Устройство и способ связи с указанием маршрута

Номер патента: 2325

Опубликовано: 25.04.2002

Автор: Хилзенрат Майкл

Есть еще 8 страниц.

Смотреть все страницы или скачать PDF файл.

Формула / Реферат

1. Устройство (3) маршрутизации телефонных вызовов, включающее

средства ввода (130) для приема входного сигнала, отображающего сформированный пользователем номер, определяющий выбранный пользователем пункт назначения вызова;

средства генерации сигнала (131) для присоединения к входному сигналу префиксного сигнала, представляющего выбранный код (50) зоны, определяющий, по меньшей мере, маршрут сетевого соединения, выбранный из множества маршрутов, допустимых при выбранном пользователем пункте назначения вызова;

средства памяти (134, 135) для хранения таблицы решений, содержащей заранее определенные данные для определения кодов зон, соответствующих множеству своих пунктов назначения вызовов;

средства выбора (133) для получения выбранного кода зоны, соответствующего выбранному пользователем пункту назначения вызова, путем адресования средств памяти;

средства вывода (132) для создания выходного сигнала, соответствующего входному сигналу с присоединенным к нему префиксным сигналом;

приемные средства (137) для приема радиовещательного сигнала обновления информации, и

средства обновления (136) для модифицирования ранее определенных данных, хранимых в таблице решений, согласно полученной информации обновления;

отличающееся тем, что средства обновления модифицируют заранее определенные данные в таблице решений согласно информации обновления, включающей данные сетевого идентификатора, идентифицирующего для соответствующего пункта назначения вызова предпочтительный маршрут, рассчитанный центром управления (7), из которого информация обновления в ходе использования передается широковещательно; причем

средства памяти дополнительно содержат сетевую таблицу (32) для получения кода зоны по сетевому идентификатору.

2. Устройство по п.1, в котором информация обновления содержит набор обновленных заранее установленных данных, определяющих обновленную таблицу решений.

3. Устройство по любому из предыдущих пунктов, в котором широковещательный сигнал является радиосигналом, а приемные средства включают антенну (9) и приемные схемы (138).

4. Устройство по любому из предыдущих пунктов, в котором средства памяти содержат первую и вторую области памяти для хранения соответственно первой и второй таблицы решений (135, 134), и включающее далее средства назначения (140) для избирательного назначения только одной (135) из указанных первой и второй областей памяти в качестве активной памяти, к которой адресуются средства выбора, и назначения другой области памяти (134) в качестве неактивной памяти, к которой не адресуются средства выбора, посредством чего средства выбора адресуются к таблице решений в активной памяти, а средства обновления обновляют заранее определенные данные, хранящиеся в неактивной памяти, и в котором средства назначения назначают в качестве активной ту область памяти, обновление которой было завершено позднее.

5. Устройство по любому из предыдущих пунктов, в котором происходит адресование к средствам памяти данных об интервале времени получения входного сигнала, посредством чего для каждого пункта назначения вызова заранее определенные данные устанавливают множество кодов зон, соответствующих множеству своих интервалов времени.

6. Устройство по п.5, которое дополнительно содержит датчик времени (139) для предоставления указанных данных об интервале времени средствам выбора согласно текущему местному времени.

7. Устройство по п.6, в котором информация обновления включает данные начальной установки датчика времени, а устройство содержит средства (136) начальной установки времени для начальной установки датчика времени.

8. Устройство по любому из предыдущих пунктов, содержащее средства (30) определения выбранного пользователем пункта назначения вызова, используемого средствами выбора при адресовании таблицы решений, базируясь на первых полученных цифрах сформированного пользователем вызываемого номера.

9. Устройство по п.8, в котором средства ввода выполнены с возможностью запоминания в буфере (19) последовательно получаемого цифра за цифрой набираемого пользователем номера до тех пор, пока средства выбора не выберут код избранной зоны на основе первых полученных цифр и пока средства вывода не выдадут начальную часть выходного сигнала, представляющую и код зоны (50, 51, 52) и те запомненные цифры, которые были получены первыми, после чего средства вывода выдают остальную часть выходного сигнала, представляющего последовательно полученные последующие цифры сформированного пользователем вызываемого номера без их запоминания в буфере.

10. Устройство по любому из пп.1-8, в котором средства ввода выполнены с возможностью запоминания всех цифр (53) последовательно получаемого формируемого пользователем номера вызова в буфере (19) в процессе выбора средствами выбора выбранного кода зоны, после чего средства вывода выдают выходной сигнал.

11. Устройство по любому из предыдущих пунктов, в котором код зоны включает поле (52) идентификации клиента, содержащее специальные данные идентификации пользователя.

12. Устройство по любому из предыдущих пунктов, в котором код зоны включает поле (51), содержащее информацию об оплате для идентификации контрольного объекта, которому должен быть выставлен счет поставщиком сетевых услуг, соответствующим выбранному маршруту сетевого соединения.

13. Устройство (100) по любому из предыдущих пунктов, в котором указанные средства ввода содержат средства подключения (13) для подключения через внешний кабель, по меньшей мере, к одному из телефонов или факсимильных аппаратов для получения от них упомянутого входного сигнала.

14. Устройство по любому из пп.1-12, выполненное совместно с телефонным аппаратом (102).

15. Устройство по любому из пп.1-12, выполненное совместно с факсимильным аппаратом (103).

16. Устройство по любому из предыдущих пунктов, в котором указанные приемные средства содержат средства декодирования (138) для декодирования широковещательных сигналов от передатчика пейджерной системы.

17. Устройство по п.16, в котором средства приема и средства декодирования чувствительны к радиопейджерным передачам в стандарте POCSAG.

18. Устройство по любому из пп.1-12, выполненное совместно с мобильным сотовым телефоном (120).

19. Устройство по п.18, в котором приемник представлен приемной схемой (124) мобильного сотового телефона, которая дополнительно включает схему обработки сообщений (121) для получения информации обновления через средства широковещательной передачи сообщений сотовой телефонной системы, в которой функционирует сотовый телефон.

20. Устройство по любому из предыдущих пунктов, содержащее средства (25) обнаружения для обнаружения, было ли возможно в ответ на выходной сигнал соединение с выбранным пользователем пунктом назначения вызова через выбранный маршрут сетевого соединения, и средства действия по умолчанию (S23), которые в момент, когда обнаружится, что такое соединение невозможно, выдают предусмотренный по умолчанию выходной сигнал, устанавливающий к выбранному пользователем пункту назначения вызова маршрут по умолчанию.

21. Устройство по любому из предыдущих пунктов, в котором данные сетевого идентификатора, рассчитанные центром управления (7), определены заранее установленными данными для обеспечения сетевого соединения минимальной стоимости.

22. Способ управления маршрутизацией телефонных вызовов, включающий

сбор маршрутной информации в центр управления (7) от множества поставщиков услуг, имеющих соответствующие технические средства сетевого соединения;

составление между порождающими вызовы оконечными устройствами и пунктами назначения вызовов набора предпочтительных маршрутов, базирующихся на собранной маршрутной информации;

приготовление в центре управления для группы оконечных устройств пользователей в общей географической области набора заранее определенных данных для определения предпочтительных маршрутов сетевых соединений;

широковещательную передачу устройствам маршрутизации, взаимодействующим с названными оконечными устройствами заранее определенных данэых посредством радиосвязного широковещательного сигнала;

хранение заранее определенных данных в устройстве маршрутизации и функционирование оконечных устройств и устройств маршрутизации в соответствии с заранее определенными данными для осуществления телефонного соединения между оконечными устройствами и пунктами назначения вызовов через предпочтительный маршрут;

отличающийся тем, что заранее определенные данные, подготовленные центром управления и широковещательно передаваемые устройствам маршрутизации, включают данные сетевого идентификатора, идентифицирующего для соответствующего пункта назначения вызова предпочтительный маршрут, рассчитанный центром управления, при этом устройство маршрутизации получает код зоны для маршрутизации телефонного соединения, используя сетевую таблицу (32) для получения кода зоны по сетевому идентификатору.

23. Способ по п.22, в котором предпочтительные маршруты определяют на основе наименьшей стоимости.

24. Способ по любому из пп.22, 23, в котором широковещательный радиосигнал передается пейджерным радиопередатчиком, включая шаг обновления запомненных заранее определенных данных передачей пейджерного радиопередатчика, в то время, когда нагрузка пейджерных передач не является пиковой.

25. Способ по любому из пп.22, 23, в котором, по меньшей мере, один из названных поставщиков услуг является поставщиком услуг сети Internet (152), имеющим технические средства подключения Internet (150), и в котором, по меньшей мере, один из названных кодов зон определяет маршрут сетевого соединения через Internet.

26. Способ функционирования пейджинговой радиосистемы, включающий

передачу пейджинговых радиосигналов посредством передатчика на пейджинговые устройства в соответствии с пользовательскими запросами на пейджинговые сообщения;

определение периода немаксимальной загрузки, в которой из-за флуктуаций пользовательского спроса существует запас производительности передатчика; и

передачу информации маршрутизации телефонных вызовов в течение периода немаксимальной загрузки посредством передатчика на устройства маршрутизации телефонных вызовов, выполненные с возможностью приема, хранения и последующего использования информации маршрутизации вызовов;

причем в качестве устройств маршрутизации используют устройства по п.1.

27. Центр управления (7) для использования при управлении маршрутизацией телефонных вызовов, включающий

средства сбора маршрутной информации от множества поставщиков услуг, имеющих соответствующие технические средства сетевого соединения;

средства составления между порождающими вызовы оконечными устройствами и пунктами назначения вызовов набора предпочтительных маршрутов, базирующихся на собранной маршрутной информации;

средства приготовления набора заранее определенных данных для групп оконечных устройств пользователей в общей географической области для использования при добавлении к сформированным пользователями номерам вызовов с целью определения предпочтительных маршрутов сетевого соединения; и

средства широковещательной передачи устройствам маршрутизации, взаимодействующим с названными оконечными устройствами, заранее определенных данных посредством радиосвязного широковещательного сигнала;

отличающийся тем, что центр управления подготавливает заранее определенные данные в виде данных сетевого идентификатора, идентифицирующего для соответствующих пунктов назначения вызовов предпочтительные маршруты, рассчитанные центром управления на основе собранной маршрутной информации.

28. Способ сбора информации об оплате для вызовов, произведенных через множество поставщиков услуг телефонных сетей, включающий

присоединение к каждому вызову кода, представляющего управляющую информацию вызова, идентифицирующую центр управления расчетами, и идентификатор абонента;

подборку каждым поставщиком сетевых телефонных услуг информации об оплате для вызовов, коммутируемых через их соответствующие сети, и включение управляющей информации вызова;

передачу поставщиками услуг подобранной информации об оплате вызовов в центр управления расчетами;

сортировку указанным расчетным центром названной информации об оплате вызовов для последующего выставления счетов абонентам в соответствии с идентификаторами абонентов;

причем в качестве центра управления расчетами используют центр управления по п.27.

29. Способ маршрутизации телефонных вызовов, включающий

ввод в устройство маршрутизации входного сигнала, представляющего сформированный пользователем номер, определяющий выбранный пользователем пункт назначения вызова;

генерирование кодового сигнала, представляющего выбранный код зоны, определяющий, по меньшей мере, маршрут сетевого соединения, выбранный из множества маршрутов, допустимых при выбранном пользователем пункте назначения вызова, и присоединение кодового сигнала к входному сигналу;

хранение в средствах памяти таблицы решений, содержащей заранее установленные данные для определения кодов зон, соответствующих множеству своих пунктов назначения вызовов;

выборку выбранного кода зоны, соответствующего названному выбранному пользователем пункту назначения вызова, путем адресования средств памяти;

выдачу выходного сигнала, соответствующего входному сигналу с присоединенным к нему кодовым сигналом;

в котором дополнительно происходит прием устройством маршрутизации радиовещательного сигнала обновления информации и модификация в соответствии с полученной информацией обновления ранее определенных данных, хранимых в таблице решений; при этом

полученная информация обновления включает данные сетевого идентификатора, идентифицирующего для соответствующего пункта назначения вызова предпочтительный маршрут, рассчитанный центром управления, из которого информация обновления в ходе использования передается широковещательно; причем средства памяти дополнительно содержат сетевую таблицу для получения кода зоны по сетевому идентификатору.

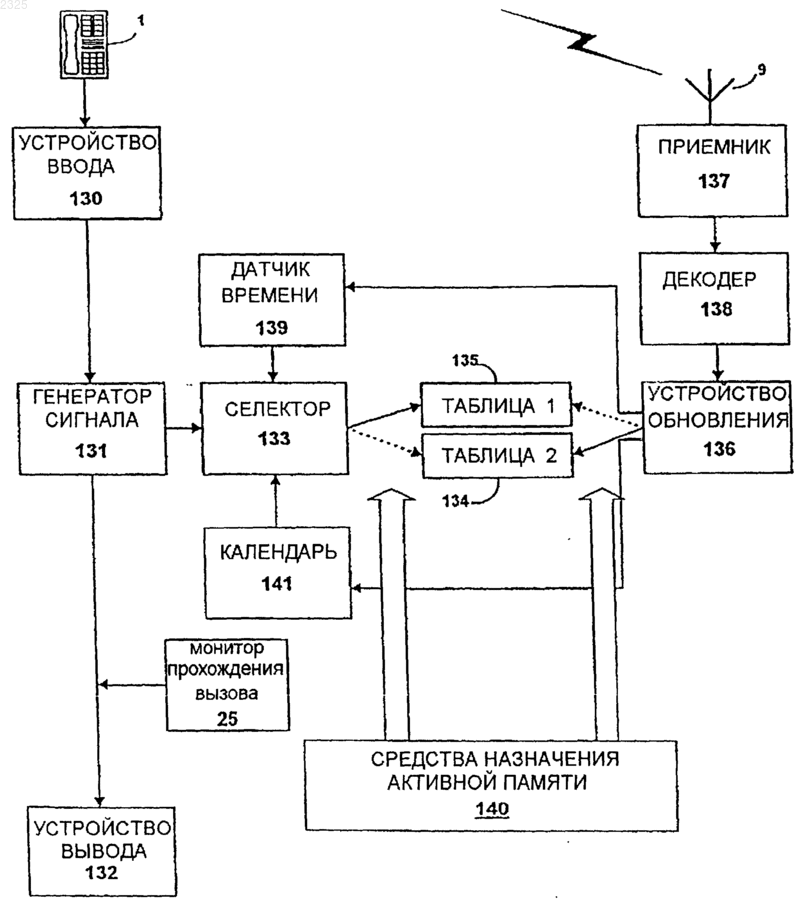

Рисунок 1



Текст

Смотреть все

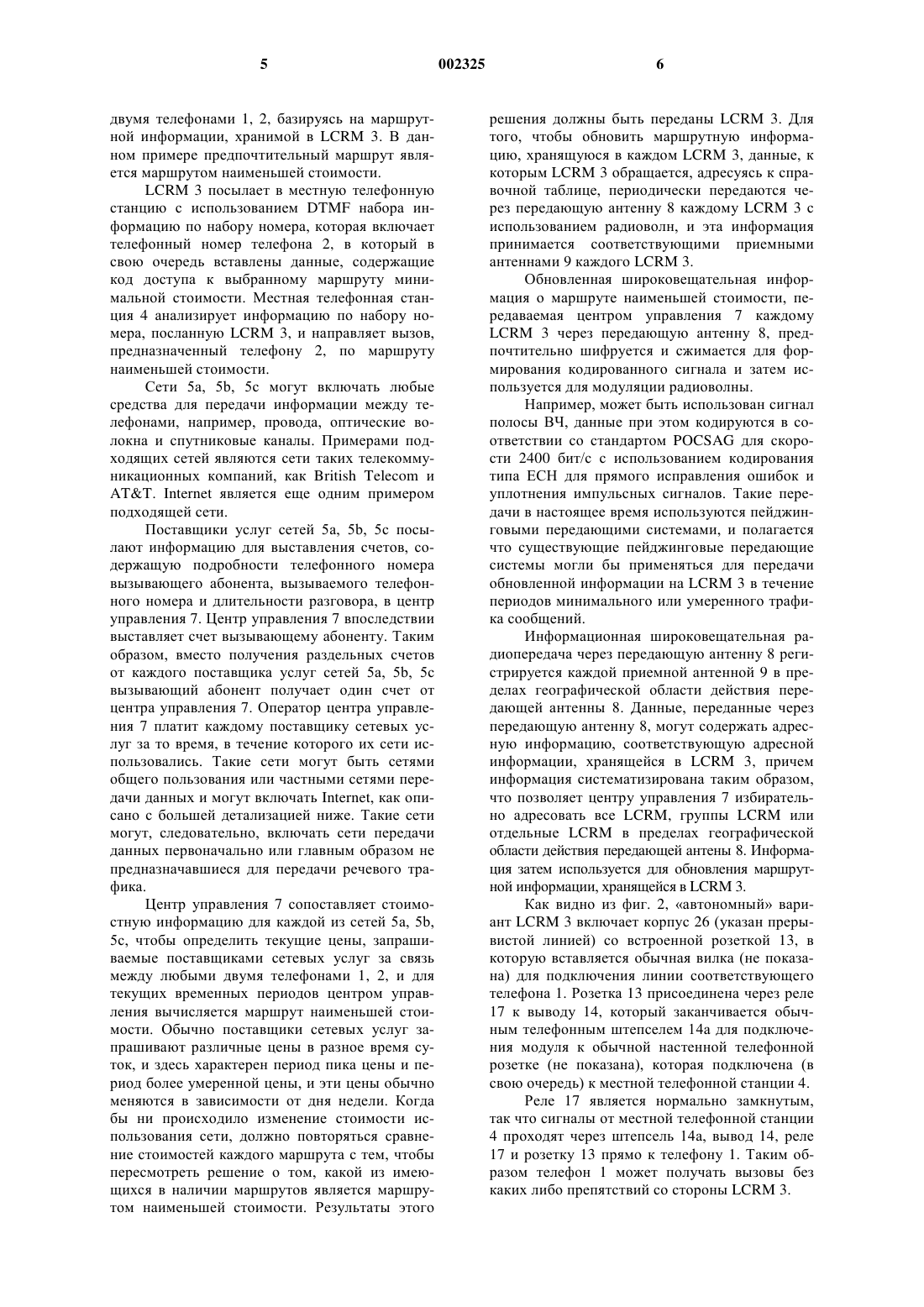

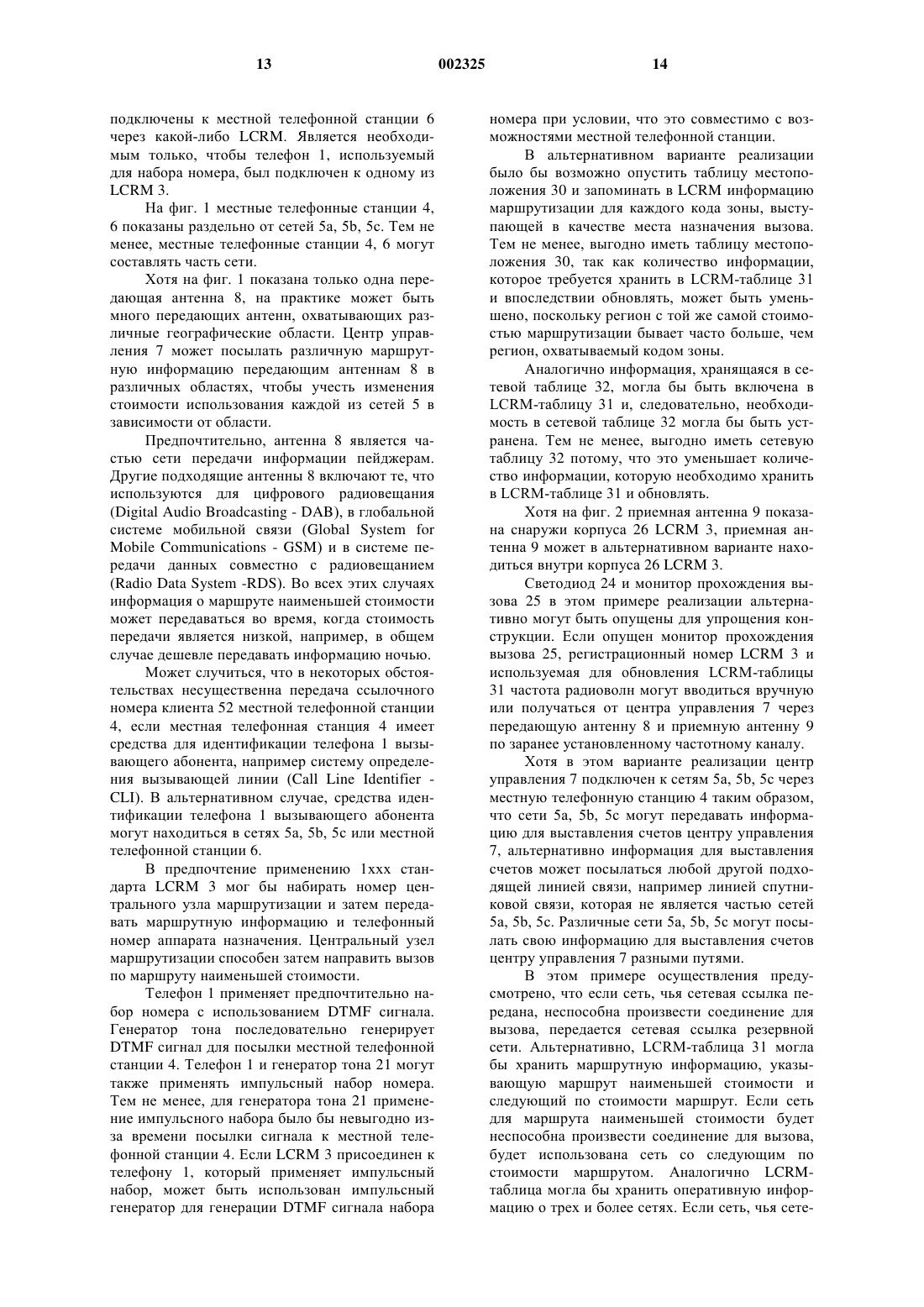

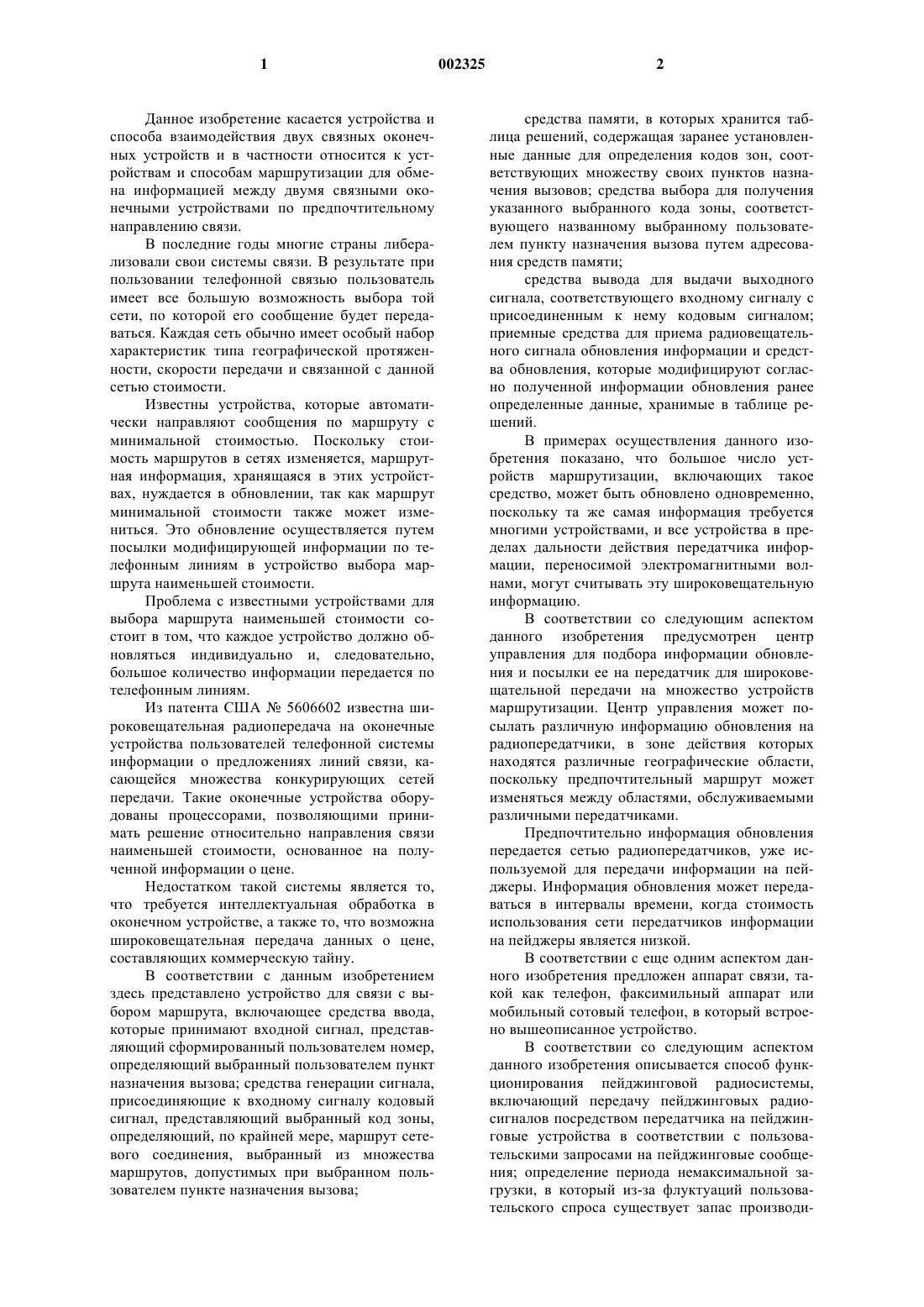

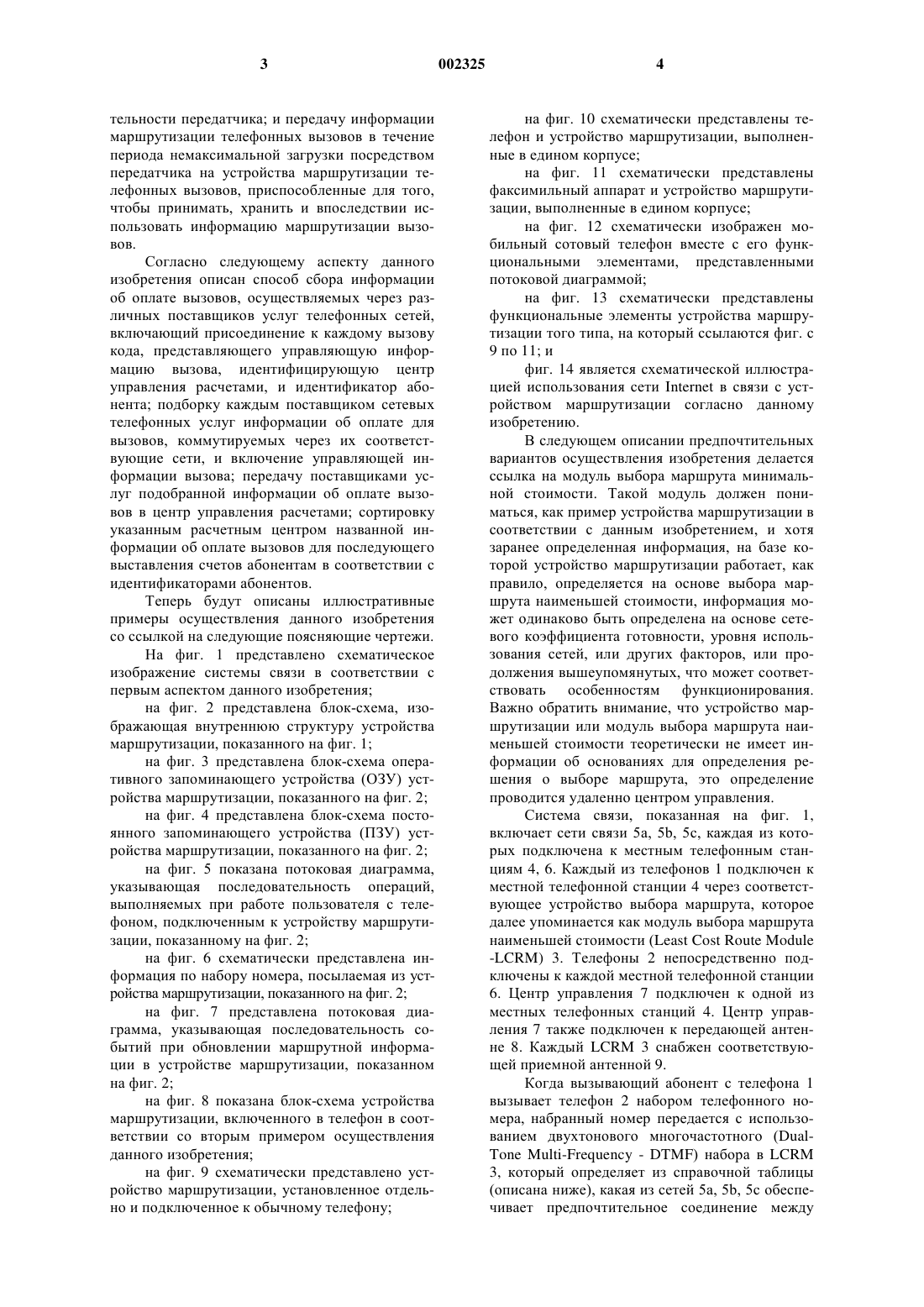

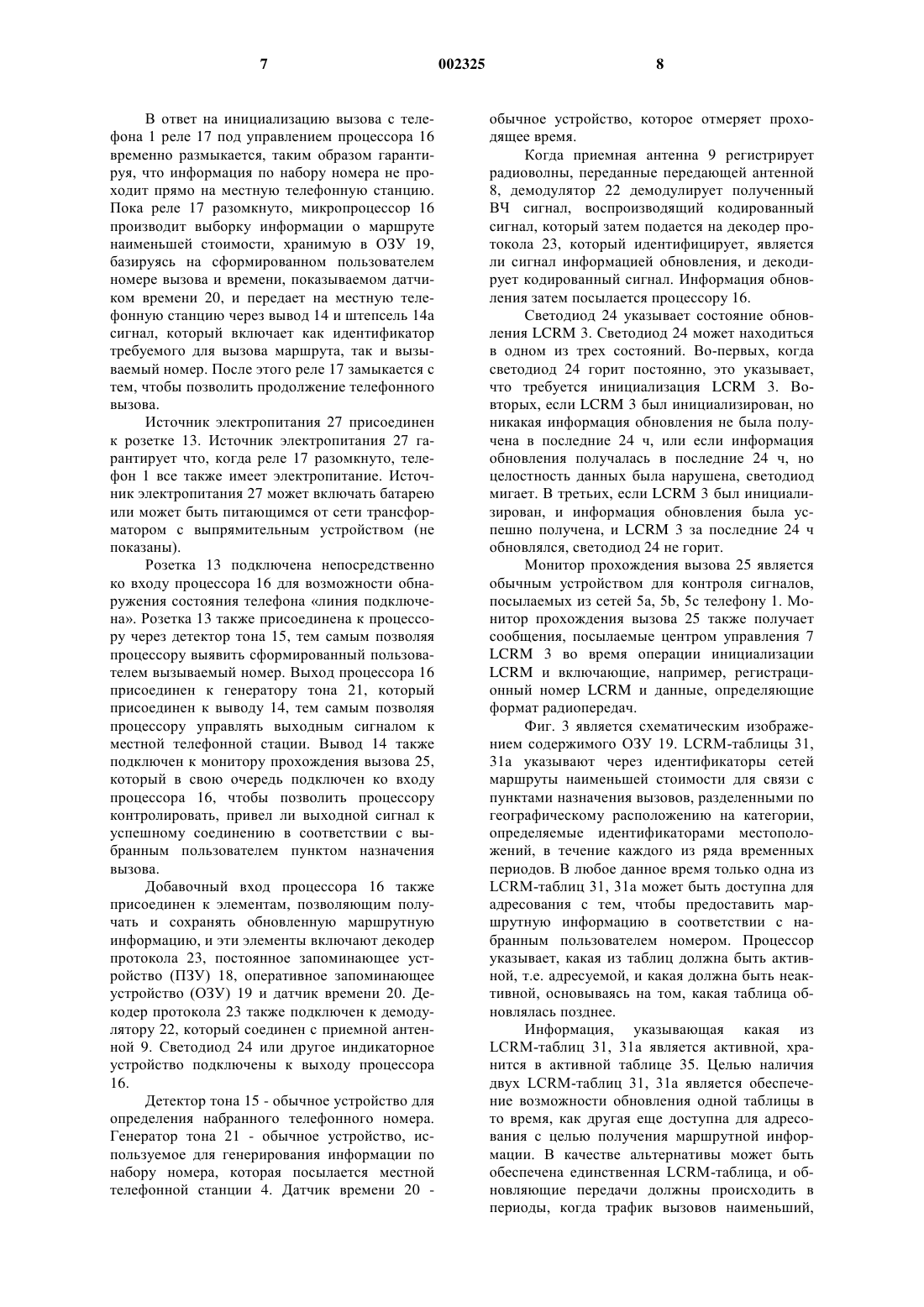

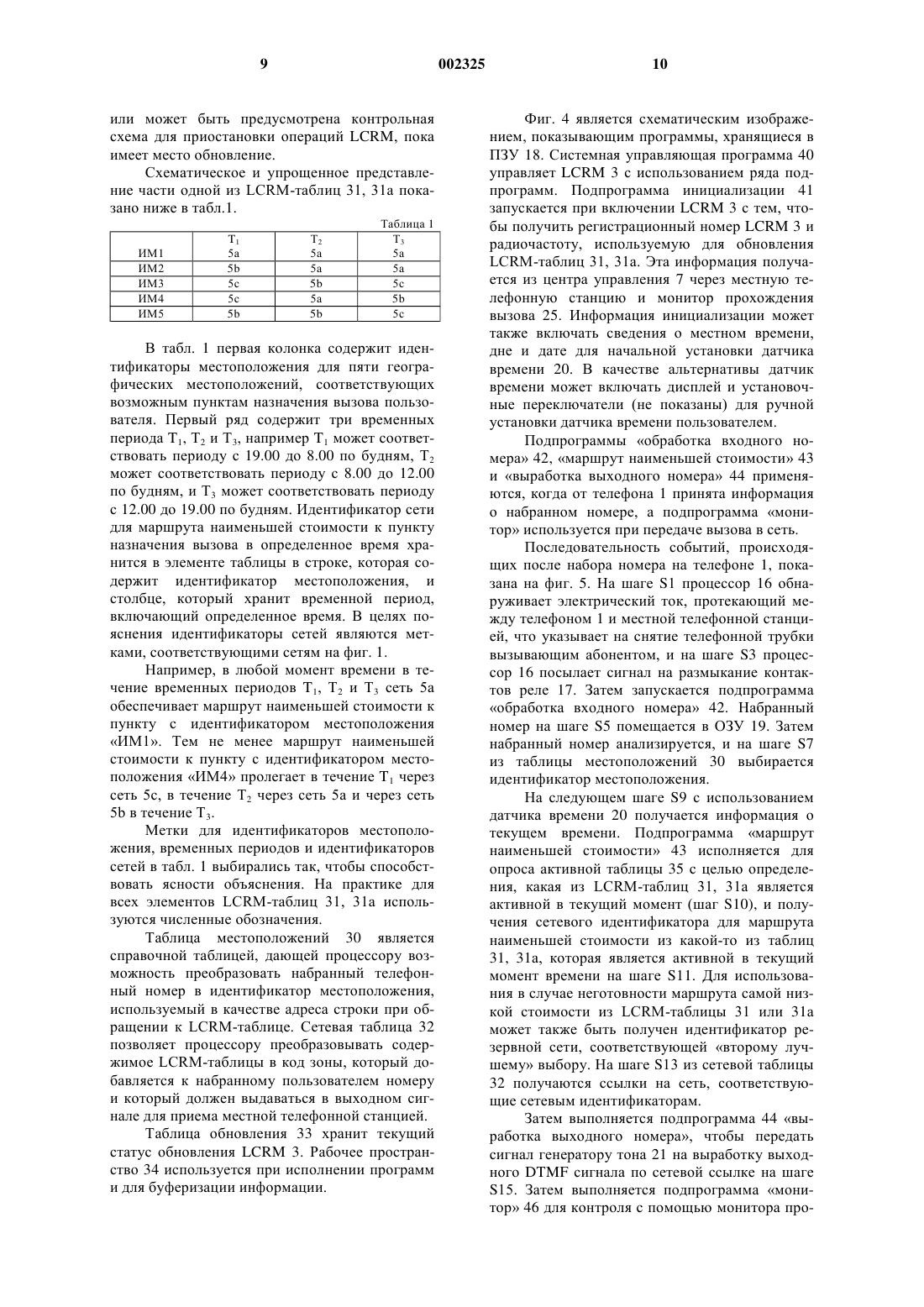

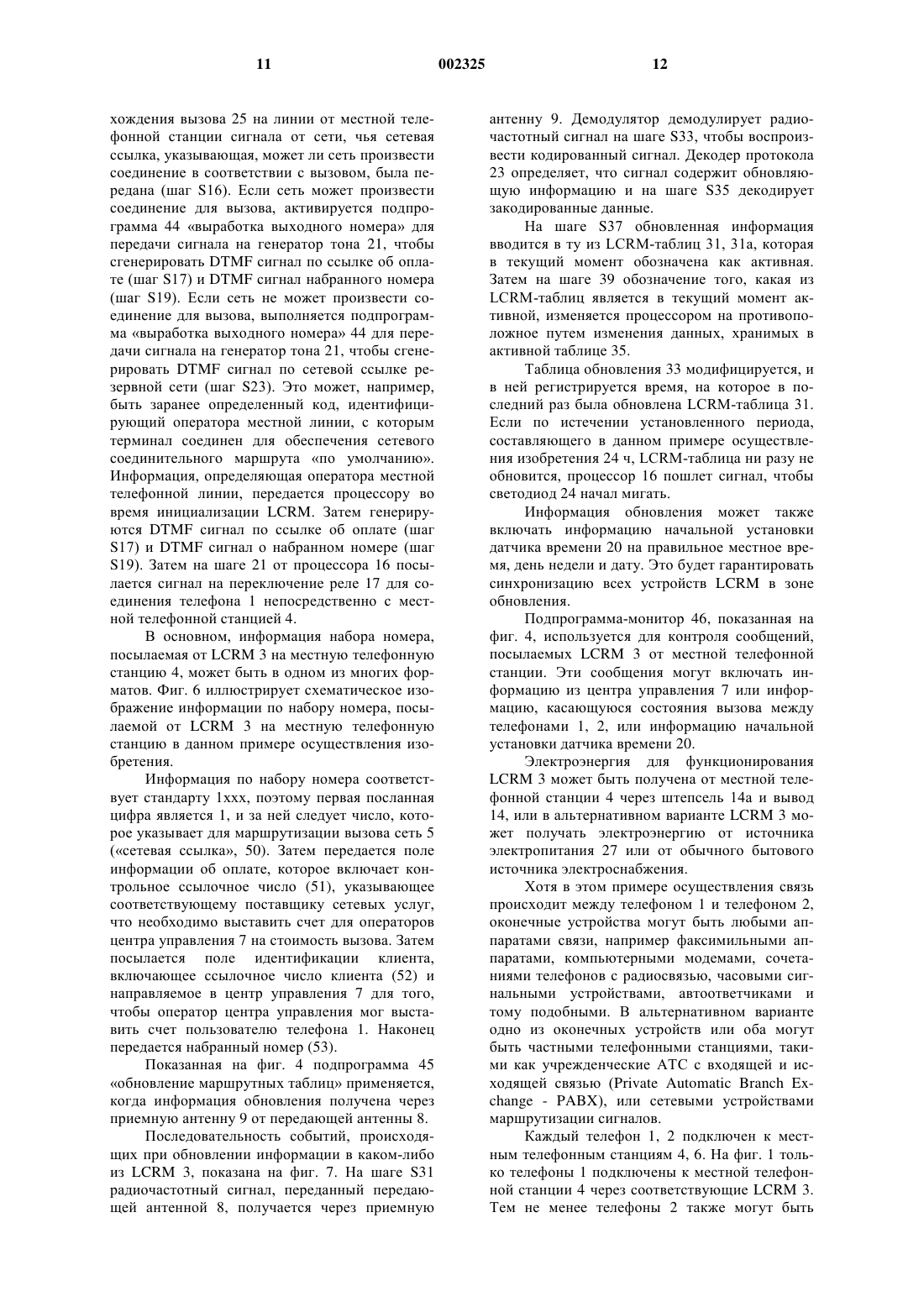

1 Данное изобретение касается устройства и способа взаимодействия двух связных оконечных устройств и в частности относится к устройствам и способам маршрутизации для обмена информацией между двумя связными оконечными устройствами по предпочтительному направлению связи. В последние годы многие страны либерализовали свои системы связи. В результате при пользовании телефонной связью пользователь имеет все большую возможность выбора той сети, по которой его сообщение будет передаваться. Каждая сеть обычно имеет особый набор характеристик типа географической протяженности, скорости передачи и связанной с данной сетью стоимости. Известны устройства, которые автоматически направляют сообщения по маршруту с минимальной стоимостью. Поскольку стоимость маршрутов в сетях изменяется, маршрутная информация, хранящаяся в этих устройствах, нуждается в обновлении, так как маршрут минимальной стоимости также может измениться. Это обновление осуществляется путем посылки модифицирующей информации по телефонным линиям в устройство выбора маршрута наименьшей стоимости. Проблема с известными устройствами для выбора маршрута наименьшей стоимости состоит в том, что каждое устройство должно обновляться индивидуально и, следовательно,большое количество информации передается по телефонным линиям. Из патента США 5606602 известна широковещательная радиопередача на оконечные устройства пользователей телефонной системы информации о предложениях линий связи, касающейся множества конкурирующих сетей передачи. Такие оконечные устройства оборудованы процессорами, позволяющими принимать решение относительно направления связи наименьшей стоимости, основанное на полученной информации о цене. Недостатком такой системы является то,что требуется интеллектуальная обработка в оконечном устройстве, а также то, что возможна широковещательная передача данных о цене,составляющих коммерческую тайну. В соответствии с данным изобретением здесь представлено устройство для связи с выбором маршрута, включающее средства ввода,которые принимают входной сигнал, представляющий сформированный пользователем номер,определяющий выбранный пользователем пункт назначения вызова; средства генерации сигнала,присоединяющие к входному сигналу кодовый сигнал, представляющий выбранный код зоны,определяющий, по крайней мере, маршрут сетевого соединения, выбранный из множества маршрутов, допустимых при выбранном пользователем пункте назначения вызова; 2 средства памяти, в которых хранится таблица решений, содержащая заранее установленные данные для определения кодов зон, соответствующих множеству своих пунктов назначения вызовов; средства выбора для получения указанного выбранного кода зоны, соответствующего названному выбранному пользователем пункту назначения вызова путем адресования средств памяти; средства вывода для выдачи выходного сигнала, соответствующего входному сигналу с присоединенным к нему кодовым сигналом; приемные средства для приема радиовещательного сигнала обновления информации и средства обновления, которые модифицируют согласно полученной информации обновления ранее определенные данные, хранимые в таблице решений. В примерах осуществления данного изобретения показано, что большое число устройств маршрутизации, включающих такое средство, может быть обновлено одновременно,поскольку та же самая информация требуется многими устройствами, и все устройства в пределах дальности действия передатчика информации, переносимой электромагнитными волнами, могут считывать эту широковещательную информацию. В соответствии со следующим аспектом данного изобретения предусмотрен центр управления для подбора информации обновления и посылки ее на передатчик для широковещательной передачи на множество устройств маршрутизации. Центр управления может посылать различную информацию обновления на радиопередатчики, в зоне действия которых находятся различные географические области,поскольку предпочтительный маршрут может изменяться между областями, обслуживаемыми различными передатчиками. Предпочтительно информация обновления передается сетью радиопередатчиков, уже используемой для передачи информации на пейджеры. Информация обновления может передаваться в интервалы времени, когда стоимость использования сети передатчиков информации на пейджеры является низкой. В соответствии с еще одним аспектом данного изобретения предложен аппарат связи, такой как телефон, факсимильный аппарат или мобильный сотовый телефон, в который встроено вышеописанное устройство. В соответствии со следующим аспектом данного изобретения описывается способ функционирования пейджинговой радиосистемы,включающий передачу пейджинговых радиосигналов посредством передатчика на пейджинговые устройства в соответствии с пользовательскими запросами на пейджинговые сообщения; определение периода немаксимальной загрузки, в который из-за флуктуаций пользовательского спроса существует запас производи 3 тельности передатчика; и передачу информации маршрутизации телефонных вызовов в течение периода немаксимальной загрузки посредством передатчика на устройства маршрутизации телефонных вызовов, приспособленные для того,чтобы принимать, хранить и впоследствии использовать информацию маршрутизации вызовов. Согласно следующему аспекту данного изобретения описан способ сбора информации об оплате вызовов, осуществляемых через различных поставщиков услуг телефонных сетей,включающий присоединение к каждому вызову кода, представляющего управляющую информацию вызова, идентифицирующую центр управления расчетами, и идентификатор абонента; подборку каждым поставщиком сетевых телефонных услуг информации об оплате для вызовов, коммутируемых через их соответствующие сети, и включение управляющей информации вызова; передачу поставщиками услуг подобранной информации об оплате вызовов в центр управления расчетами; сортировку указанным расчетным центром названной информации об оплате вызовов для последующего выставления счетов абонентам в соответствии с идентификаторами абонентов. Теперь будут описаны иллюстративные примеры осуществления данного изобретения со ссылкой на следующие поясняющие чертежи. На фиг. 1 представлено схематическое изображение системы связи в соответствии с первым аспектом данного изобретения; на фиг. 2 представлена блок-схема, изображающая внутреннюю структуру устройства маршрутизации, показанного на фиг. 1; на фиг. 3 представлена блок-схема оперативного запоминающего устройства (ОЗУ) устройства маршрутизации, показанного на фиг. 2; на фиг. 4 представлена блок-схема постоянного запоминающего устройства (ПЗУ) устройства маршрутизации, показанного на фиг. 2; на фиг. 5 показана потоковая диаграмма,указывающая последовательность операций,выполняемых при работе пользователя с телефоном, подключенным к устройству маршрутизации, показанному на фиг. 2; на фиг. 6 схематически представлена информация по набору номера, посылаемая из устройства маршрутизации, показанного на фиг. 2; на фиг. 7 представлена потоковая диаграмма, указывающая последовательность событий при обновлении маршрутной информации в устройстве маршрутизации, показанном на фиг. 2; на фиг. 8 показана блок-схема устройства маршрутизации, включенного в телефон в соответствии со вторым примером осуществления данного изобретения; на фиг. 9 схематически представлено устройство маршрутизации, установленное отдельно и подключенное к обычному телефону; 4 на фиг. 10 схематически представлены телефон и устройство маршрутизации, выполненные в едином корпусе; на фиг. 11 схематически представлены факсимильный аппарат и устройство маршрутизации, выполненные в едином корпусе; на фиг. 12 схематически изображен мобильный сотовый телефон вместе с его функциональными элементами, представленными потоковой диаграммой; на фиг. 13 схематически представлены функциональные элементы устройства маршрутизации того типа, на который ссылаются фиг. с 9 по 11; и фиг. 14 является схематической иллюстрацией использования сети Internet в связи с устройством маршрутизации согласно данному изобретению. В следующем описании предпочтительных вариантов осуществления изобретения делается ссылка на модуль выбора маршрута минимальной стоимости. Такой модуль должен пониматься, как пример устройства маршрутизации в соответствии с данным изобретением, и хотя заранее определенная информация, на базе которой устройство маршрутизации работает, как правило, определяется на основе выбора маршрута наименьшей стоимости, информация может одинаково быть определена на основе сетевого коэффициента готовности, уровня использования сетей, или других факторов, или продолжения вышеупомянутых, что может соответствовать особенностям функционирования. Важно обратить внимание, что устройство маршрутизации или модуль выбора маршрута наименьшей стоимости теоретически не имеет информации об основаниях для определения решения о выборе маршрута, это определение проводится удаленно центром управления. Система связи, показанная на фиг. 1,включает сети связи 5 а, 5b, 5 с, каждая из которых подключена к местным телефонным станциям 4, 6. Каждый из телефонов 1 подключен к местной телефонной станции 4 через соответствующее устройство выбора маршрута, которое далее упоминается как модуль выбора маршрута наименьшей стоимости (Least Cost Route Module-LCRM) 3. Телефоны 2 непосредственно подключены к каждой местной телефонной станции 6. Центр управления 7 подключен к одной из местных телефонных станций 4. Центр управления 7 также подключен к передающей антенне 8. Каждый LCRM 3 снабжен соответствующей приемной антенной 9. Когда вызывающий абонент с телефона 1 вызывает телефон 2 набором телефонного номера, набранный номер передается с использованием двухтонового многочастотного (DualTone Multi-Frequency - DTMF) набора в LCRM 3, который определяет из справочной таблицы(описана ниже), какая из сетей 5 а, 5b, 5 с обеспечивает предпочтительное соединение между 5 двумя телефонами 1, 2, базируясь на маршрутной информации, хранимой в LCRM 3. В данном примере предпочтительный маршрут является маршрутом наименьшей стоимости.LCRM 3 посылает в местную телефонную станцию с использованием DTMF набора информацию по набору номера, которая включает телефонный номер телефона 2, в который в свою очередь вставлены данные, содержащие код доступа к выбранному маршруту минимальной стоимости. Местная телефонная станция 4 анализирует информацию по набору номера, посланную LCRM 3, и направляет вызов,предназначенный телефону 2, по маршруту наименьшей стоимости. Сети 5 а, 5b, 5 с могут включать любые средства для передачи информации между телефонами, например, провода, оптические волокна и спутниковые каналы. Примерами подходящих сетей являются сети таких телекоммуникационных компаний, как British Telecom иATT. Internet является еще одним примером подходящей сети. Поставщики услуг сетей 5 а, 5b, 5 с посылают информацию для выставления счетов, содержащую подробности телефонного номера вызывающего абонента, вызываемого телефонного номера и длительности разговора, в центр управления 7. Центр управления 7 впоследствии выставляет счет вызывающему абоненту. Таким образом, вместо получения раздельных счетов от каждого поставщика услуг сетей 5 а, 5b, 5 с вызывающий абонент получает один счет от центра управления 7. Оператор центра управления 7 платит каждому поставщику сетевых услуг за то время, в течение которого их сети использовались. Такие сети могут быть сетями общего пользования или частными сетями передачи данных и могут включать Internet, как описано с большей детализацией ниже. Такие сети могут, следовательно, включать сети передачи данных первоначально или главным образом не предназначавшиеся для передачи речевого трафика. Центр управления 7 сопоставляет стоимостную информацию для каждой из сетей 5 а, 5b,5 с, чтобы определить текущие цены, запрашиваемые поставщиками сетевых услуг за связь между любыми двумя телефонами 1, 2, и для текущих временных периодов центром управления вычисляется маршрут наименьшей стоимости. Обычно поставщики сетевых услуг запрашивают различные цены в разное время суток, и здесь характерен период пика цены и период более умеренной цены, и эти цены обычно меняются в зависимости от дня недели. Когда бы ни происходило изменение стоимости использования сети, должно повторяться сравнение стоимостей каждого маршрута с тем, чтобы пересмотреть решение о том, какой из имеющихся в наличии маршрутов является маршрутом наименьшей стоимости. Результаты этого 6 решения должны быть переданы LCRM 3. Для того, чтобы обновить маршрутную информацию, хранящуюся в каждом LCRM 3, данные, к которым LCRM 3 обращается, адресуясь к справочной таблице, периодически передаются через передающую антенну 8 каждому LCRM 3 с использованием радиоволн, и эта информация принимается соответствующими приемными антеннами 9 каждого LCRM 3. Обновленная широковещательная информация о маршруте наименьшей стоимости, передаваемая центром управления 7 каждомуLCRM 3 через передающую антенну 8, предпочтительно шифруется и сжимается для формирования кодированного сигнала и затем используется для модуляции радиоволны. Например, может быть использован сигнал полосы ВЧ, данные при этом кодируются в соответствии со стандартом POCSAG для скорости 2400 бит/с с использованием кодирования типа ЕСН для прямого исправления ошибок и уплотнения импульсных сигналов. Такие передачи в настоящее время используются пейджинговыми передающими системами, и полагается что существующие пейджинговые передающие системы могли бы применяться для передачи обновленной информации на LCRM 3 в течение периодов минимального или умеренного трафика сообщений. Информационная широковещательная радиопередача через передающую антенну 8 регистрируется каждой приемной антенной 9 в пределах географической области действия передающей антенны 8. Данные, переданные через передающую антенну 8, могут содержать адресную информацию, соответствующую адресной информации, хранящейся в LCRM 3, причем информация систематизирована таким образом,что позволяет центру управления 7 избирательно адресовать все LCRM, группы LCRM или отдельные LCRM в пределах географической области действия передающей антены 8. Информация затем используется для обновления маршрутной информации, хранящейся в LCRM 3. Как видно из фиг. 2, автономный вариант LCRM 3 включает корпус 26 (указан прерывистой линией) со встроенной розеткой 13, в которую вставляется обычная вилка (не показана) для подключения линии соответствующего телефона 1. Розетка 13 присоединена через реле 17 к выводу 14, который заканчивается обычным телефонным штепселем 14 а для подключения модуля к обычной настенной телефонной розетке (не показана), которая подключена (в свою очередь) к местной телефонной станции 4. Реле 17 является нормально замкнутым,так что сигналы от местной телефонной станции 4 проходят через штепсель 14 а, вывод 14, реле 17 и розетку 13 прямо к телефону 1. Таким образом телефон 1 может получать вызовы без каких либо препятствий со стороны LCRM 3. 7 В ответ на инициализацию вызова с телефона 1 реле 17 под управлением процессора 16 временно размыкается, таким образом гарантируя, что информация по набору номера не проходит прямо на местную телефонную станцию. Пока реле 17 разомкнуто, микропроцессор 16 производит выборку информации о маршруте наименьшей стоимости, хранимую в ОЗУ 19,базируясь на сформированном пользователем номере вызова и времени, показываемом датчиком времени 20, и передает на местную телефонную станцию через вывод 14 и штепсель 14 а сигнал, который включает как идентификатор требуемого для вызова маршрута, так и вызываемый номер. После этого реле 17 замыкается с тем, чтобы позволить продолжение телефонного вызова. Источник электропитания 27 присоединен к розетке 13. Источник электропитания 27 гарантирует что, когда реле 17 разомкнуто, телефон 1 все также имеет электропитание. Источник электропитания 27 может включать батарею или может быть питающимся от сети трансформатором с выпрямительным устройством (не показаны). Розетка 13 подключена непосредственно ко входу процессора 16 для возможности обнаружения состояния телефона линия подключена. Розетка 13 также присоединена к процессору через детектор тона 15, тем самым позволяя процессору выявить сформированный пользователем вызываемый номер. Выход процессора 16 присоединен к генератору тона 21, который присоединен к выводу 14, тем самым позволяя процессору управлять выходным сигналом к местной телефонной стации. Вывод 14 также подключен к монитору прохождения вызова 25,который в свою очередь подключен ко входу процессора 16, чтобы позволить процессору контролировать, привел ли выходной сигнал к успешному соединению в соответствии с выбранным пользователем пунктом назначения вызова. Добавочный вход процессора 16 также присоединен к элементам, позволяющим получать и сохранять обновленную маршрутную информацию, и эти элементы включают декодер протокола 23, постоянное запоминающее устройство (ПЗУ) 18, оперативное запоминающее устройство (ОЗУ) 19 и датчик времени 20. Декодер протокола 23 также подключен к демодулятору 22, который соединен с приемной антенной 9. Светодиод 24 или другое индикаторное устройство подключены к выходу процессора 16. Детектор тона 15 - обычное устройство для определения набранного телефонного номера. Генератор тона 21 - обычное устройство, используемое для генерирования информации по набору номера, которая посылается местной телефонной станции 4. Датчик времени 20002325 8 обычное устройство, которое отмеряет проходящее время. Когда приемная антенна 9 регистрирует радиоволны, переданные передающей антенной 8, демодулятор 22 демодулирует полученный ВЧ сигнал, воспроизводящий кодированный сигнал, который затем подается на декодер протокола 23, который идентифицирует, является ли сигнал информацией обновления, и декодирует кодированный сигнал. Информация обновления затем посылается процессору 16. Светодиод 24 указывает состояние обновления LCRM 3. Светодиод 24 может находиться в одном из трех состояний. Во-первых, когда светодиод 24 горит постоянно, это указывает,что требуется инициализация LCRM 3. Вовторых, если LCRM 3 был инициализирован, но никакая информация обновления не была получена в последние 24 ч, или если информация обновления получалась в последние 24 ч, но целостность данных была нарушена, светодиод мигает. В третьих, если LCRM 3 был инициализирован, и информация обновления была успешно получена, и LCRM 3 за последние 24 ч обновлялся, светодиод 24 не горит. Монитор прохождения вызова 25 является обычным устройством для контроля сигналов,посылаемых из сетей 5 а, 5b, 5 с телефону 1. Монитор прохождения вызова 25 также получает сообщения, посылаемые центром управления 7LCRM 3 во время операции инициализацииLCRM и включающие, например, регистрационный номер LCRM и данные, определяющие формат радиопередач. Фиг. 3 является схематическим изображением содержимого ОЗУ 19. LCRM-таблицы 31,31 а указывают через идентификаторы сетей маршруты наименьшей стоимости для связи с пунктами назначения вызовов, разделенными по географическому расположению на категории,определяемые идентификаторами местоположений, в течение каждого из ряда временных периодов. В любое данное время только одна изLCRM-таблиц 31, 31 а может быть доступна для адресования с тем, чтобы предоставить маршрутную информацию в соответствии с набранным пользователем номером. Процессор указывает, какая из таблиц должна быть активной, т.е. адресуемой, и какая должна быть неактивной, основываясь на том, какая таблица обновлялась позднее. Информация, указывающая какая изLCRM-таблиц 31, 31 а является активной, хранится в активной таблице 35. Целью наличия двух LCRM-таблиц 31, 31 а является обеспечение возможности обновления одной таблицы в то время, как другая еще доступна для адресования с целью получения маршрутной информации. В качестве альтернативы может быть обеспечена единственная LCRM-таблица, и обновляющие передачи должны происходить в периоды, когда трафик вызовов наименьший, 9 или может быть предусмотрена контрольная схема для приостановки операций LCRM, пока имеет место обновление. Схематическое и упрощенное представление части одной из LCRM-таблиц 31, 31 а показано ниже в табл.1. ИМ 1 ИМ 2 ИМ 3 ИМ 4 ИМ 5 В табл. 1 первая колонка содержит идентификаторы местоположения для пяти географических местоположений, соответствующих возможным пунктам назначения вызова пользователя. Первый ряд содержит три временных периода T1, Т 2 и Т 3, например T1 может соответствовать периоду с 19.00 до 8.00 по будням, Т 2 может соответствовать периоду с 8.00 до 12.00 по будням, и Т 3 может соответствовать периоду с 12.00 до 19.00 по будням. Идентификатор сети для маршрута наименьшей стоимости к пункту назначения вызова в определенное время хранится в элементе таблицы в строке, которая содержит идентификатор местоположения, и столбце, который хранит временной период,включающий определенное время. В целях пояснения идентификаторы сетей являются метками, соответствующими сетям на фиг. 1. Например, в любой момент времени в течение временных периодов T1, Т 2 и Т 3 сеть 5 а обеспечивает маршрут наименьшей стоимости к пункту с идентификатором местоположения ИМ 1. Тем не менее маршрут наименьшей стоимости к пункту с идентификатором местоположения ИМ 4 пролегает в течение T1 через сеть 5 с, в течение Т 2 через сеть 5 а и через сеть 5b в течение Т 3. Метки для идентификаторов местоположения, временных периодов и идентификаторов сетей в табл. 1 выбирались так, чтобы способствовать ясности объяснения. На практике для всех элементов LCRM-таблиц 31, 31 а используются численные обозначения. Таблица местоположений 30 является справочной таблицей, дающей процессору возможность преобразовать набранный телефонный номер в идентификатор местоположения,используемый в качестве адреса строки при обращении к LCRM-таблице. Сетевая таблица 32 позволяет процессору преобразовывать содержимое LCRM-таблицы в код зоны, который добавляется к набранному пользователем номеру и который должен выдаваться в выходном сигнале для приема местной телефонной станцией. Таблица обновления 33 хранит текущий статус обновления LCRM 3. Рабочее пространство 34 используется при исполнении программ и для буферизации информации. 10 Фиг. 4 является схематическим изображением, показывающим программы, хранящиеся в ПЗУ 18. Системная управляющая программа 40 управляет LCRM 3 с использованием ряда подпрограмм. Подпрограмма инициализации 41 запускается при включении LCRM 3 с тем, чтобы получить регистрационный номер LCRM 3 и радиочастоту, используемую для обновленияLCRM-таблиц 31, 31 а. Эта информация получается из центра управления 7 через местную телефонную станцию и монитор прохождения вызова 25. Информация инициализации может также включать сведения о местном времени,дне и дате для начальной установки датчика времени 20. В качестве альтернативы датчик времени может включать дисплей и установочные переключатели (не показаны) для ручной установки датчика времени пользователем. Подпрограммы обработка входного номера 42, маршрут наименьшей стоимости 43 и выработка выходного номера 44 применяются, когда от телефона 1 принята информация о набранном номере, а подпрограмма монитор используется при передаче вызова в сеть. Последовательность событий, происходящих после набора номера на телефоне 1, показана на фиг. 5. На шаге S1 процессор 16 обнаруживает электрический ток, протекающий между телефоном 1 и местной телефонной станцией, что указывает на снятие телефонной трубки вызывающим абонентом, и на шаге S3 процессор 16 посылает сигнал на размыкание контактов реле 17. Затем запускается подпрограмма обработка входного номера 42. Набранный номер на шаге S5 помещается в ОЗУ 19. Затем набранный номер анализируется, и на шаге S7 из таблицы местоположений 30 выбирается идентификатор местоположения. На следующем шаге S9 с использованием датчика времени 20 получается информация о текущем времени. Подпрограмма маршрут наименьшей стоимости 43 исполняется для опроса активной таблицы 35 с целью определения, какая из LCRM-таблиц 31, 31 а является активной в текущий момент (шаг S10), и получения сетевого идентификатора для маршрута наименьшей стоимости из какой-то из таблиц 31, 31 а, которая является активной в текущий момент времени на шаге S11. Для использования в случае неготовности маршрута самой низкой стоимости из LCRM-таблицы 31 или 31 а может также быть получен идентификатор резервной сети, соответствующей второму лучшему выбору. На шаге S13 из сетевой таблицы 32 получаются ссылки на сеть, соответствующие сетевым идентификаторам. Затем выполняется подпрограмма 44 выработка выходного номера, чтобы передать сигнал генератору тона 21 на выработку выходного DTMF сигнала по сетевой ссылке на шагеS15. Затем выполняется подпрограмма монитор 46 для контроля с помощью монитора про 11 хождения вызова 25 на линии от местной телефонной станции сигнала от сети, чья сетевая ссылка, указывающая, может ли сеть произвести соединение в соответствии с вызовом, была передана (шаг S16). Если сеть может произвести соединение для вызова, активируется подпрограмма 44 выработка выходного номера для передачи сигнала на генератор тона 21, чтобы сгенерировать DTMF сигнал по ссылке об оплате (шаг S17) и DTMF сигнал набранного номера(шаг S19). Если сеть не может произвести соединение для вызова, выполняется подпрограмма выработка выходного номера 44 для передачи сигнала на генератор тона 21, чтобы сгенерировать DTMF сигнал по сетевой ссылке резервной сети (шаг S23). Это может, например,быть заранее определенный код, идентифицирующий оператора местной линии, с которым терминал соединен для обеспечения сетевого соединительного маршрута по умолчанию. Информация, определяющая оператора местной телефонной линии, передается процессору во время инициализации LCRM. Затем генерируются DTMF сигнал по ссылке об оплате (шагS19). Затем на шаге 21 от процессора 16 посылается сигнал на переключение реле 17 для соединения телефона 1 непосредственно с местной телефонной станцией 4. В основном, информация набора номера,посылаемая от LCRM 3 на местную телефонную станцию 4, может быть в одном из многих форматов. Фиг. 6 иллюстрирует схематическое изображение информации по набору номера, посылаемой от LCRM 3 на местную телефонную станцию в данном примере осуществления изобретения. Информация по набору номера соответствует стандарту 1 ххх, поэтому первая посланная цифра является 1, и за ней следует число, которое указывает для маршрутизации вызова сеть 5(сетевая ссылка, 50). Затем передается поле информации об оплате, которое включает контрольное ссылочное число (51), указывающее соответствующему поставщику сетевых услуг,что необходимо выставить счет для операторов центра управления 7 на стоимость вызова. Затем посылается поле идентификации клиента,включающее ссылочное число клиента (52) и направляемое в центр управления 7 для того,чтобы оператор центра управления мог выставить счет пользователю телефона 1. Наконец передается набранный номер (53). Показанная на фиг. 4 подпрограмма 45 обновление маршрутных таблиц применяется,когда информация обновления получена через приемную антенну 9 от передающей антенны 8. Последовательность событий, происходящих при обновлении информации в каком-либо из LCRM 3, показана на фиг. 7. На шаге S31 радиочастотный сигнал, переданный передающей антенной 8, получается через приемную 12 антенну 9. Демодулятор демодулирует радиочастотный сигнал на шаге S33, чтобы воспроизвести кодированный сигнал. Декодер протокола 23 определяет, что сигнал содержит обновляющую информацию и на шаге S35 декодирует закодированные данные. На шаге S37 обновленная информация вводится в ту из LCRM-таблиц 31, 31 а, которая в текущий момент обозначена как активная. Затем на шаге 39 обозначение того, какая изLCRM-таблиц является в текущий момент активной, изменяется процессором на противоположное путем изменения данных, хранимых в активной таблице 35. Таблица обновления 33 модифицируется, и в ней регистрируется время, на которое в последний раз была обновлена LCRM-таблица 31. Если по истечении установленного периода,составляющего в данном примере осуществления изобретения 24 ч, LCRM-таблица ни разу не обновится, процессор 16 пошлет сигнал, чтобы светодиод 24 начал мигать. Информация обновления может также включать информацию начальной установки датчика времени 20 на правильное местное время, день недели и дату. Это будет гарантировать синхронизацию всех устройств LCRM в зоне обновления. Подпрограмма-монитор 46, показанная на фиг. 4, используется для контроля сообщений,посылаемых LCRM 3 от местной телефонной станции. Эти сообщения могут включать информацию из центра управления 7 или информацию, касающуюся состояния вызова между телефонами 1, 2, или информацию начальной установки датчика времени 20. Электроэнергия для функционированияLCRM 3 может быть получена от местной телефонной станции 4 через штепсель 14 а и вывод 14, или в альтернативном варианте LCRM 3 может получать электроэнергию от источника электропитания 27 или от обычного бытового источника электроснабжения. Хотя в этом примере осуществления связь происходит между телефоном 1 и телефоном 2,оконечные устройства могут быть любыми аппаратами связи, например факсимильными аппаратами, компьютерными модемами, сочетаниями телефонов с радиосвязью, часовыми сигнальными устройствами, автоответчиками и тому подобными. В альтернативном варианте одно из оконечных устройств или оба могут быть частными телефонными станциями, такими как учрежденческие АТС с входящей и исходящей связью (Private Automatic Branch Exchange - PABX), или сетевыми устройствами маршрутизации сигналов. Каждый телефон 1, 2 подключен к местным телефонным станциям 4, 6. На фиг. 1 только телефоны 1 подключены к местной телефонной станции 4 через соответствующие LCRM 3. Тем не менее телефоны 2 также могут быть 13 подключены к местной телефонной станции 6 через какой-либо LCRM. Является необходимым только, чтобы телефон 1, используемый для набора номера, был подключен к одному изLCRM 3. На фиг. 1 местные телефонные станции 4,6 показаны раздельно от сетей 5 а, 5b, 5 с. Тем не менее, местные телефонные станции 4, 6 могут составлять часть сети. Хотя на фиг. 1 показана только одна передающая антенна 8, на практике может быть много передающих антенн, охватывающих различные географические области. Центр управления 7 может посылать различную маршрутную информацию передающим антеннам 8 в различных областях, чтобы учесть изменения стоимости использования каждой из сетей 5 в зависимости от области. Предпочтительно, антенна 8 является частью сети передачи информации пейджерам. Другие подходящие антенны 8 включают те, что используются для цифрового радиовещания(Digital Audio Broadcasting - DAB), в глобальной системе мобильной связи (Global System forMobile Communications - GSM) и в системе передачи данных совместно с радиовещанием(Radio Data System -RDS). Во всех этих случаях информация о маршруте наименьшей стоимости может передаваться во время, когда стоимость передачи является низкой, например, в общем случае дешевле передавать информацию ночью. Может случиться, что в некоторых обстоятельствах несущественна передача ссылочного номера клиента 52 местной телефонной станции 4, если местная телефонная станция 4 имеет средства для идентификации телефона 1 вызывающего абонента, например систему определения вызывающей линии (Call Line Identifier CLI). В альтернативном случае, средства идентификации телефона 1 вызывающего абонента могут находиться в сетях 5 а, 5b, 5 с или местной телефонной станции 6. В предпочтение применению 1 ххх стандарта LCRM 3 мог бы набирать номер центрального узла маршрутизации и затем передавать маршрутную информацию и телефонный номер аппарата назначения. Центральный узел маршрутизации способен затем направить вызов по маршруту наименьшей стоимости. Телефон 1 применяет предпочтительно набор номера с использованием DTMF сигнала. Генератор тона последовательно генерируетDTMF сигнал для посылки местной телефонной станции 4. Телефон 1 и генератор тона 21 могут также применять импульсный набор номера. Тем не менее, для генератора тона 21 применение импульсного набора было бы невыгодно изза времени посылки сигнала к местной телефонной станции 4. Если LCRM 3 присоединен к телефону 1, который применяет импульсный набор, может быть использован импульсный генератор для генерации DTMF сигнала набора 14 номера при условии, что это совместимо с возможностями местной телефонной станции. В альтернативном варианте реализации было бы возможно опустить таблицу местоположения 30 и запоминать в LCRM информацию маршрутизации для каждого кода зоны, выступающей в качестве места назначения вызова. Тем не менее, выгодно иметь таблицу местоположения 30, так как количество информации,которое требуется хранить в LCRM-таблице 31 и впоследствии обновлять, может быть уменьшено, поскольку регион с той же самой стоимостью маршрутизации бывает часто больше, чем регион, охватываемый кодом зоны. Аналогично информация, хранящаяся в сетевой таблице 32, могла бы быть включена вLCRM-таблицу 31 и, следовательно, необходимость в сетевой таблице 32 могла бы быть устранена. Тем не менее, выгодно иметь сетевую таблицу 32 потому, что это уменьшает количество информации, которую необходимо хранить в LCRM-таблице 31 и обновлять. Хотя на фиг. 2 приемная антенна 9 показана снаружи корпуса 26 LCRM 3, приемная антенна 9 может в альтернативном варианте находиться внутри корпуса 26 LCRM 3. Светодиод 24 и монитор прохождения вызова 25 в этом примере реализации альтернативно могут быть опущены для упрощения конструкции. Если опущен монитор прохождения вызова 25, регистрационный номер LCRM 3 и используемая для обновления LCRM-таблицы 31 частота радиоволн могут вводиться вручную или получаться от центра управления 7 через передающую антенну 8 и приемную антенну 9 по заранее установленному частотному каналу. Хотя в этом варианте реализации центр управления 7 подключен к сетям 5 а, 5b, 5 с через местную телефонную станцию 4 таким образом,что сети 5 а, 5b, 5 с могут передавать информацию для выставления счетов центру управления 7, альтернативно информация для выставления счетов может посылаться любой другой подходящей линией связи, например линией спутниковой связи, которая не является частью сетей 5 а, 5b, 5 с. Различные сети 5 а, 5b, 5 с могут посылать свою информацию для выставления счетов центру управления 7 разными путями. В этом примере осуществления предусмотрено, что если сеть, чья сетевая ссылка передана, неспособна произвести соединение для вызова, передается сетевая ссылка резервной сети. Альтернативно, LCRM-таблица 31 могла бы хранить маршрутную информацию, указывающую маршрут наименьшей стоимости и следующий по стоимости маршрут. Если сеть для маршрута наименьшей стоимости будет неспособна произвести соединение для вызова,будет использована сеть со следующим по стоимости маршрутом. Аналогично LCRMтаблица могла бы хранить оперативную информацию о трех и более сетях. Если сеть, чья сете 15 вая ссылка передана, неспособна произвести соединение для вызова, то в качестве еще одной альтернативы LCRM 3 может передать набранный номер непосредственно местной телефонной станции без обеспечения маршрутной информации. В данном варианте реализации LCRM 3 посылает в буфер ОЗУ 16 весь набранный на телефоне 1 номер целиком. Тем не менее информация, требуемая для определения маршрута наименьшей стоимости, содержится в нескольких первых цифрах набранного номера. Таким образом, возможно, что соединение через маршрут наименьшей стоимости может быть установлено до того, как вызывающий абонент закончит набор номера. В этом случае возможно передавать в буфер цифры набираемого номера по мере их ввода с телефона 1, и как только произведено соединение вызова с сетью, содержащей маршрут наименьшей стоимости, передать цифры набираемого номера, хранящиеся в буфере ОЗУ 19 и затем замкнуть реле так, чтобы оставшиеся цифры могли идти непосредственно с телефона 1 к местной телефонной станции 4 через розетку 13, реле 17, вывод 14 и штепсель 14 а. Теперь будет описан второй пример осуществления данного изобретения. В этом примере наличию отдельного устройства LCRM 3,как было в первом примере реализации, предпочтено включение функций LCRM 3 в телефон. Такое размещение схематично показано на фиг. 10, на которой телефон 102 включает в себя устройство маршрутизации 104. Подобно тому,как показано на фиг. 11, устройство маршрутизации 104 может быть выполнено заодно с факсимильным аппаратом 103. Как показано на фиг. 8, телефонный аппарат согласно второму примеру осуществления изобретения включает преобразователь 60 двухпроводной линии в четырехпроводную. Двухпроводная входная сторона этого преобразователя 60 двухпроводной линии в четырехпроводную подключена к телефонной розетке 62 через коммутатор линии 61. На стороне коммутатора линии 61 телефонной розетки 62 между двумя проводами позиционировано вызывное устройство 63. Когда телефонная трубка поднимается, контакты коммутатора линии 61 замыкаются. На четырехпроводной стороне преобразователя 60 двухпроводной линии в четырехпроводную два провода подключены к микрофону 64 и два провода подключены к наушнику 65. Генератор 66 DTMF сигнала также подключен к этому преобразователю 60 двухпроводной линии в четырехпроводную параллельно с микрофоном 64. Генератор 66 DTMF сигнала также соединен с выходом процессора 67. Процессор 67 соединен с кнопочным номеронабирателем 68, ПЗУ 69, ОЗУ 70, датчиком времени 71 и светодиодом 75. Вход процессора 67 также соеди 002325 16 нен с декодером протокола 72, который подключен к демодулятору 73, который в свою очередь присоединен к приемной антенне 74. Как схематично показано на фиг. 10 и 11,телефонный или факсимильный аппараты 102,103, имея схему, показанную на фиг. 8, могут заменять телефон, подключенный к LCRM 3 в системе связи, показанной на фиг. 1. Когда вызывающий абонент поднимает трубку телефона, коммутатор линии 61 подключает преобразователь 60 двухпроводной линии в четырехпроводную к телефонной розетке 62. Вызывающий абонент затем вводит номер телефона, который он желает вызвать, с кнопочного номеронабирателя 68, который посылает эту информацию процессору 67. Процессор 67 идентифицирует маршрут наименьшей стоимости к телефону адресата и посылает информацию по набору номера для пункта местоположения телефона адресата и маршрут наименьшей стоимости генератору 66 DTMF сигналов. Генератор 66 DTMF сигналов затем передает эту информацию местной телефонной станции через телефонную розетку 62. Функции ОЗУ 70, датчика времени 71 и светодиода 75 в основном идентичны относительно соответствующих средств в первом примере осуществления изобретения. Декодер протокола 72, демодулятор 73 и приемная антенна 74 также имеют в основном идентичные функции по отношению к соответствующим средствам в примере 1 осуществления изобретения. Программы, хранящиеся в ПЗУ 69, в основном те же, что и программы, записанные в ПЗУ 18 в первом примере осуществления, как это показано на фиг. 4, за исключением подпрограммы-монитора, которой нет, и системной управляющей программы. Системная управляющая программа управляет аппаратом связи и, следовательно, отличается от системной управляющей программы LCRM 3 в первом примере осуществления. Подпрограмма обновления маршрутной информации идентична таковой в первом примере осуществления, как это показано на фиг. 7. Сигнальное устройство 63 предназначено для подачи сигнала при получении вызова от другого телефона. Кнопочный номеронабиратель 68 для ввода информации набора номера подключен к процессору 67. Хотя в данном примере осуществления используется кнопочный номеронабиратель 68, может быть применен любой способ ввода информации по набору номера, например система распознавания речи. Процессор 67 подключен к генератору 66 DTMF сигналов для генерации сигнальной информации по набору номера, посылаемой к местной телефонной станции. Микрофон 64 и наушник 65 используются для ввода звука для передачи и приема звука от вызванного телефона соответственно. 17 Хотя в этом примере осуществления используется преобразователь 60 двухпроводной линии в четырехпроводную, данное изобретение может быть с таким же успехом применено к телефонам, включающим другие схемы. Во втором примере осуществления телефон имеет встроенный модуль маршрута наименьшей стоимости. Подобным же образом модули маршрута наименьшей стоимости могут быть включены в состав других телекоммуникационных аппаратов, таких как факсимильные аппараты, модемы и РАВХ. Устройство маршрутизации, включенное в состав факсимильного аппарата, схематически показано на фиг. 11. Телефонный аппарат второго примера осуществления может быть дополнен детектором DTMF сигналов, подключенным параллельно с наушником 65. Таким образом, информация может быть послана процессору по телефонной линии. Примером информации, которая может быть послана подобным образом, является телефонный номер аппаратов связи, которые использовались для вызова телефонных аппаратов второго примера осуществления изобретения, или информация, требуемая для инициализации телефонного аппарата. Подпрограмма с функциями, аналогичными функциям подпрограммы монитора 46 в первом примере осуществления, могут быть добавлены в дополнение к детектору DTMF сигналов так, чтобы могли быть использованы режимы,упомянутые в первом примере осуществления в связи с подпрограммой-монитором 46. Наушник 65 может быть заменен громкоговорителем, например,в телефонном аппарате, обеспечивающем возможность громкоговорящей связи. Теперь будет описан третий пример осуществления данного изобретения со ссылкой на фиг. 12. В этом примере осуществления функция LCRM 3 встроена в мобильный сотовый телефон 120. В этом примере осуществления мобильный телефон составляет часть сети GSM. Это обычный мобильный телефон GSM с добавлением возможностей маршрутизации по существу тех же, что были описаны во втором примере осуществления. В системе GSM имеется служба,называемая радиoпередача коротких сообщений. Служба передачи коротких сообщений дает возможность передавать короткие сообщения всем телефонам в некоторой географической области. В этом примере осуществления служба передачи коротких сообщений используется для передачи информации обновления для обновления таблиц маршрутов наименьшей стоимости,хранящихся в мобильном телефоне. Это схематически изображается в правой части фиг. 12,которая иллюстрирует, что схема 121 обработки данных сообщения мобильного телефона 120 используется для ввода данных в таблицу реше 002325 18 ний 122, функционально соответствующую вышеупомянутым LCRM-таблицам 31 и 31 а. Процессор мобильного телефона 120 включает селектор маршрута, который для обеспечения добавления к набранному пользователем номеру соответствующего кода обращается перед обработкой пункта назначения вызова пользователя к таблице решений 122. В мобильном телефоне 120 приемник 124, который предусмотрен для приема радиoпередач телефонных вызовов,также служит для приема входных сигналов сообщений данных в схему 121 обработки данных сообщения. Мобильный телефонный аппарат может заменять телефон 1, подключенный к LCRM 3, в системе связи, показанной на фиг. 1. Местная телефонная станция 4, показанная на фиг. 1,будет или ближайшей базовой станцией сети мобильной телефонной связи, или станцией маршрутизации, к которой ряд базовых станций сети мобильной телефонной связи подключен. Будет оценено по достоинству то, что идея этого варианта реализации может быть применена к другим базирующимся на GSM мобильным телефонным сетям или сетям, базирующимся на множественном доступе с кодовым разделением каналов (Code Division MultipleAccess - CDMA). Примером подходящей мобильной телефонной сети является система персональной радиотелефонной связи (PersonalHandyphone System - PHS). Фиг. 13 схематически иллюстрирует обобщенное устройство маршрутизации в соответствии с данным изобретением. Устройство ввода 130 получает входной сигнал, представляющий сформированный пользователем номер вызова, который определяет выбранный пользователем пункт назначения вызова. Генератор сигнала 131 добавляет ко входному сигналу кодовый сигнал, представляющий выбранный код зоны, определяющий предпочтительный маршрут сетевого соединения и включающий другие данные относительно идентификации клиента и оплаты. Выходное устройство 132 выдает выходной сигнал, состоящий из входного сигнала и добавленного к нему кодового сигнала, местной телефонной станции (или службе поставщика услуг сотовой телефонной связи в случае мобильного телефона). Селектор 133 получает выбранный код зоны, обратившись, в зависимости от того, какая таблица является в настоящее время активной, к таблице решений 134 или 135 и учитывая при обращении данные о пункте назначения вызова,данные о временном периоде и данные о дне недели из календаря 141. Устройство обновления 136 обновляет информацию в той из таблиц решений 134, 135, которая является в данный момент неактивной, и получает информацию обновления от приемника 137 и декодера 138. 19 Датчик времени 139 и календарь 141 также обновляются полученной по радио через приемник 137 широковещательной информацией для обеспечения дополнительной адресной информации для селектора 133 при обращении к справочным таблицам 134 и 135. Активная память обозначена средствами назначения 140 в зависимости от того, какая из таблиц 134 и 135 была обновлена позднее. Монитор прохождения вызова 25 контролирует,было ли произведено соединение вызова в соответствии с выходным сигналом от выходного устройства 132 и, если соединение оказалось невозможным, запрашивает генератор сигнала 131 сформировать альтернативный, предусмотренный по умолчанию выходной сигнал по другому маршруту сетевого соединения. Фиг. 14 иллюстрирует другую альтернативную систему, включающую устройство маршрутизации 3, в которой имеющиеся в наличии маршруты для соединения между телефонами 1 и 2 включают сеть 150 пакетной коммутации типа Internet. Телефон 1 и устройство маршрутизации 3 подключены к телефонной сети 5 способом, описанным выше, и соединение между телефонами 1 и 2 может быть осуществлено через любое из ряда имеющихся средств сетевого соединения 151. Поставщик услуг Internet (Internet Service Provider - ISP) 152, подключенный к телефонной сети 5, может выступать в качестве избранного маршрута для получения вызова от телефона 1, и в ответ на получение подобного вызова ISP 152 устанавливает соединение со вторым ISP 153 черезInternet. Передача телефонного вызова между первым и вторым ISP 152 и 153 требует использования протокола Internet, при этом телефонный сигнал преобразуется в цифровую форму и подвергается для пакетной связи разбивке на пакеты, которые снова собираются воедино службой второго ISP 153 и восстанавливаются в телефонный сигнал для передачи телефону 2 через телефонную сеть 5 А. Для установления соединения через этот маршрут устройство маршрутизации 3, должно добавлять к набранному номеру помимо любой другой маршрутной информации, которая может потребоваться, телефонный номер первогоISP 152. Записи о наборе номера клиентом, сформированные ISP 152, передаются в центр управления 7 для выставления счета. Представляется,что использование Internet или других сетей передачи данных общего пользования или частных может оказаться предпочтительным направлением для некоторых междугородних телефонных вызовов, в особенности, когда происходят непрерывные улучшения характеристикInternet и сетей передачи данных. В предыдущих примерах осуществления изобретения выражения трубка снята и ли 002325 20 ния подключена применяются, чтобы показать,что аппарат связи находится в использовании. В предыдущих примерах осуществления изобретения информация о наименьшей стоимости, расcчитанная центром управления, передается передающей антенной 8 с использованием радиоволн. Тем не менее, информация о наименьшей стоимости может передаваться с использованием пространственных электромагнитных волн из других областей электромагнитного спектра, включая инфракрасные. Хотя в предыдущих примерах осуществления изобретения вызов передавался по маршруту наименьшей стоимости, маршрут наименьшей стоимости не является наиболее предпочтительным во всех случаях. Например,предпочтительный маршрут может пролегать через сетевое соединение, оптимальное по надежности, качеству сигнала или емкости соединений. Центр управления может формировать и посылать маршрутную информацию, основанную на любых критериях предпочтительности. Устройство маршрутизации, как описано в первом примере осуществления изобретения,может в альтернативном примере осуществления изобретения (не показан) быть изготовленным с множеством операционных режимов, которые доступны пользователю. Пользователь мог бы тогда устанавливать устройство маршрутизации в режим наименьшая стоимость применительно к телефону или максимальная ширина полосы применительно к компьютерному модему. В последующем примере осуществления изобретения, здесь не проиллюстрированном,аппарат выбора маршрута предусматривает компьютер, оборудованный модемом, предоставляющим кроме того приемник вещания, объединенный с процессором компьютера, и инсталлируемое в память компьютера программное обеспечение для создания средств хранения маршрутной информации, средств выбора для выбора предпочтительного маршрута и предоставления маршрутной информации компьютерному модему, когда должен производиться вызов, при этом хранимая маршрутная информация, записанная в память компьютера, обновляется в ответ на модифицирующий сигнал, полученный средствами приема вещания. При таком осуществлении изобретения процессор компьютера будет выполнять функции процессора 16,описанные в первом примере осуществления изобретения, а оперативная память компьютера и память на жестком диске предоставят необходимые средства хранения данных. Приемник вещания является предпочтительно радиоприемником и может быть смонтирован в корпусе компьютера или может быть вспомогательным средством, подключенным к компьютеру через порт подключения. Предполагается, что средства приема вещания и программное обеспечение для компьютера могут продаваться в комплекте. 21 По выбору во всех примерах осуществления изобретения в ОЗУ может запоминаться дополнительная таблица, хранящая календарную информацию таким образом, что информация, касающаяся дня недели или выходных дней, может быть сохранена отдельно. Эта информация может в таком случае формировать часть адреса, используемого при адресовании справочной таблицы, содержащей информацию маршрутизации. В первом и втором примерах осуществления информация обновления передается предпочтительно через сеть передачи информации на пейджеры. Другими подходящими передатчиками являются те, что используются для DAB и в сетях GSM и RDS. Во всех этих случаях информация выбора маршрута наименьшей стоимости может передаваться в периоды времени,когда стоимость передачи меньше, например,ночью. Информация маршрутизации может обновляться в любое время, но предпочтительно обновление происходит через одинаковые интервалы времени, величиной предпочтительно от одного дня до одного месяца, или всякий раз,когда изменяется информация для выбора предпочтительного маршрута. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство (3) маршрутизации телефонных вызовов, включающее средства ввода (130) для приема входного сигнала,отображающего сформированный пользователем номер, определяющий выбранный пользователем пункт назначения вызова; средства генерации сигнала (131) для присоединения к входному сигналу префиксного сигнала, представляющего выбранный код (50) зоны, определяющий, по меньшей мере, маршрут сетевого соединения, выбранный из множества маршрутов, допустимых при выбранном пользователем пункте назначения вызова; средства памяти (134, 135) для хранения таблицы решений, содержащей заранее определенные данные для определения кодов зон, соответствующих множеству своих пунктов назначения вызовов; средства выбора (133) для получения выбранного кода зоны, соответствующего выбранному пользователем пункту назначения вызова,путем адресования средств памяти; средства вывода (132) для создания выходного сигнала, соответствующего входному сигналу с присоединенным к нему префиксным сигналом; приемные средства (137) для приема радиовещательного сигнала обновления информации, и средства обновления (136) для модифицирования ранее определенных данных, хранимых 22 в таблице решений, согласно полученной информации обновления; отличающееся тем, что средства обновления модифицируют заранее определенные данные в таблице решений согласно информации обновления, включающей данные сетевого идентификатора, идентифицирующего для соответствующего пункта назначения вызова предпочтительный маршрут, рассчитанный центром управления (7), из которого информация обновления в ходе использования передается широковещательно; причем средства памяти дополнительно содержат сетевую таблицу (32) для получения кода зоны по сетевому идентификатору. 2. Устройство по п.1, в котором информация обновления содержит набор обновленных заранее установленных данных, определяющих обновленную таблицу решений. 3. Устройство по любому из предыдущих пунктов, в котором широковещательный сигнал является радиосигналом, а приемные средства включают антенну (9) и приемные схемы (138). 4. Устройство по любому из предыдущих пунктов, в котором средства памяти содержат первую и вторую области памяти для хранения соответственно первой и второй таблицы решений (135, 134), и включающее далее средства назначения (140) для избирательного назначения только одной (135) из указанных первой и второй областей памяти в качестве активной памяти, к которой адресуются средства выбора,и назначения другой области памяти (134) в качестве неактивной памяти, к которой не адресуются средства выбора, посредством чего средства выбора адресуются к таблице решений в активной памяти, а средства обновления обновляют заранее определенные данные, хранящиеся в неактивной памяти, и в котором средства назначения назначают в качестве активной ту область памяти, обновление которой было завершено позднее. 5. Устройство по любому из предыдущих пунктов, в котором происходит адресование к средствам памяти данных об интервале времени получения входного сигнала, посредством чего для каждого пункта назначения вызова заранее определенные данные устанавливают множество кодов зон, соответствующих множеству своих интервалов времени. 6. Устройство по п.5, которое дополнительно содержит датчик времени (139) для предоставления указанных данных об интервале времени средствам выбора согласно текущему местному времени. 7. Устройство по п.6, в котором информация обновления включает данные начальной установки датчика времени, а устройство содержит средства (136) начальной установки времени для начальной установки датчика времени. 23 8. Устройство по любому из предыдущих пунктов, содержащее средства (30) определения выбранного пользователем пункта назначения вызова, используемого средствами выбора при адресовании таблицы решений, базируясь на первых полученных цифрах сформированного пользователем вызываемого номера. 9. Устройство по п.8, в котором средства ввода выполнены с возможностью запоминания в буфере (19) последовательно получаемого цифра за цифрой набираемого пользователем номера до тех пор, пока средства выбора не выберут код избранной зоны на основе первых полученных цифр и пока средства вывода не выдадут начальную часть выходного сигнала,представляющую и код зоны (50, 51, 52) и те запомненные цифры, которые были получены первыми, после чего средства вывода выдают остальную часть выходного сигнала, представляющего последовательно полученные последующие цифры сформированного пользователем вызываемого номера без их запоминания в буфере. 10. Устройство по любому из пп.1-8, в котором средства ввода выполнены с возможностью запоминания всех цифр (53) последовательно получаемого формируемого пользователем номера вызова в буфере (19) в процессе выбора средствами выбора выбранного кода зоны,после чего средства вывода выдают выходной сигнал. 11. Устройство по любому из предыдущих пунктов, в котором код зоны включает поле (52) идентификации клиента, содержащее специальные данные идентификации пользователя. 12. Устройство по любому из предыдущих пунктов, в котором код зоны включает поле(51), содержащее информацию об оплате для идентификации контрольного объекта, которому должен быть выставлен счет поставщиком сетевых услуг, соответствующим выбранному маршруту сетевого соединения. 13. Устройство (100) по любому из предыдущих пунктов, в котором указанные средства ввода содержат средства подключения (13) для подключения через внешний кабель, по меньшей мере, к одному из телефонов или факсимильных аппаратов для получения от них упомянутого входного сигнала. 14. Устройство по любому из пп.1-12, выполненное совместно с телефонным аппаратом(102). 15. Устройство по любому из пп.1-12, выполненное совместно с факсимильным аппаратом (103). 16. Устройство по любому из предыдущих пунктов, в котором указанные приемные средства содержат средства декодирования (138) для декодирования широковещательных сигналов от передатчика пейджерной системы. 17. Устройство по п.16, в котором средства приема и средства декодирования чувствитель 002325POCSAG. 18. Устройство по любому из пп.1-12, выполненное совместно с мобильным сотовым телефоном (120). 19. Устройство по п.18, в котором приемник представлен приемной схемой (124) мобильного сотового телефона, которая дополнительно включает схему обработки сообщений(121) для получения информации обновления через средства широковещательной передачи сообщений сотовой телефонной системы, в которой функционирует сотовый телефон. 20. Устройство по любому из предыдущих пунктов, содержащее средства (25) обнаружения для обнаружения, было ли возможно в ответ на выходной сигнал соединение с выбранным пользователем пунктом назначения вызова через выбранный маршрут сетевого соединения, и средства действия по умолчанию (S23), которые в момент, когда обнаружится, что такое соединение невозможно, выдают предусмотренный по умолчанию выходной сигнал, устанавливающий к выбранному пользователем пункту назначения вызова маршрут по умолчанию. 21. Устройство по любому из предыдущих пунктов, в котором данные сетевого идентификатора, рассчитанные центром управления (7),определены заранее установленными данными для обеспечения сетевого соединения минимальной стоимости. 22. Способ управления маршрутизацией телефонных вызовов, включающий сбор маршрутной информации в центр управления (7) от множества поставщиков услуг, имеющих соответствующие технические средства сетевого соединения; составление между порождающими вызовы оконечными устройствами и пунктами назначения вызовов набора предпочтительных маршрутов, базирующихся на собранной маршрутной информации; приготовление в центре управления для группы оконечных устройств пользователей в общей географической области набора заранее определенных данных для определения предпочтительных маршрутов сетевых соединений; широковещательную передачу устройствам маршрутизации, взаимодействующим с названными оконечными устройствами заранее определенных данных посредством радиосвязного широковещательного сигнала; хранение заранее определенных данных в устройстве маршрутизации и функционирование оконечных устройств и устройств маршрутизации в соответствии с заранее определенными данными для осуществления телефонного соединения между оконечными устройствами и пунктами назначения вызовов через предпочтительный маршрут; отличающийся тем, что заранее определенные данные, подготовленные центром 25 управления и широковещательно передаваемые устройствам маршрутизации, включают данные сетевого идентификатора, идентифицирующего для соответствующего пункта назначения вызова предпочтительный маршрут, рассчитанный центром управления, при этом устройство маршрутизации получает код зоны для маршрутизации телефонного соединения, используя сетевую таблицу (32) для получения кода зоны по сетевому идентификатору. 23. Способ по п.22, в котором предпочтительные маршруты определяют на основе наименьшей стоимости. 24. Способ по любому из пп.22, 23, в котором широковещательный радиосигнал передается пейджерным радиопередатчиком, включая шаг обновления запомненных заранее определенных данных передачей пейджерного радиопередатчика, в то время, когда нагрузка пейджерных передач не является пиковой. 25. Способ по любому из пп.22, 23, в котором, по меньшей мере, один из названных поставщиков услуг является поставщиком услуг сети Internet (152), имеющим технические средства подключения Internet (150), и в котором, по меньшей мере, один из названных кодов зон определяет маршрут сетевого соединения черезInternet. 26. Способ функционирования пейджинговой радиосистемы, включающий передачу пейджинговых радиосигналов посредством передатчика на пейджинговые устройства в соответствии с пользовательскими запросами на пейджинговые сообщения; определение периода немаксимальной загрузки, в котором из-за флуктуаций пользовательского спроса существует запас производительности передатчика; и передачу информации маршрутизации телефонных вызовов в течение периода немаксимальной загрузки посредством передатчика на устройства маршрутизации телефонных вызовов, выполненные с возможностью приема, хранения и последующего использования информации маршрутизации вызовов; причем в качестве устройств маршрутизации используют устройства по п.1. 27. Центр управления (7) для использования при управлении маршрутизацией телефонных вызовов, включающий средства сбора маршрутной информации от множества поставщиков услуг, имеющих соответствующие технические средства сетевого соединения; средства составления между порождающими вызовы оконечными устройствами и пунктами назначения вызовов набора предпочтительных маршрутов, базирующихся на собранной маршрутной информации; средства приготовления набора заранее определенных данных для групп оконечных устройств пользователей в общей географиче 002325 26 ской области для использования при добавлении к сформированным пользователями номерам вызовов с целью определения предпочтительных маршрутов сетевого соединения; и средства широковещательной передачи устройствам маршрутизации, взаимодействующим с названными оконечными устройствами,заранее определенных данных посредством радиосвязного широковещательного сигнала; отличающийся тем, что центр управления подготавливает заранее определенные данные в виде данных сетевого идентификатора, идентифицирующего для соответствующих пунктов назначения вызовов предпочтительные маршруты, рассчитанные центром управления на основе собранной маршрутной информации. 28. Способ сбора информации об оплате для вызовов, произведенных через множество поставщиков услуг телефонных сетей, включающий присоединение к каждому вызову кода,представляющего управляющую информацию вызова, идентифицирующую центр управления расчетами, и идентификатор абонента; подборку каждым поставщиком сетевых телефонных услуг информации об оплате для вызовов, коммутируемых через их соответствующие сети, и включение управляющей информации вызова; передачу поставщиками услуг подобранной информации об оплате вызовов в центр управления расчетами; сортировку указанным расчетным центром названной информации об оплате вызовов для последующего выставления счетов абонентам в соответствии с идентификаторами абонентов; причем в качестве центра управления расчетами используют центр управления по п.27. 29. Способ маршрутизации телефонных вызовов, включающий ввод в устройство маршрутизации входного сигнала, представляющего сформированный пользователем номер, определяющий выбранный пользователем пункт назначения вызова; генерирование кодового сигнала, представляющего выбранный код зоны, определяющий, по меньшей мере, маршрут сетевого соединения, выбранный из множества маршрутов,допустимых при выбранном пользователем пункте назначения вызова, и присоединение кодового сигнала к входному сигналу; хранение в средствах памяти таблицы решений, содержащей заранее установленные данные для определения кодов зон, соответствующих множеству своих пунктов назначения вызовов; выборку выбранного кода зоны, соответствующего названному выбранному пользователем пункту назначения вызова, путем адресования средств памяти; 27 выдачу выходного сигнала, соответствующего входному сигналу с присоединенным к нему кодовым сигналом; в котором дополнительно происходит прием устройством маршрутизации радиовещательного сигнала обновления информации и модификация в соответствии с полученной информацией обновления ранее определенных данных, хранимых в таблице решений; при этом полученная информация обновления включает данные сетевого идентификатора, 002325 28 идентифицирующего для соответствующего пункта назначения вызова предпочтительный маршрут, рассчитанный центром управления, из которого информация обновления в ходе использования передается широковещательно; причем средства памяти дополнительно содержат сетевую таблицу для получения кода зоны по сетевому идентификатору.
