Система для отключения подачи жидкости и способ отключения подачи жидкости при обнаружении протечки

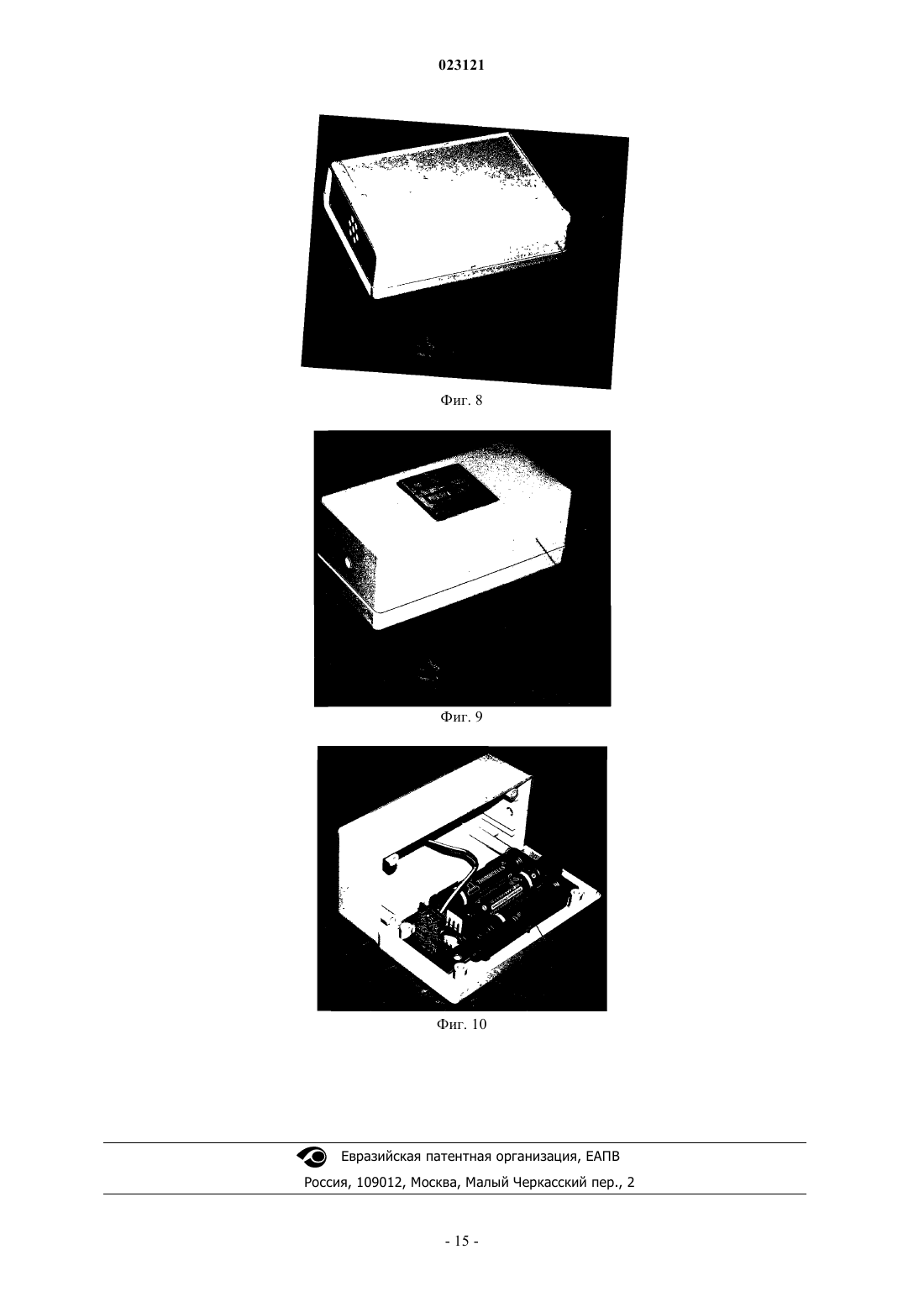

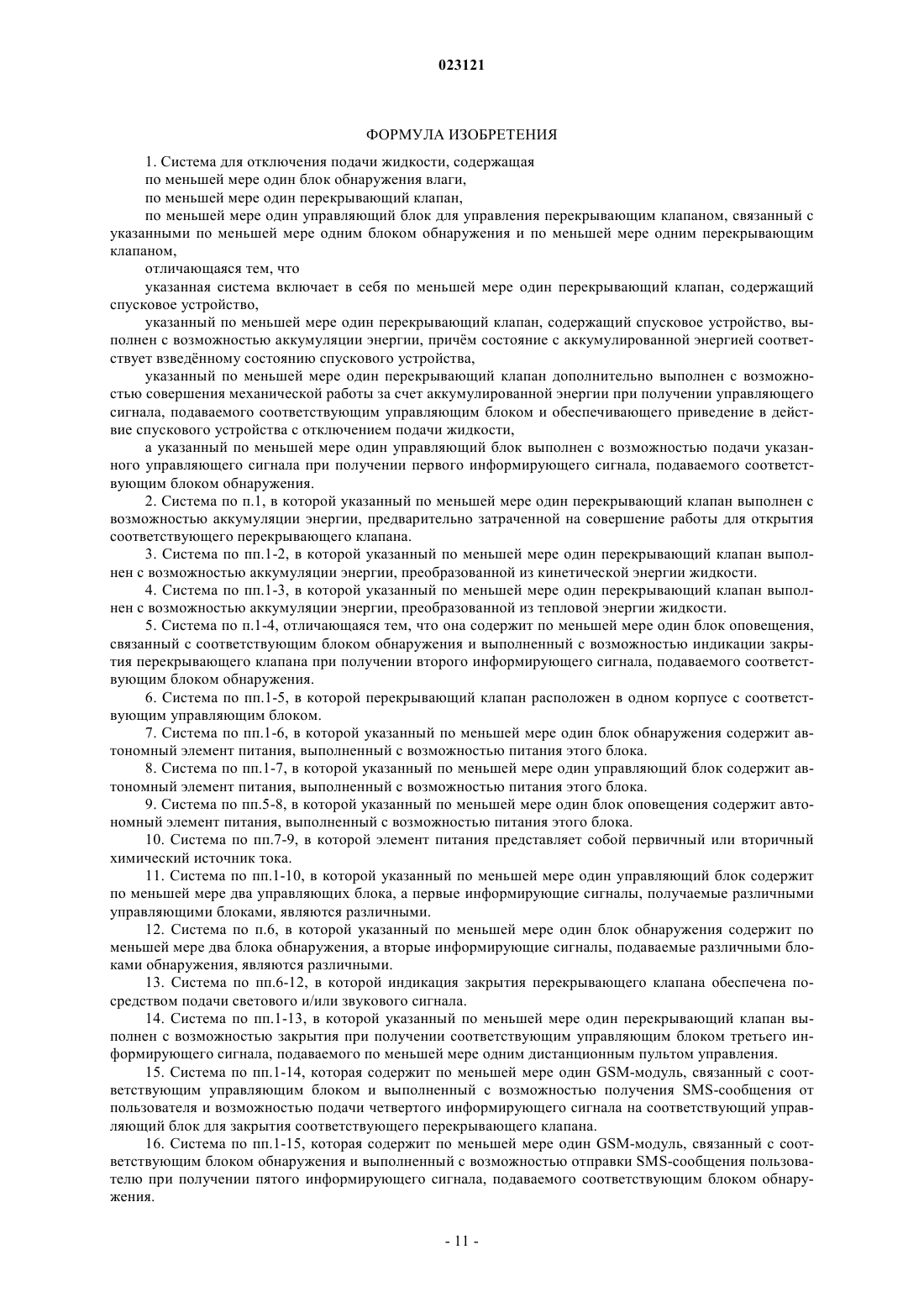

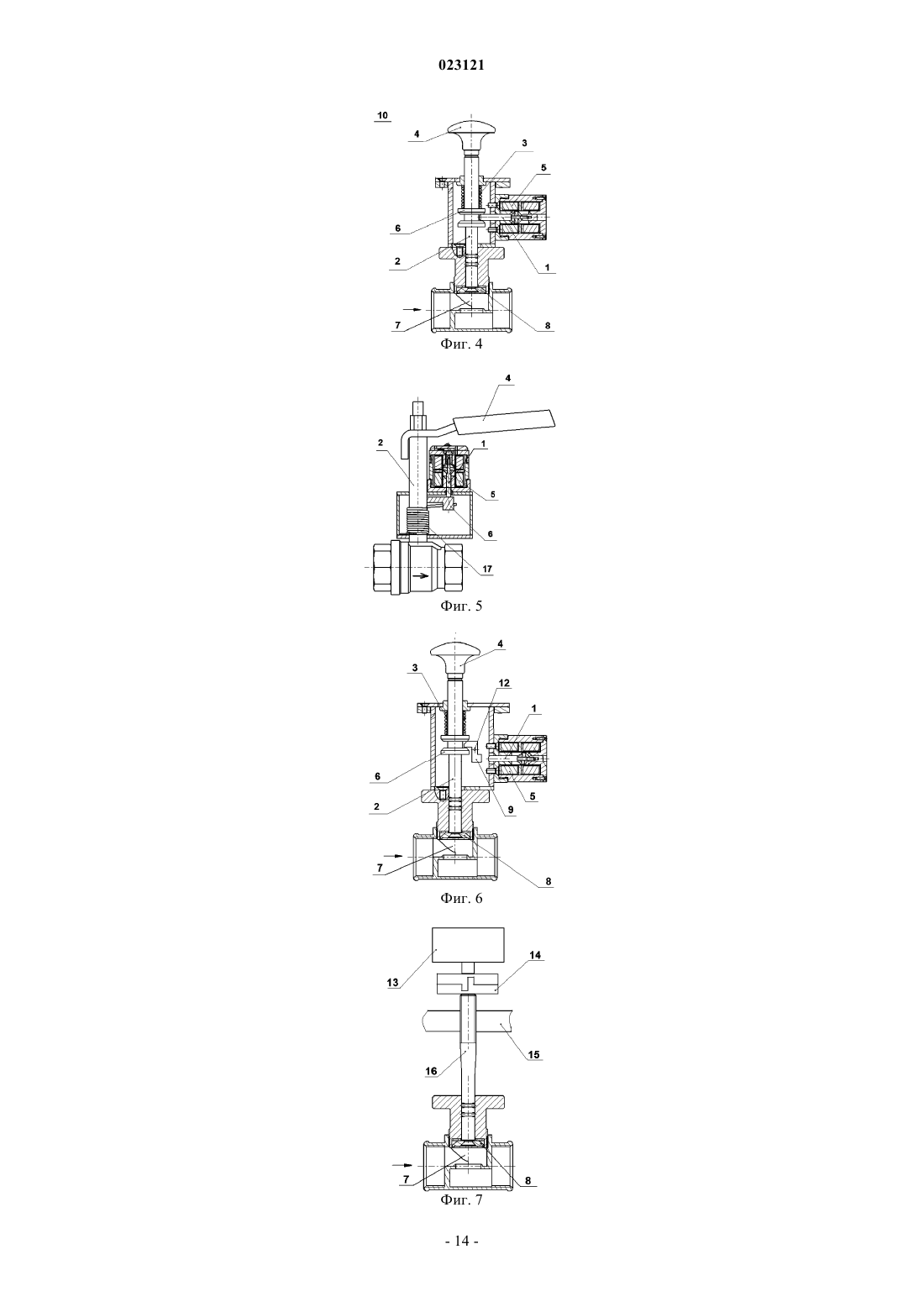

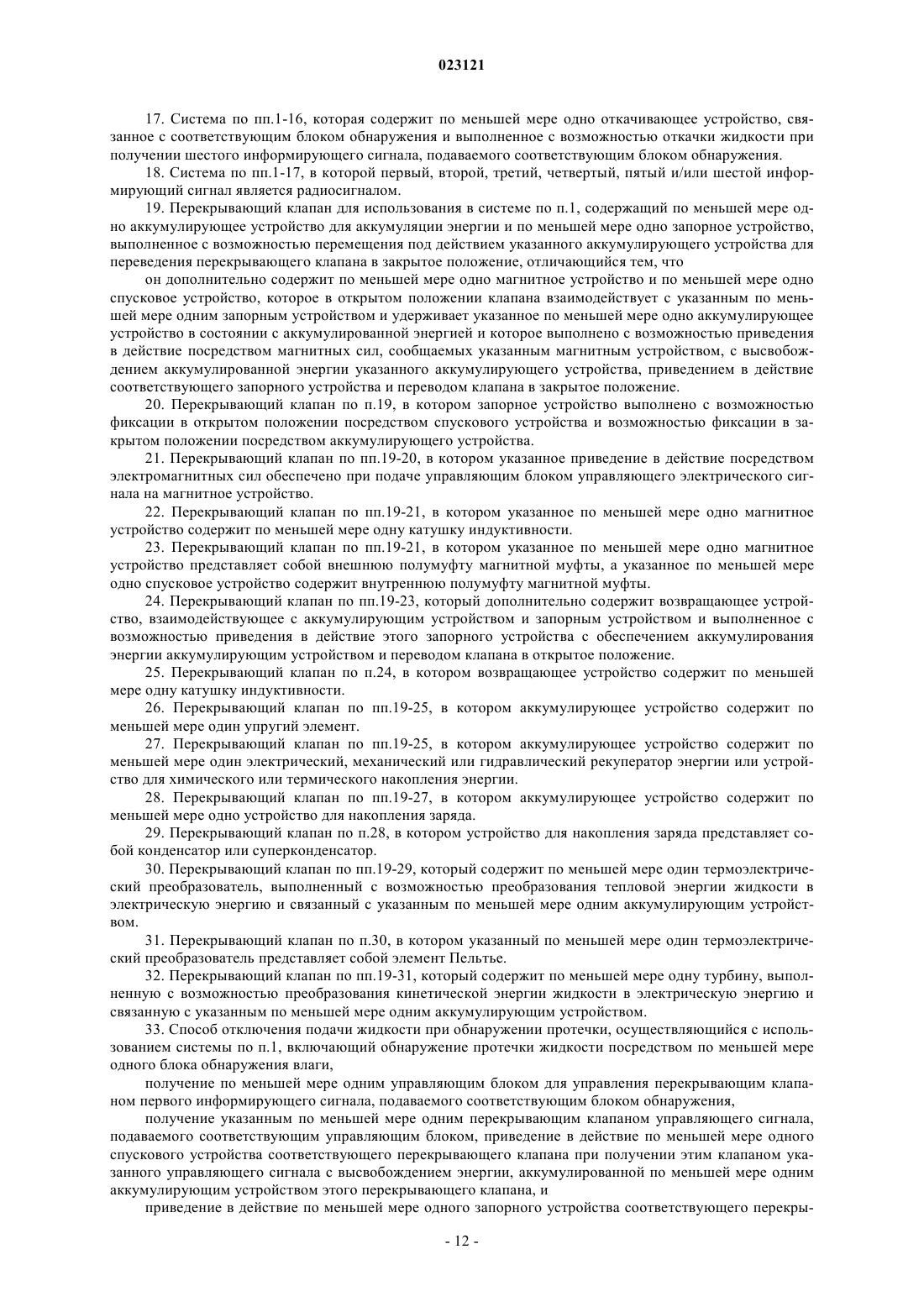

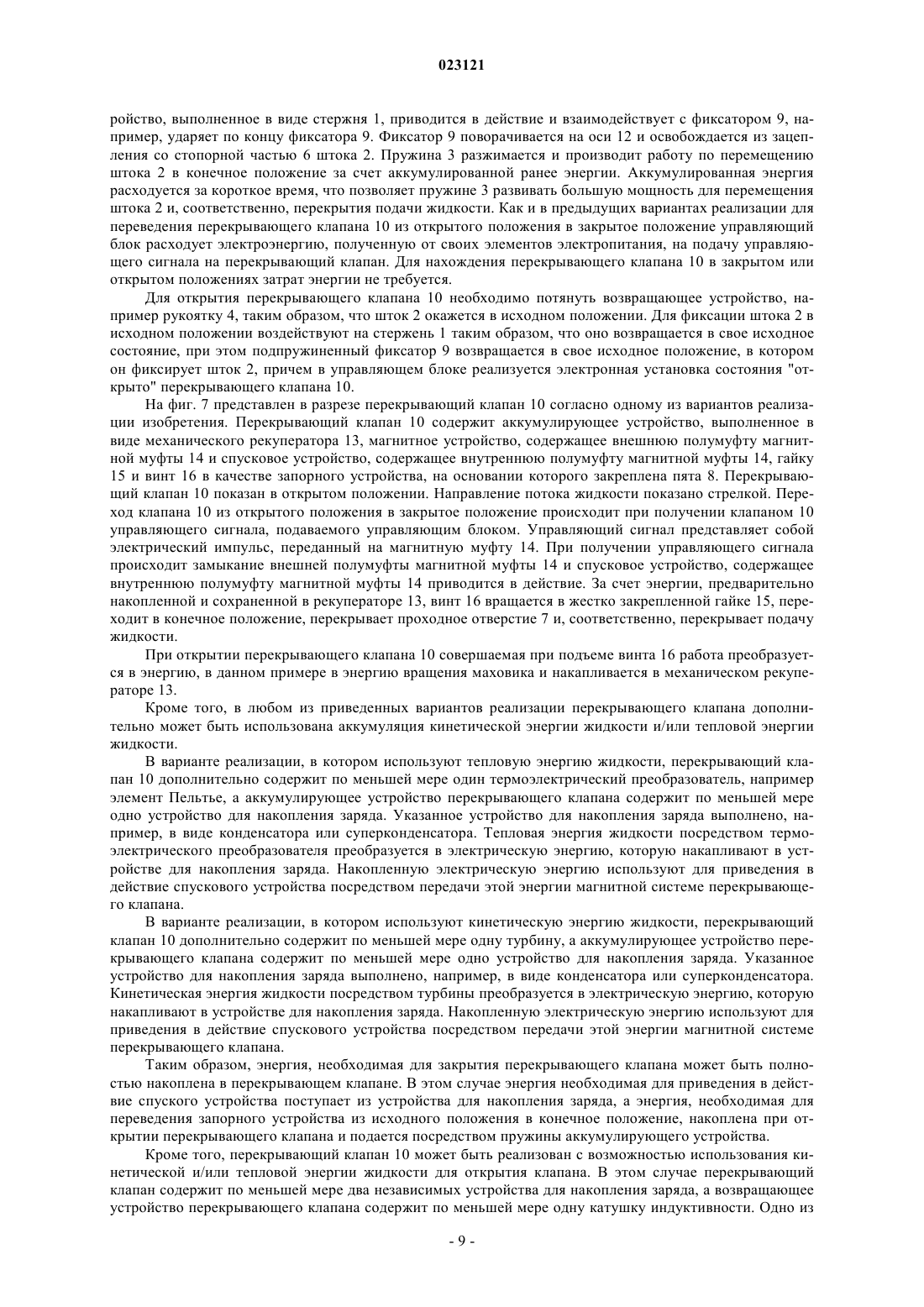

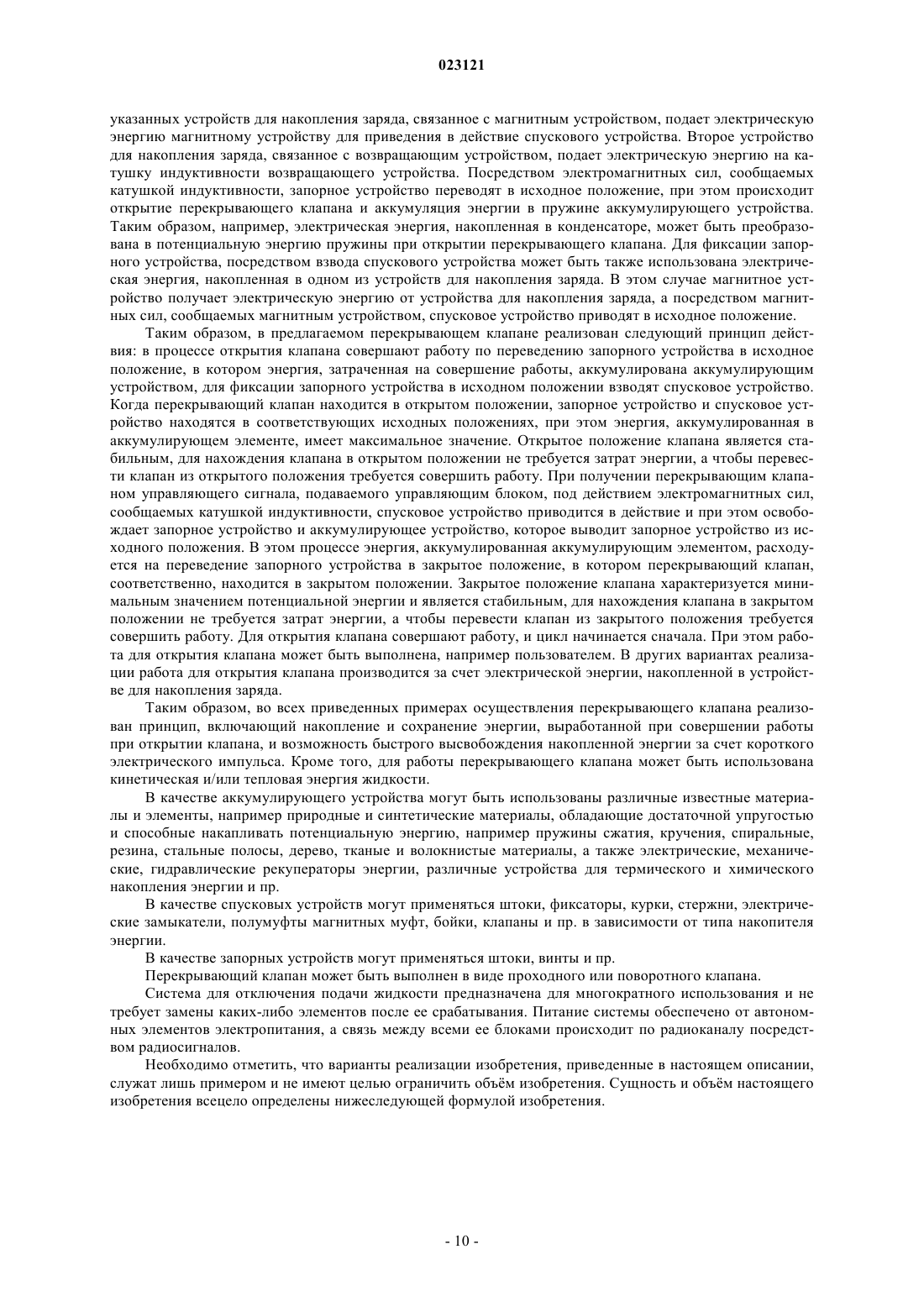

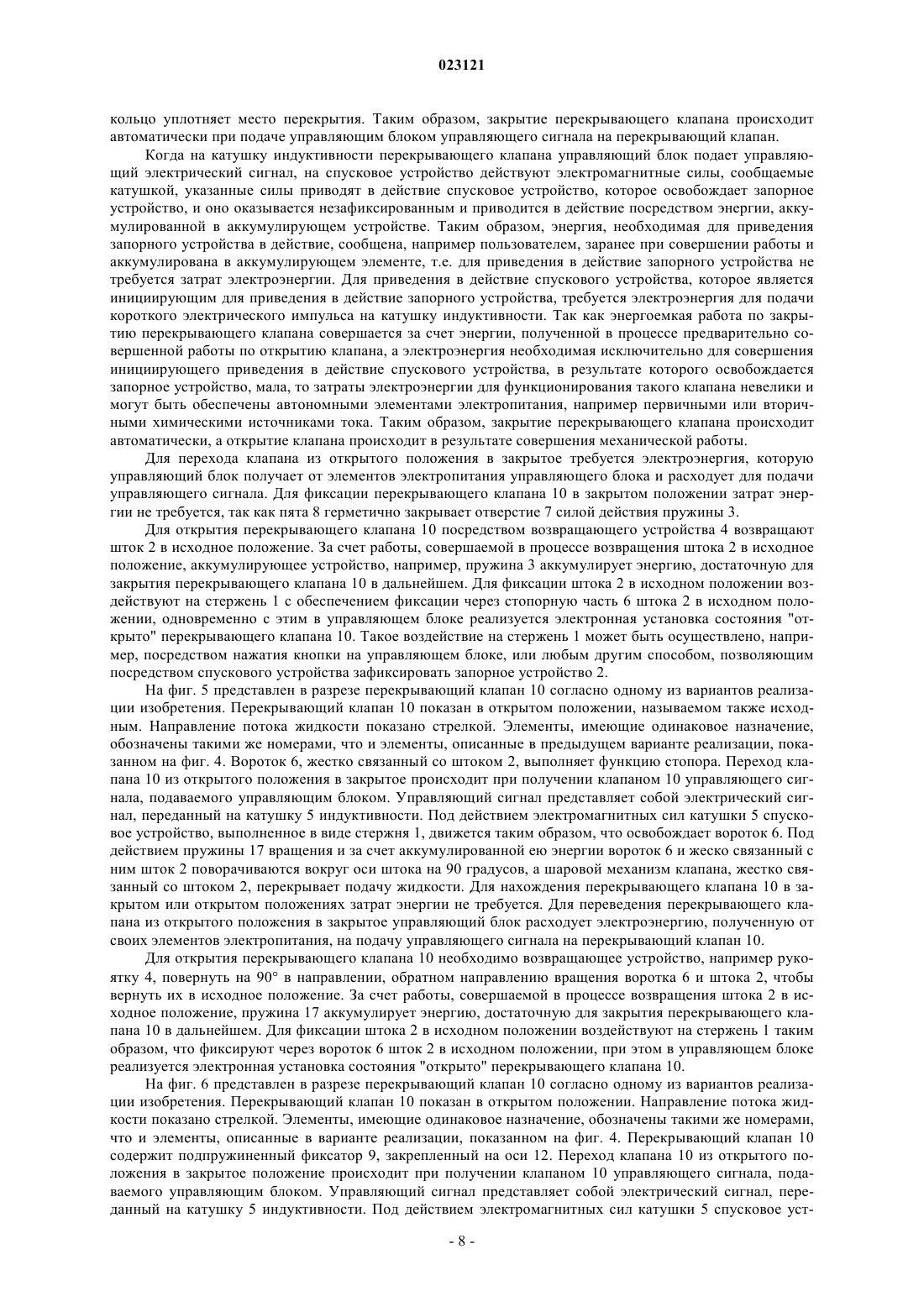

СИСТЕМА ДЛЯ ОТКЛЮЧЕНИЯ ПОДАЧИ ЖИДКОСТИ И СПОСОБ ОТКЛЮЧЕНИЯ ПОДАЧИ ЖИДКОСТИ ПРИ ОБНАРУЖЕНИИ ПРОТЕЧКИ Изобретение относится к машиностроению, в частности к системам для отключения подачи жидкости при обнаружении протечки, а также к способу отключения подачи жидкости. Предлагаемые система и способ обладают существенными преимуществами при использовании в водопроводных и отопительных сетях жилых, общественных, производственных зданий, а также в трубопроводах для транспортирования жидкости. Предлагаемая система для отключения подачи жидкости содержит по меньшей мере один перекрывающий клапан, по меньшей мере один управляющий блок, по меньшей мере один обнаружительный блок и по меньшей мере один извещательный блок. Все блоки системы связаны посредством информирующих радиосигналов,управляющий блок выполнен с возможностью подачи управляющего сигнала на перекрывающий блок для его закрытия. Питание всех элементов системы обеспечено автономными источниками электропитания. Перекрывающий клапан выполнен с возможностью автоматического закрытия при обнаружении протечки обнаружительным блоком. При открытии перекрывающего клапана происходит аккумуляция энергии, достаточной для последующего закрытия клапана. Система для отключения подачи жидкости предназначена для многократного использования и не требует замены каких-либо элементов после срабатывания. Область техники Изобретение относится к машиностроению, в частности к системам для отключения подачи жидкости при обнаружении протечки, а также к способу отключения подачи жидкости. Предлагаемые система и способ обладают существенными преимуществами при использовании для отключения подачи жидкости в водопроводных и отопительных сетях жилых, общественных и производственных помещений, но их использование этим не ограничено, и они могут быть использованы в различных сетях и трубопроводах для транспортирования любой жидкости. Предлагаемая система может быть установлена на любом объекте, например, где есть система водоснабжения. Причем, особенно эффективной является установка предлагаемой системы в помещениях, в которых расположено большое количество оборудования и имеется широкая разветвленная электрическая сеть, например, в дата-центре, банковской организации или серверной, где протечка представляет серьезную угрозу не только для функционирования всей системы,но и для безопасности персонала. Уровень техники Известны санитарно-технические системы водоснабжения жилых и общественных зданий, включающие напорный трубопровод подачи воды с разветвленной сетью отдельных потребителей воды(умывальников, душей и т.п.), снабженных водоразборной арматурой (Исаев В.Н. и др. Устройство и монтаж санитарно-технических систем зданий. - М.: Высшая школа, 1984, с.175-176, рис. 98). Недостатком известных систем является возможность затопления водой из водопроводной сети через водоразборную арматуру, так как указанная арматура не снабжена устройствами для аварийного отключения подачи воды при нештатных режимах работы водопроводной сети, а именно при сбросовом режиме подачи воды, повторной подаче воды после перерыва, при оставленных открытыми кранах, в случае скачка давления в сети, при выходе из строя водоразборной арматуры, в случае возникновения протечек вследствие дефектов водоразборной арматуры или трубопроводов или вследствие некачественного монтажа водоразборной арматуры или других элементов водопроводной сети. Известна также система обнаружения протечек воды и отключения ее подачи в помещении (патент РФ на изобретение 2307898, МПК Е 03 С 1/00, F24D 19/10), содержащая электромагнитные запорные клапаны, влагочувствительные датчики, аппарат управления, электрически связанный как с электромагнитными клапанами, так и с влагочувствительными датчиками, и блок питания, связанный через вход с источником электроэнергии 220 В, причем аппарат управления содержит блок коммутации и блок индикации, к которому подключен блок питания. Недостатком известной системы является зависимость системы от внешнего источника питания,т.к. блок питания должен быть подключен к сети электрического тока с напряжением 220 В. С указанным недостатком известной системы связана недостаточная надежность системы, т.к. возникновение протечки и затопление помещения может привести к другим аварийным ситуациям, характеризующимся,например, отключением электроэнергии в сети электропитания. Кроме того, в случае, когда электропитание отключено, известная система также не может работать надлежащим образом и предотвратить затопление. Другим недостатком известной системы является сложность установки вследствие необходимости соединения элементов системы друг с другом и с питающей сетью посредством соединительных проводов. Кроме того, разрыв соединительных проводов на любом участке приводит к неработоспособности всей системы во время протечки, что снижает наджность ситемы. Кроме того, известна механическая система для контроля и предотвращения протечки воды (евразийский патент 200901009, МПК Е 03 С 1/00, F17D 5/02), содержащая контроллер в виде пружины, устройство блокировки водоснабжения в виде тросика с фиксатором, датчик протечки воды, содержащий ленту. В указанном изобретении отсутствуют элементы, требующие для своей работы электроэнергии. Однако указанная система имеет недостатки, такие как необходимость замены ленты, каждый раз после срабатывания системы, отсутствие оповещающих о протечке элементов. Кроме того, датчик протечки воды, содержащий ленту и связанный с шаровым краном посредством троса, очевидно, не может быть расположен на достаточном удалении от крана. Кроме того, в случае непреднамеренного перегибания троса, например, пользователем, возможно ложное срабатывание системы и перекрытие подачи воды. Кроме того, известно также устройство для аварийного отключения воды "GIDROLOCK" (заявка РФ на изобретение 2007128196, МПК Е 03 С 1/00), являющееся наиболее близким аналогом и содержащее обнаружительный блок для обнаружения влаги, перекрывающий клапан, управляющий блок для управления перекрывающим клапаном, связанный с указанными по меньшей мере одним обнаружительным блоком и по меньшей мере одним перекрывающим клапаном. Обнаружительный блок выполнен в виде датчика жидкости. Управляющий блок выполнен с возможностью выдачи сигнала при аварийном режиме работы, а перекрывающий клапан состоит из шарового крана и связанного с ним электропривода и электрически связан с датчиком наличия жидкости через управляющий блок. Недостатком известного устройства является необходимость использования связанного с перекрывающим клапаном электропривода при закрытии этого перекрывающего клапана, что увеличивает энергопотребление системы. Более того, электропривод автоматически или при получении сигнала от управ-1 023121 ляющего блока осуществляет периодическое полное или частичное закрытие и открытие подачи воды или иной жидкости для предотвращения повреждения запорной арматуры вследствие образования на внутренних деталях запорной арматуры посторонних отложений веществ, содержащихся в воде или иной жидкости. Указанный режим работы электропривода необходим для предотвращения "закисания" арматуры. В случае, если такое закисание произошло, устройство для аварийного отключения воды может не сработать или при срабатывании устройства может быть повреждена арматура, что обуславливает недостаточную надежность системы. Вследствие необходимости периодического приведения в действие электропривода в известном устройстве затраты электроэнергии дополнительно увеличены. Кроме того,известное устройство представляет собой сложную и дорогостоящую систему. Таким образом, несмотря на известность различных систем для аварийного отключения жидкости,очевидна потребность в более простых и наджных системах для отключения подачи жидкости с уменьшенным энергопотреблением. Сущность изобретения Задача заявляемого изобретения состоит в разработке надежной, энергоэффективной, недорогой,простой в управлении и для установки системы для отключения подачи жидкости, которая не содержит элементов, требующих замены после каждого срабатывания системы, и не потребляет энергии до обнаружения протечки и после отключения подачи жидкости. Задачей изобретения также является разработка перекрывающего клапана, который в открытом и закрытом положениях не потребляет электроэнергии, и для надежной работы которого нет необходимости производить периодические закрытие и открытие. Задачей изобретения также является разработка способа отключения подачи жидкости при обнаружении протечки. Задачей изобретения также является разработка способа открытия перекрывающего клапана. Задачей изобретения также является разработка системы для обнаружения протечки жидкости. Согласно первому аспекту настоящего изобретения указанная задача решена благодаря тому, что в системе для отключения подачи жидкости, содержащей по меньшей мере один обнаружительный блок для обнаружения влаги, по меньшей мере один перекрывающий клапан, по меньшей мере один управляющий блок для управления перекрывающим клапаном, связанный с указанными по меньшей мере одним обнаружительным блоком и по меньшей мере одним перекрывающим клапаном, по меньшей мере один перекрывающий клапан содержит спусковое устройство и выполнен с возможностью аккумуляции энергии,причм состояние с аккумулированной энергией соответствует взведнному состоянию спускового устройства, указанный по меньшей мере один перекрывающий клапан дополнительно выполнен с возможностью совершения механической работы за счет аккумулированной энергии при получении управляющего сигнала, подаваемого соответствующим управляющим блоком и обеспечивающего приведение в действие спускового устройства, с отключением подачи жидкости, а указанный по меньшей мере один управляющий блок выполнен с возможностью подачи указанного управляющего сигнала при получении первого информирующего сигнала, подаваемого соответствующим обнаружительным блоком. Таким образом, отключение подачи жидкости осущуствляют посредством закрытия перекрывающего клапана за счет энергии, аккумулированной в перекрывающем клапане, что обеспечивает технический результат в виде снижения энергопотребления системы, е упрощении и увеличении е наджности вследствие того, что закрытие клапана не требует потребления дополнительной электроэнергии, а конструкция перекрывающего клапана упрощена, так как не требует преобразования электрической энергии в механическую для перемещения запорного устройства. Кроме того, упрощнная конструкция перекрывающего клапана существенно в меньшей степени подвержена влиянию закисания. В одном из вариантов реализации по меньшей мере один перекрывающий клапан системы выполнен с возможностью аккумуляции энергии, предварительно затраченной на совершение работы для открытия соответствующего перекрывающего клапана. В одном из вариантов реализации по меньшей мере один перекрывающий клапан выполнен с возможностью аккумуляции энергии, преобразованной из кинетической энергии жидкости. В одном из вариантов реализации по меньшей мере один перекрывающий клапан выполнен с возможностью аккумуляции энергии, преобразованной из тепловой энергии жидкости. Выполнение системы с возможностью дополнительной аккумуляции тепловой и/или кинетичекой энергии жидкости позволяет уменьшить энергопотребление системы от внешних источников электропитания и сделать ее энергонезависимой от них. В одном из вариантов реализации система содержит по меньшей мере один извещательный блок,связанный с соответствующим обнаружительным блоком и выполненный с возможностью индикации закрытия перекрывающего клапана при получении второго информирующего сигнала, подаваемого соответствующим обнаружительным блоком. В одном из предпочтительных вариантов реализации перекрывающий клапан расположен в одном корпусе с соответствующим управляющим блоком. В одном из предпочтительных вариантов реализации каждый обнаружительный блок, управляющий блок, извещательный блок содержит автономный элемент электропитания, выполненный с возмож-2 023121 ностью питания соответствующего блока. В одном из предпочтительных вариантов реализации элемент электропитания представляет собой первичный или вторичный химический источник тока. Использование автономных элементов электропитания для питания блоков системы позволяет создать систему, независимую от сети электропитания и не требующую источников резервного питания,подзаряжаемых от сети электрического тока, которые используются в известных системах в случае отсутствия питания от электросети. В одном из предпочтительных вариантов реализации по меньшей мере один управляющий блок содержит по меньшей мере два управляющих блока, а первые информирующие сигналы, получаемые различными управляющими блоками, являются различными. Благодаря этому любой первый информирующий сигнал, получаемый соответствующим управляющим блоком от соответствующего обнаружительного блока, не влияет на работу другого управляющего блока, связанного с другим обнаружительным блоком. В одном из предпочтительных вариантов реализации по меньшей мере один обнаружительный блок содержит по меньшей мере два обнаружительных блока, а вторые информирующие сигналы, подаваемые различными обнаружительными блоками, являются различными. Благодаря этому любой второй информирующий сигнал, получаемый соответствующим извещательным блоком от соответствующего обнаружительного блока, не влияет на работу другого извещательного блока, связанного с другим обнаружительным блоком. В одном из предпочтительных вариантов реализации информирующий сигнал является радиосигналом. Использование радиосигналов для связи управляющего блока и извещательного блока с обнаружительным блоком позволяет располагать блоки системы на удалении друг от друга и в случае необходимости независимо перемещать блоки в пространстве. При этом система не содержит проводов, связывающих блоки друг с другом, т.е. в ней нет элементов, которые проходят на значительное расстояние и которые могут быть повреждены на любом участке своей длины, следовательно, такая система удобнее в использовании и установке, а надежность такой системы выше в сравнении с системами, содержащими провода. Согласно второму аспекту настоящего изобретения указанная задача решена благодаря тому, что перекрывающий клапан, содержащий по меньшей мере одно аккумулирующее устройство для аккумуляции энергии и по меньшей мере одно запорное устройство, выполненное с возможностью перемещения под действием указанного аккумулирующего устройства для переведения перекрывающего клапана в закрытое положение, дополнительно содержит по меньшей мере одно магнитное устройство и по меньшей мере одно спусковое устройство, которое в открытом положении клапана взаимодействует с указанным по меньшей мере одним запорным устройством и удерживает указанное по меньшей мере одно аккумулирующее устройство в состоянии с аккумулированной энергией и которое выполнено с возможностью приведения в действие посредством магнитных сил, сообщаемых указанным магнитным устройством, с высвобождением аккумулированной энергии указанного аккумулирующего устройства, приведением в действие соответствующего запорного устройства и переводом клапана в закрытое положение. В одном из предпочтительных вариантов реализации перекрывающего клапана запорное устройство выполнено с возможностью фиксации в открытом положении посредством спускового устройства и возможностью фиксации в закрытом положении посредством аккумулирующего устройства. При этом запорное устройство, а соответственно и перекрывающий клапан может находиться в указанных открытом или закрытом положениях неограниченное время, так как для удержания запорного устройства в этих положениях не требуется затрат энергии. В одном из предпочтительных вариантов реализации приведение в действие посредством электромагнитных сил обеспечено при подаче управляющим блоком управляющего сигнала на магнитное устройство. В одном из предпочтительных вариантов реализации перекрывающий клапан дополнительно содержит возвращающее устройство, взаимодействующее с аккумулирующим устройством и запорным устройством и выполненное с возможностью приведения в действие этого запорного устройства с обеспечением аккумулирования энергии аккумулирующим устройством и переводом клапана в открытое положение. В одном из вариантов реализации аккумулирующее устройство содержит по меньшей мере один упругий элемент. Еще в одном варианте реализации аккумулирующее устройство содержит электрический, механический или гидравлический рекуператор энергии или устройство для химического или термического накопления энергии. Еще в одном варианте реализации аккумулирующее устройство содержит по меньшей мере одну катушку индуктивности. Еще в одном варианте реализации аккумулирующее устройство содержит по меньшей мере одно устройство для накопления заряда. Согласно третьему аспекту настоящего изобретения указанная задача решена благодаря тому, что способ отключения подачи жидкости при обнаружении протечки включает обнаружение протечки жидкости посредством по меньшей мере одного обнаружительного блока для обнаружения влаги, получение по меньшей мере одним управляющим блоком для управления перекрывающим клапаном первого информирующего сигнала, подаваемого соответствующим обнаружительным блоком, получение указанным по меньшей мере одним перекрывающим клапаном управляющего сигнала, подаваемого соответствующим управляющим блоком, и приведение в действие по меньшей мере одного спускового устройства соответствующего перекрывающего клапана при получении этим клапаном указанного управляющего сигнала с высвобождением энергии, аккумулированной по меньшей мере одним аккумулирующим устройством этого перекрывающего клапана, приведение в действие по меньшей мере одного запорного устройства соответствующего перекрывающего клапана под действием соответствующего аккумулирующего устройства с закрытием этого клапана и отключением подачи жидкости. В одном из вариантов реализации способ отключения дополнительно включает получение по меньшей мере одним извещательным блоком второго информирующего сигнала, подаваемого соответствующим обнаружительным блоком, и индикацию указанным извещательным блоком закрытия соответствующего перекрывающего клапана. В одном из предпочтительных вариантов реализации индикацию закрытия соответствующего перекрывающего клапана выполняют посредством подачи светового и/или звукового сигнала. Согласно четвертому аспекту настоящего изобретения указанная задача решена благодаря тому, что способ открытия перекрывающего клапана включает приведение в действие по меньшей мере одного возвращающего устройства перекрывающего клапана, взаимодействующего по меньшей мере с одним запорным устройством и по меньшей мере с одним аккумулирующим устройством этого клапана, с обеспечением аккумулирования энергии аккумулирующим устройством и переводом указанного клапана в открытое положение и взвод спускового устройства с фиксацией им запорного устройства в открытом положении. Согласно пятому аспекту изобретения указанная задача решена благодаря тому, что предложена система для обнаружения протечки жидкости, которая содержит по меньшей мере два обнаружительных блока для обнаружения влаги и по меньшей мере один извещательный блок, причем указанные по меньшей мере два обнаружительных блока и по меньшей мере один извещательный блок содержат автономные элементы электропитания, обеспечивающие питание указанных соответствующих блоков, и связаны посредством информирующего радиосигнала, причем информирующие радиосигналы, подаваемые различными обнаружительными блоками, являются различными. Ниже представлены примеры реализации изобретения со ссылками на сопроводительные чертежи. Указанные примеры служат для иллюстрации изобретения, но при этом не могут рассматриваться в ограничительном смысле. Объем защиты изобретения определен и ограничен формулой изобретения. Краткое описание чертежей На фиг. 1 представлена схема системы для отключения подачи жидкости; на фиг. 2 представлена схема системы для отключения подачи жидкости, которая содержит несколько перекрывающих клапанов; на фиг. 3 представлена функциональная схема обнаружительного блока; на фиг. 4 представлен в разрезе перекрывающий клапан согласно одному из вариантов реализации изобретения; на фиг. 5 представлен в разрезе перекрывающий клапан согласно еще одному варианту реализации изобретения; на фиг. 6 представлен в разрезе перекрывающий клапан согласно еще одному варианту реализации изобретения; на фиг. 7 представлен в разрезе перекрывающий клапан согласно еще одному варианту реализации изобретения; на фиг. 8 показан внешний вид извещательного блока, для сравнения габаритных размеров которого дополнительно показана зажигалка; на фиг. 9 показан внешний вид обнаружительного блока, для сравнения габаритных размеров которого дополнительно показана зажигалка; на фиг. 10 показан внешний вид обнаружительного блока в открытом положении. Подробное описание изобретения На фиг. 1 в качестве примера представлена схема системы 100 для отключения подачи жидкости,содержащая перекрывающий клапан 10, управляющий блок 20, обнаружительный блок 30 и извещательный блок 40. Перекрывающий клапан 10 установлен на легко доступном участке трубопровода 50, по которому транспортируется жидкость, таким образом, что при закрытии перекрывающего клапана 10 обеспечено предотвращение протечки жидкости и, соответственно, затопления помещения. Предпочтительно выполнение перекрывающего клапана 10 и управляющего блока 20 в одном корпусе. Обнаружительный блок 30 расположен в месте, в котором предположительно наличие жидкости в случае возникновения протечки в системе, транспортирующей жидкость, например в ванной комнате, в туалете, на кухне на полу или на стене, под раковинами, умывальниками, вблизи радиаторов системы отопления и т.д. В случае обнаружения протечки обнаружительный блок 30 передает первый информирующий сигналRS1 на управляющий блок 20. При получении первого информирующего сигнала, подаваемого обнаружительным блоком 30, управляющий блок 20 подает управляющий сигнал на перекрывающий клапан 10 для его закрытия. Кроме того, в случае обнаружения протечки обнаружительный блок 30 передает второй информирующий сигнал RS2 на оповещательный блок 40. При получении второго информирующего сигнала, подаваемого обнаружительным блоком 30, оповещательный блок 40 обеспечивает индикацию закрытия перекрывающего клапана 10 посредством подачи звукового и/или светового сигнала. Кроме того, индикация может быть обеспечена любым известным способом. Оповещательный блок 40 может быть расположен на удалении от перекрывающего клапана 10, например в жилых комнатах при использования системы 100 в квартирах или в помещениях, в которых находятся люди, в случае использования системы 100 в общественных и производственных помещениях. Оповещательный блок 40 размещают вблизи помещений, в которых предположительно находятся люди, для обеспечения оперативного извещения о закрытии клапана 10, а соответственно о перекрытии трубопровода 50. После извещения предполагается, что необходимо предпринять действия для устранения причин появления жидкости и далее необходимо открыть перекрывающий клапан 10 для восстановления движения потока жидкости в транспортирующей системе. Система 100 может содержать в дополнение к уже имеющимся блокам дополнительные обнаружительный и/или извещательный блоки (не показаны на схеме). Такой вариант осуществления изобретения может быть использован, например, при размещении одного перекрывающего клапана на общем трубопроводе, который далее разветвляется на участки, а возможные протечки могут быть обнаружены обнаружительными блоками независимо друг от друга на участках, вблизи которых они расположены. При получении информирующего сигнала от любого из обнаружительных блоков управляющий блок передает управляющий сигнал на перекрывающий клапан для его закрытия. Каждый обнаружительный блок может быть связан с несколькими извещательными блоками, которые можно располагать в разных помещениях, а также все обнаружительные блоки могут быть связаны с одним извещательным блоком. Таким образом, размещая каждый обнаружительный блок в месте предполагаемой протечки, можно обеспечить контроль возникновения протечки на большей территории. Такую систему можно использовать, например, в квартире или доме, которые имеют большую площадь. На фиг. 2 в качестве примера представлена схема системы 200 для отключения подачи жидкости,которая содержит два перекрывающих клапана 10, 11, управляющие блоки 20, 21, обнаружительные блоки 30, 31 и извещательные блоки 40, 41. Клапаны 10 и 11 показаны установленными на общем трубопроводе 50, но могут быть установлены на разных трубопроводах. Перекрывающие клапаны 10, 11 соединены с соответствующими управляющими блоками 20, 21. Блок 20 выполнен с возможностью получения первого информирующего сигнала RS1, подаваемого соответствующим обнаружительным блоком 30, блок 21 выполнен с возможностью получения первого информирующего сигнала RS11, подаваемого соответствующим обнаружительным блоком 31. Извещательный блок 40 выполнен с возможностью получения второго информирующего сигнала RS2, подаваемого соответствующим обнаружительным блоком 30, извещательный блок 41 выполнен с возможностью получения второго информирующего сигналаRS21, подаваемого соответствующим обнаружительным блоком 31. Блок 20 выполнен с возможностью подачи управляющего сигнала на соответствующий клапан 10 для его закрытия, блок 21 выполнен с возможностью подачи управляющего сигнала на соответствующий клапан 11 для его закрытия. Особенностью изобретения является то, что при передаче радиосигнала различные обнаружительные блоки используют различные коды, благодаря чему обеспечено закрытие только соответствующего клапана. Таким образом, исключено влияние обнаружительного блока на несоответствующий перекрывающий клапан, например при обнаружении протечки обнаружительным блоком 31 будет закрыт перекрывающий клапан 11, а индикация о закрытии клапана 11 будет обеспечена блоком 41, причем клапан 10 останется в открытом положении, а извещательный блок 40 не будет подавать извещающий сигнал, пока блоком 30 не обнаружена протечка. Система подобная системе 200 может быть использована, например, в многоквартирном доме, т.к. одинаковые устройства (например, клапаны, блоки) могут действовать без взаимного влияния на ограниченной территории. На схеме показана система 200, содержащая два перекрывающих клапана, причем, очевидно, что она может содержать более двух перекрывающих клапанов, каждый из которых может быть связан с соответстующим управляющим блоком, каждый управляющий блок может быть связан по меньшей мере с одним соответствующим обнаружительным блоком, а каждый обнаружительный блок может быть связан по меньшей мере с одним соответствующим извещательным блоком. В качестве примера может быть приведена система для отключения подачи жидкости в водопроводной или отопительной системе многоквартирного дома, в котором на трубопроводе, доступ к которому имеется из подъезда, может быть установлен по меньшей мере один перекрывающий клапан с управляющим блоком, а в каждой квартире на трубопроводах установлены дополнительные перекрывающие клапаны с соответствующими дополнительными управляющими блоками; в предположительном, вероятном месте протечки трубопровода, связанного с соответствующим перекрывающим клапаном, расположены соответствующие обнаружительные блоки. Такая разветвленная система позволяет в случае ава-5 023121 рийной ситуации обнаружить протечку и отключить подачу жидкости в соответствующий участок трубопровода, в котором обнаружена протечка и таким образом, предотвратить затопление. Кроме того, в системе для многоквартирного дома, каждый обнаружительный блок связан с соответствующим извещательным блоком и в случае отключения подачи жидкости место возникновения протечки может быть оперативно найдено, а причина возникновения протечки оперативно устранена. В приведенном выше примере при обнаружении протечки обнаружительный блок подает первый информирующий сигнал на соответствующий управляющий блок и второй информирующий сигнал на соответствующий извещательный блок, причем указанный первый информирующий сигнал обнаружительного блока приводит к подаче управляющего сигнала определенным управляющим блоком, связанным с указанным обнаружительным блоком, на определенный перекрывающий клапан для отключения подачи жидкости, а второй информирующий сигнал приводит в действие соответствующий определенный извещательный блок. Таким образом, в случае обнаружения протечки срабатывает перекрывающий клапан, связанный с участком трубопровода, на котором обнаружена протечка и соответствующий извещательный блок показывает посредством индикации, на каком участке произошла протечка, перекрывающие клапаны и извещательные блоки, расположенные на других участках, не приводятся в действие посредством подачи сигналов не связанным с ними обнаружительным блоком, тем самым указанная система защищена от ложного срабатывания перекрывающих клапанов, установленных на исправных участках трубопровода, и приведения в действие извещательных блоков, соотносящихся с открытыми перекрывающими клапанами на исправных участках через соответствующие обнаружительные блоки. На фиг. 3 представлена функциональная схема приведенного в качестве примера обнаружительного блока 30. Обнаружительный блок 30 содержит датчик 32 влаги, микроконтроллер 33, радиопередатчик 34, звукоизлучатель 35, антенну 36 и элемент 37 электропитания. Датчик 32 влаги основан на принципе электрической проводимости жидкости. Когда проводимость между контактами датчика 32 влаги достигает некоторой заданной величины, микроконтроллер 33 выходит из режима ожидания, включает звукоизлучатель 35 и передает сигнал, содержащий определенную кодовую последовательность, на радиопередатчик 34. Радиопередатчик 34 при помощи антенны 36 передает первый информирующий радиосигнал на управляющий блок и второй информирующий радиосигнал на извещателыный блок. Радиопередатчик передает сигнал непродолжительное время, затем делает паузу и возобновляет передачу сигнала на непродолжительное время, таким образом, что дает возможность работать другим устройствам, использующим эту радиочастоту. Предпочтительно радиосигнал имеет частоту в диапазоне 433 МГц, в так называемом LPD диапазоне, в котором выделено 69 каналов для носимых радиостанций с выходной мощностью передатчика не более 0,01 Вт. Электропитание всех элементов обнаружительного блока 30 осуществляется от автономного элемента 37 электропитания. Обнаружительный блок потребляет энергию при обнаружении протечек и передаче сигналов. В режиме ожидания обнаружительный блок имеет крайне малое энергопотребление. Причем, в заявляемой системе для питания всех блоков системы предпочтительно используют автономные элементы электропитания, например первичные химические источники тока типоразмера АА,причем благодаря конструкции системы, в которой в режиме ожидания блоки системы потребляют крайне мало энергии, срок службы элементов электропитания до замены составляет не менее 10 лет. Кроме того, благодаря конструкции системы относительная продолжительность режима ожидания увеличена в сравнении с другими режимами, и соответственно в целом общее энергопотребление системы снижено. Кроме того, изобретение не ограничено использованием только первичных химических источников тока любого типа и вида, например угольно-цинковых, щелочных, литиевых и т.п., называемых иначе гальваническими элементами, также возможно использование вторичных химических источников тока, называемых иначе электрическими аккумуляторами, например никель-цинковых (NiZn), никель-металлгидридных (NiMH), никель-кадмиевых (NiCd) и др. На фиг. 9 показан внешний вид обнаружительного блока 30. Обнаружительный блок 30 имеет небольшие размеры, которые можно оценить при сравнении с показанной известной зажигалкой. Таким образом, обнаружительный блок 30 может быть расположен в пространстве небольшого размера, например под ванной или вблизи водопроводных труб. На фиг. 10 показан внешний вид обнаружительного блока 30 в открытом положении. В корпусе обнаружительного блока 30 основную часть пространства занимают элементы 37 электропитания, которые и задают габаритные размеры обнаружительного блока 30. На фиг. 8 показан внешний вид извещательного блока 40, для сравнения габаритных размеров которого дополнительно показана зажигалка. Извещательный блок 40 благодаря своим небольшим размерам может быть расположен в любом удобном месте в помещении, например внутри шкафа, на полке и т.д. Благодаря тому, что обнаружительный блок 30 связан с управляющим блоком и/или извещательным блоком по радиоканалу, а питание обнаружительного блока, управляющего блока и извещательного блока обеспечено автономными элементами электропитания, установка системы является несложной ввиду отсутствия проводов, соединяющих блоки друг с другом и с питающей сетью, причем блоки могут быть легко перенесены на новое место и надежность работы каждого блока в отличие от известных уст-6 023121 ройств не зависит от внешних факторов, таких как надежность соединительных проводов и питающей сети. Дополнительно система для отключения подачи жидкости может содержать дистанционный пульт управления. Дистанционный пульт управления выполнен с возможностью передачи третьего информирующего сигнала на управляющий блок. При получении указанного третьего информирующего сигнала управляющий блок подает управляющий сигнал на перекрывающий клапан для его закрытия. Таким образом, при использовании системы, содержащей дистанционный пульт управления, пользователь может перевести перекрывающий клапан в закрытое положение по своему усмотрению. Пользователь может использовать такую систему, когда собирается покинуть помещение или предполагает свое долгое отсутствие, например предполагает отправиться в отпуск, при этом пользователь заранее переводит клапан в закрытое положение и тем самым предотвращает протечку жидкости, затопление помещения и индикацию закрытия перекрывающего клапана, осуществляемую извещательным блоком. Таким образом,пользователь имеет выбор и по своему усмотрению он может посредством пульта дистанционного управления перевести перекрывающий клапан в закрытое положение или оставить его открытым. В последнем случае клапан будет переведен в закрытое положение автоматически системой в случае обнаружения протечки обнаружительным блоком. Кроме того, система для отключения подачи жидкости может дополнительно содержать GSMмодуль. Указанный GSM-модуль выполнен с возможностью передачи и получения SMS-сообщений. Пользователь имеет возможность отправить SMS-сообщение, например, посредством мобильного телефона или интернета на GSM-модуль. При получении сообщения от пользователя GSM-модуль передает четвертый информирующий сигнал на управляющий блок, который в свою очередь передает управляющий сигнал на перекрывающий клапан для его закрытия. Таким образом, пользователь имеет возможность по своему усмотрению перевести перекрывающий клапан в закрытое положение. Кроме того, в случае обнаружения протечки обнаружительный блок выполнен с возможностью передачи пятого информирующего сигнала на GSM-модуль, который в свою очередь отправляет пользователю SMS-сообщение об обнаружении протечки обнаружительным блоком и закрытии перекрывающего клапана. Таким образом, пользователь дистанционно информирован о протечке и закрытии перекрывающего клапана и имеет возможность оперативно предпринять необходимые меры. В случае использования в системе GSM-модуля возможны помимо приведенных примеров и другие варианты взаимодействия блоков системы и пользователя, которые очевидны для специалиста в данной области техники. Кроме того, система для отключения подачи жидкости может дополнительно содержать откачивающее устройство (не показано). Указанное откачивающее устройство, содержащее насос, выполнено с возможностью откачки жидкости при получении шестого информирующего сигнала от обнаружительного блока. Такое откачивающее устройство может быть расположено, например, в подвале. Система, содержащая откачивающее устройство, дополнительно обеспечивает предотвращение затопления помещения в случаях, когда произошло накопление жидкости до перекрытия перекрывающего клапана или в случаях, когда перекрытия клапана не произошло, или протечка произошла в таком месте трубопровода,которое не может быть перекрыто перекрывающим клапаном. Указанные первый, второй, третий, четвертый, пятый и/или шестой информирующие сигналы предпочтительно представляют собой радиосигналы, передаваемые по радиоканалу в диапазоне 433 МГц. На фиг. 4 представлен в разрезе перекрывающий клапан 10 согласно одному из вариантов реализации изобретения. Перекрывающий клапан 10 содержит магнитное устройство, выполненное в виде катушки 5 индуктивности, и спусковое устройство, выполненное в виде стержня 1. Перекрывающий клапан 10 также содержит аккумулирующее устройство, выполненное в виде пружины 3, возвращающее устройство 4, запорное устройство, выполненное в виде штока 2, имеющего стопорную часть 6. На основании штока 2 закреплена пята 8 с уплотнительным резиновым кольцом (не показано). На фиг. 4 перекрывающий клапан 10 показан в открытом положении, называемом также исходным. Направление потока жидкости показано стрелкой. В открытом положении клапана 10 шток 2 находится в исходном положении, в котором удерживается посредством стержня 1 через стопорную часть 6. При этом аккумулирующее устройство находится в состоянии с аккумулированной потенциальной энергией, в данном примере осуществления изобретения пружина 3 находится в сжатом состоянии, т.е. в состоянии с аккумулированной потенциальной энергией. При нахождении перекрывающего клапана 10 в открытом положении затрат энергии не требуется. Переход клапана 10 из открытого положения в закрытое происходит при получении клапаном 10 управляющего сигнала, подаваемого управляющим блоком. Управляющий сигнал представляет собой кратковременный электрический сигнал, передаваемый на катушку 5 индуктивности. Под действием электромагнитных сил катушки 5 стержень 1 движется таким образом, что освобождает шток и сжатую пружину 3. Так как потенциальная энергия стремится к нулю, пружина 3 разжимается и производит работу по перемещению штока 2 в конечное положение за счет аккумулированной ранее энергии. Аккумулированная энергия расходуется за короткое время, что позволяет пружине развивать большую мощность для перемещения штока 2. При движении штока 2 в конечное положение пята 8 движется вместе с ним и перекрывает проходное отверстие 7 с перекрытием подачи жидкости. Резиновое кольцо уплотняет место перекрытия. Таким образом, закрытие перекрывающего клапана происходит автоматически при подаче управляющим блоком управляющего сигнала на перекрывающий клапан. Когда на катушку индуктивности перекрывающего клапана управляющий блок подает управляющий электрический сигнал, на спусковое устройство действуют электромагнитные силы, сообщаемые катушкой, указанные силы приводят в действие спусковое устройство, которое освобождает запорное устройство, и оно оказывается незафиксированным и приводится в действие посредством энергии, аккумулированной в аккумулирующем устройстве. Таким образом, энергия, необходимая для приведения запорного устройства в действие, сообщена, например пользователем, заранее при совершении работы и аккумулирована в аккумулирующем элементе, т.е. для приведения в действие запорного устройства не требуется затрат электроэнергии. Для приведения в действие спускового устройства, которое является инициирующим для приведения в действие запорного устройства, требуется электроэнергия для подачи короткого электрического импульса на катушку индуктивности. Так как энергоемкая работа по закрытию перекрывающего клапана совершается за счет энергии, полученной в процессе предварительно совершенной работы по открытию клапана, а электроэнергия необходимая исключительно для совершения инициирующего приведения в действие спускового устройства, в результате которого освобождается запорное устройство, мала, то затраты электроэнергии для функционирования такого клапана невелики и могут быть обеспечены автономными элементами электропитания, например первичными или вторичными химическими источниками тока. Таким образом, закрытие перекрывающего клапана происходит автоматически, а открытие клапана происходит в результате совершения механической работы. Для перехода клапана из открытого положения в закрытое требуется электроэнергия, которую управляющий блок получает от элементов электропитания управляющего блока и расходует для подачи управляющего сигнала. Для фиксации перекрывающего клапана 10 в закрытом положении затрат энергии не требуется, так как пята 8 герметично закрывает отверстие 7 силой действия пружины 3. Для открытия перекрывающего клапана 10 посредством возвращающего устройства 4 возвращают шток 2 в исходное положение. За счет работы, совершаемой в процессе возвращения штока 2 в исходное положение, аккумулирующее устройство, например, пружина 3 аккумулирует энергию, достаточную для закрытия перекрывающего клапана 10 в дальнейшем. Для фиксации штока 2 в исходном положении воздействуют на стержень 1 с обеспечением фиксации через стопорную часть 6 штока 2 в исходном положении, одновременно с этим в управляющем блоке реализуется электронная установка состояния "открыто" перекрывающего клапана 10. Такое воздействие на стержень 1 может быть осуществлено, например, посредством нажатия кнопки на управляющем блоке, или любым другим способом, позволяющим посредством спускового устройства зафиксировать запорное устройство 2. На фиг. 5 представлен в разрезе перекрывающий клапан 10 согласно одному из вариантов реализации изобретения. Перекрывающий клапан 10 показан в открытом положении, называемом также исходным. Направление потока жидкости показано стрелкой. Элементы, имеющие одинаковое назначение,обозначены такими же номерами, что и элементы, описанные в предыдущем варианте реализации, показанном на фиг. 4. Вороток 6, жестко связанный со штоком 2, выполняет функцию стопора. Переход клапана 10 из открытого положения в закрытое происходит при получении клапаном 10 управляющего сигнала, подаваемого управляющим блоком. Управляющий сигнал представляет собой электрический сигнал, переданный на катушку 5 индуктивности. Под действием электромагнитных сил катушки 5 спусковое устройство, выполненное в виде стержня 1, движется таким образом, что освобождает вороток 6. Под действием пружины 17 вращения и за счет аккумулированной ею энергии вороток 6 и жеско связанный с ним шток 2 поворачиваются вокруг оси штока на 90 градусов, а шаровой механизм клапана, жестко связанный со штоком 2, перекрывает подачу жидкости. Для нахождения перекрывающего клапана 10 в закрытом или открытом положениях затрат энергии не требуется. Для переведения перекрывающего клапана из открытого положения в закрытое управляющий блок расходует электроэнергию, полученную от своих элементов электропитания, на подачу управляющего сигнала на перекрывающий клапан 10. Для открытия перекрывающего клапана 10 необходимо возвращающее устройство, например рукоятку 4, повернуть на 90 в направлении, обратном направлению вращения воротка 6 и штока 2, чтобы вернуть их в исходное положение. За счет работы, совершаемой в процессе возвращения штока 2 в исходное положение, пружина 17 аккумулирует энергию, достаточную для закрытия перекрывающего клапана 10 в дальнейшем. Для фиксации штока 2 в исходном положении воздействуют на стержень 1 таким образом, что фиксируют через вороток 6 шток 2 в исходном положении, при этом в управляющем блоке реализуется электронная установка состояния "открыто" перекрывающего клапана 10. На фиг. 6 представлен в разрезе перекрывающий клапан 10 согласно одному из вариантов реализации изобретения. Перекрывающий клапан 10 показан в открытом положении. Направление потока жидкости показано стрелкой. Элементы, имеющие одинаковое назначение, обозначены такими же номерами,что и элементы, описанные в варианте реализации, показанном на фиг. 4. Перекрывающий клапан 10 содержит подпружиненный фиксатор 9, закрепленный на оси 12. Переход клапана 10 из открытого положения в закрытое положение происходит при получении клапаном 10 управляющего сигнала, подаваемого управляющим блоком. Управляющий сигнал представляет собой электрический сигнал, переданный на катушку 5 индуктивности. Под действием электромагнитных сил катушки 5 спусковое уст-8 023121 ройство, выполненное в виде стержня 1, приводится в действие и взаимодействует с фиксатором 9, например, ударяет по концу фиксатора 9. Фиксатор 9 поворачивается на оси 12 и освобождается из зацепления со стопорной частью 6 штока 2. Пружина 3 разжимается и производит работу по перемещению штока 2 в конечное положение за счет аккумулированной ранее энергии. Аккумулированная энергия расходуется за короткое время, что позволяет пружине 3 развивать большую мощность для перемещения штока 2 и, соответственно, перекрытия подачи жидкости. Как и в предыдущих вариантах реализации для переведения перекрывающего клапана 10 из открытого положения в закрытое положение управляющий блок расходует электроэнергию, полученную от своих элементов электропитания, на подачу управляющего сигнала на перекрывающий клапан. Для нахождения перекрывающего клапана 10 в закрытом или открытом положениях затрат энергии не требуется. Для открытия перекрывающего клапана 10 необходимо потянуть возвращающее устройство, например рукоятку 4, таким образом, что шток 2 окажется в исходном положении. Для фиксации штока 2 в исходном положении воздействуют на стержень 1 таким образом, что оно возвращается в свое исходное состояние, при этом подпружиненный фиксатор 9 возвращается в свое исходное положение, в котором он фиксирует шток 2, причем в управляющем блоке реализуется электронная установка состояния "открыто" перекрывающего клапана 10. На фиг. 7 представлен в разрезе перекрывающий клапан 10 согласно одному из вариантов реализации изобретения. Перекрывающий клапан 10 содержит аккумулирующее устройство, выполненное в виде механического рекуператора 13, магнитное устройство, содержащее внешнюю полумуфту магнитной муфты 14 и спусковое устройство, содержащее внутреннюю полумуфту магнитной муфты 14, гайку 15 и винт 16 в качестве запорного устройства, на основании которого закреплена пята 8. Перекрывающий клапан 10 показан в открытом положении. Направление потока жидкости показано стрелкой. Переход клапана 10 из открытого положения в закрытое положение происходит при получении клапаном 10 управляющего сигнала, подаваемого управляющим блоком. Управляющий сигнал представляет собой электрический импульс, переданный на магнитную муфту 14. При получении управляющего сигнала происходит замыкание внешней полумуфты магнитной муфты 14 и спусковое устройство, содержащее внутреннюю полумуфту магнитной муфты 14 приводится в действие. За счет энергии, предварительно накопленной и сохраненной в рекуператоре 13, винт 16 вращается в жестко закрепленной гайке 15, переходит в конечное положение, перекрывает проходное отверстие 7 и, соответственно, перекрывает подачу жидкости. При открытии перекрывающего клапана 10 совершаемая при подъеме винта 16 работа преобразуется в энергию, в данном примере в энергию вращения маховика и накапливается в механическом рекуператоре 13. Кроме того, в любом из приведенных вариантов реализации перекрывающего клапана дополнительно может быть использована аккумуляция кинетической энергии жидкости и/или тепловой энергии жидкости. В варианте реализации, в котором используют тепловую энергию жидкости, перекрывающий клапан 10 дополнительно содержит по меньшей мере один термоэлектрический преобразователь, например элемент Пельтье, а аккумулирующее устройство перекрывающего клапана содержит по меньшей мере одно устройство для накопления заряда. Указанное устройство для накопления заряда выполнено, например, в виде конденсатора или суперконденсатора. Тепловая энергия жидкости посредством термоэлектрического преобразователя преобразуется в электрическую энергию, которую накапливают в устройстве для накопления заряда. Накопленную электрическую энергию используют для приведения в действие спускового устройства посредством передачи этой энергии магнитной системе перекрывающего клапана. В варианте реализации, в котором используют кинетическую энергию жидкости, перекрывающий клапан 10 дополнительно содержит по меньшей мере одну турбину, а аккумулирующее устройство перекрывающего клапана содержит по меньшей мере одно устройство для накопления заряда. Указанное устройство для накопления заряда выполнено, например, в виде конденсатора или суперконденсатора. Кинетическая энергия жидкости посредством турбины преобразуется в электрическую энергию, которую накапливают в устройстве для накопления заряда. Накопленную электрическую энергию используют для приведения в действие спускового устройства посредством передачи этой энергии магнитной системе перекрывающего клапана. Таким образом, энергия, необходимая для закрытия перекрывающего клапана может быть полностью накоплена в перекрывающем клапане. В этом случае энергия необходимая для приведения в действие спуского устройства поступает из устройства для накопления заряда, а энергия, необходимая для переведения запорного устройства из исходного положения в конечное положение, накоплена при открытии перекрывающего клапана и подается посредством пружины аккумулирующего устройства. Кроме того, перекрывающий клапан 10 может быть реализован с возможностью использования кинетической и/или тепловой энергии жидкости для открытия клапана. В этом случае перекрывающий клапан содержит по меньшей мере два независимых устройства для накопления заряда, а возвращающее устройство перекрывающего клапана содержит по меньшей мере одну катушку индуктивности. Одно из указанных устройств для накопления заряда, связанное с магнитным устройством, подает электрическую энергию магнитному устройству для приведения в действие спускового устройства. Второе устройство для накопления заряда, связанное с возвращающим устройством, подает электрическую энергию на катушку индуктивности возвращающего устройства. Посредством электромагнитных сил, сообщаемых катушкой индуктивности, запорное устройство переводят в исходное положение, при этом происходит открытие перекрывающего клапана и аккумуляция энергии в пружине аккумулирующего устройства. Таким образом, например, электрическая энергия, накопленная в конденсаторе, может быть преобразована в потенциальную энергию пружины при открытии перекрывающего клапана. Для фиксации запорного устройства, посредством взвода спускового устройства может быть также использована электрическая энергия, накопленная в одном из устройств для накопления заряда. В этом случае магнитное устройство получает электрическую энергию от устройства для накопления заряда, а посредством магнитных сил, сообщаемых магнитным устройством, спусковое устройство приводят в исходное положение. Таким образом, в предлагаемом перекрывающем клапане реализован следующий принцип действия: в процессе открытия клапана совершают работу по переведению запорного устройства в исходное положение, в котором энергия, затраченная на совершение работы, аккумулирована аккумулирующим устройством, для фиксации запорного устройства в исходном положении взводят спусковое устройство. Когда перекрывающий клапан находится в открытом положении, запорное устройство и спусковое устройство находятся в соответствующих исходных положениях, при этом энергия, аккумулированная в аккумулирующем элементе, имеет максимальное значение. Открытое положение клапана является стабильным, для нахождения клапана в открытом положении не требуется затрат энергии, а чтобы перевести клапан из открытого положения требуется совершить работу. При получении перекрывающим клапаном управляющего сигнала, подаваемого управляющим блоком, под действием электромагнитных сил,сообщаемых катушкой индуктивности, спусковое устройство приводится в действие и при этом освобождает запорное устройство и аккумулирующее устройство,которое выводит запорное устройство из исходного положения. В этом процессе энергия, аккумулированная аккумулирующим элементом, расходуется на переведение запорного устройства в закрытое положение, в котором перекрывающий клапан,соответственно, находится в закрытом положении. Закрытое положение клапана характеризуется минимальным значением потенциальной энергии и является стабильным, для нахождения клапана в закрытом положении не требуется затрат энергии, а чтобы перевести клапан из закрытого положения требуется совершить работу. Для открытия клапана совершают работу, и цикл начинается сначала. При этом работа для открытия клапана может быть выполнена, например пользователем. В других вариантах реализации работа для открытия клапана производится за счет электрической энергии, накопленной в устройстве для накопления заряда. Таким образом, во всех приведенных примерах осуществления перекрывающего клапана реализован принцип, включающий накопление и сохранение энергии, выработанной при совершении работы при открытии клапана, и возможность быстрого высвобождения накопленной энергии за счет короткого электрического импульса. Кроме того, для работы перекрывающего клапана может быть использована кинетическая и/или тепловая энергия жидкости. В качестве аккумулирующего устройства могут быть использованы различные известные материалы и элементы, например природные и синтетические материалы, обладающие достаточной упругостью и способные накапливать потенциальную энергию, например пружины сжатия, кручения, спиральные,резина, стальные полосы, дерево, тканые и волокнистые материалы, а также электрические, механические, гидравлические рекуператоры энергии, различные устройства для термического и химического накопления энергии и пр. В качестве спусковых устройств могут применяться штоки, фиксаторы, курки, стержни, электрические замыкатели, полумуфты магнитных муфт, бойки, клапаны и пр. в зависимости от типа накопителя энергии. В качестве запорных устройств могут применяться штоки, винты и пр. Перекрывающий клапан может быть выполнен в виде проходного или поворотного клапана. Система для отключения подачи жидкости предназначена для многократного использования и не требует замены каких-либо элементов после ее срабатывания. Питание системы обеспечено от автономных элементов электропитания, а связь между всеми ее блоками происходит по радиоканалу посредством радиосигналов. Необходимо отметить, что варианты реализации изобретения, приведенные в настоящем описании,служат лишь примером и не имеют целью ограничить объм изобретения. Сущность и объм настоящего изобретения всецело определены нижеследующей формулой изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Система для отключения подачи жидкости, содержащая по меньшей мере один блок обнаружения влаги,по меньшей мере один перекрывающий клапан,по меньшей мере один управляющий блок для управления перекрывающим клапаном, связанный с указанными по меньшей мере одним блоком обнаружения и по меньшей мере одним перекрывающим клапаном,отличающаяся тем, что указанная система включает в себя по меньшей мере один перекрывающий клапан, содержащий спусковое устройство,указанный по меньшей мере один перекрывающий клапан, содержащий спусковое устройство, выполнен с возможностью аккумуляции энергии, причм состояние с аккумулированной энергией соответствует взведнному состоянию спускового устройства,указанный по меньшей мере один перекрывающий клапан дополнительно выполнен с возможностью совершения механической работы за счет аккумулированной энергии при получении управляющего сигнала, подаваемого соответствующим управляющим блоком и обеспечивающего приведение в действие спускового устройства с отключением подачи жидкости,а указанный по меньшей мере один управляющий блок выполнен с возможностью подачи указанного управляющего сигнала при получении первого информирующего сигнала, подаваемого соответствующим блоком обнаружения. 2. Система по п.1, в которой указанный по меньшей мере один перекрывающий клапан выполнен с возможностью аккумуляции энергии, предварительно затраченной на совершение работы для открытия соответствующего перекрывающего клапана. 3. Система по пп.1-2, в которой указанный по меньшей мере один перекрывающий клапан выполнен с возможностью аккумуляции энергии, преобразованной из кинетической энергии жидкости. 4. Система по пп.1-3, в которой указанный по меньшей мере один перекрывающий клапан выполнен с возможностью аккумуляции энергии, преобразованной из тепловой энергии жидкости. 5. Система по п.1-4, отличающаяся тем, что она содержит по меньшей мере один блок оповещения,связанный с соответствующим блоком обнаружения и выполненный с возможностью индикации закрытия перекрывающего клапана при получении второго информирующего сигнала, подаваемого соответствующим блоком обнаружения. 6. Система по пп.1-5, в которой перекрывающий клапан расположен в одном корпусе с соответствующим управляющим блоком. 7. Система по пп.1-6, в которой указанный по меньшей мере один блок обнаружения содержит автономный элемент питания, выполненный с возможностью питания этого блока. 8. Система по пп.1-7, в которой указанный по меньшей мере один управляющий блок содержит автономный элемент питания, выполненный с возможностью питания этого блока. 9. Система по пп.5-8, в которой указанный по меньшей мере один блок оповещения содержит автономный элемент питания, выполненный с возможностью питания этого блока. 10. Система по пп.7-9, в которой элемент питания представляет собой первичный или вторичный химический источник тока. 11. Система по пп.1-10, в которой указанный по меньшей мере один управляющий блок содержит по меньшей мере два управляющих блока, а первые информирующие сигналы, получаемые различными управляющими блоками, являются различными. 12. Система по п.6, в которой указанный по меньшей мере один блок обнаружения содержит по меньшей мере два блока обнаружения, а вторые информирующие сигналы, подаваемые различными блоками обнаружения, являются различными. 13. Система по пп.6-12, в которой индикация закрытия перекрывающего клапана обеспечена посредством подачи светового и/или звукового сигнала. 14. Система по пп.1-13, в которой указанный по меньшей мере один перекрывающий клапан выполнен с возможностью закрытия при получении соответствующим управляющим блоком третьего информирующего сигнала, подаваемого по меньшей мере одним дистанционным пультом управления. 15. Система по пп.1-14, которая содержит по меньшей мере один GSM-модуль, связанный с соответствующим управляющим блоком и выполненный с возможностью получения SMS-сообщения от пользователя и возможностью подачи четвертого информирующего сигнала на соответствующий управляющий блок для закрытия соответствующего перекрывающего клапана. 16. Система по пп.1-15, которая содержит по меньшей мере один GSM-модуль, связанный с соответствующим блоком обнаружения и выполненный с возможностью отправки SMS-сообщения пользователю при получении пятого информирующего сигнала, подаваемого соответствующим блоком обнаружения. 17. Система по пп.1-16, которая содержит по меньшей мере одно откачивающее устройство, связанное с соответствующим блоком обнаружения и выполненное с возможностью откачки жидкости при получении шестого информирующего сигнала, подаваемого соответствующим блоком обнаружения. 18. Система по пп.1-17, в которой первый, второй, третий, четвертый, пятый и/или шестой информирующий сигнал является радиосигналом. 19. Перекрывающий клапан для использования в системе по п.1, содержащий по меньшей мере одно аккумулирующее устройство для аккумуляции энергии и по меньшей мере одно запорное устройство,выполненное с возможностью перемещения под действием указанного аккумулирующего устройства для переведения перекрывающего клапана в закрытое положение, отличающийся тем, что он дополнительно содержит по меньшей мере одно магнитное устройство и по меньшей мере одно спусковое устройство, которое в открытом положении клапана взаимодействует с указанным по меньшей мере одним запорным устройством и удерживает указанное по меньшей мере одно аккумулирующее устройство в состоянии с аккумулированной энергией и которое выполнено с возможностью приведения в действие посредством магнитных сил, сообщаемых указанным магнитным устройством, с высвобождением аккумулированной энергии указанного аккумулирующего устройства, приведением в действие соответствующего запорного устройства и переводом клапана в закрытое положение. 20. Перекрывающий клапан по п.19, в котором запорное устройство выполнено с возможностью фиксации в открытом положении посредством спускового устройства и возможностью фиксации в закрытом положении посредством аккумулирующего устройства. 21. Перекрывающий клапан по пп.19-20, в котором указанное приведение в действие посредством электромагнитных сил обеспечено при подаче управляющим блоком управляющего электрического сигнала на магнитное устройство. 22. Перекрывающий клапан по пп.19-21,в котором указанное по меньшей мере одно магнитное устройство содержит по меньшей мере одну катушку индуктивности. 23. Перекрывающий клапан по пп.19-21, в котором указанное по меньшей мере одно магнитное устройство представляет собой внешнюю полумуфту магнитной муфты, а указанное по меньшей мере одно спусковое устройство содержит внутреннюю полумуфту магнитной муфты. 24. Перекрывающий клапан по пп.19-23, который дополнительно содержит возвращающее устройство, взаимодействующее с аккумулирующим устройством и запорным устройством и выполненное с возможностью приведения в действие этого запорного устройства с обеспечением аккумулирования энергии аккумулирующим устройством и переводом клапана в открытое положение. 25. Перекрывающий клапан по п.24, в котором возвращающее устройство содержит по меньшей мере одну катушку индуктивности. 26. Перекрывающий клапан по пп.19-25, в котором аккумулирующее устройство содержит по меньшей мере один упругий элемент. 27. Перекрывающий клапан по пп.19-25, в котором аккумулирующее устройство содержит по меньшей мере один электрический, механический или гидравлический рекуператор энергии или устройство для химического или термического накопления энергии. 28. Перекрывающий клапан по пп.19-27, в котором аккумулирующее устройство содержит по меньшей мере одно устройство для накопления заряда. 29. Перекрывающий клапан по п.28, в котором устройство для накопления заряда представляет собой конденсатор или суперконденсатор. 30. Перекрывающий клапан по пп.19-29, который содержит по меньшей мере один термоэлектрический преобразователь, выполненный с возможностью преобразования тепловой энергии жидкости в электрическую энергию и связанный с указанным по меньшей мере одним аккумулирующим устройством. 31. Перекрывающий клапан по п.30, в котором указанный по меньшей мере один термоэлектрический преобразователь представляет собой элемент Пельтье. 32. Перекрывающий клапан по пп.19-31, который содержит по меньшей мере одну турбину, выполненную с возможностью преобразования кинетической энергии жидкости в электрическую энергию и связанную с указанным по меньшей мере одним аккумулирующим устройством. 33. Способ отключения подачи жидкости при обнаружении протечки, осуществляющийся с использованием системы по п.1, включающий обнаружение протечки жидкости посредством по меньшей мере одного блока обнаружения влаги,получение по меньшей мере одним управляющим блоком для управления перекрывающим клапаном первого информирующего сигнала, подаваемого соответствующим блоком обнаружения,получение указанным по меньшей мере одним перекрывающим клапаном управляющего сигнала,подаваемого соответствующим управляющим блоком, приведение в действие по меньшей мере одного спускового устройства соответствующего перекрывающего клапана при получении этим клапаном указанного управляющего сигнала с высвобождением энергии, аккумулированной по меньшей мере одним аккумулирующим устройством этого перекрывающего клапана, и приведение в действие по меньшей мере одного запорного устройства соответствующего перекры- 12023121 вающего клапана под действием соответствующего аккумулирующего устройства с закрытием этого клапана и отключением подачи жидкости. 34. Способ по п.33, который дополнительно включает получение по меньшей мере одним блоком оповещения второго информирующего сигнала, подаваемого соответствующим блоком обнаружения, и индикацию указанным блоком оповещения закрытия соответствующего перекрывающего клапана. 35. Способ по п.34, в котором индикацию закрытия соответствующего перекрывающего клапана выполняют посредством подачи светового и/или звукового сигнала. 36. Способ по пп.33-35, в котором информирующий сигнал, подаваемый указанным по меньшей мере одним блоком обнаружения, представляет собой радиосигнал. 37. Способ по пп.33-36, в котором питание указанного по меньшей мере одного блока обнаружения и указанного по меньшей мере одного управляющего блока обеспечивают соответствующими автономными элементами питания. 38. Способ по пп.34-37, в котором питание указанного по меньшей мере одного блока оповещения обеспечивают соответствующим автономным элементом питания. 39. Способ по пп.37-38, в котором указанный по меньшей мере один элемент питания представляет собой первичный или вторичный химический источник тока. 40. Способ открытия перекрывающего клапана по п.19, включающий приведение в действие по меньшей мере одного возвращающего устройства перекрывающего клапана, взаимодействующего по меньшей мере с одним запорным устройством и по меньшей мере с одним аккумулирующим устройством этого клапана, с обеспечением аккумулирования энергии аккумулирующим устройством и переводом указанного клапана в открытое положение и взвод спускового устройства с фиксацией им запорного устройства в открытом положении.
