Способ фильтрации и орошения, фильтровальное и оросительное устройство и способ его изготовления

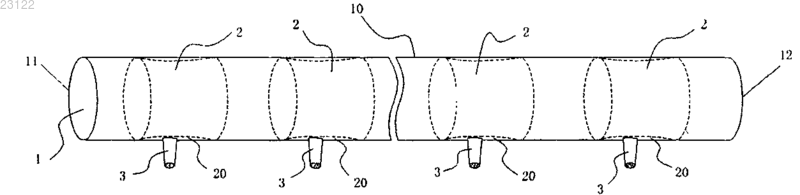

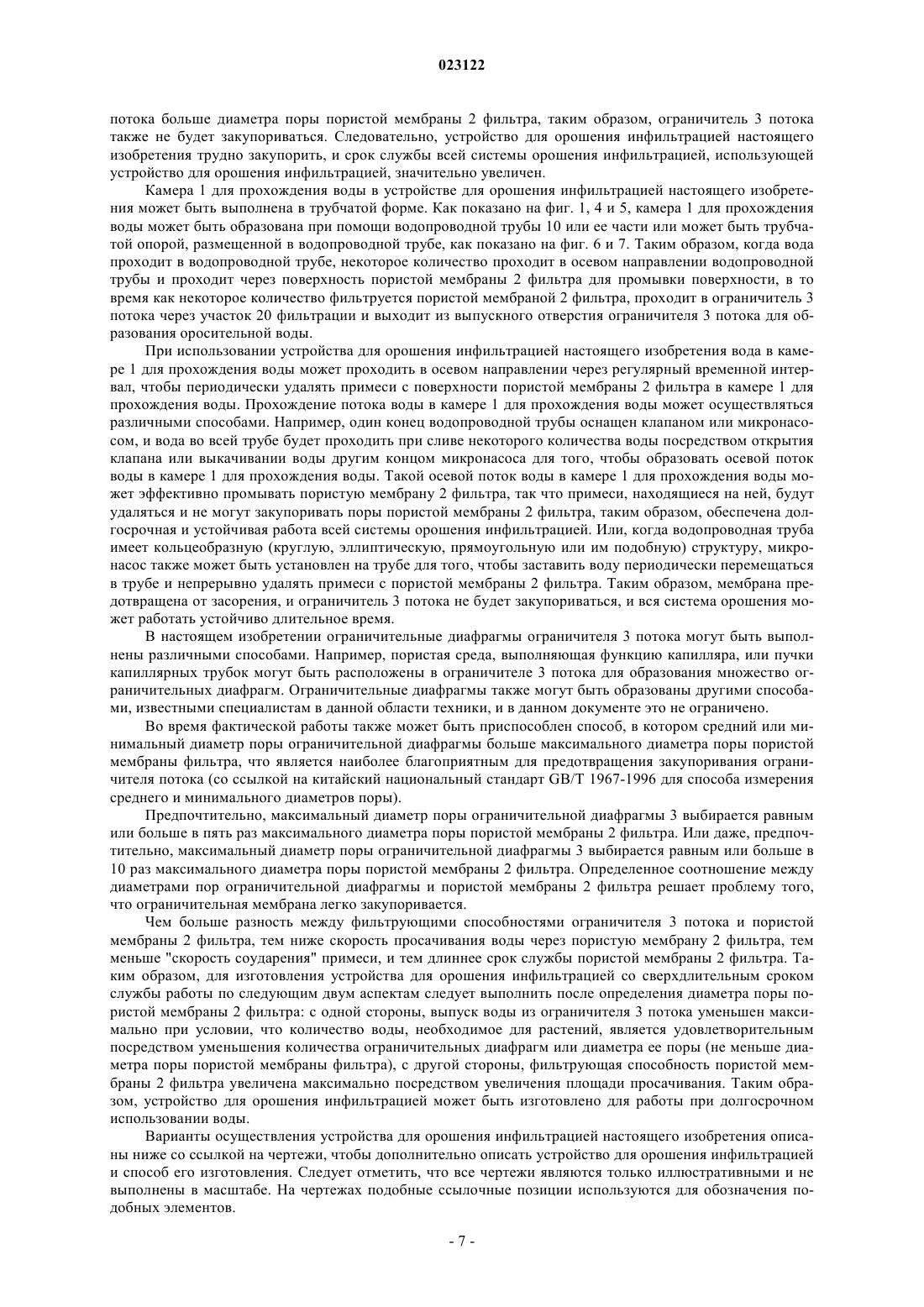

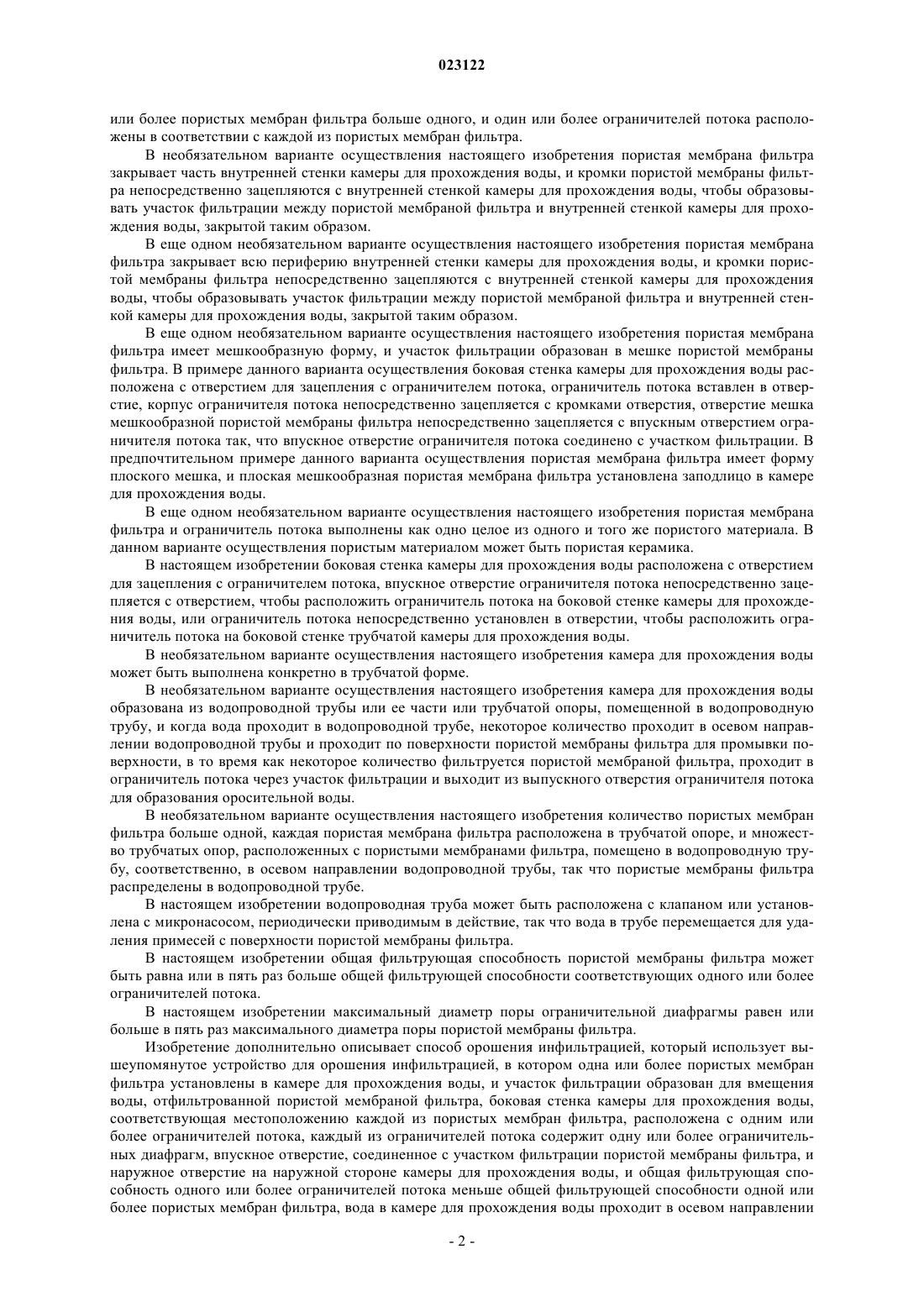

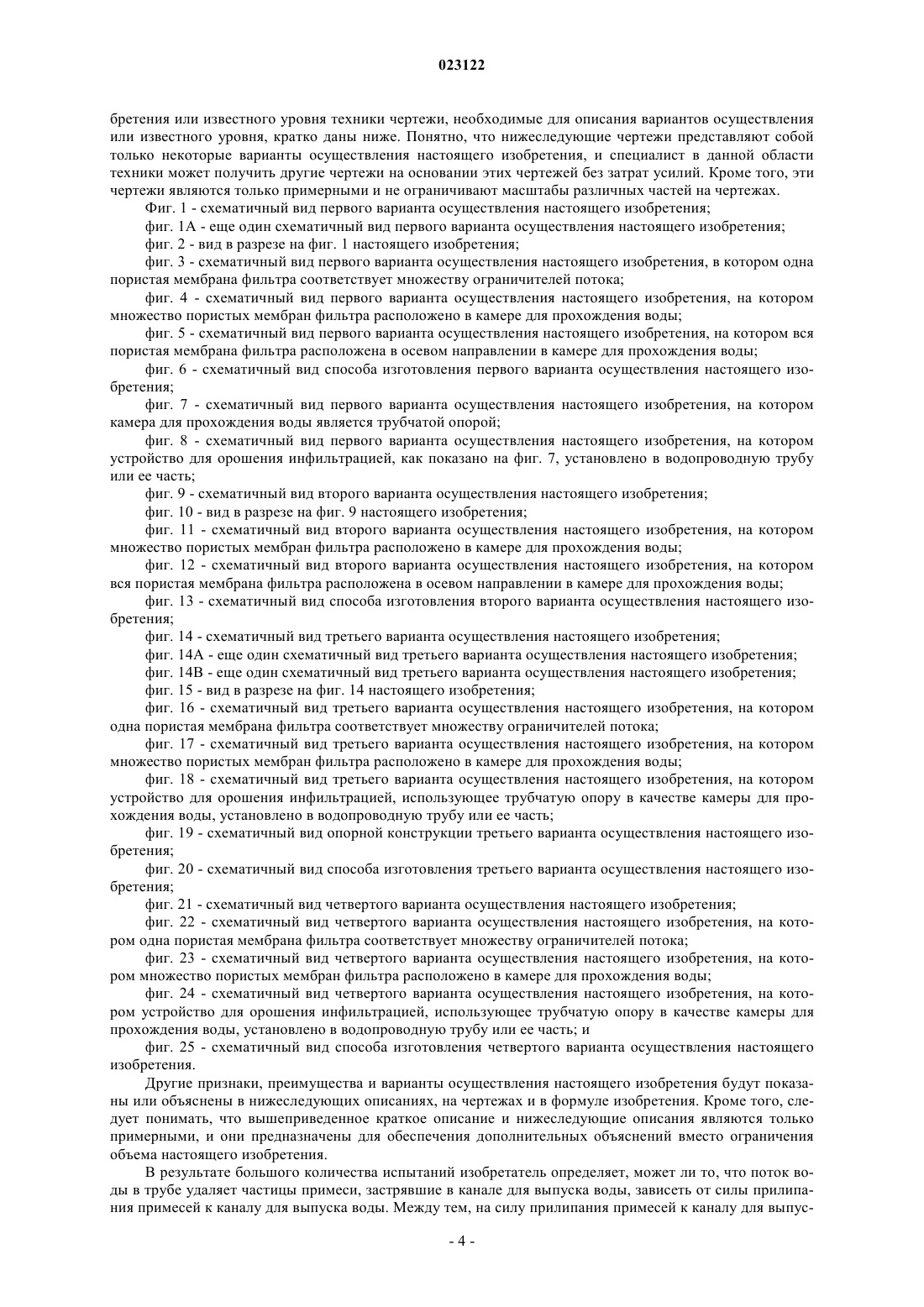

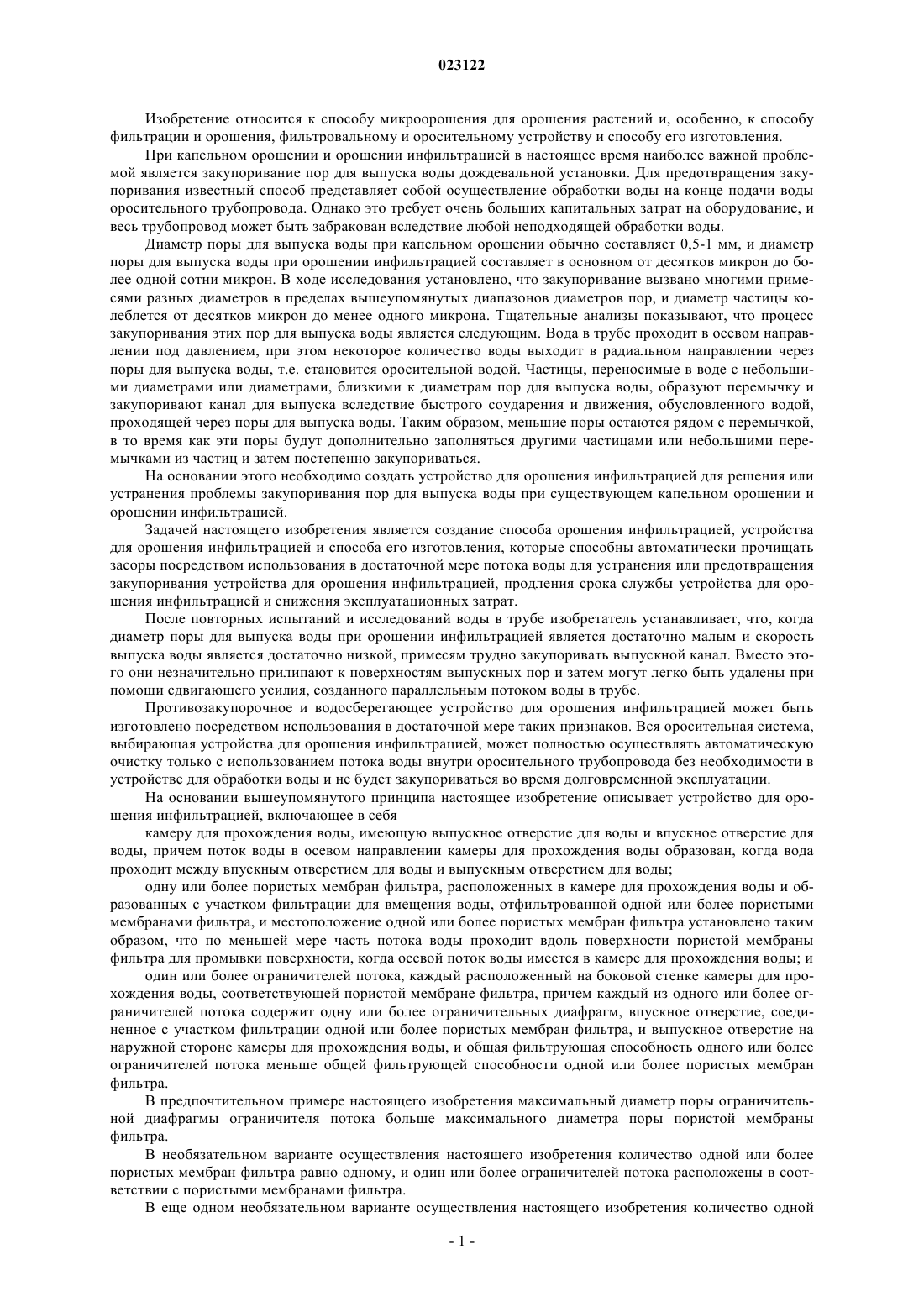

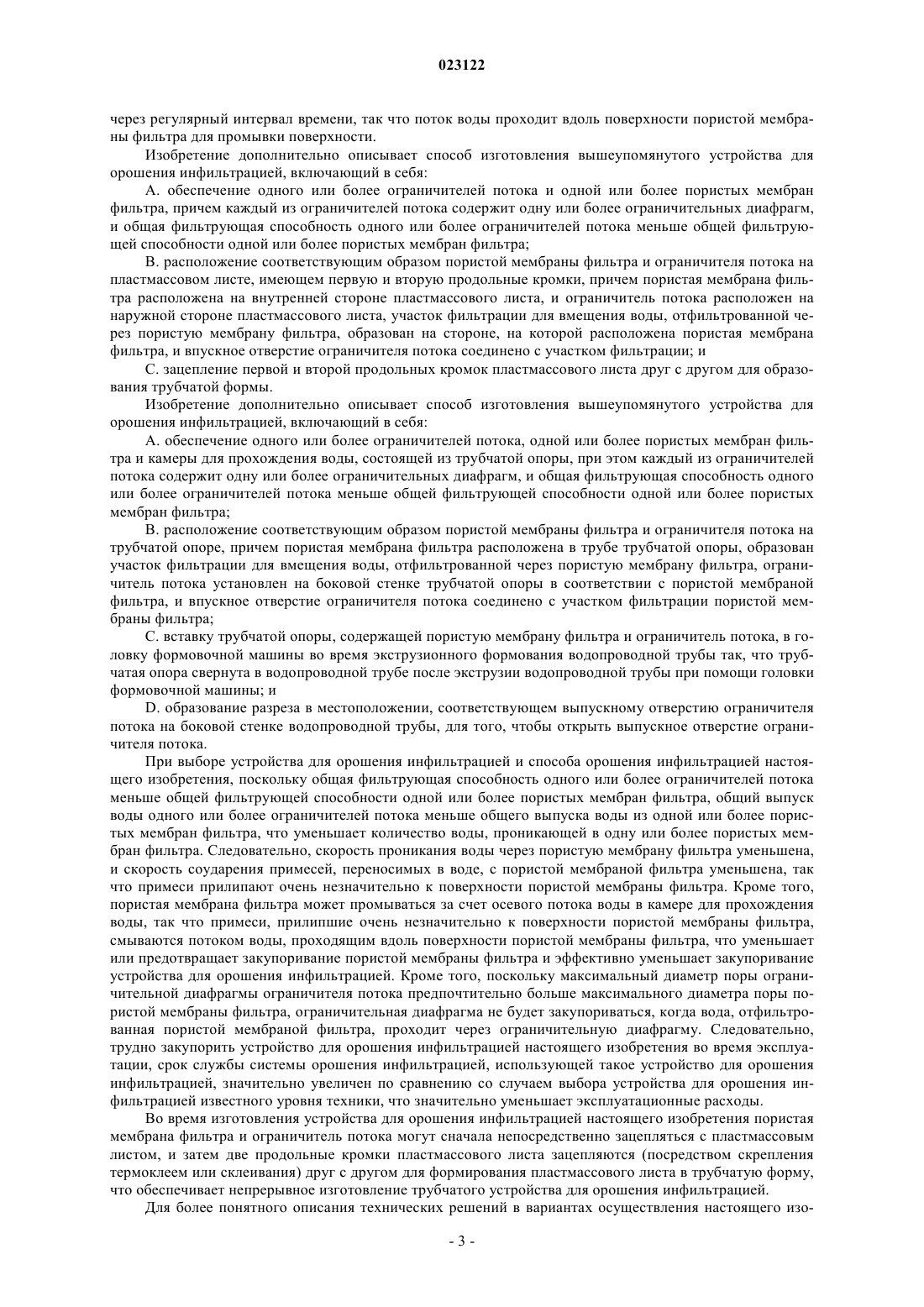

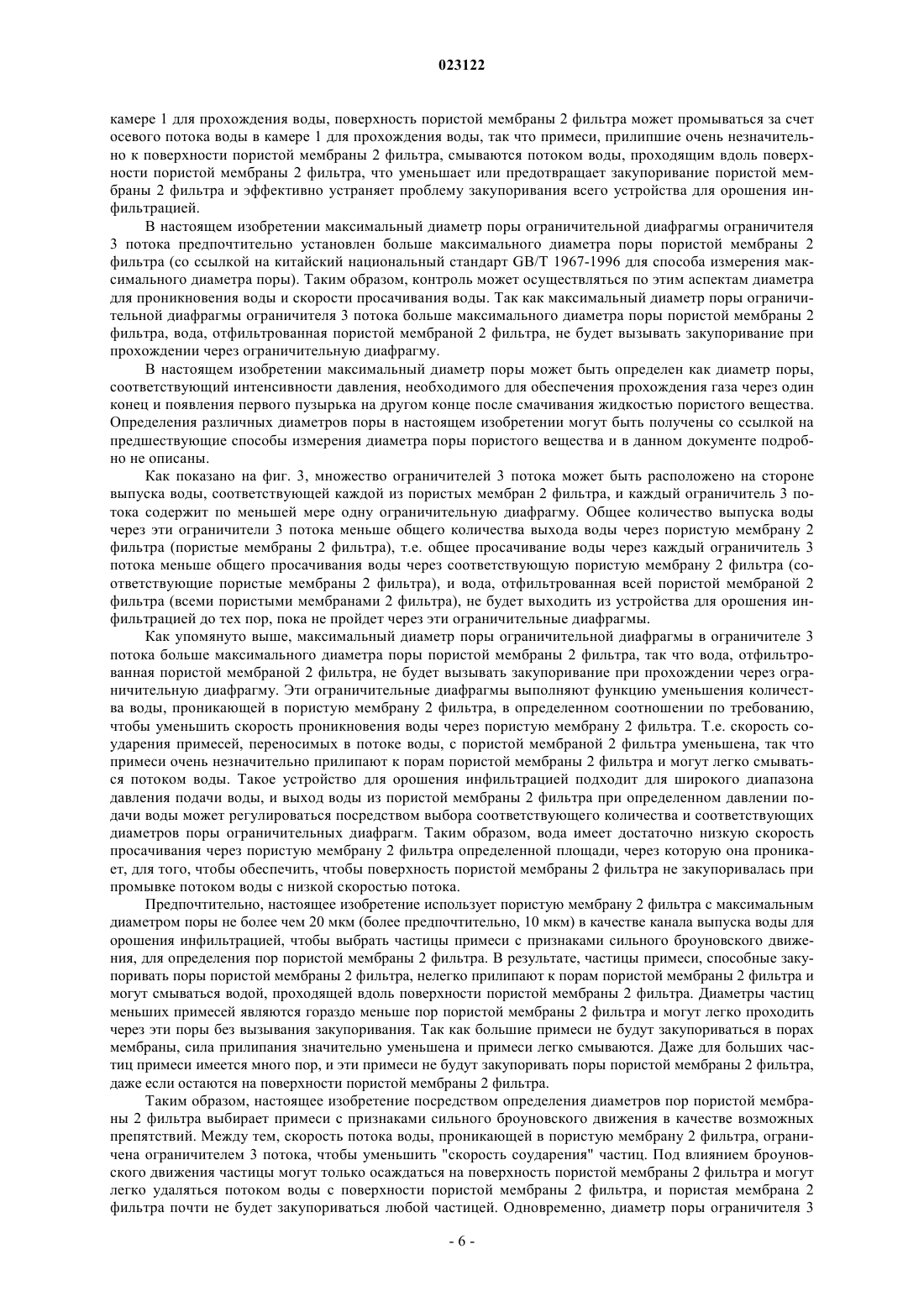

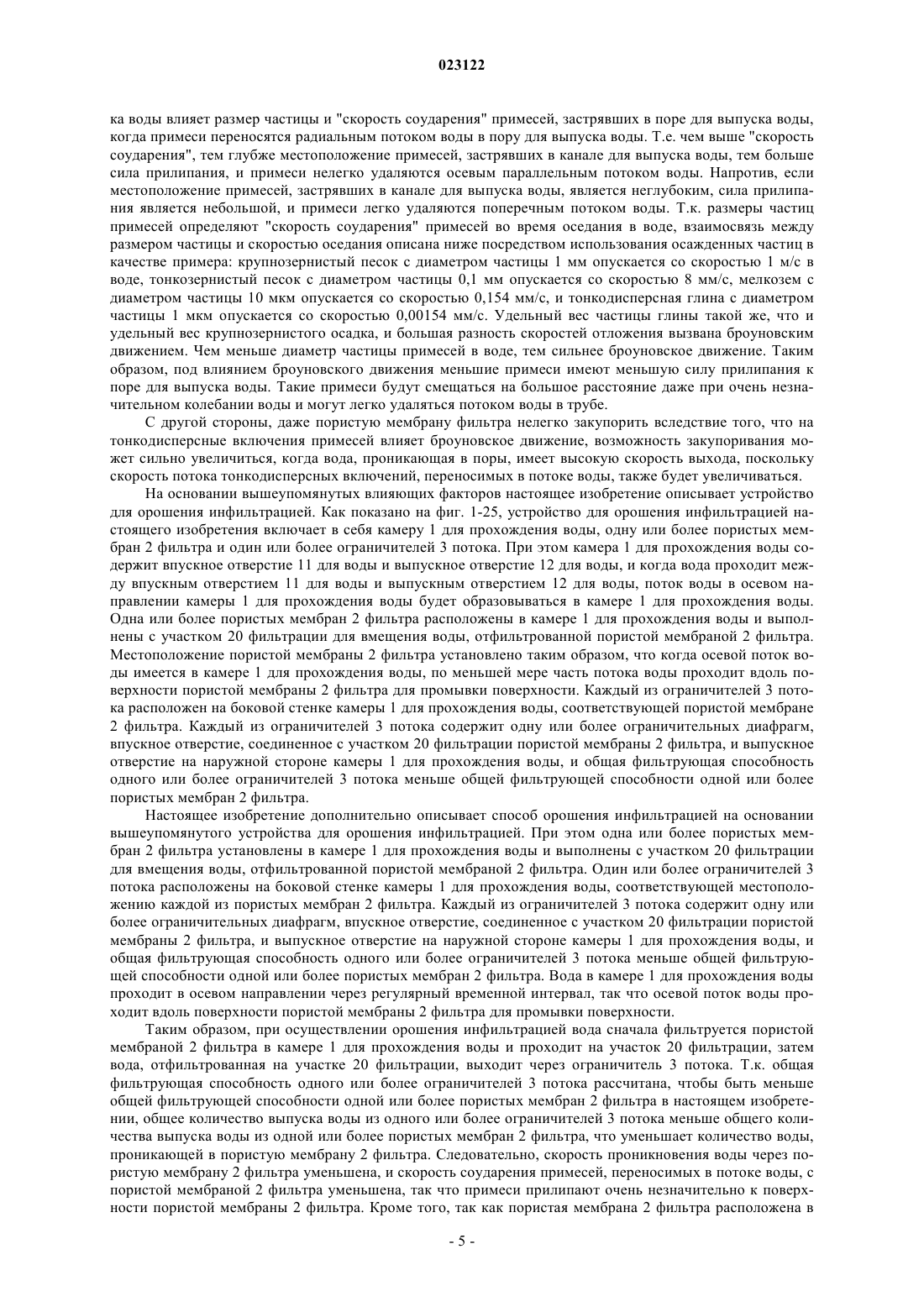

Описаны способ фильтрации и орошения, фильтровальное и оросительное устройство и способ его изготовления. Упомянутое фильтровальное и оросительное устройство содержит камеру (1) для прохождения воды, в которой расположены одна или более пористых мембран (2) фильтра. Один или более ограничителей (3) потока, соответствующих каждой мембране (2), установлены на стенке камеры (1) для прохождения воды. Общая фильтрующая способность ограничителей потока меньше общей фильтрующей способности упомянутых мембран фильтра. Изобретение может эффективно предотвращать закупоривание устройства. Изобретение относится к способу микроорошения для орошения растений и, особенно, к способу фильтрации и орошения, фильтровальному и оросительному устройству и способу его изготовления. При капельном орошении и орошении инфильтрацией в настоящее время наиболее важной проблемой является закупоривание пор для выпуска воды дождевальной установки. Для предотвращения закупоривания известный способ представляет собой осуществление обработки воды на конце подачи воды оросительного трубопровода. Однако это требует очень больших капитальных затрат на оборудование, и весь трубопровод может быть забракован вследствие любой неподходящей обработки воды. Диаметр поры для выпуска воды при капельном орошении обычно составляет 0,5-1 мм, и диаметр поры для выпуска воды при орошении инфильтрацией составляет в основном от десятков микрон до более одной сотни микрон. В ходе исследования установлено, что закупоривание вызвано многими примесями разных диаметров в пределах вышеупомянутых диапазонов диаметров пор, и диаметр частицы колеблется от десятков микрон до менее одного микрона. Тщательные анализы показывают, что процесс закупоривания этих пор для выпуска воды является следующим. Вода в трубе проходит в осевом направлении под давлением, при этом некоторое количество воды выходит в радиальном направлении через поры для выпуска воды, т.е. становится оросительной водой. Частицы, переносимые в воде с небольшими диаметрами или диаметрами, близкими к диаметрам пор для выпуска воды, образуют перемычку и закупоривают канал для выпуска вследствие быстрого соударения и движения, обусловленного водой,проходящей через поры для выпуска воды. Таким образом, меньшие поры остаются рядом с перемычкой,в то время как эти поры будут дополнительно заполняться другими частицами или небольшими перемычками из частиц и затем постепенно закупориваться. На основании этого необходимо создать устройство для орошения инфильтрацией для решения или устранения проблемы закупоривания пор для выпуска воды при существующем капельном орошении и орошении инфильтрацией. Задачей настоящего изобретения является создание способа орошения инфильтрацией, устройства для орошения инфильтрацией и способа его изготовления, которые способны автоматически прочищать засоры посредством использования в достаточной мере потока воды для устранения или предотвращения закупоривания устройства для орошения инфильтрацией, продления срока службы устройства для орошения инфильтрацией и снижения эксплуатационных затрат. После повторных испытаний и исследований воды в трубе изобретатель устанавливает, что, когда диаметр поры для выпуска воды при орошении инфильтрацией является достаточно малым и скорость выпуска воды является достаточно низкой, примесям трудно закупоривать выпускной канал. Вместо этого они незначительно прилипают к поверхностям выпускных пор и затем могут легко быть удалены при помощи сдвигающего усилия, созданного параллельным потоком воды в трубе. Противозакупорочное и водосберегающее устройство для орошения инфильтрацией может быть изготовлено посредством использования в достаточной мере таких признаков. Вся оросительная система,выбирающая устройства для орошения инфильтрацией, может полностью осуществлять автоматическую очистку только с использованием потока воды внутри оросительного трубопровода без необходимости в устройстве для обработки воды и не будет закупориваться во время долговременной эксплуатации. На основании вышеупомянутого принципа настоящее изобретение описывает устройство для орошения инфильтрацией, включающее в себя камеру для прохождения воды, имеющую выпускное отверстие для воды и впускное отверстие для воды, причем поток воды в осевом направлении камеры для прохождения воды образован, когда вода проходит между впускным отверстием для воды и выпускным отверстием для воды; одну или более пористых мембран фильтра, расположенных в камере для прохождения воды и образованных с участком фильтрации для вмещения воды, отфильтрованной одной или более пористыми мембранами фильтра, и местоположение одной или более пористых мембран фильтра установлено таким образом, что по меньшей мере часть потока воды проходит вдоль поверхности пористой мембраны фильтра для промывки поверхности, когда осевой поток воды имеется в камере для прохождения воды; и один или более ограничителей потока, каждый расположенный на боковой стенке камеры для прохождения воды, соответствующей пористой мембране фильтра, причем каждый из одного или более ограничителей потока содержит одну или более ограничительных диафрагм, впускное отверстие, соединенное с участком фильтрации одной или более пористых мембран фильтра, и выпускное отверстие на наружной стороне камеры для прохождения воды, и общая фильтрующая способность одного или более ограничителей потока меньше общей фильтрующей способности одной или более пористых мембран фильтра. В предпочтительном примере настоящего изобретения максимальный диаметр поры ограничительной диафрагмы ограничителя потока больше максимального диаметра поры пористой мембраны фильтра. В необязательном варианте осуществления настоящего изобретения количество одной или более пористых мембран фильтра равно одному, и один или более ограничителей потока расположены в соответствии с пористыми мембранами фильтра. В еще одном необязательном варианте осуществления настоящего изобретения количество одной или более пористых мембран фильтра больше одного, и один или более ограничителей потока расположены в соответствии с каждой из пористых мембран фильтра. В необязательном варианте осуществления настоящего изобретения пористая мембрана фильтра закрывает часть внутренней стенки камеры для прохождения воды, и кромки пористой мембраны фильтра непосредственно зацепляются с внутренней стенкой камеры для прохождения воды, чтобы образовывать участок фильтрации между пористой мембраной фильтра и внутренней стенкой камеры для прохождения воды, закрытой таким образом. В еще одном необязательном варианте осуществления настоящего изобретения пористая мембрана фильтра закрывает всю периферию внутренней стенки камеры для прохождения воды, и кромки пористой мембраны фильтра непосредственно зацепляются с внутренней стенкой камеры для прохождения воды, чтобы образовывать участок фильтрации между пористой мембраной фильтра и внутренней стенкой камеры для прохождения воды, закрытой таким образом. В еще одном необязательном варианте осуществления настоящего изобретения пористая мембрана фильтра имеет мешкообразную форму, и участок фильтрации образован в мешке пористой мембраны фильтра. В примере данного варианта осуществления боковая стенка камеры для прохождения воды расположена с отверстием для зацепления с ограничителем потока, ограничитель потока вставлен в отверстие, корпус ограничителя потока непосредственно зацепляется с кромками отверстия, отверстие мешка мешкообразной пористой мембраны фильтра непосредственно зацепляется с впускным отверстием ограничителя потока так, что впускное отверстие ограничителя потока соединено с участком фильтрации. В предпочтительном примере данного варианта осуществления пористая мембрана фильтра имеет форму плоского мешка, и плоская мешкообразная пористая мембрана фильтра установлена заподлицо в камере для прохождения воды. В еще одном необязательном варианте осуществления настоящего изобретения пористая мембрана фильтра и ограничитель потока выполнены как одно целое из одного и того же пористого материала. В данном варианте осуществления пористым материалом может быть пористая керамика. В настоящем изобретении боковая стенка камеры для прохождения воды расположена с отверстием для зацепления с ограничителем потока, впускное отверстие ограничителя потока непосредственно зацепляется с отверстием, чтобы расположить ограничитель потока на боковой стенке камеры для прохождения воды, или ограничитель потока непосредственно установлен в отверстии, чтобы расположить ограничитель потока на боковой стенке трубчатой камеры для прохождения воды. В необязательном варианте осуществления настоящего изобретения камера для прохождения воды может быть выполнена конкретно в трубчатой форме. В необязательном варианте осуществления настоящего изобретения камера для прохождения воды образована из водопроводной трубы или ее части или трубчатой опоры, помещенной в водопроводную трубу, и когда вода проходит в водопроводной трубе, некоторое количество проходит в осевом направлении водопроводной трубы и проходит по поверхности пористой мембраны фильтра для промывки поверхности, в то время как некоторое количество фильтруется пористой мембраной фильтра, проходит в ограничитель потока через участок фильтрации и выходит из выпускного отверстия ограничителя потока для образования оросительной воды. В необязательном варианте осуществления настоящего изобретения количество пористых мембран фильтра больше одной, каждая пористая мембрана фильтра расположена в трубчатой опоре, и множество трубчатых опор, расположенных с пористыми мембранами фильтра, помещено в водопроводную трубу, соответственно, в осевом направлении водопроводной трубы, так что пористые мембраны фильтра распределены в водопроводной трубе. В настоящем изобретении водопроводная труба может быть расположена с клапаном или установлена с микронасосом, периодически приводимым в действие, так что вода в трубе перемещается для удаления примесей с поверхности пористой мембраны фильтра. В настоящем изобретении общая фильтрующая способность пористой мембраны фильтра может быть равна или в пять раз больше общей фильтрующей способности соответствующих одного или более ограничителей потока. В настоящем изобретении максимальный диаметр поры ограничительной диафрагмы равен или больше в пять раз максимального диаметра поры пористой мембраны фильтра. Изобретение дополнительно описывает способ орошения инфильтрацией, который использует вышеупомянутое устройство для орошения инфильтрацией, в котором одна или более пористых мембран фильтра установлены в камере для прохождения воды, и участок фильтрации образован для вмещения воды, отфильтрованной пористой мембраной фильтра, боковая стенка камеры для прохождения воды,соответствующая местоположению каждой из пористых мембран фильтра, расположена с одним или более ограничителей потока, каждый из ограничителей потока содержит одну или более ограничительных диафрагм, впускное отверстие, соединенное с участком фильтрации пористой мембраны фильтра, и наружное отверстие на наружной стороне камеры для прохождения воды, и общая фильтрующая способность одного или более ограничителей потока меньше общей фильтрующей способности одной или более пористых мембран фильтра, вода в камере для прохождения воды проходит в осевом направлении через регулярный интервал времени, так что поток воды проходит вдоль поверхности пористой мембраны фильтра для промывки поверхности. Изобретение дополнительно описывает способ изготовления вышеупомянутого устройства для орошения инфильтрацией, включающий в себя:A. обеспечение одного или более ограничителей потока и одной или более пористых мембран фильтра, причем каждый из ограничителей потока содержит одну или более ограничительных диафрагм,и общая фильтрующая способность одного или более ограничителей потока меньше общей фильтрующей способности одной или более пористых мембран фильтра;B. расположение соответствующим образом пористой мембраны фильтра и ограничителя потока на пластмассовом листе, имеющем первую и вторую продольные кромки, причем пористая мембрана фильтра расположена на внутренней стороне пластмассового листа, и ограничитель потока расположен на наружной стороне пластмассового листа, участок фильтрации для вмещения воды, отфильтрованной через пористую мембрану фильтра, образован на стороне, на которой расположена пористая мембрана фильтра, и впускное отверстие ограничителя потока соединено с участком фильтрации; и С. зацепление первой и второй продольных кромок пластмассового листа друг с другом для образования трубчатой формы. Изобретение дополнительно описывает способ изготовления вышеупомянутого устройства для орошения инфильтрацией, включающий в себя:A. обеспечение одного или более ограничителей потока, одной или более пористых мембран фильтра и камеры для прохождения воды, состоящей из трубчатой опоры, при этом каждый из ограничителей потока содержит одну или более ограничительных диафрагм, и общая фильтрующая способность одного или более ограничителей потока меньше общей фильтрующей способности одной или более пористых мембран фильтра;B. расположение соответствующим образом пористой мембраны фильтра и ограничителя потока на трубчатой опоре, причем пористая мембрана фильтра расположена в трубе трубчатой опоры, образован участок фильтрации для вмещения воды, отфильтрованной через пористую мембрану фильтра, ограничитель потока установлен на боковой стенке трубчатой опоры в соответствии с пористой мембраной фильтра, и впускное отверстие ограничителя потока соединено с участком фильтрации пористой мембраны фильтра;C. вставку трубчатой опоры, содержащей пористую мембрану фильтра и ограничитель потока, в головку формовочной машины во время экструзионного формования водопроводной трубы так, что трубчатая опора свернута в водопроводной трубе после экструзии водопроводной трубы при помощи головки формовочной машины; иD. образование разреза в местоположении, соответствующем выпускному отверстию ограничителя потока на боковой стенке водопроводной трубы, для того, чтобы открыть выпускное отверстие ограничителя потока. При выборе устройства для орошения инфильтрацией и способа орошения инфильтрацией настоящего изобретения, поскольку общая фильтрующая способность одного или более ограничителей потока меньше общей фильтрующей способности одной или более пористых мембран фильтра, общий выпуск воды одного или более ограничителей потока меньше общего выпуска воды из одной или более пористых мембран фильтра, что уменьшает количество воды, проникающей в одну или более пористых мембран фильтра. Следовательно, скорость проникания воды через пористую мембрану фильтра уменьшена,и скорость соударения примесей, переносимых в воде, с пористой мембраной фильтра уменьшена, так что примеси прилипают очень незначительно к поверхности пористой мембраны фильтра. Кроме того,пористая мембрана фильтра может промываться за счет осевого потока воды в камере для прохождения воды, так что примеси, прилипшие очень незначительно к поверхности пористой мембраны фильтра,смываются потоком воды, проходящим вдоль поверхности пористой мембраны фильтра, что уменьшает или предотвращает закупоривание пористой мембраны фильтра и эффективно уменьшает закупоривание устройства для орошения инфильтрацией. Кроме того, поскольку максимальный диаметр поры ограничительной диафрагмы ограничителя потока предпочтительно больше максимального диаметра поры пористой мембраны фильтра, ограничительная диафрагма не будет закупориваться, когда вода, отфильтрованная пористой мембраной фильтра, проходит через ограничительную диафрагму. Следовательно,трудно закупорить устройство для орошения инфильтрацией настоящего изобретения во время эксплуатации, срок службы системы орошения инфильтрацией, использующей такое устройство для орошения инфильтрацией, значительно увеличен по сравнению со случаем выбора устройства для орошения инфильтрацией известного уровня техники, что значительно уменьшает эксплуатационные расходы. Во время изготовления устройства для орошения инфильтрацией настоящего изобретения пористая мембрана фильтра и ограничитель потока могут сначала непосредственно зацепляться с пластмассовым листом, и затем две продольные кромки пластмассового листа зацепляются (посредством скрепления термоклеем или склеивания) друг с другом для формирования пластмассового листа в трубчатую форму,что обеспечивает непрерывное изготовление трубчатого устройства для орошения инфильтрацией. Для более понятного описания технических решений в вариантах осуществления настоящего изо-3 023122 бретения или известного уровня техники чертежи, необходимые для описания вариантов осуществления или известного уровня, кратко даны ниже. Понятно, что нижеследующие чертежи представляют собой только некоторые варианты осуществления настоящего изобретения, и специалист в данной области техники может получить другие чертежи на основании этих чертежей без затрат усилий. Кроме того, эти чертежи являются только примерными и не ограничивают масштабы различных частей на чертежах. Фиг. 1 - схематичный вид первого варианта осуществления настоящего изобретения; фиг. 1 А - еще один схематичный вид первого варианта осуществления настоящего изобретения; фиг. 2 - вид в разрезе на фиг. 1 настоящего изобретения; фиг. 3 - схематичный вид первого варианта осуществления настоящего изобретения, в котором одна пористая мембрана фильтра соответствует множеству ограничителей потока; фиг. 4 - схематичный вид первого варианта осуществления настоящего изобретения, на котором множество пористых мембран фильтра расположено в камере для прохождения воды; фиг. 5 - схематичный вид первого варианта осуществления настоящего изобретения, на котором вся пористая мембрана фильтра расположена в осевом направлении в камере для прохождения воды; фиг. 6 - схематичный вид способа изготовления первого варианта осуществления настоящего изобретения; фиг. 7 - схематичный вид первого варианта осуществления настоящего изобретения, на котором камера для прохождения воды является трубчатой опорой; фиг. 8 - схематичный вид первого варианта осуществления настоящего изобретения, на котором устройство для орошения инфильтрацией, как показано на фиг. 7, установлено в водопроводную трубу или ее часть; фиг. 9 - схематичный вид второго варианта осуществления настоящего изобретения; фиг. 10 - вид в разрезе на фиг. 9 настоящего изобретения; фиг. 11 - схематичный вид второго варианта осуществления настоящего изобретения, на котором множество пористых мембран фильтра расположено в камере для прохождения воды; фиг. 12 - схематичный вид второго варианта осуществления настоящего изобретения, на котором вся пористая мембрана фильтра расположена в осевом направлении в камере для прохождения воды; фиг. 13 - схематичный вид способа изготовления второго варианта осуществления настоящего изобретения; фиг. 14 - схематичный вид третьего варианта осуществления настоящего изобретения; фиг. 14 А - еще один схематичный вид третьего варианта осуществления настоящего изобретения; фиг. 14 В - еще один схематичный вид третьего варианта осуществления настоящего изобретения; фиг. 15 - вид в разрезе на фиг. 14 настоящего изобретения; фиг. 16 - схематичный вид третьего варианта осуществления настоящего изобретения, на котором одна пористая мембрана фильтра соответствует множеству ограничителей потока; фиг. 17 - схематичный вид третьего варианта осуществления настоящего изобретения, на котором множество пористых мембран фильтра расположено в камере для прохождения воды; фиг. 18 - схематичный вид третьего варианта осуществления настоящего изобретения, на котором устройство для орошения инфильтрацией, использующее трубчатую опору в качестве камеры для прохождения воды, установлено в водопроводную трубу или ее часть; фиг. 19 - схематичный вид опорной конструкции третьего варианта осуществления настоящего изобретения; фиг. 20 - схематичный вид способа изготовления третьего варианта осуществления настоящего изобретения; фиг. 21 - схематичный вид четвертого варианта осуществления настоящего изобретения; фиг. 22 - схематичный вид четвертого варианта осуществления настоящего изобретения, на котором одна пористая мембрана фильтра соответствует множеству ограничителей потока; фиг. 23 - схематичный вид четвертого варианта осуществления настоящего изобретения, на котором множество пористых мембран фильтра расположено в камере для прохождения воды; фиг. 24 - схематичный вид четвертого варианта осуществления настоящего изобретения, на котором устройство для орошения инфильтрацией, использующее трубчатую опору в качестве камеры для прохождения воды, установлено в водопроводную трубу или ее часть; и фиг. 25 - схематичный вид способа изготовления четвертого варианта осуществления настоящего изобретения. Другие признаки, преимущества и варианты осуществления настоящего изобретения будут показаны или объяснены в нижеследующих описаниях, на чертежах и в формуле изобретения. Кроме того, следует понимать, что вышеприведенное краткое описание и нижеследующие описания являются только примерными, и они предназначены для обеспечения дополнительных объяснений вместо ограничения объема настоящего изобретения. В результате большого количества испытаний изобретатель определяет, может ли то, что поток воды в трубе удаляет частицы примеси, застрявшие в канале для выпуска воды, зависеть от силы прилипания примесей к каналу для выпуска воды. Между тем, на силу прилипания примесей к каналу для выпус-4 023122 ка воды влияет размер частицы и "скорость соударения" примесей, застрявших в поре для выпуска воды,когда примеси переносятся радиальным потоком воды в пору для выпуска воды. Т.е. чем выше "скорость соударения", тем глубже местоположение примесей, застрявших в канале для выпуска воды, тем больше сила прилипания, и примеси нелегко удаляются осевым параллельным потоком воды. Напротив, если местоположение примесей, застрявших в канале для выпуска воды, является неглубоким, сила прилипания является небольшой, и примеси легко удаляются поперечным потоком воды. Т.к. размеры частиц примесей определяют "скорость соударения" примесей во время оседания в воде, взаимосвязь между размером частицы и скоростью оседания описана ниже посредством использования осажденных частиц в качестве примера: крупнозернистый песок с диаметром частицы 1 мм опускается со скоростью 1 м/с в воде, тонкозернистый песок с диаметром частицы 0,1 мм опускается со скоростью 8 мм/с, мелкозем с диаметром частицы 10 мкм опускается со скоростью 0,154 мм/с, и тонкодисперсная глина с диаметром частицы 1 мкм опускается со скоростью 0,00154 мм/с. Удельный вес частицы глины такой же, что и удельный вес крупнозернистого осадка, и большая разность скоростей отложения вызвана броуновским движением. Чем меньше диаметр частицы примесей в воде, тем сильнее броуновское движение. Таким образом, под влиянием броуновского движения меньшие примеси имеют меньшую силу прилипания к поре для выпуска воды. Такие примеси будут смещаться на большое расстояние даже при очень незначительном колебании воды и могут легко удаляться потоком воды в трубе. С другой стороны, даже пористую мембрану фильтра нелегко закупорить вследствие того, что на тонкодисперсные включения примесей влияет броуновское движение, возможность закупоривания может сильно увеличиться, когда вода, проникающая в поры, имеет высокую скорость выхода, поскольку скорость потока тонкодисперсных включений, переносимых в потоке воды, также будет увеличиваться. На основании вышеупомянутых влияющих факторов настоящее изобретение описывает устройство для орошения инфильтрацией. Как показано на фиг. 1-25, устройство для орошения инфильтрацией настоящего изобретения включает в себя камеру 1 для прохождения воды, одну или более пористых мембран 2 фильтра и один или более ограничителей 3 потока. При этом камера 1 для прохождения воды содержит впускное отверстие 11 для воды и выпускное отверстие 12 для воды, и когда вода проходит между впускным отверстием 11 для воды и выпускным отверстием 12 для воды, поток воды в осевом направлении камеры 1 для прохождения воды будет образовываться в камере 1 для прохождения воды. Одна или более пористых мембран 2 фильтра расположены в камере 1 для прохождения воды и выполнены с участком 20 фильтрации для вмещения воды, отфильтрованной пористой мембраной 2 фильтра. Местоположение пористой мембраны 2 фильтра установлено таким образом, что когда осевой поток воды имеется в камере 1 для прохождения воды, по меньшей мере часть потока воды проходит вдоль поверхности пористой мембраны 2 фильтра для промывки поверхности. Каждый из ограничителей 3 потока расположен на боковой стенке камеры 1 для прохождения воды, соответствующей пористой мембране 2 фильтра. Каждый из ограничителей 3 потока содержит одну или более ограничительных диафрагм,впускное отверстие, соединенное с участком 20 фильтрации пористой мембраны 2 фильтра, и выпускное отверстие на наружной стороне камеры 1 для прохождения воды, и общая фильтрующая способность одного или более ограничителей 3 потока меньше общей фильтрующей способности одной или более пористых мембран 2 фильтра. Настоящее изобретение дополнительно описывает способ орошения инфильтрацией на основании вышеупомянутого устройства для орошения инфильтрацией. При этом одна или более пористых мембран 2 фильтра установлены в камере 1 для прохождения воды и выполнены с участком 20 фильтрации для вмещения воды, отфильтрованной пористой мембраной 2 фильтра. Один или более ограничителей 3 потока расположены на боковой стенке камеры 1 для прохождения воды, соответствующей местоположению каждой из пористых мембран 2 фильтра. Каждый из ограничителей 3 потока содержит одну или более ограничительных диафрагм, впускное отверстие, соединенное с участком 20 фильтрации пористой мембраны 2 фильтра, и выпускное отверстие на наружной стороне камеры 1 для прохождения воды, и общая фильтрующая способность одного или более ограничителей 3 потока меньше общей фильтрующей способности одной или более пористых мембран 2 фильтра. Вода в камере 1 для прохождения воды проходит в осевом направлении через регулярный временной интервал, так что осевой поток воды проходит вдоль поверхности пористой мембраны 2 фильтра для промывки поверхности. Таким образом, при осуществлении орошения инфильтрацией вода сначала фильтруется пористой мембраной 2 фильтра в камере 1 для прохождения воды и проходит на участок 20 фильтрации, затем вода, отфильтрованная на участке 20 фильтрации, выходит через ограничитель 3 потока. Т.к. общая фильтрующая способность одного или более ограничителей 3 потока рассчитана, чтобы быть меньше общей фильтрующей способности одной или более пористых мембран 2 фильтра в настоящем изобретении, общее количество выпуска воды из одного или более ограничителей 3 потока меньше общего количества выпуска воды из одной или более пористых мембран 2 фильтра, что уменьшает количество воды,проникающей в пористую мембрану 2 фильтра. Следовательно, скорость проникновения воды через пористую мембрану 2 фильтра уменьшена, и скорость соударения примесей, переносимых в потоке воды, с пористой мембраной 2 фильтра уменьшена, так что примеси прилипают очень незначительно к поверхности пористой мембраны 2 фильтра. Кроме того, так как пористая мембрана 2 фильтра расположена в камере 1 для прохождения воды, поверхность пористой мембраны 2 фильтра может промываться за счет осевого потока воды в камере 1 для прохождения воды, так что примеси, прилипшие очень незначительно к поверхности пористой мембраны 2 фильтра, смываются потоком воды, проходящим вдоль поверхности пористой мембраны 2 фильтра, что уменьшает или предотвращает закупоривание пористой мембраны 2 фильтра и эффективно устраняет проблему закупоривания всего устройства для орошения инфильтрацией. В настоящем изобретении максимальный диаметр поры ограничительной диафрагмы ограничителя 3 потока предпочтительно установлен больше максимального диаметра поры пористой мембраны 2 фильтра (со ссылкой на китайский национальный стандарт GB/T 1967-1996 для способа измерения максимального диаметра поры). Таким образом, контроль может осуществляться по этим аспектам диаметра для проникновения воды и скорости просачивания воды. Так как максимальный диаметр поры ограничительной диафрагмы ограничителя 3 потока больше максимального диаметра поры пористой мембраны 2 фильтра, вода, отфильтрованная пористой мембраной 2 фильтра, не будет вызывать закупоривание при прохождении через ограничительную диафрагму. В настоящем изобретении максимальный диаметр поры может быть определен как диаметр поры,соответствующий интенсивности давления, необходимого для обеспечения прохождения газа через один конец и появления первого пузырька на другом конце после смачивания жидкостью пористого вещества. Определения различных диаметров поры в настоящем изобретении могут быть получены со ссылкой на предшествующие способы измерения диаметра поры пористого вещества и в данном документе подробно не описаны. Как показано на фиг. 3, множество ограничителей 3 потока может быть расположено на стороне выпуска воды, соответствующей каждой из пористых мембран 2 фильтра, и каждый ограничитель 3 потока содержит по меньшей мере одну ограничительную диафрагму. Общее количество выпуска воды через эти ограничители 3 потока меньше общего количества выхода воды через пористую мембрану 2 фильтра (пористые мембраны 2 фильтра), т.е. общее просачивание воды через каждый ограничитель 3 потока меньше общего просачивания воды через соответствующую пористую мембрану 2 фильтра (соответствующие пористые мембраны 2 фильтра), и вода, отфильтрованная всей пористой мембраной 2 фильтра (всеми пористыми мембранами 2 фильтра), не будет выходить из устройства для орошения инфильтрацией до тех пор, пока не пройдет через эти ограничительные диафрагмы. Как упомянуто выше, максимальный диаметр поры ограничительной диафрагмы в ограничителе 3 потока больше максимального диаметра поры пористой мембраны 2 фильтра, так что вода, отфильтрованная пористой мембраной 2 фильтра, не будет вызывать закупоривание при прохождении через ограничительную диафрагму. Эти ограничительные диафрагмы выполняют функцию уменьшения количества воды, проникающей в пористую мембрану 2 фильтра, в определенном соотношении по требованию,чтобы уменьшить скорость проникновения воды через пористую мембрану 2 фильтра. Т.е. скорость соударения примесей, переносимых в потоке воды, с пористой мембраной 2 фильтра уменьшена, так что примеси очень незначительно прилипают к порам пористой мембраны 2 фильтра и могут легко смываться потоком воды. Такое устройство для орошения инфильтрацией подходит для широкого диапазона давления подачи воды, и выход воды из пористой мембраны 2 фильтра при определенном давлении подачи воды может регулироваться посредством выбора соответствующего количества и соответствующих диаметров поры ограничительных диафрагм. Таким образом, вода имеет достаточно низкую скорость просачивания через пористую мембрану 2 фильтра определенной площади, через которую она проникает, для того, чтобы обеспечить, чтобы поверхность пористой мембраны 2 фильтра не закупоривалась при промывке потоком воды с низкой скоростью потока. Предпочтительно, настоящее изобретение использует пористую мембрану 2 фильтра с максимальным диаметром поры не более чем 20 мкм (более предпочтительно, 10 мкм) в качестве канала выпуска воды для орошения инфильтрацией, чтобы выбрать частицы примеси с признаками сильного броуновского движения, для определения пор пористой мембраны 2 фильтра. В результате, частицы примеси, способные закупоривать поры пористой мембраны 2 фильтра, нелегко прилипают к порам пористой мембраны 2 фильтра и могут смываться водой, проходящей вдоль поверхности пористой мембраны 2 фильтра. Диаметры частиц меньших примесей являются гораздо меньше пор пористой мембраны 2 фильтра и могут легко проходить через эти поры без вызывания закупоривания. Так как большие примеси не будут закупориваться в порах мембраны, сила прилипания значительно уменьшена и примеси легко смываются. Даже для больших частиц примеси имеется много пор, и эти примеси не будут закупоривать поры пористой мембраны 2 фильтра,даже если остаются на поверхности пористой мембраны 2 фильтра. Таким образом, настоящее изобретение посредством определения диаметров пор пористой мембраны 2 фильтра выбирает примеси с признаками сильного броуновского движения в качестве возможных препятствий. Между тем, скорость потока воды, проникающей в пористую мембрану 2 фильтра, ограничена ограничителем 3 потока, чтобы уменьшить "скорость соударения" частиц. Под влиянием броуновского движения частицы могут только осаждаться на поверхность пористой мембраны 2 фильтра и могут легко удаляться потоком воды с поверхности пористой мембраны 2 фильтра, и пористая мембрана 2 фильтра почти не будет закупориваться любой частицей. Одновременно, диаметр поры ограничителя 3 потока больше диаметра поры пористой мембраны 2 фильтра, таким образом, ограничитель 3 потока также не будет закупориваться. Следовательно, устройство для орошения инфильтрацией настоящего изобретения трудно закупорить, и срок службы всей системы орошения инфильтрацией, использующей устройство для орошения инфильтрацией, значительно увеличен. Камера 1 для прохождения воды в устройстве для орошения инфильтрацией настоящего изобретения может быть выполнена в трубчатой форме. Как показано на фиг. 1, 4 и 5, камера 1 для прохождения воды может быть образована при помощи водопроводной трубы 10 или ее части или может быть трубчатой опорой, размещенной в водопроводной трубе, как показано на фиг. 6 и 7. Таким образом, когда вода проходит в водопроводной трубе, некоторое количество проходит в осевом направлении водопроводной трубы и проходит через поверхность пористой мембраны 2 фильтра для промывки поверхности, в то время как некоторое количество фильтруется пористой мембраной 2 фильтра, проходит в ограничитель 3 потока через участок 20 фильтрации и выходит из выпускного отверстия ограничителя 3 потока для образования оросительной воды. При использовании устройства для орошения инфильтрацией настоящего изобретения вода в камере 1 для прохождения воды может проходить в осевом направлении через регулярный временной интервал, чтобы периодически удалять примеси с поверхности пористой мембраны 2 фильтра в камере 1 для прохождения воды. Прохождение потока воды в камере 1 для прохождения воды может осуществляться различными способами. Например, один конец водопроводной трубы оснащен клапаном или микронасосом, и вода во всей трубе будет проходить при сливе некоторого количества воды посредством открытия клапана или выкачивании воды другим концом микронасоса для того, чтобы образовать осевой поток воды в камере 1 для прохождения воды. Такой осевой поток воды в камере 1 для прохождения воды может эффективно промывать пористую мембрану 2 фильтра, так что примеси, находящиеся на ней, будут удаляться и не могут закупоривать поры пористой мембраны 2 фильтра, таким образом, обеспечена долгосрочная и устойчивая работа всей системы орошения инфильтрацией. Или, когда водопроводная труба имеет кольцеобразную (круглую, эллиптическую, прямоугольную или им подобную) структуру, микронасос также может быть установлен на трубе для того, чтобы заставить воду периодически перемещаться в трубе и непрерывно удалять примеси с пористой мембраны 2 фильтра. Таким образом, мембрана предотвращена от засорения, и ограничитель 3 потока не будет закупориваться, и вся система орошения может работать устойчиво длительное время. В настоящем изобретении ограничительные диафрагмы ограничителя 3 потока могут быть выполнены различными способами. Например, пористая среда, выполняющая функцию капилляра, или пучки капиллярных трубок могут быть расположены в ограничителе 3 потока для образования множество ограничительных диафрагм. Ограничительные диафрагмы также могут быть образованы другими способами, известными специалистам в данной области техники, и в данном документе это не ограничено. Во время фактической работы также может быть приспособлен способ, в котором средний или минимальный диаметр поры ограничительной диафрагмы больше максимального диаметра поры пористой мембраны фильтра, что является наиболее благоприятным для предотвращения закупоривания ограничителя потока (со ссылкой на китайский национальный стандарт GB/T 1967-1996 для способа измерения среднего и минимального диаметров поры). Предпочтительно, максимальный диаметр поры ограничительной диафрагмы 3 выбирается равным или больше в пять раз максимального диаметра поры пористой мембраны 2 фильтра. Или даже, предпочтительно, максимальный диаметр поры ограничительной диафрагмы 3 выбирается равным или больше в 10 раз максимального диаметра поры пористой мембраны 2 фильтра. Определенное соотношение между диаметрами пор ограничительной диафрагмы и пористой мембраны 2 фильтра решает проблему того,что ограничительная мембрана легко закупоривается. Чем больше разность между фильтрующими способностями ограничителя 3 потока и пористой мембраны 2 фильтра, тем ниже скорость просачивания воды через пористую мембрану 2 фильтра, тем меньше "скорость соударения" примеси, и тем длиннее срок службы пористой мембраны 2 фильтра. Таким образом, для изготовления устройства для орошения инфильтрацией со сверхдлительным сроком службы работы по следующим двум аспектам следует выполнить после определения диаметра поры пористой мембраны 2 фильтра: с одной стороны, выпуск воды из ограничителя 3 потока уменьшен максимально при условии, что количество воды, необходимое для растений, является удовлетворительным посредством уменьшения количества ограничительных диафрагм или диаметра ее поры (не меньше диаметра поры пористой мембраны фильтра), с другой стороны, фильтрующая способность пористой мембраны 2 фильтра увеличена максимально посредством увеличения площади просачивания. Таким образом, устройство для орошения инфильтрацией может быть изготовлено для работы при долгосрочном использовании воды. Варианты осуществления устройства для орошения инфильтрацией настоящего изобретения описаны ниже со ссылкой на чертежи, чтобы дополнительно описать устройство для орошения инфильтрацией и способ его изготовления. Следует отметить, что все чертежи являются только иллюстративными и не выполнены в масштабе. На чертежах подобные ссылочные позиции используются для обозначения подобных элементов. Первый вариант осуществления Фиг. 1-8 изображают схематические виды устройства для орошения инфильтрацией в соответствии с первым вариантом осуществления настоящего изобретения. Как показано на фиг. 1, устройство для орошения инфильтрацией в соответствии с данным вариантом осуществления включает в себя камеру 1 для прохождения воды, пористую мембрану 2 фильтра и ограничитель 3 потока. Камера 1 для прохождения воды содержит впускное отверстие 11 для воды и выпускное отверстие 12 для воды. Пористая мембрана 2 фильтра закрывает всю периферию внутренней стенки камеры 1 для прохождения воды. Кромки обоих концов пористой мембраны 2 фильтра могут плотно зацепляться с внутренней стенкой камеры 1 для прохождения воды и затем становятся водонепроницаемыми для того, чтобы образовать участок 20 фильтрации между пористой мембраной 2 фильтра и внутренней стенкой камеры 1 для прохождения воды, закрытой таким образом. Ограничитель 3 потока расположен на боковой стенке камеры 1 для прохождения воды, соответствующей пористой мембране 2 фильтра. Каждый ограничитель 3 потока содержит одну или более ограничительных диафрагм, впускное отверстие, соединенное с участком 20 фильтрации пористой мембраны 2 фильтра, и выпускное отверстие на наружной стороне камеры 1 для прохождения воды. Общая фильтрующая способность ограничителя 3 потока меньше общей фильтрующей способности пористой мембраны 2 фильтра. Таким образом, как показано на фиг. 1-8, т.к. пористая мембрана 2 фильтра закрывает всю периферию внутренней стенки камеры 1 для прохождения воды, когда осуществляется орошение инфильтрацией растений, вода в камере 1 для прохождения воды будет фильтроваться пористой мембраной 2 фильтра, проходить на участок 20 фильтрации между пористой мембраной 2 фильтра и внутренней стенкой камеры 1 для прохождения воды и выходить через ограничительную диафрагму ограничителя 3 потока для того, чтобы образовывать оросительную воду для орошения растений. Т.к. общая фильтрующая способность ограничителя 3 потока меньше общей фильтрующей способности пористой мембраны 2 фильтра, т.е. общее количество выпуска воды через ограничитель 3 потока меньше общего количества выпуска воды через пористую мембрану 2 фильтра, вода, проникающая в пористую мембрану 2 фильтра, проходит очень медленно. После использования устройства для орошения инфильтрацией в течение некоторого времени примеси в воде будут только незначительно прилипать к пористой мембране 2 фильтра. В этом случае посредством принудительного прохождения воды в осевом направлении в камере 1 для прохождения воды осевой поток воды, проходящий через камеру 1 для прохождения воды, будет перемещаться вдоль поверхности пористой мембраны 2 фильтра для того, чтобы смывать примеси с пористой мембраны 2 фильтра и эффективно предотвращать закупоривание пористой мембраны 2 фильтра. В данном варианте осуществления максимальный диаметр поры ограничительной диафрагмы ограничителя 3 потока предпочтительно больше максимального диаметра поры пористой мембраны 2 фильтра. Таким образом, ограничительная мембрана ограничителя 3 потока не будет закупориваться во время орошения инфильтрацией, т.к. максимальный диаметр поры ограничительной диафрагмы ограничителя 3 потока больше максимального диаметра поры пористой мембраны 2 фильтра. В данном варианте осуществления пористая мембрана 2 фильтра может быть расположена непосредственно на внутренней стенке камеры 1 для прохождения воды при помощи сварки или прессуемого соединения, так что поток воды проходит по пористой мембране 2 фильтра, и эффект промывки является оптимальным. Как показано на фиг. 1 и 3, ограничитель 3 потока может состоять из одного или более ограничительных диафрагм. Ограничитель 3 потока может быть непосредственно открыт в стенке трубы в области, закрытой пористой мембраной 2 фильтра, или ограничительная диафрагма может проходить на наружную сторону устройства для орошения инфильтрацией посредством соответствующего прохождения ограничителя 3 потока. Как показано на фиг. 1, в данном варианте осуществления боковая стенка камеры 1 для прохождения воды может быть расположена с отверстием для зацепления с ограничителем 3 потока. Ограничитель 3 потока может быть непосредственно установлен в отверстии для расположения ограничителя 3 потока на боковой стенке трубчатой камеры 1 для прохождения воды. Установка ограничителя 3 потока в отверстии камеры 1 для прохождения воды может быть осуществлена следующим образом: ограничитель 3 потока выполнен из пористой керамики и вставлен в отверстие со своей наружной стенкой, плотно зацепленной с кромкой отверстия, или ограничитель 3 потока выполнен из нескольких гидрофильных волокон, непосредственно расположенных в отверстии со своими концами, проходящими на наружную сторону, для того, чтобы образовать опорную конструкцию для ограничителя 3 потока и отверстия. Как показано на фиг. 1 А, впускное отверстие ограничителя 3 потока может плотно зацепляться с отверстием для расположения ограничителя 3 потока на боковой стенке камеры 1 для прохождения воды. Как показано на фиг. 1 и 2, в данном варианте осуществления каждая пористая мембрана 2 фильтра может быть соответственно расположена с одним ограничителем 3 потока, или, как показано на фиг. 3 и 5, каждая пористая мембрана 2 фильтра соответствует двум или более ограничителям 3 потока для того,чтобы распределять оросительную воду в разные местоположения орошения. При одном и том же давлении и времени измеряются количества выпуска воды через пористую мембрану 2 фильтра, и измеряются количества выпуска воды через один или более ограничителей 3 потока в области, закрытой пористой мембраной 2 фильтра, и общее количество просачивания воды через один или более ограничителей 3 потока должно быть меньше общего количества просачивания воды через пористую мембрану 2 фильтра, т.е. общая фильтрующая способность одного или более ограничителей 3 потока меньше общей фильтрующей способности пористой мембраны 2 фильтра. Таким образом, ограничитель 3 потока ограничивает скорость просачивания воды через пористую мембрану 2 фильтра и уменьшает "скорость соударения" примесей в воде с пористой мембраной 2 фильтра. Таким образом, примеси на поверхности пористой мембраны 2 фильтра легче удаляются потоком воды, что значительно увеличивает срок службы пористой мембраны 2 фильтра. В данном варианте осуществления, как показано на фиг. 1, 4, 5 и 8, камера 1 для прохождения воды может быть образована из водопроводной трубы 10 или ее части. Как показано на фиг. 4, множество пористых мембран 2 фильтра может быть расположено в осевом направлении водопроводной трубы 10 или ее части. Или, как показано на фиг. 5, вся пористая мембрана 2 фильтра расположена с возможностью прохождения в осевом направлении водопроводной трубы 10 или ее части, и множество ограничителей 3 потока расположено в соответствии с пористой мембраной 2 фильтра для того, чтобы орошать растения в разных местоположениях. Как показано на фиг. 7 и 8, камера 1 для прохождения воды также может быть трубчатой опорой,размещенной в водопроводной трубе 10. Устройство для орошения инфильтрацией, содержащее такую камеру 1 для прохождения воды, состоящую из трубчатой опоры, может быть изготовлено в соответствии с нижеследующими этапами:A. обеспечение одного или более ограничителей 3 потока, одной или более пористых мембран 2 фильтра, и камеры 1 для прохождения воды, состоящей из трубчатой опоры, причем каждый ограничитель 3 потока содержит одну или более ограничительных диафрагм, и общая фильтрующая способность одного или более ограничителей 3 потока меньше общей фильтрующей способности одной или более пористых мембран 2 фильтра;B. соответственное расположение пористой мембраны 2 фильтра и ограничителя 3 потока на трубчатой опоре, причем пористая мембрана 2 фильтра расположена в трубе трубчатой опоры, образован участок 20 фильтрации для вмещения воды, отфильтрованной пористой мембраной 2 фильтра, ограничитель 3 потока установлен на боковой стенке трубчатой опоры в соответствии с пористой мембраной 2 фильтра, и впускное отверстие ограничителя 3 потока соединено с участком 30 фильтрации;C. вставка трубчатой опоры, содержащей пористую мембрану 2 фильтра и ограничитель 3 потока, в головку формовочной машины во время экструзионного формования водопроводной трубы 10 так, что трубчатая опора свернута в водопроводной трубе 10 после экструзии водопроводной трубы 10 при помощи головки формовочной машины; иD. образование разреза в местоположении, соответствующем выпускному отверстию ограничителя 3 потока на боковой стенке водопроводной трубы 10, чтобы открыть выпускное отверстие ограничителя 3 потока и образовать устройство для орошения инфильтрацией, как показано на фиг. 8. Таким образом, при прохождении воды в водопроводной трубе некоторое количество проходит в осевом направлении водопроводной трубы и проходит вдоль поверхности пористой мембраны 2 фильтра для промывки поверхности, в то время как некоторое количество фильтруется пористой мембраной 2 фильтра, проходит в ограничитель 3 потока через участок 20 фильтрации и выходит из выпускного отверстия ограничителя 3 потока для образования оросительной воды. По требованию орошения водопроводная труба 10 или ее часть могут быть основной водопроводной трубой в системе орошения или множеством ответвлений, соединенных с основной водопроводной трубой, и в данном документе это не ограничивается. Прохождение потока воды в камере 1 для прохождения воды может осуществляться различными способами. Например, один конец водопроводной трубы оснащен клапаном или микронасосом, и вода во всей трубе будет проходить при сливе некоторого количества воды посредством открытия клапана или выкачивании воды через другой конец микронасоса по требованию для того, чтобы образовать осевой поток воды в камере 1 для прохождения воды. Для короткой камеры 1 для прохождения воды или водопроводной трубы толкающий поршень может быть расположен в местоположении впускного отверстия 11 для воды. Когда пористую мембрану 2 фильтра необходимо заменить, поршень перемещается, чтобы заставить проходить воду через камеру 1 для прохождения воды или водопроводную трубу для того,чтобы промыть поверхность пористой мембраны 2 фильтра. Во время изготовления такого устройства для орошения инфильтрацией неудобно устанавливать пористую мембрану 2 фильтра и ограничитель 3 потока в узкой трубе, и существует много неудобств при осуществлении прежних способов изготовления. Устройство для орошения инфильтрацией настоящего изобретения может быть изготовлено при помощи нижеследующего способа в дополнение к способу, как показано на фиг. 7 и 8, в котором трубчатая опора, содержащая пористую мембрану 2 фильтра и ограничитель 3 потока, сначала сформирована и затем вставлена в водопроводную трубу: А. формование ограничителя 3 потока, содержащего одну или более ограничительных диафрагм;B. зацепление одного или более ограничителей 3 потока с пластмассовым листом 13, имеющим первую и вторую продольные кромки 131, 132, как показано на фиг. 6;C. обеспечение пористой мембраны 2 фильтра, так что общая фильтрующая способность одного или более ограничителей 3 потока меньше общей фильтрующей способности пористой мембраны 2 фильтра;D. закрытие одной или более пористыми мембранами 2 фильтра, по меньшей мере, внутренней стенки пластмассового листа 13, соответствующей ограничителю 3 потока, для того чтобы образовать участок фильтрации между пористой мембраной 2 фильтра и внутренней стенкой, закрытой таким образом, как показано на фиг. 6; иE. зацепление первой продольной кромки пластмассового листа 10 со второй продольной кромкой пластмассового листа 10 для образования трубчатой формы, как показано на фиг. 6. Этапы С и D могут быть выполнены перед этапами А и В, т.е. пористая мембрана 2 фильтра может быть сначала соединена с пластмассовым листом 13, затем зацепляют ограничитель 3 потока с пластмассовым листом 13, и ограничение не делается в настоящем изобретении. Кроме того, на этапе А ограничитель 3 потока может быть независимым элементом или непосредственно выполнен посредством формования пористой среды или капиллярных трубок в отверстии пластмассового листа 10, и в данном документе это не ограничивается. Таким образом, в данном варианте осуществления пористая мембрана 2 фильтра и ограничитель 3 потока могут быть непосредственно зацеплены с пластмассовым листом 13 в начале изготовления, и затем первая и вторая продольные кромки 131 и 132 пластмассового листа зацепляются (посредством скрепления термоклеем или склеивания) друг с другом для образования пластмассового листа 13 в трубчатой форме для того, чтобы обеспечить непрерывное изготовление трубчатого устройства для орошения инфильтрацией. Второй вариант осуществления Фиг. 9-13 показывают схематичные виды второго варианта осуществления настоящего изобретения. Основная конструкция данного варианта осуществления, по существу, такая же, что и конструкция первого варианта осуществления, описания одинаковых частей опущены в данном документе, и отличием является способ расположения пористой мембраны 2 фильтра. В данном варианте осуществления при условии, что общая фильтрующая способность пористой мембраны 2 фильтра больше общей фильтрующей способности ограничителя 3 потока, пористая мембрана 2 фильтра может быть непосредственно расположена на части периферии внутренней стенки водопроводной трубы, т.е. она закрывает только часть внутренней периферийной стенки камеры 1 для прохождения воды, соответствующей ограничителю 3 потока. Кроме того, кромки пористой мембраны 3 фильтра плотно зацепляются с внутренней стенкой водопроводной трубы для обеспечения водонепроницаемости для того, чтобы образовать изолированный участок 20 фильтрации между пористой мембраной 2 фильтра и внутренней стенкой водопроводной трубы, закрытой таким образом. Вода не может стать оросительной водой, пока она не пройдет на участок 20 фильтрации через пористую мембрану 2 фильтра и не выйдет через ограничитель потока. Поток воды в водопроводной трубе выполняет функцию удаления примесей при прохождении вдоль поверхности пористой мембраны 2 фильтра. В данном варианте осуществления, как показано на фиг. 9, каждая пористая мембрана 2 фильтра может соответственно быть расположена с ограничителем 3 потока. Или, как показано на фиг. 11 и 12,каждая пористая мембрана 2 фильтра может соответствовать двум или более ограничителям 3 потока для того, чтобы распределять оросительную воду в разные местоположения орошения. В данном варианте осуществления, как показано на фиг. 9, 11 и 12, камера 1 для прохождения воды может быть образована из водопроводной трубы 10 или ее части. Как показано на фиг. 11, множество пористых мембран 2 фильтра может быть расположено в осевом направлении водопроводной трубы 10 или ее части. Или, как показано на фиг. 12, вся пористая мембрана 2 фильтра расположена с возможностью прохождения в осевом направлении водопроводной трубы 10 или ее части, и множество ограничителей 3 потока расположено в соответствии с пористой мембраной 2 фильтра для того, чтобы орошать растения в разных местоположениях. По требованию орошения водопроводная труба 10 или ее часть могут быть основной водопроводной трубой в системе орошения или множеством ответвлений, соединенных с основной водопроводной трубой, и в данном документе это не ограничивается. В данном варианте осуществления, являясь подобной видам на фиг. 7 и 8 в первом варианте осуществления, камера 1 для прохождения воды может быть трубчатой опорой, размещенной в водопроводной трубе 10 (не показано). Способ ее изготовления может быть таким же, что и способ изготовления в первом варианте осуществления, и в данном документе он опущен. В данном варианте осуществления прохождение потока воды в камере 1 для прохождения воды может также осуществляться различными способами. Например, один конец водопроводной трубы оснащен клапаном или микронасосом, и вода во всей трубе будет проходить при сливе некоторого количества воды посредством открытия клапана или выкачивании воды через другой конец микронасоса по требованию для того, чтобы образовывать осевой поток воды в камере 1 для прохождения воды. Для короткой камеры 1 или водопроводной трубы толкающий поршень может быть расположен в местоположении впускного отверстия 11 для воды. Когда пористую мембрану 2 фильтра необходимо очистить,поршень перемещается, чтобы заставить проходить воду через камеру 1 для прохождения воды или во- 10023122 допроводную трубу для того, чтобы промыть поверхность пористой мембраны 2 фильтра. Во время изготовления такого устройства для орошения инфильтрацией неудобно устанавливать пористую мембрану 2 фильтра и ограничитель 3 потока в узкой трубе, и существует много неудобств при осуществлении прежних способов изготовления. Являясь подобным первому варианту осуществления, в дополнение к способу, как показано на фиг. 7 и 8, в котором сначала сформирована трубчатая опора, содержащая пористую мембрану 2 фильтра и ограничитель 3 потока, и затем вставлена в водопроводную трубу, нижеследующий способ может быть принят. Как показано на фиг. 13, пористая мембрана 2 фильтра и ограничитель 3 потока могут быть сначала расположены на пластмассовом листе 13, имеющем первую и вторую продольные кромки 131 и 132, и затем первая и вторая продольные кромки 131 и 132 пластмассового листа 13 зацепляются (посредством скрепления термоклеем или склеивания) друг с другом для образования пластмассового листа 13 в трубчатой форме для того, чтобы обеспечить непрерывное изготовление трубчатого устройства для орошения инфильтрацией. Т.к. данный вариант осуществления имеет конструкцию, по существу, такую же, что и конструкция первого варианта осуществления, технический эффект первого варианта осуществления будет также достигнут, и в данном документе это опущено. Третий вариант осуществления Фиг. 14-19 показывают схематичные виды третьего варианта осуществления настоящего изобретения. Основная конструкция и принцип данного варианта осуществления, по существу, такие же, что и конструкция и принцип первого варианта осуществления, и описания одинаковых частей опущены в данном документе. Как показано на фиг. 14-19, данный вариант осуществления отличается от первого варианта осуществления тем, что пористая мембрана 2 фильтра имеет мешкообразную форму, и участок 20 фильтрации образован в мешке пористой мембраны 2 фильтра. Во время орошения инфильтрацией вода не может стать оросительной водой, пока она не пройдет в мешок через мешкообразную пористую мембрану 2 фильтра (т.е. на участок 20 фильтрации) и выйдет из трубчатого устройства для орошения инфильтрацией через ограничитель 3 потока. В дополнении к эффекту первого варианта осуществления, т.к. используется мешкообразная пористая мембрана 2 фильтра, более сложно вызвать закупоривание. Поскольку, во-первых, по сравнению с выполненной заподлицо пористой мембраной фильтра мешкообразная пористая мембрана 2 фильтра может увеличивать площадь мембраны в узком пространстве, уменьшать силу прилипания примесей и продлевать срок службы мембраны. Во-вторых, при прохождении воды в трубе давление будет создаваться в части области мешка пористой мембраны 2 фильтра. Такое давление передается воде в мешке и заставляет оказывать давление жидкостью наружу из внутренней части мешка, и некоторое количество воды проходит наружу из внутренней части мешка через поры в мембране для того, чтобы создавать определенный эффект обратной промывки и продлить срок службы мембраны. Как показано на фиг. 14 А и 14 В, в данном варианте осуществления пористая мембрана 2 фильтра и ограничитель 3 потока могут быть расположены в камере 1 для прохождения воды таким же образом, как в первом варианте осуществления. Кромки отверстия мешка пористой мембраны 2 фильтра плотно зацепляются с внутренней стенкой камеры 1 для прохождения воды, отверстие для зацепления с ограничителем 3 потока расположено в местоположении на боковой стенке камеры 1 для прохождения воды, соответствующей отверстию мешка пористой мембраны 2 фильтра, и впускное отверстие ограничителя 3 потока может непосредственно и плотно зацепляться с отверстием на боковой стенке камеры 1 для прохождения воды, как показано на фиг. 14 А; или как показано на фиг. 14 В, ограничитель 3 потока установлен в отверстии со своей наружной стенкой, зацепленной с кромками отверстия. Как показано на фиг. 14,в данном варианте осуществления отверстие мешка пористой мембраны 2 фильтра может сначала неподвижно и плотно быть зацеплено с кромками впускного отверстия ограничителя 3 потока, так что впускное отверстие ограничителя 3 потока соединено с участком 20 фильтрации, и затем ограничитель 3 потока, содержащий мембранный мешок, закрепляется посредством заделки с внутренней стороны к наружной стороне и уплотняется на отверстии камеры 1 для прохождения воды. Данный способ установки является простым и удобным, в котором ограничитель 3 потока может иметь перевернутую конусообразную форму для того, чтобы удобно вставляться в отверстие камеры 1 для прохождения воды. Кроме того, как показано на фиг. 19, верхний участок ограничителя 3 потока может иметь горловину. Во время установки отверстие мембранного мешка неподвижно и плотно соединяется с отверстием камеры 1 для прохождения воды, затем ограничитель 3 потока вставляется в отверстие с наружной стороны камеры 1 для прохождения воды, и горловина ограничителя 3 потока зажимается и закрепляется на отверстии, затем уплотняется. Предпочтительно, отверстие камеры 1 для прохождения воды выполнено из материала (например,резины) с хорошей упругостью для удобства установки и обеспечения уплотняющего эффекта. В данном варианте осуществления пористая мембрана 2 фильтра предпочтительно имеет форму плоского мешка, и плоская мешкообразная пористая мембрана 2 фильтра установлена заподлицо в камере 1 для прохождения воды, что может эффективно увеличивать площадь пористой мембраны 2 фильтра и не будет вызывать слишком большое сопротивление потоку воды в трубе. В данном варианте осуществления каждая пористая мембрана 2 фильтра может быть оснащена ог- 11023122 раничителем 3 потока, как показано на фиг. 14; или как показано на фиг. 16, каждая пористая мембрана 2 фильтра соответствует двум или более ограничителям 3 потока для того, чтобы распределять оросительную воду в разные местоположения орошения. В данном варианте осуществления, как показано на фиг. 14, 17 и 18, камера 1 для прохождения воды может быть образована из водопроводной трубы 10 или ее части. Как показано на фиг. 17 и 18, множество пористых мембран 2 фильтра может быть расположено в осевом направлении водопроводной трубы 10 или ее части. По требованию орошения водопроводная труба 10 или ее часть могут быть основной водопроводной трубой в системе орошения или множеством ответвлений, соединенных с основной водопроводной трубой, и в данном документе это не ограничивается. В данном варианте осуществления, как показано на фиг. 18, камера 1 для прохождения воды может быть трубчатой опорой, размещенной в водопроводной трубе 10 подобно камере 1 для прохождения воды, как проиллюстрировано на фиг. 7 и 8 первого варианта осуществления. Способ ее изготовления может быть таким же, что и способ изготовления первого варианта осуществления, и в данном документе он опущен. В данном варианте осуществления прохождение потока воды в камере 1 для прохождения воды может осуществляться различными способами. Например, один конец водопроводной трубы оснащен клапаном или микронасосом, и вода во всей трубе будет проходить при сливе некоторого количества воды посредством открытия клапана или выкачивании воды через другой конец микронасоса по требованию для того, чтобы образовывать осевой поток воды в камере 1 для прохождения воды. Для короткой камеры 1 для прохождения воды или водопроводной трубы толкающий поршень может быть расположен в местоположении впускного отверстия 11 для воды. Когда пористую мембрану 2 фильтра необходимо очистить, поршень перемещается, чтобы заставить проходить воду через камеру 1 для прохождения воды или водопроводную трубу для того, чтобы промыть поверхность пористой мембраны 2 фильтра. Во время изготовления такого устройства для орошения инфильтрацией неудобно устанавливать пористую мембрану 2 фильтра и ограничитель 3 потока в узкой трубе, и существует много неудобств при осуществлении прежних способов изготовления. Являясь подобным первому варианту осуществления, в дополнение к способу, как показано на фиг. 7 и 8, в котором сначала сформирована трубчатая опора, содержащая пористую мембрану 2 фильтра и ограничитель 3 потока, и затем вставлена в водопроводную трубу, нижеследующий способ может быть принят. Как показано на фиг. 20, пористая мембрана 2 фильтра и ограничитель 3 потока могут быть сначала расположены на пластмассовом листе 13, имеющем первую и вторую продольные кромки 131 и 132, и затем первая и вторая продольные кромки 131 и 132 пластмассового листа 13 зацепляются (посредством скрепления термоклеем или склеивания) друг с другом для образования пластмассового листа 13 в трубчатой форме для того, чтобы обеспечить непрерывное изготовление трубчатого устройства для орошения инфильтрацией. Т.к. данный вариант осуществления имеет конструкцию, по существу, такую же, что и конструкция первого варианта осуществления, технический эффект первого варианта осуществления будет также достигнут, и в данном документе это опущено. Четвертый вариант осуществления Фиг. 21-25 показывают схематичные виды четвертого варианта осуществления настоящего изобретения. Основная конструкция и принцип данного варианта осуществления, по существу, такие же, что и конструкция и принцип предыдущих вариантов осуществления, и описания одинаковых частей опущены в данном документе. Как показано на фиг. 21-25, данный вариант осуществления отличается от предыдущих вариантов осуществления следующим: в предыдущих первом-третьем вариантах осуществления пористая мембрана 2 фильтра и ограничитель 3 потока не выполнены как одно целое и могут быть выполнены из разных материалов, например, пористая мембрана 2 фильтра выполнена из нейлоновой мембраны, и ограничитель 3 потока выполнен из гидрофильных волокон или пористого материала; хотя в данном варианте осуществления пористая мембрана 2 фильтра и ограничитель 3 потока выполнены как одно целое из одного и того же пористого материала (например, пористая керамика), т.е. верхний участок ограничителя 3 потока становится пористой мембраной 2 фильтра большой площади, так что пористая мембрана 2 фильтра сама образует участок 20 фильтрации, изолированный от камеры 1 для прохождения воды, и нижняя часть пористой мембраны 2 фильтра выдавливается как одно целое для образования ограничителя 3 потока. Кроме того, толщина и площадь пористой мембраны 2 фильтра могут быть установлены в соответствии с требованиями к фильтрации. В данном варианте осуществления общая фильтрующая способность пористой мембраны 2 фильтра может быть больше общей фильтрующей способности одного или более ограничителей 3 потока посредством задания поверхности просачивания воды пористой мембраны 2 фильтра большей, чем общая площадь выпуска воды одного или более ограничителей 3 потока, для того чтобы ограничить скорость потока воды, проникающей в пористую мембрану 2 фильтра. Выполненная как одно целое конструкция пористой мембраны 2 фильтра и ограничителя 3 потока имеет небольшую площадь выпуска воды на наружной стороне камеры 1 для прохождения воды при значительно большем объеме и довольно большой поверхности внутри камеры 1 для прохождения воды. Таким образом, выпускное отверстие для воды на наружной стороне фактически выполняет функцию ограничения потока воды, и скорость проникновения воды через внутреннюю сторону большой поверхности является очень низкой. "Скорость соударения" примесей соответственно ниже, что является очень благоприятным для очистки примесей. Пористая мембрана 2 фильтра и ограничитель 3 потока, выполненные из цельного материала, являются более легкими для изготовления и установки и имеют сниженные расходы. В данном варианте осуществления отверстие может быть предварительно расположено на камере 1 для прохождения воды, и выпускное отверстие для воды ограничителя 3 потока может быть вставлено с внутренней стороны на наружную сторону через отверстие и затем закреплено и уплотнено. В качестве альтернативы, ограничитель 3 потока может быть закреплен винтами на боковой стенке камеры 1 для прохождения воды при помощи его корпуса. Как показано на фиг. 25, способ изготовления устройства для орошения инфильтрацией является более легким, чем способ изготовления устройства для орошения инфильтрацией первого варианта осуществления. Необходимо только формование пористой мембраны 2 фильтра и ограничителя 3 потока как одно целое из одного и того же материала (например, пористой керамики) и затем зацепления их с пластмассовым листом. (Со ссылкой на первый вариант осуществления для других участков). В данном варианте осуществления, как показано на фиг. 24, камера 1 для прохождения воды также может быть трубчатой опорой, размещенной в водопроводной трубе 10. Способ ее изготовления может быть таким же, что и способ изготовления первого варианта осуществления, и в данном документе он опущен. Хотя варианты осуществления раскрывают настоящее изобретение, подразумевается, что они не ограничивают настоящее изобретение. Любая замена эквивалентного узла, выполненная специалистом в данной области техники без отхода от идеи и объема настоящего изобретения, или любое эквивалентное изменение и модификация, выполненные в соответствии с объемом охраныпатента настоящего изобретения, должны быть защищены настоящей патентной заявкой. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для орошения инфильтрацией, содержащее трубчатую камеру, имеющую выпускное отверстие для воды и впускное отверстие для воды; одну или более пористых мембран фильтра, расположенных соосно в указанной трубчатой камере,в которой кромки каждой из одной или более пористых мембран фильтра плотно прилегают к внутренней стенке трубчатой камеры для образования участка фильтрации для вмещения воды, отфильтрованной пористыми мембранами фильтра между пористыми мембранами фильтра и внутренней стенкой камеры; и один или более ограничителей потока, каждый расположенный в отверстии на боковой стенке трубчатой камеры, соответствующей каждой из одной или более пористых мембран фильтра, причем каждый из одного или более ограничителей потока содержит одну или более ограничительных диафрагм, впускное отверстие, соединенное с участком фильтрации пористых мембран фильтра, и выпускное отверстие на наружной стороне трубчатой камеры, причем максимальный размер поры ограничительной диафрагмы больше максимального размера поры пористой мембраны фильтра, и общая фильтрующая способность одного или более ограничителей потока меньше общей фильтрующей способности пористых мембран фильтра. 2. Устройство по п.1, в котором количество пористых мембран фильтра равно одной, и один или более ограничителей потока расположены на боковой стенке трубчатой камеры, соответствующей пористой мембране фильтра. 3. Устройство по п.1, в котором количество пористых мембран фильтра равно более одной, и один или более ограничителей потока расположены на боковой стенке трубчатой камеры, соответствующей каждой из пористых мембран фильтра. 4. Устройство по п.1, в котором пористая мембрана фильтра закрывает часть внутренней стенки трубчатой камеры, и кромки пористой мембраны фильтра плотно прилегают к внутренней стенке трубчатой камеры для того, чтобы образовать участок фильтрации между пористой мембраной фильтра и внутренней стенкой трубчатой камеры, закрытой таким образом. 5. Устройство по п.1, в котором пористая мембрана фильтра закрывает всю периферию внутренней стенки трубчатой камеры, и кромки пористой мембраны фильтра плотно прилегают к внутренней стенке трубчатой камеры для того, чтобы образовывать участок фильтрации между пористой мембраной фильтра и внутренней стенкой трубчатой камеры, закрытой таким образом. 6. Устройство по п.1, в котором ограничитель потока представляет собой патрубок, вставленный в отверстие, и корпус ограничителя потока плотно закреплен с кромками отверстия. 7. Устройство по п.1, в котором трубчатая камера для прохождения воды образована из трубы, или части трубы, или трубчатого опорного элемента, размещенного в трубе. 8. Устройство по п.7, в котором количество пористых мембран фильтра более одного, причем каждая из пористых мембран фильтра расположена в трубчатом опорном элементе, и множество трубчатых опорных элементов, расположенных с пористыми мембранами фильтра, помещены в трубе, соответственно, в осевом направлении трубы, так что пористые мембраны фильтра распределены в трубе. 9. Устройство по п.7, в котором труба снабжена переключателем направления потока воды или микронасосом, периодически приводимым в действие, причем переключатель или микронасос предназначены для включения с целью обеспечения прохождения воды в осевом направлении трубы. 10. Устройство по п.1, в котором общая фильтрующая способность пористой мембраны фильтра равна или больше в пять раз общей фильтрующей способности соответствующих ограничителей потока,установленных в зоне мембраны. 11. Устройство по п.1, в котором максимальный размер поры ограничительной диафрагмы равен или больше в пять раз максимального размера поры пористой мембраны фильтра. 12. Устройство по п.1, в котором пористая мембрана фильтра и ограничитель потока выполнены как одно целое из одного и того же пористого материала. 13. Устройство по п.12, в котором материалом пористой мембраны является пористая керамика. 14. Устройство для орошения инфильтрацией, содержащее трубчатую камеру, имеющую выпускное отверстие для воды и впускное отверстие для воды; одну или более пористых мембран фильтра, расположенных соосно в указанной трубчатой камере,в которой каждая из одной или более пористых мембран фильтра непосредственно имеет мешкообразную форму, а участок фильтрации для вмещения воды, отфильтрованной пористыми мембранами фильтра, образован в мешкепористой мембраны фильтра; и один или более ограничителей потока, каждый расположенный в отверстии на боковой стенке трубчатой камеры, соответствующей каждой из одной или более пористых мембран фильтра, причем каждый из одного или более ограничителей потока содержит одну или более ограничительных диафрагм, впускное отверстие, соединенное с участком фильтрации пористых мембран фильтра, и выпускное отверстие на наружной стороне трубчатой камеры, причем максимальный размер поры ограничительной диафрагмы больше максимального размера поры пористой мембраны фильтра, и общая фильтрующая способность одного или более ограничителей потока меньше общей фильтрующей способности пористых мембран фильтра. 15. Устройство по п.14, в котором ограничитель потока представляет собой патрубок, вставленный в отверстие в стенке трубчатой камеры, при этом корпус ограничителя потока плотно закреплен с кромками отверстия, отверстие мешка мешкообразной пористой мембраны фильтра плотно закреплено с впускным отверстием ограничителя потока, так что впускное отверстие ограничителя потока соединено с участком фильтрации. 16. Устройство по п.14, в котором пористая мембрана фильтра имеет форму плоского мешка, при этом плоская мешкообразная пористая мембрана фильтра размещена в камере вдоль направления потока. 17. Способ орошения инфильтрацией, в котором используется устройство для орошения инфильтрацией по любому из пп.1-16, согласно которому воду в камере пропускают в осевом направлении через регулярный временной интервал, так что осевой поток воды проходит вдоль поверхности пористой мембраны фильтра. 18. Способ изготовления устройства для орошения инфильтрацией по любому из пп.1-16, включающий в себяA) обеспечение одного или более ограничителей потока и одной или более пористых мембран фильтра;B) расположение пористой мембраны фильтра и ограничителя потока на пластмассовом листе,имеющем первую и вторую продольные кромки, причем пористая мембрана фильтра расположена на одной из сторон пластмассового листа, и ограничитель потока расположен на другой стороне пластмассового листа, участок фильтрации для вмещения воды образован между пористой мембраной фильтра и стороной пластмассового листа, на которой расположена пористая мембрана фильтра, при этом ограничитель потока установлен в стенке пластмассового листа, при этом впускное отверстие ограничителя потока сообщено с участком фильтрации; иC) скрепление между собой первой и второй продольных кромок пластмассового листа для образования трубчатой формы таким образом, что пористая мембрана фильтра оказывается внутри замкнутого пространства камеры. 19. Способ изготовления устройства для орошения инфильтрацией по любому из пп.1-16, включающий в себяA) обеспечение одного или более ограничителей потока, одной или более пористых мембран фильтра и камеры, состоящей из трубчатого опорного элемента;B) расположение пористой мембраны фильтра и ограничителя потока на трубчатом опорном элементе, причем пористая мембрана фильтра расположена внутри трубчатого опорного элемента с образованием участка фильтрации для вмещения воды, отфильтрованной через пористую мембрану фильтра; установку ограничителя потока в отверстии на боковой стенке трубчатого опорного элемента в соответствии с пористой мембраной фильтра, и соединение впускного отверстия ограничителя потока с участком фильтрации пористой мембраны фильтра посредством отверстия;C) установку трубчатого опорного элемента, содержащего пористую мембрану фильтра и ограничитель потока, в головку формовочной машины во время экструзионного формования трубы так, что трубчатый опорный элемент оказывается в трубе после экструзии трубы при помощи головки формовочной машины; иD) образование разреза в местоположении, соответствующем выпускному отверстию ограничителя потока на боковой стенке трубы, для того чтобы открыть выпускное отверстие ограничителя потока.
