Устройство, применяющее изменения давления для транспортировки текучих сред

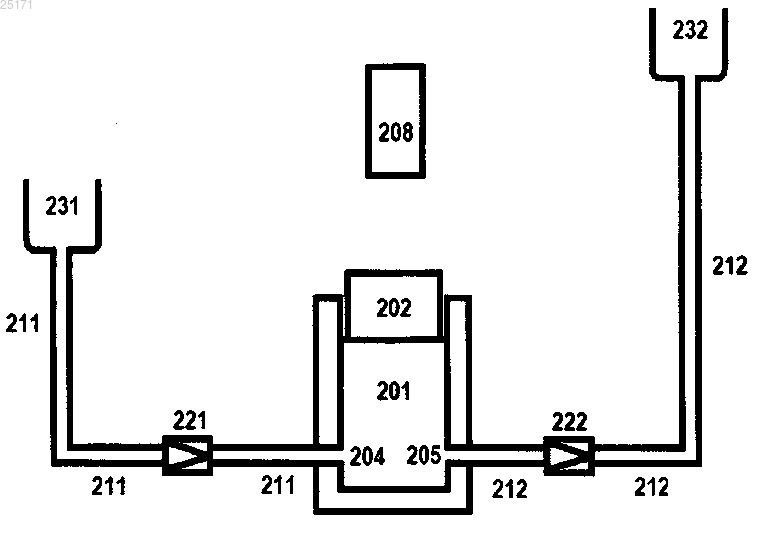

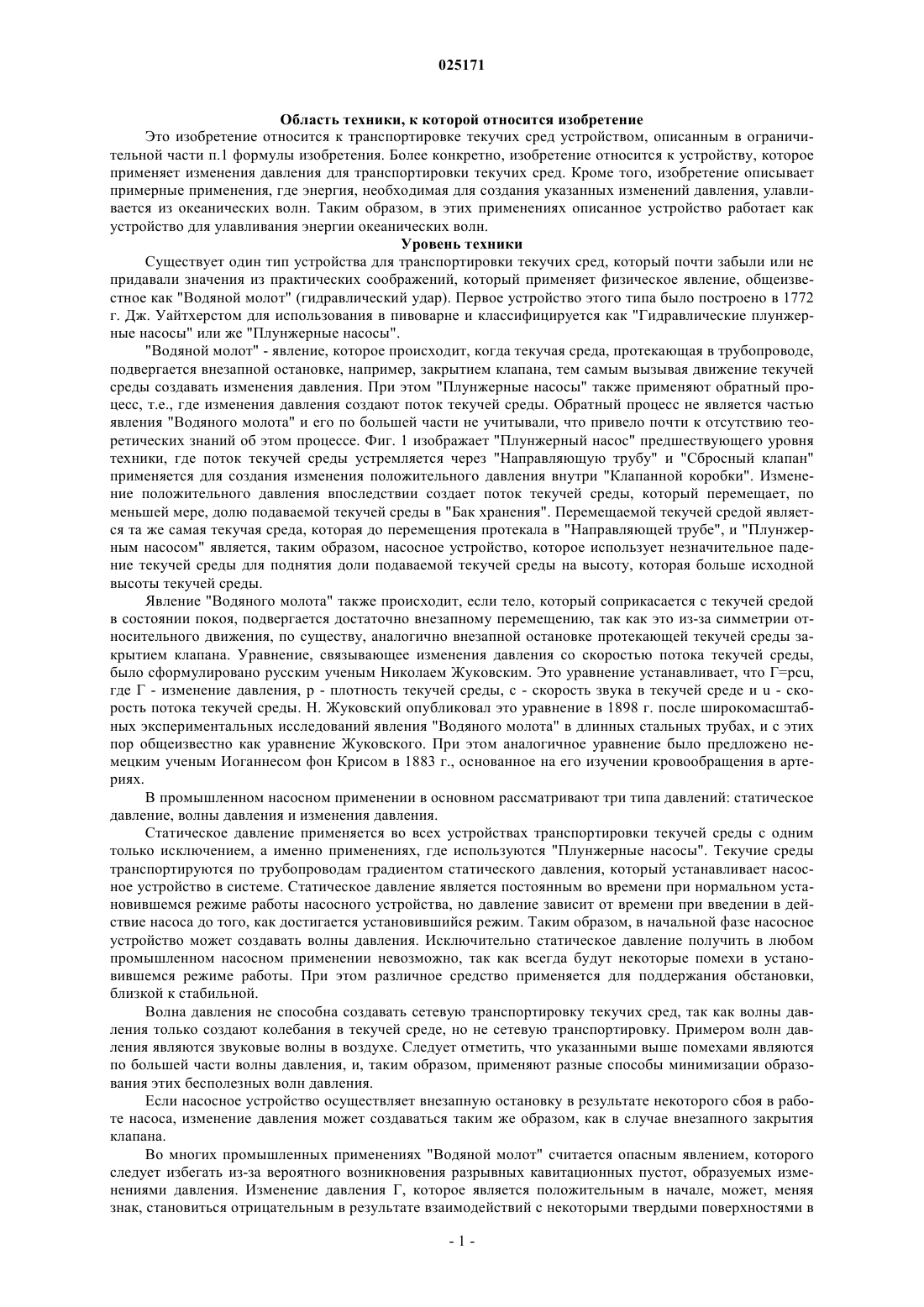

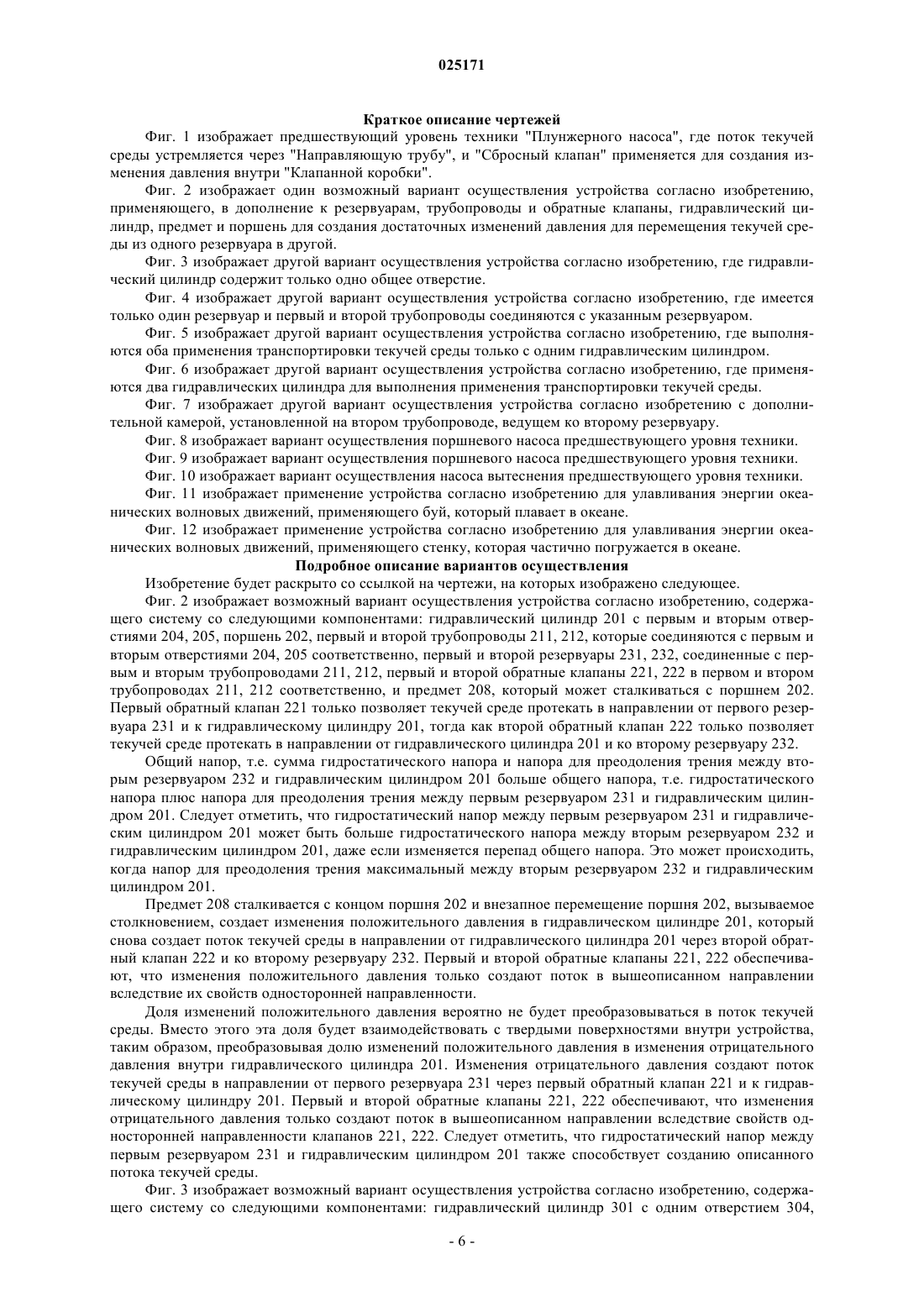

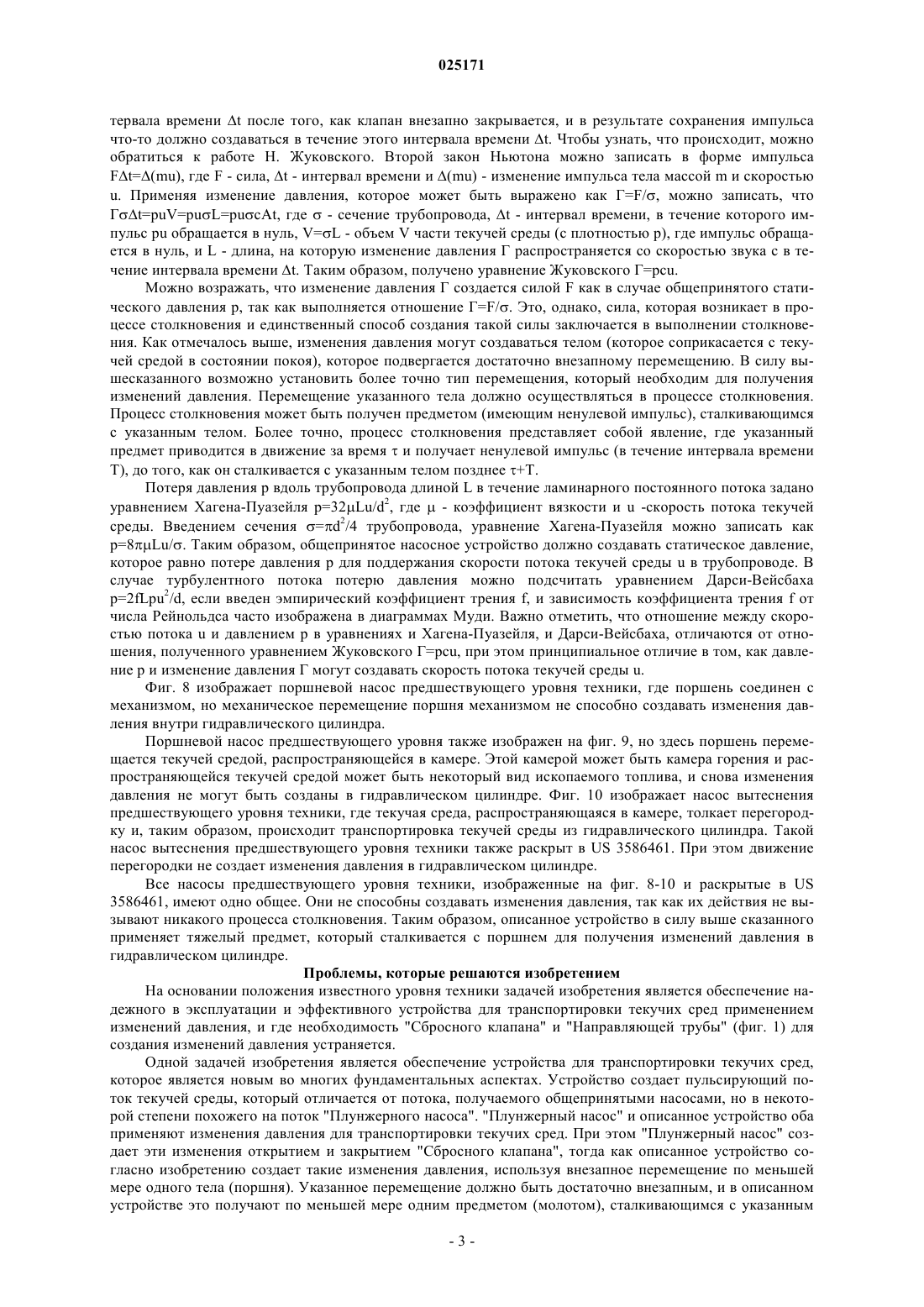

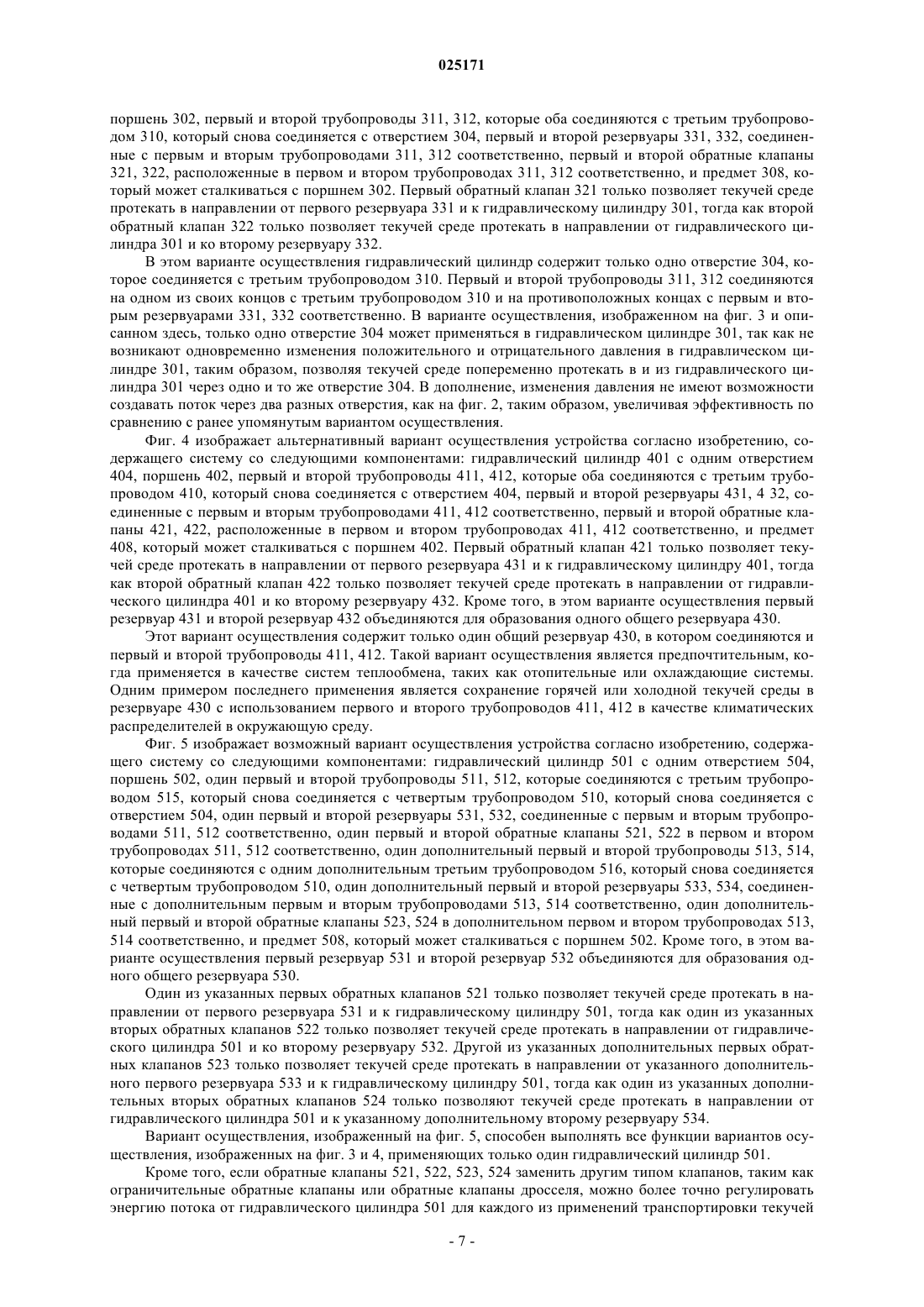

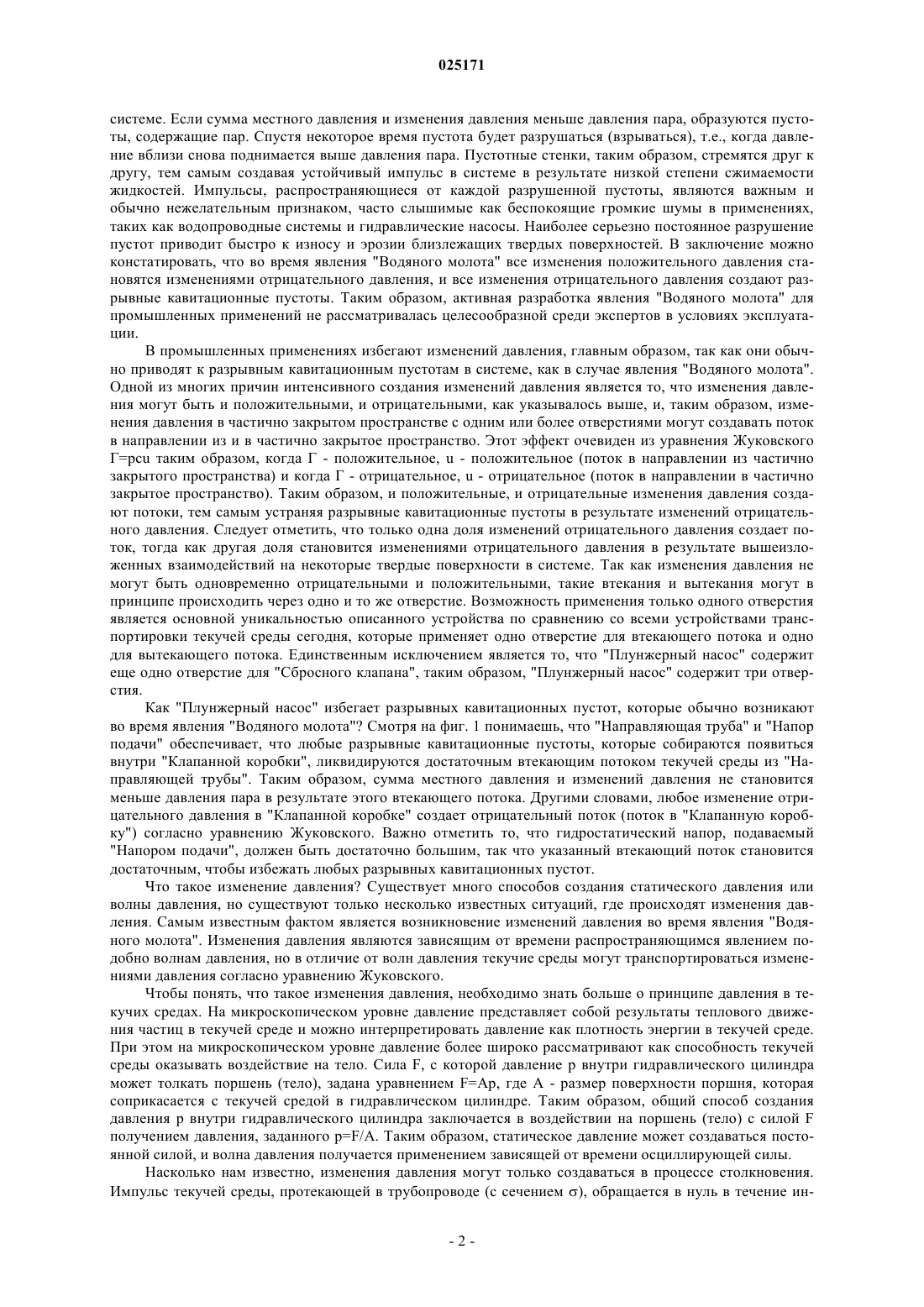

УСТРОЙСТВО, ПРИМЕНЯЮЩЕЕ ИЗМЕНЕНИЯ ДАВЛЕНИЯ, ДЛЯ ТРАНСПОРТИРОВКИ ТЕКУЧИХ СРЕД Изобретение относится к устройству для транспортировки текучих сред, содержащему частично закрытое пространство, тело в указанном частично закрытом пространстве, отверстие, первый трубопровод и второй трубопровод, первый резервуар и второй резервуар, первое механическое устройство и второе механическое устройство, причем первое механическое устройство только позволяет протекать в первом трубопроводе от первого резервуара и к частично закрытому пространству и второе механическое устройство только позволяет протекать во втором трубопроводе в направлении от частично закрытого пространства и ко второму резервуару, причем изменение положительного давления создается предметом с ненулевым импульсом, сталкивающимся с указанным телом, где часть указанного изменения положительного давления создает поток текучей среды из частично закрытого пространства через второе механическое устройство и во второй резервуар, и изменение отрицательного давления создается в частично закрытом пространстве, где указанное изменение отрицательного давления вместе с результирующим, гидростатическим напором между первым резервуаром и частично закрытым пространством создают поток текучей среды из первого резервуара через первое механическое устройство и в частично закрытое пространство.(71)(73) Заявитель и патентовладелец: ИМПАКТ ТЕКНОЛОДЖИ СИСТЕМЗ АС (NO) Область техники, к которой относится изобретение Это изобретение относится к транспортировке текучих сред устройством, описанным в ограничительной части п.1 формулы изобретения. Более конкретно, изобретение относится к устройству, которое применяет изменения давления для транспортировки текучих сред. Кроме того, изобретение описывает примерные применения, где энергия, необходимая для создания указанных изменений давления, улавливается из океанических волн. Таким образом, в этих применениях описанное устройство работает как устройство для улавливания энергии океанических волн. Уровень техники Существует один тип устройства для транспортировки текучих сред, который почти забыли или не придавали значения из практических соображений, который применяет физическое явление, общеизвестное как "Водяной молот" (гидравлический удар). Первое устройство этого типа было построено в 1772 г. Дж. Уайтхерстом для использования в пивоварне и классифицируется как "Гидравлические плунжерные насосы" или же "Плунжерные насосы"."Водяной молот" - явление, которое происходит, когда текучая среда, протекающая в трубопроводе,подвергается внезапной остановке, например, закрытием клапана, тем самым вызывая движение текучей среды создавать изменения давления. При этом "Плунжерные насосы" также применяют обратный процесс, т.е., где изменения давления создают поток текучей среды. Обратный процесс не является частью явления "Водяного молота" и его по большей части не учитывали, что привело почти к отсутствию теоретических знаний об этом процессе. Фиг. 1 изображает "Плунжерный насос" предшествующего уровня техники, где поток текучей среды устремляется через "Направляющую трубу" и "Сбросный клапан" применяется для создания изменения положительного давления внутри "Клапанной коробки". Изменение положительного давления впоследствии создает поток текучей среды, который перемещает, по меньшей мере, долю подаваемой текучей среды в "Бак хранения". Перемещаемой текучей средой является та же самая текучая среда, которая до перемещения протекала в "Направляющей трубе", и "Плунжерным насосом" является, таким образом, насосное устройство, которое использует незначительное падение текучей среды для поднятия доли подаваемой текучей среды на высоту, которая больше исходной высоты текучей среды. Явление "Водяного молота" также происходит, если тело, который соприкасается с текучей средой в состоянии покоя, подвергается достаточно внезапному перемещению, так как это из-за симметрии относительного движения, по существу, аналогично внезапной остановке протекающей текучей среды закрытием клапана. Уравнение, связывающее изменения давления со скоростью потока текучей среды,было сформулировано русским ученым Николаем Жуковским. Это уравнение устанавливает, что Г=pcu,где Г - изменение давления, p - плотность текучей среды, c - скорость звука в текучей среде и u - скорость потока текучей среды. Н. Жуковский опубликовал это уравнение в 1898 г. после широкомасштабных экспериментальных исследований явления "Водяного молота" в длинных стальных трубах, и с этих пор общеизвестно как уравнение Жуковского. При этом аналогичное уравнение было предложено немецким ученым Иоганнесом фон Крисом в 1883 г., основанное на его изучении кровообращения в артериях. В промышленном насосном применении в основном рассматривают три типа давлений: статическое давление, волны давления и изменения давления. Статическое давление применяется во всех устройствах транспортировки текучей среды с одним только исключением, а именно применениях, где используются "Плунжерные насосы". Текучие среды транспортируются по трубопроводам градиентом статического давления, который устанавливает насосное устройство в системе. Статическое давление является постоянным во времени при нормальном установившемся режиме работы насосного устройства, но давление зависит от времени при введении в действие насоса до того, как достигается установившийся режим. Таким образом, в начальной фазе насосное устройство может создавать волны давления. Исключительно статическое давление получить в любом промышленном насосном применении невозможно, так как всегда будут некоторые помехи в установившемся режиме работы. При этом различное средство применяется для поддержания обстановки,близкой к стабильной. Волна давления не способна создавать сетевую транспортировку текучих сред, так как волны давления только создают колебания в текучей среде, но не сетевую транспортировку. Примером волн давления являются звуковые волны в воздухе. Следует отметить, что указанными выше помехами являются по большей части волны давления, и, таким образом, применяют разные способы минимизации образования этих бесполезных волн давления. Если насосное устройство осуществляет внезапную остановку в результате некоторого сбоя в работе насоса, изменение давления может создаваться таким же образом, как в случае внезапного закрытия клапана. Во многих промышленных применениях "Водяной молот" считается опасным явлением, которого следует избегать из-за вероятного возникновения разрывных кавитационных пустот, образуемых изменениями давления. Изменение давления Г, которое является положительным в начале, может, меняя знак, становиться отрицательным в результате взаимодействий с некоторыми твердыми поверхностями в системе. Если сумма местного давления и изменения давления меньше давления пара, образуются пустоты, содержащие пар. Спустя некоторое время пустота будет разрушаться (взрываться), т.е., когда давление вблизи снова поднимается выше давления пара. Пустотные стенки, таким образом, стремятся друг к другу, тем самым создавая устойчивый импульс в системе в результате низкой степени сжимаемости жидкостей. Импульсы, распространяющиеся от каждой разрушенной пустоты, являются важным и обычно нежелательным признаком, часто слышимые как беспокоящие громкие шумы в применениях,таких как водопроводные системы и гидравлические насосы. Наиболее серьезно постоянное разрушение пустот приводит быстро к износу и эрозии близлежащих твердых поверхностей. В заключение можно констатировать, что во время явления "Водяного молота" все изменения положительного давления становятся изменениями отрицательного давления, и все изменения отрицательного давления создают разрывные кавитационные пустоты. Таким образом, активная разработка явления "Водяного молота" для промышленных применений не рассматривалась целесообразной среди экспертов в условиях эксплуатации. В промышленных применениях избегают изменений давления, главным образом, так как они обычно приводят к разрывным кавитационным пустотам в системе, как в случае явления "Водяного молота". Одной из многих причин интенсивного создания изменений давления является то, что изменения давления могут быть и положительными, и отрицательными, как указывалось выше, и, таким образом, изменения давления в частично закрытом пространстве с одним или более отверстиями могут создавать поток в направлении из и в частично закрытое пространство. Этот эффект очевиден из уравнения Жуковского Г=pcu таким образом, когда Г - положительное, u - положительное (поток в направлении из частично закрытого пространства) и когда Г - отрицательное, u - отрицательное (поток в направлении в частично закрытое пространство). Таким образом, и положительные, и отрицательные изменения давления создают потоки, тем самым устраняя разрывные кавитационные пустоты в результате изменений отрицательного давления. Следует отметить, что только одна доля изменений отрицательного давления создает поток, тогда как другая доля становится изменениями отрицательного давления в результате вышеизложенных взаимодействий на некоторые твердые поверхности в системе. Так как изменения давления не могут быть одновременно отрицательными и положительными, такие втекания и вытекания могут в принципе происходить через одно и то же отверстие. Возможность применения только одного отверстия является основной уникальностью описанного устройства по сравнению со всеми устройствами транспортировки текучей среды сегодня, которые применяет одно отверстие для втекающего потока и одно для вытекающего потока. Единственным исключением является то, что "Плунжерный насос" содержит еще одно отверстие для "Сбросного клапана", таким образом, "Плунжерный насос" содержит три отверстия. Как "Плунжерный насос" избегает разрывных кавитационных пустот, которые обычно возникают во время явления "Водяного молота" Смотря на фиг. 1 понимаешь, что "Направляющая труба" и "Напор подачи" обеспечивает, что любые разрывные кавитационные пустоты, которые собираются появиться внутри "Клапанной коробки", ликвидируются достаточным втекающим потоком текучей среды из "Направляющей трубы". Таким образом, сумма местного давления и изменений давления не становится меньше давления пара в результате этого втекающего потока. Другими словами, любое изменение отрицательного давления в "Клапанной коробке" создает отрицательный поток (поток в "Клапанную коробку") согласно уравнению Жуковского. Важно отметить то, что гидростатический напор, подаваемый"Напором подачи", должен быть достаточно большим, так что указанный втекающий поток становится достаточным, чтобы избежать любых разрывных кавитационных пустот. Что такое изменение давления Существует много способов создания статического давления или волны давления, но существуют только несколько известных ситуаций, где происходят изменения давления. Самым известным фактом является возникновение изменений давления во время явления "Водяного молота". Изменения давления являются зависящим от времени распространяющимся явлением подобно волнам давления, но в отличие от волн давления текучие среды могут транспортироваться изменениями давления согласно уравнению Жуковского. Чтобы понять, что такое изменения давления, необходимо знать больше о принципе давления в текучих средах. На микроскопическом уровне давление представляет собой результаты теплового движения частиц в текучей среде и можно интерпретировать давление как плотность энергии в текучей среде. При этом на микроскопическом уровне давление более широко рассматривают как способность текучей среды оказывать воздействие на тело. Сила F, с которой давление p внутри гидравлического цилиндра может толкать поршень (тело), задана уравнением F=Ap, где A - размер поверхности поршня, которая соприкасается с текучей средой в гидравлическом цилиндре. Таким образом, общий способ создания давления p внутри гидравлического цилиндра заключается в воздействии на поршень (тело) с силой F получением давления, заданного p=F/A. Таким образом, статическое давление может создаваться постоянной силой, и волна давления получается применением зависящей от времени осциллирующей силы. Насколько нам известно, изменения давления могут только создаваться в процессе столкновения. Импульс текучей среды, протекающей в трубопроводе (с сечением ), обращается в нуль в течение ин-2 025171 тервала времени t после того, как клапан внезапно закрывается, и в результате сохранения импульса что-то должно создаваться в течение этого интервала времени t. Чтобы узнать, что происходит, можно обратиться к работе Н. Жуковского. Второй закон Ньютона можно записать в форме импульсаFt=(mu), где F - сила, t - интервал времени и (mu) - изменение импульса тела массой m и скоростьюu. Применяя изменение давления, которое может быть выражено как Г=F/, можно записать, что Гt=puV=puL=pucAt, где- сечение трубопровода, t - интервал времени, в течение которого импульс pu обращается в нуль, V=L - объем V части текучей среды (с плотностью p), где импульс обращается в нуль, и L - длина, на которую изменение давления Г распространяется со скоростью звука с в течение интервала времени t. Таким образом, получено уравнение Жуковского Г=pcu. Можно возражать, что изменение давления Г создается силой F как в случае общепринятого статического давления p, так как выполняется отношение Г=F/. Это, однако, сила, которая возникает в процессе столкновения и единственный способ создания такой силы заключается в выполнении столкновения. Как отмечалось выше, изменения давления могут создаваться телом (которое соприкасается с текучей средой в состоянии покоя), которое подвергается достаточно внезапному перемещению. В силу вышесказанного возможно установить более точно тип перемещения, который необходим для получения изменений давления. Перемещение указанного тела должно осуществляться в процессе столкновения. Процесс столкновения может быть получен предметом (имеющим ненулевой импульс), сталкивающимся с указанным телом. Более точно, процесс столкновения представляет собой явление, где указанный предмет приводится в движение за времяи получает ненулевой импульс (в течение интервала времени Т), до того, как он сталкивается с указанным телом позднее +T. Потеря давления p вдоль трубопровода длиной L в течение ламинарного постоянного потока задано уравнением Хагена-Пуазейля p=32Lu/d2, где- коэффициент вязкости и u -скорость потока текучей среды. Введением сечения =d2/4 трубопровода, уравнение Хагена-Пуазейля можно записать какp=8Lu/. Таким образом, общепринятое насосное устройство должно создавать статическое давление,которое равно потере давления p для поддержания скорости потока текучей среды u в трубопроводе. В случае турбулентного потока потерю давления можно подсчитать уравнением Дарси-Вейсбахаp=2fLpu2/d, если введен эмпирический коэффициент трения f, и зависимость коэффициента трения f от числа Рейнольдса часто изображена в диаграммах Муди. Важно отметить, что отношение между скоростью потока u и давлением p в уравнениях и Хагена-Пуазейля, и Дарси-Вейсбаха, отличаются от отношения, полученного уравнением Жуковского Г=pcu, при этом принципиальное отличие в том, как давление p и изменение давления Г могут создавать скорость потока текучей среды u. Фиг. 8 изображает поршневой насос предшествующего уровня техники, где поршень соединен с механизмом, но механическое перемещение поршня механизмом не способно создавать изменения давления внутри гидравлического цилиндра. Поршневой насос предшествующего уровня также изображен на фиг. 9, но здесь поршень перемещается текучей средой, распространяющейся в камере. Этой камерой может быть камера горения и распространяющейся текучей средой может быть некоторый вид ископаемого топлива, и снова изменения давления не могут быть созданы в гидравлическом цилиндре. Фиг. 10 изображает насос вытеснения предшествующего уровня техники, где текучая среда, распространяющаяся в камере, толкает перегородку и, таким образом, происходит транспортировка текучей среды из гидравлического цилиндра. Такой насос вытеснения предшествующего уровня техники также раскрыт в US 3586461. При этом движение перегородки не создает изменения давления в гидравлическом цилиндре. Все насосы предшествующего уровня техники, изображенные на фиг. 8-10 и раскрытые в US 3586461, имеют одно общее. Они не способны создавать изменения давления, так как их действия не вызывают никакого процесса столкновения. Таким образом, описанное устройство в силу выше сказанного применяет тяжелый предмет, который сталкивается с поршнем для получения изменений давления в гидравлическом цилиндре. Проблемы, которые решаются изобретением На основании положения известного уровня техники задачей изобретения является обеспечение надежного в эксплуатации и эффективного устройства для транспортировки текучих сред применением изменений давления, и где необходимость "Сбросного клапана" и "Направляющей трубы" (фиг. 1) для создания изменений давления устраняется. Одной задачей изобретения является обеспечение устройства для транспортировки текучих сред,которое является новым во многих фундаментальных аспектах. Устройство создает пульсирующий поток текучей среды, который отличается от потока, получаемого общепринятыми насосами, но в некоторой степени похожего на поток "Плунжерного насоса". "Плунжерный насос" и описанное устройство оба применяют изменения давления для транспортировки текучих сред. При этом "Плунжерный насос" создает эти изменения открытием и закрытием "Сбросного клапана", тогда как описанное устройство согласно изобретению создает такие изменения давления, используя внезапное перемещение по меньшей мере одного тела (поршня). Указанное перемещение должно быть достаточно внезапным, и в описанном устройстве это получают по меньшей мере одним предметом (молотом), сталкивающимся с указанным телом (поршнем). Сущность изобретения Согласно изобретению указанные задачи достигнуты устройством для транспортировки текучих сред, как указано в введении, и имеющим отличительные признаки, указанные в независимом п.1 формулы изобретения. Предпочтительные варианты осуществления изобретения указаны в остальных зависимых пунктах формулы изобретения. Более конкретно, изобретение относится к устройству, применяющему изменения давления для транспортировки текучих сред, содержащему по меньшей мере одно частично закрытое пространство, по меньшей мере одно тело в указанном по меньшей мере одном частично закрытом пространстве, где указанное по меньшей мере одно тело способно перемещаться относительно внутренней части указанного по меньшей мере одного частично закрытого пространства, по меньшей мере одно отверстие в указанном по меньшей мере одном частично закрытом пространстве, которое позволяет текучей среде протекать попеременно в направлении в и из указанного по меньшей мере одного частично закрытого пространства, по меньшей мере один первый трубопровод и по меньшей мере один второй трубопровод в сообщении по текучей среде по меньшей мере с одним из указанных по меньшей мере одним отверстием, по меньшей мере один первый резервуар и по меньшей мере один второй резервуар, соединенные с указанными по меньшей мере одним первым трубопроводом и по меньшей мере одним вторым трубопроводом соответственно, по меньшей мере одно первое механическое устройство и по меньшей мере одно второе механическое устройство в указанном по меньшей мере одном первом трубопроводе и по меньшей мере одном втором трубопроводе соответственно, где указанное по меньшей мере одно первое механическое устройство только позволяет протекать в указанном по меньшей мере одном первом трубопроводе в направлении от указанного по меньшей мере одного первого резервуара и к указанному по меньшей мере однму частично закрытому пространству, и указанное по меньшей мере одно второе механическое устройство только позволяет протекать в указанном по меньшей мере одном втором трубопроводе в направлении от указанного по меньшей мере одного частично закрытого пространства и к указанному по меньшей мере одному второму резервуару. Изобретение дополнительно отличается тем, что по меньшей мере одно изменение положительного давления создается по меньшей мере в одном из указанных по меньшей мере одном частично закрытом пространстве по меньшей мере одним предметом с ненулевым импульсом, сталкивающимся с указанным по меньшей мере одним телом, где по меньшей мере часть указанного по меньшей мере одного изменения положительного давления создает поток текучей среды из указанного по меньшей мере одного частично закрытого пространства через указанное по меньшей мере одно второе механическое устройство и в указанный по меньшей мере один второй резервуар, и по меньшей мере одно изменение отрицательного давления создается в указанном по меньшей мере одном частично закрытом пространстве, где указанное по меньшей мере одно изменение отрицательного давления вместе с результирующим по меньшей мере одним гидростатическим напором между по меньшей мере одним из указанных по меньшей мере одним первым резервуаром и по меньшей мере одним из указанных по меньшей мере одним частично закрытым пространством создают поток текучей среды из указанного по меньшей мере одного первого резервуара через указанное по меньшей мере одно первое механическое устройство и в указанное по меньшей мере одно частично закрытое пространство. Предпочтительный вариант осуществления изобретения ликвидирует любые разрывные кавитационные пустоты, возникающие в указанном частично закрытом пространстве, обеспечением достаточного потока текучей среды в указанное частично закрытое пространство (частично закрытые пространства). Предпочтительно, что это получается расположением по меньшей мере одного из указанных первого резервуара (резервуаров) с достаточным гидростатическим напором между по меньшей мере одним из указанных частично закрытым пространством (частично закрытых пространств) и по меньшей мере одним из указанных первым резервуаром (резервуаров), так что указанный достаточный поток текучей среды выходит по меньшей мере из одного из указанных первого резервуара (резервуаров). Предпочтительно по меньшей мере одним из указанных частично закрытым пространством (частично закрытых пространств) и по меньшей мере одним из указанных телом или тел являются гидравлический цилиндр и поршень соответственно. Другим предпочтительным вариантом осуществления является расположение по меньшей мере одной камеры, которая наполняется смесью жидкости и газа, при этом один или несколько третьих трубопроводов соединяются с наполненными жидкостью частями камеры (камер). Указанный третий трубопровод (трубопроводы) находится/находятся в сообщении по текучей среде с указанным частично закрытым пространством (частично закрытыми пространствами) через указанное второе механическое устройство (механические устройства). Предпочтительно по меньшей мере одна перегородка, подходящая для отделения газа и жидкости, располагается внутри по меньшей мере одной из указанных камеры(камер). Указанная камера (камеры) могут, например, быть любым типом напорных баков и/или гидравлических аккумуляторов. Указанными первым и вторым механическими устройствами являются предпочтительно клапаны конкретных типов, такие как, клапаны одностороннего действия, обратные клапаны, ограничительные обратные клапаны, обратные клапаны дросселя, ограничительные клапаны одностороннего действия или/и дроссельные клапаны одностороннего действия. Кроме того, указанные трубопроводы состоят предпочтительно из труб, например труб, выполненных из нержавеющей стали и/или пластика. Как альтернатива вышеописанным вариантам осуществления устройство согласно изобретению можно применять в одной или более системах теплообмена, таких как отопительные или охлаждающие системы. Это может быть достигнуто объединением по меньшей мере одного из указанных первого резервуара (резервуаров) по меньшей мере с одним из указанных вторым резервуаром (резервуаров), таким образом получая по меньшей мере один общий резервуар, в который обеспечиваются и втекающий поток и вытекающий поток текучей среды. Другим возможным применением, использующим один или более выше упомянутых вариантов осуществления, является применение по меньшей мере одного из указанных по меньшей мере одного второго резервуара как гидроэнергетического резервуара. Кроме того, в некоторых других применениях по меньшей мере один из указанных резервуаров можно заменить напорным баком, и по меньшей мере один из указанных напорных баков может быть соединен с гидроэнергетической турбиной (гидроэнергетическими турбинами). Другим возможным применением является использование устройства как описано выше и в пп.1-8 формулы изобретения, как системы преобразования энергии, при этом по меньшей мере один из указанных предметов соединяется/соединяются по меньшей мере с одной системой улавливания волнового движения. Одно устройство, содержащее соединенную указанную систему улавливания волнового движения,и, таким образом, подходящую для улавливания энергии волновых движениях, содержит один или более предметов, соединенных с одним или более плавучими буями, которые могут приводиться в движение волнами. Указанные движения затем создают перемещения указанного предмета (предметов), таким образом вызывая ненулевой импульс указанного предмета (предметов) до столкновения (столкновений) по меньшей мере с одним из указанных телом или тел. Указанный предмет (предметы) предпочтительно соединяется/соединяются с одним или более буем(буями) одним или более шнуром (шнурами), проходящими через шкивы, при этом по меньшей мере один шкив крепится/крепятся по меньшей мере к одному грузилу, и по меньшей мере один из других шкивов соединяется/соединяются с неподвижно закрепленной конструкцией. В другом альтернативном устройстве с указанной системой улавливания волнового движения и, таким образом, подходящей для улавливания энергии волновых движений, указанный предмет (предметы) соединяется/соединяются по меньшей мере с одной стенкой, которая может приводиться в движение волнами, и что движение указанной по меньшей мере одной стенки вызывает перемещение указанного предмета (предметов), и, таким образом, получая ненулевой импульс указанного предмета (предметов) до столкновения по меньшей мере с одним из указанных тела или тел. Указанный предмет (предметы) в последнем описанном устройстве предпочтительно соединяется/соединяются с указанной стенкой по меньшей мере одним шнуром, проходящим через один или более шкивов, которые присоединяются к неподвижно закрепленной конструкции и где указанная стенка(стенки) крепится/крепятся по меньшей мере к одному грузилу одним или более соединениями. Устройство согласно изобретению можно производить, применяя известные компоненты, и изобретение не ограничивается каким бы то ни было средством в выборе материала во время производства компонентов, таких как указанный предмет (предметы), ни тем, как указанный предмет (предметы) перемещаются к и от указанного поршня (поршней). При этом одним возможным способом достижения такого перемещения предмета (предметов) является применение океанических волн, как указано выше. Океанические волны в природе являются периодическим или почти периодическим явлением, которые могут содержать большое количество энергии. Таким образом, описанное устройство может составлять систему преобразования энергии океанических волн, когда по меньшей мере одним из указанных по меньшей мере одним вторым резервуаром является гидроэнергетический резервуар. Более конкретно,устройство согласно изобретению можно применять как указанную систему (системы) преобразования энергии океанических волн, в которой указанный предмет (предметы) составляют часть системы (систем) улавливания океанического волнового движения. Такое устройство обеспечивает построение концепции энергии океанической волны, где указанная система (системы) улавливания океанического волнового движения и указанная система (системы) преобразования энергии океанической волны полностью изолированы. Эта концепция энергии океанической волны вероятнее всего приведет к более разумному решению по сравнению с решениями предшествующего уровня техники. Для систем улавливания океанического волнового движения как системы предшествующего уровня техники, так и новые перспективные решения можно применять для обеспечения перемещения предмета (предметов) в результате океанических волн. Краткое описание чертежей Фиг. 1 изображает предшествующий уровень техники "Плунжерного насоса", где поток текучей среды устремляется через "Направляющую трубу", и "Сбросный клапан" применяется для создания изменения давления внутри "Клапанной коробки". Фиг. 2 изображает один возможный вариант осуществления устройства согласно изобретению,применяющего, в дополнение к резервуарам, трубопроводы и обратные клапаны, гидравлический цилиндр, предмет и поршень для создания достаточных изменений давления для перемещения текучей среды из одного резервуара в другой. Фиг. 3 изображает другой вариант осуществления устройства согласно изобретению, где гидравлический цилиндр содержит только одно общее отверстие. Фиг. 4 изображает другой вариант осуществления устройства согласно изобретению, где имеется только один резервуар и первый и второй трубопроводы соединяются с указанным резервуаром. Фиг. 5 изображает другой вариант осуществления устройства согласно изобретению, где выполняются оба применения транспортировки текучей среды только с одним гидравлическим цилиндром. Фиг. 6 изображает другой вариант осуществления устройства согласно изобретению, где применяются два гидравлических цилиндра для выполнения применения транспортировки текучей среды. Фиг. 7 изображает другой вариант осуществления устройства согласно изобретению с дополнительной камерой, установленной на втором трубопроводе, ведущем ко второму резервуару. Фиг. 8 изображает вариант осуществления поршневого насоса предшествующего уровня техники. Фиг. 9 изображает вариант осуществления поршневого насоса предшествующего уровня техники. Фиг. 10 изображает вариант осуществления насоса вытеснения предшествующего уровня техники. Фиг. 11 изображает применение устройства согласно изобретению для улавливания энергии океанических волновых движений, применяющего буй, который плавает в океане. Фиг. 12 изображает применение устройства согласно изобретению для улавливания энергии океанических волновых движений, применяющего стенку, которая частично погружается в океане. Подробное описание вариантов осуществления Изобретение будет раскрыто со ссылкой на чертежи, на которых изображено следующее. Фиг. 2 изображает возможный вариант осуществления устройства согласно изобретению, содержащего систему со следующими компонентами: гидравлический цилиндр 201 с первым и вторым отверстиями 204, 205, поршень 202, первый и второй трубопроводы 211, 212, которые соединяются с первым и вторым отверстиями 204, 205 соответственно, первый и второй резервуары 231, 232, соединенные с первым и вторым трубопроводами 211, 212, первый и второй обратные клапаны 221, 222 в первом и втором трубопроводах 211, 212 соответственно, и предмет 208, который может сталкиваться с поршнем 202. Первый обратный клапан 221 только позволяет текучей среде протекать в направлении от первого резервуара 231 и к гидравлическому цилиндру 201, тогда как второй обратный клапан 222 только позволяет текучей среде протекать в направлении от гидравлического цилиндра 201 и ко второму резервуару 232. Общий напор, т.е. сумма гидростатического напора и напора для преодоления трения между вторым резервуаром 232 и гидравлическим цилиндром 201 больше общего напора, т.е. гидростатического напора плюс напора для преодоления трения между первым резервуаром 231 и гидравлическим цилиндром 201. Следует отметить, что гидростатический напор между первым резервуаром 231 и гидравлическим цилиндром 201 может быть больше гидростатического напора между вторым резервуаром 232 и гидравлическим цилиндром 201, даже если изменяется перепад общего напора. Это может происходить,когда напор для преодоления трения максимальный между вторым резервуаром 232 и гидравлическим цилиндром 201. Предмет 208 сталкивается с концом поршня 202 и внезапное перемещение поршня 202, вызываемое столкновением, создает изменения положительного давления в гидравлическом цилиндре 201, который снова создает поток текучей среды в направлении от гидравлического цилиндра 201 через второй обратный клапан 222 и ко второму резервуару 232. Первый и второй обратные клапаны 221, 222 обеспечивают, что изменения положительного давления только создают поток в вышеописанном направлении вследствие их свойств односторонней направленности. Доля изменений положительного давления вероятно не будет преобразовываться в поток текучей среды. Вместо этого эта доля будет взаимодействовать с твердыми поверхностями внутри устройства,таким образом, преобразовывая долю изменений положительного давления в изменения отрицательного давления внутри гидравлического цилиндра 201. Изменения отрицательного давления создают поток текучей среды в направлении от первого резервуара 231 через первый обратный клапан 221 и к гидравлическому цилиндру 201. Первый и второй обратные клапаны 221, 222 обеспечивают, что изменения отрицательного давления только создают поток в вышеописанном направлении вследствие свойств односторонней направленности клапанов 221, 222. Следует отметить, что гидростатический напор между первым резервуаром 231 и гидравлическим цилиндром 201 также способствует созданию описанного потока текучей среды. Фиг. 3 изображает возможный вариант осуществления устройства согласно изобретению, содержащего систему со следующими компонентами: гидравлический цилиндр 301 с одним отверстием 304,-6 025171 поршень 302, первый и второй трубопроводы 311, 312, которые оба соединяются с третьим трубопроводом 310, который снова соединяется с отверстием 304, первый и второй резервуары 331, 332, соединенные с первым и вторым трубопроводами 311, 312 соответственно, первый и второй обратные клапаны 321, 322, расположенные в первом и втором трубопроводах 311, 312 соответственно, и предмет 308, который может сталкиваться с поршнем 302. Первый обратный клапан 321 только позволяет текучей среде протекать в направлении от первого резервуара 331 и к гидравлическому цилиндру 301, тогда как второй обратный клапан 322 только позволяет текучей среде протекать в направлении от гидравлического цилиндра 301 и ко второму резервуару 332. В этом варианте осуществления гидравлический цилиндр содержит только одно отверстие 304, которое соединяется с третьим трубопроводом 310. Первый и второй трубопроводы 311, 312 соединяются на одном из своих концов с третьим трубопроводом 310 и на противоположных концах с первым и вторым резервуарами 331, 332 соответственно. В варианте осуществления, изображенном на фиг. 3 и описанном здесь, только одно отверстие 304 может применяться в гидравлическом цилиндре 301, так как не возникают одновременно изменения положительного и отрицательного давления в гидравлическом цилиндре 301, таким образом, позволяя текучей среде попеременно протекать в и из гидравлического цилиндра 301 через одно и то же отверстие 304. В дополнение, изменения давления не имеют возможности создавать поток через два разных отверстия, как на фиг. 2, таким образом, увеличивая эффективность по сравнению с ранее упомянутым вариантом осуществления. Фиг. 4 изображает альтернативный вариант осуществления устройства согласно изобретению, содержащего систему со следующими компонентами: гидравлический цилиндр 401 с одним отверстием 404, поршень 402, первый и второй трубопроводы 411, 412, которые оба соединяются с третьим трубопроводом 410, который снова соединяется с отверстием 404, первый и второй резервуары 431, 4 32, соединенные с первым и вторым трубопроводами 411, 412 соответственно, первый и второй обратные клапаны 421, 422, расположенные в первом и втором трубопроводах 411, 412 соответственно, и предмет 408, который может сталкиваться с поршнем 402. Первый обратный клапан 421 только позволяет текучей среде протекать в направлении от первого резервуара 431 и к гидравлическому цилиндру 401, тогда как второй обратный клапан 422 только позволяет текучей среде протекать в направлении от гидравлического цилиндра 401 и ко второму резервуару 432. Кроме того, в этом варианте осуществления первый резервуар 431 и второй резервуар 432 объединяются для образования одного общего резервуара 430. Этот вариант осуществления содержит только один общий резервуар 430, в котором соединяются и первый и второй трубопроводы 411, 412. Такой вариант осуществления является предпочтительным, когда применяется в качестве систем теплообмена, таких как отопительные или охлаждающие системы. Одним примером последнего применения является сохранение горячей или холодной текучей среды в резервуаре 430 с использованием первого и второго трубопроводов 411, 412 в качестве климатических распределителей в окружающую среду. Фиг. 5 изображает возможный вариант осуществления устройства согласно изобретению, содержащего систему со следующими компонентами: гидравлический цилиндр 501 с одним отверстием 504,поршень 502, один первый и второй трубопроводы 511, 512, которые соединяются с третьим трубопроводом 515, который снова соединяется с четвертым трубопроводом 510, который снова соединяется с отверстием 504, один первый и второй резервуары 531, 532, соединенные с первым и вторым трубопроводами 511, 512 соответственно, один первый и второй обратные клапаны 521, 522 в первом и втором трубопроводах 511, 512 соответственно, один дополнительный первый и второй трубопроводы 513, 514,которые соединяются с одним дополнительным третьим трубопроводом 516, который снова соединяется с четвертым трубопроводом 510, один дополнительный первый и второй резервуары 533, 534, соединенные с дополнительным первым и вторым трубопроводами 513, 514 соответственно, один дополнительный первый и второй обратные клапаны 523, 524 в дополнительном первом и втором трубопроводах 513,514 соответственно, и предмет 508, который может сталкиваться с поршнем 502. Кроме того, в этом варианте осуществления первый резервуар 531 и второй резервуар 532 объединяются для образования одного общего резервуара 530. Один из указанных первых обратных клапанов 521 только позволяет текучей среде протекать в направлении от первого резервуара 531 и к гидравлическому цилиндру 501, тогда как один из указанных вторых обратных клапанов 522 только позволяет текучей среде протекать в направлении от гидравлического цилиндра 501 и ко второму резервуару 532. Другой из указанных дополнительных первых обратных клапанов 523 только позволяет текучей среде протекать в направлении от указанного дополнительного первого резервуара 533 и к гидравлическому цилиндру 501, тогда как один из указанных дополнительных вторых обратных клапанов 524 только позволяют текучей среде протекать в направлении от гидравлического цилиндра 501 и к указанному дополнительному второму резервуару 534. Вариант осуществления, изображенный на фиг. 5, способен выполнять все функции вариантов осуществления, изображенных на фиг. 3 и 4, применяющих только один гидравлический цилиндр 501. Кроме того, если обратные клапаны 521, 522, 523, 524 заменить другим типом клапанов, таким как ограничительные обратные клапаны или обратные клапаны дросселя, можно более точно регулировать энергию потока от гидравлического цилиндра 501 для каждого из применений транспортировки текучей среды. Фиг. 6 изображает возможный вариант осуществления устройства согласно изобретению, содержащего систему со следующими компонентами: первый гидравлический цилиндр 601 с одним первым отверстием 604, второй гидравлический цилиндр 60 6 с одним вторым отверстием 605, первый и второй поршни 602, 607, первый и второй трубопроводы 611, 612, оба соединенные с третьим трубопроводом 610, который снова соединяется с четвертым трубопроводом 613 и пятым трубопроводом 614, первый и второй резервуары 631, 632, соединенные с первым и вторым трубопроводами 611, 612 соответственно,первый и второй обратные клапаны 621, 622 в первом и втором трубопроводах 611, 612 соответственно,предмет 608, который может сталкиваться с поршнями 602, 607, где четвертый трубопровод 613 и пятый трубопровод 614 соединяются с первым и вторым отверстиями 604, 605 соответственно. Первый обратный клапан 611 только позволяет текучей среде протекать в направлении от первого резервуара 631 и к первому и второму гидравлическим цилиндрам 601, 606, тогда как второй обратный клапан 632 только позволяет текучей среде протекать в направлении от первого и второго гидравлических цилиндров 601,606 и ко второму резервуару 632. Этот вариант осуществления применяет два гидравлических цилиндра 601, 606 для выполнения одного применения транспортировки текучей среды. Устройство согласно изобретению, таким образом, не ограничивается только одним гидравлическим цилиндром для каждого применения транспортировки текучей среды. Кроме того, один гидравлический цилиндр не ограничивается выполнением только одного применения транспортировки текучей среды, как описано выше. Фиг. 7 изображает другой вариант осуществления устройства согласно изобретению, содержащего систему со следующими компонентами: гидравлический цилиндр 701 с первым и вторым отверстиями 704, 705, поршень 702, первый и второй трубопроводы 711, 712, которые соединяются с первым и вторым отверстиями 704, 705 соответственно, первый и второй резервуары 731, 732, соединенные с первым и вторым трубопроводами 711, 712, первый и второй обратные клапаны 721, 722 в первом и втором трубопроводах 711, 712 соответственно, камера 740, соединенная со вторым трубопроводом 712 между вторым обратным клапаном 722 и вторым резервуаром 732 через третий трубопровод 713, и предмет 708,который может сталкиваться с поршнем 702. Первый обратный клапан 721 только позволяет текучей среде протекать в направлении от первого резервуара 731 и к гидравлическому цилиндру 701, тогда как второй обратный клапан 722 только позволяет текучей среде протекать в направлении от гидравлического цилиндра 701 и ко второму резервуару 732 и/или камере 740. Камерой 740 может быть напорный бак или гидравлический аккумулятор, и, таким образом, доля или все текучие среды, протекающие через второй обратный клапан 722, могут протекать в камеру 740. Камера 740 предпочтительно наполняется и жидкостью, и газом и только часть, наполненная жидкостью,соединяется с третьим трубопроводом 713. Жидкость и газ могут быть отделены границей, такой как перегородка, как и в случае гидравлического аккумулятора. Такой вариант осуществления уменьшает сопротивление потока текучей среды во втором трубопроводе 712, так как газ в камере 740 сжимается во время втекания текучей среды из третьего трубопровода 713 и, таким образом, текучая среда может протекать легче в камеру 740, чем во второй резервуар 732. Газ начинает уменьшать давление, когда поток текучей среды через второй обратный клапан 722 останавливается и поток в камеру 740 прекращается. В результате снижения давления газа текучая среда начинает протекать из камеры 740 через третий трубопровод 713, где однонаправленный второй обратный клапан 722 обеспечивает протекание текучей среды из камеры 740 во второй резервуар 732. Эффект такого расположения приводит к тому, что больше текучей среды перемещается ко второму резервуару 732 за столкновение. Это снова отвечает двум требованиям: 1) повышается эффективность устройства согласно изобретению; 2) поток текучей среды во второй резервуар 732 становится непрерывным. Способ соединения камеры 740, как изображено на фиг. 7 и описано выше, может также применяться во всех вариантах осуществления, изображенных на фиг. 2-6 и описанных выше. Фиг. 8 изображает возможный вариант осуществления поршневого насоса предшествующего уровня техники, содержащего систему со следующими компонентами: гидравлический цилиндр 801 с одним отверстием 804, поршень 802, первый и второй трубопроводы 811, 812, оба соединенные с третьим трубопроводом 810, который снова соединяется с отверстием 804, первый и второй резервуары 831, 8 32,соединенные с первым и вторым трубопроводами 811, 812 соответственно и первый и второй обратные клапаны 821, 822 в первом и втором трубопроводах 811, 812 соответственно. Поршень 802 непосредственно соединяется с механическим устройством 803, которое выполнено с возможностью перемещения поршня 802. Поршневой насос предшествующего уровня техники, изображенный на фиг. 8, имеет некоторое сходство с возможным вариантом осуществления устройства согласно изобретению, изображенного на фиг. 3. Однако существуют некоторые различия. Одно явное отличие заключается в том, что поршень 802 непосредственно соединяется с механическим устройством 803 в отличие от поршня 302 на фиг. 3. Кроме того, поршень 802 приводится в движение механическим устройством 803, тогда как поршень 302, изображенный на фиг. 3, подвергается внезапному перемещению, когда предмет 308 сталкивается с концом поршня 302. В дополнение, обратные клапаны 821, 822 должны находиться близко от гидравлического цилиндра 801, тогда как обратные клапаны 321, 322 могут быть расположены далеко от гидравлического цилиндра 301. Обратные клапаны 821, 822, таким образом, часто объединяются в одно целое в поршневом насосе и, таким образом, оно становится устройством транспортировки текучей среды с двумя отверстиями, которое отличается от устройства согласно изобретению, изображенного на фиг. 3, где обратные клапаны 321, 322 могут быть расположены далеко от гидравлического цилиндра 301 и, таким образом, образуют устройство для транспортировки текучей среды только с одним отверстием 304. Фиг. 9 изображает возможный вариант осуществления поршневого насоса предшествующего уровня техники, содержащего систему со следующими компонентами: гидравлический цилиндр 901 с одним отверстием 904, поршень 902, первый и второй трубопроводы 911, 912, оба соединенные с третьим трубопроводом 910, который снова соединяется с отверстием 904, первый и второй резервуары 931, 932,соединенные с первым и вторым трубопроводами 911, 912 соответственно, и первый и второй обратные клапаны 921, 922 в первом и втором трубопроводах 911, 912 соответственно. Поршень 902 непосредственно соединяется с камерой 903, где распространяющаяся текучая среда способна перемещать поршень 902. Поршень 902 содержит один конец, который находится внутри гидравлического цилиндра 901 и другой конец находится внутри камеры 903. Поршень 902 перемещается текучей средой, которая может распространяться внутри камеры 903 и, таким образом, перемещать поршень 902. Перемещение поршня 902 распространяющейся текучей средой внутри камеры 903, изображенной на фиг. 9, и механическое перемещение поршня 802 механизмом 803, изображенным на фиг. 8, имеют одно общее. Перемещения поршнем 802 и 902 не являются достаточно внезапными для создания изменений давления внутри гидравлических цилиндров 802 и 902 соответственно. Причина этого в том, что перемещения не получаются в процессе столкновения, как описано в вводной части. Фиг. 10 изображает возможный вариант осуществления насоса вытеснения предшествующего уровня техники, содержащего систему со следующими компонентами: гидравлический цилиндр 1001 с одним отверстием 1004, перегородка 1002, первый и второй трубопроводы 1011, 1012, оба соединенные с третьим трубопроводом 1010, который снова соединяется с отверстием 1004, первый и второй резервуары 1031, 10 32, соединенные с первым и вторым трубопроводами 1011, 1012 соответственно, и первый и второй обратные клапаны 1021, 1022 в первом и втором трубопроводах 1011, 1012 соответственно. Перегородка 1002 образует отделение гидравлического цилиндра 1001 от камеры 1003, где распространяющаяся текучая среда способна перемещать перегородку 1002. Перегородка 1002 перемещается текучей средой, которая может распространяться внутри камеры 1003 и, таким образом, перемещать перегородку 1002. Перемещение перегородкой 1001 не способно создавать изменения давления внутри гидравлического цилиндра 1002. Причина этого в том, что перемещение не получается в процесс столкновения, как описано в вводной части. Фиг. 11 изображает возможный вариант осуществления устройства согласно изобретению, содержащего систему со следующими компонентами: гидравлический цилиндр 1001 с одним отверстием 1104,поршень 1102, первый и второй трубопроводы 1111, 1112, которые оба соединяются с третьим трубопроводом 1110, который снова соединяется с отверстием 1104, первый и второй резервуары 1131, 1132,соединенные с первым и вторым трубопроводами 1111, 1112 соответственно, первый и второй обратные клапаны 1121, 1122, расположенные в первом и втором трубопроводах 1111, 1112 соответственно, и предмет 1108, который может сталкиваться с поршнем 1102. Первый обратный клапан 1121 только позволяет текучей среде протекать в направлении от первого резервуара 1131 и к гидравлическому цилиндру 1101, тогда как второй обратный клапан 1122 только позволяет текучей среде протекать в направлении от гидравлического цилиндра 1101 и ко второму резервуару 1132. Кроме того, предмет 1108 соединяется с плавучим буем 1150 проводом 1180, который проходит через два шкива 1170, 1171, где один шкив 1170 крепится к грузилу 1160 и другой шкив 1171 присоединяется к неподвижно закрепленной конструкции 1190. Плавучий буй 1150 плавает в океане и может приводиться в движение океаническими волнами, и,таким образом, создавать перемещение предмета 1108. При этом предмет 1108 получает ненулевой импульс до того, как он сталкивается с телом 1102. Фиг. 12 изображает возможный вариант осуществления устройства согласно изобретению, содержащего систему со следующими компонентами: гидравлический цилиндр 1201 с одним отверстием 1204,поршень 1202, первый и второй трубопроводы 1211, 1212, которые оба соединяются с третьим трубопроводом 1210, который снова соединяется с отверстием 1204, первый и второй резервуары 1231, 1232,соединенные с первым и вторым трубопроводами 1211, 1212 соответственно, первый и второй обратные клапаны 1221, 1222, расположенные в первом и втором трубопроводах 1211, 1212 соответственно, и предмет 1208, который может сталкиваться с поршнем 1202. Первый обратный клапан 1221 только позволяет текучей среде протекать в направлении от первого резервуара 1231 и к гидравлическому цилиндру 1201, тогда как второй обратный клапан 1222 только позволяет текучей среде протекать в направлении от гидравлического цилиндра 1201 и ко второму резервуару 1232. Кроме того, предмет 12078 соединяется со стенкой 1250 проводом 1280, который проходит через шкив 1271, который присоединяется к неподвижно закрепленной конструкции 1290 и где стенка 1250 крепится к грузилу 1260 соединением 1270. Стенка 1250 частично погружается в океан, может приводиться в движение океаническими волнами и, таким образом, создавать перемещение предмета 1208. При этом предмет 1208 получает ненулевой импульс до того, как он сталкивается с телом 1202. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для транспортировки текучих сред из первого резервуара (231, 331, 431, 531, 533,631, 731, 1131, 1231) во второй резервуар (232, 332, 432, 532, 534, 632, 732, 1132, 1232), содержащее по меньшей мере одно частично закрытое пространство (201, 301, 401, 501, 601, 606, 701, 1101,1201); по меньшей мере один поршень (202, 302, 402, 502, 602, 607, 702, 1102, 1202), расположенный в указанном по меньшей мере одном частично закрытом пространстве (201, 301, 401, 501, 601, 606, 701,1101, 1201), причем указанный по меньшей мере один поршень (202, 302, 402, 502, 602, 607, 702, 1102,1202) выполнен с возможностью перемещения относительно внутренней части указанного по меньшей мере одного частично закрытого пространства (201, 301, 401, 501, 601, 606, 701, 1101, 1201); по меньшей мере одно отверстие (204, 205, 304, 404, 504, 604, 605, 704, 705, 1104, 1204) в указанном по меньшей мере одном закрытом пространстве (201, 301, 401, 501, 601, 606, 701, 1101, 1201), которое позволяет текучей среде протекать попеременно в направлении в и из указанного по меньшей мере одного частично закрытого пространства (201, 301, 401, 501, 601, 606, 701, 1101, 1201); по меньшей мере один первый трубопровод (211, 311, 411, 511, 513, 611, 711, 1111, 1211) и по меньшей мере один второй трубопровод (212, 312, 412, 512, 514, 612, 712, 1112, 1212), находящиеся в сообщении по текучей среде по меньшей мере с одним из указанных по меньшей мере одним отверстием(204, 205, 304, 404, 504, 604, 605, 704, 705, 1104, 1204) и соединенные с первым и вторым резервуарами соответственно,отличающееся тем, что по меньшей мере один молот (208, 308, 408, 508, 608, 708, 1108, 1208) расположен для столкновения с указанным по меньшей мере одним поршнем (202, 302, 402, 502, 602, 607,702, 1102, 1202) для создания изменений давления по меньшей мере в одном из указанных по меньшей мере одном частично закрытом пространстве (201, 301, 401, 501, 601, 606, 701, 1101, 1201) для образования потока текучей среды в направлении от указанного по меньшей мере одного частично закрытого пространства (201, 301, 401, 501, 601, 606, 701, 1101, 1201) к указанному второму резервуару (232, 332,432, 532, 534, 632, 732, 1132, 1232) и для образования потока текучей среды в направлении от указанного первого резервуара (231, 331, 431, 531, 533, 631, 731, 1131, 1231) к указанному по меньшей мере одному частично закрытому пространству (201, 301, 401, 501, 601, 606, 701, 1101, 1201). 2. Устройство для транспортировки текучих сред по п.1, дополнительно содержащее по меньшей мере одно первое механическое устройство (221, 321, 421, 521, 523, 621, 721, 1121, 1221) и по меньшей мере одно второе механическое устройство (222, 322, 422, 522, 524, 622, 722, 1122, 1222) в указанном по меньшей мере одном первом трубопроводе (211, 311, 411, 511, 513, 611, 711, 1111, 1211) и в указанном по меньшей мере одном втором трубопроводе (212, 312, 412, 512, 514, 612, 712, 1112, 1212) соответственно, причем указанное по меньшей мере одно первое механическое устройство (221, 321, 421, 521, 523,621, 721, 1121, 1221) только позволяет протекать в указанном по меньшей мере одном первом трубопроводе (211, 311, 411, 511, 513, 611, 711, 1111, 1211) в направлении от указанного первого резервуара (231,331, 431, 531, 533, 631, 731, 1131, 1231) и к указанному по меньшей мере одному частично закрытому пространству (201, 301, 401, 501, 601, 606, 701, 1101, 1201) и указанное по меньшей мере одно второе механическое устройство (222, 322, 422, 522, 524, 622, 722, 1122, 1222) только позволяет протекать в указанном по меньшей мере одном втором трубопроводе (212, 312, 412, 512, 514, 612, 712, 1112, 1212) в направлении от указанного по меньшей мере одного частично закрытого пространства (201, 301, 401, 501,601, 606, 701, 1101, 1201) и к указанному второму резервуару (232, 332, 432, 532, 534, 632, 732, 1132,1232). 3. Устройство для транспортировки текучих сред по п.1 или 2, причем устройство расположено относительно указанного первого резервуара (231, 331, 431, 531, 533, 631, 731, 1131, 1231) с результирующим гидростатическим напором между указанным первым резервуаром (231, 331, 431, 531, 533, 631, 731,1131, 1231) и по меньшей мере одним из указанных по меньшей мере одним частично закрытым пространством (201, 301, 401, 501, 601, 606, 701, 1101, 1201) для образования потока текучей среды в направлении от указанного первого резервуара (231, 331, 431, 531, 533, 631, 731, 1131, 1231) через указанное по меньшей мере одно первое механическое устройство (222, 322, 422, 522, 524, 622, 722, 1122, 1222) и к указанному по меньшей мере одному частично закрытому пространству (201, 301, 401, 501, 601, 606,701, 1101, 1201). 4. Устройство для транспортировки текучих сред по одному из предшествующих пунктов, отличающееся тем, что любые разрывные кавитационные пустоты, возникающие в указанном по меньшей мере одном частично закрытом пространстве (201, 301, 401, 501, 601, 606, 701, 1101, 1201), предотвра- 10025171 щаются обеспечением достаточного потока текучей среды в указанное по меньшей мере одно частично закрытое пространство (201, 301, 401, 501, 601, 606, 701, 1101, 1201) расположением по меньшей мере одного из указанных по меньшей мере одного первого резервуара (231, 331, 431, 531, 533, 631, 731, 1131,1231) с достаточным гидростатическим напором между по меньшей мере одним из указанных по меньшей мере одним частично закрытым пространством (201, 301, 401, 501, 601, 606, 701, 1101, 1201) и по меньшей мере одним из указанных по меньшей мере одним первым резервуаром (231, 331, 431, 531, 533,631, 731, 1131, 1231), так что указанный достаточный поток текучей среды прибывает по меньшей мере из одного из указанных по меньшей мере одного первого резервуара (231, 331, 431, 531, 533, 631, 731,1131, 1231). 5. Устройство для транспортировки текучих сред по одному из предшествующих пунктов, отличающееся тем, что по меньшей мере одним из указанных по меньшей мере одним частично закрытым пространством (201, 301, 401, 501, 601, 606, 701, 1101, 1201) является гидравлический цилиндр. 6. Устройство для транспортировки текучих сред по одному из предшествующих пунктов, отличающееся тем, что обеспечена по меньшей мере одна камера (740), наполненная жидкостью и газом, при этом по меньшей мере один третий трубопровод (713) соединен с частями, наполненными жидкостью, по меньшей мере одной камеры (740), и указанный по меньшей мере один третий трубопровод (713) находится в сообщении по текучей среде с указанным по меньшей мере одним частично закрытым пространством (701) через указанное по меньшей мере одно второе механическое устройство (722), и указанный по меньшей мере один третий трубопровод (713) находится в сообщении по текучей среде с указанным по меньшей мере одним вторым резервуаром (732). 7. Устройство для транспортировки текучих сред по п.5, отличающееся тем, что существует по меньшей мере одна мембрана внутри по меньшей мере одной из указанных по меньшей мере одной камеры (740), которая отделяет указанную жидкость и указанный газ. 8. Устройство для транспортировки текучих сред по одному из предшествующих пунктов, отличающееся тем, что по меньшей мере одним из указанных по меньшей мере одних первых резервуаров(231, 331, 431, 531, 533, 631, 731, 1131, 1231), по меньшей мере одним из указанных вторых резервуаров(232, 332, 432, 532, 534, 632, 732, 1132, 1232) или по меньшей мере одной из указанных камер (740) является напорный бак. 9. Устройство для транспортировки текучих сред по одному из предшествующих пунктов, отличающееся тем, что указанное по меньшей мере одно первое механическое устройство (221, 321, 421, 521,523, 621, 721, 1121, 1221) и по меньшей мере одно второе механическое устройство (222, 322, 422, 522,524, 622, 722, 1122 1222) соответствуют по меньшей мере одному из следующих клапанов: клапан одностороннего действия, обратные клапаны, ограничительные обратные клапаны, обратные клапаны дросселя, ограничительные клапаны одностороннего действия, дроссельные клапаны одностороннего действия и обратные клапаны, объединенные с общепринятыми клапанами. 10. Устройство для транспортировки текучих сред по одному из предшествующих пунктов, отличающееся тем, что устройство образует по меньшей мере одну систему преобразования энергии, где по меньшей мере одним из указанных по меньшей мере одним вторым резервуаром (232, 332, 432, 532, 534,632, 732, 1132, 1232) является гидроэнергетический резервуар, так что потенциальная энергия текучей среды по меньшей мере в одном из указанных по меньшей мере одном втором резервуаре (232, 332, 432,532, 534, 632, 732, 1132, 1232) может быть преобразована в электрическую энергию применением по меньшей мере одной гидроэнергетической турбины. 11. Устройство для транспортировки текучих сред по одному из пп.1-10, отличающееся тем, что по меньшей мере один из указанных по меньшей мере один первый резервуар (431, 531) и по меньшей мере один из указанных по меньшей мере один второй резервуар (432, 532) объединяются для образования по меньшей мере одного общего резервуара (430, 530). 12. Устройство для транспортировки текучих сред по п.11, отличающееся тем, что устройство содержит по меньшей мере одну систему теплообмена. 13. Устройство для транспортировки текучих сред по п.10, отличающееся тем, что указанное устройство работает как система преобразования энергии, в которой по меньшей мере один из указанного по меньшей мере одного молота (208, 308, 408, 508, 608, 708, 1108, 1208) соединяется по меньшей мере с одной системой улавливания волнового движения. 14. Устройство для транспортировки текучих сред по п.13, отличающееся тем, что указанное устройство работает как устройство для улавливания энергии волновых движений, при этом указанная по меньшей мере одна система улавливания волновых движений содержит по меньшей мере один плавучий буй (1150), который может приводиться в движение волнами, причем движение указанного по меньшей мере одного плавучего буя (1150) вызывает перемещение указанного по меньшей мере одного молота(1108), таким образом получая ненулевой импульс указанного по меньшей мере одного молота (1108) до столкновения по меньшей мере с одним из указанного по меньшей мере одного поршня (1102). 15. Устройство для транспортировки текучих сред по п.14, отличающееся тем, что указанный по меньшей мере один плавучий буй (1150) соединяется по меньшей мере с одним шнуром (1180), проходящим по меньшей мере через два шкива (1170, 1171), где по меньшей мере один шкив (1170) крепится по меньшей мере к одному грузилу (1160) и по меньшей мере один шкив (1171) присоединяется к неподвижно закрепленной конструкции (1190). 16. Устройство для транспортировки текучих сред по п.13, отличающееся тем, что указанное устройство работает как устройство для улавливания энергии волновых движений, при этом указанная по меньшей мере одна система улавливания волновых движений содержит по меньшей мере одну стенку(1250), которая может быть приведена в движение волнами, где движение указанной по меньшей мере одной стенки (1250) вызывает перемещение указанного по меньшей мере одного молота (1208), таким образом получая ненулевой импульс указанного по меньшей мере одного молота (1208) до столкновения по меньшей мере с одним из указанных по меньшей мере одним поршнем (1202). 17. Устройство для транспортировки текучих сред по п.16, отличающееся тем, что указанная по меньшей мере одна стенка (1250) соединяется по меньшей мере с одним шнуром (1280), проходящим по меньшей мере через один шкив (1271), который присоединяется к неподвижно закрепленной конструкции (1290), где указанная по меньшей мере одна стенка (1250) крепится по меньшей мере к одному грузилу (1260) по меньшей мере одним соединением (1270). 18. Способ транспортировки текучей среды из первого резервуара (231, 331, 431, 531, 533, 631, 731,1131, 1231) во второй резервуар (232, 332, 432, 532, 534, 632, 732, 1132, 1232) содержит этап, на котором соединяют указанные резервуары с первым и вторым трубопроводами соответственно, при этом указанные трубопроводы находятся в сообщении по текучей среде по меньшей мере с одним отверстием по меньшей мере в одном частично закрытом пространстве (201, 301, 401, 501, 601, 606, 701, 1101, 1201),при этом способ содержит этап, на котором сталкивают по меньшей мере один молот (208, 308, 408, 508,608, 708, 1108, 1208) по меньшей мере с одним телом (202, 302, 402, 502, 602, 607, 702, 1102, 1202), расположенным в указанном по меньшей мере одном частично закрытом пространстве (201, 301, 401, 501,601, 606, 701, 1101, 1201), выполненным с возможностью перемещения относительно внутренней части указанного по меньшей мере одного частично закрытого пространства, таким образом создают изменения давления по меньшей мере в одном из указанных по меньшей мере одном частично закрытом пространстве (201, 301, 401, 501, 601, 606, 701, 1101, 1201), образуют поток текучей среды в направлении от указанного по меньшей мере одного частично закрытого пространства (201, 301, 401, 501, 601, 606, 701,1101, 1201) к указанному второму резервуару (232, 332, 432, 532, 534, 632, 732, 1132, 1232) и образуют поток текучей среды в направлении от указанного первого резервуара (231, 331, 431, 531, 533, 631, 731,1131, 1231) к указанному по меньшей мере одному частично закрытому пространству (201, 301, 401, 501,601, 606, 701, 1101, 1201).
