Дозирующее устройство

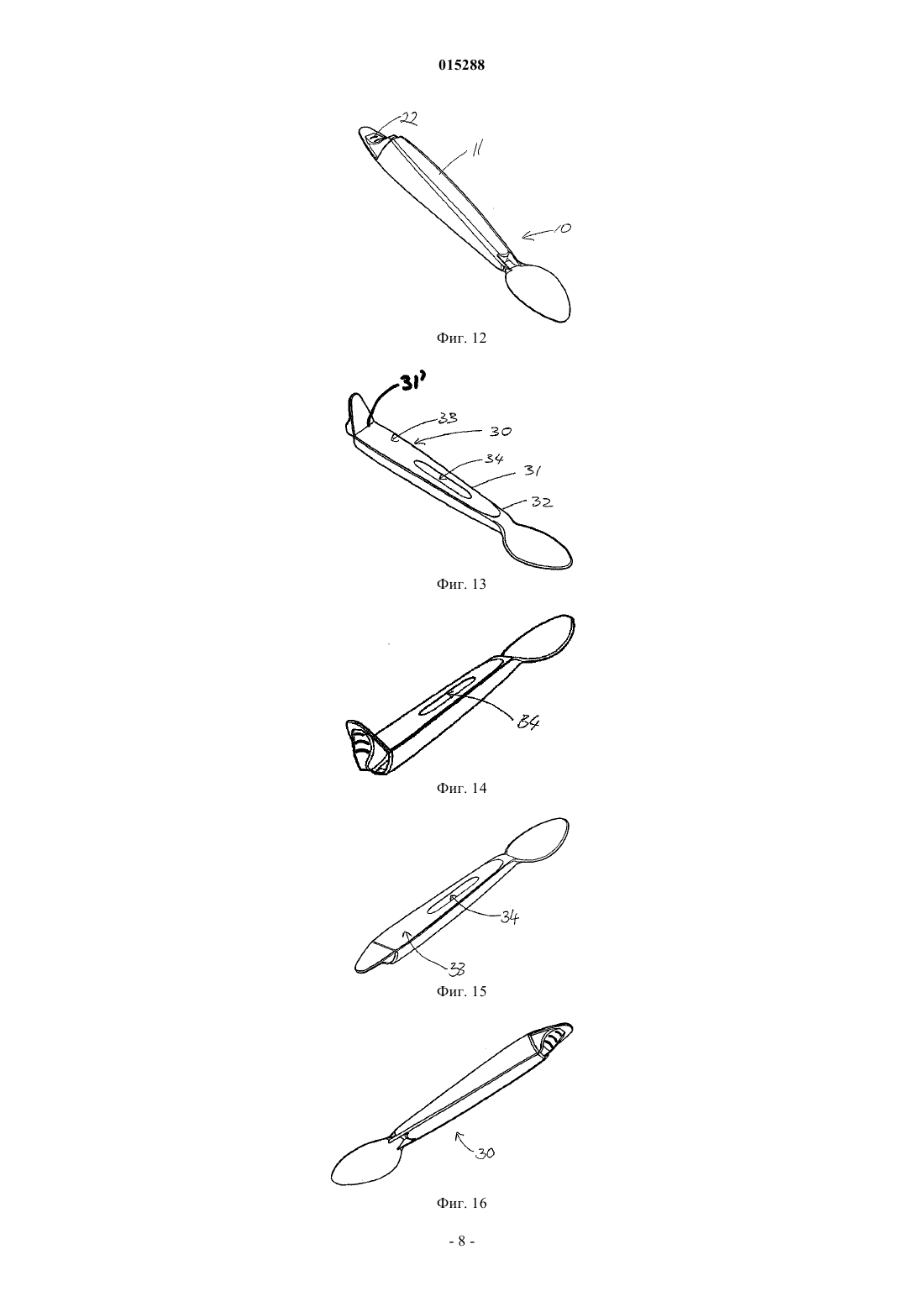

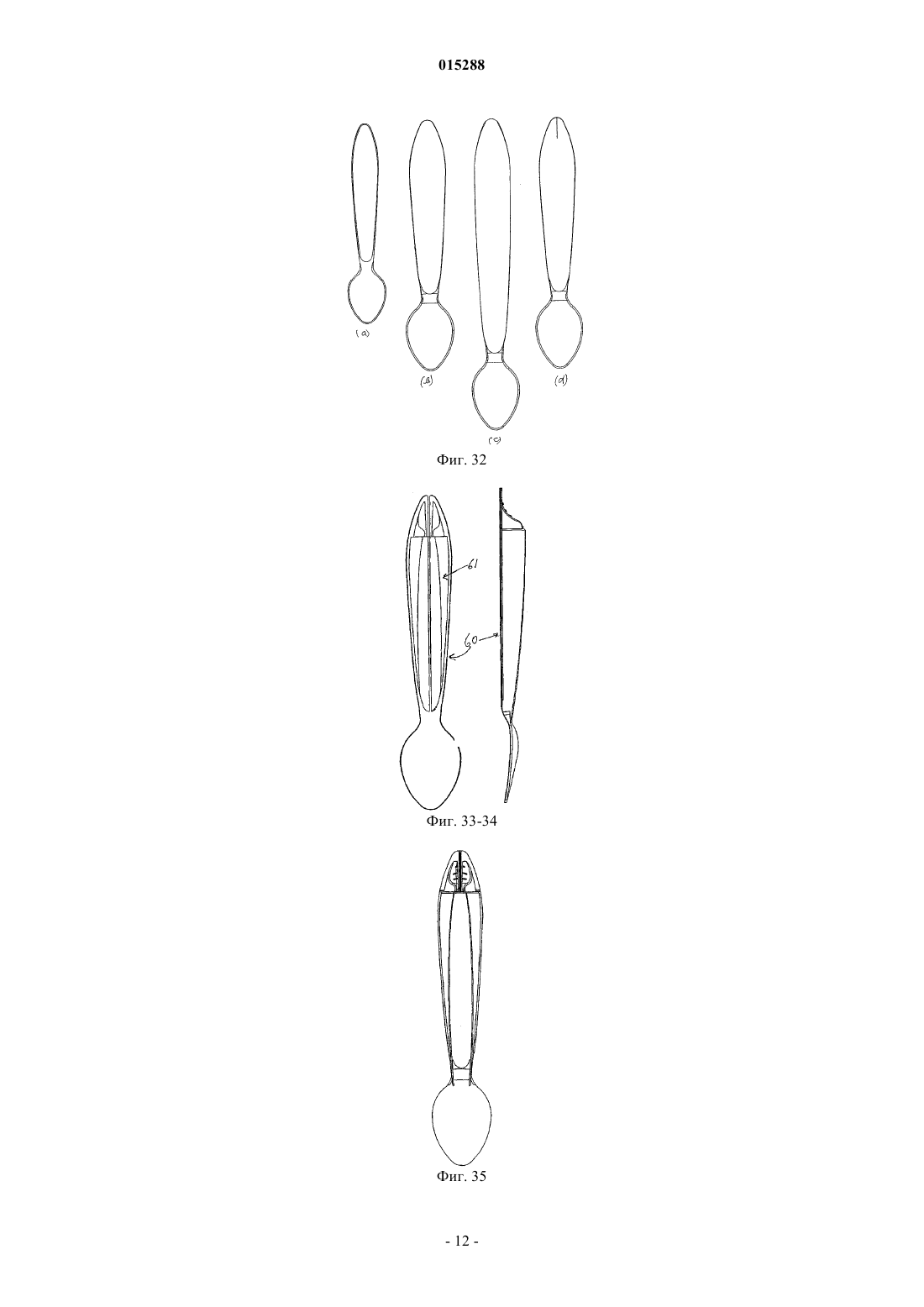

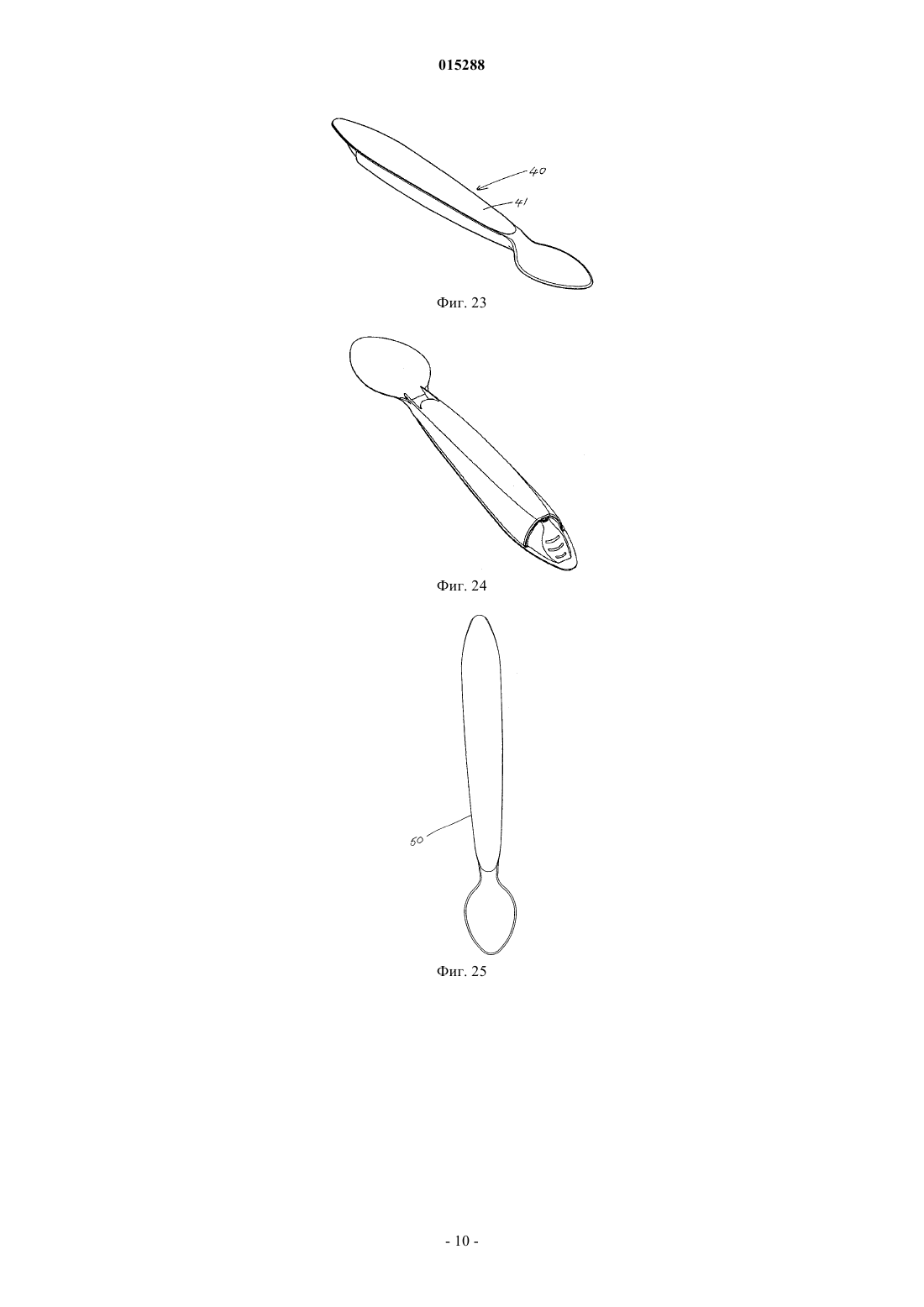

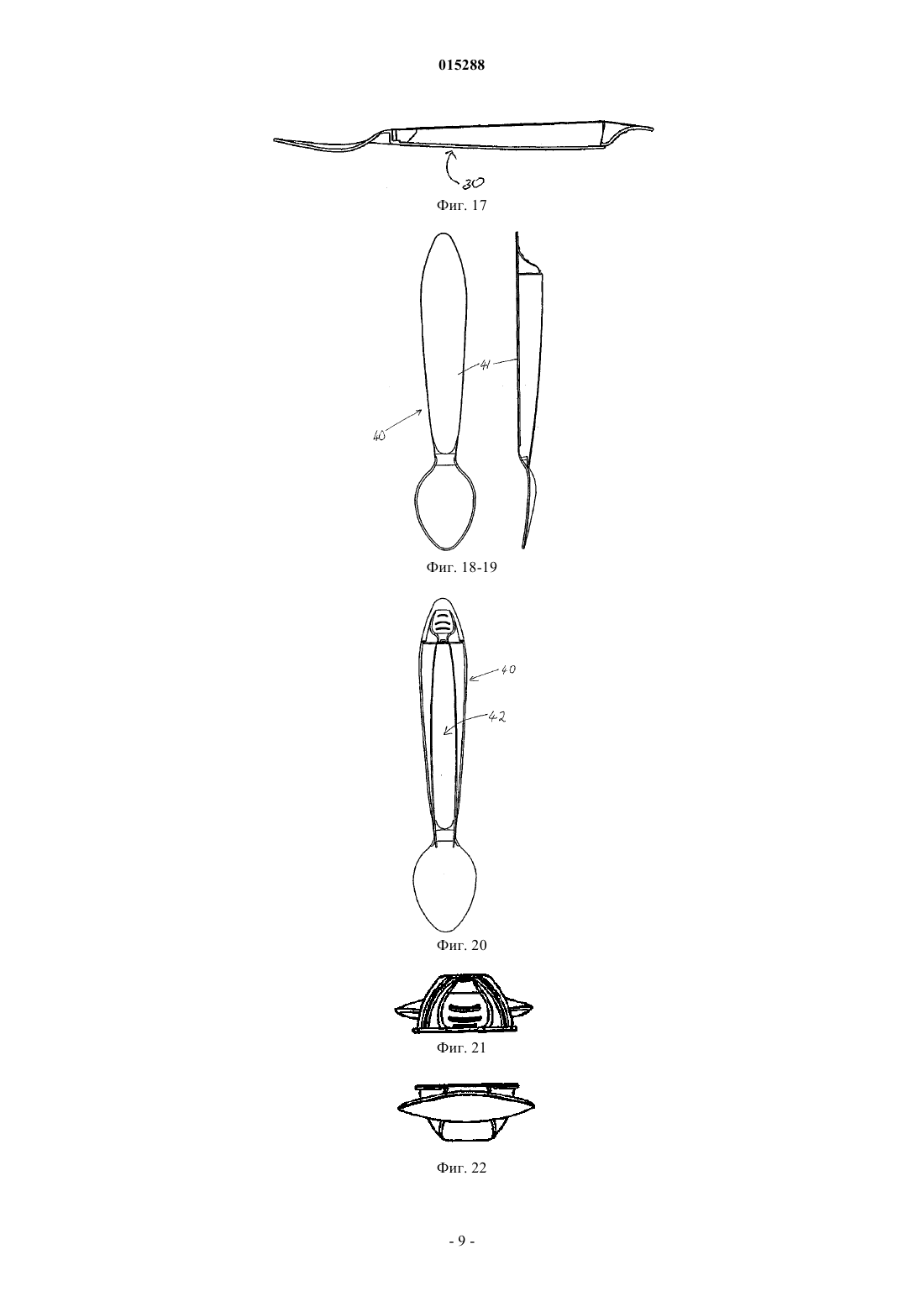

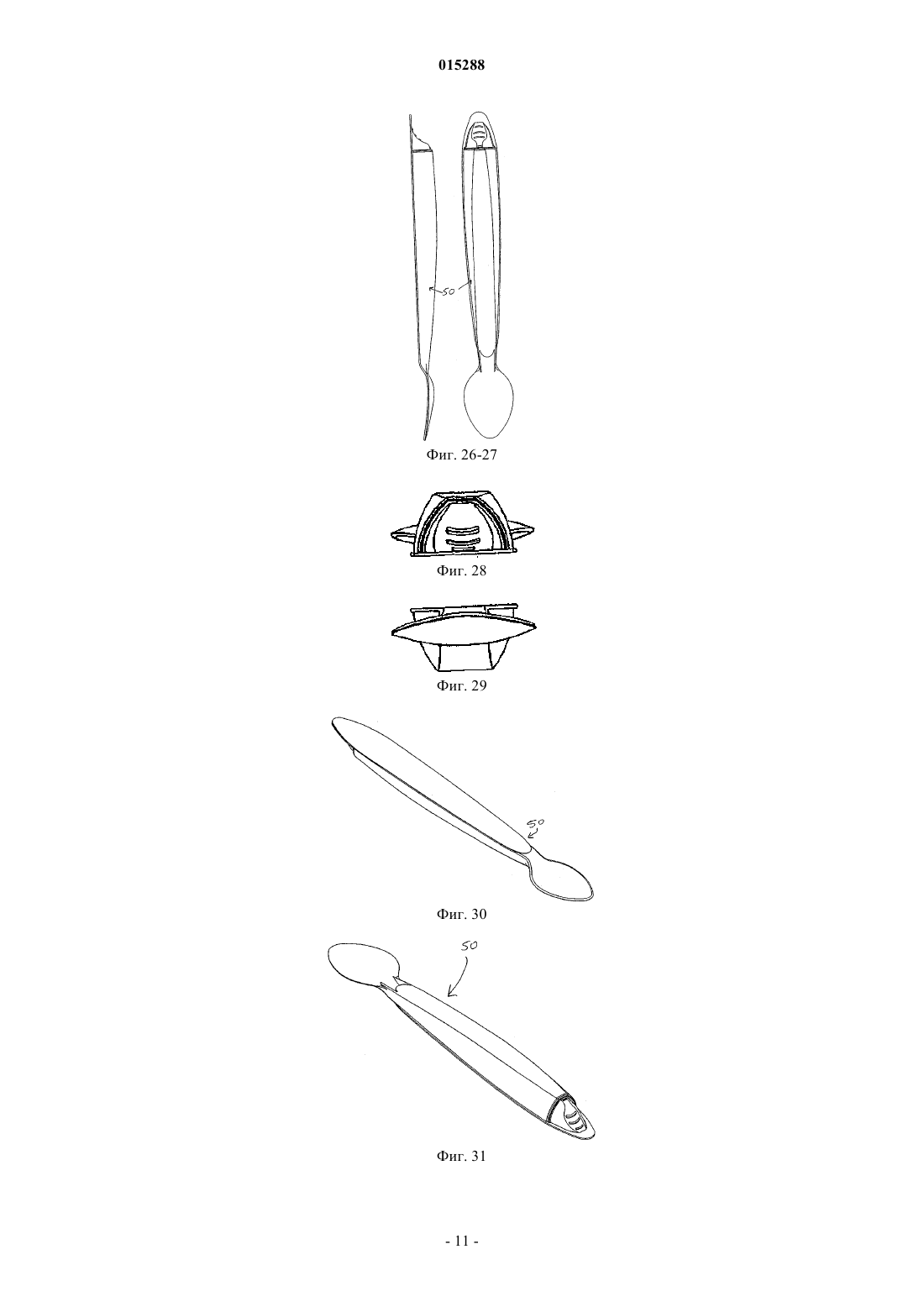

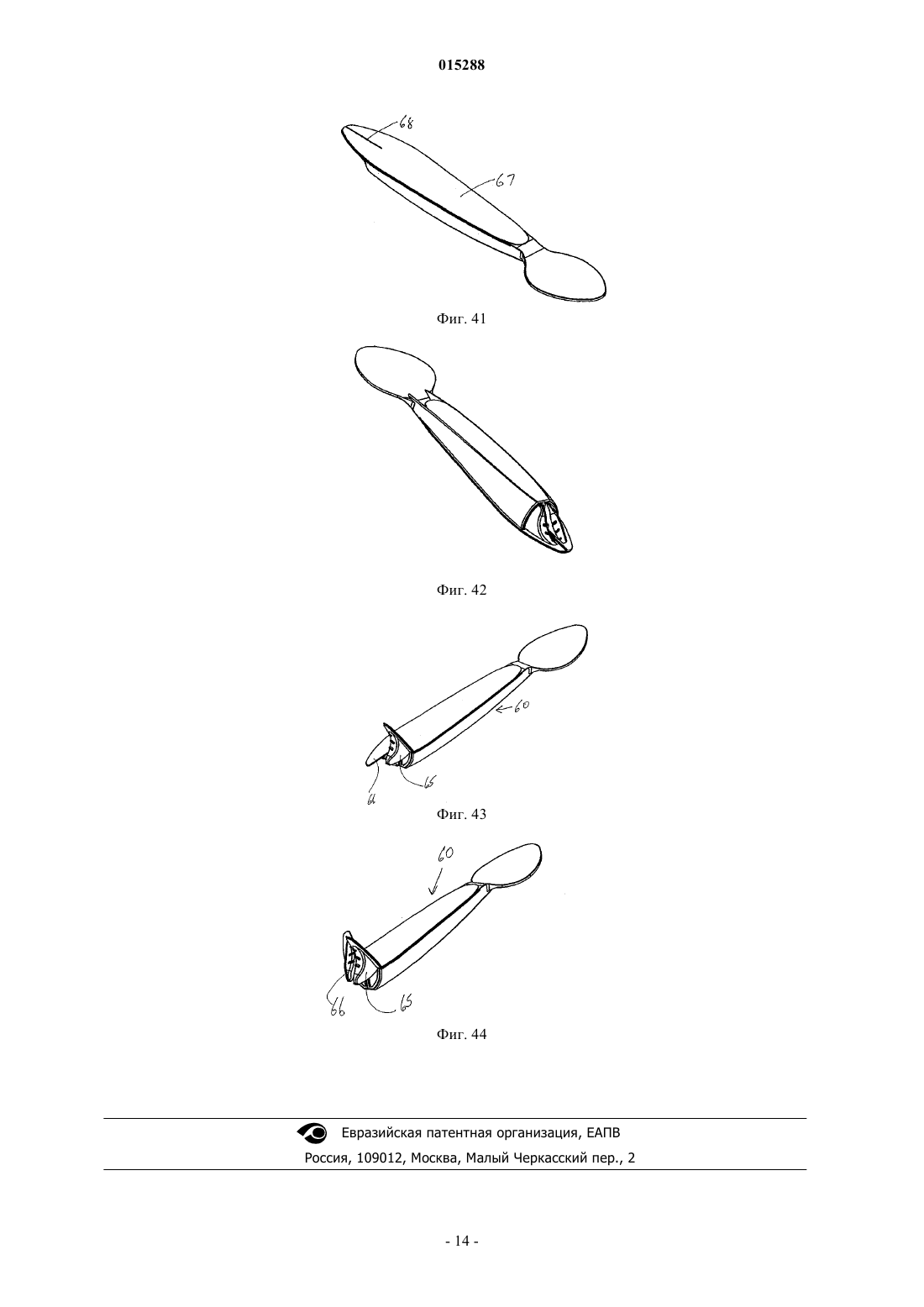

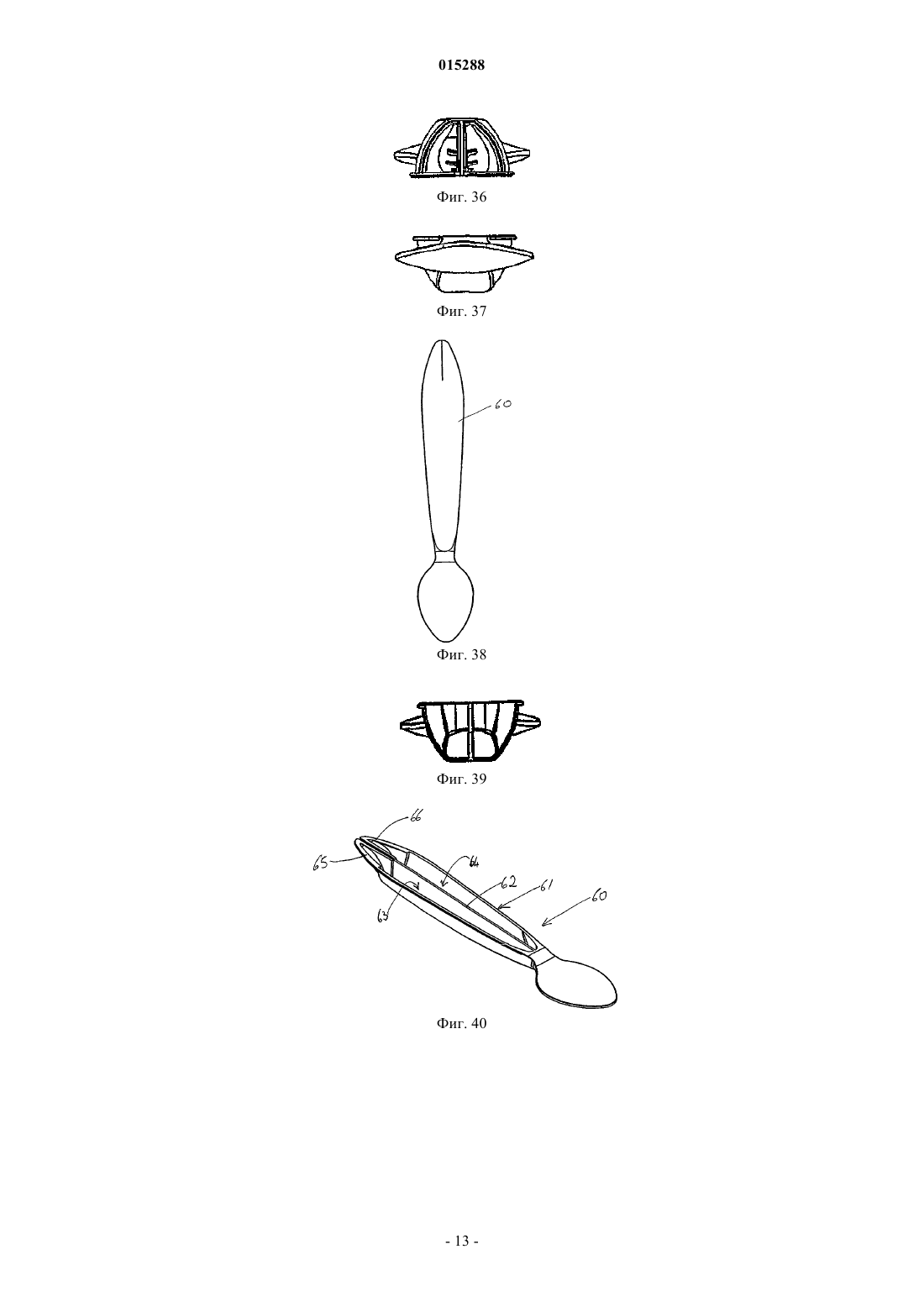

(71)(73) Заявитель и патентовладелец: СЭНДС ИННОВЕЙШНС ПТИ ЛТД. (AU) Дозирующее устройство (10), содержащее рукоятку (11); рабочую часть (12); полость (15) для хранения дозируемого содержимого, образованную первыми стенками (13, 14) и второй стенкой(19), закрывающей полость (15), в котором первая часть (20) первых стенок (13, 14) выполнена с возможностью открывания вокруг шарнира (19'), образованного второй стенкой (19), для обеспечения дозирования содержимого. 015288 Область техники, к которой относится изобретение Данное изобретение относится к устройствам, которые могут хранить и дозированно выдавать жидкие или твердые материалы. Данное изобретение относится, в частности, но не исключительно, к дозировочным ложкам. Ссылки на дозировочные ложки в описании приводятся лишь в качестве примера, и данное изобретение не ограничивается дозировочной ложкой. Понятие устройство в описании включает ложку, вилку, нож, мешалку и любой подходящий инструмент или дополнение к нему. Уровень техники Ложки, которые могут хранить и дозированно выдавать ингредиенты, были разработаны для удобства и в качестве альтернативы неудобства использования отдельных предметов. Разработанные дозировочные ложки дозированно выдают ингредиенты из чаши ложки. Ингредиенты хранятся в рукоятке ложки (см. US 6675482, US 5491895 и US 5154318) или внутри чаши ложки (см. US 3911578, US 3946652 иUS 4338338). Эти дозировочные ложки имеют один или несколько следующих недостатков, включая высокую стоимость изготовления, непригодность для повторного использования, невозможность повторного закрывания контейнерной части и эстетически неприглядный вид. Сущность изобретения Согласно первому аспекту данного изобретения, предлагается дозирующее устройство столового прибора или аналогичного ему инструмента, в котором рукоятка этого прибора или инструмента имеет предназначенную для хранения дозируемого содержимого полость с боковыми стенками и гибкой верхней стенкой, образующей крышку, закрывающую полость и имеющую участок, образующий шарнир для открывания и закрывания части, образующей колпачок, при дозировании содержимого. Предпочтительно верхняя стенка выполнена из фольги, пленки или бумаги, покрытой пластиком. Предпочтительно боковые стенки в соединении одна с другой образуют тонкостенную пластмассовую раковину с U-образной формой поперечного сечения. Предпочтительно боковые стенки выполнены за одно целое с частью, образующей колпачок, и между стенками и частью, образующей колпачок, выполнена ослабленная зона, разрушаемая при приложении усилия к части, образующей колпачок. Предпочтительно часть, образующая колпачок, удалена от рабочей части столового прибора или аналогичного инструмента. Предпочтительно часть, образующая колпачок, расположена вблизи рабочей части столового прибора или аналогичного инструмента. Предпочтительно устройство дополнительно содержит вторую полость для хранения содержимого для дозирования. Предпочтительно устройство выполнено с возможностью независимого дозирования содержимого из второй полости таким же образом, как из первой полости. Предпочтительно часть, образующая колпачок, дополнительно выполнена с возможностью повторного закрывания посредством фрикционной посадки. Предпочтительно часть, образующая колпачок, дополнительно имеет опору для большого пальца. Предпочтительно на верхней стенке напечатана одна или несколько из следующих информаций: информация о продукте, инструкция, графическое изображение, маркировка или реклама. Предпочтительно верхняя стенка имеет окошко, позволяющее видеть содержимое. Предпочтительно устройство выполнено с возможностью дозирования содержимого, выбранного из группы, состоящей из сахара, кофе, искусственного подсластителя, шоколадного порошка, добавки для напитков, соли, перца, соусов, пряностей, специй и молока. Предпочтительно рабочая часть столового прибора или аналогичного инструмента выбрана из группы, состоящей из чаши ложки, лезвия ножа, зубцов вилки или палочки для перемешивания. Предпочтительно рукоятка и рабочая часть столового прибора или аналогичного инструмента выполнены за одно целое. Согласно второму аспекту данного изобретения предлагается раковина для дозирующего устройства столового прибора или аналогичного ему инструмента, представляющая собой рукоятку, имеющую предназначенную для хранения дозируемого содержимого полость, образованную боковыми стенками,выполненными за одно целое с частью, образующей колпачок, и между боковыми стенками и частью,образующей колпачок, расположена ослабленная зона, разрушаемая при приложении усилия к части,образующей колпачок. Дозирующее устройство предпочтительно является экономичным в изготовлении и заполнении. Полость, образованная боковыми стенками, может иметь относительно большую площадь, так что ее можно заполнять содержимым сверху и затем герметично закрывать с помощью верхней стенки, что является более эффективным, чем система заполнения через концевую часть. Заполнение через концевую часть трубчатой полости является менее эффективным, поскольку небольшое концевое отверстие обеспечивает ограниченную площадь заполнения. Кроме того, использование трубчатой полости требует конструкции с толстыми стенками для обеспечения достаточной прочности устройства. Комбинация этих факторов делает заполнение через концевую часть дорогим. В противоположность этому дозирующее устройство согласно данному изобретению можно формировать из тонкостенной раковины, имею-1 015288 щей относительно большую площадь, которую можно очень быстро заполнять, а затем закрывать или герметизировать с помощью сгибаемой верхней стенки. Пустые раковины можно предпочтительно вкладывать друг в друга для хранения и транспортировки с уменьшением пространства, необходимого для транспортировки и хранения. Этот процесс изготовления обеспечивает уменьшение стоимости материала и затрат времени и поэтому может быть высокоэкономичным. Другим преимуществом данного изобретения является простота его использования. Первая часть боковых стенок открывается вокруг шарнира, образованного верхней стенкой. Это обеспечивает простое обращение с помощью одной руки, а также удерживает первую часть на устройстве, что может уменьшать замусоривание и т.д. Разрушаемая зона между первой и второй частями может быть более тонкой зоной материала или же может быть ослаблена с помощью других разрушающихся средств, таких как перфорация. Это предпочтительно также вносит вклад в повышение защиты от несанкционированного вскрытия устройства,поскольку легко заметить, что устройство открывалось. Содержимое, которое можно удобно дозировать из дозирующего устройства согласно данному изобретению, включает изделия в жидком или твердом виде. Краткое описание чертежей Другие признаки и преимущества одного или нескольких вариантов выполнения данного изобретения следуют для специалистов в данной области техники из приведенного ниже подробного описания со ссылками на прилагаемые чертежи, на которых изображено фиг. 1 - дозировочная ложка с единственной камерой без верхней стенки, вид сверху; фиг. 2 - дозировочная ложка с фиг. 1, вид сбоку; фиг. 3 - дозировочная ложка с фиг. 1, вид снизу; фиг. 4 - дозировочная ложка с фиг. 1, вид спереди; фиг. 5 - дозировочная ложка с фиг. 1, вид сзади; фиг. 6 - дозировочная ложка с единственной камерой с верхней стенкой, вид сверху; фиг. 7 - дозировочная ложка с фиг. 6, вид сбоку; фиг. 8 - разрез по линии В-В дозировочной ложки с фиг. 6; фиг. 9 - разрез по линии А-А дозировочной ложки с фиг. 6; фиг. 10 - дозировочная ложка с единственной камерой без верхней стенки и частично срезанной частью крышки в изометрической проекции сверху; фиг. 11 - дозировочная ложка с единственной камерой с верхней стенкой в изометрической проекции сверху; фиг. 12 - дозировочная ложка с единственной камерой согласно фиг. 11 в изометрической проекции снизу; фиг. 13 - дозировочная ложка с единственной камерой, в которой верхняя стенка имеет окно и крышка открыта, в изометрической проекции сверху; фиг. 14 - дозировочная ложка с фиг. 13 в изометрической проекции сзади; фиг. 15 - дозировочная ложка с единственной камерой, в которой верхняя стенка имеет окно и крышка снова закрыта, в изометрической проекции сверху; фиг. 16 - дозировочная ложка с фиг. 15 в изометрической проекции снизу; фиг. 17 - дозировочная ложка с фиг. 13, вид сбоку; фиг. 18 - другой вариант выполнения дозировочной ложки с единственной камерой с верхней стенкой, вид сверху; фиг. 19 - продольный разрез дозировочной ложки с фиг. 18; фиг. 20 - дозировочная ложка с фиг. 18, вид снизу; фиг. 21 - дозировочная ложка с фиг. 18, вид сзади; фиг. 22 - дозировочная ложка с фиг. 18, вид спереди; фиг. 23 - дозировочная ложка с фиг. 18 в изометрической проекции сверху; фиг. 24 - дозировочная ложка с фиг. 18 в изометрической проекции снизу; фиг. 25 - третий вариант выполнения дозировочной ложки с единственной камерой, вид сверху; фиг. 26 - дозировочная ложка с фиг. 25, вид сбоку; фиг. 27 - дозировочная ложка с фиг. 25, вид снизу; фиг. 28 - дозировочная ложка с фиг. 25, вид сзади; фиг. 29 - дозировочная ложка с фиг. 25, вид спереди; фиг. 30 - дозировочная ложка с фиг. 25 в изометрической проекции сверху; фиг. 31 - дозировочная ложка с фиг. 25 в изометрической проекции снизу; фиг. 32 - сравнение различных дозировочных ложек, при этом на фиг. 32 а показан вид сверху дозировочной ложки с единственной камерой, соответствующей фиг. 6, на фиг. 32b показан вид сверху дозировочной ложки с единственной камерой, соответствующей фиг. 18, на фиг. 32 с показан вид сверху дозировочной ложки с единственной камерой, соответствующей фиг. 25, и на фиг. 32d показан вид сверху дозировочной ложки с единственной камерой, соответствующей фиг. 38; фиг. 33 - дозировочная ложка с двойной камерой без верхней стенки, вид сверху;-2 015288 фиг. 34 - дозировочная ложка с фиг. 33 вид сбоку; фиг. 35 - дозировочная ложка с фиг. 33 вид снизу; фиг. 36 - дозировочная ложка с фиг. 33 вид сзади; фиг. 37 - дозировочная ложка с фиг. 33 вид спереди; фиг. 38 - дозировочная ложка с двойной камерой с верхней стенкой, вид сверху; фиг. 39 - дозировочная ложка с двойной камерой с фиг. 38, вид сзади; фиг. 40 - дозировочная ложка с двойной камерой с фиг. 33 в изометрической проекции; фиг. 41 - дозировочная ложка с двойной камерой с фиг. 38 в изометрической проекции; фиг. 42 - дозировочная ложка с двойной камерой с фиг. 38 в изометрической проекции снизу; фиг. 43 - дозировочная ложка с двойной камерой с фиг. 38 с одной открытой крышкой в изометрической проекции сверху. фиг. 44 - дозировочная ложка с двойной камерой с фиг. 38 с обеими открытыми крышками в изометрической проекции сверху. Описание предпочтительного варианта выполнения На фиг. 1-12 показана дозировочная ложка (инструмент) 10 с единственной камерой, имеющая рукоятку 11, выполненную за одно целое с чашей или рабочей частью 12 ложки с образованием единого блока. Рукоятка 11 имеет противоположные боковые стенки 13, 14, которые образуют имеющую, по существу, U-образную форму удлиненную камеру 15. Боковые стенки 13, 14 имеют, по существу, одинаковую высоту и имеют каждая плоскую верхнюю поверхность 16, 17 соответственно. Поскольку рукоятка 11 образует U-образную удлиненную камеру 15 для удерживания дозируемого содержимого, она может быть выполнена, по существу, из жесткого пластмассового материала с относительно тонкими стенками. В противоположность этому, окружающие стенки имеющих трубчатую форму рукояток имеют относительно большую толщину, чем стенки рукоятки 11. Гибкая верхняя стенка 19 предназначена для фиксации на плоской верхней поверхности 16, 17, окружающей удлиненную камеру 15, гибкая верхняя стенка 19 закрывает камеру 15 и может быть герметизирована нагреванием или с помощью индукции, когда верхняя стенка является пленкой или фольгой соответственно. Гибкая верхняя стенка 19 фиксируется на плоской верхней поверхности 16, 17 после заполнения удлиненной камеры 15 дозируемым содержимым. Фиксация гибкой верхней стенки 19 на плоской верхней поверхности 16, 17 после заполнения камеры дозируемым содержимым исключает проблемы, связанные с конечным заполнением дозируемым содержимым трубчатых контейнеров. Таким образом, дозирующее устройство изготавливают с помощью состоящего из трех стадий процесса, включая формирование камеры, заполнение камеры дозируемым содержимым и герметизацию камеры гибкой верхней стенкой. Имеется часть 20, образующая колпачок, образованная как часть концевой части рукоятки 11. В данном варианте выполнения часть 20, образующая колпачок, находится на удаленном от рабочей части 12 ложки конце. Часть 20, образующая колпачок, окружена разрушаемой зоной 21, которая задает стороны крышки, когда она открыта. Разрушаемая зона 21 расположена между частью 20 для образования крышки и боковыми стенками 13, 14. Крышка 22 получается из части 20, образующей колпачок, когда прикладывается давление и окружающая тонкая разрушаемая зона 21 разрывается, и крышка 22 выдавливается наружу. Часть 20, образующая колпачок, включающая в себя крышку 22, имеет форму, позволяющую большому пальцу опираться на нее и открывать ее посредством приложения давления. Поэтому предпочтительно возможно открывание с помощью одной руки. Приложенное давление приводит к разрыванию тонкой разрываемой зоны 21, приводя к открыванию части 20, образующей колпачок, вокруг шарнира 19', образованного гибкой верхней стенкой 19 из фольги. Часть 20, образующая колпачок, имеет опоры 23 для большого пальца, обеспечивающие захват для большого пальца. Часть 20, образующая колпачок, имеет также выступ 24 фрикционной посадки, обеспечивающий повторное закрывание крышки 22. Дозировочная ложка в открытом положении показана на фиг. 13. Гибкая верхняя стенка 19 имеет плоскую и относительно ровную верхнюю поверхность 25 для обеспечения эстетически приятного вида ложки, аналогичного обычным ложкам, и комфортного захвата для пользователя. Плоская и относительно ровная верхняя поверхность 25 гибкой верхней крышки 19 сохраняется независимо от длины, глубины и ширины камеры 15. Рукоятки с различной емкостью для удерживания дозируемого материала показаны на фиг. 32, где устройство (а) представляет устройство для одной выдачи, (b) двойной выдачи и (с) четырехкратной выдачи. Гибкая верхняя стенка 19 образует верхнюю поверхность 25, на которой может быть размещена информация, маркировка, графические изображения и реклама. Информация, которая может быть изображена, может включать информацию о диете, инструкции, информацию о содержимом и информацию о дозировании. Например, верхняя поверхность 25 может отображать информацию о дозировании в виде разметки, указывающей, где пользователь должен нажимать для дозирования конкретной частичной выдачи. Отгибаемую верхнюю стенку 19 и/или боковые стенки 13, 14 можно предпочтительно деформировать или сжимать для управления дозированием содержимого. В другом варианте выполнения, показанном на фиг. 13-17, устройство 30 имеет верхнюю стенку 31,-3 015288 фиксированную на удлиненном корпусе 32 рукоятки 33. Верхняя стенка 31 имеет секцию 34 прозрачного окна, через которое пользователь может видеть дозируемое содержимое. Другие признаки варианта выполнения, показанного на фиг. 13-17, аналогичны указанным выше признакам, при этом колпачок можно открывать вокруг шарнира 31'. Другой вариант выполнения показан на фиг. 18-24. Согласно этому варианту выполнения устройство 40 имеет большую рукоятку 41, обеспечивающую большую камеру 42 для хранения увеличенного количества дозируемого содержимого с образованием дозирующего устройства 40 двойной выдачи. Размеры дозирующего устройства 40 двойной выдачи, по существу, пропорционально больше размеров устройства 10 одной выдачи, показанного на фиг. 1-12. Другой вариант выполнения дозирующего устройства показан на фиг. 25-31. Дозирующее устройство 50, показанное на этих фигурах, существенно удлинено по сравнению с дозировочными устройствами 10, 40 одной и двойной выдачи соответственно. Дозирующее устройство 50 имеет относительно большую камеру для хранения большего количества дозируемых изделий и образует дозирующее устройство четырехкратной выдачи. Другой вариант выполнения дозирующего устройства показан на фиг. 32d и 33-44. В этом варианте выполнения дозирующее устройство 60 имеет рукоятку 61 с внутренним ребром 62, отделяющим первую камеру 63 от второй камеры 64. Две камеры или полости 63, 64 можно использовать для хранения различных изделий. Дозирующее устройство 60 имеет две крышки 65, 66, соединенные, соответственно, с камерами 63, 64. Крышки 65, 66 выполнены как в устройстве 10 с одной камерой, описание которой приведено выше. Каждую крышку 65, 66 можно открывать по отдельности, так что содержимое камер 63, 64 можно, соответственно, дозировать по отдельности и без загрязнения содержимым из другой камеры. Для обеспечения открывания по отдельности крышек 65, 66, гибкая верхняя стенка 67 имеет концевой разрез 68, разделяющий крышки 65, 66. В других вариантах выполнения могут быть предусмотрены дополнительные камеры для размещения различных дозируемых изделий. Кроме того, в других вариантах выполнения может быть предусмотрена палочка для размешивания,нож или вилка вместо чаши ложки. В различных вариантах выполнения хранящиеся дозируемые изделия предпочтительно соответствуют конкретному дозировочному устройству. Например, дозировочный нож или дозировочная вилка могут использоваться для хранения соли, перца или других приправ, в то время как дозировочная ложка может содержать сахар, кофе, подбеливатель, порошковый шоколад или другую подходящую добавку к напитку. Согласно предпочтительному варианту выполнения данного изобретения обеспечивается то преимущество, что устройство можно изготавливать, заполнять и собирать намного проще и дешевле, чем трубчатые дозировочные устройства, а также преимущества повышенной функциональности и простоты использования потребителем. Естественно, понятно, что, хотя выше было приведено описание в качестве иллюстрации примеров выполнения данного изобретения, эти и другие модификации и вариации, очевидные для специалистов в данной области техники, входят в широкий объем данного изобретения, определяемый прилагаемой формулой изобретения. В описании и в формуле изобретения слово содержать и его производные, такие как содержащие не исключают других добавок, компонентов, чисел или стадий. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Дозирующее устройство столового прибора или аналогичного ему инструмента, в котором рукоятка (11) этого прибора или инструмента имеет предназначенную для хранения дозируемого содержимого полость (15) с боковыми стенками (13, 14) и гибкой верхней стенкой (19), образующей крышку, закрывающую полость (15) и имеющую участок, образующий шарнир (19') для открывания и закрывания части (20), образующей колпачок, при дозировании содержимого. 2. Устройство (10) по п.1, в котором верхняя стенка (19) выполнена из фольги, пленки или бумаги,покрытой пластиком. 3. Устройство (10) по п.1 или 2, в котором боковые стенки (13, 14) в соединении одна с другой образуют тонкостенную пластмассовую раковину с U-образной формой поперечного сечения. 4. Устройство (10) по любому из пп.1-3, в котором боковые стенки (13, 14) выполнены за одно целое с частью (20), образующей колпачок, и между стенками (13, 14) и частью (20), образующей колпачок,выполнена ослабленная зона (21), разрушаемая при приложении усилия к части (20), образующей колпачок. 5. Устройство (10) по любому из пп.1-4, в котором открываемая часть (20), образующая колпачок,удалена от рабочей части (12) столового прибора или аналогичного инструмента. 6. Устройство (10) по любому из пп.1-4, в котором часть (20), образующая колпачок, расположена вблизи рабочей части (12) столового прибора или аналогичного инструмента. 7. Устройство (10) по любому из пп.1-6, которое дополнительно содержит вторую полость (64) для-4 015288 хранения содержимого для дозирования. 8. Устройство (10) по п.7, которое выполнено с возможностью независимого дозирования содержимого из второй полости (64) таким же образом, как из первой полости (15). 9. Устройство (10) по любому из пп.1-8, в котором часть (20), образующая колпачок, дополнительно выполнена с возможностью повторного закрывания посредством фрикционной посадки. 10. Устройство (10) по любому из пп.1-9, в котором часть (20), образующая колпачок, дополнительно имеет опору (23) для большого пальца. 11. Устройство (10) по любому из пп.1-10, в котором на верхней стенке (19) напечатана одна или несколько из следующих информаций: информация о продукте, инструкция, графическое изображение,маркировка или реклама. 12. Устройство (10) по любому из пп.1-11, в котором верхняя стенка (19) имеет окошко (34), позволяющее видеть содержимое. 13. Устройство (10) по любому из пп.1-12, которое выполнено с возможностью дозирования содержимого, выбранного из группы, состоящей из сахара, кофе, искусственного подсластителя, шоколадного порошка, добавки для напитков, соли, перца, соусов, пряностей, специй и молока. 14. Устройство (10) по любому из пп.1-13, в котором рабочая часть (12) столового прибора или аналогичного инструмента выбрана из группы, состоящей из чаши ложки, лезвия ножа, зубцов вилки или палочки для перемешивания. 15. Устройство (10) по любому из пп.1-14, в котором рукоятка (11) и рабочая часть (12) столового прибора или аналогичного инструмента выполнены за одно целое. 16. Раковина для дозирующего устройства столового прибора или аналогичного ему инструмента по любому из пп.1-15, представляющая собой рукоятку (11), имеющую предназначенную для хранения дозируемого содержимого полость (15), образованную боковыми стенками (13, 14), выполненными за одно целое с частью (20), образующей колпачок, и между боковыми стенками и частью (20), образующей колпачок, расположена ослабленная зона (21), разрушаемая при приложении усилия к части (20), образующей колпачок.
