Улучшенный скважинный скребковый и/или щеточный инструмент для очистки скважины и способы очистки скважины

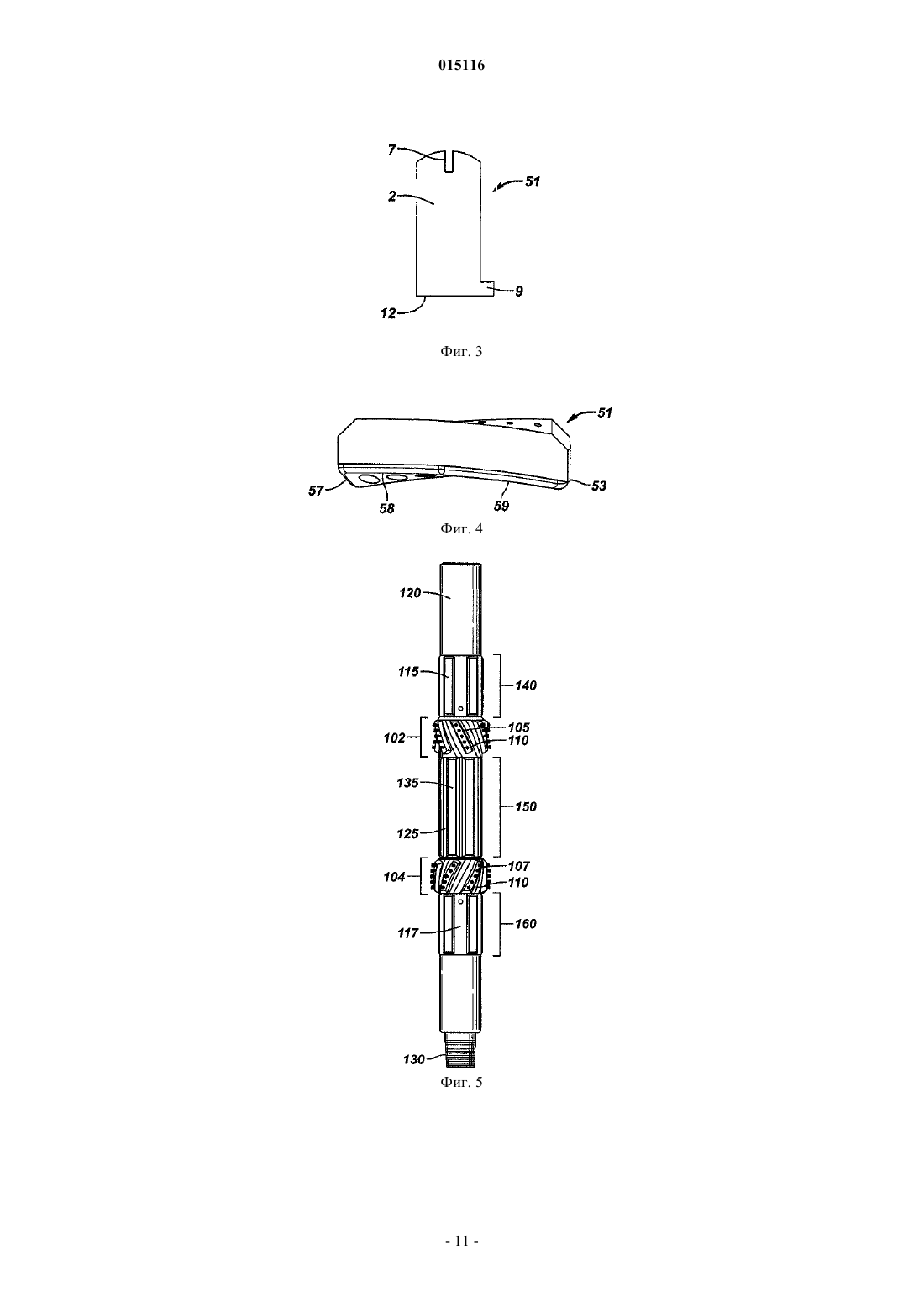

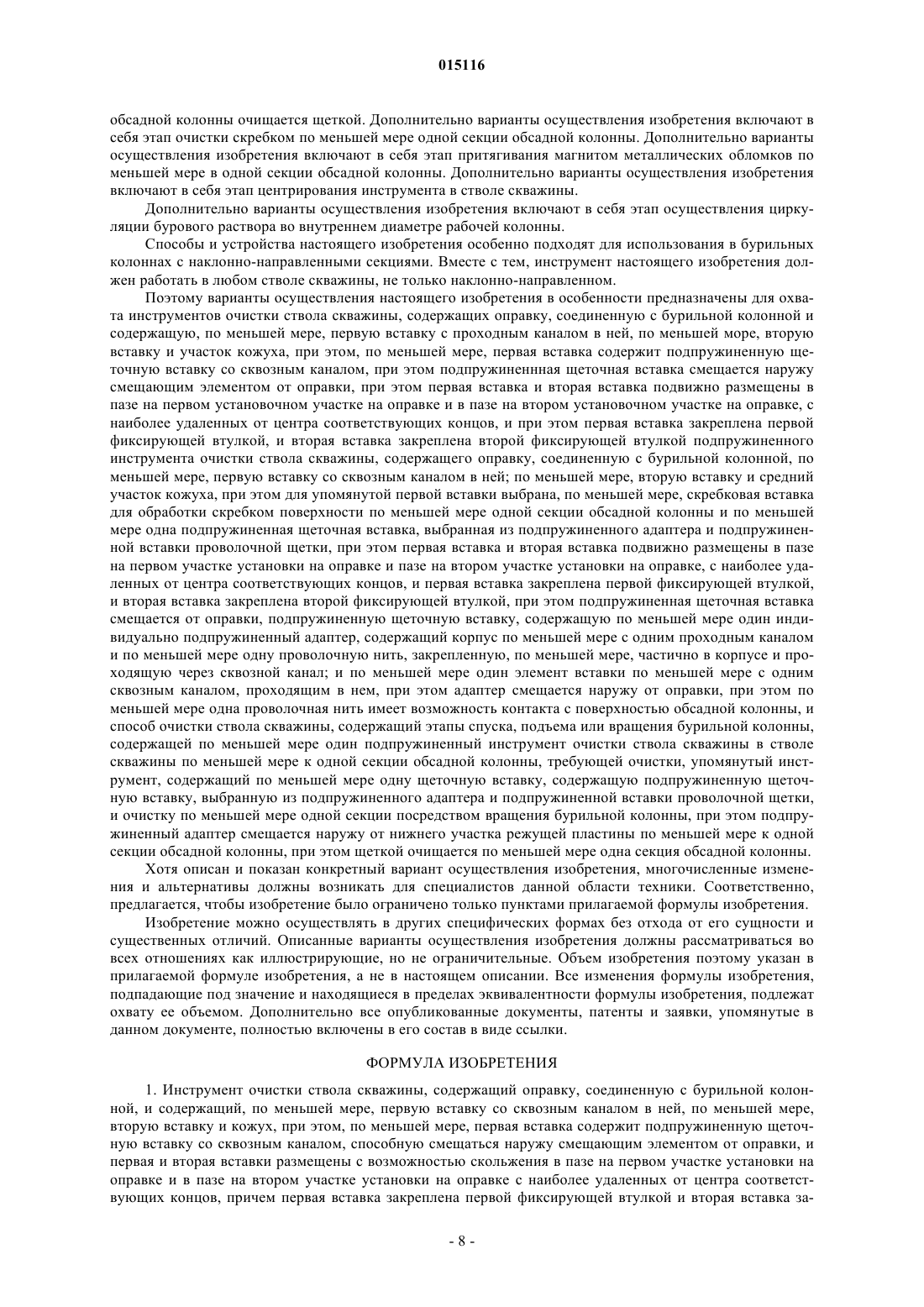

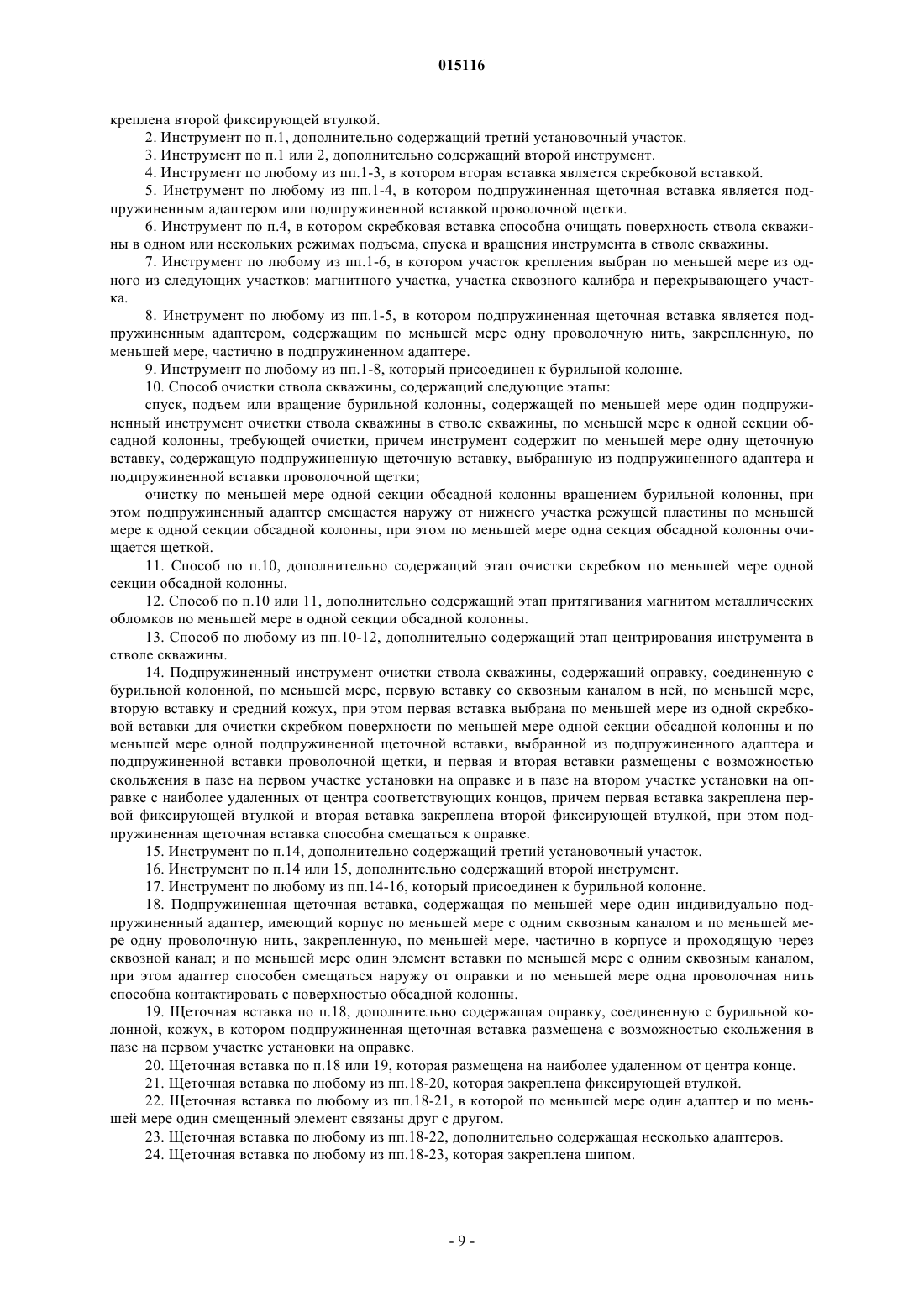

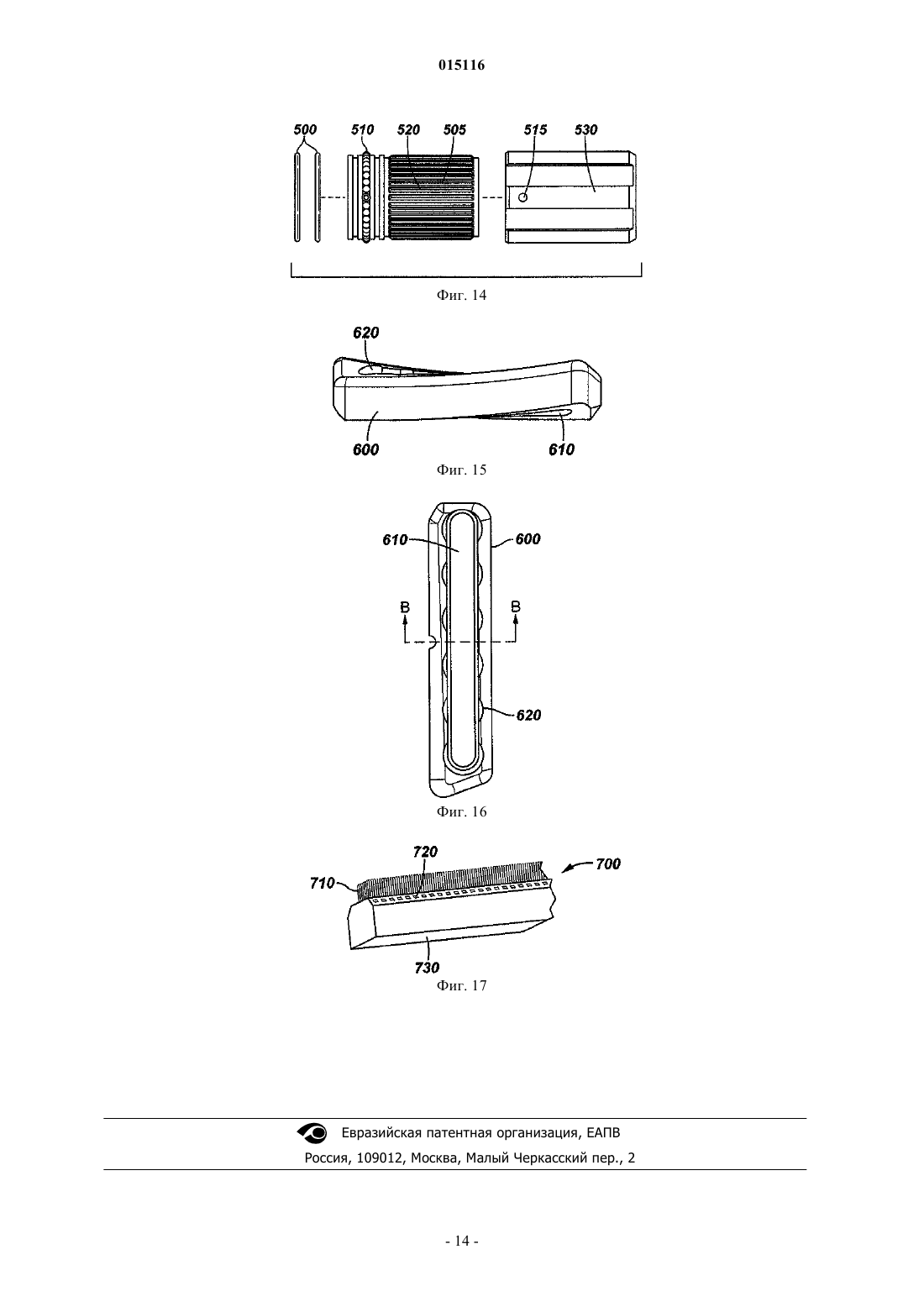

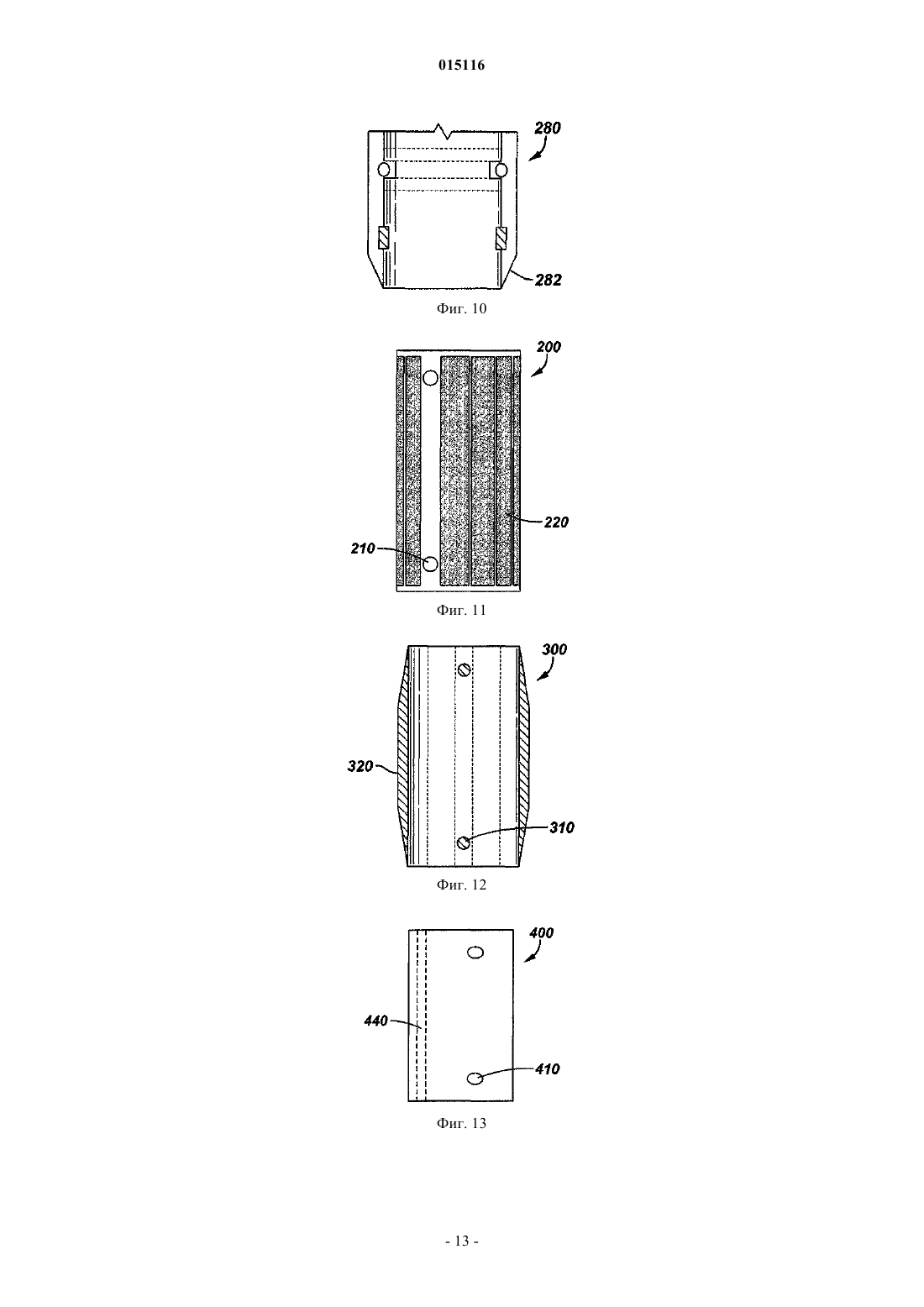

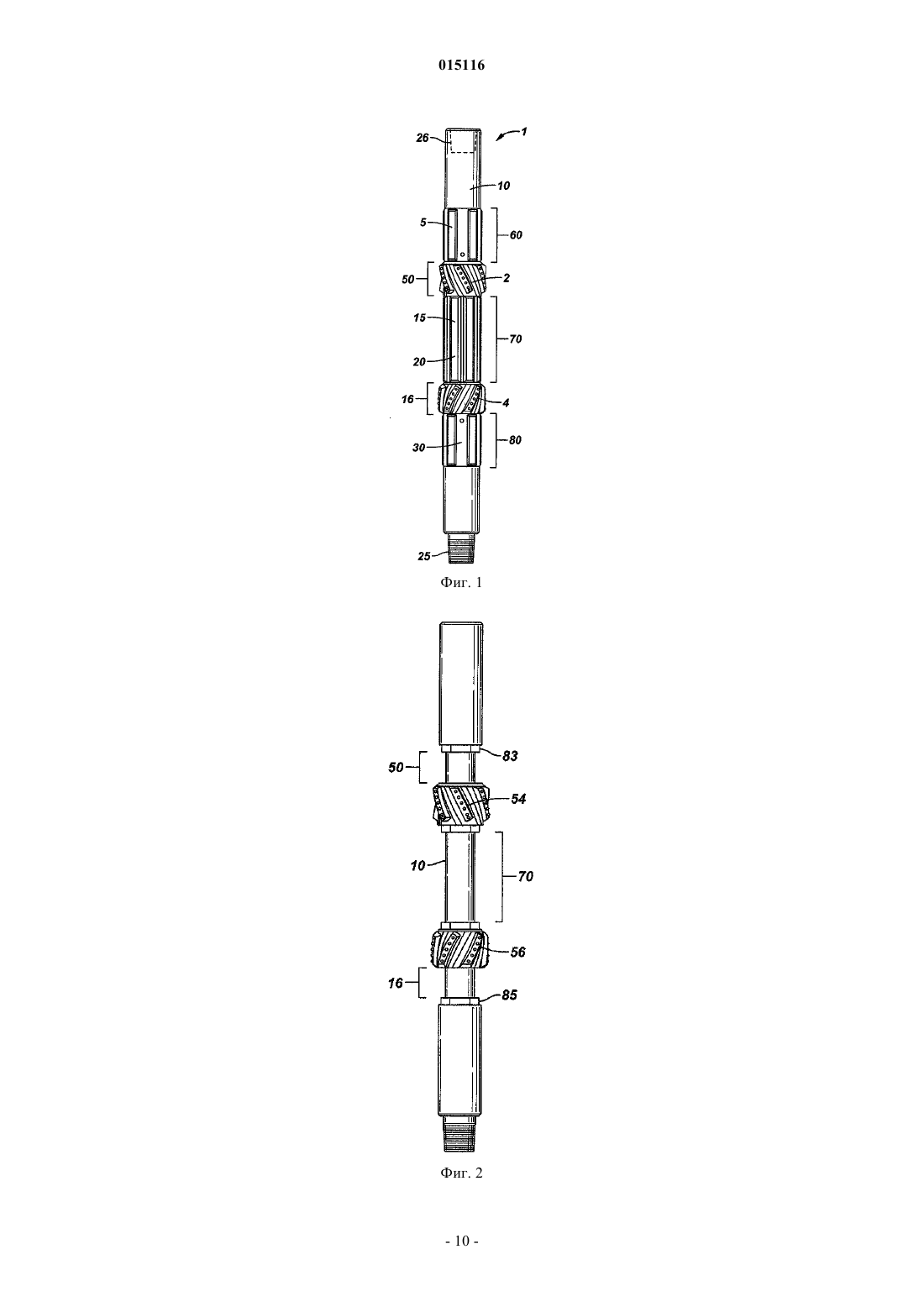

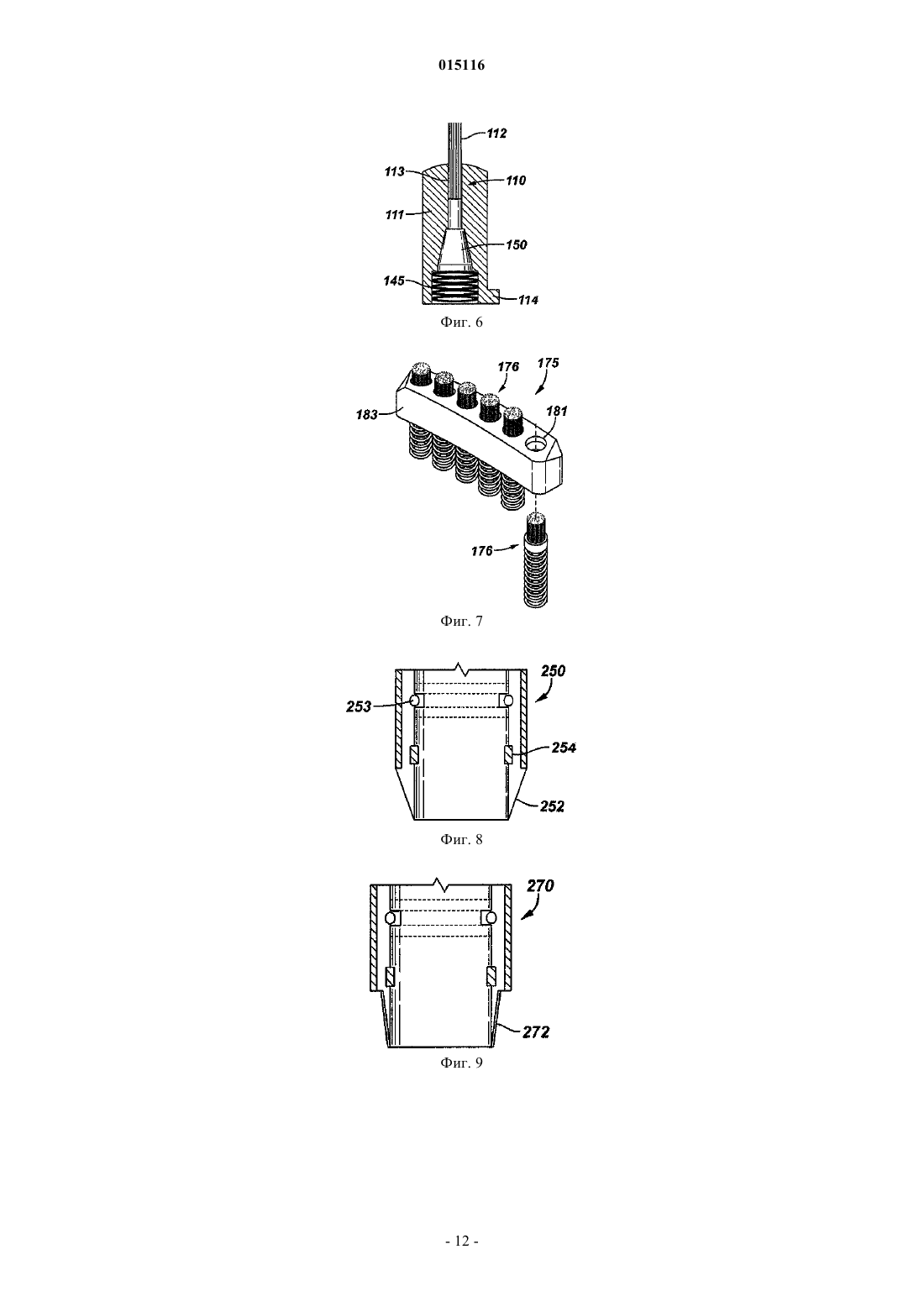

УЛУЧШЕННЫЙ СКВАЖИННЫЙ СКРЕБКОВЫЙ И/ИЛИ ЩТОЧНЫЙ ИНСТРУМЕНТ ДЛЯ ОЧИСТКИ СКВАЖИНЫ И СПОСОБЫ ОЧИСТКИ СКВАЖИНЫ Улучшенный и усовершенствованный подпружиненный скважинный инструмент для очистки обсадной колонны в скважине, содержащий оправку, по меньшей мере, первую вставку со сквозным каналом, по меньшей мере, вторую вставку, при этом первая вставка и вторая вставка выбраны по меньшей мере из одной подпружиненной скребковой вставки и по меньшей мере одной вставки проволочной щетки, и дополнительно при этом первая вставка и вторая вставка подвижно размещены в пазе на первом участке установки на оправке и пазе на втором участке установки на оправке, с наиболее удаленных от центра соответствующих концов, при этом первая вставка закреплена первой фиксирующей втулкой и вторая вставка закреплена второй фиксирующей втулкой. Также раскрыт уникальный способ очистки секции обсадной колонны скважинным инструментом. 015116 Сущность изобретения Различные варианты осуществления настоящего изобретения, в общем, относятся к усовершенствованному и улучшенному инструменту очистки ствола скважины или инструменту для очистки поверхности обсадной колонны, В общем, скважинный инструмент настоящего изобретения связан с колонной обсадной трубы, такой как бурильная колонна, используемая в скважинном оборудовании. В варианте осуществления изобретения скважинный инструмент настоящего изобретения содержит оправку, функционально соединенную с бурильной колонной и имеющую, по меньшей мере, первый паз и, по меньшей мере, второй паз. Первая вставка со скважинным каналом в ней размещена в первом пазе,а вторая вставка со скважинным каналом в ней размещена во втором пазе. В различных вариантах осуществления изобретения первая и/или вторая вставка являются либо подпружиненной скребковой вставкой, или подпружиненной щеточной вставкой, содержащей индивидуально подпружиненные адаптеры или подпружиненную вставку проволочной щетки, причем обе подпружиненные проволочные вставки способны к плавающей работе в первой и во второй вставках. В различных вариантах осуществления настоящего изобретения, в общем, создан способ улучшенной очистки обсадной колонны, по меньшей мере, с использованием конструкции (конструкциями) моделированной режущей пластины, обеспечивающей превосходный охват трубы, сцепление и/или контакт, конструкцией моделированной режущей пластины, обеспечивающей внутренние проходные каналы увеличенного диаметра как для скребковой вставки, так и щеточной вставки, для варианта осуществления изобретения, содержащего щеточное средство, независимые подпружиненные адаптеры для увеличенной, улучшенной и/или усовершенствованной работы очистки щеткой, посредством обеспечения индивидуального выдвижения каждого адаптера или вставки, взаимозаменяемая и приспосабливающаяся конструкция, обеспечивающая применение различных компонентов конструкции, и улучшенные конструкции фиксирования компонентов и устройства для уменьшения случаев поломки инструмента. Скважинные инструменты настоящего изобретения можно использовать для очистки внутренней поверхности обсадной колонны. Различные модификации различных вариантов осуществления настоящего изобретения можно выполнить для приспособления к изменяющимся ситуациям в стволе скважины/обсадной колонны, таким как, но без ограничения этим, агломерации цемента, изоляция забойной зоны и пробки для очистки, муфты забойной зоны, плавающее оборудование, отложения на обсадной колонне, пленка на обсадной колонне, гидраты на обсадной колонне, агломерации субстрата, фрагменты бурильной колонны, отклонения обсадной колонны, включающие в себя обсадные колонны большого отклонения и/или тому подобное. Различные шаблоны включают в себя, но не ограничиваются этим,бурильные шаблоны, фрезерные шаблоны, гладкие шаблоны, сужающиеся шаблоны, шаблоны сквозного калибрования/шаблонирования и/или тому подобное. Дополнительные взаимозаменяемые приспособления согласно вариантам осуществления настоящего изобретения включают в себя взаимозаменяемые кожухи, расположенные между первой вставкой и второй вставкой. Различные варианты осуществления взаимозаменяемых кожухов включают в себя, но не ограничиваются этим, перекрывающий участок, магнитный участок, сквозной калибр, комбинации вышеупомянутого и/или тому подобное. Различные другие варианты осуществления настоящего изобретения, в общем, включают в себя способы для очистки щеткой и/или очистки скребком поверхности обсадной колонны, способы конструирования щеточного и/или скребкового инструмента и/или тому подобное. Данные и другие признаки и преимущества изобретения должны быть ясны специалисту в данной области техники из следующего подробного описания предпочтительного варианта осуществления изобретения, приведенного вместе с прилагаемыми фигурами и формулой изобретения, на которых изображено следующее. Краткое описание фигур Для разъяснения того, каким образом получаются упомянутые выше и другие улучшения и решаются задачи изобретения, подробное описание изобретения представлено ниже со ссылками на специфические варианты осуществления изобретения, показанные на прилагаемых чертежах, на которых изображено следующее. На фиг. 1 показан вариант осуществления изобретения подпружиненного скважинного скребкового инструмента настоящего изобретения,на фиг. 2 - оправка без каких-либо вставок, шаблонов или хомутов,на фиг. 3 - сечение вставки с подпружиненной режущей пластиной фиг. 1,на фиг. 4 - вставка с подпружиненной режущей пластиной фиг. 1,на фиг. 5 - скважинный инструмент с подпружиненной проволочной щеткой настоящего изобретения,на фиг. 6 - вставка с адаптером подпружиненной проволочной щетки со сквозным каналом фиг. 5,на фиг. 7 - подпружиненная вставка, оснащенная адаптерами со сквозными каналами фиг. 5,на фиг. 8 - вариант осуществления взаимозаменяемого шаблона, используемого с вариантами осуществления настоящего изобретения,на фиг. 9 - альтернативный вариант осуществления взаимозаменяемого шаблона, используемого с-1 015116 вариантами осуществления настоящего изобретения,на фиг. 10 - альтернативный вариант осуществления взаимозаменяемого шаблона, используемого с вариантами осуществления настоящего изобретения,на фиг. 11 - вариант осуществления взаимозаменяемого кожуха, используемого с различными вариантами осуществления настоящего изобретения,на фиг. 12 - альтернативный вариант осуществления взаимозаменяемого кожуха, используемого с различными вариантами осуществления настоящего изобретения,на фиг. 13 - альтернативный вариант осуществления взаимозаменяемого кожуха, используемого с различными вариантами осуществления настоящего изобретения,на фиг. 14 - зубчатое шлицевое соединение стабилизатора для закрепления шаблона,на фиг. 15 - вставка со сквозным каналом в ней альтернативного варианта осуществления настоящего изобретения,на фиг. 16 - вид снизу вставки фиг. 15,на фиг. 17 - щеточная вставка для использования во вставке фиг. 15 и 16. Подробное описание изобретения Конструктивные особенности, раскрытые в данном документе, являются примером и предназначены только для рассмотрения предпочтительных вариантов осуществления настоящего изобретения и представлены в рамках считающегося наиболее целесообразным и понятным описанием принципов и концептуальных аспектов различных вариантов осуществления изобретения. В этом отношении не делается попыток показа структурных деталей изобретения более подробно, чем необходимо для фундаментального понимания изобретения. Описание с чертежами делает понятным специалистам в данной области техники то, как несколько форм изобретения могут осуществляться на практике. Ниже приведено пояснение используемых в заявке терминов. При использовании в данном документе термин прикрепленный или любые его видоизменения описывают и относятся, по меньшей мере, к частичному соединению двух позиций. При использовании в данном документе термин текучая среда является непрерывной, аморфной субстанцией, молекулы которой свободно перемещаются одна относительно другой и которая стремится принимать форму своего контейнера, например жидкостью или газом. При использовании в данном документе термин интегральный означает и относится к позиции с отсутствием чего-либо существенного после сборки. Кроме рабочих примеров или где другое не указано, все цифры, выражающие качества ингредиентов или условия реакции, используемые в данном документе, следует понимать как видоизмененные во всех случаях термином около. Различные варианты осуществления настоящего изобретения, в общем, обеспечивают улучшенную очистку обсадной колонны посредством по меньшей мере одной из конструкций моделированного лезвия для обеспечения превосходного охвата трубы, сцепления и/или контакта, конструкции моделированного лезвия для обеспечения внутренних каналов увеличенных диаметров как для скребковой вставки,так и для щеточной вставки, для варианта осуществления изобретения, содержащего щеточное средство,независимые подпружиненные адаптеры и/или независимую подпружиненную вставку проволочной щетки для увеличенной, улучшенной и/или усовершенствованной работы щеток посредством обеспечения независимого выдвижения каждого адаптера или вставки проволочной щетки, взаимозаменяемой и приспосабливающейся конструкции с предусмотрением различных компонентов конструкции и/или улучшенных фиксирующих конструкций и устройств для компонентов для уменьшения случаев отказа инструмента. На фиг. 1 показан вариант осуществления скважинного инструмента очистки ствола скважины в виде подпружиненного скважинного инструмента 1 со скребковыми вставками. Скважинный инструмент 1 обычно спускают как встроенный единый блок или часть бурильной колонны в ствол скважины. В различных вариантах осуществления изобретения инструмент 1 устанавливают между различными другими инструментами и/или частями бурильной колонны и соединяют посредством вставного участка 25 и охватывающего участка 26. Инструмент 1 является наиболее предпочтительным для использования в обсадных колоннах, подлежащих очистке, и, в общем, включает в себя оправку 10, первый установочный участок 50, второй установочный участок 16, по меньшей мере одну первую вставку 2, по меньшей мере одну вторую вставку 4, первый шаблон 5 и второй шаблон 30. В общем, в варианте осуществления изобретения оправка 10 имеет, по существу, одинаковый размер и/или диаметр на отрезке своей длины по меньшей мере с тремя вырезанными участками 60, 70, 80. Вырезанный участок 60 имеет достаточную глубину для обеспечения установки вставки 2 в установочный паз в установочном участке 50. Аналогично, вырезанный участок 80 имеет достаточную глубину для обеспечения установки вставки 4 в паз в установочном участке 16. Вырезанный участок 70 является возможным компонентом и обеспечивает взаимозаменяемую установку различных приспособлений, улучшающих работу инструмента, таких как, но без ограничения этим, магнитный участок, сквозной калибр,участок улучшения области прохождения потока и/или тому подобное.-2 015116 В альтернативном варианте осуществления изобретения первый установочный участок 50 является увеличенным участком оправки 10 достаточной толщины для обеспечения станочной обработки установочного паза по меньшей мере для одной первой вставки 2. Аналогично, в данном альтернативном варианте осуществления изобретения второй установочный участок 16 является увеличенным участком оправки 10 достаточной толщины для обеспечения станочной обработки установочного паза по меньшей мере для одной второй вставки 4. В альтернативном варианте осуществления изобретения оправка 10 имеет, в общем, не меняющийся периметр и различные дополнительные компоненты данного изобретения, устанавливаемые на оправку. Вставки настоящего изобретения вставляют по меньшей мере в один паз 54, вырезанный в участках установки от наиболее удаленных от центра соответствующих концов, но не от центра. В варианте осуществления изобретения по меньшей мере одна вставка 2 вставляется в паз в установочном участке 50 со стороны, наиболее удаленной от центра, и продвигается по направлению к центру. Аналогично, по меньшей мере одна вставка 4 вставляется в паз в установочном участке 16 со стороны, наиболее удаленной от центра, и продвигается по направлению к центру. Все варианты осуществления изобретения подпружиненной щеточной вставки включают в себя вставку со сквозным каналом в ней. Пазы в установочном участке 50 и/или установочном участке 16 могут быть, в общем, любого необходимого размера с возможностью размещения вставки. В варианте осуществления изобретения пазам придана клиновидная форма. В альтернативном варианте осуществления изобретения пазам придана форма буквы L. В альтернативном варианте осуществления изобретения в пазах предусмотрена вставка элемента соединения в шип. Примеры пазов, подходящих для использования с различными вариантами осуществления настоящего изобретения, можно найти в патенте США 44/9538, содержание которого включено в настоящий документ посредством ссылки. Пазы на установочном участке 50 и/или установочном участке 16 можно, в общем, прорезать с любой ориентацией и/или углом к продольной оси оправки, обеспечивающей вставление по меньшей мере одной первой и по меньшей мере одной второй вставки со стороны, наиболее удаленной от центра. В варианте осуществления изобретения все пазы в установочном участке 50 прорезаны, в общем, под одним углом. Аналогично, в варианте осуществления изобретения все пазы в установочном участке 16 прорезаны, в общем, под одним углом. Любое количество пазов можно использовать в каждом из установочных участков 50 и установочных участков 16. В варианте осуществления изобретения угол ориентации к продольной оси оправки по меньшей мере одного паза больше 10. В альтернативном варианте осуществления изобретения угол ориентации к продольной оси оправки превышает 20. В альтернативном варианте осуществления изобретения угол ориентации к продольной оси оправки превышает 30. В альтернативном варианте осуществления изобретения угол ориентации к продольной оси оправки превышает 40. В альтернативном варианте осуществления изобретения угол ориентации к продольной оси оправки превышает 50. В альтернативном варианте осуществления изобретения угол ориентации к продольной оси оправки превышает 60. В альтернативном варианте осуществления изобретения угол ориентации к продольной оси оправки превышает 70. В альтернативном варианте осуществления изобретения угол ориентации к продольной оси оправки превышает 80. В общем, ориентация/угол и число пазов выбирают для обеспечения охвата в 360 вокруг установочного участка 50 и/или установочного участка 16. В альтернативном варианте осуществления изобретения охват в 360 обеспечивается комбинацией установочного участка 50 и установочного участка 16. Щеточная вставка, содержащая индивидуально подпружиненные адаптеры, показана на фиг. 5 и более подробно раскрыта со ссылкой на фиг. 6. Дополнительные взаимозаменяемые модификации, возможные в вариантах осуществления настоящего изобретения, включают в себя взаимозаменяемые средние секции/участки, расположенные между первой вставкой и второй вставкой. Различные варианты осуществления взаимозаменяемых участков кожуха включают в себя, но без ограничения этим, перекрывающий участок, магнитный участок, участок сквозного калибрования, комбинации вышеупомянутого, и/или тому подобное. В варианте осуществления изобретения на фиг. 1 показан магнитный кожух 15, удерживаемый на месте на оправке 10 замковой защелкой 20, в данном случае, парой замковых защелок. Фиксирующие втулки настоящего изобретения также являются взаимозаменяемыми. В варианте осуществления изобретения нижняя фиксирующая втулка, фиксирующая втулка 30 на фиг. 1, является взаимозаменяемой с шаблоном конусно с колонного фрезера, шаблоном внешнего надевания, шаблоном улучшения области прохождения потока и/или тому подобными. В шаблоне конусного колонного фрезера угол конусносности можно выбирать относительно необходимого бурения, фрезерования, ловильных работ, вытеснения, капитального ремонта или скважинных геотехнических мероприятий и/или тому подобного. Верхняя фиксирующая втулка, фиксирующая втулка 5 на фиг. 1, также является взаимозаменяемой. На фиг. 2 показана оправка 10 фиг. 1 без вставок, кожухов или шаблонов. В общем, по меньшей мере один паз 54 прорезан в установочном участке 50 и один паз 56 прорезан в установочном участке 16.-3 015116 На фиг. 2 также показана шестигранная соединительная муфта 83 и шестигранная соединительная муфта 85. На фиг. 3 показано сечение вставки 51 режущей пластины скребка, раскрывающее режущую пластину 2, шип или гребень 9, подпружиненное основание 12 и индикатор 7 износа. В общем, вставка 51 имеет ряд смещающих элементов или несколько смещающих элементов, таких как пружины и/или тому подобное, противодействующих втапливанию основания 12. В варианте осуществления изобретения гребень 9 является смещающим элементом. Вставка 51 продвинута в паз 54 так, что смещающий элемент установлен между участком установки или оправкой, и вставкой, смещая вставку наружу от оправки к обсадной колонне. Индикатор 7 износа способен указывать момент, когда вставку 51 следует заменять. В различных вариантах осуществления изобретения гребень или шип отсутствуют. На фиг. 4 показана раскрываемая подпружиненная вставка 51 с режущей пластиной. В общем,вставка 51 с режущей пластиной скребка, моделированной по форме оправки, чтобы вставка 51 продвигалась в паз 54 и/или паз 56 фиг. 2. В варианте осуществления изобретения форма вставки 51 является изогнутой. Кромки 53, 57, 58 и 59 режущей пластины вставки 51 скребка, в общем, скощены для притупления кромок вставки. Скошенные кромки имеют меньше возможности калибрования обсадной колонны при подъеме из ствола скважины и спуске в него. В варианте осуществления изобретения скребковая вставка имеет режущие пластины на каждой стороне для прохождения скребком поверхности ствола скважины при подъеме инструмента из ствола скважины и спуске в него. На фиг. 5 показан подпружиненный скважинный инструмент 100 с щеточными вставками, содержащими по меньшей мере один индивидуально подпружиненный адаптер. Инструмент 100, в общем,включает в себя по меньшей мере одну вставку 105 со сквозным каналом в ней по меньшей мере с одним индивидуально подпружиненным адаптером 110, оправкой 120, шаблоном 115 и шаблоном 117. В общем, в варианте осуществления изобретения оправка 120 имеет постоянный размер и/или периметр вдоль отрезка своей длины, по меньшей мере, со своими тремя вырезанными участками 140, 150 и 160. Вырезанный участок 140 имеет достаточную глубину для обеспечения установки вставки 105 в установочный паз на установочном участке 102. Аналогично, вырезанный участок 150 имеет достаточную глубину для обеспечения установки вставки 107 в паз на установочном участке 104. Вырезанный участок 150 является возможным компонентом и обеспечивает взаимозаменяемую установку различных приспособлений, улучшающих работу инструмента, таких как, но без ограничения этим, магнитный участок, участок сквозного калибрования, участок улучшения области прохождения потока и/или тому подобных. В альтернативном варианте осуществления изобретения первый установочный участок 102 является увеличенным участком оправки 120, достаточной толщины для обеспечения станочной обработки установочного паза по меньшей мере для одной первой вставки 105. Аналогично, в данном альтернативном варианте осуществления изобретения второй установочный участок 104 является увеличенным участком оправки 120, достаточной толщины для обеспечения станочной обработки установочного паза по меньшей мере для одной второй вставки 107. Вставки настоящего изобретения вставляются по меньшей мере в один паз в установочных участках от наиболее удаленных от центра концов, но не от центра. В варианте осуществления изобретения по меньшей мере одна вставка вставляется в паз в установочном участке со стороны, самой удаленной от центра, и передвигается по направлению к центру. Аналогично, по меньшей мере одна вставка вставляется в паз в установочном участке со стороны, самой удаленной от центра, и продвигается по направлению к центру. Пазы в установочном участке 102 и/или установочном участке 104 могут быть, в общем, любого необходимого размера с возможностью размещения вставки. В варианте осуществления изобретения пазам придана клиновидная форма. В альтернативном варианте осуществления изобретения пазам придана форма буквы L. В альтернативном варианте осуществления изобретения в пазах предусмотрен смещающий элемент. В альтернативном варианте осуществления изобретения в пазах предусмотрена вставка фиксирующего шипа. Пазы на установочном участке 102 и/или установочном участке 104 можно, в общем, прорезать с любой ориентацией и/или углом к продольной оси оправки, обеспечивающей вставление по меньшей мере одной первой и по меньшей мере одной второй вставки со стороны, наиболее удаленной от центра. В одном варианте осуществления изобретения все пазы в установочном участке 102 прорезаны, в общем,под одним углом. Аналогично, в варианте осуществления изобретения все пазы в установочном участке 104 прорезаны, в общем, под одним углом. Любое число пазов можно использовать в каждом установочном участке 102 и установочном участке 104. В варианте осуществления изобретения угол ориентации к продольной оси оправки по меньшей мере одного паза превышает 10. В альтернативном варианте осуществления изобретения угол ориентации к продольной оси оправки превышает 20. В альтернативном варианте осуществления изобретения угол ориентации к продольной оси оправки превышает 30. В альтернативном варианте осуществления изобретения угол ориентации к продольной оси оправки превыша-4 015116 ет 40. В альтернативном варианте осуществления изобретения угол ориентации к продольной оси оправки превышает 50. В альтернативном варианте осуществления изобретения угол ориентации к продольной оси оправки превышает 60. В альтернативном варианте осуществления изобретения угол ориентации к продольной оси оправки превышает 70. В альтернативном варианте осуществления изобретения угол ориентации к продольной оси оправки превышает 80. В общем, ориентация/угол и число пазов выбирают для обеспечения охвата в 360 вокруг установочного участка 102 и/или установочного участка 104. В альтернативном варианте осуществления изобретения охват в 360 обеспечивается комбинацией установочного участка 102 и установочного участка 104. Дополнительные взаимозаменяемые модификации, возможные в вариантах осуществления настоящего изобретения, включают в себя взаимозаменяемые участки кожуха (хомуты), расположенные между первой вставкой и второй вставкой. Различные варианты осуществления взаимозаменяемых участков кожуха включают в себя, но без ограничения этим, перекрывающий участок, магнитный участок, участок улучшения области прохождения потока, комбинации вышеупомянутого и/или тому подобное. В варианте осуществления изобретения на фиг. 5 показан кожух 125 сквозного калибра, удерживаемый на месте на оправке 120 замковой защелкой 135, в данном случае, парой замковых защелок и/или фиксирующих хомутов. Шаблоны настоящего изобретения являются взаимозаменяемыми. В варианте осуществления изобретения нижний шаблон, шаблон 117 на фиг. 5, является взаимозаменяемым с шаблоном конусного колонного фрезера, шаблоном верхнего надевания, шаблоном улучшения области прохождения потока и/или тому подобными. В шаблоне конусного колонного фрезера угол конусности можно выбирать относительно необходимого бурения, фрезерования, ловильных работ, вытеснения, капитального ремонта или скважинных геотехнических мероприятий и/или тому подобного. Верхний шаблон, шаблон 115 на фиг. 5, также является взаимозаменяемым. Дополнительные варианты осуществления настоящего изобретения, в общем, включают в себя комбинацию вставок как скребковых, так и щеточных на одном инструменте. В варианте осуществления изобретения один установочный участок имеет скребковые вставки, а другой установочный участок имеет щеточные вставки. В альтернативном варианте осуществления изобретения добавлен третий или еще дополнительные участки установки с щеточными вставками или скребковыми вставками или со вставками обоих видов. На фиг. 6 показана изобретенная подпружиненная вставка 110, в общем, включающая в себя по меньшей мере один индивидуальный подпружиненный адаптер 150 для проволоки, содержащий по меньшей мере одно отверстие, вставной элемент 111, содержащий шип или гребень 114 по меньшей мере с одним проходным каналом 113, проходящим сквозь него, смещающий элемент 145 и проволочную нить 112. Адаптер 150, в общем, заключает в себя конец проволочной нити 112, при этом конец нити 112 запрессовывается в опору, например, с перегибом через стержень. В других вариантах осуществления изобретения проволоку можно зазубривать и крепить на полке или структуре, проходящей от адаптера. В других вариантах осуществления изобретения по меньшей мере одна из проволочных нитей перегибается на опоре. Во всех вариантах осуществления изобретения с адаптерами адаптер смещается на оправку или от нее, и вставка 110 является плавающей относительно оправки в пазе. Поэтому оправка и адаптер являются смещающимися элементами. В различных вариантах осуществления изобретения по меньшей мере один проходной канал проходит через вставной элемент 111 для каждого адаптера 150. В различных вариантах осуществления изобретения вставной элемент 111 может не иметь шипа и удерживаться другим средством, например приданием формы клина и/или тому подобным. Вариант осуществления настоящего изобретения содержит подпружиненную вставку с проволочной щеткой, установленную в проходном канале вставки и смещаемой наружу от оправки, подпружиненную вставку с проволочной щеткой, содержащую корпус по меньшей мере с одним проходным каналом, по меньшей мере одну проволочную нить, закрепленную, по меньшей мере, частично в подпружиненной вставке с проволочной щеткой, при этом по меньшей мере одна проволочная нить, по меньшей мере, частично выпущена через отверстие в корпусе и способна контактировать с поверхностью обсадной колонны ствола скважины. Дополнительные варианты осуществления изобретения включают в себя бурильную колонну и кожух, при этом подпружиненная вставка с проволочной щеткой подвижно размещена в пазе на первом установочном участке на оправке. В различных вариантах осуществления изобретения вставка подвижно размещается с конца, наиболее удаленного от центра. В дополнительных вариантах осуществления изобретения вставка крепится фиксирующей втулкой или шаблоном. Различные варианты осуществления изобретения собраны в различных смещающих устройствах. В варианте осуществления изобретения по меньшей мере один адаптер и по меньшей мере один смещающий элемент, такой как пружина, связаны один с другим. В альтернативном варианте осуществления изобретения несколько адаптеров связаны с одним смещающим элементом. В альтернативном варианте осуществления изобретения несколько смещающих элементов связаны с одним адаптером. В альтерна-5 015116 тивном варианте осуществления изобретения несколько адаптеров связаны с несколькими смещающими элементами. Несколько преимуществ реализовываются с использованием подпружиненных вставок с проволочной щеткой настоящего изобретения, например, в случае ремонта, обеспечивая замену индивидуального адаптера и/или щеточной вставки, обеспечивая применение на вставке измененных смещенных элементов, обеспечивая лучший контакт с обсадной колонной в наклонно-направленной секции обсадной колонны, обеспечивая простую замену скребковых вставок на щеточные вставки и наоборот, обеспечивая плавающую работу адаптерных вставок и/или вставок проволочных щеток, вне зависимости от изменений качества/внутреннего диаметра обсадной колонны, тем самым уменьшая и/или исключая возникновение линий шаблонов, в которых фиксированные радиусы не совпадают; обеспечивая улучшенную систему касания высшего порядка; обеспечивая простоту удаления щеточных вставок, повышая безопасность персонала во время работ по удалению и/или замене и/или тому подобного. Никакие варианты осуществления настоящего изобретения не содержат функциональной связи первой подпружиненной щеточной вставки и второй подпружиненной щеточной вставки с инструментом, при этом подпружиненная щеточная вставка содержит оправку, имеющую паз, вставка размещена в пазе, при этом вставка имеет первую секцию, содержащую отверстие для прохода через него проволочной нити, пружина размещена между оправкой и щеточной вставкой для смещения вставки к внутреннему диаметру обсадной колонны. Все варианты осуществления щеточных вставок настоящего изобретения включают в себя по меньшей мере один индивидуальный подпружиненный адаптер или подпружиненную вставку для улучшенной очистки обсадной колонны. На фиг. 7 показана вставка 175, содержащая по меньшей мере один индивидуально подпружиненный адаптер 176, подпружиненную щеточную вставку 178, соединенную шипом вставку/смещающий элемент 183, сквозной канал 181 доступа. Фиксированная режущая кромка должна крепиться к оправке в комбинации с пазовым шаблоном и шаблоном режущей кромки. Подпружиненные адаптеры должны удерживаться коррелирующими шаблонами режущих пластин и действовать независимо на режущую пластину. Пружинный механизм в комбинации с проволочным адаптером должен быть функциональным и закрепленным в просверленных секциях режущей пластины. Проволочные нити должны быть закреплены к корпусу адаптера посредством системы принудительной блокировки. Проволочные пряди, составляющие проволочную нить, должны быть сложены, свиты и/или обжаты для уменьшения усталостного износа и улучшения контакта со стенкой обсадной колонны и/или очистки. Выдвижение проволоки за предел внешнего диаметра режущей пластины должно оставлять ее короткой, жесткой и/или избыточной, обеспечивая тем самым улучшенную очистку внутреннего диаметра обсадной колонны. На фиг. 8 показан вариант осуществления шаблона 250 с плавным конусным колонным фрезером. Сужение 252 может изменяться в соответствии с необходимостью. Шаблон 250 закреплен на оправке любым средством, общепринятым в технике. В варианте осуществления изобретения используется признак блокировки чекой для закрепления фиксирующей втулки. В варианте осуществления признака блокировки блокирующий механизм должен быть вставлен и изолирован в зоне установки. В различных вариантах осуществления изобретения признак блокировки чекой может быть представлен замковыми защелками, чекой 254, шариком (шариками) 253, контрящей проволокой, винтом, болтами, резьбовым соединением, скобой, посадкой с натягом и/или тому подобным. В варианте осуществления изобретения удерживающее устройство (устройства) способно обеспечивать сопротивление растяжению и сжатию,необходимое для закрепления различных вставок в пазах во время буровых работ. Соответственно, шаблоны настоящего изобретения закрепляют различные вставки в пазах. В различных вариантах осуществления изобретения дополнительный блокирующий механизм или шаблон должен устанавливаться для закрепления фиксирующей втулки от кручения, тем самым не допуская вращения втулки противоположно оправке. В варианте осуществления изобретения фиксирующие втулки должны устанавливаться над подрезами в оправке. В альтернативном варианте осуществления изобретения удерживающую втулку держит на месте альтернативное средство, такое как, но не ограниченное этим, винтовая резьба, по меньшей мере один болт, палец, шестигранное крепление, подшипник, шестерня, шлиц и/или тому подобное. В общем, любой способ, общепринятый в технике, можно использовать для крепления втулки к оправке. В варианте осуществления изобретения подрез должен принимать две разделяющиеся половины из нержавеющей стали (или аналогичного материала) с блокирующим шаблоном, выполненным металлорежущим станком, для совпадения с блокирующим шаблоном фиксирующей втулки. После совмещения блокирующий механизм (механизмы) могут вставляться, таким образом, блокируя компоненты вместе. Данные разделенные половины разработаны взаимозаменяемыми и используются для сохранения целостности и увеличения срока службы оправки. На фиг. 9 показан шаблон 270 надеваемого сверху конусного колонного фрезера с конусным сужением 272. На фиг. 10 показан шаблон 280 острого конусного колонного фрезера. Сужение 282 меньше показанного на фиг. 8, тем самым демонстрируется, что сужение шаблона на фиксирующей втулке настояще-6 015116 го изобретения можно модифицировать. На фиг. 11 показан магнитный контур 200. В варианте осуществления изобретения, показанном на фиг. 1, кожух 200 закреплен в вырезанном участке 70 замковой защелкой (защелками) 210. Как показано на фиг. 11, кожух 200 имеет отверстия для размещения замковых защелок. Замковые защелки должны предотвращать и/или сопротивляться вращению участка кожуха. В данном варианте осуществления изобретения магнитные стержни 220 вставлены в несущие устройства/пазы в кожухе 200. Кожух в настоящем изобретении является, в общем, листом материала или материалами, намотанными на оправку. Лист можно закрепить любым средством, общепринятым в технике, таким как, но без ограничения этим, болтовое соединение, сварное соединение, винтовое соединение, муфтовое соединение и/или тому подобное. Вариант осуществления изобретения, показанный на фиг. 11, включает в себя магнитные участки. Магнитные участки можно добавлять любым средством. Магнитные участки можно использовать для удаления металлических обломков из ствола скважины, при этом уменьшая количество металлического материала в бурении, заканчивании и/или текучей среде в стволе скважины и увеличивая и/или улучшая продолжительность службы и качество данных текучих сред, инструментов, последующих мероприятий в стволе скважины и/или тому подобного. На фиг. 12 показан корпус 300 проходного калибра. Проходной калибр является устройством бурения и/или калибрования обсадной колонны с положительным передним и задним углами для интенсификации работы другого скважинного оборудования и/или дорогостоящих приборов, подлежащих использованию или развертыванию в обсадной колонне и/или стволе скважин в последующих рейсах в скважину в ходе геотехнических мероприятий. На фиг. 13 показан перекрывающий кожух 400. Кожух 400 перекрывающего кожуха создает альтернативное/дополнительное средство закрепления листа, такое как стержень или ключ 440, которое можно использовать для соединения противоположных концов листа кожуха. В варианте осуществления изобретения перекрывающий кожух создает защиту оправки в случае,если не используется другое возможное средство в качестве защиты в средней секции. На фиг. 14 раскрыт альтернативный вариант осуществления шаблона и блокирующего механизма вставки. В общем, вырезанный участок 140 и/или вырезанный участок 160, показанный на фиг. 5, имеет поверхность, которой придана некоторая геометрическая форма, а фиксатору 505 шаблона придана соответствующая геометрическая форма внутренней поверхности с тем, чтобы фиксатор 505 блокировался и не вращался при вставлении на место. Ребра или зубья 520 взаимодействуют с внутренней поверхностью шаблона 530, противодействуя вращению. Дополнительно блокирование шаблона 530 можно получить с использованием системы 510 подшипника. В различных вариантах осуществления изобретения уплотняющие кольца 500 используются для предотвращения или противодействия проходу бурового раствора или другой текучей среды между шаблоном 530 и фиксатором 505. На фиг. 15 показана подпружиненная вставка 600 с возможностью использования в различных вариантах осуществления настоящего изобретения. Сквозной канал 610 проходит вдоль основания вставки 600. Вырез 620 проходит через вставку 600, как лучше видно на фиг. 16. В общем, на фиг. 16 показан канал 610 с конусным сужением таким, что когда вставку проволочной щетки, показанную на фиг. 17,вставляют в канал 610, сужение не позволяет вставке проволочной щетки пройти через канал 610. Сужение может быть постепенным, сводчатым, в виде полки или, в общем, любым другим сужением, общепринятым в технике, с возможностью противодействия проходу вставки проволочной щетки через подпружиненую вставку 600. Вырез 620 может иметь, в общем, любую форму, обеспечивающую смещение смещающим элементом вставки проволочной щетки от оправки. В одном варианте осуществления изобретения используется цилиндрическая пружина и вырез 620, в общем, имеет круглую форму, по меньшей мере, на участке расстояния прохождения через вставку 600, но не является сквозным во вставке 600. На фиг. 17 показана вставка 700 проволочной щетки с возможностью использования в вариантах осуществления настоящего изобретения, содержащая основание 730 и по меньшей мере одну проволочную нить 710. В общем, можно использовать любой способ закрепления проволочных нитей 710 во вставке 700 в различных вариантах осуществления изобретения. В варианте осуществления изобретения проволочная нить 710 закреплена во вставке 700 посредством обжимания вставки 700 так, что вставка 700 сужается внутрь от основания 730, по меньшей мере, на участке 720. В общем, любой способ закрепления проволочной нити 710 можно использовать. Также раскрыты способы очистки ствола скважины, содержащие этапы спуска или подъема бурильной колонны, содержащей по меньшей мере один подпружиненный инструмент очистки ствола скважины, в стволе скважины по меньшей мере к одной секции обсадной колонны, нуждающейся в очистке, причем инструмент, содержащий по меньшей мере одну подпружиненную щеточную вставку, раскрытую в данном документе; и очистки по меньшей мере одной секции посредством вращения бурильной колонны, в результате чего по меньшей мере один из подпружиненных адаптеров смещается наружу от оправки по меньшей мере к одной секции обсадной колонны, при этом по меньшей мере одна секция-7 015116 обсадной колонны очищается щеткой. Дополнительно варианты осуществления изобретения включают в себя этап очистки скребком по меньшей мере одной секции обсадной колонны. Дополнительно варианты осуществления изобретения включают в себя этап притягивания магнитом металлических обломков по меньшей мере в одной секции обсадной колонны. Дополнительно варианты осуществления изобретения включают в себя этап центрирования инструмента в стволе скважины. Дополнительно варианты осуществления изобретения включают в себя этап осуществления циркуляции бурового раствора во внутреннем диаметре рабочей колонны. Способы и устройства настоящего изобретения особенно подходят для использования в бурильных колоннах с наклонно-направленными секциями. Вместе с тем, инструмент настоящего изобретения должен работать в любом стволе скважины, не только наклонно-направленном. Поэтому варианты осуществления настоящего изобретения в особенности предназначены для охвата инструментов очистки ствола скважины, содержащих оправку, соединенную с бурильной колонной и содержащую, по меньшей мере, первую вставку с проходным каналом в ней, по меньшей море, вторую вставку и участок кожуха, при этом, по меньшей мере, первая вставка содержит подпружиненную щеточную вставку со сквозным каналом, при этом подпружиненнная щеточная вставка смещается наружу смещающим элементом от оправки, при этом первая вставка и вторая вставка подвижно размещены в пазе на первом установочном участке на оправке и в пазе на втором установочном участке на оправке, с наиболее удаленных от центра соответствующих концов, и при этом первая вставка закреплена первой фиксирующей втулкой, и вторая вставка закреплена второй фиксирующей втулкой подпружиненного инструмента очистки ствола скважины, содержащего оправку, соединенную с бурильной колонной, по меньшей мере, первую вставку со сквозным каналом в ней; по меньшей мере, вторую вставку и средний участок кожуха, при этом для упомянутой первой вставки выбрана, по меньшей мере, скребковая вставка для обработки скребком поверхности по меньшей мере одной секции обсадной колонны и по меньшей мере одна подпружиненная щеточная вставка, выбранная из подпружиненного адаптера и подпружиненной вставки проволочной щетки, при этом первая вставка и вторая вставка подвижно размещены в пазе на первом участке установки на оправке и пазе на втором участке установки на оправке, с наиболее удаленных от центра соответствующих концов, и первая вставка закреплена первой фиксирующей втулкой,и вторая вставка закреплена второй фиксирующей втулкой, при этом подпружиненная щеточная вставка смещается от оправки, подпружиненную щеточную вставку, содержащую по меньшей мере один индивидуально подпружиненный адаптер, содержащий корпус по меньшей мере с одним проходным каналом и по меньшей мере одну проволочную нить, закрепленную, по меньшей мере, частично в корпусе и проходящую через сквозной канал; и по меньшей мере один элемент вставки по меньшей мере с одним сквозным каналом, проходящим в нем, при этом адаптер смещается наружу от оправки, при этом по меньшей мере одна проволочная нить имеет возможность контакта с поверхностью обсадной колонны, и способ очистки ствола скважины, содержащий этапы спуска, подъема или вращения бурильной колонны,содержащей по меньшей мере один подпружиненный инструмент очистки ствола скважины в стволе скважины по меньшей мере к одной секции обсадной колонны, требующей очистки, упомянутый инструмент, содержащий по меньшей мере одну щеточную вставку, содержащую подпружиненную щеточную вставку, выбранную из подпружиненного адаптера и подпружиненной вставки проволочной щетки,и очистку по меньшей мере одной секции посредством вращения бурильной колонны, при этом подпружиненный адаптер смещается наружу от нижнего участка режущей пластины по меньшей мере к одной секции обсадной колонны, при этом щеткой очищается по меньшей мере одна секция обсадной колонны. Хотя описан и показан конкретный вариант осуществления изобретения, многочисленные изменения и альтернативы должны возникать для специалистов данной области техники. Соответственно,предлагается, чтобы изобретение было ограничено только пунктами прилагаемой формулы изобретения. Изобретение можно осуществлять в других специфических формах без отхода от его сущности и существенных отличий. Описанные варианты осуществления изобретения должны рассматриваться во всех отношениях как иллюстрирующие, но не ограничительные. Объем изобретения поэтому указан в прилагаемой формуле изобретения, а не в настоящем описании. Все изменения формулы изобретения,подпадающие под значение и находящиеся в пределах эквивалентности формулы изобретения, подлежат охвату ее объемом. Дополнительно все опубликованные документы, патенты и заявки, упомянутые в данном документе, полностью включены в его состав в виде ссылки. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Инструмент очистки ствола скважины, содержащий оправку, соединенную с бурильной колонной, и содержащий, по меньшей мере, первую вставку со сквозным каналом в ней, по меньшей мере,вторую вставку и кожух, при этом, по меньшей мере, первая вставка содержит подпружиненную щеточную вставку со сквозным каналом, способную смещаться наружу смещающим элементом от оправки, и первая и вторая вставки размещены с возможностью скольжения в пазе на первом участке установки на оправке и в пазе на втором участке установки на оправке с наиболее удаленных от центра соответствующих концов, причем первая вставка закреплена первой фиксирующей втулкой и вторая вставка за-8 015116 креплена второй фиксирующей втулкой. 2. Инструмент по п.1, дополнительно содержащий третий установочный участок. 3. Инструмент по п.1 или 2, дополнительно содержащий второй инструмент. 4. Инструмент по любому из пп.1-3, в котором вторая вставка является скребковой вставкой. 5. Инструмент по любому из пп.1-4, в котором подпружиненная щеточная вставка является подпружиненным адаптером или подпружиненной вставкой проволочной щетки. 6. Инструмент по п.4, в котором скребковая вставка способна очищать поверхность ствола скважины в одном или нескольких режимах подъема, спуска и вращения инструмента в стволе скважины. 7. Инструмент по любому из пп.1-6, в котором участок крепления выбран по меньшей мере из одного из следующих участков: магнитного участка, участка сквозного калибра и перекрывающего участка. 8. Инструмент по любому из пп.1-5, в котором подпружиненная щеточная вставка является подпружиненным адаптером, содержащим по меньшей мере одну проволочную нить, закрепленную, по меньшей мере, частично в подпружиненном адаптере. 9. Инструмент по любому из пп.1-8, который присоединен к бурильной колонне. 10. Способ очистки ствола скважины, содержащий следующие этапы: спуск, подъем или вращение бурильной колонны, содержащей по меньшей мере один подпружиненный инструмент очистки ствола скважины в стволе скважины, по меньшей мере к одной секции обсадной колонны, требующей очистки, причем инструмент содержит по меньшей мере одну щеточную вставку, содержащую подпружиненную щеточную вставку, выбранную из подпружиненного адаптера и подпружиненной вставки проволочной щетки; очистку по меньшей мере одной секции обсадной колонны вращением бурильной колонны, при этом подпружиненный адаптер смещается наружу от нижнего участка режущей пластины по меньшей мере к одной секции обсадной колонны, при этом по меньшей мере одна секция обсадной колонны очищается щеткой. 11. Способ по п.10, дополнительно содержащий этап очистки скребком по меньшей мере одной секции обсадной колонны. 12. Способ по п.10 или 11, дополнительно содержащий этап притягивания магнитом металлических обломков по меньшей мере в одной секции обсадной колонны. 13. Способ по любому из пп.10-12, дополнительно содержащий этап центрирования инструмента в стволе скважины. 14. Подпружиненный инструмент очистки ствола скважины, содержащий оправку, соединенную с бурильной колонной, по меньшей мере, первую вставку со сквозным каналом в ней, по меньшей мере,вторую вставку и средний кожух, при этом первая вставка выбрана по меньшей мере из одной скребковой вставки для очистки скребком поверхности по меньшей мере одной секции обсадной колонны и по меньшей мере одной подпружиненной щеточной вставки, выбранной из подпружиненного адаптера и подпружиненной вставки проволочной щетки, и первая и вторая вставки размещены с возможностью скольжения в пазе на первом участке установки на оправке и в пазе на втором участке установки на оправке с наиболее удаленных от центра соответствующих концов, причем первая вставка закреплена первой фиксирующей втулкой и вторая вставка закреплена второй фиксирующей втулкой, при этом подпружиненная щеточная вставка способна смещаться к оправке. 15. Инструмент по п.14, дополнительно содержащий третий установочный участок. 16. Инструмент по п.14 или 15, дополнительно содержащий второй инструмент. 17. Инструмент по любому из пп.14-16, который присоединен к бурильной колонне. 18. Подпружиненная щеточная вставка, содержащая по меньшей мере один индивидуально подпружиненный адаптер, имеющий корпус по меньшей мере с одним сквозным каналом и по меньшей мере одну проволочную нить, закрепленную, по меньшей мере, частично в корпусе и проходящую через сквозной канал; и по меньшей мере один элемент вставки по меньшей мере с одним сквозным каналом,при этом адаптер способен смещаться наружу от оправки и по меньшей мере одна проволочная нить способна контактировать с поверхностью обсадной колонны. 19. Щеточная вставка по п.18, дополнительно содержащая оправку, соединенную с бурильной колонной, кожух, в котором подпружиненная щеточная вставка размещена с возможностью скольжения в пазе на первом участке установки на оправке. 20. Щеточная вставка по п.18 или 19, которая размещена на наиболее удаленном от центра конце. 21. Щеточная вставка по любому из пп.18-20, которая закреплена фиксирующей втулкой. 22. Щеточная вставка по любому из пп.18-21, в которой по меньшей мере один адаптер и по меньшей мере один смещенный элемент связаны друг с другом. 23. Щеточная вставка по любому из пп.18-22, дополнительно содержащая несколько адаптеров. 24. Щеточная вставка по любому из пп.18-23, которая закреплена шипом.
