Номер патента: 12354

Опубликовано: 30.10.2009

Автор: Мурад Джозеф

Скачать PDF файл.

Формула / Реферат

1. Устройство для укладки волос, содержащее

удлиненное плечо, имеющее поверхность для размещения волос, проходящую, по меньшей мере, вдоль части плеча,

воздуховод, присоединенный к плечу и проточно сообщающийся с удлиненным выпускным отверстием для воздуха, объединенным с указанной поверхностью для размещения волос, причем указанное выпускное отверстие расположено, по существу, параллельно плечу и выполнено с обеспечением прогона воздуха, по существу, по длине волос; и

щеточное средство, прикрепленное к плечу на поверхности для размещения волос или смежно с ней.

2. Устройство для укладки волос, включающее в себя

щипцы, содержащие два удлиненных плеча, которые выполнены с возможностью смыкания друг с другом и каждое из которых имеет поверхность для размещения волос;

нагревательный элемент, подсоединенный по меньшей мере к одной из указанных поверхностей для размещения волос;

воздуховод, присоединенный по меньшей мере к одному плечу и проточно сообщающийся с выпускным отверстием для воздуха, объединенным с поверхностью для размещения волос этого плеча;

средство для нагревания воздуха, функционально подсоединенное к воздуховоду для нагревания воздуха, прогоняемого через воздуховод и выходящего из удлиненного выпускного отверстия для воздуха; и

щеточное средство, прикрепленное по меньшей мере к одному плечу на поверхности для размещения волос или смежно с ней.

3. Устройство по п.1 или 2, дополнительно содержащее вентилятор, функционально присоединенный к воздуховоду для прогона воздуха через воздуховод и выпускное отверстие.

4. Устройство по п.3, в котором вентилятор установлен в кожухе, жестко присоединенном к одному или обоим плечам.

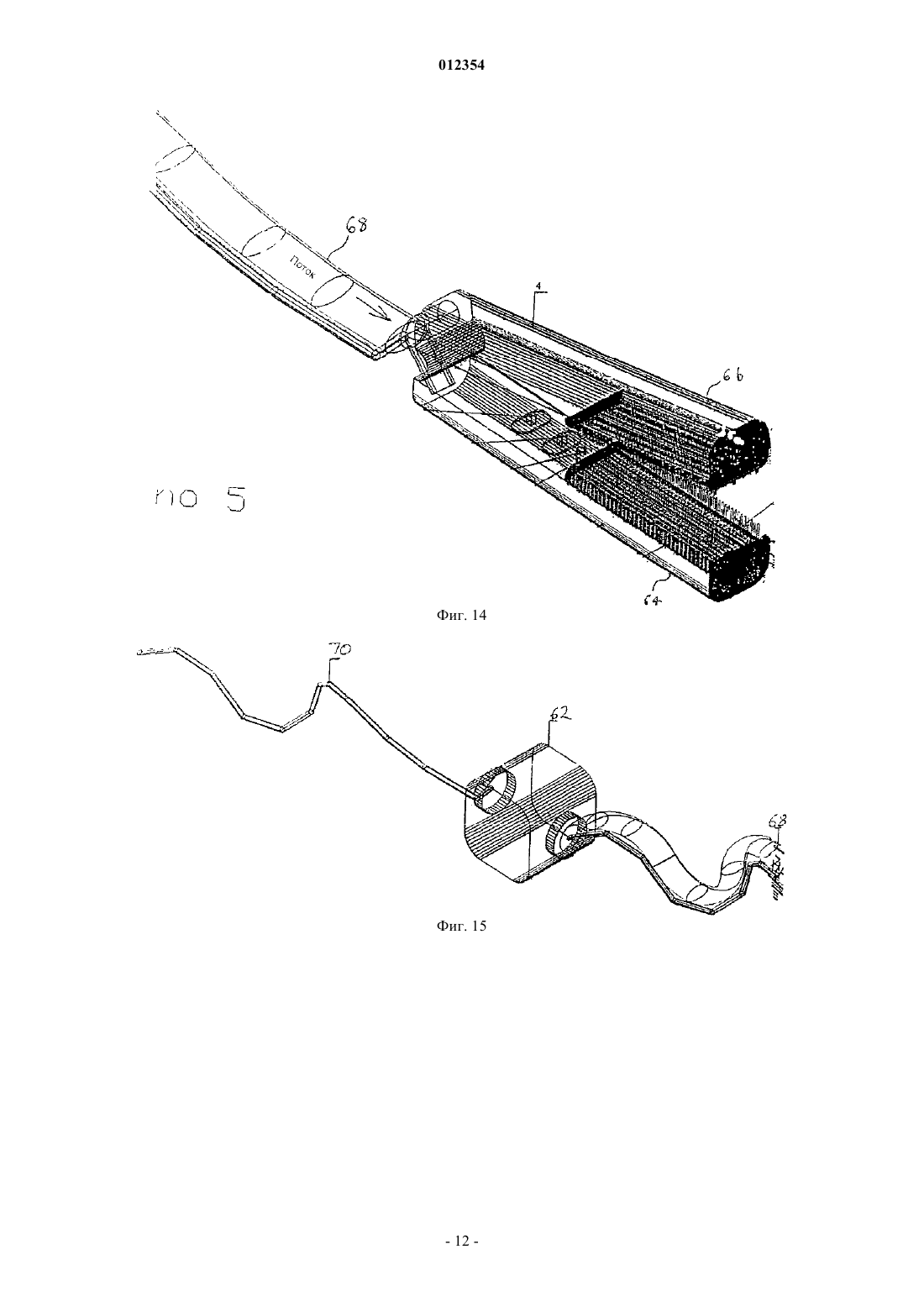

5. Устройство по п.3, в котором вентилятор установлен в кожухе, присоединенном к гибкой трубке, которая является продолжением воздуховода.

6. Устройство по любому из предыдущих пунктов, также содержащее воздухонагреватель, который функционально присоединен к воздуховоду.

7. Устройство по п.5 или 6, в котором воздухонагреватель установлен или в кожухе вентилятора, или в указанном одном или обоих плечах.

8. Устройство по любому из предыдущих пунктов, в котором щеточное средство содержит один или более рядов плоских щетинок.

9. Устройство по любому из пп.1-7, в котором щеточное средство содержит щетку, установленную с возможностью вращения и присоединенную к двигателю для приведения ее во вращение.

10. Устройство по любому из предыдущих пунктов, в котором указанная одна или обе поверхности для размещения волос подпружинены относительно соответствующих им плеч.

11. Устройство по п.2, в котором удлиненные плечи поджаты или удерживаются друг относительно друга в открытом положении.

12. Устройство по п.4, которое представляет собой модульную конструкцию, в которой удлиненное плечо или щипцы присоединены к кожуху вентилятора с возможностью отсоединения.

13. Устройство по любому из предыдущих пунктов, которое приспособлено для питания от аккумуляторов.

14. Устройство по любому из пп.1-12, которое приспособлено для питания от сети.

Рисунок 1



Текст

Смотреть все

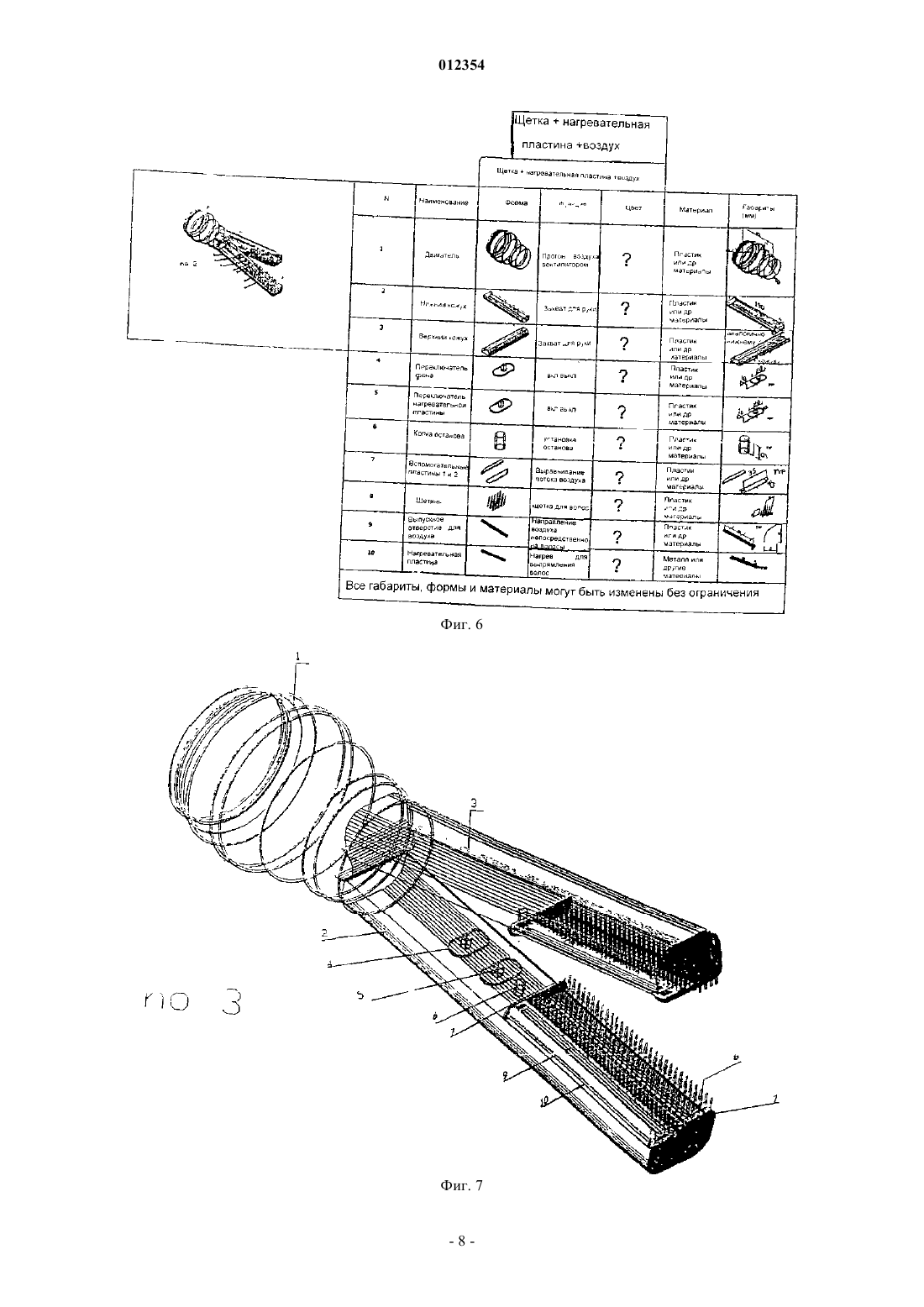

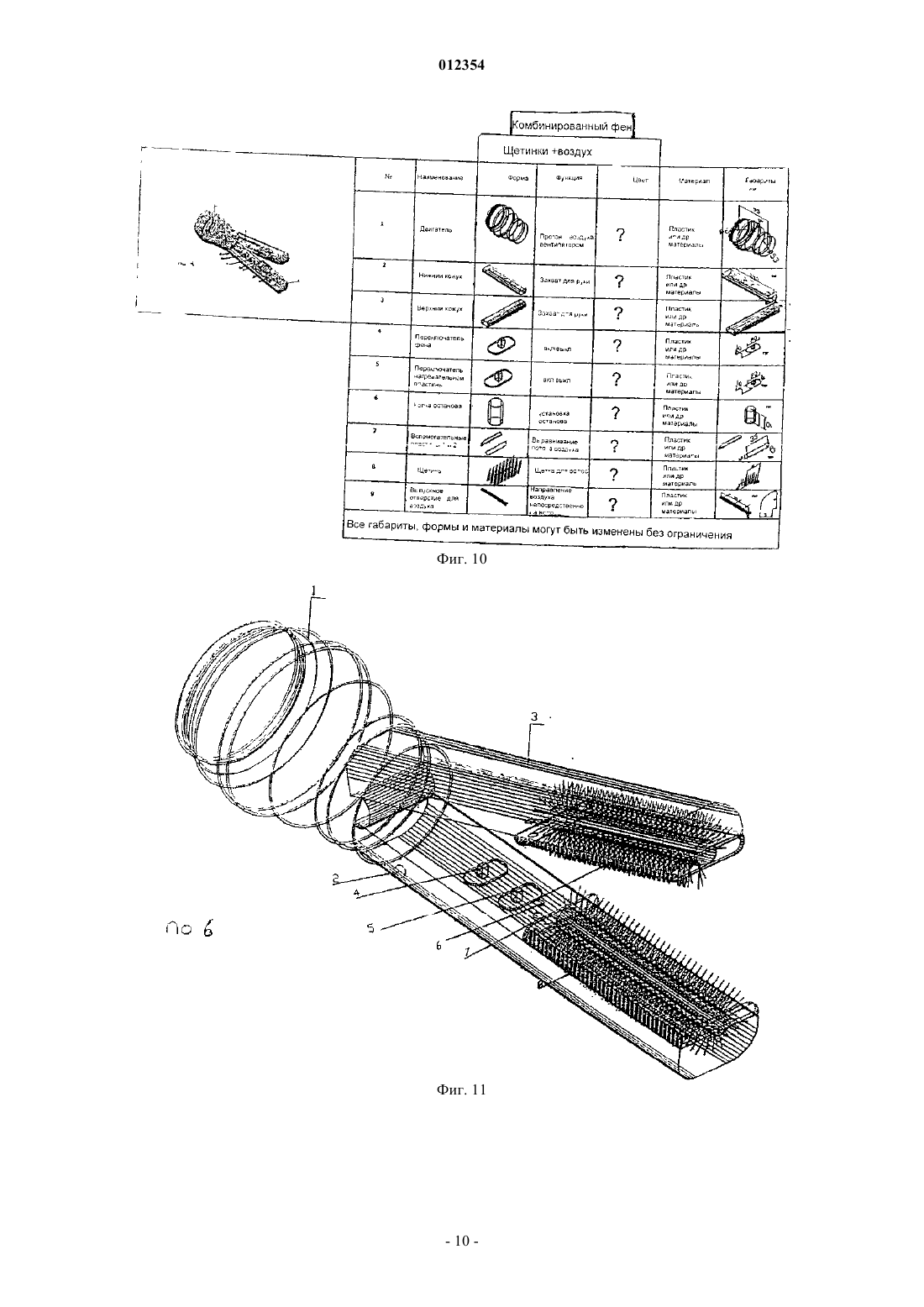

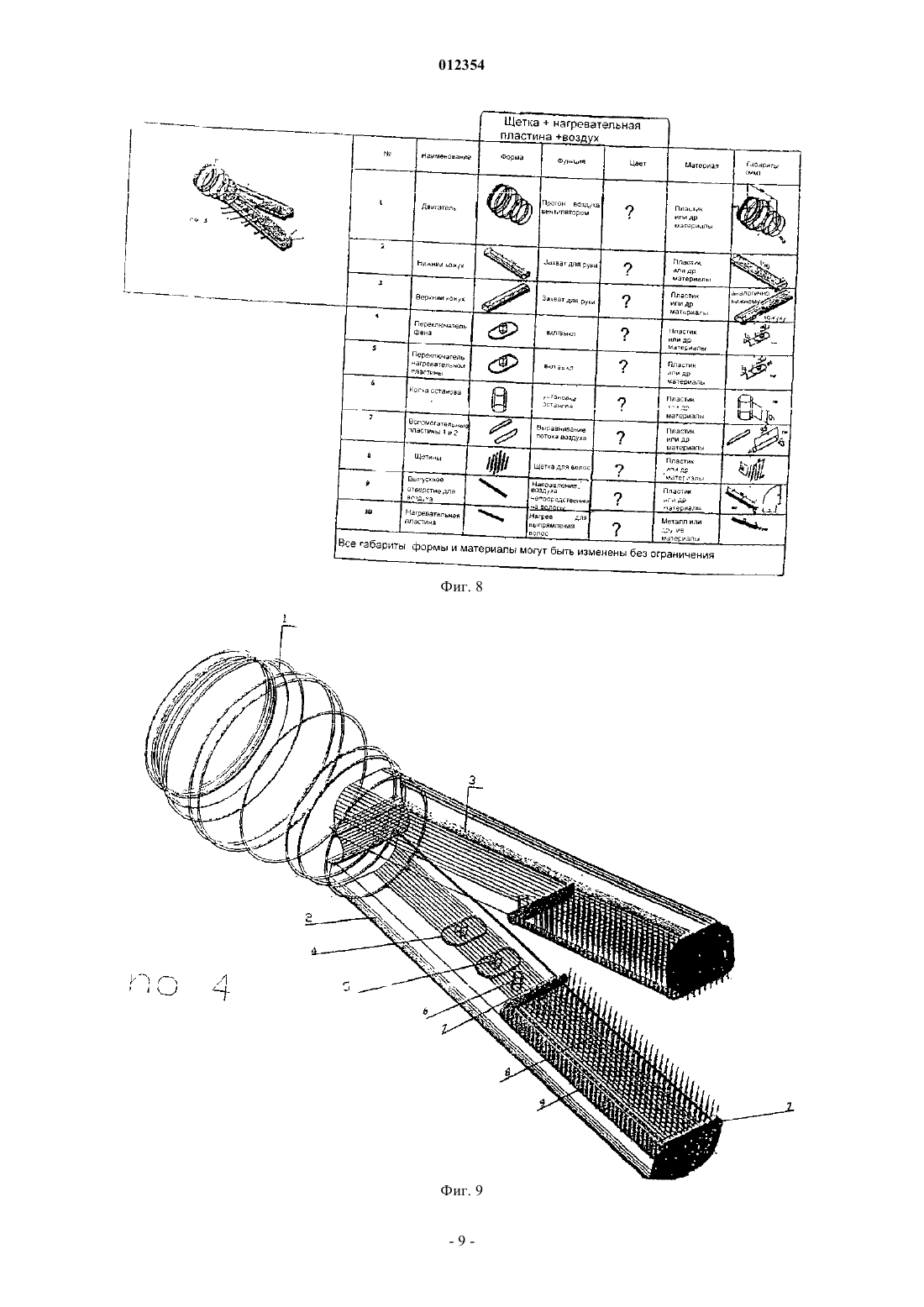

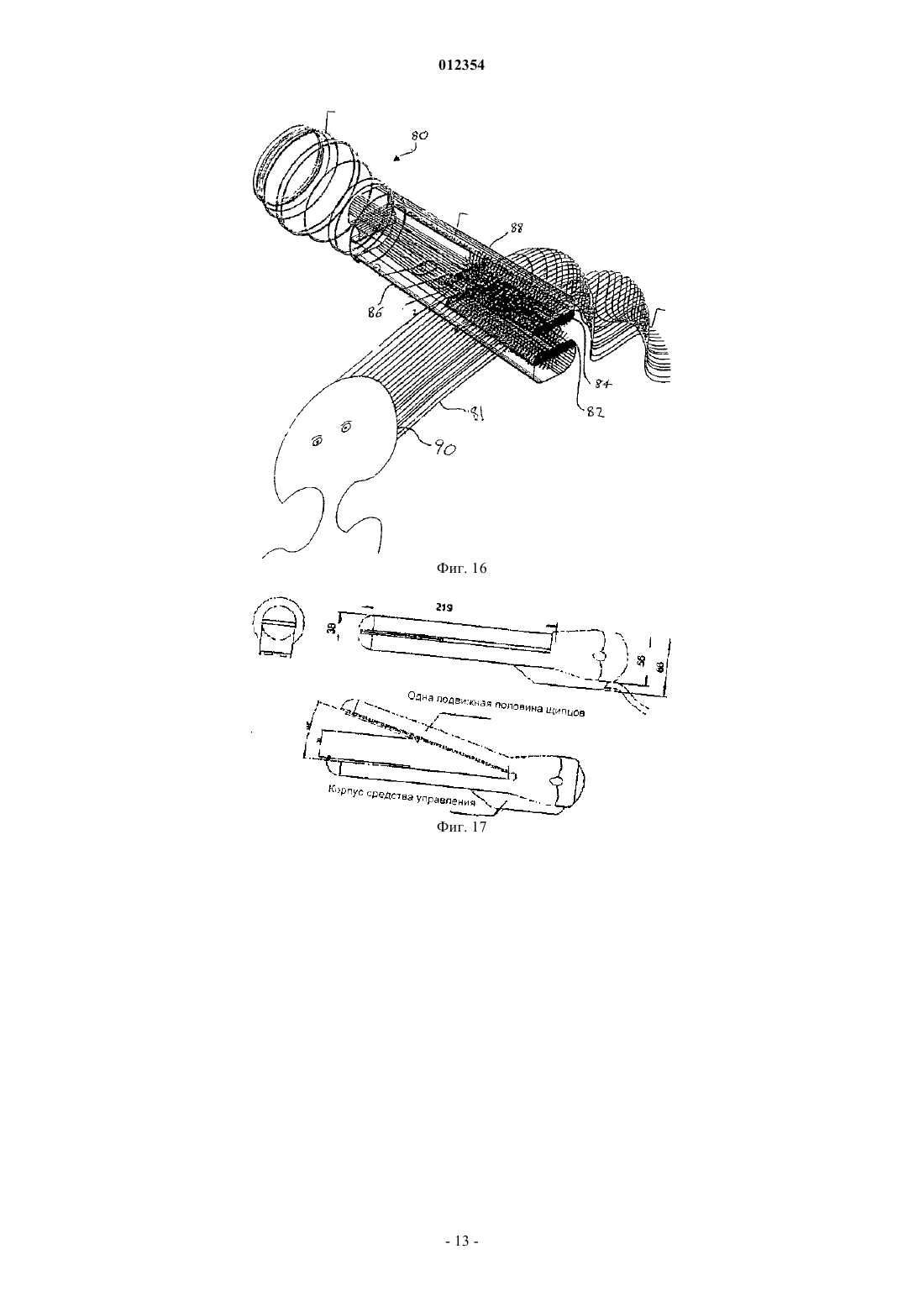

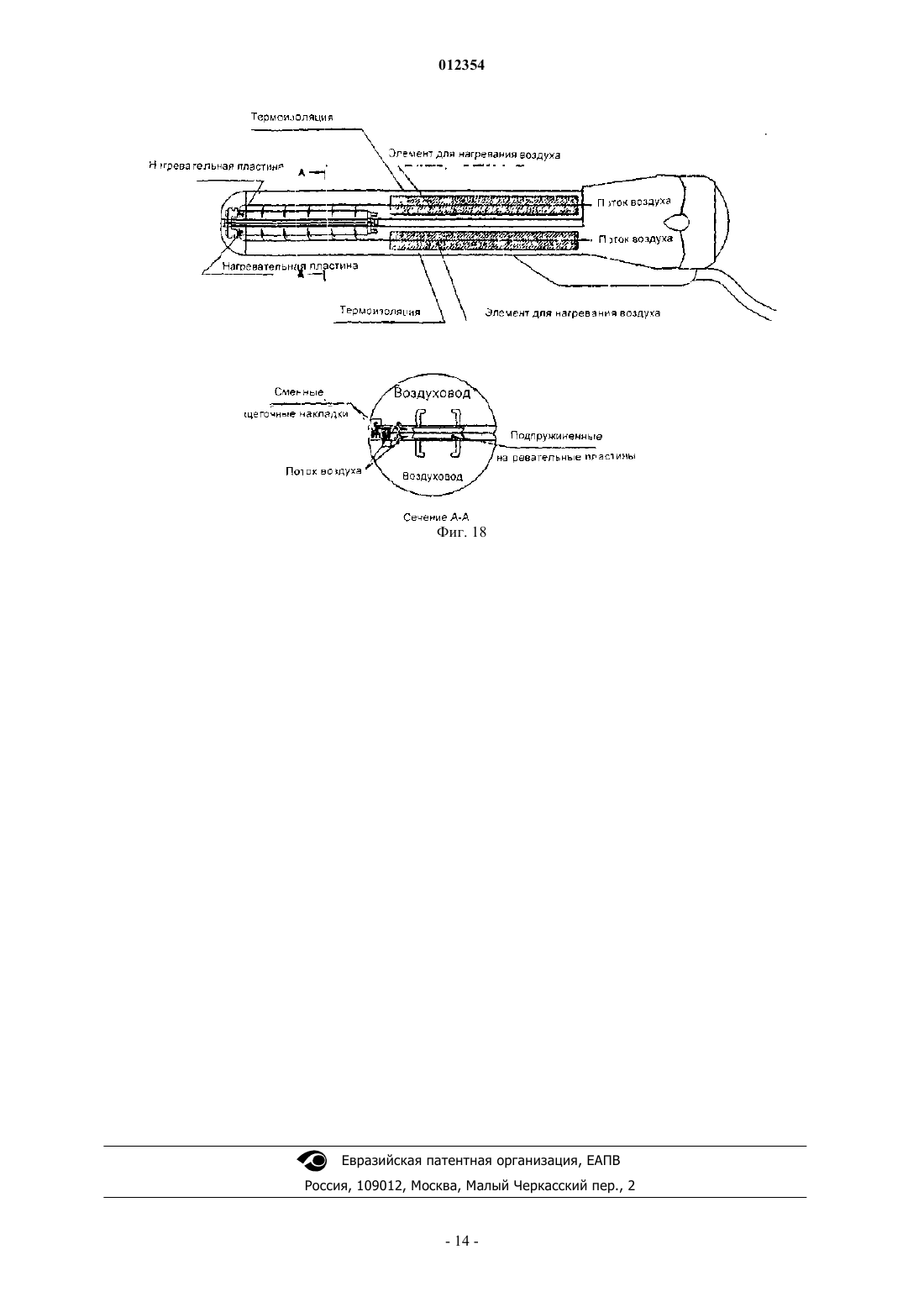

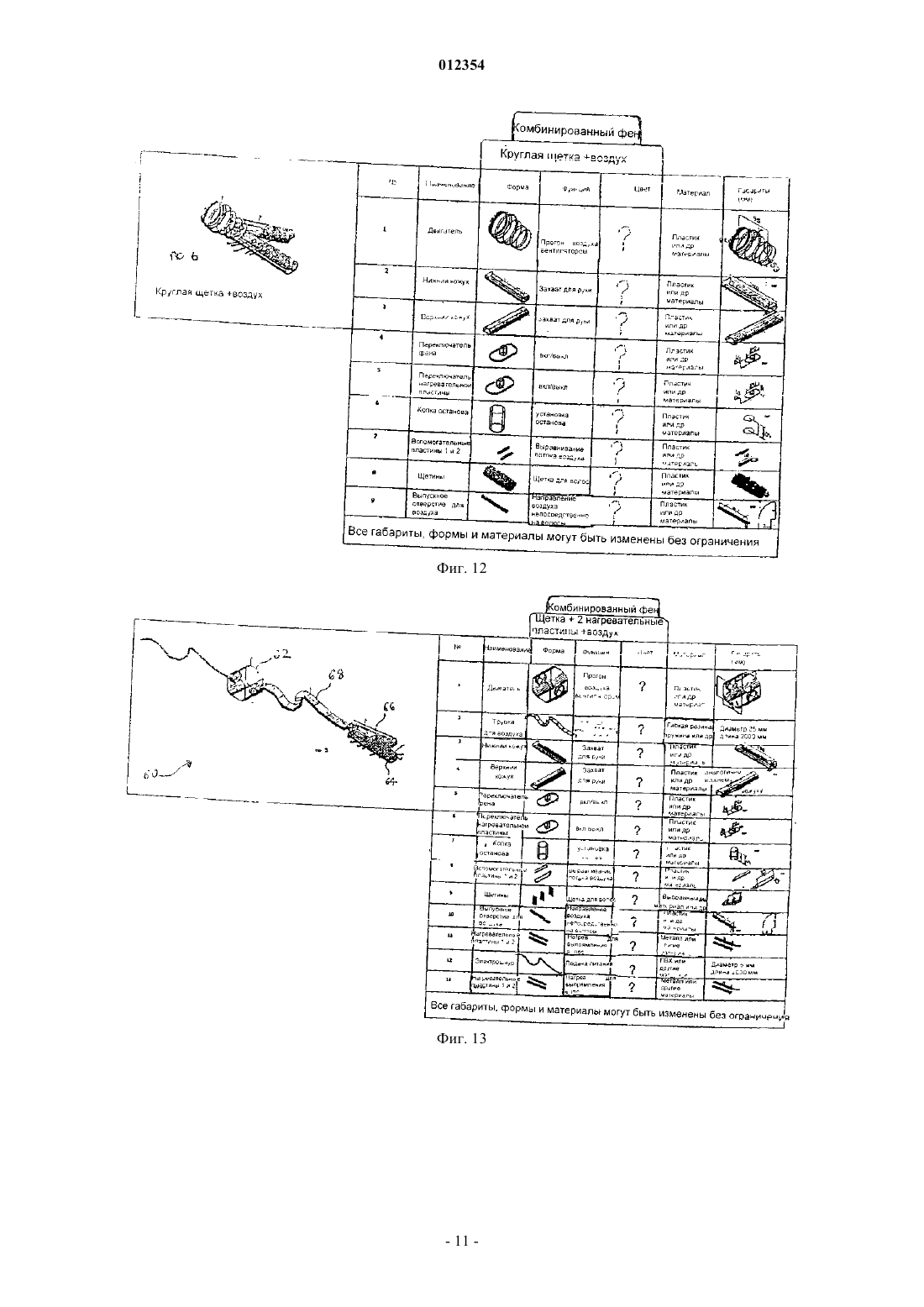

012354 Область техники Данное изобретение в целом относится к устройству для укладки волос. Предпосылки изобретения Укладка волос часто требует высушивания мокрых или влажных волос. Обычно эту операцию выполняют, направляя горячий воздух от фена на волосы. Однако этот способ придает волосам волнистость, что не подходит для многих моделей прически. Отчасти можно предупредить образование волнистых волос посредством их расчесывания щеткой во время высушивания феном. Кроме того, используя щетку вместе с феном, можно получить большое разнообразие нужных моделей прически. Однако, чтобы получить высокое качество моделирования при одновременном использовании щетки для волос и фена, требуется квалифицированный мастер, прежде чем он достигнет удовлетворительной квалификации, нужны годы профессиональной подготовки. Одной, особенно трудной моделью прически, получаемой с использованием щетки вместе с феном,является модель с прямыми и ровными волосами. Для того чтобы получить такую модель, профессиональные парикмахеры-стилисты используют способы выпрямления волос химическими средствами, например выпрямление волос по-японски. Однако следует понимать, что этот способ является дорогостоящим, длительным по времени и может привести к повреждению волос. Другие стилисты используют утюжки для волос, которые известны как распрямляющие утюжки или щипцы для волос и которые могут использоваться для временного выпрямления волос. Утюжки для волос изменяют структуру волос посредством сжатия волос между его двумя горячими поверхностями. Некоторые утюжки для волос используются после высушивания феном. Другие используются на влажных волосах. Сущность изобретения В соответствии с одним аспектом данного изобретения предлагается устройство для укладки волос,содержащее удлиненное плечо, имеющее поверхность для размещения волос, проходящую, по меньшей мере,вдоль части плеча; воздуховод, присоединенный к плечу и проточно сообщающийся с удлиненным выпускным отверстием для воздуха, объединенным с поверхностью для размещения волос, причем удлиненное выпускное отверстие для воздуха расположено, по существу, параллельно плечу и выполнено с обеспечением пропускания воздуха, по существу, по длине волос и щеточное средство, прикрепленное к плечу на поверхности для размещения волос или смежно с ней. В соответствии с другим аспектом данного изобретения предлагается устройство для укладки волос, содержащее щипцы, содержащие два удлиненных плеча, которые выполнены с возможностью смыкания друг с другом и каждое из которых имеет поверхность для размещения волос; нагревательный элемент, подсоединенный к одной из поверхностей для размещения волос; воздуховод, присоединенный по меньшей мере к одному плечу и проточно сообщающийся с выпускным отверстием для воздуха, объединенным с поверхностью для размещения волос этого плеча; средство для нагревания воздуха, функционально подсоединенное к воздуховоду для нагревания воздуха, прогоняемого через воздуховод и выходящего из удлиненного выпускного отверстия для воздуха; и щеточное средство, прикрепленное по меньшей мере к одному плечу на поверхности для размещения волос или смежно с ней. Предпочтительно устройство для укладки волос содержит вентилятор, функционально присоединенный к воздуховоду для прогона воздуха через воздуховод и выпускное отверстие. Более предпочтительно вентилятор установлен в кожухе, жестко присоединенном к одному или обоим плечам. В другом варианте вентилятор установлен в кожухе, присоединенном к гибкой трубке, которая является продолжением воздуховода. Предпочтительно данное устройство содержит воздухонагреватель, который функционально присоединен к воздуховоду. Более предпочтительно воздухонагреватель установлен в кожухе вентилятора. Предпочтительно щеточное средство содержит один или несколько рядов плоских щетинок. Как вариант, или дополнительно, щеточное средство содержит щетку, установленную с возможностью вращения и присоединенную к двигателю для приведения ее во вращение. Предпочтительно указанная одна или обе поверхности для размещения волос подпружинены относительно соответствующих им плеч. Предпочтительно удлиненные плечи подпружинены или удерживаются друг относительно друга в открытом положении. Предпочтительно устройство для укладки волос представляет собой модульную конструкцию, содержащую ручку, к которой прикреплены с возможностью отсоединения удлиненное плечо или щипцы. Предпочтительно устройство для укладки волос содержит аккумуляторы для обеспечения ее электропитанием. Как вариант, устройство для укладки волос приспособлено для питания от сети.-1 012354 Краткое описание чертежей Для лучшего понимания характера данного изобретения приводится описание нескольких предпочтительных вариантов выполнения устройства для укладки волос только путем примера со ссылкой на сопроводительные чертежи, на которых: фиг. 1 - вид в аксонометрии одного варианта выполнения устройства для укладки волос; фиг. 2 - вид сверху устройства для укладки волос, проиллюстрированного на фиг. 1; фиг. 3 - вид в аксонометрии другого варианта выполнения устройства для укладки волос; фиг. 3A - вид спереди и поперечный разрез другого варианта выполнения устройства для укладки волос, аналогичного варианту выполнения, показанному на фиг. 3; фиг. 4 - некоторые комплектующие детали устройства для укладки волос, показанного на фиг. 3; фиг. 5-12 - несколько других вариантов выполнения устройства для укладки волос, которые аналогичны варианту выполнения, показанному на фиг. 3; фиг. 13 - вид в аксонометрии еще одного варианта выполнения устройства для укладки волос, в котором кожух вентилятора присоединен к плечам гибкой трубкой; фиг. 14 - увеличенный вид в аксонометрии плеч устройства для укладки волос, показанного на фиг. 3; фиг. 15 - увеличенный вид в аксонометрии кожуха вентилятора устройства для укладки волос, показанного на фиг. 3; фиг. 16 - вид в аксонометрии одного варианта выполнения устройства для укладки волос при использовании; фиг. 17 - спецификация одного варианта выполнения устройства для укладки волос; и фиг. 18 - продолжение спецификации, представленной на фиг. 17. Подробное описание предпочтительных вариантов выполнения На фиг. 1 и 2 показан один вариант выполнения устройства для укладки волос, которое в целом обозначено номером 10 позиции. Устройство 10 для укладки волос содержит удлиненное плечо 12,имеющее плоскую и в целом прямоугольную поверхность 14 для размещения волос, которая проходит вдоль части плеча 12. Поверхность 14 может быть выполнена из керамики или металла, например алюминия или пластика. Внутри плеча 12 имеется воздуховод 16, который проводит воздух, вводимый в него вентилятором 18, приводимым во вращение электродвигателем 20. В этом варианте выполнения вентилятор 18 и двигатель 20 установлены в кожухе 22 вентилятора, жестко прикрепленном к плечу 12,причем кожух 22 также содержит нагревательные элементы 23, предназначенные для нагрева воздуха. Однако в некоторых других вариантах выполнения кожух вентилятора отделен от плеча 12, а присоединен к плечу 14 гибкой трубкой, которая является продолжением воздуховода 16. Воздуховод 16 имеет удлиненное выпускное отверстие 24 для воздуха, которое выполнено параллельно плечу 12 и проходит вдоль стороны поверхности 14. Выпускное отверстие 24 предназначено для прогона воздуха по поверхности 14 и, соответственно, по длине волос, расположенных перпендикулярно плечу 12 на поверхности 14. К поверхности 14 прикреплены щетинки 26, образующие щетку, однако в некоторых вариантах выполнения щетинки могут быть расположены вдоль края поверхности 14. Эти щетинки могут быть выполнены из нейлона, проволоки, металла, меди, кости, пластика, алюминия, натуральной щетины или щетины другого типа. В некоторых, не показанных в данном документе вариантах выполнения щетка установлена на плече 12 с возможностью вращения и присоединена к электродвигателю с обеспечением приведения ее во вращение. Данная щетка имеет круглую форму, но возможна другая форма, например квадратная. Такая форма может способствовать натягиванию волос. Устройство 10 имеет модульную конструкцию и содержит ручку или рукоятку 28. Этот вариант выполнения устройства для укладки волос питается от электросети, однако, как вариант, оно может получать электропитание от аккумуляторов. Другой вариант выполнения устройства для укладки волос показан на фиг. 3 и в целом обозначен номером 30 позиции. Устройство 30 для укладки волос содержит щипцы, имеющие два удлиненных плеча 32 и 34, которые выполнены с возможностью смыкания друг с другом. Плечи 32 и 34 поджаты или удерживаются друг относительно друга в открытом положении. Каждое плечо имеет в целом прямоугольную поверхность 36 и 38 для размещения волос. Эта поверхность может быть выполнена, например, из керамики, алюминия или титана. Одна или обе поверхности 36 и 38 нагреваются нагревательным элементом 40, подсоединенным непосредственно под поверхностью 36. Внутри плеча 32 имеется воздуховод 42, который проводит воздух, вводимый в него вентилятором 44, приводимым во вращение электродвигателем 46. Вентилятор 44 и двигатель 46 установлены в кожухе 48 вентилятора, прикрепленном к плечам 32 и 34, причем кожух 48 также содержит нагревательные элементы 50, предназначенные для нагрева воздуха. Воздуховод 42 имеет удлиненное выпускное отверстие 52 для воздуха, которое выполнено параллельно плечу 32 и проходит вдоль стороны поверхности 36. Выпускное отверстие 52 предназначено для прогона воздуха по поверхности 36 и, таким образом, по существу, по длине волос, расположенных перпендикулярно плечу 32 на поверхности 36. К поверхностям 36 и 38 прикреплены щетинки 43, образующие щетку, однако в некоторых вариантах выполнения щетинки могут быть расположены, как вариант,-2 012354 вдоль края поверхностей 36 и 38. В некоторых вариантах выполнения щетка установлена на плече 12 с возможностью вращения и присоединена к электродвигателю с обеспечением приведения ее во вращение. Это может способствовать натяжению волос. Поверхности 36 и 38 подпружинены относительно их соответствующих плеч 32 и 34 с целью оказания давления на волосы, помещенные между поверхностями 36 и 38, прежде чем они будут полностью сомкнуты. Каждая поверхность имеет возможность перемещения на расстояние примерно 2 мм. К этому варианту выполнения устройства для укладки волос питание подается от электросети, однако в качестве альтернативы электропитание к нему может подаваться от аккумуляторов. Данное устройство для укладки волос имеет модульную конструкцию и содержит ручку или рукоятку 53, к которой с возможностью отсоединения прикреплены плечо 12 или щипцы. Фиг. 4 показывает некоторые из комплектующих деталей устройства для укладки волос, показанного на фиг. 3. На фиг. 3A показан другой вариант выполнения устройства для укладки волос, аналогичный варианту выполнения, показанному на фиг. 3, и обозначенный номером 31 позиции. Показанные на фиг. 3A детали, работа которых аналогична деталям, показанным на фиг. 3, обозначены одинаковыми номерами позиций. Конфигурация удлиненного отверстия 52 для воздуха показана на фиг. 3A в сечении, взятом по линии А-А. Воздух, выходящий из отверстия 52, отклоняется экраном 53 с прохождением по поверхностям 36 и 38, как показано линиями воздушного потока. Отличительной чертой варианта выполнения,показанного на фиг. 3A, является расположение элементов 50 для нагревания воздуха, расположенных внутри плеч 32 и 34. Другой отличительной чертой является то, что щетинки, установленные на съемной накладке, проходят по одной стороне поверхностей 36 и 38. Устройство для укладки волос содержит шнур 33 питания для подключения его к электросети. Фиг. 5-12 показывают другие варианты выполнения устройства для укладки волос, аналогичного устройству, показанному на фиг. 3 и 4. Используемые номера позиций соответствуют частям, перечисленным применительно к этим чертежам. Фиг. 13 показывает другой вариант выполнения устройства для укладки волос, обозначенный в целом номером 60 позиции. В этом варианте выполнения кожух 62 вентилятора, содержащий вентилятор,двигатель и нагревательный элемент, расположен отдельно от плеч 64 и 66, но присоединен к ним гибкой трубкой 68 для подвода нагретого воздуха. Фиг. 14 показывает более детальное изображение плеч 64 и 66. Фиг. 15 показывает более детальное изображение кожуха 62 вентилятора, который подключен к сети шнуром 70 питания. Фиг. 16 показывает вариант выполнения предложенного устройства 80 для укладки волос в работе. Волосы 81 помещают между сомкнутыми для захвата волос поверхностями 82 и 84 для размещения волос плеч 86 и 88. Затем данное устройство для укладки волос протягивают по натянутым волосам 82 в направлении от кожи головы 90. Поток воздуха также, в общем, направлен от кожи головы 90. Важно отметить, что поток воздуха направлен, по существу, по длине волос от кожи головы 90. Фиг. 17 и 18 представляют собой спецификацию одного варианта выполнения предложенного устройства для укладки волос. Специалистам в данной области техники следует иметь в виду, что возможно внесение многочисленных изменений и/или модификаций в данное изобретение, как показанного в конкретных вариантах выполнения, без отклонения от сущности или объема правовой охраны данного изобретения, так и описанного в общих чертах. Например, поверхности для размещения волос могут быть выполнены не в виде спрямленной пластины, а в виде пластины для локонов, глубоких волн или мелких завитков, для создания локонов, завитков, изгибов, переориентации волос, создания спиралей или выпрямления волос. Кроме того, возможен способ использования термических протекторов, например бальзама для защиты волос во время обработки или любого другого средства для волос. Щеточное средство может быть выполнено в виде относительно жестких элементов расчески, а не предлагаемой в данном документе щетины. Таким образом, предлагаемые варианты выполнения во всех аспектах должны рассматриваться как иллюстративные, а не ограничительные. Технические условия устройства для укладки волос Приложение 1 (см. фиг. 17). 1. Основная характеристика. Работающее от сети электрическое устройство, предназначенное для объединения функции фена,щетки для волос и нагревательных пластин для укладки волос. 2. Электрические характеристики. 2.1. Допускается производство для технических условий, принятых как в США (110 В, 60 Гц), так и в Австралии/Великобритании (220-240 В, 50 Гц). 2.2. Двойная изоляция. 2.3. Полная потребляемая мощность - 1800 Вт макс. 2.4. Двигатель вентилятора, заключенный в кожух, рекомендуется тип двигателя DC с постоянным магнитом. 2.5. Защита от тепловой перегрузки требуется для каждой пластины, а также воздухонагревательно-3 012354 го элемента. 2.6. Режимы нагрева воздуха, три перечисленных режима. 2.6.1. Отсутствие потока воздуха, выключенное состояние. 2.6.2. Полная скорость вентилятора, нагрев воздуха на 50%. 2.6.3. Полная скорость вентилятора, нагрев воздуха на 100%, (выходная температура воздуха 100 С,минимальная). 2.7. Регулирование нагрева пластин осуществляется независимо от вышеприведенных режимов просто включением и выключением. Температура рабочей поверхности пластин составляет 160 С, минимально. 2.8. Требуется 2 элемента для нагревания воздуха, по одному на каждую половину щипцов. 2.9. Нагревательные элементы не должны быть запитаны до включения вентилятора. 3. Механические характеристики. 3.1. Максимальный полный вес 750 г. 3.2. Габариты - см. приведенную ниже схему. 3.3. Щипцы должны быть подпружинены с раскрытием на предусмотренный в спецификации угол. 3.4. Средства управления должны быть заглублены, чтобы не допустить случайного изменения установки переключателя. 3.5. Все наружные поверхности сглажены. Приложение 2 (см. фиг. 18). 4. Конфигурация щипцов. 4.1. Каждая из половин щипцов должна содержать внутри 4 активных компонента. Заметим, что расположение этих компонентов относительно друг друга рассматривается как важная деталь и показано на сопроводительной схеме. 4.1.1. Элемент для нагревания воздуха расположен внутри воздуховода, как показано на схеме. 4.1.2. Подпружиненная нагревательная пластина. Подпружинивание является необходимым для оказания давления на волосы между пластинами, прежде чем они будут полностью сомкнуты. Нагревательные пластины должны быть выполнены с возможностью перемещения приблизительно на 1-2 мм. 4.1.3. Заменяемые щеточные накладки. Эти накладки при использовании подвергаются износу и поэтому должны быть сменными. 4.1.4. Длинный узкий изогнутый воздуховод, заключенный в корпус с обеспечением направления нагретого воздуха к смежной нагревательной пластине. См. схему. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для укладки волос, содержащее удлиненное плечо, имеющее поверхность для размещения волос, проходящую, по меньшей мере,вдоль части плеча,воздуховод, присоединенный к плечу и проточно сообщающийся с удлиненным выпускным отверстием для воздуха, объединенным с указанной поверхностью для размещения волос, причем указанное выпускное отверстие расположено, по существу, параллельно плечу и выполнено с обеспечением прогона воздуха, по существу, по длине волос; и щеточное средство, прикрепленное к плечу на поверхности для размещения волос или смежно с ней. 2. Устройство для укладки волос, включающее в себя щипцы, содержащие два удлиненных плеча, которые выполнены с возможностью смыкания друг с другом и каждое из которых имеет поверхность для размещения волос; нагревательный элемент, подсоединенный по меньшей мере к одной из указанных поверхностей для размещения волос; воздуховод, присоединенный по меньшей мере к одному плечу и проточно сообщающийся с выпускным отверстием для воздуха, объединенным с поверхностью для размещения волос этого плеча; средство для нагревания воздуха, функционально подсоединенное к воздуховоду для нагревания воздуха, прогоняемого через воздуховод и выходящего из удлиненного выпускного отверстия для воздуха; и щеточное средство, прикрепленное по меньшей мере к одному плечу на поверхности для размещения волос или смежно с ней. 3. Устройство по п.1 или 2, дополнительно содержащее вентилятор, функционально присоединенный к воздуховоду для прогона воздуха через воздуховод и выпускное отверстие. 4. Устройство по п.3, в котором вентилятор установлен в кожухе, жестко присоединенном к одному или обоим плечам. 5. Устройство по п.3, в котором вентилятор установлен в кожухе, присоединенном к гибкой трубке,которая является продолжением воздуховода. 6. Устройство по любому из предыдущих пунктов, также содержащее воздухонагреватель, который-4 012354 функционально присоединен к воздуховоду. 7. Устройство по п.5 или 6, в котором воздухонагреватель установлен или в кожухе вентилятора,или в указанном одном или обоих плечах. 8. Устройство по любому из предыдущих пунктов, в котором щеточное средство содержит один или более рядов плоских щетинок. 9. Устройство по любому из пп.1-7, в котором щеточное средство содержит щетку, установленную с возможностью вращения и присоединенную к двигателю для приведения ее во вращение. 10. Устройство по любому из предыдущих пунктов, в котором указанная одна или обе поверхности для размещения волос подпружинены относительно соответствующих им плеч. 11. Устройство по п.2, в котором удлиненные плечи поджаты или удерживаются друг относительно друга в открытом положении. 12. Устройство по п.4, которое представляет собой модульную конструкцию, в которой удлиненное плечо или щипцы присоединены к кожуху вентилятора с возможностью отсоединения. 13. Устройство по любому из предыдущих пунктов, которое приспособлено для питания от аккумуляторов. 14. Устройство по любому из пп.1-12, которое приспособлено для питания от сети.

МПК / Метки

МПК: A45D 20/50, A45D 1/14, A45D 1/04, A45D 2/40

Метки: волос, укладки, устройство
