Зубчатое нагреваемое устройство для укладки волос и способ его изготовления

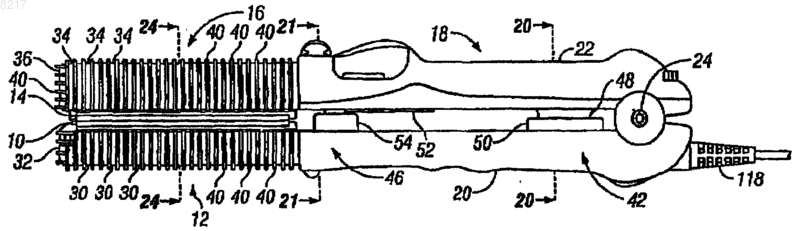

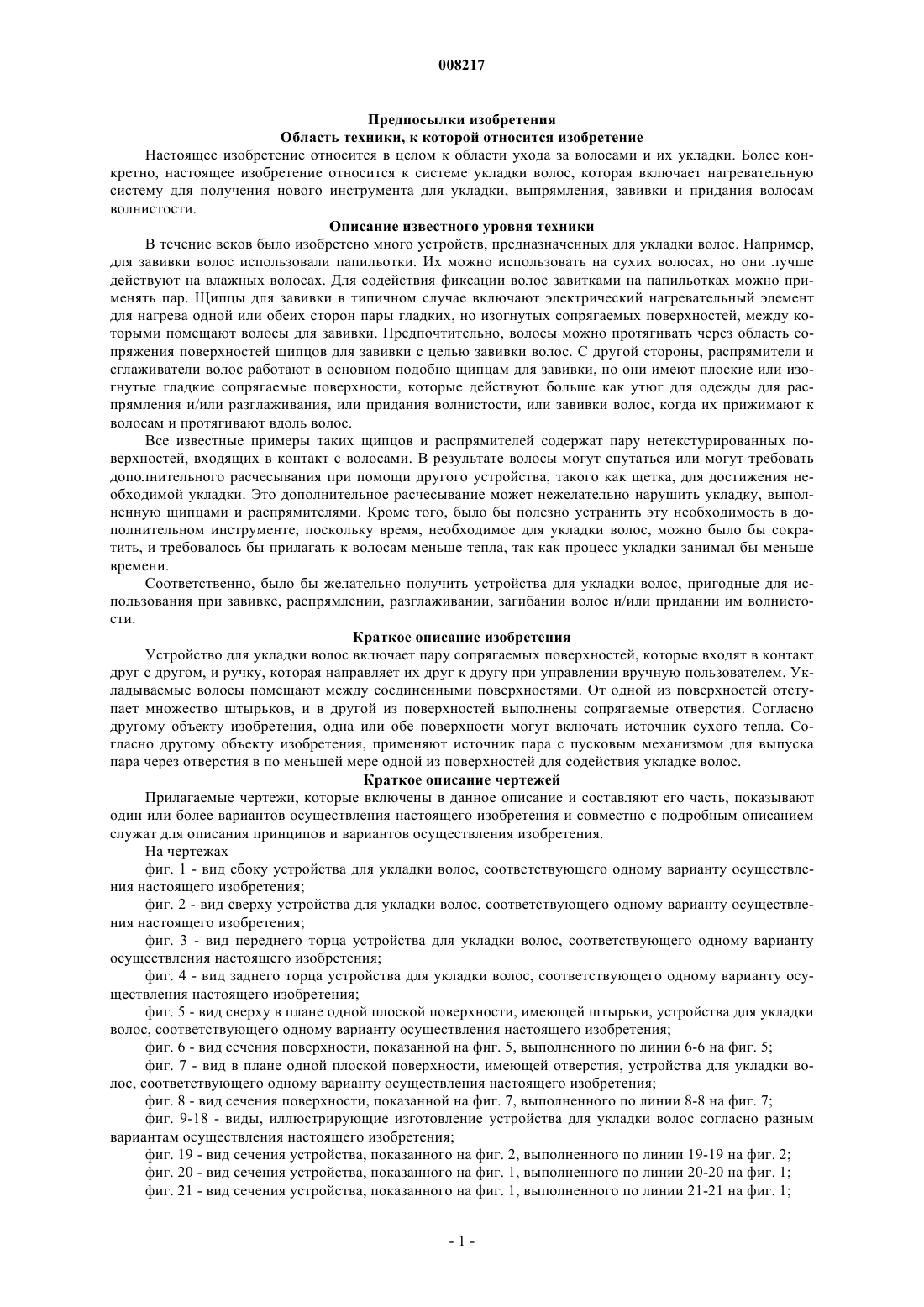

008217 Предпосылки изобретения Область техники, к которой относится изобретение Настоящее изобретение относится в целом к области ухода за волосами и их укладки. Более конкретно, настоящее изобретение относится к системе укладки волос, которая включает нагревательную систему для получения нового инструмента для укладки, выпрямления, завивки и придания волосам волнистости. Описание известного уровня техники В течение веков было изобретено много устройств, предназначенных для укладки волос. Например,для завивки волос использовали папильотки. Их можно использовать на сухих волосах, но они лучше действуют на влажных волосах. Для содействия фиксации волос завитками на папильотках можно применять пар. Щипцы для завивки в типичном случае включают электрический нагревательный элемент для нагрева одной или обеих сторон пары гладких, но изогнутых сопрягаемых поверхностей, между которыми помещают волосы для завивки. Предпочтительно, волосы можно протягивать через область сопряжения поверхностей щипцов для завивки с целью завивки волос. С другой стороны, распрямители и сглаживатели волос работают в основном подобно щипцам для завивки, но они имеют плоские или изогнутые гладкие сопрягаемые поверхности, которые действуют больше как утюг для одежды для распрямления и/или разглаживания, или придания волнистости, или завивки волос, когда их прижимают к волосам и протягивают вдоль волос. Все известные примеры таких щипцов и распрямителей содержат пару нетекстурированных поверхностей, входящих в контакт с волосами. В результате волосы могут спутаться или могут требовать дополнительного расчесывания при помощи другого устройства, такого как щетка, для достижения необходимой укладки. Это дополнительное расчесывание может нежелательно нарушить укладку, выполненную щипцами и распрямителями. Кроме того, было бы полезно устранить эту необходимость в дополнительном инструменте, поскольку время, необходимое для укладки волос, можно было бы сократить, и требовалось бы прилагать к волосам меньше тепла, так как процесс укладки занимал бы меньше времени. Соответственно, было бы желательно получить устройства для укладки волос, пригодные для использования при завивке, распрямлении, разглаживании, загибании волос и/или придании им волнистости. Краткое описание изобретения Устройство для укладки волос включает пару сопрягаемых поверхностей, которые входят в контакт друг с другом, и ручку, которая направляет их друг к другу при управлении вручную пользователем. Укладываемые волосы помещают между соединенными поверхностями. От одной из поверхностей отступает множество штырьков, и в другой из поверхностей выполнены сопрягаемые отверстия. Согласно другому объекту изобретения, одна или обе поверхности могут включать источник сухого тепла. Согласно другому объекту изобретения, применяют источник пара с пусковым механизмом для выпуска пара через отверстия в по меньшей мере одной из поверхностей для содействия укладке волос. Краткое описание чертежей Прилагаемые чертежи, которые включены в данное описание и составляют его часть, показывают один или более вариантов осуществления настоящего изобретения и совместно с подробным описанием служат для описания принципов и вариантов осуществления изобретения. На чертежах фиг. 1 - вид сбоку устройства для укладки волос, соответствующего одному варианту осуществления настоящего изобретения; фиг. 2 - вид сверху устройства для укладки волос, соответствующего одному варианту осуществления настоящего изобретения; фиг. 3 - вид переднего торца устройства для укладки волос, соответствующего одному варианту осуществления настоящего изобретения; фиг. 4 - вид заднего торца устройства для укладки волос, соответствующего одному варианту осуществления настоящего изобретения; фиг. 5 - вид сверху в плане одной плоской поверхности, имеющей штырьки, устройства для укладки волос, соответствующего одному варианту осуществления настоящего изобретения; фиг. 6 - вид сечения поверхности, показанной на фиг. 5, выполненного по линии 6-6 на фиг. 5; фиг. 7 - вид в плане одной плоской поверхности, имеющей отверстия, устройства для укладки волос, соответствующего одному варианту осуществления настоящего изобретения; фиг. 8 - вид сечения поверхности, показанной на фиг. 7, выполненного по линии 8-8 на фиг. 7; фиг. 9-18 - виды, иллюстрирующие изготовление устройства для укладки волос согласно разным вариантам осуществления настоящего изобретения; фиг. 19 - вид сечения устройства, показанного на фиг. 2, выполненного по линии 19-19 на фиг. 2; фиг. 20 - вид сечения устройства, показанного на фиг. 1, выполненного по линии 20-20 на фиг. 1; фиг. 21 - вид сечения устройства, показанного на фиг. 1, выполненного по линии 21-21 на фиг. 1;-1 008217 фиг. 22 - подробный вид в перспективе нагревателя и генератора пара устройства для укладки волос, соответствующего одному варианту осуществления настоящего изобретения; фиг. 23 - другой вид нагревателя, показанного на фиг. 22; фиг. 24 - вид сечения устройства, показанного на фиг. 1, выполненного по линии 24-24 на фиг. 1; фиг. 25 - вид в перспективе спереди устройства, показанного на фиг. 1, показывающий извлеченную камеру для воды; фиг. 26-28 - подробные виды, показывающие, как устройство, соответствующее варианту осуществления настоящего изобретения, может использоваться для укладки волос; фиг. 29 - вид сбоку устройства для укладки волос, соответствующего одному варианту осуществления настоящего изобретения, в открытом положении; фиг. 30 - вид сбоку устройства для укладки волос, соответствующего одному варианту осуществления настоящего изобретения, в открытом положении; фиг. 31 - вид с торца устройства для укладки волос, соответствующего одному варианту осуществления настоящего изобретения, в открытом положении. Подробное описание изобретения Варианты осуществления настоящего изобретения описаны здесь в контексте зубчатого нагреваемого устройства для укладки волос и способа его изготовления. Специалистам в данной области техники будет понятно, что нижеследующее подробное описание настоящего изобретения имеет только иллюстративный характер и не вносит каких бы то ни было ограничений. Специалистам в данной области техники, для которых полезно настоящее описание, будут легко понятны другие варианты осуществления настоящего изобретения. Теперь будут подробно описаны варианты осуществления настоящего изобретения, показанные на прилагаемых чертежах. Для обозначения одинаковых или подобных деталей на всех чертежах и в нижеследующем подробном описании будут использованы одинаковые ссылочные позиции. В интересах ясности описания здесь показаны и описаны не все стандартные признаки вариантов осуществления изобретения. Конечно, будет понятно, что при разработке любого такого реального варианта осуществления изобретения необходимо принять множество специфических для этого варианта решений для достижения специфических целей разработчика для соответствия ограничениям, относящимся к применению и коммерческой стороне дела, и что эти специфические цели будут изменяться от одного варианта осуществления изобретения к другому и от одного разработчика к другому. Кроме того, будет понятно, что такие проектно-конструкторские работы могут быть сложными и трудоемкими, но, тем не менее, были бы рутинным делом по разработке для специалистов в данной области техники, которым будет полезно это описание. В варианте осуществления изобретения, показанном на фиг. 1, с первым корпусом 12 соединена первая пластина 10, и со вторым корпусом 16 соединена вторая пластина 14. Проксимальные концы корпусов 12 и 16 соединены с ручкой 18, которая включает первый элемент 20 ручки, к которому прикреплен первый корпус 12, и второй элемент 22 ручки, к которому прикреплен второй корпус 16. Первый элемент 20 ручки и второй элемент 22 ручки соединены друг с другом их проксимальными концами шарниром 24 и, возможно, подпружинены в направлении открытого положения, например,пружиной (не показана). Оператор может прижимать элементы 20 и 22 ручки друг к другу для введения в контакт первой пластины 10 и второй пластины 14 с плотным соответствием укладываемым волосам,расположенным между пластинами. Первый корпус 12 включает лицевой элемент 30 и торцевой элемент 32. Подобным образом, второй корпус 16 включает лицевой элемент 34 и торцевой элемент 36. С лицевым элементом 30 и с торцевым элементом 32 первого корпуса 12 соединено множество ребер 40, и с лицевым элементом 34 и торцевым элементом 36 второго корпуса 16 соединено множество ребер 40. Каждое из ребер 40 содержит в одном варианте осуществления настоящего изобретения плоский тонкий гребень постоянной высоты, имеющий одну кромку, соединенную с лицевым элементом или торцевым элементом, и заканчивающийся закругленным концом, отнесенным от лицевого элемента или торцевого элемента. Все ребра на лицевом элементе в одном варианте осуществления настоящего изобретения по существу параллельны друг другу и отнесены друг от друга на постоянное расстояние по всей их длине. Подобным образом, все ребра на торцевом элементе в одном варианте осуществления настоящего изобретения по существу параллельны друг другу и отнесены друг от друга на постоянное расстояние по всей их длине. Как лучше видно на фиг. 1 и 24, ребра 40, расположенные на лицевых элементах 30 и 34, проходят от района, примыкающего к одной кромке пластины 10 или 14, до района, примыкающего к противоположной кромке этой же пластины. Как лучше видно на фиг. 1 и 3, ребра 40, расположенные на торцевом элементе 32 или 36, проходят от одной кромки торцевого элемента до противоположной кромки этого же торцевого элемента. При работе устройства лицевые элементы 30 и 34 и торцевые элементы 32 и 36 нагреваются. Однако открытые концы ребер не становятся существенно теплее окружающей среды. Все ребра 40 отнесены друг от друга на расстояние, которое меньше ширины пальца, благодаря чему пользователь устройства может захватывать их или нечаянно касаться, не касаясь лицевых элементов 30 или 34 или торцевых-2 008217 элементов 32 или 36. Таким образом, ребра 40 способствуют защите пользователя от ожога лицевыми элементами или торцевыми элементами. Ручка 18 включает проксимальную направляющую 42 и дистальную направляющую 46, которые содействуют выравниванию первой и второй пластин 10 и 12, когда пользователь смыкает устройство. Как лучше показано на фиг. 20 и 21, проксимальная направляющая 42 включает проксимальную охватываемую выравнивающую часть 48, соединенную со вторым элементом 22 ручки, и проксимальную охватывающую выравнивающую часть 50, соединенную с первым элементом 20 ручки. Подобным образом,дистальная направляющая 46 включает дистальную охватываемую выравнивающую часть 52, соединенную со вторым элементом 22 ручки, и дистальную охватывающую выравнивающую часть 54, соединенную с первым элементом 20 ручки. Как показано на фиг. 5-8 и 29-31, первая пластина 10 имеет множество расположенных на ней штырьков или выступов 60. Вторая пластина 14 имеет множество расположенных в ней отверстий 62. Штырьки 22 и отверстия 24 сформированы и расположены так, что штырьки 60 входят в отверстия 62,когда первая пластина 10 и вторая пластина 14 обращены поверхностями друг к другу, находясь вблизи друг друга в "сомкнутом" положении устройства. Теперь специалистам в данной области техники будет понятно, что диаметр, особенно входной диаметр, отверстий 62, длина и толщина штырьков 60 и длина и ориентация первой пластины 10 и второй пластины 14 должны быть скоординированы таким образом, чтобы штырьки 60 входили в отверстия 62. Хотя можно было бы изготовлять первую пластину как обычную отливку или посредством обычного способа инжекционного типа, такой способ может быть менее желательным в некоторых условиях,чем способ, описанный ниже, из-за его относительно высокой стоимости и трудности получения гладкой завершенной поверхности для предотвращения зацепления волос. На фиг. 9 показано, как согласно первому варианту осуществления изобретения выполняют первую пластину 10. Пластина 10 включает ряд пазов 70, которые включают отверстия 72. Щеточная структура 74 включает ряд расположенных вдоль нее штырьков 60. Расположение штырьков структуры 74 в форме расчески соответствует отверстиям 72 в соответствующем пазу 70 пластины 10. Благодаря тому, что размер штырьков немного превышает по меньшей мере в одном направлении размер отверстий, в которые вставлены штырьки, структура 74 в форме расчески может быть постоянно запрессована в соответствующий паз 70. Если необходимо, можно использовать дополнительные или вспомогательные механизмы прикрепления, такие как точечная сварка, когда компоненты выполнены из металла, клейкие вещества и/или плавление, когда используют пластмассы. Преимущество такого подхода состоит в том, что может быть получена гладкая отделанная поверхность пластины 10 с использованием обычных технических приемов выполнения плоской поверхности с гладкой фактурой. Штырьки (которые могут быть отлитыми, формованными, прессованными, полученными посредством механической обработки или выполненными другим способом) в таком случае просто вставлены в отверстия 72 и удерживаются на месте, как указано выше. Гладкие штырьки изготовляют согласно обычной доступной технологии, и следовательно, изготовление пластины 10 таким образом обеспечивает получение не имеющей шероховатостей поверхности с относительно малыми трудозатратами и с относительно малыми расходами. На фиг. 10 изображен вертикальный вид сбоку пластины 10, показывающий, как в нее вставляют структуры 74 в форме расчесок. На фиг. 11 показана собранная пластина 10. На фиг. 12 показан альтернативный вариант, в котором отдельные держатели 76 штырьков (каждый из которых удерживает один штырек 78) вставляют во множество выемок 80 в тыльной поверхности пластины 10, и они могут удерживаться на месте посредством посадки с натягом и/или при помощи клейкого вещества или сварки. На фиг. 13-16 показан другой способ изготовления структуры из пластины и штырьков. В этом варианте осуществления изобретения штырьки 81 имеют основания 82, которые представляют собой по существу полые цилиндры. Пластина 10 включает отверстия 84, которые имеют цилиндрическую конфигурацию и диаметры, немного меньше внешнего диаметра основания 82, благодаря чему основание может быть запрессовано в отверстия 84. К штырьку и к основанию прикреплен фланец 86 для взаимодействия с соответствующим отверстием 84 в пластине. Заявитель обнаружил, что расположение штырьков 60 относительно друг друга и, подобно этому,расположение отверстий 62 относительно друг друга является важным фактором для лучшей работы устройства. На фиг. 17 и 18 показано предпочтительное расположение отверстий 62, и следует понимать,что расположение штырьков идентично расположению отверстий, в результате чего предпочтительное расположение штырьков не будет показано на другой фигуре. Как показано на фиг. 17, отверстия расположены восемью рядами, обозначенными позициями R1-R8, которые параллельны первой кромке 90 и второй кромке 92 пластины 14. Кроме того, ряды R1-R8 проходят между дистальным концом пластины 14, который обозначен позицией 94, и проксимальным концом, который обозначен позицией 96. На фиг. 18 показаны местоположения отверстий. Следующие размеры даны в миллиметрах и составляют расстояния до центров отверстий. А=10,10, В=9,90, С=6,10, D=4,80, E=6,40, F=8,80, G=7,90,H=21,20, 1=15,40, J=9,60, К=3,20 и L=3,95. Двум из этих размеров следует придать особое значение. Рас-3 008217 стояние L - это расстояние между центрами отверстий в рядах R1 и R8, а именно, 3,95 мм, и расстояниеG - это расстояние между центрами отверстий во всех других рядах, то есть рядах R2-R7, а именно 7,90 мм. Важно отметить, что расстояния между отверстиями в рядах R1 и R8 существенно меньше расстояний между отверстиями в других рядах. Заявитель обнаружил, что такое разнесение важно для предотвращения спутывания завитых или волнистых волос, и что такое разнесение облегчает протягивание завитых или волнистых волос через устройство. Следует понимать, что отверстия разнесены следующим образом. Первый ряд R1 отверстий отнесен от ближайшей кромки второй пластины 14 на первое расстояние. Второй ряд R2 отверстий отнесен от первого ряда R1 на второе расстояние. Третий ряд R3 отверстий отнесен от второго ряда R2 на третье расстояние, и четвертый ряд R4 отверстий отнесен от третьего рядаR3 на четвертое расстояние. Второе расстояние больше первого расстояния, и третье расстояние, по существу, равно четвертому расстоянию. Восьмой ряд R8 отверстий отнесен от ближайшей кромки второй пластины 14 на девятое расстояние. Седьмой ряд R7 отверстий отнесен от восьмого ряда R8 на восьмое расстояние. Шестой ряд R6 отверстий отнесен от седьмого ряда на седьмое расстояние, и пятый ряд R5 отверстий отнесен от шестого ряда R6 на шестое расстояние. Восьмое расстояние больше девятого расстояния, и седьмое расстояние,по существу, равно шестому расстоянию. Пятый ряд R5 отверстий отнесен от четвертого ряда R4 на пятое расстояние, и пятое расстояние больше четвертого расстояния. Каждое отверстие в первом ряду R1 отнесено от соседнего отверстия или отверстий в первом рядуR1 на первое расстояние в направлении, перпендикулярном направлению ряда R1, то есть первое расстояние Y. Каждое отверстие во втором ряду R2 отверстий отнесено от соседнего отверстия или отверстий во втором ряду R2 отверстий на второе расстояние Y, и первое расстояние Y меньше второго расстояния Y. Как и отверстия, штырьки разнесены следующим образом. Первый ряд R1 штырьков отнесен от ближайшей кромки второй пластины 14 на первое расстояние. Второй ряд R2 штырьков отнесен от первого ряда R1 на второе расстояние. Третий ряд R3 штырьков отнесен от второго ряда R2 на третье расстояние, и четвертый ряд R4 штырьков отнесен от третьего рядаR3 на четвертое расстояние. Второе расстояние больше первого расстояния, и третье расстояние, по существу, равно четвертому расстоянию. Восьмой ряд R8 штырьков отнесен от ближайшей кромки второй пластины 14 на девятое расстояние. Седьмой ряд R7 штырьков отнесен от восьмого ряда R8 на восьмое расстояние. Шестой ряд R6 штырьков отнесен от седьмого ряда на седьмое расстояние, и пятый ряд R5 штырьков отнесен от шестого ряда R6 на шестое расстояние. Восьмое расстояние больше девятого расстояния, и седьмое расстояние по существу равно шестому расстоянию. Пятый ряд R5 штырьков отнесен от четвертого ряда R4 на пятое расстояние, и пятое расстояние больше четвертого расстояния. Каждый штырек в первом ряду R1 отнесен от соседнего штырька или штырьков в первом ряду R1 на первое расстояние в направлении, перпендикулярном направлению ряда R1, то есть первое расстояниеY. Каждый штырек во втором ряду R2 штырьков отнесен от соседнего штырька или штырьков во втором ряду R2 штырьков на второе расстояние Y, и первое расстояние Y меньше второго расстояния Y. Хотя была описана и показана конкретная компоновка штырьков и отверстий, следует понимать,что эта компоновка представляет собой только один вариант, и настоящее изобретение не ограничено этой конкретной компоновкой. Следует понимать, что когда пользователь смыкает ручки 20 и 22 для того, чтобы пластины 10 и 14 лежали на волосах, принципиально важно, чтобы штырьки были совмещены с соответствующими отверстиями. Вследствие гибкости шарнира 24, важно обеспечивать выравнивание штырьков и отверстий для обеспечения правильного выравнивания. Выравнивание штырьков и отверстий осуществляется при помощи двух направляющих элементов 42 и 46. Как показано на фиг. 19-21, проксимальный направляющий элемент 42 включает проксимальную охватываемую выравнивающую часть 48, соединенную со вторым элементом 22 ручки, и проксимальную охватывающую выравнивающую часть 50, соединенную с первым элементом 20 ручки. Проксимальная охватываемая выравнивающая часть 48 имеет две поверхности 100 и 102, которые конфигурированы по существу как усеченные треугольники, как видно на фиг. 19. Две поверхности 100 и 102 отнесены друг от друга в месте их прикрепления к ручке 22, и поверхности соединены друг с другом у их концов, которые отнесены от ручки 22. Соответственно, при взгляде на фиг. 20, можно видеть, что поверхности 100 и 102 находятся ближе друг к другу в горизонтальном направлении, когда они дальше от ручки 22 в вертикальном направлении. Проксимальная охватывающая выравнивающая часть 50 имеет две поверхности 104 и 106. Две поверхности 104 и 106 отнесены друг от друга в месте их прикрепления к ручке 20, и поверхности находятся на большем расстоянии друг от друга у их концов, которые отнесены от ручки 20.-4 008217 Проксимальная охватываемая выравнивающая часть 48 и проксимальная охватывающая выравнивающая часть 50 выполнены и расположены таким образом, что когда ручка находится в разомкнутом положении, выравнивающие части не входят в зацепление друг с другом. Когда пользователь перемещает ручки в сомкнутое положение, проксимальная охватываемая выравнивающая часть 48 и проксимальная охватывающая выравнивающая часть 50 входят в зацепление друг с другом и направляют ручки в выровненное положение в пределах величины, на которую они не были выровнены. Другими словами,когда пользователь перемещает ручку из первого частично сомкнутого положения во второе частично сомкнутое положение и из второго частично сомкнутого положения в сомкнутое положение, проксимальные выравнивающие части входят в зацепление друг с другом, вызывая первичное выравнивание первой пластины и второй пластины. Дистальный направляющий элемент 46 содержит дистальную охватываемую выравнивающую часть 52, соединенную со вторым элементом 22 ручки, и дистальную охватывающую выравнивающую часть 54, соединенную с первым элементом 20 ручки. Дистальная охватываемая выравнивающая часть 52 включает, по существу, коническую структуру 108, соединенную с ручкой 22, и по существу цилиндрическую часть 110, соединенную с нижним концом конической структуры 108. Дистальная охватывающая выравнивающая часть 54 включает коническое отверстие 112, имеющее размер, обеспечивающий плотную посадку вокруг конической структуры 108. Дистальная охватываемая выравнивающая часть 52 и дистальная охватывающая выравнивающая часть 54 выполнены и расположены таким образом, что когда ручка находится в разомкнутом положении, выравнивающие части не входят в зацепление друг с другом. Когда пользователь перемещает ручки в сомкнутое положение, ручки достигают первого частично сомкнутого положения, и проксимальные выравнивающие элементы 48 и 50 входят в первичный контакт друг с другом, выполняя частичное выравнивание. В этот момент дистальные выравнивающие элементы 52 и 54 не входят в зацепление друг с другом. После этого, когда пользователь продолжает смыкать ручки и когда ручки достигают второго частично сомкнутого положения, дистальные выравнивающие части входят в зацепление друг с другом,вызывая окончательное выравнивание первой пластины и второй пластины, когда пользователь смыкает устройство. Согласно одному варианту осуществления настоящего изобретения, одной или обеим пластинам 10 и 14 может передаваться сухое тепло благодаря включению в конструкцию обычной электрической нагревательной спирали 114, расположенной за каждой соответствующей пластиной. В этом случае было бы желательно формировать соответствующую нагреваемую (и не нагреваемую) поверхность из термостойких материалов, таких как алюминий и термостойкая пластмасса, такая как Teflon. На ручке установлен электрический переключатель 116 для управления одной или обеими электрическими нагревательными спиралями. Для питания цепи, которая не показана, по проводам 118 подается обычный переменный ток. Как показано на фиг. 19 и 22-25, согласно предпочтительному варианту осуществления настоящего изобретения, через отверстия во второй пластине 14 подается пар. Второй элемент 22 ручки включает резервуар 120 для воды, и из резервуара 120 может высасываться отмеренное количество воды по трубке 122 посредством приведения в действие насосного механизма при помощи пускового устройства 124. Затем вода проходит в генератор 125 пара, который нагревается нагревательным элементом 126. Эта нагретая вода в генераторе формирует пар, который затем выходит через отверстия 128 для выпуска пара, расположенные вдоль нижней поверхности генератора 125 пара. Нагревательный элемент 126 питается электрическим током по проводам 118. Из отверстий 128 для выпуска пара пар проходит через отверстия 131 в пластине 14. Как показано на фиг. 22, генератор 125 пара содержит корпус 140, который имеет по существу Собразное сечение и проходит, по существу, по длине второго корпуса 16. Внутри корпуса 140 расположена паровая камера 142, в которой испаряется вода и которая имеет, по существу, С-образное сечение и сообщается с отверстиями 128 для выпуска пара. Паровая камера 142 содержит войлок 132. Назначением войлока 132 является уменьшение или исключение возможности вытекания из генератора пара капель воды, которые формируются в паровой камере 142 в результате конденсации. Как можно видеть на фиг. 23, в качестве альтернативы множеству отверстий 128 для выпуска пара,расположенных вдоль нижних поверхностей генератора 125 пара, вдоль нижней стороны генератора 125 пара могут быть сформированы прорези 129. Как можно видеть на фиг. 25, резервуар 120 для воды может извлекаться из ручки 22, и ручка включает отделение 130 для размещения резервуара для воды. Резервуар 120 может извлекаться для облегчения его заполнения водой. Как можно видеть на фиг. 26-28, ребра 40 выровнены относительно некоторых штырьков 60. Более конкретно, когда данное устройство используют для распрямления волос 134, важно, чтобы волосы удерживались по существу прямыми в ходе всего процесса. Соответственно, в предпочтительном варианте осуществления настоящего изобретения одно ребро 40 выровнено относительно каждого штырька 60 в первом ряду R1 штырьков. Ребра имеют линейную конфигурацию и проходят вокруг корпуса 12 и на противоположной стороне пластины 10 выровнены с соответствующими штырьками 60 в восьмом ряду R8 штырьков, который-5 008217 не показан. Поскольку штырьки в обоих рядах R1 и R8 выровнены относительно ребер 40, пользователь может удобно и эффективно использовать устройство любой рукой и на любой стороне головы. Следует отметить, что хотя конкретная компоновка штырьков и соответствующих отверстий рассматривается как объект настоящего изобретения, она не является принципиально важной для всего изобретения, и другие объекты изобретения могут использоваться с этим конкретным объектом изобретения или без него. Также следует отметить, что ребра 40 могут проходить за плоскость верхней поверхности соответствующих нагреваемых пластин 10, 14 для обеспечения дополнительной защиты для предотвращения вхождения в контакт пальца или другой части тела с нагретыми пластинами 10, 14. Подобным образом,хотя здесь показаны и описаны круглые штырьки и отверстия, могли бы также использоваться другие формы, которые теперь очевидны для специалистов в данной области техники. Хотя были показаны и описаны варианты осуществления настоящего изобретения, специалистам в данной области техники, которым полезно это описание, следует понимать, что возможно гораздо большее количество модификаций, чем указанное, без отхода от изложенных здесь замыслов изобретения. Таким образом, изобретение не ограничено чем-либо, за исключением сущности прилагаемой формулы изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для укладки волос, содержащее первую пластину, которая включает множество пазов, причем каждый из указанных пазов включает множество отверстий и имеет конструкцию со множеством штырьков, вставленную таким образом, что штырьки проходят сквозь отверстия соответствующего паза; вторую пластину, включающую множество отверстий для размещения соответствующих штырьков,выступающих из первой пластины; и шарнирную раму, удерживающую первую пластину и вторую пластину и имеющую шарнирное соединение для предоставления пользователю возможности вводить в контакт друг с другом первую и вторую пластины. 2. Устройство для укладки волос, содержащее первую пластину, которая, по существу, имеет прямоугольную форму и имеет по меньшей мере первую кромку и вторую кромку; множество штырьков, выступающих из первой пластины, причем штырьки расположены по меньшей мере двумя рядами, при этом каждый ряд, по существу, параллелен кромке первой пластины, первый ряд штырьков отстоит от первой кромки первой пластины на первое расстояние, второй ряд штырьков отстоит от первого ряда на второе расстояние, при этом каждый штырек в первом ряду штырьков отстоит от соседних штырьков в первом ряду на расстояние Y, причем каждый штырек во втором ряду штырьков отстоит от соседних штырьков во втором ряду штырьков на второе расстояние Y и первое расстояние Y меньше второго расстояния Y; вторую пластину, которая имеет, по существу, прямоугольную форму и которая включает множество выполненных в ней отверстий, которые соответствуют указанным штырькам, выступающим из первой пластины; ручку, соединенную с пластинами для обеспечения возможности пользователю смыкать пластины друг с другом; и нагреватель, соединенный по меньшей мере с одной из первой и второй пластин для нагрева по меньшей мере одной из пластин. 3. Устройство по п.2, дополнительно содержащее по меньшей мере третий ряд и четвертый ряд штырьков, причем третий ряд штырьков отстоит от второго ряда на третье расстояние и четвертый ряд штырьков отстоит от третьего ряда на четвертое расстояние, причем второе расстояние превышает первое расстояние и третье и четвертое расстояния, по существу, одинаковы. 4. Устройство для укладки волос, содержащее первую пластину, которая имеет, по существу, прямоугольную форму и имеет две длинные кромки и две короткие кромки; множество штырьков, выступающих из первой пластины, причем указанные штырьки расположены восемью рядами, каждый из которых, по существу, параллелен первой длинной кромке первой пластины,при этом первый ряд штырьков отстоит от первой длинной кромки первой пластины на первое расстояние, второй ряд отстоит от первого ряда на второе расстояние, третий ряд отстоит от второго ряда на третье расстояние и четвертый ряд отстоит от третьего ряда на четвертое расстояние, при этом второе расстояние больше первого расстояния и третье и четвертое расстояния, по существу, одинаковы, восьмой ряд указанных штырьков отстоит от второй длинной кромки первой пластины на девятое расстояние, седьмой ряд отстоит от восьмого ряда на восьмое расстояние, шестой ряд отстоит от седьмого ряда на седьмое расстояние и пятый ряд отстоит от шестого ряда на шестое расстояние, причем восьмое расстояние больше девятого расстояния и седьмое и шестое расстояния, по существу, одинаковы, пятый ряд-6 008217 указанных штырьков отстоит от четвертого ряда штырьков на пятое расстояние, причем пятое расстояние больше четвертого расстояния, при этом каждый штырек в первом ряду штырьков отстоит от соседних штырьков в первом ряду штырьков на первое расстояние Y, каждый штырек во втором ряду штырьков отстоит от соседних штырьков во втором ряду штырьков на второе расстояние Y и первое расстояние Y меньше второго расстояния Y; вторую пластину, которая имеет, по существу, прямоугольную форму и которая включает множество выполненных в ней отверстий, причем отверстия расположены восьмью рядами, каждый из которых,по существу, параллелен первой длинной кромке второй пластины, первый ряд отверстий отстоит от первой длинной кромки второй пластины на первое расстояние, второй ряд отстоит от первого ряда на второе расстояние, третий ряд отстоит от второго ряда на третье расстояние и четвертый ряд отстоит от третьего ряда на четвертое расстояние, при этом второе расстояние больше первого расстояния и третье и четвертое расстояния, по существу, одинаковы, восьмой ряд отверстий отстоит от второй длинной кромки второй пластины на девятое расстояние, седьмой ряд отстоит от восьмого ряда на восьмое расстояние, шестой ряд отстоит от седьмого ряда на седьмое расстояние и пятый ряд отстоит от шестого ряда на шестое расстояние, причем восьмое расстояние больше девятого расстояния и седьмое и шестое расстояния, по существу, одинаковы, пятый ряд отверстий отстоит от четвертого ряда указанных отверстий на пятое расстояние, причем пятое расстояние больше четвертого расстояния, при этом каждое отверстие в первом ряду отверстий отстоит от соседних отверстий в первом ряду отверстий на первое расстояние Y, каждое отверстие во втором ряду отверстий отстоит от соседних отверстий во втором ряду отверстий на второе расстояние Y и первое расстояние Y меньше второго расстояния Y; первый корпус, соединенный с первой пластиной; второй корпус, соединенный со второй пластиной; ручку, соединенную с первым и вторым корпусами, причем ручка выполнена с возможностью манипулирования между разомкнутым и сомкнутым положениями, при этом указанные штырьки первой пластины и указанные отверстия второй пластины выполнены и расположены таким образом, что они входят во взаимодействие друг с другом, когда ручка находится в сомкнутом положении; генератор пара, расположенный внутри второго корпуса, причем генератор пара выполнен с возможностью нагревания жидкости для ее испарения; дозаправляемый резервуар для содержания жидкости, соединенный с сообщением по жидкости с генератором пара; насос, соединенный с сообщением по потоку с дозаправляемым резервуаром и с генератором пара,причем насос выполнен с возможностью извлечения измеренного количества жидкости из резервуара и ввода измеренного количества жидкости в контакт с генератором пара; и канал, соединяющий генератор пара с множеством отверстий, проходящих сквозь вторую пластину таким образом, что испаренная жидкость может выходить из отверстий. 5. Устройство по п.4, дополнительно содержащее пусковое устройство для приведения в действие указанного насоса. 6. Устройство по п.4, в котором дозаправляемый резервуар выполнен так, что он может отделяться от генератора пара. 7. Устройство для укладки волос, содержащее первую пластину, которая включает множество выступающих из нее штырьков; вторую пластину, которая включает множество выполненных в ней отверстий; первый корпус, соединенный с указанной первой пластиной; второй корпус, соединенный с указанной второй пластиной; ручку, включающую первый элемент ручки, причем дистальный конец первого элемента ручки соединен с первым корпусом, ручка также включает второй элемент ручки, причем дистальный конец второго элемента ручки соединен с вторым корпусом, при этом проксимальный конец первого элемента ручки соединен с проксимальным концом второго элемента ручки шарниром, посредством чего ручкой можно манипулировать между разомкнутым положением и сомкнутым положением, при этом ручка включает проксимальный направляющий элемент и дистальный направляющий элемент, прикрепленные к первому элементу ручки и к второму элементу ручки, причем проксимальный направляющий элемент содержит проксимальную охватываемую выравнивающую часть, соединенную с первым элементом ручки и проксимальную охватывающую выравнивающую часть, соединенную со вторым элементом ручки,при этом указанная проксимальная охватываемая выравнивающая часть и проксимальная охватывающая выравнивающая часть выполнены и расположены таким образом, что когда ручка находится в разомкнутом положении, выравнивающие части не входят в зацепление друг с другом, и когда пользователь перемещает ручку из первого частично сомкнутого положения во второе частично сомкнутое положение и из второго частично сомкнутого положения в сомкнутое положение, проксимальные выравнивающие части входят во взаимодействие друг с другом, вызывая первичное выравнивание указанной первой пластины и второй пластины, при этом дистальный направляющий элемент содержит дистальную охватываемую выравнивающую часть, соединенную с указанным первым элементом ручки, и дистальную охватывающую выравнивающую часть, соединенную со вторым элементом ручки, причем дистальная охва-7 008217 тываемая выравнивающая часть и дистальная охватывающая выравнивающая часть выполнены и расположены таким образом, что когда ручка находится в разомкнутом положении и когда ручка находится между первым частично сомкнутым положением и вторым частично сомкнутым положениями, дистальные выравнивающие части не входят во взаимодействие друг с другом, и когда пользователь перемещает ручку из второго частично сомкнутого положения в сомкнутое положение, дистальные выравнивающие части входят во взаимодействие друг с другом, вызывая окончательное выравнивание первой пластины и второй пластины, при этом штырьки первой пластины и отверстия второй пластины выполнены и расположены таким образом, что они входят во взаимодействие друг с другом, когда ручка находится в сомкнутом положении; генератор пара, расположенный в пределах второй зоны нагрева, причем генератор пара выполнен с возможностью нагревания жидкости до испарения; дозаправляемый резервуар для содержания жидкости, соединенный с сообщением по жидкости с генератором пара; насос, соединенный с сообщением по жидкости с дозаправляемым резервуаром и с генератором пара, причем насос выполнен с возможностью извлечения измеренного количества жидкости из резервуара и ввода измеренного количества жидкости в контакт с генератором пара; и канал, соединяющий генератор пара и множество отверстий, которые проходят сквозь вторую пластину таким образом, что испаренная жидкость может выходить из отверстий. 8. Устройство по п.7, дополнительно содержащее пусковое устройство для приведения в действие насоса. 9. Устройство по п.7, в котором дозаправляемый резервуар выполнен таким образом, что он может отделяться от генератора пара.
