Защитная нить или полоса, включающая ориентированные магнитные частицы, находящиеся в краске, и способ и средства для ее получения

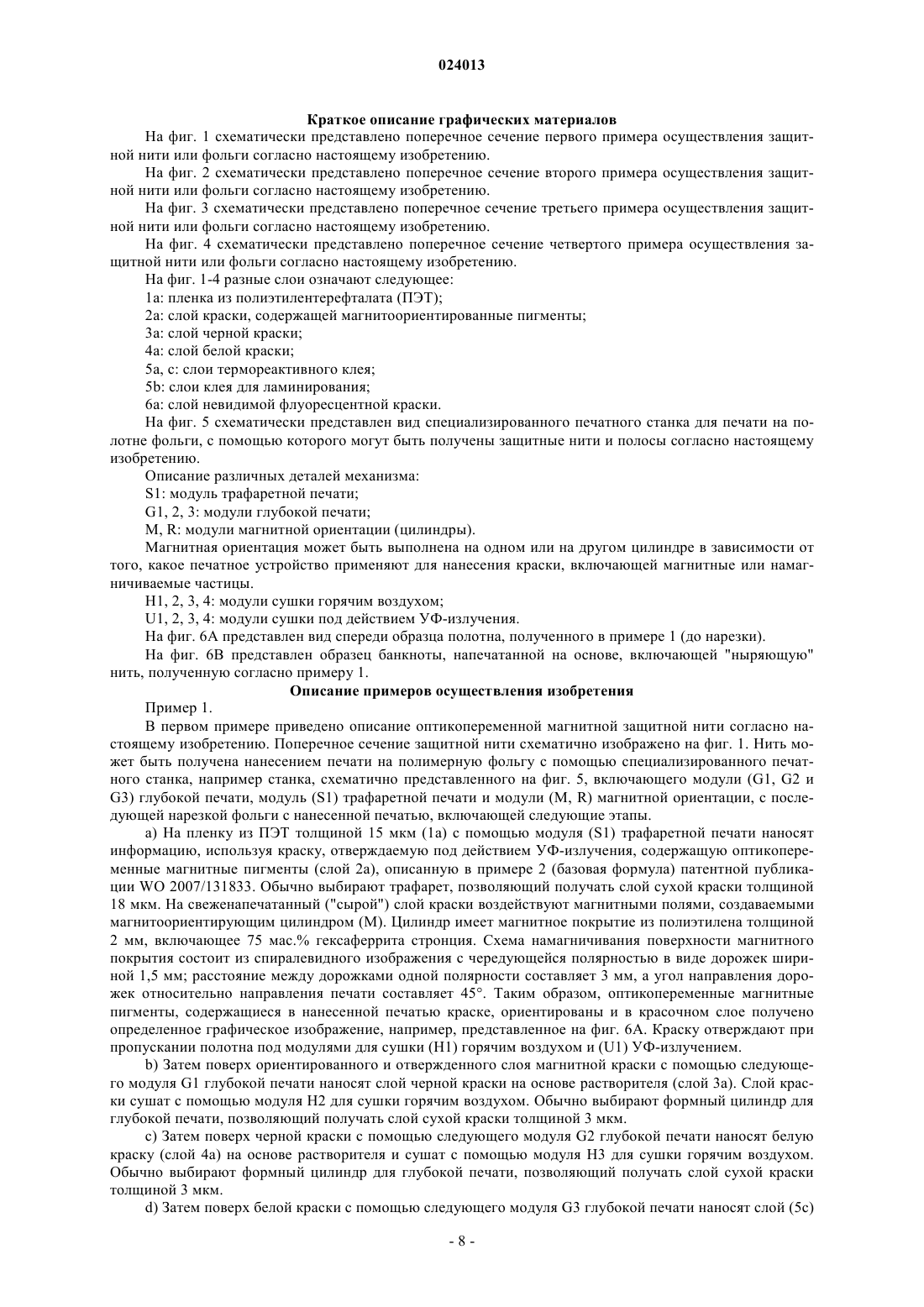

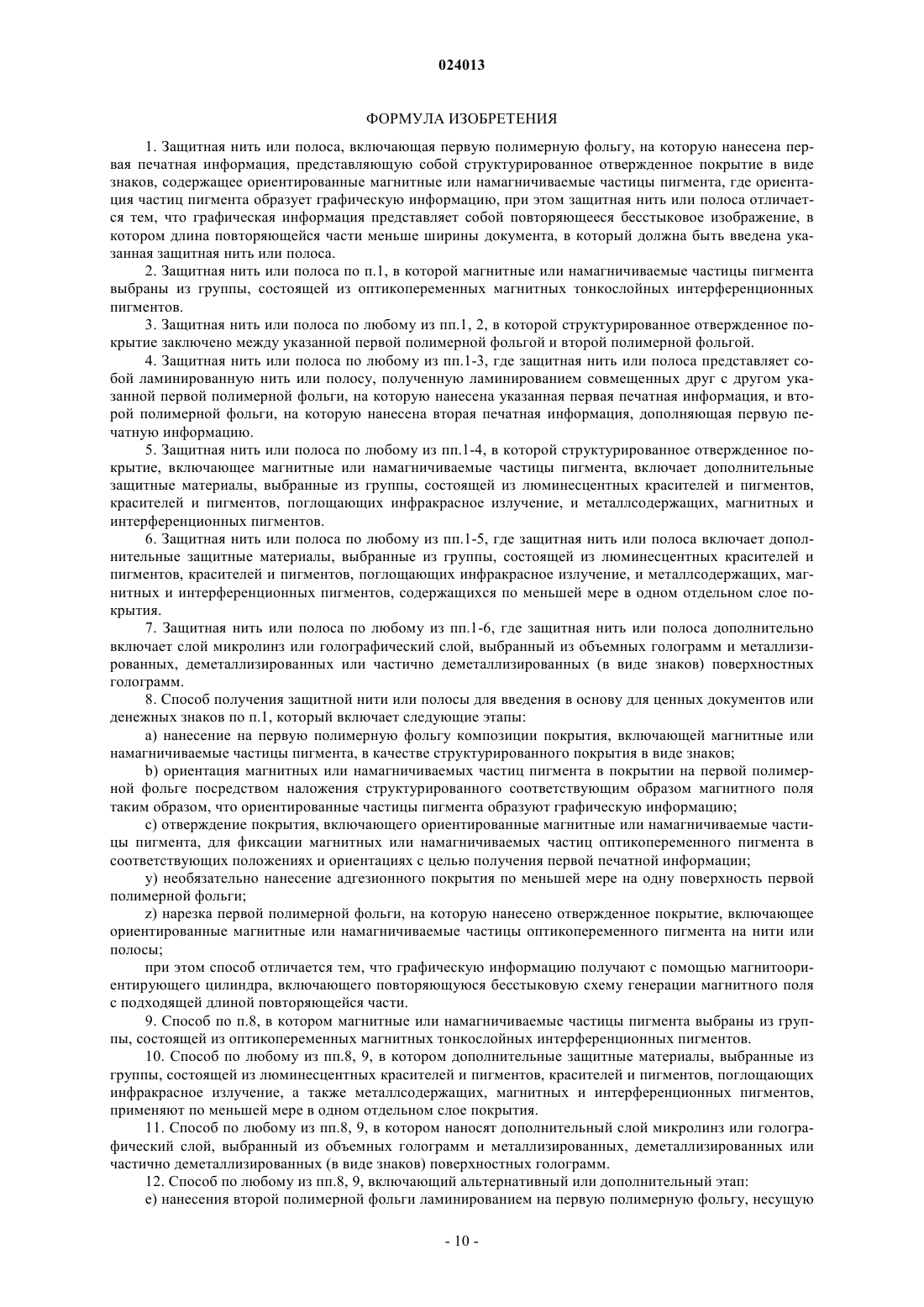

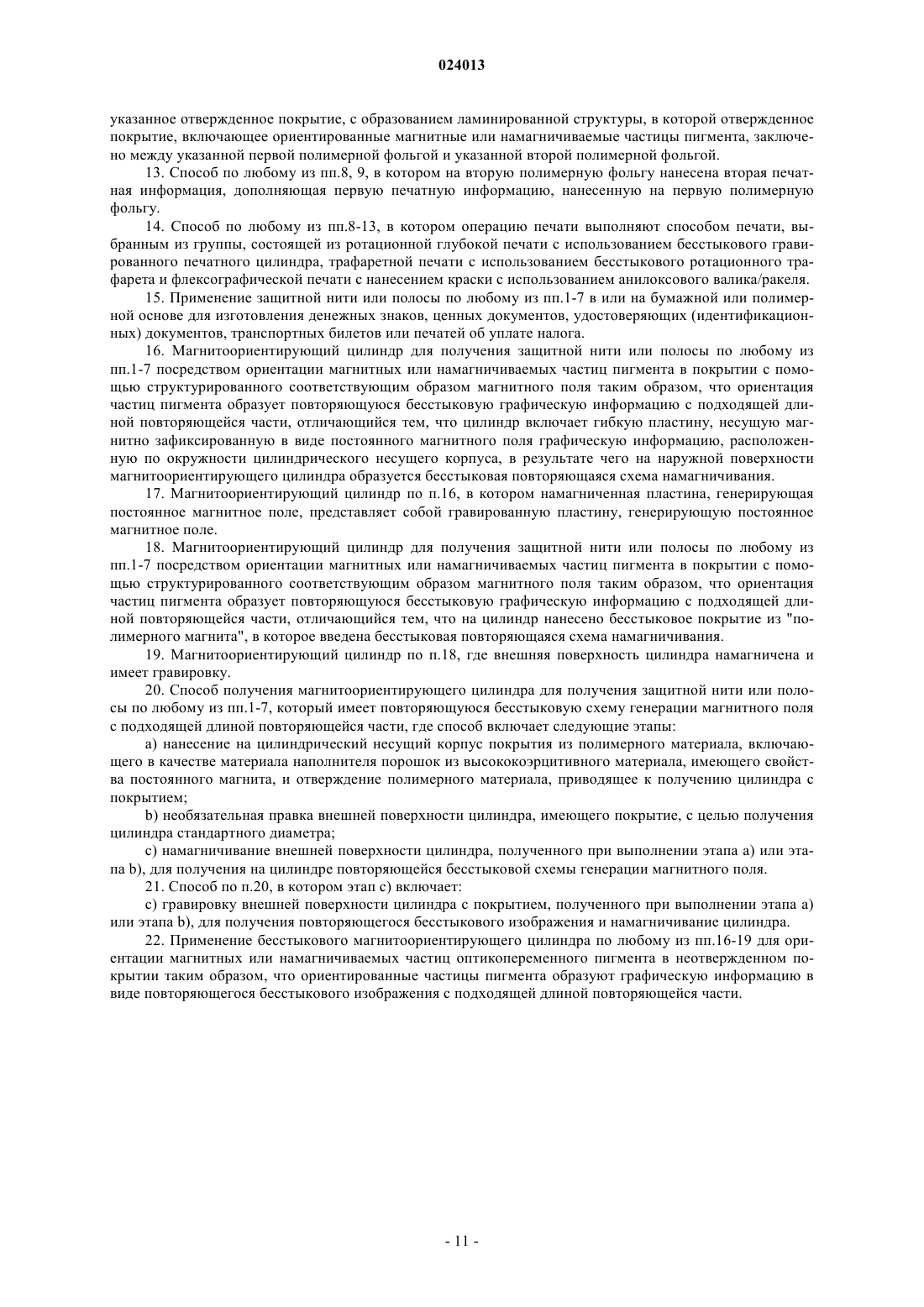

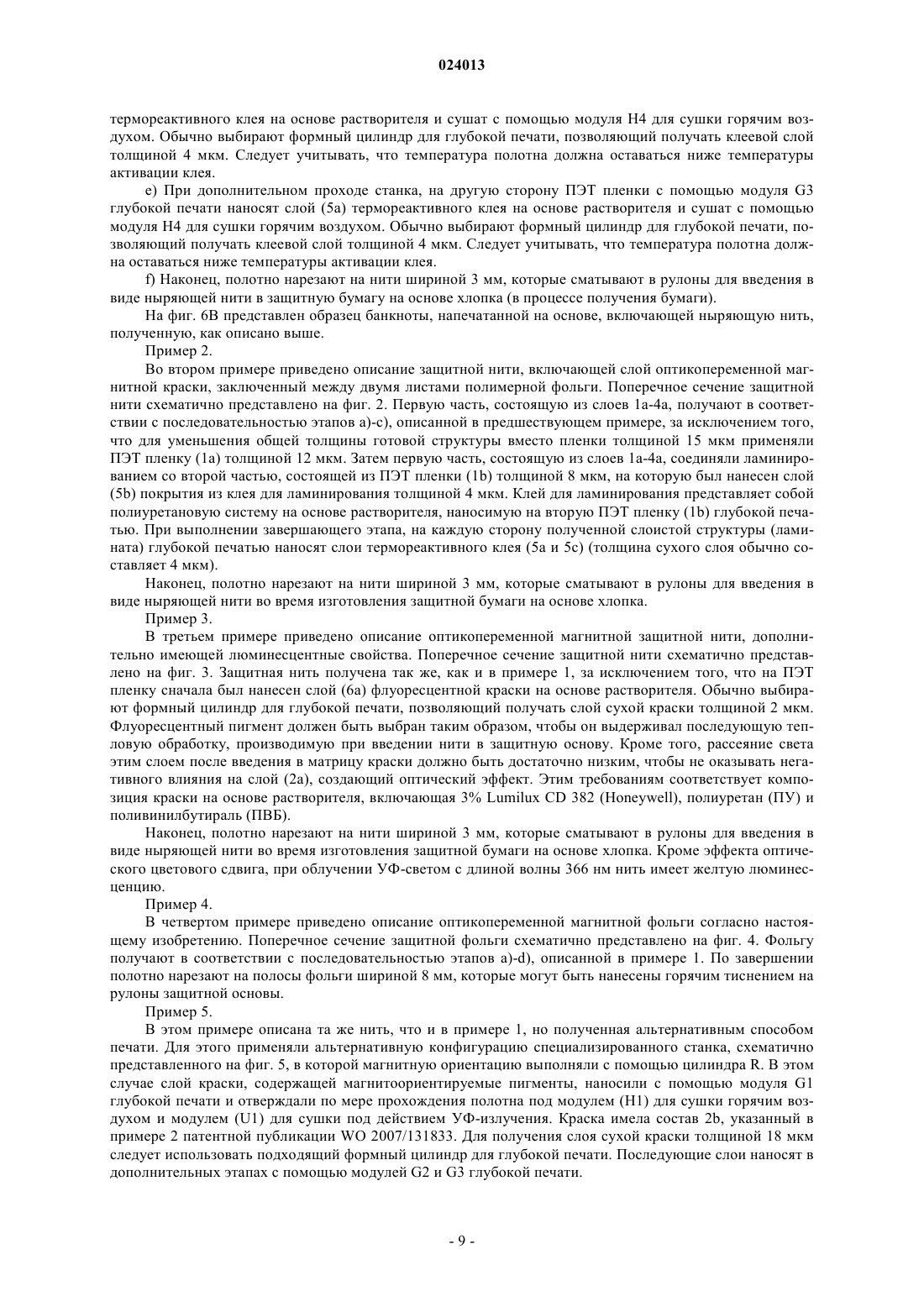

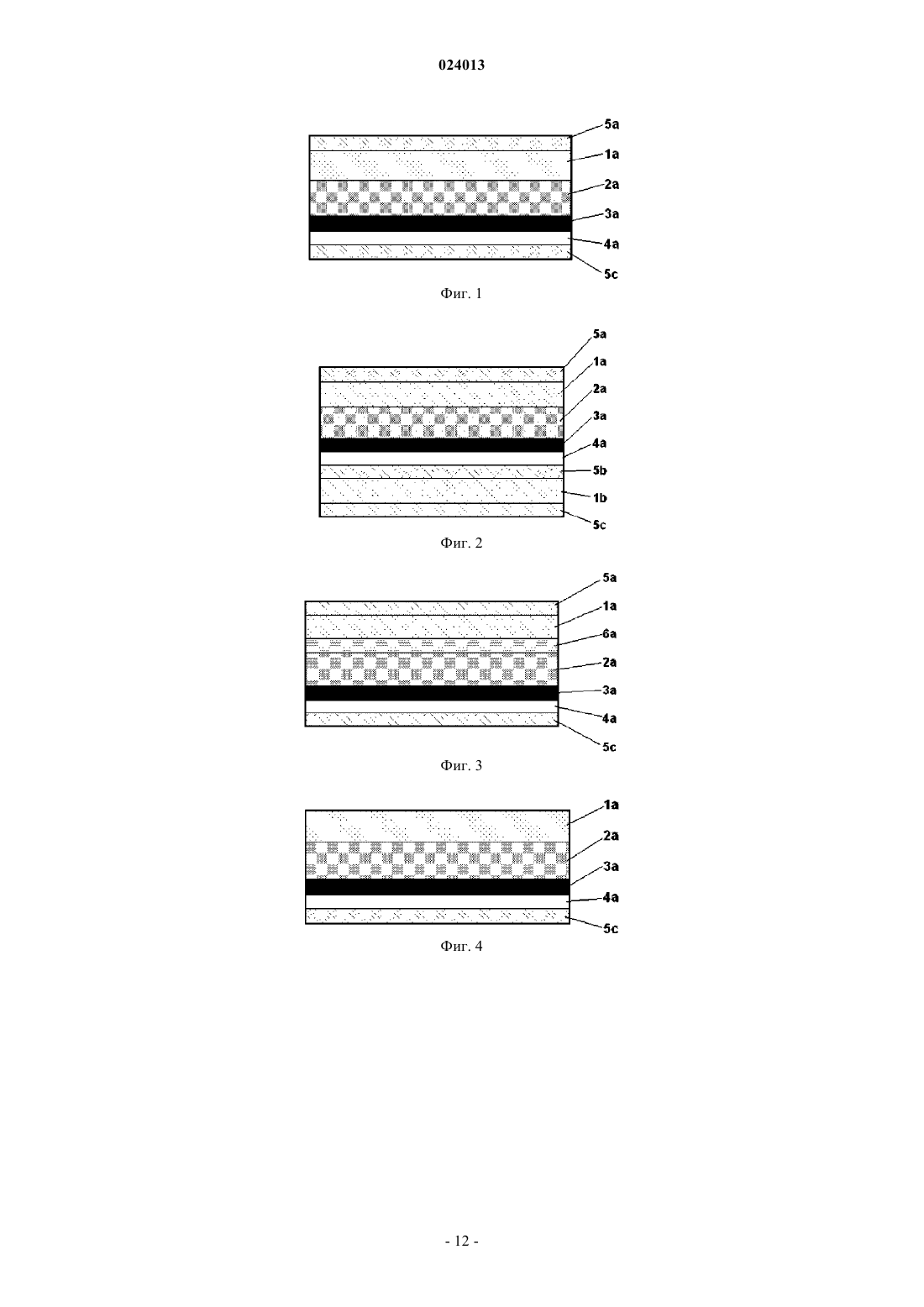

ЗАЩИТНАЯ НИТЬ ИЛИ ПОЛОСА, ВКЛЮЧАЮЩАЯ ОРИЕНТИРОВАННЫЕ МАГНИТНЫЕ ЧАСТИЦЫ, НАХОДЯЩИЕСЯ В КРАСКЕ, И СПОСОБ И СРЕДСТВА ДЛЯ ЕЕ ПОЛУЧЕНИЯ Изобретение относится к защитной нити или полосе, предназначенной для введения в основу или на основу ценного документа или денежного знака, а также к способу и средствам для получения такой нити или полосы. Нить или полоса включает полимерную фольгу,на которую нанесено отвержденное покрытие, включающее ориентированные магнитные или намагничиваемые частицы пигмента, где ориентация таких частиц пигмента создает графическую информацию. Предпочтительно применяют магнитные или намагничиваемые частицы оптикопеременного пигмента. Отвержденное покрытие также может быть заключено между первой полимерной фольгой и второй полимерной фольгой. Графическая информация представляет собой повторяющееся бесстыковое изображение, имеющее подходящую длину повторяющейся части, которое получают с помощью магнитоориентирующего цилиндра,включающего соответствующую повторяющуюся бесстыковую схему генерации магнитного поля. Также описан магнитоориентирующий цилиндр и способ получения магнитоориентирующего цилиндра. Способ включает нанесение на цилиндрический несущий корпус покрытия из полимерного материала, включающего в качестве материала наполнителя порошок из высококоэрцитивного материала, имеющего свойства постоянного магнита, и намагничивание или гравировку бесстыковой внешней поверхности цилиндра, приводящую к получению на цилиндре повторяющейся бесстыковой схемы генерации магнитного поля.(71)(73) Заявитель и патентовладелец: СИКПА ХОЛДИНГ СА (CH) Область техники Настоящее изобретение относится к области техники защитных нитей или полос, вводимых в основы или на основы ценных документов или денежных единиц. Изобретение относится к защитной нити или полосе, включающей отличительные признаки, получаемые посредством особой ориентации магнитных или намагничиваемых (способных к намагничиванию) частиц пигмента, в частности частиц оптикопеременного пигмента (пигмента с изменяющимися оптическими характеристиками), в покрытии,нанесенном на такую нить или полосу, а также к способу и устройству для получения такой нити или полосы. Предшествующий уровень техники Специалистам в данной области техники известны защитные нити, вводимые в основу, которые применяют в качестве эффективных средств для защиты обеспечительных документов и банкнот от подделки. Такие средства рассмотрены, например, в патентных документах US 0964014, US 4652015,US 5068008, US 5324079, WO 90/08367, WO 92/11142, WO 96/04143, WO 96/39685, WO 98/19866,EP 0021350 A, EP 0185396 A, EP 0303725 A, EP 0319157 A, EP 0518740 A, EP 0608078 A, EP 0635431 А иEP 1498545 А, а также в цитируемых в них документах. Защитная нить представляет собой волокно из металла или полимерного материала, вводимое во время изготовления в основу, на которой печатают обеспечительные документы или банкноты. Таким образом, защитная нить может быть полностью введена в лист основы или может быть частично введена в основу, а частично находиться на ее поверхности ("ныряющая нить", англ. "window-thread"), или может быть зафиксирована на поверхности основы или соединять две отдельные части листа основы; такие нити также называются полосами. На защитной нити или полосе могут находиться и обычно имеются особенные элементы защиты,пригодные для общедоступной аутентификации и/или машинной (автоматической) аутентификации обеспечительного документа, в частности банкноты. Подходящие для этих целей элементы защиты представляют собой, например, металлизацию, люминесцентное соединение (введенное внутрь или нанесенное с помощью печати поверх нити или полосы), микротекст, магнитный элемент и т.д. Из-за технических ограничений при промышленном изготовлении защитную нить или полосу, находящуюся в рулоне, вводят в бесконечный лист материала основы, например в бумагу для денежных знаков, длина которой составляет несколько сотен метров. Такую нить или полосу обычно получают соответствующей нарезкой полотна из обработанной особым образом (т.е. металлизированной, с нанесенной печатью, ламинированной и т.д.) полимерной фольги (например, моно- или биориентированной фольги из полипропилена (ПП), поливинилхлорида (ПВХ) или полиэтилентерефталата (ПЭТ, получая требуемые рулоны, содержащие защитную нить или полосу. В обычном примере осуществления на одну из сторон полимерной фольги нанесено металлизированное покрытие и/или печать. Дополнительно, металлизация может быть выполнена в виде знаков позитивной или негативной печати. В более сложном примере осуществления полимерная фольга представляет собой ламинированную структуру, состоящую из двух полимерных слоев фольги, соединенных друг с другом ламинированием, между которым заключены элементы защиты, например напечатанные знаки и/или металлизация. Оптикопеременный магнитный пигмент (англ. "optically variable magnetic pigment", сокращенноOVMP) и оптикопеременные магнитные краски (англ. "optically variable magnetic inks", сокращенноOVMI), включающие OVMP, известны специалистам в данной области техники и описаны, например, в патентных публикациях US 4838648, WO 02/073250, ЕР 686 675, WO 03/00801, US 6838166 иWO 2007/131833. Такие краски могут быть нанесены или напечатаны в виде простых покрытий (т.е. покрывающих всю поверхность) или в виде структурированных покрытий (т.е. знаков). Частицы оптикопеременного пигмента в оптикопеременном магнитном покрытии могут быть сориентированы после выполнения печати, пока покрытие еще находится "в сыром", т.е. неотвержденном,состоянии, при помощи наложения подходящего неструктурированного или структурированного магнитного поля, и затем зафиксированы в соответствующих положениях и ориентациях за счет отверждения композиции покрытия на основе. Материалы и методика ориентации магнитных или намагничиваемых частиц в композиции покрытия и соответствующие комбинированные способы печати/магнитной ориентации рассмотрены в патентных публикациях US 2418479, US 2570856, US 3791864, DE 2006848 A,US 3676273, US 5364689, US 6103361, US 2004/0051297, US 2004/0009309, EP 710508 A, WO 02/090002,WO 03/000801, WO 2005/002866 и US 2002/0160194, а также в публикации WO 2008/046702 заявителя настоящего изобретения. Изделия, включающие магнитоориентированные частицы в отвержденном покрытии, нанесенном на прозрачную или непрозрачную основу, известны в данной области техники, например описаны в публикации WO 2008/009569. Тем не менее, применение защитных нитей или полос сопряжено с определенной технической проблемой, которая состоит в том, что они должны i) содержать повторяющееся в продольном направлении бесстыковое изображение; ii) длина повторяющейся части (период) такого изображения должна быть меньше ширины, предпочтительно меньше половины ширины банкноты или обеспечительного документа, в который введены нити или полосы. Эти требования нужны для того, чтобы i) было не нужно отрезать какие-либо части основы обеспечительного документа или выравнивать печать банкноты или обеспечительного документа относительно информации, находящейся на нити или полосе, поскольку такая информация расположена непрерывно(без скачков) вдоль защитной нити или полосы, и чтобы ii) по меньшей мере один целый период информации, находящейся на нити или полосе, присутствовал на/в каждой банкноте или обеспечительном документе, обеспечивая однозначную аутентификацию последних. Ранее эти требования не всегда соблюдались при работе с магнитоориентированными частицами,находящимися в отвержденном покрытии, нанесенном на основу. Сущность изобретения Нить или полоса согласно настоящему изобретению, предпочтительно предназначенная для введения в основу или на основу ценного документа или денежного знака, включает полимерную фольгу, на которую нанесено отвержденное покрытие, включающее ориентированные магнитные или намагничиваемые частицы пигмента, где ориентация частиц пигмента представляет собой графическую информацию, при этом защитная нить или полоса отличается тем, что графическая информация представляет собой повторяющееся бесстыковое изображение (изображение без стыков), имеющее подходящую длину повторяющейся части. В контексте настоящего изобретения термин "отвержденный" означает, что оптикопеременные магнитные или намагничиваемые частицы пигмента зафиксированы в соответствующих положениях и ориентациях внутри покрытия."Подходящая длина повторяющейся части" (период) означает длину, составляющую меньше ширины, предпочтительно меньше половины ширины документа, в который должна быть введена нить или полоса. Предпочтительные магнитные или намагничиваемые частицы пигмента, подходящие для осуществления настоящего изобретения, представляют собой частицы пластинчатой или игольчатой формы, поскольку они хорошо подвергаются ориентации в магнитном поле и демонстрируют выраженное изменение оптических характеристик в зависимости от их ориентации в покрытии. Еще более предпочтительными являются оптические интерференционные пигменты, которые демонстрируют изменение отраженного или прошедшего цвета в зависимости от их ориентации в покрытии. Наиболее предпочтительными частицами пигмента для осуществления настоящего изобретения являются оптикопеременные магнитные тонкослойные интерференционные пигменты, включающие пять слоев типа A/D/M/D/A, например, описанные в патенте US 4838648, и включающие семь слоев типа(MgF2) или диоксида кремния (SiO2); M означает магнитный слой, обычно никеля (Ni) или железа (Fe) или кобальта (Со) или одного из их сплавов, и R означает слой отражателя, обычно алюминия (Al). В контексте настоящего изобретения термин "магнитный" относится к материалу, который сам по себе является источником магнитного поля. Термин "намагничиваемый" относится к материалу, который реагирует на приложение магнитного поля в соответствии с ферромагнитным или ферримагнитным механизмом, но не является источником магнитного поля. В контексте настоящего описания ориентированные магнитные или намагничиваемые частицы пигмента (OVMP) означают частицы пигмента, которые присутствуют в покрытии в ориентации, отличающейся от ориентации, которую они бы имели после простой печати."Графическая информация" означает знаки, схемы, изображения и информацию любого другого типа, которую можно идентифицировать визуально. Согласно настоящему изобретению графическую информацию в покрытии получают посредством ориентации магнитных или намагничиваемых частиц пигмента, содержащихся в покрытии. В предпочтительном примере осуществления настоящего изобретения отвержденное покрытие представляет собой структурированное покрытие в виде знаков, которое наносят краской с помощью соответствующего способа печати. Графическая информация, полученная с помощью магнитной ориентации, обычно отличается от напечатанных знаков структурированного покрытия; тем не менее, она также может совпадать со знаками структурированного покрытия. Таким образом, настоящее изобретение позволяет вводить в защитную нить или полосу два разных элемента защиты, т.е. напечатанные видимые знаки и графическую информацию, полученную с помощью магнитной ориентации, за один проход печатного станка и нанесением одной типографской краски,что позволяет повышать уровень защиты защитной нити или полосы при сохранении повышенной эффективности производства. Видимая графическая информация, полученная с помощью магнитной ориентации, также может быть считана машинным способом, поскольку расположенные определенным образом магнитные или намагничиваемые частицы, находящиеся в напечатанной и отвержденной композиции покрытия, созда-2 024013 ют магнитные поля или взаимодействуют с магнитными полями, и, таким образом, их локальное распределение и ориентация могут быть обнаружены и определены соответствующим оборудованием. Важный отличительный признак защитной нити или полосы согласно настоящему изобретению состоит в том, что графическая информация, полученная с помощью магнитной ориентации, и напечатанные видимые знаки, если таковые имеются, расположены в виде бесстыкового повторяющегося изображения, имеющего подходящую длину повторяющейся части (периода), вдоль продольной оси защитной нити или полосы. Учитывая ограничения, накладываемые условиями изготовления банкнот (т.е. изготовления основы и печати) и использования банкнот (т.е. аутентификации защитной нити или полосы в банковских автоматах), защитные нити или полосы должны быть введены в продольном направлении в полотно основы,но должны проявляться в банкноте в поперечном направлении, которое обычно составляет меньше 10 см и обычно порядка 7 см. Таким образом, период повторяющегося изображения не должен превышать 7 см, предпочтительно не должен превышать 3,5 см и еще более предпочтительно не должен превышать 2 см. При описанных ограничениях размеров длины повторяющейся части получение на полимерной фольге бесстыкового напечатанного повторяющегося изображения нанесением оптикопеременной магнитной краски требует особых средств и методик производства (т.е. печати). Было обнаружено, что одним из подходящих способов печати, обеспечивающих надлежащее перенесении жидкой краски, содержащей магнитные или намагничиваемые частицы пигмента, на плоскую полимерную основу, является ротационная глубокая печать (ротогравюра) с использованием специальным образом гравированного бесстыкового (без стыков на изображении) формного цилиндра для глубокой печати. Следует отметить, что растровые ячейки в формном цилиндре для ротационной глубокой печати должны быть достаточно большими, чтобы соответствовать повышенным размерам магнитных или намагничиваемых частиц пигмента, которые, в частности, могут представлять собой чешуйки с диаметром от 5 до 50 мкм и толщиной порядка 1 мкм. Обычно используют ячейки, размер которых по меньшей мере в два раза превышает диаметр частиц пигмента. Как было обнаружено, другим подходящим способом для нанесения на полимерную фольгу с помощью краски, содержащей магнитные или намагничиваемые частицы пигмента, бесстыковых повторяющихся изображений при условии малой длины повторяющейся части является трафаретная печать с использованием бесстыкового ротационного трафарета (например, поставляемого Stork Prints BV, Boxmeer, Нидерланды). В этом случае также обычно применяют размер ячейки трафарета, по меньшей мере в два раза превышающий средний диаметр частиц пигмента. В качестве дополнительного способа может быть использована флексографическая печать с нанесением краски с помощью анилоксового валика/ракеля. Анилоксовый валик включает ячейки для ротационной глубокой печати, с помощью которых производится дозирование жидкой краски на бесконечную форму для флексографической высокой печати, которая представляет собой гибкую поверхность для типографской печати, переносящую краску на основу, на которую наносят печатные знаки. Флексографическая печать позволяет получать удовлетворительное качество, если частицы пигмента имеют небольшие размеры и более низкое качество в случае частиц пигмента, имеющих выраженную пластинчатую форму, которые плохо переносятся с одной поверхности на другую. Обычно используют размер ячейки анилоксового валика, по меньшей мере в два раза превышающий средний диаметр частиц пигмента. Во всех случаях структура поверхности для печати должна представлять собой бесстыковое повторяющееся изображение; другими словами, длина окружности печатного цилиндра или бесконечной флексографической формы для высокой печати должна быть точно кратной длине повторяющейся части(периоду) наносимого повторяющегося изображения. В предпочтительном примере осуществления отвержденное покрытие, включающее магнитные или намагничиваемые частицы оптикопеременного пигмента, применяют в сочетании с цветным, темным или металлизированным фоновым покрытием. Фоновое покрытие может быть нанесено или напечатано при выполнении предшествующего, последующего или отдельного этапа. Если защитная нить или полоса будет рассматриваться через полимерную фольгу, то фоновое покрытие должно быть нанесено в виде второго покрытия, после нанесения (и отверждения) оптикопеременной магнитной краски. В зависимости от технических и эстетических требований могут быть нанесены дополнительные покрытия, например пигментные покрытия, придающие цвет и/или непрозрачность, или адгезионные покрытия, фиксирующие нить или полосу внутри или на поверхности основы ценного документа или банкноты. Согласно дополнительному особому примеру осуществления настоящего изобретения защитная нить или полоса представляет собой ламинированную нить или полосу, включающую отвержденное покрытие, получаемое с применением краски, включающей магнитные или намагничиваемые частицы оптикопеременного пигмента, которая заключена между первой полимерной фольгой и второй полимерной фольгой. В другом дополнительном примере осуществления защитная нить или полоса согласно настоящему изобретению представляет собой ламинированную нить или полосу, получаемую ламинированием совмещенных друг с другом первой полимерной фольги, на которую нанесена первая печатная информация, и второй полимерной фольги, на которую нанесена вторая печатная информация, дополняющая первую печатную информацию. Для выполнения совместного ламинирования совмещенных друг с другом двух листов фольги,имеющих взаимно дополняющую печатную информацию, требуется высокоточное оборудование для печати и ламинирования, обеспечивающее повышенную защиту от фальсификации получаемой таким образом нити или полосы. Защитная нить или полоса согласно настоящему изобретению, включающая отвержденное покрытие, наносимое краской, включающей магнитные или намагничиваемые частицы пигмента, также может включать дополнительные защитные материалы, выбранные из группы, состоящей из люминесцентных красителей и пигментов, красителей и пигментов, поглощающих инфракрасное излучение, а также из металлсодержащих, магнитных и интерференционных пигментов. Кроме того, такие дополнительные защитные материалы могут быть включены в одно и то же покрытие или по меньшей мере в один отдельный слой покрытия. Защитная нить или полоса согласно настоящему изобретению может дополнительно включать слой микролинз или голографический слой, где голографический слой может представлять собой объемную голограмму или металлизированную, деметаллизированную или частично деметаллизированную (в виде знаков) поверхностную голограмму. По меньшей мере на одну из поверхностей защитной нити или полосы согласно настоящему изобретению может быть нанесено адгезионное покрытие, известное в данной области техники, обеспечивающее фиксацию на защитной основе. Для этой цели обычно используют термореактивные клеи, которые приклеиваются к волокнам бумаги на завершающем этапе обезвоживания и сушки бумаги. Предпочтительная ширина защитной нити или полосы согласно настоящему изобретению составляет от 0,5 до 30 мм. Нить или полосу получают, нарезая полотно необязательно ламинированной полимерной фольги с нанесенной печатной информацией и покрытием и на нити подходящей ширины и сматывая их в рулоны. Изобретение дополнительно относится к способу получения защитной нити или полосы для введения в основу для ценных документов или денежных знаков, который включает следующие этапы: а) нанесение на полимерную фольгу композиции покрытия, включающей магнитные или намагничиваемые частицы пигмента;b) ориентация магнитных или намагничиваемых частиц пигмента в покрытии на полимерной фольге посредством наложения структурированного соответствующим образом магнитного поля таким образом, что ориентированные частицы пигмента образуют графическую информацию;c) отверждение покрытия, включающего ориентированные магнитные или намагничиваемые частицы пигмента для фиксации магнитных или намагничиваемых частиц оптикопеременного пигмента в соответствующих положениях и ориентациях; у) необязательное нанесение адгезионного покрытия по меньшей мере на одну поверхность полимерной фольги;z) нарезка полимерной фольги, на которую нанесено отвержденное покрытие, включающее ориентированные магнитные или намагничиваемые частицы оптикопеременного пигмента, на нити или полосы; при этом способ отличается тем, что графическую информацию получают с помощью магнитоориентирующего цилиндра, включающего повторяющуюся бесстыковую схему генерации магнитного поля с подходящей длиной повторяющейся части. Предпочтительные магнитные или намагничиваемые частицы пигмента, которые могут быть включены в композицию покрытия, выбирают из частиц пластинчатой или игольчатой формы; особенно предпочтительными являются магнитооптические интерференционные пигменты, которые демонстрируют изменение отраженного или прошедшего цвета в зависимости от их ориентации в покрытии; и наиболее предпочтительными являются оптикопеременные магнитные тонкослойные интерференционные пигменты, включающие пять слоев, например, описанные в патенте US 4838648, и включающие семь слоев, например, описанные в патентной публикации WO 02/073250, упомянутые выше. Полимерная фольга предпочтительно представляет собой фольгу из полиэтилентерефталата (ПЭТ,сложного полиэфира). Тем не менее, могут быть использованы другие полимерные материалы, например моно- или биориентированный полипропилен (ПП), поливинилхлорид (ПВХ) или формоустойчивые сорта полиэтилена (ПЭ). Нанесение способом печати на полимерную фольгу композиции покрытия, включающей магнитные или намагничиваемые частицы пигмента, с последующей ориентацией частиц пигмента в покрытии посредством наложения структурированного соответствующим образом магнитного поля и отверждением напечатанной и "ориентированной" краски может быть выполнено в виде одноэтапной промышленной операции, в которой с помощью одной краски могут быть получены два независимых "слоя информа-4 024013 ции" (напечатанные знаки и графическая информация, полученная с помощью магнитной ориентации). Способ может включать нанесение более чем одного напечатанного слоя. В предпочтительном примере осуществления способ включает дополнительный этап:d) нанесение на отвержденное покрытие, полученное в этапе с), цветного, темного или металлизированного фонового покрытия, включающего ориентированные магнитные или намагничиваемые частицы оптикопеременного пигмента. Фоновое покрытие может быть нанесено множеством способов нанесения покрытия, известных специалистам в данной области техники, например печатью краской, включающей цветные или темные пигменты или красители, или нанесением металлического покрытия в высоком вакууме (предпочтительно алюминиевого покрытия); после этапа нанесения покрытия в высоком вакууме может быть необязательно выполнен этап селективной деметаллизации (например, согласно информации, изложенной Crane в публикации US 4652015) с образованием в металлическом покрытии знаков. Получаемое покрытие или по меньшей мере один отдельно наносимый слой покрытия может включать дополнительные защитные материалы, выбранные из группы, состоящей из люминесцентных красителей и пигментов, красителей и пигментов, поглощающих инфракрасное излучение, а также металлсодержащих, магнитных и интерференционных пигментов. Также может быть нанесен слой, содержащий микролинзы, или голографический слой, который может представлять собой объемную голограмму или металлизированную, деметаллизированную или частично деметаллизированную (в виде знаков) поверхностную голограмму. По меньшей мере на одну из поверхностей полимерной фольги может быть нанесено адгезионное покрытие, известное в данной области техники, обеспечивающее фиксацию на защитной основе после введения нити или полосы в основу или на основу. Способ может дополнительно включать альтернативный или дополнительный этап: е) нанесение второй полимерной фольги ламинированием на полимерную фольгу, имеющую покрытие, с образованием ламинированной структуры, в которой отвержденное покрытие, включающее ориентированные магнитные или намагничиваемые частицы оптикопеременного пигмента, заключено между первой полимерной фольгой и второй полимерной фольгой. Этап е) может быть выполнен вместо этапа d) или в альтернативном варианте после этапа d). Поверхность ламинирования на второй полимерной фольге может иметь покрытие, например,предназначенное для упрощения выполнения ламинирования. В частности, такое покрытие может быть цветным, темным или металлизированным фоновым покрытием. В предпочтительном примере осуществления способа на вторую полимерную фольгу нанесена вторая печатная информация, которая дополняет первую печатную информацию, нанесенную на первую полимерную фольгу. Термин "дополняющий" означает, что вторая печатная информация дополняет первую таким образом, что только обе эти печатные информации вместе образуют полную информацию. Печать дополняющих знаков по отдельности на двух листах фольги, которые соединяют ламинированием после приведения в полное соответствие, требует применения высокоточного оборудования для печати и ламинирования, что повышает защищенность от фальсификации получаемых таким образом нитей или полос. В предпочтительном способе согласно настоящему изобретению нанесение на первую полимерную фольгу печати с помощью краски, включающей магнитные или намагничиваемые частицы пигмента,выполняют способом печати, выбранным из группы, состоящей из ротационной глубокой печати с использованием бесстыкового гравированного печатного цилиндра, трафаретной печати с использованием бесстыкового ротационного трафарета и флексографической печати с использованием модуля, включающего анилоксовый валик/ракель, в котором печатная поверхность представляет собой бесстыковое повторяющееся изображение, т.е. поверхность печатного цилиндра или бесконечной флексографической формы для высокой печати в точности кратна длине повторяющейся части (периоду) печатаемой повторяющейся изображения. В предпочтительном способе согласно настоящему изобретению ориентацию магнитных или намагничиваемых частиц пигмента в нанесенном печатью покрытии, выполняемую таким образом, что ориентированные частицы пигмента образуют графическую информацию, производят с помощью магнитоориентирующего цилиндра, внешняя поверхность которого представляет собой гравированную пластину, генерирующую постоянное магнитное поле, например, описанную в патентной публикацииWO 2005/002866 и в патентной публикации WO 2008/046702. В предпочтительном способе согласно настоящему изобретению отверждение покрытия, нанесенного способом печати на основу, выполняют с помощью способа, выбранного из физической сушки с испарением растворителя, и наиболее предпочтительно отверждением при облучении пучком электронов или УФ-светом. Преимуществом радиационного отверждения является практически мгновенное застывание краски, что предотвращает перегруппировку уже сориентированных магнитных частиц внутри слоя краски. Особенно предпочтительным является отверждение при непосредственном облучении УФ-светом на магнитоориентирующем цилиндре, так что ориентация магнитных или намагничиваемых частиц пиг-5 024013 мента в покрытии и инициирование отверждения покрытия происходят одновременно. После облучения УФ-светом покрытие затвердевает менее чем за 1 с. Таким образом, непосредственное облучение УФсветом на магнитоориентирующем цилиндре обеспечивает максимальное сохранение графической информации, создаваемой при проведении этапа магнитной ориентации. Наконец, при выполнении последнего этапа способа (этапа z полученное полотно фольги нарезают, получая защитные нити или полосы, ширина которых составляет от 0,5 до 30 мм и защитные нити или полосы сматывают в рулоны, которые используют в дальнейшем. Защитные нити или полосы могут быть введены в основы любого типа или нанесены на основы любого типа для защиты от фальсификации, в частности, бумажные и полимерные основы, применяемые для изготовления денежных знаков, ценных документов, удостоверяющих (идентификационных) документов (ID), транспортных билетов или печатей об уплате налога. Изобретение также относится к устройству для магнитной ориентации магнитных или намагничиваемых частиц пигмента в покрытии, нанесенном печатью на полимерную фольгу, применяемую для получения защитных нитей или полос. Устройство для магнитной ориентации магнитных или намагничиваемых частиц пигмента в нанесенном печатью покрытии представляет собой цилиндр, имеющий намагниченную внешнюю поверхность, намагничивание которой структурировано и соответствует, например, повторяющемуся бесстыковому изображению с подходящей длиной повторяющейся части; другими словами, длина окружности цилиндра в точности кратна периоду (длине повторяющейся части) повторяющегося изображения. Магнитоориентирующий цилиндр может быть получен наматыванием гибкой пластины, несущей магнитно зафиксированную в виде постоянного магнитного поля графическую информацию (например,изготовленную из материала пластоферрит ("Plastoferrite", вокруг цилиндрического несущего корпуса и ее фиксацией в таком положении, что приводит к получению бесстыкового повторяющегося намагничиваемого изображения на всей круговой поверхности магнитоориентирующего цилиндра. Намагниченная пластина, генерирующая постоянное магнитное поле, может представлять собой гравированную пластину, генерирующую постоянное магнитное поле, например, описанную в патентных публикацияхWO 2005/002866 и WO 2008/046702. В предпочтительном примере осуществления магнитоориентирующий цилиндр имеет бесстыковое покрытие из "полимерного магнита", в которое введена бесстыковая повторяющаяся схема намагничивания. В альтернативном варианте на внешней цилиндрической поверхности бесстыкового цилиндра,имеющего покрытие, может быть выгравировано бесстыковое повторяющееся изображение, после чего поверхность может быть намагничена, как описано в патентной публикации WO 2005/002866. Рассмотренный бесстыковой магнитоориентирующий цилиндр, имеющий покрытие, может быть успешно применен для получения защитной нити или полосы согласно настоящему изобретению в сочетании с соответствующим бесстыковым формным цилиндром для глубокой печати или бесстыковым ротационным трафаретным цилиндром, который перемещают в режиме, согласованном с движением магнитоориентирующего цилиндра, поскольку такое сочетание позволяет добиваться механической стабильности бесстыкового покрытия и производить печать и ориентацию с высокой скоростью. Магнитоориентирующий цилиндр согласно изобретению может дополнительно включать постоянные магниты или электромагниты, расположенные внутри цилиндрического несущего корпуса, обеспечивающие получение эффекта, описанного в патентной публикации WO 2008/046702 заявителя настоящего изобретения. Особенно предпочтительны варианты расположения магнитов с механической фиксацией в определенных положениях, которая удерживает магниты от перемещения под действием магнитных сил, создаваемых между магнитами. Дополнительно изобретение относится к способу получения бесстыкового магнитоориентирующего цилиндра с покрытием, где способ включает следующие этапы:a) нанесение на цилиндрический несущий корпус покрытия из полимерного материала, включающего в качестве материала наполнителя порошок из высококоэрцитивного (магнитно-жесткого) материала, имеющего свойства постоянного магнита, и отверждение полимерного материала, приводящее к получению бесстыкового цилиндра с покрытием;b) необязательная правка внешней поверхности цилиндра с покрытием с целью получения цилиндра стандартного диаметра;c) намагничивание внешней поверхности цилиндра, полученного при выполнении этапа а) или этапа b), для получения на цилиндре повторяющейся бесстыковой схемы генерации магнитного поля. Нанесение и отверждение покрытия могут быть выполнены либо с помощью нанесения горячей расплавленной термопластической композиции и ее затвердевания при охлаждении, либо с помощью нанесения композиции предшественника пластизоля (Plastisol) и ее отверждения при нагревании с образованием твердого пластизоля. Полимерный материал может быть выбран из термопластических материалов, обычно применяемых для получения "полимерных магнитов", например полиэтилена или полиамида. Полиэтилен низкой плотности (ПЭНП) (англ. Low Density Poly-Ethylene, сокращенно LDPE) плавится при нагревании и может быть использован для получения полимерных магнитных композиций (H.S. Gokturk et al. ANTEC'92; Annual Technical Conference of the Society of Plastics Engineers, Detroit, MI, May 1992; с. 491-494; Journal of Applied Polymer Science, Vol. 50, 1891-1901, (1993. Магниты из полимеров и каучуков впервые были описаны во французском патенте FR 1135734 (M.J. Dedek; 1955). В патентной публикацииJP 56000851 А 2 (Komeno Hiroshi; 1981) описана полимерная магнитная композиция на основе термопластического полиамидного полимера. См. также Н. Stblein, "Hard Ferrites и Plastoferrites", в публикацииFerromagnetic Materials, том 3, изд. Е.Р. Wohlfarth, North-Holland Publishing Company, 1982, глава 7,с. 441-602. Нанесение покрытия на цилиндрический несущий корпус может быть выполнено, например, аналогично методике, описанной в публикации Т. Sakai et al., Intern. Polymer Processing, 6, 26-34 (1991), где изложен способ изготовления полимерных магнитов с использованием в качестве термопластического связующего вещества Нейлона 6, а в качестве высококоэрцитивного наполнителя на основе постоянного магнита - порошка гексаферрита стронция (SrO6Fe2O3) с размером частиц 1,1-1,2 мкм. В альтернативном варианте нанесение покрытия на цилиндрический несущий корпус может быть выполнено согласно методикам, изложенным в патентах US 3785286, US 3900595 и US 4054685, в которых описан способ нанесения покрытия из пластизоля с использованием поливинилхлорида (ПВХ) в комбинации с одним или более пластификаторами и стабилизаторами. Пластизольную композицию,включающую наполнитель на основе постоянного магнита, получают, наносят на цилиндрический несущий корпус при температурах от 40 до 50 С и отверждают при температурах от 200 до 250 С. Покрытие из пластизоля наносят в виде нескольких слоев и толщина каждого слоя составляет от 0,3 до 1 мм, а общая толщина составляет от 2 до 3,5 мм. Примеры порошков из высококоэрцитивного материала, имеющего свойства постоянного магнита,которые могут быть применены в качестве наполнителей, включают "гексаферриты", имеющие формулуMFe12O19, например гексаферрит стронция (SrO6Fe2O3) или гексаферрит бария (BaO6Fe2O3), "жесткие ферриты", имеющие формулу MFe2O4, например феррит кобальта (CoFe2O4) или магнетит (Fe3O4), в которых М представляет собой ион двухвалентного металла, и их изоструктурные производные, полученные замещением, а также сплавы самария и кобальта, и сплавы редкоземельных элементов, железа и бора (RE2Fe14B, например "неодимовые магниты" Nd2Fe14B), в которых RE представляет собой ион трехвалентного редкоземельного элемента или смесь ионов трехвалентных редкоземельных элементов. Предпочтительно порошки из высококоэрцитивного материала, имеющего свойства постоянного магнита, используют в композиции в размагниченном состоянии для предотвращения магнитной агломерации частиц магнитного порошка. Размагничивание ("дегауссинг") магнитных материалов представляет собой операцию, известную специалистам в данной области техники. Предпочтительно намагничивание выполняют после нанесения композиции на требуемый участок и ее отверждения. Необязательный этап правки представляет собой простую операцию механического удаления, выполняемую на токарном станке. Ее выполняют для получения точных механических размеров, чтобы длина окружности цилиндра была точно кратной периоду (длине повторяющейся части) повторяющейся схемы намагничивания. Структурированное намагничивание поверхности цилиндра может быть выполнено способом, известным специалисту в данной области техники, например, с применением магнитного пишущего элемента согласно US 3011436 (Berry) или, в соответствии с электромагнитной и механической аналогией описания Berry, введением требуемой повторяющейся схемы намагничивания с помощью электромагнитного пишущего элемента с механическим приводом. В особенно предпочтительном примере осуществления способа этап с) включает этап гравировки: с) нанесение гравировкой на внешнюю поверхность цилиндра с покрытием, полученного при выполнении этапа а) или этапа b), повторяющегося бесстыкового изображения и намагничивание цилиндра. Гравировка и намагничивание внешней поверхности цилиндра может быть выполнена, как описано в патентной публикации WO 2005/002866. В частности, гравировка может быть выполнена с использованием инструментов для удаления материала, выбранных из группы, включающей механические инструменты для удаления, инструменты для удаления под действием струи газа или жидкости и лазерные инструменты для удаления материала. Намагничивание может быть произведено до или после проведения этапа гравировки. Силовые линии магнитного поля могут быть направлены перпендикулярно поверхности цилиндра, а также в наклонных направлениях по отношению к поверхности цилиндра, или направление силовых линий магнитного поля может совпадать с направлением поверхности цилиндра. Кроме того, намагничивание внешней поверхности цилиндра может быть произведено в комбинации с расположением магнитов внутри цилиндрического несущего корпуса, как описано в патентной публикации WO 2008/046702; при этом магниты могут представлять собой как постоянные магниты, так и электромагниты. Ниже приведено более подробное описание некоторых примеров осуществления изобретения, сопровождаемое графическими материалами. Краткое описание графических материалов На фиг. 1 схематически представлено поперечное сечение первого примера осуществления защитной нити или фольги согласно настоящему изобретению. На фиг. 2 схематически представлено поперечное сечение второго примера осуществления защитной нити или фольги согласно настоящему изобретению. На фиг. 3 схематически представлено поперечное сечение третьего примера осуществления защитной нити или фольги согласно настоящему изобретению. На фиг. 4 схематически представлено поперечное сечение четвертого примера осуществления защитной нити или фольги согласно настоящему изобретению. На фиг. 1-4 разные слои означают следующее: 1 а: пленка из полиэтилентерефталата (ПЭТ); 2 а: слой краски, содержащей магнитоориентированные пигменты; 3 а: слой черной краски; 4 а: слой белой краски; 5 а, с: слои термореактивного клея; 5b: слои клея для ламинирования; 6 а: слой невидимой флуоресцентной краски. На фиг. 5 схематически представлен вид специализированного печатного станка для печати на полотне фольги, с помощью которого могут быть получены защитные нити и полосы согласно настоящему изобретению. Описание различных деталей механизма:G1, 2, 3: модули глубокой печати; М, R: модули магнитной ориентации (цилиндры). Магнитная ориентация может быть выполнена на одном или на другом цилиндре в зависимости от того, какое печатное устройство применяют для нанесения краски, включающей магнитные или намагничиваемые частицы. Н 1, 2, 3, 4: модули сушки горячим воздухом;U1, 2, 3, 4: модули сушки под действием УФ-излучения. На фиг. 6 А представлен вид спереди образца полотна, полученного в примере 1 (до нарезки). На фиг. 6 В представлен образец банкноты, напечатанной на основе, включающей "ныряющую" нить, полученную согласно примеру 1. Описание примеров осуществления изобретения Пример 1. В первом примере приведено описание оптикопеременной магнитной защитной нити согласно настоящему изобретению. Поперечное сечение защитной нити схематично изображено на фиг. 1. Нить может быть получена нанесением печати на полимерную фольгу с помощью специализированного печатного станка, например станка, схематично представленного на фиг. 5, включающего модули (G1, G2 иG3) глубокой печати, модуль (S1) трафаретной печати и модули (М, R) магнитной ориентации, с последующей нарезкой фольги с нанесенной печатью, включающей следующие этапы.a) На пленку из ПЭТ толщиной 15 мкм (1 а) с помощью модуля (S1) трафаретной печати наносят информацию, используя краску, отверждаемую под действием УФ-излучения, содержащую оптикопеременные магнитные пигменты (слой 2 а), описанную в примере 2 (базовая формула) патентной публикации WO 2007/131833. Обычно выбирают трафарет, позволяющий получать слой сухой краски толщиной 18 мкм. На свеженапечатанный ("сырой") слой краски воздействуют магнитными полями, создаваемыми магнитоориентирующим цилиндром (М). Цилиндр имеет магнитное покрытие из полиэтилена толщиной 2 мм, включающее 75 мас.% гексаферрита стронция. Схема намагничивания поверхности магнитного покрытия состоит из спиралевидного изображения с чередующейся полярностью в виде дорожек шириной 1,5 мм; расстояние между дорожками одной полярности составляет 3 мм, а угол направления дорожек относительно направления печати составляет 45. Таким образом, оптикопеременные магнитные пигменты, содержащиеся в нанесенной печатью краске, ориентированы и в красочном слое получено определенное графическое изображение, например, представленное на фиг. 6 А. Краску отверждают при пропускании полотна под модулями для сушки (Н 1) горячим воздухом и (U1) УФ-излучением.b) Затем поверх ориентированного и отвержденного слоя магнитной краски с помощью следующего модуля G1 глубокой печати наносят слой черной краски на основе растворителя (слой 3a). Слой краски сушат с помощью модуля Н 2 для сушки горячим воздухом. Обычно выбирают формный цилиндр для глубокой печати, позволяющий получать слой сухой краски толщиной 3 мкм.c) Затем поверх черной краски с помощью следующего модуля G2 глубокой печати наносят белую краску (слой 4 а) на основе растворителя и сушат с помощью модуля Н 3 для сушки горячим воздухом. Обычно выбирают формный цилиндр для глубокой печати, позволяющий получать слой сухой краски толщиной 3 мкм.d) Затем поверх белой краски с помощью следующего модуля G3 глубокой печати наносят слой (5 с) термореактивного клея на основе растворителя и сушат с помощью модуля Н 4 для сушки горячим воздухом. Обычно выбирают формный цилиндр для глубокой печати, позволяющий получать клеевой слой толщиной 4 мкм. Следует учитывать, что температура полотна должна оставаться ниже температуры активации клея.e) При дополнительном проходе станка, на другую сторону ПЭТ пленки с помощью модуля G3 глубокой печати наносят слой (5 а) термореактивного клея на основе растворителя и сушат с помощью модуля Н 4 для сушки горячим воздухом. Обычно выбирают формный цилиндр для глубокой печати, позволяющий получать клеевой слой толщиной 4 мкм. Следует учитывать, что температура полотна должна оставаться ниже температуры активации клея.f) Наконец, полотно нарезают на нити шириной 3 мм, которые сматывают в рулоны для введения в виде ныряющей нити в защитную бумагу на основе хлопка (в процессе получения бумаги). На фиг. 6 В представлен образец банкноты, напечатанной на основе, включающей ныряющую нить,полученную, как описано выше. Пример 2. Во втором примере приведено описание защитной нити, включающей слой оптикопеременной магнитной краски, заключенный между двумя листами полимерной фольги. Поперечное сечение защитной нити схематично представлено на фиг. 2. Первую часть, состоящую из слоев 1 а-4 а, получают в соответствии с последовательностью этапов а)-с), описанной в предшествующем примере, за исключением того,что для уменьшения общей толщины готовой структуры вместо пленки толщиной 15 мкм применяли ПЭТ пленку (1 а) толщиной 12 мкм. Затем первую часть, состоящую из слоев 1 а-4 а, соединяли ламинированием со второй частью, состоящей из ПЭТ пленки (1b) толщиной 8 мкм, на которую был нанесен слой(5b) покрытия из клея для ламинирования толщиной 4 мкм. Клей для ламинирования представляет собой полиуретановую систему на основе растворителя, наносимую на вторую ПЭТ пленку (1b) глубокой печатью. При выполнении завершающего этапа, на каждую сторону полученной слоистой структуры (ламината) глубокой печатью наносят слои термореактивного клея (5 а и 5 с) (толщина сухого слоя обычно составляет 4 мкм). Наконец, полотно нарезают на нити шириной 3 мм, которые сматывают в рулоны для введения в виде ныряющей нити во время изготовления защитной бумаги на основе хлопка. Пример 3. В третьем примере приведено описание оптикопеременной магнитной защитной нити, дополнительно имеющей люминесцентные свойства. Поперечное сечение защитной нити схематично представлено на фиг. 3. Защитная нить получена так же, как и в примере 1, за исключением того, что на ПЭТ пленку сначала был нанесен слой (6 а) флуоресцентной краски на основе растворителя. Обычно выбирают формный цилиндр для глубокой печати, позволяющий получать слой сухой краски толщиной 2 мкм. Флуоресцентный пигмент должен быть выбран таким образом, чтобы он выдерживал последующую тепловую обработку, производимую при введении нити в защитную основу. Кроме того, рассеяние света этим слоем после введения в матрицу краски должно быть достаточно низким, чтобы не оказывать негативного влияния на слой (2 а), создающий оптический эффект. Этим требованиям соответствует композиция краски на основе растворителя, включающая 3% Lumilux CD 382 (Honeywell), полиуретан (ПУ) и поливинилбутираль (ПВБ). Наконец, полотно нарезают на нити шириной 3 мм, которые сматывают в рулоны для введения в виде ныряющей нити во время изготовления защитной бумаги на основе хлопка. Кроме эффекта оптического цветового сдвига, при облучении УФ-светом с длиной волны 366 нм нить имеет желтую люминесценцию. Пример 4. В четвертом примере приведено описание оптикопеременной магнитной фольги согласно настоящему изобретению. Поперечное сечение защитной фольги схематично представлено на фиг. 4. Фольгу получают в соответствии с последовательностью этапов а)-d), описанной в примере 1. По завершении полотно нарезают на полосы фольги шириной 8 мм, которые могут быть нанесены горячим тиснением на рулоны защитной основы. Пример 5. В этом примере описана та же нить, что и в примере 1, но полученная альтернативным способом печати. Для этого применяли альтернативную конфигурацию специализированного станка, схематично представленного на фиг. 5, в которой магнитную ориентацию выполняли с помощью цилиндра R. В этом случае слой краски, содержащей магнитоориентируемые пигменты, наносили с помощью модуля G1 глубокой печати и отверждали по мере прохождения полотна под модулем (Н 1) для сушки горячим воздухом и модулем (U1) для сушки под действием УФ-излучения. Краска имела состав 2b, указанный в примере 2 патентной публикации WO 2007/131833. Для получения слоя сухой краски толщиной 18 мкм следует использовать подходящий формный цилиндр для глубокой печати. Последующие слои наносят в дополнительных этапах с помощью модулей G2 и G3 глубокой печати. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Защитная нить или полоса, включающая первую полимерную фольгу, на которую нанесена первая печатная информация, представляющую собой структурированное отвержденное покрытие в виде знаков, содержащее ориентированные магнитные или намагничиваемые частицы пигмента, где ориентация частиц пигмента образует графическую информацию, при этом защитная нить или полоса отличается тем, что графическая информация представляет собой повторяющееся бесстыковое изображение, в котором длина повторяющейся части меньше ширины документа, в который должна быть введена указанная защитная нить или полоса. 2. Защитная нить или полоса по п.1, в которой магнитные или намагничиваемые частицы пигмента выбраны из группы, состоящей из оптикопеременных магнитных тонкослойных интерференционных пигментов. 3. Защитная нить или полоса по любому из пп.1, 2, в которой структурированное отвержденное покрытие заключено между указанной первой полимерной фольгой и второй полимерной фольгой. 4. Защитная нить или полоса по любому из пп.1-3, где защитная нить или полоса представляет собой ламинированную нить или полосу, полученную ламинированием совмещенных друг с другом указанной первой полимерной фольги, на которую нанесена указанная первая печатная информация, и второй полимерной фольги, на которую нанесена вторая печатная информация, дополняющая первую печатную информацию. 5. Защитная нить или полоса по любому из пп.1-4, вкоторой структурированное отвержденное покрытие, включающее магнитные или намагничиваемые частицы пигмента, включает дополнительные защитные материалы, выбранные из группы, состоящей из люминесцентных красителей и пигментов,красителей и пигментов, поглощающих инфракрасное излучение, и металлсодержащих, магнитных и интерференционных пигментов. 6. Защитная нить или полоса по любому из пп.1-5, где защитная нить или полоса включает дополнительные защитные материалы, выбранные из группы, состоящей из люминесцентных красителей и пигментов, красителей и пигментов, поглощающих инфракрасное излучение, и металлсодержащих, магнитных и интерференционных пигментов, содержащихся по меньшей мере в одном отдельном слое покрытия. 7. Защитная нить или полоса по любому из пп.1-6, где защитная нить или полоса дополнительно включает слой микролинз или голографический слой, выбранный из объемных голограмм и металлизированных, деметаллизированных или частично деметаллизированных (в виде знаков) поверхностных голограмм. 8. Способ получения защитной нити или полосы для введения в основу для ценных документов или денежных знаков по п.1, который включает следующие этапы:a) нанесение на первую полимерную фольгу композиции покрытия, включающей магнитные или намагничиваемые частицы пигмента, в качестве структурированного покрытия в виде знаков;b) ориентация магнитных или намагничиваемых частиц пигмента в покрытии на первой полимерной фольге посредством наложения структурированного соответствующим образом магнитного поля таким образом, что ориентированные частицы пигмента образуют графическую информацию;c) отверждение покрытия, включающего ориентированные магнитные или намагничиваемые частицы пигмента, для фиксации магнитных или намагничиваемых частиц оптикопеременного пигмента в соответствующих положениях и ориентациях с целью получения первой печатной информации; у) необязательно нанесение адгезионного покрытия по меньшей мере на одну поверхность первой полимерной фольги;z) нарезка первой полимерной фольги, на которую нанесено отвержденное покрытие, включающее ориентированные магнитные или намагничиваемые частицы оптикопеременного пигмента на нити или полосы; при этом способ отличается тем, что графическую информацию получают с помощью магнитоориентирующего цилиндра, включающего повторяющуюся бесстыковую схему генерации магнитного поля с подходящей длиной повторяющейся части. 9. Способ по п.8, в котором магнитные или намагничиваемые частицы пигмента выбраны из группы, состоящей из оптикопеременных магнитных тонкослойных интерференционных пигментов. 10. Способ по любому из пп.8, 9, в котором дополнительные защитные материалы, выбранные из группы, состоящей из люминесцентных красителей и пигментов, красителей и пигментов, поглощающих инфракрасное излучение, а также металлсодержащих, магнитных и интерференционных пигментов,применяют по меньшей мере в одном отдельном слое покрытия. 11. Способ по любому из пп.8, 9, в котором наносят дополнительный слой микролинз или голографический слой, выбранный из объемных голограмм и металлизированных, деметаллизированных или частично деметаллизированных (в виде знаков) поверхностных голограмм. 12. Способ по любому из пп.8, 9, включающий альтернативный или дополнительный этап: е) нанесения второй полимерной фольги ламинированием на первую полимерную фольгу, несущую указанное отвержденное покрытие, с образованием ламинированной структуры, в которой отвержденное покрытие, включающее ориентированные магнитные или намагничиваемые частицы пигмента, заключено между указанной первой полимерной фольгой и указанной второй полимерной фольгой. 13. Способ по любому из пп.8, 9, в котором на вторую полимерную фольгу нанесена вторая печатная информация, дополняющая первую печатную информацию, нанесенную на первую полимерную фольгу. 14. Способ по любому из пп.8-13, в котором операцию печати выполняют способом печати, выбранным из группы, состоящей из ротационной глубокой печати с использованием бесстыкового гравированного печатного цилиндра, трафаретной печати с использованием бесстыкового ротационного трафарета и флексографической печати с нанесением краски с использованием анилоксового валика/ракеля. 15. Применение защитной нити или полосы по любому из пп.1-7 в или на бумажной или полимерной основе для изготовления денежных знаков, ценных документов, удостоверяющих (идентификационных) документов, транспортных билетов или печатей об уплате налога. 16. Магнитоориентирующий цилиндр для получения защитной нити или полосы по любому из пп.1-7 посредством ориентации магнитных или намагничиваемых частиц пигмента в покрытии с помощью структурированного соответствующим образом магнитного поля таким образом, что ориентация частиц пигмента образует повторяющуюся бесстыковую графическую информацию с подходящей длиной повторяющейся части, отличающийся тем, что цилиндр включает гибкую пластину, несущую магнитно зафиксированную в виде постоянного магнитного поля графическую информацию, расположенную по окружности цилиндрического несущего корпуса, в результате чего на наружной поверхности магнитоориентирующего цилиндра образуется бесстыковая повторяющаяся схема намагничивания. 17. Магнитоориентирующий цилиндр по п.16, в котором намагниченная пластина, генерирующая постоянное магнитное поле, представляет собой гравированную пластину, генерирующую постоянное магнитное поле. 18. Магнитоориентирующий цилиндр для получения защитной нити или полосы по любому из пп.1-7 посредством ориентации магнитных или намагничиваемых частиц пигмента в покрытии с помощью структурированного соответствующим образом магнитного поля таким образом, что ориентация частиц пигмента образует повторяющуюся бесстыковую графическую информацию с подходящей длиной повторяющейся части, отличающийся тем, что на цилиндр нанесено бесстыковое покрытие из "полимерного магнита", в которое введена бесстыковая повторяющаяся схема намагничивания. 19. Магнитоориентирующий цилиндр по п.18, где внешняя поверхность цилиндра намагничена и имеет гравировку. 20. Способ получения магнитоориентирующего цилиндра для получения защитной нити или полосы по любому из пп.1-7, который имеет повторяющуюся бесстыковую схему генерации магнитного поля с подходящей длиной повторяющейся части, где способ включает следующие этапы:a) нанесение на цилиндрический несущий корпус покрытия из полимерного материала, включающего в качестве материала наполнителя порошок из высококоэрцитивного материала, имеющего свойства постоянного магнита, и отверждение полимерного материала, приводящее к получению цилиндра с покрытием;b) необязательная правка внешней поверхности цилиндра, имеющего покрытие, с целью получения цилиндра стандартного диаметра;c) намагничивание внешней поверхности цилиндра, полученного при выполнении этапа а) или этапа b), для получения на цилиндре повторяющейся бесстыковой схемы генерации магнитного поля. 21. Способ по п.20, в котором этап с) включает: с) гравировку внешней поверхности цилиндра с покрытием, полученного при выполнении этапа а) или этапа b), для получения повторяющегося бесстыкового изображения и намагничивание цилиндра. 22. Применение бесстыкового магнитоориентирующего цилиндра по любому из пп.16-19 для ориентации магнитных или намагничиваемых частиц оптикопеременного пигмента в неотвержденном покрытии таким образом, что ориентированные частицы пигмента образуют графическую информацию в виде повторяющегося бесстыкового изображения с подходящей длиной повторяющейся части.
