Предотвращающий боковое смещение элемент для наружной стеновой панели и наружная стеновая установочная конструкция, в которой он используется

Номер патента: 22863

Опубликовано: 31.03.2016

Автор: Минами Гоу

Скачать PDF файл.

Формула / Реферат

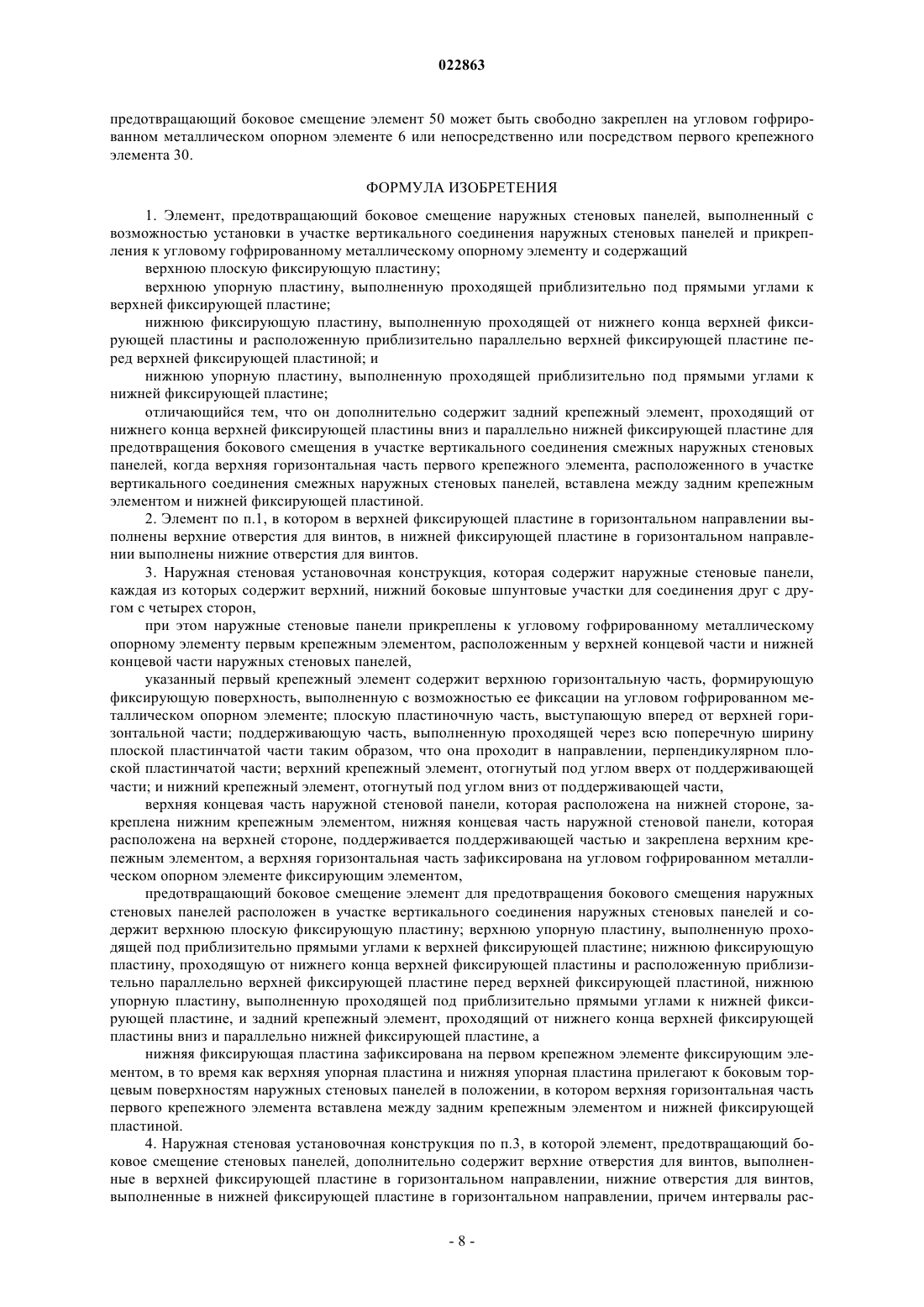

1. Элемент, предотвращающий боковое смещение наружных стеновых панелей, выполненный с возможностью установки в участке вертикального соединения наружных стеновых панелей и прикрепления к угловому гофрированному металлическому опорному элементу и содержащий

верхнюю плоскую фиксирующую пластину;

верхнюю упорную пластину, выполненную проходящей приблизительно под прямыми углами к верхней фиксирующей пластине;

нижнюю фиксирующую пластину, выполненную проходящей от нижнего конца верхней фиксирующей пластины и расположенную приблизительно параллельно верхней фиксирующей пластине перед верхней фиксирующей пластиной; и

нижнюю упорную пластину, выполненную проходящей приблизительно под прямыми углами к нижней фиксирующей пластине;

отличающийся тем, что он дополнительно содержит задний крепежный элемент, проходящий от нижнего конца верхней фиксирующей пластины вниз и параллельно нижней фиксирующей пластине для предотвращения бокового смещения в участке вертикального соединения смежных наружных стеновых панелей, когда верхняя горизонтальная часть первого крепежного элемента, расположенного в участке вертикального соединения смежных наружных стеновых панелей, вставлена между задним крепежным элементом и нижней фиксирующей пластиной.

2. Элемент по п.1, в котором в верхней фиксирующей пластине в горизонтальном направлении выполнены верхние отверстия для винтов, в нижней фиксирующей пластине в горизонтальном направлении выполнены нижние отверстия для винтов.

3. Наружная стеновая установочная конструкция, которая содержит наружные стеновые панели, каждая из которых содержит верхний, нижний боковые шпунтовые участки для соединения друг с другом с четырех сторон,

при этом наружные стеновые панели прикреплены к угловому гофрированному металлическому опорному элементу первым крепежным элементом, расположенным у верхней концевой части и нижней концевой части наружных стеновых панелей,

указанный первый крепежный элемент содержит верхнюю горизонтальную часть, формирующую фиксирующую поверхность, выполненную с возможностью ее фиксации на угловом гофрированном металлическом опорном элементе; плоскую пластиночную часть, выступающую вперед от верхней горизонтальной части; поддерживающую часть, выполненную проходящей через всю поперечную ширину плоской пластинчатой части таким образом, что она проходит в направлении, перпендикулярном плоской пластинчатой части; верхний крепежный элемент, отогнутый под углом вверх от поддерживающей части; и нижний крепежный элемент, отогнутый под углом вниз от поддерживающей части,

верхняя концевая часть наружной стеновой панели, которая расположена на нижней стороне, закреплена нижним крепежным элементом, нижняя концевая часть наружной стеновой панели, которая расположена на верхней стороне, поддерживается поддерживающей частью и закреплена верхним крепежным элементом, а верхняя горизонтальная часть зафиксирована на угловом гофрированном металлическом опорном элементе фиксирующим элементом,

предотвращающий боковое смещение элемент для предотвращения бокового смещения наружных стеновых панелей расположен в участке вертикального соединения наружных стеновых панелей и содержит верхнюю плоскую фиксирующую пластину; верхнюю упорную пластину, выполненную проходящей под приблизительно прямыми углами к верхней фиксирующей пластине; нижнюю фиксирующую пластину, проходящую от нижнего конца верхней фиксирующей пластины и расположенную приблизительно параллельно верхней фиксирующей пластине перед верхней фиксирующей пластиной, нижнюю упорную пластину, выполненную проходящей под приблизительно прямыми углами к нижней фиксирующей пластине, и задний крепежный элемент, проходящий от нижнего конца верхней фиксирующей пластины вниз и параллельно нижней фиксирующей пластине, а

нижняя фиксирующая пластина зафиксирована на первом крепежном элементе фиксирующим элементом, в то время как верхняя упорная пластина и нижняя упорная пластина прилегают к боковым торцевым поверхностям наружных стеновых панелей в положении, в котором верхняя горизонтальная часть первого крепежного элемента вставлена между задним крепежным элементом и нижней фиксирующей пластиной.

4. Наружная стеновая установочная конструкция по п.3, в которой элемент, предотвращающий боковое смещение стеновых панелей, дополнительно содержит верхние отверстия для винтов, выполненные в верхней фиксирующей пластине в горизонтальном направлении, нижние отверстия для винтов, выполненные в нижней фиксирующей пластине в горизонтальном направлении, причем интервалы расположения верхних отверстий для винтов и нижних отверстий для винтов в горизонтальном направлении короче, чем ширина возвышенности на наружной стороне углового гофрированного металлического опорного элемента, к которому прилегает верхняя фиксирующая пластина.

5. Конструкция по п.4, в которой верхняя фиксирующая пластина зафиксирована на угловом гофрированном металлическом опорном элементе по меньшей мере одним фиксирующим элементом, проходящим по меньшей мере через одно соответствующее верхнее отверстие для винтов.

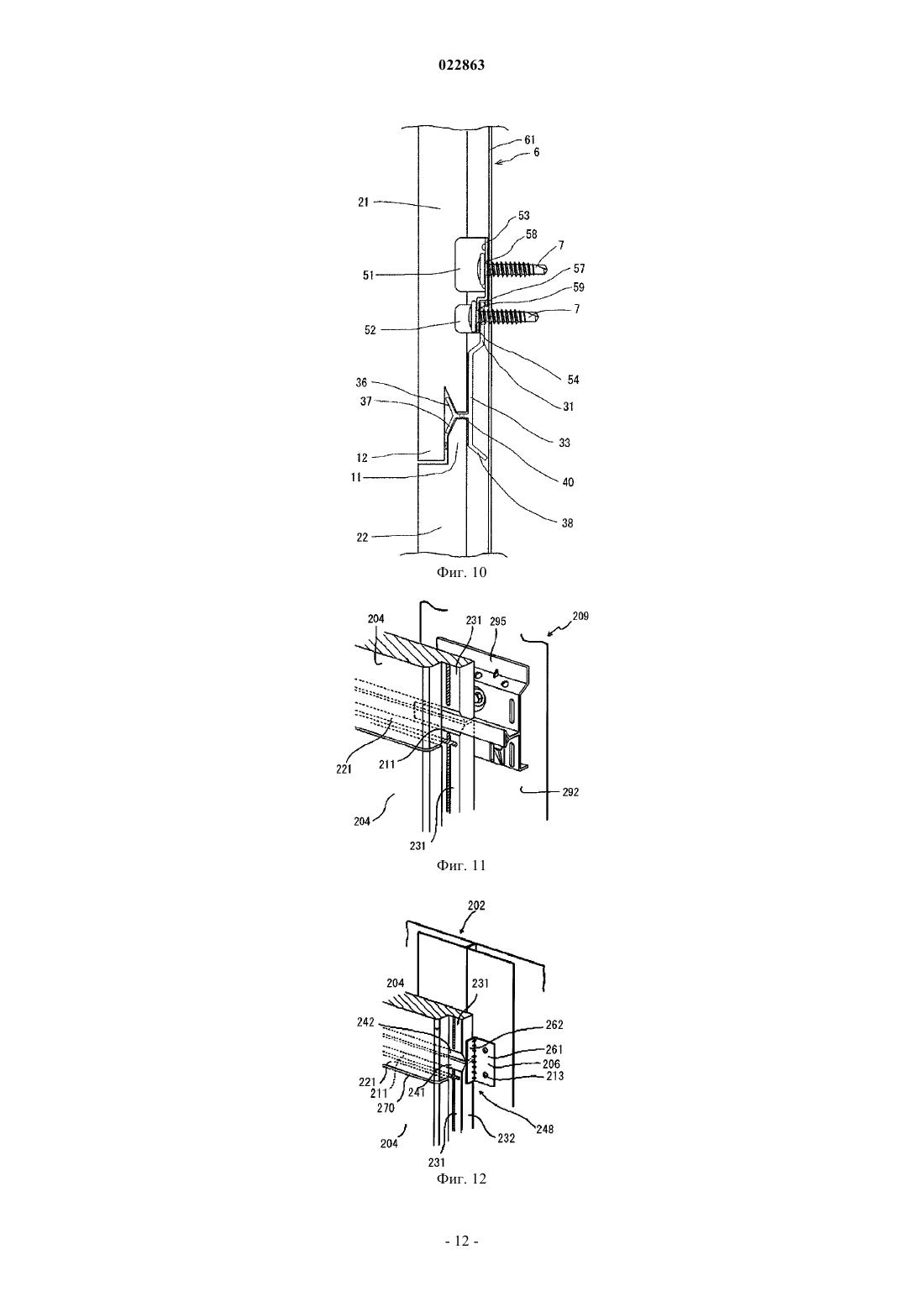

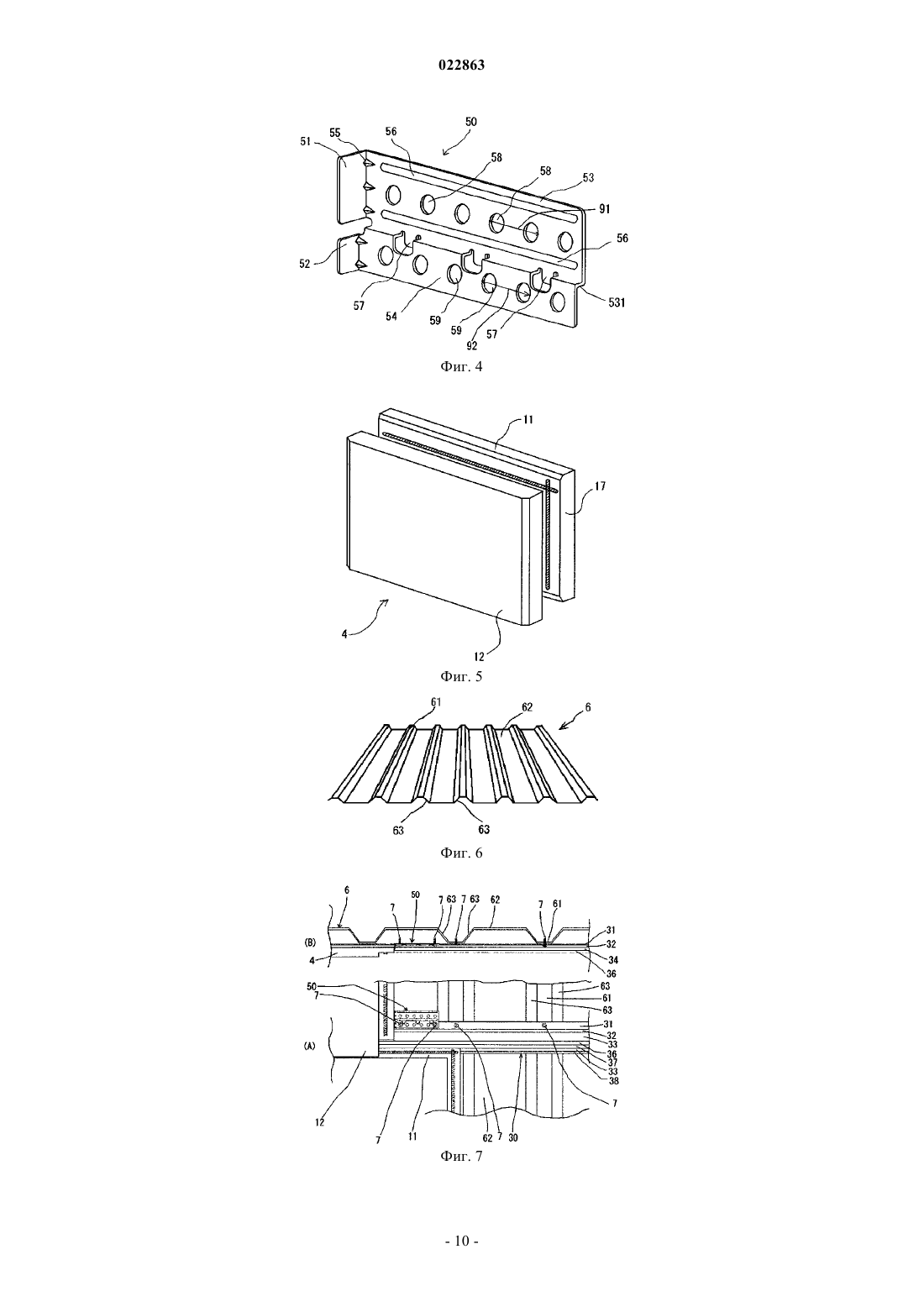

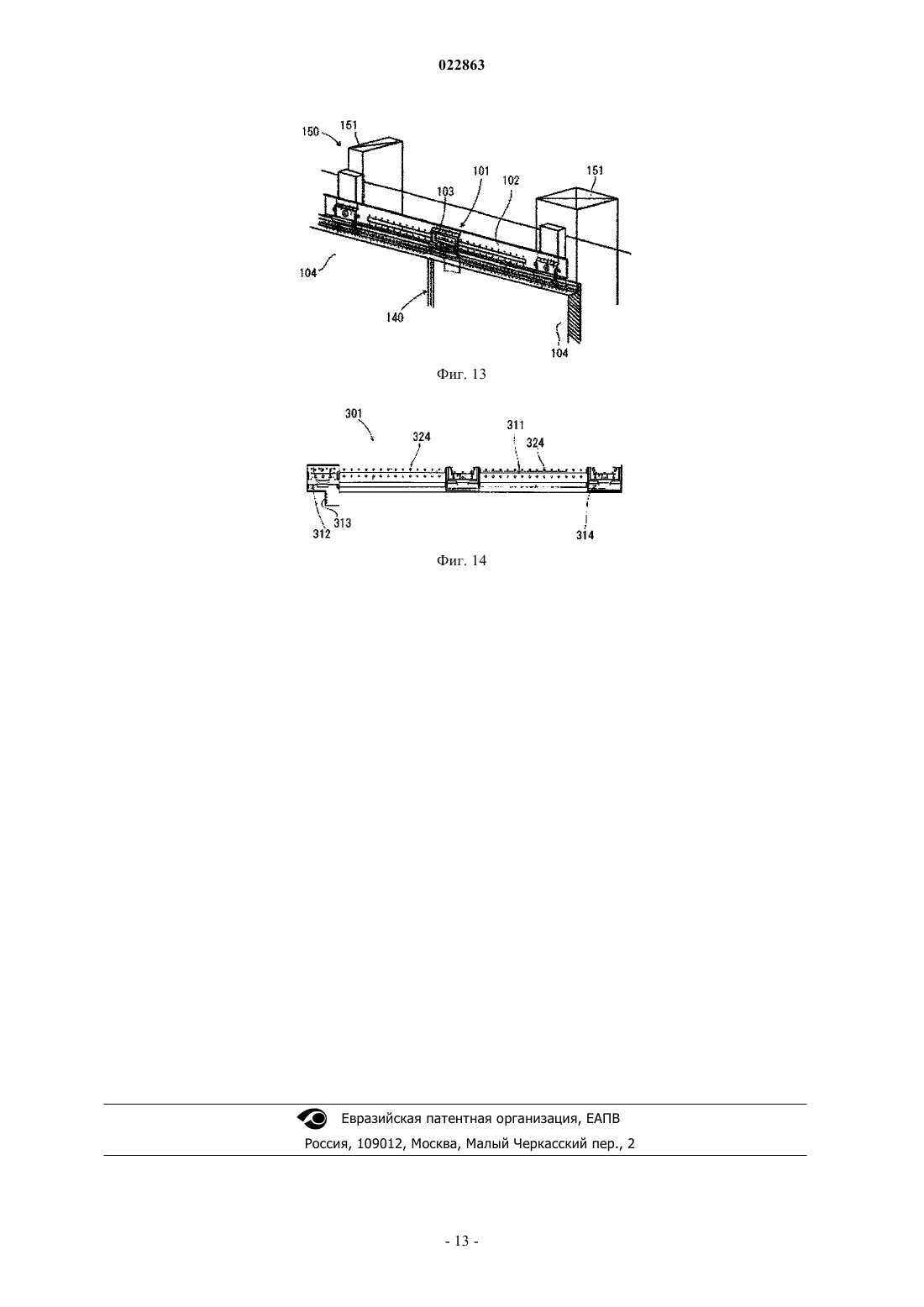

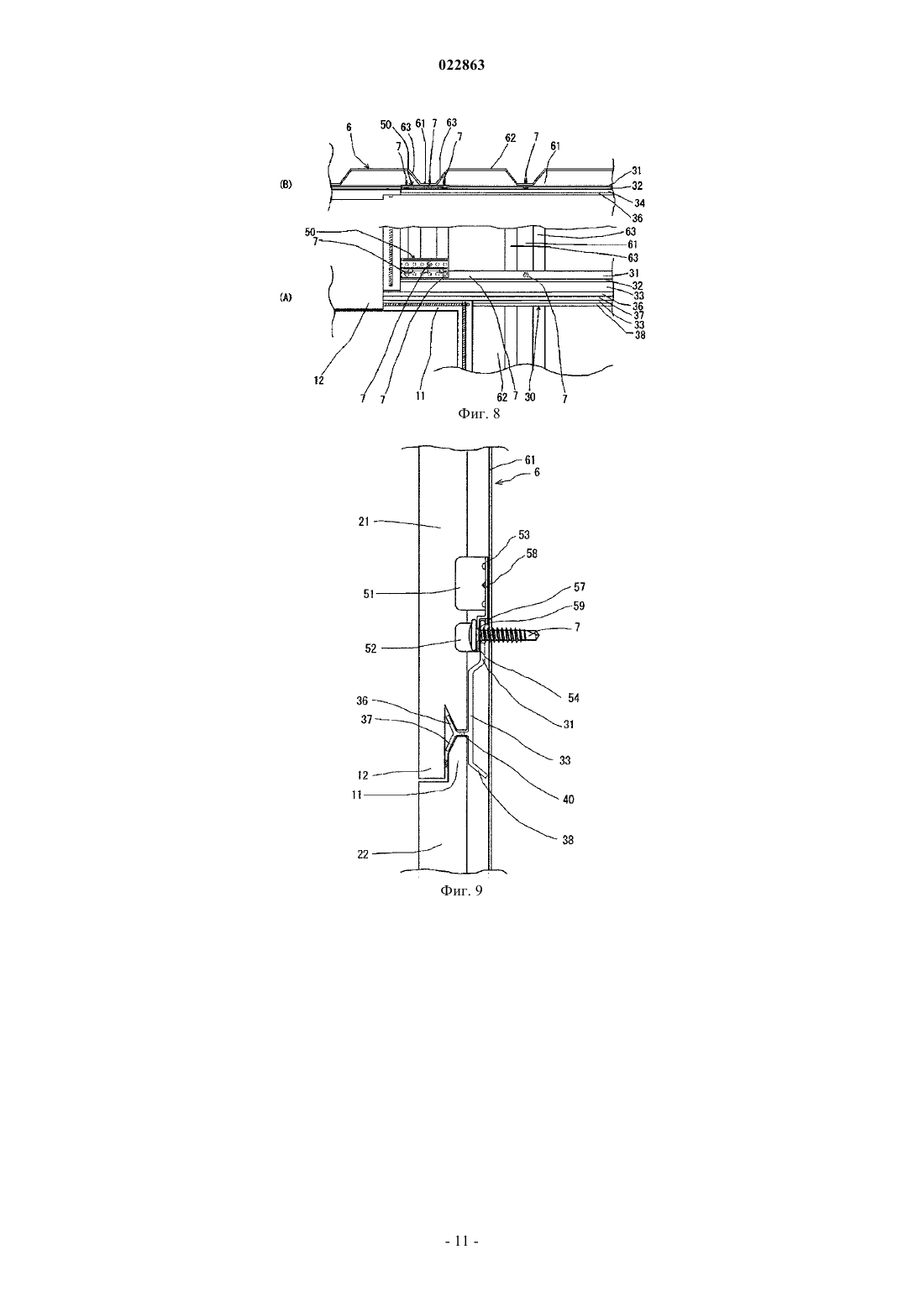

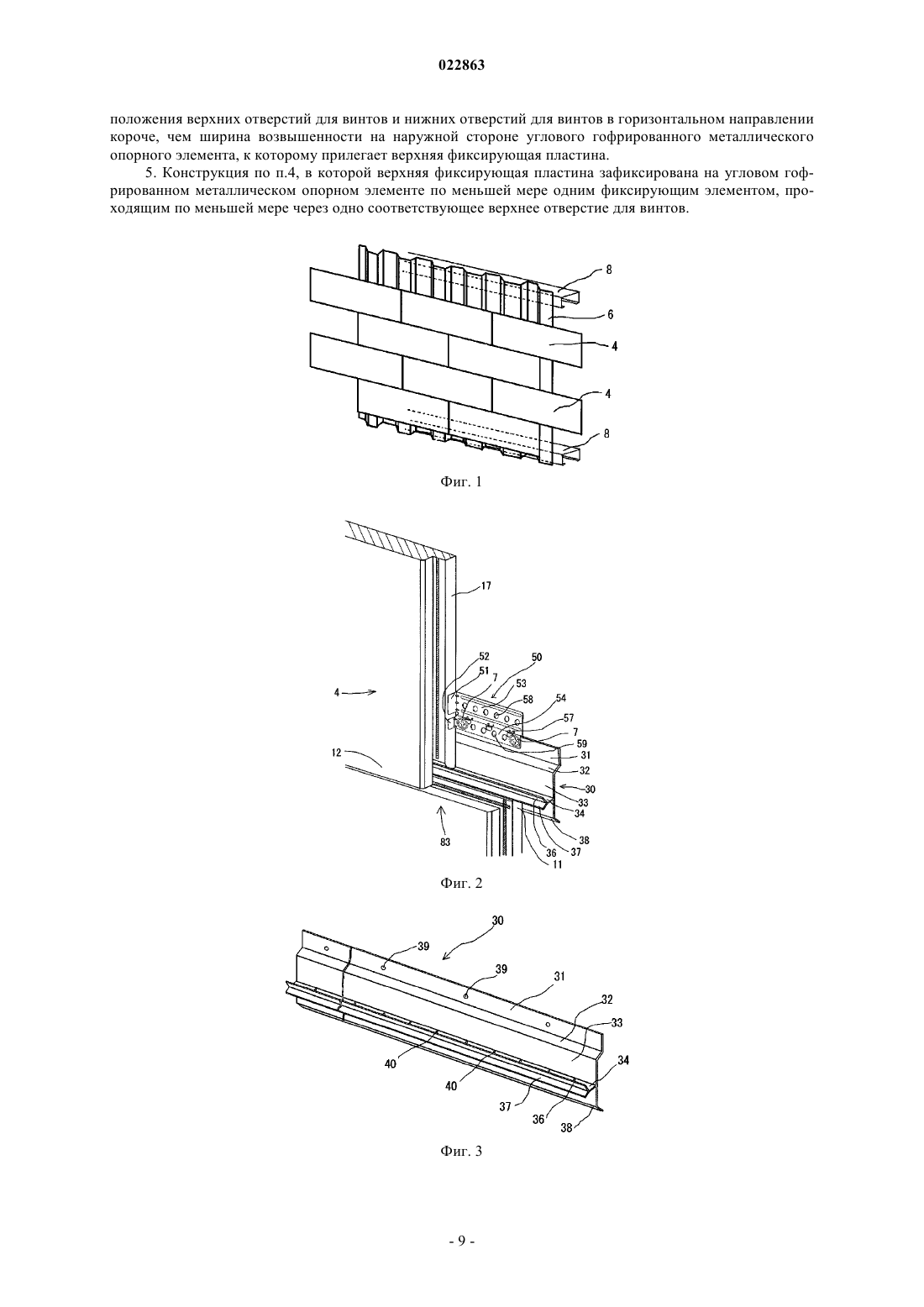

Рисунок 1

Текст

Смотреть все

ПРЕДОТВРАЩАЮЩИЙ БОКОВОЕ СМЕЩЕНИЕ ЭЛЕМЕНТ ДЛЯ НАРУЖНОЙ СТЕНОВОЙ ПАНЕЛИ И НАРУЖНАЯ СТЕНОВАЯ УСТАНОВОЧНАЯ КОНСТРУКЦИЯ, В КОТОРОЙ ОН ИСПОЛЬЗУЕТСЯ Предлагается предотвращающий боковое смещение элемент с задним крепежным элементом,проходящим от нижнего конца верхней фиксирующей пластины предотвращающего боковое смещение элемента вниз и параллельно нижней фиксирующей пластине. Таким образом, во время расположения предотвращающего боковое смещение элемента в участке горизонтального соединения наружных стеновых панелей предотвращающий боковое смещение элемент может быть закреплен в состоянии, в котором верхняя концевая часть верхней горизонтальной части первого крепежного элемента, расположенного в участке вертикального соединения наружных стеновых панелей, вставлена в канавку перевернутой U-образной формы, сформированную задним крепежным элементом, уступом и нижней фиксирующей пластиной предотвращающего боковое смещение элемента. Уровень техники Область техники Настоящее изобретение относится к предотвращающему боковое смещение элементу для предотвращения бокового смещения наружных стеновых панелей, которые соединены друг с другом шпунтовым соединением с четырех сторон и установлены соответствующим образом, и к наружной стеновой установочной конструкции, в которой использован указанный предотвращающий боковое смещение элемент. Уровень техники В известных конструкциях, как это показано на фиг. 11, используют наружную стеновую установочную конструкцию 209, которая содержит наружные стеновые панели 204, каждая из которых содержит верхний нижележащий шпунтовый участок 211, нижний вышележащий шпунтовый участок 221,боковой нижележащий шпунтовый участок 231 и боковой вышележащий шпунтовый участок и прикрепляется к каркасу 292 здания, при соединении указанных панелей 204 друг с другом шпунтовым соединением с четырех сторон. В наружной стеновой установочной конструкции 209 наружные стеновые панели 204 прикреплены к каркасу 292 здания крепежными элементами 295, каждый из которых расположен в участке вертикального и горизонтального соединения четырех вертикально и горизонтально смежных наружных стеновых панелей 204. Однако хотя каждый из крепежных элементов 295 закрепляет верхнюю концевую часть и нижнюю концевую часть наружных стеновых панелей 204, крепежный элемент 295 не способен сдерживать горизонтальное перемещение наружных стеновых панелей 204. Таким образом, существует риск того, что горизонтальное смещение наружных стеновых панелей 204 может ухудшить качество внешнего оформления наружной стеновой установочной конструкции 209 или создать щель между горизонтально смежными наружными стеновыми панелями, которая может привести к проникновению дождевой воды. Для решения этой проблемы, хотя это не показано, в документах JP 2001-355325 A и JP 2002-81186A раскрыты технологии, согласно которым предотвращающие боковое смещение средства для предотвращения бокового смещения наружных стеновых панелей выполнены в крепежном элементе или выполнены в уплотняющем элементе, который используют в состоянии, в котором он помещен поверх крепежного элемента. Однако описанные выше стандартные технологии представляют собой технологии, направленные на добавление функции предотвращения бокового смещения к одному элементу в дополнение к его крепежной функции или его функции предотвращения протечки, и поэтому форма элемента становится сложной, что приводит в результате к проблеме увеличенных производственных издержек. Кроме того, поскольку необходимо располагать крепежный элемент, уплотняющий элемент и т.п. в заданную позицию для обеспечения возможности выполнения указанным элементам в достаточной мере их функций, в некоторых случаях установка могла быть непростой. Установочная конструкция, показанная на фиг. 12, известна как наружная стеновая установочная конструкция, которая выполнена с возможностью предотвращения бокового смещения наружных стеновых панелей, прикрепленных к опорной металлической раме и соединенных друг с другом шпунтовым соединением с четырех сторон, и таким образом достигают уменьшения издержек на установку и облегчают установку. В установочной конструкции, показанной на фиг. 12, при установке наружных стеновых панелей 204, которые прикрепляют к опорной металлической раме 202 крепежным элементом (не показан), расположенным у верхней концевой части 241 и нижней концевой части 242 наружных стеновых панелей 204, в участке 248 вертикального и горизонтального соединения наружных стеновых панелей 204 расположен предотвращающий боковое смещение элемент 206 для предотвращения бокового смещения наружных стеновых панелей 204. Этот предотвращающий боковое смещение элемент 206 содержит фиксирующую плоскую пластинчатую часть 261 и упорную пластинчатую часть 262, выполненную проходящей под приблизительно прямым углом от фиксирующей пластиночной части 261. Фиксирующая пластинчатая часть 261 предотвращающего боковое смещение элемента 206 зафиксирована на опорной металлической раме 202 винтами 213, в то время как упорная пластинчатая часть 262 упирается в боковые торцевые поверхности 232 наружных стеновых панелей 204 (JP 2005-282198 A). В JP 2004-270341 A раскрыт крепежный элемент, имеющий превосходную надежность и выполненный с возможностью прикрепления с достаточной прочностью наружных стеновых панелей, участок горизонтального соединения которых расположен в области без вертикального элемента, кроме того в указанном документе раскрыта наружная стеновая установочная конструкция, использующая этот крепежный элемент, и способ установки наружной стенки. Как показано на фиг. 13, эффект от изобретения, раскрытого в JP 2004-270341 А, заключается в том,что крепежный элемент 101 содержит удлиненную фиксирующую пластину 102 и скользящий крепежный элемент 103, причем даже когда участок 140 горизонтального соединения наружных стеновых пане-1 022863 лей не расположен на вертикальном элементе 151, скользящий крепежный элемент 103 может быть расположен в участке 140 горизонтального соединения. Таким образом, участок 140 горизонтального соединения наружных стеновых панелей может быть зафиксирован на каркасе 150 здания скользящим крепежным элементом 103 через удлиненную фиксирующую пластину 102. Соответственно, крепежный элемент 101 может прикреплять с достаточной прочностью наружные стеновые панели 104, чьи участки 140 горизонтального соединения расположены в области без вертикального элемента 151. Таким образом, именно скользящий крепежный элемент 103 закрепляет наружные стеновые панели 104 в участке 140 горизонтального соединения. Кроме того, скользящий крепежный элемент 103 не является особенно длинным, и поэтому скользящий крепежный элемент 103 не подвергается большой нагрузке, даже если на него действуют усилия в разных направлениях от горизонтально смежных наружных стеновых панелей 104. Как показано на фиг. 14, крепежный элемент 301, раскрытый в JP 2006-037567 A, содержит удлиненную фиксирующую пластину 311, прикрепленную по меньшей мере к одному вертикальному элементу, и первую крепежную часть 312, выполненную на удлиненной фиксирующей пластине 311. Таким образом, удлиненная фиксирующая пластина 311 выполнена с возможностью быть надежно зафиксированной на вертикальном элементе в состоянии, в котором первая крепежная часть 312 расположена в участке горизонтального соединения наружных стеновых панелей. Таким образом, даже в случае, когда участок горизонтального соединения наружных стеновых панелей расположен в без вертикального элемента, наружные стеновые панели могут быть прикреплены к каркасу здания с достаточной прочностью удлиненной фиксирующей пластиной 311 крепежного элемента 301, надежно зафиксированной на вертикальном элементе. Соответственно, когда первая крепежная часть расположена в участке горизонтального соединения наружных стеновых панелей, удлиненная фиксирующая пластина 311 может быть зафиксирована на любом вертикальном элементе вне зависимости от позиции участка горизонтального соединения, и поэтому установка является легкой. Кроме того, крепежный элемент 301 содержит вторую крепежную часть 314, и, следовательно, горизонтально смежные наружные стеновые панели могут быть надежно горизонтально скреплены посредством второй крепежной части 314, совместно с первой крепежной частью 312 закрепляющей наружные стеновые панели. Кроме того, крепежный элемент 301 содержит проходящую вертикально часть 313. Таким образом,даже в случае, когда участок горизонтального соединения расположен в области без вертикального элемента, обеспечена возможность фиксации крепежного элемента 301 на каркасе здания в состоянии, в котором проходящая вертикально часть 313 уперта в боковые торцевые поверхности наружных стеновых панелей, и, следовательно, горизонтальное смещение наружных стеновых панелей может быть предотвращено. Раскрытие изобретения У элемента для прикрепления наружных стеновых панелей, выполненных для шпунтового соединения с четырех сторон, опорного материала и установочной конструкции, использующей этот элемент,предотвращающего боковое смещение элемента для наружных стеновых панелей, выполненных для шпунтового соединения с четырех сторон, и установочной конструкции, использующей этот элемент,раскрытых в уровне техники, имеются проблемы, заключающиеся в том, что не принято никаких мер для предотвращения бокового смещения, а предотвращающий боковое смещение элемент интегрирован с крепежным элементом, и форма комбинированного элемента является сложной, кроме того, опора непременно необходима в месте предотвращающего боковое смещение элемента, поскольку предотвращающий боковое смещение элемент непосредственно прикрепляют к опоре, или, в случае, если он не ограничен положением опоры, элемент, полученный объединением удлиненной фиксирующей пластины, крепежного элемента и предотвращающего боковое смещение элемента, имеет очень крупную и сложную конфигурацию для предотвращающего боковое смещение элемента. Настоящее изобретение было разработано с учетом стандартных проблем, таких как те, что описаны выше, и его задачей является создание предотвращающего боковое смещение элемента для предотвращения бокового смещения наружных стеновых панелей, прикрепленных к опорной металлической раме и соединенных друг с другом шпунтовым соединением с четырех сторон, при этом предотвращающий боковое смещение элемент должен иметь простую форму и обеспечивать повышенную легкость установки, и, кроме того, изобретение направлено на создание наружной стеновой установочной конструкции, которая облегчает установку. Для решения проблем предотвращающий боковое смещение элемент согласно первому аспекту настоящего изобретения представляет собой элемент, предотвращающий боковое смещение наружных стеновых панелей, выполненный с возможностью установки в участке вертикального соединения наружных стеновых панелей и прикрепления к угловому гофрированному металлическому опорному элементу и содержащий верхнюю плоскую фиксирующую пластину; верхнюю упорную пластину, выполненную проходящей приблизительно под прямыми углами к верхней фиксирующей пластине; нижнюю фиксирующую пластину, выполненную проходящей от нижнего конца верхней фиксирующей пластины и расположенную приблизительно параллельно верхней фиксирующей пластине перед верхней фиксирующей пластиной; и нижнюю упорную пластину, выполненную проходящей приблизительно под прямыми углами к нижней фиксирующей пластине; отличающийся тем, что он дополнительно содержит задний крепежный элемент, проходящий от нижнего конца верхней фиксирующей пластины вниз и параллельно нижней фиксирующей пластине для предотвращения бокового смещения в участке вертикального соединения смежных наружных стеновых панелей, когда верхняя горизонтальная часть первого крепежного элемента, расположенного в участке вертикального соединения смежных наружных стеновых панелей, вставлена между задним крепежным элементом и нижней фиксирующей пластиной. Поскольку задний крепежный элемент, который проходит от нижнего конца верхней фиксирующей пластины вниз и параллельно нижней фиксирующей пластине, выполнен, как описано выше, при расположении предотвращающего боковое смещение элемента в участке горизонтального соединения наружных стеновых панелей, предотвращающий боковое смещение элемент может быть закреплен в положении, в котором верхняя концевая часть верхней горизонтальной части первого крепежного элемента,расположенного в участке вертикального соединения наружных стеновых панелей, вставлена в канавку перевернутой U-образной формы, сформированную задним крепежным элементом, уступом и нижней фиксирующей пластиной предотвращающего боковое смещение элемента. Таким образом, предотвращающий боковое смещение элемент может быть свободно расположен вне зависимости от наличия или отсутствия опорного материала, и даже когда участок горизонтального соединения наружных стеновых панелей, прикрепленных к угловому гофрированному металлическому опорному элементу и соединенных друг с другом шпунтовым соединением с четырех сторон, расположен в положении без опоры, предотвращающий боковое смещение элемент может быть свободно закреплен. Кроме того, согласно второму аспекту настоящего изобретения в дополнение к вышеописанной конфигурации в верхней фиксирующей пластине в горизонтальном направлении выполнены верхние отверстия для винтов, в нижней фиксирующей пластине в горизонтальном направлении выполнены нижние отверстия для винтов. Согласно второму аспекту фиксирующие винты предотвращающего боковое смещение элемента не перекрывают наклонную часть углового гофрированного металлического опорного элемента, и, таким образом, фиксирующие винты предотвращающего боковое смещение элемента могут быть зафиксированы на первом крепежном элементе или возвышенности на наружной стороне углового гофрированного металлического опорного элемента в двух позициях, не находящихся на одной и той же перпендикулярной линии, с использованием верхних отверстий для винтов или нижних отверстий для винтов. Наружная стеновая установочная конструкция согласно третьему аспекту настоящего изобретения представляет собой наружную стеновую установочную конструкцию, которая содержит наружные стеновые панели, каждая из которых содержит верхний, нижний и боковые шпунтовые участки для соединения друг с другом с четырех сторон,при этом наружные стеновые панели прикреплены к угловому гофрированному металлическому опорному элементу первым крепежным элементом, расположенным у верхней концевой части и нижней концевой части наружных стеновых панелей,указанный первый крепежный элемент содержит верхнюю горизонтальную часть, формирующую фиксирующую поверхность, выполненную с возможностью ее фиксации на угловом гофрированном металлическом опорном элементе; плоскую пластиночную часть, выступающую вперед от верхней горизонтальной части; поддерживающую часть, выполненную проходящей через всю поперечную ширину плоской пластинчатой части таким образом, что она проходит в направлении, перпендикулярном плоской пластинчатой части; верхний крепежный элемент, отогнутый под углом верх от поддерживающей части; и нижний крепежный элемент, отогнутый под углом вниз от поддерживающей части,верхняя концевая часть наружной стеновой панели, которая расположена на нижней стороне, закреплена нижним крепежным элементом, нижняя концевая часть наружной стеновой панели, которая расположена на верхней стороне, поддерживается поддерживающей частью и закреплена верхним крепежным элементом, а верхняя горизонтальная часть зафиксирована на угловом гофрированном металлическом опорном элементе фиксирующим элементом,предотвращающий боковое смещение элемент для предотвращения бокового смещения наружных стеновых панелей расположен в участке вертикального соединения наружных стеновых панелей и содержит верхнюю плоскую фиксирующую пластину; верхнюю упорную пластину, выполненную проходящей под приблизительно прямыми углами к верхней фиксирующей пластине; нижнюю фиксирующую пластину, проходящую от нижнего конца верхней фиксирующей пластины и расположенную приблизительно параллельно верхней фиксирующей пластине перед верхней фиксирующей пластиной, нижнюю упорную пластину, выполненную проходящей под приблизительно прямыми углами к нижней фикси-3 022863 рующей пластине, и задний крепежный элемент, проходящий от нижнего конца верхней фиксирующей пластины вниз и параллельно нижней фиксирующей пластине, а нижняя фиксирующая пластина зафиксирована на первом крепежном элементе фиксирующим элементом, в то время как верхняя упорная пластина и нижняя упорная пластина прилегают к боковым торцевым поверхностям наружных стеновых панелей в положении, в котором верхняя горизонтальная часть первого крепежного элемента вставлена между задним крепежном элементом и нижней фиксирующей пластиной. Соответственно, даже когда участок горизонтального соединения наружных стеновых панелей,прикрепленных к угловому гофрированному металлическому опорному элементу и соединенных друг с другом шпунтовым соединением с четырех сторон, расположен в положении без опоры, предотвращающий боковое смещение элемент может быть свободно закреплен. Кроме того, согласно четвертому аспекту настоящего изобретения в дополнение к описанной выше конфигурации элемент, предотвращающий боковое смещение стеновых панелей, дополнительно содержит верхние отверстия для винтов, выполненные в верхней фиксирующей пластине в горизонтальном направлении,нижние отверстия для винтов, выполненные в нижней фиксирующей пластине в горизонтальном направлении, причем интервалы расположения верхних отверстий для винтов и нижних отверстий для винтов в горизонтальном направлении короче, чем ширина возвышенности на наружной стороне углового гофрированного металлического опорного элемента, к которому прилегает верхняя фиксирующая пластина. Согласно этому аспекту, фиксирующие винты предотвращающего боковое смещение элемента не перекрывают наклонную часть углового гофрированного металлического опорного элемента, и, таким образом, фиксирующие винты предотвращающего боковое смещение элемента могут быть зафиксированы на первом крепежном элементе или возвышенности на наружной стороне углового гофрированного металлического опорного элемента в двух позициях, не находящихся на одной и той же перпендикулярной линии, с использованием верхних отверстий для винтов или нижних отверстий для винтов. Кроме того, согласно пятому аспекту настоящего изобретения в дополнение к конфигурации четвертого аспекта верхняя фиксирующая пластина зафиксирована на угловом гофрированном металлическом опорном элементе по меньшей мере одним фиксирующим элементом, вставленным через по меньшей мере одно соответствующее верхние отверстие для винтов. Согласно настоящему изобретению поскольку выполнен задний крепежный элемент, проходящий от нижнего конца верхней фиксирующей пластины вниз и параллельно нижней фиксирующей пластине,при расположении предотвращающего боковое смещение элемента в участке горизонтального соединения наружных стеновых панелей предотвращающий боковое смещение элемент может быть закреплен в состоянии, в котором верхняя концевая часть верхней горизонтальной части первого крепежного элемента, расположенного в участке вертикального соединения наружных стеновых панелей, вставлена в канавку перевернутой U-образной формы, сформированную задним крепежным элементом, уступом и нижней фиксирующей пластиной предотвращающего боковое смещение элемента. Таким образом, предотвращающий боковое смещение элемент может быть свободно расположен вне зависимости от наличия или отсутствия опорного материала. Таким образом, даже когда участок горизонтального соединения наружных стеновых панелей, прикрепленных к угловому гофрированному металлическому опорному элементу и соединенных друг с другом шпунтовым соединением с четырех сторон, расположен в положении без опоры, предотвращающий боковое смещение элемент может быть свободно закреплен. Поскольку фиксирующие винты предотвращающего боковое смещение элемента не перекрывают наклонную часть углового гофрированного металлического опорного элемента, фиксирующие винты предотвращающего боковое смещение элемента могут быть зафиксированы на первом крепежном элементе или возвышенности на наружной стороне углового гофрированного металлического опорного элемента в двух позициях, не находящихся на одной и той же перпендикулярной линии, с использованием верхних отверстий для винтов или нижних отверстий для винтов. Соответственно, первый крепежный элемент для фиксации наружных стеновых панелей может быть зафиксирован на металлической опоре, и, кроме того, предотвращающий боковое смещение элемент, который предотвращает боковое смещение, может быть свободно зафиксирован, таким образом обеспечено предотвращение бокового смещения наружных стеновых панелей, предназначенных для шпунтового соединения с четырех сторон и прикрепленных к металлической опоре, без ограничения размеров модуля наружных стеновых панелей, интервалов между обшивочными полосами, служащими в качестве опор, или шага расположения опорной рамы. Краткое описание чертежей Фиг. 1 - схема, показывающая состояние, в котором наружные стеновые панели закреплены на угловом гофрированном металлическом опорном элементе; фиг. 2 - перспективный вид первого крепежного элемента и предотвращающего боковое смещение элемента, расположенных в участке вертикального и горизонтального соединения; фиг. 3 - перспективный вид, показывающий первый крепежный элемент; фиг. 4 - перспективный вид, показывающий предотвращающий боковое смещение элемент; фиг. 5 - перспективный вид, показывающий форму наружной стеновой панели согласно настоящему изобретению; фиг. 6 - схема, показывающая форму углового гофрированного металлического опорного элемента; фиг. 7 А и 7 В - вид спереди и вид сверху, соответственно, наружной стеновой установочной конструкции согласно рабочему примеру 1; фиг. 8 А и 8 В - вид спереди и вид сверху, соответственно, наружной стеновой установочной конструкции согласно рабочему примеру 2; фиг. 9 - вид в вертикальном сечении, показывающий область участка вертикального соединения наружной стеновой установочной конструкции согласно рабочему примеру 1; фиг. 10 - вид в вертикальном сечении, показывающий область участка вертикального соединения наружной стеновой установочной конструкции согласно рабочему примеру 2; фиг. 11 - перспективный вид, показывающий область участка вертикального и горизонтального соединения наружной стеновой установочной конструкции согласно стандартному примеру; фиг. 12 - перспективный вид наружной стеновой установочной конструкции согласно стандартному примеру; фиг. 13 - перспективный вид наружной стеновой установочной конструкции согласно стандартному примеру; фиг. 14 - вид спереди крепежного элемента согласно стандартному примеру. Описание предпочтительных вариантов реализации Далее будут описаны варианты реализации настоящего изобретения. Первый вариант реализации. На фиг. 4 показан пример предотвращающего боковое смещение элемента 50 согласно настоящему изобретению, причем предотвращающий боковое смещение элемент 50 сформирован путем гибочной и прессовой обработки металлического листа, такого как стальной лист. На фиг. 3 показан пример первого крепежного элемента 30, а на фиг. 2 - схема, показывающая взаимное расположение между первым крепежным элементом 30 и предотвращающим боковое смещение элементом 50, которые расположены в участке 83 вертикального и горизонтального соединения наружных стеновых панелей 4. На фиг. 4 предотвращающий боковое смещение элемент 50 содержит верхнюю плоскую фиксирующую пластину 53; верхнюю упорную пластину 51, которая выполнена проходящей таким образом,что проходит вперед от конца верхней фиксирующей пластины 53 под приблизительно прямыми углами к верхней фиксирующей пластине 53; нижнюю фиксирующую пластину 54, проходящую от нижнего конца верхней фиксирующей пластины 53 вниз и приблизительно параллельно верхней фиксирующей пластине 53 и расположенную перед верхней фиксирующей пластиной 53; и нижнюю упорную пластину 52, которая проходит таким образом, что проходит вперед, т.е. по одну сторону от нее расположена верхняя упорная пластина 51, от конца нижней фиксирующей пластины 54 под приблизительно прямыми углами к нижней фиксирующей пластине 54; а задний крепежный элемент 57, который проходит от нижнего конца верхней фиксирующей пластины 53 параллельно нижней фиксирующей пластине 54,сформирован у нижнего конца верхней фиксирующей пластины 53. Поскольку задний крепежный элемент 57, выполнен проходящим от нижнего конца верхней фиксирующей пластины 53 вниз и параллельно нижней фиксирующей пластине 54, задний крепежный элемент 57, уступ 531 и нижняя фиксирующая пластина 54 вместе формируют канавку перевернутой Uобразной формы в предотвращающем боковое смещение элементе 50. Как показано на фиг. 2, при расположении предотвращающего боковое смещение элемента 50 в участке горизонтального соединения наружных стеновых панелей 4 предотвращающий боковое смещение элемент 50 закреплен в состоянии, в котором верхняя концевая часть верхней горизонтальной части 31 первого крепежного элемента 30, расположенного в участке вертикального соединения наружных стеновых панелей 4, вставлена в указанную канавку перевернутой U-образной формы. Таким образом, расстояние между нижней фиксирующей пластиной 54 и задним крепежным элементом 57 в канавке перевернутой U-образной формы немного больше, чем толщина верхней горизонтальной части 31 первого крепежного элемента 30. Поскольку предотвращающий боковое смещение элемент 50 использует совместно с верхней горизонтальной частью 31 первого крепежного элемента 30, вставленной в него, как описано выше, обеспечена возможность толкать наружную стеновую панель 4 в горизонтальном направлении и располагать при перемещении со скольжением предотвращающего боковое смещение элемента 50 в горизонтальном направлении в состоянии, в котором он установлен на верхней горизонтальной части 31 первого крепежного элемента 30. Соответственно, возможно с легкостью вставить верхнюю упорную пластину 51 и нижнюю упорную пластину 52 предотвращающего боковое смещение элемента 50 в плотный контакт с боковой торцевой поверхностью 17 наружной стеновой панели 4 и, таким образом, расположение предотвращающего боковое смещение элемента облегчено, а легкость установки повышена. С другой стороны, как показано на фиг. 3, металлический элемент используют в качестве первого крепежного элемента 30. Первый крепежный элемент 30, изображенный на фиг. 3, представляет собой элемент, который является удлиненным в горизонтальном направлении, и содержит верхнюю горизонтальную часть 31, чья задняя поверхность входит в контакт с опорным материалом, плоскую пластинчатую часть 33, которая входит в контакт с задней поверхностью наружной стеновой панели, и поддерживающую часть 34, которая проходит от плоской пластинчатой части 33. Верхний крепежный элемент 36,который поддерживает нижний вышележащий шпунтовый участок 12 верхней наружной стеновой панели, и нижний крепежный элемент 37, который поддерживает верхний нижележащий шпунтовый участок 11 нижней наружной стеновой панели, выполнены на переднем конце поддерживающей части 34. Благодаря проходящей вверх части 32 и проходящей вниз части 38 плоская пластинчатая часть 33 выступает к наружной стороне от поверхности опорного материала, к которому наружная стеновая панель прикреплена. Необходимо отметить, что является предпочтительным, если дренажные отверстия 40 выполнены в поддерживающей части 34, поскольку дождевая вода, которая может проникнуть за заднюю сторону наружной стеновой панели 4, сможет с легкостью падать вниз. Кроме того, является предпочтительным,если сквозные отверстия 39 выполнены в верхней горизонтальной части 31, поскольку винтовое закрепление облегчается при фиксации первого крепежного элемента 30 на наружном стеновом опорном материале, и, следовательно, пригодность к использованию повышается. Кроме того, является предпочтительным для предотвращения деформации предотвращающего боковое смещение элемента 50 выполнить ребра жесткости 55 между верхней фиксирующей пластиной 53 и верхней упорной пластиной 51 и между нижней фиксирующей пластиной 54 и нижней упорной пластиной 52 предотвращающего боковое смещение элемента 50. Кроме того, также является предпочтительным в качестве меры для предотвращения деформации верхней фиксирующей пластины 53 выполнить горизонтальные ребра 56 в горизонтальном направлении выше и ниже верхних отверстий 58 для винтов. Необходимо отметить, что является предпочтительным, если горизонтальные ребра 56 выполнены таким образом, что выступают на стороне, на которой проходит верхняя упорная пластина 51, поскольку это позволяет задней поверхности верхней фиксирующей пластины 53 входить в плотный контакт с наружной поверхностью возвышенности 61 на наружной стороне углового гофрированного металлического опорного элемента 6. В настоящем примере в предотвращающем боковое смещение элементе 50 верхние отверстия 58 для винтов выполнены в верхней фиксирующей пластине 53 в горизонтальном направлении, а нижние отверстия 59 для винтов выполнены в нижней фиксирующей пластине 54 в горизонтальном направлении. Предотвращающий боковое смещение элемент 50 зафиксирован на первом крепежном элементе 30 или на первом крепежном элементе 30 и угловом гофрированном металлическом опорном элементе 6 по меньшей мере двумя фиксирующими элементами 7 через нижние отверстия 59 для винтов или через верхние отверстия 58 для винтов и нижние отверстия 59 для винтов. Далее будет описана установочная конструкция согласно первому варианту реализации, в которой наружные стеновые панели 4 устанавливают на угловой гофрированный металлический опорный элемент 6 с помощью предотвращающего боковое смещение элемента 50 и первого крепежного элемента 30. Фиг. 1 - схема, показывающая состояние, в котором наружные стеновые панели 4 закреплены на угловом гофрированном металлическом опорном элементе 6. Фиг. 2 - схема, показывающая установленное состояние первого крепежного элемента 30 и предотвращающего боковое смещение элемента 50, которые расположены в участке 83 вертикального и горизонтального соединения наружных стеновых панелей 4. Фиг. 5 показывает пример наружной стеновой панели 4, которая использована в первом варианте реализации. Фиг. 6 показывает пример углового гофрированного металлического опорного элемента 6, который использован в первом варианте реализации, в котором вершина возвышенностей 61 на наружной стороне и дно углублений 62 на внутренней стороне сформированы как плоские поверхности. Как показано на фиг. 1, в установочной конструкции согласно первому варианту реализации установка осуществлена таким образом, что возвышенности и углубления, сформированные возвышенностями 61 на наружной стороне и углублениями 62 на внутренней стороне углового гофрированного металлического опорного элемента 6, последовательно расположены в горизонтальном направлении. Кроме того, установка осуществлена таким образом, что задняя поверхность наружной стеновой панели 4 находится в контакте с возвышенностями 61 на наружной стороне. В данном случае установку выполняют в следующим порядке. Сначала угловой гофрированный металлический опорный элемент 6 фиксируют на горизонтальных элементах 8, служащих в качестве каркаса здания. Затем для того чтобы установить самую нижнюю наружную стеновую панель 4, начальный или первый крепежный элемент 30 фиксируют на угловом гофрированном металлическом опорном элементе 6 в положении ниже самой нижней наружной стеновой панели 4. Далее наружные стеновые панели 4 последовательно устанавливают с левой стороны здания. В настоящем примере для расположения и предотвращения перемещения наружных стеновых панелей 4 предотвращающий боковое смещение элемент 50 прикрепляют к первому крепежному элементу 30 или первому крепежному элементу 30 и угловому гофрированному металлическому опорному элементу 6 посредством нижних отверстий 59 для винтов либо верхних отверстий 58 для винтов и нижних отверстий 59 для винтов. В некоторых случаях фиксирующий элемент, который фиксирует первый крепежный элемент 30 на угловом гофрированном металлическом опорном элементе 6, может мешать фиксации предотвращающего боковое смещение элемента 50 на первом крепежном элементе 30. По этой причине с тем чтобы избежать ситуации, в которой предотвращающий боковое смещение элемент 50 не может быть закреплен из-за фиксирующего элемента, который фиксирует первый крепежный элемент 30 на угловом гофрированном металлическом опорном элементе 6, предотвращающем боковое смещение элементе 50 выполняют по меньшей мере три верхних отверстия 58 для винтов и дополнительно по меньшей мере три нижних отверстия 59 для винтов. Кроме того, интервал 91 расположения верхних отверстий 58 для винтов и интервал 92 расположения нижних отверстий 59 для винтов в горизонтальном направлении предотвращающего боковое смещение элемента 50 короче, чем длина, в направлении ширины, возвышенностей 61 на наружной стороне углового гофрированного металлического опорного элемента 6, к которым прилегает верхняя фиксирующая пластина 53. В настоящем документе рабочие примеры установочной конструкции, в которой наружные стеновые панели 4 установлены на угловой гофрированный металлический опорный элемент 6 с помощью первого крепежного элемента 30 и предотвращающего боковое смещение элемента 50, будут описаны со ссылкой на фиг. 7 Аи 7 В и 8 А и 8 В. Рабочий пример 1 - это пример, в котором никакой фиксирующий элемент 7 для первого крепежного элемента 30 не мешает фиксации предотвращающего боковое смещение элемента 50, и, как показано на фиг. 7 А и 7 В, предотвращающий боковое смещение элемент 50 зафиксирован на первом крепежном элементе 30 фиксирующими элементами 7 через нижние отверстия 59 для винтов на его противоположных концах. Таким образом, нет необходимости в извлечении и прикреплении фиксирующих элементов 7 для первого крепежного элемента 30. Рабочий пример 2 - это пример, в котором фиксирующий элемент 7 для первого крепежного элемента 30 и предотвращающий боковое смещение элемент 50 перекрывают друг друга, и фиксирующий элемент 7 для первого крепежного элемента 30 мешает фиксации предотвращающего боковое смещение элемента 50. В этом случае фиксирующий элемент 7, фиксирующий первый крепежный элемент 30 на угловом гофрированном металлическом опорном элементе 6, удаляют, и, как показано на фиг. 8 А и 8 В, таким образом, предотвращающий боковое смещение элемент 50 фиксируют на первом крепежном элементе 30 фиксирующими элементами 7 через нижние отверстия 59 для винтов на его противоположных концах,кроме того, предотвращающий боковое смещение элемент 50 также фиксируют на угловом гофрированном металлическом опорном элементе 6 через верхнее отверстие 58 для винта. Таким образом, хотя фиксирующий элемент 7, который фиксировал первый крепежный элемент 30 на угловом гофрированном металлическом опорном элементе 6, был извлечен, первый крепежный элемент 30 зафиксирован на угловом гофрированном металлическом опорном элементе 6 посредством предотвращающего боковое смещение элемента 50. В рабочих примерах 1 и 2 предотвращающий боковое смещение элемент 50 зафиксирован на первом крепежном элементе 30 фиксирующими элементами 7 через нижние отверстия 59 для винтов на его противоположных концах. Однако в случае, когда выполнена наклонная часть 63 углового гофрированного металлического опорного элемента 6 в позиции, в которой фиксирующий элемент 7 должен быть закреплен, фиксирующий элемент 7 не может быть вставлен перпендикулярно. Для того чтобы избежать этой ситуации, предпочтительно прикрепить предотвращающий боковое смещение элемент 50 к первому крепежному элементу 30 или угловому гофрированном металлическому опорному элементу 6, используя нижнее отверстие 59 для винта или верхнее отверстие 58 для винта, отличное от нижних отверстий 59 для винтов на противоположных концах. Согласно настоящему изобретению, предотвращающий боковое смещение элемент 50 может быть свободно расположен по отношению к боковому направлению наружных стеновых панелей 4 вне зависимости от позиции возвышенностей на наружной стороне углового гофрированного металлического опорного элемента 6. Таким образом, даже когда участок горизонтального соединения смежных наружных стеновых панелей 4, прикрепленных к угловому гофрированному металлическому опорному элементу 6 и соединенных друг с другом шпунтовым соединением с четырех сторон, расположен в позиции, в которой нет возвышенности 61 на наружной стороне углового гофрированного металлического опорного элемента 6,-7 022863 предотвращающий боковое смещение элемент 50 может быть свободно закреплен на угловом гофрированном металлическом опорном элементе 6 или непосредственно или посредством первого крепежного элемента 30. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Элемент, предотвращающий боковое смещение наружных стеновых панелей, выполненный с возможностью установки в участке вертикального соединения наружных стеновых панелей и прикрепления к угловому гофрированному металлическому опорному элементу и содержащий верхнюю плоскую фиксирующую пластину; верхнюю упорную пластину, выполненную проходящей приблизительно под прямыми углами к верхней фиксирующей пластине; нижнюю фиксирующую пластину, выполненную проходящей от нижнего конца верхней фиксирующей пластины и расположенную приблизительно параллельно верхней фиксирующей пластине перед верхней фиксирующей пластиной; и нижнюю упорную пластину, выполненную проходящей приблизительно под прямыми углами к нижней фиксирующей пластине; отличающийся тем, что он дополнительно содержит задний крепежный элемент, проходящий от нижнего конца верхней фиксирующей пластины вниз и параллельно нижней фиксирующей пластине для предотвращения бокового смещения в участке вертикального соединения смежных наружных стеновых панелей, когда верхняя горизонтальная часть первого крепежного элемента, расположенного в участке вертикального соединения смежных наружных стеновых панелей, вставлена между задним крепежным элементом и нижней фиксирующей пластиной. 2. Элемент по п.1, в котором в верхней фиксирующей пластине в горизонтальном направлении выполнены верхние отверстия для винтов, в нижней фиксирующей пластине в горизонтальном направлении выполнены нижние отверстия для винтов. 3. Наружная стеновая установочная конструкция, которая содержит наружные стеновые панели,каждая из которых содержит верхний, нижний боковые шпунтовые участки для соединения друг с другом с четырех сторон,при этом наружные стеновые панели прикреплены к угловому гофрированному металлическому опорному элементу первым крепежным элементом, расположенным у верхней концевой части и нижней концевой частинаружных стеновых панелей,указанный первый крепежный элемент содержит верхнюю горизонтальную часть, формирующую фиксирующую поверхность, выполненную с возможностью ее фиксации на угловом гофрированном металлическом опорном элементе; плоскую пластиночную часть, выступающую вперед от верхней горизонтальной части; поддерживающую часть, выполненную проходящей через всю поперечную ширину плоской пластинчатой части таким образом, что она проходит в направлении, перпендикулярном плоской пластинчатой части; верхний крепежный элемент, отогнутый под углом вверх от поддерживающей части; и нижний крепежный элемент, отогнутый под углом вниз от поддерживающей части,верхняя концевая часть наружной стеновой панели, которая расположена на нижней стороне, закреплена нижним крепежным элементом, нижняя концевая часть наружной стеновой панели, которая расположена на верхней стороне, поддерживается поддерживающей частью и закреплена верхним крепежным элементом, а верхняя горизонтальная часть зафиксирована на угловом гофрированном металлическом опорном элементе фиксирующим элементом,предотвращающий боковое смещение элемент для предотвращения бокового смещения наружных стеновых панелей расположен в участке вертикального соединения наружных стеновых панелей и содержит верхнюю плоскую фиксирующую пластину; верхнюю упорную пластину, выполненную проходящей под приблизительно прямыми углами к верхней фиксирующей пластине; нижнюю фиксирующую пластину, проходящую от нижнего конца верхней фиксирующей пластины и расположенную приблизительно параллельно верхней фиксирующей пластине перед верхней фиксирующей пластиной, нижнюю упорную пластину, выполненную проходящей под приблизительно прямыми углами к нижней фиксирующей пластине, и задний крепежный элемент, проходящий от нижнего конца верхней фиксирующей пластины вниз и параллельно нижней фиксирующей пластине, а нижняя фиксирующая пластина зафиксирована на первом крепежном элементе фиксирующим элементом, в то время как верхняя упорная пластина и нижняя упорная пластина прилегают к боковым торцевым поверхностям наружных стеновых панелей в положении, в котором верхняя горизонтальная часть первого крепежного элемента вставлена между задним крепежным элементом и нижней фиксирующей пластиной. 4. Наружная стеновая установочная конструкция по п.3, в которой элемент, предотвращающий боковое смещение стеновых панелей, дополнительно содержит верхние отверстия для винтов, выполненные в верхней фиксирующей пластине в горизонтальном направлении, нижние отверстия для винтов,выполненные в нижней фиксирующей пластине в горизонтальном направлении, причем интервалы рас-8 022863 положения верхних отверстий для винтов и нижних отверстий для винтов в горизонтальном направлении короче, чем ширина возвышенности на наружной стороне углового гофрированного металлического опорного элемента, к которому прилегает верхняя фиксирующая пластина. 5. Конструкция по п.4, в которой верхняя фиксирующая пластина зафиксирована на угловом гофрированном металлическом опорном элементе по меньшей мере одним фиксирующим элементом, проходящим по меньшей мере через одно соответствующее верхнее отверстие для винтов.

МПК / Метки

МПК: E04F 13/09, E04F 13/076, E04F 13/21

Метки: элемент, боковое, используется, стеновая, предотвращающий, наружной, стеновой, наружная, конструкция, которой, установочная, смещение, панели
