Способ, устройство оптической записи, использующее такой способ, носитель оптической записи для использования в способе и устройстве

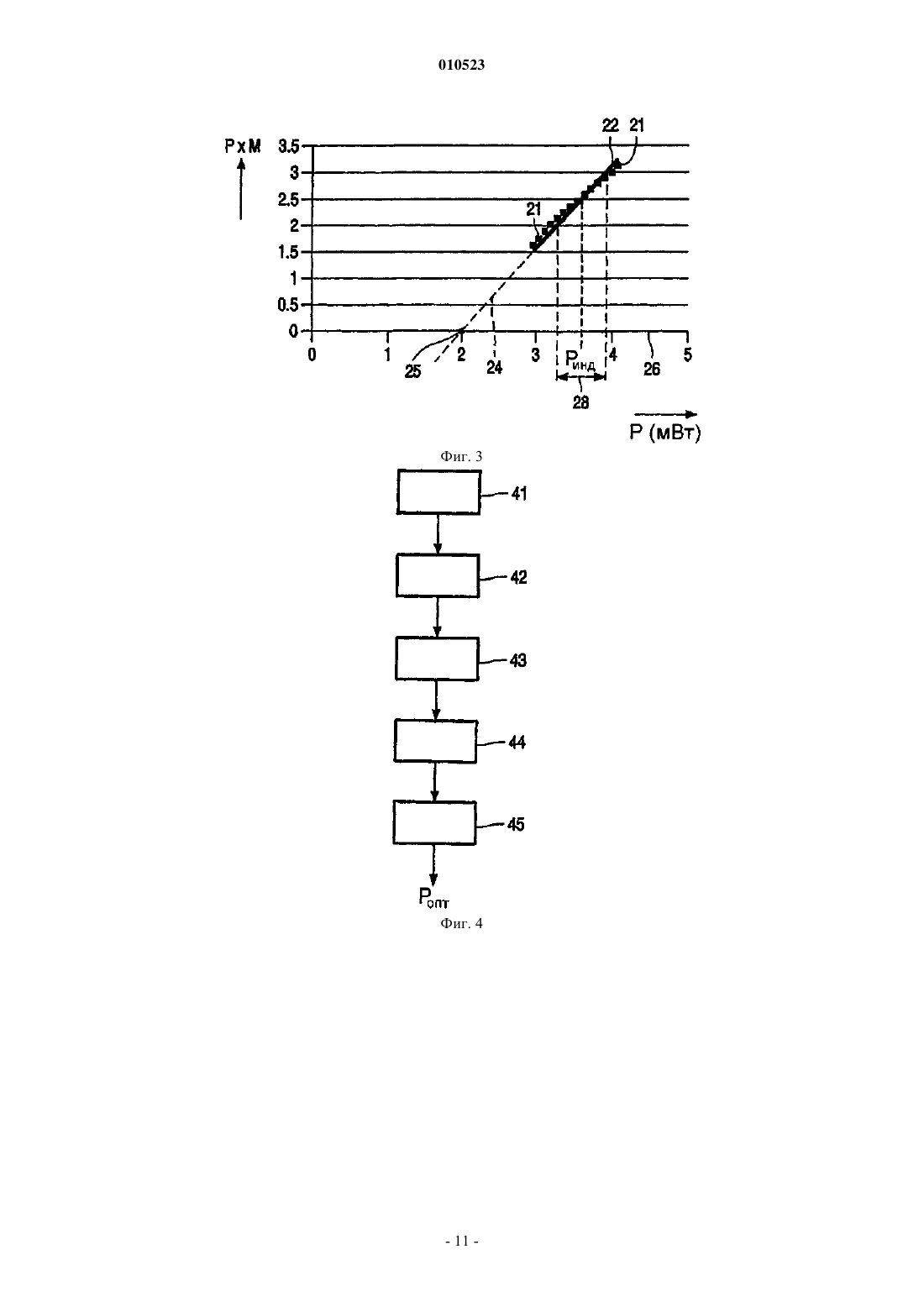

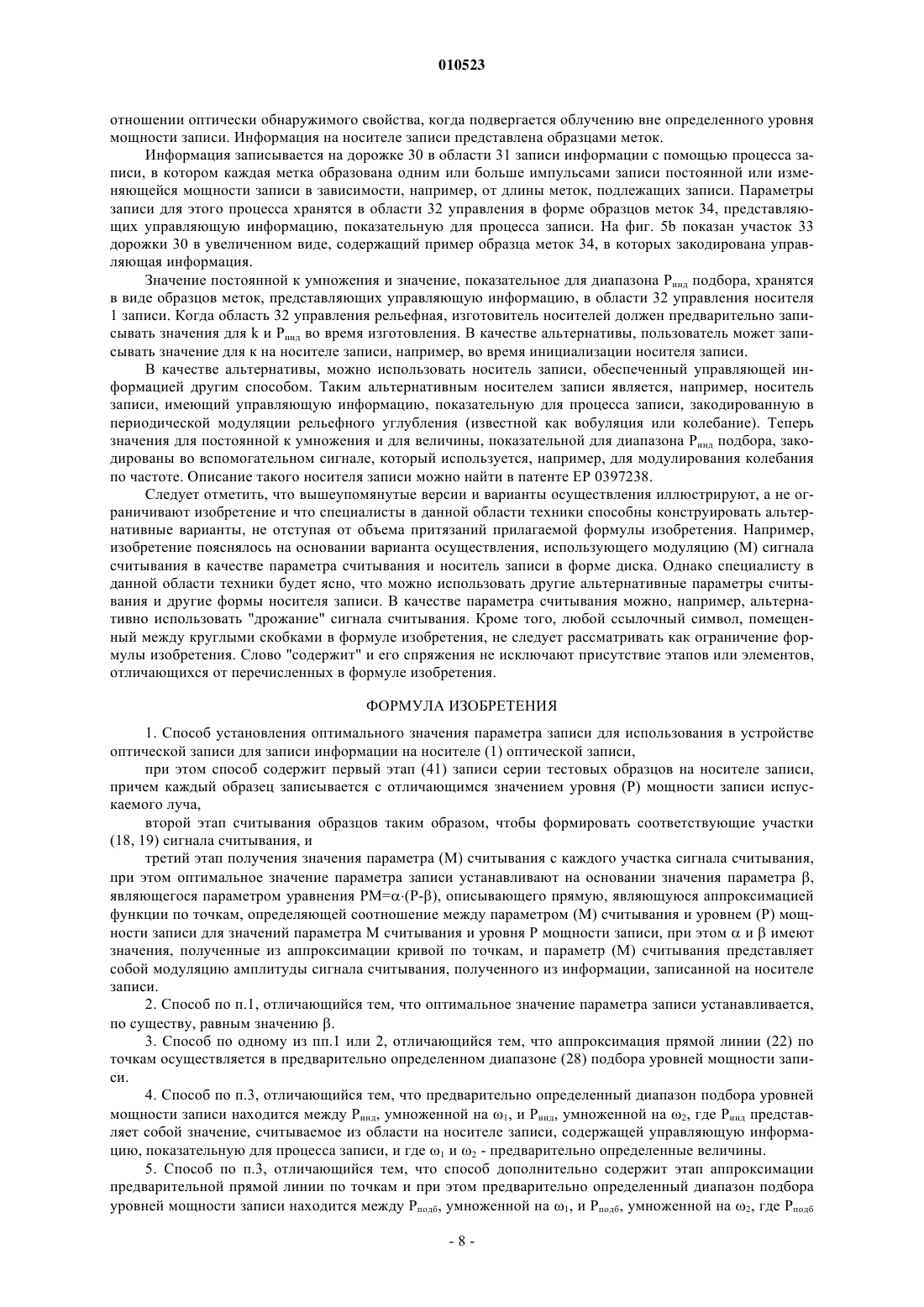

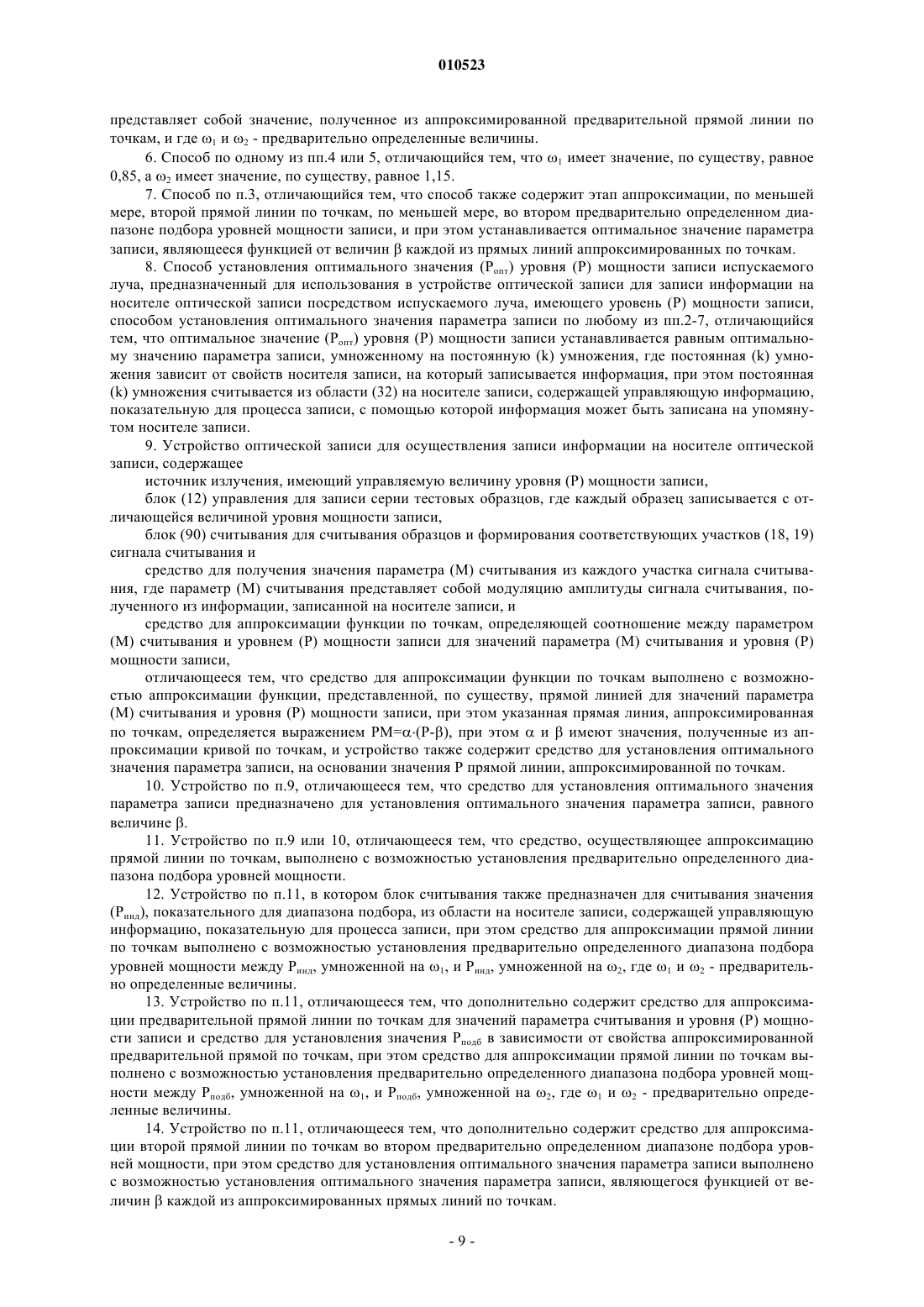

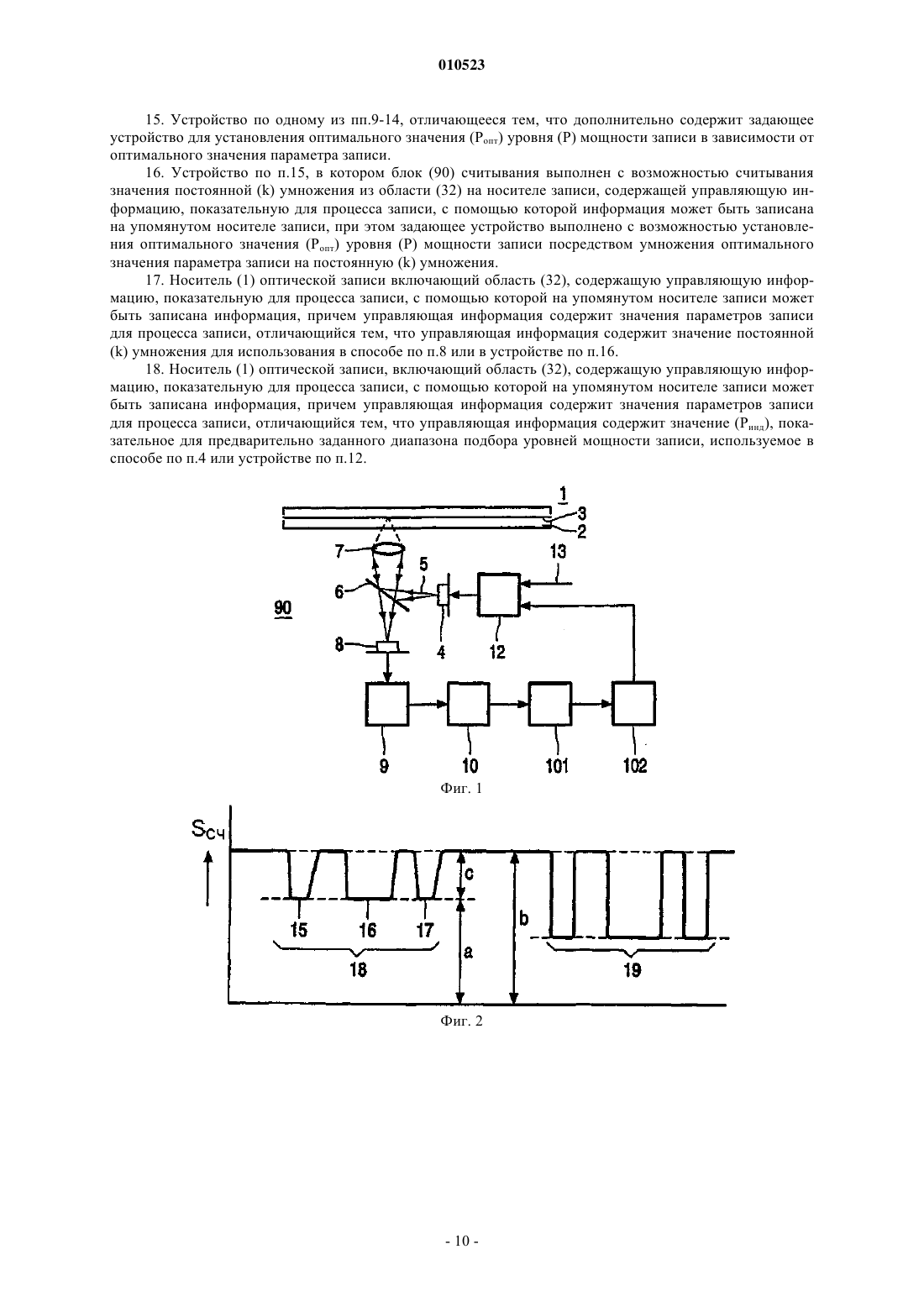

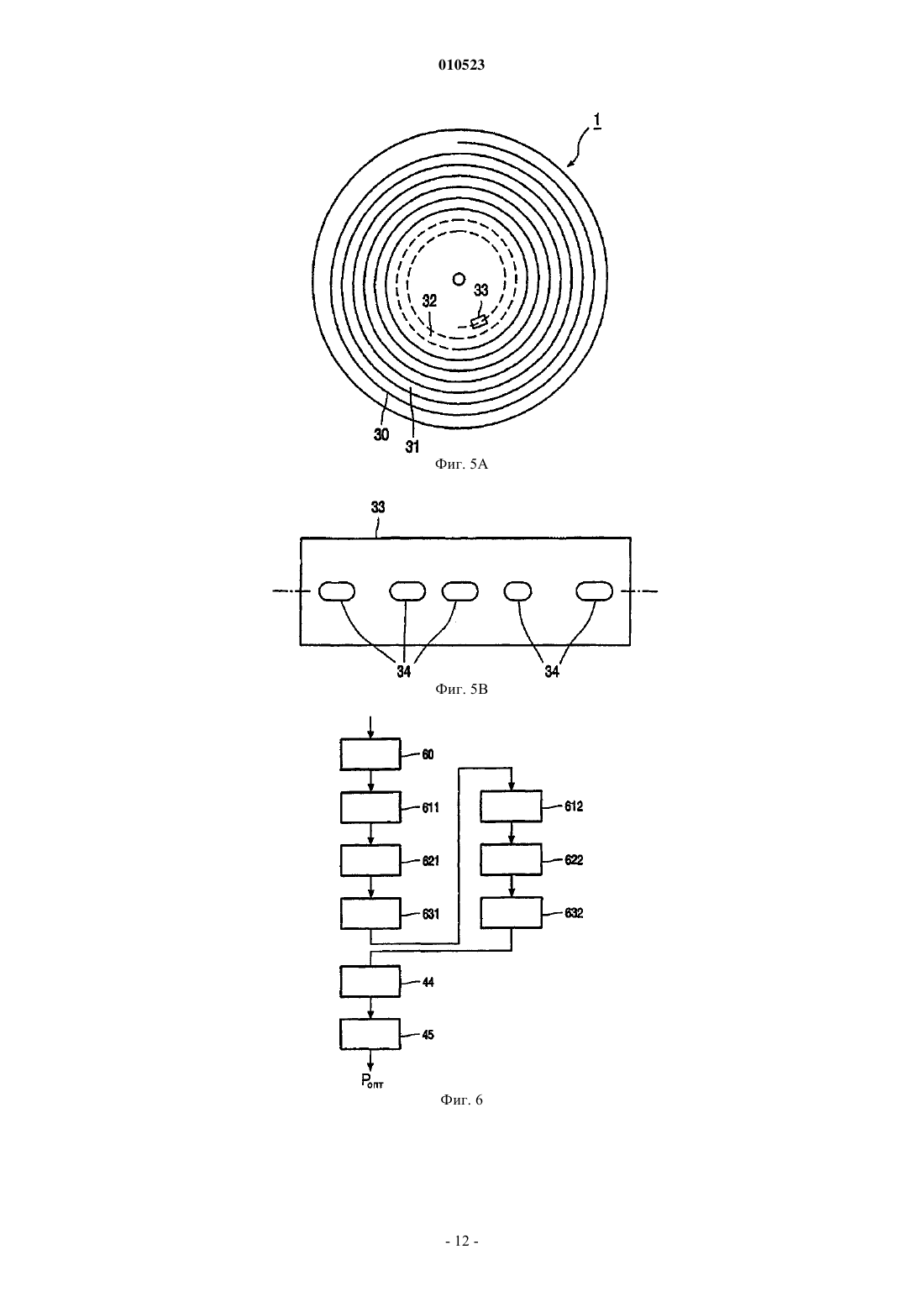

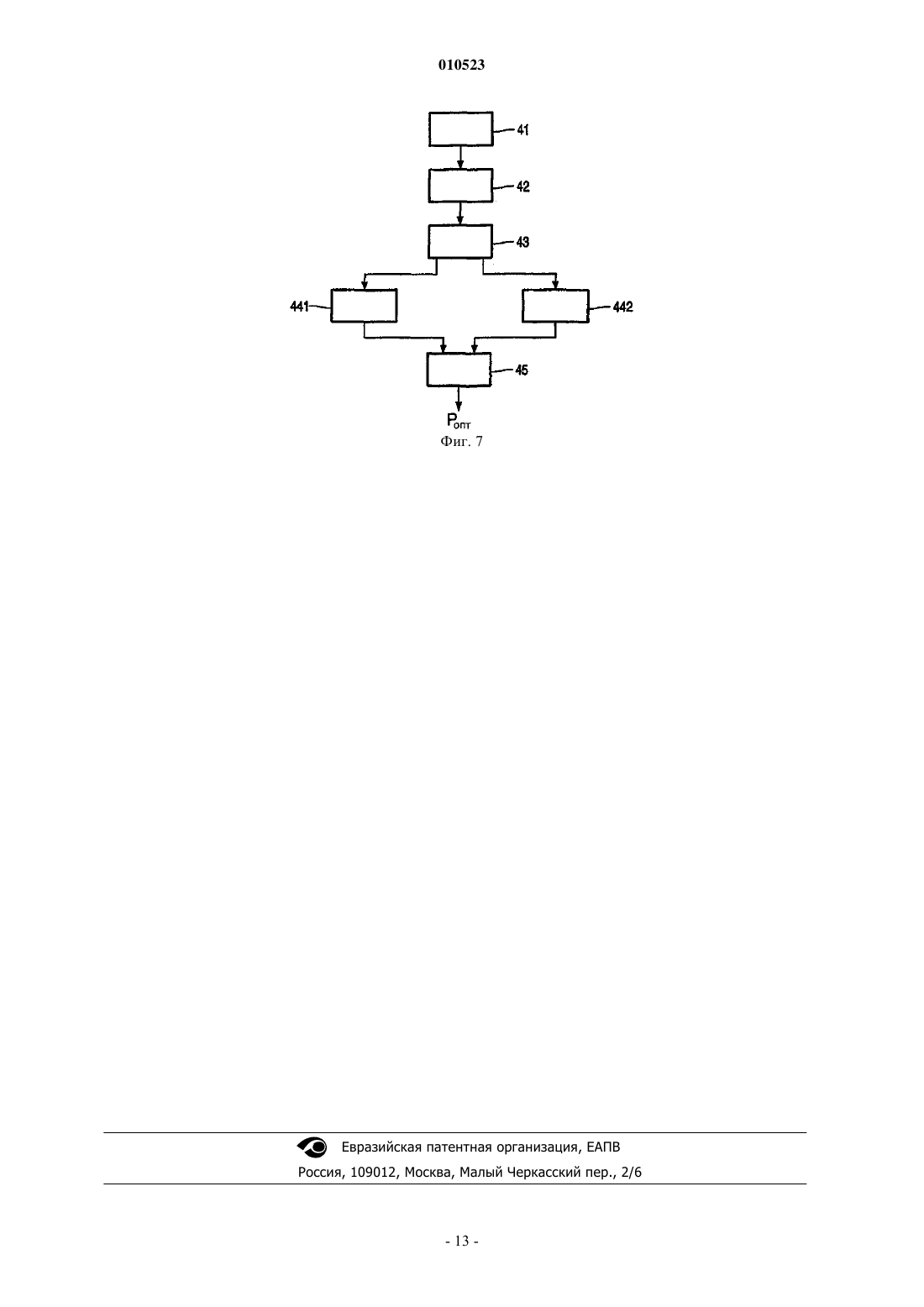

010523 Изобретение касается способа установления оптимальной величины параметра записи для использования в устройстве оптической записи для записи информации на носителе оптической записи посредством испускаемого луча, при этом способ содержит первый этап записи серии тестовых образцов на носителе записи, причем каждый образец записывается с отличающейся величиной уровня (P) мощности записи испускаемого луча, второй этап считывания образцов для формирования соответствующих участков сигнала считывания, и третий этап получения значения параметра считывания из каждого участка сигнала считывания. Изобретение также относится к способу установления оптимальной величины уровня мощности записи испускаемого луча. Кроме того, изобретение относится к устройству оптической записи для осуществления записи информации на носителе оптической записи, содержащему источник излучения для излучения испускаемого луча, имеющего управляемую величину уровня мощности записи, для осуществления записи информации на носителе записи, блок управления для выполнения записи серии тестовых образцов, причем каждый образец записывается с отличающейся величиной уровня мощности записи, блок считывания для считывания образцов и формирования соответствующих участков сигнала считывания, и первое устройство для получения значения параметра считывания из каждого участка сигнала считывания. Изобретение также относится к носителю оптической записи для осуществления записи информации посредством облучения носителя записи испускаемым лучом, при этом носитель записи включает в себя область, содержащую управляющую информацию, показательную для процесса записи, с помощью которой информация может быть записана на упомянутом носителе записи, причем управляющая информация содержит значения параметров записи для процесса записи. Способ и устройство согласно первому абзацу известны из Европейской заявки на патентЕР 0737962. В устройстве используется способ, который включает в себя следующие этапы установления оптимальной мощности (Pопт) записи испускаемого луча. Сначала устройство записывает серию тестовых образцов на носителе записи, причем каждый образец с увеличенной мощностью (P) записи. Затем оно получает модуляцию (М) каждого образца из сигнала считывания, соответствующего образцу. Оно вычисляет производную от модуляции (М) как функцию мощности (P) записи и нормализует производную, умножая ее на мощность (P) записи, деленную на модуляцию (М). Пересечение нормализованной производнойс предварительно заданной величиной (цели) определяет уровень целевой мощности (Pцели) записи. Наконец,целевая мощность (Pцели) записи умножается на параметрдля получения уровня (Ропт) мощности записи,подходящего для выполнения записи на носителе записи. Значение параметрасчитывается непосредственно с носителя записи. Тестовые образцы записывают на носителе записи посредством прикладывания мощности (Р) записи с величинами, находящимися в диапазоне вокруг заданной величины (Ринд), которая также считывается непосредственно с носителя записи. В устройстве оптической записи важно делать запись информации на носителях оптической записи с правильной мощностью лазерного луча. Изготовитель носителей не может задавать эту правильную мощность в абсолютном виде (например, предварительно записав ее на диске) из-за отклонений в оборудовании и разброса от устройства к устройству для каждой комбинации носителя записи и устройства записи. В известном способе установления оптимальной мощности (Ропт) записи учитываются различные характеристики носителей записи с помощью измерения модуляции (М) тестовых образцов, записанных на носителях записи. Кроме того, этот способ не зависит от конкретного устройства записи. Способ предназначен для обеспечения надлежащего установления мощности записи для каждой комбинации устройства записи и носителя записи. Однако недостатком известного способа является то, что не всегда можно определить точное и однозначное значение для целевого уровня (Рцели) мощности записи и, следовательно, для оптимальной величины (Ропт) уровня (Р) мощности записи. Это происходит из-за шума измерения, вносимого во время измерения значений модуляции (М) каждого образца. Этот шум измерения увеличивается с уменьшением мощности (Р) записи тестовых образцов. При этом, даже когда измеренные значения модуляции усреднены, для снижения шума измерения, иногда в у-характеристике образуется пологий участок кривой,препятствуя таким образом определению однозначной величины для целевого уровня (Рцели) мощности записи. Ближайшим аналогом заявленного технического решения является способ и устройство для калибровки записи и эхо-записи оптически детектируемых сигналов ( ЕР 0475558), в которых осуществляют управление интенсивностью записи испускаемого пучка лучей, при этом осуществляют запись тестовых образцов на носителе записи, причем каждый образец записывается с отличной мощностью (интенсивностью) испускаемого луча, далее осуществляется эхо считывание тестовых образцов и формирование тестовых эхо-сигналов, так что сигналы, выходящие из средства эхо-записи, имеют максимальную амплитуду. В указанном источнике информации (ЕР 0475558 В 1) кривая является результатом аппроксимации по точкам, соответствующим величинам амплитуды сигнала эхо-считывания по сравнению с мощностью записи лазера. Из указанной кривой выбирается мощность записи лазера, для которой амплитуда эхо сигнала является наибольшей. Это осуществляется для нахождения локального максимума 11 на кривой 10 и выбора мощности записи лазера, соответствующей указанному максимуму. В указан-1 010523 ном источнике ЕР 0475558 В 1 не осуществляется этап аппроксимации прямой линии по точкам. Целью настоящего изобретения является обеспечение способа согласно первому абзацу, с помощью которого определяется точное и однозначное оптимальное значение для параметра записи, откуда можно получить оптимальное значение (Ропт) уровня (Р) мощности записи. Эта цель достигается, когда сформулированный в преамбуле способ отличается тем, что способ также содержит четвертый этап аппроксимации кривой по точкам функции, определяющей соотношение между параметром считывания и уровнем (Р) мощности записи для значений параметра считывания и уровня (Р) мощности записи, и пятый этап установления оптимальной величины параметра записи в зависимости от свойства аппроксимированной кривой по точкам функции. Было установлено, что в известном способе шум в измерении параметра считывания значительно усиливается при этапе дифференцирования, необходимом для получения нормализованной производной. В способе согласно изобретению этот этап дифференцирования опущен, и функция аппроксимируется кривой непосредственно для значений параметра считывания в зависимости от значений уровня мощности записи. Эта аппроксимация кривой по точкам может быть выполнена с помощью любого алгоритма аппроксимации, например такого, как известный алгоритм по методу наименьших квадратов. Из этой аппроксимированной кривой функции получают оптимальное значение параметра записи. Вообще говоря, можно использовать любую функцию произвольной формы, которая определяет соотношение между параметром считывания и уровнем (Р) мощности записи. Однако, следует отметить,что можно очень легко и точно аппроксимировать кривой по точкам прямую линию. Поэтому является преимущественным и должно быть предпочтительным упорядочивание значений параметра считывания и уровня (Р) мощности записи таким образом, чтобы аппроксимированной кривой могла быть прямая линия. В варианте способа согласно изобретению параметр считывания представляет собой модуляцию(М) амплитуды сигнала считывания, полученного из информации, записанной на носителе записи. Эта модуляция (М) вычисляется из следующего выражения М=IB-IH)/IB)100,где IB - самый высокий уровень амплитуды, а IH - самый низкий уровень амплитуды в сигнале считывания, полученном из информации считывания, записанной на информационном носителе, содержащем более длинные метки, например, такие как метки, имеющие длину, в 14 раз превышающую длину канала в битах, когда используется кодирование модуляции (EFM+). Предпочтительный вариант способа согласно изобретению отличается тем, что аппроксимированная функция имеет форму РМ=(Р-),гдеиимеют значения, полученные из аппроксимации кривой по точкам, и при этом оптимальное значение параметра записи устанавливается, по существу, равным величине . Когда значения модуляции (М), умноженные на уровень (Р) мощности записи, вычерчены в зависимости от уровня (Р) мощности записи, может быть аппроксимирована по точкам функция, представленная, по существу, прямой линией. Физически эта прямая линия ограничена самой низкой мощностью записи и самой высокой мощностью записи, используемыми при записи серии тестовых образцов. Преимуществом данного варианта соответствующего изобретению способа является то, что прямая линия может быть очень легко и точно аппроксимирована по точкам с помощью известных алгоритмов аппроксимации. Аппроксимированная по точкам прямая линия описывается ее характеристикамии . Оптимальное значение параметра записи устанавливается, по существу, равным величине , то есть величине для такого уровня (Р) мощности, для которого экстраполируемая прямая линия пересекает ось Р. Дополнительным преимуществом этого варианта соответствующего изобретению способа является то, что каждая прямая линия имеет только одно пересечение с каждой из осей. Следовательно, можно однозначно определить оптимальное значение параметра записи, поскольку имеется только одно пересечение аппроксимированной кривой по точкам прямой линии с осью Р. Вариант способа в соответствии с изобретением отличается тем, что аппроксимация по точкам прямой линии на четвертом этапе осуществляется в предварительно определенном диапазоне подбора уровней мощности записи. Поскольку аппроксимированная кривой прямая линия является приближением первого порядка соотношения между параметром считывания и уровнем мощности записи, аппроксимация кривой по точкам должна осуществляться в соответствующем диапазоне подбора уровней мощности записи. Таким соответствующим диапазоном подбора является, например, диапазон уровней мощности записи вокруг индикационного уровня (Ринд) мощности, записанного на носителе записи в качестве управляющей информации, показательной для процесса записи, например, диапазон между 1Pинд и 2Pинд,где 1 и 2 предварительно определенные величины. Авторы определили, что особенно предпочтительным диапазоном подбора является диапазон уровней мощности записи между 0,85 Ринд и 1,15 Ринд. Предпочтительный способ в соответствии с изобретением отличается тем, что способ также содер-2 010523 жит этап аппроксимации по точкам предварительной прямой линии, и тем, что предварительно определенный диапазон подбора уровней мощности записи находится между Pподб 1 и Pподб 2, где Рподб - значение, полученное из предварительной аппроксимированной по точкам прямой линии, 1 и 2 могут иметь любое значение. Однако выявили, что особенно предпочтительным диапазоном подбора является диапазон уровней мощности записи, находящийся между 0,85 Рподв и 1,15 Рподб. Отметим, что сама предварительная аппроксимированная по точкам прямая линия может быть получена с помощью ее аппроксимации по точкам в диапазоне подбора уровней мощности вокруг второго значения Pподб, которое получено из второй предварительной аппроксимированной кривой по точкам прямой линии. Таким образом может быть создана итерационная процедура, приводящая к оптимальному диапазону подбора уровней мощности. Такая итерационная процедура может начаться, например, с величины Рподб, равной индикационному уровню (Ринд) мощности, записанному на носителе записи в качестве управляющей информации, показательной для процесса записи. Итерационная процедура может остановиться, например, после предварительно определенного количества итерационных этапов или, в качестве альтернативы, когда между двумя последовательными итерационными этапами Рподб изменится меньше, чем на предварительно определенную величину. Также следует отметить, что, когда используется итерационная процедура, Рподб может быть получен только из предварительной прямой линии, аппроксимированной по точкам на предыдущем итерационном этапе. В качестве альтернативы, Рподб можно получить из предварительной прямой линии, аппроксимированной по точкам на предыдущем итерационном этапе, в сочетании, по меньшей мере, с одной из предварительных прямых линий, аппроксимированных по точкам на более ранних итерационных этапах. Дополнительный способ в соответствии с изобретением отличается тем, что способ также содержит этап аппроксимации по точкам, по меньшей мере, второй прямой линии, по меньшей мере, во втором предварительно определенном диапазоне подбора уровней мощности записи, и тем, что на пятом этапе устанавливается оптимальное значение параметра записи в зависимости от свойства каждой из аппроксимированных прямых линий. Оптимальное значение параметра записи можно, например, установить,как среднее значение для оптимальных значений, полученных из каждой отдельной аппроксимированной прямой линии. В качестве альтернативы, можно использовать взвешенное среднее значение или значение, полученное из процедуры интерполяции между оптимальными значениями, полученными из каждой отдельной аппроксимированной прямой линии. Такая процедура интерполяции может быть либо линейной, либо нелинейной. Когда используются две прямые линии, первый диапазон подбора уровней мощности записи можно, например, установить, как диапазон вокруг индикационного уровня (Ринд) мощности минус заданное значение, в то время как второй диапазон подбора можно установить, как диапазон вокруг индикационного уровня (Ринд) мощности плюс заданное значение. Заданное значение можно выбирать, например, из диапазона между 0,25 и 1,0 мВт. Целью настоящего изобретения также является обеспечение способа согласно первому абзацу, который определяет точную и однозначную оптимальную величину (Pопт) уровня (P) мощности записи испускаемого луча. Оптимальная величина (Pопт) уровня (P) мощности записи определяется как мощность(P) записи, для которой получено самое низкое дрожание сигнала считывания, из информации, записанной на носителе записи. Эта цель достигается, когда в способе, сформулированном в преамбуле, испускаемый луч, имеющий уровень мощности записи, отличается тем, что аппроксимированная по точкам функция имеет форму РМ=(Р-),гдеиимеют значения, полученные из аппроксимации по точкам, оптимальное значение параметра записи устанавливается, по существу, равным величине , а оптимальное значение (Ропт) уровня (Р) мощности записи испускаемого луча устанавливается равным оптимальной величине параметра записи,умноженной на постоянную (k). После того как оптимальное значение параметра записи определено, т.е. установлено, по существу,равным величине , оптимальное значение (Ропт) уровня (Р) мощности записи испускаемого луча получают, умножая оптимальное значение параметра записи на постоянную (k) умножения. Таким образом,оптимальное значение (Ропт) уровня (Р) мощности записи находят из выражения Pопт=k Величина постоянной (k) умножения зависит от свойств носителя записи, на котором должна быть записана информация. Следует отметить, что значение для постоянной (k) умножения можно получить из значений параметраи для предварительно установленного значения (цели) из известного способа с помощью формулы k=(1 + 1/цели). Вариант способа в соответствии с изобретением отличается тем, что постоянная (k) умножения считывается из области на носителе записи, содержащей управляющую информацию, показательную для процесса записи, с помощью которой информация может быть записана на упомянутом носителе записи. Поскольку значение постоянной (k) умножения зависит исключительно от свойств носителя записи,оно может быть определено изготовителем и предварительно записано на носителе записи во время изготовления. В качестве альтернативы значение постоянной (к) умножения может определять пользова-3 010523 тель и записывать на носителе записи для более позднего использования. В соответствии со способом значение постоянной (k) умножения отличается от считываемого с носителя записи, когда для осуществления записи информации на этом носителе записи должно быть установлено оптимальное значение(Ропт) уровня (Р) мощности записи. Дополнительной целью настоящего изобретения является обеспечение устройства согласно первому абзацу, которое определяет точное и однозначное оптимальное значение для параметра записи, из которого можно получить оптимальное значение (Ропт) уровня (Р) мощности записи. Эта цель достигается, когда устройство, описанное в преамбуле, отличается тем, что устройство дополнительно содержит средство для аппроксимации прямой линии по точкам, определяющей соотношение между параметром считывания и уровнем (Р) мощности записи для значений параметра считывания и уровня (Р) мощности записи, и средство установления оптимального значения параметра записи в зависимости от свойства аппроксимированной по точкам функции. Вариант осуществления устройства в соответствии с изобретением отличается тем, что средство предназначено для аппроксимации по точкам функции, представленной, по существу, прямой линией,для значений параметра считывания и уровня (P) мощности записи. Вариант осуществления устройства в соответствии с изобретением отличается тем, что параметр считывания является модуляцией (М) амплитуды сигнала считывания, полученного из информации, записанной на носителе записи, и тем, что аппроксимированная по точкам функция имеет форму РМ=(P-),гдеиимеют значения, полученные из аппроксимации по точкам. В предпочтительном варианте осуществления устройства в соответствии с изобретением, оптимальное значение параметра записи впоследствии устанавливается, по существу, равным величине . Вариант осуществления устройства в соответствии с изобретением отличается тем, что средство(101) для аппроксимации по точкам функции предназначено для установления предварительно определенного диапазона подбора уровней мощности. Предварительно определенный диапазон подбора может быть установлен в зависимости от величины (Ринд), показательной для диапазона подбора, считываемого из области на носителе записи, содержащей управляющую информацию, показательную для процесса записи, например диапазона между 1 Ринд и 2 Ринд, где 1 и 2 - предварительно определенные величины. Нашли, что особенно предпочтительным диапазоном подбора является диапазон уровней мощности записи между 0,85 Ринд и 1,15 Ринд. Вариант осуществления устройства в соответствии с изобретением отличается тем, что устройство содержит средство для аппроксимации по точкам предварительной прямой линии для значений параметра считывания и уровня (Р) мощности записи и средство для установления значения Рподб в зависимости от свойства аппроксимированной по точкам предварительной прямой линии, и в котором средство (101) предназначено для установления предварительно определенного диапазона подбора уровней мощности между Рподб, умноженным на 1, и Рподб, умноженным на 2, где 1 и 2 - предварительно определенные величины. Следует отметить, что предварительная аппроксимированная прямая линия сама может быть получена из аппроксимации по точкам в диапазоне подбора уровней мощности около второго значения Рподб,полученного из второй предварительной аппроксимированной по точкам прямой линии. Таким образом,может быть создана итерационная процедура, которая приводит к оптимальному диапазону подбора уровней мощности. Также следует отметить, что средство для аппроксимации по точкам прямой линии и средство для аппроксимации по точкам предварительной прямой линии могут быть отдельными устройствами или, в качестве альтернативы, могут быть объединены в единое устройство. Вариант осуществления устройства в соответствии с изобретением отличается тем, что устройство содержит средство для аппроксимации по точкам второй прямой линии во втором предварительно определенном диапазоне подбора уровней мощности, и тем, что средство (102) предназначено для установления оптимального значения параметра записи в зависимости от свойства каждой из аппроксимированных прямых линий. При этом средство для аппроксимации по точкам прямой линии и средство для аппроксимации кривой по точкам второй прямой линии могут быть отдельными устройствами или, в качестве альтернативы, могут быть объединены в единое устройство. Вариант осуществления устройства в соответствии с изобретением отличается тем, что устройство содержит задающее устройство для установления оптимального значения (Ропт) уровня (Р) мощности записи в зависимости от оптимального значения параметра записи. Вариант осуществления устройства в соответствии с изобретением, в котором блок считывания функционирует для считывания значения постоянной (k) умножения из области на носителе записи, содержащей управляющую информацию, показательную для процесса записи, с помощью которой информация может быть записана на упомянутом носителе записи, отличается тем, что задающее устройство предназначено для установления оптимального значения (Ропт) уровня (Р) мощности записи посредством умножения оптимального значения параметра записи на постоянную (k) умножения.-4 010523 Дополнительной целью настоящего изобретения является обеспечение носителя оптической записи для использования со способом и устройством оптической записи по настоящему изобретению. Эта цель достигается, когда носитель оптической записи, описанный в преамбуле, отличается тем,что управляющая информация содержит значение постоянной (k) умножения. Поскольку значение постоянной (k) умножения, используемое в способе и устройстве для установления оптимального значения (Ропт) уровня (Р) мощности записи, зависит исключительно от свойств носителя записи, его может определять изготовитель и предварительно записывать на носителе записи во время изготовления. Следует отметить, что носитель оптической записи известен из международной заявки на патентWO 98/25266. Однако управляющая информация, содержавшаяся на этом известном носителе записи,содержит заданное значение (цели), которое в известных способе и устройстве для установления оптимального значения параметра записи, сравнивается со значениями нормализованной производноймодуляции (М) по мощности (Р) записи. Носитель оптической записи согласно настоящему изобретению содержит постоянную (k) умножения, которая используется для получения оптимального значения (Ропт) уровня (Р) мощности записи посредством умножения этой постоянной (k) умножения на оптимальное значение параметра записи. Кроме того, это оптимальное значение параметра записи получают без использования производной модуляции (М) по мощности (Р) записи. Эта цель также достигается, когда носитель оптической записи согласно преамбуле отличается тем,что управляющая информация содержит значение, показательное для диапазона подбора (Ринд). Ринд может быть определен изготовителем и предварительно записан на носителе записи во время изготовления. Для определения Ринд, изготовители носителей должны находить оптимальное значение (Рконтр) уровня(Р) мощности записи для их носителя записи на контрольном записывающем устройстве и при стандартизированных условиях. Теперь Ринд можно получить, например, на основании Рконтр из любой из формул Цели, особенности и преимущества изобретения будут очевидны из последующих более конкретных описаний примеров вариантов осуществления изобретения, иллюстрируемых на прилагаемых чертежах, на которых: на фиг. 1 - представлена блок-схема варианта осуществления устройства оптической записи в соответствии с изобретением,на фиг. 2 - два участка сигнала считывания из двух тестовых образцов,на фиг. 3 - график, показывающий измеренную модуляцию, умноженную на мощность записи, в виде функции мощности записи, и аппроксимированную кривой функцию,на фиг. 4 - графическая схема программы первого варианта способа в соответствии с изобретением,на фиг. 5 - вариант осуществления носителя записи в соответствии с изобретением,на фиг. 6 - графическая схема программы процедуры установления предварительно определенного диапазона подбора и на фиг. 7 представлена графическая схема программы второго варианта способа в соответствии с изобретением. На фиг. 1 показано устройство оптической записи и носитель 1 оптической записи в соответствии с изобретением. Носитель 1 записи имеет прозрачную подложку 2 и слой 3 записи, расположенный на ней. Слой 3 записи содержит материал, предназначенный для осуществления записи информации посредством испускаемого луча 5. Материал записи может быть, например, магнитооптического типа, типа изменения фазы, окрашивающего типа или любым другим подходящим материалом. Информация может быть записана в форме оптически детектируемых областей, также называемых метками, на слое 3 записи. Устройство содержит источник 4 излучения, например полупроводниковый лазер, для излучения испускаемого луча 5. Испускаемый луч коллимируется на слое 3 записи через расщепитель 6 луча, линзу 7 объектива и подложку 2. В качестве альтернативы, носитель записи может быть смежным с воздухом, в этом случае испускаемый луч непосредственно падает на слой 3 записи, не проходя сквозь подложку. Излучение, отраженное от носителя 1, коллимируется линзой 7 объектива и, после прохождения через расщепитель 6 луча, падает на систему 8 детектирования, которая преобразовывает падающее излучение в электрические сигналы детектора. Сигналы детектора подаются в схему 9. Схема 9 получает несколько сигналов из сигналов детектора, таких как сигнал считывания Sсч, представляющий информацию, подлежащую считыванию с носителя 1 записи. Источник 4 излучения, расщепитель 6 луча, линза 7 объектива,система 8 детектирования и схема 9 вместе формируют блок 90 считывания. Сигнал считывания из схемы 9 обрабатывается в первом процессоре 10 с целью формирования из сигнала считывания сигналов, представляющих параметр считывания. Полученные сигналы подаются во второй процессор 101 и впоследствии в третий процессор 102, эти процессоры обрабатывают серию значений параметра считывания и получают на основании их значение для сигнала управления мощностью записи, необходимого для управления уровнем мощности лазера. Сигнал управления мощностью записи прикладывают к блоку 12 управления. Информационный-5 010523 сигнал 13, представляющий информацию, подлежащую записи на носителе 1 записи, также подается в блок 12 управления. Выход блока 12 управления связан с источником 4 излучения. Метка на слое 3 записи может быть записана одни импульсом излучения, мощность которого определена оптимальным уровнем (Pопт) мощности записи, определяемым процессором 102. В качестве альтернативы, метка также может быть записана серией импульсов излучения равной или отличающейся длины и одного или более уровней мощности, определяемых сигналом мощности записи. В рамках описания под процессором подразумевается любое средство, подходящее для осуществления вычислений, например микропроцессор, цифровой процессор сигналов, аналоговая схема с постоянными соединениями или схема, программируемая в процессе эксплуатации. Кроме того, первый процессор 10, второй процессор 101 и третий процессор 102 могут быть отдельными устройствами или, в качестве альтернативы, могут быть объединены в единое устройство, выполняющее все три процесса. Перед записью информации на носителе 1 в устройстве устанавливают его мощность (Р) записи равной оптимальной величине (Ропт), выполняя способ согласно изобретению. Этот способ схематично изображен на графической схеме программы, показанной на фиг. 4. На первом этапе 41 устройство записывает серию тестовых образцов на носителе 1. Тестовые образцы должны быть выбраны так, чтобы обеспечить требуемый сигнал считывания. Если параметр считывания, подлежащий получению из сигнала считывания, является модуляцией (М) участка сигнала считывания, принадлежащего тестовому образцу, тестовый образец должен содержать достаточно длинные метки для достижения максимальной модуляции участка сигнала считывания. Когда информация закодирована в соответствии с так называемой модуляцией (EFM), тестовые образцы предпочтительно содержат длинные I11 метки схемы модуляции. Когда информация закодирована в соответствии с модуляцией (EFM+), тестовые образцы должны содержать длинные 114 метки этой схемы модуляции. Каждый тестовый образец записывается с отличающимся уровнем (Р) мощности записи. Диапазон мощностей можно выбрать на основании индикационного уровня (Ринд) мощности, записанного в виде управляющей информации на носителе записи. Последующие тестовые образцы можно записывать с пошаговым увеличением уровня (Р) мощности записи под управлением блока 12 управления. Тестовые образцы можно записывать где-нибудь на носителе записи. В качестве альтернативы их можно записывать в специально предусмотренных тестовых областях на носителе записи. На втором этапе 42 записанные тестовые образцы считываются блоком 90 считывания, для формирования сигнала считывания Sсч. На фиг. 2 показаны участки 18 и 19 сигнала считывания, полученные из двух тестовых образцов, записанных с двумя отличающимися уровнями мощности записи. Показанные образцы содержат короткую метку, длинную метку и короткую метку, как обозначено частями 15, 16 и 17 сигнала, соответственно, как на участке 18 сигнала считывания, так и на участке 19 сигнала считывания. Фактический образец может содержать несколько сотен меток отличающейся или равной длины. На третьем этапе 43 процессор 10 получает из сигнала считывания Sсч параметр считывания для каждого участка сигнала считывания. Возможный параметр считывания представляет собой отношение самого низкого уровня амплитуды участка сигнала считывания (для считывания участка 18 сигнала, обозначенного ссылочной позицией 'а' на фиг. 2) к максимальному уровню амплитуды того же участка сигнала считывания (обозначенного позицией 'b'). Предпочтительным параметром считывания является модуляция (М), являющаяся отношением максимальной величины размаха сигнала считывания, обозначенного ссылочной позицией 'с', к максимальной амплитуде 'b' участка сигнала считывания. На четвертом этапе 44 процессор 101 формирует серию пар значений для модуляции (М) образца,умноженной на мощность (Р) записи, и мощности (Р) записи, с которой этот образец был записан. Мощности записи можно взять из величины сигнала управления мощностью записи во время записи тестовых образцов или, в качестве альтернативы, из измерения мощности излучения. На фиг. 3 схематически показан результат обработки сигнала считывания, полученный из тестовых образцов; каждая точка 21 представляет пару значений для модуляции (М), умноженной на мощность (Р) записи, и мощности (Р) записи тестового образца. Процессор 101 подбирает прямую линию 22, проходящую через измеренные значения модуляции (М), умноженные на мощность (Р) записи, т.е. МР. Аппроксимированная прямая линия представлена на фиг. 3 сплошной линией 22. Аппроксимирование можно осуществлять посредством известного алгоритма подбора кривой методом наименьших квадратов. Прямая линия 22 является аппроксимированной кривой по точкам 21 в предварительно определенном диапазоне 28 подбора уровней мощности записи. В этом примере диапазон подбора сосредоточен вокруг величины Ринд, являющейся показательной для диапазона подбора, считываемого из области на носителе записи. Аппроксимированная прямая линия 22 может быть экстраполирована. Экстраполированная прямая линия представлена на фиг. 3 пунктирной линией 24. На пятом этапе 45 процессор 102 определяет аналитическое выражение, описывающее аппроксимированную прямую линию. Это выражение имеет форму РМ=(Р-),где параметрыиимеют значения, полученные из аппроксимации кривой по точкам. Значение-6 010523 для параметразаписи, определяемое аппроксимацией кривой по точкам, теперь используется процессором 102 для установления оптимального значения (Ропт) для мощности (Р) записи. Это осуществляется посредством умножения этого значения параметра р записи на величину постоянной (k) умножения. Итак, оптимальное значение (Ропт) для мощности (Р) записи находят из выражения Ропт = k. Постоянная (k) умножения зависит от свойств носителя 1 записи и может быть предварительно записана в области 32 управления на носителе 1 записи. Если так, то постоянная (k) умножения считывается с носителя 1 записи блоком 90 считывания. Следует упомянуть, что значение для параметра записи , определяемое аппроксимацией по точкам, соответствует величине мощности (Р) записи, при которой экстраполированная прямая линия 24 пересекает ось Р 26. Это значение мощности (Р) записи и следовательно параметр записина фиг. 3 обозначены ссылочной позицией 25. Пример процедуры установления предварительно определенного диапазона 28 подбора уровней мощности записи итерационным способом схематично изображен на графической схеме программы,показанной на фиг. 6. На этапе 60, значение Ринд, показательное для диапазона подбора, считывается из области на носителе 1 записи. На этапе 611 устанавливается начальный диапазон подбора от 0,85 Ринд до 1,15 Ринд. На следующем этапе 621 первая предварительная прямая линия аппроксимируется по точкам 21 в начальном диапазоне подбора. Из этой первой предварительной прямой линии на этапе 631 получают первое значение подбора Рподб,1. В следующей последовательности итерационной процедуры на этапе 612 устанавливается диапазон подбора от 0,85-Pподб,1 до 1,15 Рподб,1. На этапе 622 снова предварительная прямая линия аппроксимируется по точкам 21, и от этой второй предварительной прямой линии на этапе 632 получается второе значение Рподб,2 подбора. Теперь на этапе 44 прямая линия 22 представляет собой кривую, аппроксимированную по точкам 21 в предварительно определенном диапазоне подбора 28, установленном от 0,85 Рподб,2 до 1,15-Рподб,2. Каждое значение Рподб,N подбора получают из N-й предварительной аппроксимированной по точкам прямой линии. Подходящее значение Рподб,N находят из выражения Рподб,N=(kN)/,где N соответствует величине мощности (Р) записи, при которой экстраполируемая N-я предварительная прямая линия пересекает ось Р 26. Кроме того, значение Рподб,N подбора можно получить не только из N-й предварительной прямой линии, но также и из значений подбора на более ранних этапах итерационной процедуры, т.е. Pподб,N=f kN/), Ринд, Pподб,N-l, Pподб,N-2). Определено, что особенно приемлемые значения для величин для Рподб,1 и Рподб,2 составляют Рподб,1=(Ринд+(k1)/)/2 и Рподб,2=(Рподб,1+(k2/)/2. В приведенном выше примере итерационная процедура состоит из трех итерационных этапов. Однако, следует отметить, что можно использовать любое другое количество итерационных этапов. Более того, помимо использования фиксированного количества итерационных этапов, в качестве альтернативы,итерационная процедура может продолжаться до тех пор, пока не будет достигнут критерий остановки. Такой критерий остановки, например, состоит в том, что между двумя последовательными итерационными этапами Рподб изменяется меньше, чем на предварительно определенную величину. На фиг. 7 схематически показана графическая схема программы второго варианта способа в соответствии с изобретением. Вместо кривой, аппроксимирующей единственную прямую линию на четвертом этапе 44 способа, две прямые линии аппроксимированы по точкам. На этапе 441 первая прямая линия аппроксимируется по точкам в первом предварительно определенном диапазоне подбора, а на этапе 442 вторая прямая линия аппроксимируется по точкам во втором предварительно определенном диапазоне подбора. Первый диапазон подбора сосредоточен вокруг Ринд-0,5 мВт, тогда как второй диапазон подбора сосредоточен вокруг Ринд+0,5 мВт. В качестве альтернативы, можно использовать другие диапазоны. Первая аппроксимированная по точкам прямая линия описывается выражением PM=1(P-1), в то время как вторая аппроксимированная по точкам прямая линия описывается выражением РМ=2(Р-2). На пятом этапе 45 способа, оптимальное значение (Ропт) для мощности записи зависит и от 1, и от 2. Например, Ропт можно получить из среднего значения 1 и 2, т.е. Ропт=k(1+2)/2. В качестве альтернативы, Ропт можно получить из линейной интерполяции между 1 и 2, принимая во внимание соответствующие диапазоны подбора. На фиг. 5 а показан вариант осуществления носителя 1 записи, обеспеченный дорожкой 30. Дорожка может иметь круглую или спиральную форму и представлять собой, например, рельефное углубление или выступ. Область носителя записи разделена на область 31 записи информации, для осуществления записи информации пользователя, и область 32 управления, для хранения информации, имеющей отношение к записи, считыванию и стиранию информации на носителе записи и, в общем, не предназначенной для осуществления записи информации пользователя. Область 32 управления на фиг. 5 отмечена пунктирной дорожкой. Область 31 записи информации имеет тип, который подвергается изменению в-7 010523 отношении оптически обнаружимого свойства, когда подвергается облучению вне определенного уровня мощности записи. Информация на носителе записи представлена образцами меток. Информация записывается на дорожке 30 в области 31 записи информации с помощью процесса записи, в котором каждая метка образована одним или больше импульсами записи постоянной или изменяющейся мощности записи в зависимости, например, от длины меток, подлежащих записи. Параметры записи для этого процесса хранятся в области 32 управления в форме образцов меток 34, представляющих управляющую информацию, показательную для процесса записи. На фиг. 5b показан участок 33 дорожки 30 в увеличенном виде, содержащий пример образца меток 34, в которых закодирована управляющая информация. Значение постоянной к умножения и значение, показательное для диапазона Ринд подбора, хранятся в виде образцов меток, представляющих управляющую информацию, в области 32 управления носителя 1 записи. Когда область 32 управления рельефная, изготовитель носителей должен предварительно записывать значения для k и Ринд во время изготовления. В качестве альтернативы, пользователь может записывать значение для к на носителе записи, например, во время инициализации носителя записи. В качестве альтернативы, можно использовать носитель записи, обеспеченный управляющей информацией другим способом. Таким альтернативным носителем записи является, например, носитель записи, имеющий управляющую информацию, показательную для процесса записи, закодированную в периодической модуляции рельефного углубления (известной как вобуляция или колебание). Теперь значения для постоянной к умножения и для величины, показательной для диапазона Ринд подбора, закодированы во вспомогательном сигнале, который используется, например, для модулирования колебания по частоте. Описание такого носителя записи можно найти в патенте ЕР 0397238. Следует отметить, что вышеупомянутые версии и варианты осуществления иллюстрируют, а не ограничивают изобретение и что специалисты в данной области техники способны конструировать альтернативные варианты, не отступая от объема притязаний прилагаемой формулы изобретения. Например,изобретение пояснялось на основании варианта осуществления, использующего модуляцию (М) сигнала считывания в качестве параметра считывания и носитель записи в форме диска. Однако специалисту в данной области техники будет ясно, что можно использовать другие альтернативные параметры считывания и другие формы носителя записи. В качестве параметра считывания можно, например, альтернативно использовать "дрожание" сигнала считывания. Кроме того, любой ссылочный символ, помещенный между круглыми скобками в формуле изобретения, не следует рассматривать как ограничение формулы изобретения. Слово "содержит" и его спряжения не исключают присутствие этапов или элементов,отличающихся от перечисленных в формуле изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ установления оптимального значения параметра записи для использования в устройстве оптической записи для записи информации на носителе (1) оптической записи,при этом способ содержит первый этап (41) записи серии тестовых образцов на носителе записи,причем каждый образец записывается с отличающимся значением уровня (Р) мощности записи испускаемого луча,второй этап считывания образцов таким образом, чтобы формировать соответствующие участки(18, 19) сигнала считывания, и третий этап получения значения параметра (М) считывания с каждого участка сигнала считывания,при этом оптимальное значение параметра записи устанавливают на основании значения параметра ,являющегося параметром уравнения РМ=(Р-), описывающего прямую, являющуюся аппроксимацией функции по точкам, определяющей соотношение между параметром (М) считывания и уровнем (Р) мощности записи для значений параметра М считывания и уровня Р мощности записи, при этомиимеют значения, полученные из аппроксимации кривой по точкам, и параметр (М) считывания представляет собой модуляцию амплитуды сигнала считывания, полученного из информации, записанной на носителе записи. 2. Способ по п.1, отличающийся тем, что оптимальное значение параметра записи устанавливается,по существу, равным значению . 3. Способ по одному из пп.1 или 2, отличающийся тем, что аппроксимация прямой линии (22) по точкам осуществляется в предварительно определенном диапазоне (28) подбора уровней мощности записи. 4. Способ по п.3, отличающийся тем, что предварительно определенный диапазон подбора уровней мощности записи находится между Ринд, умноженной на 1, и Ринд, умноженной на 2, где Ринд представляет собой значение, считываемое из области на носителе записи, содержащей управляющую информацию, показательную для процесса записи, и где 1 и 2 - предварительно определенные величины. 5. Способ по п.3, отличающийся тем, что способ дополнительно содержит этап аппроксимации предварительной прямой линии по точкам и при этом предварительно определенный диапазон подбора уровней мощности записи находится между Рподб, умноженной на 1, и Рподб, умноженной на 2, где Рподб-8 010523 представляет собой значение, полученное из аппроксимированной предварительной прямой линии по точкам, и где 1 и 2 - предварительно определенные величины. 6. Способ по одному из пп.4 или 5, отличающийся тем, что 1 имеет значение, по существу, равное 0,85, а 2 имеет значение, по существу, равное 1,15. 7. Способ по п.3, отличающийся тем, что способ также содержит этап аппроксимации, по меньшей мере, второй прямой линии по точкам, по меньшей мере, во втором предварительно определенном диапазоне подбора уровней мощности записи, и при этом устанавливается оптимальное значение параметра записи, являющееся функцией от величинкаждой из прямых линий аппроксимированных по точкам. 8. Способ установления оптимального значения (Pопт) уровня (P) мощности записи испускаемого луча, предназначенный для использования в устройстве оптической записи для записи информации на носителе оптической записи посредством испускаемого луча, имеющего уровень (P) мощности записи,способом установления оптимального значения параметра записи по любому из пп.2-7, отличающийся тем, что оптимальное значение (Pопт) уровня (P) мощности записи устанавливается равным оптимальному значению параметра записи, умноженному на постоянную (k) умножения, где постоянная (k) умножения зависит от свойств носителя записи, на который записывается информация, при этом постоянная(k) умножения считывается из области (32) на носителе записи, содержащей управляющую информацию,показательную для процесса записи, с помощью которой информация может быть записана на упомянутом носителе записи. 9. Устройство оптической записи для осуществления записи информации на носителе оптической записи, содержащее источник излучения, имеющий управляемую величину уровня (Р) мощности записи,блок (12) управления для записи серии тестовых образцов, где каждый образец записывается с отличающейся величиной уровня мощности записи,блок (90) считывания для считывания образцов и формирования соответствующих участков (18, 19) сигнала считывания и средство для получения значения параметра (М) считывания из каждого участка сигнала считывания, где параметр (М) считывания представляет собой модуляцию амплитуды сигнала считывания, полученного из информации, записанной на носителе записи, и средство для аппроксимации функции по точкам, определяющей соотношение между параметром(М) считывания и уровнем (Р) мощности записи для значений параметра (М) считывания и уровня (Р) мощности записи,отличающееся тем, что средство для аппроксимации функции по точкам выполнено с возможностью аппроксимации функции, представленной, по существу, прямой линией для значений параметра(М) считывания и уровня (Р) мощности записи, при этом указанная прямая линия, аппроксимированная по точкам, определяется выражением РМ=(P-), при этомиимеют значения, полученные из аппроксимации кривой по точкам, и устройство также содержит средство для установления оптимального значения параметра записи, на основании значения Р прямой линии, аппроксимированной по точкам. 10. Устройство по п.9, отличающееся тем, что средство для установления оптимального значения параметра записи предназначено для установления оптимального значения параметра записи, равного величине . 11. Устройство по п.9 или 10, отличающееся тем, что средство, осуществляющее аппроксимацию прямой линии по точкам, выполнено с возможностью установления предварительно определенного диапазона подбора уровней мощности. 12. Устройство по п.11, в котором блок считывания также предназначен для считывания значения(Pинд), показательного для диапазона подбора, из области на носителе записи, содержащей управляющую информацию, показательную для процесса записи, при этом средство для аппроксимации прямой линии по точкам выполнено с возможностью установления предварительно определенного диапазона подбора уровней мощности между Ринд, умноженной на 1, и Ринд, умноженной на 2, где 1 и 2 - предварительно определенные величины. 13. Устройство по п.11, отличающееся тем, что дополнительно содержит средство для аппроксимации предварительной прямой линии по точкам для значений параметра считывания и уровня (Р) мощности записи и средство для установления значения Рподб в зависимости от свойства аппроксимированной предварительной прямой по точкам, при этом средство для аппроксимации прямой линии по точкам выполнено с возможностью установления предварительно определенного диапазона подбора уровней мощности между Рподб, умноженной на 1, и Рподб, умноженной на 2, где 1 и 2 - предварительно определенные величины. 14. Устройство по п.11, отличающееся тем, что дополнительно содержит средство для аппроксимации второй прямой линии по точкам во втором предварительно определенном диапазоне подбора уровней мощности, при этом средство для установления оптимального значения параметра записи выполнено с возможностью установления оптимального значения параметра записи, являющегося функцией от величинкаждой из аппроксимированных прямых линий по точкам.-9 010523 15. Устройство по одному из пп.9-14, отличающееся тем, что дополнительно содержит задающее устройство для установления оптимального значения (Ропт) уровня (Р) мощности записи в зависимости от оптимального значения параметра записи. 16. Устройство по п.15, в котором блок (90) считывания выполнен с возможностью считывания значения постоянной (k) умножения из области (32) на носителе записи, содержащей управляющую информацию, показательную для процесса записи, с помощью которой информация может быть записана на упомянутом носителе записи, при этом задающее устройство выполнено с возможностью установления оптимального значения (Ропт) уровня (Р) мощности записи посредством умножения оптимального значения параметра записи на постоянную (k) умножения. 17. Носитель (1) оптической записи включающий область (32), содержащую управляющую информацию, показательную для процесса записи, с помощью которой на упомянутом носителе записи может быть записана информация, причем управляющая информация содержит значения параметров записи для процесса записи, отличающийся тем, что управляющая информация содержит значение постоянной(k) умножения для использования в способе по п.8 или в устройстве по п.16. 18. Носитель (1) оптической записи, включающий область (32), содержащую управляющую информацию, показательную для процесса записи, с помощью которой на упомянутом носителе записи может быть записана информация, причем управляющая информация содержит значения параметров записи для процесса записи, отличающийся тем, что управляющая информация содержит значение (Ринд), показательное для предварительно заданного диапазона подбора уровней мощности записи, используемое в способе по п.4 или устройстве по п.12.
