Телескопическая трубка для электробытовых устройств, снабжённых электропроводящими средствами

Номер патента: 9161

Опубликовано: 26.10.2007

Автор: Канале Джузеппе

Скачать PDF файл.

Формула / Реферат

1. Телескопическая трубка (1) для электробытового устройства, содержащая первую наружную трубку (2) и вторую внутреннюю трубку (3), установленную с возможностью скольжения внутри первой наружной трубки (2) из первой "закрытой конфигурации" во вторую "удлиненную конфигурацию", электропроводящие средства (10, 18, 20) для проведения электричества от первой трубки (2) ко второй трубке (3), отличающаяся тем, что электропроводящие средства (10, 18, 20) содержат:

a) удлиненный направляющий корпус (7), выполненный из неэлектропроводящего материала, имеющий первый конец и второй конец,

b) стопорный элемент (5) для соединения первого конца удлиненного направляющего корпуса (7) со второй внутренней трубкой (3), так что удлиненный направляющий корпус (7) соединяется со второй внутренней трубкой (3) консольно,

c) наружный канал (6), соединенный с наружной поверхностью первой наружной трубки (2) и предназначенный для установки удлиненного направляющего корпуса (7) с возможностью скольжения,

d) пару трубчатых электрических проводов (18), размещенных в удлиненном направляющем корпусе (7),

e) соответствующую пару, по существу, жестких стержневых электрических проводов (10), установленных с возможностью, по меньшей мере, частичного скольжения в трубчатых электрических проводах (18), так что каждый стержневой электрический провод (10) находится в контакте с внутренней поверхностью соответствующего трубчатого электрического провода (18).

2. Телескопическая трубка по п.1, отличающаяся тем, что стержневые электрические провода (10) содержат контактные элементы (20), при этом каждый стержневой электрический провод (10) находится в скользящем электрическом контакте с внутренней поверхностью соответствующего трубчатого электрического провода (18).

3. Телескопическая трубка по п.2, отличающаяся тем, что контактные элементы (20) являются конечными элементами (20), которые, по меньшей мере, являются частично упругими.

4. Телескопическая трубка по любому из пп.1-3, отличающаяся тем, что стержневые электрические провода (10) содержат электропроводящий стержень (10а) и изоляционное покрытие (10b).

5. Телескопическая трубка по любому из пп.1-4, отличающаяся тем, что трубчатые электрические провода (18) выполнены в виде электропроводящих трубок (18), вставленных в удлиненный направляющий корпус (7).

6. Телескопическая трубка по любому из пп.1-5, отличающаяся тем, что трубчатые электрические провода (18) имеют первую длину, а удлиненный направляющий корпус (7) имеет вторую длину, причем первая длина меньше второй длины.

7. Телескопическая трубка по любому из пп.1-6, отличающаяся тем, что удлиненный направляющий корпус (7) является цельным.

8. Телескопическая трубка по любому из пп.1-7, отличающаяся тем, что удлиненный направляющий корпус (7) выполнен из пластмассы.

9. Телескопическая трубка по любому из пп.1-8, отличающаяся тем, что наружный канал (6), по меньшей мере, частично соединен с наружной поверхностью первой наружной трубки (2) с помощью клея.

10. Телескопическая трубка по п.9, отличающаяся тем, что наружный канал (6), по меньшей мере, частично соединен с наружной поверхностью первой наружной трубки (2) с помощью двусторонней клеящей ленты.

11. Телескопическая трубка по любому из пп.1-10, отличающаяся тем, что форма поперечного сечения удлиненного направляющего корпуса (7), по существу, повторяет форму внутреннего поперечного сечения наружного канала (6).

12. Телескопическая трубка по любому из пп.1-11, отличающаяся тем, что стопорный элемент (5) содержит клеммы (16), соединенные с концами провода кабеля (8") и вставленные в трубчатые электрические провода (18).

13. Телескопическая трубка по любому из пп.1-12, отличающаяся тем, что содержит дополнительный стопорный элемент (5), вмещающий контактный блок (12) для соединения кабеля (8') электропитания со стержневыми электрическими проводами (10).

14. Электробытовое устройство, содержащее телескопическую трубку по любому из пп.1-13.

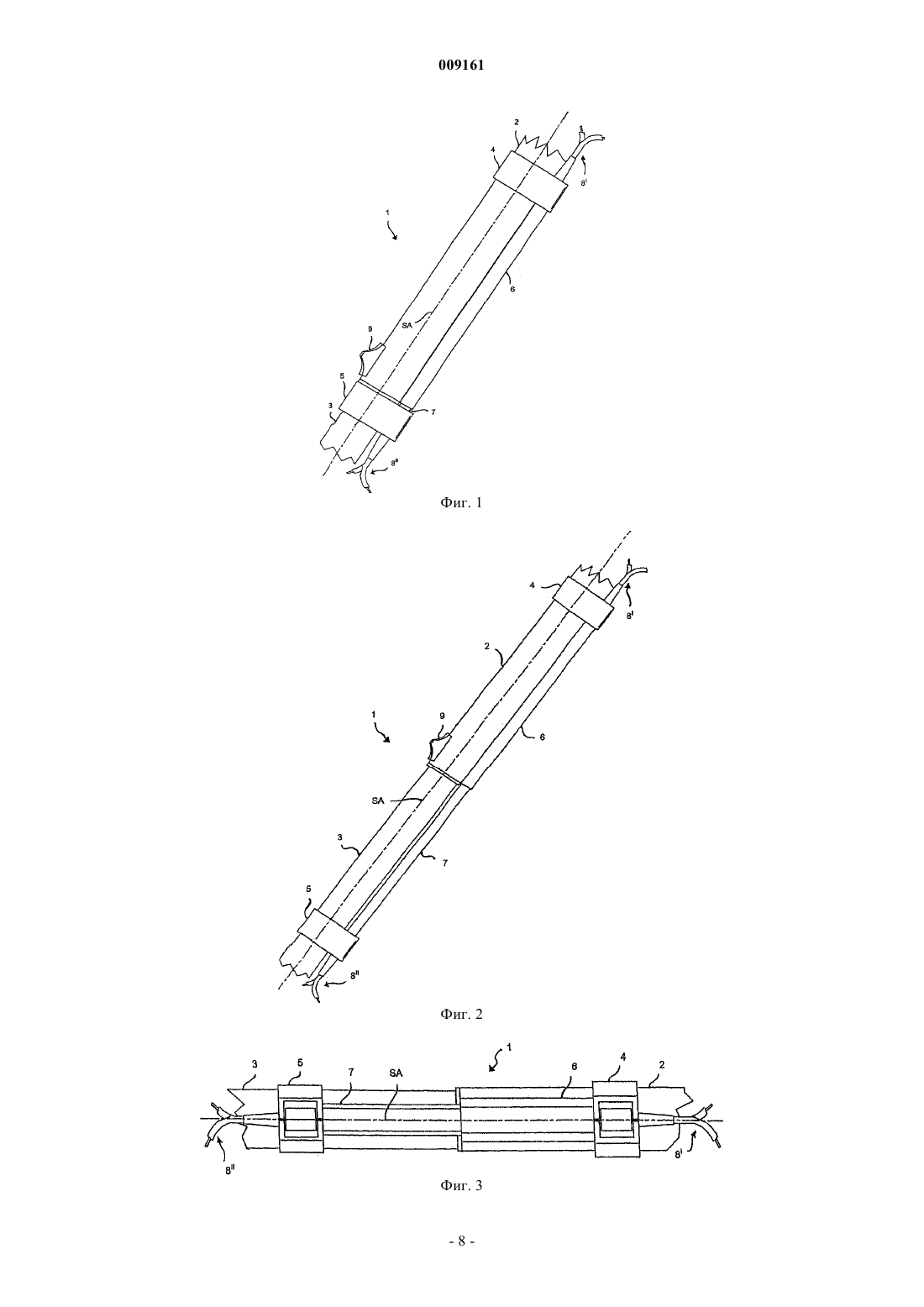

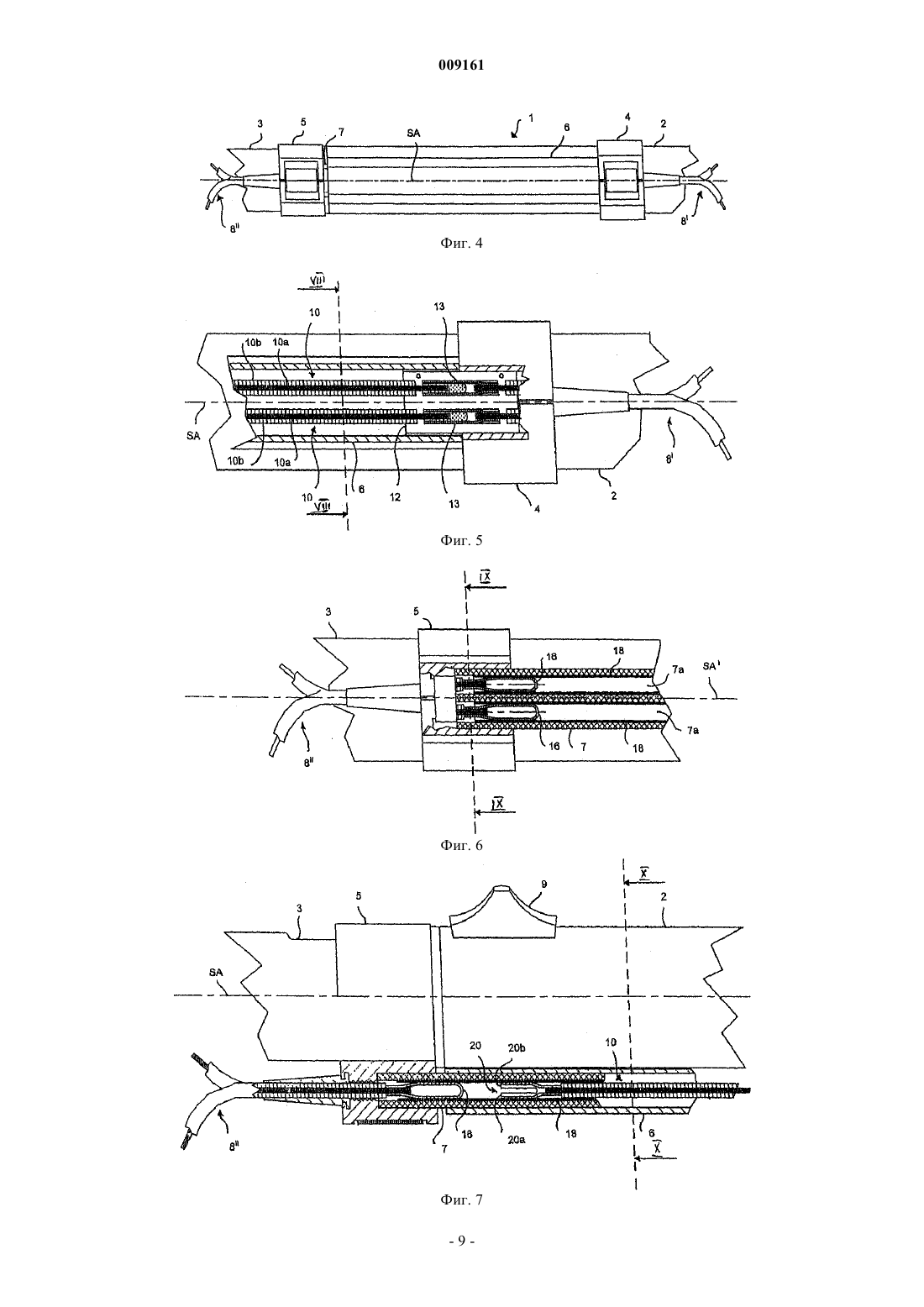

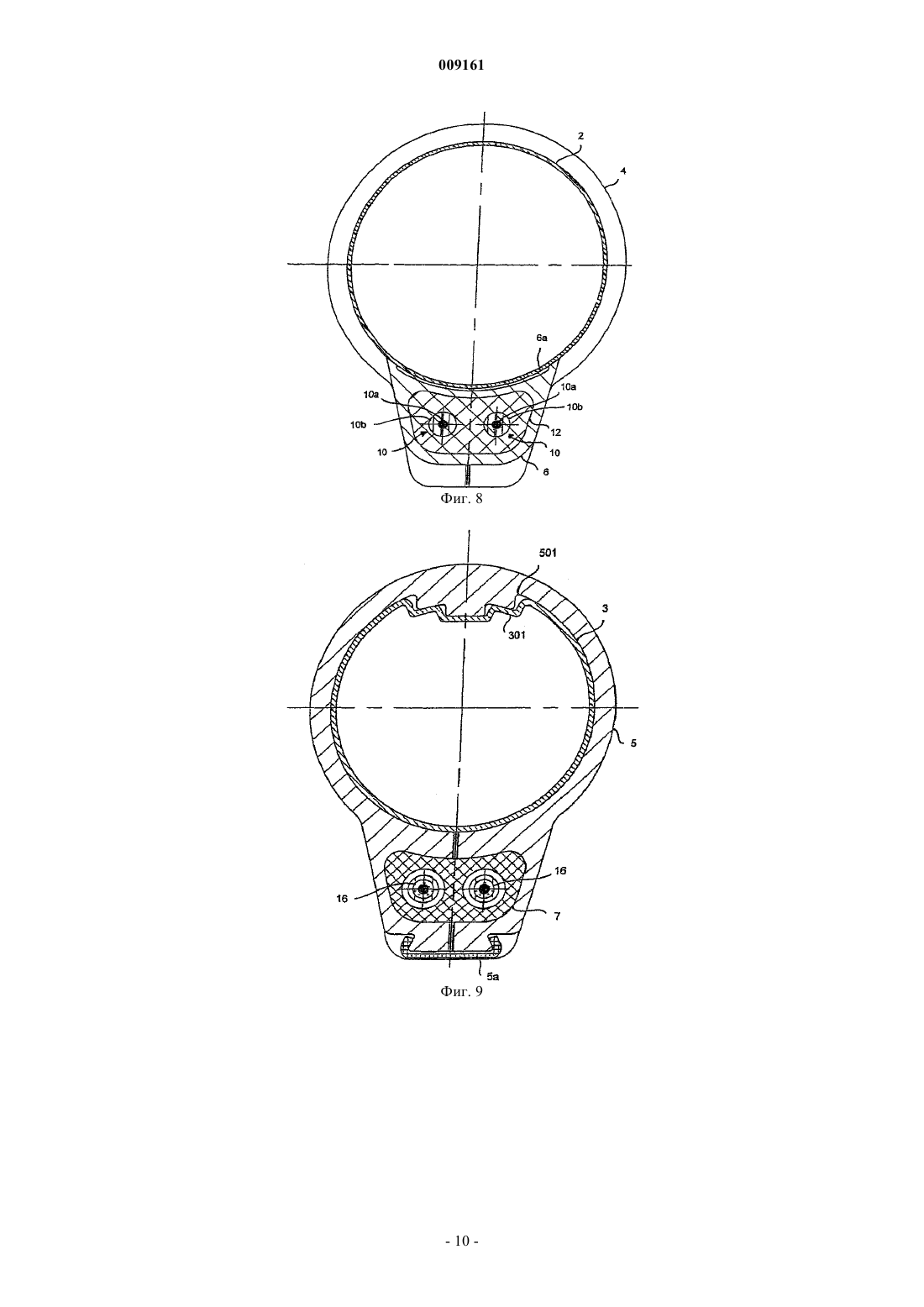

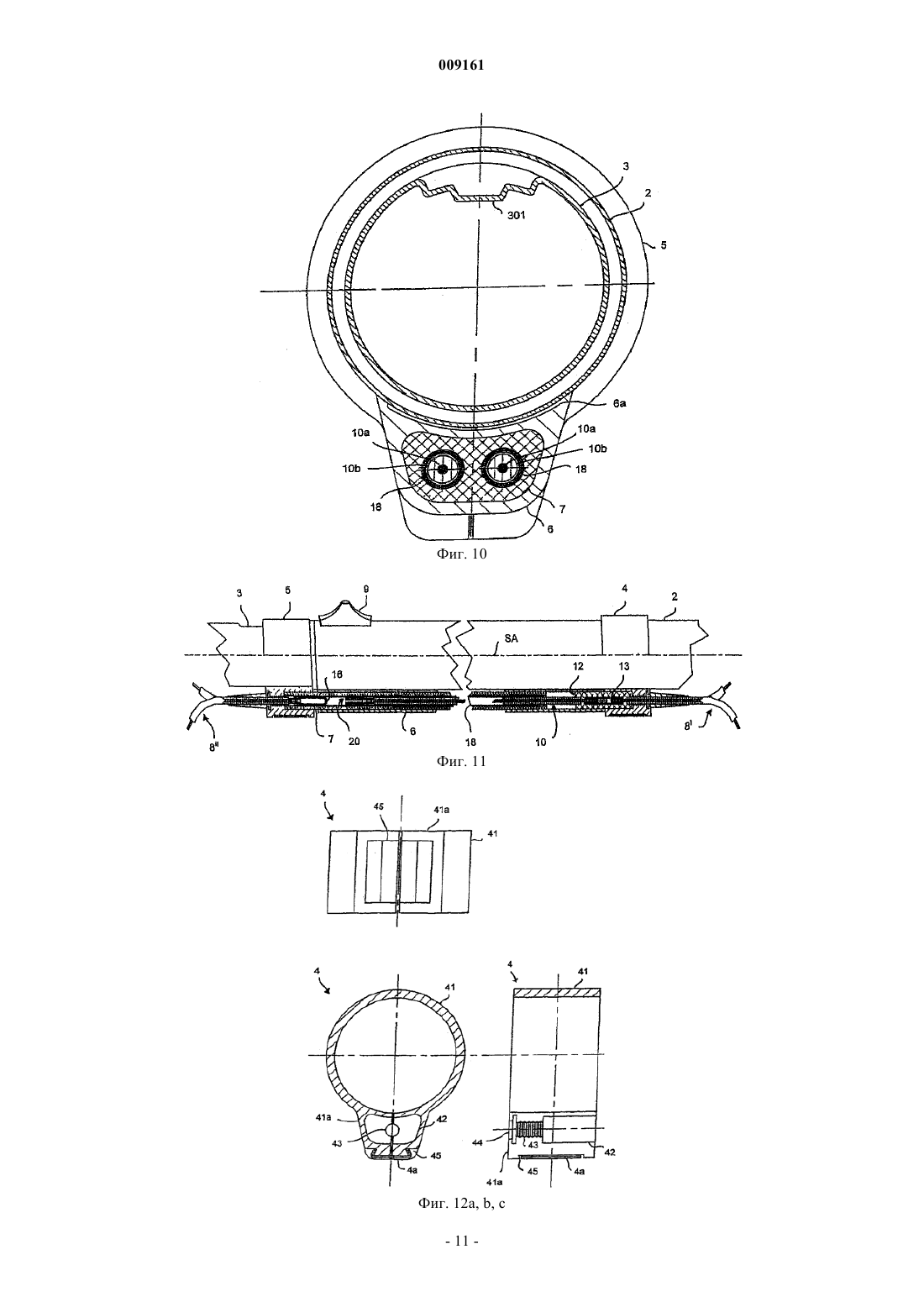

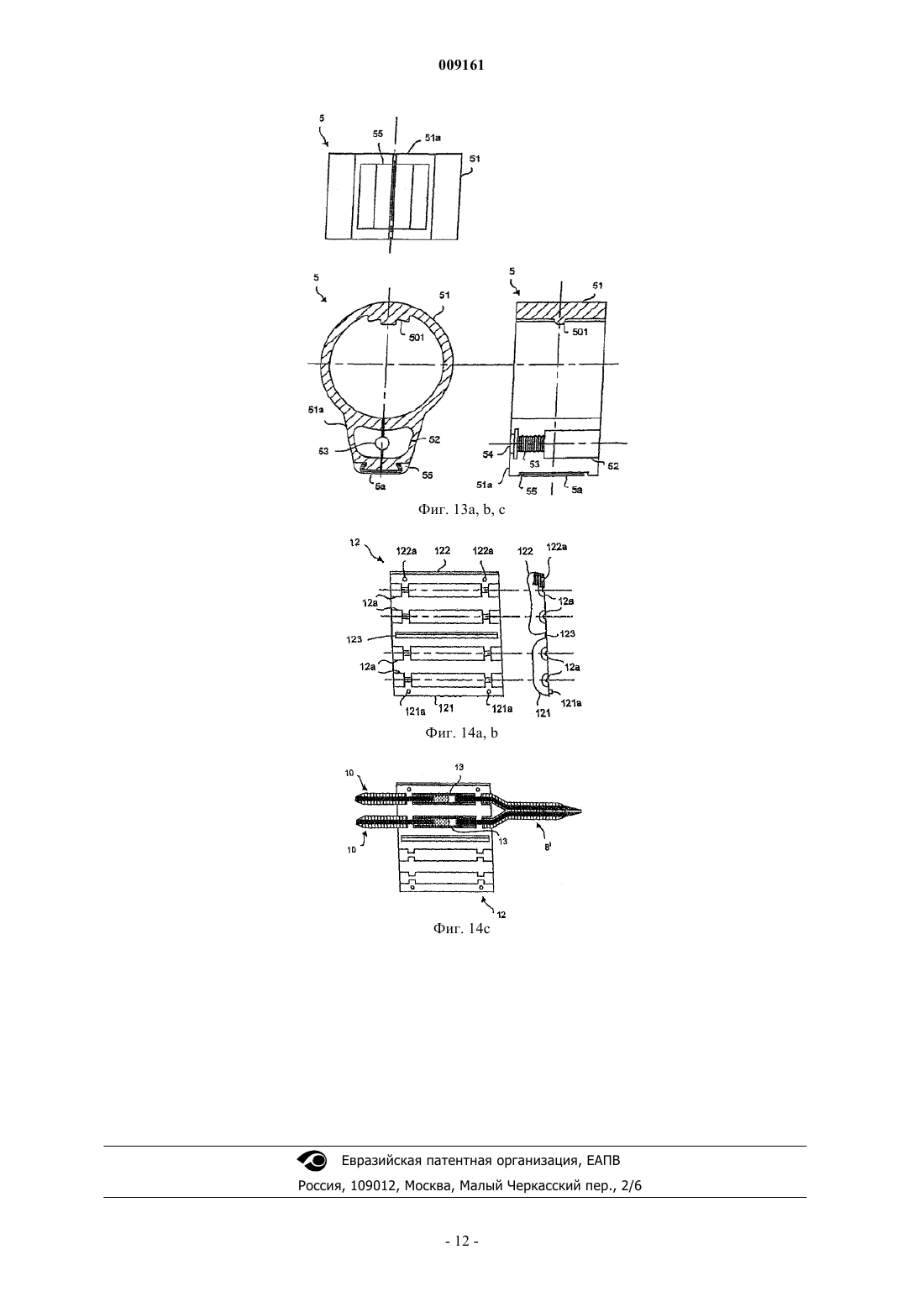

Рисунок 1



Текст

Смотреть все

009161 Область техники Настоящее изобретение относится к телескопической трубке для электробытовых устройств, в частности к телескопической трубке для электробытовых устройств, снабженных электропроводящими средствами, расположенными вдоль указанной трубки. Предшествующий уровень техники В разделе электробытовых устройств, таких как пылесосы, выбивалки для ковров и т.п., целесообразно использовать телескопические трубки, которые повышают универсальность приборов. Особенно предпочтительными являются так называемые электрифицированные телескопические трубки, т.е. трубки, содержащие средства для проведения электричества вдоль трубки. Они могут использоваться,например, в пылесосе, где необходимо размещать кнопку включено/выключено на рукоятке устройства,или для предотвращения помех со стороны всасывающей насадки (также называемой щеткой) на кабель электропитания. В приведенном ниже описании под замкнутой конфигурацией подразумевается конфигурация, в которой телескопическая трубка имеет минимальную длину, в то время как под удлиненной конфигурацией подразумевается конфигурация, в которой телескопическая трубка, по меньшей мере, частично выдвинута. В частности, в полностью удлиненной конфигурации трубка имеет максимальную длину. Электрифицированные телескопические трубки уже известны в технике. В DE 19535493 раскрыта электрифицированная телескопическая трубка для пылесоса, содержащая выдвижной всасывающий канал, с которым соединен кабельный канал, вмещающий электрический кабель, с помощью соответствующих стопорных колец. В кабельном канале находится подвижный шкив с пружинами, шкив может совершать осевые поступательные движения в кабельном канале. Кабель намотан вокруг шкива и образует дополнительный изгиб внутри кабельного канала. Таким образом, когда трубка пылесоса выдвигается, электрический кабель внутри кабельного канала, по меньшей мере, частично разматывается. Кабель остается натянутым под действием усилия возврата пружин. Когда трубка снова устанавливается в замкнутую конфигурацию, действие усилия возврата пружин восстанавливает исходную конфигурацию кабеля и шкива и одновременно натягивает кабель. Данное решение имеет определенные недостатки. Наличие шкива внутри кабельного канала приводит к чрезмерно большим размерам указанного канала и, следовательно, электрифицированной телескопической трубки. По этой причине с данным типом трубки обращаться не просто, следовательно, такой тип не подходит для использования в электробытовых устройствах. Кроме того, чтобы кабель можно было разместить внутри кабельного канала и намотать вокруг шкива, его необходимо согнуть внутри кабельного канала, при этом изогнутые участки приводят к износу кабеля, в частности к износу изоляционного покрытия, и, следовательно, со временем может произойти опасное короткое замыкание. Кроме того, электрифицированная трубка известного уровня техники имеет сложную конструкцию и на ее сборку требуется много времени и затрат. В ЕР 0848926 В 1 раскрыт второй тип электрифицированной телескопической трубки для пылесоса. Эта трубка состоит из наружной всасывающей трубки, внутренней всасывающей трубки, которая выполнена с возможностью частичного скольжения внутри наружной всасывающей трубки, наружного кабельного канала и внутреннего кабельного канала, который выполнен с возможностью частичного скольжения внутри наружного кабельного канала. Кабельные каналы, которые частично вставляются один в другой, вмещают электрический кабель, причем они расположены снаружи внутренней всасывающей трубки и внутри наружной всасывающей трубки. Электрический кабель имеет большую линейную длину по сравнению с длиной трубки в удлиненной конфигурации и для обеспечения ее выдвижения намотан по спирали внутри кабельных каналов. Это решение также имеет недостаток с точки зрения габаритных размеров трубки. Для спиральной намотки кабеля в действительности требуется кабельный канал, имеющий размеры, благодаря которым можно предотвратить сильный изгиб кабеля для устранения проблем, связанных с его износом, которые могут вызвать опасные короткие замыкания. Кроме того, в данном типе электрифицированной телескопической трубки наружная всасывающая трубка окружает как внутреннюю всасывающую трубку, так и оба кабельных канала. Для уменьшения размера в поперечном сечении наружной всасывающей трубки используются каналы и трубки с поперечным сечением неправильной формы, причем они являются сложными и дорогостоящими в изготовлении. В ЕР 0835632 А раскрыто регулируемое электрическое соединительное устройство для телескопического рукава пылесоса. Данное устройство содержит по меньшей мере две части полой трубки, которые вставляются друг в друга и механически соединяются с частями телескопической трубки. Части трубки содержат электрические соединительные устройства на концах, которые расположены напротив друг друга. Электрические соединительные устройства соединяются друг с другом посредством электрического провода, который расположен внутри частей трубки. Часть электрического провода внутри части трубки, которая является неподвижной относительно другой части трубки, расположена в виде спирали. Упругие зажимные части, предпочтительно, образованы в части трубки со свернутым в спираль проводом для предотвращения растяжений в проводе, вследствие чего одна зажимная часть расположена на конце соединительного устройства, а другой конец расположен на конце подвижной части трубки, в которую вставляется провод.-1 009161 Устройство в соответствии с ЕР 0835632 является не надежным, довольно сложным для сборки и громоздким. В ЕР 0738492 А раскрыты некоторые варианты осуществления удлинительных трубок для электрических пылесосов. Удлинительные трубки содержат первый и второй корпуса, вмещающие гибкий провод, соединяющий две клеммы. В DE 19731559 А раскрыт пылесос. Всасывающая насадка пылесоса содержит третий провод и вращающуюся щетку, приводимую в действие электродвигателем. Всасывающая насадка и соединительная деталь рукоятки соединяются с помощью удлинительной полой детали, через которую проходит воздух,содержащий загрязняющие частицы, соединенной с одним проводом всасывающего рукава. Длина удлинительной детали может регулироваться. Удлинительная деталь содержит первый участок с первым проводом, вставленным в соединительную деталь рукоятки, и второй участок, на котором вставлен третий провод и который выполнен таким образом, что его длина может меняться относительно первого участка. В US 3534317 раскрыты способ и устройство для электрического соединения пылесоса с удаленным щеточным устройством, приводимым в действие электродвигателем. В DE 4404394 A раскрыто регулируемое электрическое соединительное устройство для удлинительного рукава пылесоса. Данное устройство содержит по меньшей мере две части полой трубки, которые вставляются одна в другую и механически соединяются с частями телескопической трубки. Части трубки содержат электрические соединительные устройства на концах, которые расположены напротив друг друга. Электрические соединительные устройства соединяются посредством электрического провода, который расположен внутри частей трубки. Часть электрического провода внутри части трубки, которая является неподвижной относительно другой части трубки, расположена в виде спирали. Упругие зажимные части, предпочтительно, образованы в части трубки со свернутым в спираль проводом для предотвращения растяжений в проводе, вследствие чего одна зажимная часть расположена на конце соединительного устройства, а другой конец расположен на конце подвижной части трубки, в которую вставляется провод. Краткое изложение существа изобретения Технической задачей настоящего изобретения является создание усовершенствованной телескопической трубки для электробытовых устройств, снабженных электропроводящими средствами. В частности, первой задачей настоящего изобретения является создание телескопической трубки указанного типа, которая является легкой и простой в управлении и, следовательно, пригодной для использования в электробытовых устройствах, таких как пылесос и т.п. Еще одной задачей настоящего изобретения является создание телескопической трубки указанного типа, в которой электропроводящие средства являются более износостойкими, чем электропроводящие средства, используемые в известных трубках, и в которой в основном уменьшен риск коротких замыканий и несчастных случаев. Дополнительной задачей настоящего изобретения является создание телескопической трубки указанного типа, более простой и дешевой в производстве, чем известные трубки. Эти и другие задачи решены в соответствии с настоящим изобретением путем создания телескопической трубки по п.1 формулы изобретения. Дополнительные отличительные особенности настоящего изобретения содержатся в зависимых пунктах формулы изобретения. Все пункты формулы изобретения должны рассматриваться как составляющие неотъемлемую часть настоящего изобретения. В соответствии с настоящим изобретением предложена телескопическая трубка, содержащая первую наружную трубку и вторую внутреннюю трубку, выполненную с возможностью скольжения внутри первой наружной трубки. Телескопическая трубка дополнительно содержит электропроводящие средства для проведения электричества от первой трубки ко второй трубке, при этом электропроводящие средства включают в себя:a) удлиненный направляющий корпус, выполненный из неэлектропроводящего материала, имеющий первый конец и второй конец;b) стопорный элемент для соединения первого конца удлиненного направляющего корпуса со второй внутренней трубкой, так что удлиненный направляющий корпус соединяется со второй внутренней трубкой, по существу, консольно;c) наружный канал, соединенный с наружной поверхностью первой наружной трубки и предназначенный для установки с возможностью скольжения удлиненного направляющего корпуса;d) пару трубчатых электрических проводов, размещенных в удлиненном направляющем корпусе;e) соответствующую пару, по существу, жестких стержневых электрических проводов, установленных, по меньшей мере, с возможностью частичного скольжения в трубчатых электрических проводах,так что каждый стержневой электрический провод находится в контакте с внутренней поверхностью соответствующего трубчатого электрического провода.-2 009161 Когда трубка переходит из замкнутой конфигурации в удлиненную конфигурацию, трубчатые и стержневые провода скользят относительно друг друга и каждый представляет собой одно целое с наружной и внутренней трубкой соответственно. Электрический контакт между двумя проводами обеспечивается независимо от их относительного положения с помощью скользящего контакта. Преимуществами этого типа трубки по сравнению с известными являются следующие. Прежде всего, электрический контакт предусмотрен с помощью проводов, которые, по существу, являются линейными и которые, будучи расположенными параллельно оси трубки, занимают ограниченное количество пространства. Размер поперечного сечения телескопической трубки в соответствии с настоящим изобретением в действительности меньше размера поперечного сечения известной телескопической трубки,снабженной кабельным каналом. Следовательно, телескопическая трубка в соответствии с настоящим изобретением проста в обращении. Кроме того, использование, по существу, линейных проводов для проведения электричества приводит к усовершенствованию с точки зрения износостойкости, поскольку провода и связанные изоляционные покрытия не подвержены какому-либо механическому напряжению в результате изгиба. Следовательно, риски износа изоляционных покрытий и последующих коротких замыканий ограничены по сравнению с решениями известного уровня техники. В предпочтительном варианте осуществления стержневые и трубчатые провода имеют круглое сечение, поэтому являются удобными и недорогими в производстве. Те же самые соображения применяются к форме поперечного сечения внутренней и наружной трубок. Предпочтительно стержневые электрические провода содержат контактные элементы, так что каждый стержневой электрический провод находится в скользящем электрическом контакте с внутренней поверхностью соответствующего трубчатого электрического провода. Предпочтительно контактные элементы являются конечными элементами, которые, по меньшей мере, являются частично упругими. Преимущественно стержневые электрические провода содержат электропроводящий стержень и изоляционное покрытие. Предпочтительно трубчатые электрические провода выполнены в виде электропроводящих трубок,вставленных в удлиненный направляющий корпус. В соответствии с предпочтительным вариантом осуществления трубчатые электрические провода имеют первую длину, и удлиненный направляющий корпус имеет вторую длину, причем первая длина меньше второй длины. Удлиненный направляющий корпус может быть цельным. Преимущественно удлиненный направляющий корпус выполнен из пластмассы. Выгодно, по меньшей мере, частично соединять наружный канал с наружной поверхностью первой наружной трубки с помощью клея. Преимущественно он, по меньшей мере, частично соединен с наружной поверхностью первой наружной трубки с помощью двусторонней клеящей ленты. Предпочтительно форма поперечного сечения удлиненного направляющего корпуса, по существу,повторяет форму внутреннего поперечного сечения наружного канала. Предпочтительно стопорный элемент содержит клеммы, причем клеммы соединены с концами провода кабеля и вставлены в трубчатые электрические провода. Преимущественно телескопическая трубка также содержит дополнительный стопорный элемент,который вмещает контактный блок для соединения кабеля электропитания со стержневыми электрическими проводами. В соответствии со вторым аспектом настоящего изобретения предложено электробытовое устройство, содержащее телескопическую трубку, как изложено выше. Краткое описание чертежей Дополнительные отличительные особенности и преимущества настоящего изобретения рассмотрены в нижеследующем описании, приведенном в качестве неограничивающего примера, со ссылками на сопроводительные чертежи, на которых: фиг. 1 изображает общий вид части телескопической трубки в ее замкнутой конфигурации согласно изобретению; фиг. 2 - общий вид части телескопической трубки в ее удлиненной конфигурации согласно изобретению; фиг. 3 - вид сверху части телескопической трубки в ее удлиненной конфигурации согласно изобретению; фиг. 4 - вид в плане сверху части телескопической трубки в ее замкнутой конфигурации согласно изобретению; фиг. 5 - вид сверху с частичным разрезом в продольном направлении правой концевой части на фиг. 3 согласно изобретению; фиг. 6 - вид сверху с частичным разрезом в продольном направлении левой концевой части на фиг. 3 согласно изобретению;-3 009161 фиг. 7 - вид сбоку с частичным разрезом в продольном направлении левой концевой части на фиг. 4 согласно изобретению; фиг. 8 - поперечный разрез по линии VIII-VIII на фиг. 5 согласно изобретению; фиг. 9 - поперечный разрез по линии IX-IX на фиг. 6 согласно изобретению; фиг. 10 - поперечный разрез по линии Х-Х на фиг. 7 согласно изобретению; фиг. 11 - вид сбоку с частичным продольным разрезом телескопической трубки согласно изобретению; фиг. 12 а-12 с - хомут наружной трубки согласно изобретению; фиг. 13 а-13 с - хомут внутренней трубки согласно изобретению; фиг. 14 а-14 с - виды открытого контактного блока согласно изобретению. Описание предпочтительных вариантов воплощения изобретения На фиг. 1 и 2 представлены общие виды телескопической трубки в соответствии с настоящим изобретением в ее замкнутой и удлиненной конфигурации соответственно. Телескопическая трубка 1 содержит наружную трубку 2, внутреннюю трубку 3, скользящую внутри наружной трубки 2, наружный канал 6, закрепленный на наружной трубке 2, и направляющий корпус 7, закрепленный на внутренней трубке и скользящий внутри наружного канала 6. Кнопка 9 для приведения в действие телескопического удлинительного механизма выступает из наружной трубки. Наружный канал 6 и направляющий корпус 7 содержат в соответствии с настоящим изобретением электропроводящие средства, которые обеспечивают электропроводность вдоль телескопической трубки 1, т.е. средства, которые обеспечивают электрический контакт между двумя кабелями 8' и 8" электропитания от сети к электродвигателю электробытового устройства. Электропроводящие средства (не показаны на фиг. 1 и 2) описаны ниже. Стопорные хомуты 4 и 5 (фиг. 1 и 2) также подробно описаны ниже. На фиг. 3 и 4 показаны виды сверху телескопической трубки в соответствии с настоящим изобретением в ее замкнутой и удлиненной конфигурации соответственно. При сравнении фиг. 1 и 3 (замкнутая конфигурация), а также фиг. 2 и 4 (удлиненная конфигурация) становится ясно, что удлинение телескопической трубки 1 осуществляется посредством скольжения внутренней трубки 3 внутри наружной трубки 2 и направляющего корпуса 7 внутри наружного канала 6. На фиг. 5 и 8 показана наружная трубка 2, имеющая, по существу, круглое поперечное сечение с продольной осью SA и предпочтительно выполненная из металла. Наружный канал 6 имеет, по существу, прямолинейную ось и закреплен на наружной трубке 2 параллельно ее продольной оси SA. Наружный канал 6 может быть выполнен из пластмассы или металла посредством экструзии или формования. В соответствии с предпочтительным вариантом осуществления наружный канал 6 закреплен на наружной трубке 2 с помощью клея или более предпочтительно с помощью двусторонней клеящей ленты 6 а. Кроме того, в соответствии с изобретением предусмотрена пара стержневых проводов 10 с круглым поперечным сечением, причем каждый содержит электропроводящий стержень 10 а и изоляционное покрытие 10b. Указанные стержневые провода, которые являются прямолинейными, расположены внутри наружного канала 6 параллельно продольной оси SA. Кроме того, указанные стержневые провода имеют соответствующую механическую жесткость для целей, которые будут проиллюстрированы ниже. Телескопическая трубка также содержит стопорный хомут 4 для закрепления наружной трубки 2 и пары стержневых проводов 10 и контактный блок 12, описание которого приведено ниже. На фиг. 6 и 9 показана внутренняя трубка 3, имеющая, по существу, круглое поперечное сечение и продольную ось SA'. Когда телескопическая трубка 1 собрана, продольная ось SA' предпочтительно совпадает с осью SA. Часть, по существу, круглого сечения внутренней трубки 3 (фиг. 9) имеет волнистую форму 301 благодаря телескопическому удлинительному механизму, который дополнительно не рассматривается. Известные телескопические удлинительные механизмы раскрыты в ЕР 0520534,ЕР 0601620, ЕР 0987976 или ЕР 1092383. Направляющий корпус 7 имеет прямолинейную ось и расположен параллельно продольной оси SA'. В соответствии с предпочтительным вариантом осуществления направляющий корпус 7 закреплен на внутренней трубке 3 с помощью стопорного хомута 5. Направляющий корпус выступает относительно хомута 5 и расположен с зазором от поверхности трубки 3, по существу, по всей ее длине. Форма поперечного сечения направляющего корпуса 7 обеспечивает скольжение внутри наружного канала 6. Предпочтительно форма поперечного сечения направляющего корпуса 7, по существу, повторяет форму внутреннего поперечного сечения наружного канала 6. Два сквозных отверстия 7 а, параллельных продольной оси SA', выполнены внутри направляющего корпуса 7. Телескопическая трубка в соответствии с настоящим изобретением также содержит пару трубчатых проводов 18. Каждый из указанных трубчатых проводов 18 зацепляется в соответствующем сквозном отверстии 7 а в направляющем корпусе 7. Указанные трубчатые провода 18 имеют круглое поперечное сечение. Предпочтительно длина указанных трубчатых проводов 18 меньше длины удлиненного корпуса 7, который окружает ее, так что конечные части сквозных отверстий 7 а в направляющем корпусе 7 не зацепляются с трубчатыми проводами 18.-4 009161 Со ссылкой на фиг. 5, фиг. 14 а и 14b подробно описан контактный блок 12 для соединения кабеля 8' электропитания и стержневых проводов 10. Контактный блок 12 (фиг. 14 а) содержит блок из изоляционного материала, образованный двумя полуоболочками 121 и 122, соединенными с помощью шарнирного элемента 123. Две фасонные выемки 12 а, параллельные друг другу, имеют, по существу, полукруглое поперечное сечение, выполнены внутри каждой полуоболочки. Полуоболочка 121 имеет два штифта 121 а, а полуоболочка 122 имеет соответствующие отверстия 122 а, которые могут взаимодействовать со штифтами 121 а. Посредством поворота вокруг шарнирной части 123 полуоболочка 121 соединяется с полуоболочкой 122 и закрепляется путем вставления штифтов 121 а в отверстия 122 а, чтобы обеспечить соответствие пар выемок 12 а и получение пары круглых отверстий. На фиг. 14 с показано электрическое соединение кабеля 8' электропитания со стержневыми проводами 10. Концы двух проводов кабеля 8' электропитания зачищены и прикреплены к трубчатым электропроводящим клеммам 13. Концы стержневых проводов 10 также зачищены и установлены в электрическом контакте с трубчатыми клеммами 13, например, посредством припаивания. Каждая трубчатая клемма 13 при прикреплении к концам одного из стержневых проводов 10 входит внутрь одной из полуоболочек 121, 122. Контактный блок 12 вместе со стержневыми проводами 10 и кабелем 8' электропитания, выступающим из него, закрывается и блокируется внутри хомута 4. На фиг. 6 показано электрическое соединение кабеля 8" электропитания с трубчатыми проводами 18. Концы двух проводов кабеля 8" электропитания зачищаются и прикрепляются к электропроводящим клеммам 16. Клеммы 16 могут иметь форму кольца. Направляющий корпус 7, содержащий пару трубчатых проводов 18, блокируется внутри хомута 5, и клеммы 16, прикрепленные к концам проводов кабеля 8" электропитания, вставляются в трубчатые провода 18 (одна клемма 16 вставляется в соответствующий трубчатый провод). На фиг. 12 и 13 показаны различные виды стопорных хомутов 4 и 5. Стопорный хомут 4 (фиг. 12 а-12 с) состоит из разрезного кольца 41 с круглым внутренним поперечным сечением с выступающей частью 41 а, которая также разрезана в продольном направлении. Выступающая часть 41 а имеет полость 45 для закрывающего запора 4 а несъемного типа. В разрезной выступающей части 41 а выполнено отверстие 42 для вмещения контактного блока 12. На противоположной стороне образовано дополнительное отверстие 44 для установки кабеля 8' электропитания. Отверстие 42 и дополнительное отверстие 44 сообщаются через канал 43. Аналогично, стопорный хомут 5 образован с помощью разрезного кольца 51 (фиг. 13 а-13 с) с круглым внутренним поперечным сечением с выступающей частью 51 а, которая также разрезана в продольном направлении. Выступающая часть 51 а имеет полость 55 для запора 5 а защелкивающего зацепляющего типа. В разрезной выступающей части 51 а выполнено отверстие 52 для размещения направляющего корпуса 7. На противоположной стороне выполнено дополнительное отверстие 54 для установки кабеля 8" электропитания. Отверстие 52 и дополнительное отверстие 54 сообщаются через канал 53. Внутренняя поверхность части кольца 51 (фиг. 13b) имеет волнистую форму 501, по существу, дополняющую волнистую форму 301 внутренней трубки 3. На фиг. 7 показаны элементы 20 для обеспечения контакта между стержневыми 10 и трубчатыми 18 проводами. Контактные элементы 20 выполнены в форме вилки, зубцы 20 а и 20b, по меньшей мере, частично выполнены из электропроводящего материала и раскрываются в форме "V". На фиг. 7, 10 и 11 показана полностью собранная телескопическая трубка. На фиг. 10 показан поперечный разрез по линии Х-Х на фиг. 7 телескопической трубки в соответствии с настоящим изобретением. Следует отметить, что в соответствии с настоящим изобретением внутренняя трубка 3 вставлена, по меньшей мере, частично в наружную трубку 2 соосно с возможностью скольжения в ней. Направляющий корпус 7 (фиг. 10) зацепляется с наружным каналом 6, при этом корпус 7 может скользить в канале 6. Кроме того, направляющий корпус 7 вставляется в отверстие 52 хомута 5, который в свою очередь блокируется относительно внутренней трубки 3. Таким образом направляющий корпус 7 и внутренняя трубка 3 прикрепляются друг к другу. На фиг. 10 и 11 показано, что каждый стержневой провод 10, который прикреплен на конце к вилкообразному контактному элементу 20, зацепляется, по меньшей мере, частично с соответствующим трубчатым проводом 18. Контактные элементы 20 с помощью, по меньшей мере, частично упругих плеч 20 а и 20b оказывают давление на внутреннюю стенку трубчатых проводов. Механическая прочность стержневых проводов обеспечивает скольжение стержневых проводов в трубчатых проводах, не подвергаясь деформации. В частности, стержневые провода имеют такую жесткость, что могут перемещать контактные элементы в трубчатых проводах, не подвергаясь деформации. Механическая жесткость стержневых проводов обеспечивается электропроводящим стержнем 10 а и/или изоляционным покрытием 10b. В телескопической трубке, собранной, как показано выше, кабель 8' электропитания находится в электрическом контакте со стержневыми проводами 10 с помощью трубчатых клемм 13, а кабель 8" электропитания - в электрическом контакте с трубчатыми проводами 18 с помощью кольцевых клемм 16. Электрический контакт между стержневыми 10 и трубчатыми 18 проводами обеспечивается за счет контактных элементов 20. В соответствии с настоящим изобретением электропроводный участок вдоль телескопической трубки, т.е. между кабелем 8' и кабелем 8", формируется электропроводящей дорожкой,-5 009161 состоящей из трубчатых клемм 13, кольцевых клемм 16, стержневых проводов 10, трубчатых проводов 18 и пары вилкообразных контактных элементов 20. В соответствии с настоящим изобретением электропроводящая дорожка обеспечивает электропроводность вдоль телескопической трубки независимо от конфигурации трубки, является ли она закрытой,удлиненной или полностью удлиненной. Когда телескопическая трубка 1 переходит из закрытой конфигурации в основную удлиненную конфигурацию, то внутренняя трубка 3 скользит относительно наружной трубки 2 и частично выступает из нее. Параллельно, направляющая трубка 7 скользит как одно целое с трубкой 3 относительно наружного канала 6, что, в свою очередь, приводит к скольжению стержневых проводов 10 относительно трубчатых проводов 18. Стержневые провода 10 при скольжении перемещают вилкообразные контактные элементы 20, расположенные на их свободном конце. Контактные элементы 20 в результате нажима на стенки трубчатых проводов, внутри которых они скользят вместе со стержневыми проводами, обеспечивают скользящий электрический контакт с внутренними стенками трубчатых проводов 18, таким образом обеспечивая электропроводность независимо от относительного положения стержневых и трубчатых проводов. Согласно настоящему изобретению обеспечивается множество преимуществ по сравнению с известным уровнем техники. Прежде всего, обеспечивается преимущество с точки зрения габаритных размеров по сравнению с известными трубками. Стержневые и трубчатые провода, которые обеспечивают электропроводность вдоль телескопической трубки, в действительности являются прямолинейными, и,следовательно, элементы, которые направляют их скольжение и которые их изолируют (т.е. наружный канал 6 и удлиненный корпус 7), могут иметь размер поперечного сечения меньше размера поперечного сечения каналов, которые должны содержать спирально намотанные кабели или шкивы. Дополнительное преимущество настоящего изобретения заключается в повышенной износостойкости электропроводящих и изолирующих частей. Электропроводность в действительности обеспечивается с помощью, по существу, прямолинейных проводов, которые не подвергаются механическому напряжению в результате изгибов. Это предотвращает любое повреждение изоляционного покрытия проводов,которое может вызвать короткое замыкание и, следовательно, опасные ситуации в дополнение к повреждению электробытового устройства, на котором закреплена трубка. Кроме того, трубка в соответствии с настоящим изобретением обеспечивает преимущества с точки зрения надежности изоляции электропроводящих частей. В одном варианте осуществления настоящего изобретения в действительности можно изготовить цельный направляющий корпус, содержащий трубчатые провода с использованием изоляционного материала. В качестве дополнительной меры можно изготовить трубчатые провода длиной меньше длины изолирующего направляющего корпуса и вставить их в отверстия в направляющем корпусе так, чтобы они занимали центральную часть указанных отверстий,оставляя концы свободными. Таким образом, изоляция трубчатых проводов предотвращает случайный контакт с пользователем. Для дополнительной защиты также наружный канал можно изготовить из изоляционного материала. Таким образом, провода защищены несколькими слоями изоляционного материала, при этом дополнительно повышается надежность трубки. Дополнительное преимущество заключается в легком изготовлении и сборке различных элементов. Трубки, которые являются фасонными, в действительности не требуются, трубки, по существу, имеют круглое поперечное сечение, так же, как трубчатые провода, при этом стержневые провода являются обычными проводами с круглым поперечным сечением. Следовательно, с точки зрения затрат и простоты изготовления настоящее изобретение обладает преимуществом по сравнению с известными устройствами. Кроме того, с точки зрения сборки трубка в соответствии с настоящим изобретением является простой и недорогой, поскольку ее можно собрать, выполняя небольшое количество простых операций. Например, наружный канал закрепляется на наружной трубке с помощью двусторонней клеящей ленты, т.е. исключается более сложная и дорогостоящая операция закрепления с помощью винтов. Специалисту в данной области техники будет понятно, что в настоящем изобретении возможны многочисленные модификации и замена элементов другими функционально эквивалентными элементами. Все такие модификации должны рассматриваться как входящие в объем настоящего изобретения,которое ограничивается только нижеследующей формулой изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Телескопическая трубка (1) для электробытового устройства, содержащая первую наружную трубку (2) и вторую внутреннюю трубку (3), установленную с возможностью скольжения внутри первой наружной трубки (2) из первой "закрытой конфигурации" во вторую "удлиненную конфигурацию", электропроводящие средства (10, 18, 20) для проведения электричества от первой трубки (2) ко второй трубке (3), отличающаяся тем, что электропроводящие средства (10, 18, 20) содержат:a) удлиненный направляющий корпус (7), выполненный из неэлектропроводящего материала,имеющий первый конец и второй конец,b) стопорный элемент (5) для соединения первого конца удлиненного направляющего корпуса (7) со второй внутренней трубкой (3), так что удлиненный направляющий корпус (7) соединяется со второй внутренней трубкой (3) консольно,c) наружный канал (6), соединенный с наружной поверхностью первой наружной трубки (2) и предназначенный для установки удлиненного направляющего корпуса (7) с возможностью скольжения,d) пару трубчатых электрических проводов (18), размещенных в удлиненном направляющем корпусе (7),e) соответствующую пару, по существу, жестких стержневых электрических проводов (10), установленных с возможностью, по меньшей мере, частичного скольжения в трубчатых электрических проводах (18), так что каждый стержневой электрический провод (10) находится в контакте с внутренней поверхностью соответствующего трубчатого электрического провода (18). 2. Телескопическая трубка по п.1, отличающаяся тем, что стержневые электрические провода (10) содержат контактные элементы (20), при этом каждый стержневой электрический провод (10) находится в скользящем электрическом контакте с внутренней поверхностью соответствующего трубчатого электрического провода (18). 3. Телескопическая трубка по п.2, отличающаяся тем, что контактные элементы (20) являются конечными элементами (20), которые, по меньшей мере, являются частично упругими. 4. Телескопическая трубка по любому из пп.1-3, отличающаяся тем, что стержневые электрические провода (10) содержат электропроводящий стержень (10 а) и изоляционное покрытие (10b). 5. Телескопическая трубка по любому из пп.1-4, отличающаяся тем, что трубчатые электрические провода (18) выполнены в виде электропроводящих трубок (18), вставленных в удлиненный направляющий корпус (7). 6. Телескопическая трубка по любому из пп.1-5, отличающаяся тем, что трубчатые электрические провода (18) имеют первую длину, а удлиненный направляющий корпус (7) имеет вторую длину, причем первая длина меньше второй длины. 7. Телескопическая трубка по любому из пп.1-6, отличающаяся тем, что удлиненный направляющий корпус (7) является цельным. 8. Телескопическая трубка по любому из пп.1-7, отличающаяся тем, что удлиненный направляющий корпус (7) выполнен из пластмассы. 9. Телескопическая трубка по любому из пп.1-8, отличающаяся тем, что наружный канал (6), по меньшей мере, частично соединен с наружной поверхностью первой наружной трубки (2) с помощью клея. 10. Телескопическая трубка по п.9, отличающаяся тем, что наружный канал (6), по меньшей мере,частично соединен с наружной поверхностью первой наружной трубки (2) с помощью двусторонней клеящей ленты. 11. Телескопическая трубка по любому из пп.1-10, отличающаяся тем, что форма поперечного сечения удлиненного направляющего корпуса (7), по существу, повторяет форму внутреннего поперечного сечения наружного канала (6). 12. Телескопическая трубка по любому из пп.1-11, отличающаяся тем, что стопорный элемент (5) содержит клеммы (16), соединенные с концами провода кабеля (8") и вставленные в трубчатые электрические провода (18). 13. Телескопическая трубка по любому из пп.1-12, отличающаяся тем, что содержит дополнительный стопорный элемент (5), вмещающий контактный блок (12) для соединения кабеля (8') электропитания со стержневыми электрическими проводами (10). 14. Электробытовое устройство, содержащее телескопическую трубку по любому из пп.1-13.

МПК / Метки

МПК: A47L 9/24

Метки: трубка, устройств, средствами, снабжённых, электропроводящими, телескопическая, электробытовых
