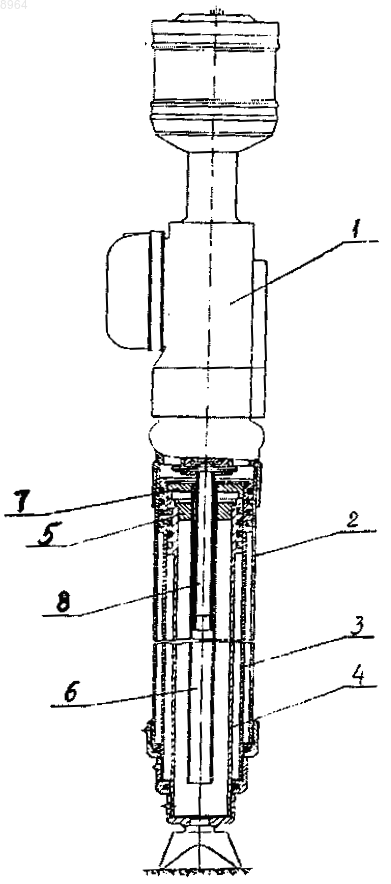

Телескопическая буровая установка

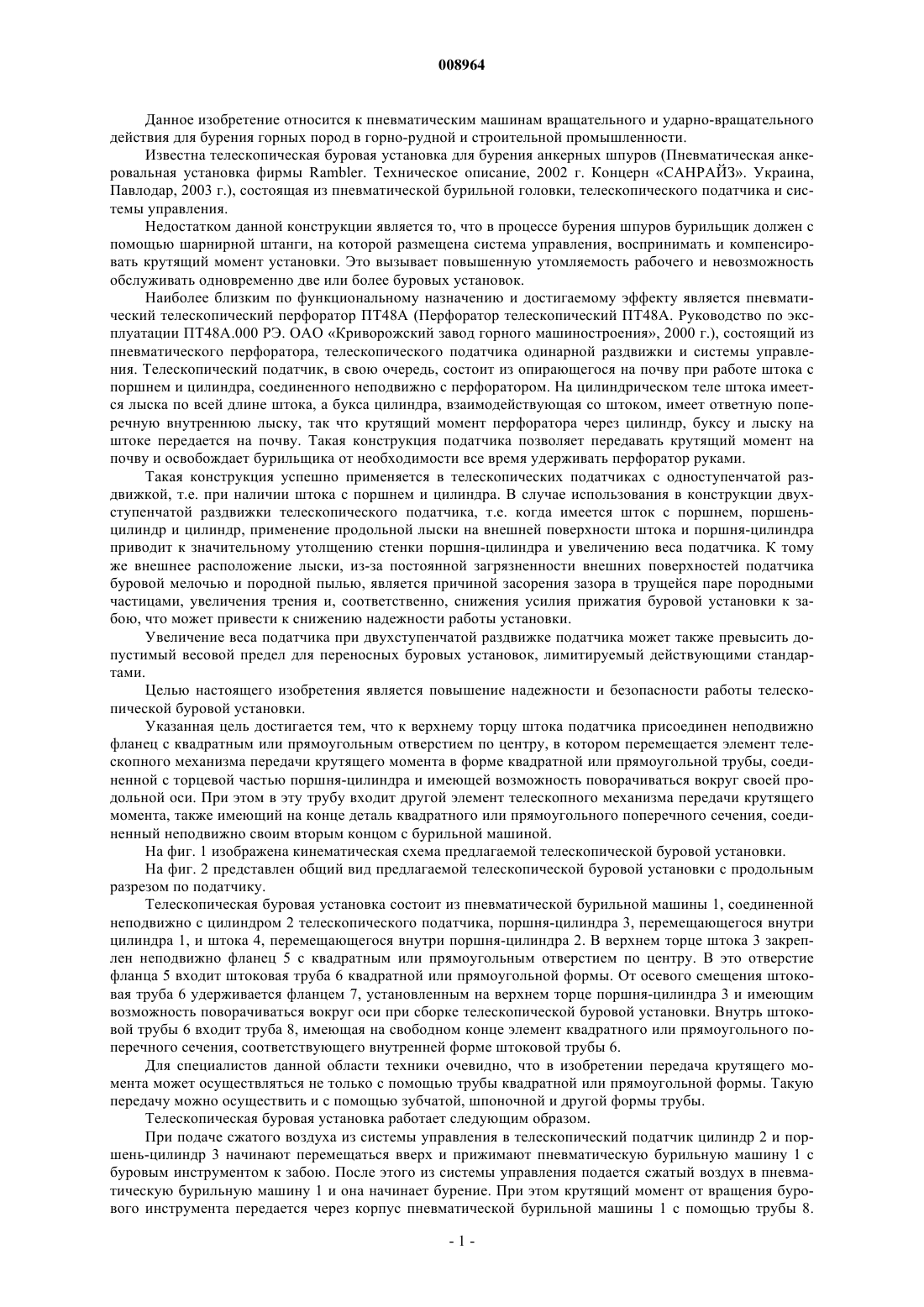

008964 Данное изобретение относится к пневматическим машинам вращательного и ударно-вращательного действия для бурения горных пород в горно-рудной и строительной промышленности. Известна телескопическая буровая установка для бурения анкерных шпуров (Пневматическая анкеровальная установка фирмы Rambler. Техническое описание, 2002 г. Концерн САНРАЙЗ. Украина,Павлодар, 2003 г.), состоящая из пневматической бурильной головки, телескопического податчика и системы управления. Недостатком данной конструкции является то, что в процессе бурения шпуров бурильщик должен с помощью шарнирной штанги, на которой размещена система управления, воспринимать и компенсировать крутящий момент установки. Это вызывает повышенную утомляемость рабочего и невозможность обслуживать одновременно две или более буровых установок. Наиболее близким по функциональному назначению и достигаемому эффекту является пневматический телескопический перфоратор ПТ 48 А (Перфоратор телескопический ПТ 48 А. Руководство по эксплуатации ПТ 48 А.000 РЭ. ОАО Криворожский завод горного машиностроения, 2000 г.), состоящий из пневматического перфоратора, телескопического податчика одинарной раздвижки и системы управления. Телескопический податчик, в свою очередь, состоит из опирающегося на почву при работе штока с поршнем и цилиндра, соединенного неподвижно с перфоратором. На цилиндрическом теле штока имеется лыска по всей длине штока, а букса цилиндра, взаимодействующая со штоком, имеет ответную поперечную внутреннюю лыску, так что крутящий момент перфоратора через цилиндр, буксу и лыску на штоке передается на почву. Такая конструкция податчика позволяет передавать крутящий момент на почву и освобождает бурильщика от необходимости все время удерживать перфоратор руками. Такая конструкция успешно применяется в телескопических податчиках с одноступенчатой раздвижкой, т.е. при наличии штока с поршнем и цилиндра. В случае использования в конструкции двухступенчатой раздвижки телескопического податчика, т.е. когда имеется шток с поршнем, поршеньцилиндр и цилиндр, применение продольной лыски на внешней поверхности штока и поршня-цилиндра приводит к значительному утолщению стенки поршня-цилиндра и увеличению веса податчика. К тому же внешнее расположение лыски, из-за постоянной загрязненности внешних поверхностей податчика буровой мелочью и породной пылью, является причиной засорения зазора в трущейся паре породными частицами, увеличения трения и, соответственно, снижения усилия прижатия буровой установки к забою, что может привести к снижению надежности работы установки. Увеличение веса податчика при двухступенчатой раздвижке податчика может также превысить допустимый весовой предел для переносных буровых установок, лимитируемый действующими стандартами. Целью настоящего изобретения является повышение надежности и безопасности работы телескопической буровой установки. Указанная цель достигается тем, что к верхнему торцу штока податчика присоединен неподвижно фланец с квадратным или прямоугольным отверстием по центру, в котором перемещается элемент телескопного механизма передачи крутящего момента в форме квадратной или прямоугольной трубы, соединенной с торцевой частью поршня-цилиндра и имеющей возможность поворачиваться вокруг своей продольной оси. При этом в эту трубу входит другой элемент телескопного механизма передачи крутящего момента, также имеющий на конце деталь квадратного или прямоугольного поперечного сечения, соединенный неподвижно своим вторым концом с бурильной машиной. На фиг. 1 изображена кинематическая схема предлагаемой телескопической буровой установки. На фиг. 2 представлен общий вид предлагаемой телескопической буровой установки с продольным разрезом по податчику. Телескопическая буровая установка состоит из пневматической бурильной машины 1, соединенной неподвижно с цилиндром 2 телескопического податчика, поршня-цилиндра 3, перемещающегося внутри цилиндра 1, и штока 4, перемещающегося внутри поршня-цилиндра 2. В верхнем торце штока 3 закреплен неподвижно фланец 5 с квадратным или прямоугольным отверстием по центру. В это отверстие фланца 5 входит штоковая труба 6 квадратной или прямоугольной формы. От осевого смещения штоковая труба 6 удерживается фланцем 7, установленным на верхнем торце поршня-цилиндра 3 и имеющим возможность поворачиваться вокруг оси при сборке телескопической буровой установки. Внутрь штоковой трубы 6 входит труба 8, имеющая на свободном конце элемент квадратного или прямоугольного поперечного сечения, соответствующего внутренней форме штоковой трубы 6. Для специалистов данной области техники очевидно, что в изобретении передача крутящего момента может осуществляться не только с помощью трубы квадратной или прямоугольной формы. Такую передачу можно осуществить и с помощью зубчатой, шпоночной и другой формы трубы. Телескопическая буровая установка работает следующим образом. При подаче сжатого воздуха из системы управления в телескопический податчик цилиндр 2 и поршень-цилиндр 3 начинают перемещаться вверх и прижимают пневматическую бурильную машину 1 с буровым инструментом к забою. После этого из системы управления подается сжатый воздух в пневматическую бурильную машину 1 и она начинает бурение. При этом крутящий момент от вращения бурового инструмента передается через корпус пневматической бурильной машины 1 с помощью трубы 8.-1 008964 Труба 8, перемещаясь в процессе бурения внутри штоковой трубы 6, передает ей крутящий момент, а штоковая труба 6 через неподвижно установленный на торце штока 4 фланец 5 передает крутящий момент на шток 4 и через него на почву. Использование предлагаемого технического решения позволяет в сравнении с прототипом, например с телескопическим перфоратором ПТ 48 А, в случае применения двухступенчатой раздвижки податчика снизит массу установки и уложиться по весу в норматив. Расположение механизма передачи крутящего момента внутри податчика защищает этот механизм от грязи, позволяет содержать его постоянно в смазке и обеспечивает постоянство усилия, развиваемого податчика, что повышает надежность работы буровой установки. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Телескопическая буровая установка, состоящая из бурильной машины с системой управления и телескопического податчика, включающего шток и поршни-цилиндры, отличающаяся тем, что к верхнему торцу штока податчика присоединен неподвижно фланец с отверстием по центру для перемещения элемента телескопного механизма передачи крутящего момента, соединенного с торцевой частью поршня-цилиндра и имеющего возможность поворачиваться вокруг своей продольной оси, при этом в эту трубу входит другой элемент телескопного механизма передачи крутящего момента, имеющий на конце деталь, соединенную неподвижно своим вторым концом с бурильной машиной. 2. Телескопическая буровая установка по п.1, отличающаяся тем, что элемент передачи крутящего момента выполнен предпочтительно в виде квадратного или прямоугольного сечения и сопряжен с другим элементом телескопного механизма, также имеющего на конце деталь квадратной или прямоугольной формы.
