Укупорочное средство с визуальным индикатором вскрытия для бутылок со спиртными напитками

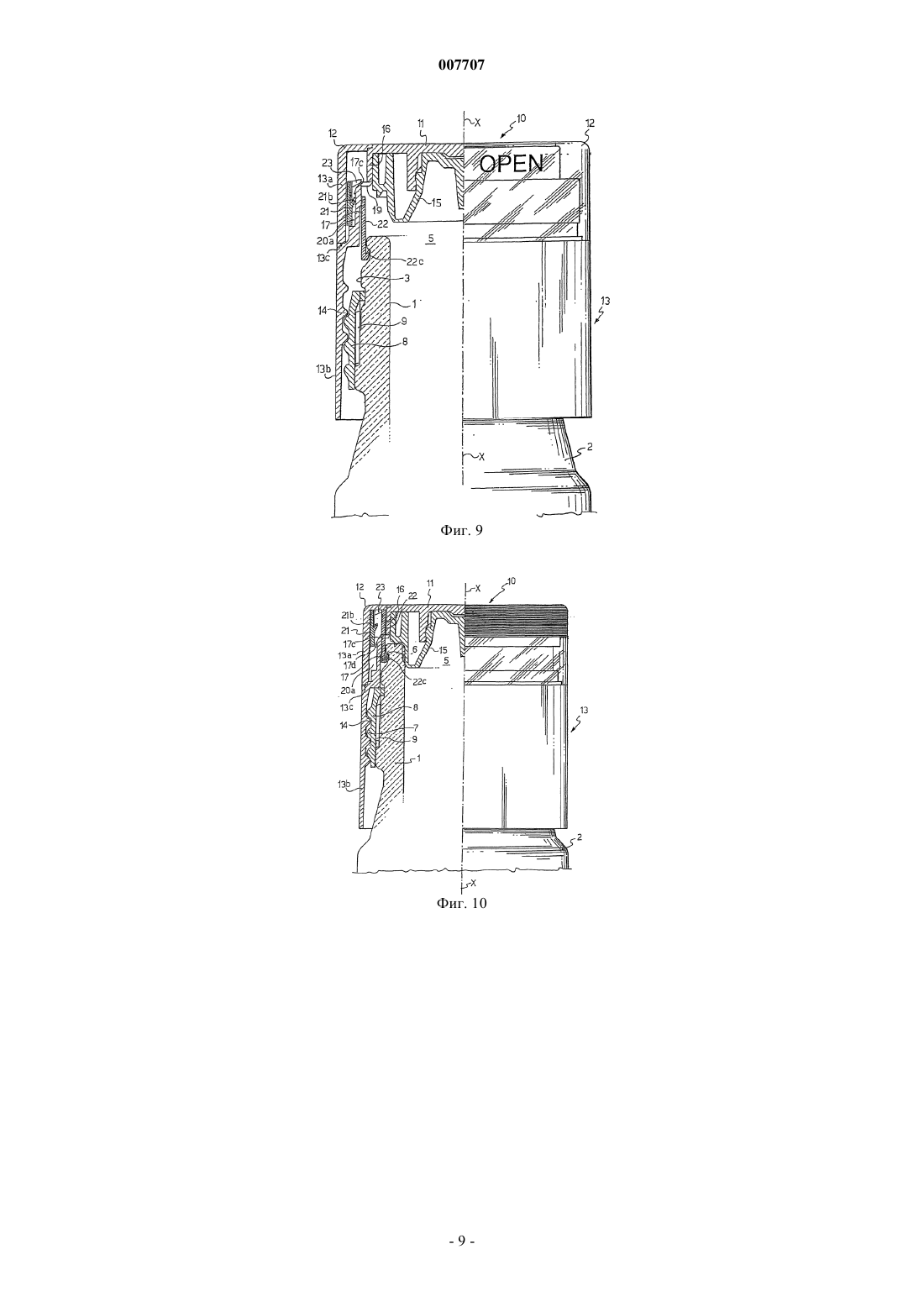

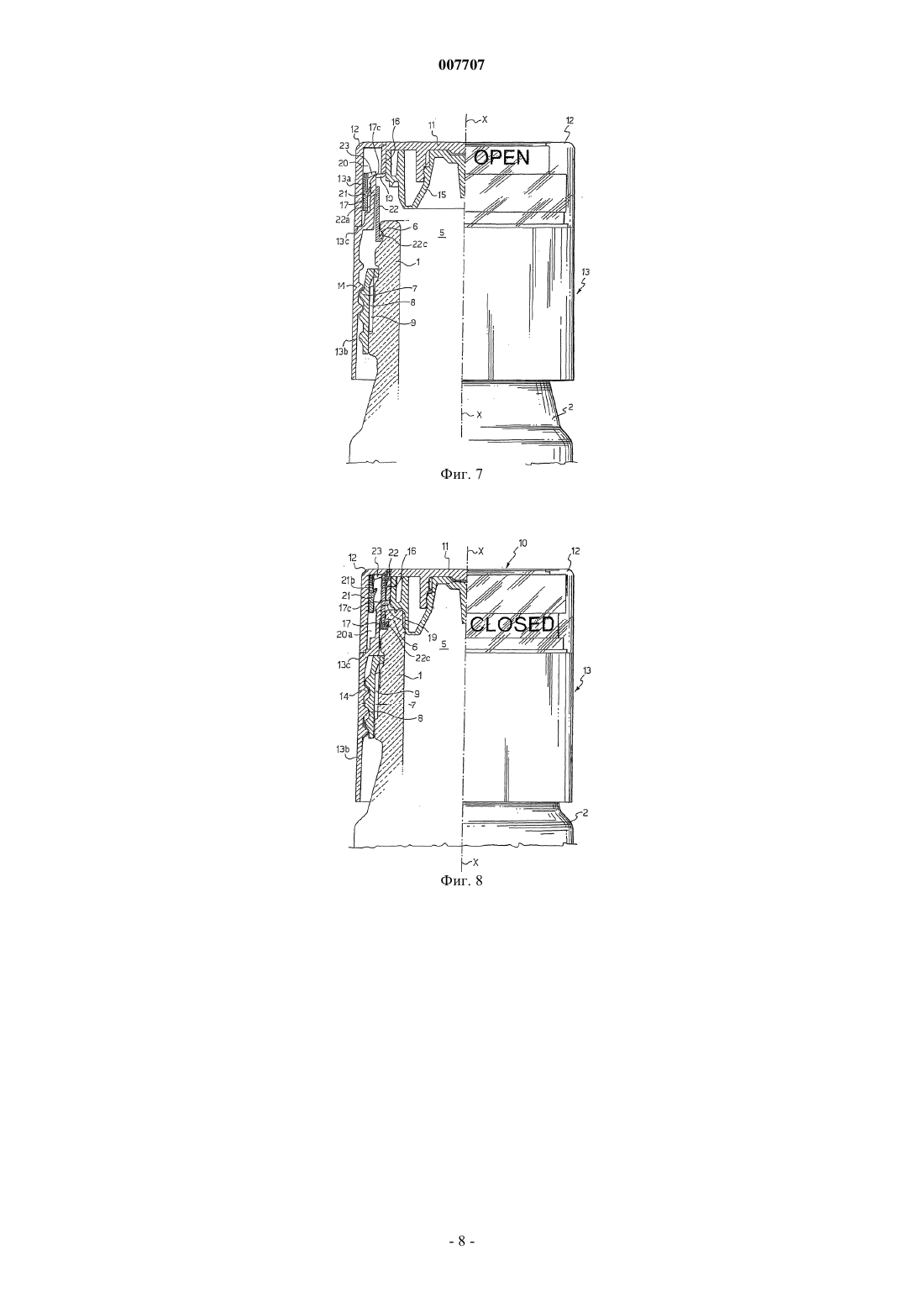

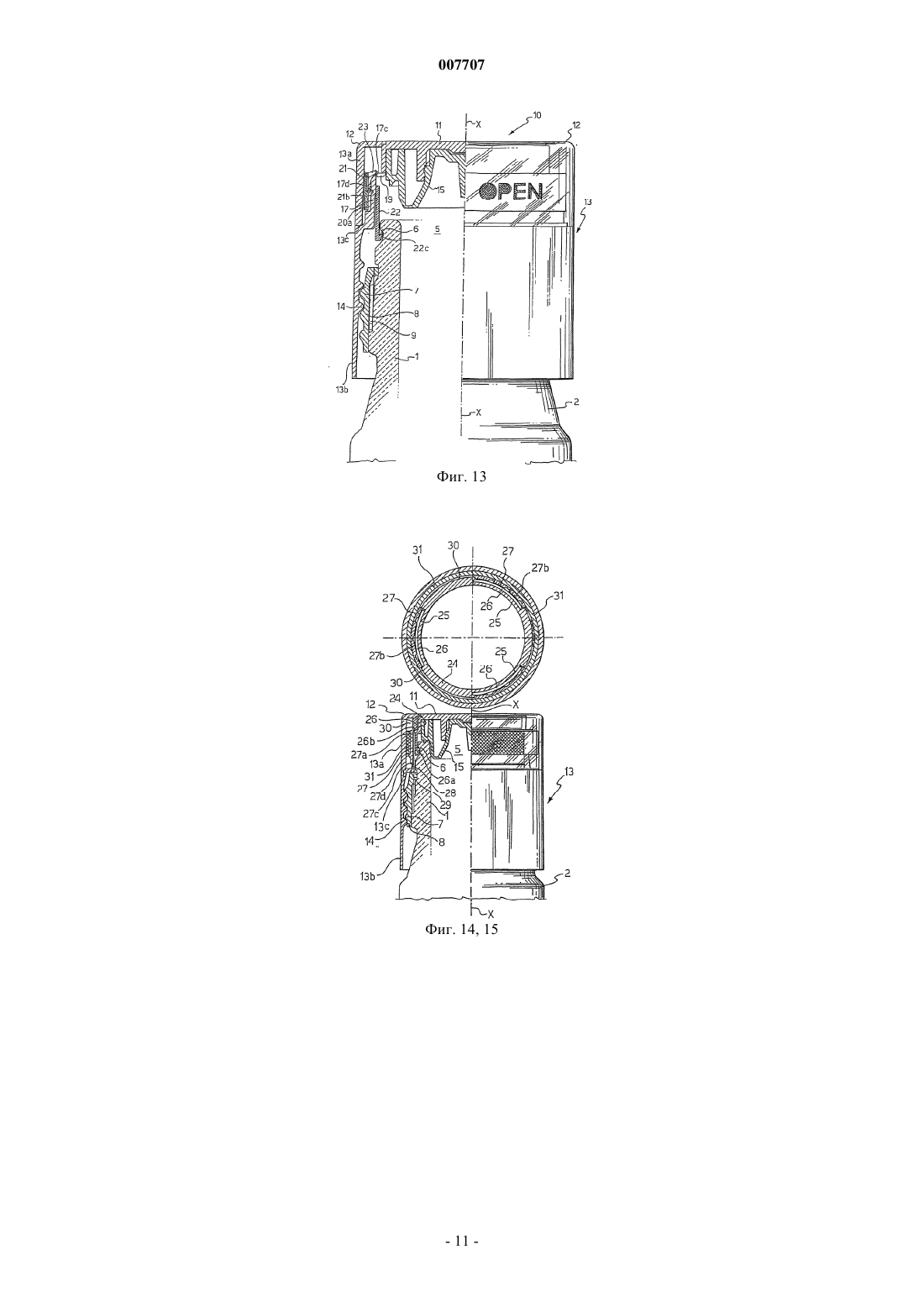

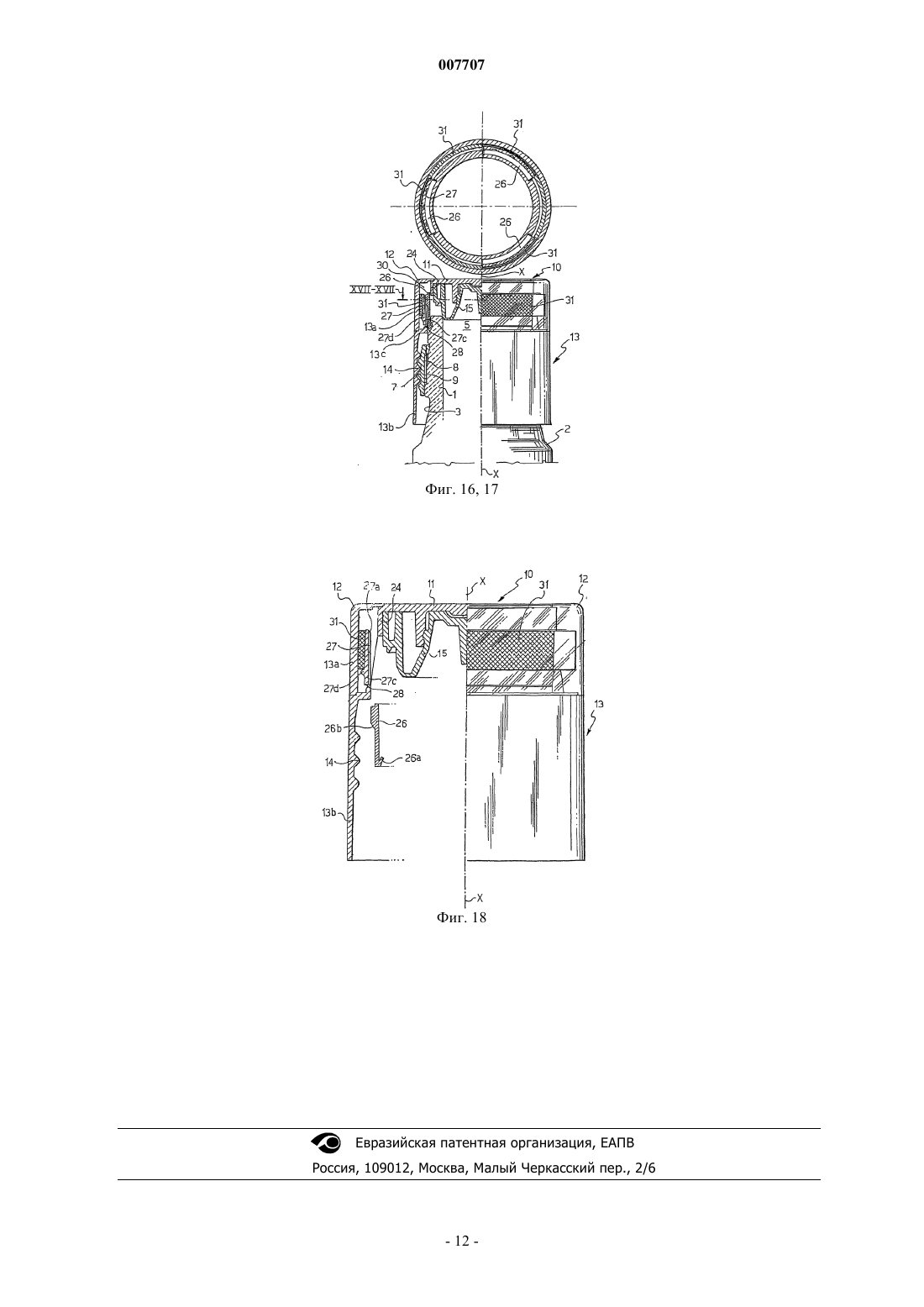

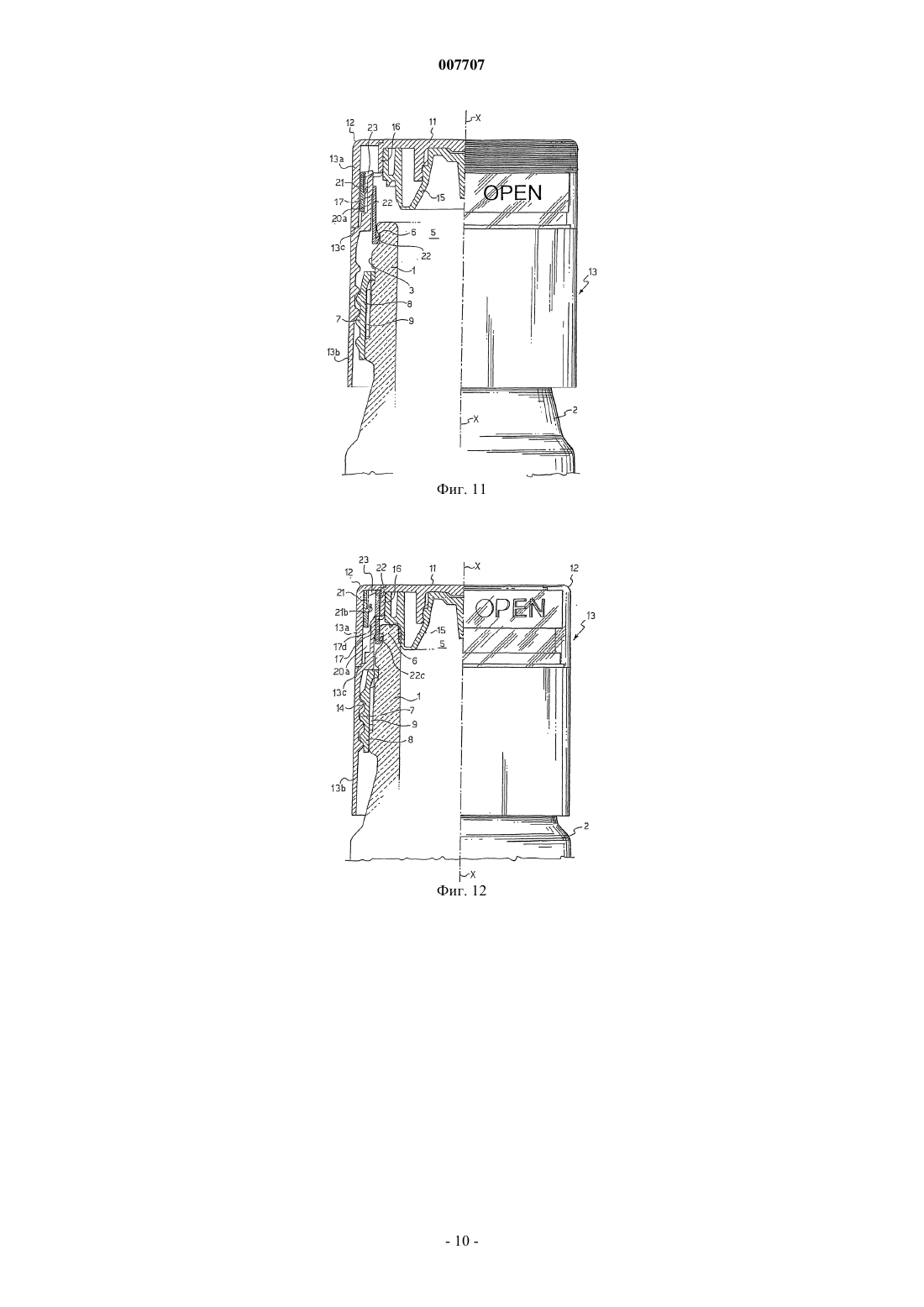

007707 Настоящее изобретение относится к укупорочному средству с визуальным индикатором вскрытия для емкостей с жидкостями, в частности - для бутылок со спиртными напитками, имеющих отверстие,ограниченное свободным концом горловины, продолжающейся аксиально корпуса бутылки вдоль продольной оси и имеющей внешнюю поверхность; причем укупорочное средство содержит колпачок, имеющий верхнюю стенку, поперечную продольной оси,трубчатую юбку, соединенную с краем верхней стенки и продолжающуюся аксиально вдоль внешней поверхности горловины к корпусу бутылки; при этом трубчатая юбка имеет внутреннюю резьбу,которая зацепляет наружную резьбу на внешней поверхности горловины,средства для открывания и закрывания внутреннего пространства бутылки посредством привинчивания и отвинчивания колпачка, причем это средство выполнено на верхней стенке колпачка. Проблема обеспечения ясной индикации вскрытия укупорочного средства бутылки, в частности в бутылках с высококачественными спиртными напитками, в значительной степени присутствует в секторе крупной торговли, в котором бутылки выставлены на полках в плохо охраняемых помещениях, где нельзя исключить возможность того, что потенциальный покупатель откроет бутылку, а потом, вместо того, чтобы ее купить, поставит на полку и уйдет. Ясно, что следующий, неосведомленный покупатель рискует взять с полки бутылку, укупорочное средство которой уже открыто и затем снова закрыто с целью фальсификации. Для исключения этих рисков и для гарантирования того, что покупатели всегда будут покупать нетронутую продукцию, разработаны и использованы разные технические решения; эти решения большей частью основаны на использовании печатей на укупорочном средстве или колпачках, которые после первого открывания (вскрытия) укупорочного средства бутылки будут нарушены, показывая покупателю,что укупорочное средство до него уже открывалось в первый раз. Также предлагались технические решения, согласно которым состояние предыдущего открывания указывается средствами, изменяющими свое визуальное состояние при первом открывании укупорочного средства, если их повергли механическому воздействию. Пример этого средства приводится в WO 02/090204 Al. Согласно техническому решению, излагаемому в упомянутом документе, укупорочное средство имеет корпус, в котором находятся: капсула с первым химическим реагентом и содержащая второй реагент основу. Первый содержащийся в капсуле реагент имеет первую окраску и виден сквозь верхнюю стенку колпачка, выполненной в соответствующей степени прозрачной. При первом открывании укупорочного средства аксиальное перемещение части колпачка обусловливает перемещение конструкционного элемента укупорочного средства, создающее сжатие и затем поломку капсулы - с последующим высвобождением первого реагента. Первый реагент реагирует со вторым реагентом, содержащимся в основе, что вызывает необратимое изменение цвета, считающееся показателем факта первого открывания(вскрытия) и видимое снаружи укупорочного средства - для предупреждения покупателя. Техническое решение согласно упомянутому документу имеет тот недостаток, что делает видимым ранее открытое состояние укупорочного средства через верхнюю стенку колпачка, но которое нелегко увидеть покупателю, особенно если бутылки помещены на высоко расположенных полках, выставляющих товар. Помимо этого, поскольку реагент из капсулы доходит до реагента основы только за счет силы тяжести, то любое открывание бутылки в ее перевернутом положении может отрицательно сказаться на достижении желаемого эффекта. Наконец, укупорочные конструкции согласно WO 01/090204, если укупорочное средство снято с горловины бутылки аксиально, не обеспечивают обязательную поломку капсулы и высвобождение первого реагента, вызванные относительным перемещением между элементами, в результате чего можно будет повторно использовать укупорочное средство. Прочие аналогичные технические решения также изложены в WO 99/24329, US-A-5265744; US-A4480760. В частности, укупорочное средство согласно US-A-5265744 выполнено с возможностью обеспечения видимости сбоку состояния уже происшедшего открывания, но это техническое решение предполагает размещение множества небольших отверстий в боковой стенке укупорочного средства и использование светового луча переносной лампы для проверки - через упомянутые отверстия - визуальных состояний ломкой капсулы внутри укупорочного средства. Хотя техническое решение этого типа могут использовать продавцы для обнаружения открывавшихся бутылок на полках, оно все же явно не соответствует требованиям для обычных возможных покупателей. Поэтому задача настоящего изобретения состоит в создании укупорочного средства с визуальным индикатором, показывающим, что уже произошло вскрытие, и в котором знак, указывающий открывание, виден сбоку через боковую стенку колпачка, в одной или в нескольких точках колпачка, и становится видимым даже если укупорочное средство снято с горловины бутылки аксиально или было вскрыто,когда бутылка находилась в перевернутом положении. Задача настоящего изобретения решается посредством укупорочного средства, тип которого изложен во вводной части и отличается признаками, изложенными в прилагаемой формуле изобретения.-1 007707 Изобретение далее более подробно излагается со ссылкой на его предпочтительные варианты, показанные в качестве неограничивающего примера на прилагаемых чертежах, на которых фиг. 1 показывает, в исходном состоянии до первого открывания, первый вариант укупорочного средства согласно изобретению в частично продольном сечении; причем укупорочное средство расположено на горловине бутылки; фиг. 2 - сечение по II-II на фиг. 1; фиг. 3 - укупорочное средство по фиг. 1 в состоянии после первого открывания; фиг. 4 - сечение по IV-IV на фиг. 3; фиг. 5 - укупорочное средство по фиг. 1: открытое и полностью снятое с горловины бутылки; фиг. 6 и 7 - первый способ индикации укупоренного и открытого состояний, со ссылкой на укупорочное средство по фиг. 1; фиг. 8 и 9 - второй способ индикации укупоренного и открытого состояний, со ссылкой на укупорочное средство по фиг. 1; фиг. 10 и 11 - третий способ индикации укупоренного и открытого состояний, со ссылкой на укупорочное средство по фиг. 1; фиг. 12 и 13 - четвертый способ индикации укупоренного и открытого состояний, со ссылкой на укупорочное средство по фиг. 1; фиг. 14 - второе осуществление укупорочного средства согласно изобретению, показанное частично в продольном сечении и расположенное на горловине бутылки; в исходном состоянии до первого открывания; фиг. 15 - сечение по XV-XV на фиг. 14; фиг. 16 - укупорочное средство по фиг. 14 в состоянии после первого открывания; фиг. 17 - сечение по XVII-XVII на фиг. 16; фиг. 18 - укупорочное средство по фиг. 14 - открытое и полностью снятое с горловины бутылки. Обращаясь к упомянутым чертежам: горловина бутылки имеет позицию 1, и корпус бутылки - позицию 2. Горловина 1 продолжается в продольном направлении от корпуса 2 по продольной оси Х-Х и имеет внешнюю поверхность 3. Свободный конец 4 горловины 1 ограничивает отверстие 5 и имеет кольцевой уступ 6 на внешней стороне. Внешняя поверхность 3 горловины 1 имеет резьбу 7 в промежуточном положении между свободным концом 4 и корпусом 2. Резьба 7 может быть выполнена непосредственно на самой поверхности,или, как в изображаемом на чертежах варианте может быть выполнена на трубчатой втулке 8, расположенной на горловине 1 и прочно прикрепленной к ней обычными средствами 9, предотвращающими аксиальное и угловое перемещения. Укупорочное средство содержит колпачок 10, образованную верхней стенкой 11, имеющей периферический край 12 и расположенной поперечно продольной оси Х-Х; и трубчатой юбкой 13. Юбка 13 продолжается аксиально вдоль внешней поверхности 3 горловины 1 от периферического края 12 стенки 11 по существу до участка, на котором горловина 1 продолжается от корпуса 2 бутылки. Трубчатая юбка 13 колпачка 10 имеет две части 13 а и 13b, первая из которых находится возле верхней стенки 11 и вторая 13b - возле корпуса 2 бутылки. Части 13 а и 13b могут представлять собой две определенные части трубчатой юбки 13, прикрепленные друг к другу аксиально, например, при помощи обычной химической или ультразвуковой сварки на соединительной линии 13 с; либо два участка трубчатой юбки, выполненные за одно целое. Часть 13 а юбки 13 обычно выполнена из пластмассы, которая может сделать стенку полностью или по меньшей мере частично прозрачной - согласно приведенному ниже описанию. Часть 13b, с другой стороны, выполнена из пластмассы, предпочтительно непрозрачной. Эта часть 13b имеет на своей обращенной к горловине 1 внутренней поверхности резьбу 14, которая зацепляет резьбу 7, связанную с горловиной 1. Верхняя стенка 11 колпачка 10 имеет обычную пробку 15, обращенную к отверстию 5 горловины,для герметичного укупоривания отверстия 5 и, поэтому, бутылки, когда колпачок находится в укупоривающем положении - с частью 13b юбки, завинченной на горловине 1. Укупорочное средство может также содержать обычное клапанное средство, разрешающее только выпуск, но не впуск - не показано. Согласно изобретению укупорочное средство содержит первую манжету 16 на верхней стенке 11 колпачка 10, которая аксиально продолжается к отверстию 5 горловины 1, и вторую манжету 16, прикрепленную радиально к внутренней поверхности трубчатой юбки 13 на осевом уровне, по существу обращенной к свободному концу 4 горловины 1 и продолжающейся к верхней стенке 11 колпачка 10. Вторая манжета 17 по существу параллельна внутренней поверхности трубчатой юбки 13 и первой манжете 16, и оканчивается в конце 17 а, противоположном концу 16 а первой манжеты. Оба конца расположены по существу на одинаковом осевом уровне по оси Х-Х. В варианте согласно фиг. 1-13 первая манжета 16 радиально отделена радиальным промежутком 18 от второй манжеты 17, и соответствующие концы 16 а и 17 а соединены друг с другом радиально, образуя отверстия 19, которые продолжаются вдоль дуг круга и распределены по круговому периметру укупорочного средства. Вторая манжета 17 отстоит радиально от внутренней поверхности трубчатой юбки 13-2 007707 колпачка, образуя кольцевое пространство 20. Первый элемент 21, который в поясняемом варианте имеет кольцевую форму, находится в кольцевом пространстве 20. Первый элемент 21 может также иметь вид сектора круга, частично занимающего кольцевое пространство 20. Аксиальная протяженность элемента 21 меньше аксиальной протяженности кольцевого пространства 20, которое, как видно на чертежах, продолжается от верхней стенки 11 колпачка 10 до соединения 17b, при помощи которого манжета 17 соединена с трубчатой юбкой 13. Функция кольцевого пространства 20 и его аксиальная протяженность относительно аксиальной протяженности элемента 21 поясняются в приводимом ниже описании. Второй элемент 22 расположен в положении, концентрическом с кольцевым элементом 21 и, в первом варианте изобретения, имеет вид множества секторов круга, распределенных по окружности укупорочного средства и вставленных в соответствующие отверстия 19, выполненные между манжетами 16 и 17. Элементы 22, соответственно, соединены с элементом 21 радиальными перемычками 23, расположенными в области концов 22 а и 21 а, обращенных к верхней стенке 11 колпачка 10, и каждый элемент 22 соединен с уступом 6 обода горловины 1 при помощи выступа 22 с, расположенного на противоположном конце 22b. Из вышеизложенного следует, что предотвращается аксиальное перемещение каждого элемента 22 к верхней стенке 11 колпачка, напротив которой также расположены радиальные соединительные перемычки 23, когда укупорочное средство не нарушено и не открыто. Части 17 с конца 17 а манжеты 17,примыкающие к отверстиям 19, предпочтительно заострены по причинам, излагаемым ниже. Помимо этого, вторая манжета 17 имеет кольцевой обод 17d для взаимодействия с противоположным выступом 21b кольцевого элемента 21. При первом открывании укупорочного средства, которое может представлять собой попытку недозволенного открывания бутылки, угловое перемещение колпачка 10 обусловит отвинчивание трубчатой юбки 13 с находящейся под нею резьбы 7, относящейся к горловине бутылки, и последующее аксиальное смещение юбки. Манжеты 16 и 17 также перемещаются аксиально, вместе с юбкой 13; и при этом элементы 21 и 22, соединенные друг с другом радиальными перемычками 23, этим аксиальным перемещением не нарушаются. Элемент 21 оказывается помещенным в пространстве 20, и отверстия 19, чередующиеся с соединительными перемычками 23, заходят на элементы 22, прикрепленные к горловине 1 бутылки. Когда заостренные, что не обязательно, края 17 с входят в контакт с радиальными перемычками 23,то продолжение аксиального перемещения трубчатой юбки 13 приводит к поломке этих перемычек и к обусловленному этим отделению элементов 21 и 22. В частности, элемент 21 остается в опускающемся участке 20 а пространства 20, из которого он не может выйти ввиду аксиального зацепления, происшедшего между выступом 21b и кольцевым ободом 17d. В результате этого, если колпачок 10 затем будет завинчиваться, то элемент 21 все же останется неподвижным в положении, занятом непосредственно после первого открывания - в зацеплении на ободе 17d, без возврата в свое исходное положение возле верхней стенки 11. Если, например, знак открыто нанесен на манжету 16 на ее стенке, обращенной радиально к внешней стороне укупорочного средства - фиг. 6 и 7, то этот знак становится видимым сразу после открывания, причем элемент 21 остается прикрепленным к участку 20 а. Разумеется, часть 13 а трубчатой юбки 13 должна быть выполнена из прозрачного материала, по меньшей мере, на участках, обращенных радиально к надписи ОТКРЫТО. Согласно фиг. 8 и 9 можно также предусмотреть знак ЗАКРЫТО, либо его можно использовать как альтернативу предыдущему решению на радиальной внешней стенке манжеты 17. Этот знак, видимый при ненарушенном состоянии укупорочного средства, загораживается элементом 21, когда укупорочное средство открыто и элемент 21 остается прикрепленным к участку 20 а, тем самым указывая, что укупорочное средство открывалось. В качестве альтернативы надписям, или вместе с ними, можно использовать символы или определенные цвета. Помимо этого, согласно схематическим изображениям на чертежах фиг. 10 и 11, элемент 21 может иметь знак ОТКРЫТО, воспроизведенный на своей обращенной наружу радиально стенке. Участок части 13 а трубчатой юбки колпачка, обращенный к элементу 21 - когда укупорочное средство не нарушено, выполнен из непрозрачного материала или загорожен, и при этом нижняя часть выполнена прозрачной. После первого открывания в результате перемещения колпачка 10 элемент 21 занимает положение спереди прозрачного участка юбки 13 а, вследствие чего появляется знак ОТКРЫТО. Согласно фиг. 12 и 13: ОТКРЫТО может быть выполнен в элементе 21 перфорацией и может быть видимым за счет контрастной окраски на нижней стенке манжеты 17, когда элемент 21 находится в пространстве 20 - как результат первого открывания укупорочного средства. Из излагаемого выше описания и иллюстраций следует, что элемент 21 и 22 - вместе с отверстиями 19 и радиальными перемычками 23 - являются частями средств, обеспечивающих появление видимого знака открыто по меньшей мере на части трубчатой юбки 13 колпачка согласно варианту изобретения,поясняемому на чертежах фиг. 1, 2 и 3.-3 007707 В частности, очевидно, что даже в случае принудительного перемещения юбки 13 аксиально, конструкция укупорочного средства согласно настоящему изобретению обусловит, тем не менее, поломку перемычек 23 - ввиду их зацепления с заостренными краями 17 с второй манжеты 17 и ввиду перемещения элемента 21 в участке 20 а, вследствие чего знак происшедшего ранее открытого состоянии укупорочного средства становится видимым. Обращаясь к фиг. 14 - 18, следует отметить, что изобретение можно также выполнить другим осуществлением, в котором общие конструкционные компоненты указаны теми же позициями, что и в первом варианте согласно фиг. 1 - 13. Согласно этому второму варианту укупорочное средство содержит первую манжету 24, выступающую из верхней стенки 11 колпачка 10 и обращенную к корпусу бутылки. Эта манжета имеет выемки 25,распределенные по окружности и продолжающиеся по дугам круга. Соответствующие элементы 26 в форме дуги круга помещены в выемках 25 и продолжаются аксиально, оканчиваясь в соответствующих изогнутых выступах 26 а, зацепляющих кольцевой уступ 6 горловины 1 аксиально. На аксиальном конце, удаленном от конца, имеющем выступ 26 а, каждый элемент 26 имеет криволинейную поверхность 26b, радиально обращенную к внешней стороне колпачка. Соответствующий контрэлемент 27, также в виде дуги круга и имеющий криволинейную поверхность 27 а, которая дополняет поверхность 26b, обращен к каждому дугообразному элементу 26. Каждый дугообразный элемент 27 - предпочтительно, но не обязательно - имеет аксиальные ребра 27b, выполненные на поверхности, радиально обращенной к соответствующему элементу 26. Каждый элемент 27 также обычным шарнирным средством 28 гибко соединен на конце 27 с с кронштейном 29, выступающим радиально из внутренней поверхности юбки 13. Каждый дугообразный элемент 27 также имеет - на поверхности, радиально обращенной к части 13 а юбки 13 - уступ 27d предпочтительно, но не обязательно, продолжающийся по всей дуговой ширине элемента 27. Трубчатый элемент 31, выполненный, например, из материала, меняющего свой цвет при его сдавливании, помещен в кольцевом пространстве 30, выполненном между частью 13 а трубчатой юбки 13 и каждым из дугообразных элементов 27. Либо трубчатый элемент 31 может быть также образован просто дугообразными частями, расположенными радиально перед элементами 27. Согласно описываемой выше конструкции: при первом открывании колпачка 10 аксиальное перемещение трубчатой юбки 13 также вызывает аксиальное перемещение дугообразных элементов 27 и трубчатого элемента 31, который вталкивается уступом 27d до тех пор, пока за счет зацепления между противоположными криволинейными поверхностями 26 а и 27 а не будет создано радиальное перемещение элементов 27 к части 13 а юбки 13. Это радиальное перемещение сжимает элемент 31 и вследствие этого изменяет его первоначальную окраску. Если часть 13 а трубчатой юбки 13 прозрачная, и первоначальная окраска элемента 31 указывает на изначальную ненарушенность укупорочного средства, то цвет, получаемый при изменении, представляет знак ОТКРЫТО. Либо трубчатый элемент 31 можно выполнить таким образом, чтобы в результате сжатия изменение цвета произошло только в отношении заданных участков, чтобы знак ОТКРЫТО, или эквивалентный буквенный знак, появилась в отношении этих участков. Также с обращением ко второму варианту изобретения, следует отметить, что любая попытка снять трубчатую юбку 13 в аксиальном направлении в любом случае вызовет радиальное раздавливание элементов 27 и 31, в результате чего появится знак ОТКРЫТО. Учитывая, что могут использоваться любые размеры и материалы, подходящие для достижения целей изобретения, описанное выше изобретение имеет объем, определенный в прилагаемой формуле изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Укупорочное устройство с визуальным индикатором вскрытия для емкостей для жидкостей, в частности для бутылок со спиртными напитками, имеющих отверстие (5), ограниченное свободным концом горловины (1), аксиально продолжающейся от корпуса (2) бутылки вдоль продольной оси (Х-Х) и имеющей внешнюю поверхность; причем укупорочное средство содержит колпачок (10), имеющий верхнюю стенку (11), расположенную поперечно продольной оси (Х-Х), и трубчатую юбку (13), соединенную с краем (12) верхней стенки (11) и продолжающуюся аксиально вдоль внешней поверхности горловины (1) к корпусу бутылки; причем трубчатая юбка (13) снабжена внутренней резьбой (14), которая зацепляет наружную резьбу (7) на внешней поверхности горловины (1); причем верхняя стенка (11) колпачка также снабжена средством (15) для открывания и закрывания внутреннего пространства бутылки посредством завинчивания и отвинчивания колпачка;-4 007707 отличающееся тем, что первая манжета (16, 14), аксиально продолжающаяся к отверстию (5) горловины (1), обеспечена на верхней стенке (11) колпачка,вторая манжета (17, 27) прикреплена радиально к внутренней поверхности трубчатой юбки (13) на осевом уровне, по существу, обращенной к свободному концу горловины (1) и продолжающейся к верхней стенке (11) колпачка; причем вторая манжета (17, 27) по существу параллельна внутренней поверхности трубчатой юбки (13) и первой манжете (16, 24), но отделена радиально от юбки (13) кольцевым пространством (20), и от первой манжеты (16, 24) - радиальным промежутком (18); причем первая манжета (16, 24) и вторая манжета (17, 27) оканчиваются на соответствующих противоположных концах,расположенных, по существу, на одном осевом уровне,по меньшей мере один первый элемент (21, 31) расположен в кольцевом пространстве (20) между второй манжетой (17, 27) и внутренней поверхностью трубчатой юбки (13) колпачка,по меньшей мере один второй элемент (22, 26) расположен в радиальном промежутке (18) между первой манжетой (16, 24) и второй манжетой (17, 27); при этом второй элемент (22, 26) продолжается аксиально и имеет средства (22 с, 26 а) для соединения с горловиной (1), которые предотвращают аксиальные перемещения; причем по меньшей мере один первый элемент (21, 31) и по меньшей мере один второй элемент (22, 26) радиально выровнены друг с другом,средства (19, 23, 17 с) расположены по меньшей мере между одним первым элементом (21, 31) и по меньшей мере одним вторым элементом (22, 26), чтобы обеспечивать появление видимого знака открыто по меньшей мере на части трубчатой юбки (13) колпачка, указывая, что произошло первое открывание (вскрытие) укупорочного средства посредством отвинчивания колпачка. 2. Укупорочное средство по п.1, отличающееся тем, что трубчатая юбка (13) колпачка (10) имеет первую часть (13 а) возле края (12) верхней стенки (11) колпачка и вторую часть (13b) возле корпуса (2) бутылки; причем первая часть (13 а) и вторая часть (13b) соединены друг с другом аксиально так, чтобы образовать единый компонент. 3. Укупорочное средство по п.1 или 2, отличающееся тем, что по меньшей мере первая часть (13 а) трубчатой юбки колпачка (10) выполнена, по меньшей мере, частично из прозрачного материала. 4. Укупорочное средство по пп.1-3, отличающееся тем, что средства, обеспечивающие появление видимого знака открыто, указывающего, что первое открывание укупорочного средства уже произошло, содержат по меньшей мере одну ломкую перемычку (23), соединяющую по меньшей мере один первый элемент (21) радиально по меньшей мере с одним вторым элементом (22) и по меньшей мере одним соответствующим заостренным краем (17 с), выполненным на части свободного конца второй манжеты(17); при этом перемычка (23) перерезается заостренным краем (17 с) посредством отвинчивания колпачка (10) при первом открывании укупорочного средства, что вызывает аксиальное перемещение по меньшей мере одного второго элемента (22) из первого положения, в котором знак открыто не виден, в положение, в котором этот знак становится видимым. 5. Укупорочное средство по п.4, отличающееся тем, что содержит средства (21b, 17d) для фиксирования по меньшей мере одного первого элемента (21) в положении, в котором упомянутый знак становится видимым. 6. Укупорочное средство по п.5, отличающееся тем, что средства для фиксирования по меньшей мере одного первого элемента (21) в положении, в котором знак становится видимым, содержат лепесток(21b), выступающий радиально от элемента (21) и обращенный ко второй манжете (17) и к верхней стенке (11) колпачка; и также кольцевой обод (17d), выполненный на второй манжете (17) и обращенный к элементу (21); при этом лепесток (21b) зацепляет обод (17d) аксиально. 7. Укупорочное средство по любому из пп.1-6, отличающееся тем, что видимый знак открыто относится к периферической поверхности по меньшей мере первой манжеты (16), видимой радиально снаружи первой части трубчатой юбки (13) колпачка (10) через соответствующий радиально и аксиально выровненный участок из прозрачного материала. 8. Укупорочное средство по любому из пп.1-6, отличающееся тем, что видимый знак открыто относится к периферической поверхности по меньшей мере одного первого элемента (21) и выполнен видимым, когда элемент (21) находится в его втором положении, через соответствующий прозрачный участок трубчатой юбки (13) колпачка (10), радиально и аксиально выровненный с упомянутым элементом. 9. Укупорочное средство по любому из пп.1-3, отличающееся тем, что средства, обеспечивающие появление видимого знака открыто, указывающего, что уже произошло вскрытие укупорочного средства, содержит вещество, которое может изменять свои визуальные свойства и которое заключено по меньшей мере в одном первом элементе (31); криволинейную поверхность (26b), выполненную по меньшей мере на одном втором элементе (26); причем криволинейная поверхность (26b) обращена к дополняющей криволинейной поверхности (27 а), выполненной на свободном конце второй манжеты (27), выполненном с возможностью его гибкости радиально и расширения радиально к внутренней поверхности трубчатой юбки (13) колпачка (10) в результате относительного аксиального перемещения криволинейных поверхностей (26b, 27 а), вызванного отвинчиванием колпачка (10) при первом открывании укупо-5 007707 рочного средства, в результате чего по меньшей мере один первый элемент (31) изменяет свои оптические признаки, видимые через выровненный прозрачный участок трубчатой юбки (13) колпачка. 10. Укупорочное средство по п.9, отличающееся тем, что по меньшей мере один первый элемент(31) содержит вещество, которое изменяет свой цвет, подвергаясь сжатию; причем получаемый при этом цвет представляет видимый знак открыто.
