Всасывающее моющее устройство

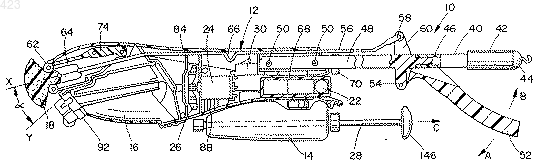

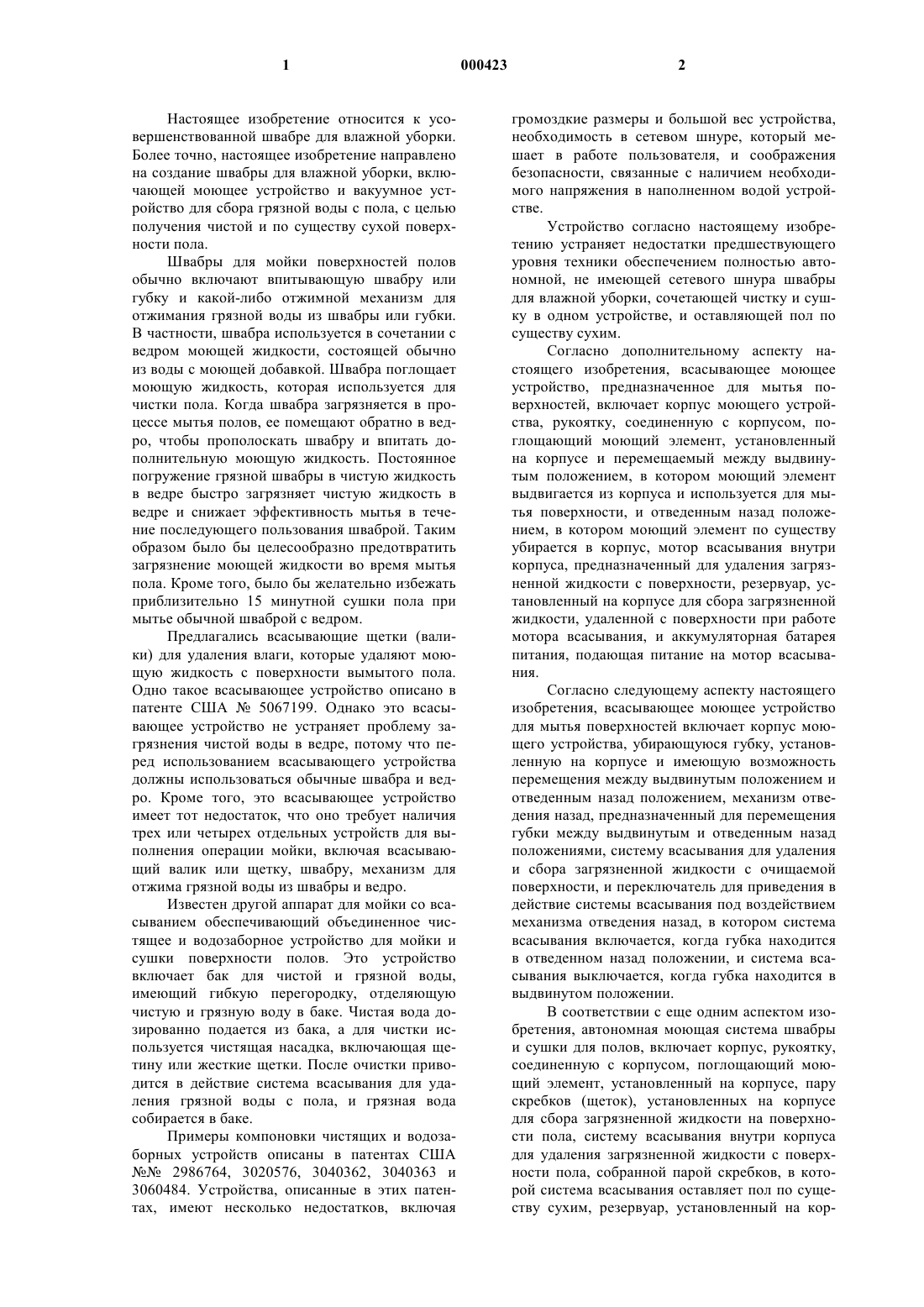

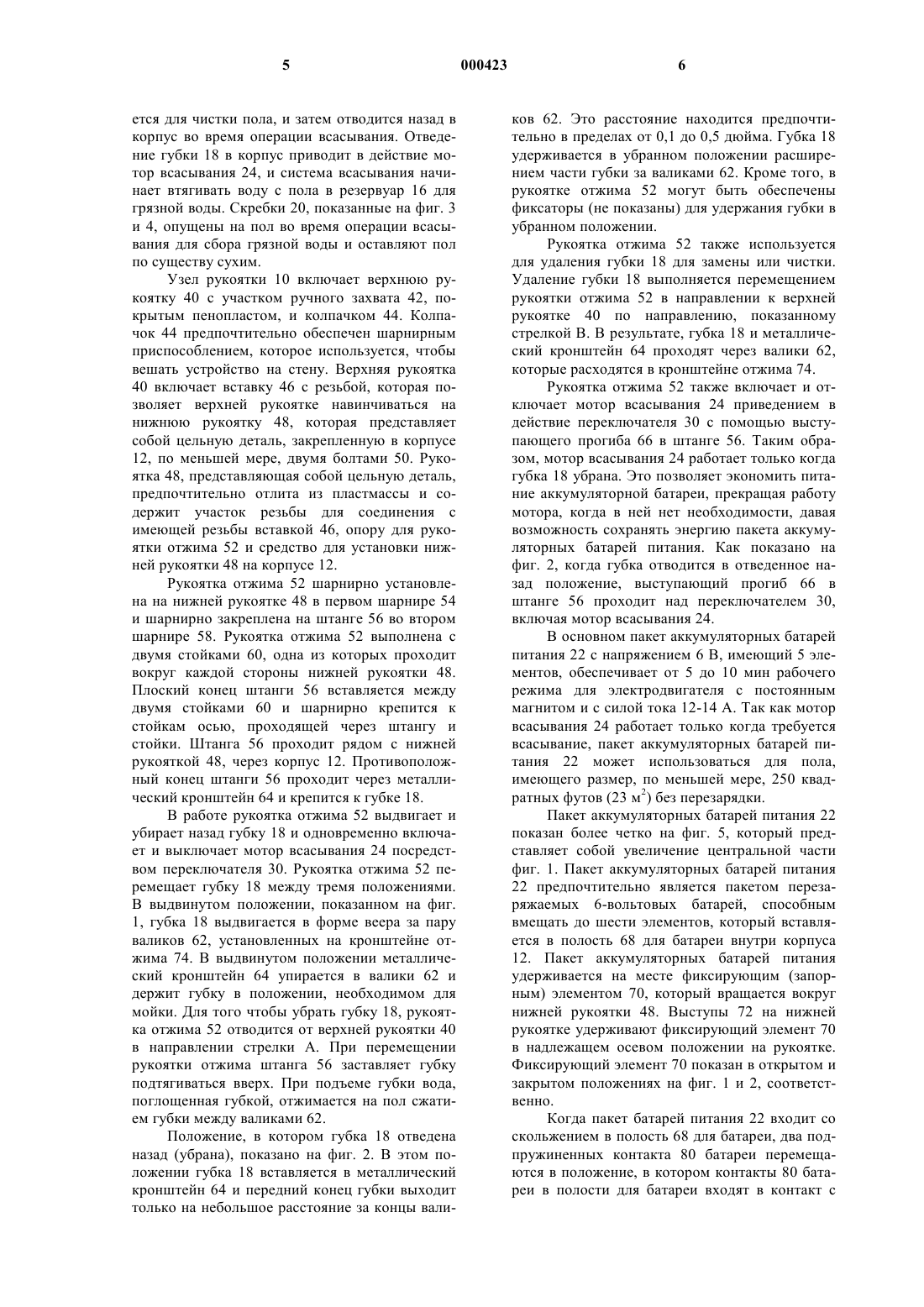

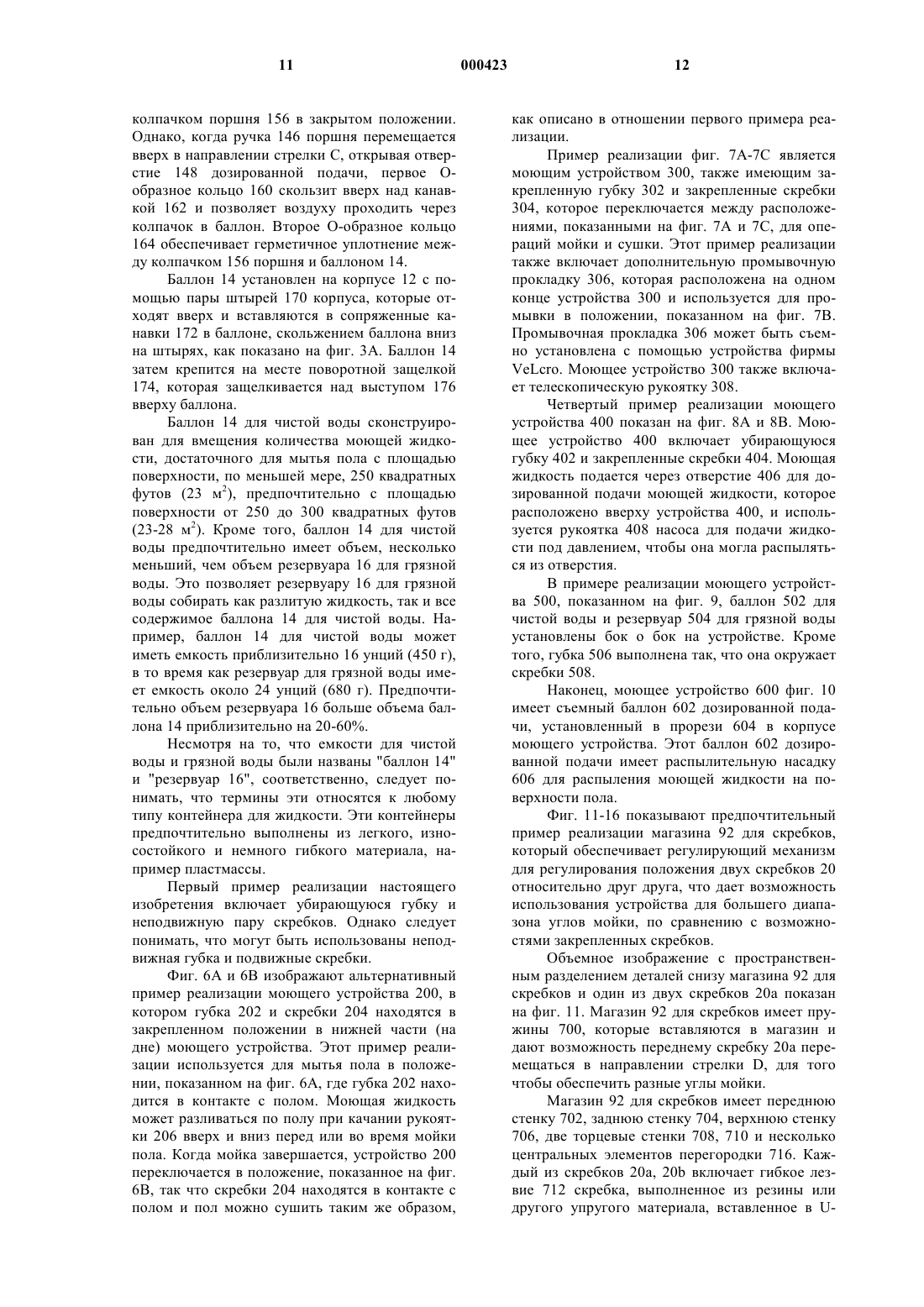

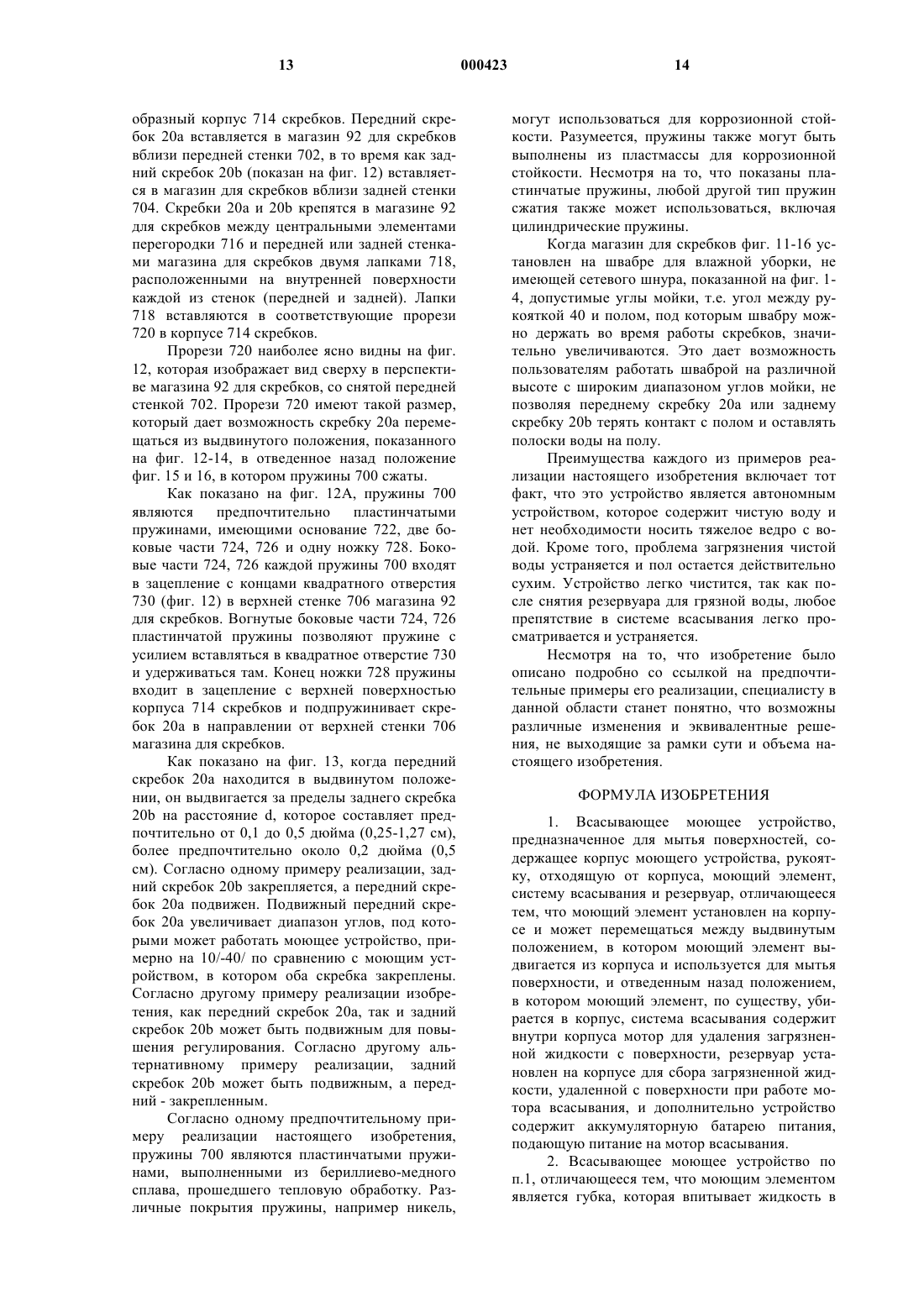

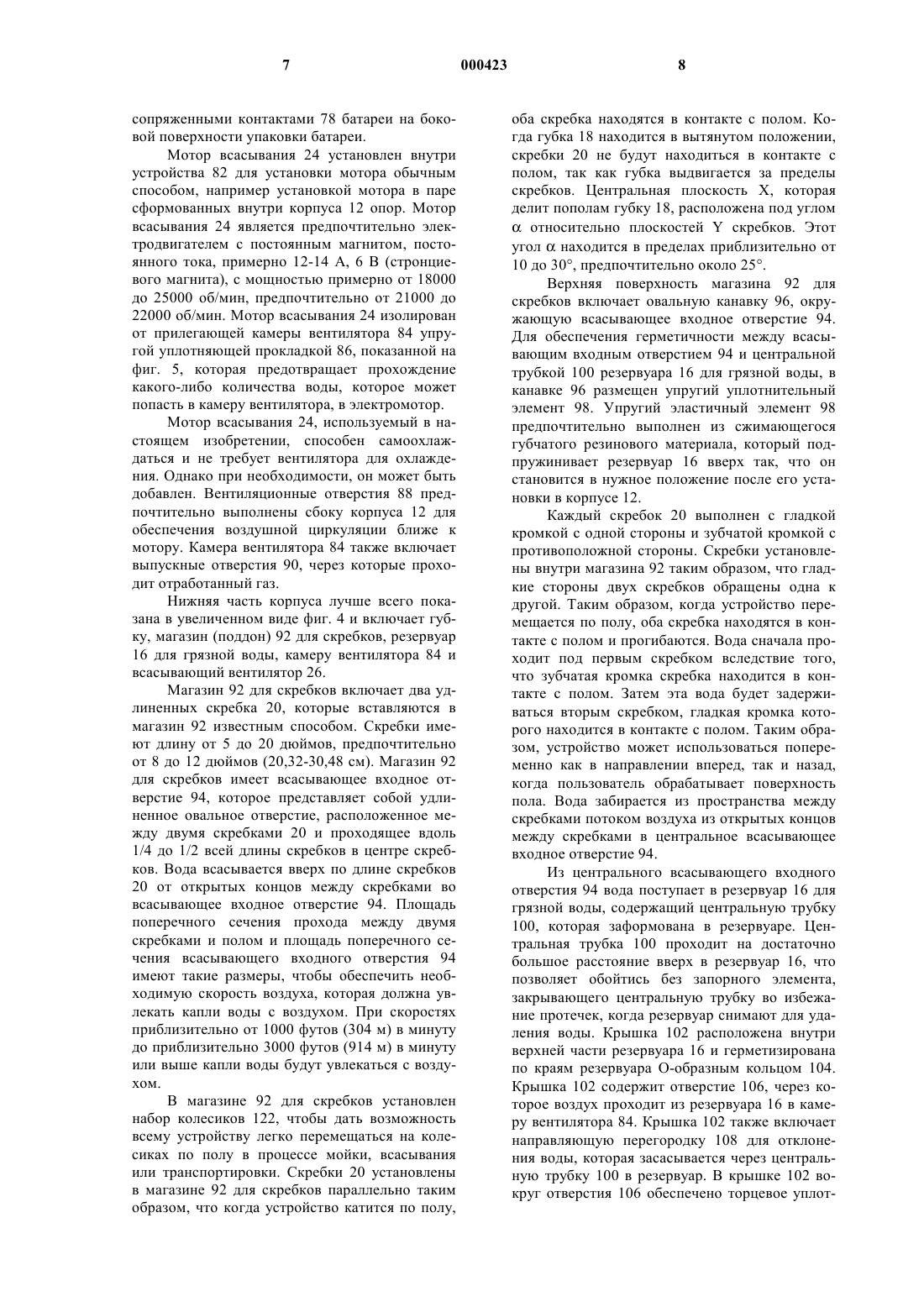

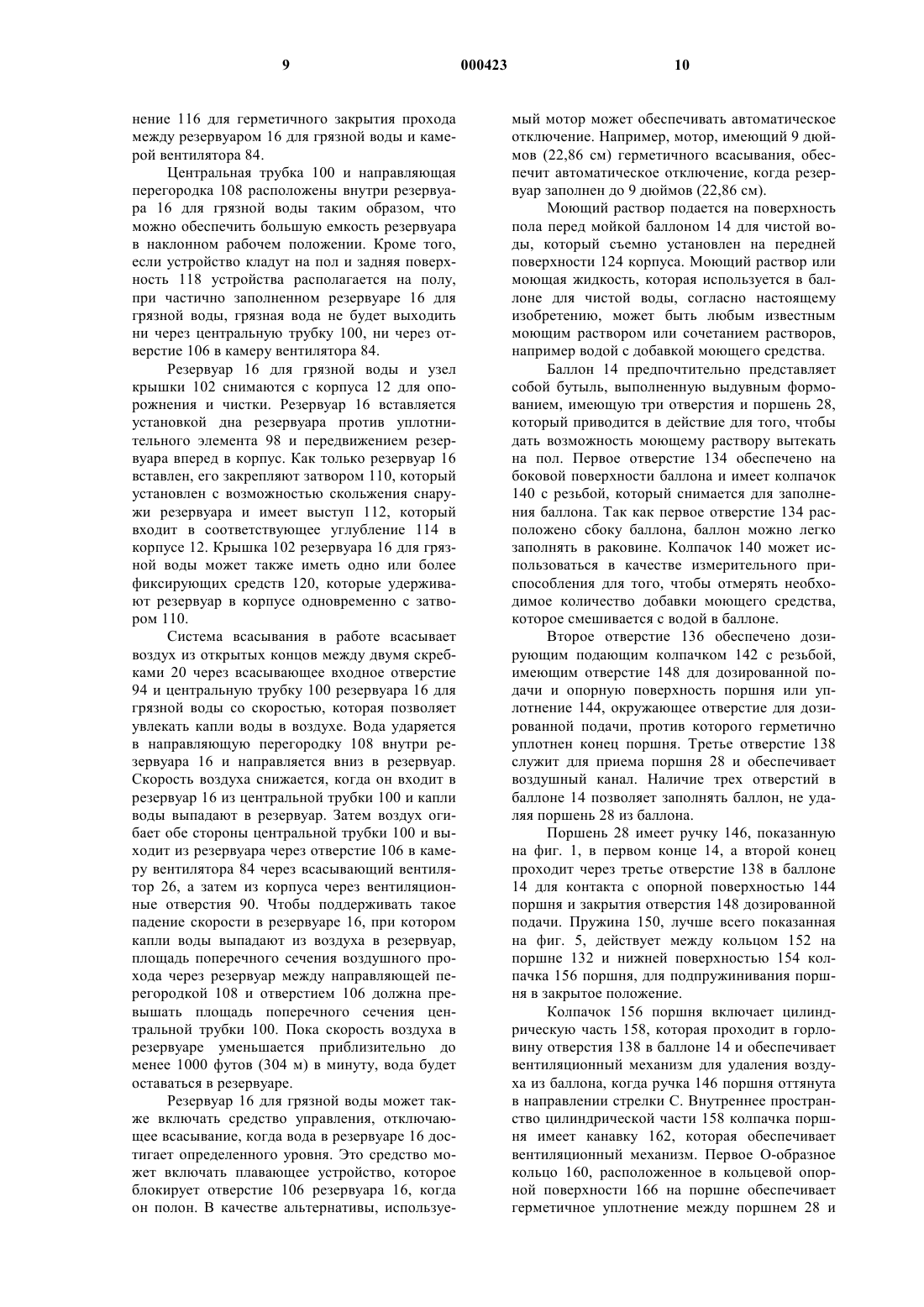

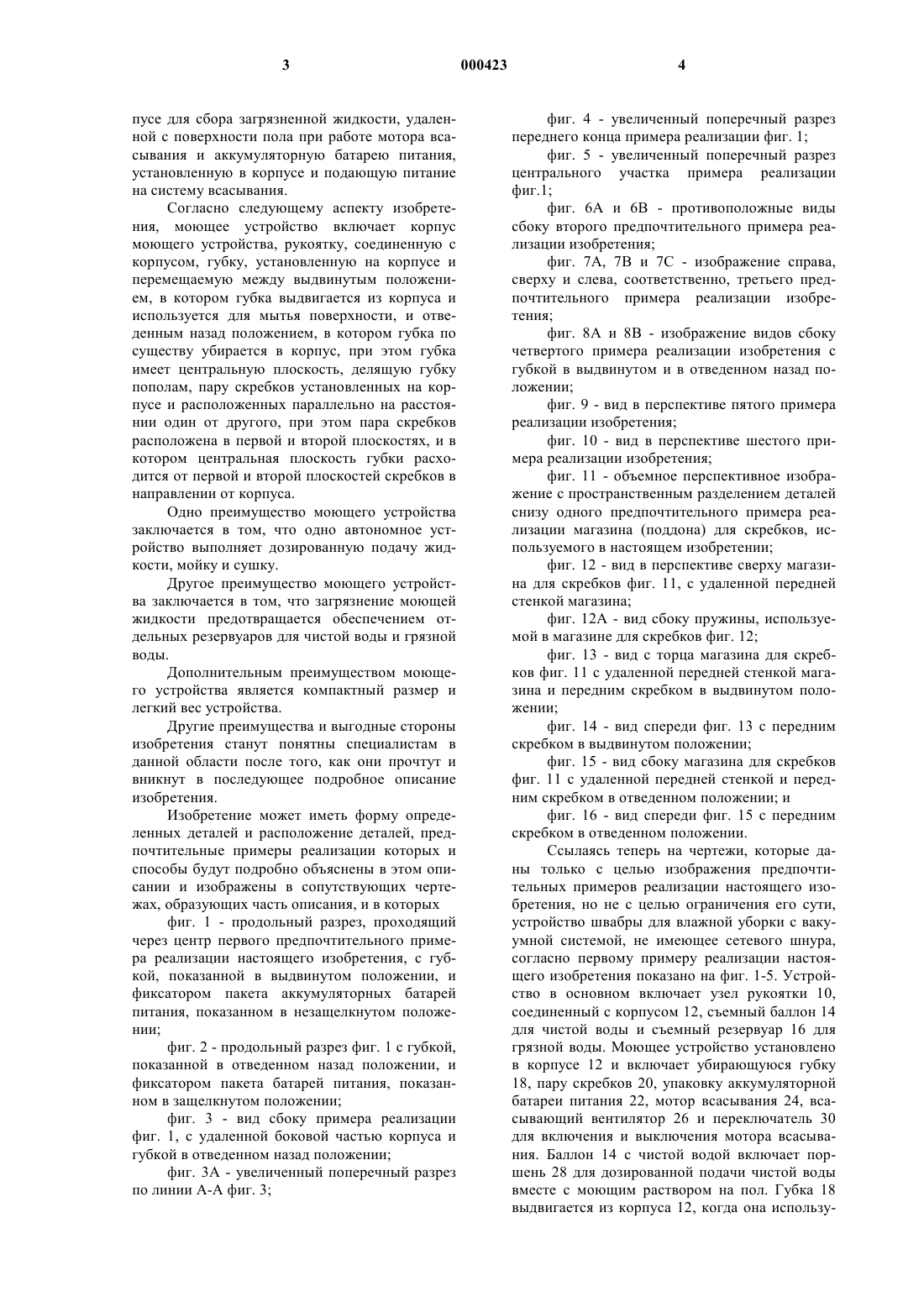

1 Настоящее изобретение относится к усовершенствованной швабре для влажной уборки. Более точно, настоящее изобретение направлено на создание швабры для влажной уборки, включающей моющее устройство и вакуумное устройство для сбора грязной воды с пола, с целью получения чистой и по существу сухой поверхности пола. Швабры для мойки поверхностей полов обычно включают впитывающую швабру или губку и какой-либо отжимной механизм для отжимания грязной воды из швабры или губки. В частности, швабра используется в сочетании с ведром моющей жидкости, состоящей обычно из воды с моющей добавкой. Швабра поглощает моющую жидкость, которая используется для чистки пола. Когда швабра загрязняется в процессе мытья полов, ее помещают обратно в ведро, чтобы прополоскать швабру и впитать дополнительную моющую жидкость. Постоянное погружение грязной швабры в чистую жидкость в ведре быстро загрязняет чистую жидкость в ведре и снижает эффективность мытья в течение последующего пользования шваброй. Таким образом было бы целесообразно предотвратить загрязнение моющей жидкости во время мытья пола. Кроме того, было бы желательно избежать приблизительно 15 минутной сушки пола при мытье обычной шваброй с ведром. Предлагались всасывающие щетки (валики) для удаления влаги, которые удаляют моющую жидкость с поверхности вымытого пола. Одно такое всасывающее устройство описано в патенте США 5067199. Однако это всасывающее устройство не устраняет проблему загрязнения чистой воды в ведре, потому что перед использованием всасывающего устройства должны использоваться обычные швабра и ведро. Кроме того, это всасывающее устройство имеет тот недостаток, что оно требует наличия трех или четырех отдельных устройств для выполнения операции мойки, включая всасывающий валик или щетку, швабру, механизм для отжима грязной воды из швабры и ведро. Известен другой аппарат для мойки со всасыванием обеспечивающий объединенное чистящее и водозаборное устройство для мойки и сушки поверхности полов. Это устройство включает бак для чистой и грязной воды,имеющий гибкую перегородку, отделяющую чистую и грязную воду в баке. Чистая вода дозированно подается из бака, а для чистки используется чистящая насадка, включающая щетину или жесткие щетки. После очистки приводится в действие система всасывания для удаления грязной воды с пола, и грязная вода собирается в баке. Примеры компоновки чистящих и водозаборных устройств описаны в патентах США 2986764, 3020576, 3040362, 3040363 и 3060484. Устройства, описанные в этих патентах, имеют несколько недостатков, включая 2 громоздкие размеры и большой вес устройства,необходимость в сетевом шнуре, который мешает в работе пользователя, и соображения безопасности, связанные с наличием необходимого напряжения в наполненном водой устройстве. Устройство согласно настоящему изобретению устраняет недостатки предшествующего уровня техники обеспечением полностью автономной, не имеющей сетевого шнура швабры для влажной уборки, сочетающей чистку и сушку в одном устройстве, и оставляющей пол по существу сухим. Согласно дополнительному аспекту настоящего изобретения, всасывающее моющее устройство, предназначенное для мытья поверхностей, включает корпус моющего устройства, рукоятку, соединенную с корпусом, поглощающий моющий элемент, установленный на корпусе и перемещаемый между выдвинутым положением, в котором моющий элемент выдвигается из корпуса и используется для мытья поверхности, и отведенным назад положением, в котором моющий элемент по существу убирается в корпус, мотор всасывания внутри корпуса, предназначенный для удаления загрязненной жидкости с поверхности, резервуар, установленный на корпусе для сбора загрязненной жидкости, удаленной с поверхности при работе мотора всасывания, и аккумуляторная батарея питания, подающая питание на мотор всасывания. Согласно следующему аспекту настоящего изобретения, всасывающее моющее устройство для мытья поверхностей включает корпус моющего устройства, убирающуюся губку, установленную на корпусе и имеющую возможность перемещения между выдвинутым положением и отведенным назад положением, механизм отведения назад, предназначенный для перемещения губки между выдвинутым и отведенным назад положениями, систему всасывания для удаления и сбора загрязненной жидкости с очищаемой поверхности, и переключатель для приведения в действие системы всасывания под воздействием механизма отведения назад, в котором система всасывания включается, когда губка находится в отведенном назад положении, и система всасывания выключается, когда губка находится в выдвинутом положении. В соответствии с еще одним аспектом изобретения, автономная моющая система швабры и сушки для полов, включает корпус, рукоятку,соединенную с корпусом, поглощающий моющий элемент, установленный на корпусе, пару скребков (щеток), установленных на корпусе для сбора загрязненной жидкости на поверхности пола, систему всасывания внутри корпуса для удаления загрязненной жидкости с поверхности пола, собранной парой скребков, в которой система всасывания оставляет пол по существу сухим, резервуар, установленный на кор 3 пусе для сбора загрязненной жидкости, удаленной с поверхности пола при работе мотора всасывания и аккумуляторную батарею питания,установленную в корпусе и подающую питание на систему всасывания. Согласно следующему аспекту изобретения, моющее устройство включает корпус моющего устройства, рукоятку, соединенную с корпусом, губку, установленную на корпусе и перемещаемую между выдвинутым положением, в котором губка выдвигается из корпуса и используется для мытья поверхности, и отведенным назад положением, в котором губка по существу убирается в корпус, при этом губка имеет центральную плоскость, делящую губку пополам, пару скребков установленных на корпусе и расположенных параллельно на расстоянии один от другого, при этом пара скребков расположена в первой и второй плоскостях, и в котором центральная плоскость губки расходится от первой и второй плоскостей скребков в направлении от корпуса. Одно преимущество моющего устройства заключается в том, что одно автономное устройство выполняет дозированную подачу жидкости, мойку и сушку. Другое преимущество моющего устройства заключается в том, что загрязнение моющей жидкости предотвращается обеспечением отдельных резервуаров для чистой воды и грязной воды. Дополнительным преимуществом моющего устройства является компактный размер и легкий вес устройства. Другие преимущества и выгодные стороны изобретения станут понятны специалистам в данной области после того, как они прочтут и вникнут в последующее подробное описание изобретения. Изобретение может иметь форму определенных деталей и расположение деталей, предпочтительные примеры реализации которых и способы будут подробно объяснены в этом описании и изображены в сопутствующих чертежах, образующих часть описания, и в которых фиг. 1 - продольный разрез, проходящий через центр первого предпочтительного примера реализации настоящего изобретения, с губкой, показанной в выдвинутом положении, и фиксатором пакета аккумуляторных батарей питания, показанном в незащелкнутом положении; фиг. 2 - продольный разрез фиг. 1 с губкой,показанной в отведенном назад положении, и фиксатором пакета батарей питания, показанном в защелкнутом положении; фиг. 3 - вид сбоку примера реализации фиг. 1, с удаленной боковой частью корпуса и губкой в отведенном назад положении; фиг. 3 А - увеличенный поперечный разрез по линии А-А фиг. 3; 4 фиг. 4 - увеличенный поперечный разрез переднего конца примера реализации фиг. 1; фиг. 5 - увеличенный поперечный разрез центрального участка примера реализации фиг.1; фиг. 6 А и 6 В - противоположные виды сбоку второго предпочтительного примера реализации изобретения; фиг. 7 А, 7 В и 7 С - изображение справа,сверху и слева, соответственно, третьего предпочтительного примера реализации изобретения; фиг. 8 А и 8 В - изображение видов сбоку четвертого примера реализации изобретения с губкой в выдвинутом и в отведенном назад положении; фиг. 9 - вид в перспективе пятого примера реализации изобретения; фиг. 10 - вид в перспективе шестого примера реализации изобретения; фиг. 11 - объемное перспективное изображение с пространственным разделением деталей снизу одного предпочтительного примера реализации магазина (поддона) для скребков, используемого в настоящем изобретении; фиг. 12 - вид в перспективе сверху магазина для скребков фиг. 11, с удаленной передней стенкой магазина; фиг. 12 А - вид сбоку пружины, используемой в магазине для скребков фиг. 12; фиг. 13 - вид с торца магазина для скребков фиг. 11 с удаленной передней стенкой магазина и передним скребком в выдвинутом положении; фиг. 14 - вид спереди фиг. 13 с передним скребком в выдвинутом положении; фиг. 15 - вид сбоку магазина для скребков фиг. 11 с удаленной передней стенкой и передним скребком в отведенном положении; и фиг. 16 - вид спереди фиг. 15 с передним скребком в отведенном положении. Ссылаясь теперь на чертежи, которые даны только с целью изображения предпочтительных примеров реализации настоящего изобретения, но не с целью ограничения его сути,устройство швабры для влажной уборки с вакуумной системой, не имеющее сетевого шнура,согласно первому примеру реализации настоящего изобретения показано на фиг. 1-5. Устройство в основном включает узел рукоятки 10,соединенный с корпусом 12, съемный баллон 14 для чистой воды и съемный резервуар 16 для грязной воды. Моющее устройство установлено в корпусе 12 и включает убирающуюся губку 18, пару скребков 20, упаковку аккумуляторной батареи питания 22, мотор всасывания 24, всасывающий вентилятор 26 и переключатель 30 для включения и выключения мотора всасывания. Баллон 14 с чистой водой включает поршень 28 для дозированной подачи чистой воды вместе с моющим раствором на пол. Губка 18 выдвигается из корпуса 12, когда она использу 5 ется для чистки пола, и затем отводится назад в корпус во время операции всасывания. Отведение губки 18 в корпус приводит в действие мотор всасывания 24, и система всасывания начинает втягивать воду с пола в резервуар 16 для грязной воды. Скребки 20, показанные на фиг. 3 и 4, опущены на пол во время операции всасывания для сбора грязной воды и оставляют пол по существу сухим. Узел рукоятки 10 включает верхнюю рукоятку 40 с участком ручного захвата 42, покрытым пенопластом, и колпачком 44. Колпачок 44 предпочтительно обеспечен шарнирным приспособлением, которое используется, чтобы вешать устройство на стену. Верхняя рукоятка 40 включает вставку 46 с резьбой, которая позволяет верхней рукоятке навинчиваться на нижнюю рукоятку 48, которая представляет собой цельную деталь, закрепленную в корпусе 12, по меньшей мере, двумя болтами 50. Рукоятка 48, представляющая собой цельную деталь,предпочтительно отлита из пластмассы и содержит участок резьбы для соединения с имеющей резьбы вставкой 46, опору для рукоятки отжима 52 и средство для установки нижней рукоятки 48 на корпусе 12. Рукоятка отжима 52 шарнирно установлена на нижней рукоятке 48 в первом шарнире 54 и шарнирно закреплена на штанге 56 во втором шарнире 58. Рукоятка отжима 52 выполнена с двумя стойками 60, одна из которых проходит вокруг каждой стороны нижней рукоятки 48. Плоский конец штанги 56 вставляется между двумя стойками 60 и шарнирно крепится к стойкам осью, проходящей через штангу и стойки. Штанга 56 проходит рядом с нижней рукояткой 48, через корпус 12. Противоположный конец штанги 56 проходит через металлический кронштейн 64 и крепится к губке 18. В работе рукоятка отжима 52 выдвигает и убирает назад губку 18 и одновременно включает и выключает мотор всасывания 24 посредством переключателя 30. Рукоятка отжима 52 перемещает губку 18 между тремя положениями. В выдвинутом положении, показанном на фиг. 1, губка 18 выдвигается в форме веера за пару валиков 62, установленных на кронштейне отжима 74. В выдвинутом положении металлический кронштейн 64 упирается в валики 62 и держит губку в положении, необходимом для мойки. Для того чтобы убрать губку 18, рукоятка отжима 52 отводится от верхней рукоятки 40 в направлении стрелки А. При перемещении рукоятки отжима штанга 56 заставляет губку подтягиваться вверх. При подъеме губки вода,поглощенная губкой, отжимается на пол сжатием губки между валиками 62. Положение, в котором губка 18 отведена назад (убрана), показано на фиг. 2. В этом положении губка 18 вставляется в металлический кронштейн 64 и передний конец губки выходит только на небольшое расстояние за концы вали 000423 6 ков 62. Это расстояние находится предпочтительно в пределах от 0,1 до 0,5 дюйма. Губка 18 удерживается в убранном положении расширением части губки за валиками 62. Кроме того, в рукоятке отжима 52 могут быть обеспечены фиксаторы (не показаны) для удержания губки в убранном положении. Рукоятка отжима 52 также используется для удаления губки 18 для замены или чистки. Удаление губки 18 выполняется перемещением рукоятки отжима 52 в направлении к верхней рукоятке 40 по направлению, показанному стрелкой В. В результате, губка 18 и металлический кронштейн 64 проходят через валики 62,которые расходятся в кронштейне отжима 74. Рукоятка отжима 52 также включает и отключает мотор всасывания 24 приведением в действие переключателя 30 с помощью выступающего прогиба 66 в штанге 56. Таким образом, мотор всасывания 24 работает только когда губка 18 убрана. Это позволяет экономить питание аккумуляторной батареи, прекращая работу мотора, когда в ней нет необходимости, давая возможность сохранять энергию пакета аккумуляторных батарей питания. Как показано на фиг. 2, когда губка отводится в отведенное назад положение, выступающий прогиб 66 в штанге 56 проходит над переключателем 30,включая мотор всасывания 24. В основном пакет аккумуляторных батарей питания 22 с напряжением 6 В, имеющий 5 элементов, обеспечивает от 5 до 10 мин рабочего режима для электродвигателя с постоянным магнитом и с силой тока 12-14 А. Так как мотор всасывания 24 работает только когда требуется всасывание, пакет аккумуляторных батарей питания 22 может использоваться для пола,имеющего размер, по меньшей мере, 250 квадратных футов (23 м 2) без перезарядки. Пакет аккумуляторных батарей питания 22 показан более четко на фиг. 5, который представляет собой увеличение центральной части фиг. 1. Пакет аккумуляторных батарей питания 22 предпочтительно является пакетом перезаряжаемых 6-вольтовых батарей, способным вмещать до шести элементов, который вставляется в полость 68 для батареи внутри корпуса 12. Пакет аккумуляторных батарей питания удерживается на месте фиксирующим (запорным) элементом 70, который вращается вокруг нижней рукоятки 48. Выступы 72 на нижней рукоятке удерживают фиксирующий элемент 70 в надлежащем осевом положении на рукоятке. Фиксирующий элемент 70 показан в открытом и закрытом положениях на фиг. 1 и 2, соответственно. Когда пакет батарей питания 22 входит со скольжением в полость 68 для батареи, два подпружиненных контакта 80 батареи перемещаются в положение, в котором контакты 80 батареи в полости для батареи входят в контакт с 7 сопряженными контактами 78 батареи на боковой поверхности упаковки батареи. Мотор всасывания 24 установлен внутри устройства 82 для установки мотора обычным способом, например установкой мотора в паре сформованных внутри корпуса 12 опор. Мотор всасывания 24 является предпочтительно электродвигателем с постоянным магнитом, постоянного тока, примерно 12-14 А, 6 В (стронциевого магнита), с мощностью примерно от 18000 до 25000 об/мин, предпочтительно от 21000 до 22000 об/мин. Мотор всасывания 24 изолирован от прилегающей камеры вентилятора 84 упругой уплотняющей прокладкой 86, показанной на фиг. 5, которая предотвращает прохождение какого-либо количества воды, которое может попасть в камеру вентилятора, в электромотор. Мотор всасывания 24, используемый в настоящем изобретении, способен самоохлаждаться и не требует вентилятора для охлаждения. Однако при необходимости, он может быть добавлен. Вентиляционные отверстия 88 предпочтительно выполнены сбоку корпуса 12 для обеспечения воздушной циркуляции ближе к мотору. Камера вентилятора 84 также включает выпускные отверстия 90, через которые проходит отработанный газ. Нижняя часть корпуса лучше всего показана в увеличенном виде фиг. 4 и включает губку, магазин (поддон) 92 для скребков, резервуар 16 для грязной воды, камеру вентилятора 84 и всасывающий вентилятор 26. Магазин 92 для скребков включает два удлиненных скребка 20, которые вставляются в магазин 92 известным способом. Скребки имеют длину от 5 до 20 дюймов, предпочтительно от 8 до 12 дюймов (20,32-30,48 см). Магазин 92 для скребков имеет всасывающее входное отверстие 94, которое представляет собой удлиненное овальное отверстие, расположенное между двумя скребками 20 и проходящее вдоль 1/4 до 1/2 всей длины скребков в центре скребков. Вода всасывается вверх по длине скребков 20 от открытых концов между скребками во всасывающее входное отверстие 94. Площадь поперечного сечения прохода между двумя скребками и полом и площадь поперечного сечения всасывающего входного отверстия 94 имеют такие размеры, чтобы обеспечить необходимую скорость воздуха, которая должна увлекать капли воды с воздухом. При скоростях приблизительно от 1000 футов (304 м) в минуту до приблизительно 3000 футов (914 м) в минуту или выше капли воды будут увлекаться с воздухом. В магазине 92 для скребков установлен набор колесиков 122, чтобы дать возможность всему устройству легко перемещаться на колесиках по полу в процессе мойки, всасывания или транспортировки. Скребки 20 установлены в магазине 92 для скребков параллельно таким образом, что когда устройство катится по полу, 000423 8 оба скребка находятся в контакте с полом. Когда губка 18 находится в вытянутом положении,скребки 20 не будут находиться в контакте с полом, так как губка выдвигается за пределы скребков. Центральная плоскость X, которая делит пополам губку 18, расположена под угломотносительно плоскостей Y скребков. Этот уголнаходится в пределах приблизительно от 10 до 30, предпочтительно около 25. Верхняя поверхность магазина 92 для скребков включает овальную канавку 96, окружающую всасывающее входное отверстие 94. Для обеспечения герметичности между всасывающим входным отверстием 94 и центральной трубкой 100 резервуара 16 для грязной воды, в канавке 96 размещен упругий уплотнительный элемент 98. Упругий эластичный элемент 98 предпочтительно выполнен из сжимающегося губчатого резинового материала, который подпружинивает резервуар 16 вверх так, что он становится в нужное положение после его установки в корпусе 12. Каждый скребок 20 выполнен с гладкой кромкой с одной стороны и зубчатой кромкой с противоположной стороны. Скребки установлены внутри магазина 92 таким образом, что гладкие стороны двух скребков обращены одна к другой. Таким образом, когда устройство перемещается по полу, оба скребка находятся в контакте с полом и прогибаются. Вода сначала проходит под первым скребком вследствие того,что зубчатая кромка скребка находится в контакте с полом. Затем эта вода будет задерживаться вторым скребком, гладкая кромка которого находитcя в контакте с полом. Таким образом, устройство может использоваться попеременно как в направлении вперед, так и назад,когда пользователь обрабатывает поверхность пола. Вода забирается из пространства между скребками потоком воздуха из открытых концов между скребками в центральное всасывающее входное отверстие 94. Из центрального всасывающего входного отверстия 94 вода поступает в резервуар 16 для грязной воды, содержащий центральную трубку 100, которая заформована в резервуаре. Центральная трубка 100 проходит на достаточно большое расстояние вверх в резервуар 16, что позволяет обойтись без запорного элемента,закрывающего центральную трубку во избежание протечек, когда резервуар снимают для удаления воды. Крышка 102 расположена внутри верхней части резервуара 16 и герметизирована по краям резервуара O-образным кольцом 104. Крышка 102 содержит отверстие 106, через которое воздух проходит из резервуара 16 в камеру вентилятора 84. Крышка 102 также включает направляющую перегородку 108 для отклонения воды, которая засасывается через центральную трубку 100 в резервуар. В крышке 102 вокруг отверстия 106 обеспечено торцевое уплот 9 нение 116 для герметичного закрытия прохода между резервуаром 16 для грязной воды и камерой вентилятора 84. Центральная трубка 100 и направляющая перегородка 108 расположены внутри резервуара 16 для грязной воды таким образом, что можно обеспечить большую емкость резервуара в наклонном рабочем положении. Кроме того,если устройство кладут на пол и задняя поверхность 118 устройства располагается на полу,при частично заполненном резервуаре 16 для грязной воды, грязная вода не будет выходить ни через центральную трубку 100, ни через отверстие 106 в камеру вентилятора 84. Резервуар 16 для грязной воды и узел крышки 102 снимаются с корпуса 12 для опорожнения и чистки. Резервуар 16 вставляется установкой дна резервуара против уплотнительного элемента 98 и передвижением резервуара вперед в корпус. Как только резервуар 16 вставлен, его закрепляют затвором 110, который установлен с возможностью скольжения снаружи резервуара и имеет выступ 112, который входит в соответствующее углубление 114 в корпусе 12. Крышка 102 резервуара 16 для грязной воды может также иметь одно или более фиксирующих средств 120, которые удерживают резервуар в корпусе одновременно с затвором 110. Система всасывания в работе всасывает воздух из открытых концов между двумя скребками 20 через всасывающее входное отверстие 94 и центральную трубку 100 резервуара 16 для грязной воды со скоростью, которая позволяет увлекать капли воды в воздухе. Вода ударяется в направляющую перегородку 108 внутри резервуара 16 и направляется вниз в резервуар. Скорость воздуха снижается, когда он входит в резервуар 16 из центральной трубки 100 и капли воды выпадают в резервуар. Затем воздух огибает обе стороны центральной трубки 100 и выходит из резервуара через отверстие 106 в камеру вентилятора 84 через всасывающий вентилятор 26, а затем из корпуса через вентиляционные отверстия 90. Чтобы поддерживать такое падение скорости в резервуаре 16, при котором капли воды выпадают из воздуха в резервуар,площадь поперечного сечения воздушного прохода через резервуар между направляющей перегородкой 108 и отверстием 106 должна превышать площадь поперечного сечения центральной трубки 100. Пока скорость воздуха в резервуаре уменьшается приблизительно до менее 1000 футов (304 м) в минуту, вода будет оставаться в резервуаре. Резервуар 16 для грязной воды может также включать средство управления, отключающее всасывание, когда вода в резервуаре 16 достигает определенного уровня. Это средство может включать плавающее устройство, котороеблокирует отверстие 106 резервуара 16, когда он полон. В качестве альтернативы, используе 000423 10 мый мотор может обеспечивать автоматическое отключение. Например, мотор, имеющий 9 дюймов (22,86 см) герметичного всасывания, обеспечит автоматическое отключение, когда резервуар заполнен до 9 дюймов (22,86 см). Моющий раствор подается на поверхность пола перед мойкой баллоном 14 для чистой воды, который съемно установлен на передней поверхности 124 корпуса. Моющий раствор или моющая жидкость, которая используется в баллоне для чистой воды, согласно настоящему изобретению, может быть любым известным моющим раствором или сочетанием растворов,например водой с добавкой моющего средства. Баллон 14 предпочтительно представляет собой бутыль, выполненную выдувным формованием, имеющую три отверстия и поршень 28,который приводится в действие для того, чтобы дать возможность моющему раствору вытекать на пол. Первое отверстие 134 обеспечено на боковой поверхности баллона и имеет колпачок 140 с резьбой, который снимается для заполнения баллона. Так как первое отверстие 134 расположено сбоку баллона, баллон можно легко заполнять в раковине. Колпачок 140 может использоваться в качестве измерительного приспособления для того, чтобы отмерять необходимое количество добавки моющего средства,которое смешивается с водой в баллоне. Второе отверстие 136 обеспечено дозирующим подающим колпачком 142 с резьбой,имеющим отверстие 148 для дозированной подачи и опорную поверхность поршня или уплотнение 144, окружающее отверстие для дозированной подачи, против которого герметично уплотнен конец поршня. Третье отверстие 138 служит для приема поршня 28 и обеспечивает воздушный канал. Наличие трех отверстий в баллоне 14 позволяет заполнять баллон, не удаляя поршень 28 из баллона. Поршень 28 имеет ручку 146, показанную на фиг. 1, в первом конце 14, а второй конец проходит через третье отверстие 138 в баллоне 14 для контакта с опорной поверхностью 144 поршня и закрытия отверстия 148 дозированной подачи. Пружина 150, лучше всего показанная на фиг. 5, действует между кольцом 152 на поршне 132 и нижней поверхностью 154 колпачка 156 поршня, для подпружинивания поршня в закрытое положение. Колпачок 156 поршня включает цилиндрическую часть 158, которая проходит в горловину отверстия 138 в баллоне 14 и обеспечивает вентиляционный механизм для удаления воздуха из баллона, когда ручка 146 поршня оттянута в направлении стрелки С. Внутреннее пространство цилиндрической части 158 колпачка поршня имеет канавку 162, которая обеспечивает вентиляционный механизм. Первое O-образное кольцо 160, расположенное в кольцевой опорной поверхности 166 на поршне обеспечивает герметичное уплотнение между поршнем 28 и 11 колпачком поршня 156 в закрытом положении. Однако, когда ручка 146 поршня перемещается вверх в направлении стрелки С, открывая отверстие 148 дозированной подачи, первое Ообразное кольцо 160 скользит вверх над канавкой 162 и позволяет воздуху проходить через колпачок в баллон. Второе O-образное кольцо 164 обеспечивает герметичное уплотнение между колпачком 156 поршня и баллоном 14. Баллон 14 установлен на корпусе 12 с помощью пары штырей 170 корпуса, которые отходят вверх и вставляются в сопряженные канавки 172 в баллоне, скольжением баллона вниз на штырях, как показано на фиг. 3 А. Баллон 14 затем крепится на месте поворотной защелкой 174, которая защелкивается над выступом 176 вверху баллона. Баллон 14 для чистой воды сконструирован для вмещения количества моющей жидкости, достаточного для мытья пола с площадью поверхности, по меньшей мере, 250 квадратных футов (23 м 2), предпочтительно с площадью поверхности от 250 до 300 квадратных футов(23-28 м 2). Кроме того, баллон 14 для чистой воды предпочтительно имеет объем, несколько меньший, чем объем резервуара 16 для грязной воды. Это позволяет резервуару 16 для грязной воды собирать как разлитую жидкость, так и все содержимое баллона 14 для чистой воды. Например, баллон 14 для чистой воды может иметь емкость приблизительно 16 унций (450 г),в то время как резервуар для грязной воды имеет емкость около 24 унций (680 г). Предпочтительно объем резервуара 16 больше объема баллона 14 приблизительно на 20-60%. Несмотря на то, что емкости для чистой воды и грязной воды были названы "баллон 14" и "резервуар 16", соответственно, следует понимать, что термины эти относятся к любому типу контейнера для жидкости. Эти контейнеры предпочтительно выполнены из легкого, износостойкого и немного гибкого материала, например пластмассы. Первый пример реализации настоящего изобретения включает убирающуюся губку и неподвижную пару скребков. Однако следует понимать, что могут быть использованы неподвижная губка и подвижные скребки. Фиг. 6 А и 6 В изображают альтернативный пример реализации моющего устройства 200, в котором губка 202 и скребки 204 находятся в закрепленном положении в нижней части (на дне) моющего устройства. Этот пример реализации используется для мытья пола в положении, показанном на фиг. 6 А, где губка 202 находится в контакте с полом. Моющая жидкость может разливаться по полу при качании рукоятки 206 вверх и вниз перед или во время мойки пола. Когда мойка завершается, устройство 200 переключается в положение, показанное на фиг. 6 В, так что скребки 204 находятся в контакте с полом и пол можно сушить таким же образом, 000423 12 как описано в отношении первого примера реализации. Пример реализации фиг. 7 А-7 С является моющим устройством 300, также имеющим закрепленную губку 302 и закрепленные скребки 304, которое переключается между расположениями, показанными на фиг. 7 А и 7 С, для операций мойки и сушки. Этот пример реализации также включает дополнительную промывочную прокладку 306, которая расположена на одном конце устройства 300 и используется для промывки в положении, показанном на фиг. 7 В. Промывочная прокладка 306 может быть съемно установлена с помощью устройства фирмыVeLcro. Моющее устройство 300 также включает телескопическую рукоятку 308. Четвертый пример реализации моющего устройства 400 показан на фиг. 8 А и 8 В. Моющее устройство 400 включает убирающуюся губку 402 и закрепленные скребки 404. Моющая жидкость подается через отверстие 406 для дозированной подачи моющей жидкости, которое расположено вверху устройства 400, и используется рукоятка 408 насоса для подачи жидкости под давлением, чтобы она могла распыляться из отверстия. В примере реализации моющего устройства 500, показанном на фиг. 9, баллон 502 для чистой воды и резервуар 504 для грязной воды установлены бок о бок на устройстве. Кроме того, губка 506 выполнена так, что она окружает скребки 508. Наконец, моющее устройство 600 фиг. 10 имеет съемный баллон 602 дозированной подачи, установленный в прорези 604 в корпусе моющего устройства. Этот баллон 602 дозированной подачи имеет распылительную насадку 606 для распыления моющей жидкости на поверхности пола. Фиг. 11-16 показывают предпочтительный пример реализации магазина 92 для скребков,который обеспечивает регулирующий механизм для регулирования положения двух скребков 20 относительно друг друга, что дает возможность использования устройства для большего диапазона углов мойки, по сравнению с возможностями закрепленных скребков. Объемное изображение с пространственным разделением деталей снизу магазина 92 для скребков и один из двух скребков 20 а показан на фиг. 11. Магазин 92 для скребков имеет пружины 700, которые вставляются в магазин и дают возможность переднему скребку 20 а перемещаться в направлении стрелки D, для того чтобы обеспечить разные углы мойки. Магазин 92 для скребков имеет переднюю стенку 702, заднюю стенку 704, верхнюю стенку 706, две торцевые стенки 708, 710 и несколько центральных элементов перегородки 716. Каждый из скребков 20 а, 20b включает гибкое лезвие 712 скребка, выполненное из резины или другого упругого материала, вставленное в U 13 образный корпус 714 скребков. Передний скребок 20 а вставляется в магазин 92 для скребков вблизи передней стенки 702, в то время как задний скребок 20b (показан на фиг. 12) вставляется в магазин для скребков вблизи задней стенки 704. Скребки 20 а и 20b крепятся в магазине 92 для скребков между центральными элементами перегородки 716 и передней или задней стенками магазина для скребков двумя лапками 718,расположенными на внутренней поверхности каждой из стенок (передней и задней). Лапки 718 вставляются в соответствующие прорези 720 в корпусе 714 скребков. Прорези 720 наиболее ясно видны на фиг. 12, которая изображает вид сверху в перспективе магазина 92 для скребков, со снятой передней стенкой 702. Прорези 720 имеют такой размер,который дает возможность скребку 20 а перемещаться из выдвинутого положения, показанного на фиг. 12-14, в отведенное назад положение фиг. 15 и 16, в котором пружины 700 сжаты. Как показано на фиг. 12 А, пружины 700 являются предпочтительно пластинчатыми пружинами, имеющими основание 722, две боковые части 724, 726 и одну ножку 728. Боковые части 724, 726 каждой пружины 700 входят в зацепление с концами квадратного отверстия 730 (фиг. 12) в верхней стенке 706 магазина 92 для скребков. Вогнутые боковые части 724, 726 пластинчатой пружины позволяют пружине с усилием вставляться в квадратное отверстие 730 и удерживаться там. Конец ножки 728 пружины входит в зацепление с верхней поверхностью корпуса 714 скребков и подпружинивает скребок 20 а в направлении от верхней стенки 706 магазина для скребков. Как показано на фиг. 13, когда передний скребок 20 а находится в выдвинутом положении, он выдвигается за пределы заднего скребка 20b на расстояние d, которое составляет предпочтительно от 0,1 до 0,5 дюйма (0,25-1,27 см),более предпочтительно около 0,2 дюйма (0,5 см). Согласно одному примеру реализации, задний скребок 20b закрепляется, а передний скребок 20 а подвижен. Подвижный передний скребок 20 а увеличивает диапазон углов, под которыми может работать моющее устройство, примерно на 10/-40/ по сравнению с моющим устройством, в котором оба скребка закреплены. Согласно другому примеру реализации изобретения, как передний скребок 20 а, так и задний скребок 20b может быть подвижным для повышения регулирования. Согласно другому альтернативному примеру реализации, задний скребок 20b может быть подвижным, а передний - закрепленным. Согласно одному предпочтительному примеру реализации настоящего изобретения,пружины 700 являются пластинчатыми пружинами, выполненными из бериллиево-медного сплава, прошедшего тепловую обработку. Различные покрытия пружины, например никель, 000423 14 могут использоваться для коррозионной стойкости. Разумеется, пружины также могут быть выполнены из пластмассы для коррозионной стойкости. Несмотря на то, что показаны пластинчатые пружины, любой другой тип пружин сжатия также может использоваться, включая цилиндрические пружины. Когда магазин для скребков фиг. 11-16 установлен на швабре для влажной уборки, не имеющей сетевого шнура, показанной на фиг. 14, допустимые углы мойки, т.е. угол между рукояткой 40 и полом, под которым швабру можно держать во время работы скребков, значительно увеличиваются. Это дает возможность пользователям работать шваброй на различной высоте с широким диапазоном углов мойки, не позволяя переднему скребку 20 а или заднему скребку 20b терять контакт с полом и оставлять полоски воды на полу. Преимущества каждого из примеров реализации настоящего изобретения включает тот факт, что это устройство является автономным устройством, которое содержит чистую воду и нет необходимости носить тяжелое ведро с водой. Кроме того, проблема загрязнения чистой воды устраняется и пол остается действительно сухим. Устройство легко чистится, так как после снятия резервуара для грязной воды, любое препятствие в системе всасывания легко просматривается и устраняется. Несмотря на то, что изобретение было описано подробно со ссылкой на предпочтительные примеры его реализации, специалисту в данной области станет понятно, что возможны различные изменения и эквивалентные решения, не выходящие за рамки сути и объема настоящего изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Всасывающее моющее устройство,предназначенное для мытья поверхностей, содержащее корпус моющего устройства, рукоятку, отходящую от корпуса, моющий элемент,систему всасывания и резервуар, отличающееся тем, что моющий элемент установлен на корпусе и может перемещаться между выдвинутым положением, в котором моющий элемент выдвигается из корпуса и используется для мытья поверхности, и отведенным назад положением,в котором моющий элемент, по существу, убирается в корпус, система всасывания содержит внутри корпуса мотор для удаления загрязненной жидкости с поверхности, резервуар установлен на корпусе для сбора загрязненной жидкости, удаленной с поверхности при работе мотора всасывания, и дополнительно устройство содержит аккумуляторную батарею питания,подающую питание на мотор всасывания. 2. Всасывающее моющее устройство по п.1, отличающееся тем, что моющим элементом является губка, которая впитывает жидкость в 16 7. Всасывающее моющее устройство по п.1, отличающееся тем, что дополнительно содержит узел скребков, установленный на корпусе, для сбора загрязненной жидкости на поверхности, включающий первое гибкое лезвие скребка, второе гибкое лезвие скребка, установленное по существу параллельно и на расстоянии от первого лезвия скребка, и входное отверстие, расположенное между первым и вторым лезвиями скребков и сообщающееся с резервуаром. 8. Всасывающее моющее устройство по п.1, отличающееся тем, что аккумуляторная батарея питания является съемной и перезаряжаемым пакетом аккумуляторных батарей. Всасывающее моющее устройство по 9. п.1, отличающееся тем, что дополнительно содержит баллон для чистой воды, съемно установленный на корпусе, предназначенный для содержания и дозированной подачи чистой жидкости на моющуюся поверхность. 10. Всасывающее моющее устройство по п.1, отличающееся тем, что содержит механизм отведения назад, предназначенный для перемещения моющего элемента между выдвинутым и отведенным назад положениями. своем выдвинутом положении и отжимает жидкость при перемещении губки из выдвинутого положения в отведенное назад положение. 3. Всасывающее моющее устройство по п.2, отличающееся тем, что губка установлена между двумя валиками, которые отжимают жидкость из губки, когда она перемещается в отведенное назад положение. 4. Всасывающее моющее устройство по п.1, отличающееся тем, что дополнительно содержит рычажный элемент, установленный на рукоятке, для перемещения моющего элемента из выдвинутого положения в отведенное назад положение. 5. Всасывающее моющее устройство по п.1, отличающееся тем, что дополнительно содержит переключатель, который включает мотор всасывания, когда моющий элемент перемещается из выдвинутого положения в отведенное назад положение, и выключает мотор всасывания, когда моющий элемент перемещается из отведенного назад положения в выдвинутое положение. 6. Всасывающее моющее устройство по п.1, отличающееся тем, что дополнительно содержит вентилятор, приводимый в действие мотором всасывания для всасывания загрязненной жидкости с поверхности в резервуар.
