Устройство для оtрабатывания ударов по мячу

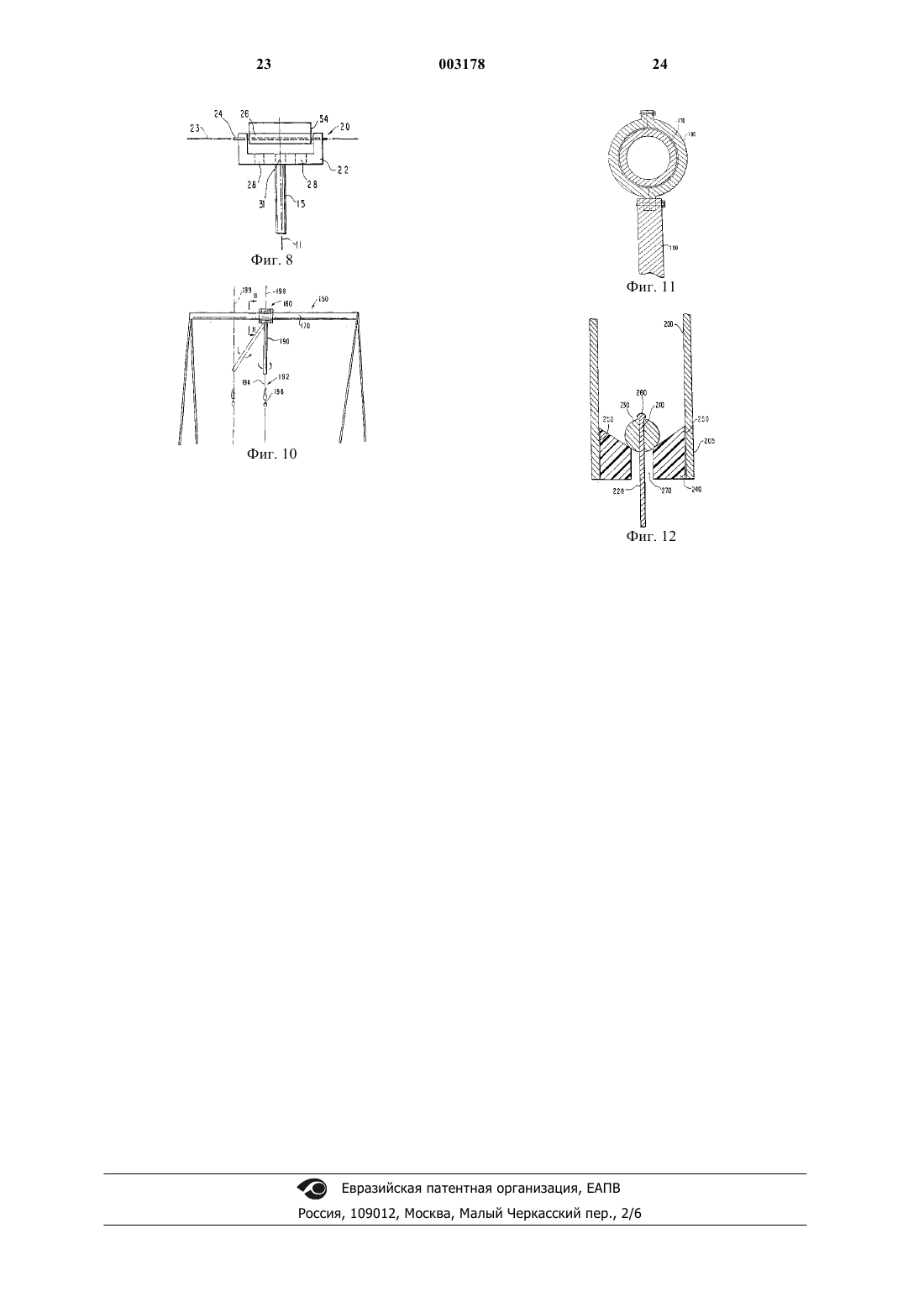

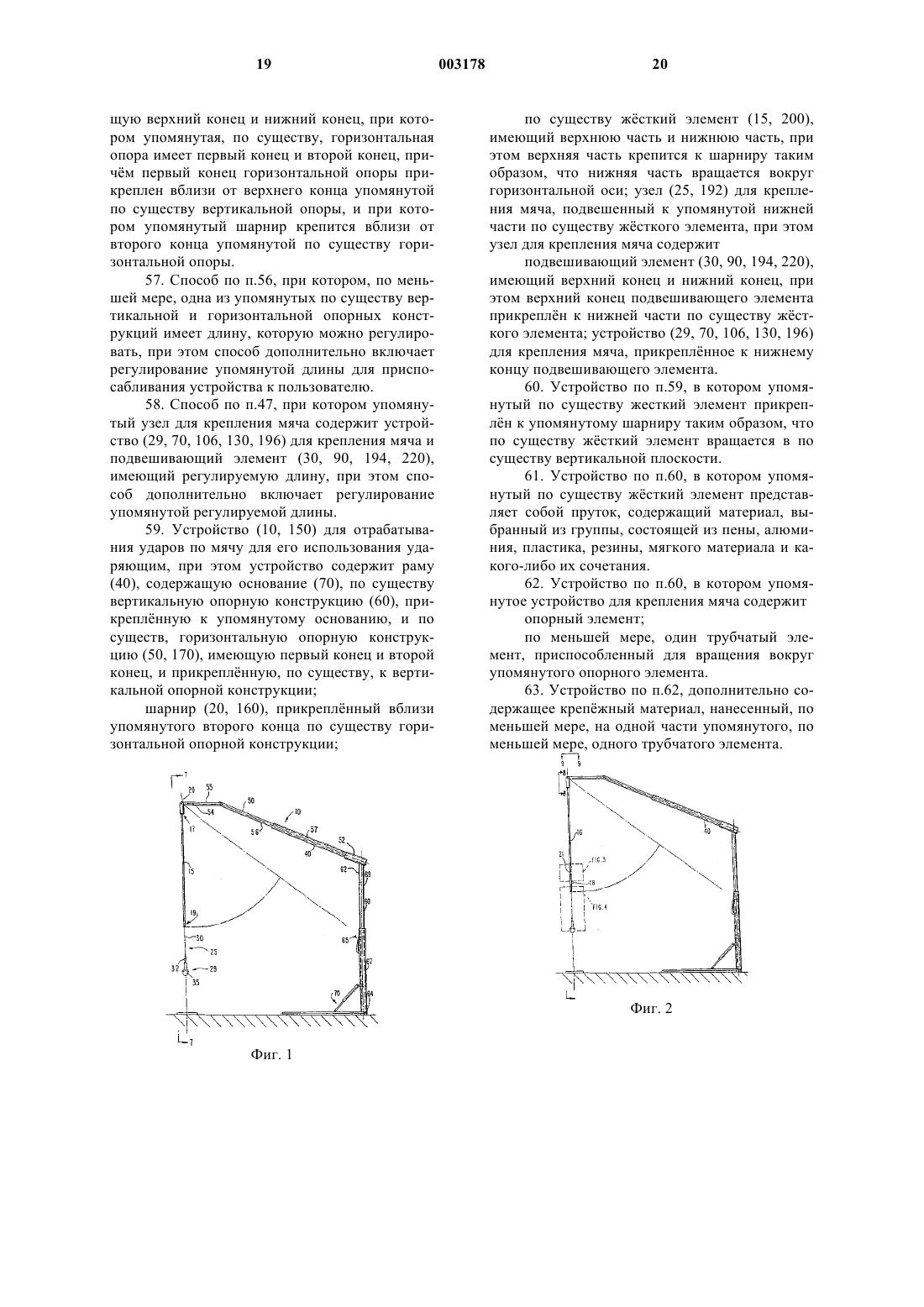

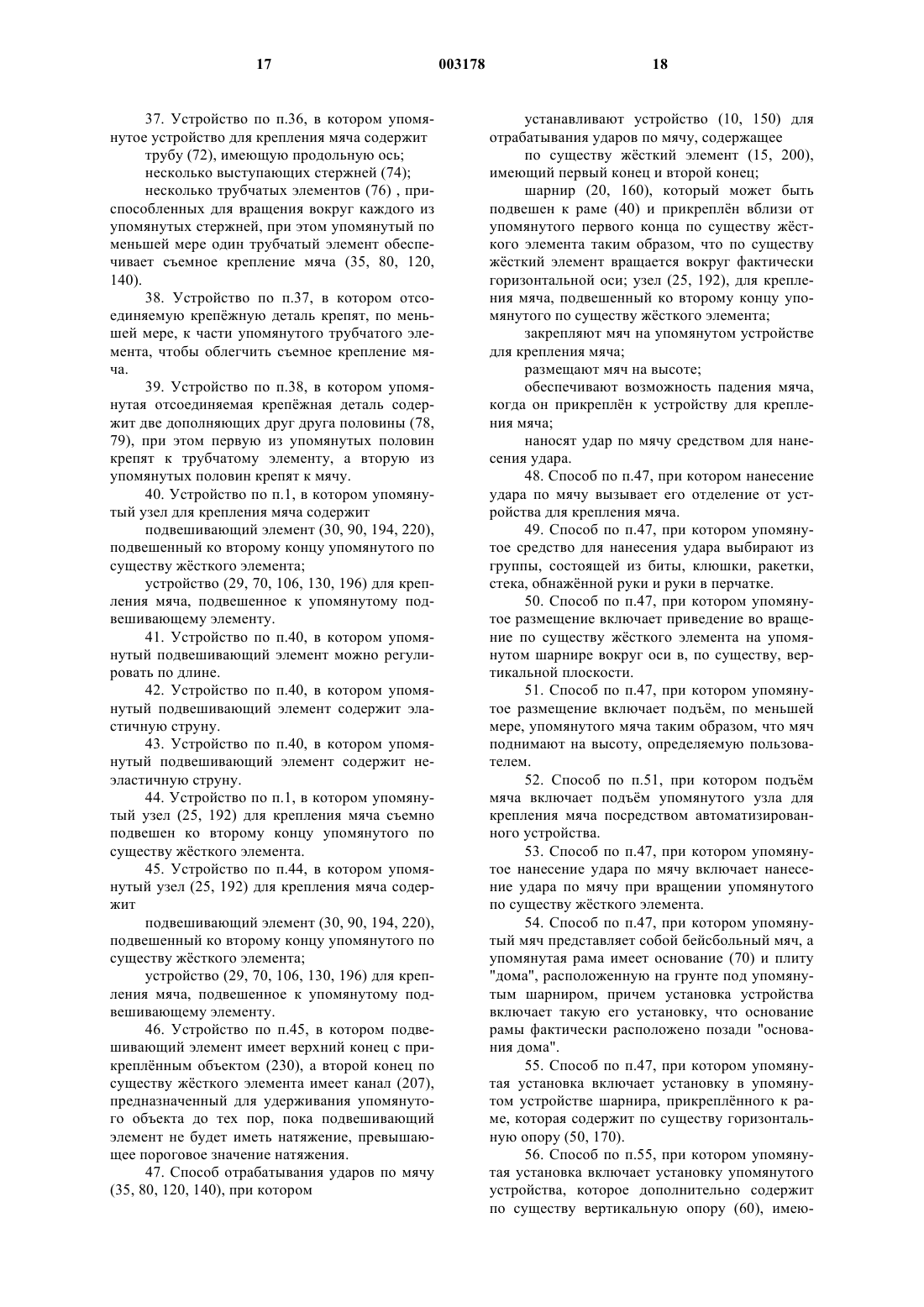

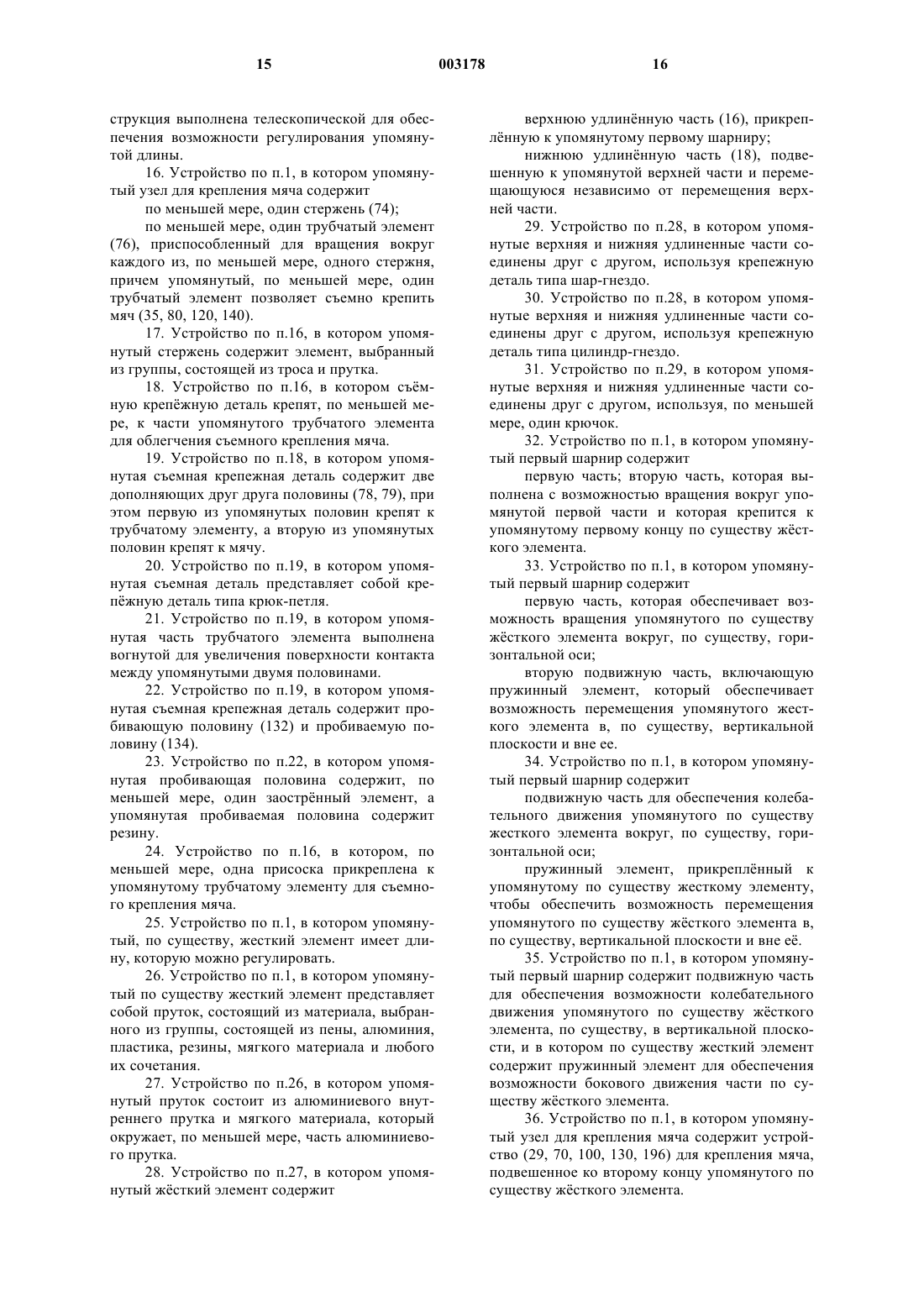

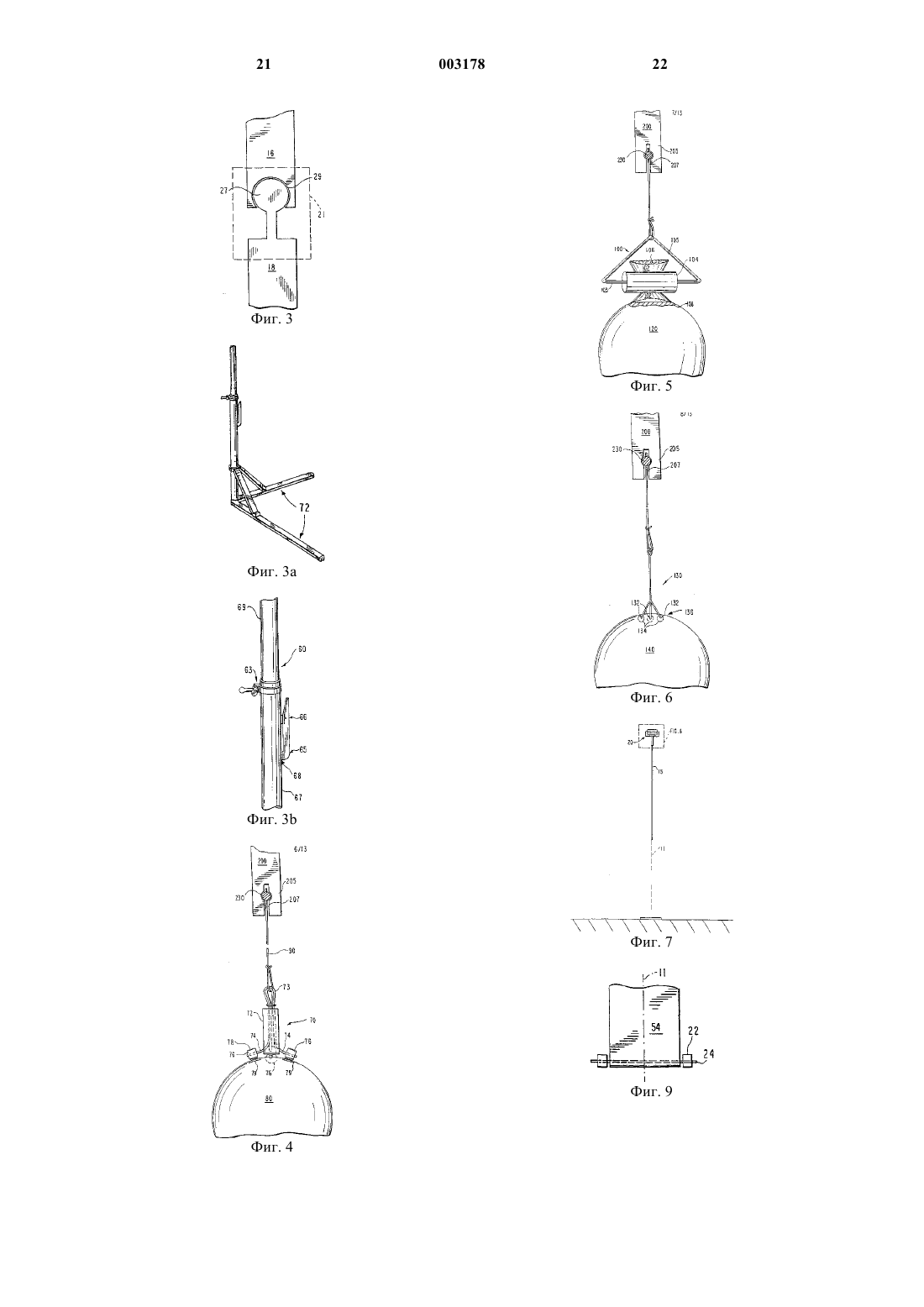

1 Предпосылки для создания изобретения Известны устройства для отрабатывания ударов по мячу, в которых мячи подвешивают на шнурах, прикреплнных к горизонтальным опорным элементам. Например, в патенте США 5271618 на имя Malwitz представлено устройство для отрабатывания ударов битой, включающее в себя проходящую в горизонтальном направлении металлическую трубу, к которой посредством шнура подвешен мяч. Шнур проходит через центральное отверстие мяча. На конце шнура образован узел, который удерживает мяч на шнуре. В другом примере, патенте США 5624113, представлена портативная система для нанесения ударов битой, которая может быть прикреплена к ограждению звена цепи. Другие системы, в которых мячи подвешены на шнурах, прикреплнных к горизонтальному опорному элементу, показаны, например, в патенте США 5184816, в патенте США 5454561, в патенте США 5683315, в патенте США 5743820, в патенте США 5836836 и в патенте Великобритании 175926. Однако в каждой из вышеуказанных систем трудно обеспечить последовательное прохождение мяча, который подвешен на конце эластичного шнура, через одну и ту же зону или по одной и той же зоне. В других известных устройствах для выполнения упражнений с мячом мячи крепят к жстким элементам. Например, в патенте США 5833555 представлено устройство для проведения тренировок, в котором мяч возвращается на прежнее место под действием силы земного притяжения, а в патенте США 5700203 представлено устройство для тренировки игры в гольф, в котором используют "комплект с учебным мячом". Хотя в этих системах мяч должен проходить по одному и тому же пути, он не воспроизводит естественное движение свободного или привязанного мяча. В некоторых известных устройствах мячи подвешены на шнурах и трубках. Например, в патенте США 5531438 представлено устройство для отрабатывания ударов битой, которое включает в себя мяч, привязанный к концу шнура и к мягкой пластиковой трубке, которая охватывает часть шнура, находящуюся непосредственно над мячом. В другом примере, патенте США 5338026, представлена установка для отрабатывания замаха, которая включает в себя привязанный мяч, установленный под баскетбольным кольцом. Хотя согласно обеим ссылкам подвешивание мяча осуществляют посредством использования шнура и трубки, мяч не совершает последовательное перемещение по одному и тому же или подобному пути. Наконец, в патенте США 5374056 представлено устройство для приобретения навыков игры в бейсбол, в котором мяч подвешивают посредством "У-образной привязной системы,которая сама по себе удерживается посредством 2 двух горизонтальных плеч, которые также расположены в виде "У-образной конфигурации. К сожалению "У"-образная привязная система визуально отвлекает внимание и механически сложна, а "У"-образные плечи могут значительно добавить вес к верхней части устройства,потенциально дестабилизируя его. Поэтому было бы желательно создать устройство для отрабатывания ударов по мячу, которое может обеспечивать последовательную подачу по одному и тому же или подобному пути. Также было бы желательно создать устройство для отрабатывания ударов по мячу, которое может последовательно обеспечивать плавную и естественную подачу мяча пользователю. Кроме того, желательно создать устройство для отрабатывания ударов по мячу, которое позволяет обеспечить последовательное воспроизведение определнного количества подач разного типа. Дополнительно было бы желательно создать устойчивое устройство для отрабатывания ударов по мячу, которое просто изготавливать и использовать. Ещ более желательно было бы создать устройство для отрабатывания ударов по мячу,включающее узел для крепления мяча, который может быть отсоединен. Краткое изложение существа изобретения Поэтому цель настоящего изобретения заключается в создании устройства для отрабатывания ударов по мячу, которое может обеспечить последовательную подачу мяча по одному и тому же или подобному пути. Цель этого изобретения также заключается в создании устройства для отрабатывания ударов по мячу, которое может обеспечить плавную и естественную последовательную подачу мяча пользователю. Ещ одна цель этого изобретения заключается в создании устройства для отрабатывания ударов по мячу, которое может обеспечить последовательное воспроизведение определнного количества подач разного типа. Ещ одна цель этого изобретения заключается в создании устойчивого устройства для отрабатывания ударов по мячу, которое просто изготавливать и использовать, и которое визуально не отвлекает внимание. Ещ одна цель этого изобретения заключается в создании устройства для отрабатывания ударов по мячу, включающего узел для крепления мяча, который может быть отсоединен. Согласно этому изобретению создано устройство для отрабатывания ударов по мячу, которое включает по существу жсткий элемент,шарнир и узел для крепления мяча. По существу жсткий элемент имеет первый, верхний конец и второй, нижний конец. Шарнир может удерживаться рамой, а верхний конец по существу 3 жсткого элемента крепят к шарниру таким образом, что этот элемент может вращаться вокруг фактически горизонтальной оси. Узел для крепления мяча подвешен к нижнему концу по существу жсткого элемента. Также разработаны способы изготовления и использования устройства для отрабатывания ударов по мячу. Краткое описание фигур Вышеупомянутые и другие цели и преимущества изобретения будут очевидны при рассмотрении последующего подробного описания совместно с прилагаемыми чертежами, на всех из которых подобные позиции относятся к подобным деталям, и на которых на фиг. 1 представлен боковой вид по высоте иллюстративного варианта осуществления конструкции устройства для отрабатывания ударов по мячу, выполненного согласно настоящему изобретению; на фиг. 2 представлен боковой вид по высоте другого иллюстративного варианта осуществления конструкции устройства для отрабатывания ударов по мячу, выполненного согласно настоящему изобретению; на фиг. 3 представлен вид в поперечном сечении, частично по высоте, зоны шарнира между двумя удлиннными частями, которые составляют по существу жсткий элемент, показанный на фиг. 2 и выполненный согласно настоящему изобретению,на фиг. 3 а представлен вид в перспективе иллюстративного основания устройства для отрабатывания ударов по мячу, выполненного согласно настоящему изобретению; на фиг. 3b представлен боковой вид по высоте иллюстративной вертикальной опорной конструкции и механизма для регулирования е длины, выполненных согласно изобретению; на фиг. 4 представлен вид по высоте иллюстративного варианта осуществления конструкции узла для крепления мяча (вид спереди) и нижнего конца жсткого элемента (вид сбоку), к которому согласно настоящему изобретению подвешен узел. Этот вид соответствует той части, которая охвачена пунктирным прямоугольным контуром, показанным на фиг. 2; на фиг. 5 представлен вид по высоте другого иллюстративного варианта осуществления конструкции узла для крепления мяча (вид спереди) и нижнего конца жсткого элемента (вид сбоку), к которому согласно настоящему изобретению подвешен узел; на фиг. 6 представлен вид по высоте ещ одного иллюстративного варианта осуществления конструкции узла для крепления мяча (вид спереди) и нижнего конца жсткого элемента(вид сбоку), к которому согласно настоящему изобретению подвешен узел; на фиг. 7 представлен увеличенный частичный передний вид по высоте устройства для отрабатывания ударов по мячу, показанного на 4 фиг. 1, взятый по линии 7-7 на фиг. 1 согласно настоящему изобретению; на фиг. 8 представлен передний частичный вид по высоте устройства для отрабатывания ударов по мячу, показанного на фиг.2, взятый по линии 8-8 на фиг. 2 согласно настоящему изобретению; на фиг. 9 представлен частичный вид в плане сверху устройства для отрабатывания ударов по мячу, показанного на фиг. 2, взятый по линии 9-9 на фиг. 2 согласно настоящему изобретению; на фиг. 10 представлен вид в перспективе ещ одного иллюстративного варианта осуществления конструкции устройства для отрабатывания ударов по мячу, выполненного согласно настоящему изобретению; на фиг. 11 представлен боковой вид в поперечном сечении устройства для отрабатывания ударов по мячу, показанного на фиг. 10,взятый по линии 11-11 на фиг. 10 согласно настоящему изобретению; на фиг. 12 представлен вид в поперечном сечении иллюстративного нижнего конца по существу жсткого элемента согласно этому изобретению. Подробное описание изобретения Для того, чтобы лучше понять представленное здесь изобретение, далее приведено его подробное описание. На фиг. 1 представлено устройство 10 для отрабатывания ударов по мячу, выполненное согласно этому изобретению. Устройство 10 включает в себя, по меньшей мере, 1) по существу жсткий элемент 15, имеющий первый конец 17 и второй конец 19, 2) шарнир 20, прикреплнный к первому концу 17 или вблизи от него таким образом, что второй конец 19 вращается вокруг фактически горизонтальной оси, и 3) узел 25 для крепления мяча. Предпочтительно, чтобы второй конец 19 вращался в фактически вертикальной плоскости. Наиболее предпочтительно, чтобы элемент 15 был удлинн и вращался в фактически вертикальной плоскости. Будет предпочтительным,чтобы элемент 15 также мог иметь форму, которая не удлинена, например "L"-образную форму, поскольку такая форма может вращаться вокруг фактически горизонтальной оси. Узел 25 для крепления мяча включает в себя подвешивающий элемент 30 и устройство 29 для крепления мяча, которое свешивается с подвешивающего элемента 30. В одном из вариантов осуществления конструкции элемент 15 длиннее, чем узел 25. Как будет показано далее более подробно, мяч 35 может быть прикреплн к узлу 25 различными способами. Может быть предпринят ряд мер, которые способствуют обеспечению плавного и естественного движения мяча, когда мяч прикреплн к узлу 25 для его крепления. Например, как показано на фиг. 2, по существу жсткий элемент может быть выполнен из двух или более по су 5 ществу жстких частей 16 и 18, соединнных вторым шарниром 21 таким образом, что каждая из частей 16 и 18 может совершать движение относительно другой части. В одном варианте осуществления конструкции, который показан на фиг. 3, второй шарнир 21 обеспечивает возможность движения только в вертикальной плоскости или параллельно этой вертикальной плоскости, которая уже создана шарниром 20. В этом случае шарнир 21 может представлять собой соединитель типа цилиндр-гнездо, который включает цилиндр 27 и гнездо 29. Здесь цилиндр лишь вращается в гнезде вокруг его продольной оси. Это служит для ограничения вращения нижней части фактически вертикальной плоскостью. Нижняя и верхняя части также могут быть соединены одним или более крюками. В другом варианте осуществления конструкции второй шарнир 21 представляет собой соединитель типа шар-гнездо, который обеспечивает возможность вращения в вертикальной плоскости и вне этой плоскости, определяемой первым шарниром. Естественное движение мяча также может быть улучшено, если вес по существу жсткого элемента меньше совокупного веса узла для крепления мяча и мяча, прикреплнному к нему. Предпочтительно, чтобы совокупность по существу жсткого элемента, узла для крепления мяча и самого мяча (когда он прикреплн к узлу) имела центр тяжести, который ниже нижнего конца по существу жсткого элемента. Как, например, показано на фиг. 1, устройство 10 также может включать раму 40 для крепления шарнира 20. В одном из вариантов осуществления конструкции рама 40 включает фактически горизонтальную опорную конструкцию 50, к которой крепят шарнир 20. Устройство 10 также может включать фактически вертикальную опорную конструкцию 60 для удерживания конструкции 50. Конструкция 60 имеет верхний конец 62 и нижний конец 64. В этом случае конец 52 горизонтальной конструкции 50 может быть прикреплн к концу 62 или может находитьсявблизи от этого конца вертикальной конструкции 60, а шарнир 20 может быть прикреплн к концу 54 или находиться вблизи от этого конца горизонтальной конструкции 50. Рама 40 также может включать в себя основание 70 для удерживания вертикальной конструкции 60. Будет предпочтительным, чтобы какая-либо из фактически горизонтальной и фактически вертикальной конструкций 50 и 60 была выполнена из одного компонента, либо из двух или более компонентов. Кроме того, будет предпочтительным, чтобы эти компоненты необязательно были ориентированы в одном и том же направлении. Например, как показано на фиг. 1, фактически горизонтальная опорная конструкция 50, по существу, включает компоненты 55, 56 и 57. Основание 70 может быть расположено в,по существу, вертикальной плоскости вращения 6 или вблизи от не. Как, например, показано на фиг. 3 а, основание 70 может включать две или более опоры 72 (которые могут быть раздвижными). При использовании для отрабатывания примов игры в бейсбол основание 70 может быть расположено позади плиты "дома" таким образом, что устройство 10 легко может быть использовано игроками, наносящими удар как левой, так и правой рукой. Также могут быть использованы и другие типы оснований, включая основания, заполненные водой или песком. Обе опорных конструкции 50 и 60 могут иметь регулируемую длину для приспосабливания к разному росту пользователя. Как, например, показано на фиг. 1, эти конструкции могут быть соединены телескопически. Для крепления участков телескопических конструкций могут быть использованы такие стопорные средства как пальцы и/или механические бандажи, либо хомуты. Как, например, показано на фиг. 3b,вертикальная опорная конструкция 60 включает в себя стопорную конструкцию 65, которая вращается вокруг шарнира 66 и может быть вставлена сквозь наружный компонент 67 через отверстие 68 для зацепления с внутренним компонентом 69. Для стягивания соединения между внутренним и наружным конструктивными компонентами 67 и 69, чтобы предотвратить их биение относительно друг друга, также может быть использован регулируемый хомут 63. Узел 25 для крепления мяча включает устройство 29 для крепления мяча, но оно может включать один или более других компонентов,таких как подвешивающий элемент 30. Подвешивающий элемент 30 может иметь регулируемую длину, используя петлю с изменяемой длиной, регулируемую какими-либо приемлемыми фиксирующими средствами, включая зажим для шнура или простой узел 32. Узел 25 для крепления мяча подвешивают к нижнему концу 19 элемента 15. На фиг. 4 представлено иллюстративное устройство 70 для крепления мяча, которое включает вертикально подвешенную трубку 72,несколько стержней 74, которые отчасти проходят по горизонтали, и несколько трубчатых элементов 76, которые удерживаются стержнями 74. Предпочтительно, чтобы элементы 76 были приспособлены для вращения вокруг каждого из стержней 74. Трубчатые элементы 76 могут обеспечивать съемное крепление мяча 80. Стержни 74 могут быть изготовлены из какоголибо материала, который обладает достаточной жсткостью для удерживания трубчатого элемента 76. Предпочтительно, чтобы стержни 74,такие как трос (например, изготовленный из нейлона) или пруток, обеспечивали возможность вращения трубчатого элемента 76. Как показано на фиг. 4, один и тот же трос может быть вставлен через трубку 72, чтобы образовать петлю 73 для е крепления к подвешивающему элементу 90. 7 Для облегчения съемного крепления мяча 80 может быть использована отсоединяемая крепжная деталь между устройством 70 и мячом 80. Крепжная деталь может включать две дополняющие друг друга половины 78 и 79. Первую половину 78 крепят к трубчатому элементу 76, а вторую половину 79 к мячу 80. Одна из подобных крепжных деталей представляет собой деталь типа крюк-петля (обычно называемую VELCRO), при этом крюковую часть предпочтительно крепят к устройству 70, а петлевую часть крепят к мячу 80. Часть трубчатого элемента 76 может быть выполнена вогнутой для увеличения контактной поверхности между двумя половинами крепжной детали. Предпочтительно, чтобы трубчатый элемент 76 или какая-либо другая часть устройства 70 (включая вс устройство 70) могли быть заменены. На фиг. 5 представлено другое иллюстративное съмное устройство 100 для крепления мяча. Устройство 100 включает, по меньшей мере, одну чашку 102, которая прикреплена к трубчатому элементу 104. В этом варианте осуществления конструкции чашку 102 используют вместо трубчатого элемента с вогнутой частью. Трубчатый элемент 104 может быть подвешен посредством по существу горизонтального стержня 103, который может представлять собой часть большой опорной конструкции, например треугольной конструкции 105. Конструкция 105 необязательно должна быть треугольной, но должна обеспечивать подвешивание элемента 104, причм, предпочтительно фактически по горизонтали. Как вариант, трубчатый элемент 104 может вращаться вокруг стержня 103. Предпочтительно, чтобы внутренний радиус кривизны чашки 102, по существу, совпадал с наружным радиусом кривизны мяча 120. Вогнутая форма чашки 102 служит для увеличения площади поверхности контакта с мячом 120. Съмную крепжную деталь используют для облегчения крепления чашки 102 к мячу 120. Предпочтительно, чтобы крепжная деталь состояла из двух половин. Первую половину 106 крепят к внутренней поверхности чашки 102, а вторую половину 108 к мячу 120. Одна из подобных деталей представляет собой деталь типа крючок-петля (например, VELCRO) с крюковой частью, предпочтительно прикреплнной к чашке 102 устройства, и с петельной частью, прикреплнной к мячу 120. Было бы предпочтительным, чтобы съмная крепжная деталь необязательно была выполнена на внутренней стороне чашки 102 и у поверхности мяча 120. Предпочтительно, чтобы чашка 102 могла быть съемно прикреплена к мячу 120 с использованием присасывания. В этом случае предпочтительно, чтобы чашка 102 была прикреплена к фактически гладкой поверхности мяча 120. Когда между чашкой и мячом имеется присасывание, мяч удерживается в 8 заданном месте. Когда наносят удар по мячу,присасывание устраняется и мяч отделяется. На фиг. 6 представлен другой тип устройства для крепления мяча, которое включает иной тип отсоединяемой крепжной детали. Устройство 130 для крепления мяча включает в себя съемную крепжную деталь, которая сама по себе включает пробивающую половину 132 и пробиваемую половину 134. Пробивающую половину 132 предпочтительно крепят к нижнему концу 136 устройства 130 для крепления мяча, а пробиваемую половину 134 крепят к мячу 140. Пробивающая половина 132, которая согласно фиг. 6 установлена в пробиваемой половине 134, включает, по меньшей мере, один заострнный элемент (например шип). Пробиваемую половину предпочтительно изготавливают из проницаемого материала, например из резины,которая может выдерживать большое количество проколов. Когда шип прокалывает резину, он будет удерживаться там до тех пор, пока по мячу не будет нанесн удар ударяющим устройством, например битой. Было бы предпочтительным, чтобы пробивающая половина необязательно была использована со стержнем и с поворотным трубчатым элементом, которые описаны выше. Необходимо лишь, чтобы пробивающая половина была подвешена к устройству для крепления мяча, как показано на фиг. 6. По существу жсткий элемент согласно этому изобретению может представлять собой пруток, изготовленный из материала, который предпочтительно имеет небольшой вес и в основном является жстким и/или пластичным. Материалы, которые могут быть использованы для конструирования по существу жсткого элемента, могут быть пеной, алюминием, пластиком, резиной или чем-то подобным. Кроме того, также может быть использовано сочетание этих материалов. Например, по существу жсткий элемент может включать алюминиевый пруток, покрытый пеной, резиной или пластичным материалом, чтобы предотвратить возможность ранения. Кроме того, по существу жсткий элемент может иметь длину, которую можно регулировать. На фиг. 7 представлен увеличенный частичный вид спереди по высоте устройства 10 для отрабатывания ударов по мячу, на котором,в частности, показан шарнир 20. Шарнир 20 предпочтительно крепят вблизи от конца 54 горизонтальной конструкции 50 к верхнему концу 17 элемента 15, так что элементу 15 придатся направление в фактически вертикальной плоскости 11. Как наилучшим образом показано на фиг. 8, шарнир 20 может включать в себя палец 24 (стержнеобразный элемент), имеющий фактически горизонтальную продольную ось 23,вокруг которой может вращаться нижняя часть 22. Это обеспечивает то, что элемент 15, который прикреплн к нижней части 22, вращается,по существу, в вертикальной плоскости 11. 9 Верхняя часть 26 может быть выполнена как одно целое с конструкцией 50, либо е крепят к этой конструкции. На фиг. 9 показан вид сверху шарнира 20 и конструкции 50. Было бы предпочтительным, чтобы шарнир 20 мог быть чемлибо, что в значительной степени ограничивает вращение элемента 15 вокруг фактически горизонтальной оси. Шарнир 20 может быть сконструирован таким образом, чтобы также обеспечивать ограниченное движение элемента 15 вне вертикальной плоскости 11. Например, между шарниром 20 и элементом 15 или внутри нижней части 22 может быть прикреплн пружинный элемент (не показан). Такое движение вне плоскости желательно для предотвращения ранения, если человек ударяется об элемент 15 в направлении, которое находится вне вертикальной плоскости 11. Кроме того, предпочтительно, чтобы шарнир 20 имел малый вес. Таким образом, шарнир 20 должен быть небольшим, при этом предпочтительно, чтобы его изготавливали из лгкого материала, например из пластика. Для уменьшения веса шарнира 20, кроме того, в какойлибо части шарнира 20 могут быть сформированы каналы, либо выполнены сверления. Например, нижняя часть 22 включает каналы 28. Как лучше всего показано на фиг. 8, в один из каналов 28 может быть вставлен элемент 15 и закреплн группой винтов 31 или чем-то подобным. На фиг. 10 представлен другой вариант осуществления конструкции устройства для отрабатывания ударов по мячу, выполненного согласно этому изобретению. Устройство 150 включает шарнир иного типа, чем шарнир, показанный на фиг. 1. В этом случае горизонтальная опорная конструкция 170 (например, горизонтальный стержень с настройкой на замах ребнка) действует в качестве одной половины шарнира, а хомут 180, к которому прикреплн элемент 190, с возможностью вращения установлен на горизонтальной опорной конструкции 170. На фиг. 11 представлен увеличенный боковой вид зоны, окружающей шарнир 160. Как было описано ранее, устройство 150 также включает узел 192 для крепления мяча, который содержит подвешивающий элемент 194 и устройство 196 для крепления мяча. Подвешивающий элемент может представлять собой какойлибо удлиненный гибкий компонент, который подвешен к нижней части элемента 190, с которого свешивается устройство 196 для крепления мяча. В одном из вариантов осуществления конструкции подвешивающий элемент 194 можно регулировать по длине и можно изготавливать из эластичного или неэластичного шнура или троса. Как показано на фиг. 10, элемент 190 вращается в, по существу, вертикальной плоскости 198. Однако можно оценить, что только нижний конец элемента 190 (где прикреплен узел 192 для крепления мяча) может вращаться в вертикальной плоскости. Например, как показано в 10 виде штрихопунктирного контура на фиг. 10,элемент 190 может быть прикреплен к шарниру 160 под углом. В этом случае только нижний конец элемента 190 вращается в фактически вертикальной плоскости 199. Ясно, что подобным образом может быть установлен любой, по существу, жесткий элемент согласно этому изобретению. Узел для крепления мяча, выполненный согласно этому изобретению, может представлять собой узел съемного типа. Как, например,показано на фиг. 4-6, узел для крепления мяча может включать в себя подвешивающий элемент, подвешенный к нижнему разделенному концу по существу жесткого элемента, и устройство для крепления мяча, свешивающееся с подвешивающего элемента. На этих фигурах также показано, что подвешивающий элемент может иметь верхний конец с отсоединяемым объектом, таким как шаровидная деталь, прикрепленная к нему. Нижний разделенный конец жесткого элемента может иметь продольный канал, приспособленный для удерживания объекта до тех пор, пока подвешивающий элемент не будет иметь натяжение, превышающее пороговое значение натяжения. Когда достигнуто пороговое значение натяжения, объект начнет скользить по каналу. Поскольку подвешивающий элемент может быть отделен от по существу жесткого элемента, устройство является более безопасным,чем неотделяемые устройства для проведения тренировок. Например, если бьющий при замахе попадает в подвешивающий элемент и запутывает в нем биту, отличительный признак, заключающийся в возможности отсоединения,гарантирует, что рама не опрокинется, и что бьющий не поранит себя каким-либо иным образом. Можно оценить, что пороговое значение натяжения, по меньшей мере частично, определяется величиной, на которую по существу жсткий элемент должен быть изогнут, перед тем как может выскользнуть объект. Таким образом,пороговое значение может быть уменьшено посредством увеличения размера канала, жсткости по существу жсткого элемента, либо уменьшения трения между объектом и каналом. На фиг. 4-6 также показано, что разделнный конец 205 может быть образован посредством формирования продольного паза 207 на конце стандартной трубы. Как вариант, разделнный конец 205, либо весь жсткий элемент 200, может быть образован посредством использования какой-либо обычной технологии формования. Продольный паз 207, предпочтительно имеет толщину, которая меньше диаметра шаровидной детали 230, с тем, чтобы предотвратить выпадение шаровидной детали 230из конца 205. Однако верхний конец продольного паза 207 имеет толщину, которая больше, чем диаметр шаровидной детали 230, с тем, чтобы 11 обеспечить возможность вручную вставлять или удалять шаровидную деталь 230 с конца 205. На фиг. 12 представлен вид в поперечном сечении иллюстративного нижнего конца 205 по существу жсткого элемента 200 с полой пробкой 240, прикреплнной к концу 205, и верхнего конца 210 подвешивающего элемента 220 с шаровидной деталью 230, прикреплнной к концу 210. Как описано выше, элемент 200 может быть изготовлен из такого материала как пена, алюминий, пластик, резина или чего-то подобного. Полая пробка 240 также может быть изготовлена из любого из этих материалов. Один из приемлемых пластиковых материалов продат с товарным знаком DELRIN компания E.I. DuFont de Nemours and Company, Уилмингтон, Делавэр. Пробка 240 может быть прикреплена к концу 205 любыми подходящими средствами,включая клей 250 или группу винтов (не показана) . Как показано на фиг. 12, верхняя поверхность пробки 240 наклонена к центральной шаровидной детали 230 в верхнем конце канала 270. Было бы предпочтительным, чтобы пробка 240 была двумя не прикрепляемыми друг к другу полукольцевыми деталями, каждую из которых крепят к противоположным внутренним поверхностям конца 205. Поскольку эти детали не прикреплены друг к другу, они могут быть отделены, когда шаровидную деталь 230 тянут в нижнем направлении из положения, показанного на фиг. 12. Шаровидная деталь 230 может быть прикреплена к верхнему концу 210 подвешивающего элемента 220 посредством продевания конца 210 через шаровидную деталь 230, как показано на фиг. 12. Как вариант, шаровидная деталь 230 и подвешивающий элемент 220 могут быть образованы из одного материала. Однако было бы предпочтительным, чтобы подвешивающий элемент 220 мог свешиваться с какого-либо объекта, включая объект, имеющий не сферическую форму. Когда используют шаровидную деталь 230, кончик 260 подвешивающего элемента 220, предпочтительно имеет достаточную толщину, с тем чтобы этот кончик 260 не проскальзывал через шаровидную деталь 230, даже когда к подвешивающему элементу 220 прилагают натяжение. Было бы предпочтительным, чтобы элемент 200 мог быть объединн с подвешивающим элементом 220. Например, элемент 200 и подвешивающий элемент 220 мог быть изготовлен из троса, у которого верхняя часть, которая образует элемент 200, упрочнена, например,нейлоновый трос может быть упрочнн посредством его покрытия или пропитки смолой (либо путм его нагрева), в то время как нижняя часть остатся гибкой. При этом шарнир между элементом 200 и подвешивающий элемент 220 просто представляет собой переходную зону между ними. В этом случае элемент 200 и подвеши 003178 12 вающий элемент 220 могут и не быть съемными. Также создан способ отрабатывания ударов по мячу. В соответствии со способом берут устройство для отрабатывания ударов по мячу с устройством для крепления мяча, устанавливают мяч на устройстве, предназначенном для его крепления, размещают мяч на заданной высоте,обеспечивают возможность падения мяча, когда он прикреплн к устройству для его крепления,и наносят удар по мячу посредством ударяющего устройства. Устройство для отрабатывания ударов по мячу может представлять собой любой из вариантов конструкции, которые показаны или обсуждены выше. Предпочтительно,чтобы, когда по мячу наносят удар с достаточной силой, мяч отделялся от устройства для крепления мяча, что также показано выше. Средствами для нанесения удара, которые могут быть использованы согласно этому изобретению, являются бита, клюшка, ракетка, стек, обнажнная рука, а также рука в перчатке, но не ограничиваются ими. При использовании устройства мяч должен быть расположен надлежащим образом. Например, когда мяч расположен правильно, он должен иметь возможность падать, вызывая поворот по существу жсткого элемента на шарнире вокруг фактически горизонтальной оси. Как показано выше, нижний конец элемента предпочтительно перемещается в фактически вертикальной плоскости. В одном варианте осуществления изобретения мяч можно располагать посредством его подъма на высоту, определяемую пользователем. Когда высота значительно больше самой нижней точки вдоль пути прохождения мяча,мяч может падать под действием силы тяжести и проходить эту точку (например, непосредственно над плитой "дома" или впереди е) по дуге с высокой скоростью. Когда мяч не поднят до меньшей высоты, он будет проходить эту точку с меньшей скоростью. При этом скорость мяча, проходящего наинизшую точку дуги,можно регулировать. Было бы предпочтительно,чтобы мяч мог быть поднят автоматическим устройством, приводимым в действием электрическим двигателем, либо посредством любого числа не автоматизированных устройств. Преимущество настоящего изобретения заключается в том, что можно обеспечить перемещение мяча, прикреплнного к устройству для крепления мяча, в основном последовательным образом - в вертикальной плоскости или вне е, но его перемещение ограничено путм прохождения в основном жсткого элемента,который предпочтительно выполнен удлиннным. Например, если мяч поднят на высоту в вертикальной плоскости устройства и затем сброшен, движение мяча в течение его хода первоначально будет происходить в плоскости. Однако, если мяч поднят в то же самое положе 13 ние, а затем по нему нанесн удар в направлении, которое находится вне плоскости, движение мяча будет включать движение вне плоскости. Как вариант, мяч также может быть поднят и освобождн в положении вне вертикальной плоскости. При этом можно оценить, что когда устройство используют для отрабатывания ударов по бейсбольному мячу, этим устройством может быть последовательно воспроизведено определнное количество подач разного типа(например по кривой, снаружи, внутри и т.д.). Можно полагать, что сочетание в основном жсткого элемента и верхнего шарнира, по меньшей мере частично, обуславливает способность устройства обеспечивать последовательное, но изменяемое воспроизведение. Это, повидимому, особенно справедливо, когда в основном жсткий элемент длиннее, чем узел для крепления мяча. Когда, по меньшей мере, одна из фактически вертикальной и горизонтальной опорных конструкций имеет длину, которую можно регулировать, способ дополнительно может включать регулирование этой длины, с тем чтобы приспосабливать устройство для конкретного лица, которое отрабатывает нанесение удара. Подобным же образом, когда узел для крепления мяча включает устройство для крепления мяча и подвешивающий элемент регулируемой длины, способ может дополнительно включать регулирование подвешивающего элемента для обеспечения длины, приемлемой для конкретного лица, отрабатывающего нанесение ударов. Таким образом очевидно, что разработаны устройство и способы, которые могут быть использованы для отрабатывания ударов по мячу. Квалифицированный специалист в этой отрасли оценит, что настоящее изобретение на практике может быть осуществлено иначе, чем описанные варианты осуществления конструкции, которые представлены лишь в целях иллюстрации,не налагая ограничений, при этом настоящее изобретение ограничено только нижеследующими пунктами формулы изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство (10,150) для отрабатывания ударов по мячу, содержащее по существу жсткий элемент (15, 200),имеющий первый конец и второй конец; первый шарнир (20, 160), который может быть подвешен к раме (40) и прикреплн у упомянутого первого конца или вблизи от него таким образом, что первый шарнир обеспечивает вращение упомянутог, по существу жсткого элемента вокруг по существу горизонтальной оси; узел (25, 192) для крепления мяча, подвешенный ко второму концу упомянутого по существу жсткого элемента. 14 2. Устройство по п.1, в котором упомянутый по существу жсткий элемент прикреплен к первому шарниру таким образом, что первый шарнир обеспечивает вращение второго конца,в, по существу, вертикальной плоскости. 3. Устройство по п.2, в котором упомянутая рама имеет вертикальную опорную конструкцию (60), которая, по существу, находится в упомянутой вертикальной плоскости. 4. Устройство по п.1, в котором упомянутый по существу жсткий элемент имеет вес,который меньше веса совокупности упомянутого узла для крепления мяча и мяча (35, 80, 120,140), закреплнного в узле для крепления мяча. 5. Устройство по п.1, в котором совокупность по существу жсткого элемента, узла для крепления мяча и мяча (35, 80, 120, 140), закреплнного в узле для крепления мяча, имеет центр тяжести, который ниже второго конца по существу жсткого элемента . 6. Устройство по п.1, в котором упомянутый первый шарнир прикреплн к раме. 7. Устройство по п.6, в котором упомянутая рама содержит фактически горизонтальную опорную конструкцию (50, 170), к которой прикреплен упомянутый первый шарнир. 8. Устройство по п.7, в котором упомянутая рама дополнительно содержит по существу вертикальную опорную конструкцию (60),имеющую верхний конец и нижний конец, в котором по существу горизонтальная опорная конструкция имеет первый конец и второй конец, при этом первый конец по существу горизонтальной опорной конструкции прикреплен вблизи упомянутого верхнего конца по существу вертикальной опорной конструкции, и в котором первый шарнир прикреплен вблизи от второго конца по существу горизонтальной опорной конструкции. 9. Устройство по п.8, в котором упомянутая рама дополнительно включает основание(70), а по существу вертикальная опорная конструкция прикреплена к упомянутому основанию для удержания по существу вертикальной опорной конструкции. 10. Устройство по п.9, в котором упомянутое основание содержит множество опор. 11. Устройство по п.10, в котором упомянутые опоры являются раздвижными опорами. 12. Устройство по п.7, в котором упомянутая по существу вертикальная опорная конструкция имеет регулируемую высоту. 13. Устройство по п.12, в котором упомянутая по существу вертикальная опорная конструкция выполнена телескопической для обеспечения возможности регулирования упомянутой высоты. 14. Устройство по п.7, в котором упомянутая по существу горизонтальная опорная конструкция имеет регулируемую длину. 15. Устройство по п.14, в котором упомянутая по существу горизонтальная опорная кон 15 струкция выполнена телескопической для обеспечения возможности регулирования упомянутой длины. 16. Устройство по п.1, в котором упомянутый узел для крепления мяча содержит по меньшей мере, один стержень (74); по меньшей мере, один трубчатый элемент(76), приспособленный для вращения вокруг каждого из, по меньшей мере, одного стержня,причем упомянутый, по меньшей мере, один трубчатый элемент позволяет съемно крепить мяч (35, 80, 120, 140). 17. Устройство по п.16, в котором упомянутый стержень содержит элемент, выбранный из группы, состоящей из троса и прутка. 18. Устройство по п.16, в котором съмную крепжную деталь крепят, по меньшей мере, к части упомянутого трубчатого элемента для облегчения съемного крепления мяча. 19. Устройство по п.18, в котором упомянутая съемная крепежная деталь содержит две дополняющих друг друга половины (78, 79), при этом первую из упомянутых половин крепят к трубчатому элементу, а вторую из упомянутых половин крепят к мячу. 20. Устройство по п.19, в котором упомянутая съемная деталь представляет собой крепжную деталь типа крюк-петля. 21. Устройство по п.19, в котором упомянутая часть трубчатого элемента выполнена вогнутой для увеличения поверхности контакта между упомянутыми двумя половинами. 22. Устройство по п.19, в котором упомянутая съемная крепежная деталь содержит пробивающую половину (132) и пробиваемую половину (134). 23. Устройство по п.22, в котором упомянутая пробивающая половина содержит, по меньшей мере, один заострнный элемент, а упомянутая пробиваемая половина содержит резину. 24. Устройство по п.16, в котором, по меньшей мере, одна присоска прикреплена к упомянутому трубчатому элементу для съемного крепления мяча. 25. Устройство по п.1, в котором упомянутый, по существу, жесткий элемент имеет длину, которую можно регулировать. 26. Устройство по п.1, в котором упомянутый по существу жесткий элемент представляет собой пруток, состоящий из материала, выбранного из группы, состоящей из пены, алюминия,пластика, резины, мягкого материала и любого их сочетания. 27. Устройство по п.26, в котором упомянутый пруток состоит из алюминиевого внутреннего прутка и мягкого материала, который окружает, по меньшей мере, часть алюминиевого прутка. 28. Устройство по п.27, в котором упомянутый жсткий элемент содержит 16 верхнюю удлиннную часть (16), прикреплнную к упомянутому первому шарниру; нижнюю удлиннную часть (18), подвешенную к упомянутой верхней части и перемещающуюся независимо от перемещения верхней части. 29. Устройство по п.28, в котором упомянутые верхняя и нижняя удлиненные части соединены друг с другом, используя крепежную деталь типа шар-гнездо. 30. Устройство по п.28, в котором упомянутые верхняя и нижняя удлиненные части соединены друг с другом, используя крепежную деталь типа цилиндр-гнездо. 31. Устройство по п.29, в котором упомянутые верхняя и нижняя удлиненные части соединены друг с другом, используя, по меньшей мере, один крючок. 32. Устройство по п.1, в котором упомянутый первый шарнир содержит первую часть; вторую часть, которая выполнена с возможностью вращения вокруг упомянутой первой части и которая крепится к упомянутому первому концу по существу жсткого элемента. 33. Устройство по п.1, в котором упомянутый первый шарнир содержит первую часть, которая обеспечивает возможность вращения упомянутого по существу жсткого элемента вокруг, по существу, горизонтальной оси; вторую подвижную часть, включающую пружинный элемент, который обеспечивает возможность перемещения упомянутого жесткого элемента в, по существу, вертикальной плоскости и вне ее. 34. Устройство по п.1, в котором упомянутый первый шарнир содержит подвижную часть для обеспечения колебательного движения упомянутого по существу жесткого элемента вокруг, по существу, горизонтальной оси; пружинный элемент, прикреплнный к упомянутому по существу жесткому элементу,чтобы обеспечить возможность перемещения упомянутого по существу жсткого элемента в,по существу, вертикальной плоскости и вне е. 35. Устройство по п.1, в котором упомянутый первый шарнир содержит подвижную часть для обеспечения возможности колебательного движения упомянутого по существу жсткого элемента, по существу, в вертикальной плоскости, и в котором по существу жесткий элемент содержит пружинный элемент для обеспечения возможности бокового движения части по существу жсткого элемента. 36. Устройство по п.1, в котором упомянутый узел для крепления мяча содержит устройство (29, 70, 100, 130, 196) для крепления мяча,подвешенное ко второму концу упомянутого по существу жсткого элемента. 17 37. Устройство по п.36, в котором упомянутое устройство для крепления мяча содержит трубу (72), имеющую продольную ось; несколько выступающих стержней (74); несколько трубчатых элементов (76) , приспособленных для вращения вокруг каждого из упомянутых стержней, при этом упомянутый по меньшей мере один трубчатый элемент обеспечивает съемное крепление мяча (35, 80, 120,140). 38. Устройство по п.37, в котором отсоединяемую крепжную деталь крепят, по меньшей мере, к части упомянутого трубчатого элемента, чтобы облегчить съемное крепление мяча. 39. Устройство по п.38, в котором упомянутая отсоединяемая крепжная деталь содержит две дополняющих друг друга половины (78,79), при этом первую из упомянутых половин крепят к трубчатому элементу, а вторую из упомянутых половин крепят к мячу. 40. Устройство по п.1, в котором упомянутый узел для крепления мяча содержит подвешивающий элемент (30, 90, 194, 220),подвешенный ко второму концу упомянутого по существу жсткого элемента; устройство (29, 70, 106, 130, 196) для крепления мяча, подвешенное к упомянутому подвешивающему элементу. 41. Устройство по п.40, в котором упомянутый подвешивающий элемент можно регулировать по длине. 42. Устройство по п.40, в котором упомянутый подвешивающий элемент содержит эластичную струну. 43. Устройство по п.40, в котором упомянутый подвешивающий элемент содержит неэластичную струну. 44. Устройство по п.1, в котором упомянутый узел (25, 192) для крепления мяча съемно подвешен ко второму концу упомянутого по существу жсткого элемента. 45. Устройство по п.44, в котором упомянутый узел (25, 192) для крепления мяча содержит подвешивающий элемент (30, 90, 194, 220),подвешенный ко второму концу упомянутого по существу жсткого элемента; устройство (29, 70, 106, 130, 196) для крепления мяча, подвешенное к упомянутому подвешивающему элементу. 46. Устройство по п.45, в котором подвешивающий элемент имеет верхний конец с прикреплнным объектом (230), а второй конец по существу жсткого элемента имеет канал (207),предназначенный для удерживания упомянутого объекта до тех пор, пока подвешивающий элемент не будет иметь натяжение, превышающее пороговое значение натяжения. 47. Способ отрабатывания ударов по мячу 18 устанавливают устройство (10, 150) для отрабатывания ударов по мячу, содержащее по существу жсткий элемент (15, 200),имеющий первый конец и второй конец; шарнир (20, 160), который может быть подвешен к раме (40) и прикреплн вблизи от упомянутого первого конца по существу жсткого элемента таким образом, что по существу жсткий элемент вращается вокруг фактически горизонтальной оси; узел (25, 192), для крепления мяча, подвешенный ко второму концу упомянутого по существу жсткого элемента; закрепляют мяч на упомянутом устройстве для крепления мяча; размещают мяч на высоте; обеспечивают возможность падения мяча,когда он прикреплн к устройству для крепления мяча; наносят удар по мячу средством для нанесения удара. 48. Способ по п.47, при котором нанесение удара по мячу вызывает его отделение от устройства для крепления мяча. 49. Способ по п.47, при котором упомянутое средство для нанесения удара выбирают из группы, состоящей из биты, клюшки, ракетки,стека, обнажнной руки и руки в перчатке. 50. Способ по п.47, при котором упомянутое размещение включает приведение во вращение по существу жсткого элемента на упомянутом шарнире вокруг оси в, по существу, вертикальной плоскости. 51. Способ по п.47, при котором упомянутое размещение включает подъм, по меньшей мере, упомянутого мяча таким образом, что мяч поднимают на высоту, определяемую пользователем. 52. Способ по п.51, при котором подъм мяча включает подъм упомянутого узла для крепления мяча посредством автоматизированного устройства. 53. Способ по п.47, при котором упомянутое нанесение удара по мячу включает нанесение удара по мячу при вращении упомянутого по существу жсткого элемента. 54. Способ по п.47, при котором упомянутый мяч представляет собой бейсбольный мяч, а упомянутая рама имеет основание (70) и плиту"дома", расположенную на грунте под упомянутым шарниром, причем установка устройства включает такую его установку, что основание рамы фактически расположено позади "основания дома". 55. Способ по п.47, при котором упомянутая установка включает установку в упомянутом устройстве шарнира, прикреплнного к раме, которая содержит по существу горизонтальную опору (50, 170). 56. Способ по п.55, при котором упомянутая установка включает установку упомянутого устройства, которое дополнительно содержит по существу вертикальную опору (60), имею 19 щую верхний конец и нижний конец, при котором упомянутая, по существу, горизонтальная опора имеет первый конец и второй конец, причм первый конец горизонтальной опоры прикреплен вблизи от верхнего конца упомянутой по существу вертикальной опоры, и при котором упомянутый шарнир крепится вблизи от второго конца упомянутой по существу горизонтальной опоры. 57. Способ по п.56, при котором, по меньшей мере, одна из упомянутых по существу вертикальной и горизонтальной опорных конструкций имеет длину, которую можно регулировать, при этом способ дополнительно включает регулирование упомянутой длины для приспосабливания устройства к пользователю. 58. Способ по п.47, при котором упомянутый узел для крепления мяча содержит устройство (29, 70, 106, 130, 196) для крепления мяча и подвешивающий элемент (30, 90, 194, 220),имеющий регулируемую длину, при этом способ дополнительно включает регулирование упомянутой регулируемой длины. 59. Устройство (10, 150) для отрабатывания ударов по мячу для его использования ударяющим, при этом устройство содержит раму(40), содержащую основание (70), по существу вертикальную опорную конструкцию (60), прикреплнную к упомянутому основанию, и по существ, горизонтальную опорную конструкцию (50, 170), имеющую первый конец и второй конец, и прикреплнную, по существу, к вертикальной опорной конструкции; шарнир (20, 160), прикреплнный вблизи упомянутого второго конца по существу горизонтальной опорной конструкции; 20 по существу жсткий элемент (15, 200),имеющий верхнюю часть и нижнюю часть, при этом верхняя часть крепится к шарниру таким образом, что нижняя часть вращается вокруг горизонтальной оси; узел (25, 192) для крепления мяча, подвешенный к упомянутой нижней части по существу жсткого элемента, при этом узел для крепления мяча содержит подвешивающий элемент (30, 90, 194, 220),имеющий верхний конец и нижний конец, при этом верхний конец подвешивающего элемента прикреплн к нижней части по существу жсткого элемента; устройство (29, 70, 106, 130, 196) для крепления мяча, прикреплнное к нижнему концу подвешивающего элемента. 60. Устройство по п.59, в котором упомянутый по существу жесткий элемент прикреплн к упомянутому шарниру таким образом, что по существу жсткий элемент вращается в по существу вертикальной плоскости. 61. Устройство по п.60, в котором упомянутый по существу жсткий элемент представляет собой пруток, содержащий материал, выбранный из группы, состоящей из пены, алюминия, пластика, резины, мягкого материала и какого-либо их сочетания. 62. Устройство по п.60, в котором упомянутое устройство для крепления мяча содержит опорный элемент; по меньшей мере, один трубчатый элемент, приспособленный для вращения вокруг упомянутого опорного элемента. 63. Устройство по п.62, дополнительно содержащее крепжный материал, нанесенный, по меньшей мере, на одной части упомянутого, по меньшей мере, одного трубчатого элемента.
