Анастомат для обрезания

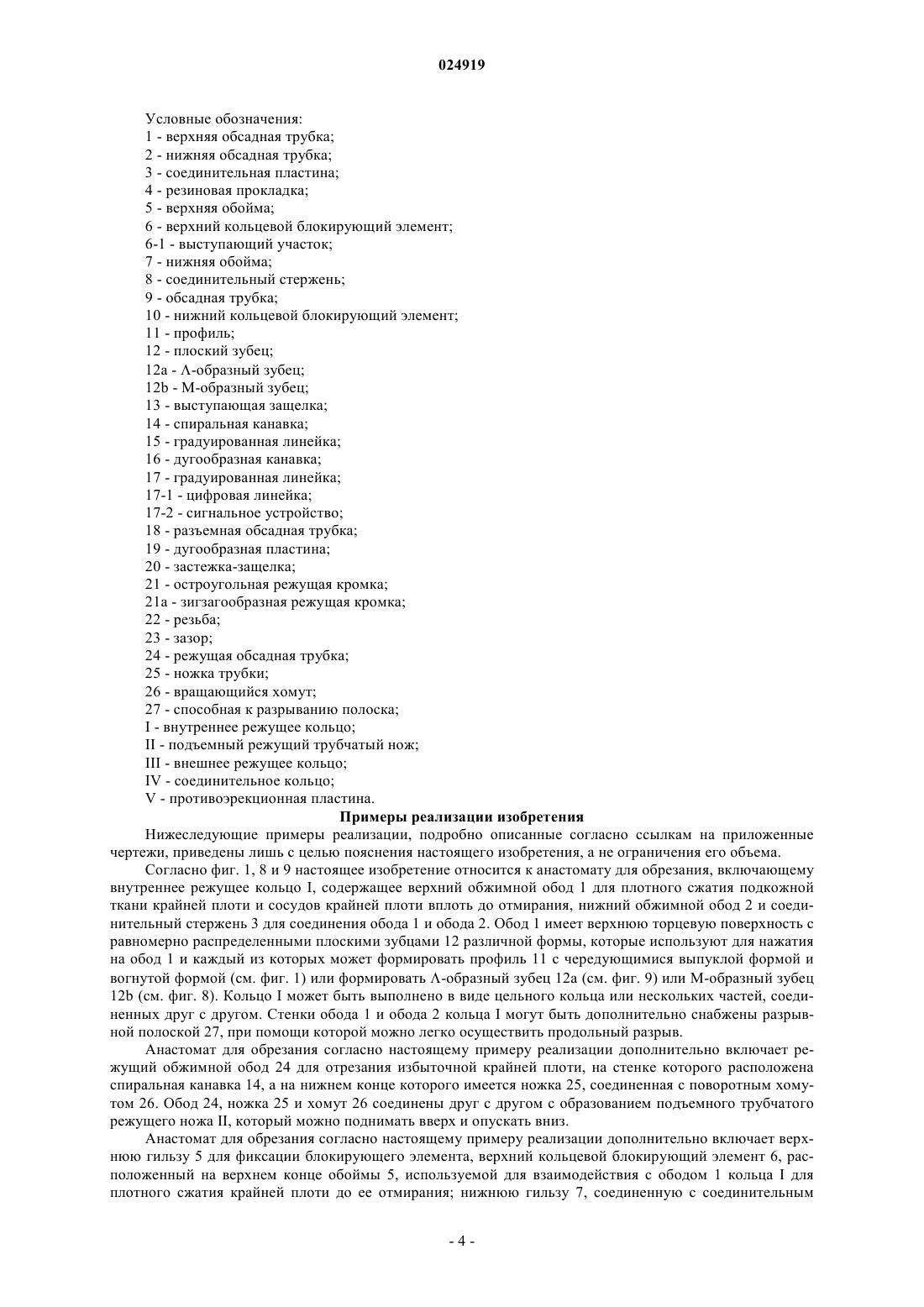

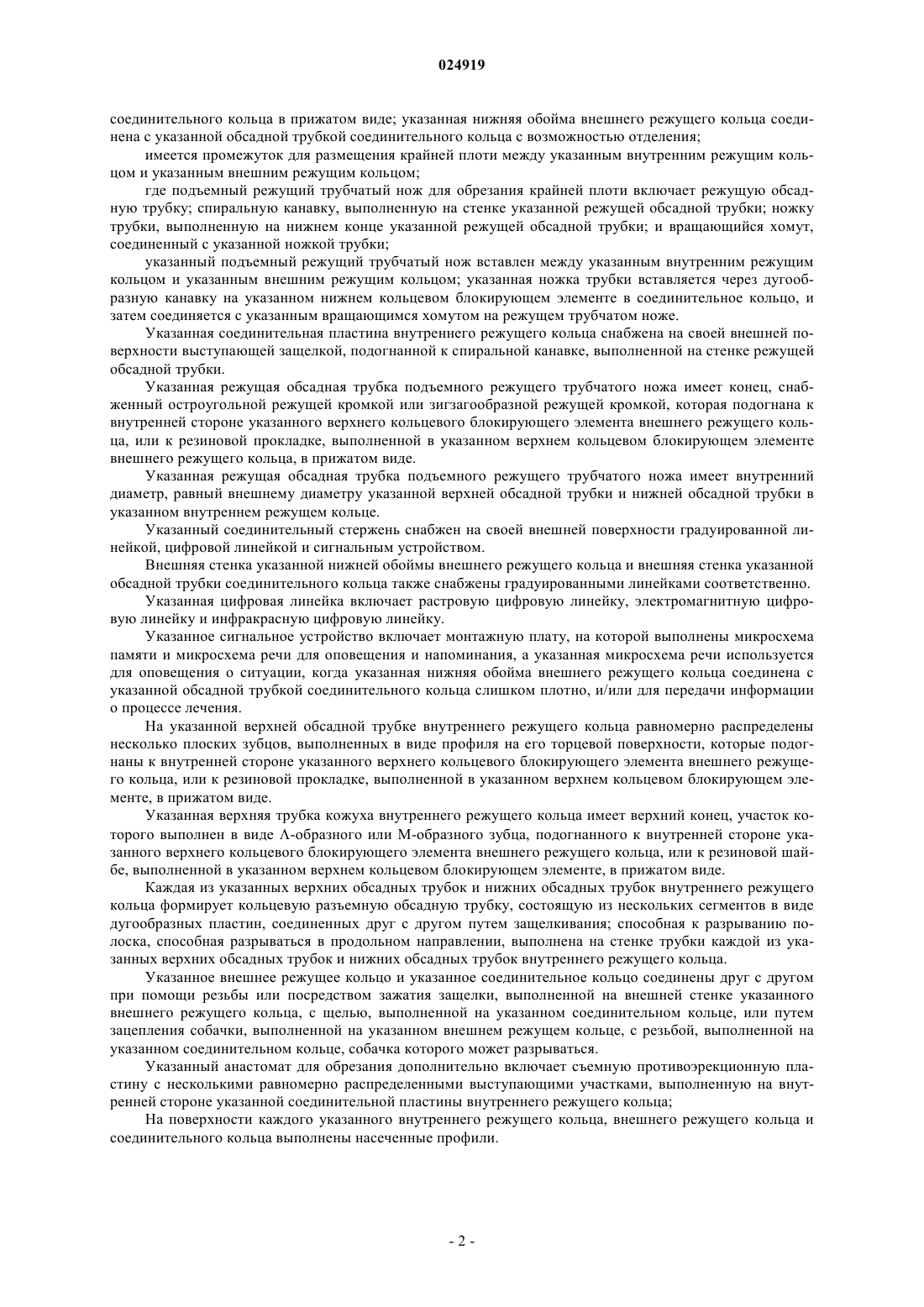

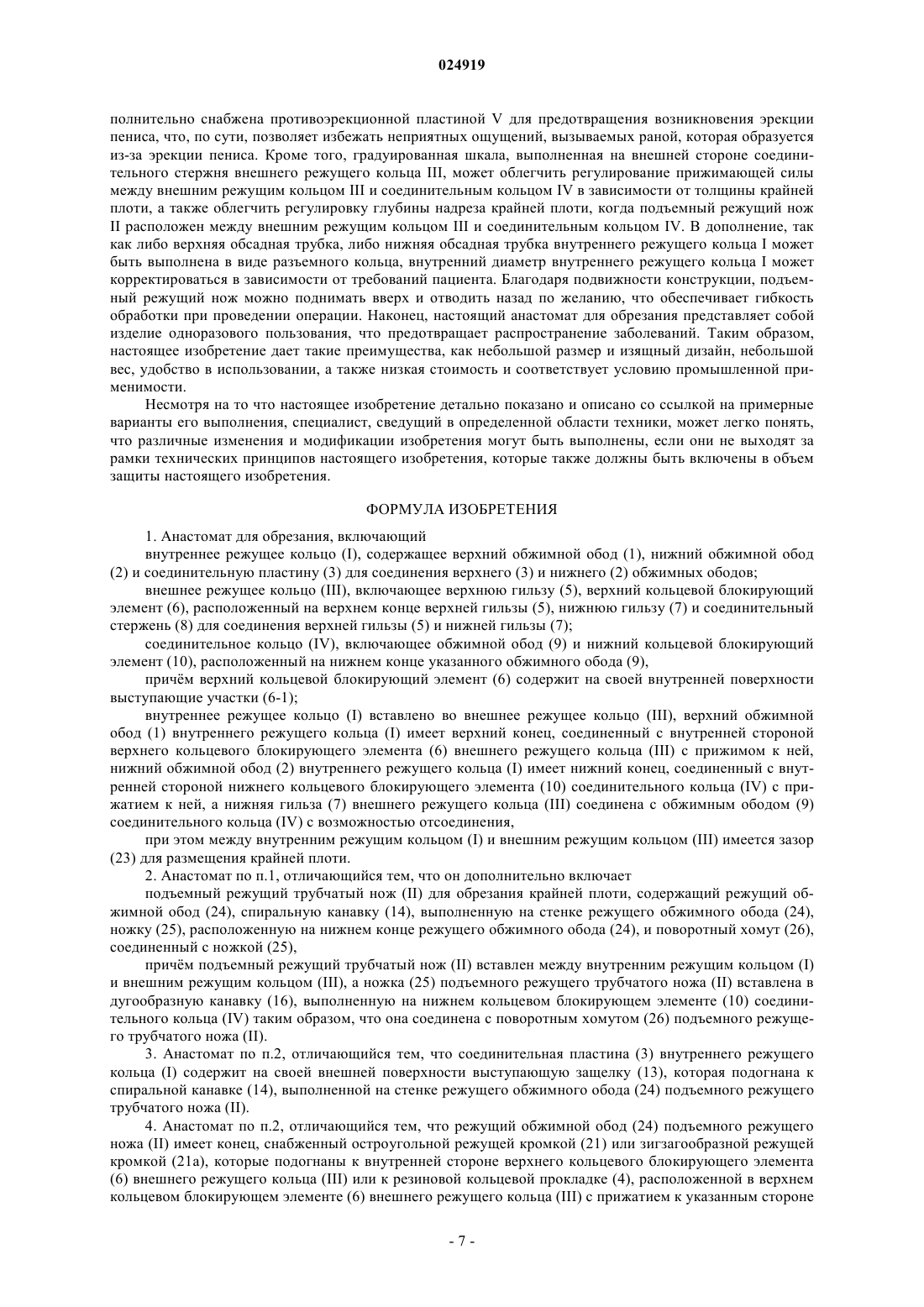

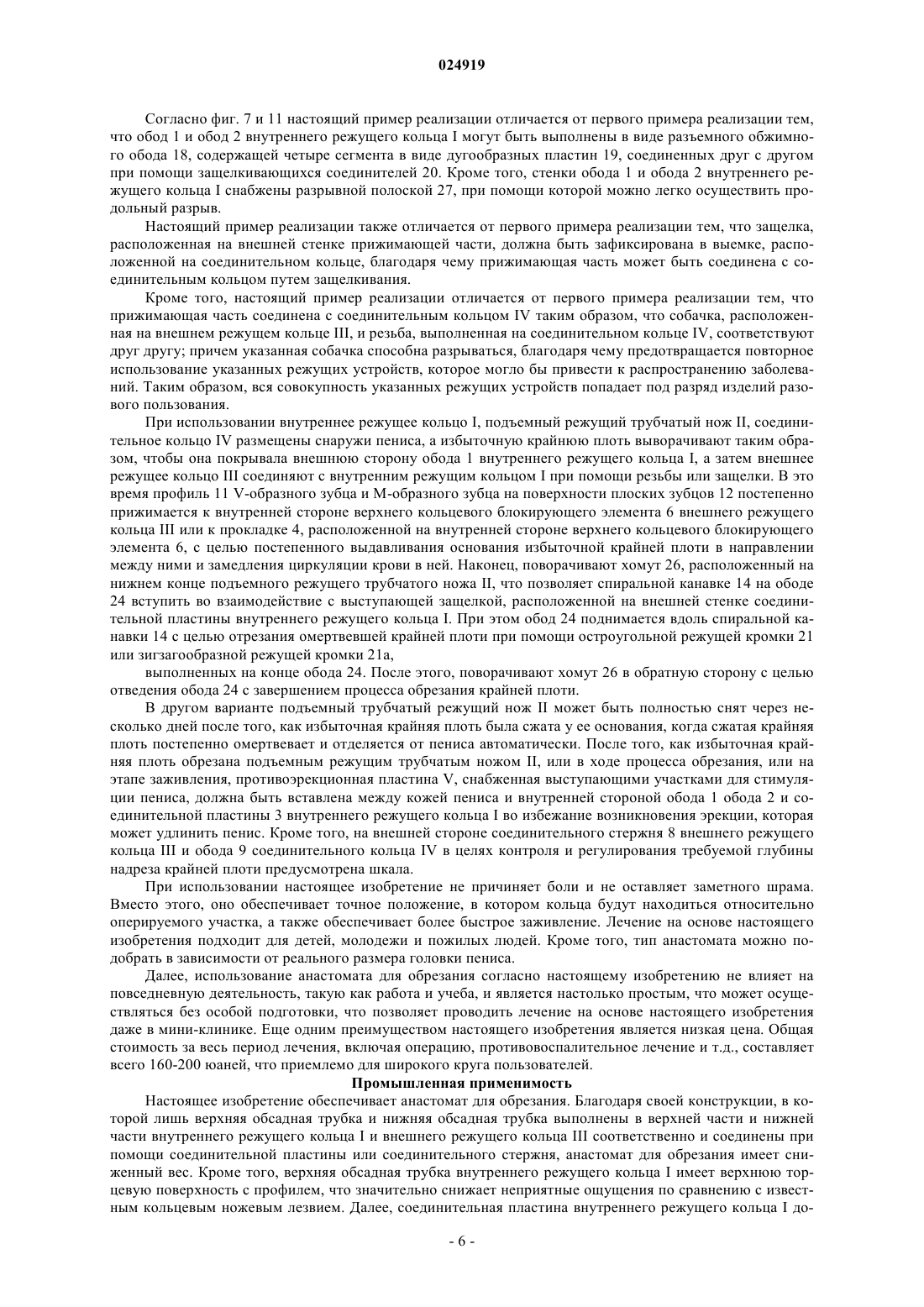

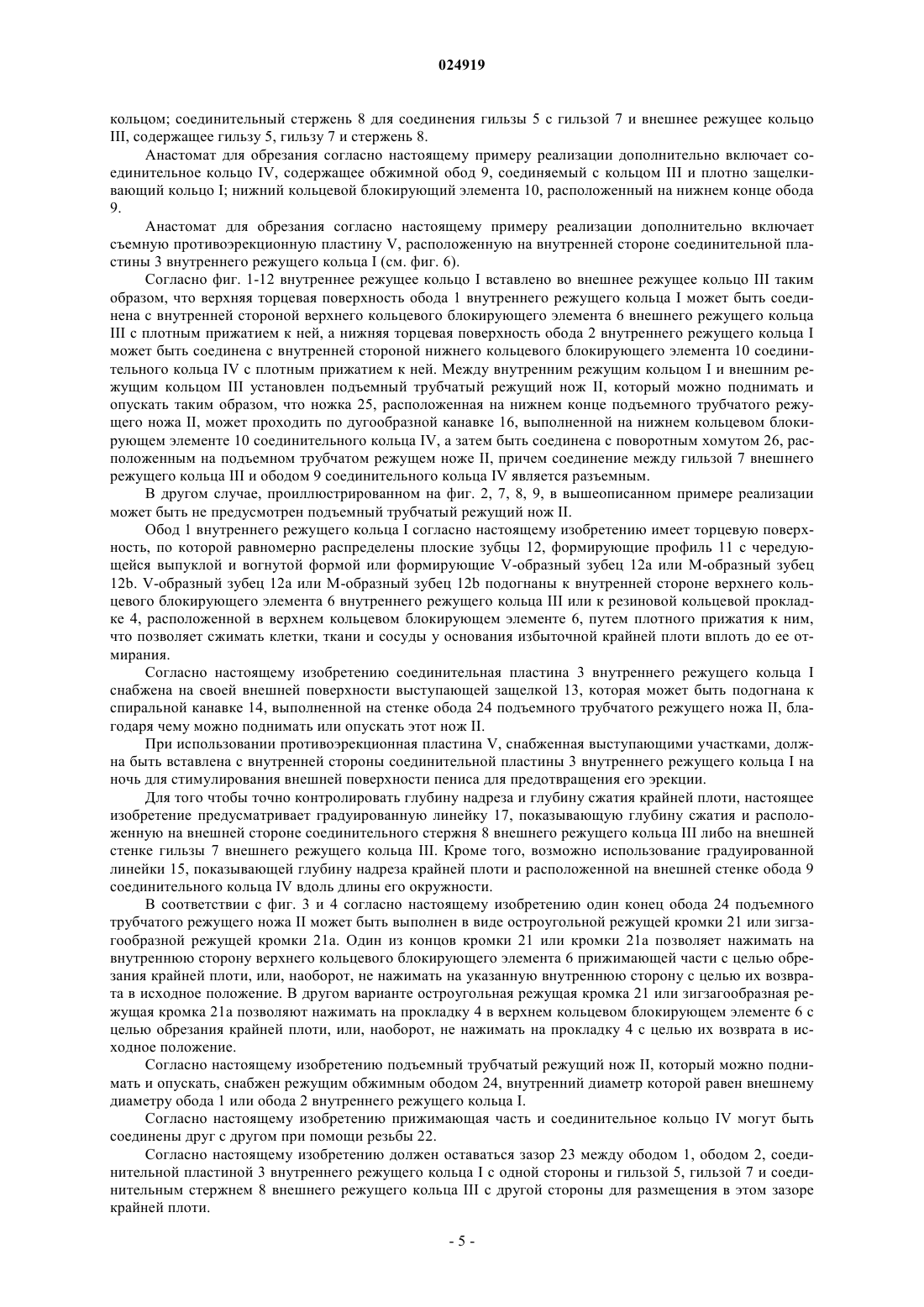

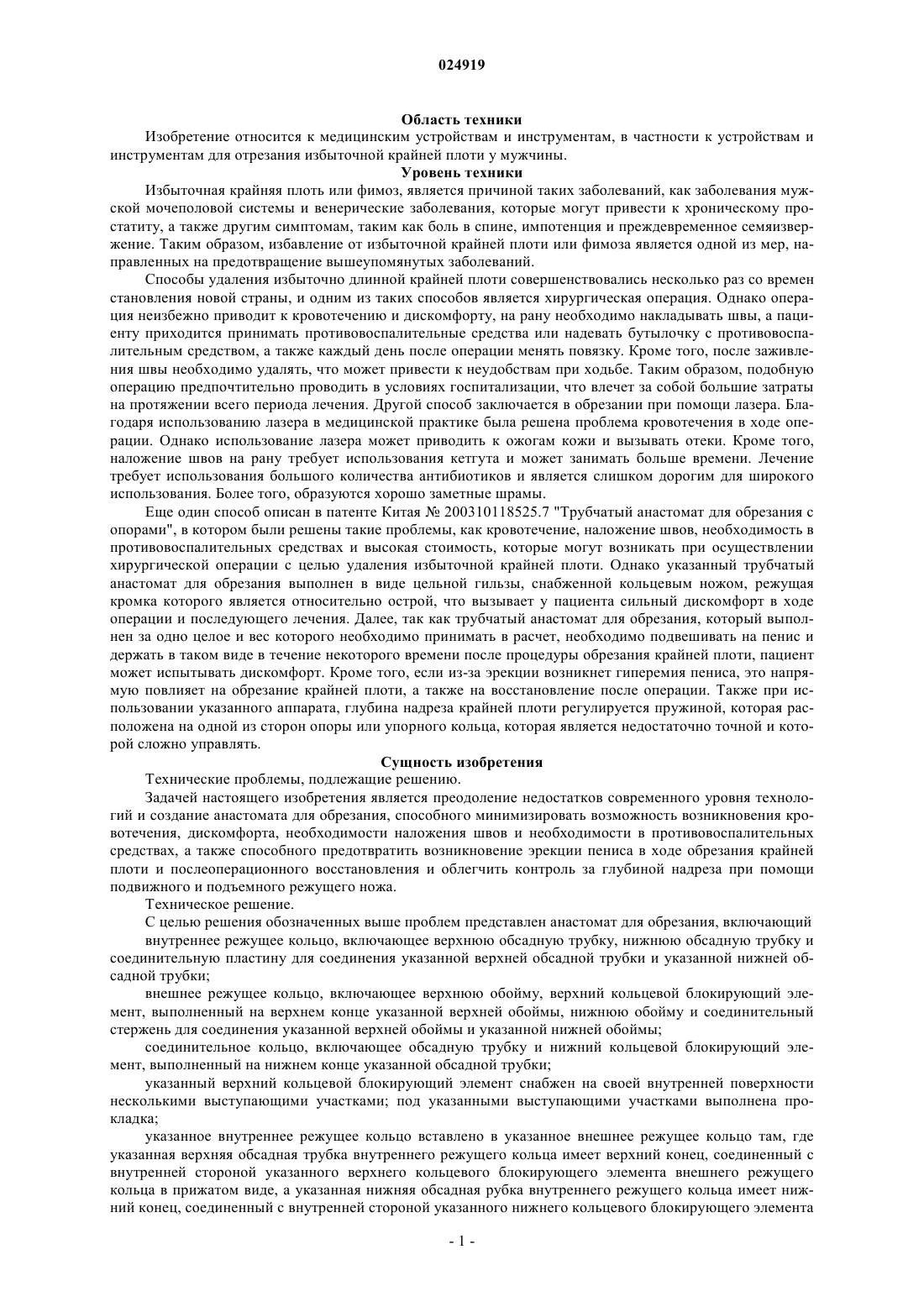

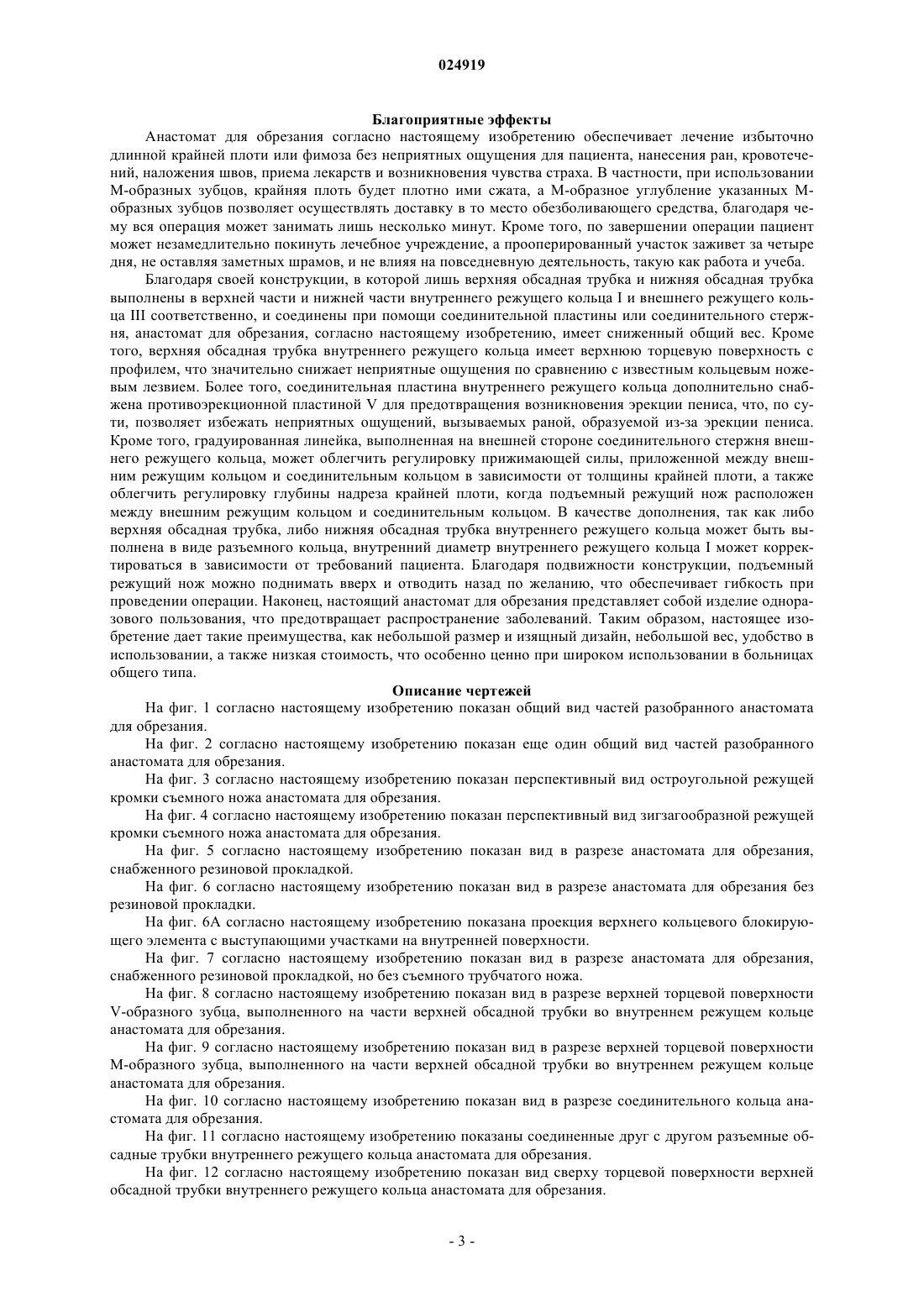

Изобретение обеспечивает анастомат для обрезания, относящийся к медицинской аппаратуре и инструменту для обрезания лишней крайней плоти пениса. Анастомат для обрезания согласно настоящему изобретению включает внутреннее режущее кольцо, поднимающийся трубчатый нож,внешнее режущее кольцо, соединительное кольцо и съемную противоэрекционную пластину,расположенную на внутренней стороне соединительной пластины внутреннего режущего кольца. Внутреннее режущее кольцо вставлено во внешнее режущее кольцо, а поднимающийся трубчатый нож вставлен между внутренним режущим кольцом и внешним режущим кольцом; ножка трубки на трубчатом ноже вставлена в дугообразную канавку на нижнем кольцевом блокирующем элементе соединительного кольца и затем соединяется с вращающимся хомутом на режущем трубчатом ноже; внешнее режущее кольцо соединено с соединительным кольцом с возможностью отделения. Настоящее изобретение обладает преимуществом, заключающимся в том, что оно обеспечивает лечение, которое может быть завершено в течение нескольких минут, без неприятных ощущения для пациента, нанесения ран, кровотечений, наложения швов, приема лекарств и возникновения чувства страха. Кроме того, по завершении операции, пациент может незамедлительно покинуть лечебное учреждение, а на прооперированном участке не останется заметных шрамов, что не понесет за собой воздействия на повседневную деятельность, такую как работа и учеба.(71)(73) Заявитель и патентовладелец: ВУХУ СННДА МЕДИКАЛ ТРИТМЕНТ ЭППЛАЙЕНС ТЕКНОЛОДЖИ КО., ЛТД. (CN) Область техники Изобретение относится к медицинским устройствам и инструментам, в частности к устройствам и инструментам для отрезания избыточной крайней плоти у мужчины. Уровень техники Избыточная крайняя плоть или фимоз, является причиной таких заболеваний, как заболевания мужской мочеполовой системы и венерические заболевания, которые могут привести к хроническому простатиту, а также другим симптомам, таким как боль в спине, импотенция и преждевременное семяизвержение. Таким образом, избавление от избыточной крайней плоти или фимоза является одной из мер, направленных на предотвращение вышеупомянутых заболеваний. Способы удаления избыточно длинной крайней плоти совершенствовались несколько раз со времен становления новой страны, и одним из таких способов является хирургическая операция. Однако операция неизбежно приводит к кровотечению и дискомфорту, на рану необходимо накладывать швы, а пациенту приходится принимать противовоспалительные средства или надевать бутылочку с противовоспалительным средством, а также каждый день после операции менять повязку. Кроме того, после заживления швы необходимо удалять, что может привести к неудобствам при ходьбе. Таким образом, подобную операцию предпочтительно проводить в условиях госпитализации, что влечет за собой большие затраты на протяжении всего периода лечения. Другой способ заключается в обрезании при помощи лазера. Благодаря использованию лазера в медицинской практике была решена проблема кровотечения в ходе операции. Однако использование лазера может приводить к ожогам кожи и вызывать отеки. Кроме того,наложение швов на рану требует использования кетгута и может занимать больше времени. Лечение требует использования большого количества антибиотиков и является слишком дорогим для широкого использования. Более того, образуются хорошо заметные шрамы. Еще один способ описан в патенте Китая 200310118525.7 "Трубчатый анастомат для обрезания с опорами", в котором были решены такие проблемы, как кровотечение, наложение швов, необходимость в противовоспалительных средствах и высокая стоимость, которые могут возникать при осуществлении хирургической операции с целью удаления избыточной крайней плоти. Однако указанный трубчатый анастомат для обрезания выполнен в виде цельной гильзы, снабженной кольцевым ножом, режущая кромка которого является относительно острой, что вызывает у пациента сильный дискомфорт в ходе операции и последующего лечения. Далее, так как трубчатый анастомат для обрезания, который выполнен за одно целое и вес которого необходимо принимать в расчет, необходимо подвешивать на пенис и держать в таком виде в течение некоторого времени после процедуры обрезания крайней плоти, пациент может испытывать дискомфорт. Кроме того, если из-за эрекции возникнет гиперемия пениса, это напрямую повлияет на обрезание крайней плоти, а также на восстановление после операции. Также при использовании указанного аппарата, глубина надреза крайней плоти регулируется пружиной, которая расположена на одной из сторон опоры или упорного кольца, которая является недостаточно точной и которой сложно управлять. Сущность изобретения Технические проблемы, подлежащие решению. Задачей настоящего изобретения является преодоление недостатков современного уровня технологий и создание анастомата для обрезания, способного минимизировать возможность возникновения кровотечения, дискомфорта, необходимости наложения швов и необходимости в противовоспалительных средствах, а также способного предотвратить возникновение эрекции пениса в ходе обрезания крайней плоти и послеоперационного восстановления и облегчить контроль за глубиной надреза при помощи подвижного и подъемного режущего ножа. Техническое решение. С целью решения обозначенных выше проблем представлен анастомат для обрезания, включающий внутреннее режущее кольцо, включающее верхнюю обсадную трубку, нижнюю обсадную трубку и соединительную пластину для соединения указанной верхней обсадной трубки и указанной нижней обсадной трубки; внешнее режущее кольцо, включающее верхнюю обойму, верхний кольцевой блокирующий элемент, выполненный на верхнем конце указанной верхней обоймы, нижнюю обойму и соединительный стержень для соединения указанной верхней обоймы и указанной нижней обоймы; соединительное кольцо, включающее обсадную трубку и нижний кольцевой блокирующий элемент, выполненный на нижнем конце указанной обсадной трубки; указанный верхний кольцевой блокирующий элемент снабжен на своей внутренней поверхности несколькими выступающими участками; под указанными выступающими участками выполнена прокладка; указанное внутреннее режущее кольцо вставлено в указанное внешнее режущее кольцо там, где указанная верхняя обсадная трубка внутреннего режущего кольца имеет верхний конец, соединенный с внутренней стороной указанного верхнего кольцевого блокирующего элемента внешнего режущего кольца в прижатом виде, а указанная нижняя обсадная рубка внутреннего режущего кольца имеет нижний конец, соединенный с внутренней стороной указанного нижнего кольцевого блокирующего элемента соединительного кольца в прижатом виде; указанная нижняя обойма внешнего режущего кольца соединена с указанной обсадной трубкой соединительного кольца с возможностью отделения; имеется промежуток для размещения крайней плоти между указанным внутренним режущим кольцом и указанным внешним режущим кольцом; где подъемный режущий трубчатый нож для обрезания крайней плоти включает режущую обсадную трубку; спиральную канавку, выполненную на стенке указанной режущей обсадной трубки; ножку трубки, выполненную на нижнем конце указанной режущей обсадной трубки; и вращающийся хомут,соединенный с указанной ножкой трубки; указанный подъемный режущий трубчатый нож вставлен между указанным внутренним режущим кольцом и указанным внешним режущим кольцом; указанная ножка трубки вставляется через дугообразную канавку на указанном нижнем кольцевом блокирующем элементе в соединительное кольцо, и затем соединяется с указанным вращающимся хомутом на режущем трубчатом ноже. Указанная соединительная пластина внутреннего режущего кольца снабжена на своей внешней поверхности выступающей защелкой, подогнанной к спиральной канавке, выполненной на стенке режущей обсадной трубки. Указанная режущая обсадная трубка подъемного режущего трубчатого ножа имеет конец, снабженный остроугольной режущей кромкой или зигзагообразной режущей кромкой, которая подогнана к внутренней стороне указанного верхнего кольцевого блокирующего элемента внешнего режущего кольца, или к резиновой прокладке, выполненной в указанном верхнем кольцевом блокирующем элементе внешнего режущего кольца, в прижатом виде. Указанная режущая обсадная трубка подъемного режущего трубчатого ножа имеет внутренний диаметр, равный внешнему диаметру указанной верхней обсадной трубки и нижней обсадной трубки в указанном внутреннем режущем кольце. Указанный соединительный стержень снабжен на своей внешней поверхности градуированной линейкой, цифровой линейкой и сигнальным устройством. Внешняя стенка указанной нижней обоймы внешнего режущего кольца и внешняя стенка указанной обсадной трубки соединительного кольца также снабжены градуированными линейками соответственно. Указанная цифровая линейка включает растровую цифровую линейку, электромагнитную цифровую линейку и инфракрасную цифровую линейку. Указанное сигнальное устройство включает монтажную плату, на которой выполнены микросхема памяти и микросхема речи для оповещения и напоминания, а указанная микросхема речи используется для оповещения о ситуации, когда указанная нижняя обойма внешнего режущего кольца соединена с указанной обсадной трубкой соединительного кольца слишком плотно, и/или для передачи информации о процессе лечения. На указанной верхней обсадной трубке внутреннего режущего кольца равномерно распределены несколько плоских зубцов, выполненных в виде профиля на его торцевой поверхности, которые подогнаны к внутренней стороне указанного верхнего кольцевого блокирующего элемента внешнего режущего кольца, или к резиновой прокладке, выполненной в указанном верхнем кольцевом блокирующем элементе, в прижатом виде. Указанная верхняя трубка кожуха внутреннего режущего кольца имеет верхний конец, участок которого выполнен в виде -образного или М-образного зубца, подогнанного к внутренней стороне указанного верхнего кольцевого блокирующего элемента внешнего режущего кольца, или к резиновой шайбе, выполненной в указанном верхнем кольцевом блокирующем элементе, в прижатом виде. Каждая из указанных верхних обсадных трубок и нижних обсадных трубок внутреннего режущего кольца формирует кольцевую разъемную обсадную трубку, состоящую из нескольких сегментов в виде дугообразных пластин, соединенных друг с другом путем защелкивания; способная к разрыванию полоска, способная разрываться в продольном направлении, выполнена на стенке трубки каждой из указанных верхних обсадных трубок и нижних обсадных трубок внутреннего режущего кольца. Указанное внешнее режущее кольцо и указанное соединительное кольцо соединены друг с другом при помощи резьбы или посредством зажатия защелки, выполненной на внешней стенке указанного внешнего режущего кольца, с щелью, выполненной на указанном соединительном кольце, или путем зацепления собачки, выполненной на указанном внешнем режущем кольце, с резьбой, выполненной на указанном соединительном кольце, собачка которого может разрываться. Указанный анастомат для обрезания дополнительно включает съемную противоэрекционную пластину с несколькими равномерно распределенными выступающими участками, выполненную на внутренней стороне указанной соединительной пластины внутреннего режущего кольца; На поверхности каждого указанного внутреннего режущего кольца, внешнего режущего кольца и соединительного кольца выполнены насеченные профили. Благоприятные эффекты Анастомат для обрезания согласно настоящему изобретению обеспечивает лечение избыточно длинной крайней плоти или фимоза без неприятных ощущения для пациента, нанесения ран, кровотечений, наложения швов, приема лекарств и возникновения чувства страха. В частности, при использовании М-образных зубцов, крайняя плоть будет плотно ими сжата, а М-образное углубление указанных Мобразных зубцов позволяет осуществлять доставку в то место обезболивающего средства, благодаря чему вся операция может занимать лишь несколько минут. Кроме того, по завершении операции пациент может незамедлительно покинуть лечебное учреждение, а прооперированный участок заживет за четыре дня, не оставляя заметных шрамов, и не влияя на повседневную деятельность, такую как работа и учеба. Благодаря своей конструкции, в которой лишь верхняя обсадная трубка и нижняя обсадная трубка выполнены в верхней части и нижней части внутреннего режущего кольца I и внешнего режущего кольца III соответственно, и соединены при помощи соединительной пластины или соединительного стержня, анастомат для обрезания, согласно настоящему изобретению, имеет сниженный общий вес. Кроме того, верхняя обсадная трубка внутреннего режущего кольца имеет верхнюю торцевую поверхность с профилем, что значительно снижает неприятные ощущения по сравнению с известным кольцевым ножевым лезвием. Более того, соединительная пластина внутреннего режущего кольца дополнительно снабжена противоэрекционной пластиной V для предотвращения возникновения эрекции пениса, что, по сути, позволяет избежать неприятных ощущений, вызываемых раной, образуемой из-за эрекции пениса. Кроме того, градуированная линейка, выполненная на внешней стороне соединительного стержня внешнего режущего кольца, может облегчить регулировку прижимающей силы, приложенной между внешним режущим кольцом и соединительным кольцом в зависимости от толщины крайней плоти, а также облегчить регулировку глубины надреза крайней плоти, когда подъемный режущий нож расположен между внешним режущим кольцом и соединительным кольцом. В качестве дополнения, так как либо верхняя обсадная трубка, либо нижняя обсадная трубка внутреннего режущего кольца может быть выполнена в виде разъемного кольца, внутренний диаметр внутреннего режущего кольца I может корректироваться в зависимости от требований пациента. Благодаря подвижности конструкции, подъемный режущий нож можно поднимать вверх и отводить назад по желанию, что обеспечивает гибкость при проведении операции. Наконец, настоящий анастомат для обрезания представляет собой изделие одноразового пользования, что предотвращает распространение заболеваний. Таким образом, настоящее изобретение дает такие преимущества, как небольшой размер и изящный дизайн, небольшой вес, удобство в использовании, а также низкая стоимость, что особенно ценно при широком использовании в больницах общего типа. Описание чертежей На фиг. 1 согласно настоящему изобретению показан общий вид частей разобранного анастомата для обрезания. На фиг. 2 согласно настоящему изобретению показан еще один общий вид частей разобранного анастомата для обрезания. На фиг. 3 согласно настоящему изобретению показан перспективный вид остроугольной режущей кромки съемного ножа анастомата для обрезания. На фиг. 4 согласно настоящему изобретению показан перспективный вид зигзагообразной режущей кромки съемного ножа анастомата для обрезания. На фиг. 5 согласно настоящему изобретению показан вид в разрезе анастомата для обрезания,снабженного резиновой прокладкой. На фиг. 6 согласно настоящему изобретению показан вид в разрезе анастомата для обрезания без резиновой прокладки. На фиг. 6 А согласно настоящему изобретению показана проекция верхнего кольцевого блокирующего элемента с выступающими участками на внутренней поверхности. На фиг. 7 согласно настоящему изобретению показан вид в разрезе анастомата для обрезания,снабженного резиновой прокладкой, но без съемного трубчатого ножа. На фиг. 8 согласно настоящему изобретению показан вид в разрезе верхней торцевой поверхностиV-образного зубца, выполненного на части верхней обсадной трубки во внутреннем режущем кольце анастомата для обрезания. На фиг. 9 согласно настоящему изобретению показан вид в разрезе верхней торцевой поверхности М-образного зубца, выполненного на части верхней обсадной трубки во внутреннем режущем кольце анастомата для обрезания. На фиг. 10 согласно настоящему изобретению показан вид в разрезе соединительного кольца анастомата для обрезания. На фиг. 11 согласно настоящему изобретению показаны соединенные друг с другом разъемные обсадные трубки внутреннего режущего кольца анастомата для обрезания. На фиг. 12 согласно настоящему изобретению показан вид сверху торцевой поверхности верхней обсадной трубки внутреннего режущего кольца анастомата для обрезания. Условные обозначения: 1 - верхняя обсадная трубка; 2 - нижняя обсадная трубка; 3 - соединительная пластина; 4 - резиновая прокладка; 5 - верхняя обойма; 6 - верхний кольцевой блокирующий элемент; 6-1 - выступающий участок; 7 - нижняя обойма; 8 - соединительный стержень; 9 - обсадная трубка; 10 - нижний кольцевой блокирующий элемент; 11 - профиль; 12 - плоский зубец; 12 а - -образный зубец; 12b - М-образный зубец; 13 - выступающая защелка; 14 - спиральная канавка; 15 - градуированная линейка; 16 - дугообразная канавка; 17 - градуированная линейка; 17-1 - цифровая линейка; 17-2 - сигнальное устройство; 18 - разъемная обсадная трубка; 19 - дугообразная пластина; 20 - застежка-защелка; 21 - остроугольная режущая кромка; 21 а - зигзагообразная режущая кромка; 22 - резьба; 23 - зазор; 24 - режущая обсадная трубка; 25 - ножка трубки; 26 - вращающийся хомут; 27 - способная к разрыванию полоска;II - подъемный режущий трубчатый нож;V - противоэрекционная пластина. Примеры реализации изобретения Нижеследующие примеры реализации, подробно описанные согласно ссылкам на приложенные чертежи, приведены лишь с целью пояснения настоящего изобретения, а не ограничения его объема. Согласно фиг. 1, 8 и 9 настоящее изобретение относится к анастомату для обрезания, включающему внутреннее режущее кольцо I, содержащее верхний обжимной обод 1 для плотного сжатия подкожной ткани крайней плоти и сосудов крайней плоти вплоть до отмирания, нижний обжимной обод 2 и соединительный стержень 3 для соединения обода 1 и обода 2. Обод 1 имеет верхнюю торцевую поверхность с равномерно распределенными плоскими зубцами 12 различной формы, которые используют для нажатия на обод 1 и каждый из которых может формировать профиль 11 с чередующимися выпуклой формой и вогнутой формой (см. фиг. 1) или формировать -образный зубец 12 а (см. фиг. 9) или М-образный зубец 12b (см. фиг. 8). Кольцо I может быть выполнено в виде цельного кольца или нескольких частей, соединенных друг с другом. Стенки обода 1 и обода 2 кольца I могут быть дополнительно снабжены разрывной полоской 27, при помощи которой можно легко осуществить продольный разрыв. Анастомат для обрезания согласно настоящему примеру реализации дополнительно включает режущий обжимной обод 24 для отрезания избыточной крайней плоти, на стенке которого расположена спиральная канавка 14, а на нижнем конце которого имеется ножка 25, соединенная с поворотным хомутом 26. Обод 24, ножка 25 и хомут 26 соединены друг с другом с образованием подъемного трубчатого режущего ножа II, который можно поднимать вверх и опускать вниз. Анастомат для обрезания согласно настоящему примеру реализации дополнительно включает верхнюю гильзу 5 для фиксации блокирующего элемента, верхний кольцевой блокирующий элемент 6, расположенный на верхнем конце обоймы 5, используемой для взаимодействия с ободом 1 кольца I для плотного сжатия крайней плоти до ее отмирания; нижнюю гильзу 7, соединенную с соединительным кольцом; соединительный стержень 8 для соединения гильзы 5 с гильзой 7 и внешнее режущее кольцоIII, содержащее гильзу 5, гильзу 7 и стержень 8. Анастомат для обрезания согласно настоящему примеру реализации дополнительно включает соединительное кольцо IV, содержащее обжимной обод 9, соединяемый с кольцом III и плотно защелкивающий кольцо I; нижний кольцевой блокирующий элемента 10, расположенный на нижнем конце обода 9. Анастомат для обрезания согласно настоящему примеру реализации дополнительно включает съемную противоэрекционную пластину V, расположенную на внутренней стороне соединительной пластины 3 внутреннего режущего кольца I (см. фиг. 6). Согласно фиг. 1-12 внутреннее режущее кольцо I вставлено во внешнее режущее кольцо III таким образом, что верхняя торцевая поверхность обода 1 внутреннего режущего кольца I может быть соединена с внутренней стороной верхнего кольцевого блокирующего элемента 6 внешнего режущего кольцаIII с плотным прижатием к ней, а нижняя торцевая поверхность обода 2 внутреннего режущего кольца I может быть соединена с внутренней стороной нижнего кольцевого блокирующего элемента 10 соединительного кольца IV с плотным прижатием к ней. Между внутренним режущим кольцом I и внешним режущим кольцом III установлен подъемный трубчатый режущий нож II, который можно поднимать и опускать таким образом, что ножка 25, расположенная на нижнем конце подъемного трубчатого режущего ножа II, может проходить по дугообразной канавке 16, выполненной на нижнем кольцевом блокирующем элементе 10 соединительного кольца IV, а затем быть соединена с поворотным хомутом 26, расположенным на подъемном трубчатом режущем ноже II, причем соединение между гильзой 7 внешнего режущего кольца III и ободом 9 соединительного кольца IV является разъемным. В другом случае, проиллюстрированном на фиг. 2, 7, 8, 9, в вышеописанном примере реализации может быть не предусмотрен подъемный трубчатый режущий нож II. Обод 1 внутреннего режущего кольца I согласно настоящему изобретению имеет торцевую поверхность, по которой равномерно распределены плоские зубцы 12, формирующие профиль 11 с чередующейся выпуклой и вогнутой формой или формирующие V-образный зубец 12 а или М-образный зубец 12b. V-образный зубец 12 а или М-образный зубец 12b подогнаны к внутренней стороне верхнего кольцевого блокирующего элемента 6 внутреннего режущего кольца III или к резиновой кольцевой прокладке 4, расположенной в верхнем кольцевом блокирующем элементе 6, путем плотного прижатия к ним,что позволяет сжимать клетки, ткани и сосуды у основания избыточной крайней плоти вплоть до ее отмирания. Согласно настоящему изобретению соединительная пластина 3 внутреннего режущего кольца I снабжена на своей внешней поверхности выступающей защелкой 13, которая может быть подогнана к спиральной канавке 14, выполненной на стенке обода 24 подъемного трубчатого режущего ножа II, благодаря чему можно поднимать или опускать этот нож II. При использовании противоэрекционная пластина V, снабженная выступающими участками, должна быть вставлена с внутренней стороны соединительной пластины 3 внутреннего режущего кольца I на ночь для стимулирования внешней поверхности пениса для предотвращения его эрекции. Для того чтобы точно контролировать глубину надреза и глубину сжатия крайней плоти, настоящее изобретение предусматривает градуированную линейку 17, показывающую глубину сжатия и расположенную на внешней стороне соединительного стержня 8 внешнего режущего кольца III либо на внешней стенке гильзы 7 внешнего режущего кольца III. Кроме того, возможно использование градуированной линейки 15, показывающей глубину надреза крайней плоти и расположенной на внешней стенке обода 9 соединительного кольца IV вдоль длины его окружности. В соответствии с фиг. 3 и 4 согласно настоящему изобретению один конец обода 24 подъемного трубчатого режущего ножа II может быть выполнен в виде остроугольной режущей кромки 21 или зигзагообразной режущей кромки 21 а. Один из концов кромки 21 или кромки 21 а позволяет нажимать на внутреннюю сторону верхнего кольцевого блокирующего элемента 6 прижимающей части с целью обрезания крайней плоти, или, наоборот, не нажимать на указанную внутреннюю сторону с целью их возврата в исходное положение. В другом варианте остроугольная режущая кромка 21 или зигзагообразная режущая кромка 21 а позволяют нажимать на прокладку 4 в верхнем кольцевом блокирующем элементе 6 с целью обрезания крайней плоти, или, наоборот, не нажимать на прокладку 4 с целью их возврата в исходное положение. Согласно настоящему изобретению подъемный трубчатый режущий нож II, который можно поднимать и опускать, снабжен режущим обжимным ободом 24, внутренний диаметр которой равен внешнему диаметру обода 1 или обода 2 внутреннего режущего кольца I. Согласно настоящему изобретению прижимающая часть и соединительное кольцо IV могут быть соединены друг с другом при помощи резьбы 22. Согласно настоящему изобретению должен оставаться зазор 23 между ободом 1, ободом 2, соединительной пластиной 3 внутреннего режущего кольца I с одной стороны и гильзой 5, гильзой 7 и соединительным стержнем 8 внешнего режущего кольца III с другой стороны для размещения в этом зазоре крайней плоти. Согласно фиг. 7 и 11 настоящий пример реализации отличается от первого примера реализации тем,что обод 1 и обод 2 внутреннего режущего кольца I могут быть выполнены в виде разъемного обжимного обода 18, содержащей четыре сегмента в виде дугообразных пластин 19, соединенных другс другом при помощи защелкивающихся соединителей 20. Кроме того, стенки обода 1 и обода 2 внутреннего режущего кольца I снабжены разрывной полоской 27, при помощи которой можно легко осуществить продольный разрыв. Настоящий пример реализации также отличается от первого примера реализации тем, что защелка,расположенная на внешней стенке прижимающей части, должна быть зафиксирована в выемке, расположенной на соединительном кольце, благодаря чему прижимающая часть может быть соединена с соединительным кольцом путем защелкивания. Кроме того, настоящий пример реализации отличается от первого примера реализации тем, что прижимающая часть соединена с соединительным кольцом IV таким образом, что собачка, расположенная на внешнем режущем кольце III, и резьба, выполненная на соединительном кольце IV, соответствуют друг другу; причем указанная собачка способна разрываться, благодаря чему предотвращается повторное использование указанных режущих устройств, которое могло бы привести к распространению заболеваний. Таким образом, вся совокупность указанных режущих устройств попадает под разряд изделий разового пользования. При использовании внутреннее режущее кольцо I, подъемный режущий трубчатый нож II, соединительное кольцо IV размещены снаружи пениса, а избыточную крайнюю плоть выворачивают таким образом, чтобы она покрывала внешнюю сторону обода 1 внутреннего режущего кольца I, а затем внешнее режущее кольцо III соединяют с внутренним режущим кольцом I при помощи резьбы или защелки. В это время профиль 11 V-образного зубца и М-образного зубца на поверхности плоских зубцов 12 постепенно прижимается к внутренней стороне верхнего кольцевого блокирующего элемента 6 внешнего режущего кольца III или к прокладке 4, расположенной на внутренней стороне верхнего кольцевого блокирующего элемента 6, с целью постепенного выдавливания основания избыточной крайней плоти в направлении между ними и замедления циркуляции крови в ней. Наконец, поворачивают хомут 26, расположенный на нижнем конце подъемного режущего трубчатого ножа II, что позволяет спиральной канавке 14 на ободе 24 вступить во взаимодействие с выступающей защелкой, расположенной на внешней стенке соединительной пластины внутреннего режущего кольца I. При этом обод 24 поднимается вдоль спиральной канавки 14 с целью отрезания омертвевшей крайней плоти при помощи остроугольной режущей кромки 21 или зигзагообразной режущей кромки 21 а,выполненных на конце обода 24. После этого, поворачивают хомут 26 в обратную сторону с целью отведения обода 24 с завершением процесса обрезания крайней плоти. В другом варианте подъемный трубчатый режущий нож II может быть полностью снят через несколько дней после того, как избыточная крайняя плоть была сжата у ее основания, когда сжатая крайняя плоть постепенно омертвевает и отделяется от пениса автоматически. После того, как избыточная крайняя плоть обрезана подъемным режущим трубчатым ножом II, или в ходе процесса обрезания, или на этапе заживления, противоэрекционная пластина V, снабженная выступающими участками для стимуляции пениса, должна быть вставлена между кожей пениса и внутренней стороной обода 1 обода 2 и соединительной пластины 3 внутреннего режущего кольца I во избежание возникновения эрекции, которая может удлинить пенис. Кроме того, на внешней стороне соединительного стержня 8 внешнего режущего кольца III и обода 9 соединительного кольца IV в целях контроля и регулирования требуемой глубины надреза крайней плоти предусмотрена шкала. При использовании настоящее изобретение не причиняет боли и не оставляет заметного шрама. Вместо этого, оно обеспечивает точное положение, в котором кольца будут находиться относительно оперируемого участка, а также обеспечивает более быстрое заживление. Лечение на основе настоящего изобретения подходит для детей, молодежи и пожилых людей. Кроме того, тип анастомата можно подобрать в зависимости от реального размера головки пениса. Далее, использование анастомата для обрезания согласно настоящему изобретению не влияет на повседневную деятельность, такую как работа и учеба, и является настолько простым, что может осуществляться без особой подготовки, что позволяет проводить лечение на основе настоящего изобретения даже в мини-клинике. Еще одним преимуществом настоящего изобретения является низкая цена. Общая стоимость за весь период лечения, включая операцию, противовоспалительное лечение и т.д., составляет всего 160-200 юаней, что приемлемо для широкого круга пользователей. Промышленная применимость Настоящее изобретение обеспечивает анастомат для обрезания. Благодаря своей конструкции, в которой лишь верхняя обсадная трубка и нижняя обсадная трубка выполнены в верхней части и нижней части внутреннего режущего кольца I и внешнего режущего кольца III соответственно и соединены при помощи соединительной пластины или соединительного стержня, анастомат для обрезания имеет сниженный вес. Кроме того, верхняя обсадная трубка внутреннего режущего кольца I имеет верхнюю торцевую поверхность с профилем, что значительно снижает неприятные ощущения по сравнению с известным кольцевым ножевым лезвием. Далее, соединительная пластина внутреннего режущего кольца I до-6 024919 полнительно снабжена противоэрекционной пластиной V для предотвращения возникновения эрекции пениса, что, по сути, позволяет избежать неприятных ощущений, вызываемых раной, которая образуется из-за эрекции пениса. Кроме того, градуированная шкала, выполненная на внешней стороне соединительного стержня внешнего режущего кольца III, может облегчить регулирование прижимающей силы между внешним режущим кольцом III и соединительным кольцом IV в зависимости от толщины крайней плоти, а также облегчить регулировку глубины надреза крайней плоти, когда подъемный режущий ножII расположен между внешним режущим кольцом III и соединительным кольцом IV. В дополнение, так как либо верхняя обсадная трубка, либо нижняя обсадная трубка внутреннего режущего кольца I может быть выполнена в виде разъемного кольца, внутренний диаметр внутреннего режущего кольца I может корректироваться в зависимости от требований пациента. Благодаря подвижности конструкции, подъемный режущий нож можно поднимать вверх и отводить назад по желанию, что обеспечивает гибкость обработки при проведении операции. Наконец, настоящий анастомат для обрезания представляет собой изделие одноразового пользования, что предотвращает распространение заболеваний. Таким образом,настоящее изобретение дает такие преимущества, как небольшой размер и изящный дизайн, небольшой вес, удобство в использовании, а также низкая стоимость и соответствует условию промышленной применимости. Несмотря на то что настоящее изобретение детально показано и описано со ссылкой на примерные варианты его выполнения, специалист, сведущий в определенной области техники, может легко понять,что различные изменения и модификации изобретения могут быть выполнены, если они не выходят за рамки технических принципов настоящего изобретения, которые также должны быть включены в объем защиты настоящего изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Анастомат для обрезания, включающий внутреннее режущее кольцо (I), содержащее верхний обжимной обод (1), нижний обжимной обод(2) и соединительную пластину (3) для соединения верхнего (3) и нижнего (2) обжимных ободов; внешнее режущее кольцо (III), включающее верхнюю гильзу (5), верхний кольцевой блокирующий элемент (6), расположенный на верхнем конце верхней гильзы (5), нижнюю гильзу (7) и соединительный стержень (8) для соединения верхней гильзы (5) и нижней гильзы (7); соединительное кольцо (IV), включающее обжимной обод (9) и нижний кольцевой блокирующий элемент (10), расположенный на нижнем конце указанного обжимного обода (9),причм верхний кольцевой блокирующий элемент (6) содержит на своей внутренней поверхности выступающие участки (6-1); внутреннее режущее кольцо (I) вставлено во внешнее режущее кольцо (III), верхний обжимной обод (1) внутреннего режущего кольца (I) имеет верхний конец, соединенный с внутренней стороной верхнего кольцевого блокирующего элемента (6) внешнего режущего кольца (III) с прижимом к ней,нижний обжимной обод (2) внутреннего режущего кольца (I) имеет нижний конец, соединенный с внутренней стороной нижнего кольцевого блокирующего элемента (10) соединительного кольца (IV) с прижатием к ней, а нижняя гильза (7) внешнего режущего кольца (III) соединена с обжимным ободом (9) соединительного кольца (IV) с возможностью отсоединения,при этом между внутренним режущим кольцом (I) и внешним режущим кольцом (III) имеется зазор(23) для размещения крайней плоти. 2. Анастомат по п.1, отличающийся тем, что он дополнительно включает подъемный режущий трубчатый нож (II) для обрезания крайней плоти, содержащий режущий обжимной обод (24), спиральную канавку (14), выполненную на стенке режущего обжимного обода (24),ножку (25), расположенную на нижнем конце режущего обжимного обода (24), и поворотный хомут (26),соединенный с ножкой (25),причм подъемный режущий трубчатый нож (II) вставлен между внутренним режущим кольцом (I) и внешним режущим кольцом (III), а ножка (25) подъемного режущего трубчатого ножа (II) вставлена в дугообразную канавку (16), выполненную на нижнем кольцевом блокирующем элементе (10) соединительного кольца (IV) таким образом, что она соединена с поворотным хомутом (26) подъемного режущего трубчатого ножа (II). 3. Анастомат по п.2, отличающийся тем, что соединительная пластина (3) внутреннего режущего кольца (I) содержит на своей внешней поверхности выступающую защелку (13), которая подогнана к спиральной канавке (14), выполненной на стенке режущего обжимного обода (24) подъемного режущего трубчатого ножа (II). 4. Анастомат по п.2, отличающийся тем, что режущий обжимной обод (24) подъемного режущего ножа (II) имеет конец, снабженный остроугольной режущей кромкой (21) или зигзагообразной режущей кромкой (21 а), которые подогнаны к внутренней стороне верхнего кольцевого блокирующего элемента(6) внешнего режущего кольца (III) или к резиновой кольцевой прокладке (4), расположенной в верхнем кольцевом блокирующем элементе (6) внешнего режущего кольца (III) с прижатием к указанным стороне или прокладке. 5. Анастомат по п.4, отличающийся тем, что режущий обжимной обод (24) режущего трубчатого ножа (II) имеет внутренний диаметр, равный внешним диаметрам верхнего обжимного обода (1) и нижнего обжимного обода (2) внутреннего режущего кольца (I). 6. Анастомат по п.4, отличающийся тем, что соединительный стержень (8) снабжен градуированной шкалой (17), цифровой шкалой (17-1) и сигнальным устройством (17-2). 7. Анастомат по п.6, отличающийся тем, что нижняя гильза (7) внешнего режущего кольца (III) и обжимной обод (9) соединительного кольца (IV) также снабжены градуированными шкалами (15), расположенными соответственно на их внешних поверхностях. 8. Анастомат по п.6, отличающийся тем, что цифровая шкала (17-1) включает растровую цифровую шкалу, электромагнитную цифровую шкалу и инфракрасную цифровую шкалу. 9. Анастомат по п.6, отличающийся тем, что сигнальное устройство (17-2) включает монтажную плату, на которой расположена микросхема синтезатора речи для оповещения о ситуации, когда нижняя гильза (7) внешнего режущего кольца (III) соединена с обжимным ободом (9) соединительного кольца(IV) слишком плотно, и/или для выдачи информации о процессе заживления раны. 10. Анастомат по п.1 или 2, отличающийся тем, что плоские зубцы (12) равномерно распределены по торцевой поверхности верхнего обжимного обода (1) внутреннего режущего кольца (I), формируют профиль (11) и подогнаны к внутренней стороне верхнего кольцевого блокирующего элемента (6) внешнего режущего кольца (III) или к резиновой кольцевой прокладке (4), расположенной в верхнем кольцевом блокирующем элементе (6), с прижатием к указанным стороне или прокладке. 11. Анастомат по п.1 или 2, отличающийся тем, что верхний обжимной обод (1) внутреннего режущего кольца (I) имеет верхний конец, участок которого выполнен в виде V-образного зубца (12 а) или Мобразного зубца (12b), которые подогнаны к внутренней стороне верхнего кольцевого блокирующего элемента (6) внешнего режущего кольца (III) или к резиновой кольцевой прокладке (4), расположенной в верхнем кольцевом блокирующем элементе (6) внешнего режущего кольца (III) с прижатием к указанным стороне или прокладке. 12. Анастомат по п.1 или 2, отличающийся тем, что верхний обжимной обод (1) и нижний обжимной обод (2) внутреннего режущего кольца (I) представляют собой разъемные обжимные ободы (18),выполненные в виде кольцевых разъмных обжимных ободов (18), содержащих сегменты в виде дугообразных пластин (19), соединенные друг с другом при помощи защелкивающегося соединителя (20) путем защелкивания, а на стенках этих верхнего обжимного обода (1) и нижнего обжимного обода (2) внутреннего режущего кольца (I) соответственно расположена разрывная полоска (27), выполненная с возможностью разрыва в продольном направлении. 13. Анастомат по п.1 или 2, отличающийся тем, что внешнее режущее кольцо (III) и соединительное кольцо (IV) соединены друг с другом при помощи резьбы (22) или путем зажима защелки, расположенной на внешней стенке внешнего режущего кольца (III), в выемке, выполненной на соединительном кольце (IV), или путем зацепления собачки и резьбы, расположенных соответственно на внешнем режущем кольце (III) и соединительном кольце (IV), причем собачка, расположенная на соединительном кольце (IV), выполнена с возможностью разрыва. 14. Анастомат по п.1 или 2, отличающийся тем, что он дополнительно включает съемную противоэрекционную пластину (V), которая расположена на внутренней стороне соединительной пластины (3) внутреннего режущего кольца (I) и по поверхности которой равномерно распределены выступающие участки. 15. Анастомат по п.1 или 2, отличающийся тем, что на поверхности внутреннего режущего кольца(III), внешнего режущего кольца (I) и соединительного кольца (IV) выполнен насеченный профиль. 16. Анастомат по п.1 или 2, отличающийся тем, что под выступающими участками (6-1) расположена кольцевая прокладка.
