Строительная плита

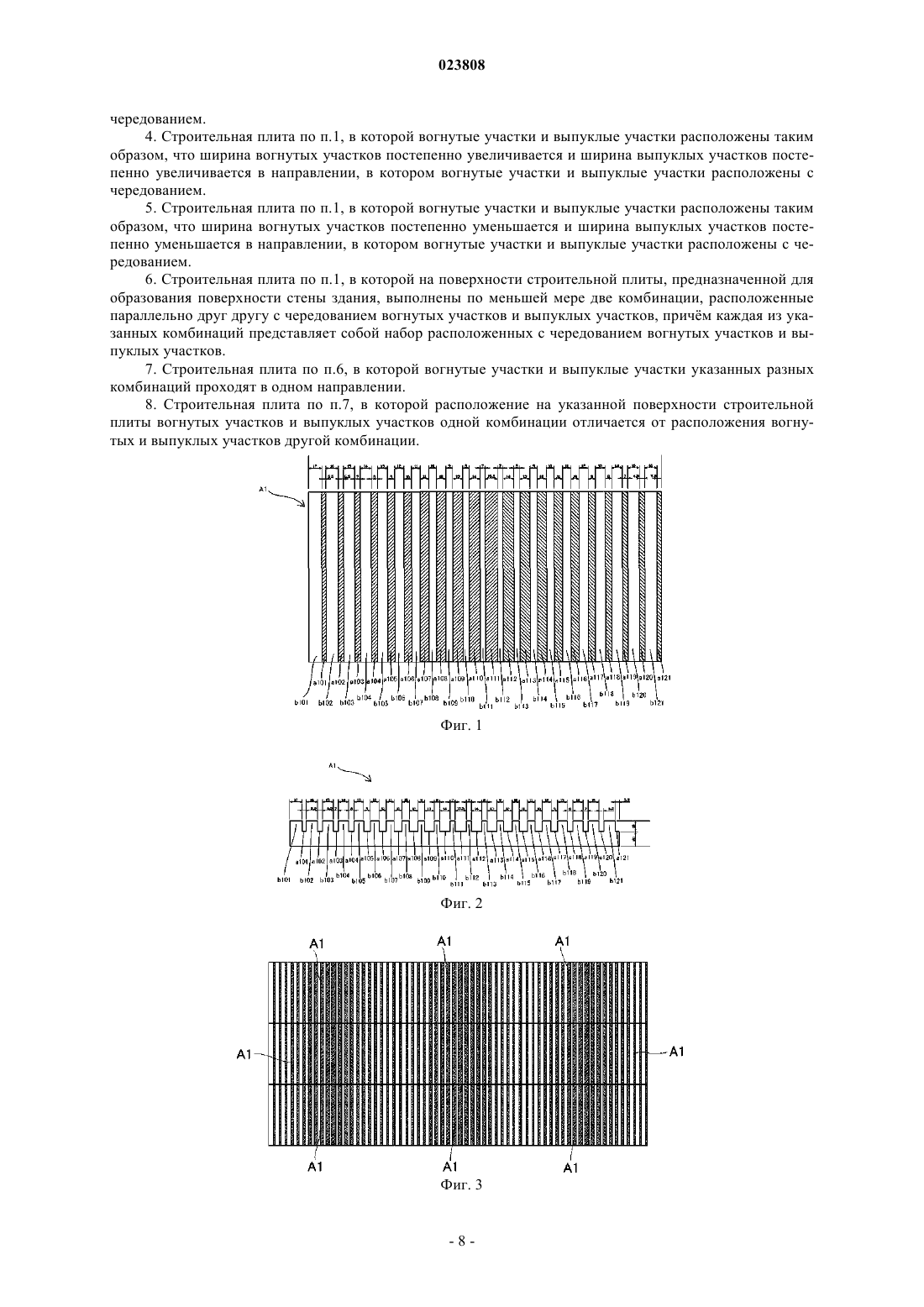

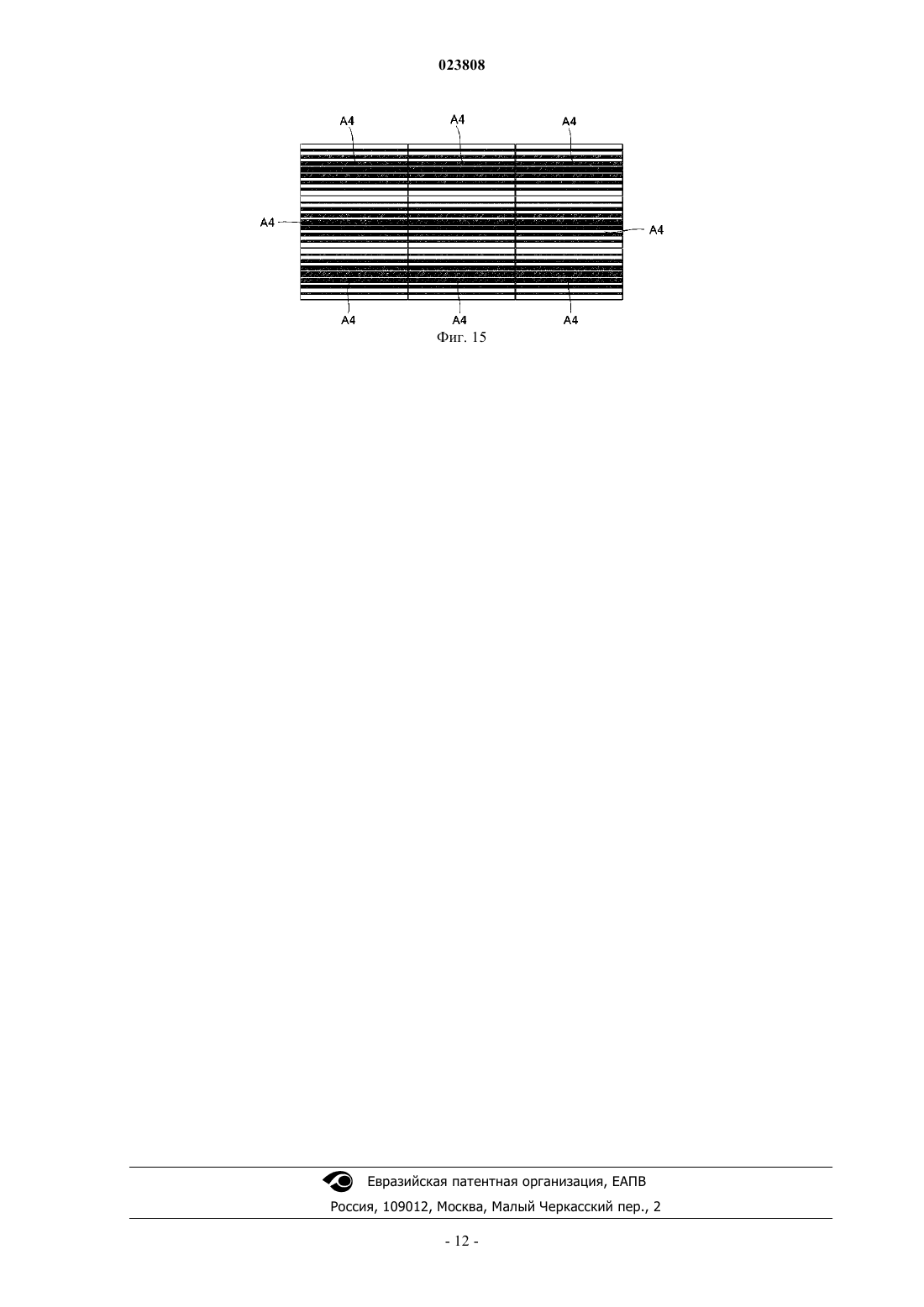

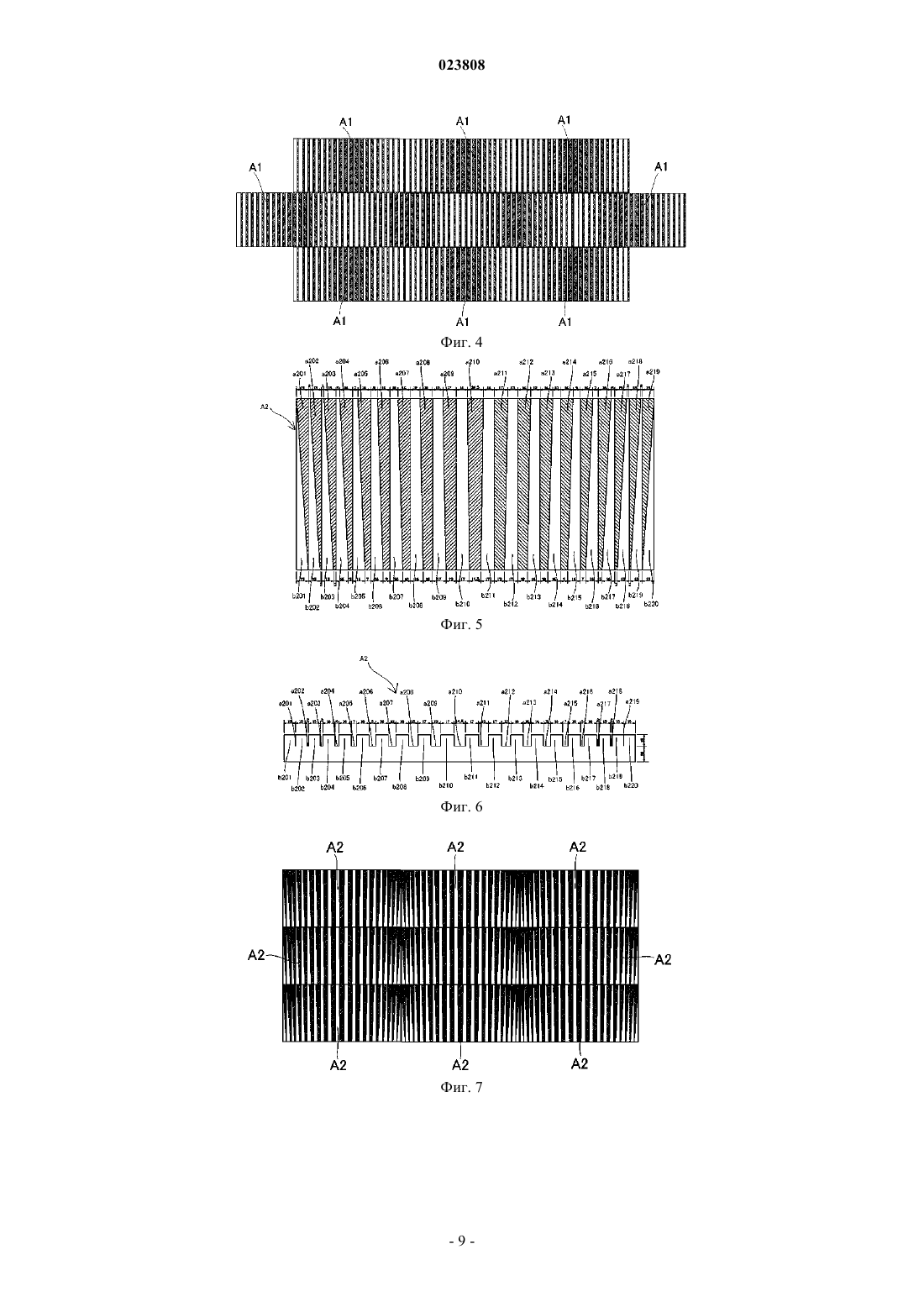

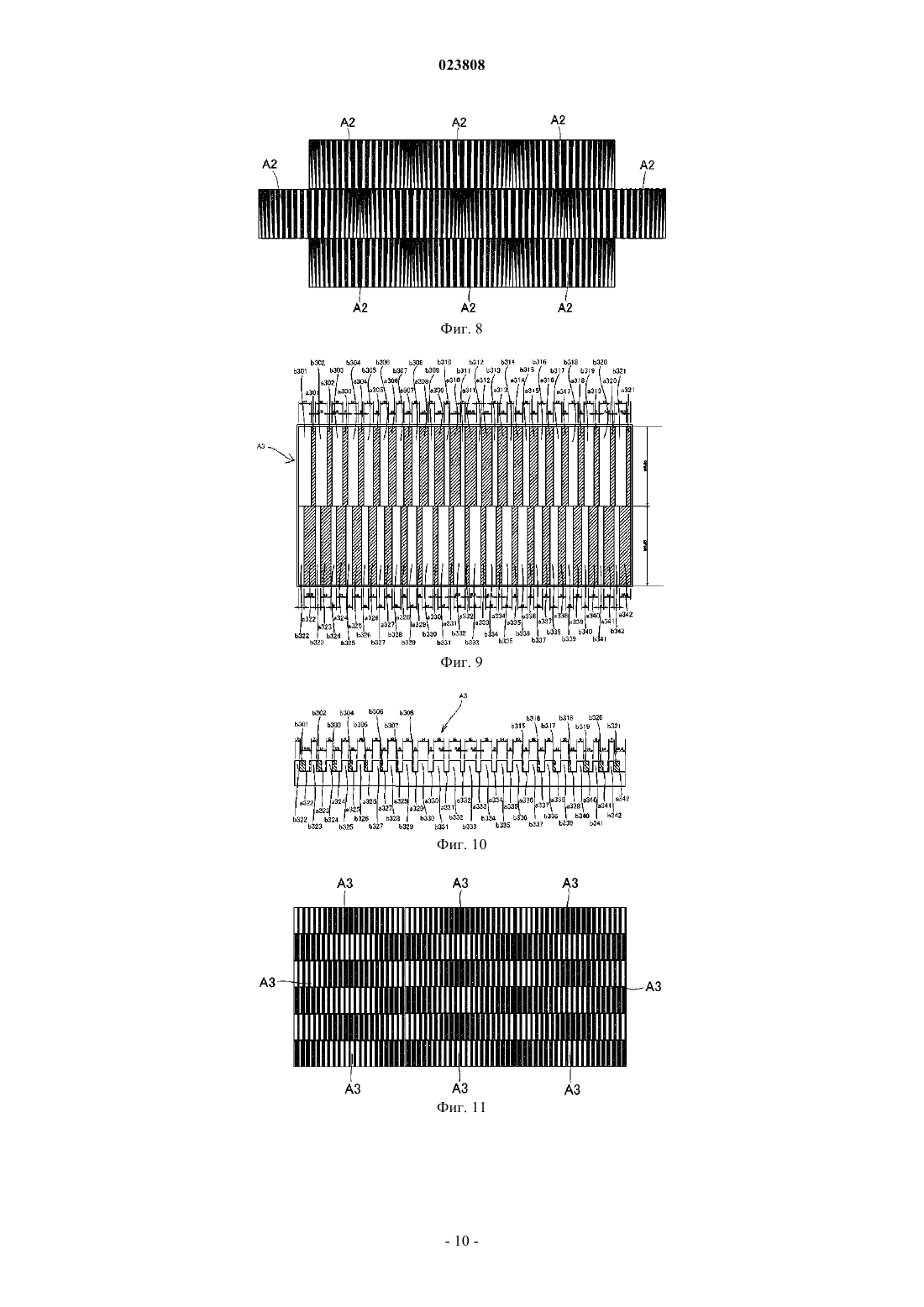

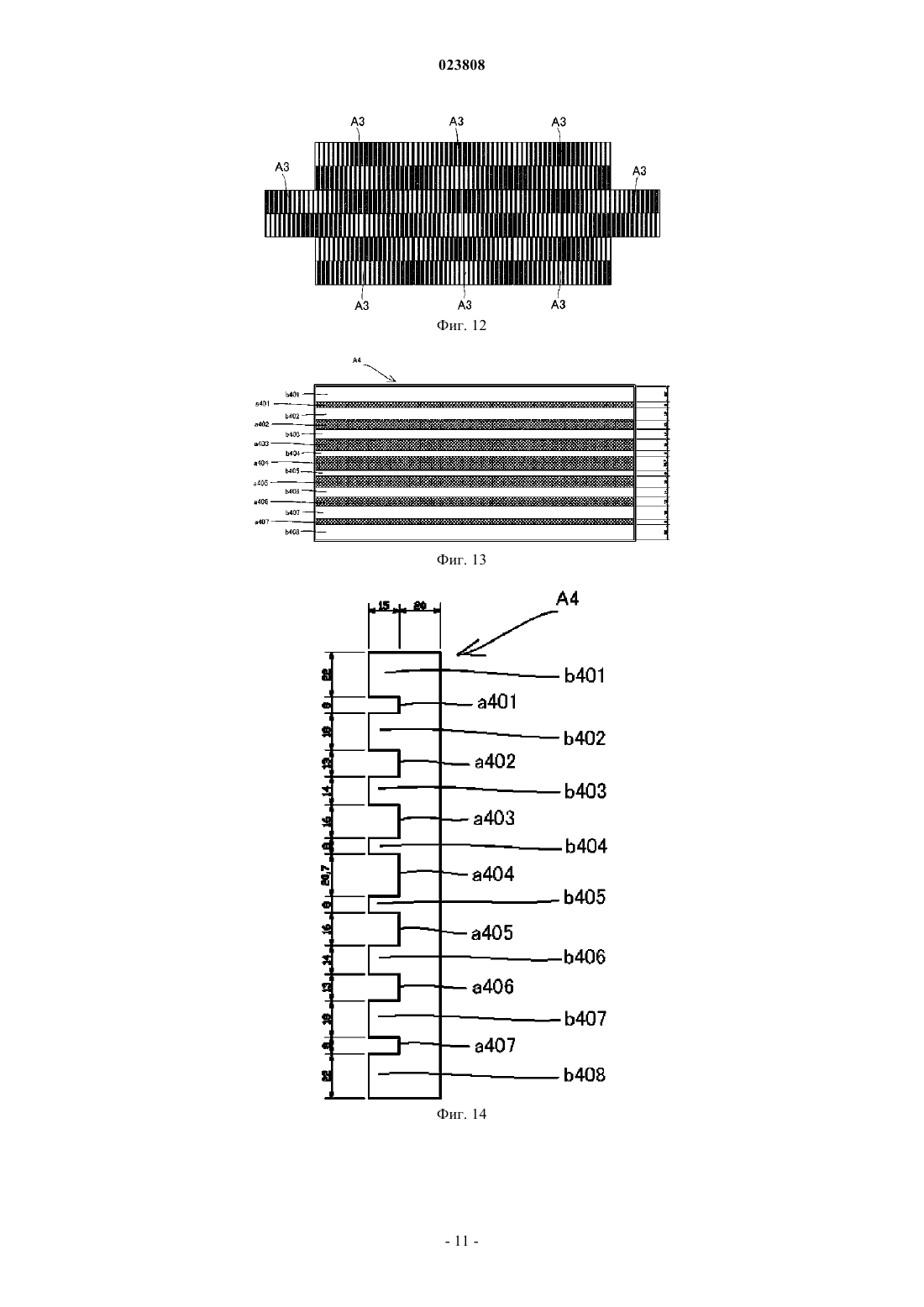

Согласно настоящему изобретению предложена строительная плита, имеющая плоскую форму, в которой вогнутые участки и выпуклые участки выполнены на ее поверхности, причем вогнутые участки и выпуклые участки расположены с чередованием и проходят в одном направлении так, что их ширина в направлении, в котором они расположены с чередованием, постепенно изменяется. Является предпочтительным, что вогнутые участки и выпуклые участки расположены таким образом, что ширина вогнутых участков постепенно увеличивается или уменьшается, а ширина выпуклых участков постепенно уменьшается или увеличивается в направлении, в котором вогнутые участки и выпуклые участки расположены с чередованием. Область техники Настоящее изобретение относится к строительной плите для формирования наружных стен и внутренних стен здания. Уровень техники В стандартном строительстве наружные стены и внутренние стены формируют путем установки строительных плит на каркас здания, и зданию придают улучшенный внешний вид за счет глубоких объемных рисунков на поверхностях строительных плит. Одним из способов улучшения внешнего вида является формирование криволинейной формы поверхности на поверхностях строительных плит или формирование строительных плит с криволинейными поверхностями. Например, японская заявка на патент (номер публикации 2003-154510) раскрывает способ производства неорганической плиты, имеющей желаемую сильно криволинейную поверхность или сложную криволинейную форму поверхности. Неорганическая плита, описываемая в японской заявке на патент (номер публикации 2003-154510),имеет криволинейную поверхность или участок с поверхностью криволинейной формы, обладающие приятным внешним видом и обеспечивающие приятный внешний вид после установки этой неорганической плиты. Упаковывание требуется для такой неорганической плиты для защиты неорганической плиты от повреждения или загрязнения во время доставки клиенту. Однако укладка в штабели упакованных неорганических плит является непростой, а уложенные в штабель упакованные неорганические плиты могут потерять устойчивость с легкостью. Кроме того, при установке неорганической плиты место соединения между криволинейной поверхностью или участком с поверхностью криволинейной формы и участком другой формы имеет тенденцию к накоплению пыли. Поэтому трудно регулировать высоту криволинейной поверхности или участка с поверхностью криволинейной формы и высоту участка другой формы. Сущность изобретения Настоящим изобретением предлагается строительная плита, которая является плоской, но способна с легкостью обеспечивать эффект криволинейной поверхности. Настоящим изобретением предлагается строительная плита. Строительная плита согласно настоящему изобретению имеет вогнутые участки и выпуклые участки, выполненные на поверхности плиты,предназначенной для образования поверхности стены здания. Вогнутые участки и выпуклые участки расположены с чередованием и проходят в одном направлении, вершины выпуклых участков по существу плоские и расположены в одной плоскости. Вогнутые участки и выпуклые участки, кроме того, расположены таким образом, что их ширина в направлении, в котором вогнутые участки и выпуклые участки расположены с чередованием, постепенно изменяется, а указанные вершины выпуклых участков параллельны противоположной им поверхности плиты. Благодаря таким структурам строительная плита может обеспечивать эффект криволинейной поверхности, несмотря на то, что она плоская. Состояние постепенного изменения ширины представляет собой состояние, в котором ширина вогнутых участков увеличивается, а ширина выпуклых участков уменьшается в направлении, в котором вогнутые участки и выпуклые участки расположены с чередованием, или состояние, в котором ширина выпуклых участков увеличивается и ширина вогнутых участков увеличивается в направлении, в котором вогнутые участки и выпуклые участки расположены с чередованием. Не нужно говорить, что состояние постепенного изменения ширины также включает состояние, в котором ширина вогнутых участков уменьшается, а ширина выпуклых участков увеличивается в направлении, в котором вогнутые участки и выпуклые участки расположены с чередованием, и состояние, в котором ширина вогнутых участков уменьшается и ширина выпуклых участков уменьшается в направлении, в котором вогнутые участки и выпуклые участки расположены с чередованием. Далее, в настоящем изобретении на поверхности строительной плиты, предназначенной для образования поверхности стены здания, выполнены по меньшей мере две комбинации, расположенные параллельно друг другу с чередованием вогнутых участков и выпуклых участков, причм каждая из указанных комбинаций представляет собой набор расположенных с чередованием вогнутых участков и выпуклых участков. В разных комбинациях вогнутый участок и выпуклый участок могут быть расположены таким образом, чтобы проходить в одном направлении. Является более предпочтительным, что расположение на указанной поверхности строительной плиты вогнутых участков и выпуклых участков одной комбинации отличается от расположения вогнутых и выпуклых участков другой комбинации. Кроме того, в настоящем изобретении является предпочтительным, что ширина вогнутого участка и ширина выпуклого участка изменяется постепенно в направлении, в котором вытянуты вогнутый участок и выпуклый участок. Более того, является предпочтительным, что вершины выпуклых участков расположены в одной плоскости в целях обеспечения простоты упаковывания строительной плиты и предотвращения потери устойчивости упакованной строительной плиты. Расположение вершин в одной плоскости означает, что вершины выпуклых участков находятся на одном уровне, и вершины выпуклых участков могут быть плоскими или криволинейными. Формирование вершин выпуклых участков плоскими обеспечивает легкое упаковывание и предотвращает потерю устойчивости упакованной строительной плиты. Является предпочтительным, что вогнутые участки были наклонены по меньшей мере на 60 для обеспечения полного эффекта криволинейной поверхности. Настоящее изобретение может предоставить строительную плиту, которая является плоской, но способна с легкостью обеспечивать эффект криволинейной поверхности. Поскольку строительная плита согласно настоящему изобретению является плоской, она может быть с легкостью упакована, а потеря ею устойчивости, когда она уложена в штабель, предотвращена. Кроме того, строительная плита не собирает пыль даже при ее изготовлении, а высоту строительной плиты можно регулировать с легкостью. Краткое описание чертежей фиг. 1 - вид спереди варианта реализации строительной плиты согласно настоящему изобретению; фиг. 2 - вид снизу строительной плиты, показанной на фиг. 1; фиг. 3 - схема, показывающая поверхность стены здания, которая сформирована с использованием строительной плиты, показанной на фиг. 1 и 2; фиг. 4 - схема, показывающая поверхность стены другого здания, которая сформирована с использованием строительной плиты, показанной на фиг. 1 и 2; фиг. 5 - вид спереди еще одного варианта реализации строительной плиты согласно настоящему изобретению; фиг. 6 - вид снизу строительной плиты, показанной на фиг. 5; фиг. 7 - схема, показывающая поверхность стены здания, которая сформирована с использованием строительной плиты, показанной на фиг. 5 и 6; фиг. 8 - схема, показывающая поверхность стены другого здания, которая сформирована с использованием строительной плиты, показанной на фиг. 5 и 6; фиг. 9 - вид спереди еще одного варианта реализации строительной плиты согласно настоящему изобретению; фиг. 10 - вид снизу строительной плиты, показанной на фиг. 9; фиг. 11 - схема, показывающая поверхность стены здания, которая сформирована с использованием строительной плиты, показанной на фиг. 9 и 10; фиг. 12 - схема, показывающая поверхность стены другого здания, которая сформирована с использованием строительной плиты, показанной на фиг. 9 и 10; фиг. 13 - вид спереди еще одного варианта реализации строительной плиты согласно настоящему изобретению; фиг. 14 - вид сбоку строительной плиты, показанной на фиг. 13; и фиг. 15 - схема, показывающая поверхность стены здания, которая сформирована с использованием строительной плиты, показанной на фиг. 13 и 14. Описание предпочтительных вариантов реализации Далее изобретение описано подробно со ссылками на чертежи. Фиг. 1 и 2 - вид спереди и вид снизу, соответственно, иллюстрирующие вариант реализации строительной плиты согласно настоящему изобретению. Строительная плита А 1, показанная на фиг. 1 и 2, представляет собой плоскую плиту, изготовленную из алюминосиликатного затвердевающего материала. Вогнутые участки и выпуклые участки, которые проходят в одном направлении, расположены с чередованием на поверхности плоской плиты. Иными словами, вогнутые участки и выпуклые участки проходят в одном направлении (направлении ширины строительной плиты А 1) и сформированы с чередованием на поверхности строительной плиты А 1. Вогнутые участки расположены таким образом, что их ширина в направлении, в котором вогнутые участки и выпуклые участки расположены с чередованием, постепенно изменяется. В частности, направление строительной плиты А 1, в котором вогнутые участки и выпуклые участки расположены с чередованием, означает направление длины строительной плиты А 1, в котором вогнутые участки а 101-а 121 расположены слева направо. Ширина этих вогнутых участков а 101-а 121 в направлении длины строительной плиты А 1 изменяется постепенно следующим образом: вогнутый участок a101 - 5,5 мм; вогнутый участок а 102 - 6,5 мм; вогнутый участок а 103 - 7 мм; вогнутый участок а 104 - 8 мм; вогнутый участок а 105 - 9 мм; вогнутый участок а 106 - 10 мм; вогнутый участок а 107 - 11 мм; вогнутый участок а 108 12 мм; вогнутый участок а 109 - 13 мм; вогнутый участок a110 - 14 мм; вогнутый участок a111 - 15,5 мм; вогнутый участок а 112 - 14 мм; вогнутый участок а 113 - 13 мм; вогнутый участок а 114 - 12 мм; вогнутый участок а 115 - 11 мм; вогнутый участок а 116 - 10 мм; вогнутый участок а 117 - 9 мм; вогнутый участок а 118 - 8 мм; вогнутый участок а 119 - 7 мм; вогнутый участок а 120 - 6,5 мм и вогнутый участок а 121 - 5,5 мм. Иными словами, рассматривая ширину вогнутых участков, вогнутые участки от a101 слева до a111 в центре расположены в строительной плите А 1 таким образом, что их ширина постепенно увеличивается слева к центру. Вогнутый участок a111, расположенный в центре строительной плиты А 1, имеет наибольшую ширину. Вогнутые участки от a111 до а 121 на правом конце расположены в строительной плите А 1 таким образом, что их ширина постепенно уменьшается от центра направо. Необходимо отметить,что вогнутые участки a101 и а 121 наклонены на 90, и что поверхности вогнутых участков а 101-а 121 находятся на одном уровне. Дополнительно, ширина вогнутых участков а 101-а 121 в направлении ширины строительной плиты А 1 является постоянной. Выпуклые участки тоже расположены таким образом, что их ширина в направлении, в котором вогнутые участки и выпуклые участки расположены с чередованием, постепенно изменяется. В частности,направление строительной плиты А 1, в котором вогнутые участки и выпуклые участки расположены с чередованием, означает направление длины строительной плиты А 1, в котором выпуклые участки b101b121 расположены слева направо. Ширина этих выпуклых участков b101-b121 в направлении длины строительной плиты А 1 постепенно изменяется следующим образом: выпуклый участок b101 - 17 мм; выпуклый участок b102 - 16 мм; выпуклый участок b103 - 15 мм; выпуклый участок b104 -14 мм; выпуклый участок b105 - 13 мм; выпуклый участок b106 - 12 мм; выпуклый участок b107 - 11 мм; выпуклый участок b108 - 10 мм; выпуклый участок b109 - 9 мм; выпуклый участок b110 - 8 мм; выпуклый участокb111 - 7 мм; выпуклый участок b112 - 7 мм; выпуклый участок b113 - 8 мм; выпуклый участок b114 - 9 мм; выпуклый участок b115 - 10 мм; выпуклый участок b116 - 11 мм; выпуклый участок b117 - 12 мм; выпуклый участок b118 - 13 мм; выпуклый участок b119 - 14 мм; выпуклый участок b120 - 15 мм и выпуклый участок b121 - 16 мм. Иными словами, рассматривая ширину выпуклых участков, выпуклые участки от b101 на левом конце до b111 в центре расположены в строительной плите А 1 таким образом, что их ширина постепенно уменьшается слева к центру. Выпуклые участки b111, b112, расположенные в центре строительной плиты А 1, имеют наименьшую ширину. Выпуклые участки от b112 до b121 расположены справа в строительной плите А 1 таким образом, что их ширина постепенно увеличивается от центра направо. Тенденция изменения ширины вогнутых участков в направлении, в котором вогнутые участки и выпуклые участки расположены с чередованием, противоположна тенденции изменения ширины выпуклых участков в этом же направлении. Необходимо отметить, что выпуклые участки b101b121 находятся на одном уровне и имеют плоские вершины, которые расположены в одной плоскости. Далее, ширина выпуклых участков b101-b121 в направлении ширины строительной плиты А 1 является постоянной. Согласно характеристикам, описанным выше, хотя строительная плита А 1 представляет собой плоскую плиту, строительная плита А 1 выглядит криволинейной, если смотреть спереди. Поскольку строительная плита А 1 представляет собой плоскую плиту, а вершины е выпуклых участков расположены в одной плоскости, строительная плита А 1, даже упакованная и уложенная в штабель, не теряет устойчивость с легкостью. Кроме того, строительная плита А 1 не собирает пыль даже при ее производстве, а высоту строительной плиты можно регулировать с легкостью. Эффект криволинейной поверхности наиболее полный при непрерывной установке строительных плит А 1. Эффект криволинейной поверхности описан ниже. Фиг. 3 - схема, показывающая поверхность стены здания, которая сформирована с использованием строительной плиты, показанной на фиг. 1 и 2. На фиг. 3 поверхность стены здания сформирована путем установки строительных плит А 1 в вертикальном и горизонтальном направлениях непрерывно с выравниванием их концевых частей. Выпуклые участки и вогнутые участки каждой из строительных плит А 1 расположены непрерывно. В результате поверхность стены, сформированная путем установки строительных плит А 1, выглядит так, будто поверхность стены имеет вертикально проходящие криволинейные поверхности, сменяющие друг друга в горизонтальном направлении и обеспечивающие превосходный внешний вид. Кроме того, поскольку строительные плиты А 1 являются плоскими, их легко устанавливать. Кроме того, каждая строительная плита А 1 не собирает пыль, а ее высоту можно регулировать с легкостью, поскольку вершины выпуклых участков являются плоскими и расположены в одной плоскости. Фиг. 4 - схема, показывающая поверхность стены другого здания, которая сформирована с использованием строительной плиты, показанной на фиг. 1 и 2. На фиг. 4 поверхность стены здания сформирована с использованием строительных плит А 1, но их концевые части не выровнены в вертикальном направлении. В частности, после формирования первого ряда из строительных плит А 1 путем расположения строительных плит А 1 в горизонтальном направлении непрерывно, второй ряд формируют на первом ряду путем расположения строительных плит А 1 в горизонтальном направлении непрерывно, при этом смещают их концевые части влево на половину горизонтальной ширины строительных плит А 1. Третий ряд формируют таким же образом, что и первый ряд, путем расположения строительных плит А 1. Иными словами, выпуклые участки и вогнутые участки строительных плит А 1 не выровнены таким образом, что они являются непрерывными в вертикальном направлении. Однако, как показано на поверхности стены на фиг. 4, поскольку эффект криволинейной поверхности может быть получен в каждой строительной плите А 1, поверхность стены выглядит так,будто имеет небольшие криволинейные поверхности, обеспечивающие превосходный внешний вид. Кроме того, поскольку строительные плиты А 1 являются плоскими, устанавливать их легко. Более того,каждая строительная плита А 1 не собирает пыль, а ее высоту можно регулировать с легкостью, поскольку вершины выпуклых участков являются плоскими и расположены в одной плоскости. Фиг. 5 и 6 - вид спереди и вид снизу, соответственно, иллюстрирующие еще один вариант реализации строительной плиты согласно настоящему изобретению. Как и строительная плита А 1, показанная на фиг. 1 и 2, строительная плита А 2, показанная на фиг. 5 и 6, тоже представляет собой плоскую плиту, изготовленную из алюминосиликатного затвердевающего материала. Вогнутые участки и выпуклые участки, которые проходят в одном направлении, расположены с чередованием на поверхности плоской плиты. Вогнутые участки расположены таким образом, что их ширина в направлении, в котором вогнутые участки и выпуклые участки расположены с чередованием, постепенно изменяется. Выпуклые участки тоже расположены таким образом, что их ширина в направлении, в котором вогнутые участки и выпуклые участки расположены с чередованием, постепенно изменяется. Отличиями между строительной плитой А 1 и строительной плитой А 2 являются то, что строительная плита А 2 имеет вогнутые участки и выпуклые участки, ширина которых изменяется в направлении, в котором проходят вогнутые участки и выпуклые участки, и то, что тенденция изменения ширины вогнутых участков в направлении, в котором вогнутые участки и выпуклые участки расположены с чередованием, является такой же, что и тенденция изменения ширины выпуклых участков в том же направлении. В частности, направление, в котором вогнутые участки и выпуклые участки расположены с чередованием, означает направление длины строительной плиты А 2, в котором вогнутые участки а 201 а 219 расположены слева направо. На верхней стороне строительной плиты А 2 ширина этих вогнутых участков а 201-а 219 в направлении длины строительной плиты А 2 является следующей: вогнутый участок а 201 -15 мм; вогнутый участок а 202 - 15 мм; вогнутый участок а 203 - 15 мм; вогнутый участок а 204- 15 мм; вогнутый участок а 218 - 15 мм и вогнутый участок а 219 - 15 мм. На нижней стороне строительной плиты А 2 ширина этих вогнутых участков а 201-а 219 в направлении длины строительной плиты А 2 является следующей: вогнутый участок а 201 - 0 мм; м 202 - 2 мм; вогнутый участок а 203 - 3 мм; вогнутый участок а 204 - 5 мм; вогнутый участок а 205 - 7 мм; вогнутый участок а 206 - 9 мм; вогнутый участок а 207- 3 мм; вогнутый участок а 218 - 2 мм и вогнутый участок а 219 - 0 мм. Иными словами, ширина вогнутых участков постепенно уменьшается к нижней стороне. Что касается выпуклых участков, с другой стороны, выпуклые участки b201-b220 расположены слева направо в направлении длины строительной плиты А 2. На верхней стороне строительной плиты А 2 ширина этих выпуклых участков b201-b220 в направлении длины строительной плиты А 2 является следующей: выпуклый участок b201 - 0 мм; выпуклый участок b202 - 2 мм; выпуклый участок b203 - 3 мм; выпуклый участок b204 - 5 мм; выпуклый участок b205b218 - 3 мм; выпуклый участок b219 - 2 мм и выпуклый участок b220 - 0 мм. На нижней стороне строительной плиты А 2 ширина этих выпуклых участков b201-b220 в направлении длины строительной плиты А 2 является следующей: выпуклый участок b201 - 15 мм; выпуклый участок b202 -15 мм; выпуклый участок b203 - 15 мм; выпуклый участок b204 - 16 мм; выпуклый участок b205 - 16 мм; выпуклый участокb206 - 16 мм; выпуклый участок b207 - 16 мм; выпуклый участок b208 - 16 мм; выпуклый участок b209 17 мм; выпуклый участок b210 - 17 мм; выпуклый участок b211 - 17 мм; выпуклый участок b212 - 17 мм; выпуклый участок b213 - 16 мм; выпуклый участок b214 - 16 мм; выпуклый участок b215 - 16 мм; выпуклый участок b216 - 16 мм; выпуклый участок b217 - 16 мм; b218 - 15 мм; выпуклый участок b219 - 15 мм и выпуклый участок b220 - 15 мм. Иными словами, ширина выпуклых участков постепенно увеличивается к нижней стороне. Вогнутые участки и выпуклые участки сформированы таким образом, что их ширина постепенно изменяется в направлении, в котором вогнутые участки и выпуклые участки расположены с чередованием, и таким образом, что тенденция изменения ширины вогнутых участков в направлении, в котором вогнутые участки и выпуклые участки расположены с чередованием, является такой же, что и тенденция изменения ширины выпуклых участков в том же направлении. При этом, как и строительная плита А 1, показанная на фиг. 1, строительная плита А 2 тоже может обладать эффектом криволинейной поверхности с обеспечением легкости ее упаковки и предотвращением потери устойчивости упакованной строительной плиты. Кроме того, каждая строительная плита А 2 не собирает пыль, а ее высоту можно регулировать с легкостью. Фиг. 7 - схема, показывающая поверхность стены здания, которая сформирована с использованием строительной плиты, показанной на фиг. 5 и 6. На фиг. 7 поверхность стены здания сформирована путем установки строительных плит А 2 в вертикальном и горизонтальном направлениях непрерывно с выравниванием их концевых частей. Поскольку эффект криволинейной поверхности может быть получен в каждой строительной плите А 2, поверхность стены выглядит так, будто имеет небольшие криволинейные поверхности, если смотреть спереди,обеспечивающие превосходный внешний вид. Более того, поскольку строительные плиты А 2 являются плоскими, их легко устанавливать. Кроме того, каждая строительная плита А 2 не собирает пыль, а ее высоту можно регулировать с легкостью, поскольку вершины выпуклых участков являются плоскими и расположены в одной плоскости. Фиг. 8 - схема, показывающая поверхность стены другого здания, которая сформирована с использованием строительной плиты, показанной на фиг. 5 и 6. На фиг. 8 строительные плиты А 2 расположены в вертикальном направлении со смещением их концевых частей влево на половину горизонтальной ширины строительных плит А 2. Однако поверхность стены на фиг. 8 тоже выглядит так, будто имеет небольшие криволинейные поверхности, если смотреть спереди, обеспечивающие превосходный внешний вид. Более того, поскольку строительные плиты А 2 являются плоскими, устанавливать их легко. Кроме того, каждая строительная плита А 2 не собирает пыль, а ее высоту можно регулировать с легкостью, поскольку вершины выпуклых участков являются плоскими и расположены в одной плоскости. Фиг. 9 и 10 виды спереди и снизу, соответственно, иллюстрирующие еще один вариант реализации строительной плиты согласно изобретению. Как и строительная плита А 1, показанная на фиг. 1 и 2, строительная плита A3, показанная на фиг. 9 и 10, тоже представляет собой плоскую плиту, изготовленную из алюминосиликатного затвердевающего материала. Вогнутые участки и выпуклые участки, которые проходят в одном направлении, расположены с чередованием на поверхности плоской плиты. Вогнутые участки расположены таким образом,что их ширина в направлении, в котором вогнутые участки и выпуклые участки расположены с чередованием, постепенно изменяется. Выпуклые участки тоже расположены таким образом, что их ширина в направлении, в котором вогнутые участки и выпуклые участки расположены с чередованием, постепенно изменяется. Отличием между строительной плитой А 1 и строительной плитой A3 является то, что строительная плита A3 имеет две комбинации расположенных с чередованием вогнутых участков и выпуклых участков. В частности, верхняя половина строительной плиты A3 содержит вогнутые участки а 301-а 321 и выпуклые участки b301-b321, а нижняя половина строительной плиты A3 содержит вогнутые участки а 322-а 342 и выпуклые участки b322-b342. Верхняя половина строительной плиты A3 содержит вогнутые участки а 301-а 321 слева направо, и ширина этих вогнутых участков а 301-а 321 в направлении длины (направлении, в котором вогнутые участки и выпуклые участки расположены с чередованием) строительной плиты A3 постепенно изменяется следующим образом: вогнутый участок а 301 - 5,5 мм; вогнутый участок а 302 - 6,5 мм; вогнутый участок а 303 -7 мм; вогнутый участок а 304 - 8 мм; вогнутый участок а 305 - 9 мм; м 306 - 10 мм; вогнутый участок а 307 - 11 мм; вогнутый участок а 308 -12 мм; вогнутый участок а 309 - 13 мм; вогнутый участок а 310 - 14 мм; вогнутый участок а 311 - 15,5 мм; вогнутый участок а 312 - 14 мм; вогнутый участок а 313 - 13 мм; вогнутый участок а 314 - 12 мм; вогнутый участок а 315 - 11 мм; вогнутый участок а 316 - 10 мм; вогнутый участок а 317 - 9 мм; вогнутый участок а 318 - 8 мм; вогнутый участок а 319 - 7 мм; вогнутый участок а 320- 6,5 мм и вогнутый участок а 321 - 5,5 мм. Иными словами, вогнутые участки от а 301 слева до а 311 в центре расположены в строительной плите A3 таким образом, что их ширина постепенно увеличивается слева к центру. Вогнутый участок а 311, расположенный в центре строительной плиты A3, имеет наибольшую ширину. Вогнутые участки от а 311 до а 321 на правом конце расположены в строительной плите A3 таким образом, что их ширина постепенно уменьшается от центра направо. Верхняя половина строительной плиты A3 содержит выпуклые участки b301-b321 слева направо, и ширина этих выпуклых участков b301-b321 в направлении длины строительной плиты A3 постепенно изменяется следующим образом: выпуклый участок b301 - 17 мм; выпуклый участок b302 - 16 мм; выпуклый участок b303 - 15 мм; выпуклый участок b304 - 14 мм; выпуклый участок b305 - 13 мм; выпуклый участок b306 - 12 мм; выпуклый участок b307 - 11 мм; выпуклый участок b308 - 10 мм; выпуклый участок b309 - 9 мм; выпуклый участок b310 - 8 мм; выпуклый участок b311 - 7 мм; выпуклый участок b312 - 7 мм; выпуклый участок b313 - 8 мм; выпуклый участок b314 - 9 мм; выпуклый участок b315 - 10 мм; выпуклый участок b316- 11 мм; выпуклый участок b317 - 12 мм; выпуклый участок b318 - 13 мм; выпуклый участок b319 - 14 мм; выпуклый участок b320 - 15 мм и выпуклый участок b321 - 16 мм. Иными словами, выпуклые участки от b301 слева до b311 в центре расположены в строительной плите A3 таким образом, что их ширина постепенно уменьшается слева к центру. Выпуклые участки b311, b312, расположенные в центре строительной плиты A3, имеют наименьшую ширину. Выпуклые участки от b312 до b321 справа расположены в строительной плите A3 таким образом, что их ширина увеличивается постепенно от центра направо. Ширина вогнутых участков и выпуклых участков в направлении длины нижней половины строительной плиты A3 не такая, как в верхней половине строительной плиты A3. В частности, нижняя половина строительной плиты A3 содержит вогнутые участки а 322-а 342 слева направо, и их ширина в направлении длины строительной плиты A3 постепенно изменяется следующим образом: вогнутый участок а 322 -15,5 мм; вогнутый участок а 323 - 14 мм; вогнутый участок а 324 - 13 мм; вогнутый участок а 325 - 12 мм; вогнутый участок а 326 - 11 мм; вогнутый участок а 327 - 10 мм; вогнутый участок а 328 - 9 мм; вогнутый участок а 329 - 8 мм; вогнутый участок а 330 - 7 мм; вогнутый участок а 331 - 6,5 мм; вогнутый участок а 332 - 5,5 мм; вогнутый участок а 333 -6,5 мм; вогнутый участок а 334 - 7 мм; вогнутый участок а 335 - 8 мм; вогнутый участок а 336 - 9 мм; вогнутый участок а 337 - 10 мм; вогнутый участок а 338 11 мм; вогнутый участок а 339 - 12 мм; вогнутый участок а 340 - 13 мм; вогнутый участок а 341 - 14 мм и вогнутый участок а 342 -15,5 мм. Иными словами, вогнутые участки от а 322 слева до а 332 в центре расположены в строительной плите A3 таким образом, что их ширина постепенно уменьшается слева к центру. Вогнутый участок а 332, расположенный в центре строительной плиты A3, имеет наименьшую ширину. Вогнутые участки от а 332 до а 342 на правом конце расположены в строительной плите A3 таким образом, что их ширина постепенно увеличивается от центра направо. Нижняя половина строительной плиты A3 содержит выпуклые участки b322-b342 слева направо, и их ширина в направлении длины строительной плиты A3 постепенно изменяется следующим образом: выпуклый участок b322 - 7 мм; выпуклый участок b323 - 7 мм; выпуклый участок b324 - 8 мм; выпуклый участок b325 - 9 мм; выпуклый участок b326 - 10 мм; выпуклый участок b327 - 11 мм; выпуклый участок b328 - 12 мм; выпуклый участок b329 - 13 мм; выпуклый участок b330 - 14 мм; выпуклый участок b331 - 15 мм; выпуклый участокb332 - 16 мм; выпуклый участок b333 - 16 мм; выпуклый участок b334 - 15 мм; выпуклый участок b335 14 мм; выпуклый участок b336 - 13 мм; выпуклый участок b337 - 12 мм; выпуклый участок b338 - 11 мм; выпуклый участок b339 - 10 мм; выпуклый участок b340 - 9 мм; выпуклый участок b341 - 8 мм и выпуклый участок b342 - 7 мм. Иными словами, выпуклые участки от b322 на левом конце до b332 в центре расположены в строительной плите A3 таким образом, что их ширина постепенно увеличивается слева к центру. Выпуклые участки b332, b333, расположенные в центре строительной плиты A3, имеют наибольшую ширину. Выпуклые участки от b333 до b342 справа расположены в строительной плите A3 таким образом, что их ширина постепенно уменьшается от центра направо. Необходимо отметить, что вогнутые участки а 301-а 342 наклонены на 90, и что поверхности вогнутых участков а 301-а 342 находятся на одном уровне. Далее, ширина вогнутых участков а 301-а 342 в направлении ширины строительной плиты A3 является постоянной. Кроме того, вершины поверхностей выпуклых участков b301-b342 являются плоскими и расположены в одной плоскости, а ширина выпуклых участков b301-b342 в направлении ширины строительной плиты A3 является постоянной. При этом, как и строительная плита А 1, показанная на фиг. 1, строительная плита A3 тоже может обладать эффектом криволинейной поверхности с обеспечением легкости ее упаковывания и предотвращением потери устойчивости упакованной строительной плиты. Кроме того, каждая строительная плитаA3 не собирает пыль, а ее высоту можно регулировать с легкостью. Фиг. 11 - схема, показывающая поверхность стены здания, которая сформирована с использованием строительной плиты, показанной на фиг. 9 и 10. На фиг. 11 поверхность стены здания сформирована путем установки строительных плит A3 в вертикальном и горизонтальном направлениях непрерывно с выравниванием их концевых частей. Поскольку каждая строительная плита A3 имеет две комбинации вогнутых участков и выпуклых участков, поверхность стены, полученная путем установки строительных плит A3, выглядит так, будто имеет небольшие криволинейные поверхности, если смотреть спереди, обеспечивающих превосходный внешний вид. Далее, поскольку строительные плиты A3 являются плоскими, устанавливать их легко. Кроме того,каждая строительная плита A3 не собирает пыль, а ее высоту можно регулировать с легкостью, поскольку вершины поверхностей выпуклых участков являются плоскими и расположены в одной плоскости. Фиг. 12 - схема, показывающая поверхность стены другого здания, которая сформирована с использованием строительной плиты, показанной на фиг. 9 и 10. На фиг. 12 поверхность стены здания сформирована с использованием строительных плит A3, но их концевые части не выровнены в вертикальном направлении. В частности, после формирования первого ряда из строительных плит A3 путем расположения строительных плит A3 в горизонтальном направлении непрерывно второй ряд формируют на первом ряду путем расположения строительных плит A3 в горизонтальном направлении непрерывно со смещением их концевых частей влево на половину горизонтальной ширины строительных плит A3 и переворачиванием строительных плит A3 в вертикальном направлении. Третий ряд формируют таким же образом, что и первый ряд, путем расположения строительных плит A3. При этом поверхность стены, показанная на фиг. 12, тоже выглядит так, будто имеет небольшие криволинейные поверхности, обеспечивающие превосходный внешний вид. Более того, поскольку строительные плиты A3 являются плоскими, устанавливать их легко. Кроме того, каждая строительная плита A3 не собирает пыль, а ее высоту можно регулировать с легкостью, поскольку вершины поверхностей выпуклых участков являются плоскими и расположены в одной плоскости. Фиг. 13 и 14 - виды спереди и внизу, соответственно, иллюстрирующие еще один вариант реализации строительной плиты согласно настоящему изобретению. Как и строительная плита А 1, показанная на фиг. 1 и 2, строительная плита А 4, показанная на фиг. 13 и 14, тоже представляет собой плоскую плиту, изготовленную из алюминосиликатного затвердевающего материала, а вогнутые участки и выпуклые участки сформированы на поверхности плоской плиты. Однако вогнутые участки и выпуклые участки строительной плиты А 4 проходят в направлении длины строительной плиты А 4. Отличием между строительной плитой А 4 и строительной плитой А 1 является то, что в строительной плите А 4 направление, в котором вогнутые участки и выпуклые участки расположены с чередованием, - это направление ширины строительной плиты А 4. Вогнутые участки сформированы таким образом, что их ширина в направлении ширины строительной плиты А 4 постепенно изменяется. Выпуклые участки тоже сформированы таким образом, что их ширина в направлении ширины строительной плиты А 4 постепенно изменяется. В частности, вогнутые участки а 401-а 407 сформированы сверху вниз в направлении ширины строительной плиты А 4. Ширина этих вогнутых участков а 401-а 407 в направлении ширины строительной плиты А 4 является следующей: вогнутый участок а 401 - 8 мм; вогнутый участок а 402 - 13 мм; вогнутый участок а 403 - 16 мм; вогнутый участок а 404 - 20,7 мм; вогнутый участок а 405 - 16 мм; вогнутый участок а 406 -13 мм и вогнутый участок а 407 - 8 мм. Иными словами,вогнутые участки от а 401 у верхнего конца до а 404 в центре расположены в строительной плите А 4 таким образом, что их ширина постепенно увеличивается сверху к центру. Вогнутый участок а 404, расположенный в центре строительной плиты А 4, имеет наибольшую ширину. Вогнутые участки от а 404 до а 407 внизу расположены в строительной плите А 4 таким образом, что их ширина постепенно уменьшается от центра книзу. Что касается выпуклых участков, с другой стороны, выпуклые участки b401-b408 расположены сверху вниз в направлении ширины строительной плиты А 4. Ширина этих выпуклых участков b401-b408 в направлении ширины строительной плиты А 4 является следующей: выпуклый участокb401 - 22 мм; выпуклый участок b402 - 18 мм; выпуклый участок b403 -14 мм; выпуклый участок b404 - 8 мм; выпуклый участок b405 - 8 мм; выпуклый участок b406 - 14 мм; выпуклый участок b407 - 18 мм и выпуклый участок b408 - 22 мм. Иными словами, выпуклые участки от b401 сверху до b404 в центре расположены в строительной плите А 4 таким образом, что их ширина постепенно уменьшается сверху к центру. Выпуклые участки b404, b405, расположенные в центре строительной плиты А 4, имеют наименьшую ширину. Выпуклые участки от b405 до b408 у нижнего конца строительной плиты А 4 расположены в строительной плите А 4 таким образом, что их ширина постепенно увеличивается от центра к нижнему концу. Необходимо отметить, что вершины поверхностей выпуклых участков b401-b408 являются плоскими и расположены в одной плоскости, и что ширина этих выпуклых участков b401-b408 в направлении длины строительной плиты А 4 является постоянной. Далее, строительная плита А 4 тоже может обладать эффектом криволинейной поверхности с обеспечением легкости ее упаковывания и предотвращением потери устойчивости упакованной строительной плиты. Кроме того, каждая строительная плита А 4 не собирает пыль, а ее высоту можно регулировать с легкостью. Фиг. 15 - схема, показывающая поверхность стены здания, которая сформирована с использованием строительной плиты, показанной на фиг. 13 и 14. На фиг. 15 поверхность стены здания сформирована путем установки строительных плит А 4 в вертикальном и горизонтальном направлениях непрерывно с выравниванием их концевых частей. Поверхность стены, полученная путем установки строительных плит А 4, выглядит так, будто имеет криволинейные в вертикальном направлении поверхности, если смотреть спереди, обеспечивающие превосходный внешний вид. Более того, поскольку строительные плиты А 4 являются плоскими, устанавливать их легко. Кроме того, каждая строительная плита А 4 не собирает пыль, а ее высоту можно регулировать с легкостью, поскольку вершины поверхностей выпуклых участков являются плоскими и расположены в одной плоскости. Выше были описаны варианты реализации настоящего изобретения. Однако настоящее изобретение не ограничено этими вариантами реализации, и различные модификации могут быть внесены в рамках объема настоящего изобретения, определенного прилагаемой формулой изобретения. Как описано выше, настоящее изобретение предлагает строительную плиту, которая является плоской, но способна с легкостью обеспечивать эффекты криволинейной поверхности. Поскольку строительная плита согласно настоящему изобретению является плоской, она может быть с легкостью упакована и защищена от потери устойчивости, когда она уложена в штабель. Кроме того, строительная плита не собирает пыль даже при ее изготовлении, а высоту строительной плиты можно регулировать с легкостью. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Строительная плита, содержащая вогнутые участки и выпуклые участки, выполненные на поверхности плиты, предназначенной для образования поверхности стены здания, причем вогнутые участки и выпуклые участки расположены с чередованием и проходят в одном направлении, вершины выпуклых участков, по существу, плоские и расположены в одной плоскости,вогнутые участки и выпуклые участки расположены таким образом, что их ширина в направлении,в котором они расположены с чередованием, постепенно изменяется, а указанные вершины выпуклых участков параллельны противоположной им поверхности плиты. 2. Строительная плита по п.1, в которой вогнутые участки и выпуклые участки расположены таким образом, что ширина вогнутых участков постепенно увеличивается, а ширина выпуклых участков постепенно уменьшается в направлении, в котором вогнутые участки и выпуклые участки расположены с чередованием. 3. Строительная плита по п.1, в которой вогнутые участки и выпуклые участки расположены таким образом, что ширина вогнутых участков постепенно уменьшается, а ширина выпуклых участков постепенно увеличивается в направлении, в котором вогнутые участки и выпуклые участки расположены с чередованием. 4. Строительная плита по п.1, в которой вогнутые участки и выпуклые участки расположены таким образом, что ширина вогнутых участков постепенно увеличивается и ширина выпуклых участков постепенно увеличивается в направлении, в котором вогнутые участки и выпуклые участки расположены с чередованием. 5. Строительная плита по п.1, в которой вогнутые участки и выпуклые участки расположены таким образом, что ширина вогнутых участков постепенно уменьшается и ширина выпуклых участков постепенно уменьшается в направлении, в котором вогнутые участки и выпуклые участки расположены с чередованием. 6. Строительная плита по п.1, в которой на поверхности строительной плиты, предназначенной для образования поверхности стены здания, выполнены по меньшей мере две комбинации, расположенные параллельно друг другу с чередованием вогнутых участков и выпуклых участков, причм каждая из указанных комбинаций представляет собой набор расположенных с чередованием вогнутых участков и выпуклых участков. 7. Строительная плита по п.6, в которой вогнутые участки и выпуклые участки указанных разных комбинаций проходят в одном направлении. 8. Строительная плита по п.7, в которой расположение на указанной поверхности строительной плиты вогнутых участков и выпуклых участков одной комбинации отличается от расположения вогнутых и выпуклых участков другой комбинации.
