Выдвижной контейнер с шарнирным клапаном

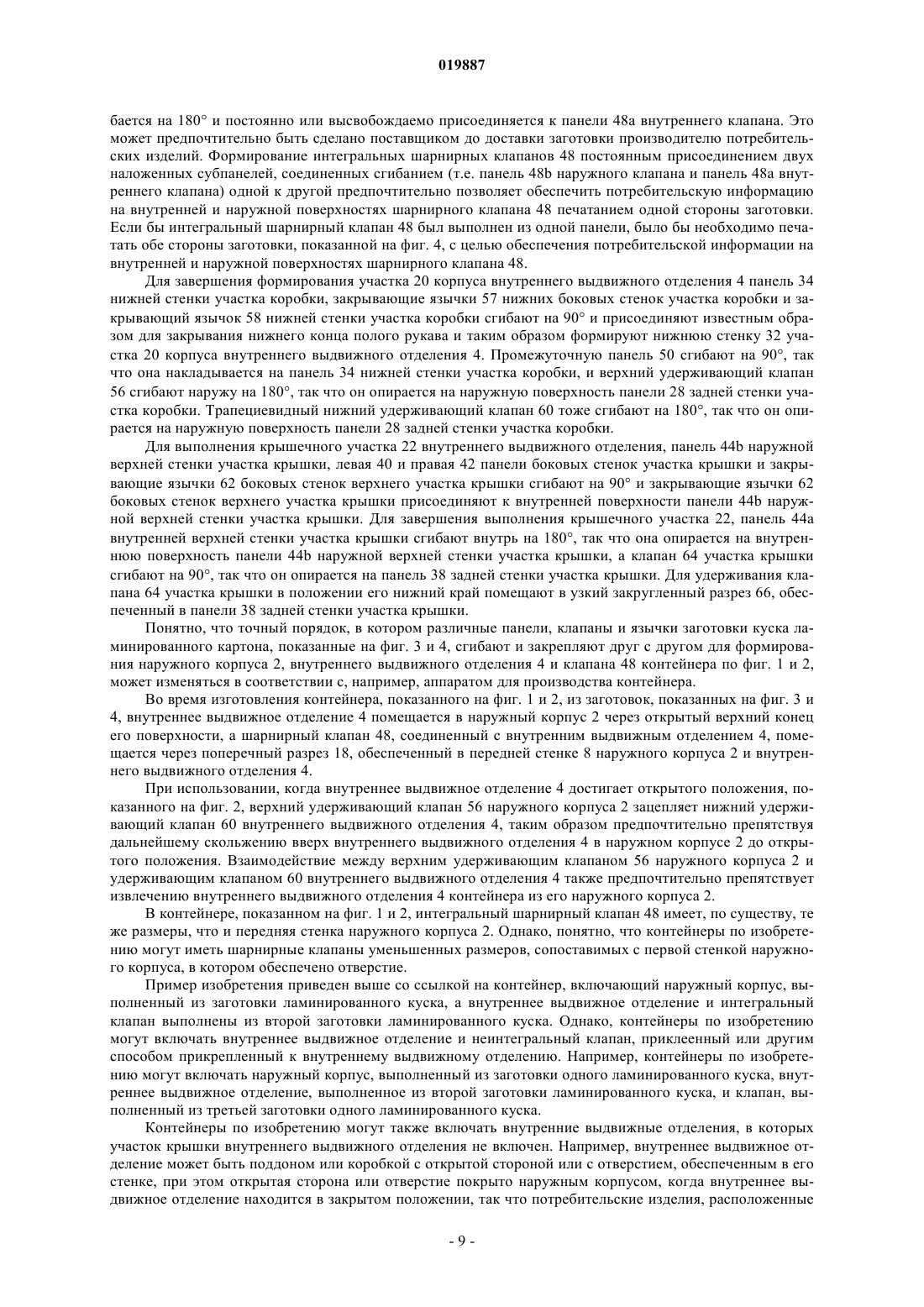

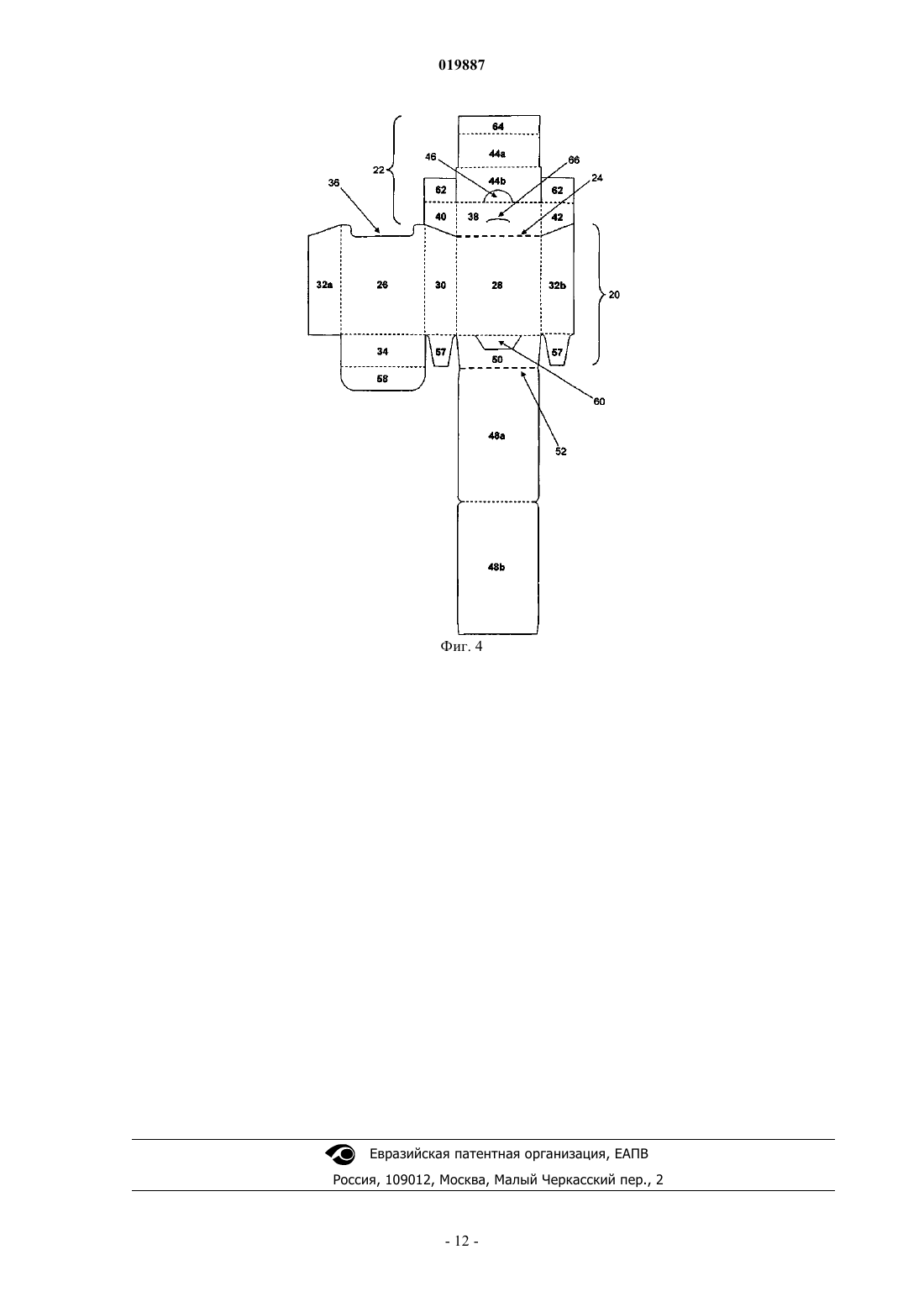

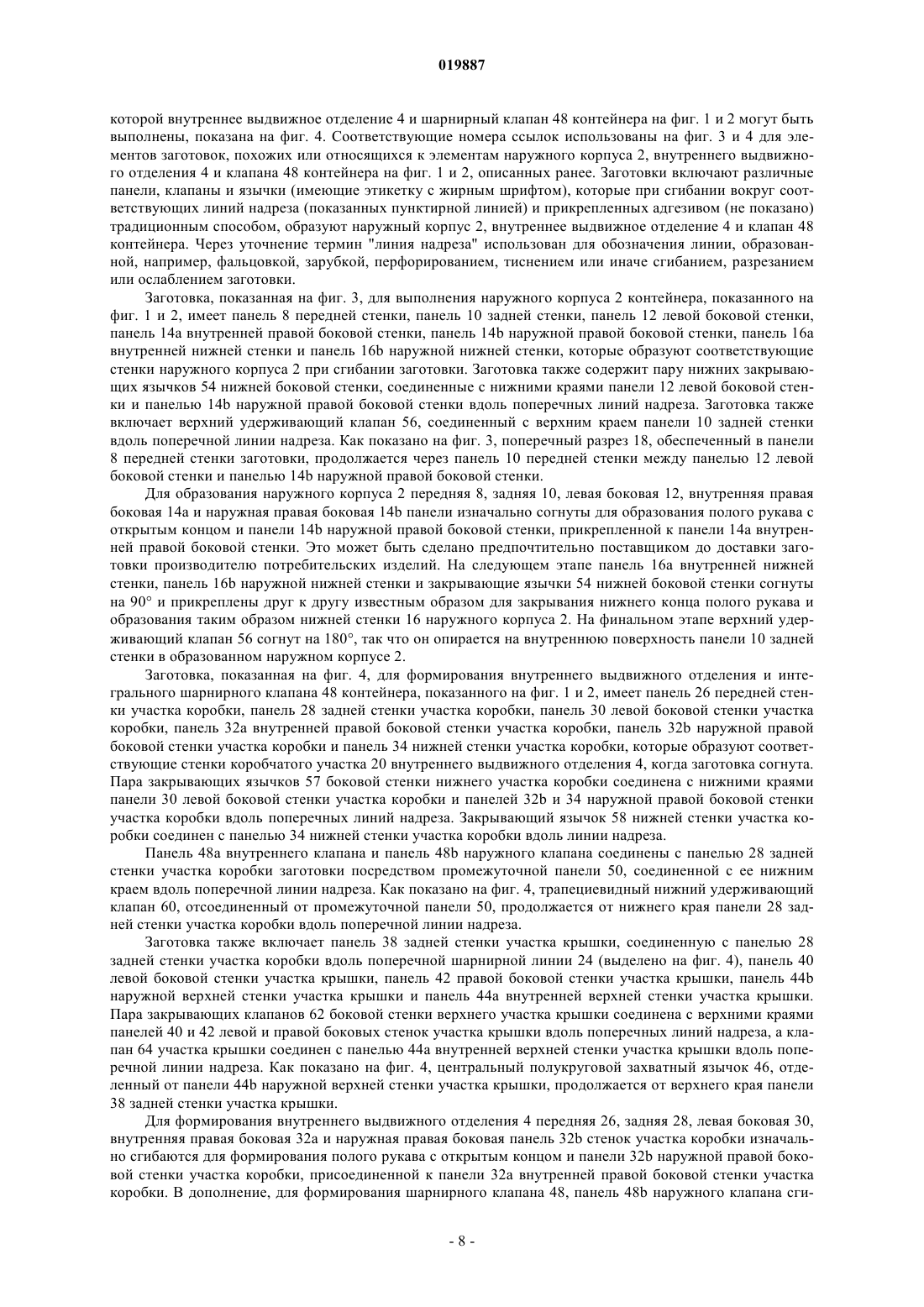

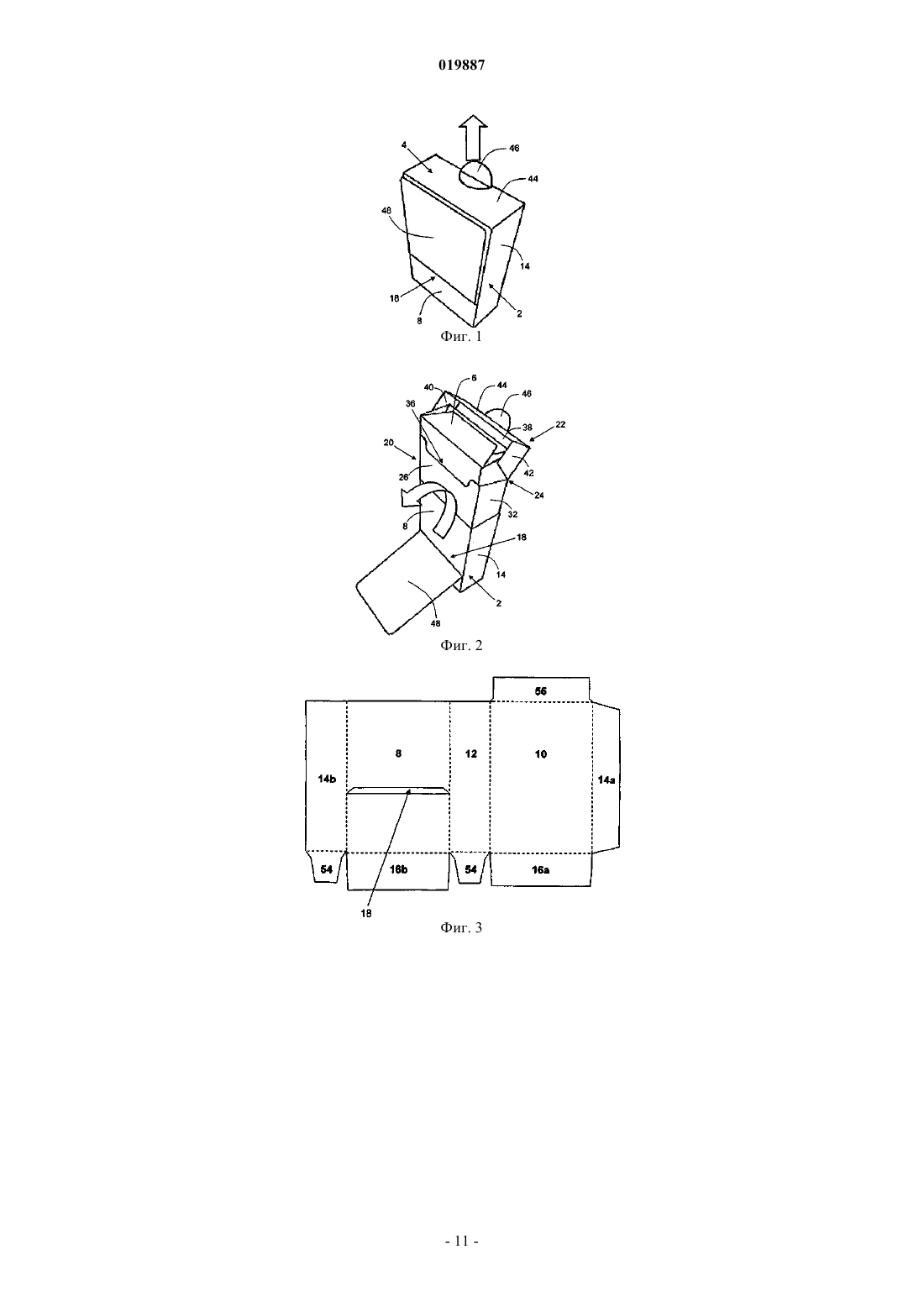

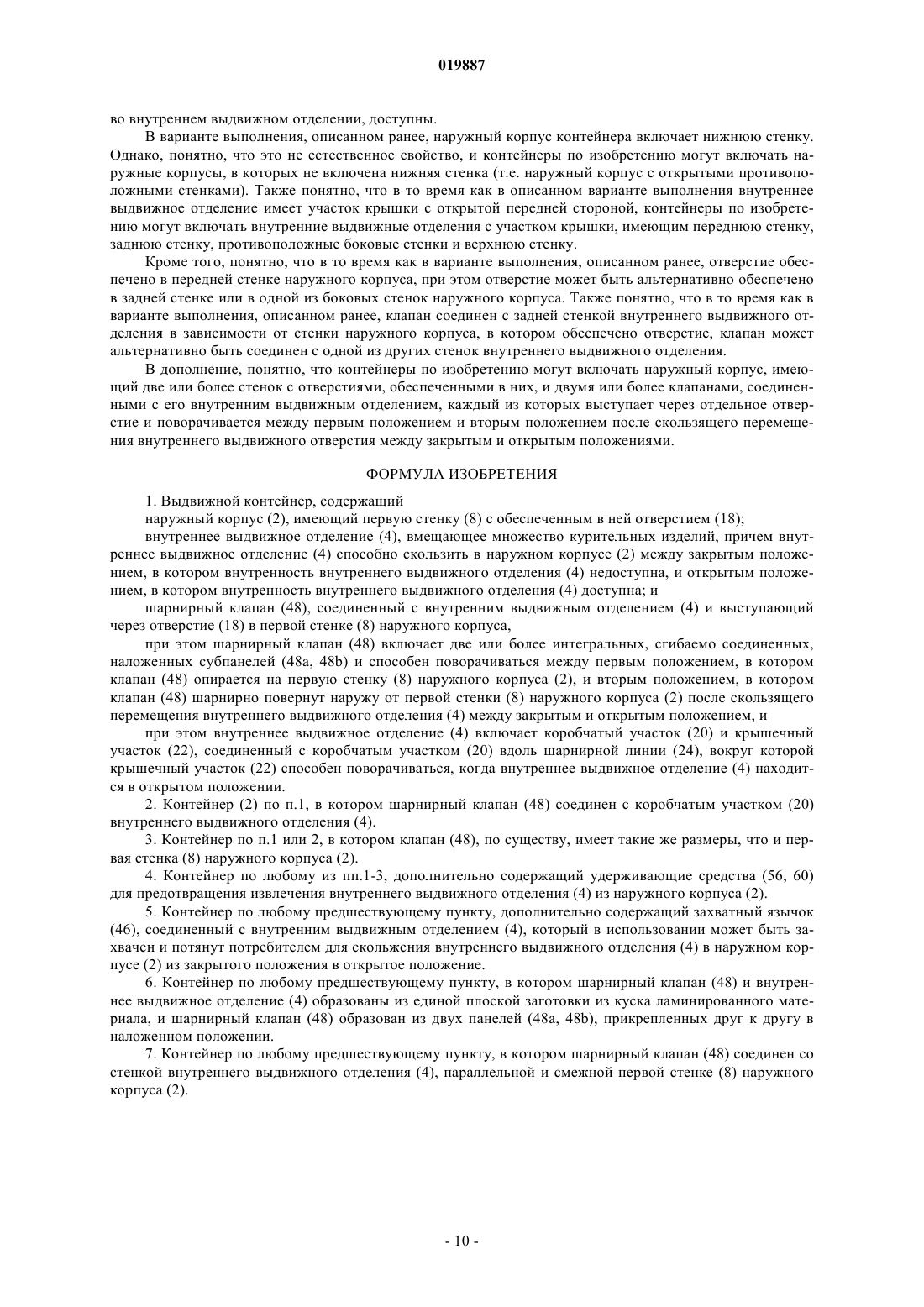

Выдвижной контейнер, содержащий наружный корпус (2), имеющий первую стенку (8) с отверстием (18), обеспеченным в ней; внутреннее выдвижное отделение (4), скользящее в наружном корпусе (2) между закрытым положением, в котором внутренность внутреннего выдвижного отделения (4) недоступна, и открытым положением, в котором внутренность внутреннего выдвижного отделения (4) доступна; и шарнирный клапан (48), соединенный с внутренним выдвижным отделением (4), который выступает через отверстие (18) в первой стенке(8) наружного корпуса (2). Шарнирный клапан (48) поворачивается между первым положением, в котором клапан (48) опирается на первую стенку (8) наружного корпуса (2), и вторым положением,в котором клапан (4 8) шарнирно повернут наружу от первой стенки (8) наружного корпуса (2) после скользящего перемещения внутреннего выдвижного отделения (4) из закрытого положения в открытое положение.(71)(73) Заявитель и патентовладелец: ФИЛИП МОРРИС ПРОДАКТС С.А. Настоящее изобретение касается выдвижного контейнера с шарнирно соединенным клапаном, который может применяться как контейнер для табачных изделий, таких как сигареты. Известна упаковка табачных изделий и других потребительских изделий в контейнеры, включающие наружный корпус и внутреннее выдвижное отделение или лоток, в который помещены изделия, и который может скользить внутри наружного корпуса. Для извлечения изделий из таких контейнеров покупатель перемещает внутреннее выдвижное отделение из исходного положения внутри наружного корпуса в открытое положение, в котором внутреннее выдвижное отделение выступает наружу из наружного корпуса. Также известны выдвижные контейнеры, в которых помещены потребительские изделия во внутреннем выдвижном отделении, имеющем шарнирно соединенную крышку, которая закрывает открытый конец внутреннего выдвижного отделения. Графика и текст обычно прилагаются на наружной стороне упаковки для потребительских изделий для передачи информации покупателю. Однако упаковки для табачных изделий обычно имеют сравнительно небольшой размер и, таким образом, имеют ограниченную область на видимой наружной стороне для размещения такой информации. Известно, что включают дополнительные панели на пачках табачных изделий для увеличения области на поверхности, пригодной для размещения графики и текста и,таким образом, количества информации, которую можно представить покупателю. Желательно обеспечение таких контейнеров для потребительских изделий, в частности табачных изделий, имеющих, по существу, такой же внешний вид, как известные выдвижные контейнеры, но с дополнительными областями на поверхности, на которых может быть размещен, например, товарный знак, объявление, рекламная информация или информация о продукте. Согласно настоящему изобретению, представлен выдвижной контейнер, включающий: наружный корпус с первой стенкой и отверстием, расположенным в ней; внутреннее выдвижное отделение, скользящее в наружном корпусе между закрытым положением, в котором внутренность внутреннего выдвижного отделения недоступна, и открытым положением, в котором внутренность внутреннего выдвижного отделения доступна; и шарнирный клапан, соединенный с внутренним выдвижным отделением. Шарнирный клапан выступает через отверстие в первой стенке наружного корпуса. Шарнирный клапан имеет возможность поворота из первого положения, в котором клапан опирается на первую стенку наружного корпуса, во второе положение, в котором клапан шарнирно соединен снаружи с первой стенкой наружного корпуса. Это вызвано выдвижным перемещением внутреннего выдвижного отделения из закрытого положения в открытое положение. Шарнирный клапан опирается на первую стенку наружного корпуса в первом положении. Однако,когда покупатель выдвигает внутреннее выдвижное отделение из закрытого положения в открытое положение для доступа к потребительским изделиям, расположенным во внутреннем выдвижном отделении, клапан автоматически поворачивается из первого положения во второе положение, в котором он шарнирно соединен снаружи с первой стенкой наружного корпуса. Это открывает внутреннюю поверхность клапана, а также наружную поверхность первой стенки наружного корпуса, закрытую клапаном,когда клапан находится в первом положении. Следовательно, внутренняя поверхность клапана и наружная поверхность первой стенки наружного корпуса, закрытая клапаном, когда клапан находится в первом положении, становится видимой потребителю, когда контейнер открыт. Включение клапана в контейнеры по изобретению, таким образом, выгодно увеличивает область на поверхности для размещения потребительской информации по сравнению с известными выдвижными контейнерами, поскольку графика и текст могут быть нанесены как на наружную поверхность первой стенки наружного корпуса, внутреннюю и наружную поверхности клапана, так и на наружную поверхность внутреннего выдвижного отделения. В открытом положении, по меньшей мере, участок внутреннего выдвижного отделения выступает наружу из наружного корпуса через его открытую сторону, так что внутренность внутреннего выдвижного отделения доступна. Наружный корпус может иметь единственную открытую сторону. Альтернативно, наружный корпус может быть рукавом с одним открытым концом, имеющим пару противоположных открытых сторон. Предпочтительно внутреннее выдвижное отделение скользит в наружном корпусе в направлении,параллельном продольной оси выдвижного контейнера. Например, внутреннее выдвижное отделение может скользить продольно в наружном корпусе, так что участок наружного выдвижного отделения выступает наружу из наружного корпуса через открытый конец стороны, находящейся в открытом положении. Альтернативно внутреннее выдвижное отделение может скользить в наружном корпусе в направлении, параллельном поперечной оси выдвижного контейнера. Например, внутреннее выдвижное отделение может скользить в сторону в наружном корпусе, так что участок внутреннего выдвижного отделения выступает наружу из наружного корпуса через открытую боковую сторону, находящуюся в открытом положении. Первая стенка наружного корпуса находится в плоскости, параллельной направлению движения внутреннего выдвижного отделения в наружном корпусе. Предпочтительно первая стенка является основной стенкой в наружном корпусе. Предпочтительно отверстие, расположенное в первой стенке наружного корпуса, является удли-1 019887 ненным отверстием. Например, в месте, где внутреннее выдвижное отделение скользит в наружном корпусе в направлении, параллельном продольной оси выдвижного контейнера, отверстие предпочтительно является удлиненным отверстием с продольной осью, по существу, параллельной поперечной оси выдвижного контейнера. В особенно предпочтительном варианте выполнения изобретения отверстие является поперечным разрезом. При соответствующем выборе расположения отверстия в корпусе наружная поверхность первой стенки наружного корпуса может быть, по существу, полностью покрыта или только частично покрыта клапаном в первом положении. Предположительно наружная поверхность первой стенки наружного корпуса только частично покрыта клапаном в первом положении. Предпочтительно клапан выполнен за одно целое ("интегрально") с внутренним выдвижным отделением. Более предпочтительно клапан и внутреннее выдвижное отделение изготовлены из единой плоской заготовки в виде одной детали. Однако клапан может альтернативно быть неинтегральным с внутренним выдвижным отделением и может присоединяться к нему в процессе производства контейнера. Например, клапан и внутреннее выдвижное отделение могут быть изготовлены из двух отдельных плоских заготовок, а клапан приклеен или иным способом прикреплен к внутреннему выдвижному отделению во время производства контейнера. Если клапан и внутреннее выдвижное отделение выполнены из единой заготовки из куска ламинированного материала, клапан предпочтительно выполнен из двух панелей, прикрепленных друг к другу. Как подробно показано далее, это предпочтительно позволяет обеспечить печать на внутренних и наружных поверхностях клапана посредством нанесения печати только на одну сторону заготовки, в отличие от нанесения печати на обе стороны заготовки. Клапан соединен с внутренним выдвижным отделением вдоль шарнирной линии, по существу, перпендикулярной направлению скользящего движения внутреннего выдвижного отделения в наружном корпусе. Клапан может быть непосредственно соединен с внутренним выдвижным отделением вдоль шарнирной линии. Альтернативно клапан может быть опосредованно соединен с внутренним выдвижным отделением вдоль шарнирной линии посредством одной или более промежуточной панели. В употреблении скользящее движение внутреннего выдвижного отделения в наружном корпусе между закрытым и открытым положением передвигает шарнирную линию относительно отверстия в первой стенке наружного корпуса, вызывая поворот клапана вокруг шарнирной линии между первым и вторым положением. Предпочтительно скользящее движение внутреннего выдвижного отделения в наружном корпусе между закрытым и открытым положением передвигает шарнирную линию между положениями на каждой стороне отверстия в первой стенке наружного корпуса. Например, шарнирная линия, вокруг которой поворачивается шарнирный клапан, может перемещаться между положением ниже отверстия и положением над отверстием посредством вертикального скольжения внутреннего выдвижного отделения между закрытым и открытым положениями. Альтернативно, шарнирная линия, вокруг которой поворачивается шарнирный клапан, может быть передвинута между положением слева от отверстия и положением справа от отверстия посредством горизонтального скольжения внутреннего выдвижного отделения между закрытым и открытым положением. В одном варианте выполнения клапан соединен со стенкой внутреннего выдвижного отделения, параллельной и смежной с первой стенкой наружного корпуса. В альтернативном варианте выполнения клапан присоединен к стенке внутреннего выдвижного отделения, параллельной и удаленной от первой стенки наружного корпуса. Предпочтительно клапан соединен основной стенкой внутреннего выдвижного отделения. Клапан может иметь соответствующую форму. Например, клапан может иметь или отражать форму потребительских изделий, которые должны быть помещены во внутреннее выдвижное отделение, или логотипа или товарного знака, связанных с брендом или производителем потребительских изделий, не затрудняя скользящего движения внутреннего выдвижного отделения. Размеры клапана предпочтительно таковы, что в первом положении клапан не продолжается за края первой стенки наружного корпуса и, таким образом, по существу не влияет на общий размер и форму контейнера, когда внутреннее выдвижное отделение находится в закрытом положении. Это означает, что контейнеры по изобретению могут храниться или демонстрироваться и продаваться с использованием обычных торговых автоматов для выдвижных контейнеров. Другое преимущество состоит в том, что это позволяет использование существующих процессов и оборудования для обычных выдвижных контейнеров для любых последующих обработок контейнеров по изобретению, таких как, например, полное обертывание, маркировка, морская перевозка. Для увеличения дополнительной области на поверхности для размещения потребительской информации, клапан может быть, по существу, таких же размеров, что и первая стенка наружного корпуса. Альтернативно, клапан может быть уменьшенных размеров, по сравнению с первой стенкой наружного корпуса. Контейнеры по изобретению могут предпочтительно содержать захватный язычок, соединенный с внутренним выдвижным отделением, который при использовании может захватываться и вытягиваться потребителем для того, чтобы выдвинуть внутреннее выдвижное отделение из закрытого положения в открытое положение, предпочтительно, внутреннее выдвижное отделение содержит выполненный с ним как одно целое захватный язычок. Еще предпочтительнее внутреннее выдвижное отделение содержит выполненный с ним как одно целое захватный язычок, образованный из участка стенки внутреннего выдвижного отделения, который доступен через открытую сторону наружного корпуса в закрытом положении. Вместо или в дополнение к обеспечению захватного язычка, по меньшей мере один вырез или выемка могут быть предпочтительно обеспечены вдоль свободного края открытой стороны наружного корпуса. Например, пара противоположных вырезов или выемок могут быть обеспечены вдоль противоположных свободных краев открытой поверхности наружного корпуса. При использовании потребитель может захватывать внутреннее выдвижное отделение через один или более вырезов, чтобы выдвинуть внутреннее выдвижное отделение из закрытого положения в открытое положение. Альтернативно или дополнительно, отверстие может быть обеспечено в стенке наружного корпуса,противоположной его открытой стороне, чтобы облегчить перемещение внутреннего выдвижного отделения из закрытого положения в открытое положение потребителем. При использовании потребитель может толкать внутреннее выдвижное отделение через отверстие, обеспеченное в стенке наружного корпуса, чтобы выдвинуть выдвижное отделение из закрытого положения в открытое положение. В открытом положении, по меньшей мере, участок внутреннего выдвижного отделения выступает наружу из наружного корпуса через противоположную открытую сторону. В еще одном варианте выполнения наружный корпус может быть рукавом с парой противоположных открытых сторон. Потребитель может толкать внутреннее выдвижное отделение через одну из открытых сторон для выдвижения внутреннего выдвижного отделения из закрытого положения в открытое положение. В открытом положении по меньшей мере часть выдвижного отделения выступает наружу из наружного рукава через другую, противоположную, открытую сторону. Внутреннее выдвижное отделение может иметь любую подходящую конструкцию, которая позволяет извлекать из контейнера потребительские изделия, размещенные во внутреннем выдвижном отделении, когда внутреннее выдвижное отделение находится в открытом положении. Например, внутреннее выдвижное отделение может быть лотком или коробкой с открытой стороной или другим отверстием для доступа, которое покрыто стенкой наружного корпуса в закрытом положении, но которое, по меньшей мере, частично открыто, когда внутреннее выдвижное отделение находится в открытом положении. Альтернативно или дополнительно, внутреннее выдвижное отделение может содержать коробчатую часть и крышечную часть, соединенную с коробчатой частью вдоль шарнирной линии, которая продолжается через стенку внутреннего выдвижного отделения. При использовании, когда внутреннее выдвижное отделение находится в открытом положении, крышечная часть внутреннего выдвижного отделения может поворачиваться вокруг шарнирной линии для получения или облегчения доступа к потребительским товарам, размещенным во внутреннем выдвижном отделении. Когда внутреннее выдвижное отделение содержит крышечную часть и коробчатую часть, шарнирный клапан предпочтительно соединен с коробчатой частью внутреннего выдвижного элемента. Шарнирный клапан может быть соединен со стенкой внутреннего выдвижного отделения, которая не содержит шарнирной линии. Альтернативно, шарнирный клапан может быть соединен со стенкой внутреннего выдвижного отделения, через которую продолжается шарнирная линия. В таких вариантах выполнения контейнер может дополнительно включать механизм открывания крышки, который автоматически поворачивает крышечную часть вокруг шарнирной линии. Это вызывается скользящим перемещением внутреннего выдвижного отделения внутри наружного корпуса из закрытого положения в открытое положение. Подходящие механизмы открывания крышки известны в данной области и описаны в, например, ЕР-А-1847478 и ЕР-А-1927549. Механизм открывания крышки может содержать зацепляющий элемент или клапан, соединенный с крышечной частью внутреннего выдвижного элемента, а также клапан или упорный край, выступающий внутрь от стенки наружного корпуса. Эти компоненты механизма открывания крышки зацепляют друг друга при скользящем перемещении внутреннего выдвижного отделения внутри наружного корпуса из закрытого положения в открытое положение, заставляя крышку открываться. Шарнирная линия, вдоль которой соединены коробчатая часть и крышечная часть внутреннего выдвижного элемента, предпочтительно продолжается через стенку внутреннего выдвижного отделения на расстоянии от первой стенки наружного корпуса. Это особенно предпочтительно в вариантах выполнения, в которых контейнер содержит механизм открывания крышки, так что при использовании действие механизма открывания крышки не мешает поворотному перемещению шарнирного клапана между первым и вторым положениями. Для увеличения дополнительных площадей поверхности, на которых может быть обеспечена информация о сорте, реклама и другая потребительская информация, шарнирный клапан может содержать две или более выполненных за одно целое сгибаемо соединенных наложенных субпанелей, которые при использовании могут быть разогнуты потребителем для открывания потребительской информации,обеспеченной на их поверхностях. Выполненные за одно целое сгибаемо соединенные субпанели пред-3 019887 почтительно удерживаются в наложенном положении посредством, например, повторно запечатываемого адгезива. Например, клапан может содержать две выполненные за одно целое сложенные в виде буклета наложенные субпанели или три или более выполненные за одно целое и согнутые гармошкой наложенные субпанели. Альтернативно или дополнительно для увеличения обеспеченных поверхностных площадей контейнеры по изобретению могут содержать наружный корпус, имеющий две или более стенок с отверстиями, обеспеченными в нем, и два или более клапанов, соединенных с его внутренним выдвижным отделением. Каждый из клапанов выступает через одно отдельное отверстие. Клапаны все являются поворотными между первым положением и вторым положением при скользящем перемещении внутреннего выдвижного элемента между закрытым и открытым положениями. Например, контейнеры по изобретению могут содержать первый клапан, соединенный с первой стенкой внутреннего выдвижного отделения, которая выступает через отверстие, обеспеченное в передней стенке наружного корпуса, и второй клапан, соединенный со второй стенкой внутреннего выдвижного отделения, которая выступает через отверстие, обеспеченное в задней стенке наружного корпуса. Предпочтительно выдвижной контейнер дополнительно содержит удерживающее средство для предотвращения удаления внутреннего выдвижного отделения из наружного корпуса. Например, контейнер может содержать один или более клапанов, язычков или других механических удерживающих средств для предотвращения удаления внутреннего выдвижного отделения из наружного корпуса. Предпочтительно удерживающее средство ограничивает или по существу предотвращает скользящее перемещение внутреннего выдвижного отделения за открытым положением. Удерживающие средства могут содержать первое удерживающее средство на наружном корпусе и второе удерживающее средство на внутреннем выдвижном отделении, которые при использовании действуют совместно для предотвращения скользящего перемещения внутреннего выдвижного отделения за открытое положение. Например,удерживающие средства могут содержать по меньшей мере один шарнирный клапан на наружном корпусе и по меньшей мере один шарнирный клапан или неподвижный выступ на внутреннем выдвижном отделении, которые при использовании действуют совместно для предотвращения скользящего перемещения внутреннего выдвижного отделения за открытое положение. В закрытом положении внутренность внутреннего выдвижного отверстия недоступна и потребительские изделия, расположенные во внутреннем выдвижном отверстии, не могут быть удалены из контейнера. В открытом положении внутренность внутреннего выдвижного отделения доступна и потребительские изделия, расположенные во внутреннем выдвижном отделении, могут быть удалены из контейнера. Закрытое положение и открытое положение противоположные крайние положения ряда скользящих передвижений внутреннего выдвижного отделения в наружном корпусе. Понятно, что внутреннее выдвижное отделение может скользить в наружном корпусе из закрытого положения в непрерывно "частично открытые" положения, расположенные между закрытым положением и открытым положением. Контейнеры по изобретению могут использоваться как упаковки для различных потребительских изделий. В особенно предпочтительном варианте выполнения контейнеры по изобретению используются для упаковки табачных изделий. Выдвижные контейнеры по изобретению могут предпочтительно использоваться для упаковки табачных изделий, включая, но не ограничивая, традиционные сигареты,поджигаемые на конце, сигары или сигариллы, поджигаемые табачные изделия, включающие воспламеняемый топливный элемент или тепловой источник и субстрат, генерирующий аэрозоль (например, сигареты вида, описанного в US-A-4714082), и табачные изделия для использования с электрическими курительными системами (например, сигареты, вида, описанного в US-A-5692525). Понятно, что при соответствующем выборе размеров внутреннее выдвижное отделение контейнеров по изобретению может вмещать различное общее число табачных изделий или табачные изделия в разном порядке. Например, внутреннее выдвижное отделение может вмещать общее число табачных изделий от десяти до тридцати. Табачные изделия могут быть расположены в различном порядке в зависимости от общего числа табачных изделий. Например, табачные изделия могут быть расположены в одном ряду из шести, семи,восьми, девяти или десяти изделий. Альтернативно, табачные изделия могут быть расположены в два или более рядов. Два или более рядов могут содержать то же число табачных изделий. Например, табачные изделия могут быть расположены в два ряда из пяти, шести, семи, восьми, девяти или десяти изделий или в четыре ряда из четырех, пяти или шести изделий. Альтернативно, два или более рядов могут включать по меньшей мере два ряда, включающих различное число табачных изделий в каждом. Например, табачные изделия могут быть расположены в ряд из пяти и ряд из шести (5-6), ряд из шести и ряд из семи (6-7), ряд из семи и ряд из восьми (7-8), средний ряд из пяти и два наружных ряда из семи (7-5-7),средний ряд из шести и два наружных ряда из пяти (5-6-5), средний ряд из шести и два наружных ряда из семи (7-6-7), средний ряд из семи и два наружных ряда из шести (6-7-6), средний ряд из девяти и два наружных ряда из восьми (8-9-8) или средний ряд из шести с наружным рядом из пяти и наружным рядом из семи изделий (5-6-7). Альтернативно или дополнительно, внутреннее выдвижное отделение может вмещать табачные изделия различных размеров (например, табачные изделия различной длины или различной длины окруж-4 019887 ности). Например, внутреннее выдвижное отделение может вмещать табачные изделия, имеющие длину примерно от 40 до 180 мм и диаметр примерно от 4 до 9 мм. Внутреннее выдвижное отделение может вмещать табачные изделия без фильтра и табачные изделия с различными фильтрующими мундштуками. В дополнение, внутреннее выдвижное отделение может вмещать табачные изделия одного вида или торговой марки или различных видов или торговых марок (например, табачные изделия с различными фильтрами, табачной смесью, запахом, общей доставкой частиц, сопротивлением затяжке или доставкой никотина). Предпочтительно размеры внутреннего выдвижного отделения адаптированы к длине табачных изделий и порядку расположения табачных изделий в нем. Обычно размеры внутреннего выдвижного отделения составляют примерно 0,5 мм и примерно на 5 мм больше размеров пачки или пачек табачных изделий, расположенных в нем. Если внутреннее выдвижное отделение контейнера по изобретению вмещает множество сигарет или табачных изделий, табачные изделия предпочтительно завернуты во внутренний вкладыш из, например, металлической фольги или металлизированной бумаги. Наружный корпус, внутреннее выдвижное отделение и клапан контейнеров по изобретению могут быть выполнены из любого подходящего материала, включая, но не ограничивая, картон, пластик, металл или их комбинации. Наружный корпус и внутреннее выдвижное отделение могут быть выполнены из одного или разных материалов. Клапан может быть выполнен из того же материала, что и наружный корпус, или других материалов, и, в случае, если клапан не выполнен за одно целое с внутренним выдвижным отделением, из того же материала, что и внутреннее выдвижное отделение, или других материалов. Предпочтительно наружный корпус, внутреннее выдвижное отделение и клапан выполнены из согнутых ламинированных заготовок, более предпочтительно - из согнутых ламинированных картонных заготовок. Предпочтительно картон имеет вес примерно от 100 до 350 г на квадратный метр. Предпочтительно каждый из наружного рукава и внутреннего выдвижного отделения выполнен из одной согнутой заготовки ламинированного куска. Более предпочтительно наружный рукав выполнен из первой одной согнутой заготовки ламинированного куска, а внутреннее выдвижное отделение и клапан выполнены из второй одной согнутой заготовки ламинированного куска. Контейнеры по изобретению могут быть обернуты известным образом любым подходящим известным материалом или сочетанием материалов, включая, но не ограничивая, целлофан, полимерную пленку, например, из полиэтилена или полипропилена, металлизированные полимерные пленки и ламинированные полимерные пленки. Контейнеры по изобретению могут быть обернуты в обертки, включая отрывные ленты. Одна или более отрывных лент может продолжаться в поперечном или продольном направлении вокруг периметра контейнера. На внутренних и наружных поверхностях наружного корпуса, внутреннего выдвижного отделения и клапана могут быть напечатаны, выдавлены или обеспечены иным образом (например, с использованием ярлыков и наклеек) логотипы производителя или торговой марки, товарные знаки, слоганы и другая потребительская информация и признаки. Предпочтительно внутренние размеры наружного корпуса, по существу, те же, что и наружные размеры внутреннего выдвижного отделения, так что внутренние поверхности наружного корпуса наложены и примыкают к наружным поверхностям внутреннего выдвижного отделения в закрытом положении. В использовании сила трения, производимая между наружными поверхностями внутреннего выдвижного отделения и примыкающими внутренними поверхностями наружного корпуса, препятствует скользящему перемещению внутреннего выдвижного отделения между закрытым положением и открытым положением. Это предпочтительно предотвращает открывание и закрывание контейнера без применения выраженного усилия потребителя. Наружный корпус и его внутреннее выдвижное отделение могут быть, по существу, прямоугольными параллелепипедами с прямоугольными продольными и прямоугольными поперечными краями. Альтернативно наружный корпус и внутреннее выдвижное отделение могут включать один или более закругленный продольный край, закругленные поперечные края, скошенные продольные края, скошенные поперечные края или их сочетание. Например, посредством разрезания известным способом ламинированной заготовки, из которой выполнены наружный корпус и внутреннее выдвижное отделение контейнера, может быть выполнен выдвижной контейнер с несколькими отсеками и закругленными углами по изобретению. Изобретение будет далее раскрыто посредством примера со ссылкой на сопровождающие чертежи,на которых: фиг. 1 - вид в перспективе выдвижного контейнера в соответствии с вариантом выполнения изобретения с внутренним выдвижным отделением в закрытом положении; фиг. 2 - вид в перспективе контейнера по фиг. 1 с внутренним выдвижным отделением в открытом положении; фиг. 3 - вид сверху ламинированнойкартонной заготовки для выполнения наружного корпуса контейнера по фиг. 1 и 2 и фиг. 4 - вид сверху ламинированной картонной заготовки для выполнения внутреннего выдвижного отделения контейнера по фиг. 1 и 2. Выдвижной контейнер, показанный на фиг. 1 и 2, является прямоугольным параллелепипедом и включает наружный корпус 2 и внутреннее выдвижное отделение 4, скользящее в наружном корпусе 2,который вмещает обернутую пачку 6 сигарет. В последующем описании контейнера термины "расположенный сверху" и "верхний", "расположенный снизу" и "нижний", "передний" и "задний" использованы для описания относительного положения наружного корпуса 2 и внутреннего выдвижного отделения 4,когда потребитель держит контейнер вертикально, так что внутреннее выдвижное отделение 4 скользит,по существу, в вертикальном направлении в наружном корпусе 2 между закрытым и открытым положением. Эти термины используются безотносительно фактической ориентации контейнера, показанного на чертежах. Наружный корпус 2 имеет переднюю стенку 8 и противоположную заднюю стенку 10, левую боковую стенку 12 и противоположную правую боковую стенку 14 и нижнюю стенку 16. Как показано на фиг. 1 и 2, передняя стенка 8 и задняя стенка 10 являются основными стенками наружного корпуса 2. Стенки 8, 10, 12, 14, 16 наружного корпуса 2 образуют чашеобразный резервуар с открытой верхней торцевой поверхностью, обозначенной верхними поперечными краями передней стенки 8, задней стенки 10,левой боковой стенки 12 и правой боковой стенки 14, в который помещено внутреннее выдвижное отделение 4. Разрез 18, обеспеченный в передней стенке 8 наружного корпуса 2, близко расположенной в нижней стенке 16 корпуса, продолжается поперечно между левой 12 и правой 14 боковыми сторонами наружного корпуса 2. Внутреннее выдвижное отделение 4 контейнера на фиг. 1 и 2 имеет нижний коробчатый участок 20 и верхний крышечный участок 22, шарнирно прикрепленный к нижнему, коробчатому участку 20 вдоль поперечной шарнирной линии 24, продолжающейся через заднюю стенку внутреннего выдвижного отделения 4. Нижний коробчатый участок 20 имеет переднюю стенку 26 и противоположную заднюю стенку 28, левую боковую стенку 30 и противоположную правую боковую стенку 32 и нижнюю стенку 34. Как показано на фиг. 2, центральный контур 36 обеспечен вдоль свободного поперечного верхнего края передней стенки 26 коробчатого участка 20 внутреннего выдвижного контейнера 4. Верхний крышечный участок 22 имеет заднюю стенку 38, левую боковую стенку 40 и противоположную правую боковую стенку 42, которые служат в качестве продолжения соответствующих стенок нижнего коробчатого участка 20, когда крышечный участок 22 находится в закрытом положении. Верхний крышечный участок 22 также имеет верхнюю стенку 44, противоположную нижней стенке 34 нижнего коробчатого участка 20, когда крышечный участок 22 находится в закрытом положении. Крышечный участок 22 имеет прямоугольную открытую переднюю поверхность, обозначенную свободными продольными передними краями левой 40 и правой 42 боковыми стенками и поперечными передним краем верхней стенки 44 и крышечным участком 22 и верхним свободным краем передней стенки коробчатого участка 20 внутреннего выдвижного отделения 4. Как показано на фиг. 1 и 2, полукруговой захватный язычок 46, отрезанный от верхней стенки 44 крышечного участка 22 внутреннего выдвижного отделения 4, продолжается вверх от его задней стенки 38. Интегральный (выполненный за одно целое) клапан 48, имеющий по существу те же размеры, что передние стенки 8, 26 наружного корпуса 2 и внутреннего выдвижного отделения 4 шарнирно соединен с задней стенкой 28 коробчатого участка 20 внутреннего выдвижного отделения 4 посредством промежуточной панели 50, шарнирно соединенной с нижним краем задней стенки 28. Промежуточная панель 50 наложена на нижнюю стенку 34 коробчатого участка 20 внутреннего выдвижного отделения 4 и продолжается от нижнего края задней стенки 28 коробчатого участка 20 до ближайшего нижнего края его передней стенки 26, между нижней стенкой 34 коробчатого участка 20 внутреннего выдвижного отделения 4 и нижней стенкой 16 наружного корпуса 2. Интегральный клапан 48, шарнирно соединенный с промежуточной панелью 50 вдоль поперечной шарнирной линии 52, продолжается вверх между передней стенкой 26 коробчатого участка 20 внутреннего выдвижного отделения 4 и передней стенкой 8 наружного корпуса 2 от ближайшего нижнего края передней стенки 26 коробчатого участка 20 внутреннего выдвижного отделения 4 к поперечному разрезу 18, обеспеченному в передней стенке 8 наружного корпуса 2. Клапан 50 затем проходит через разрез 18,так что когда внутреннее выдвижное отделение 4 находится в закрытом положении, как показано на фиг. 1, он наложен на переднюю стенку 8 наружного корпуса 2 над разрезом 18. На фиг. 1 показан контейнер с внутренним выдвижным отделением 4 в закрытом положении, в котором открытая передняя поверхность крышечного участка 22 внутреннего выдвижного отделения 4 и шарнирная линия 24, вдоль которой коробчатый участок 20 и крышечный участок 22 внутреннего выдвижного отделения 4 соединены, покрыты передней 8 и задней 10 стенками наружного корпуса 2 соответственно, так что пачка 6 сигарет, расположенная во внутреннем выдвижном отделении, недоступна. В закрытом положении внутреннее выдвижное отделение 4 содержится в наружном корпусе 2 с задней стенкой 10, левой боковой стенкой 12 и правой боковой стенкой 14 наружного корпуса 2, смежных с и наложенных на задние стенки 28, 36 коробчатого участка 20 и крышечного участка 22, левые боковые стенки 30, 40 коробчатого участка 20 и крышечного участка 22 и правые боковые стенки 32, 42 коробчатого участка 20 и крышечного участка 22 соответственно внутреннего выдвижного отделения 4 и нижней стенки 16 наружного корпуса 2, смежной с и наложенной на промежуточную панель 50. Как показано на фиг. 1, наружный корпус 2 и внутреннее выдвижное отделение 4 имеют, по существу, одинаковую высоту, так что внутреннее выдвижное отделение 4 не выступает наружу из наружного корпуса 2 через открытый верхний конец его стороны в закрытом положении и верхняя стенка 44 крышечного участка 22 внутреннего выдвижного отделения 4 образует верхнюю стенку контейнера. На фиг. 2 показан контейнер с внутренним выдвижным отделением 4 в открытом положении, в котором нижняя стенка 34 внутреннего выдвижного отделения 6 и промежуточная панель 50 удалены от нижней стенки 16 наружного корпуса 2 и крышечный участок 22 и верхний участок коробчатого участка 20 внутреннего выдвижного отделения 4 выступают из наружного корпуса 2 через открытый верхний конец его поверхности. Когда внутреннее выдвижное отделение 4 находится в открытом положении,пачка 6 сигарет, расположенная во внутреннем выдвижном отделении 4, доступна через открытую переднюю поверхность участка 22 его крышки. Как показано на фиг. 2, для облегчения доступа к пачке 6 сигарет, крышечный участок 22 внутреннего выдвижного отделения 4 может поворачиваться в обратную сторону вокруг шарнирной линии 24, вдоль которой он соединен с коробчатым участком 20. Центральный контур 36, обеспеченный вдоль свободного поперечного верхнего края передней стенки 26 коробчатого участка 20 внутреннего выдвижного отделения 4, также облегчает извлечение сигарет, размещенных во внутреннем выдвижном отделении 4 из контейнера, когда внутреннее выдвижное отделение находится в открытом положении. Поперечное наружное поперечное сечение внутреннего выдвижного отделения 4, по существу, такое же, что и поперечное внутреннее поперечное сечение наружного корпуса 2, так что во время открывания и закрывания контейнера, сила трения, образуемая между наружной поверхностью внутреннего выдвижного отделения 4 и внутренней поверхностью наружного корпуса 2, предотвращает скользящее движение внутреннего выдвижного отделения 4 в наружном корпусе 2 до выраженного усилия, примененного к нему со стороны потребителя. В использовании, для скольжения внутреннего выдвижного отделения 4 в наружном корпусе 2 из закрытого положения, показанного на фиг. 1, в открытое положение, показанное на фиг. 2, потребитель держит наружный корпус 2 контейнера в одной руке, захватывает захватный язычок 46, соединенный с задней стенкой 38 крышечного участка 22 внутреннего выдвижного отделения 4, другой рукой и тянет внутреннее выдвижное отделение 4 вверх через открытый верхний конец поверхности наружного корпуса 2 в направлении, показанном стрелкой на фиг. 1. Как показано более детально далее, контейнер также содержит удерживающие средства для предотвращения скольжения внутреннего выдвижного отделения 4 относительно в наружном корпусе 2 в открытое положение, показанное на фиг. 2. Также как или вместо захватного язычка 46 пара противоположных контуров (не показаны) могут быть обеспечены вдоль свободных поперечных верхних краев левой 12 и правой 14 боковых сторон наружного корпуса, через который потребитель может захватить левую 30 и правую 32 боковые стороны внутреннего выдвижного отделения 4 с целью открывания контейнера. Поперечная шарнирная линия 52, вдоль которой интегральный шарнирный клапан 48 соединен с промежуточной панелью 50, находится под поперечным разрезом 18 в передней стенке 8 наружного корпуса 2, когда внутреннее выдвижное отделение 4 находится в закрытом положении, и, как описано выше,интегральный шарнирный клапан 48 находится в первом положении, параллельно передней стенке 8 наружного корпуса 2 и передней стенке 26 коробчатого участка 20 внутреннего выдвижного отделения 4. Скользящее движение вверх внутреннего выдвижного отделения 4 в наружном корпусе 2 из закрытого положения в открытое положение перемещает шарнирную линию 52, вдоль которой клапан 48 соединен с промежуточной панелью 50 сверху относительно поперечного разреза 18, так что во втором положении он находится над поперечным разрезом 18. Это вызывает поворот клапана 48 вокруг шарнирной линии 52 во второе положение, в котором он шарнирно повернут наружу от первой стенки 8 наружного корпуса 2 и передней стенки 26 коробчатого участка 20 внутреннего выдвижного отделения 4, как показано на фиг. 2. Внутренняя поверхность клапана 48, обращенная к внутреннему выдвижному отделению 4, когда внутреннее выдвижное отделение 4 находится в закрытом положении, и клапан 4 8 находятся в первом положении, а верхний участок передней стенки 8 наружного корпуса 2 над поперечным разрезом 18, покрытым клапаном 48, когда внутреннее выдвижное отделение 4 находится в закрытом положении, и клапан 48 находятся во втором положении. Следовательно, графика или текст, обеспеченные на внутренней поверхности клапана и наружной поверхности верхнего участка передней стенки 8 наружного корпуса 2 над поперечным разрезом 18 становятся видимыми потребителю, когда контейнер открыт. Нижний участок передней стенки 8 наружного корпуса 2 под поперечным разрезом 18 наклоняет верхний участок интегрального шарнирного клапана 48, выступающего через поперечный разрез в передней стенке 8 наружного корпуса 2, когда внутреннее выдвижное отделение 4 находится в закрытом положении. Это предпочтительно закрепляет верхний участок клапана 48, выступающего через разрез 18, опирающийся на верхний участок передней стенки 8 наружного корпуса 2 над разрезом 18 в первом положении. Заготовка куска ламинированного картона, из которой наружный корпус 2 контейнера, показанного на фиг. 1 и 2, может быть выполнен, показана на фиг. 3. Заготовка куска ламинированного картона, из которой внутреннее выдвижное отделение 4 и шарнирный клапан 48 контейнера на фиг. 1 и 2 могут быть выполнены, показана на фиг. 4. Соответствующие номера ссылок использованы на фиг. 3 и 4 для элементов заготовок, похожих или относящихся к элементам наружного корпуса 2, внутреннего выдвижного отделения 4 и клапана 48 контейнера на фиг. 1 и 2, описанных ранее. Заготовки включают различные панели, клапаны и язычки (имеющие этикетку с жирным шрифтом), которые при сгибании вокруг соответствующих линий надреза (показанных пунктирной линией) и прикрепленных адгезивом (не показано) традиционным способом, образуют наружный корпус 2, внутреннее выдвижное отделение 4 и клапан 48 контейнера. Через уточнение термин "линия надреза" использован для обозначения линии, образованной, например, фальцовкой, зарубкой, перфорированием, тиснением или иначе сгибанием, разрезанием или ослаблением заготовки. Заготовка, показанная на фиг. 3, для выполнения наружного корпуса 2 контейнера, показанного на фиг. 1 и 2, имеет панель 8 передней стенки, панель 10 задней стенки, панель 12 левой боковой стенки,панель 14 а внутренней правой боковой стенки, панель 14b наружной правой боковой стенки, панель 16 а внутренней нижней стенки и панель 16b наружной нижней стенки, которые образуют соответствующие стенки наружного корпуса 2 при сгибании заготовки. Заготовка также содержит пару нижних закрывающих язычков 54 нижней боковой стенки, соединенные с нижними краями панели 12 левой боковой стенки и панелью 14b наружной правой боковой стенки вдоль поперечных линий надреза. Заготовка также включает верхний удерживающий клапан 56, соединенный с верхним краем панели 10 задней стенки вдоль поперечной линии надреза. Как показано на фиг. 3, поперечный разрез 18, обеспеченный в панели 8 передней стенки заготовки, продолжается через панель 10 передней стенки между панелью 12 левой боковой стенки и панелью 14b наружной правой боковой стенки. Для образования наружного корпуса 2 передняя 8, задняя 10, левая боковая 12, внутренняя правая боковая 14 а и наружная правая боковая 14b панели изначально согнуты для образования полого рукава с открытым концом и панели 14b наружной правой боковой стенки, прикрепленной к панели 14 а внутренней правой боковой стенки. Это может быть сделано предпочтительно поставщиком до доставки заготовки производителю потребительских изделий. На следующем этапе панель 16 а внутренней нижней стенки, панель 16b наружной нижней стенки и закрывающие язычки 54 нижней боковой стенки согнуты на 90 и прикреплены друг к другу известным образом для закрывания нижнего конца полого рукава и образования таким образом нижней стенки 16 наружного корпуса 2. На финальном этапе верхний удерживающий клапан 56 согнут на 180, так что он опирается на внутреннюю поверхность панели 10 задней стенки в образованном наружном корпусе 2. Заготовка, показанная на фиг. 4, для формирования внутреннего выдвижного отделения и интегрального шарнирного клапана 48 контейнера, показанного на фиг. 1 и 2, имеет панель 26 передней стенки участка коробки, панель 28 задней стенки участка коробки, панель 30 левой боковой стенки участка коробки, панель 32 а внутренней правой боковой стенки участка коробки, панель 32b наружной правой боковой стенки участка коробки и панель 34 нижней стенки участка коробки, которые образуют соответствующие стенки коробчатого участка 20 внутреннего выдвижного отделения 4, когда заготовка согнута. Пара закрывающих язычков 57 боковой стенки нижнего участка коробки соединена с нижними краями панели 30 левой боковой стенки участка коробки и панелей 32b и 34 наружной правой боковой стенки участка коробки вдоль поперечных линий надреза. Закрывающий язычок 58 нижней стенки участка коробки соединен с панелью 34 нижней стенки участка коробки вдоль линии надреза. Панель 48 а внутреннего клапана и панель 48b наружного клапана соединены с панелью 28 задней стенки участка коробки заготовки посредством промежуточной панели 50, соединенной с ее нижним краем вдоль поперечной линии надреза. Как показано на фиг. 4, трапециевидный нижний удерживающий клапан 60, отсоединенный от промежуточной панели 50, продолжается от нижнего края панели 28 задней стенки участка коробки вдоль поперечной линии надреза. Заготовка также включает панель 38 задней стенки участка крышки, соединенную с панелью 28 задней стенки участка коробки вдоль поперечной шарнирной линии 24 (выделено на фиг. 4), панель 40 левой боковой стенки участка крышки, панель 42 правой боковой стенки участка крышки, панель 44b наружной верхней стенки участка крышки и панель 44 а внутренней верхней стенки участка крышки. Пара закрывающих клапанов 62 боковой стенки верхнего участка крышки соединена с верхними краями панелей 40 и 42 левой и правой боковых стенок участка крышки вдоль поперечных линий надреза, а клапан 64 участка крышки соединен с панелью 44 а внутренней верхней стенки участка крышки вдоль поперечной линии надреза. Как показано на фиг. 4, центральный полукруговой захватный язычок 46, отделенный от панели 44b наружной верхней стенки участка крышки, продолжается от верхнего края панели 38 задней стенки участка крышки. Для формирования внутреннего выдвижного отделения 4 передняя 26, задняя 28, левая боковая 30,внутренняя правая боковая 32 а и наружная правая боковая панель 32b стенок участка коробки изначально сгибаются для формирования полого рукава с открытым концом и панели 32b наружной правой боковой стенки участка коробки, присоединенной к панели 32 а внутренней правой боковой стенки участка коробки. В дополнение, для формирования шарнирного клапана 48, панель 48b наружного клапана сги-8 019887 бается на 180 и постоянно или высвобождаемо присоединяется к панели 48 а внутреннего клапана. Это может предпочтительно быть сделано поставщиком до доставки заготовки производителю потребительских изделий. Формирование интегральных шарнирных клапанов 48 постоянным присоединением двух наложенных субпанелей, соединенных сгибанием (т.е. панель 48b наружного клапана и панель 48 а внутреннего клапана) одной к другой предпочтительно позволяет обеспечить потребительскую информацию на внутренней и наружной поверхностях шарнирного клапана 48 печатанием одной стороны заготовки. Если бы интегральный шарнирный клапан 48 был выполнен из одной панели, было бы необходимо печатать обе стороны заготовки, показанной на фиг. 4, с целью обеспечения потребительской информации на внутренней и наружной поверхностях шарнирного клапана 48. Для завершения формирования участка 20 корпуса внутреннего выдвижного отделения 4 панель 34 нижней стенки участка коробки, закрывающие язычки 57 нижних боковых стенок участка коробки и закрывающий язычок 58 нижней стенки участка коробки сгибают на 90 и присоединяют известным образом для закрывания нижнего конца полого рукава и таким образом формируют нижнюю стенку 32 участка 20 корпуса внутреннего выдвижного отделения 4. Промежуточную панель 50 сгибают на 90, так что она накладывается на панель 34 нижней стенки участка коробки, и верхний удерживающий клапан 56 сгибают наружу на 180, так что он опирается на наружную поверхность панели 28 задней стенки участка коробки. Трапециевидный нижний удерживающий клапан 60 тоже сгибают на 180, так что он опирается на наружную поверхность панели 28 задней стенки участка коробки. Для выполнения крышечного участка 22 внутреннего выдвижного отделения, панель 44b наружной верхней стенки участка крышки, левая 40 и правая 42 панели боковых стенок участка крышки и закрывающие язычки 62 боковых стенок верхнего участка крышки сгибают на 90 и закрывающие язычки 62 боковых стенок верхнего участка крышки присоединяют к внутренней поверхности панели 44b наружной верхней стенки участка крышки. Для завершения выполнения крышечного участка 22, панель 44 а внутренней верхней стенки участка крышки сгибают внутрь на 180, так что она опирается на внутреннюю поверхность панели 44b наружной верхней стенки участка крышки, а клапан 64 участка крышки сгибают на 90, так что он опирается на панель 38 задней стенки участка крышки. Для удерживания клапана 64 участка крышки в положении его нижний край помещают в узкий закругленный разрез 66, обеспеченный в панели 38 задней стенки участка крышки. Понятно, что точный порядок, в котором различные панели, клапаны и язычки заготовки куска ламинированного картона, показанные на фиг. 3 и 4, сгибают и закрепляют друг с другом для формирования наружного корпуса 2, внутреннего выдвижного отделения 4 и клапана 48 контейнера по фиг. 1 и 2,может изменяться в соответствии с, например, аппаратом для производства контейнера. Во время изготовления контейнера, показанного на фиг. 1 и 2, из заготовок, показанных на фиг. 3 и 4, внутреннее выдвижное отделение 4 помещается в наружный корпус 2 через открытый верхний конец его поверхности, а шарнирный клапан 48, соединенный с внутренним выдвижным отделением 4, помещается через поперечный разрез 18, обеспеченный в передней стенке 8 наружного корпуса 2 и внутреннего выдвижного отделения 4. При использовании, когда внутреннее выдвижное отделение 4 достигает открытого положения, показанного на фиг. 2, верхний удерживающий клапан 56 наружного корпуса 2 зацепляет нижний удерживающий клапан 60 внутреннего выдвижного отделения 4, таким образом предпочтительно препятствуя дальнейшему скольжению вверх внутреннего выдвижного отделения 4 в наружном корпусе 2 до открытого положения. Взаимодействие между верхним удерживающим клапаном 56 наружного корпуса 2 и удерживающим клапаном 60 внутреннего выдвижного отделения 4 также предпочтительно препятствует извлечению внутреннего выдвижного отделения 4 контейнера из его наружного корпуса 2. В контейнере, показанном на фиг. 1 и 2, интегральный шарнирный клапан 48 имеет, по существу, те же размеры, что и передняя стенка наружного корпуса 2. Однако, понятно, что контейнеры по изобретению могут иметь шарнирные клапаны уменьшенных размеров, сопоставимых с первой стенкой наружного корпуса, в котором обеспечено отверстие. Пример изобретения приведен выше со ссылкой на контейнер, включающий наружный корпус, выполненный из заготовки ламинированного куска, а внутреннее выдвижное отделение и интегральный клапан выполнены из второй заготовки ламинированного куска. Однако, контейнеры по изобретению могут включать внутреннее выдвижное отделение и неинтегральный клапан, приклеенный или другим способом прикрепленный к внутреннему выдвижному отделению. Например, контейнеры по изобретению могут включать наружный корпус, выполненный из заготовки одного ламинированного куска, внутреннее выдвижное отделение, выполненное из второй заготовки ламинированного куска, и клапан, выполненный из третьей заготовки одного ламинированного куска. Контейнеры по изобретению могут также включать внутренние выдвижные отделения, в которых участок крышки внутреннего выдвижного отделения не включен. Например, внутреннее выдвижное отделение может быть поддоном или коробкой с открытой стороной или с отверстием, обеспеченным в его стенке, при этом открытая сторона или отверстие покрыто наружным корпусом, когда внутреннее выдвижное отделение находится в закрытом положении, так что потребительские изделия, расположенные во внутреннем выдвижном отделении, доступны. В варианте выполнения, описанном ранее, наружный корпус контейнера включает нижнюю стенку. Однако, понятно, что это не естественное свойство, и контейнеры по изобретению могут включать наружные корпусы, в которых не включена нижняя стенка (т.е. наружный корпус с открытыми противоположными стенками). Также понятно, что в то время как в описанном варианте выполнения внутреннее выдвижное отделение имеет участок крышки с открытой передней стороной, контейнеры по изобретению могут включать внутренние выдвижные отделения с участком крышки, имеющим переднюю стенку,заднюю стенку, противоположные боковые стенки и верхнюю стенку. Кроме того, понятно, что в то время как в варианте выполнения, описанном ранее, отверстие обеспечено в передней стенке наружного корпуса, при этом отверстие может быть альтернативно обеспечено в задней стенке или в одной из боковых стенок наружного корпуса. Также понятно, что в то время как в варианте выполнения, описанном ранее, клапан соединен с задней стенкой внутреннего выдвижного отделения в зависимости от стенки наружного корпуса, в котором обеспечено отверстие, клапан может альтернативно быть соединен с одной из других стенок внутреннего выдвижного отделения. В дополнение, понятно, что контейнеры по изобретению могут включать наружный корпус, имеющий две или более стенок с отверстиями, обеспеченными в них, и двумя или более клапанами, соединенными с его внутренним выдвижным отделением, каждый из которых выступает через отдельное отверстие и поворачивается между первым положением и вторым положением после скользящего перемещения внутреннего выдвижного отверстия между закрытым и открытым положениями. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Выдвижной контейнер, содержащий наружный корпус (2), имеющий первую стенку (8) с обеспеченным в ней отверстием (18); внутреннее выдвижное отделение (4), вмещающее множество курительных изделий, причем внутреннее выдвижное отделение (4) способно скользить в наружном корпусе (2) между закрытым положением, в котором внутренность внутреннего выдвижного отделения (4) недоступна, и открытым положением, в котором внутренность внутреннего выдвижного отделения (4) доступна; и шарнирный клапан (48), соединенный с внутренним выдвижным отделением (4) и выступающий через отверстие (18) в первой стенке (8) наружного корпуса,при этом шарнирный клапан (48) включает две или более интегральных, сгибаемо соединенных,наложенных субпанелей (48 а, 48b) и способен поворачиваться между первым положением, в котором клапан (48) опирается на первую стенку (8) наружного корпуса (2), и вторым положением, в котором клапан (48) шарнирно повернут наружу от первой стенки (8) наружного корпуса (2) после скользящего перемещения внутреннего выдвижного отделения (4) между закрытым и открытым положением, и при этом внутреннее выдвижное отделение (4) включает коробчатый участок (20) и крышечный участок (22), соединенный с коробчатым участком (20) вдоль шарнирной линии (24), вокруг которой крышечный участок (22) способен поворачиваться, когда внутреннее выдвижное отделение (4) находится в открытом положении. 2. Контейнер (2) по п.1, в котором шарнирный клапан (48) соединен с коробчатым участком (20) внутреннего выдвижного отделения (4). 3. Контейнер по п.1 или 2, в котором клапан (48), по существу, имеет такие же размеры, что и первая стенка (8) наружного корпуса (2). 4. Контейнер по любому из пп.1-3, дополнительно содержащий удерживающие средства (56, 60) для предотвращения извлечения внутреннего выдвижного отделения (4) из наружного корпуса (2). 5. Контейнер по любому предшествующему пункту, дополнительно содержащий захватный язычок(46), соединенный с внутренним выдвижным отделением (4), который в использовании может быть захвачен и потянут потребителем для скольжения внутреннего выдвижного отделения (4) в наружном корпусе (2) из закрытого положения в открытое положение. 6. Контейнер по любому предшествующему пункту, в котором шарнирный клапан (48) и внутреннее выдвижное отделение (4) образованы из единой плоской заготовки из куска ламинированного материала, и шарнирный клапан (48) образован из двух панелей (48 а, 48b), прикрепленных друг к другу в наложенном положении. 7. Контейнер по любому предшествующему пункту, в котором шарнирный клапан (48) соединен со стенкой внутреннего выдвижного отделения (4), параллельной и смежной первой стенке (8) наружного корпуса (2).
