Укупорочный колпачок с выдвижной крышкой

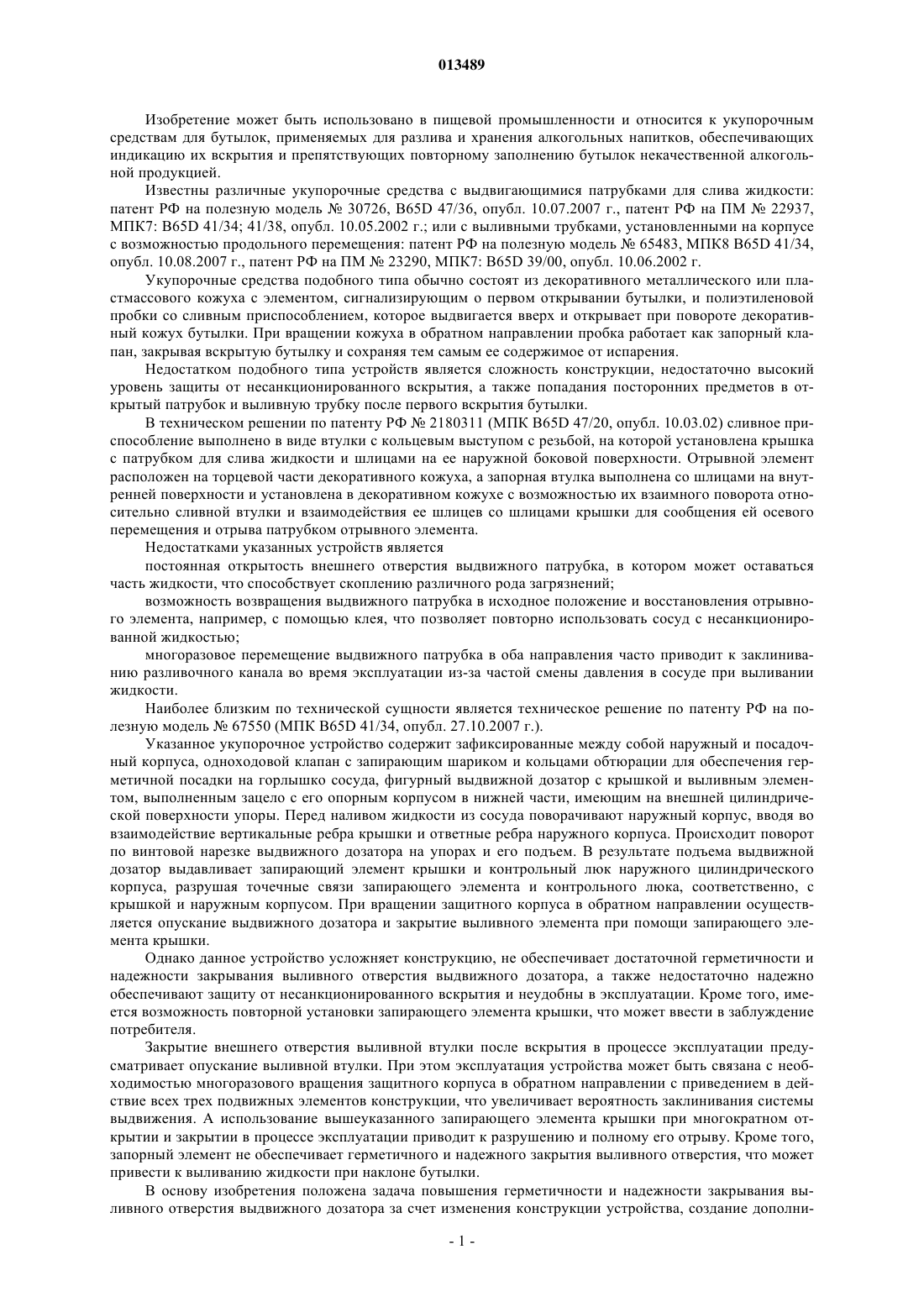

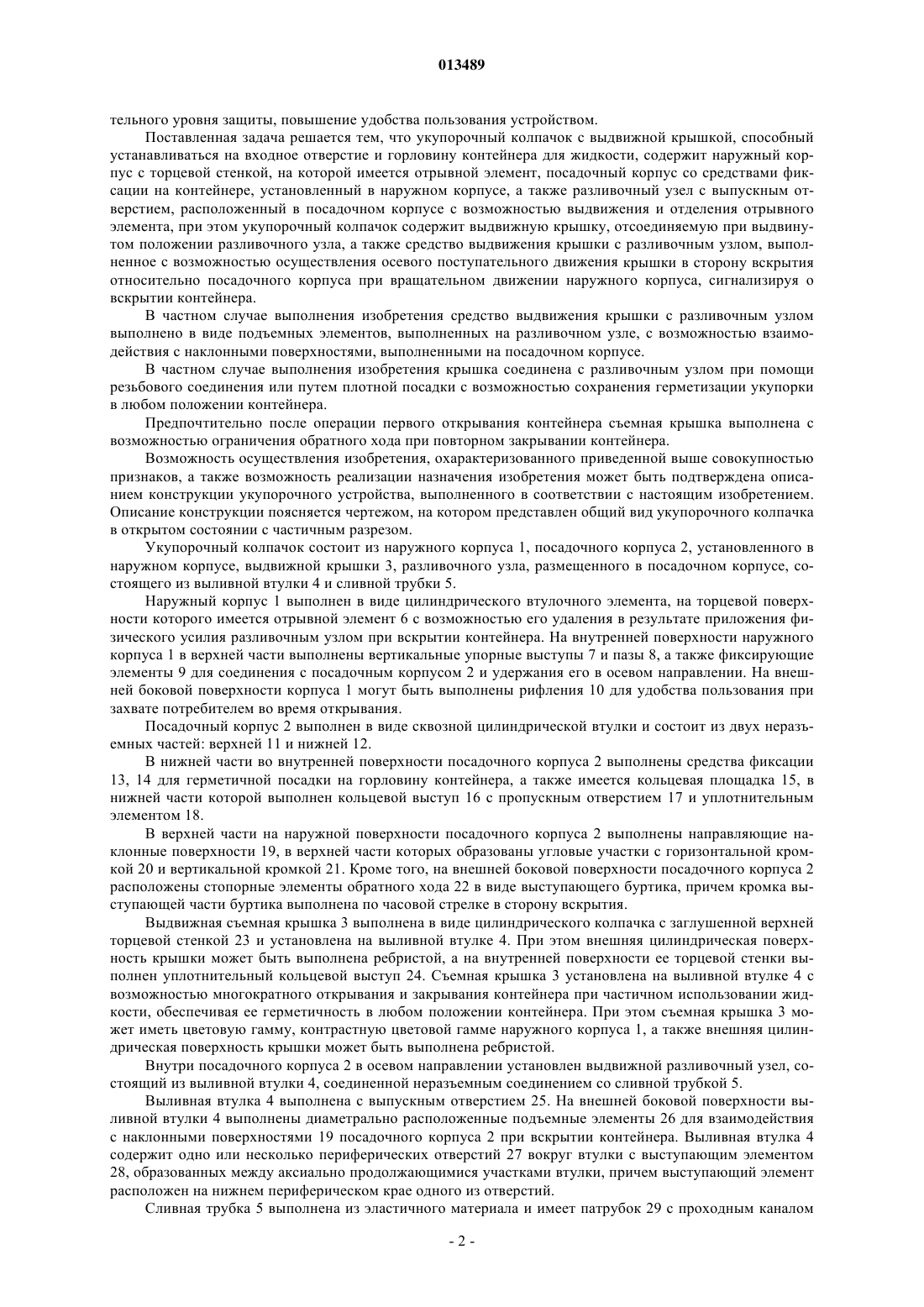

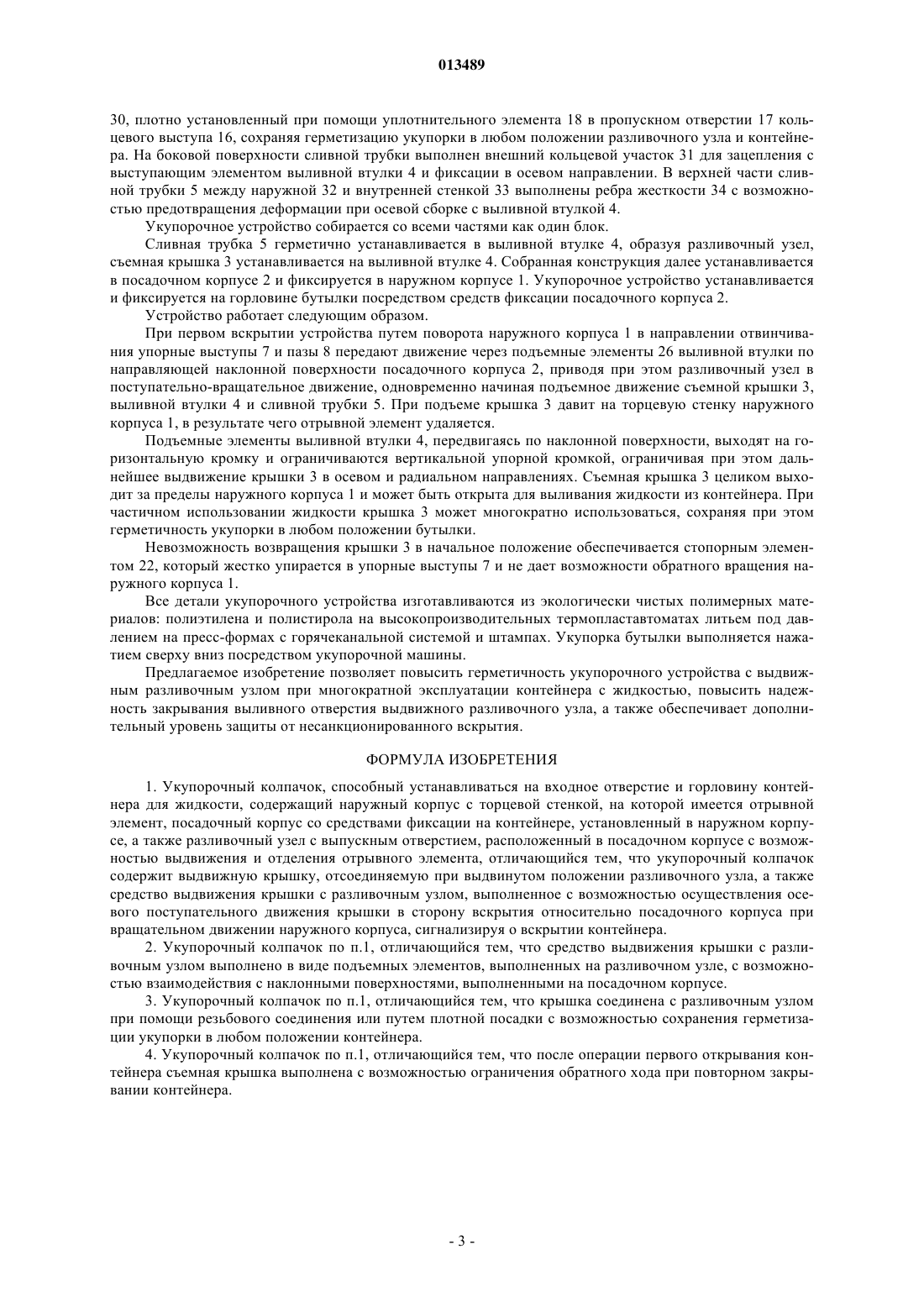

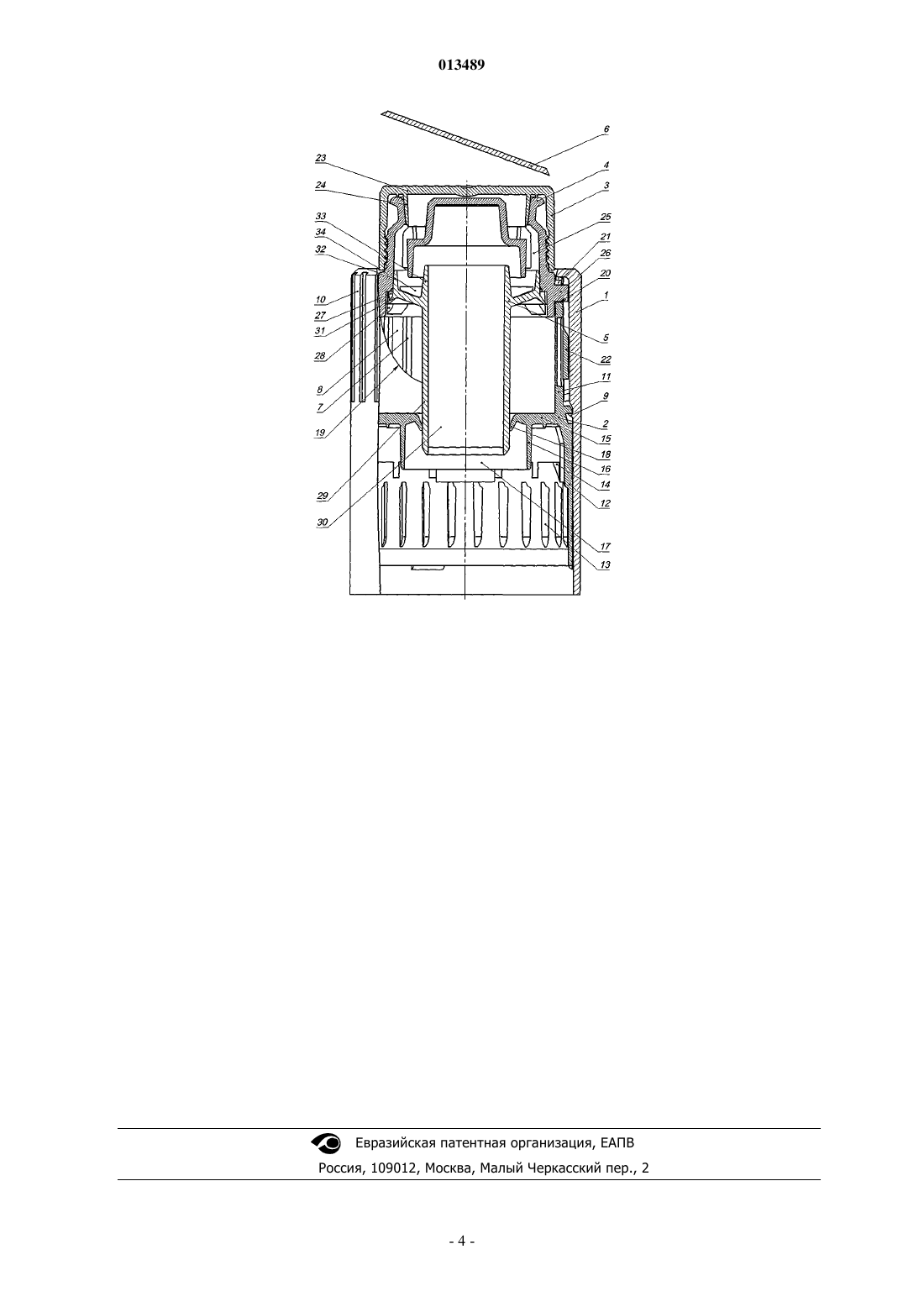

013489 Изобретение может быть использовано в пищевой промышленности и относится к укупорочным средствам для бутылок, применяемых для разлива и хранения алкогольных напитков, обеспечивающих индикацию их вскрытия и препятствующих повторному заполнению бутылок некачественной алкогольной продукцией. Известны различные укупорочные средства с выдвигающимися патрубками для слива жидкости: патент РФ на полезную модель 30726, B65D 47/36, опубл. 10.07.2007 г., патент РФ на ПМ 22937,МПК 7: B65D 41/34; 41/38, опубл. 10.05.2002 г.; или с выливными трубками, установленными на корпусе с возможностью продольного перемещения: патент РФ на полезную модель 65483, МПК 8 B65D 41/34,опубл. 10.08.2007 г., патент РФ на ПМ 23290, МПК 7: B65D 39/00, опубл. 10.06.2002 г. Укупорочные средства подобного типа обычно состоят из декоративного металлического или пластмассового кожуха с элементом, сигнализирующим о первом открывании бутылки, и полиэтиленовой пробки со сливным приспособлением, которое выдвигается вверх и открывает при повороте декоративный кожух бутылки. При вращении кожуха в обратном направлении пробка работает как запорный клапан, закрывая вскрытую бутылку и сохраняя тем самым ее содержимое от испарения. Недостатком подобного типа устройств является сложность конструкции, недостаточно высокий уровень защиты от несанкционированного вскрытия, а также попадания посторонних предметов в открытый патрубок и выливную трубку после первого вскрытия бутылки. В техническом решении по патенту РФ 2180311 (МПК B65D 47/20, опубл. 10.03.02) сливное приспособление выполнено в виде втулки с кольцевым выступом с резьбой, на которой установлена крышка с патрубком для слива жидкости и шлицами на ее наружной боковой поверхности. Отрывной элемент расположен на торцевой части декоративного кожуха, а запорная втулка выполнена со шлицами на внутренней поверхности и установлена в декоративном кожухе с возможностью их взаимного поворота относительно сливной втулки и взаимодействия ее шлицев со шлицами крышки для сообщения ей осевого перемещения и отрыва патрубком отрывного элемента. Недостатками указанных устройств является постоянная открытость внешнего отверстия выдвижного патрубка, в котором может оставаться часть жидкости, что способствует скоплению различного рода загрязнений; возможность возвращения выдвижного патрубка в исходное положение и восстановления отрывного элемента, например, с помощью клея, что позволяет повторно использовать сосуд с несанкционированной жидкостью; многоразовое перемещение выдвижного патрубка в оба направления часто приводит к заклиниванию разливочного канала во время эксплуатации из-за частой смены давления в сосуде при выливании жидкости. Наиболее близким по технической сущности является техническое решение по патенту РФ на полезную модель 67550 (МПК B65D 41/34, опубл. 27.10.2007 г.). Указанное укупорочное устройство содержит зафиксированные между собой наружный и посадочный корпуса, одноходовой клапан с запирающим шариком и кольцами обтюрации для обеспечения герметичной посадки на горлышко сосуда, фигурный выдвижной дозатор с крышкой и выливным элементом, выполненным зацело с его опорным корпусом в нижней части, имеющим на внешней цилиндрической поверхности упоры. Перед наливом жидкости из сосуда поворачивают наружный корпус, вводя во взаимодействие вертикальные ребра крышки и ответные ребра наружного корпуса. Происходит поворот по винтовой нарезке выдвижного дозатора на упорах и его подъем. В результате подъема выдвижной дозатор выдавливает запирающий элемент крышки и контрольный люк наружного цилиндрического корпуса, разрушая точечные связи запирающего элемента и контрольного люка, соответственно, с крышкой и наружным корпусом. При вращении защитного корпуса в обратном направлении осуществляется опускание выдвижного дозатора и закрытие выливного элемента при помощи запирающего элемента крышки. Однако данное устройство усложняет конструкцию, не обеспечивает достаточной герметичности и надежности закрывания выливного отверстия выдвижного дозатора, а также недостаточно надежно обеспечивают защиту от несанкционированного вскрытия и неудобны в эксплуатации. Кроме того, имеется возможность повторной установки запирающего элемента крышки, что может ввести в заблуждение потребителя. Закрытие внешнего отверстия выливной втулки после вскрытия в процессе эксплуатации предусматривает опускание выливной втулки. При этом эксплуатация устройства может быть связана с необходимостью многоразового вращения защитного корпуса в обратном направлении с приведением в действие всех трех подвижных элементов конструкции, что увеличивает вероятность заклинивания системы выдвижения. А использование вышеуказанного запирающего элемента крышки при многократном открытии и закрытии в процессе эксплуатации приводит к разрушению и полному его отрыву. Кроме того,запорный элемент не обеспечивает герметичного и надежного закрытия выливного отверстия, что может привести к выливанию жидкости при наклоне бутылки. В основу изобретения положена задача повышения герметичности и надежности закрывания выливного отверстия выдвижного дозатора за счет изменения конструкции устройства, создание дополни-1 013489 тельного уровня защиты, повышение удобства пользования устройством. Поставленная задача решается тем, что укупорочный колпачок с выдвижной крышкой, способный устанавливаться на входное отверстие и горловину контейнера для жидкости, содержит наружный корпус с торцевой стенкой, на которой имеется отрывной элемент, посадочный корпус со средствами фиксации на контейнере, установленный в наружном корпусе, а также разливочный узел с выпускным отверстием, расположенный в посадочном корпусе с возможностью выдвижения и отделения отрывного элемента, при этом укупорочный колпачок содержит выдвижную крышку, отсоединяемую при выдвинутом положении разливочного узла, а также средство выдвижения крышки с разливочным узлом, выполненное с возможностью осуществления осевого поступательного движения крышки в сторону вскрытия относительно посадочного корпуса при вращательном движении наружного корпуса, сигнализируя о вскрытии контейнера. В частном случае выполнения изобретения средство выдвижения крышки с разливочным узлом выполнено в виде подъемных элементов, выполненных на разливочном узле, с возможностью взаимодействия с наклонными поверхностями, выполненными на посадочном корпусе. В частном случае выполнения изобретения крышка соединена с разливочным узлом при помощи резьбового соединения или путем плотной посадки с возможностью сохранения герметизации укупорки в любом положении контейнера. Предпочтительно после операции первого открывания контейнера съемная крышка выполнена с возможностью ограничения обратного хода при повторном закрывании контейнера. Возможность осуществления изобретения, охарактеризованного приведенной выше совокупностью признаков, а также возможность реализации назначения изобретения может быть подтверждена описанием конструкции укупорочного устройства, выполненного в соответствии с настоящим изобретением. Описание конструкции поясняется чертежом, на котором представлен общий вид укупорочного колпачка в открытом состоянии с частичным разрезом. Укупорочный колпачок состоит из наружного корпуса 1, посадочного корпуса 2, установленного в наружном корпусе, выдвижной крышки 3, разливочного узла, размещенного в посадочном корпусе, состоящего из выливной втулки 4 и сливной трубки 5. Наружный корпус 1 выполнен в виде цилиндрического втулочного элемента, на торцевой поверхности которого имеется отрывной элемент 6 с возможностью его удаления в результате приложения физического усилия разливочным узлом при вскрытии контейнера. На внутренней поверхности наружного корпуса 1 в верхней части выполнены вертикальные упорные выступы 7 и пазы 8, а также фиксирующие элементы 9 для соединения с посадочным корпусом 2 и удержания его в осевом направлении. На внешней боковой поверхности корпуса 1 могут быть выполнены рифления 10 для удобства пользования при захвате потребителем во время открывания. Посадочный корпус 2 выполнен в виде сквозной цилиндрической втулки и состоит из двух неразъемных частей: верхней 11 и нижней 12. В нижней части во внутренней поверхности посадочного корпуса 2 выполнены средства фиксации 13, 14 для герметичной посадки на горловину контейнера, а также имеется кольцевая площадка 15, в нижней части которой выполнен кольцевой выступ 16 с пропускным отверстием 17 и уплотнительным элементом 18. В верхней части на наружной поверхности посадочного корпуса 2 выполнены направляющие наклонные поверхности 19, в верхней части которых образованы угловые участки с горизонтальной кромкой 20 и вертикальной кромкой 21. Кроме того, на внешней боковой поверхности посадочного корпуса 2 расположены стопорные элементы обратного хода 22 в виде выступающего буртика, причем кромка выступающей части буртика выполнена по часовой стрелке в сторону вскрытия. Выдвижная съемная крышка 3 выполнена в виде цилиндрического колпачка с заглушенной верхней торцевой стенкой 23 и установлена на выливной втулке 4. При этом внешняя цилиндрическая поверхность крышки может быть выполнена ребристой, а на внутренней поверхности ее торцевой стенки выполнен уплотнительный кольцевой выступ 24. Съемная крышка 3 установлена на выливной втулке 4 с возможностью многократного открывания и закрывания контейнера при частичном использовании жидкости, обеспечивая ее герметичность в любом положении контейнера. При этом съемная крышка 3 может иметь цветовую гамму, контрастную цветовой гамме наружного корпуса 1, а также внешняя цилиндрическая поверхность крышки может быть выполнена ребристой. Внутри посадочного корпуса 2 в осевом направлении установлен выдвижной разливочный узел, состоящий из выливной втулки 4, соединенной неразъемным соединением со сливной трубкой 5. Выливная втулка 4 выполнена с выпускным отверстием 25. На внешней боковой поверхности выливной втулки 4 выполнены диаметрально расположенные подъемные элементы 26 для взаимодействия с наклонными поверхностями 19 посадочного корпуса 2 при вскрытии контейнера. Выливная втулка 4 содержит одно или несколько периферических отверстий 27 вокруг втулки с выступающим элементом 28, образованных между аксиально продолжающимися участками втулки, причем выступающий элемент расположен на нижнем периферическом крае одного из отверстий. Сливная трубка 5 выполнена из эластичного материала и имеет патрубок 29 с проходным каналом-2 013489 30, плотно установленный при помощи уплотнительного элемента 18 в пропускном отверстии 17 кольцевого выступа 16, сохраняя герметизацию укупорки в любом положении разливочного узла и контейнера. На боковой поверхности сливной трубки выполнен внешний кольцевой участок 31 для зацепления с выступающим элементом выливной втулки 4 и фиксации в осевом направлении. В верхней части сливной трубки 5 между наружной 32 и внутренней стенкой 33 выполнены ребра жесткости 34 с возможностью предотвращения деформации при осевой сборке с выливной втулкой 4. Укупорочное устройство собирается со всеми частями как один блок. Сливная трубка 5 герметично устанавливается в выливной втулке 4, образуя разливочный узел,съемная крышка 3 устанавливается на выливной втулке 4. Собранная конструкция далее устанавливается в посадочном корпусе 2 и фиксируется в наружном корпусе 1. Укупорочное устройство устанавливается и фиксируется на горловине бутылки посредством средств фиксации посадочного корпуса 2. Устройство работает следующим образом. При первом вскрытии устройства путем поворота наружного корпуса 1 в направлении отвинчивания упорные выступы 7 и пазы 8 передают движение через подъемные элементы 26 выливной втулки по направляющей наклонной поверхности посадочного корпуса 2, приводя при этом разливочный узел в поступательно-вращательное движение, одновременно начиная подъемное движение съемной крышки 3,выливной втулки 4 и сливной трубки 5. При подъеме крышка 3 давит на торцевую стенку наружного корпуса 1, в результате чего отрывной элемент удаляется. Подъемные элементы выливной втулки 4, передвигаясь по наклонной поверхности, выходят на горизонтальную кромку и ограничиваются вертикальной упорной кромкой, ограничивая при этом дальнейшее выдвижение крышки 3 в осевом и радиальном направлениях. Съемная крышка 3 целиком выходит за пределы наружного корпуса 1 и может быть открыта для выливания жидкости из контейнера. При частичном использовании жидкости крышка 3 может многократно использоваться, сохраняя при этом герметичность укупорки в любом положении бутылки. Невозможность возвращения крышки 3 в начальное положение обеспечивается стопорным элементом 22, который жестко упирается в упорные выступы 7 и не дает возможности обратного вращения наружного корпуса 1. Все детали укупорочного устройства изготавливаются из экологически чистых полимерных материалов: полиэтилена и полистирола на высокопроизводительных термопластавтоматах литьем под давлением на пресс-формах с горячеканальной системой и штампах. Укупорка бутылки выполняется нажатием сверху вниз посредством укупорочной машины. Предлагаемое изобретение позволяет повысить герметичность укупорочного устройства с выдвижным разливочным узлом при многократной эксплуатации контейнера с жидкостью, повысить надежность закрывания выливного отверстия выдвижного разливочного узла, а также обеспечивает дополнительный уровень защиты от несанкционированного вскрытия. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Укупорочный колпачок, способный устанавливаться на входное отверстие и горловину контейнера для жидкости, содержащий наружный корпус с торцевой стенкой, на которой имеется отрывной элемент, посадочный корпус со средствами фиксации на контейнере, установленный в наружном корпусе, а также разливочный узел с выпускным отверстием, расположенный в посадочном корпусе с возможностью выдвижения и отделения отрывного элемента, отличающийся тем, что укупорочный колпачок содержит выдвижную крышку, отсоединяемую при выдвинутом положении разливочного узла, а также средство выдвижения крышки с разливочным узлом, выполненное с возможностью осуществления осевого поступательного движения крышки в сторону вскрытия относительно посадочного корпуса при вращательном движении наружного корпуса, сигнализируя о вскрытии контейнера. 2. Укупорочный колпачок по п.1, отличающийся тем, что средство выдвижения крышки с разливочным узлом выполнено в виде подъемных элементов, выполненных на разливочном узле, с возможностью взаимодействия с наклонными поверхностями, выполненными на посадочном корпусе. 3. Укупорочный колпачок по п.1, отличающийся тем, что крышка соединена с разливочным узлом при помощи резьбового соединения или путем плотной посадки с возможностью сохранения герметизации укупорки в любом положении контейнера. 4. Укупорочный колпачок по п.1, отличающийся тем, что после операции первого открывания контейнера съемная крышка выполнена с возможностью ограничения обратного ходапри повторном закрывании контейнера.
