Контейнер с двойным шарнирным соединением

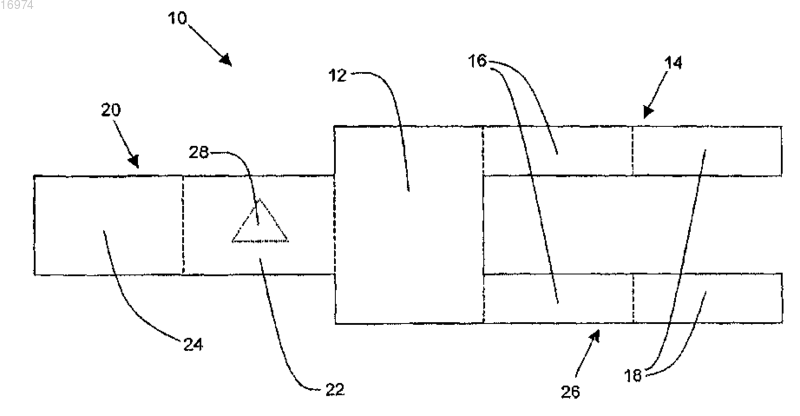

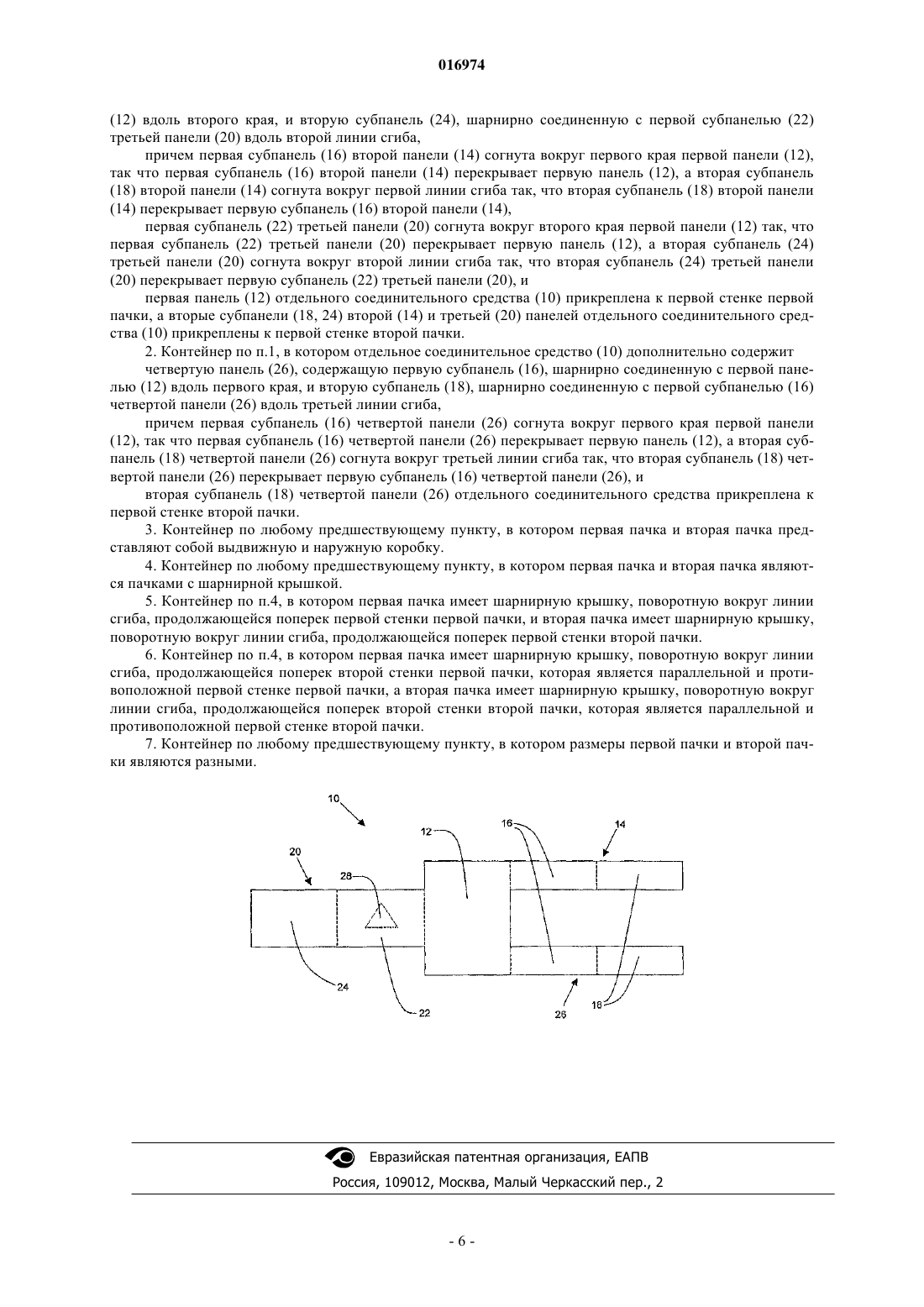

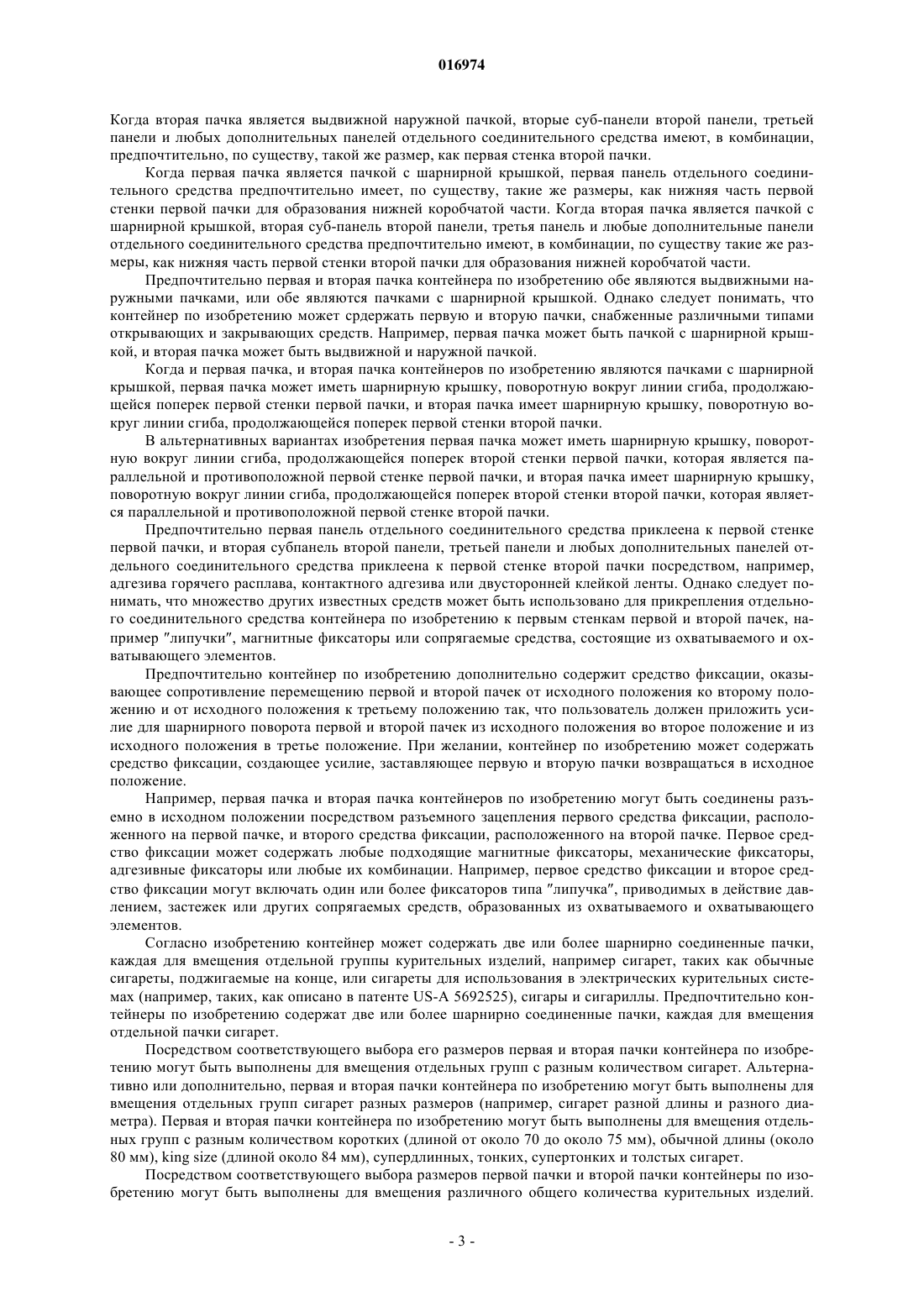

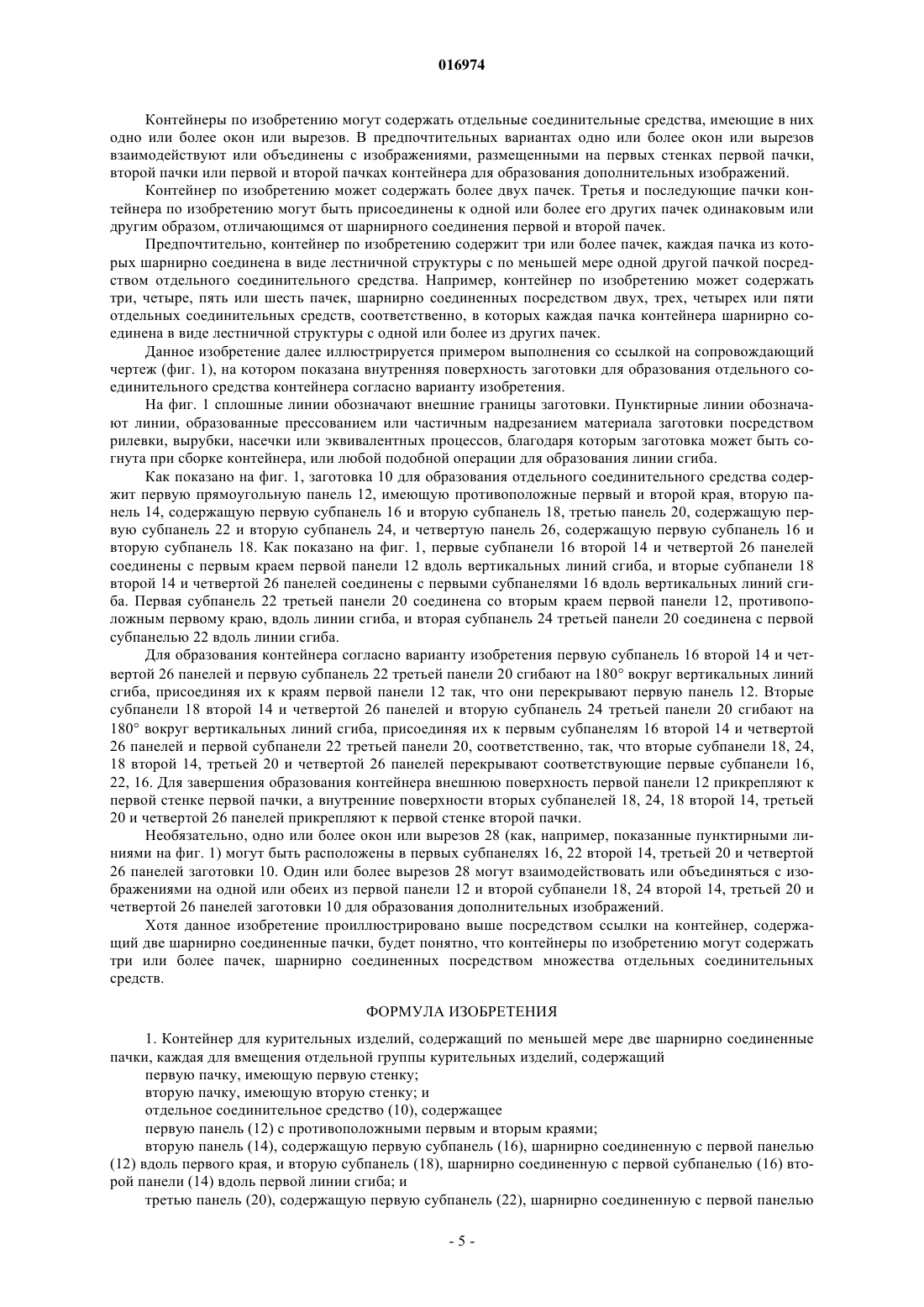

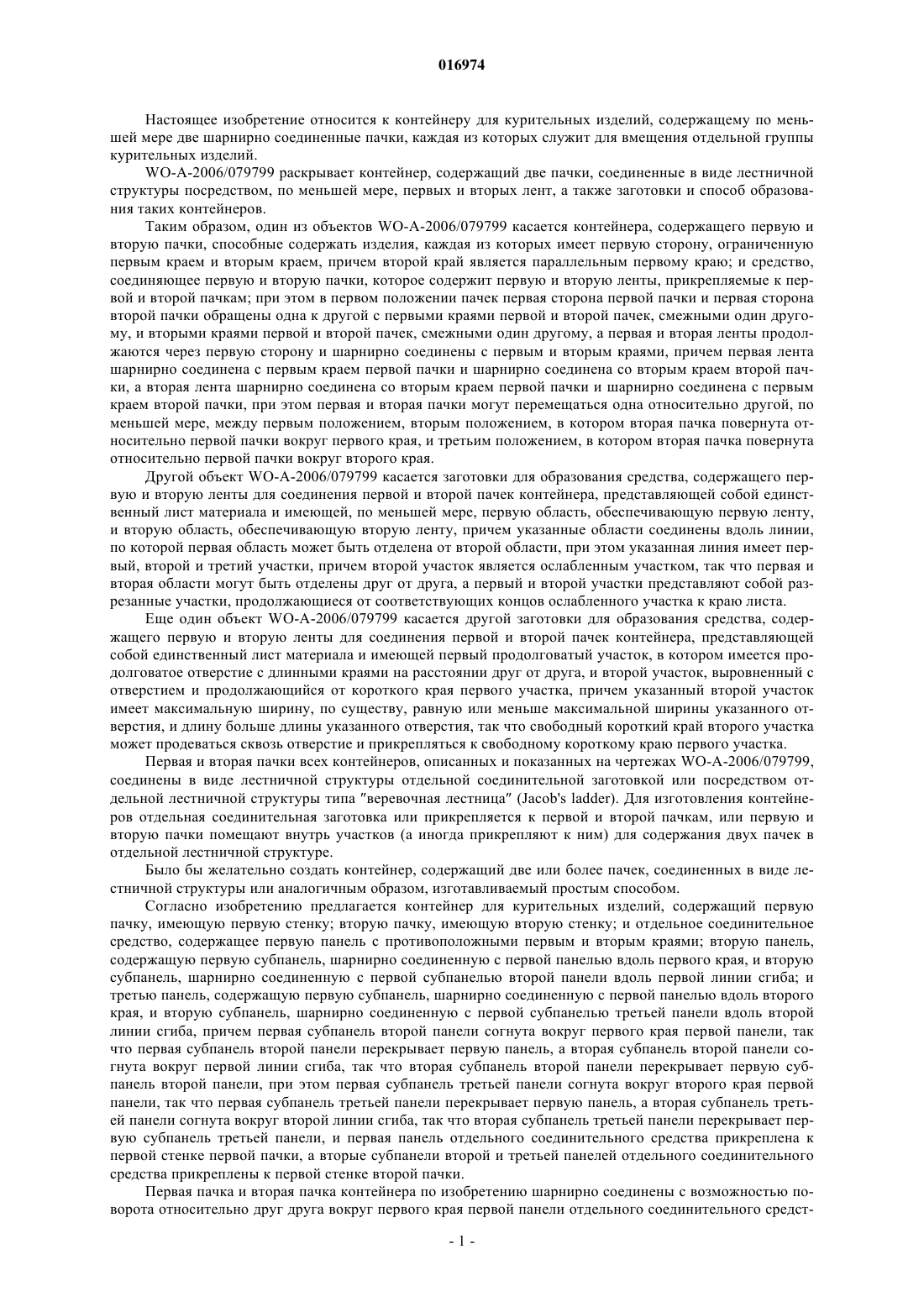

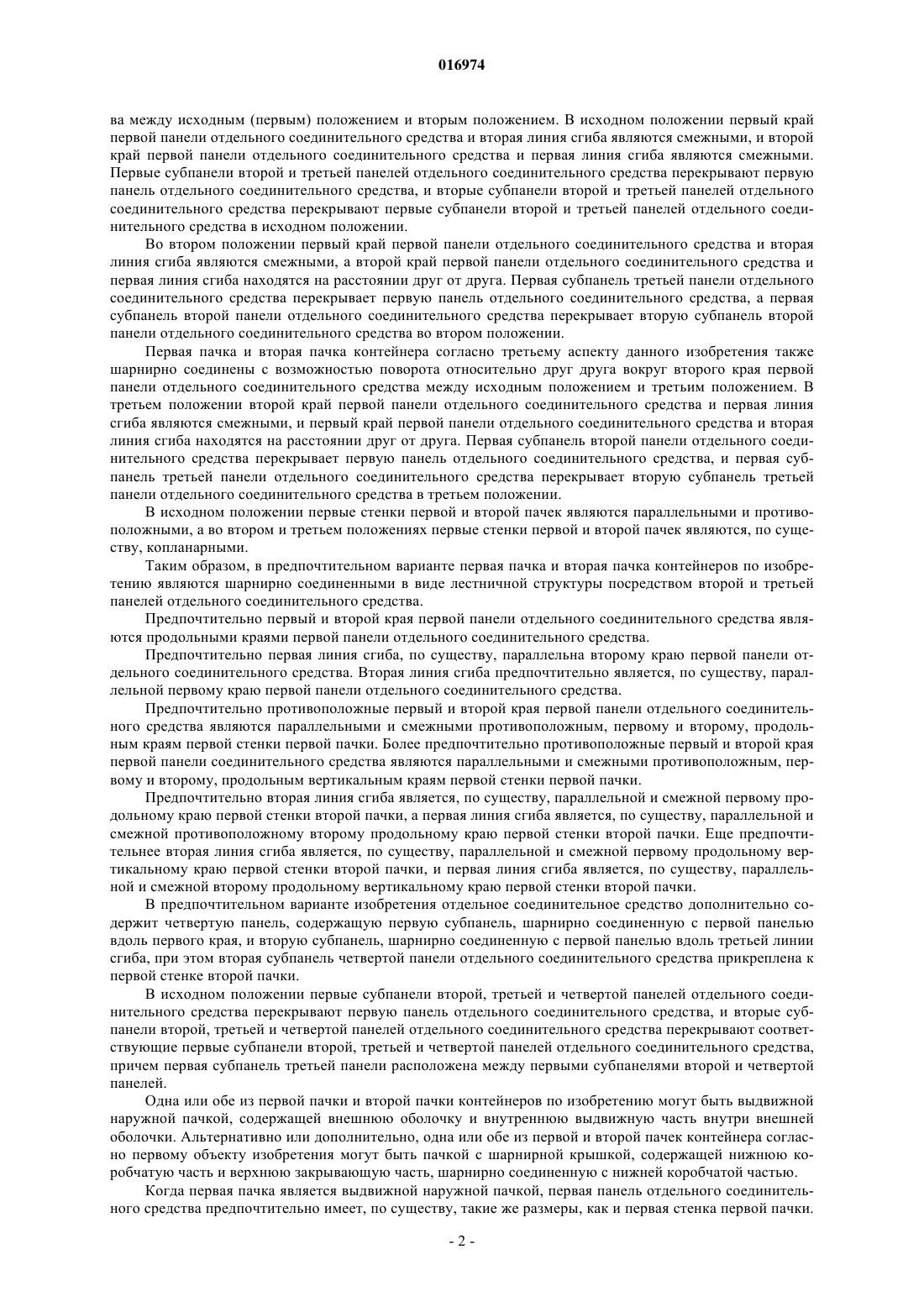

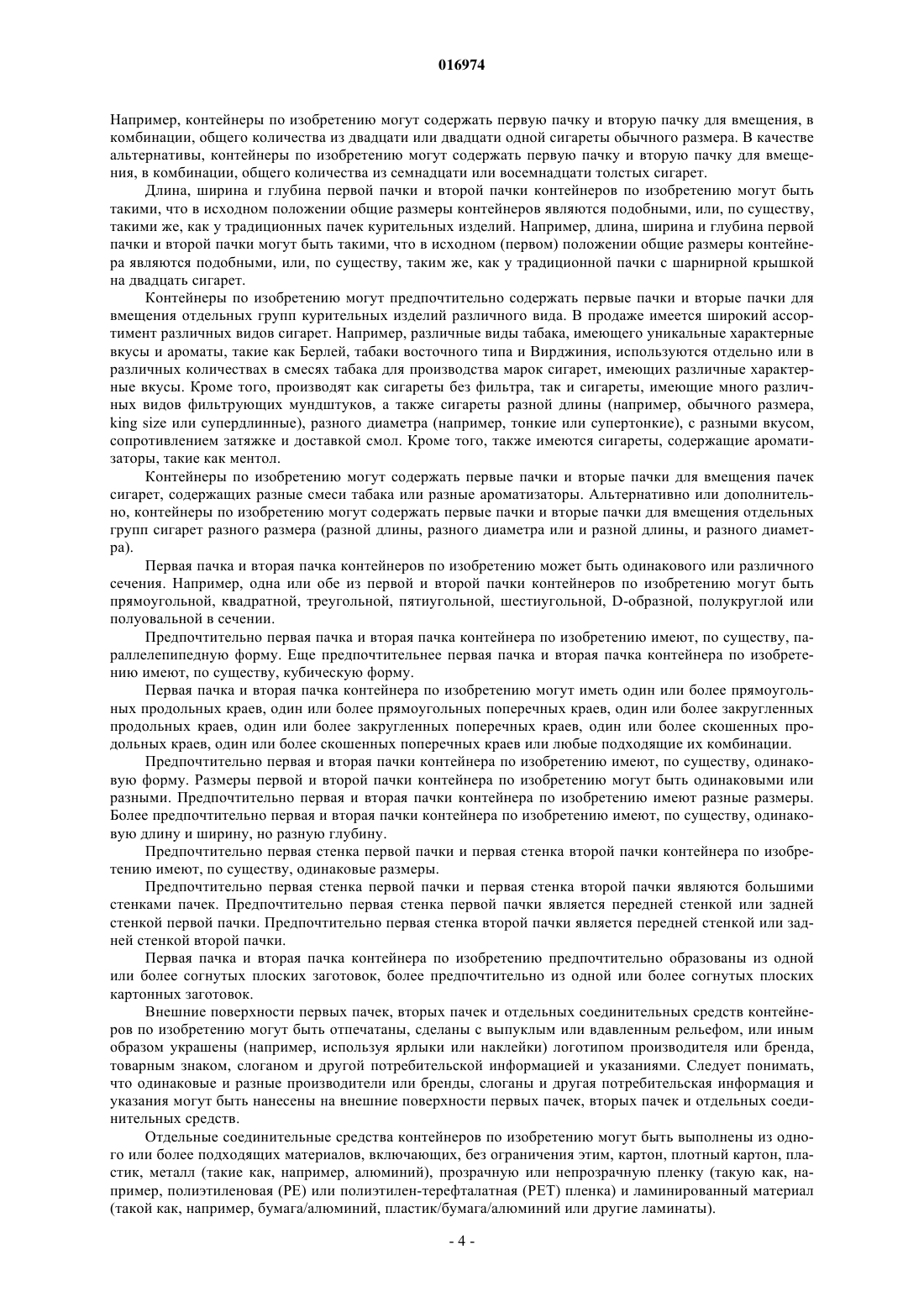

Контейнер для курительных изделий, содержащий по меньшей мере две шарнирно соединенные пачки, каждая для вмещения отдельной группы курительных изделий. Контейнер содержит первую пачку, имеющую первую стенку; вторую пачку, имеющую вторую стенку; и отдельное соединительное средство (10), содержащее первую панель (12) с противоположными первым и вторым краями; вторую панель (14), содержащую первую субпанель (16), шарнирно соединенную с первой панелью (12) вдоль первого края, и вторую субпанель (18), шарнирно соединенную с первой субпанелью (16) второй панели (14) вдоль первой линии сгиба; и третью панель (20), содержащую первую субпанель (22), шарнирно соединенную с первой панелью (12) вдоль второго края, и вторую субпанель (24), шарнирно соединенную с первой субпанелью (22) третьей панели (20) вдоль второй линии сгиба, причем первая субпанель (16) второй панели (14) согнута вокруг первого края первой панели (12), так что первая субпанель (16) второй панели (14) перекрывает первую панель (12),а вторая субпанель (18) второй панели (14) согнута вокруг первой линии сгиба, так что вторая субпанель (18) второй панели (14) перекрывает первую субпанель (16) второй панели (14). Первая субпанель (22) третьей панели (20) согнута вокруг второго края первой панели (12), так что первая субпанель (22) третьей панели (20) перекрывает первую панель (12), а вторая субпанель (24) третьей панели (20) согнута вокруг второй линии сгиба, так что вторая субпанель (24) третьей панели(20) перекрывает первую субпанель (22) третьей панели (20), и первая панель (12) отдельного соединительного средства (10) прикреплена к первой стенке первой пачки, а вторые субпанели (18,24) второй (14) и третьей (20) панелей отдельного соединительного средства (10) прикреплены к первой стенке второй пачки.(71)(73) Заявитель и патентовладелец: ФИЛИП МОРРИС ПРОДАКТС С.А. 016974 Настоящее изобретение относится к контейнеру для курительных изделий, содержащему по меньшей мере две шарнирно соединенные пачки, каждая из которых служит для вмещения отдельной группы курительных изделий.WO-A-2006/079799 раскрывает контейнер, содержащий две пачки, соединенные в виде лестничной структуры посредством, по меньшей мере, первых и вторых лент, а также заготовки и способ образования таких контейнеров. Таким образом, один из объектов WO-A-2006/079799 касается контейнера, содержащего первую и вторую пачки, способные содержать изделия, каждая из которых имеет первую сторону, ограниченную первым краем и вторым краем, причем второй край является параллельным первому краю; и средство,соединяющее первую и вторую пачки, которое содержит первую и вторую ленты, прикрепляемые к первой и второй пачкам; при этом в первом положении пачек первая сторона первой пачки и первая сторона второй пачки обращены одна к другой с первыми краями первой и второй пачек, смежными один другому, и вторыми краями первой и второй пачек, смежными один другому, а первая и вторая ленты продолжаются через первую сторону и шарнирно соединены с первым и вторым краями, причем первая лента шарнирно соединена с первым краем первой пачки и шарнирно соединена со вторым краем второй пачки, а вторая лента шарнирно соединена со вторым краем первой пачки и шарнирно соединена с первым краем второй пачки, при этом первая и вторая пачки могут перемещаться одна относительно другой, по меньшей мере, между первым положением, вторым положением, в котором вторая пачка повернута относительно первой пачки вокруг первого края, и третьим положением, в котором вторая пачка повернута относительно первой пачки вокруг второго края. Другой объект WO-A-2006/079799 касается заготовки для образования средства, содержащего первую и вторую ленты для соединения первой и второй пачек контейнера, представляющей собой единственный лист материала и имеющей, по меньшей мере, первую область, обеспечивающую первую ленту,и вторую область, обеспечивающую вторую ленту, причем указанные области соединены вдоль линии,по которой первая область может быть отделена от второй области, при этом указанная линия имеет первый, второй и третий участки, причем второй участок является ослабленным участком, так что первая и вторая области могут быть отделены друг от друга, а первый и второй участки представляют собой разрезанные участки, продолжающиеся от соответствующих концов ослабленного участка к краю листа. Еще один объект WO-A-2006/079799 касается другой заготовки для образования средства, содержащего первую и вторую ленты для соединения первой и второй пачек контейнера, представляющей собой единственный лист материала и имеющей первый продолговатый участок, в котором имеется продолговатое отверстие с длинными краями на расстоянии друг от друга, и второй участок, выровненный с отверстием и продолжающийся от короткого края первого участка, причем указанный второй участок имеет максимальную ширину, по существу, равную или меньше максимальной ширины указанного отверстия, и длину больше длины указанного отверстия, так что свободный короткий край второго участка может продеваться сквозь отверстие и прикрепляться к свободному короткому краю первого участка. Первая и вторая пачки всех контейнеров, описанных и показанных на чертежах WO-A-2006/079799,соединены в виде лестничной структуры отдельной соединительной заготовкой или посредством отдельной лестничной структуры типа веревочная лестница (Jacob's ladder). Для изготовления контейнеров отдельная соединительная заготовка или прикрепляется к первой и второй пачкам, или первую и вторую пачки помещают внутрь участков (а иногда прикрепляют к ним) для содержания двух пачек в отдельной лестничной структуре. Было бы желательно создать контейнер, содержащий две или более пачек, соединенных в виде лестничной структуры или аналогичным образом, изготавливаемый простым способом. Согласно изобретению предлагается контейнер для курительных изделий, содержащий первую пачку, имеющую первую стенку; вторую пачку, имеющую вторую стенку; и отдельное соединительное средство, содержащее первую панель с противоположными первым и вторым краями; вторую панель,содержащую первую субпанель, шарнирно соединенную с первой панелью вдоль первого края, и вторую субпанель, шарнирно соединенную с первой субпанелью второй панели вдоль первой линии сгиба; и третью панель, содержащую первую субпанель, шарнирно соединенную с первой панелью вдоль второго края, и вторую субпанель, шарнирно соединенную с первой субпанелью третьей панели вдоль второй линии сгиба, причем первая субпанель второй панели согнута вокруг первого края первой панели, так что первая субпанель второй панели перекрывает первую панель, а вторая субпанель второй панели согнута вокруг первой линии сгиба, так что вторая субпанель второй панели перекрывает первую субпанель второй панели, при этом первая субпанель третьей панели согнута вокруг второго края первой панели, так что первая субпанель третьей панели перекрывает первую панель, а вторая субпанель третьей панели согнута вокруг второй линии сгиба, так что вторая субпанель третьей панели перекрывает первую субпанель третьей панели, и первая панель отдельного соединительного средства прикреплена к первой стенке первой пачки, а вторые субпанели второй и третьей панелей отдельного соединительного средства прикреплены к первой стенке второй пачки. Первая пачка и вторая пачка контейнера по изобретению шарнирно соединены с возможностью поворота относительно друг друга вокруг первого края первой панели отдельного соединительного средст-1 016974 ва между исходным (первым) положением и вторым положением. В исходном положении первый край первой панели отдельного соединительного средства и вторая линия сгиба являются смежными, и второй край первой панели отдельного соединительного средства и первая линия сгиба являются смежными. Первые субпанели второй и третьей панелей отдельного соединительного средства перекрывают первую панель отдельного соединительного средства, и вторые субпанели второй и третьей панелей отдельного соединительного средства перекрывают первые субпанели второй и третьей панелей отдельного соединительного средства в исходном положении. Во втором положении первый край первой панели отдельного соединительного средства и вторая линия сгиба являются смежными, а второй край первой панели отдельного соединительного средства и первая линия сгиба находятся на расстоянии друг от друга. Первая субпанель третьей панели отдельного соединительного средства перекрывает первую панель отдельного соединительного средства, а первая субпанель второй панели отдельного соединительного средства перекрывает вторую субпанель второй панели отдельного соединительного средства во втором положении. Первая пачка и вторая пачка контейнера согласно третьему аспекту данного изобретения также шарнирно соединены с возможностью поворота относительно друг друга вокруг второго края первой панели отдельного соединительного средства между исходным положением и третьим положением. В третьем положении второй край первой панели отдельного соединительного средства и первая линия сгиба являются смежными, и первый край первой панели отдельного соединительного средства и вторая линия сгиба находятся на расстоянии друг от друга. Первая субпанель второй панели отдельного соединительного средства перекрывает первую панель отдельного соединительного средства, и первая субпанель третьей панели отдельного соединительного средства перекрывает вторую субпанель третьей панели отдельного соединительного средства в третьем положении. В исходном положении первые стенки первой и второй пачек являются параллельными и противоположными, а во втором и третьем положениях первые стенки первой и второй пачек являются, по существу, копланарными. Таким образом, в предпочтительном варианте первая пачка и вторая пачка контейнеров по изобретению являются шарнирно соединенными в виде лестничной структуры посредством второй и третьей панелей отдельного соединительного средства. Предпочтительно первый и второй края первой панели отдельного соединительного средства являются продольными краями первой панели отдельного соединительного средства. Предпочтительно первая линия сгиба, по существу, параллельна второму краю первой панели отдельного соединительного средства. Вторая линия сгиба предпочтительно является, по существу, параллельной первому краю первой панели отдельного соединительного средства. Предпочтительно противоположные первый и второй края первой панели отдельного соединительного средства являются параллельными и смежными противоположным, первому и второму, продольным краям первой стенки первой пачки. Более предпочтительно противоположные первый и второй края первой панели соединительного средства являются параллельными и смежными противоположным, первому и второму, продольным вертикальным краям первой стенки первой пачки. Предпочтительно вторая линия сгиба является, по существу, параллельной и смежной первому продольному краю первой стенки второй пачки, а первая линия сгиба является, по существу, параллельной и смежной противоположному второму продольному краю первой стенки второй пачки. Еще предпочтительнее вторая линия сгиба является, по существу, параллельной и смежной первому продольному вертикальному краю первой стенки второй пачки, и первая линия сгиба является, по существу, параллельной и смежной второму продольному вертикальному краю первой стенки второй пачки. В предпочтительном варианте изобретения отдельное соединительное средство дополнительно содержит четвертую панель, содержащую первую субпанель, шарнирно соединенную с первой панелью вдоль первого края, и вторую субпанель, шарнирно соединенную с первой панелью вдоль третьей линии сгиба, при этом вторая субпанель четвертой панели отдельного соединительного средства прикреплена к первой стенке второй пачки. В исходном положении первые субпанели второй, третьей и четвертой панелей отдельного соединительного средства перекрывают первую панель отдельного соединительного средства, и вторые субпанели второй, третьей и четвертой панелей отдельного соединительного средства перекрывают соответствующие первые субпанели второй, третьей и четвертой панелей отдельного соединительного средства,причем первая субпанель третьей панели расположена между первыми субпанелями второй и четвертой панелей. Одна или обе из первой пачки и второй пачки контейнеров по изобретению могут быть выдвижной наружной пачкой, содержащей внешнюю оболочку и внутреннюю выдвижную часть внутри внешней оболочки. Альтернативно или дополнительно, одна или обе из первой и второй пачек контейнера согласно первому объекту изобретения могут быть пачкой с шарнирной крышкой, содержащей нижнюю коробчатую часть и верхнюю закрывающую часть, шарнирно соединенную с нижней коробчатой частью. Когда первая пачка является выдвижной наружной пачкой, первая панель отдельного соединительного средства предпочтительно имеет, по существу, такие же размеры, как и первая стенка первой пачки.-2 016974 Когда вторая пачка является выдвижной наружной пачкой, вторые суб-панели второй панели, третьей панели и любых дополнительных панелей отдельного соединительного средства имеют, в комбинации,предпочтительно, по существу, такой же размер, как первая стенка второй пачки. Когда первая пачка является пачкой с шарнирной крышкой, первая панель отдельного соединительного средства предпочтительно имеет, по существу, такие же размеры, как нижняя часть первой стенки первой пачки для образования нижней коробчатой части. Когда вторая пачка является пачкой с шарнирной крышкой, вторая суб-панель второй панели, третья панель и любые дополнительные панели отдельного соединительного средства предпочтительно имеют, в комбинации, по существу такие же размеры, как нижняя часть первой стенки второй пачки для образования нижней коробчатой части. Предпочтительно первая и вторая пачка контейнера по изобретению обе являются выдвижными наружными пачками, или обе являются пачками с шарнирной крышкой. Однако следует понимать, что контейнер по изобретению может срдержать первую и вторую пачки, снабженные различными типами открывающих и закрывающих средств. Например, первая пачка может быть пачкой с шарнирной крышкой, и вторая пачка может быть выдвижной и наружной пачкой. Когда и первая пачка, и вторая пачка контейнеров по изобретению являются пачками с шарнирной крышкой, первая пачка может иметь шарнирную крышку, поворотную вокруг линии сгиба, продолжающейся поперек первой стенки первой пачки, и вторая пачка имеет шарнирную крышку, поворотную вокруг линии сгиба, продолжающейся поперек первой стенки второй пачки. В альтернативных вариантах изобретения первая пачка может иметь шарнирную крышку, поворотную вокруг линии сгиба, продолжающейся поперек второй стенки первой пачки, которая является параллельной и противоположной первой стенке первой пачки, и вторая пачка имеет шарнирную крышку,поворотную вокруг линии сгиба, продолжающейся поперек второй стенки второй пачки, которая является параллельной и противоположной первой стенке второй пачки. Предпочтительно первая панель отдельного соединительного средства приклеена к первой стенке первой пачки, и вторая субпанель второй панели, третьей панели и любых дополнительных панелей отдельного соединительного средства приклеена к первой стенке второй пачки посредством, например,адгезива горячего расплава, контактного адгезива или двусторонней клейкой ленты. Однако следует понимать, что множество других известных средств может быть использовано для прикрепления отдельного соединительного средства контейнера по изобретению к первым стенкам первой и второй пачек, например липучки, магнитные фиксаторы или сопрягаемые средства, состоящие из охватываемого и охватывающего элементов. Предпочтительно контейнер по изобретению дополнительно содержит средство фиксации, оказывающее сопротивление перемещению первой и второй пачек от исходного положения ко второму положению и от исходного положения к третьему положению так, что пользователь должен приложить усилие для шарнирного поворота первой и второй пачек из исходного положения во второе положение и из исходного положения в третье положение. При желании, контейнер по изобретению может содержать средство фиксации, создающее усилие, заставляющее первую и вторую пачки возвращаться в исходное положение. Например, первая пачка и вторая пачка контейнеров по изобретению могут быть соединены разъемно в исходном положении посредством разъемного зацепления первого средства фиксации, расположенного на первой пачке, и второго средства фиксации, расположенного на второй пачке. Первое средство фиксации может содержать любые подходящие магнитные фиксаторы, механические фиксаторы,адгезивные фиксаторы или любые их комбинации. Например, первое средство фиксации и второе средство фиксации могут включать один или более фиксаторов типа липучка, приводимых в действие давлением, застежек или других сопрягаемых средств, образованных из охватываемого и охватывающего элементов. Согласно изобретению контейнер может содержать две или более шарнирно соединенные пачки,каждая для вмещения отдельной группы курительных изделий, например сигарет, таких как обычные сигареты, поджигаемые на конце, или сигареты для использования в электрических курительных системах (например, таких, как описано в патенте US-A 5692525), сигары и сигариллы. Предпочтительно контейнеры по изобретению содержат две или более шарнирно соединенные пачки, каждая для вмещения отдельной пачки сигарет. Посредством соответствующего выбора его размеров первая и вторая пачки контейнера по изобретению могут быть выполнены для вмещения отдельных групп с разным количеством сигарет. Альтернативно или дополнительно, первая и вторая пачки контейнера по изобретению могут быть выполнены для вмещения отдельных групп сигарет разных размеров (например, сигарет разной длины и разного диаметра). Первая и вторая пачки контейнера по изобретению могут быть выполнены для вмещения отдельных групп с разным количеством коротких (длиной от около 70 до около 75 мм), обычной длины (около 80 мм), king size (длиной около 84 мм), супердлинных, тонких, супертонких и толстых сигарет. Посредством соответствующего выбора размеров первой пачки и второй пачки контейнеры по изобретению могут быть выполнены для вмещения различного общего количества курительных изделий.-3 016974 Например, контейнеры по изобретению могут содержать первую пачку и вторую пачку для вмещения, в комбинации, общего количества из двадцати или двадцати одной сигареты обычного размера. В качестве альтернативы, контейнеры по изобретению могут содержать первую пачку и вторую пачку для вмещения, в комбинации, общего количества из семнадцати или восемнадцати толстых сигарет. Длина, ширина и глубина первой пачки и второй пачки контейнеров по изобретению могут быть такими, что в исходном положении общие размеры контейнеров являются подобными, или, по существу,такими же, как у традиционных пачек курительных изделий. Например, длина, ширина и глубина первой пачки и второй пачки могут быть такими, что в исходном (первом) положении общие размеры контейнера являются подобными, или, по существу, таким же, как у традиционной пачки с шарнирной крышкой на двадцать сигарет. Контейнеры по изобретению могут предпочтительно содержать первые пачки и вторые пачки для вмещения отдельных групп курительных изделий различного вида. В продаже имеется широкий ассортимент различных видов сигарет. Например, различные виды табака, имеющего уникальные характерные вкусы и ароматы, такие как Берлей, табаки восточного типа и Вирджиния, используются отдельно или в различных количествах в смесях табака для производства марок сигарет, имеющих различные характерные вкусы. Кроме того, производят как сигареты без фильтра, так и сигареты, имеющие много различных видов фильтрующих мундштуков, а также сигареты разной длины (например, обычного размера,king size или супердлинные), разного диаметра (например, тонкие или супертонкие), с разными вкусом,сопротивлением затяжке и доставкой смол. Кроме того, также имеются сигареты, содержащие ароматизаторы, такие как ментол. Контейнеры по изобретению могут содержать первые пачки и вторые пачки для вмещения пачек сигарет, содержащих разные смеси табака или разные ароматизаторы. Альтернативно или дополнительно, контейнеры по изобретению могут содержать первые пачки и вторые пачки для вмещения отдельных групп сигарет разного размера (разной длины, разного диаметра или и разной длины, и разного диаметра). Первая пачка и вторая пачка контейнеров по изобретению может быть одинакового или различного сечения. Например, одна или обе из первой и второй пачки контейнеров по изобретению могут быть прямоугольной, квадратной, треугольной, пятиугольной, шестиугольной, D-образной, полукруглой или полуовальной в сечении. Предпочтительно первая пачка и вторая пачка контейнера по изобретению имеют, по существу, параллелепипедную форму. Еще предпочтительнее первая пачка и вторая пачка контейнера по изобретению имеют, по существу, кубическую форму. Первая пачка и вторая пачка контейнера по изобретению могут иметь один или более прямоугольных продольных краев, один или более прямоугольных поперечных краев, один или более закругленных продольных краев, один или более закругленных поперечных краев, один или более скошенных продольных краев, один или более скошенных поперечных краев или любые подходящие их комбинации. Предпочтительно первая и вторая пачки контейнера по изобретению имеют, по существу, одинаковую форму. Размеры первой и второй пачки контейнера по изобретению могут быть одинаковыми или разными. Предпочтительно первая и вторая пачки контейнера по изобретению имеют разные размеры. Более предпочтительно первая и вторая пачки контейнера по изобретению имеют, по существу, одинаковую длину и ширину, но разную глубину. Предпочтительно первая стенка первой пачки и первая стенка второй пачки контейнера по изобретению имеют, по существу, одинаковые размеры. Предпочтительно первая стенка первой пачки и первая стенка второй пачки являются большими стенками пачек. Предпочтительно первая стенка первой пачки является передней стенкой или задней стенкой первой пачки. Предпочтительно первая стенка второй пачки является передней стенкой или задней стенкой второй пачки. Первая пачка и вторая пачка контейнера по изобретению предпочтительно образованы из одной или более согнутых плоских заготовок, более предпочтительно из одной или более согнутых плоских картонных заготовок. Внешние поверхности первых пачек, вторых пачек и отдельных соединительных средств контейнеров по изобретению могут быть отпечатаны, сделаны с выпуклым или вдавленным рельефом, или иным образом украшены (например, используя ярлыки или наклейки) логотипом производителя или бренда,товарным знаком, слоганом и другой потребительской информацией и указаниями. Следует понимать,что одинаковые и разные производители или бренды, слоганы и другая потребительская информация и указания могут быть нанесены на внешние поверхности первых пачек, вторых пачек и отдельных соединительных средств. Отдельные соединительные средства контейнеров по изобретению могут быть выполнены из одного или более подходящих материалов, включающих, без ограничения этим, картон, плотный картон, пластик, металл (такие как, например, алюминий), прозрачную или непрозрачную пленку (такую как, например, полиэтиленовая (PE) или полиэтилен-терефталатная (PET) пленка) и ламинированный материал-4 016974 Контейнеры по изобретению могут содержать отдельные соединительные средства, имеющие в них одно или более окон или вырезов. В предпочтительных вариантах одно или более окон или вырезов взаимодействуют или объединены с изображениями, размещенными на первых стенках первой пачки,второй пачки или первой и второй пачках контейнера для образования дополнительных изображений. Контейнер по изобретению может содержать более двух пачек. Третья и последующие пачки контейнера по изобретению могут быть присоединены к одной или более его других пачек одинаковым или другим образом, отличающимся от шарнирного соединения первой и второй пачек. Предпочтительно, контейнер по изобретению содержит три или более пачек, каждая пачка из которых шарнирно соединена в виде лестничной структуры с по меньшей мере одной другой пачкой посредством отдельного соединительного средства. Например, контейнер по изобретению может содержать три, четыре, пять или шесть пачек, шарнирно соединенных посредством двух, трех, четырех или пяти отдельных соединительных средств, соответственно, в которых каждая пачка контейнера шарнирно соединена в виде лестничной структуры с одной или более из других пачек. Данное изобретение далее иллюстрируется примером выполнения со ссылкой на сопровождающий чертеж (фиг. 1), на котором показана внутренняя поверхность заготовки для образования отдельного соединительного средства контейнера согласно варианту изобретения. На фиг. 1 сплошные линии обозначают внешние границы заготовки. Пунктирные линии обозначают линии, образованные прессованием или частичным надрезанием материала заготовки посредством рилевки, вырубки, насечки или эквивалентных процессов, благодаря которым заготовка может быть согнута при сборке контейнера, или любой подобной операции для образования линии сгиба. Как показано на фиг. 1, заготовка 10 для образования отдельного соединительного средства содержит первую прямоугольную панель 12, имеющую противоположные первый и второй края, вторую панель 14, содержащую первую субпанель 16 и вторую субпанель 18, третью панель 20, содержащую первую субпанель 22 и вторую субпанель 24, и четвертую панель 26, содержащую первую субпанель 16 и вторую субпанель 18. Как показано на фиг. 1, первые субпанели 16 второй 14 и четвертой 26 панелей соединены с первым краем первой панели 12 вдоль вертикальных линий сгиба, и вторые субпанели 18 второй 14 и четвертой 26 панелей соединены с первыми субпанелями 16 вдоль вертикальных линий сгиба. Первая субпанель 22 третьей панели 20 соединена со вторым краем первой панели 12, противоположным первому краю, вдоль линии сгиба, и вторая субпанель 24 третьей панели 20 соединена с первой субпанелью 22 вдоль линии сгиба. Для образования контейнера согласно варианту изобретения первую субпанель 16 второй 14 и четвертой 26 панелей и первую субпанель 22 третьей панели 20 сгибают на 180 вокруг вертикальных линий сгиба, присоединяя их к краям первой панели 12 так, что они перекрывают первую панель 12. Вторые субпанели 18 второй 14 и четвертой 26 панелей и вторую субпанель 24 третьей панели 20 сгибают на 180 вокруг вертикальных линий сгиба, присоединяя их к первым субпанелям 16 второй 14 и четвертой 26 панелей и первой субпанели 22 третьей панели 20, соответственно, так, что вторые субпанели 18, 24,18 второй 14, третьей 20 и четвертой 26 панелей перекрывают соответствующие первые субпанели 16,22, 16. Для завершения образования контейнера внешнюю поверхность первой панели 12 прикрепляют к первой стенке первой пачки, а внутренние поверхности вторых субпанелей 18, 24, 18 второй 14, третьей 20 и четвертой 26 панелей прикрепляют к первой стенке второй пачки. Необязательно, одно или более окон или вырезов 28 (как, например, показанные пунктирными линиями на фиг. 1) могут быть расположены в первых субпанелях 16, 22 второй 14, третьей 20 и четвертой 26 панелей заготовки 10. Один или более вырезов 28 могут взаимодействовать или объединяться с изображениями на одной или обеих из первой панели 12 и второй субпанели 18, 24 второй 14, третьей 20 и четвертой 26 панелей заготовки 10 для образования дополнительных изображений. Хотя данное изобретение проиллюстрировано выше посредством ссылки на контейнер, содержащий две шарнирно соединенные пачки, будет понятно, что контейнеры по изобретению могут содержать три или более пачек, шарнирно соединенных посредством множества отдельных соединительных средств. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Контейнер для курительных изделий, содержащий по меньшей мере две шарнирно соединенные пачки, каждая для вмещения отдельной группы курительных изделий, содержащий первую пачку, имеющую первую стенку; вторую пачку, имеющую вторую стенку; и отдельное соединительное средство (10), содержащее первую панель (12) с противоположными первым и вторым краями; вторую панель (14), содержащую первую субпанель (16), шарнирно соединенную с первой панелью(12) вдоль первого края, и вторую субпанель (18), шарнирно соединенную с первой субпанелью (16) второй панели (14) вдоль первой линии сгиба; и третью панель (20), содержащую первую субпанель (22), шарнирно соединенную с первой панелью(12) вдоль второго края, и вторую субпанель (24), шарнирно соединенную с первой субпанелью (22) третьей панели (20) вдоль второй линии сгиба,причем первая субпанель (16) второй панели (14) согнута вокруг первого края первой панели (12),так что первая субпанель (16) второй панели (14) перекрывает первую панель (12), а вторая субпанель(18) второй панели (14) согнута вокруг первой линии сгиба так, что вторая субпанель (18) второй панели(14) перекрывает первую субпанель (16) второй панели (14),первая субпанель (22) третьей панели (20) согнута вокруг второго края первой панели (12) так, что первая субпанель (22) третьей панели (20) перекрывает первую панель (12), а вторая субпанель (24) третьей панели (20) согнута вокруг второй линии сгиба так, что вторая субпанель (24) третьей панели(20) перекрывает первую субпанель (22) третьей панели (20), и первая панель (12) отдельного соединительного средства (10) прикреплена к первой стенке первой пачки, а вторые субпанели (18, 24) второй (14) и третьей (20) панелей отдельного соединительного средства (10) прикреплены к первой стенке второй пачки. 2. Контейнер по п.1, в котором отдельное соединительное средство (10) дополнительно содержит четвертую панель (26), содержащую первую субпанель (16), шарнирно соединенную с первой панелью (12) вдоль первого края, и вторую субпанель (18), шарнирно соединенную с первой субпанелью (16) четвертой панели (26) вдоль третьей линии сгиба,причем первая субпанель (16) четвертой панели (26) согнута вокруг первого края первой панели(12), так что первая субпанель (16) четвертой панели (26) перекрывает первую панель (12), а вторая субпанель (18) четвертой панели (26) согнута вокруг третьей линии сгиба так, что вторая субпанель (18) четвертой панели (26) перекрывает первую субпанель (16) четвертой панели (26), и вторая субпанель (18) четвертой панели (26) отдельного соединительного средства прикреплена к первой стенке второй пачки. 3. Контейнер по любому предшествующему пункту, в котором первая пачка и вторая пачка представляют собой выдвижную и наружную коробку. 4. Контейнер по любому предшествующему пункту, в котором первая пачка и вторая пачка являются пачками с шарнирной крышкой. 5. Контейнер по п.4, в котором первая пачка имеет шарнирную крышку, поворотную вокруг линии сгиба, продолжающейся поперек первой стенки первой пачки, и вторая пачка имеет шарнирную крышку,поворотную вокруг линии сгиба, продолжающейся поперек первой стенки второй пачки. 6. Контейнер по п.4, в котором первая пачка имеет шарнирную крышку, поворотную вокруг линии сгиба, продолжающейся поперек второй стенки первой пачки, которая является параллельной и противоположной первой стенке первой пачки, а вторая пачка имеет шарнирную крышку, поворотную вокруг линии сгиба, продолжающейся поперек второй стенки второй пачки, которая является параллельной и противоположной первой стенке второй пачки. 7. Контейнер по любому предшествующему пункту, в котором размеры первой пачки и второй пачки являются разными.
