Строительный элемент для строительства стен с использованием наполнителя, в частности грунта или подобного материала

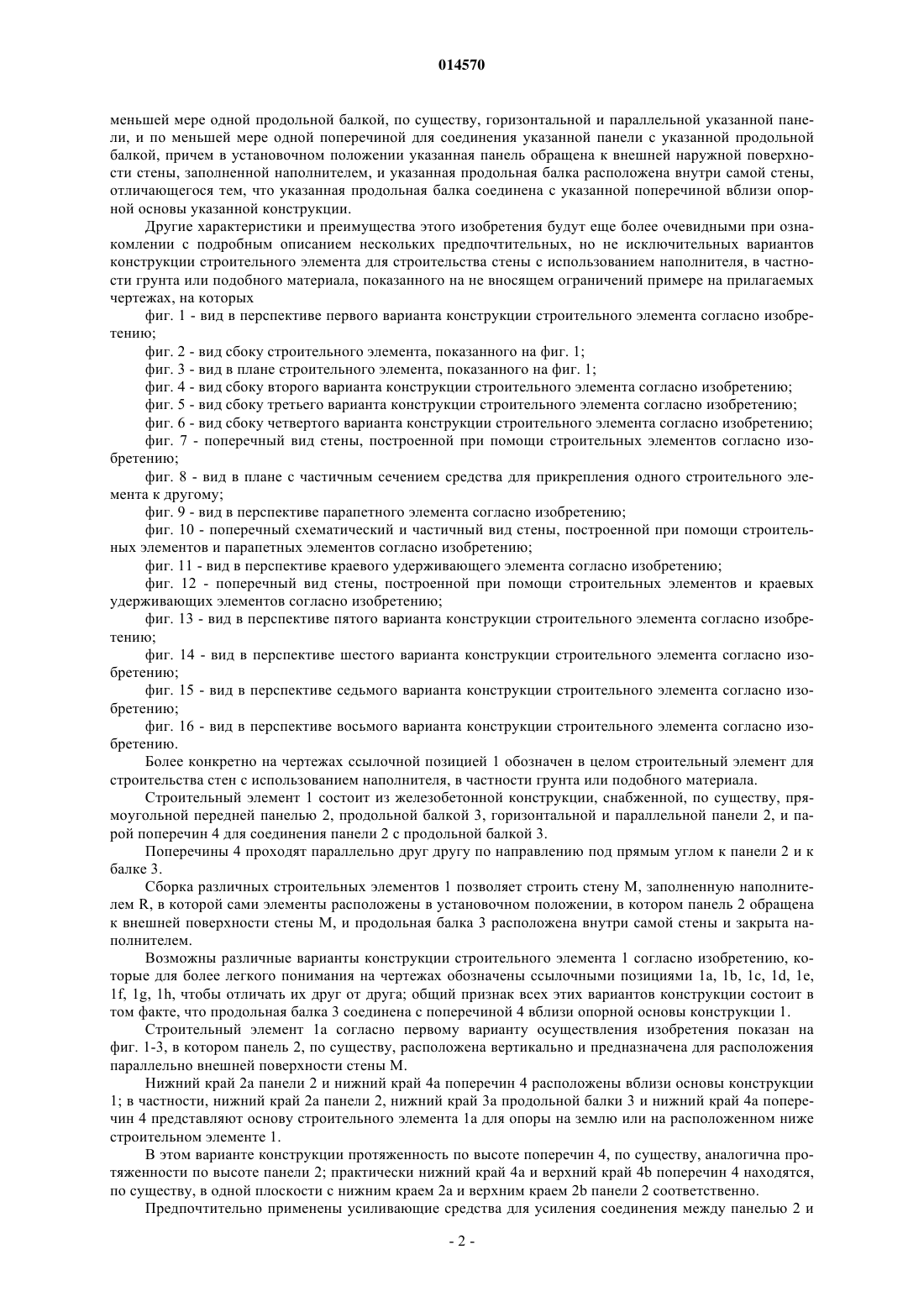

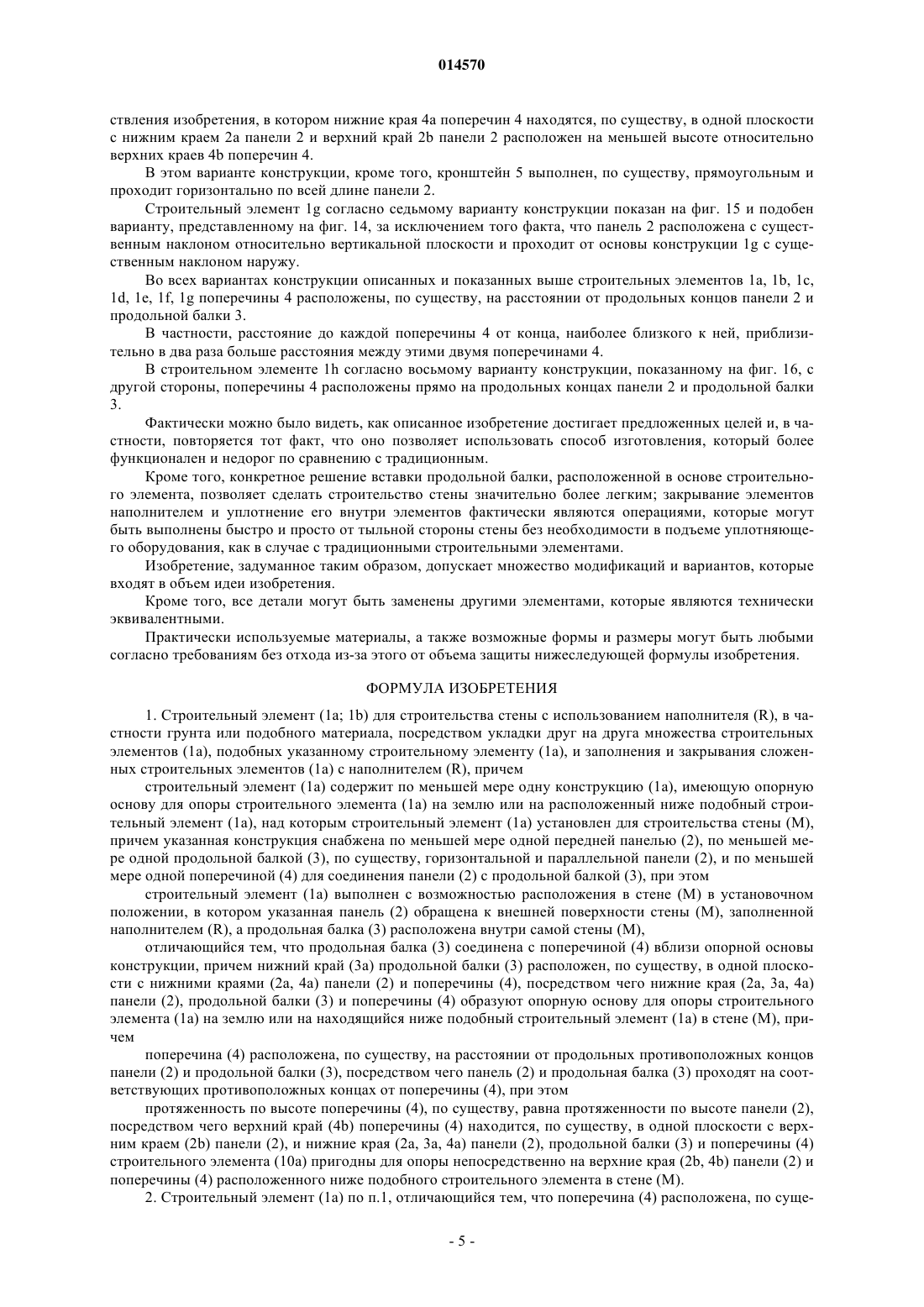

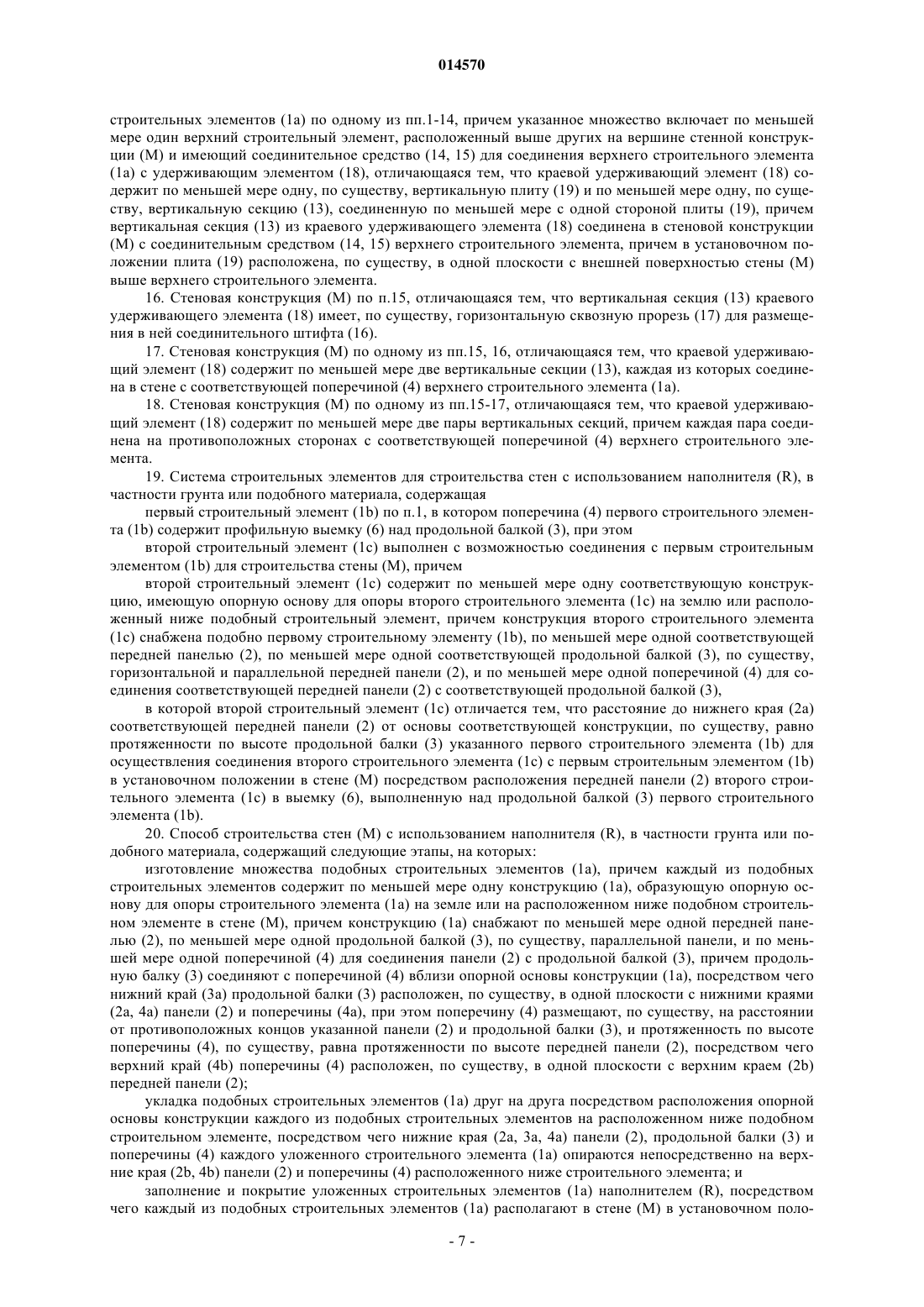

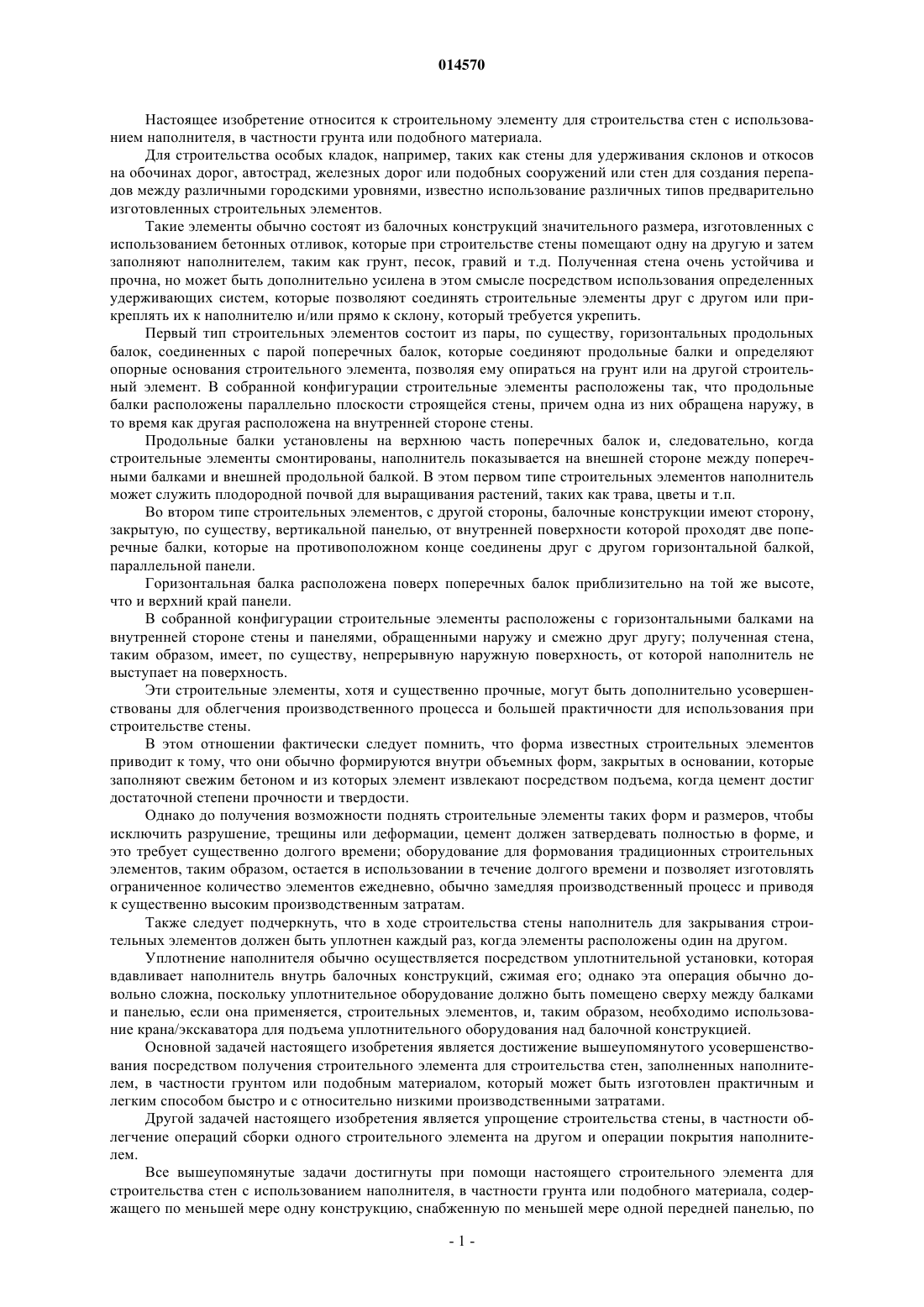

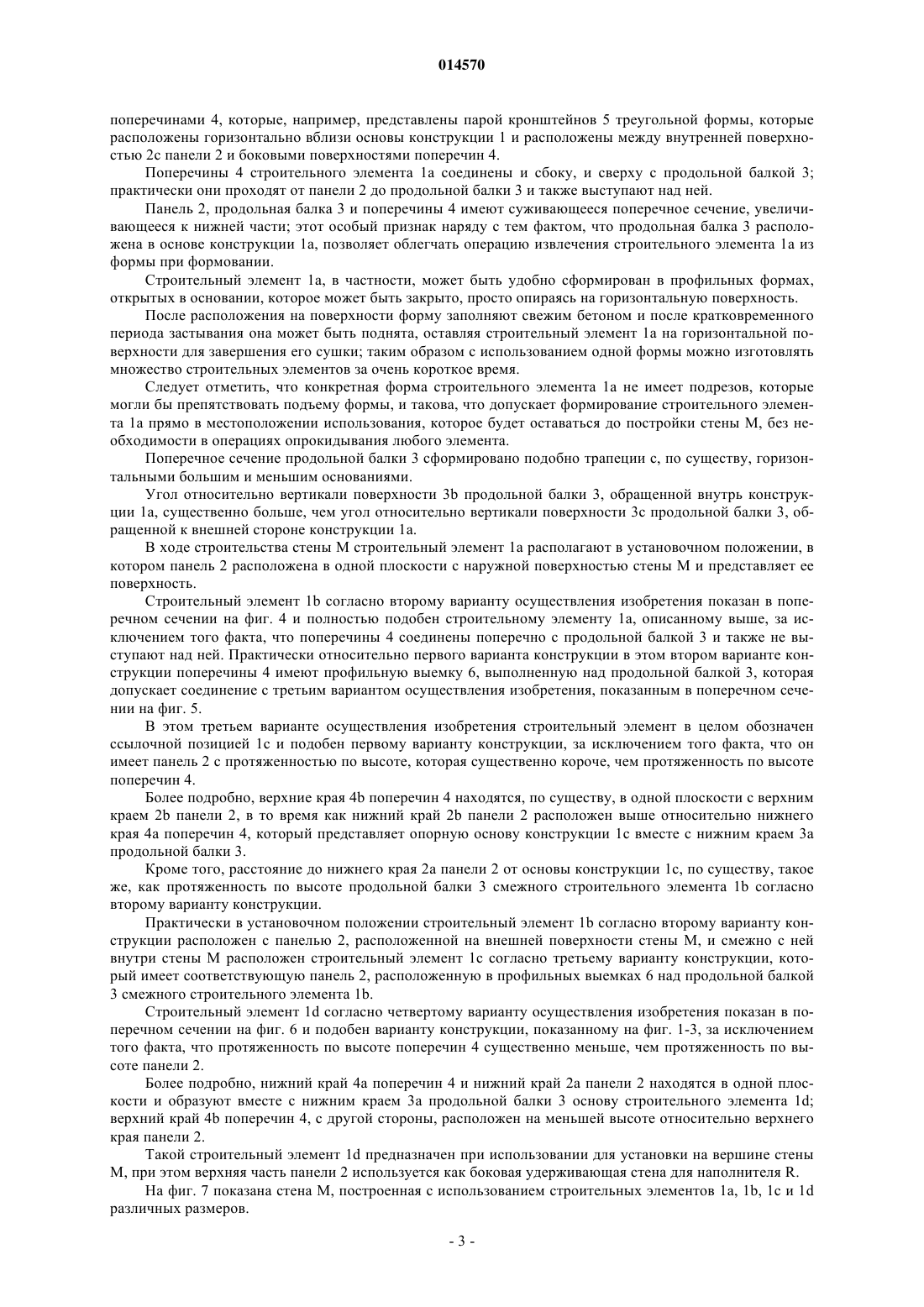

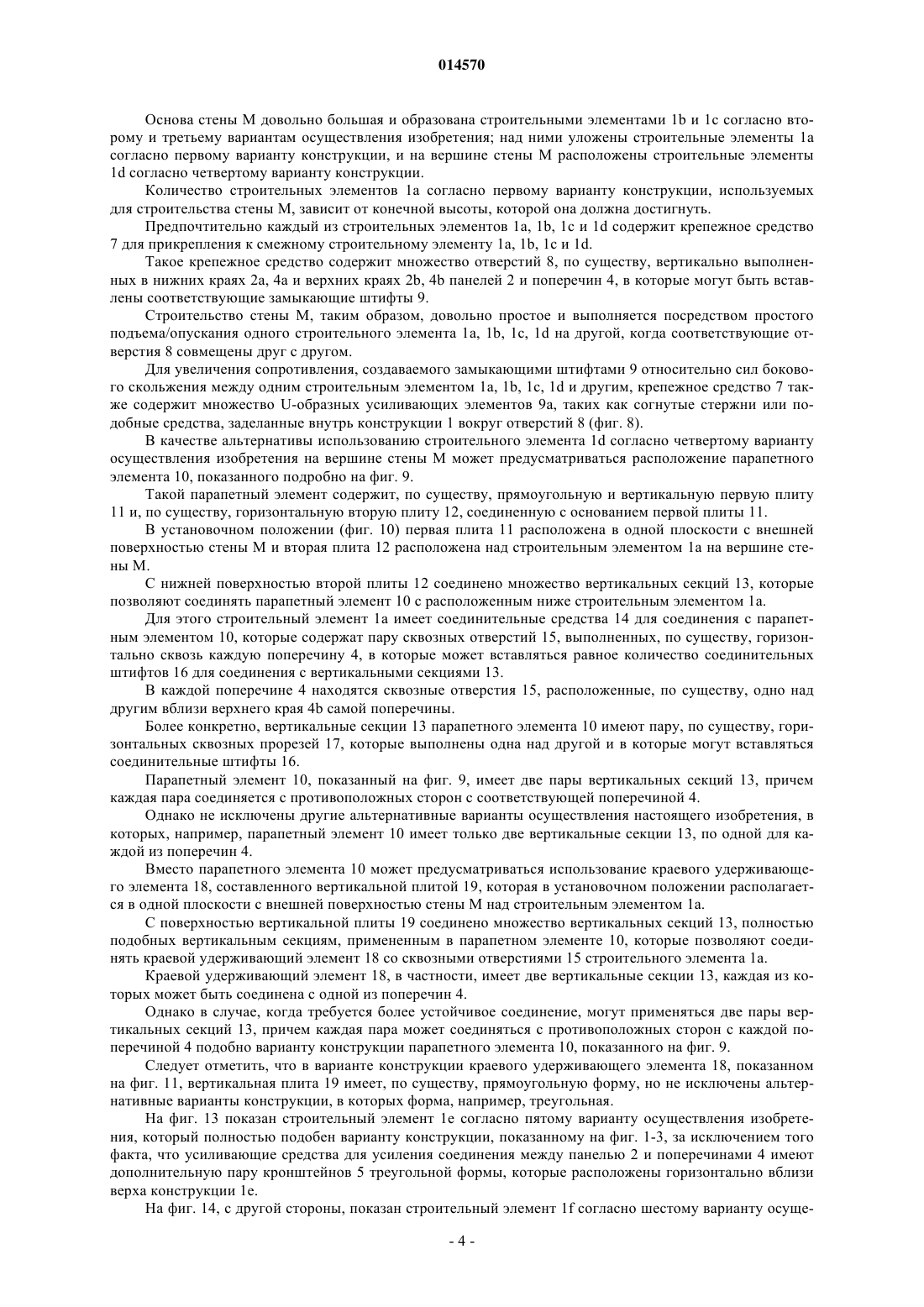

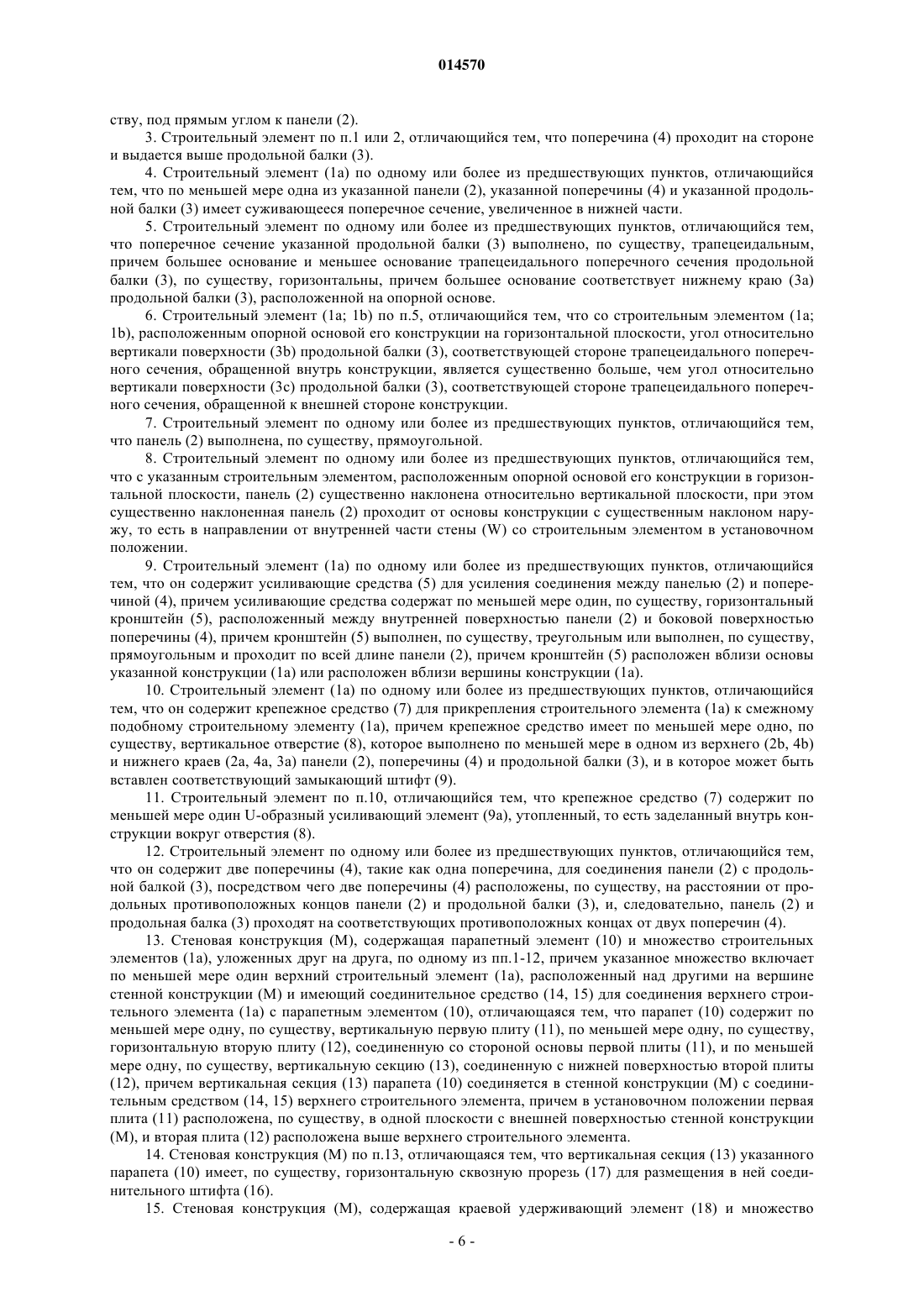

СТРОИТЕЛЬНЫЙ ЭЛЕМЕНТ ДЛЯ СТРОИТЕЛЬСТВА СТЕН С ИСПОЛЬЗОВАНИЕМ НАПОЛНИТЕЛЯ, В ЧАСТНОСТИ ГРУНТА ИЛИ ПОДОБНОГО МАТЕРИАЛА Еклин Феликс Пауль (CH) Строительный элемент для строительства стен с использованием наполнителя, в частности грунта или подобного материала, содержит конструкцию, снабженную передней панелью, продольной балкой, горизонтальной и параллельной указанной панели, и по меньшей мере одной поперечиной для соединения панели с продольной балкой, причем продольная балка соединяется с поперечиной вблизи опорной основы конструкции, которая в установочном положении имеет панель, по существу, обращенную к внешней наружной поверхности стены, заполненной наполнителем, и продольная балка расположена в самой стене. 014570 Настоящее изобретение относится к строительному элементу для строительства стен с использованием наполнителя, в частности грунта или подобного материала. Для строительства особых кладок, например, таких как стены для удерживания склонов и откосов на обочинах дорог, автострад, железных дорог или подобных сооружений или стен для создания перепадов между различными городскими уровнями, известно использование различных типов предварительно изготовленных строительных элементов. Такие элементы обычно состоят из балочных конструкций значительного размера, изготовленных с использованием бетонных отливок, которые при строительстве стены помещают одну на другую и затем заполняют наполнителем, таким как грунт, песок, гравий и т.д. Полученная стена очень устойчива и прочна, но может быть дополнительно усилена в этом смысле посредством использования определенных удерживающих систем, которые позволяют соединять строительные элементы друг с другом или прикреплять их к наполнителю и/или прямо к склону, который требуется укрепить. Первый тип строительных элементов состоит из пары, по существу, горизонтальных продольных балок, соединенных с парой поперечных балок, которые соединяют продольные балки и определяют опорные основания строительного элемента, позволяя ему опираться на грунт или на другой строительный элемент. В собранной конфигурации строительные элементы расположены так, что продольные балки расположены параллельно плоскости строящейся стены, причем одна из них обращена наружу, в то время как другая расположена на внутренней стороне стены. Продольные балки установлены на верхнюю часть поперечных балок и, следовательно, когда строительные элементы смонтированы, наполнитель показывается на внешней стороне между поперечными балками и внешней продольной балкой. В этом первом типе строительных элементов наполнитель может служить плодородной почвой для выращивания растений, таких как трава, цветы и т.п. Во втором типе строительных элементов, с другой стороны, балочные конструкции имеют сторону,закрытую, по существу, вертикальной панелью, от внутренней поверхности которой проходят две поперечные балки, которые на противоположном конце соединены друг с другом горизонтальной балкой,параллельной панели. Горизонтальная балка расположена поверх поперечных балок приблизительно на той же высоте,что и верхний край панели. В собранной конфигурации строительные элементы расположены с горизонтальными балками на внутренней стороне стены и панелями, обращенными наружу и смежно друг другу; полученная стена,таким образом, имеет, по существу, непрерывную наружную поверхность, от которой наполнитель не выступает на поверхность. Эти строительные элементы, хотя и существенно прочные, могут быть дополнительно усовершенствованы для облегчения производственного процесса и большей практичности для использования при строительстве стены. В этом отношении фактически следует помнить, что форма известных строительных элементов приводит к тому, что они обычно формируются внутри объемных форм, закрытых в основании, которые заполняют свежим бетоном и из которых элемент извлекают посредством подъема, когда цемент достиг достаточной степени прочности и твердости. Однако до получения возможности поднять строительные элементы таких форм и размеров, чтобы исключить разрушение, трещины или деформации, цемент должен затвердевать полностью в форме, и это требует существенно долгого времени; оборудование для формования традиционных строительных элементов, таким образом, остается в использовании в течение долгого времени и позволяет изготовлять ограниченное количество элементов ежедневно, обычно замедляя производственный процесс и приводя к существенно высоким производственным затратам. Также следует подчеркнуть, что в ходе строительства стены наполнитель для закрывания строительных элементов должен быть уплотнен каждый раз, когда элементы расположены один на другом. Уплотнение наполнителя обычно осуществляется посредством уплотнительной установки, которая вдавливает наполнитель внутрь балочных конструкций, сжимая его; однако эта операция обычно довольно сложна, поскольку уплотнительное оборудование должно быть помещено сверху между балками и панелью, если она применяется, строительных элементов, и, таким образом, необходимо использование крана/экскаватора для подъема уплотнительного оборудования над балочной конструкцией. Основной задачей настоящего изобретения является достижение вышеупомянутого усовершенствования посредством получения строительного элемента для строительства стен, заполненных наполнителем, в частности грунтом или подобным материалом, который может быть изготовлен практичным и легким способом быстро и с относительно низкими производственными затратами. Другой задачей настоящего изобретения является упрощение строительства стены, в частности облегчение операций сборки одного строительного элемента на другом и операции покрытия наполнителем. Все вышеупомянутые задачи достигнуты при помощи настоящего строительного элемента для строительства стен с использованием наполнителя, в частности грунта или подобного материала, содержащего по меньшей мере одну конструкцию, снабженную по меньшей мере одной передней панелью, по-1 014570 меньшей мере одной продольной балкой, по существу, горизонтальной и параллельной указанной панели, и по меньшей мере одной поперечиной для соединения указанной панели с указанной продольной балкой, причем в установочном положении указанная панель обращена к внешней наружной поверхности стены, заполненной наполнителем, и указанная продольная балка расположена внутри самой стены,отличающегося тем, что указанная продольная балка соединена с указанной поперечиной вблизи опорной основы указанной конструкции. Другие характеристики и преимущества этого изобретения будут еще более очевидными при ознакомлении с подробным описанием нескольких предпочтительных, но не исключительных вариантов конструкции строительного элемента для строительства стены с использованием наполнителя, в частности грунта или подобного материала, показанного на не вносящем ограничений примере на прилагаемых чертежах, на которых фиг. 1 - вид в перспективе первого варианта конструкции строительного элемента согласно изобретению; фиг. 2 - вид сбоку строительного элемента, показанного на фиг. 1; фиг. 3 - вид в плане строительного элемента, показанного на фиг. 1; фиг. 4 - вид сбоку второго варианта конструкции строительного элемента согласно изобретению; фиг. 5 - вид сбоку третьего варианта конструкции строительного элемента согласно изобретению; фиг. 6 - вид сбоку четвертого варианта конструкции строительного элемента согласно изобретению; фиг. 7 - поперечный вид стены, построенной при помощи строительных элементов согласно изобретению; фиг. 8 - вид в плане с частичным сечением средства для прикрепления одного строительного элемента к другому; фиг. 9 - вид в перспективе парапетного элемента согласно изобретению; фиг. 10 - поперечный схематический и частичный вид стены, построенной при помощи строительных элементов и парапетных элементов согласно изобретению; фиг. 11 - вид в перспективе краевого удерживающего элемента согласно изобретению; фиг. 12 - поперечный вид стены, построенной при помощи строительных элементов и краевых удерживающих элементов согласно изобретению; фиг. 13 - вид в перспективе пятого варианта конструкции строительного элемента согласно изобретению; фиг. 14 - вид в перспективе шестого варианта конструкции строительного элемента согласно изобретению; фиг. 15 - вид в перспективе седьмого варианта конструкции строительного элемента согласно изобретению; фиг. 16 - вид в перспективе восьмого варианта конструкции строительного элемента согласно изобретению. Более конкретно на чертежах ссылочной позицией 1 обозначен в целом строительный элемент для строительства стен с использованием наполнителя, в частности грунта или подобного материала. Строительный элемент 1 состоит из железобетонной конструкции, снабженной, по существу, прямоугольной передней панелью 2, продольной балкой 3, горизонтальной и параллельной панели 2, и парой поперечин 4 для соединения панели 2 с продольной балкой 3. Поперечины 4 проходят параллельно друг другу по направлению под прямым углом к панели 2 и к балке 3. Сборка различных строительных элементов 1 позволяет строить стену М, заполненную наполнителем R, в которой сами элементы расположены в установочном положении, в котором панель 2 обращена к внешней поверхности стены M, и продольная балка 3 расположена внутри самой стены и закрыта наполнителем. Возможны различные варианты конструкции строительного элемента 1 согласно изобретению, которые для более легкого понимания на чертежах обозначены ссылочными позициями 1a, 1b, 1c, 1d, 1e,1f, 1g, 1h, чтобы отличать их друг от друга; общий признак всех этих вариантов конструкции состоит в том факте, что продольная балка 3 соединена с поперечиной 4 вблизи опорной основы конструкции 1. Строительный элемент 1 а согласно первому варианту осуществления изобретения показан на фиг. 1-3, в котором панель 2, по существу, расположена вертикально и предназначена для расположения параллельно внешней поверхности стены М. Нижний край 2 а панели 2 и нижний край 4 а поперечин 4 расположены вблизи основы конструкции 1; в частности, нижний край 2 а панели 2, нижний край 3 а продольной балки 3 и нижний край 4 а поперечин 4 представляют основу строительного элемента 1 а для опоры на землю или на расположенном ниже строительном элементе 1. В этом варианте конструкции протяженность по высоте поперечин 4, по существу, аналогична протяженности по высоте панели 2; практически нижний край 4 а и верхний край 4b поперечин 4 находятся,по существу, в одной плоскости с нижним краем 2 а и верхним краем 2b панели 2 соответственно. Предпочтительно применены усиливающие средства для усиления соединения между панелью 2 и-2 014570 поперечинами 4, которые, например, представлены парой кронштейнов 5 треугольной формы, которые расположены горизонтально вблизи основы конструкции 1 и расположены между внутренней поверхностью 2 с панели 2 и боковыми поверхностями поперечин 4. Поперечины 4 строительного элемента 1 а соединены и сбоку, и сверху с продольной балкой 3; практически они проходят от панели 2 до продольной балки 3 и также выступают над ней. Панель 2, продольная балка 3 и поперечины 4 имеют суживающееся поперечное сечение, увеличивающееся к нижней части; этот особый признак наряду с тем фактом, что продольная балка 3 расположена в основе конструкции 1 а, позволяет облегчать операцию извлечения строительного элемента 1 а из формы при формовании. Строительный элемент 1 а, в частности, может быть удобно сформирован в профильных формах,открытых в основании, которое может быть закрыто, просто опираясь на горизонтальную поверхность. После расположения на поверхности форму заполняют свежим бетоном и после кратковременного периода застывания она может быть поднята, оставляя строительный элемент 1 а на горизонтальной поверхности для завершения его сушки; таким образом с использованием одной формы можно изготовлять множество строительных элементов за очень короткое время. Следует отметить, что конкретная форма строительного элемента 1 а не имеет подрезов, которые могли бы препятствовать подъему формы, и такова, что допускает формирование строительного элемента 1 а прямо в местоположении использования, которое будет оставаться до постройки стены M, без необходимости в операциях опрокидывания любого элемента. Поперечное сечение продольной балки 3 сформировано подобно трапеции с, по существу, горизонтальными большим и меньшим основаниями. Угол относительно вертикали поверхности 3b продольной балки 3, обращенной внутрь конструкции 1 а, существенно больше, чем угол относительно вертикали поверхности 3 с продольной балки 3, обращенной к внешней стороне конструкции 1 а. В ходе строительства стены М строительный элемент 1 а располагают в установочном положении, в котором панель 2 расположена в одной плоскости с наружной поверхностью стены М и представляет ее поверхность. Строительный элемент 1b согласно второму варианту осуществления изобретения показан в поперечном сечении на фиг. 4 и полностью подобен строительному элементу 1 а, описанному выше, за исключением того факта, что поперечины 4 соединены поперечно с продольной балкой 3 и также не выступают над ней. Практически относительно первого варианта конструкции в этом втором варианте конструкции поперечины 4 имеют профильную выемку 6, выполненную над продольной балкой 3, которая допускает соединение с третьим вариантом осуществления изобретения, показанным в поперечном сечении на фиг. 5. В этом третьем варианте осуществления изобретения строительный элемент в целом обозначен ссылочной позицией 1 с и подобен первому варианту конструкции, за исключением того факта, что он имеет панель 2 с протяженностью по высоте, которая существенно короче, чем протяженность по высоте поперечин 4. Более подробно, верхние края 4b поперечин 4 находятся, по существу, в одной плоскости с верхним краем 2b панели 2, в то время как нижний край 2b панели 2 расположен выше относительно нижнего края 4 а поперечин 4, который представляет опорную основу конструкции 1 с вместе с нижним краем 3 а продольной балки 3. Кроме того, расстояние до нижнего края 2 а панели 2 от основы конструкции 1 с, по существу, такое же, как протяженность по высоте продольной балки 3 смежного строительного элемента 1b согласно второму варианту конструкции. Практически в установочном положении строительный элемент 1b согласно второму варианту конструкции расположен с панелью 2, расположенной на внешней поверхности стены M, и смежно с ней внутри стены М расположен строительный элемент 1 с согласно третьему варианту конструкции, который имеет соответствующую панель 2, расположенную в профильных выемках 6 над продольной балкой 3 смежного строительного элемента 1b. Строительный элемент 1d согласно четвертому варианту осуществления изобретения показан в поперечном сечении на фиг. 6 и подобен варианту конструкции, показанному на фиг. 1-3, за исключением того факта, что протяженность по высоте поперечин 4 существенно меньше, чем протяженность по высоте панели 2. Более подробно, нижний край 4 а поперечин 4 и нижний край 2 а панели 2 находятся в одной плоскости и образуют вместе с нижним краем 3 а продольной балки 3 основу строительного элемента 1d; верхний край 4b поперечин 4, с другой стороны, расположен на меньшей высоте относительно верхнего края панели 2. Такой строительный элемент 1d предназначен при использовании для установки на вершине стеныM, при этом верхняя часть панели 2 используется как боковая удерживающая стена для наполнителя R. На фиг. 7 показана стена М, построенная с использованием строительных элементов 1a, 1b, 1 с и 1d различных размеров.-3 014570 Основа стены М довольно большая и образована строительными элементами 1b и 1 с согласно второму и третьему вариантам осуществления изобретения; над ними уложены строительные элементы 1 а согласно первому варианту конструкции, и на вершине стены М расположены строительные элементы 1d согласно четвертому варианту конструкции. Количество строительных элементов 1 а согласно первому варианту конструкции, используемых для строительства стены M, зависит от конечной высоты, которой она должна достигнуть. Предпочтительно каждый из строительных элементов 1a, 1b, 1 с и 1d содержит крепежное средство 7 для прикрепления к смежному строительному элементу 1a, 1b, 1c и 1d. Такое крепежное средство содержит множество отверстий 8, по существу, вертикально выполненных в нижних краях 2 а, 4 а и верхних краях 2b, 4b панелей 2 и поперечин 4, в которые могут быть вставлены соответствующие замыкающие штифты 9. Строительство стены М, таким образом, довольно простое и выполняется посредством простого подъема/опускания одного строительного элемента 1a, 1b, 1c, 1d на другой, когда соответствующие отверстия 8 совмещены друг с другом. Для увеличения сопротивления, создаваемого замыкающими штифтами 9 относительно сил бокового скольжения между одним строительным элементом 1a, 1b, 1c, 1d и другим, крепежное средство 7 также содержит множество U-образных усиливающих элементов 9 а, таких как согнутые стержни или подобные средства, заделанные внутрь конструкции 1 вокруг отверстий 8 (фиг. 8). В качестве альтернативы использованию строительного элемента 1d согласно четвертому варианту осуществления изобретения на вершине стены M может предусматриваться расположение парапетного элемента 10, показанного подробно на фиг. 9. Такой парапетный элемент содержит, по существу, прямоугольную и вертикальную первую плиту 11 и, по существу, горизонтальную вторую плиту 12, соединенную с основанием первой плиты 11. В установочном положении (фиг. 10) первая плита 11 расположена в одной плоскости с внешней поверхностью стены M и вторая плита 12 расположена над строительным элементом 1 а на вершине стены М. С нижней поверхностью второй плиты 12 соединено множество вертикальных секций 13, которые позволяют соединять парапетный элемент 10 с расположенным ниже строительным элементом 1 а. Для этого строительный элемент 1 а имеет соединительные средства 14 для соединения с парапетным элементом 10, которые содержат пару сквозных отверстий 15, выполненных, по существу, горизонтально сквозь каждую поперечину 4, в которые может вставляться равное количество соединительных штифтов 16 для соединения с вертикальными секциями 13. В каждой поперечине 4 находятся сквозные отверстия 15, расположенные, по существу, одно над другим вблизи верхнего края 4b самой поперечины. Более конкретно, вертикальные секции 13 парапетного элемента 10 имеют пару, по существу, горизонтальных сквозных прорезей 17, которые выполнены одна над другой и в которые могут вставляться соединительные штифты 16. Парапетный элемент 10, показанный на фиг. 9, имеет две пары вертикальных секций 13, причем каждая пара соединяется с противоположных сторон с соответствующей поперечиной 4. Однако не исключены другие альтернативные варианты осуществления настоящего изобретения, в которых, например, парапетный элемент 10 имеет только две вертикальные секции 13, по одной для каждой из поперечин 4. Вместо парапетного элемента 10 может предусматриваться использование краевого удерживающего элемента 18, составленного вертикальной плитой 19, которая в установочном положении располагается в одной плоскости с внешней поверхностью стены M над строительным элементом 1 а. С поверхностью вертикальной плиты 19 соединено множество вертикальных секций 13, полностью подобных вертикальным секциям, примененным в парапетном элементе 10, которые позволяют соединять краевой удерживающий элемент 18 со сквозными отверстиями 15 строительного элемента 1 а. Краевой удерживающий элемент 18, в частности, имеет две вертикальные секции 13, каждая из которых может быть соединена с одной из поперечин 4. Однако в случае, когда требуется более устойчивое соединение, могут применяться две пары вертикальных секций 13, причем каждая пара может соединяться с противоположных сторон с каждой поперечиной 4 подобно варианту конструкции парапетного элемента 10, показанного на фиг. 9. Следует отметить, что в варианте конструкции краевого удерживающего элемента 18, показанном на фиг. 11, вертикальная плита 19 имеет, по существу, прямоугольную форму, но не исключены альтернативные варианты конструкции, в которых форма, например, треугольная. На фиг. 13 показан строительный элемент 1 е согласно пятому варианту осуществления изобретения, который полностью подобен варианту конструкции, показанному на фиг. 1-3, за исключением того факта, что усиливающие средства для усиления соединения между панелью 2 и поперечинами 4 имеют дополнительную пару кронштейнов 5 треугольной формы, которые расположены горизонтально вблизи верха конструкции 1 е. На фиг. 14, с другой стороны, показан строительный элемент 1f согласно шестому варианту осуще-4 014570 ствления изобретения, в котором нижние края 4 а поперечин 4 находятся, по существу, в одной плоскости с нижним краем 2 а панели 2 и верхний край 2b панели 2 расположен на меньшей высоте относительно верхних краев 4b поперечин 4. В этом варианте конструкции, кроме того, кронштейн 5 выполнен, по существу, прямоугольным и проходит горизонтально по всей длине панели 2. Строительный элемент 1g согласно седьмому варианту конструкции показан на фиг. 15 и подобен варианту, представленному на фиг. 14, за исключением того факта, что панель 2 расположена с существенным наклоном относительно вертикальной плоскости и проходит от основы конструкции 1g с существенным наклоном наружу. Во всех вариантах конструкции описанных и показанных выше строительных элементов 1a, 1b, 1c,1d, 1e, 1f, 1g поперечины 4 расположены, по существу, на расстоянии от продольных концов панели 2 и продольной балки 3. В частности, расстояние до каждой поперечины 4 от конца, наиболее близкого к ней, приблизительно в два раза больше расстояния между этими двумя поперечинами 4. В строительном элементе 1h согласно восьмому варианту конструкции, показанному на фиг. 16, с другой стороны, поперечины 4 расположены прямо на продольных концах панели 2 и продольной балки 3. Фактически можно было видеть, как описанное изобретение достигает предложенных целей и, в частности, повторяется тот факт, что оно позволяет использовать способ изготовления, который более функционален и недорог по сравнению с традиционным. Кроме того, конкретное решение вставки продольной балки, расположенной в основе строительного элемента, позволяет сделать строительство стены значительно более легким; закрывание элементов наполнителем и уплотнение его внутри элементов фактически являются операциями, которые могут быть выполнены быстро и просто от тыльной стороны стены без необходимости в подъеме уплотняющего оборудования, как в случае с традиционными строительными элементами. Изобретение, задуманное таким образом, допускает множество модификаций и вариантов, которые входят в объем идеи изобретения. Кроме того, все детали могут быть заменены другими элементами, которые являются технически эквивалентными. Практически используемые материалы, а также возможные формы и размеры могут быть любыми согласно требованиям без отхода из-за этого от объема защиты нижеследующей формулы изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Строительный элемент (1a; 1b) для строительства стены с использованием наполнителя (R), в частности грунта или подобного материала, посредством укладки друг на друга множества строительных элементов (1 а), подобных указанному строительному элементу (1 а), и заполнения и закрывания сложенных строительных элементов (1 а) с наполнителем (R), причем строительный элемент (1 а) содержит по меньшей мере одну конструкцию (1 а), имеющую опорную основу для опоры строительного элемента (1 а) на землю или на расположенный ниже подобный строительный элемент (1 а), над которым строительный элемент (1 а) установлен для строительства стены (М),причем указанная конструкция снабжена по меньшей мере одной передней панелью (2), по меньшей мере одной продольной балкой (3), по существу, горизонтальной и параллельной панели (2), и по меньшей мере одной поперечиной (4) для соединения панели (2) с продольной балкой (3), при этом строительный элемент (1 а) выполнен с возможностью расположения в стене (M) в установочном положении, в котором указанная панель (2) обращена к внешней поверхности стены (M), заполненной наполнителем (R), а продольная балка (3) расположена внутри самой стены (M),отличающийся тем, что продольная балка (3) соединена с поперечиной (4) вблизи опорной основы конструкции, причем нижний край (3 а) продольной балки (3) расположен, по существу, в одной плоскости с нижними краями (2 а, 4 а) панели (2) и поперечины (4), посредством чего нижние края (2 а, 3 а, 4 а) панели (2), продольной балки (3) и поперечины (4) образуют опорную основу для опоры строительного элемента (1 а) на землю или на находящийся ниже подобный строительный элемент (1 а) в стене (M), причем поперечина (4) расположена, по существу, на расстоянии от продольных противоположных концов панели (2) и продольной балки (3), посредством чего панель (2) и продольная балка (3) проходят на соответствующих противоположных концах от поперечины (4), при этом протяженность по высоте поперечины (4), по существу, равна протяженности по высоте панели (2),посредством чего верхний край (4b) поперечины (4) находится, по существу, в одной плоскости с верхним краем (2b) панели (2), и нижние края (2 а, 3 а, 4 а) панели (2), продольной балки (3) и поперечины (4) строительного элемента (10 а) пригодны для опоры непосредственно на верхние края (2b, 4b) панели (2) и поперечины (4) расположенного ниже подобного строительного элемента в стене (M). 2. Строительный элемент (1 а) по п.1, отличающийся тем, что поперечина (4) расположена, по суще-5 014570 ству, под прямым углом к панели (2). 3. Строительный элемент по п.1 или 2, отличающийся тем, что поперечина (4) проходит на стороне и выдается выше продольной балки (3). 4. Строительный элемент (1 а) по одному или более из предшествующих пунктов, отличающийся тем, что по меньшей мере одна из указанной панели (2), указанной поперечины (4) и указанной продольной балки (3) имеет суживающееся поперечное сечение, увеличенное в нижней части. 5. Строительный элемент по одному или более из предшествующих пунктов, отличающийся тем,что поперечное сечение указанной продольной балки (3) выполнено, по существу, трапецеидальным,причем большее основание и меньшее основание трапецеидального поперечного сечения продольной балки (3), по существу, горизонтальны, причем большее основание соответствует нижнему краю (3 а) продольной балки (3), расположенной на опорной основе. 6. Строительный элемент (1a; 1b) по п.5, отличающийся тем, что со строительным элементом (1a; 1b), расположенным опорной основой его конструкции на горизонтальной плоскости, угол относительно вертикали поверхности (3b) продольной балки (3), соответствующей стороне трапецеидального поперечного сечения, обращенной внутрь конструкции, является существенно больше, чем угол относительно вертикали поверхности (3 с) продольной балки (3), соответствующей стороне трапецеидального поперечного сечения, обращенной к внешней стороне конструкции. 7. Строительный элемент по одному или более из предшествующих пунктов, отличающийся тем,что панель (2) выполнена, по существу, прямоугольной. 8. Строительный элемент по одному или более из предшествующих пунктов, отличающийся тем,что с указанным строительным элементом, расположенным опорной основой его конструкции в горизонтальной плоскости, панель (2) существенно наклонена относительно вертикальной плоскости, при этом существенно наклоненная панель (2) проходит от основы конструкции с существенным наклоном наружу, то есть в направлении от внутренней части стены (W) со строительным элементом в установочном положении. 9. Строительный элемент (1 а) по одному или более из предшествующих пунктов, отличающийся тем, что он содержит усиливающие средства (5) для усиления соединения между панелью (2) и поперечиной (4), причем усиливающие средства содержат по меньшей мере один, по существу, горизонтальный кронштейн (5), расположенный между внутренней поверхностью панели (2) и боковой поверхностью поперечины (4), причем кронштейн (5) выполнен, по существу, треугольным или выполнен, по существу,прямоугольным и проходит по всей длине панели (2), причем кронштейн (5) расположен вблизи основы указанной конструкции (1 а) или расположен вблизи вершины конструкции (1 а). 10. Строительный элемент (1 а) по одному или более из предшествующих пунктов, отличающийся тем, что он содержит крепежное средство (7) для прикрепления строительного элемента (1 а) к смежному подобному строительному элементу (1 а), причем крепежное средство имеет по меньшей мере одно, по существу, вертикальное отверстие (8), которое выполнено по меньшей мере в одном из верхнего (2b, 4b) и нижнего краев (2 а, 4 а, 3 а) панели (2), поперечины (4) и продольной балки (3), и в которое может быть вставлен соответствующий замыкающий штифт (9). 11. Строительный элемент по п.10, отличающийся тем, что крепежное средство (7) содержит по меньшей мере один U-образный усиливающий элемент (9 а), утопленный, то есть заделанный внутрь конструкции вокруг отверстия (8). 12. Строительный элемент по одному или более из предшествующих пунктов, отличающийся тем,что он содержит две поперечины (4), такие как одна поперечина, для соединения панели (2) с продольной балкой (3), посредством чего две поперечины (4) расположены, по существу, на расстоянии от продольных противоположных концов панели (2) и продольной балки (3), и, следовательно, панель (2) и продольная балка (3) проходят на соответствующих противоположных концах от двух поперечин (4). 13. Стеновая конструкция (M), содержащая парапетный элемент (10) и множество строительных элементов (1 а), уложенных друг на друга, по одному из пп.1-12, причем указанное множество включает по меньшей мере один верхний строительный элемент (1 а), расположенный над другими на вершине стенной конструкции (M) и имеющий соединительное средство (14, 15) для соединения верхнего строительного элемента (1 а) с парапетным элементом (10), отличающаяся тем, что парапет (10) содержит по меньшей мере одну, по существу, вертикальную первую плиту (11), по меньшей мере одну, по существу,горизонтальную вторую плиту (12), соединенную со стороной основы первой плиты (11), и по меньшей мере одну, по существу, вертикальную секцию (13), соединенную с нижней поверхностью второй плиты(12), причем вертикальная секция (13) парапета (10) соединяется в стенной конструкции (M) с соединительным средством (14, 15) верхнего строительного элемента, причем в установочном положении первая плита (11) расположена, по существу, в одной плоскости с внешней поверхностью стенной конструкции(M), и вторая плита (12) расположена выше верхнего строительного элемента. 14. Стеновая конструкция (M) по п.13, отличающаяся тем, что вертикальная секция (13) указанного парапета (10) имеет, по существу, горизонтальную сквозную прорезь (17) для размещения в ней соединительного штифта (16). 15. Стеновая конструкция (M), содержащая краевой удерживающий элемент (18) и множество-6 014570 строительных элементов (1 а) по одному из пп.1-14, причем указанное множество включает по меньшей мере один верхний строительный элемент, расположенный выше других на вершине стенной конструкции (M) и имеющий соединительное средство (14, 15) для соединения верхнего строительного элемента(1 а) с удерживающим элементом (18), отличающаяся тем, что краевой удерживающий элемент (18) содержит по меньшей мере одну, по существу, вертикальную плиту (19) и по меньшей мере одну, по существу, вертикальную секцию (13), соединенную по меньшей мере с одной стороной плиты (19), причем вертикальная секция (13) из краевого удерживающего элемента (18) соединена в стеновой конструкции(М) с соединительным средством (14, 15) верхнего строительного элемента, причем в установочном положении плита (19) расположена, по существу, в одной плоскости с внешней поверхностью стены (M) выше верхнего строительного элемента. 16. Стеновая конструкция (M) по п.15, отличающаяся тем, что вертикальная секция (13) краевого удерживающего элемента (18) имеет, по существу, горизонтальную сквозную прорезь (17) для размещения в ней соединительного штифта (16). 17. Стеновая конструкция (M) по одному из пп.15, 16, отличающаяся тем, что краевой удерживающий элемент (18) содержит по меньшей мере две вертикальные секции (13), каждая из которых соединена в стене с соответствующей поперечиной (4) верхнего строительного элемента (1 а). 18. Стеновая конструкция (М) по одному из пп.15-17, отличающаяся тем, что краевой удерживающий элемент (18) содержит по меньшей мере две пары вертикальных секций, причем каждая пара соединена на противоположных сторонах с соответствующей поперечиной (4) верхнего строительного элемента. 19. Система строительных элементов для строительства стен с использованием наполнителя (R), в частности грунта или подобного материала, содержащая первый строительный элемент (1b) по п.1, в котором поперечина (4) первого строительного элемента (1b) содержит профильную выемку (6) над продольной балкой (3), при этом второй строительный элемент (1 с) выполнен с возможностью соединения с первым строительным элементом (1b) для строительства стены (М), причем второй строительный элемент (1c) содержит по меньшей мере одну соответствующую конструкцию, имеющую опорную основу для опоры второго строительного элемента (1 с) на землю или расположенный ниже подобный строительный элемент, причем конструкция второго строительного элемента(1 с) снабжена подобно первому строительному элементу (1b), по меньшей мере одной соответствующей передней панелью (2), по меньшей мере одной соответствующей продольной балкой (3), по существу,горизонтальной и параллельной передней панели (2), и по меньшей мере одной поперечиной (4) для соединения соответствующей передней панели (2) с соответствующей продольной балкой (3),в которой второй строительный элемент (1 с) отличается тем, что расстояние до нижнего края (2 а) соответствующей передней панели (2) от основы соответствующей конструкции, по существу, равно протяженности по высоте продольной балки (3) указанного первого строительного элемента (1b) для осуществления соединения второго строительного элемента (1 с) с первым строительным элементом (1b) в установочном положении в стене (M) посредством расположения передней панели (2) второго строительного элемента (1 с) в выемку (6), выполненную над продольной балкой (3) первого строительного элемента (1b). 20. Способ строительства стен (М) с использованием наполнителя (R), в частности грунта или подобного материала, содержащий следующие этапы, на которых: изготовление множества подобных строительных элементов (1 а), причем каждый из подобных строительных элементов содержит по меньшей мере одну конструкцию (1 а), образующую опорную основу для опоры строительного элемента (1 а) на земле или на расположенном ниже подобном строительном элементе в стене (М), причем конструкцию (1 а) снабжают по меньшей мере одной передней панелью (2), по меньшей мере одной продольной балкой (3), по существу, параллельной панели, и по меньшей мере одной поперечиной (4) для соединения панели (2) с продольной балкой (3), причем продольную балку (3) соединяют с поперечиной (4) вблизи опорной основы конструкции (1 а), посредством чего нижний край (3 а) продольной балки (3) расположен, по существу, в одной плоскости с нижними краями(2 а, 4 а) панели (2) и поперечины (4 а), при этом поперечину (4) размещают, по существу, на расстоянии от противоположных концов указанной панели (2) и продольной балки (3), и протяженность по высоте поперечины (4), по существу, равна протяженности по высоте передней панели (2), посредством чего верхний край (4b) поперечины (4) расположен, по существу, в одной плоскости с верхним краем (2b) передней панели (2); укладка подобных строительных элементов (1 а) друг на друга посредством расположения опорной основы конструкции каждого из подобных строительных элементов на расположенном ниже подобном строительном элементе, посредством чего нижние края (2 а, 3 а, 4 а) панели (2), продольной балки (3) и поперечины (4) каждого уложенного строительного элемента (1 а) опираются непосредственно на верхние края (2b, 4b) панели (2) и поперечины (4) расположенного ниже строительного элемента; и заполнение и покрытие уложенных строительных элементов (1 а) наполнителем (R), посредством чего каждый из подобных строительных элементов (1 а) располагают в стене (М) в установочном поло-7 014570 жении, в котором соответствующая передняя панель (2) обращена к внешней поверхности стены (М),заполненной наполнителем (R), и соответствующая продольная балка (3) расположена внутри самой стены (M).
