Строительный элемент для изготовления облицовок полов или стен

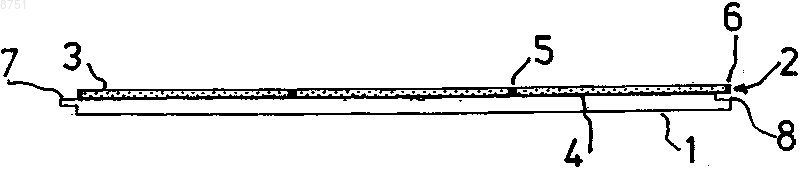

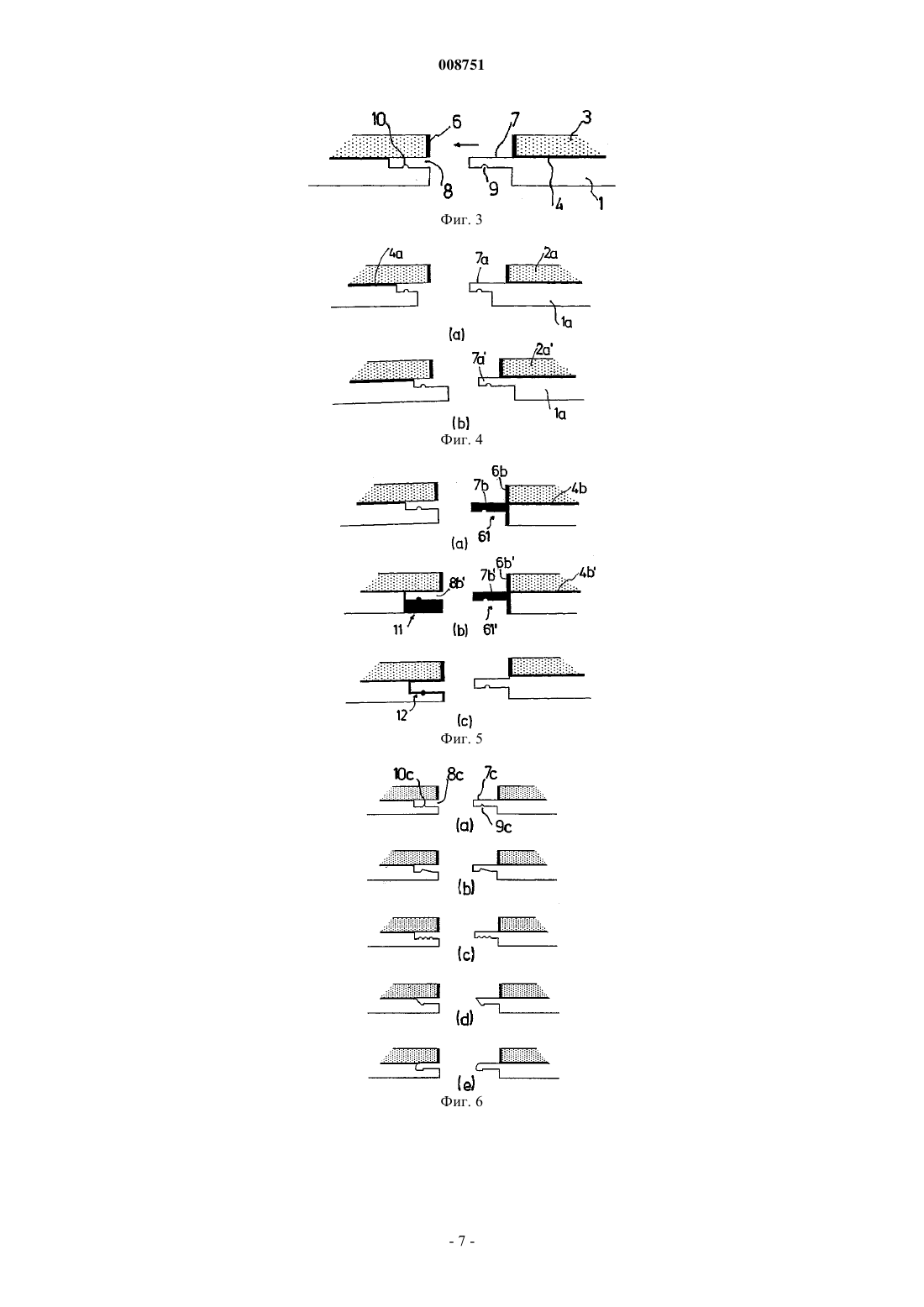

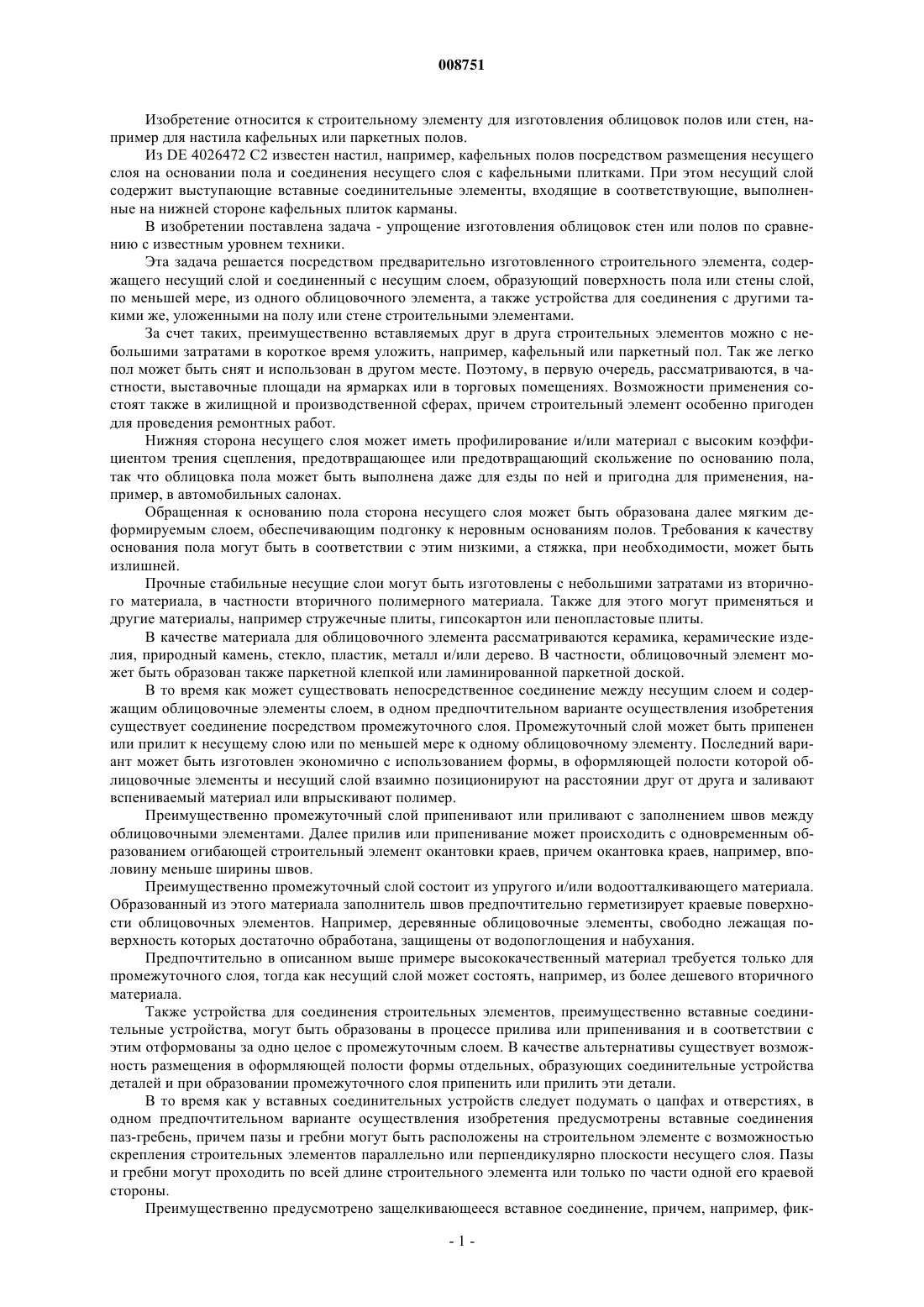

008751 Изобретение относится к строительному элементу для изготовления облицовок полов или стен, например для настила кафельных или паркетных полов. Из DE 4026472 С 2 известен настил, например, кафельных полов посредством размещения несущего слоя на основании пола и соединения несущего слоя с кафельными плитками. При этом несущий слой содержит выступающие вставные соединительные элементы, входящие в соответствующие, выполненные на нижней стороне кафельных плиток карманы. В изобретении поставлена задача - упрощение изготовления облицовок стен или полов по сравнению с известным уровнем техники. Эта задача решается посредством предварительно изготовленного строительного элемента, содержащего несущий слой и соединенный с несущим слоем, образующий поверхность пола или стены слой,по меньшей мере, из одного облицовочного элемента, а также устройства для соединения с другими такими же, уложенными на полу или стене строительными элементами. За счет таких, преимущественно вставляемых друг в друга строительных элементов можно с небольшими затратами в короткое время уложить, например, кафельный или паркетный пол. Так же легко пол может быть снят и использован в другом месте. Поэтому, в первую очередь, рассматриваются, в частности, выставочные площади на ярмарках или в торговых помещениях. Возможности применения состоят также в жилищной и производственной сферах, причем строительный элемент особенно пригоден для проведения ремонтных работ. Нижняя сторона несущего слоя может иметь профилирование и/или материал с высоким коэффициентом трения сцепления, предотвращающее или предотвращающий скольжение по основанию пола,так что облицовка пола может быть выполнена даже для езды по ней и пригодна для применения, например, в автомобильных салонах. Обращенная к основанию пола сторона несущего слоя может быть образована далее мягким деформируемым слоем, обеспечивающим подгонку к неровным основаниям полов. Требования к качеству основания пола могут быть в соответствии с этим низкими, а стяжка, при необходимости, может быть излишней. Прочные стабильные несущие слои могут быть изготовлены с небольшими затратами из вторичного материала, в частности вторичного полимерного материала. Также для этого могут применяться и другие материалы, например стружечные плиты, гипсокартон или пенопластовые плиты. В качестве материала для облицовочного элемента рассматриваются керамика, керамические изделия, природный камень, стекло, пластик, металл и/или дерево. В частности, облицовочный элемент может быть образован также паркетной клепкой или ламинированной паркетной доской. В то время как может существовать непосредственное соединение между несущим слоем и содержащим облицовочные элементы слоем, в одном предпочтительном варианте осуществления изобретения существует соединение посредством промежуточного слоя. Промежуточный слой может быть припенен или прилит к несущему слою или по меньшей мере к одному облицовочному элементу. Последний вариант может быть изготовлен экономично с использованием формы, в оформляющей полости которой облицовочные элементы и несущий слой взаимно позиционируют на расстоянии друг от друга и заливают вспениваемый материал или впрыскивают полимер. Преимущественно промежуточный слой припенивают или приливают с заполнением швов между облицовочными элементами. Далее прилив или припенивание может происходить с одновременным образованием огибающей строительный элемент окантовки краев, причем окантовка краев, например, вполовину меньше ширины швов. Преимущественно промежуточный слой состоит из упругого и/или водоотталкивающего материала. Образованный из этого материала заполнитель швов предпочтительно герметизирует краевые поверхности облицовочных элементов. Например, деревянные облицовочные элементы, свободно лежащая поверхность которых достаточно обработана, защищены от водопоглощения и набухания. Предпочтительно в описанном выше примере высококачественный материал требуется только для промежуточного слоя, тогда как несущий слой может состоять, например, из более дешевого вторичного материала. Также устройства для соединения строительных элементов, преимущественно вставные соединительные устройства, могут быть образованы в процессе прилива или припенивания и в соответствии с этим отформованы за одно целое с промежуточным слоем. В качестве альтернативы существует возможность размещения в оформляющей полости формы отдельных, образующих соединительные устройства деталей и при образовании промежуточного слоя припенить или прилить эти детали. В то время как у вставных соединительных устройств следует подумать о цапфах и отверстиях, в одном предпочтительном варианте осуществления изобретения предусмотрены вставные соединения паз-гребень, причем пазы и гребни могут быть расположены на строительном элементе с возможностью скрепления строительных элементов параллельно или перпендикулярно плоскости несущего слоя. Пазы и гребни могут проходить по всей длине строительного элемента или только по части одной его краевой стороны. Преимущественно предусмотрено защелкивающееся вставное соединение, причем, например, фик-1 008751 сирующее ребро входит в соответствующее фиксирующее углубление в пазу. Фиксирующее ребро может проходить по всей длине или только по части длины гребня. Преимущественно строительный элемент имеет на двух перпендикулярных друг другу боковых краях паз, а на противоположных этим боковым краям боковых краях - гребень. При таком расположении пазов и гребней облицовки полов или стен могут быть изготовлены из идентично выполненных строительных элементов. Паз может быть образован между несущим слоем и содержащим облицовочные элементы слоем по меньшей мере одним облицовочным элементом. Преимущественно боковые края несущего слоя и слоя смещены по отношению друг к другу в направлении плоскости плиты, так что в месте соединения края слоя одного элемента прилегает к краю несущего слоя соседнего элемента или наоборот. Предпочтительно у этого варианта в местах соединений не только соединительный гребень выдерживает воздействующие на пол нагрузки. В качестве устройства для соединения строительных элементов имеющий гребень или паз элемент может быть выполнен за одно целое с несущим слоем. В другом варианте осуществления изобретения в строительном элементе, в частности, в несущем слое, можно разместить трубы для обогрева или охлаждения, электронагревательные элементы и/или датчики, причем, например, посредством датчиков можно регистрировать, ходят ли по поверхности пола люди или нет, или могут быть инициированы коммутационные процессы, например для включения света или системы тревоги. Для укладки таких компонентов рассматривается также промежуточный слой. В другом варианте осуществления изобретения строительный элемент может быть частью строительной системы, включающей в себя, например, гибкие, в частности отгибаемые, строительные элементы, причем такой соединенный, например, с упругим шарниром строительный элемент рассматривается для укладки на переходе между полом и стеной или над кромкой пола, например в начале или конце рампы. Строительная система может включать в себя упругие шарнирные соединительные элементы, которые позволяют упруго соединять между собой строительные элементы. Далее система может содержать краевые покрытия, выполненные, например, в виде рампы, так что может быть создан, например, переход от образованной строительными элементами поверхности пола к нижележащей поверхности пола. Краевые покрытия могут быть снабжены осветительными устройствами. Заполняющий швы между облицовочными элементами материал можно окрашивать, например с подгонкой к облицовочным элементам. Далее он может фосфоресцировать или может быть снабжен поверхностным профилированием. Изобретение более подробно поясняется ниже с помощью примеров его осуществления и прилагаемых, относящихся к этим примерам осуществления чертежей, на которых изображают фиг. 1 - содержащий кафельные плитки строительный элемент согласно изобретению, вид сверху; фиг. 2 - строительный элемент из фиг. 1, вид сбоку; фиг. 3 - место соединения строительных элементов из фиг. 1; фиг. 4-7 - соединительные устройства строительных элементов согласно другим вариантам осуществления изобретения; фиг. 8 - пример выполнения строительного элемента согласно изобретению с отдельной краевой планкой, на которой выполнен соединительный гребень; фиг. 9 - другие соединительные устройства строительных элементов согласно другим вариантам осуществления изобретения; фиг. 10 - строительный элемент согласно изобретению со встроенным датчиком; фиг. 11 - строительный элемент согласно изобретению, в котором размещены нагревательные или охлаждающие трубы; фиг. 12 - строительный элемент согласно изобретению с мягким деформируемым слоем на нижней стороне; фиг. 13 - строительные элементы согласно изобретению с различными поверхностными профилями на нижней стороне; фиг. 14 - соединительные устройства строительных элементов согласно другим вариантам осуществления изобретения; фиг. 15 - пример выполнения закрепления строительных элементов согласно изобретению на основании пола или стене; фиг. 16 и 17 - другие примеры выполнения закрепления строительных элементов согласно изобретению на основании пола; фиг. 18 - место соединения облицовок пола и стены; фиг. 19 - другие примеры мест соединений облицовок пола и стены или двух стыкующихся в углу облицовок стен; фиг. 20 - пример выполнения соединения облицовки пола с облицовкой стены и закрепления облицовки стены; фиг. 21 - примеры выполнения закрывающих край облицовки стены декоративных планок;-2 008751 фиг. 22 и 23 - строительные элементы согласно изобретению с упругим шарниром; фиг. 24 - упругие шарнирные соединительные элементы, вставляемые между строительными элементами, согласно изобретению; фиг. 25 - другие примеры выполнения шарнирных соединительных элементов, вставляемых между строительными элементами, согласно изобретению; фиг. 26 - пример выполнения места соединения облицовок стен на выступающем углу помещения; фиг. 27 - другие примеры выполнения мест соединений облицовок пола и стены; фиг. 28 - другой пример выполнения строительного элемента согласно изобретению с трехмерной поверхностью. Изображенный на фиг. 1 строительный элемент для изготовления облицовок полов или стен содержит плитообразный несущий слой 1 и соединенный с несущим слоем 1 слой 2, который в данном примере образован девятью кафельными плитками 3. Вместо кафельных плиток рассматриваются облицовочные элементы из любых пригодных для облицовок стен или полов материалов. Несущий слой 1 соединен со слоем 2 посредством промежуточного слоя 4 из пенополиуретана. Промежуточный слой 4 припенивали в размещающей кафельные плитки 3 и несущий слой 1 полости формы к несущему слою и кафельным плиткам. В процессе припенивания швы между кафельными плитками заполняли посредством вспененных перемычек 5 и образовывали огибающую слой 2 окантовку 6 краев, причем ширина окантовки краев вполовину меньше ширины перемычек 5. Как видно далее из фиг. 1-3, на взаимно перпендикулярных краях строительного элемента за счет уступов краев несущего слоя 1 образованы гребни 7. За счет обратных уступов на соответствующих противоположных краях несущего слоя 1 между несущим слоем и слоем 2 образуются пазы 8. Вместо сплошных гребней могут быть предусмотрены проходящие только по части длины бокового края плиты лапки или шипы и соответствующие гнезда для вставки. Как видно на фиг. 3, вдоль гребней 7 проходит фиксирующая канавка 9. Соответственно внутри паза 8 образовано фиксирующее ребро 10. Из плитообразных строительных элементов на фиг. 1-3 можно настелить, например, кафельные полы, причем уложенные на пол строительные элементы соединяют в направлении параллельно плоскости плиты, при этом гребни 7 входят в пазы 8 соседних элементов. За счет защелкивания фиксирующих ребер 10 в фиксирующих канавках 9 достигается стабильное соединение, и предотвращаются взаимные сдвиги строительных элементов по полу. Экономично изготовленный из вторичного полимерного материала несущий слой 1 стабилен и придает строительному элементу высокую прочность. Упругий и водоотталкивающий пенополиуретан надежно герметизирует швы между кафельными плитками 3. На последующих фигурах одинаковые или одинакового действия детали обозначены той же ссылочной позицией, что и на предыдущих фигурах, причем к соответствующей ссылочной позиции добавлена буква a, b и т.д. Примеры выполнения на фиг. 4 а, 4b отличаются от предыдущего примера выполнения тем, что края несущего слоя 1a, 1a' и расположенного на нем кафельного слоя 2 а, 2 а' расположены со смещением по отношению друг к другу с образованием консоли в направлении плоскости плиты. Предотвращена высокая срезающая нагрузка на гребень 7 а, 7 а'. В то время как у предыдущих примеров выполнения гребни образованы краевыми выемками несущего слоя, у примеров выполнения на фиг. 5 а, 5b гребень 7b, 7b' выполнен на элементе 61, 61', изготовленном за одну операцию за одно целое с промежуточным слоем 4b, 4b'. Окантовка 6b, 6b' краев, от которой выступает гребень, проходит по всей высоте строительного элемента. Отформованный заодно при вспенивании или литье промежуточного слоя 4b' элемент 11 образует паз 8b'. Пример выполнения на фиг. 5 с содержит аналогичный элементу 11 элемент 12, который пригнан к уступу края несущего слоя. Этот изготавливаемый по размерам очень точно, гибкий вариант выполнения обеспечивает особенно легкое и без проблем защелкивание, а также эффективную герметизацию. На фиг. 6 изображены различные формы сечения гребней 7 с, пазов 8 с, фиксирующих ребер 10 с и фиксирующих канавок 9 с, причем примеры выполнения на фиг. 6d, 6e обеспечивают особенно трудно разъединяемое зацепление. На фиг. 7 изображены варианты выполнения с конструктивно упрощенными соединительными элементами. Края несущего слоя 1d и расположенного на нем кафельного слоя 2d расположены со смещением по отношению друг к другу в направлении плоскости плиты, так что в зоне соединения несущий и кафельный слои лишь находят друг на друга. Выполненное на промежуточном слое 4d фиксирующее ребро 13, 13' защелкивается в фиксирующей канавке 14, 14' несущего слоя 1d. У примера выполнения на фиг. 7b на окантовке 6d края с противоположных сторон кафельного слоя 2d дополнительно выполнены фиксирующее ребро 15 и фиксирующая канавка 16. В примере выполнения на фиг. 7 с в соответствующих местах в обратном порядке выполнены фиксирующая канавка 17 и фиксирующее ребро 18. Фиксирующее ребро 13", выполненное непосредственно на краю кафельного слоя 2d, входит в соответственно расположенную фиксирующую канавку 14", при-3 008751 чем в фиксирующей канавке 14" выполнена дополнительная фиксирующая канавка 20 для вхождения выполненного на фиксирующем ребре 13" фиксирующего ребра 19. Как видно из фиг. 8, гребень 7 е может быть образован отдельной шиной 21, изготовленной, например, методом штранг-прессования или вытягивания полимера или из металла и соединенной посредством нижней части 22 со строительным элементом. Нижняя часть может быть соединена со строительным элементом при изготовлении промежуточного слоя 4 е в форме посредством прилива или припенивания,как это обозначено поз. 23. Выполненные в шине 21 отверстия принимают прилитый или вспененный материал и способствуют, таким образом, прочности соединения со строительным элементом. На фиг. 9 изображены строительные элементы с гребнями 7f и пазами 8f, снабженными с обеих сторон соответственно фиксирующим ребром и фиксирующей канавкой. У примера выполнения на фиг. 9b элемент 24, имеющий фиксирующую канавку 8f, соединен за одно целое с промежуточным слоем 4f. Как показано на фиг. 9 с, аналогичный элемент 25 может быть изготовлен также в виде отдельной детали, например из пластика или металла, и соединен с остальным строительным элементом, например,посредством клея, прилива или припенивания. На фиг. 10 изображен строительный элемент, в который между несущим 1g и промежуточным 4g слоями встроен датчик 26 давления. Ведущие к датчику 26 присоединительные провода (не показаны) могут быть запенены в промежуточный слой 4g. На фиг. 11 изображен пример выполнения строительного элемента с несущим слоем 1h, в котором размещены трубы 27, по которым может течь теплоноситель или охлаждающая среда. При механическом соединении строительных элементов соединение труб происходит посредством присоединителей 28. Трубы могут быть размещены также в утолщенном промежуточном слое или дополнительном, расположенном под несущей плитой слое, причем дополнительный слой может быть изготовлен за одну операцию с промежуточным слоем, в частности посредством припенивания или прилива к несущей плите. На фиг. 12 изображен строительный элемент с несущим слоем 1i, на нижней стороне которого выполнен мягкий деформируемый слой 29. Предпочтительно такие строительные элементы могут приспосабливаться к неровному, лишенному стяжки основанию пола. Слой может состоять из материала или иметь поверхность, который или которая обладает высоким трением сцепления, предотвращающим сдвиги строительного элемента по полу. На фиг. 13 изображены строительные элементы с разными профилированиями 30-32 низа на несущем слое 1j. Профилирование низа может иметь также глубокие, пригодные для укладки коммуникаций канавки. В то время как строительные элементы в предыдущих примерах выполнения имеют фиксирующие пазы и фиксирующие ребра, которые при сдвиге строительных элементов параллельно плоскости плиты входят друг в друга, на фиг. 14 изображены два строительных элемента, у которых соединение пазгребень может быть создано за счет их движения перпендикулярно плоскости плиты. На фиг. 14 изображены соединенные за одно целое с промежуточным слоем 4k, 4k' элементы 33 и 34, 33' и 34', причем на элементе 33, 33' выполнен гребень 7k, 7k', а на элементе 34, 34' - паз 8k, 8k'. Возможность закрепления строительных элементов, согласно изобретению, на основании 35 пола показана на фиг. 15. Изображенный здесь строительный элемент соответствует строительному элементу на фиг. 4 а с тем отличием, что гребень 71 образован соединенным за одно целое с промежуточным слоем 41 элементом 36, который заполняет уступ края несущего слоя 11. В зоне уступа края закрепление на основании 35 пола образовано шурупом 37. Целесообразно отверстие для шурупа 37 предварительно выполнено в элементе 36. На фиг. 16 и 17 изображены крепежные элементы 38, 38' для горизонтального закрепления строительных элементов на основании 35m пола шурупом 37m. В паз 39 элемента 38 входят продолжения 40 окантовки 6m края. Для быстрой замены строительных элементов соединение легко разъединяется за счет их приподнятая. Слишком легкому разъединению соединения препятствуют паз и гребень в окантовке края. На фиг. 18 изображен располагаемый в углу между полом и стеной соединительный элемент 41 с пазом 42 и гребнем 43. В паз 42 вводят гребень 7n уложенного на стене строительного элемента, тогда как гребень 43 соединительного элемента 41 входит в паз 8n уложенного на полу строительного элемента. Как видно на фиг. 19 а, аналогичный соединительному элементу 41 соединительный элемент 44 может быть прилит или припенен также непосредственно к отдельному, предназначенному для укладки по углам строительному элементу и, в частности, соединен за одно целое с промежуточным слоем 4 о, т.е. может быть изготовлен за одну операцию с ним. Соединительный элемент 44' может проходить на фиг. 19b только по глубине кафельного слоя 2 о. На фиг. 19 с образованный соединительным элементом 44" паз продолжен внутрь базовой плиты 1 о. На фиг. 19d изображен соединительный элемент 45, который прилит или припенен к отдельному,предусмотренному в качестве концевой детали строительному элементу 46 и снабжен гребнем. Строительный элемент 46, как и отдельные строительные элементы на фиг. 19 а-19 с, выполнены с-4 008751 возможностью соединения каждый со стандартным соединительным элементом. На фиг. 20 изображено закрепление предусмотренного в качестве концевой детали дополнительного отдельного строительного элемента 47 на стене, причем это соединение соответствует изображенному на фиг. 5 соединению строительного элемента с полом. На фиг. 21 изображены примеры отделок 49, 50 краев, выполненных с возможностью надевания посредством гребня на свободный край строительного элемента 46q, 46q'. Отделка 50 края оставляет пространство для примыкающего к строительному элементу 46q' слоя 51 штукатурки или отделочного слоя. На фиг. 22 изображен соединительный элемент 48, который предназначен для расположения в углу стены и содержит упругий шарнир 52, обеспечивающий отгибы до 90 и более. В данном примере шарнир 52 помещен в кафельный слой 2s, например, посредством прилива или припенивания, тогда как соединенный с кафельным слоем несущий слой 1s в месте 53 прерван. На фиг. 23 изображен пригодный для укладки на неровных полах соединительный элемент 48t с упругим шарниром 52t, который может быть уложен по кромкам пола, например в начале и конце рампы. Можно предусмотреть несколько таких шарниров и соответствующие выемки 53t в несущем слое. Выемки 53t можно выфрезеровать на заводе или же, при необходимости, на месте. Как видно на фиг. 24, для укладки по таким кромкам пола могут использоваться также шарнирные соединительные элементы 54, 55, из которых соединительный элемент 55, имеющий как гребень, так и паз, может быть вставлен в возможном месте соединения между элементами. В то время как шарнирные соединительные элементы 54, 55 изготовлены из упругого материала за одно целое с шарниром 52u, изображенные на фиг. 25 шарнирные соединительные элементы 54v, 55v состоят из металла и содержат только упругий шарнир 52v, приклеенный, припененный или прилитый к металлическим деталям. Шарнирный соединительный элемент 55v снабжен пластиковой деталью 56,образующей гребень. На фиг. 26 изображен соединительный элемент 57, который может быть предусмотрен для расположения на выступающем углу помещения и имеет два расположенных под углом 90 друг к другу паза 58 для вставки и угловой защитный элемент 62. Угловой защитный элемент 62 состоит в рассматриваемом примере из высококачественной стали и закреплен на остальном соединительном элементе 57 посредством припенивания или прилития. На фиг. 27 изображены другие примеры выполнения угловых соединений, у которых строительный элемент 59 как на несущем слое, так и на соединенном с несущим слоем кафельном слое имеет гребень, а строительный элемент 60 имеет на своей плите-основании и на кафельном слое паз для вставки. В отличие от описанных выше примеров выполнения строительный элемент может быть также согнут как единое целое и служить, например, для облицовки круглых колонн. В качестве альтернативы согнутой может быть также только поверхность. Такой строительный элемент с трехмерной поверхностью изображен на фиг. 28. Несущий слой 1 у имеет выполненную трехмерной поверхность. Посредством промежуточного слоя 4 у поверхностный слой 2 у из узких облицовочных элементов 3 у соединен с несущим слоем 1 у и по форме пригнан к его поверхности. Узкие облицовочные элементы 3 у могут быть на первом этапе производства соединены между собой пленкой или сеткой. Такое устройство может быть размещено в оформляющей полости формы. Промежуточный слой припенивают затем к названной пленке или сетке с соединением несущего 1 у и поверхностного 2 у слоев. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Строительный элемент для изготовления облицовок полов или стен, характеризующийся тем, что содержит несущий слой (1) и соединенный с несущим слоем, образующий поверхность пола или стены слой (2) по меньшей мере из одного облицовочного элемента (3), а также устройства (7, 8) для соединения с другими такими же, уложенными на полу или стене строительными элементами. 2. Элемент по п.1, характеризующийся тем, что несущий слой (1) соединен по меньшей мере с одним облицовочным элементом (3) посредством промежуточного слоя (4). 3. Элемент по п.2, характеризующийся тем, что промежуточный слой (4) припенен или прилит к несущему слою (1) и по меньшей мере одному облицовочному элементу (3). 4. Элемент по п.2 или 3, характеризующийся тем, что промежуточный слой (4) припенен или прилит с заполнением швов между несколькими облицовочными элементами (3). 5. Элемент по одному из пп.2-4, характеризующийся тем, что промежуточный слой (4) припенен или прилит с образованием огибающей строительный элемент окантовки (6) краев. 6. Элемент по одному из пп.1-5, характеризующийся тем, что ширина огибающей строительный элемент окантовки (6) краев вполовину меньше ширины швов между несколькими облицовочными элементами (3). 7. Элемент по одному из пп.2-6, характеризующийся тем, что промежуточный слой (4) изготовлен из упругого и/или водоотталкивающего материала. 8. Элемент по одному из пп.1-7, характеризующийся тем, что несущий слой (1) изготовлен из вторичного материала, в частности вторичного пластика.-5 008751 9. Элемент по одному из пп.1-8, характеризующийся тем, что облицовочный элемент изготовлен из керамики, керамических изделий, природного камня, стекла, пластика, металла и/или дерева. 10. Элемент по одному из пп.1-9, характеризующийся тем, что элементы (например, 11, 12, 61), образующие устройства для соединения строительных элементов между собой, приформованы за одно целое к промежуточному слою и/или промежуточный слой (4) припенен или прилит к таким отдельным элементам. 11. Элемент по одному из пп.1-10, характеризующийся тем, что содержит вставные соединительные устройства, в частности, для соединений паз-гребень. 12. Элемент по п.11, характеризующийся тем, что на двух взаимно перпендикулярных сторонах выполнен паз (8), а на противоположных им сторонам - гребень (7). 13. Элемент по одному из пп.10-12, характеризующийся тем, что предусмотрены защелкивающиеся вставные соединительные устройства. 14. Элемент по одному из пп.11-13, характеризующийся тем, что паз (8) выполнен между несущим слоем (1) и включающим в себя облицовочный элемент (3) слоем (2). 15. Элемент по одному из пп.10-14, характеризующийся тем, что края несущего слоя (1q) и включающего в себя облицовочный элемент (3) слоя (2q) расположены со смещением по отношению друг к другу параллельно плоскости несущего слоя. 16. Элемент по одному из пп.10-14, характеризующийся тем, что имеющий гребень или паз элемент(например, 11, 12, 61) соединен за одно целое с промежуточным слоем (4). 17. Элемент по одному из пп.1-16, характеризующийся тем, что несущий слой (1) имеет на своей обращенной от слоя (2) стороне поверхностное профилирование (30-32) и/или мягкий деформируемый слой (29). 18. Элемент по одному из пп.1-17, характеризующийся тем, что в строительном элементе, в частности в несущем слое, размещены трубы (27) для обогрева и/или охлаждения, электронагревательные элементы и/или датчики (26). 19. Элемент по одному из пп.1-18, характеризующийся тем, что строительный элемент является частью гибкой строительной системы, включающей в себя такие строительные элементы (48). 20. Элемент по п.19, характеризующийся тем, что гибкий строительный элемент (48) включает в себя упругий шарнир (52). 21. Элемент по п.19 или 20, характеризующийся тем, что строительная система содержит упругие шарнирные соединительные элементы (54, 55) для соединения строительных элементов и краевых отделочных элементов (49, 50). 22. Элемент по одному из пп.1-21, характеризующийся тем, что он выполнен согнутым как одно целое и/или имеет согнутую поверхность.
