Водостойкий паропроницаемый ботинок

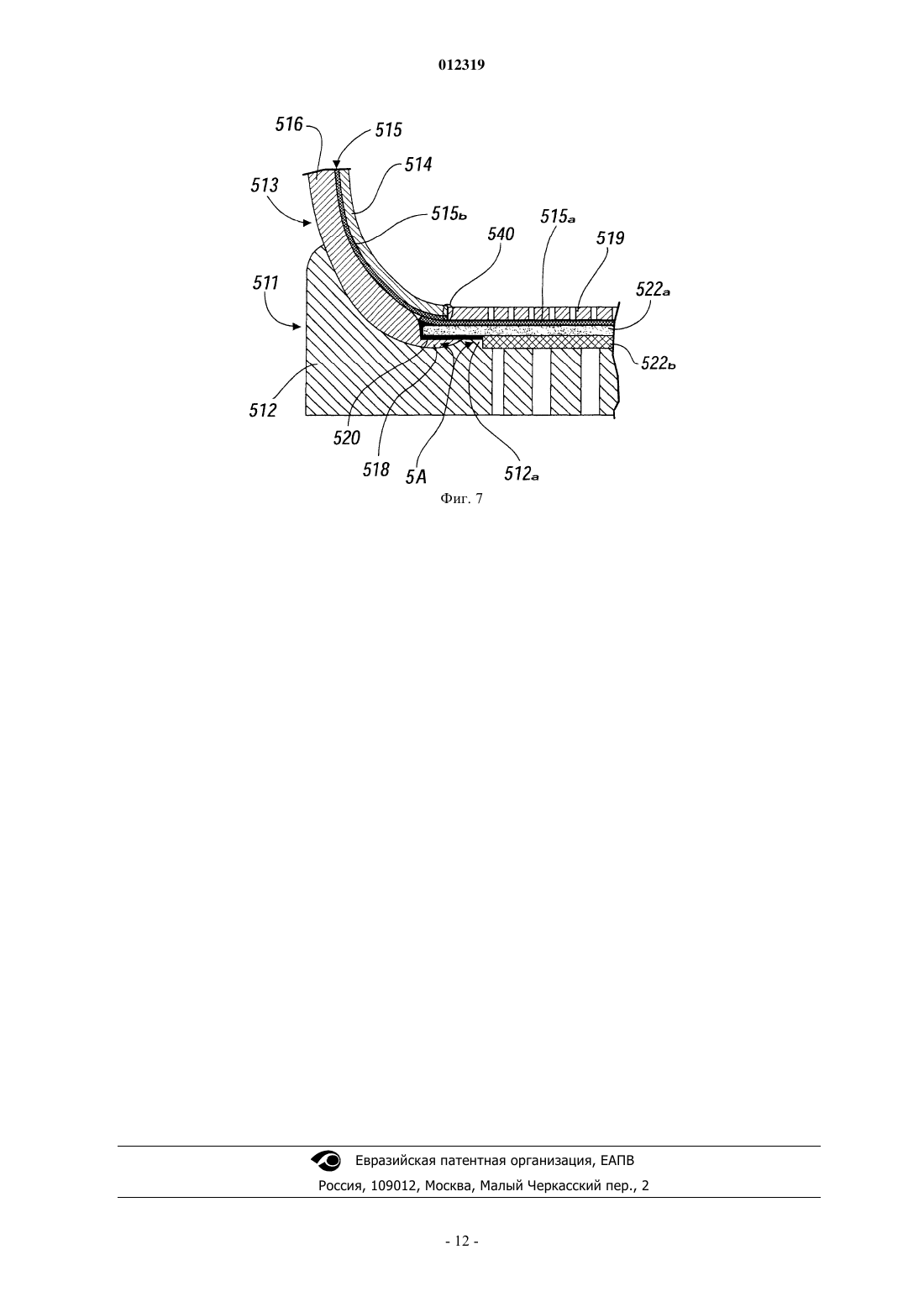

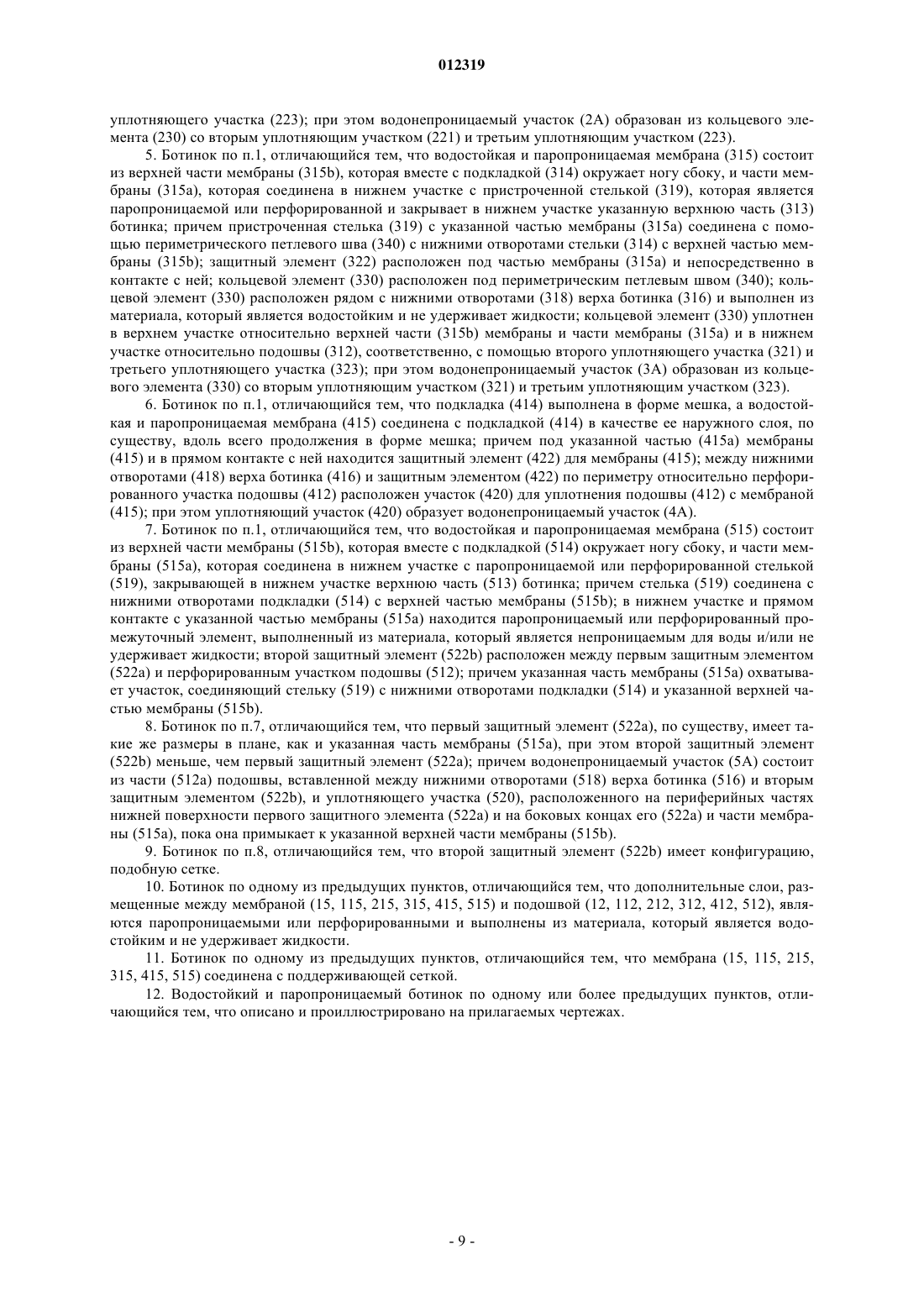

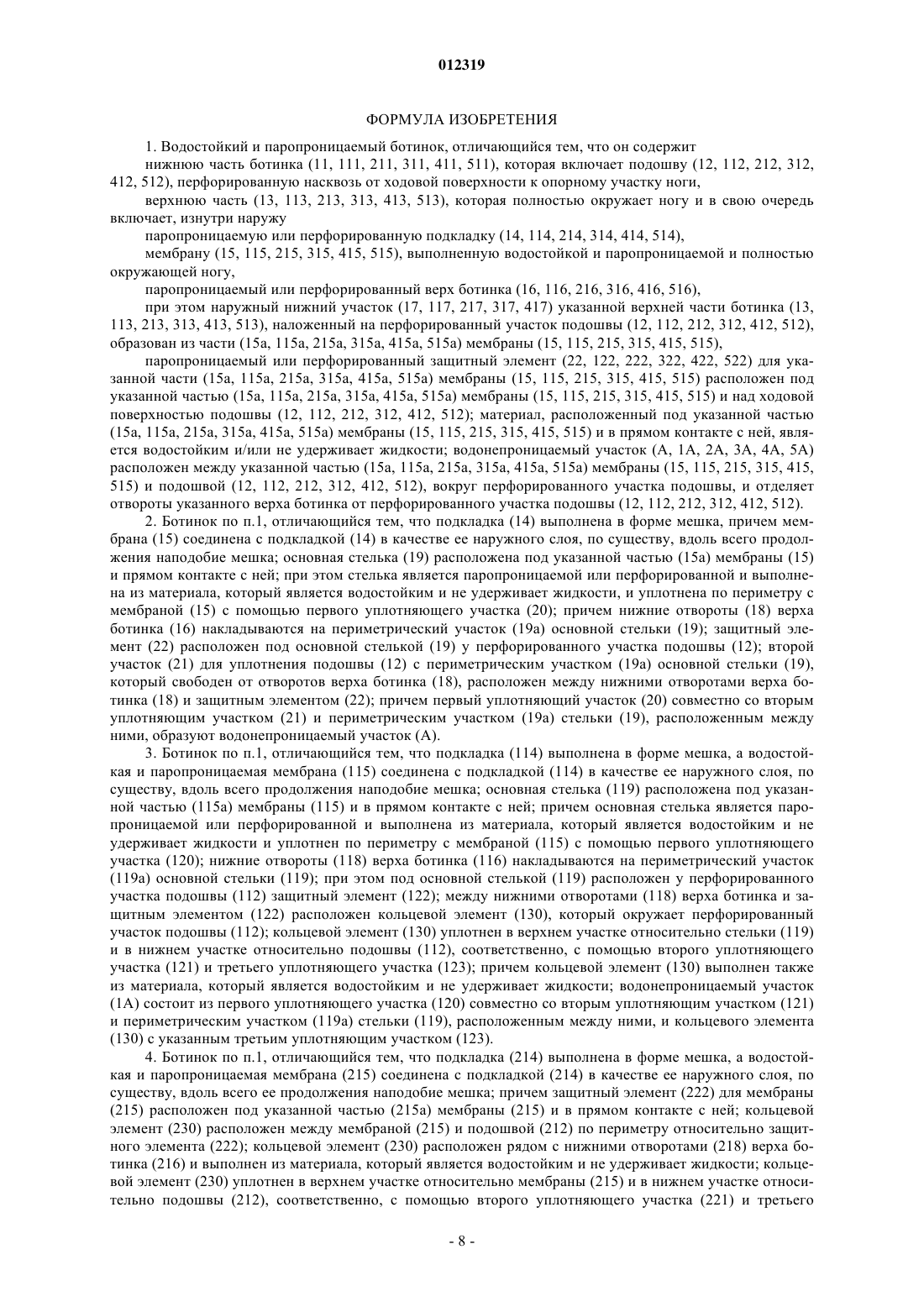

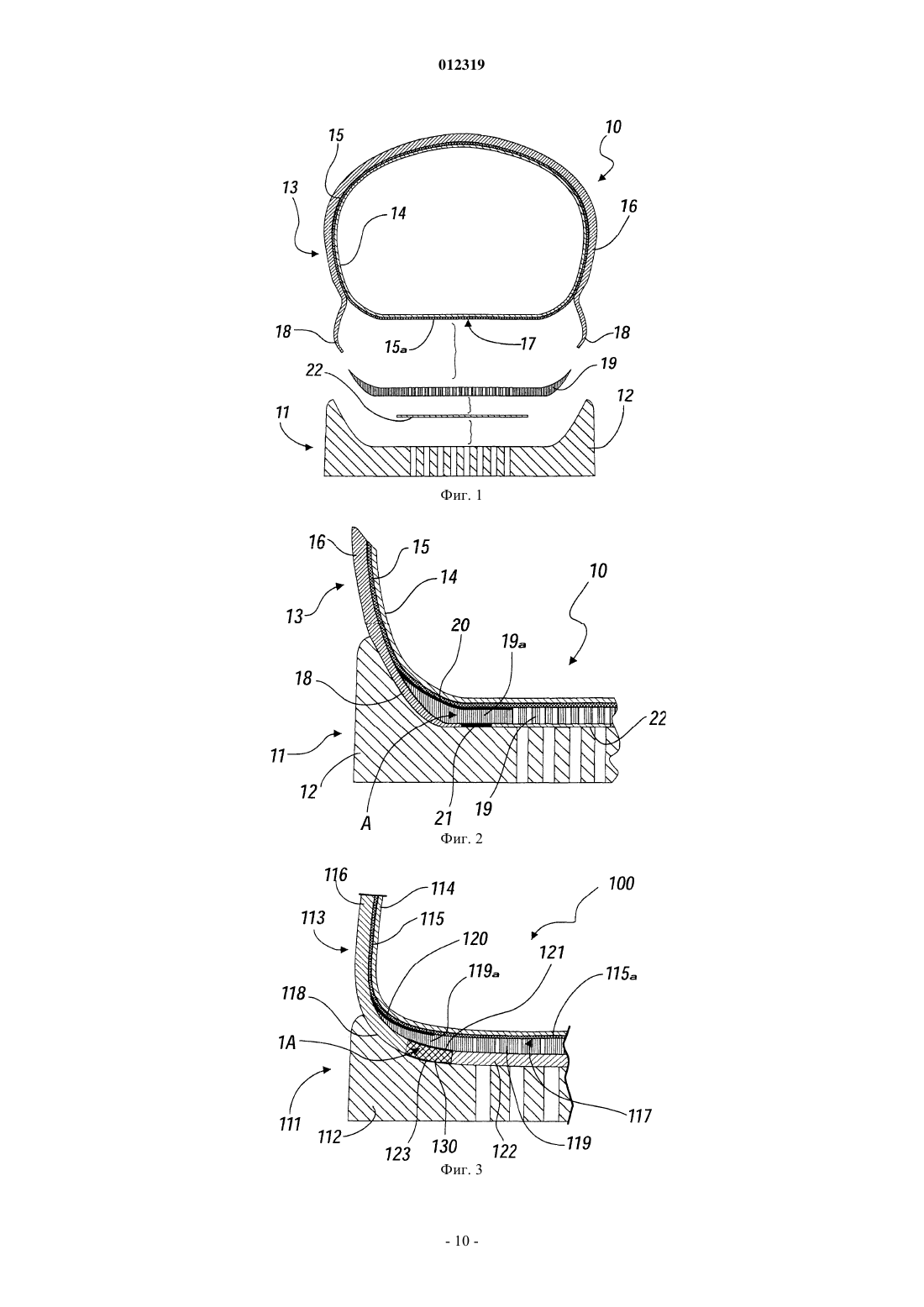

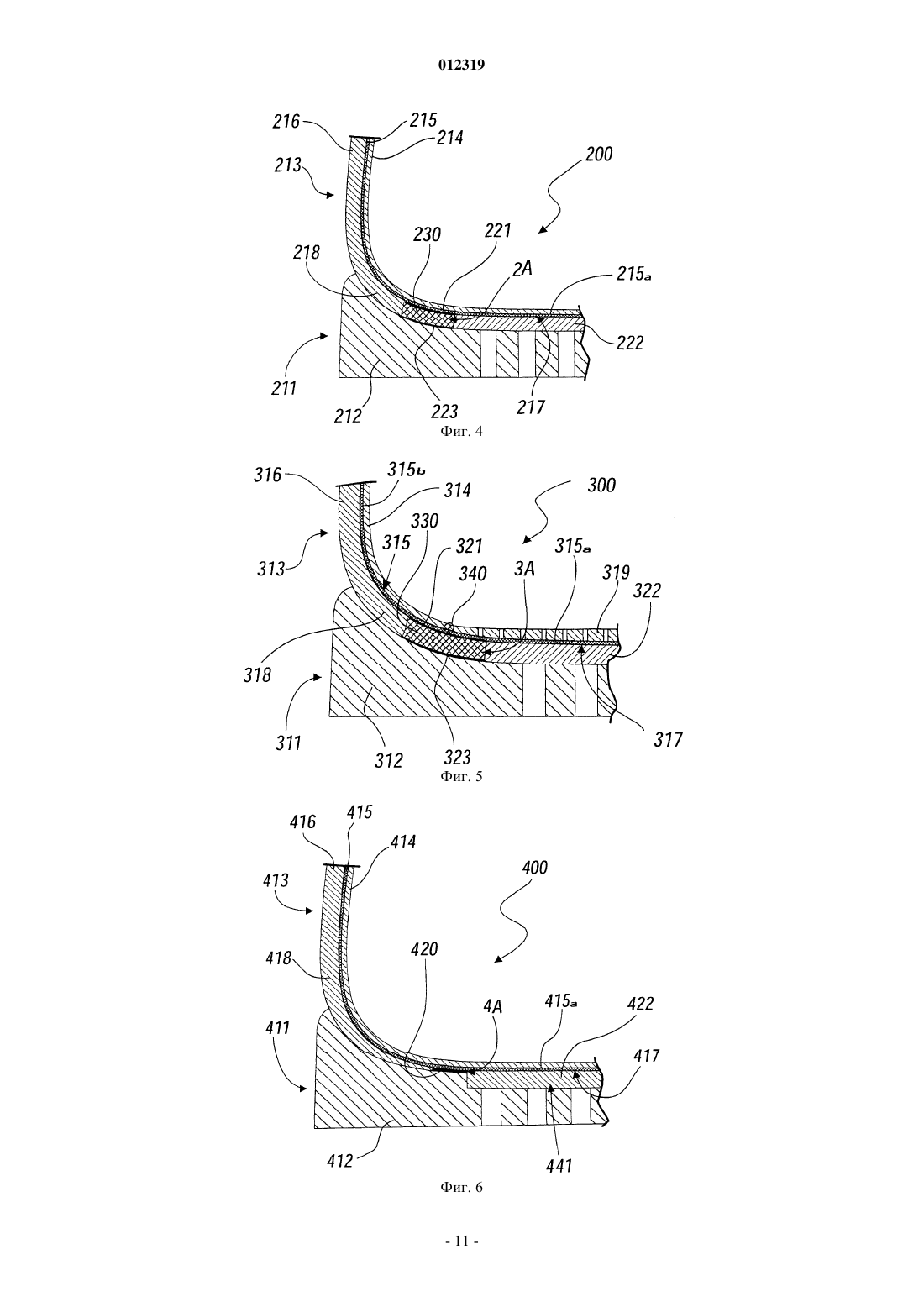

012319 Настоящее изобретение относится к водостойкому ботинку, проницаемому для водяного пара. В настоящее время общеизвестно, что удобство ботинка связано не только с точным соответствием контуру ноги, но также с правильным прониканием наружу водяного пара, который образуется в ботинке вследствие потоотделения. Традиционно паропроницаемыми являются ботинки, которые изготовлены из натуральных материалов, таких как кожа или равноценные материалы, которые, однако, в случае дождя или плохой погоды, фактически, вследствие их паропроницаемости, не обеспечивают высокой водостойкости и, действительно, довольно легко впитывают воду. По этой причине ботинки с верхом, выполненным из кожи (или подобного ей материала), соединенным с подкладкой с паропроницаемой и водостойкой мембраной (выполненной, например, из такого материала, как Gore-Tex, или подобного ему материала), пришитым или приклеенным к стельке, использовались в течение нескольких лет. При изготовлении таких ботинок важно обращать внимание на уплотнение участков, соединяющих стельку и подкладку с мембраной и подошвой, для предотвращения даже малейшего просачивания воды снаружи. Однако, как известно, пот ноги, в основном, образуется на границе раздела между подошвой ноги и подошвой ботинка, которая обычно выполнена из полимерного материала. Очевидно, что пот, который образуется на данной границе раздела, не может превратиться в пар,конденсируясь поэтому на подошвенной вкладке, на которой находится нога; и только незначительная часть пота испаряется через верх ботинка. По этой причине в настоящее время придуманы ботинки на долгие годы носки, которые снабжены паропроницаемыми и водостойкими подошвами (например, такой, которая раскрыта в ЕР 0858270), которые соединены с водостойкими и паропроницаемыми верхними частями, такими, какие описаны выше,для изготовления обуви, которая является полностью водостойкой и паропроницаемой. Ботинок, раскрытый в ЕР 0858270, на практике, имеет подошву, которая состоит из двух слоев со сквозными отверстиями и мембранной вставкой, которая является водостойкой и паропроницаемой (выполненной, например, из такого материала, как Gore-Tex, или подобного ему материала), которая соединена по периметру и герметично с данными двумя слоями для того, чтобы предотвратить просачивание воды. Такая подошва обеспечивает правильную проницаемость пара, а также эффективный обмен тепла и водяного пара между средой внутри ботинка и внешней средой, одновременно обеспечивая необходимую непроницаемость в отношении внешней влаги и воды, подобно тому, как это обеспечивает верх ботинка, с которым мембрана соединена. В данной конфигурации ботинка подошва и верхняя часть являются двумя отдельными элементами,которые оба являются паропроницаемыми и водостойкими и соединены и совместно уплотнены для предотвращения подъема воды в местах соединения. Поэтому подошвы, используемые в таких ботинках, выполнены таким образом, чтобы обеспечить проникание пара, но не допустить попадания воды снаружи внутрь; следовательно, конфигурация подошвы является более сложной по сравнению с традиционной подошвой, и эта сложность является следствием размещения мембраны и правильным ее уплотнением по периметру с подошвой. Тот же заявитель исследовал полностью водостойкие ботинки, в которых паропроницаемая и водостойкая мембрана, относящаяся к проницаемости паров от подошвы ноги, выполнена, по существу, за одно целое с мембраной, соединенной с верхом ботинка. Идея состоит в том, чтобы создать ботинок, состоящий из нижней части, которая включает подошву, снабженную сквозными отверстиями от ходовой поверхности к опорному участку ноги, и верхней части наподобие мешка, которая полностью окружает ногу и состоит из внутренней прокладки наподобие мешка, с которой паропроницаемая и водостойкая мембрана соединяется в качестве ее наружного слоя и с которой наружный паропроницаемый верх ботинка, закрытый в нижнем участке основной стелькой, пришитой или приклеенной к верху ботинка, соединяется сбоку. Подошва пришита или приклеена к верху ботинка и основной стельке предпочтительно со вставкой защитного слоя для мембраны. Однако данный тип конфигурации ботинка обладает недостатками, обусловленными, главным образом, тем, что вода, которая поднимается из отверстий в опорной поверхности и подходит к внутренней стороне ботинка, достигает защитного слоя и стельки. В частности, стелька становится влажной и передает влагу также в периферийную часть верха ботинка, к которой она прикреплена; поэтому указанные части ботинка остаются влажными и, несмотря на то, что мембрана препятствует попаданию воды в ботинок, нога испытывает неприятное ощущение холода от сырости. Кроме того, части, пропитанные водой в течение длительного времени, могут образовывать колонии плесени, грибков и бактерий, которые могут вызывать неприятные запахи, приводя к общему ухудшению состояния ботинка.-1 012319 Задачей настоящего изобретения является создание водостойкого ботинка, проницаемого для водяных паров, который обеспечивает полную водостойкость как в верхней части, относящейся к верху ботинка, так и в нижней части, относящейся к подошве. Кроме того, задачей настоящего изобретения является создание ботинка, который является полностью водостойким и паропроницаемым и не имеет участков, которые удерживают воду в случае увлажнения. Другой задачей настоящего изобретения является создание ботинка, который является полностью водостойким, и паропроницаемым, и простым по конфигурации для осуществления. Другой задачей настоящего изобретения является создание ботинка, полностью водостойкого и паропроницаемого, который является прочным и долговечным. Еще одной задачей настоящего изобретения является создание ботинка, полностью водостойкого и паропроницаемого, который может быть изготовлен с помощью известных устройств и технологий. Указанные и другие задачи, которые в дальнейшем станут более понятными, достигаются с помощью водостойкого паропроницаемого ботинка в соответствии с настоящим изобретением, отличающегося тем, что он содержит нижнюю часть ботинка, которая содержит подошву, перфорированную насквозь от ходовой поверхности к опорному участку стопы,верхнюю часть, которая полностью окружает ногу и, в свою очередь, содержит, изнутри наружу паропроницаемую или перфорированную подкладку,мембрану, которая является водостойкой и паропроницаемой и полностью окружает ногу,паропроницаемый или перфорированный верх ботинка,при этом наружный нижний участок указанной верхней части ботинка, который накладывается на перфорированный участок указанной подошвы, включает участок указанной мембраны,паропроницаемый или перфорированный защитный элемент для указанного участка мембраны расположен под указанным участком мембраны и над ходовой поверхностью указанной подошвы; материал, расположенный под указанным участком мембраны и в прямом контакте с ней, является водостойким и/или не удерживающим жидкости; водонепроницаемый участок образуется между указанным участком мембраны и указанной подошвой вокруг перфорированного участка указанной подошвы и отделяет отвороты указанного верха от перфорированного участка указанной подошвы. Другие характеристики и преимущества настоящего изобретения станут более понятными из описания некоторых предпочтительных, но не ограничивающих вариантов его осуществления, проиллюстрированных в качестве неограничивающего примера на прилагаемых чертежах, где на фиг. 1 изображен схематичный вид в поперечном разрезе первого варианта осуществления ботинка в соответствии с настоящим изобретением, где он показан разделенным на его нижнюю, верхнюю и промежуточную части; на фиг. 2 изображен увеличенный вид части ботинка по фиг. 1; на фиг. 3 изображен схематичный вид в поперечном разрезе части ботинка в соответствии с настоящим изобретением во втором варианте осуществления по фиг. 1 и 2; на фиг. 4 изображен схематичный вид в поперечном разрезе части ботинка в соответствии с настоящим изобретением в третьем варианте осуществления по предыдущим чертежам; на фиг. 5 изображен схематичный вид в поперечном разрезе части ботинка в соответствии с настоящим изобретением в четвертом варианте осуществления по предыдущим чертежам; на фиг. 6 изображен схематичный вид в поперечном разрезе части ботинка в соответствии с настоящим изобретением в пятом варианте осуществления по предыдущим чертежам; на фиг. 7 изображен схематичный вид в поперечном разрезе части ботинка в соответствии с настоящим изобретением в шестом варианте осуществления по предыдущим чертежам; В рассмотренных ниже примерах осуществления индивидуальные характеристики, приведенные в отношении конкретных вариантов осуществления, могут быть, в действительности, заменены другими характеристиками, которые существуют в других примерах осуществления. Кроме того, следует отметить, что все то, что, как выясняется, уже известно, в процессе патентования, разумеется, не рассматривается как изобретение и является предметом отказа. Как показано на фиг. 1 и 2, первый вариант осуществления ботинка в соответствии с настоящим изобретением, в целом, обозначен ссылочным номером 10. Ботинок 10 содержит нижнюю часть 11, которая состоит из подошвы 12, перфорированной насквозь от ходовой поверхности к опорному участку стопы, и верхнюю часть 13, которая окружает ногу и,в свою очередь, включает, изнутри наружу, подкладку 14, которая полностью окружает ногу, водостойкую и паропроницаемую мембрану 15, например, такого типа, который известен под торговой маркойGore-Tex (по желанию, соединяемую с поддерживающей сеткой, не показанной на чертежах, в соответствии с, по существу, известной конфигурацией), и верх ботинка 16, выполненный, например, из кожи,во всяком случае, паропроницаемого или перфорированного типа, которая окружает ногу сбоку. Мембрана 15 соединена с подкладкой 14 в качестве ее наружного слоя, по существу, вдоль всего продолжения наподобие мешка и, следовательно, также вдоль части, относящейся к подошве ноги.-2 012319 Наружный нижний участок 17 верхней части 13 ботинка 10, который накладывается на перфорированный участок подошвы 12, образован из участка 15 а мембраны 15. На практике, верх ботинка 16 окружает сбоку подкладку 14 с мембраной 15, но не охватывает ее в ее нижней части. Нижние отвороты 18 верха ботинка 16 расположены между верхней частью 13 и подошвой 12, как более подробно описано ниже . Перфорированная или эквивалентно паропроницаемая основная стелька 19 вставлена, в прямом контакте с участком 15 а мембраны 15, между наружным нижним участком 17 верхней части 13 ботинка 10 (на практике, участком мембраны 15, расположенным у подошвы ноги) и подошвой 12. Предпочтительно основная стелька 19 уплотнена по периметру непосредственно с мембраной; причем соответствующий уплотняющий участок называется первым уплотняющим участком (показан на чертеже выделенной линией) и обозначается ссылочным номером 20. Целесообразно, чтобы основная стелька 19 была выполнена из материала, который является водостойким и не удерживает жидкости, такого как полимерный материал, например EVA (этилвинилацетат) или PU (полиуретан) низкой плотности. Первый участок 20 для уплотнения стельки 19 с мембраной 15 приспособлен для предотвращения проникновения воды из участка стельки 19 в участок нижних отворотов 18 верха ботинка 16, который приклеен к мембране 15 близко к краю стельки 19, и наоборот. Нижние отвороты 18 верха ботинка 16 накладываются и устанавливаются на периметрическом участке 19 а основной стельки 19. Под основной стелькой 19 у перфорированного участка подошвы 12 находится защитный элемент 22 для мембраны 15, который является паропроницаемым (или эквивалентно перфорированным) и образован, например, из сетки, выполненной из металла (например, нержавеющей стали) или выполненной из пластмассы, или синтетической смолы на основе пропилена или полиэтилена, или синтетической ткани; предпочтительно, если защитный элемент 22 не должен допускать застоя воды. Нижние отвороты 18 верха ботинка 16 уменьшены по толщине для соединения стельки 19 с подошвой 12 без особых утолщений. Если используется более толстый защитный элемент в варианте конфигурации, не показанной на чертежах, можно образовать на верхней поверхности подошвы выемку, которая открыта сверху, является дополнением к указанному защитному элементу и имеет соответствующую глубину. Второй уплотняющий участок 21 (показанный на чертеже выделенной линией) расположен между нижними отворотами 18 верха ботинка 16 и защитным элементом 22 для уплотнения подошвы 12 с периметрическим участком 19 а основной стельки 19, свободного от отворотов 18 верха ботинка 16. Первый уплотняющий участок 20 вместе со вторым уплотняющим участком 21 и периметрическим участком 19 а стельки 19, который расположен между ними, образует водонепроницаемый участок А,который предотвращает проникновение воды из перфорированного участка подошвы 12 в отвороты 18 верха ботинка 16, и наоборот, а также предотвращает застой воды в указанием уплотняющем участке А. На практике, вода может подниматься из отверстий подошвы 12, проходить через защитный элемент 22, проходить через стельку 19 и останавливаться перед участком 15 а водостойкой и паропроницаемой мембраны 15. В этом месте вода не может застаиваться, так как материал стельки не допускает этого, а также не может просочиться к нижним отворотам 18 верха ботинка благодаря наличию уплотняющего участка А; поэтому вода вновь опускается вниз, перемещаясь в обратном направлении относительно ее перемещения при подъеме. Таким же образом, если верх ботинка намокает сбоку, вода может быть абсорбирована до нижних отворотов 18 верха ботинка, но оттуда влага может легко испаряться, перемещаясь в обратном направлении относительно абсорбции. Следовательно, в контакте с мембраной 15 находится слой, стелька 19, которая не остается влажной и не пропитывается водой, ограничивая таким образом любое образование плесени, грибков или других микроорганизмов, способных вызывать неприятные запахи и обычно ухудшающих состояние ботинка; таким же образом часть между перфорированным участком и отворотами верха также не остается влажной, так как данный участок соответствует водонепроницаемому участку. Предпочтительно, если любые дополнительные слои, расположенные под основной стелькой 19,также выполнены из материалов, которые являются непроницаемыми для воды и не удерживают жидкости. Второй вариант осуществления ботинка показан на фиг. 3 и, в целом, обозначен ссылочным номером 100; данный новый вариант осуществления отличается от предыдущего варианта, по существу, по способу соединения стельки, подошвы и верха ботинка, как описано ниже. Ботинок 100 содержит, как и в предыдущем варианте осуществления, нижнюю часть 111, состоящую из подошвы 112, перфорированную насквозь от ходовой поверхности к опорному участку стопы, и верхней части 113, которая окружает ногу и, в свою очередь, включает, изнутри наружу, подкладку 114,которая полностью окружает ногу, мембрану 115, которая является непроницаемой для воды и проницаемой для водяных паров, например, такого типа, который известен под торговой маркой Gore-Tex (по-3 012319 желанию, соединяемую с поддерживающей сеткой, не показанной на чертежах, в соответствии с, по существу, известной конфигурацией), и верх ботинка 116, выполненный, например, из кожи, во всяком случае, паропроницаемого или перфорированного типа, который окружает ногу сбоку. Мембрана 115 соединена с подкладкой 114 в качестве ее наружного слоя, по существу, вдоль всего продолжения наподобие мешка и, следовательно, также вдоль части, относящейся к подошве ноги. Наружный нижний участок 117 верхней части 113 ботинка 100, который накладывается на перфорированный участок подошвы 112, образован из участка 115 а мембраны. На практике, верх ботинка 116 окружает сбоку подкладку 114 с мембраной 115, но не охватывает ее в ее нижней части. Нижние отвороты 118 верха ботинка 116 расположены между верхней частью 113 и подошвой 112,как более подробно описано ниже. Перфорированная или эквивалентно паропроницаемая основная стелька 119 вставлена, в прямом контакте с участком 115 а мембраны 115, между наружным нижним участком 117 верхней части 113 ботинка 100 (на практике, участком мембраны 115, который расположен у подошвы ноги) и подошвой 112. Целесообразно, чтобы основная стелька 119 была уплотнена по периметру непосредственно с мембраной 115; соответствующий уплотняющий участок называется первым уплотняющим участком и обозначается ссылочным номером 120 (показан выделенными линиями на чертеже). Предпочтительно основная стелька 119 выполнена из материала, который является водостойким и не удерживает жидкости, такого как полимерный материал, например типа EVA (этилвинилацетат) илиPU (полиуретан) низкой плотности. Первый уплотняющий участок 120 для уплотнения стельки 119 с мембраной 115 приспособлен для предотвращения какого бы то ни было проникновения воды из участка стельки 119 в участок нижних отворотов 118 верха ботинка 116, который приклеен к мембране 115 близко к краю стельки 119, и наоборот. Нижние отвороты 118 верха ботинка 116 накладываются и устанавливаются на периметрическом участке 119 а основной стельки 119. Под основной стелькой 119 у перфорированного участка подошвы 112 расположен защитный элемент 122 для мембраны 115, который является водостойким (или эквивалентно перфорированным) и образован, например, из сетки, которая выполнена из металлического материала (например, нержавеющей стали), или из пластмассы, или синтетической смолы на основе пропилена или полиэтилена, или синтетической ткани; предпочтительно, если защитный элемент 122 не должен допускать застоя воды. Нижние отвороты 118 верха ботинка 116 в данном варианте осуществления не имеют уменьшенной толщины. По этой причине между нижними отворотами 118 верха ботинка и защитным элементом 122 расположен кольцевой элемент 130, который окружает перфорированный участок подошвы 112. Кольцевой элемент 130 выполнен, например, из материала, который является водостойким и не удерживает жидкости, например полимерного материала, такого как EVA (этилвинилацетат) или PU (полиуретан) низкой плотности, и полезно, как было указано, когда нижние отвороты 118 верха ботинка 116 имеют такие размеры, которые не позволяют прикрепить подошву к стельке 119 с соответствующим уплотнением, и поэтому он выполняет как функцию уплотнения, так и функцию заполнения. Кольцевой элемент 130 расположен рядом с краями нижних отворотов 118 верха ботинка 116. Кольцевой элемент 130 уплотнен в верхнем участке относительно стельки 119 и в нижнем участке относительно подошвы 112 с помощью, соответственно, второго уплотняющего участка 121 и третьего уплотняющего участка 123 (оба показаны на чертеже выделенными линиями). В данном варианте осуществления водонепроницаемый участок, в данном случае обозначенный ссылочным символом 1A, образован из первого уплотняющего участка 120, второго уплотняющего участка 121, периметрического участка стельки 119 а, расположенного между ними, и кольцевого элемента 130 с третьим уплотняющим участком 123. Замечания, сделанные для первого варианта осуществления ботинка 10 в отношении застоя воды,по существу, относятся также и к данному второму варианту осуществления 100. Очевидно, что как в данном варианте осуществления, так и в первом описанном варианте осуществления протяженность различных уплотняющих участков может быть разной в соответствии с конструктивными требованиями. Третий вариант осуществления ботинка показан на фиг. 4 и, в целом, обозначен ссылочным номером 200. Ботинок 200 содержит, как и в предыдущих вариантах осуществления, нижнюю часть 211, состоящую из подошвы 212, перфорированной насквозь от ходовой поверхности к опорному участку стопы, и верхней части 213, которая окружает ногу и, в свою очередь, включает, изнутри наружу, подкладку 214,которая полностью окружает ногу, мембрану 215, которая является непроницаемой для воды и проницаемой для водяных паров, например такого типа, который известен под торговой маркой Gore-Tex (по желанию, соединяемую с поддерживающей сеткой в соответствии с, по существу, известной конфигурацией), и верх ботинка 216, выполненный, например, из кожи, во всяком случае, паропроницаемого или перфорированного типа, который окружает ногу сбоку.-4 012319 Мембрана 215 соединена с подкладкой 114 в качестве ее наружного слоя, по существу, вдоль всего продолжения наподобие мешка и, следовательно, также вдоль части, относящейся к подошве ноги. Наружный нижний участок 217 верхней части 213 ботинка 200, который накладывается на перфорированный участок подошвы 212, образован из участка 215 а мембраны 215. На практике, наружная верхняя часть 216 окружает сбоку подкладку 214 с мембраной 215, но не охватывает ее в ее нижней части. Нижние отвороты 218 верха ботинка 216 расположены между верхней частью 213 и подошвой 212,как более подробно описано ниже. Защитный элемент 222 для мембраны 215 расположен под участком 215 а мембраны 215 и в прямом контакте с ним, и является паропроницаемым (или эквивалентно перфорированным), и выполнен из материала, который является непроницаемым для воды и не удерживает жидкости; защитный элемент 222 образован, например, из сетки, выполненной из металла (например, нержавеющей стали) или выполненной из пластмассы, или синтетической смолы на основе пропилена или полиэтилена, или синтетической ткани. Нижние отвороты 218 верха ботинка 216 в данном варианте осуществления не имеют уменьшенной толщины. По этой причине между нижними отворотами 218 верха ботинка и защитным элементом 222 расположен кольцевой элемент 230, который окружает защитный элемент 222. Кольцевой элемент 230 выполнен из материала, который является водостойким и не удерживает жидкости, например из полимерного материала, такого как EVA (этилвинилацетат) или PU (полиуретан) низкой плотности, и полезно, как было указано, когда нижние отвороты 218 верха ботинка 216 имеют такие размеры, которые не позволяют прикрепить подошву 212 к мембране 215 с соответствующим уплотнением, и поэтому он выполняет как функцию уплотнения, так и функцию заполнения. Кольцевой элемент 230 расположен рядом с краями нижних отворотов 218 верха ботинка 216. Кольцевой элемент 230 уплотнен в верхнем участке с мембраной 215 и в нижнем участке с подошвой 212, соответственно, с помощью второго уплотняющего участка 221 и третьего уплотняющего участка 223 (показанных выделенными линиями). В данном варианте осуществления водонепроницаемый участок, обозначенный ссылочным символом 2 А, образован из кольцевого элемента 230 со вторым уплотняющим участком 221 и третьим уплотняющим участком 223. Подобно тому, как было описано в предыдущих вариантах осуществления, вода может подниматься из отверстий подошвы 212, проходить через защитный элемент 222 и останавливаться перед участком 215 а водостойкой и паропроницаемой мембраны 215. В этом месте вода не может застаиваться, так как материал стельки не допускает этого, а также не может просачиться к нижним отворотам 218 верха ботинка благодаря наличию уплотняющего участка 2 А; поэтому вода вновь опускается вниз, перемещаясь в обратном направлении относительно ее перемещения при подъеме. Таким же образом, если верх ботинка намокает сбоку, вода может быть абсорбирована до нижних отворотов 218 верха ботинка, но оттуда влага может легко испаряться, перемещаясь в обратном направлении относительно абсорбции. Как можно отметить, в данном варианте осуществления основная стелька отсутствует. Четвертый вариант осуществления ботинка показан на фиг. 5 и, в целом, обозначен ссылочным номером 300. Ботинок 300 содержит нижнюю часть 311, которая состоит из подошвы 312, перфорированной насквозь от ходовой поверхности к опорному участку стопы, и верхней части 313, которая окружает ногу и,в свою очередь, включает, изнутри наружу, подкладку 314, которая охватывает ногу сбоку и с которой соединена мембрана 315 в качестве ее наружного слоя, при этом указанная мембрана является водостойкой и паропроницаемой и состоит из верхней части мембраны 315b, которая совместно с подкладкой 314 окружает ногу сбоку, и части мембраны 315 а, которая соединяется в нижнем участке с паропроницаемой или перфорированной, пристроченной стелькой 319, которая закрывает в нижнем участке указанную верхнюю часть 313 ботинка. Пристроченная стелька 319 с частью мембраны 315 а присоединяются с помощью периметрического петлевого шва 340 (например, шва типа, известного как strobel) к узлу, образованному из нижних отворотов подкладки 314 и верхней части мембраны 315b. Под частью мембраны 315 а находится паропроницаемый или эквивалентно перфорированный защитный элемент 322, который выполнен из материала, который является водостойким, и не удерживает жидкости, и образован, например, из сетки, выполненной из металла (например, нержавеющей стали) или выполненной из пластмассы, или синтетической смолы на основе пропилена или полиэтилена, или синтетической ткани; предпочтительно, если защитный элемент 322 не должен допускать застоя воды. Нижние отвороты 318 верха ботинка 316 не имеют уменьшенной толщины в данном варианте осуществления. По этой причине между нижними отворотами 318 верха ботинка и защитным элементом 322 распо-5 012319 ложен кольцевой элемент 330, который окружает защитный элемент 322. Кольцевой элемент 330 выполнен из материала, который является водостойким и не удерживает жидкости, например из полимерного материала, такого как EVA (этилвинилацетат) или PU (полиуретан) низкой плотности, и полезно, как было указано, когда нижние отвороты 318 верха ботинка 316 имеют такие размеры, которые не позволяют прикрепить подошву 312 к мембране 315 с соответствующим уплотнением, и поэтому он выполняет как функцию уплотнения, так и функцию заполнения. В частности, кольцевой элемент 330 охватывает периметрический петлевой шов 340 и уплотнен в верхнем участке с верхней частью мембраны 315b и с частью мембраны 315 а, а в нижнем участке с подошвой 312, соответственно, с помощью второго уплотняющего участка 321 и третьего уплотняющего участка 323 (все показаны выделенными линиями). Кольцевой элемент 330 предназначен также для уплотнения участка периметрического петлевого шва 340 для предотвращения просачивания воды в ботинок. В данном варианте осуществления водонепроницаемый участок 3 А образован из кольцевого элемента 330 со вторым уплотняющим участком 321 и третьим уплотняющим участком 323. Пятый вариант осуществления ботинка показан на фиг. 6 и обычно обозначается ссылочным номером 400. Ботинок 400 содержит, как и в предыдущих вариантах осуществления, нижнюю часть 411, которая состоит из подошвы 412, перфорированной насквозь от ходовой поверхности к опорному участку стопы,и верхней части 413, которая окружает ногу и, в свою очередь, включает, изнутри наружу, подкладку 414, которая полностью окружает ногу, водостойкую и паропроницаемую мембрану 415, например такого типа, который известен под торговой маркой Gore-Tex (по желанию. соединяемую с поддерживающей сеткой в соответствии с, по существу, известной конфигурацией), и верх ботинка 416, выполненный,например, из кожи, во всяком случае, паропроницаемого или перфорированного типа, который окружает ногу сбоку. Мембрана 415 соединена с подкладкой 414 в качестве ее наружного слоя, по существу, вдоль всего продолжения наподобие мешка и, следовательно, также вдоль части, относящейся к подошве ноги. Наружный нижний участок 417 верхней части 413 ботинка 400, который накладывается на перфорированный участок подошвы 412, образован из участка 415 а мембраны 415. На практике, наружная верхняя часть 416 окружает сбоку подкладку 414 с мембраной 415, но не охватывает ее в ее нижней части. Нижние отвороты 418 верха ботинка 416 расположены между верхней частью 413 и подошвой 412,как более подробно описано ниже. Защитный элемент 422 для мембраны 415 расположен под участком 415 а мембраны 415 и в прямом контакте с ним, и является паропроницаемым (или эквивалентно перфорированным), и выполнен из материала, который является водостойким, и не удерживает жидкости, и образован, например, из сетки,выполненной из металла (например, нержавеющей стали), или из пластмассы, или синтетической смолы на основе пропилена или полиэтилена, или синтетической ткани; предпочтительно, если указанный защитный элемент 422 не должен допускать застоя воды. Нижние отвороты 418 верха ботинка 416 в данном варианте осуществления имеют уменьшенную толщину. Защитный элемент 422 для мембраны 415 размещен в дополнительной полости 441, которая открыта в верхней поверхности подошвы 412. Между нижними отворотами 418 верха ботинка 416 и защитным элементом 422, по периметру относительно перфорированного участка подошвы 412 расположен уплотняющий участок 420 (обозначенный выделенными линиями) для уплотнения указанной подошвы 412 с участком мембраны 415 а. Уплотняющий участок 420 образует водонепроницаемый участок 4 А. Данная конфигурация ботинка, на практике, является конфигурацией, которая имеет наименьшее количество компонентов относительно других описанных вариантов осуществления. На фиг. 7 показан шестой вариант осуществления ботинка в соответствии с настоящим изобретением. Ботинок 500 содержит нижнюю часть 511, состоящую из подошвы 512, перфорированную насквозь от ходовой поверхности к опорному участку стопы, и верхней части 513, которая окружает ногу и, в свою очередь, включает, изнутри наружу, подкладку 514, которая окружает ногу сбоку и с которой соединяется водостойкая и паропроницаемая мембрана 515 в качестве ее наружного слоя; при этом указанная мембрана состоит из верхней части мембраны 515b, которая совместно с подкладкой 514 окружает ногу сбоку, и части мембраны 515 а, соединенной в нижнем участке с перфорированной (или эквивалентно паропроницаемой) стелькой 519, которая закрывает в нижнем участке указанную верхнюю часть 513 ботинка; верхняя часть 513 включает также верх ботинка 516, который соединен с наружной стороны с мембраной 515b. Стелька 519 присоединяется у соединительного участка с помощью периметрического петлевого шва 540 (например, шва типа, известного как strobel) к нижним отворотам подкладки 514 с верхней частью мембраны 515b. Под частью мембраны 515 а, непосредственно в контакте с ней, находится промежуточный паро-6 012319 проницаемый или эквивалентно перфорированный элемент, который выполнен из материала, который является водостойким и/или не удерживает жидкости; например, указанный промежуточный элемент образован из первого защитного элемента 522 а, который выполнен, например, из водоотталкивающего войлока. Второй защитный элемент 522b расположен между указанным первым защитным элементом 522 а и перфорированным участком подошвы 512 и образован, например, из сетки, которая выполнена из металла (например, нержавеющей стали), или пластмассы, или синтетической смолы на основе пропилена, или полиэтилена, или синтетической ткани; предпочтительно, если указанный второй защитный элемент 522b не должен допускать застоя воды. В частности, первый защитный элемент 522 а имеет, по существу, такие же размеры в плане, как и участок мембраны 515 а, который охватывает периметрический петлевой шов 540. Второй защитный элемент 522b имеет меньшие размеры по сравнению с первым защитным элементом 522 а. Нижние отвороты 518 верха ботинка 516 расположены под первым защитным элементом 522 а; в данном варианте осуществления часть 512 а подошвы расположена между нижними отворотами 518 и вторым защитным элементом 522b, образуя прямой контакт с первым защитным элементом 522 а (подошва 512, например, запрессована на верхнюю часть 513 ботинка). Если первый защитный элемент 522 а не является водостойким, а просто пригоден для того, чтобы не задерживать жидкости (например, такой как водоотталкивающий войлок), водонепроницаемый участок 520 образуется по периметру относительно первого защитного элемента 522 а; в частности, уплотняющий участок 520 расположен на периферийных частях нижней поверхности первого защитного элемента 522 а и на боковых кромках указанного элемента и части мембраны 515 а до тех пор, пока она примыкает к верхней части мембраны 515b. В данном варианте осуществления водонепроницаемый участок 5 А образован из части 512 а подошвы, размещенной между нижними отворотами 518 и вторым защитным элементом 522b, и уплотняющего участка 520. На практике, подтверждено, что данное изобретение, описанное таким образом, обеспечивает достижение поставленных задач. В частности, настоящее изобретение обеспечивает водостойкий и паропроницаемый ботинок, который гарантирует полную водонепроницаемость как в верхней части, относящейся к верху ботинка, так и в нижней части, относящейся к подошве. Это достигается благодаря ботинку, который имеет верхнюю часть ботинка, которая, на практике,включает мешок, выполненный из мембраны, которая является паропроницаемой и водостойкой, который окружает ногу также на участке подошвы ноги и соединен с подошвой, которая перфорирована для проникновения водяного пара с внутренней стороны на наружную сторону ботинка. Такой ботинок обеспечивает, что любые паропроницаемые или перфорированные слои, размещенные между перфорированным участком подошвы и частью мембраны, относящейся к участку подошвы ноги, выполнены из материала, который не удерживает жидкости и/или является водостойким. Существенно важно, что данный (паропроницаемый или перфорированный) слой в прямом контакте с мембраной выполнен из материала, который не удерживает жидкости и/или является водостойким: таким слоем может быть основная стелька, защитный элемент или также конструктивный наполняющий слой. Таким образом, в контакте с мембраной в наружном нижнем участке верхней части ботинка отсутствует материал, который удерживает влагу, благодаря чему устраняются неприятные эффекты влажности и образования микробактерий, которые могут вызывать неприятные запахи или ухудшение состояния ботинка. Существенно важно также, что отсутствует застой воды между перфорированным участком подошвы и отворотами верха ботинка; это объясняется тем, что образован водонепроницаемый участок, который соединяет, по периметру относительно перфорированного участка ботинка, подошву и мембрану,таким образом предотвращая застой в данном участке и предотвращая прохождение воды из отворотов верха ботинка в перфорированный участок подошвы и наоборот. Таким образом, понятно, что данное изобретение допускает множество модификаций и изменений без отхода от прилагаемой формулы; все детали могут быть также заменены другими технически эквивалентными элементами. На практике, используемые материалы, если они являются совместимыми с конкретным использованием, а также размеры могут быть любыми, соответствующими требованиям и современному уровню техники. Раскрытия, содержащиеся в итальянской патентной заявкеPD2005A000228, на основании которой данная заявка испрашивает приоритет, включены в описание в качестве ссылки.-7 012319 ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Водостойкий и паропроницаемый ботинок, отличающийся тем, что он содержит нижнюю часть ботинка (11, 111, 211, 311, 411, 511), которая включает подошву (12, 112, 212, 312,412, 512), перфорированную насквозь от ходовой поверхности к опорному участку ноги,верхнюю часть (13, 113, 213, 313, 413, 513), которая полностью окружает ногу и в свою очередь включает, изнутри наружу паропроницаемую или перфорированную подкладку (14, 114, 214, 314, 414, 514),мембрану (15, 115, 215, 315, 415, 515), выполненную водостойкой и паропроницаемой и полностью окружающей ногу,паропроницаемый или перфорированный верх ботинка (16, 116, 216, 316, 416, 516),при этом наружный нижний участок (17, 117, 217, 317, 417) указанной верхней части ботинка (13,113, 213, 313, 413, 513), наложенный на перфорированный участок подошвы (12, 112, 212, 312, 412, 512),образован из части (15 а, 115 а, 215 а, 315 а, 415 а, 515 а) мембраны (15, 115, 215, 315, 415, 515),паропроницаемый или перфорированный защитный элемент (22, 122, 222, 322, 422, 522) для указанной части (15 а, 115 а, 215 а, 315 а, 415 а, 515 а) мембраны (15, 115, 215, 315, 415, 515) расположен под указанной частью (15 а, 115 а, 215 а, 315 а, 415 а, 515 а) мембраны (15, 115, 215, 315, 415, 515) и над ходовой поверхностью подошвы (12, 112, 212, 312, 412, 512); материал, расположенный под указанной частью(15 а, 115 а, 215 а, 315 а, 415 а, 515 а) мембраны (15, 115, 215, 315, 415, 515) и в прямом контакте с ней, является водостойким и/или не удерживает жидкости; водонепроницаемый участок (A, 1A, 2 А, 3 А, 4 А, 5A) расположен между указанной частью (15 а, 115 а, 215 а, 315 а, 415 а, 515 а) мембраны (15, 115, 215, 315, 415,515) и подошвой (12, 112, 212, 312, 412, 512), вокруг перфорированного участка подошвы, и отделяет отвороты указанного верха ботинка от перфорированного участка подошвы (12, 112, 212, 312, 412, 512). 2. Ботинок по п.1, отличающийся тем, что подкладка (14) выполнена в форме мешка, причем мембрана (15) соединена с подкладкой (14) в качестве ее наружного слоя, по существу, вдоль всего продолжения наподобие мешка; основная стелька (19) расположена под указанной частью (15 а) мембраны (15) и прямом контакте с ней; при этом стелька является паропроницаемой или перфорированной и выполнена из материала, который является водостойким и не удерживает жидкости, и уплотнена по периметру с мембраной (15) с помощью первого уплотняющего участка (20); причем нижние отвороты (18) верха ботинка (16) накладываются на периметрический участок (19 а) основной стельки (19); защитный элемент (22) расположен под основной стелькой (19) у перфорированного участка подошвы (12); второй участок (21) для уплотнения подошвы (12) с периметрическим участком (19 а) основной стельки (19),который свободен от отворотов верха ботинка (18), расположен между нижними отворотами верха ботинка (18) и защитным элементом (22); причем первый уплотняющий участок (20) совместно со вторым уплотняющим участком (21) и периметрическим участком (19 а) стельки (19), расположенным между ними, образуют водонепроницаемый участок (А). 3. Ботинок по п.1, отличающийся тем, что подкладка (114) выполнена в форме мешка, а водостойкая и паропроницаемая мембрана (115) соединена с подкладкой (114) в качестве ее наружного слоя, по существу, вдоль всего продолжения наподобие мешка; основная стелька (119) расположена под указанной частью (115 а) мембраны (115) и в прямом контакте с ней; причем основная стелька является паропроницаемой или перфорированной и выполнена из материала, который является водостойким и не удерживает жидкости и уплотнен по периметру с мембраной (115) с помощью первого уплотняющего участка (120); нижние отвороты (118) верха ботинка (116) накладываются на периметрический участок(119 а) основной стельки (119); при этом под основной стелькой (119) расположен у перфорированного участка подошвы (112) защитный элемент (122); между нижними отворотами (118) верха ботинка и защитным элементом (122) расположен кольцевой элемент (130), который окружает перфорированный участок подошвы (112); кольцевой элемент (130) уплотнен в верхнем участке относительно стельки (119) и в нижнем участке относительно подошвы (112), соответственно, с помощью второго уплотняющего участка (121) и третьего уплотняющего участка (123); причем кольцевой элемент (130) выполнен также из материала, который является водостойким и не удерживает жидкости; водонепроницаемый участок(1A) состоит из первого уплотняющего участка (120) совместно со вторым уплотняющим участком (121) и периметрическим участком (119 а) стельки (119), расположенным между ними, и кольцевого элемента(130) с указанным третьим уплотняющим участком (123). 4. Ботинок по п.1, отличающийся тем, что подкладка (214) выполнена в форме мешка, а водостойкая и паропроницаемая мембрана (215) соединена с подкладкой (214) в качестве ее наружного слоя, по существу, вдоль всего ее продолжения наподобие мешка; причем защитный элемент (222) для мембраны(215) расположен под указанной частью (215 а) мембраны (215) и в прямом контакте с ней; кольцевой элемент (230) расположен между мембраной (215) и подошвой (212) по периметру относительно защитного элемента (222); кольцевой элемент (230) расположен рядом с нижними отворотами (218) верха ботинка (216) и выполнен из материала, который является водостойким и не удерживает жидкости; кольцевой элемент (230) уплотнен в верхнем участке относительно мембраны (215) и в нижнем участке относительно подошвы (212), соответственно, с помощью второго уплотняющего участка (221) и третьего-8 012319 уплотняющего участка (223); при этом водонепроницаемый участок (2A) образован из кольцевого элемента (230) со вторым уплотняющим участком (221) и третьим уплотняющим участком (223). 5. Ботинок по п.1, отличающийся тем, что водостойкая и паропроницаемая мембрана (315) состоит из верхней части мембраны (315b), которая вместе с подкладкой (314) окружает ногу сбоку, и части мембраны (315 а), которая соединена в нижнем участке с пристроченной стелькой (319), которая является паропроницаемой или перфорированной и закрывает в нижнем участке указанную верхнюю часть (313) ботинка; причем пристроченная стелька (319) с указанной частью мембраны (315 а) соединена с помощью периметрического петлевого шва (340) с нижними отворотами стельки (314) с верхней частью мембраны (315b); защитный элемент (322) расположен под частью мембраны (315 а) и непосредственно в контакте с ней; кольцевой элемент (330) расположен под периметрическим петлевым швом (340); кольцевой элемент (330) расположен рядом с нижними отворотами (318) верха ботинка (316) и выполнен из материала, который является водостойким и не удерживает жидкости; кольцевой элемент (330) уплотнен в верхнем участке относительно верхней части (315b) мембраны и части мембраны (315 а) и в нижнем участке относительно подошвы (312), соответственно, с помощью второго уплотняющего участка (321) и третьего уплотняющего участка (323); при этом водонепроницаемый участок (3 А) образован из кольцевого элемента (330) со вторым уплотняющим участком (321) и третьим уплотняющим участком (323). 6. Ботинок по п.1, отличающийся тем, что подкладка (414) выполнена в форме мешка, а водостойкая и паропроницаемая мембрана (415) соединена с подкладкой (414) в качестве ее наружного слоя, по существу, вдоль всего продолжения в форме мешка; причем под указанной частью (415 а) мембраны(415) и в прямом контакте с ней находится защитный элемент (422) для мембраны (415); между нижними отворотами (418) верха ботинка (416) и защитным элементом (422) по периметру относительно перфорированного участка подошвы (412) расположен участок (420) для уплотнения подошвы (412) с мембраной(415); при этом уплотняющий участок (420) образует водонепроницаемый участок (4A). 7. Ботинок по п.1, отличающийся тем, что водостойкая и паропроницаемая мембрана (515) состоит из верхней части мембраны (515b), которая вместе с подкладкой (514) окружает ногу сбоку, и части мембраны (515 а), которая соединена в нижнем участке с паропроницаемой или перфорированной стелькой(519), закрывающей в нижнем участке верхнюю часть (513) ботинка; причем стелька (519) соединена с нижними отворотами подкладки (514) с верхней частью мембраны (515b); в нижнем участке и прямом контакте с указанной частью мембраны (515 а) находится паропроницаемый или перфорированный промежуточный элемент, выполненный из материала, который является непроницаемым для воды и/или не удерживает жидкости; второй защитный элемент (522b) расположен между первым защитным элементом(522 а) и перфорированным участком подошвы (512); причем указанная часть мембраны (515 а) охватывает участок, соединяющий стельку (519) с нижними отворотами подкладки (514) и указанной верхней частью мембраны (515b). 8. Ботинок по п.7, отличающийся тем, что первый защитный элемент (522 а), по существу, имеет такие же размеры в плане, как и указанная часть мембраны (515 а), при этом второй защитный элемент(522b) меньше, чем первый защитный элемент (522 а); причем водонепроницаемый участок (5A) состоит из части (512 а) подошвы, вставленной между нижними отворотами (518) верха ботинка (516) и вторым защитным элементом (522b), и уплотняющего участка (520), расположенного на периферийных частях нижней поверхности первого защитного элемента (522 а) и на боковых концах его (522 а) и части мембраны (515 а), пока она примыкает к указанной верхней части мембраны (515b). 9. Ботинок по п.8, отличающийся тем, что второй защитный элемент (522b) имеет конфигурацию,подобную сетке. 10. Ботинок по одному из предыдущих пунктов, отличающийся тем, что дополнительные слои, размещенные между мембраной (15, 115, 215, 315, 415, 515) и подошвой (12, 112, 212, 312, 412, 512), являются паропроницаемыми или перфорированными и выполнены из материала, который является водостойким и не удерживает жидкости. 11. Ботинок по одному из предыдущих пунктов, отличающийся тем, что мембрана (15, 115, 215,315, 415, 515) соединена с поддерживающей сеткой. 12. Водостойкий и паропроницаемый ботинок по одному или более предыдущих пунктов, отличающийся тем, что описано и проиллюстрировано на прилагаемых чертежах.
