Распылитель, включающий счетное устройство и замок, блокирующий его операции

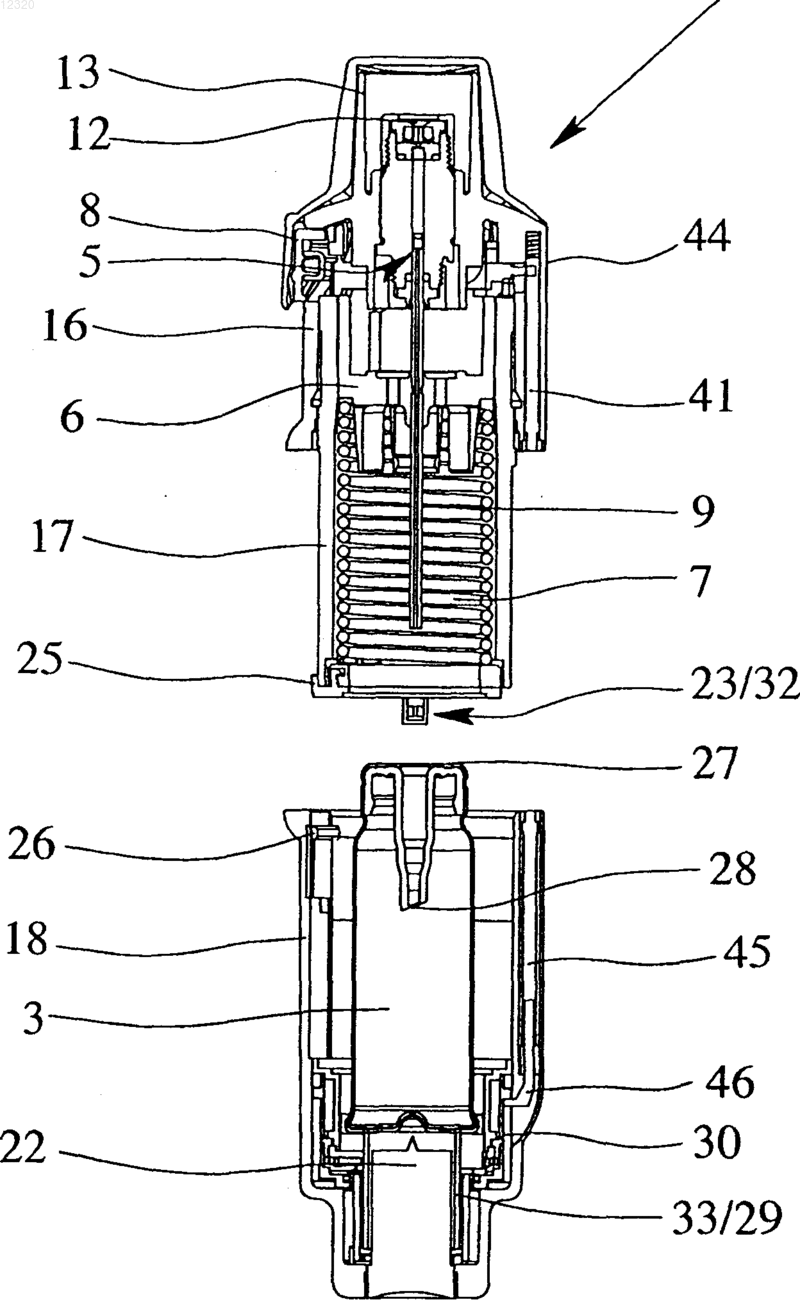

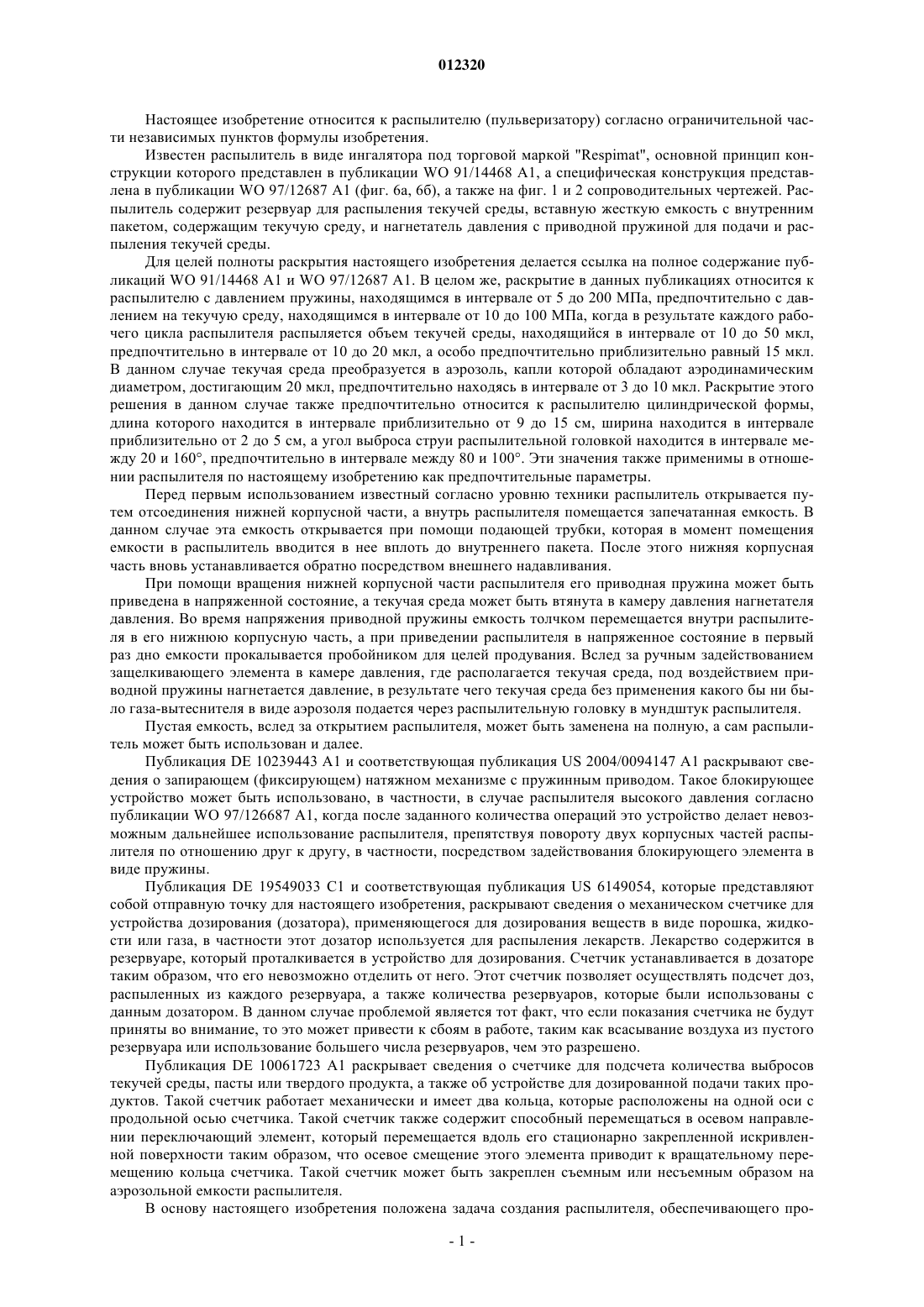

012320 Настоящее изобретение относится к распылителю (пульверизатору) согласно ограничительной части независимых пунктов формулы изобретения. Известен распылитель в виде ингалятора под торговой маркой "Respimat", основной принцип конструкции которого представлен в публикации WO 91/14468 A1, а специфическая конструкция представлена в публикации WO 97/12687 A1 (фиг. 6 а, 6 б), а также на фиг. 1 и 2 сопроводительных чертежей. Распылитель содержит резервуар для распыления текучей среды, вставную жесткую емкость с внутренним пакетом, содержащим текучую среду, и нагнетатель давления с приводной пружиной для подачи и распыления текучей среды. Для целей полноты раскрытия настоящего изобретения делается ссылка на полное содержание публикаций WO 91/14468 A1 и WO 97/12687 A1. В целом же, раскрытие в данных публикациях относится к распылителю с давлением пружины, находящимся в интервале от 5 до 200 МПа, предпочтительно с давлением на текучую среду, находящимся в интервале от 10 до 100 МПа, когда в результате каждого рабочего цикла распылителя распыляется объем текучей среды, находящийся в интервале от 10 до 50 мкл,предпочтительно в интервале от 10 до 20 мкл, а особо предпочтительно приблизительно равный 15 мкл. В данном случае текучая среда преобразуется в аэрозоль, капли которой обладают аэродинамическим диаметром, достигающим 20 мкл, предпочтительно находясь в интервале от 3 до 10 мкл. Раскрытие этого решения в данном случае также предпочтительно относится к распылителю цилиндрической формы,длина которого находится в интервале приблизительно от 9 до 15 см, ширина находится в интервале приблизительно от 2 до 5 см, а угол выброса струи распылительной головкой находится в интервале между 20 и 160, предпочтительно в интервале между 80 и 100. Эти значения также применимы в отношении распылителя по настоящему изобретению как предпочтительные параметры. Перед первым использованием известный согласно уровню техники распылитель открывается путем отсоединения нижней корпусной части, а внутрь распылителя помещается запечатанная емкость. В данном случае эта емкость открывается при помощи подающей трубки, которая в момент помещения емкости в распылитель вводится в нее вплоть до внутреннего пакета. После этого нижняя корпусная часть вновь устанавливается обратно посредством внешнего надавливания. При помощи вращения нижней корпусной части распылителя его приводная пружина может быть приведена в напряженной состояние, а текучая среда может быть втянута в камеру давления нагнетателя давления. Во время напряжения приводной пружины емкость толчком перемещается внутри распылителя в его нижнюю корпусную часть, а при приведении распылителя в напряженное состояние в первый раз дно емкости прокалывается пробойником для целей продувания. Вслед за ручным задействованием защелкивающего элемента в камере давления, где располагается текучая среда, под воздействием приводной пружины нагнетается давление, в результате чего текучая среда без применения какого бы ни было газа-вытеснителя в виде аэрозоля подается через распылительную головку в мундштук распылителя. Пустая емкость, вслед за открытием распылителя, может быть заменена на полную, а сам распылитель может быть использован и далее. Публикация DE 10239443 A1 и соответствующая публикация US 2004/0094147 A1 раскрывают сведения о запирающем (фиксирующем) натяжном механизме с пружинным приводом. Такое блокирующее устройство может быть использовано, в частности, в случае распылителя высокого давления согласно публикации WO 97/126687 A1, когда после заданного количества операций это устройство делает невозможным дальнейшее использование распылителя, препятствуя повороту двух корпусных частей распылителя по отношению друг к другу, в частности, посредством задействования блокирующего элемента в виде пружины. Публикация DE 19549033 C1 и соответствующая публикация US 6149054, которые представляют собой отправную точку для настоящего изобретения, раскрывают сведения о механическом счетчике для устройства дозирования (дозатора), применяющегося для дозирования веществ в виде порошка, жидкости или газа, в частности этот дозатор используется для распыления лекарств. Лекарство содержится в резервуаре, который проталкивается в устройство для дозирования. Счетчик устанавливается в дозаторе таким образом, что его невозможно отделить от него. Этот счетчик позволяет осуществлять подсчет доз,распыленных из каждого резервуара, а также количества резервуаров, которые были использованы с данным дозатором. В данном случае проблемой является тот факт, что если показания счетчика не будут приняты во внимание, то это может привести к сбоям в работе, таким как всасывание воздуха из пустого резервуара или использование большего числа резервуаров, чем это разрешено. Публикация DE 10061723 A1 раскрывает сведения о счетчике для подсчета количества выбросов текучей среды, пасты или твердого продукта, а также об устройстве для дозированной подачи таких продуктов. Такой счетчик работает механически и имеет два кольца, которые расположены на одной оси с продольной осью счетчика. Такой счетчик также содержит способный перемещаться в осевом направлении переключающий элемент, который перемещается вдоль его стационарно закрепленной искривленной поверхности таким образом, что осевое смещение этого элемента приводит к вращательному перемещению кольца счетчика. Такой счетчик может быть закреплен съемным или несъемным образом на аэрозольной емкости распылителя. В основу настоящего изобретения положена задача создания распылителя, обеспечивающего про-1 012320 стоту и повышенный уровень безопасности использования. Вышеупомянутая задача решается при помощи распылителя по независимым пунктам формулы изобретения. Предпочтительные варианты осуществления изобретения раскрыты в зависимых пунктах формулы изобретения. Основной особенностью настоящего изобретения является то, что счетное устройство или, по меньшей мере, первый счетчик счетного устройства, служащий для подсчета количества операций распылителя, устанавливается на той корпусной части распылителя, которая может быть отсоединена от него для того, чтобы поместить внутрь и(или) заменить емкость, при котором сам распылитель будет заблокирован, чтобы не допустить его дальнейшее использование и(или) извлечение используемой емкости или вставки новой емкости в том случае, если было совершено или превышено определенное количество операций распылителя. Блокирование (запирание) распылителя в таких обстоятельствах в дальнейшем будет называться "первое запертое положение". Принудительная блокировка распылителя после выполнения или при превышении определенного количества операций распылителя ведет к упрощению процедуры его использования и к повышенному уровню безопасности использования распылителя, поскольку пользователь, даже если он не обратит внимание на необязательный вывод информации о количестве выполненных или количестве оставшихся операций распылителя, будет защищен от сбоя в работе распылителя, в частности, является возможным предотвратить нежелательное засасывание воздуха из пустой или, практически, полностью пустой емкости, что, в частности, может привести к понижению точности дозировки распыления. Термин "операция" распылителя может, в случае настоящего изобретения, обозначать извлечение текучей среды, доставку текучей среды, повышение давления, распыление и(или) приведение распылителя в напряженное состояние или любую другую манипуляцию с распылителем, связанную с его использованием. Термин "запирание (блокировка, фиксация)" или "запертый (заблокированный, зафиксированный)" в случае настоящего изобретения означает, в частности, как блокировку или предотвращение осуществления дальнейших операции распылителя, так и свободный ход или отсоединение приводного механизма, либо манипуляцию рабочим компонентом распылителя или чем-либо подобным для того, чтобы, к примеру, заблокировать, или предотвратить, или сделать невозможным осуществление операции, напряжение распылителя, замену емкости, отсоединение корпусной части или иное подобное действие. Особенное внимание уделяется тому, чтобы емкость могла быть установлена на распылителе, убрана из распылителя и(или) заменена вместе с корпусной частью и вместе со счетным устройством или, по меньшей мере, вместе с первым счетчиком. Неразрывное соединение емкости и счетного устройства или первого счетчика приводит к полной и тщательной регистрации операций распылителя при использовании соответствующей емкости, в частности в данном случае показание счетчика не может быть сброшено или стерто, что, соответственно, позволяет производить последующую проверку такого показания, к примеру, пользователем или третьей стороной, такой как врач. Согласно второй основной особенности настоящего изобретения счетное устройство конструируется таким образом, что распылитель блокируется, чтобы не допустить его дальнейшее функционирование и(или) чтобы не допустить извлечение используемой емкости или вставки новой емкости, если к данному моменту было использовано определенное количество емкостей и, если это необходимо, если было совершено определенное количество операций распылителя с используемой емкостью или количество операций превысило допустимую величину. Запирание (блокировка) распылителя в таком случае в дальнейшем будет называться "второе запертое положение". Указанный подсчет емкостей и запирание ведут к упрощению процедуры использования распылителя и к повышенному уровню безопасности при его применении, поскольку использование распылителя после задействования определенного разрешенного количества емкостей становится невозможным, а пользователю не приходится обращать внимание на вывод информации о количестве использованных к настоящему времени емкостей или на что-либо подобное. Особое внимание в первом или втором запертом состоянии уделяется тому, чтобы запирающий элемент, такой как кнопка, служащий для запуска процесса доставки и(или) распыления текучей среды,находился в заблокированном состоянии. Это облегчает интуитивное пользование распылителем и ясным образом показывает пользователю, что распылитель является запертым (заблокированным). Альтернативным или дополнительным образом в первом или во втором запертом положении может быть предотвращено увеличение давления в нагнетателе давления или натяжение приводной пружины распылителя. Это также простым образом ясно дает понять пользователю, что распылитель является запертым (заблокированным). Альтернативным или дополнительным образом в первом или во втором запертом положении может быть предотвращено отсоединение корпусной части распылителя. В свою очередь, это позволяет осуществить интуитивную идентификацию запертого состояния распылителя пользователем. Согласно третьей основной особенности настоящего изобретения емкость имеет рабочий элемент счетного устройства, так что счетное устройство может обнаруживать перемещение или определять местоположение емкости, связанное с извлечением текучей среды, доставкой текучей среды, повышением-2 012320 уровня ее давления и(или) распылением, и учитывать это как операцию распылителя. Это приводит к особенно безопасному учету операций распылителя и, соответственно, к их безопасному подсчету. Это ведет к упрощению процедуры использования распылителя и к повышенному уровню безопасности при его применении, поскольку сбои в работе или ошибки из-за нарушения правил эксплуатации, такие как повторные операции рабочего элемента в момент, когда распылитель находится в ненапряженном состоянии или когда не происходит извлечения текучей среды, не учитываются и не засчитываются как операции распылителя. Дальнейшие преимущества, характерные признаки, характеристики и особенности настоящего изобретения проистекают из последующего описания предпочтительных вариантов осуществления изобретения, равно как и из чертежей, на которых фиг. 1 изображает схематическое поперечное сечение известного из уровня техники распылителя в ненапряженном состоянии; фиг. 2 изображает схематическое поперечное сечение, повернутое на 90 по сравнению с изображением фиг. 1, известного распылителя в напряженном состоянии; фиг. 3 изображает схематическое поперечное сечение распылителя, предлагаемого согласно первоначальному предпочтительному варианту осуществления изобретения, находящегося в поставляемом состоянии (состоянии готовности к работе), где его нижняя корпусная часть с емкостью отделена от верхней корпусной части распылителя; фиг. 4 изображает схематическое поперечное сечение нижней корпусной части распылителя с емкостью согласно фиг. 3 в поставляемом состоянии с дополнительным защитным колпаком; фиг. 5 изображает вид в перспективе верхней корпусной части распылителя согласно фиг. 3 по диагонали снизу; фиг. 6 изображает схематическое поперечное сечение распылителя согласно фиг. 3 с частично отведенной назад корпусной частью; фиг. 7 изображает схематическое поперечное сечение распылителя согласно фиг. 3 с полностью отведенной назад корпусной частью (в напряженном состоянии); фиг. 8 изображает схематическое поперечное сечение увеличенной нижней секции фиг. 7 в стадии первоначального напряжения; фиг. 9 изображает схематическое поперечное сечение согласно фиг. 8 в дальнейшей стадии напряжения; фиг. 10 изображает схематический чертеж нижнего края распылителя согласно фиг. 7 с первым счетчиком счетного устройства распылителя и с видимой насквозь нижней корпусной частью; фиг. 11 изображает увеличенную часть фиг. 7; фиг. 12 изображает схематическое поперечное сечение секции распылителя согласно фиг. 10 в первом запертом положении; фиг. 13 изображает схематический чертеж распылителя согласно фиг. 12 без нижней корпусной части; фиг. 14 изображает схематическое поперечное сечение, повернутое на 90 по сравнению с изображением фиг. 7, распылителя со вторым счетчиком счетного устройства; фиг. 15 изображает схематическую боковую проекцию верхней корпусной части распылителя согласно фиг. 14 со вторым счетчиком; фиг. 16 изображает схематическое поперечное сечение секции части второго счетчика согласно фиг. 15 в незапертом положении; фиг. 17 изображает поперечное сечение второго счетчика во втором запертом положении, соответствующее фиг. 16; фиг. 18 изображает схематический чертеж предлагаемого распылителя согласно второму предпочтительному варианту осуществления изобретения; фиг. 19 изображает схематический чертеж предлагаемого распылителя согласно третьему предпочтительному варианту осуществления изобретения в собранном состоянии; фиг. 20 изображает схематическое поперечное сечение нижней корпусной части распылителя согласно фиг. 19 с защитным колпаком, находящегося в поставляемом состоянии; фиг. 21 изображает схематическое поперечное сечение распылителя согласно фиг. 19 в ненапряженном состоянии; фиг. 22 изображает увеличенную часть фиг. 21; фиг. 23 изображает схематическое поперечное сечение распылителя согласно фиг. 19 в напряженном состоянии; фиг. 24 изображает увеличенную часть фиг. 23; фиг. 25 изображает схематическое сечение первого счетчика распылителя согласно четвертому предпочтительному варианту осуществления изобретения в незапертом положении; фиг. 26 изображает сечение распылителя, соответствующее изображению фиг. 25, в первом запертом положении; фиг. 27 а-в изображают схематичные чертежи счетного устройства со вторым счетчиком распылите-3 012320 ля согласно фиг. 25 в различных состояниях; фиг. 28 а, б изображают схематичные поперечные сечения второго счетчика согласно фиг. 27 в незапертом положении и во втором запертом положении; фиг. 29 изображает схематическое поперечное сечение секции предлагаемого распылителя согласно пятому предпочтительному варианту осуществления изобретения в незапертом положении; фиг. 30 изображает схематическое поперечное сечение предлагаемого распылителя согласно фиг. 29 в первом или втором запертом положении; фиг. 31 изображает схематический чертеж части предлагаемого распылителя согласно шестому предпочтительному варианту осуществления изобретения в незапертом положении; фиг. 32 изображает дальнейший чертеж предлагаемого распылителя согласно фиг. 31; и фиг. 33 изображает схематическое поперечное сечение предлагаемого распылителя согласно фиг. 31 в первом или втором запертом положении. На чертежах для одинаковых или похожих частей используются одни и те же ссылочные номера,что означает наличие соответствующих или сопоставимых характеристик и преимуществ, даже если при этом отсутствует подробное повторяющееся описание. Фиг. 1 и 2 изображают известный распылитель 1 для распыления текучей среды 2, в частности,служащий для распыления высокоэффективной фармацевтической продукции или чего-либо подобного,изображенный в виде схематического представления в ненапряженном состоянии (фиг. 1) и в напряженном состоянии (фиг. 2). Распылитель 1, в частности, сконструирован как портативный (переносной) ингалятор и предпочтительно работает без применения газа-вытеснителя. При распылении текучей среды 2, предпочтительно жидкости, в частности лечебного или фармацевтического продукта, образуется аэрозоль, который может вдыхаться или втягиваться пользователем(не показан). Обычно ингаляция производится по меньшей мере 1 раз в сутки, а точнее, несколько раз в сутки, предпочтительно через установленные интервалы времени в зависимости от болезни пользователя(пациента). Известный согласно настоящему уровню техники распылитель 1 содержит вставную и предпочтительно сменную емкость 3 с текучей средой 2. Емкость 3, таким образом, образует резервуар для текучей среды 2, которая подлежит распылению. Является предпочтительным, чтобы емкость 3 содержала такое количество текучей среды 2 или активной субстанции, которое было бы достаточным для обеспечения осуществления до 200 доз ингаляции, например чтобы было возможным обеспечить до 200 распылений или применений распылителя. Типичная емкость 3, как раскрыто в публикации WO 96/06011 A1, содержит объем текучей среды, находящийся в пределах от 2 до 10 мл. Емкость 3 преимущественно имеет цилиндрическую форму или форму типа патрона, и как только распылитель 1 открывается, внутрь его снизу может быть вставлена емкость и, если необходимо, может быть осуществлена ее замена. Конструкция емкости предпочтительно жесткой формы, а текучая среда 2,в частности, содержится в сминающемся пакете 4, находящемся внутри емкости 3. Распылитель 1 также содержит нагнетатель 5 давления, служащий для подачи и распыления текучей среды 2, в частности, в каждом случае в предварительно заданных и, если необходимо, регулируемых величинах дозировки. Нагнетатель 5 давления содержит, в частности, держатель 6 для емкости 3,приводную пружину 7, которая изображена лишь частично и которая сопряжена с емкостью при помощи запирающего элемента 8 с ручным управлением, служащего для снятия блокировки распылителя, подающую трубку 9 с обратным клапаном 10, камеру давления 11 и выпускную распылительную головку 12, расположенную поблизости от мундштука 13. Емкость 3 закрепляется в распылителе 1 при помощи держателя 6, так что подающая трубка 9 проникает внутрь емкости 3. Держатель 6 предпочтительно выполнен таким образом, чтобы предоставить возможность замены емкости 3. Когда приводная пружина 7 приводится в напряженное состояние в продольном направлении (перемещение, приводящее распылитель в напряженное состояние), держатель 6 с емкостью 3 и подающей трубкой 9 на чертежах перемещается в нижнюю часть, а текучая среда 2 высасывается из емкости 3 в камеру давления 11 нагнетателя 5 давления через обратный клапан 10. Вместе с последующим снятием блокировки приводной пружины 7 (перемещение, приводящее к распылению) вслед за приведением в действие запирающего элемента 8, текучая среда 2 под давлением помещается в камеру давления 11, поскольку подающая трубка 9 с ее закрытым к этому моменту обратным клапаном 10 вновь возвращается обратно наверх под воздействием приводной пружины 7, которая в данном случае действует как ползун пресса. Это давление выталкивает текучую среду 2 через распылительную головку 12, благодаря чему она распыляется в аэрозоль 14, как изображено на фиг. 1. Размер капель частиц для устройства типа Respimat уже обсуждался в начале. Пользователь, не показан, может вдыхать аэрозоль 14, в то время как подача воздуха в мундштук 13 может осуществляться при помощи всасывания через по меньшей мере одно из отверстий для подачи воздуха 15. Распылитель 1 имеет верхнюю корпусную часть 16 и внутреннюю часть 17 (фиг. 2), которая вращается по отношению к верхней корпусной части вместе с верхней частью 17 а и нижней частью 17 б (фиг. 1),где на внутренней части 17 предпочтительно при помощи удерживающего элемента 19 фиксируется с-4 012320 возможностью отсоединения, в частности, при помощи надавливания, управляемая, в частности, вручную корпусная часть 18. Для того чтобы вставить и(или) заменить емкость 3, корпусная часть 18 может быть отсоединена от распылителя 1. Корпусная часть 18 может быть повернута относительно верхней корпусной части 16, осуществляя вращение вместе с нижней частью 17 б внутренней части 17, изображенной на чертеже. В результате этого приводная пружина 7 приводится в напряженное состояние в осевом направлении при помощи привода (не показан), действующего на держателе 6. Во время этого процесса приведения распылителя в напряженное состояние емкость 3 перемещается в осевом направлении вниз до момента, когда эта емкость 3 принимает конечное положение, изображенное на фиг. 2. В этом положении приводная пружина 7 находится в напряженном состоянии. Во время процесса распыления (движения, приводящего к распылению) емкость 3 перемещается обратно от приводной пружины 7 в исходное положение. Емкость 3, таким образом, осуществляет линейное или шаговое (ударообразное) перемещение во время процесса приведения распылителя в напряженное состояние и во время процесса распыления. Корпусная часть 18 предпочтительно образует колпакообразную нижнюю корпусную часть и окружает или перекрывает, если это будет необходимо, нижнюю зону свободного края емкости 3. Когда приводная пружина 7 находится в напряженном состоянии, емкость 3 своим свободным краем (далее) входит в корпусную часть 18 или же перемещается к ее переднему краю, в то время как действующая в осевом направлении пружина 20, установленная в корпусной части 18, соприкасается с дном 21 емкости, а сама емкость 3 или уплотнение в ее основании пронзается пробойником 22 во время первоначального контакта, что служит целям продувания. Распылитель 1 содержит счетное устройство 23, которое осуществляет подсчет операций распылителя 1, предпочтительно посредством регистрации поворотов корпусной части 18 или внутренней части 17 относительно верхней корпусной части 16. Далее конструкция и функционирование в предпочтительных вариантах предлагаемого распылителя описаны более детально со ссылками на другие чертежи, но внимание уделяется лишь важным отличиям по сравнению с распылителем 1, изображенным на фиг. 1 и 2. Описание, относящееся к фиг. 1 и 2,таким образом, может применяться соответственным образом или в качестве дополнений. Более того,любые желаемые комбинации характеристик распылителя 1 согласно фиг. 1 и 2 и распылителя 1 согласно предпочтительным вариантам осуществления изобретения, описанным ниже или между ними, являются возможными. Фиг. 3-17 изображают предлагаемый в настоящем изобретении распылитель 1 согласно первому предпочтительному варианту осуществления настоящего изобретения. Фиг. 3 изображает распылитель 1 в поставляемом (транспортировочном) состоянии в виде схематического поперечного сечения. Верхняя корпусная часть 16 вместе с нагнетателем 5 давления и другими частями распылителя 1 предпочтительно отделены от корпусной части 18 с емкостью 3 в поставляемом состоянии. Фиг. 4 изображает схематичное поперечное сечение корпусной части 18 с емкостью 3 в поставляемом состоянии, где отверстие корпусной части 18 с емкостью 3 накрыто защитным колпаком 24, который может быть убран, если это потребуется для целей сборки. Защитный колпак 24 поддерживает емкость 3, свободный конец которой в поставляемом состоянии все еще является запечатанным и который во время сборки вводится в верхнюю корпусную часть 16 или же во внутреннюю часть 17. Со стороны своего основания емкость 3 в данном положении перемещается в осевом направлении от пробойника 22 и, таким образом, далее также запечатывается со стороны основания. Является предпочтительным, чтобы емкость 3 не могла быть отделена от корпусной части 18, но могла быть заменена лишь вместе с корпусной частью 18, так чтобы емкость 3 после первоначального ввода внутрь распылителя 1 могла, в большинстве случаев, быть заменена или вновь обменена на новую. Фиг. 5 изображает верхнюю корпусную часть 16 распылителя 1 в поставляемом состоянии, т.е. без корпусной части 18 и без емкости 3. Для того чтобы вставить емкость 3 в распылитель 1 верхней корпусной части 16, корпусная часть 18 с емкостью 3 вдавливается на верхнюю корпусную часть 16 в напряженном состоянии, т.е. при напряженном состоянии нагнетателя 5 давления или при напряженном состоянии приводной пружины 7. Фиг. 6 изображает первоначальный этап такого вдавливания (надевания). Избирательным образом возможно сделать так (подобрать систему кодирования), что лишь надлежащая или допустимая корпусная часть 18, в частности, лишь с допустимой емкостью 3 или разрешенной текучей средой 2 в емкости 3 может быть установлена или присоединена подобным образом к верхней корпусной части 16. В изображенном примере в качестве такой избирательной системы кодирования на свободном конце верхней корпусной части 16 устанавливается первый кодирующий элемент 25 (также см. фиг. 5), который, к примеру, образует радиальный выступ, обладающей определенной круговой шириной, который радиально выступает в определенном направлении на окружности корпуса. Первый кодирующий элемент 25 совпадает по размерам с добавочным вторым кодирующим элементом 26, в частности с дополнительной осевой выемкой (пазом) в корпусной части 18, так что корпусная часть 18 может быть установлена или может быть посажена на верхнюю корпусную часть 16, только лишь если коды (строение и размеры) кодирующих элементов совпадают, как изображено на фиг. 6. "Распознавание"-5 012320 кодов предпочтительно имеет место до того, как подающая трубка 9 или какой-либо иной подающий элемент откроет емкость 3, и в частности пронзит уплотнение емкости 3. При дальнейшей установке или посадке (скольжении) корпусной части 18 на верхней корпусной части 16 подающая трубка 9 сначала пронзает уплотнение 27 и проходит сквозь избирательно присутствующую последующую перегородку 18, как изображено на фиг. 7, которая изображает распылитель 1 с полностью установленной корпусной частью 18 в виде схематичного поперечного разреза. Во время установки или посадки (скольжения) верхняя часть емкости 3 захватывается держателем 6, в частности захватом в виде крючкового зажима и(или) расцепляемым образом. Поскольку корпусная часть 18 располагается на верхней корпусной части 16 в зажатом положении, при котором держатель 6,который может перемещаться шаговым или линейным образом внутрь верхней корпусной части 16, находится в нижней позиции, изображенной на фиг. 7, то обеспечивается то, что емкость 3 входит в контакт с держателем 6 там, где это необходимо, а ее дно надавливает на пробойник 22 и, тем самым, пронизывается для целей продувания. Является предпочтительным, чтобы при этом устанавливалось соединение между, к примеру, сосудообразным или стаканообразным пробойником 22 и емкостью 3, так чтобы во время последующих линейных или осевых шарообразных перемещений емкости 3 (вместе с держателем 6), служащих для целей повышения давления, изъятия текучей среды и(или) доставки текучей среды,пробойник 22 находился в контакте с емкостью 3 или с дном 21 данной емкости и, таким образом, следовал за линейным или осевым перемещением емкости 3. Частичное схематичное поперечное сечение согласно фиг. 8 изображает распылитель 1 в зоне дна 21 емкости и в зоне свободного конца корпусной части 18 во время первоначального напряжения. Вследствие этого, емкость 3 в данном случае все еще, главным образом, находится в своей верхней конечной осевой позиции на иллюстрации фиг. 8. Пробойник, в случае изображенного примера, в частности, опосредованно удерживается посредством соединяющего элемента 29, в частности при помощи защелки или зажима соединительного устройства 30, закрепленного на емкости 3, так что пробойник 22 постоянно находится в контакте с дном 21 емкости либо поддерживает открытым соответствующее вентиляционное отверстие в дне 21 емкости. В результате такой продувки пакет 4 в емкости 3 может сминаться по мере того, как текучая среда изымается из емкости 3 без образования в ней вакуума. Соединительное устройство 30 предпочтительно изготавливается из пластика и, в частности, устанавливается несъемным образом на емкости 3, в частности, будучи прижатым, приклеенным, наваренным или отлитым на ней. По существу, соединительное устройство 30 может представлять собой неотъемлемую часть емкости 3 или же быть образовано ею. Соединительное устройство 30 предпочтительно изготавливается из материала, который также является пригодным для последующих функций, которые будут объяснены позднее, и, в частности, он изготавливается из пластика. Счетное устройство 23 сконструировано для осуществления подсчета операций распылителя 1 и(или) количества вставленных емкостей 3, а предпочтительно для обеих целей. В частности, счетное устройство 23 содержит первый счетчик 31 для осуществления подсчета операций распылителя 1, как показано на примере на фиг. 8, и второй счетчик 32, который служит для подсчета количества вставленных или использованных емкостей 3, как показано на примере на фиг. 5. При подсчете операций распылителя 1 регистрируется и учитывается как "операция" распылителя 1, в частности, каждое извлечение текучей среды 2 из емкости 3, каждое напряжение нагнетателя 5 давления или приводной пружины 7 или каждое распыление. Таким образом, в частности, извлечение текучей среды, доставка текучей среды, нагнетание давления и(или) распыление регистрируется и учитывается как "операция". Однако, по существу, также возможно регистрировать и учитывать любую другую операцию распылителя 1. В дальнейшем подсчет операций распылителя 1 для краткости будет также именоваться "подсчетом операций". Является особенно предпочтительным, чтобы подсчет операций происходил посредством регистрации линейного, осевого и(или) шагового перемещения или позиции емкости 3, или любой иной части распылителя 1, такой как держатель 6 или подающая трубка 9. Регистрация перемещения или позиции для подсчета операций, в частности, подразумевает, по меньшей мере, перемещение в одном направлении и(или) выход или приход в, по меньшей мере, конечную позицию, что регистрируется и учитывается в качестве операции распылителя 1. В случае предлагаемого распылителя 1 самое большое предпочтение уделяется перемещению, приводящему устройство в напряженное состояние, либо перемещению, приводящему к распылению, либо к достижению или выходу из конечной позиции емкости 3 при помощи напряженного нагнетателя 5 давления или напряженной приводной пружины 7 (такой, как нижняя крайняя позиция на чертежах), что должно регистрироваться и учитываться как операция распылителя 1. Это приводит к появлению различных преимуществ. Счетное устройство 23 регистрирует перемещение емкости 3 предпочтительно механическим образом, в частности счетное устройство 23 всецело функционирует полностью механическим образом. Однако, по существу, в качестве опции возможна оптическая, электрическая, индукционная, емкостная и(или) иная бесконтактная регистрация перемещения емкости 3.-6 012320 При регистрации механического перемещения преимущественными являются регистрация и учет перемещения, приводящего устройство в напряженное состояние, либо регистрация достижения упомянутых конечных позиций в напряженном состоянии. Необходимая механическая работа для механической регистрации и приведения в действие счетного устройства 23 или, по меньшей мере, первого счетчика 31 должна, следовательно, производиться лишь во время процесса напряжения. Это может быть достигнуто без каких-либо проблем, поскольку приведение устройства в напряженное состояние предпочтительно осуществляется вручную. Соответственным образом, во время процесса распыления или во время процесса ослабления напряжения (т.е. нагнетания давления и распыления под воздействием приводной пружины 7) не используется никакой механической работы для осуществления подсчета, так что энергия пружины может использоваться исключительно для достижения оптимального уровня распыления. Если же, с другой стороны, регистрируется перемещение, приводящее к распылению, или же регистрируется покидание упомянутой конечной позиции в напряженном состоянии, это имеет преимущество, заключающееся в том, что фактический процесс распыления будет учитываться как операция распылителя 1. В последующем, при использовании первого предпочтительного варианта осуществления изобретения, будет далее описана лишь регистрация процесса, приводящего устройство в напряженное состояние. В целом же, однако, возможна любая другая регистрация или любой другой вид учета, в частности также и регистрация перемещения, приводящего к распылению, или регистрация достижения или выхода из конечной позиции. Предлагаемый распылитель 1 приводится в напряженное состояние согласно предпочтительному варианту осуществлению изобретения, изображенному на фиг. 1 и 2, при помощи корпусной части 18,которую поворачивают относительно верхней корпусной части 16, в которой приводная пружина 7 приводится в напряженное состояние в осевом направлении при помощи привода (не показан), который воздействует на держатель 6, а емкость 3 во время напряжения перемещается из своей (верхней) конечной позиции в ненапряженном состоянии к своей (нижней) конечной позиции в напряженном состоянии линейным или шагообразным образом вместе с держателем 6 и подающей трубкой 9 внутри корпусной части 18. На иллюстрации согласно фиг. 8 емкость 3 находится в начале перемещения, приводящего устройство в напряженное состояние, и, соответственно, все еще располагается относительно близко к своей верхней конечной позиции в ненапряженном состоянии. В случае изображенного примера соединительное устройство 30 предпочтительно устанавливается на емкости 3 таким образом, что оно не может быть в дальнейшем повернуто, и оно снабжается предпочтительно вращаемым соединяющим элементом 29, который, в свою очередь, имеет по меньшей мере один предпочтительно рычагообразный рабочий элемент 33. Рабочий элемент 33 передает линейное движение к первому счетчику 31, в частности к первому счетному кольцу 34 первого счетчика 31. На фиг. 8 изображено второе счетное кольцо 35 счетчика 31. Соединение двух счетных колец 34 и 35 объясняется далее при помощи фиг. 10. Соединяющий элемент 29 или рабочий элемент 33 отклоняется при помощи подходящего направляющего устройства, в частности при помощи направляющего устройства ползуна, благодаря которому формируется по меньшей мер, одна направляющая плоскость 36 наклоненная в направлении перемещения емкости 3, так что линейное или осевое перемещение емкости 3, приводящее устройство в напряженное состояние, преобразуется во вращательное перемещение соединяющего элемента 29, рабочего элемента 33 и(или), по меньшей мере, первого счетного кольца 34, так что первое счетное кольцо 34 во время каждого перемещения, приводящего устройство в напряженное состояние, поворачивается далее на одно приращение или одно учетное деление. Фиг. 9 изображает, как соединяющий элемент 29 или по меньшей мере один рабочий элемент 33 во время дальнейшего перемещения, приводящего устройство в напряженное состояние, входит в дальнейшее соприкосновение с первым счетным кольцом 34 и поворачивается благодаря направляющему устройству ползуна, в частности предусматривается вынужденное направление, так что во время каждого перемещения, приводящего устройство в напряженное состояние, первое счетное кольцо 34 вынуждено проворачиваться далее на одно учетное деление. Как было уже объяснено, тем не менее, вместо перемещения, приводящего устройство в напряженное состояние, может регистрироваться перемещение емкости 3, приводящее к распылению во время нагнетания давления или распыления. Такая регистрация может происходить посредством соответствующего или похожего механизма, в частности направляющее устройство ползуна или иное принудительное направляющее устройство преобразует направленное наружу перемещение во вращательное перемещение первого счетного кольца 34. Направляющее устройство ползуна предпочтительно выполнено таким образом, что емкость 3 не может быть отсоединена от корпусной части 18, но может, по меньшей мере, перемещаться, главным образом, лишь шагообразным образом, когда это необходимо для осуществления перемещений, приводящих устройство в напряженное состояние или к распылению при использовании распылителя 1. Схематичный чертеж согласно фиг. 10 изображает возможное соединение первого 34 и второго 35 счетных колец. В случае изображенного примера первый счетчик 31 снабжен перемещающим рычагом-7 012320 37, который перемещается вместе с ним первым счетным кольцом 34, и когда он достигает определенной позиции, используемой для подсчета, то он отклоняется при помощи наклонной плоскости 38 и, к примеру, при помощи рабочего выступа 39 на стенке корпусной части таким образом, что его передний край входит в соприкосновение со вторым счетным кольцом 35 на его передней части или каким-либо иным образом. После этого второе счетное кольцо 35 поворачивается далее вместе с первым счетным кольцом 34 на одно приращение или одно учетное деление. После этого второе счетное кольцо отсоединяется от первого, так что второе счетное кольцо 34 может отсчитать определенное количество учетных делений без того, чтобы поворачиваться одновременно со вторым счетным кольцом 35. Для того, чтобы предотвратить случайное вращение счетных колец 34 и 35, могут быть предусмотрены захватные приспособления, фиксирующие защелки или что-либо подобное, которые не изображены на данном чертеже, в частности в отношении возможностей осуществления изобретения и дальнейших соображений касательно конструкции первого и(или) второго счетчиков 31, 32 также делается ссылка на публикацию DE 10061723 A1. По желанию, числа или иные символы на кольцевых счетчиках 34 и 35, а также заданное, не видимое отчетливо окошко в корпусной части 18 или где-либо еще представляют собой устройство для индикации 40 операций распылителя. Первый счетчик 31 используется для подсчета операций. Его показания предпочтительно могут быть сброшены на нуль, либо установлены, либо скорректированы пользователем. Часто предусматривается, что первый счетчик 31 поставляется в заранее установленном состоянии. Является особенно предпочтительным, чтобы показания первого счетчика 31 были установлены таким образом, чтобы во время первого использования устройства можно было осуществить некое количество операций (перемещений, приводящих к напряжению или расслаблению механизма распылителя) для того, чтобы заполнить распылитель 1, в частности подающую трубку 9, камеру давления 11 и похожие части текучей средой 2 перед первым использованием устройства. Эти так называемые заправочные циклы предпочтительно не учитываются счетчиком 31 и не отображаются на устройстве для индикации 40 операций распылителя. Если потребуется, первый счетчик 31 или устройство для индикации 40 операций распылителя могут быть сконструированы таким образом, чтобы пользователь мог увидеть количество выполненных операций распылителя 1 (в частности, без учета заправочных операций) либо количество оставшихся операций распылителя 1. Счетное устройство 23 или, по меньшей мере, первый счетчик 31 предпочтительно выполнен таким образом, чтобы распылитель 1 блокировался и не допускал осуществления дальнейших операций и(или) выемки используемой емкости 3 или вставки новой емкости 3, если будет достигнуто осуществление определенного числа операций распылителя 1 или такое число будет превышено. Блокировка (запирание) распылителя в таких условиях, когда не должно быть допущено осуществление дальнейших операций с используемой емкостью 3, для краткости называется "первым запертым положением". Для запирания в первом запертом положении предлагаемый настоящим изобретением распылитель 1 предпочтительно имеет рабочий замок, блокирующий возможность осуществления операций распылителя. Фиг. 7 и увеличенное изображение секции фиг. 7 согласно фиг. 11 изображают предпочтительный вариант осуществления изобретения. Рабочий замок имеет запирающую часть 41, которая в изображенном незапертом положении не препятствует ручному управлению запирающим элементом 8, который используется для ослабления напряжения в приводной пружине 7, инициируя, тем самым, цикл работы распылителя по нагнетанию давления и пульверизации. Скорее, в данном положении предпочтительно имеющий форму ключа запирающий элемент 8 может быть вдавлен пользователем в распылитель 1, в частности, по диагонали к продольному или к осевому перемещению емкости 3, благодаря чему выступ или удлиненный конец 42 на круглой секции края противоположному запирающему элементу 8 входит в соответствующее углубление 43 запирающей части 41. Запирающая часть 41 предварительно приводится в напряженное состояние в нижнем направлении при помощи пружины 44, изображенной на чертежах, и направляется контрольной частью 45, которая может скользить в продольном или осевом направлении в корпусной части 18 и которая удерживается силой пружины 44 в незаблокированном или в заблокированном положении в позиции, изображенной на фиг. 7 и 11, в которой выступ 42 может входить в углубление 43. Контрольная часть 45 вступает в контакт с первым счетчиком 31, в частности со вторым счетным кольцом 35, таким образом, что, когда достигается или превышается заданное число разрешенных операций, достигается первое запертое положение, при котором контрольная часть 45 отпускается для осуществления осевого перемещения вниз. В результате воздействия силы пружины 44 запирающая часть 41 соответственным образом сдвигается в осевом направлении (в случае изображенного примера вниз (см. фиг. 12, так что в данном запертом положении запирающий элемент 8 с выступом 42 более не может входить в углубление 43. Это блокирует любую операцию запирающего элемента 8 и таким образом предотвращает разблокирование приводной пружины 7 или держателя 6. Распылитель 1, таким образом,блокируется в напряженном состоянии, если достигается или превышается заданное число разрешенных операций.-8 012320 После этого корпусная часть 18 вместе с емкостью 3 может быть отсоединена от верхней корпусной части 16 и заменена. Особое предпочтение уделяется тому, чтобы лишь емкость 3 была сменной или заменяемой вместе со счетным устройством 23 или, по меньшей мере, вместе с первым счетчиком 3. В случае изображенного примера это достигается при помощи, по меньшей мере, первого счетчика 31, устанавливаемого в корпусной части 18 предпочтительно несъемным образом, в частности в передней или дальней задней области корпусной части 18. Помимо этого емкость 3 предпочтительно не может быть отсоединена от корпусной части 18 или от первого счетчика 31. Фиг. 3 и 6 изображают запирающую часть 41 во вдавленном и запертом положении на верхней корпусной части 18. Лишь после полной установки новой корпусной части 18 с новой, полной емкостью 3 и с новым первым счетчиком 31 запирающая часть 41 вновь перемещается под воздействием силы пружины в незапертую, верхнюю позицию, как изображено на фиг. 7 и 11. Лишь в этом положении распылитель 1, в частности запирающий элемент 8, может быть задействован снова, а распылитель 1, таким образом, приводится в ненапряженное состояние и должен может быть использован еще раз. Схематическое представление распылителя 1 без корпусной части 18 согласно фиг. 13 изображает возможное соединение контрольной части 45 с первым счетчиком 31 или со вторым счетным кольцом 35. Секция 46 части 45 замка, изображенная на фиг. 12, упирается передней частью или короной, или в осевом направлении на второе счетное кольцо 35. Когда достигается выполнение разрешенного количества операций или число таких операций превышает допустимое, в дело вступает рабочий замок, причем имеющее, к примеру, наклонную форму углубление 47 образовано на втором кольцевом счетчике 35, так что часть 45 замка в повернутой (угловой) позиции, изображенной на фиг. 13, вступает в контакт со вторым счетным кольцом 35 в углублении 47 и, таким образом, перемещается в осевом направлении вниз. Соответствующим образом запирающая часть 41 далее перемещается вниз в запертую позицию запирающего элемента 8, изображенного на фиг. 12. Очевидно, что для создания рабочего замка также возможны и иные конструкторские решения. Более того, описанный рабочий замок может также быть реализован независимо от изображенного счетного устройства 23, в частности, для других распылителей, раздаточных или дозирующих устройств. Альтернативным образом или дополнительно, корпусная часть 18, которая может быть повернута для извлечения текучей среды, доставки текучей среды, нагнетания давления и(или) распыления или для приведения приводной пружины 7 в напряженное состояние в одном направлении вращения, может быть заперта в первом запертом положении, не допуская ее вращения, ведущего к напряжению пружины. Также, однако, возможно, чтобы распылитель 1 использовался с одной-единственной емкостью 3. В данном случае может быть предусмотрено, чтобы корпусная часть 18 после первоначальной полной установки на верхней корпусной части 16 более не могла быть отсоединена от нее. Соответственным образом в таком случае емкость 3 не сможет быть заменена. Таким образом, замена первого счетчика 31 также становится ненужной. Более того, можно будет обойтись и без второго счетчика 32. Фиг. 14 изображает предлагаемый распылитель 1 в виде схематического поперечного сечения, повернутого на 90 по сравнению с изображением фиг. 7. Второй счетчик 32 в данном случае изображен в виде схемы. В случае изображенного примера второй счетчик 32 предпочтительно имеет шпиндель 48 с резьбовым концом с установленным на нем ползуном 49. Шпиндель 48 с резьбовым концом предпочтительно может перемещаться или поворачиваться первым счетчиком 31, в результате чего ползун 49 перемещается вдоль шпинделя 48 с резьбовым концом в соответствии с подсчитываемыми операциями. Местонахождение ползуна 49, соответственно, представляет собой измерение показания счетчика. По существу, второй счетчик 32 может осуществлять подсчет общего числа, т.е. при применении нескольких емкостей 3, операций распылителя 1, которые уже были совершены или которые еще возможно совершить. Поскольку с каждой емкостью 3 разрешено осуществление лишь определенного числа операций, а также благодаря рабочему замку, конструкция которого была объяснена выше, после того как достигается выполнение определенного числа таких операций или это количество превышается, возможно сделать так, чтобы местоположение ползуна 49 также служило в качестве меры измерения количества использованных емкостей 3 или количества таких емкостей, которые все еще возможно использовать. По существу, в настоящем изобретении аналогичным образом может использоваться и приниматься во внимание как общее количество совершенных операций распылителя 1 или количество таких операций, которые еще можно совершить, так и количество использованных емкостей 3 либо количество все еще разрешенных к применению емкостей. В каждом случае, таким образом, по желанию, возможно применение обычного или обратного подсчета. В случае подсчета емкостей, т.е. подсчета количества уже использованных емкостей 3 или количества емкостей, которые все еще можно использовать, второй счетчик 35, однако, согласно особенно предпочтительному варианту не соединяется линейным образом с счетчиком, учитывающим количество операций, т.е. с первым счетчиком 34. Вместо этого, подсчет количества емкостей или перемещений второго счетчика 35 или шпинделя 48 с резьбовым концом не является линейным, а учитывается лишь некоторое количество из оставшихся возможных операций, к примеру десять последних разрешенных операций с использованием установленной емкости 3, что приводит к перемещению шпинделя с резьбовым концом, а, тем самым, и к подсчету количества емкостей. Этот результат может быть достигнут при по-9 012320 мощи соответствующего расположения кулачков (упоров) или иных фиксирующих элементов на первом счетчике 34, для того чтобы позволить осуществить предпочтительный нелинейный, в частности псевдодискретный, подсчет количества емкостей. Однако в данном случае возможны и другие способы подсчета. К примеру, подсчет количества емкостей может осуществляться в самом начале использования новой недавно вставленной емкости 3. Необязательный второй счетчик 35 предпочтительно приводится в движение первым счетчиком 34. Однако, по существу, также возможно и то, чтобы подсчет емкостей осуществлялся полностью независимо от подсчета количества операций распылителя. В этом случае второй счетчик 35 предпочтительно перемещается или приводится в действие полностью независимо от первого счетчика 34, к примеру, когда вставляется емкость 3, пронзается дно емкости 3, устанавливается корпусная часть 18 или осуществляется какая-либо аналогичная операция. Второй счетчик 35 предпочтительно устанавливается на распылителе 1 или на верхней корпусной части 16 несъемным образом. Особое предпочтение отдается тому варианту, когда оба счетчика 34 и 35 отделены друг от друга, когда использующийся для подсчета операций распылителя первый счетчик 34 может быть заменен вместе с емкостью 3 или же, согласно альтернативному варианту, который не будет более описываться, его показания могут быть сброшены на ноль. В данном последнем случае первое запертое положение может быть отменено при помощи демонтажа корпусной части 18 и замены емкости 3,а показатели первого счетчика 34, к примеру, могут быть сброшены на ноль. В данном случае емкость 3 является отделяемой от первого счетчика 34, а также предпочтительно и от корпусной части 18, чтобы позволить провести ее замену. Предпочтительное расположение второго счетчика 35 на верхней корпусной части 16 или же несъемным образом на распылителе 1 обеспечивает то, что общее количество уже осуществленных операций, или количество все еще возможных операций распылителя 1, и(или) количество использованных емкостей 3, или количество таких емкостей, которое все еще возможно использовать (включая и замену емкостей 3, корпусной части 18 или подобных им частей), остается неизменным и, в частности, не может быть изменено пользователем. Счетное устройство 23 или второй счетчик 32 предпочтительно выполнены таким образом, что распылитель 1 фиксируется, предотвращая его дальнейшее использование, и(или) извлечение установленной емкости 3, или вставку новой емкости 3, если было использовано определенное количество емкостей 3 и, если необходимо, также когда было выполнено определенное число операций распылителя 1 либо это значение было превышено. Блокировка распылителя в таком случае называется "вторым запертым положением". Из предыдущих объяснений можно было видеть, что, вместо критерия, учитывающего достижение или превышение определенного количества вставленных емкостей 3, может учитываться и количество таких емкостей, которое все еще может быть использовано. В данном случае блокировка распылителя происходит, если более нельзя использовать новые емкости, что осуществляется снова, лишь когда выполняется определенное число разрешенных операций распылителя 1 с использованием установленной емкости 3 либо такое количество превышается. Альтернативным образом или дополнительно к этому, общее количество операций распылителя 1 с несколькими емкостями 3 может быть использовано соответственным образом и применяться как критерий учета, как можно видеть в случае вышеприведенных объяснений. Во втором запертом положении происходит запирание емкости или запирание распылителя, которые более нельзя будет отменить. В дальнейшем предпочтительный вариант осуществления запирания распылителя будет описан более подробно с использованием фиг. 15-17. Фиг. 15 изображает схематическую боковую проекцию верхней корпусной части со срезанной для целей пояснения частью, со вторым счетчиком 35, где шпиндель 48 с резьбовым концом и ползун 49 скрыты. В верхней корпусной части 16 установлен блокирующий элемент 50, имеющий, в частности,форму фиксирующей пружины. Чертеж в разрезе поперечного сечения на фиг. 16 показывает, что в незапертом положении фиксирующая пружина располагается в углублении во внутренней части 17, не допуская вращения внутренней части 17 относительно верхней корпусной части 16, когда распылитель 1 находится в напряженном состоянии, будучи заблокированным, в частности в изображенном разблокированном состоянии фиксирующая пружина удерживается верхней корпусной частью 16 или кольцевой канавкой на внутренней части 17 в углублении во внутренней части 17. Фиг. 16 также показывает, что способный к передвижению в осевом направлении исполнительный механизм 51 взаимодействует с блокирующим элементом 50 или с фиксирующей пружиной и достигает второго счетчика 32 или шпинделя 48 с резьбовым концом. Исполнительный механизм 51 перемещается в осевом направлении при помощи ползуна 49 и используется для запирания распылителя, и на иллюстрации фиг. 17 он уже перемещен в осевом направлении вверх при помощи ползуна 49. Это перемещение приводит к тому, что блокирующий элемент 50 блокирует относительное вращение верхней корпусной части 16 и внутренней части 17, в частности, такая блокировка имеет место в случае изображенного примера посредством того, что фиксирующая пру- 10012320 жина, которая была перемещена в осевом направлении наверх, отталкивается и помещается в соответствующее углубление в верхней корпусной части, благодаря чему образуется предпочтительно неразъемная фиксация или запирание во втором запертом положении. Второе запертое положение препятствует тому, чтобы распылитель 1 использовался дольше разрешенного периода пользования. Является предпочтительным, чтобы во втором запертом положении было заблокировано вращение внутренней части 17, а, следовательно, и корпусной части 18, что служит для приведения распылителя 1 в напряженное состояние, или была осуществлена фиксация приводной пружины 7. Альтернативным образом или дополнительно к этому, в первом или во втором запертом положении могут быть заблокированы отделение корпусной части 18 от распылителя 1, и(или) возможность использования запирающего элемента 8, или иные операции распылителя 1. В первом предпочтительном варианте осуществления изобретения второй счетчик 32 не оборудован устройством для изображения показаний счетчика или показания местоположения ползуна 49. Однако,если это будет необходимо, такая задача может быть выполнена без каких-либо значительных усилий. В дальнейшем последующие предпочтительные варианты предлагаемого распылителя 1 объясняются более подробно, однако, в таких случаях внимание уделяется лишь основным отличиям от распылителя 1 согласно фиг. 1 и 2 и сравнениям с распылителем 1 согласно первому предпочтительному варианту осуществления изобретения. Описание, приведенное выше, относится соответственным образом или в добавлении к предлагаемым объяснениям. Фиг. 18 изображает схематичный вид предлагаемого распылителя 1 согласно второму предпочтительному варианту осуществления изобретения. Корпусная часть 18 изображена прозрачной для наглядности. В случае второго предпочтительного варианта осуществления изобретения также предусматривается наличие счетного устройства 23, и в частности предусматривается его установка, по меньшей мере,с первым счетчиком 31 в корпусной части 18 или на другой съемной корпусной части распылителя 1. В случае второго предпочтительного варианта осуществления изобретения корпусная часть для возможности отсоединения в осевом направлении (предпочтительно также вместе с емкостью 3) может осуществлять вращение в направлении, противоположном направлению вращения, используемого для приведения распылителя 1 или приводной пружины 7 в напряженное состояние, т.е. в направлении, приводящем к отсоединению, в частности вращение в направлении, приводящем к отсоединению, возможно лишь при приведенном в напряжение распылителе 1. На корпусной части 18 и(или) на распылителе 1 закрепляется или формируется поверхность скольжения 52, 53, наклонная по отношению к оси вращения(продольной оси) распылителя 1 или по отношению к направлению перемещения емкости 3. Когда корпусная часть 18 поворачивается в направлении, приводящем к ее отсоединению, согласно принципу наклонной плоскости происходит отсоединение корпусной части 18 в осевом направлении и предпочтительно емкости 3 от распылителя 1 или от верхней корпусной части 16. Соответственным образом процедура отсоединения значительно упрощается. В случае изображенного примера поверхность скольжения 52 формируется при помощи диагонально обрезанного края корпусной части 18. Дополнительная наклонная поверхность скольжения 53 формируется при помощи соединительного устройства 54, которое в момент, когда корпусная часть 18 отсоединяется от распылителя 1, остается на верхней корпусной части 16 или внутренней части 17. Для отсоединения в осевом направлении корпусная часть 18 может также быть повернута относительно соединительного устройства 54 и может, таким образом, быть принудительно отодвинута назад в осевом направлении от соединительного устройства 54. Во время или для цели отсоединения корпусной части 18 от распылителя 1 или от верхней корпусной части 16 удерживающий элемент 19, который не изображен на фиг. 18, предпочтительно должен быть задействован вручную или на него следует осуществить нажатие. Отсоединение в осевом направлении, как было объяснено ранее, корпусной части 18 и предпочтительно емкости 3 посредством наклонных плоскостей или посредством вращения в направлении, приводящем к отсоединению корпусной части, и, таким образом, в направлении, противоположном вращению,приводящему устройство в напряженное состояние, может, если это будет необходимым, также производиться независимо от предлагаемого измерения или счетного устройства 23 в таких устройствах, как распылитель 1, или в других распылителях, раздаточных или дозирующих устройствах, или в подобных им устройствах. Фиг. 19 изображает предлагаемый распылитель 1 согласно третьему предпочтительному варианту осуществления изобретения. Корпусная часть 18 изображена прозрачной для наглядности. В случае третьего предпочтительного варианта осуществления изобретения пульверизация текучей среды 2 предпочтительно осуществляется так же, как и в случае первого и второго предпочтительных вариантов осуществления изобретения, т.е. исключительно под воздействием приложения силы приводной пружины 7. Однако, в отличие от первого и второго предпочтительных вариантов осуществления изобретения, приводная пружина 7 в третьем предпочтительном варианте осуществления изобретения помещается в отсоединяемой корпусной части 18 и может, следовательно, быть отсоединена вместе с корпусной частью 18 от распылителя 1 или от верхней корпусной части 16.- 11012320 Фиг. 20 изображает схематическое поперечное сечение корпусной части 18 с приводной пружиной 7 и емкостью 3 в предпочтительном поставляемом состоянии, а именно отдельно от верхней корпусной части 16, в частности вместе с защитным колпаком 24 согласно первому предпочтительному варианту осуществления изобретения по фиг. 4. В корпусной части 18 предпочтительно образована стаканоподобная опорная поверхность 56 для емкости 3. В случае изображенного примера приводная пружина 7 с одной стороны упирается в опорную поверхность 56, а с другой стороны, в случае изображенного примера,она упирается в дно корпусной части 18. Пружина 20 и пробойник 22 в случае третьего предпочтительного варианта осуществления изобретения соответствуют, по меньшей мере, по существу, конструктивному решению согласно фиг. 1 и 2. В поставляемом состоянии приводная пружина 7 не находится в напряженном состоянии. Вслед за удалением защитного колпака 24 корпусная часть 18 может быть установлена или помещена скользящим образом на верхней корпусной части 16, в то время как емкость 3 (как и в случае с первым и вторым предпочтительными вариантами осуществления изобретения) пронизывается или открывается при помощи подающей трубки 9 и приводится в соприкосновение с держателем 6. Схематичное поперечное сечение согласно фиг. 21 изображает это положение, т.е. ненапряженный распылитель 1 с вставленной и открытой емкостью 3. В случае третьего варианта осуществления изобретения держатель 6 предпочтительно выступает в виде втулки по направлению к свободному краю верхней корпусной части 16 или к впускному отверстию для держателя 6, в частности за пределы подающей трубки 9. Это ведет к множеству преимуществ. Подающая трубка 9 защищена от повреждения благодаря продлению держателя в виде втулки. Продление держателя приводит к лучшему направлению перемещения емкости 3 при соединении с держателем 6. Продление держателя приспособлено к опорной поверхности 56 в корпусной части 18, так что благодаря этому достигается хорошее обоюдное направление перемещения частей конструкции. Таким образом, в частности, во время приведения устройства в напряженное состояние, по меньшей мере, минимизируется возможное отклонение емкости 3 от направления перемещения. Вслед за вставкой емкости 3, когда осуществляется первое приведение устройства в напряженное состояние, происходит прокалывание дна емкости посредством пробойника 22 подобно тому, как уже было объяснено ранее, для того, чтобы соответственным образом обеспечить продувку емкости 3. В третьем предпочтительном варианте осуществления изобретения счетное устройство 23 или функционирование предпочтительно или, по меньшей мере, по существу, соответствуют первому предпочтительному варианту осуществления изобретения. Разница, однако, состоит в том, что первый счетчик 31 предпочтительно не располагается в зоне нижнего края корпусной части 18, а находится внутри корпусной части 18 в зоне средней части распылителя 1 или в зоне, примыкающей к отверстию в корпусной части 18, которое служит для вставки емкости 3. Держатель 3 и приводная пружина 7 предпочтительно коаксиально окружены первым счетчиком 31 или кольцами 34, 35. Учетные, запирающие или блокирующие функции предпочтительно соответствуют тем, что и в случае первого предпочтительного варианта осуществления изобретения. Однако в данном случае счетное устройство 23 с его двумя счетчиками 31 и 32 предлагается лишь в виде опции. Если это будет необходимо, то счетное устройство 23 может, следовательно, быть опущено или оно может быть предусмотрено, но лишь в виде альтернативной конструкции, например, как и в случае предпочтительного варианта осуществления изобретения согласно фиг. 1 и 2. Особое преимущество расположения приводной пружины 7 в отделяемой корпусной части 18 согласно третьему предпочтительному варианту осуществления изобретения состоит в том, что при каждой замене емкости также заменяется и приводная пружина 7. Таким образом, в случае весьма многократного использования устройства можно избежать возможной усталости приводной пружины 7 и, таким образом, неопределенного нагнетания давления или пульверизации. Для того, чтобы гарантировать надежное соединение корпусной части 18 с верхней корпусной частью 16, в случае третьего предпочтительного варианта осуществления изобретения предусматривается предпочтительное наличие так называемого двупалого открывателя или, по меньшей мере, двойного замка. В случае изображенного примера для того, чтобы отсоединить корпусную часть 18, на ее предпочтительно противоположных сторонах устанавливаются два разблокирующих элемента 57, которые необходимо задействовать одновременно, предпочтительно при помощи вдавливания. Таким образом,фиксирующие или удерживающие рычаги 58 корпусной части 18 могут быть убраны из фиксирующих или удерживающих позиций, изображенных на фиг. 21 и 22, где корпусная часть 18 удерживается посредством блокирующего зацепления на верхней корпусной части 16, в случае изображенного примера посредством эластического отгибания внутрь для того, чтобы прекратить действие блокирующего зацепления и позволить убрать корпусную часть 18 от верхней корпусной части 16. Фиг. 22 представляет собой увеличенное изображение секции фиг. 21, чтобы изобразить соединение корпусной части 18 с верхней корпусной частью 16 при помощи удерживающих рычагов 58. Распылитель 1 предпочтительно выполнен таким образом, что корпусная часть 18 может быть убрана от верхней корпусной части 16, лишь когда приводная пружина находится в расслабленном состоя- 12012320 нии. Это является мерой предосторожности, согласно которой корпусная часть 18 не может быть убрана от верхней корпусной части 16, когда приводная пружина 7 находится в напряженном состоянии, поскольку в таком случае корпусная часть 18 могла бы быть катапультирована (отброшена) прочь под воздействием ослабления приводной пружины 7. Запирание, препятствующее отсоединению или разблокированию в случае изображенного примера,предусматривает наличие, по крайней мере, предохранительного болта 59. Каждый удерживающий рычаг 58 снабжен закрепленным на нем предохранительным болтом 59, поэтому в незапертом положении,когда задействуется разблокирующий элемент 57, а удерживающий рычаг 58 поворачивается, данный предохранительный болт 59 вдавливается радиально внутрь соответствующего отверстия 60 в продолжении в виде втулки держателя 6. Для того, чтобы устранить блокирующее зацепление между корпусной частью 18 и верхней корпусной частью 16, удерживающий рычаг 58 должен быть повернут достаточно далеко, а соответствующий предохранительный болт 59 должен быть перемещен далеко внутрь в радиальном направлении и должен в результате этого войти в соответствующее отверстие 60. Такое радиальное перемещение предохранительного болта 59 возможно лишь в ненапряженном состоянии, изображенном на фиг. 21 и 22, если отверстия 60 находятся на одной линии с предохранительными болтами 59. Фиг. 23 и 24 представляют собой иллюстрации, соответствующие фиг. 21 и 22 распылителя 1, находящегося в напряженном состоянии. В данном случае отверстия 60 были перемещены вниз. Соответственно, предохранительные болты 59 не могут быть перемещены внутрь в радиальном направлении и блокируют поворот удерживающих рычагов 58, когда задействуются разблокирующие элементы 57. Соответственным образом, распылитель 1 в данном положении не может быть открыт или заблокирован. Скорее, лишь разблокирование и отсоединение корпусной части 18 возможно в (полностью) ненапряженном положении распылителя 1. Фиг. 25 и 26 изображают секции предлагаемого распылителя 1 согласно четвертому предпочтительному варианту осуществления изобретения, где корпусная часть 18 изображена прозрачной для наглядности. Четвертый предпочтительный вариант осуществления изобретения в значительной степени соответствует третьему варианту, но, вместо блокирования функционирования запирающего элемента 8 в первом запертом положении, в случае четвертого варианта блокирование функционирования предпочтительно осуществляется посредством свободного вращения корпусной части 18 относительно верхней корпусной части 16 или внутренней корпусной части 17. В нормальном, незапертом положении (фиг. 25) корпусная часть 18 соединена с внутренней корпусной частью 17, будучи заблокированной от вращения, так что посредством вращения внутренней части 17, благодаря приводу, который уже был упомянут, но не был изображен, держатель 6 может быть перемещен в осевом направлении под воздействием силы приводной пружины 7, а сама приводная пружина 7 может быть, таким образом, приведена в напряженное состояние. В случае четвертого предпочтительного варианта осуществления изобретения вращающееся соединение (муфта) образуется при помощи соединяющего элемента (муфты) 61, в частности, имеющей форму призматической (направляющей) шпонки. На иллюстрации фиг. 25 для того, чтобы создать вращающееся соединение, соединяющий элемент 61 входит по оси или своим краем в углубление на внутренней корпусной части 17. Соединяющий элемент 61 предпочтительно направляется в осевом направлении в осевую канавку на корпусной части 18, вытесняясь, и соединяется с счетным устройством 23, в частности с первым счетчиком 31 или вторым счетным кольцом 35, для того, чтобы определить ее осевое положение. В случае изображенного примера счетчик 31 или второе счетное кольцо 35 имеет кольцевую секцию 62 с расположенным на ней зазором 63, в частности соединяющий элемент 61 удерживается в осевом направлении на кольцевой секции 62 в зацепленном состоянии. Когда зазор 63 помещается на одну линию с соединяющим элементом 61 или с призматической шпонкой, т.е. в первом запертом положении, соединяющий элемент 61 может быть раздвинут в осевом направлении, в частности, благодаря присущей эластичности, как изображено на фиг. 26 и 30, что позволяет устранить соединение в углублении внутренней части 17. Таким образом, вращающееся соединение корпусной части 18 (не показана) и внутренней части 17 в первом запертом положении распадается для того, чтобы заблокировать (запереть) распылитель 1 и не допустить его нежелательного использования, а именно нежелательного напряжения распылителя 1 или приводной пружины 7 в первом запертом положении. В данном случае, вместо блокировки, следовательно, имеет место расцепление или свободное вращение рабочего замка. В напряженном состоянии корпусная часть 18 вместе с емкостью 3 может быть отсоединена от верхней корпусной части 16 и заменена новой корпусной частью 18 с новой емкостью 3. Замененная первая емкость 3 далее приводится в исходное состояние, так что создается или воссоздается необходимое вращающееся соединение между корпусной частью 18 и внутренней частью 17 и может быть осуществлено разрешенное количество операций распылителя 1 или разрешенное количество извлечений текучей среды из емкости 3. Очевидно, что также возможны и другие конструкторские решения, обеспечивающие вращающееся соединение и отсоединение в первом запертом положении или к другим вариантам свободного вращения в запертом положении.- 13012320 Фиг. 27 а изображает секции четвертого предпочтительного варианта осуществления изобретения,где корпусная часть 18 для наглядности отсутствует, а верхняя корпусная часть 16 для наглядности изображена в разрезе или прозрачной. Для подсчета количества емкостей счетное устройство 23 или второй счетчик 32 в случае пятого предпочтительного варианта осуществления изобретения имеют счетный элемент 64, который при помощи соответствующего шипа 65 или чего-либо подобного может перемещаться с определенным шагом или на определенные счетные интервалы, предпочтительно в осевом направлении. Текущий номер счетчика является видимым пользователю благодаря соответствующему углублению или окошку 66 в верхней корпусной части 16. Отображение номера счетчика может также осуществляться, в частности, при помощи цвета, символов или чего-либо подобного, а не цифр. Второй счетчик 32 в четвертом предпочтительном варианте осуществления изобретения, в свою очередь, предпочтительно соединен с первым счетчиком 31. В случае изображенного примера шип 65 скользит по кольцу 67 первого счетчика 31 или по второму счетному кольцу 35. Фиг. 27 изображает распылитель 1 или счетное устройство 23 до осуществления последней разрешенной операции. После выполнения определенного количества разрешенных операций распылителя 1 наклонная плоскость 68 на кольце 67 заходит под шип 65 и приводит к осевому смещению, как изображено на фиг. 27 б, где счетный элемент 64 перемещается далее на одно приращение или на один счетный интервал. Только после того, как корпусная часть 18 и первый счетчик 31 будут заменены, штырь 65 возвращается на свое начальное местоположение, изображенное на фиг. 27 в, где счетный элемент 64 в результате фиксации (не показана) или чего-либо подобного сохраняет свое предыдущее значение и свое предыдущее местоположение. Однако в данном случае возможны и иные конструктивные решения. Фиг. 28 а и 28 б изображают схематические изображения предпочтительной конструкции запирания(фиксации) распылителя 1 во втором запертом положении. Фиг. 28 изображает все еще незапертое положение. Счетный элемент 64 все еще не задействован или находится поодаль от смещаемого предпочтительно в радиальном направлении блокирующего элемента 50. Если же достигается второе запертое положение, т.е., в частности, если будет использовано определенное количество емкостей 3 и, если необходимо, будет выполнено определенное число операций распылителя 1 при использовании установленной емкости 3 или это количество будет превышено, то счетный элемент 64 смещается далее в осевом направлении при помощи штыря 65, в отображении фиг. 28 наверх, а блокирующий элемент 50 здесь приводится в запертое положение, в частности блокирующий элемент 50 в виде болта благодаря соответствующему углу наклона смещается в радиальном направлении, в частности, внутрь, а вращение внутренней части 17 относительно верхней корпусной части 16 блокируется соответствующим зацеплением. Блокирующий элемент 50 в данном случае служит в качестве стопорного болта. Подобным образом распылитель 1 фиксируется, чтобы не допустить его дальнейшего напряжения. Данная фиксация предпочтительно не может быть отменена. После этого необходимо будет заменить весь распылитель 1. В случае третьего и четвертого предпочтительных вариантов осуществления изобретения приведение в действие счетного устройства 23, в частности первого счетчика 31, если это необходимо, также напрямую посредством вращения корпусной части 18 относительно внутренней части 17 или посредством втулочного продолжения держателя 6 может происходить посредством соответствующего зацепления или чего-либо подобного. Фиг. 29 изображает частичное поперечное сечение предлагаемого распылителя 1 согласно пятому предпочтительному варианту осуществления изобретения, находящегося в незапертом положении; фиг. 30 изображает распылитель 1 в первом или втором запертом положении. Второй счетчик 32 связан через соединение 69, в частности через кулачковую муфту, с первым счетчиком 31. Фиг. 29 изображает данное соединенное положение. В изображенном примере нижний вал 70, который может перемещаться под воздействием счетчика 31, поддерживается в осевом направлении кольцевой секцией 71, противодействуя силе пружины 72, так что вал 70 через соединение 69 вступает в контакт со вторым счетчиком 32, будучи перемещаемым им, в частности, посредством верхней оси 73 второго счетчика 32, который, в свою очередь, поворачивает направляющую муфту 74 в верхней корпусной части 16. Направляющая муфта 74 может быть использована в качестве счетного кольца второго счетчика 32. Является предпочтительным, однако, чтобы посредством внутренней или внешней резьбы она перемещала счетный элемент 64 в осевом направлении, так что осевое местоположение счетного элемента 64 указывало бы (в частности, также посредством цветового кода, символа или чего-либо похожего) на значение показание второго счетчика 32, который видим через окошко 66. Далее фиг. 29 изображает соединяющий элемент 61 согласно четвертому предпочтительному варианту осуществления изобретения, в то время как он соединяет, будучи заблокированным от вращения,корпусную часть 18 с внутренней частью 17 и поддерживается в осевом направлении при помощи кольцевой секции 62. В первом или во втором запертом положении (фиг. 30) соединение 69 является разъединенным (от- 14012320 крытым) и, таким образом, соединение для передачи крутящегося момента между первым счетчиком 31 и вторым счетчиком 32 является прерванным. Далее вращающееся соединение между корпусной частью 18 и внутренней частью 17 размыкается. Это достигается при помощи соответствующих промежутков в секциях 62 и 71 вращающихся колец, которые в первом или во втором запертом положении устанавливаются на одной линии с соединяющим элементом 61 или с валом 70, так что соединяющий элемент может разомкнуть осевое соединение в углублении внутренней части 17, а вал 70, благодаря силе пружины 72, может отойти в осевом направлении от вала контрпривода 73 и таким образом разомкнуть соединение 69. В указанном положении корпусная часть 18 с емкостью 3 и первым счетчиком 31 может быть заменена (в случае первого запертого положения), после чего соединение для передачи крутящего момента между первым счетчиком 31 и вторым счетчиком 32 вновь воссоздается, соединение, таким образом,вновь закрывается, а вращающее соединение между корпусной частью 18 и внутренней частью 17 воссоздается вновь через соединяющий элемент 61, благодаря чему замок для запирания распылителя в напряженном состоянии с целью недопущения осуществления дальнейших операций или рабочий замок раскрывается. Очевидно, что возможны и другие конструктивные решения для обеспечения описанных или аналогичных функций. Далее, при помощи фиг. 31 и 32 объясняется шестой предпочтительный вариант предлагаемого распылителя 1, где, в частности, подчеркиваются основные различия с предыдущими предпочтительными вариантами осуществления изобретения. Описание, приведенное выше, может быть применено соответственным образом или дополнительно. В случае шестого предпочтительного варианта осуществления изобретения в первом и(или) втором запертом положении предусматривается наличие рабочей фиксации и предпочтительно наличие блокировки от вращения. В случае изображенного примера для необязательной блокировки от вращения счетное устройство 23 или его второй счетчик 32 приводит в действие блокирующий элемент 50, который, в частности, имеет форму фиксирующей пружины. Шпиндель 48 с резьбовым концом счетного устройства 23 или второго счетчика 32 в случае изображенного примера снабжен, в частности, зубчатым колесом или же секцией 75 зацепления, имеющей вид шестерни, которая может приводиться в действие при помощи соответствующих выступов, кулачков, выступающих кромок или чего-либо подобного (не показано), которые формируются на внутренней поверхности верхней корпусной части 16 и которые соответственным образом могут быть сдвинуты относительно внутренней части 17 вдоль длины окружности или вдоль осевой плоскости 76 для того, чтобы повернуть шпиндель 48 с резьбовым концом. Вращение внутренней части 17 относительно верхней корпусной части, которое, в частности, служит для приведения распылителя 1 или нагнетателя 5 давления в напряженное состояние (в случае изображенного примера на шаги величиной 180), всегда производится в одном и том же направлении вращения и, следовательно, приводит к соответственному вращению шпинделя 48 с резьбовым концом, и, таким образом, к соответственному осевому перемещению муфты 49. В частности, когда достигается выполнение соответствующего количества разрешенных операций и(или) будет использовано определенное разрешенное количество емкостей 3, муфта 49, к примеру, при помощи штыря 77 или чего-либо подобного может вытеснить блокирующий элемент 50 из позиции, изображенной на фиг. 31, вверх, так что в данном случае имеет место радиально направленный обратный отход опоры блокирующего элемента 50. Эта опора в дальнейшем может войти в соответствующее углубление, выемку (паз) или что-либо подобное верхней корпусной части 16 и таким образом заблокировать любое (дальнейшее) вращение внутренней части 17 относительно распылителя 1, а значит, и относительно верхней корпусной части 16. Таким образом достигается блокировка вращения или блокировка возможности распыления, как уже было объяснено при помощи фиг. 15 и 17. Однако также возможны и иные конструкции. В случае шестого предпочтительного варианта осуществления изобретения распылитель 1 обладает запирающим устройством 78, служащим для блокирования операций распылителя, которое, с особым предпочтением, сконструировано в виде принудительно контролируемого скользящего механизма, как будет более подробно объяснено далее, в частности запирающее устройство 78 в первом и(или) втором запертом положении фиксирует запирающий элемент 8 распылителя 1, который необходимо задействовать, чтобы запустить процесс доставки и(или) распыления текучей среды 2. В случае изображенного примера запирающее устройство 78 имеет запирающую часть 41, ось которой, в частности, может быть передвинута параллельно продольному, вращательному или осевому перемещению распылителя 1, а также имеет соответствующую контрольную часть 45, ось которой, в частности, может быть смещена периферийно относительно продольному, вращательному или осевому перемещению распылителя 1. Запирающая часть 41 в данном случае совершает загибающее принудительное перемещение благодаря контрольной части 45, как изображено на фиг. 32. В запертом положении запирающая часть 41 помещается, в частности, между запирающим элементом 8 и верхней корпус- 15012320 ной частью 16, как изображено в схематической секции согласно фиг. 33. В данном запертом положении,в частности, цилиндрический запирающий элемент 8 перемещается в радиальном направлении относительно держателя 6, в результате чего держатель 6 фиксируется, чтобы не допустить его направленного наружу перемещения на фиг. 33, которое служит для доставки текучей среды 2 и нагнетания давления или распыления. Запирающий элемент 8, который предпочтительно снабжен клавишей освобождения на стороне, противоположной месту фиксации или месту нахождения запирающей части 41, не может в этом запертом положении быть перемещен в радиальном направлении, чтобы запустить процесс нагнетания давления или пульверизации, и, соответственно, является заблокированным. Фиг. 33 изображает далее изгибающее или принудительное направление перемещения, осуществляемое контрольной частью 45, которая предпочтительно перемещается по диагонали в направлении замещения или перемещения запирающей части 41 в углубление 79 запирающей части 41. Фиг. 32 изображает схематичное представление запирающего устройства 78 в запертом положении. Запирающая часть 41 предпочтительно направляется замещающим образом в углубление или выемку(паз) 80, образованные во внутренней части 17, и перемещается параллельно оси или в продольном направлении. Со своей стороны, имеющая, в частности, форму арки контрольная часть 45 направляется в периферийно проложенное углубление или выемку (паз) 81, также предпочтительно образованные во внутренней части 17, так что, главным образом, она является периферийно перемещаемой или замещаемой, дополнительная информация о чем предоставляется ниже. Контрольная часть 45 имеет рычаг 82, который достигает зоны перемещения муфты 49, как изображено на фиг. 31 и 32. Контрольная часть 45 также имеет радиальный стопор или выступ 83. В незапертом положении, изображенном на фиг. 31 и 32 контрольная часть 45 со своим рычагом 82 находится,в частности, в своем нижнем положении, так что выступ 83 расположен снаружи пути перемещения или плоскости 76. Незадолго до прихода в свое крайнее верхнее положение, изображенное на иллюстрациях, муфта 49 вступает в контакт с рычагом 82 и замещает контрольный элемент 45, в частности, по диагонали к его предпочтительно периферийному направлению перемещения, в случае изображенного примера в осевом направлении или вверх. Это толкает выступ 83 на путь перемещения или на плоскость 77, так что при дальнейшем или следующем вращении внутренней части 17 относительно верхней корпусной части 16 выступы, кулачки, выступающие кромки или что-либо подобное (не показаны) на верхней корпусной части вступают в контакт с выступом 83 и могут заменить их вместе с контрольной частью 45 (в случае изображенного примера преимущественно по направлению вдоль окружности, на фиг. 31 и 31 направо относительно внутренней части 17 в соответствующем углублении или выемке 81). Это предпочтительно периферийное перемещение или замещение посредством наклонной плоскости 84, которая формируется на контрольной части 45, или посредством другого подходящего зубчатого соединения ведет к желаемому запирающему (блокирующему) перемещению запирающей части 41, что в данном случае приводит к перемещению запирающей части 41, которое осуществляется, по меньшей мере, по существу, параллельно оси (на фиг. 32 наверх). Эта последовательность перемещений совмещена, в частности, с радиальным расцеплением запирающего элемента 8, что служит для фиксации держателя 6 в напряженном состоянии таким образом, что запирающая часть 41 помещается в этом радиально расцепленном положении, в частности, между запирающим элементом 8 и верхней корпусной частью 16 или иной подходящей частью для того, чтобы достигнуть желаемой блокировки последующих операций или запуска операций распылителя. Контрольная часть 45 в своей нижней осевой позиции, как изображено на фиг. 31 и 32, предпочтительно предварительно напряжена эластичным образом и для этого снабжена, к примеру, подпружиненным рычагом 85, изображенным на фиг. 31. Ползун 49 может далее перемещать контрольную часть 45 при помощи радиального выступа 82 в осевом направлении (на фиг. 31 вверх) под воздействием силы этого подпружиненного рычага 85. Предварительное напряжение контрольной части 45 в нижней осевой позиции служит, в частности,для предотвращения нежелательного осевого и(или) периферийного перемещения контрольной части 45,прежде чем будет использовано заранее обусловленное количество емкостей или будет осуществлено заранее обусловленное количество операций. Для того, чтобы зафиксировать контрольную часть 45 в нижней осевой позиции, может быть предусмотрено наличие заплечика 86, который может быть обойден лишь в верхней осевой позиции. Лишь в таком случае может произойти периферийное перемещение или замещение контрольной части 45. При периферийном перемещении контрольной части 45 углубление или выемка 80 вместе с углублением 79 в запирающей части 41, в частности, формирует направляющие, благодаря которым запирающая часть 41 принудительным и определенным образом, в частности изогнутым образом, перемещается(в данном случае по оси наверх) в запертое положение. Рабочий замок (замок для блокировки операций распылителя), равно как и необязательный замок для блокировки вращения, предпочтительно более не может быть раскрыт, что приводит к необратимому запиранию распылителя. Для того, чтобы гарантировать это, в случае изображенного примера запирающая часть 41 может быть заблокирована в запертом положении. Это происходит, в частности, при помо- 16012320 щи фиксации контрольной части 45 в положении, в котором она удерживает запирающую часть 41 в запертом положении, в частности, при помощи входа подпружиненного рычага 85 в соответствующее углубление 87 или во что-либо подобное. Первое и(или) второе запертое положение, в зависимости от конструкции распылителя 1, не может быть отменено. В целом, следует отметить, что в случае предлагаемого распылителя 1 емкость 3 предпочтительно является вставляемой и, таким образом, она может быть встроена в конструкцию распылителя 1. Соответственным образом, емкость 3 предпочтительно является отдельным компонентом конструкции. Однако емкость 3 может, по существу, быть сформирована самим распылителем 1 или компонентом распылителя 1 либо иным образом быть интегрирована в конструкцию распылителя 1. Как уже было отмечено, индивидуальные особенности, аспекты и(или) принципы описанного предпочтительного варианта осуществления изобретения могут также комбинироваться друг с другом, как это будет желаемо, и в частности они могут быть использованы в случае с известным из уровня техники распылителем 1, изображенным на фиг. 1 и 2, а также и с подобными или иными распылителями, раздаточными устройствами или чем-либо подобным. В отличие от устройств на подставках или чего-либо подобного, предлагаемый распылитель 1 предпочтительно выполнен переносным, в частности в виде мобильного устройства, управляемого вручную. Предлагаемое решение может быть использовано не только в случае детально описанного здесь распылителя 1, но также и в случае иных распылителей или ингаляторов, таких как порошковые ингаляторы или так называемые ингаляторы с дозировкой доз (дозирующие ингаляторы). Является предпочтительным, чтобы текучая среда 2 представляла собой жидкость, как уже было упомянуто, и особенно водную лекарственную форму. Однако она может быть представлена и иной лекарственной формой, такой как суспензия или что-либо подобное. В различных вариантах текучая среда 2 может также содержать частицы или порошок. В таком случае вместо распылительной головки 12 может присутствовать другое устройство доставки, в частности выпускное отверстие (не показано) или канал подвода (не показан), служащий для доставки текучей среды 2, или порошка, или чего-либо подобного в мундштук 13. Необязательное отверстие 15 для подачи воздуха далее используется для предпочтительной параллельной подачи атмосферного воздуха для того,чтобы сгенерировать или обеспечить наличие потока воздуха в объеме, достаточном для вдыхания или ингаляции через мундштук 13. Если это будет необходимым, то текучая среда 2 может также быть распылена при помощи газа-вытеснителя. Далее приводится список предпочтительных компонентов (составных частей) и(или) предпочтительных медицинских текучих сред 2. Как уже было замечено, они могут представлять собой водные и неводные растворы, смеси, препараты, содержащие этанол, или свободные от растворителей препараты,или что-либо подобное. Является предпочтительным, если текучая среда 2 будет содержать, включать или состоять из веществ типа фармацевтических активных субстанций, препаратов субстанций или вдыхаемых композиций смесей субстанций, таких как вдыхаемые макромолекулы, как описывается в публикации EP 1003478. Является предпочтительным, чтобы использовались субстанции, препараты субстанций или смеси субстанций для лечения заболеваний дыхательных путей, которые применяются при ингаляции. В частности, в данном контексте особенно предпочтительными являются те лекарственные составы, которые выбираются из антихолинергических средств, бета-миметиков, стероидов, ингибиторов PDEIV, антагонистов LTD4 и ингибиторов EGFR-киназы, антиаллергических средств, производных алкалоидов спорыньи, триптанов, антагонистов CGRP, ингибиторов PDE V, а также комбинации таких активных субстанций, например бета-миметиков и антихолинергических средств или бета-миметиков и антиаллергических средств. В случае комбинаций предпочтительно, чтобы по меньшей мере одна из активных субстанций содержала химически связанную воду. Предпочтительно, чтобы использовались активные субстанции, содержащие антихолинергические средства, такие как монопрепараты или комбинированные препараты. Текучая среда или препарат по данному изобретению могут содержать (дополнительные) фармакологически активные вещества или смеси веществ, предпочтительно выбираемые из следующих групп веществ. Антихолинергические средства Антихолинергических средства предпочтительно выбираны из группы, содержащей тиотропий,тиотропийбромид, окситропийбромид, флутропийбромид, ипратропийбромид, соли гликопиррония,троспийхлорид, толтеродин, метобромид тропенолового эфира 2,2-дифенилпропионовой кислоты, метобромид скопинового эфира 2,2-дифенилпропионовой кислоты, метобромид скопинового эфира 2-фтор 2,2-дифенилуксусной кислоты, метобромид тропенолового эфира 2-фтор-2,2-дифенилуксусной кислоты,метобромид тропенолового эфира 3,3',4,4'-тетрафторбензиловой кислоты, метобромид скопинового эфира 3,3',4,4'-тетрафторбензиловой кислоты, метобромид тропенолового эфира 4,4'-дифторбензиловой кислоты, метобромид скопинового эфира 4,4'-дифторбензиловой кислоты, метобромид тропенолового эфира 3,3'-дифторбензиловой кислоты, метобромид скопинового эфира 3,3'-дифторбензиловой кислоты, метобромид тропенолового эфира 9-гидроксифлуорен-9-карбоновой кислоты, метобромид тропенолового- 17012320 эфира 9-фторфлуорен-9-карбоновой кислоты, метобромид скопинового эфира 9-гидроксифлуорен-9-карбоновой кислоты, метобромид скопинового эфира 9-фторфлуорен-9-карбоновой кислоты, метобромид тропенолового эфира 9-метилфлуорен-9-карбоновой кислоты, метобромид скопинового эфира 9-метилфлуорен-9-карбоновой кислоты, метобромид циклопропилтропинового эфира бензиловой кислоты, метобромид циклопропилтропинового эфира 2,2-дифенилпропионовой кислоты, метобромид циклопропилтропинового эфира 9-гидроксиксантен-9-карбоновой кислоты, метобромид циклопропилтропинового эфира 9-метилфлуорен-9-карбоновой кислоты, метобромид циклопропилтропинового эфира 9-метилксантен-9-карбоновой кислоты, метобромид циклопропилтропинового эфира 9-гидроксифлуорен-9-карбоновой кислоты, метобромид циклопропилтропинового эфира метилового эфира 4,4'-дифторбензиловой кислоты, метобромид тропенолового эфира 9-гидроксиксантен-9-карбоновой кислоты, метобромид скопинового эфира 9-гидроксиксантен-9-карбоновой кислоты, метобромид тропенолового эфира 9-метилксантен-9-карбоновой кислоты, метобромид скопинового эфира 9-метилксантен-9-карбоновой кислоты,метобромид тропенолового эфира 9-этилксантен-9-карбоновой кислоты, метобромид тропенолового эфира 9-дифторметилксантен-9-карбоновой кислоты и метобромид скопинового эфира 9-гидроксиметилксантен 9-карбоновой кислоты, необязательно в виде их рацематов, энантиомеров или диастереомеров и необязательно в виде их фармакологически совместимых кислотно-аддитивных солей, сольватов и(или) гидратов. Бета-симпатомиметики Бета-симпатомиметики предпочтительно выбраны из группы, включающей албутерол, бамбутерол,битолтерол, броксатерол, карбутерол, кленбутерол, фенотерол, формотерол, гексопреналин, ибутерол,индакатерол, изоэтарин, изопреналин, левосалбутамол, мабутерол, мелуадрин, метапротеренол, оркипреналин, пирбутерол, прокатерол, репротерол, римитерол, ритодрин, салметерол, салмефамол, сотеренот,сульфонтерол, тиарамид, тербуталин, толубутерол, CHF-1035, HOKU-81, KUL-1248, 3-(4-6-[2-гидрокси 2-(4-гидрокси-3-гидроксиметилфенил)этиламино]гексилоксибутил 1)бензолсульфонамид, 5-[2-(5,6-диэтилиндан-2-иламино)-1-гидроксиэтил]-8-гидрокси-1 Н-хинолин-2-он, 4-гидрокси-7-[2-[2-[3-(2-фенилэтокси)пропил]сульфонилэтил]аминоэтил]-2(3 Н)-бензотиазолон, 1-(2-фтор-4-гидроксифенил)-2-[4-(1 бензимидазолил)-2-метил-2-бутиламино]этанол, 1-[3-(4-метоксибензиламино)-4-гидроксифенил]-2-[4-(1 бензимидазолил)-2-метил-2-бутиламино]этанол, 1-[2 Н-5-гидрокси-3-оксо-4 Н-1,4-бензоксазин-8-ил]-2-[3(4-N,N-диметиламинофенил)-2-метил-2-пропиламино]этанол, 1-[2 Н-5-гидрокси-3-оксо-4 Н-1,4-бензоксазин 8-ил]-2-[3-(4-метоксифенил)-2-метил-2-пропиламино]этанол, 1-[2 Н-5-гидрокси-3-оксо-4 Н-1,4-бензоксазин 8-ил]-2-[3-(4-n-бутилохуфенил)-2-метил-2-пропиламино]этанол, 1-[2 Н-5-гидрокси-3-оксо-4 Н-1,4-бензоксазин-8-ил]-2-4-[3-(4-метоксифенил)-1,2,4-триазол-3-ил]-2-метил-2-бутиламиноэтанол, 5-гидрокси-8(1-гидрокси-2-изопропиламинобутил)-2 Н-1,4-бензоксазин-3-(4 Н)-он, 1-(4-амино-3-хлор-5-трифторметилфенил)-2-трет-бутиламино)этанол и 1-(4-этоксикарбониламино-3-циано-5-фторофенил)-2-(трет-бутиламино)этанол, необязательно в виде их рацематов, энантиомеров или диастереомеров и необязательно в виде их фармакологически совместимых кислотно-аддитивных солей, сольватов и(или) гидратов. Стероиды Стероиды предпочтительно выбраны из группы, включающей преднизолон, преднизон, бутиксокортпропионат, RPR-106541, флунисолид, беклометазон, триамцинолон, будесонид, флутиказон, мометазон, циклесонид, рофлепонид, ST-126, дексаметазон, (S)-фторометиловый эфир 6,9-дифтор-17-[(2 фуранилкарбонил)окси]-11-гидрокси-16-метил-3-оксоандроста-1,4-диен-17-карботионовой кислоты,(S)-(2-оксотетрагидрофуран-3S-иловый)эфир 6,9-дифтор-11-гидрокси-16-метил-3-оксо-17-пропионилоксиандроста-1,4-диен-17-карботионовой кислоты и этипреднолдихлорацетат (BNP-166), необязательно в виде их рацематов, энантиомеров или диастереомеров и необязательно в виде их фармакологически совместимых кислотно-аддитивных солей, сольватов и(или) гидратов. Ингибиторы PDE IV Ингибиторы PDE IV предпочтительно выбраны из группы, включающей энпрофиллин, теофиллин,рофлумиласт, арифло (циломиласт), СР-325,366, BY343, D-4396 (Sch-351591), AWD-12-281 (GW-842470),N-(3,5-дихлор-1-оксопиридин-4-ил)-4-дифторометокси-3-циклопропилметоксибензамид, NCS-613, пумафентин, (-)n-[(4aR,10bS)-9-этокси-1,2,3,4,4a,10b-гексагидро-8-метокси-2-метилбензо[s][1,6]нафтиридин 6-ил]-N,N-диизопропилбензамид, (R)-(+)-1-(4-бромбензил)-4-[(3-циклопентилокси)-4-метоксифенил]-2 пирролидон, 3-(циклопентилокси-4-метоксифенил)-1-(4-N'-[N-2-циано-S-метилизотиоуреидо]бензил)-2 пирролидон, цис-[4-циано-4-(3-циклопентилокси-4-метоксифенил)циклогексан-1-карбоновую кислоту], 2 карбометокси-4-циано-4-(3-циклопропилметокси-4-дифторометоксифенил)циклогексан-1-он, цис-[4-циано 4-(3-циклопропилметокси-4-дифторометоксифенил)циклогексан-1-ол], (R)-(+)-этил[4-(3-циклопентилокси 4-метоксифенил)пирролидин-2-илиден]ацетат, (S)-(-)-этил[4-(3-циклопентилокси-4-метоксифенил)пирролидин-2-илиден]ацетат, CDP840, Вау-198004, D-4418, PD-168787, Т-440, Т-2585, арофиллин, атизорам,V-11294A, С 1-1018, CDC-801, CDC-3052, D-22888, YM-58997, Z-15370, 9-циклопентил-5,6-дигидро-7 этил-3-(2-тиенил)-9 Н-пиразоло[3,4-с]-1,2,4-триазоло[4,3-а]пиридин и 9-циклопентил-5,6-дигидро-7-этил 3-(трет-бутил)-9H-пиразоло[3,4-с]-1,2,4-триазоло[4,3-а]пиридин, необязательно в виде их рацематов,энантиомеров или диастереомеров и необязательно в виде их фармакологически совместимых кислотноаддитивных солей, сольватов и(или) гидратов.- 18012320 Антагонисты LTD4 Антагонисты LTD4 предпочтительно выбраны из группы, включающей монтелукаст, 1-R)-(3-(2-(6,7 дифтор-2-хинолинил)этенил)фенил)-3-(2-(2-гидрокси-2-пропил)фенил)тио)метилциклопропануксусную кислоту, 1-1(R)-3(3-(2-(2,3-дихлортиено[3,2-b]пиридин-5-ил)-(Е)-этенил)фенил)-3-(2-(1-гидрокси-1-метилэтил)фенил)пропил)тио)метил)циклопропануксусную кислоту, пранлукаст, зафирлукаст, [2-2-(4-третбутил-2-тиазолил)-5-бензофуранил]оксиметил]фенил]уксусную кислоту, МСС-847 (ZD-3523), MN-001,MEN-91507 (LM-1507), VUF-5078, VUF-K-8707 и L-733321, необязательно в виде их рацематов, энантиомеров или диастереомеров, необязательно в виде их фармакологически совместимых кислотно-аддитивных солей, а также необязательно в виде их солей и производных, их сольватов и(или) гидратов. Ингибиторы EGFR-киназы Цетуксимаб, трастузумаб, ABX-EGF, Mab ICR-62, 4-[(3-хлор-4-фторфенил)амино]-6-[4-(морфолин 4-ил)-1-оксо-2-бутен-1-ил]амино-7-циклопропилметоксихиназолин, 4-[(R)-(1-фенилэтил)амино]-6-[4-(морфолин-4-ил)-1-оксо-2-бутен-1-ил]амино-7-циклопентилоксихиназолин, 4-[(3-хлор-4-фторфенил)амино]6-[4-R)-6-метил-2-оксоморфолин-4-ил)-1-оксо-2-бутен-1-ил]амино-7-[(S)-(тетрагидрофуран-3-ил)окси]хиназолин, 4-[(3-хлор-4-фторфенил)амино]-6-[2-S)-6-метил-2-оксоморфолин-4-ил)этокси]-7-метоксихиназолин, 4-[(3-хлор-4-фторфенил)амино]-6-(4-[N-(2-метоксиэтил)-N-метиламино]-1-оксо-2-бутен-1-ил амино)-7-циклопропилметоксихиназолин, 4-[(R)-(1-фенилэтил)амино]-6-(4-[N-(тетрагидропиран-4-ил)N-метиламино]-1-оксо-2-бутен-1-иламино)-7-циклопропилметоксихиназолин, 4-[(3-хлор-4-фторфенил) амино]-6-(4-[N-(2-метоксиэтил)-N-метиламино]-1-оксо-2-бутен-1-иламино)-7-циклопентилоксихиназолин,4-[(3-хлор-4-фторфенил)амино]-6-[4-(N,N-диметиламино)-1-оксо-2-бутен-1-ил]амино-7-[(R)-(тетрагидрофуран-2-ил)метокси]хиназолин, 4-[(3-этинилфенил)амино]-6,7-бис-(2-метоксиэтокси)хиназолин, 4-[(R)(1-фенилэтил)амино]-6-(4-гидроксифенил)-7 Н-пирроло[2,3-d]пиримидин, 3-циано-4-[(3-хлор-4-фторфенил) амино]-6-[4-(N,N-диметиламино)-1-оксо-2-бутен-1-ил]амино-7-этоксихинолин, 4-[(R)-(1-фенилэтил) амино]-6-[4-R)-6-метил-2-оксоморфолин-4-ил)-1-оксо-2-бутен-1-ил]амино-7-метоксихиназолин, 4-[(3 хлор-4-фторфенил)амино]-6-[4-(морфолин-4-ил)-1-оксо-2-бутен-1-ил]амино-7-[(тетрагидрофуран-2-ил) метокси]хиназолин, 4-[(3-этинилфенил)амино]-6-[4-(5,5-диметил-2-оксоморфолин-4-ил)-1-оксо-2-бутен-1 ил]аминохиназолин, 4-[(3-хлор-4-фторфенил)амино]-6-2-[4-(2-оксоморфолин-4-ил)пиперидин-1-ил]этокси-7-метоксихиназолин, 4-[(3-хлор-4-фторфенил)амино]-6-(транс-4-аминоциклогексан-1-илокси)-7-метоксихиназолин, 4-[(3-хлор-4-фторфенил)амино]-6-(транс-4-метансульфониламиноциклогексан-1-илокси)7-метоксихиназолин, 4-[(3-хлор-4-фторфенил)амино]-6-(тетрагидропиран-3-илокси)-7-метоксихиназолин,4-[(3-хлор-4-фторфенил)амино]-6-1-[(морфолин-4-ил)карбонил]пиперидин-4-илокси-7-метоксихиназолин,4-[(3-хлор-4-фторфенил)амино]-6-(пиперидин-3-илокси)-7-метоксихиназолин, 4-[(3-хлор-4-фторфенил)амино]-6-[1-(2-ацетиламиноэтил)пиперидин-4-илокси]-7-метоксихиназолин, 4-[(3-хлор-4-фторфенил)амино]6-(тетрагидропиран-4-илокси)-7-этоксихиназолин, 4-[(3-хлор-4-фторфенил)амино]-6-транс-4-[(морфолин 4-ил)карбониламино]циклогексан-1-илокси-7-метоксихиназолин, 4-[(3-хлор-4-фторфенил)амино]-6-1[(пиперидин-1-ил)карбонил]пиперидин-4-илокси-7-метоксихиназолин, 4-[(3-хлор-4-фторфенил)амино]6-(цис-4-N-[(морфолин-4-ил)карбонил]-N-метиламиноциклогексан-1-илокси)-7-метоксихиназолин, 4[(3-хлор-4-фторфенил)амино]-6-(транс-4-этансульфониламиноциклогексан-1-илокси)-7-метоксихиназолин,4-[(3-хлор-4-фторфенил)амино]-6-(1-метансульфонилпиперидин-4-илокси)-7-(2-метоксиэтокси)хиназолин,4-[(3-хлор-4-фторфенил)амино]-6-[1-(2-метоксиацетил)пиперидин-4-илокси]-7-(2-метоксиэтокси)хиназолин,4-[(3-этинилфенил)амино]-6-(тетрагидропиран-4-илокси]-7-метоксихиназолин, 4-[(3-хлор-4-фторфенил) амино]-6-(цис-4-N-[(пиперидин-1-ил)карбонил]-N-метиламиноциклогексан-1-илокси)-7-метоксихиназолин, 4-[(3-хлор-4-фторфенил)амино]-6-цис-4-[(морфолин-4-ил)карбониламино]циклогексан-1-илокси 7-метоксихиназолин, 4-[(3-хлор-4-фторфенил)амино]-6-1-[2-(2-оксопирролидин-1-ил)этил]пиперидин-4 илокси-7-метоксихиназолин, 4-[(3-этинилфенил)амино]-6-(1-ацетилпиперидин-4-илокси)-7-метоксихиназолин, 4-[(3-этинилфенил)амино]-6-(1-метилпиперидин-4-илокси)-7-метоксихиназолин, 4-[(3-этинилфенил)амино]-6-(1-метансульфонилпиперидин-4-илокси)-7-метоксихиназолин, 4-[(3-хлор-4-фторфенил) амино]-6-(1-метилпиперидин-4-илокси)-7-(2-метоксиэтокси)хиназолин, 4-[(3-этинилфенил)амино]-6-1[(морфолин-4-ил)карбонил]пиперидин-4-илокси-7-метоксихиназолин, 4-[(3-хлор-4-фторфенил)амино]-61-[(N-метил-N-2-метоксиэтиламино)карбонил]пиперидин-4-илокси-7-метоксихиназолин, 4-[(3-хлор-4 фторфенил)амино]-6-(1-этилпиперидин-4-илокси)-7-метоксихиназолин, 4-[(3-хлор-4-фторфенил)амино]6-[цис-4-(N-метансульфонил-N-метиламино)циклогексан-1-илокси]-7-метоксихиназолин, 4-[(3-хлор-4 фторфенил)амино]-6-[цис-4-(N-ацетил-N-метиламино)циклогексан-1-илокси]-7-метоксихиназолин, 4-[(3 хлор-4-фторфенил)амино]-6-(транс-4-метиламиноциклогексан-1-илокси)-7-метоксихиназолин, 4-[(3-хлор 4-фторфенил)амино]-6-[транс-4-(N-метансульфонил-N-метиламино)циклогексан-1-илокси]-7-метоксихиназолин, 4-[(3-хлор-4-фторфенил)амино]-6-(транс-4-диметиламиноциклогексан-1-илокси)-7-метоксихиназолин, 4-[(3-хлор-4-фторфенил)амино]-6-(транс-4-N-[(морфолин-4-ил)карбонил]-N-метиламиноциклогексан-1-илокси)-7-метоксихиназолин, 4-[(3-хлор-4-фторфенил)амино]-6-[2-(2,2-диметил-6-оксоморфолин-4-ил)этокси]-7-[(S)-(тетрагидрофуран-2-ил)метокси]хиназолин, 4-[(3-хлор-4-фторфенил)амино]-6(1-метансульфонилпиперидин-4-илокси)-7-метоксихиназолин, 4-[(3-хлор-4-фторфенил)амино]-6-(1-цианопиперидин-4-илокси)-7-метоксихиназолин и 4-[(3-хлор-4-фторфенил)амино]-6-1-[(2-метоксиэтил) карбонил]пиперидин-4-илокси-7-метоксихиназолин, необязательно в виде их рацематов, энантиомеров- 19012320 или диастереомеров, необязательно в виде их фармакологически совместимых кислотно-аддитивных солей, их сольватов и(или) гидратов. Кислотно-аддитивные соли могут быть солями из группы, включающей гидрохлорид, гидробромид,гидроиодид, гидросульфат, гидрофосфат, гидрометансульфонат, гидронитрат, гидромалеат, гидроацетат,гидробензоат, гидроцитрат, гидрофумарат, гидротартрат, гидрооксалат, гидросукцинат, гидробензоат и гидро-n-толуолсульфонат, предпочтительно гидрохлорид, гидробромид, гидросульфат, гидрофосфат,гидрофумарат и гидрометансульфонат. Более того, соединения могут быть из группы противоаллергических веществ, производными алкалоидов спорыньи, триптаном, антагонистами CGRP, V-ингибиторами фосфодиэстеразы необязательно в виде их рацематов, энантиомеров, диастереомеров и необязательно в виде их фармакологически совместимых кислотно-аддитивных солей, их сольватов и(или) гидратов. Примерами антиаллергических веществ служат двунатриевый кромолин, недокромил. Примерами производных алкалоидов служат дигидроэрготамин, эрготамин. Помимо этого вдыхаемые макромолекулы могут быть использованы в качестве фармакологически активных субстанций, как раскрывается в публикации EP 1003478. Для ингаляции возможно применять лекарственные средства, фармацевтические препараты и смеси лекарственных составов, включающие вышеуказанные фармакологически активные субстанции, равно как и их фармакологически активные соли, сложные эфиры и комбинации этих фармакологически активных субстанций, солей и сложных эфиров. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Распылитель (1) текучей среды (2), снабженный предпочтительно вставляемой и более предпочтительно сменной емкостью (3), содержащей текучую среду (2),счетным устройством (23) для подсчета операций распылителя (1) и(или) количества вставленных емкостей (3) и предпочтительно корпусной частью (18), которая может быть установлена на распылителе (1) или может сниматься с распылителя (1) для вставки и(или) замены емкости (3),отличающийся тем, что счетное устройство (23) или, по меньшей мере, первый счетчик (31) счетного устройства (23) для подсчета операций распылителя (1), в частности, установлен(о) на корпусной части (18) и выполнен(о) таким образом, что распылитель (1) запирается с целью предотвращения его дальнейших операций и(или) с целью предотвращения вынимания установленной емкости (3) или вставки новой емкости (3),если выполнено или превышено определенное количество операций распылителя (1) (первое запертое положение), и(или) счетное устройство (23) выполнено таким образом, что распылитель (1) запирается с целью предотвращения его дальнейших операций и(или) с целью предотвращения вынимания установленной емкости (3) или вставки новой емкости (3), если была осуществлена вставка определенного количества емкостей (3) или такое число было превышено и, если применимо, было выполнено или превышено определенное количество операций распылителя (1) с использованием установленной емкости (3) (второе запертое положение). 2. Распылитель по п.1, отличающийся тем, что в первом или во втором запертом положении защелкивающий элемент (8), в частности ключ распылителя (1), который должен быть задействован, чтобы запустить процесс доставки и(или) распыления текучей среды (2), является запертым. 3. Распылитель по п.1 или 2, отличающийся тем, что он имеет нагнетатель (5) давления и(или) приводную пружину (7), при этом создание напряженности нагнетателя (5) давления или приводной пружины (7) в первом или во втором запертом положении заблокировано. 4. Распылитель по одному из предыдущих пунктов, отличающийся тем, что корпусная часть (18),служащая для извлечения текучей среды, доставки текучей среды, повышения ее давления и(или) распыления, может быть повернута в одном направлении вращения, причем корпусная часть (18) в первом или втором запертом положении заблокирована от вращения в направлении вращения. 5. Распылитель (1) текучей среды (2), в частности, по одному из предыдущих пунктов, снабженный предпочтительно вставляемой и более предпочтительно сменной емкостью (3), содержащей текучую среду (2),счетным устройством (23) для подсчета операций распылителя (1) и(или) количества вставленных емкостей (3) и предпочтительно корпусной частью (18), которая может быть установлена на распылителе (1) или может сниматься с распылителя (1) для вставки и(или) замены емкости (3),причем во время извлечения текучей среды, доставки текучей среды, повышения ее давления и(или) распыления осуществляется предпочтительно осевое и(или) шагообразное перемещение емкости (3),отличающийся тем, что емкость (3) снабжена рабочим элементом (33) счетного устройства (23), позволяющим счетному устройству (23) регистрировать перемещение или положение емкости (3) и учиты- 20012320 вать это как операцию распылителя (1). 6. Распылитель по п.5, отличающийся тем, что рабочий элемент (33) установлен с возможностью вращения опосредовано или напрямую при помощи соединительного устройства (30), предпочтительно без возможности отсоединения, на емкости (3). 7. Распылитель по п.5 или 6, отличающийся тем, что рабочий элемент (33) имеет предпочтительно рычагообразную секцию, которая выступает в направлении перемещения емкости (3) или диагонально по отношению к ней и вступает в контакт по меньшей мере с одним счетным кольцом (34) счетного устройства (23) опосредовано или напрямую, так что при перемещении емкости (3) счетное кольцо (34) поворачивается на одно приращение или на одно учетное деление. 8. Распылитель по одному из пп.5-7, отличающийся тем, что он запирается, чтобы не допустить выполнения дальнейших операций и(или) чтобы не допустить вынимания используемой емкости (3) или вставки новой емкости (3), если было выполнено или превышено определенное количество операций распылителя (1) и(или) если была осуществлена вставка определенного числа емкостей (3) или такое число было превышено. 9. Распылитель по одному из предыдущих пунктов, отличающийся тем, что счетное устройство (23) и, в частности, распылитель (1) представляют собой устройство исключительно механического действия.
