Бытовой прибор для сушки белья и способ определения степени сухости белья, подвергаемого сушке в этом приборе

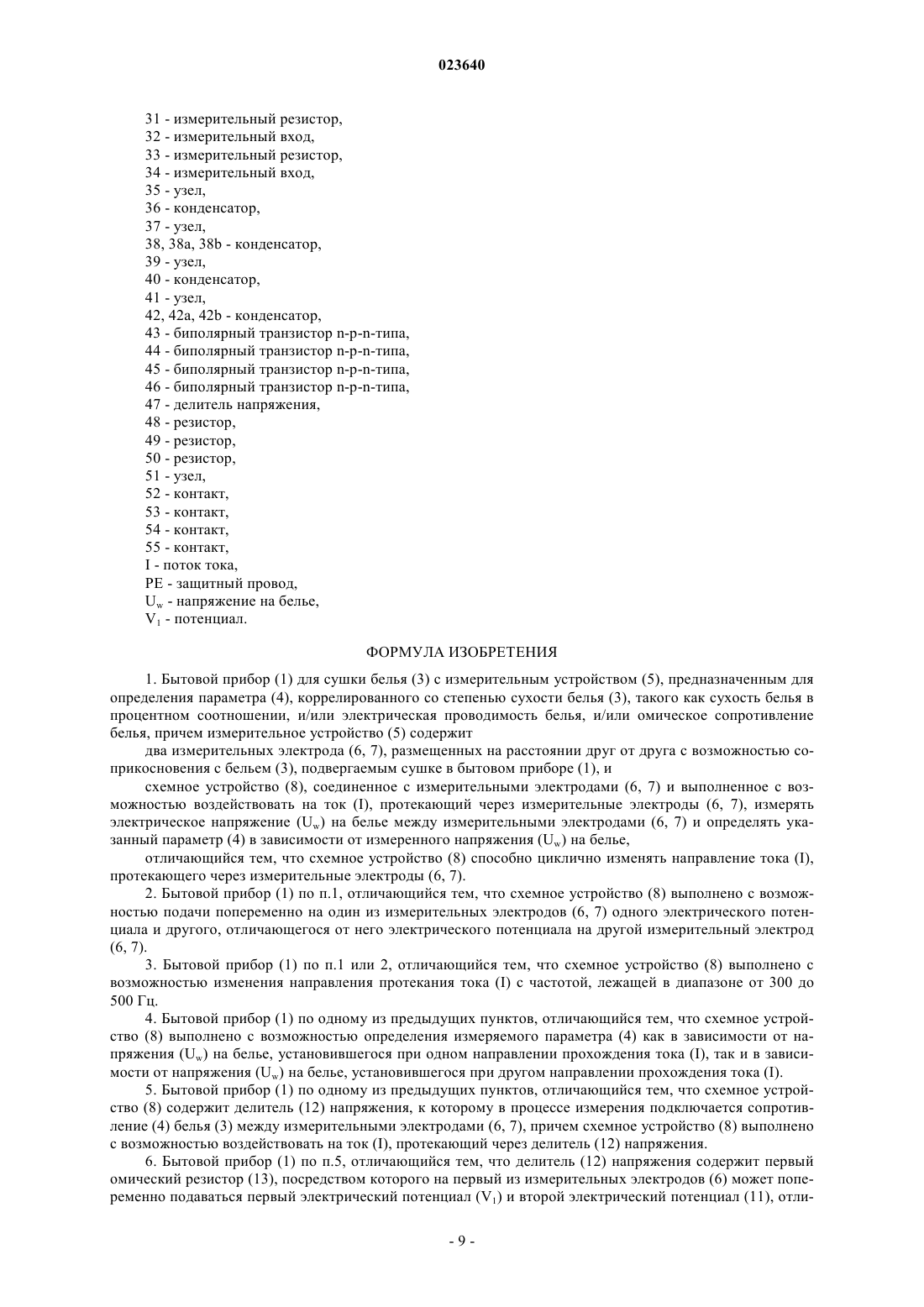

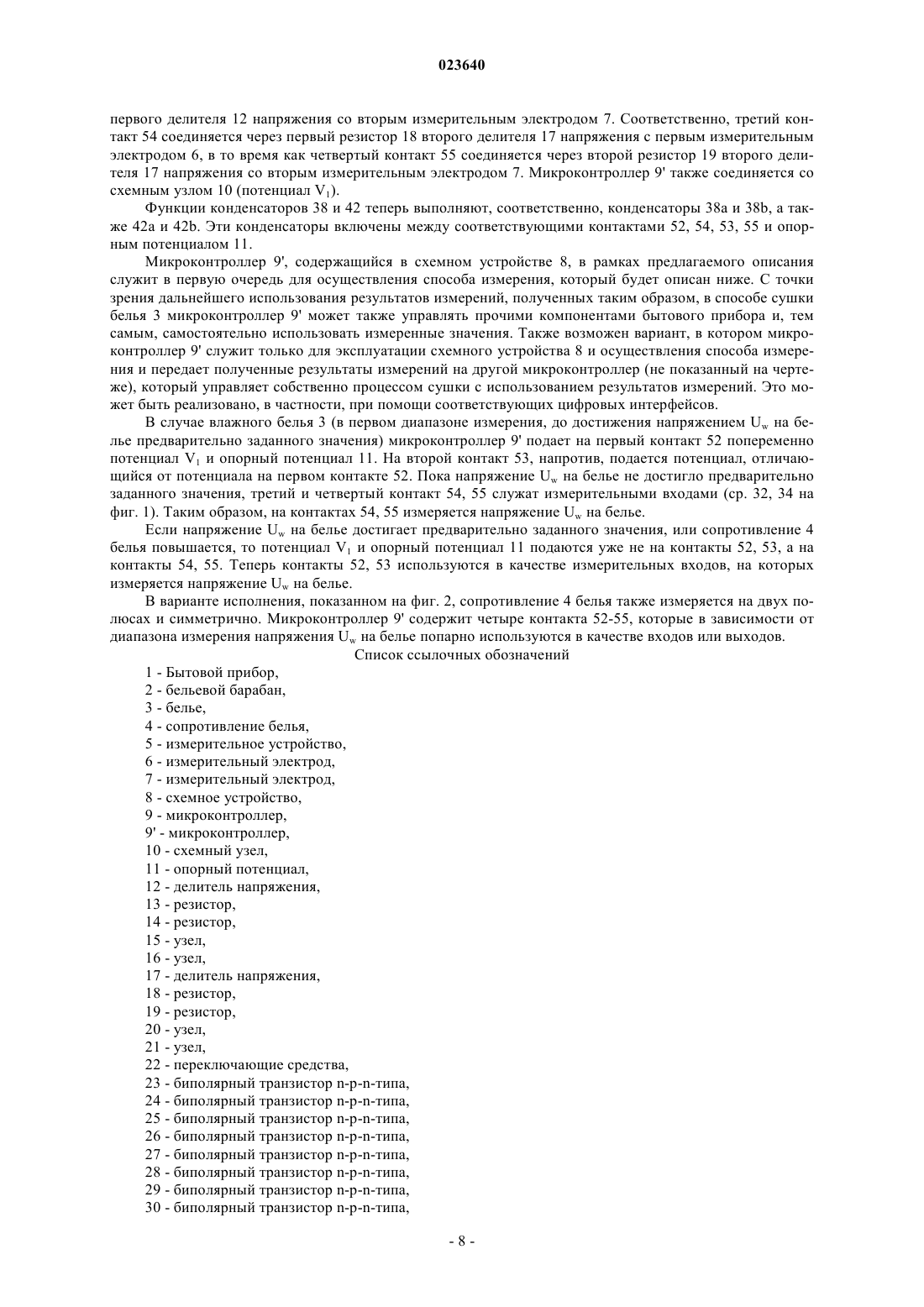

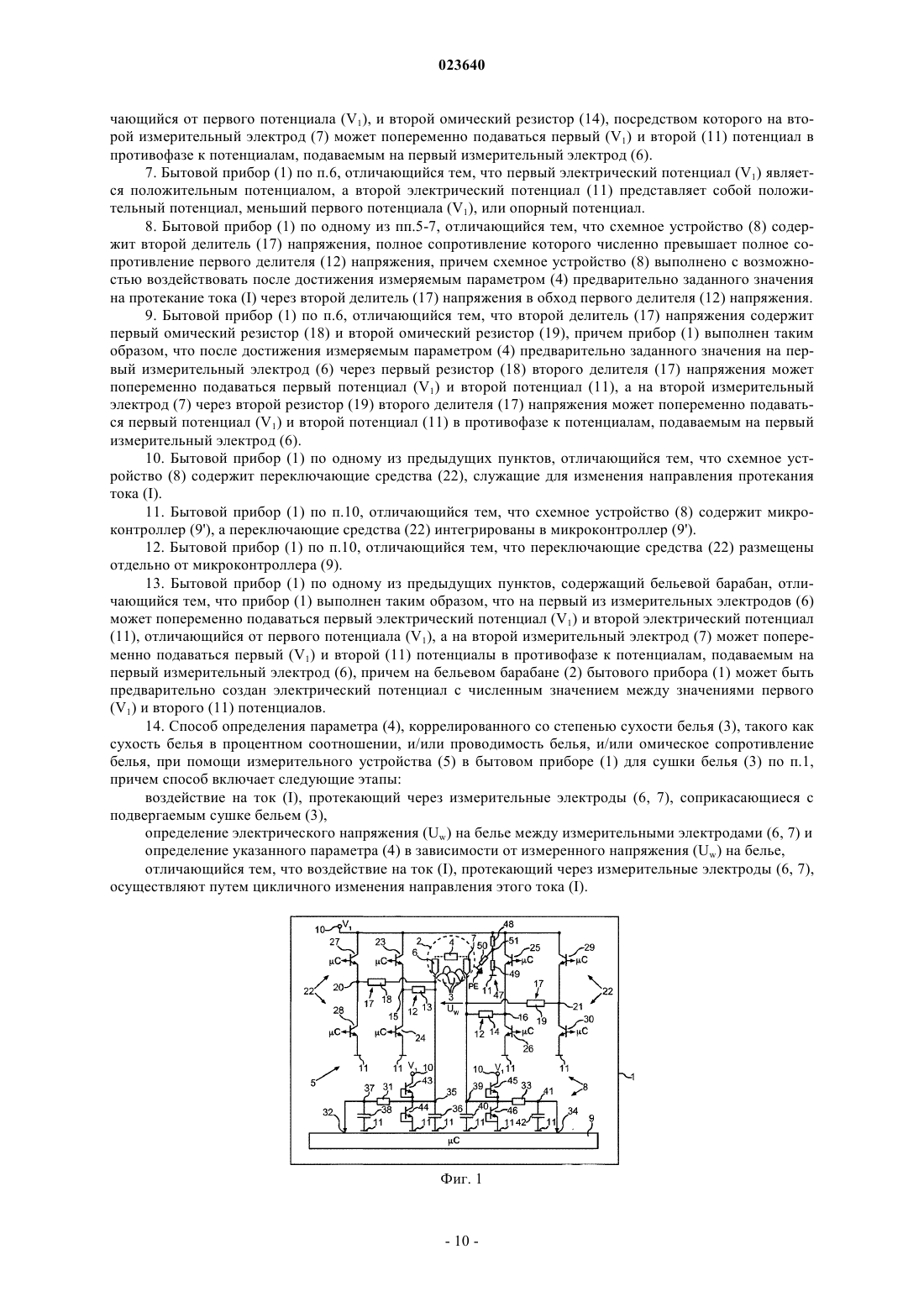

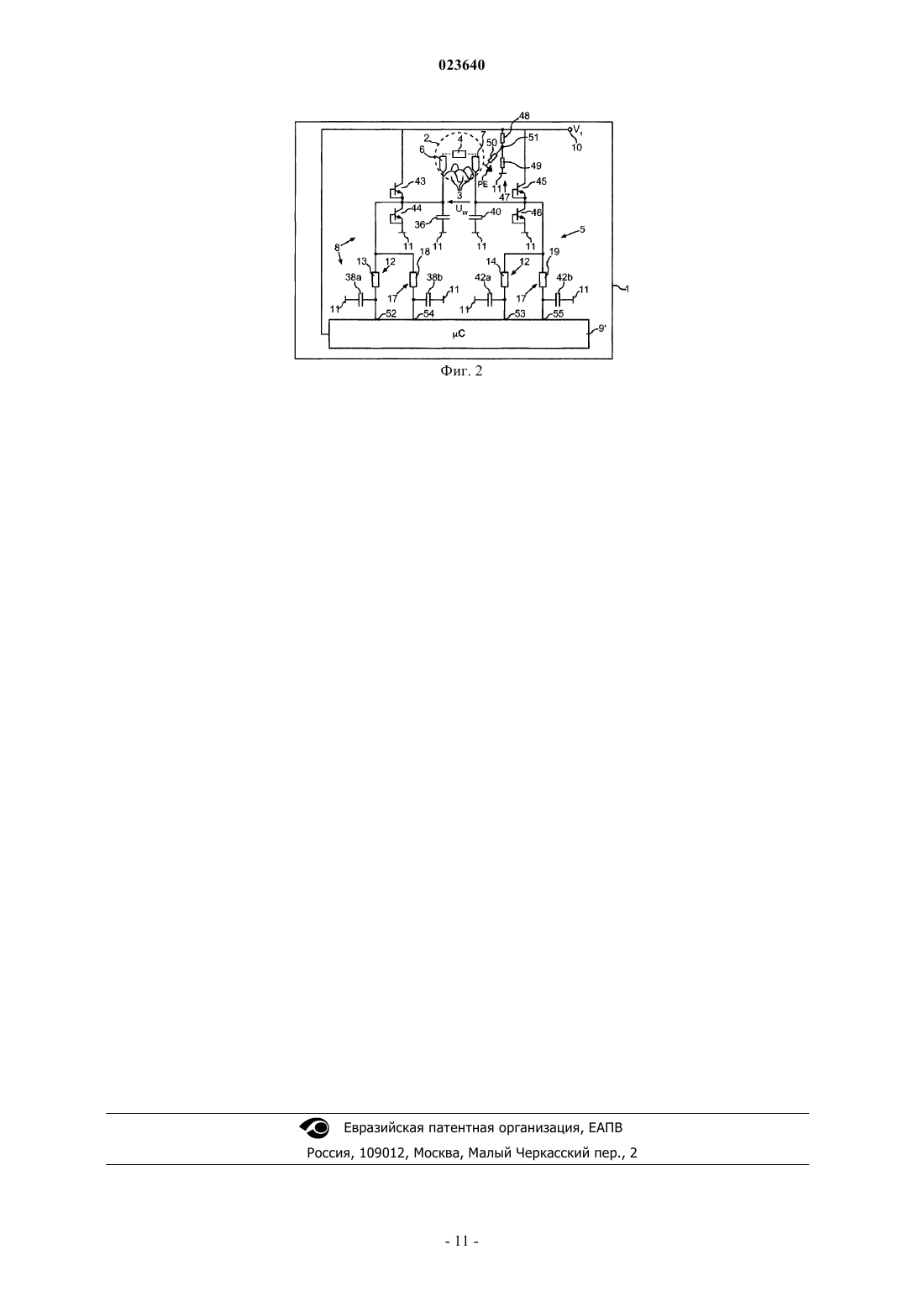

БЫТОВОЙ ПРИБОР ДЛЯ СУШКИ БЕЛЬЯ И СПОСОБ ОПРЕДЕЛЕНИЯ СТЕПЕНИ СУХОСТИ БЕЛЬЯ, ПОДВЕРГАЕМОГО СУШКЕ В ЭТОМ ПРИБОРЕ В бытовом приборе (1) для сушки белья (3) необходимо с особой достоверностью измерять моментальную степень сухости белья (3). Бытовой прибор (1) оснащается измерительным устройством (5), предназначенным для определения параметра (4), коррелированного со степенью сухости белья (3), такого как сухость белья в процентном соотношении и/или электрическая проводимость белья, и/или омическое сопротивление белья. Измерительное устройство (5) содержит два измерительных электрода (6, 7), расположенных на расстоянии друг от друга, и схемное устройство (8), соединенное с измерительными электродами (6, 7) и выполненное с возможностью воздействовать на ток (I), протекающий через измерительные электроды (6, 7),измерять электрическое напряжение (Uw) на белье между измерительными электродами (6, 7) и определять указанный параметр (4) в зависимости от измеренного напряжения (Uw) на белье. Направление тока (I), протекающего через измерительные электроды (6, 7), циклично изменяется. Таким образом, предотвращается возникновение гальванических эффектов на измерительных электродах (6, 7).(71)(73) Заявитель и патентовладелец: БСХ ХАУСГЕРЕТЕ ГМБХ (DE) Область техники Изобретение относится к бытовому прибору для сушки белья. Бытовой прибор содержит измерительное устройство, предназначенное для определения параметра, коррелированного со степенью сухости белья. Измерительное устройство содержит два измерительных электрода, размещенных на расстоянии друг от друга и расположенных в бытовом приборе таким образом, чтобы они при работе бытового прибора соприкасались с подлежащим сушке бельем. Кроме того, измерительное устройство содержит схемное устройство, соединенное с измерительными электродами. Схемное устройство может воздействовать на ток, протекающий через измерительные электроды, измерять электрическое напряжение на белье между измерительными электродами и определять измеряемый параметр в зависимости от измеренного напряжения на белье. Кроме того, изобретение относится к способу определения параметра,коррелированного со степенью сухости белья, при помощи измерительного устройства в указанном бытовом приборе для сушки белья. Уровень техники На уровне техники известны способы определения степени сухости белья в сушильной или стирально-сушильной машине. Таким образом, процесс сушки можно завершать тогда, когда белье будет высушено до заданной степени. В настоящее время существует потребность в измерении электрической проводимости или омического сопротивления белья. На основании полученной электрической проводимости можно сделать вывод о степени сухости белья; электрическая проводимость является мерой степени сухости. Справедливо отношение, согласно которому, чем меньше электрическая проводимость, то есть чем выше сопротивление белья, тем суше белье. Электрическую проводимость белья можно измерять, например, при помощи постоянного тока, который протекает через белье благодаря постоянному напряжению, приложенному к электродам. Недостаток этого способа заключается в том, что постоянный электрический ток может вызывать химические реакции и существует вероятность возникновения гальванических эффектов. Вследствие гальванических эффектов возникает поляризующее напряжение, которое зависит от степени сухости белья. Такое поляризующее напряжение искажает, по существу, измеренное значение сопротивления белья. Этот недостаток может быть устранен способом, описанным в патентной заявке ЕР 0942094 В 1. Этот способ предусматривает определение поляризующего напряжения между измерительными электродами и бельем и определение электрической проводимости белья с учетом этого поляризующего напряжения. Поляризующее напряжение вычитается из напряжения на белье. Этот способ также имеет недостаток, заключающийся в том, что между определением электрической проводимости и определением поляризующего напряжения должна быть выдержана пауза, во время которой ток, проходящий через белье, прекращается или, по меньшей мере, сильно снижается. Эта пауза может длиться до 10 с. Таким образом, быстрое определение степени сухости белья или определение текущей сухости белья невозможно. Раскрытие изобретения Задачей предлагаемого изобретения является разработка способа, который позволит определять текущую сухость белья в бытовом приборе такого типа, не допуская искажения результата поляризующим напряжением. Согласно изобретению эта задача решается бытовым прибором и способом с признаками, раскрываемыми в соответствующих независимых пунктах формулы изобретения. Выгодные варианты исполнения изобретения раскрываются в зависимых пунктах формулы и в нижеследующем описании. Бытовой прибор, описываемый изобретением, предназначен для сушки белья. Он содержит измерительное устройство, которое служит для определения параметра, коррелированного со степенью сухости белья, такого как сухость белья в процентном отношении, и/или электрическая проводимость белья,и/или омическое сопротивление белья. Измерительное устройство содержит два измерительных электрода, расположенных на расстоянии друг от друга. При работе бытового прибора измерительные электроды могут соприкасаться с бельем, подвергаемым сушке в бытовом приборе. Кроме того, измерительное устройство содержит электронное схемное устройство, соединенное с измерительными электродами. Схемное устройство выполнено таким образом, чтобы оно было способно инициировать прохождение тока между измерительными электродами, измерять электрическое напряжение на белье между измерительными электродами и определять указанный параметр в зависимости от измеренного напряжения на белье. Схемное устройство способно циклично (в частности, периодически) изменять при работе бытового прибора направление тока, протекающего через измерительные электроды. Согласно изобретению эффект достигается за счет того, что через измерительные электроды в отличие от уровня техники пропускается своего рода переменный ток, а не простой постоянный ток. В частности, направление тока циклично изменяется. Таким образом, становится возможным определять измеряемый параметр с высокой точностью, не искажая его гальваническими эффектами. В частности, изменение направления тока позволяет предотвратить возникновение поляризующего напряжения между бельем и измерительными электродами. В отличие от способа, описываемого патентной заявкой ЕР 0942094 В 1, в данном случае не требуется определять поляризующее напряжение, а измеряемый параметр более не требуется корректировать. В отличие от уровня техники в данном случае не требуется ждать истечения паузы и можно быстро определять измеряемый параметр. Таким образом, можно опре-1 023640 делять моментальное значение измеряемого параметра. Таким образом, при помощи измерительного устройства определяется параметр, коррелированный со степенью сухости белья. В качестве измеряемого параметра может определяться сухость белья (например, в процентном отношении), и/или электрическая проводимость белья, и/или омическое сопротивление белья. В качестве дополнения или альтернативы измеряемым параметром можно также считать напряжение на белье. Изменение направления тока, протекающего через измерительные электроды, может осуществляться различными способами. Например, оно может быть реализовано следующим образом: попеременно на один из измерительных электродов подается один электрический потенциал, а другой отличающийся от него электрический потенциал подается на другой измерительный электрод. Это означает, что в определенный момент времени к одному из электродов будет приложен менее высокий потенциал, в то время как к другому измерительному прибору будет приложен более высокий потенциал. Эти потенциалы могут циклично сменять друг друга, в результате чего полярность напряжения на электродах будет, соответственно, циклично изменяться. Таким образом, с минимальными техническими затратами можно получить прямоугольное, периодически изменяющееся электрическое напряжение между измерительными электродами и создать прямоугольный, периодически изменяющийся ток. Кроме того, такой способ позволяет предотвратить возникновение поляризующего напряжения между измерительными электродами и бельем. В частности, в этом варианте исполнения указанный параметр измеряется на двух полюсах и электрически симметрично, поскольку электрические потенциалы, прилагаемые к измерительным электродам, циклично сменяют друг друга или изменяют полярность. Как уже говорилось, направление тока, протекающего через измерительные электроды, может периодически изменяться. Например, схемное устройство может быть выполнено с возможностью изменения направления тока с частотой, лежащей в диапазоне от 300 до 500 Гц. Эта частота может составлять,например, 400 Гц. Таким образом, длительность импульса напряжения или тока будет относительно невелика, что позволит свести к минимуму эффект гальванизации на измерительных электродах. Кроме того, это позволит относительно быстро (в частности, за несколько миллисекунд) измерять электрическую проводимость. В частности, схемное устройство определяет указанный параметр в зависимости от электрического напряжения на белье, установившегося при прохождении электрического тока через белье между двумя измерительными электродами. В одном из вариантов исполнения для определения измеряемого параметра используется два различных значения напряжения на белье, то есть значения напряжения на белье для одного и для второго направления тока. Таким образом, в этом варианте исполнения напряжение на белье измеряется для обоих направлений тока, а измеряемый параметр определяется в зависимости от двух значений напряжения на белье. Таким образом, можно дополнительно повысить точность измерения измеряемого параметра. В частности, это позволит свести, по существу, к нулю влияние гальванических эффектов (возможно, еще возникающих) на определение измеряемого параметра. В идеальном случае напряжение на белье для тока, протекающего в обоих направлениях, будет численно равным. Если имеет место разность между напряжением на белье при одном направлении тока и напряжением на белье при другом направлении тока, то это означает, что между измерительными электродами образовались паразитные элементы (например, паразитные источники напряжения), обусловленные гальваническими эффектами. Таким образом, для определения указанного параметра можно использовать среднее значение,полученное из значений напряжения на белье для одного направления тока и для другого направления тока. Это позволяет определять указанный параметр с максимальной точностью. В одном из вариантов исполнения схемное устройство содержит делитель напряжения, к которому в процессе измерения подключается омическое сопротивление белья между измерительными электродами. В этом варианте исполнения воздействуют на ток, протекающий через этот делитель напряжения. Благодаря применению делителя напряжения можно определить напряжение на белье с минимальными затратами и максимальной точностью. Делитель напряжения может содержать первый омический резистор и второй омический резистор. Через первый резистор на первый из измерительных электродов может попеременно подаваться первый электрический потенциал и второй электрический потенциал, отличающийся от первого потенциала. Через второй резистор, напротив, на второй измерительный электрод может попеременно подаваться первый электрический потенциал и второй электрический потенциал (в противофазе к потенциалам, подаваемым на первый измерительный электрод). Это означает, что электрический потенциал на втором измерительном электроде в каждый момент времени будет отличаться от первого измерительного электрода. Таким образом, в определенный момент времени на первом измерительном электроде может иметь место первый электрический потенциал, а на втором электроде - второй потенциал. В следующий момент времени, напротив, на первом измерительном электроде может иметь место второй электрический потенциал, а на втором электроде - первый потенциал. В этом варианте исполнения омическое сопротивление белья включено последовательно с первым и вторым резистором, и на этой последовательной схеме имеет место электрическое напряжение, равное разности между первым и вторым потенциалом. Это позволяет добиться симметричного прохождения тока через измерительные электроды, причем сила тока будет одинакова для обоих направлений прохождения тока. Именно это позволяет предотвратить возникновение гальванических эффектов. Предпочтительно первый электрический потенциал является положительным потенциалом. Например, первый потенциал может составлять от 3 до 7 В, в частности 5 В. Второй электрический потенциал,предпочтительно, представляет собой положительный потенциал, меньший первого потенциала, или опорный потенциал (массу), в частности, потенциал 0 В. Таким образом, для создания прямоугольного переменного напряжения требуется только положительный потенциал; схемное устройство обходится без отрицательного потенциала, в частности потенциала, отрицательного относительно опорного потенциала. Таким образом, отпадает необходимость в создании отрицательного потенциала и устраняются сопряженные с этим трудности, в частности, наличие дополнительных конструктивных элементов и связанные с этим затраты. Схемное устройство может также содержать второй делитель напряжения, отличающийся от первого делителя напряжения. Второй делитель напряжения может иметь полное сопротивление, численно превышающее полное сопротивление первого делителя напряжения. Схемное устройство может быть выполнено таким образом, чтобы после достижения измеряемым параметром предварительно заданного значения ток направлялся в обход первого делителя напряжения, то есть в обход резисторов первого делителя напряжения, через второй делитель напряжения. Второй делитель напряжения также может охватывать сопротивление белья. Такой способ позволяет, по существу, увеличить диапазон измерения измеряемого параметра. В основе этого варианта исполнения лежит тот факт, что омическое сопротивление белья во время процесса сушки постоянно увеличивается. Таким образом, увеличивается и амплитуда напряжения на белье, измеряемого между измерительными электродами. Если после достижения измеряемым параметром (например, сопротивлением белья) предварительно заданного значения ток будет направляться через второй делитель напряжения, имеющий большее омическое сопротивление по сравнению с первым делителем напряжения, то частичное напряжение (напряжение на белье), снимаемое на измерительных электродах, будет уменьшаться. Таким образом, амплитуда напряжения на белье останется в определенном диапазоне, и для оценки напряжения на белье можно будет применять микроконтроллер, который может измерять напряжение на белье в ограниченном диапазоне. Этот вариант исполнения выгоден еще и тем, что напряжение на белье между измерительными электродами может измеряться с повышенным разрешением и, тем самым, с максимальной точностью. Второй делитель напряжения может также содержать два омических сопротивления, в частности первый резистор и второй резистор. После достижения измеряемым параметром предварительно заданного значения на первый измерительный электрод через первый резистор второго делителя напряжения может попеременно подаваться первый потенциал и второй потенциал, в то время как на второй измерительный электрод (в противофазе к потенциалам, подаваемым на первый измерительный электрод) через второй резистор второго делителя напряжения может попеременно подаваться первый потенциал и второй потенциал. Предпочтительно номиналы резисторов второго делителя напряжения превышают номиналы резисторов первого делителя напряжения. В особенно выгодном варианте схемное устройство содержит переключающие элементы (средства),служащие для изменения направления прохождения тока. Это позволяет без особых затрат изменять направление тока, проходящего через измерительные электроды. Переключающие элементы могут переключаться, например, между первым переключающим состоянием, в котором они подают на первый измерительный электрод первый потенциал, а на второй измерительный электрод - второй потенциал, и вторым переключающим состоянием, в котором они подают на первый измерительный электрод второй потенциал, а на второй измерительный электрод - первый потенциал. Таким образом, в первом переключающем состоянии переключающих элементов ток движется в одном направлении, а во втором переключающем состоянии переключающих элементов - в другом направлении. Переключающие элементы могут быть выполнены, по существу, в двух различных вариантах. Схемное устройство может содержать микроконтроллер, а переключающие элементы могут быть интегрированы в микроконтроллер. Если переключающие элементы не будут интегрированы в микроконтроллер, то их придется выполнять в виде внешних переключающих элементов. В этом случае можно использовать стандартный компонент (в частности, микроконтроллер), не применяя дополнительные элементы, отделенные от микроконтроллера, в частности отдельные транзисторы и т.п. Таким образом,схемное устройство обходится, по существу, очень малым количеством компонентов и, соответственно,может быть сделано компактным; в частности, это позволяет экономить ценное монтажное пространство внутри бытового прибора. В альтернативном варианте исполнения переключающие элементы отделены от микроконтроллера схемного устройства. В этом случае переключающие элементы могут содержать, например, электрические переключатели, в частности транзисторы. Предпочтительно применяются биполярные транзисторы. Например, переключающие элементы могут содержать следующие электрические переключатели: первый переключатель, посредством которого на первый измерительный электрод через первый резистор первого делителя напряжения может подаваться первый электрический потенциал, и/или второй переключатель, посредством которого на первый измерительный электрод через первый ре-3 023640 зистор первого делителя напряжения может подаваться второй потенциал, в частности опорный потенциал, и/или третий переключатель, посредством которого на второй измерительный электрод через второй резистор первого делителя напряжения может подаваться первый потенциал, и/или четвертый переключатель, посредством которого на второй измерительный электрод через второй резистор первого делителя напряжения может подаваться второй потенциал, и/или пятый переключатель, посредством которого на первый измерительный электрод через первый резистор второго делителя напряжения может подаваться первый потенциал, и/или шестой переключатель, посредством которого на первый измерительный электрод через первый резистор второго делителя напряжения может подаваться второй потенциал, и/или седьмой переключатель, посредством которого на второй измерительный электрод через второй резистор второго делителя напряжения может подаваться первый потенциал, и/или восьмой переключатель, посредством которого на второй измерительный электрод через второй резистор второго делителя напряжения может подаваться второй потенциал. Применение отдельных переключающих элементов выгодно тем, что отсутствует необходимость в производительном микроконтроллере; схемное устройство обходится простым микроконтроллером, который должен только подавать цифровые управляющие сигналы, активизирующие переключающие элементы. Микроконтроллер, предусмотренный в рамках предпочтительных вариантов исполнения изобретения, служит, в первую очередь, для осуществления способа измерения согласно изобретению. С точки зрения дальнейшего использования результатов измерения, полученных таким способом, в способе сушки белья микроконтроллер может, при необходимости, управлять и другими компонентами бытового прибора и, тем самым, самостоятельно использовать измеренные значения. Также возможен вариант, в котором микроконтроллер служит только для эксплуатации схемного устройства и осуществления способа измерения и передает полученные результаты измерений на другой микроконтроллер, который управляет собственно процессом сушки с использованием результатов измерений. Это может быть реализовано, в частности, при помощи соответствующих цифровых интерфейсов. Оба измерительных электрода могут быть расположены, например, в бельевом барабане бытового прибора, предназначенном для укладки белья. В принципе, одним из измерительных электродов может служить сам бельевой барабан. Тем не менее, чтобы обеспечить симметричное прохождение тока через измерительные электроды, оба измерительных электрода предпочтительно представляют собой отдельные компоненты, не входящие в состав бельевого барабана. Предпочтительно измерительные электроды расположены на бельевом барабане таким образом, чтобы они были электрически изолированы друг от друга. Как правило, бельевой барабан бытового прибора накоротко замкнут с защитным проводником, то есть проводником электрической сети, служащим для безопасности. Электрическое соединение может быть реализовано, например, через опору, на которую барабан опирается с возможностью вращения. Если бельевой барабан электрически соединен с защитным проводником, то в одном из вариантов исполнения на бельевом барабане бытового прибора может быть предварительно создан электрический потенциал с численным значением между значениями первого и второго потенциалов. Таким образом, предотвращается протекание несимметричного тока утечки (также называемого "биотоком") через бельевой барабан и защитный проводник к массе. Таким образом, защитный проводник не оказывает отрицательного влияния на измерение напряжения на белье. Этот потенциал равен среднему значению, полученному из первого и второго потенциалов. Кроме того, согласно изобретению разработан способ определения в бытовом приборе параметра,коррелированного с сухостью белья, такого как сухость белья в процентном соотношении, и/или электрическая проводимость белья, и/или омическое сопротивление белья, при помощи измерительного устройства. В бытовом приборе производится сушка белья. Между двумя измерительными электродами,размещенными на расстоянии друг от друга, пропускается электрический ток. Между измерительными электродами измеряется электрическое напряжение на белье, а указанный параметр определяется в зависимости от измеренного напряжения на белье. Направление тока, проходящего через измерительные электроды, циклично изменяется. Перечисленные выше предпочтительные варианты исполнения бытового прибора, описываемого изобретением, а также их преимущества в равной степени относятся к способу, описываемому изобретением, и наоборот. Прочие признаки изобретения следуют из пунктов формулы изобретения, фигур и приведенного ниже описания этих фигур. Все признаки и комбинации признаков как упомянутые выше, так и раскрываемые ниже при описании фигур, и/или признаки и комбинации признаков, показанные только на фигурах, могут применяться не только в указанных комбинациях, но и в иных сочетаниях, а также по отдельности, не выходя за рамки защищаемого объема изобретения. Краткое описание чертежей Изобретение детально рассматривается ниже на основании некоторых предпочтительных вариантов исполнения с учетом прилагаемых фигур, на которых изображено на фиг. 1 - схематичное и в высшей степени абстрактное представление бытового прибора согласно первому варианту исполнения; на фиг. 2 - схематичное и в высшей степени абстрактное представление бытового прибора согласно второму варианту исполнения. Осуществление изобретения Одинаковые элементы и элементы с одинаковой функциональностью имеют одинаковые обозначения на фигурах. Бытовой прибор 1, представленный на фиг. 1, в данном варианте исполнения является сушильной машиной. Бытовой прибор 1 содержит барабан 2, в который укладывается белье 3. Белье 3 сушится в бытовом приборе 1. Барабан 2 для белья может быть установлен в бытовом приборе, например, горизонтально, то есть он может вращаться вокруг горизонтальной оси вращения. Барабан 2 для белья может быть электрически соединен с защитным проводником РЕ. Белье 3 имеет омическое сопротивление, которое на фиг. 1 схематично обозначено элементом 4. Таким образом, сопротивление 4 белья является не компонентом схемы, а электрическим сопротивлением белья 3. Влажное белье 3 имеет низкое сопротивление 4. Справедливо отношение, согласно которому,чем суше белье 3, тем выше сопротивление 4 белья. Сопротивление 4 белья обратно пропорционально проводимости белья 3. Теперь рассмотрим определение сопротивления 4 белья, которое служит мерой степени сухости белья 3. С этой целью в бытовом приборе 1 установлено измерительное устройство 5, которое содержит два измерительных электрода, в частности первый измерительный электрод 6 и второй измерительный электрод 7. Измерительные электроды 6, 7 установлены в барабане 2 для белья, в частности, там, где они электрически изолированы друг от друга. Измерительные электроды 6, 7 расположены на некотором удалении друг от друга, например на двух противоположных сторонах барабана 2 для белья. Измерительные электроды 6, 7 могут быть установлены, например, на обечайке барабана 2 для белья на линии его диаметра. При работе бытового прибора 1 измерительные электроды 6, 7 соприкасаются с бельем 3, в результате чего сопротивление 4 белья соединяется с измерительными электродами. Можно сказать, что сопротивление 4 белья электрически включается между измерительными электродами 6, 7. Измерительные электроды 6, 7 электрически соединены со схемным устройством 8, которое служит для определения сопротивления 4 белья и, тем самым, степени сухости белья 3. Схемное устройство 8 содержит микроконтроллер 9, выполняющий функции управляющего устройства. Схемное устройство 8 содержит также схемный узел 10, на котором создается положительный электрический потенциал V1. Потенциал V1 может составлять, например, 5 В. Таким образом, на схемном узле 10 создается постоянное электрическое напряжение 5 В, взятое, в частности, относительно опорного потенциала 11 (массы). Микроконтроллер 9, содержащийся в схемном устройстве 8, в рамках предлагаемого описания служит в первую очередь для осуществления способа измерения, который будет описан ниже. С точки зрения дальнейшего использования результатов измерений, полученных таким образом, в способе сушки белья 3 микроконтроллер 9 может также управлять прочими компонентами бытового прибора и, тем самым, самостоятельно использовать измеренные значения. Также возможен вариант, в котором микроконтроллер 9 служит только для эксплуатации схемного устройства 8 и осуществления способа измерения и передает полученные результаты измерений на другой микроконтроллер (непоказанный на чертеже), который управляет собственно процессом сушки с использованием результатов измерений. Это может быть реализовано, в частности, при помощи соответствующих цифровых интерфейсов. Схемное устройство 8 содержит первый делитель 12 напряжения, в состав которого входит два омических сопротивления, а именно первый резистор 13 и второй резистор 14. Через первый резистор 13 первый измерительный электрод 6 соединяется с узлом 15, на который попеременно подается потенциалV1 и опорный потенциал 11. Через второй резистор 14, напротив, второй измерительный электрод 7 соединяется с узлом 16, на который также попеременно подается потенциал V1 и опорный потенциал 11, в частности, в противофазе узлу 15. Схемное устройство 8 содержит также второй делитель 17 напряжения, в состав которого входит два омических сопротивления, а именно первый резистор 18 и второй резистор 19. Первый измерительный электрод 6 соединяется через первый резистор 18 второго делителя 17 напряжения с узлом 20. На узел 20 может попеременно подаваться потенциал V1 и опорный потенциал 11. Соответственно, второй измерительный электрод 7 соединяется через второй резистор 19 второго делителя 17 напряжения с узлом 21. На узел 21 может попеременно подаваться потенциал V1 и опорный потенциал 11, в частности, в противофазе узлу 20. Таким образом, в первом делителе 12 напряжения образуется последовательное включение резисторов 13, 14 и сопротивления 4 белья. Если теперь измерить электрическое напряжение Uw на белье между измерительными электродами 6, 7, то можно будет определить сопротивление 4 белья, а на основании этого сопротивления - степень сухости белья 3. Аналогичным образом во втором делителе 17 напряжения образуется последовательное включение резисторов 18, 19 и сопротивления 4 белья. Схемное устройство 8 содержит также переключающие средства 22, при помощи которых узлы 15,-5 023640 16, 20 и 21 могут электрически соединяться с потенциалом V1 и опорным потенциалом 11. Переключающие средства 22 включают первый биполярный транзистор 23 n-p-n-типа, эмиттер которого соединен с узлом 15, а коллектор - со схемным узлом 10. База транзистора 23 соединена с микроконтроллером 9. Второй биполярный транзистор 24 n-p-n-типа может соединять узел 15 с опорным потенциалом 11: коллектор второго биполярного транзистора 24 соединяется с узлом 15, в то время как эмиттер соединяется с опорным потенциалом 11. База также соединяется с микроконтроллером 9. Переключающие средства 22 включают также третий биполярный транзистор 25 n-p-n-типа, коллектор которого соединен со схемным узлом 10, а эмиттер - с узлом 16. База третьего биполярного транзистора 25 также соединена с микроконтроллером 9. Четвертый биполярный транзистор 26 n-p-n-типа может соединять узел 16 с опорным потенциалом 11; эмиттер соединяется с опорным потенциалом 11, в то время как коллектор соединяется с узлом 16. Переключающие средства 22 включают также пятый биполярный транзистор 27 n-p-n-типа, посредством которого узел 20 может соединяться со схемным узлом 10. Эмиттер биполярного транзистора 27 соединяется с узлом 20, а коллектор - со схемным узлом 10. База соединяется с микроконтроллером 9. Узел 20 может соединяться шестым биполярным транзистором 28 n-p-n-типа с опорным потенциалом 11. Эмиттер биполярного транзистора 28 соединяется с опорным потенциалом 11, в то время как его коллектор соединяется с узлом 20. База соединяется с микроконтроллером 9. При помощи седьмого биполярного транзистора 29 n-p-n-типа узел 21 может электрически соединяться со схемным узлом 10. В частности,коллектор биполярного транзистора 29 соединяется со схемным узлом 10, а его эмиттер - с узлом 21. База этого транзистора соединяется с микроконтроллером 9. Наконец, узел 21 посредством восьмого биполярного транзистора 30 n-p-n-типа соединяется с опорным потенциалом 11. Коллектор биполярного транзистора 30 соединяется с узлом 21, а эмиттер - с опорным потенциалом 11. Биполярные транзисторы 23-30 активизируются микроконтроллером 9. Как уже говорилось, микроконтроллер 9 может определять электрическое напряжение Uw на белье 3. С этой целью первый измерительный электрод 6 соединяется через омическое сопротивление 31 с измерительным входом 32 микроконтроллера 9. Соответственно, второй измерительный электрод 7 соединяется через еще одно омическое сопротивление 33 со вторым измерительным входом 34 микроконтроллера 9. Узел 35, расположенный между измерительным сопротивлением 31 и первым измерительным электродом 6, соединяется через конденсатор 36 с опорным потенциалом 11. Кроме того, узел 37, расположенный между измерительным сопротивлением 31 и первым измерительным входом 32, соединяется через конденсатор 38 с опорным потенциалом 11. Соответственно, узел 39, расположенный между вторым измерительным электродом 7 и измерительным сопротивлением 33, соединяется через конденсатор 40 с опорным потенциалом 11. Узел 41, расположенный между измерительным сопротивлением 33 и вторым измерительным входом 34, соединяется через конденсатор 42 с опорным потенциалом 11. Таким образом, микроконтроллер 9 измеряет напряжения на конденсаторах 38 и 42 и может сделать вывод о напряжении Uw на белье. Точнее говоря, микроконтроллер 9 измеряет потенциалы на узлах 37 и 41, разность которых является мерой напряжения Uw на белье. В зависимости от напряжения Uw на белье можно, в свою очередь, определить сопротивление 4 белья и, тем самым, степень сухости белья 3, например с помощью заданной таблицы. Кроме того, в схемном устройстве 8 предусмотрены защитные элементы, в частности, в виде биполярных транзисторов 43-46 n-p-n-типа. Биполярные транзисторы 43-46 предназначены для ограничения электрических потенциалов, возникающих на измерительных электродах 6, 7. Соответствующие базы биполярных транзисторов 43-46 электрически соединены накоротко с соответствующим эмиттером. Коллектор биполярного транзистора 43 соединен со схемным узлом 10, на который подается потенциалV1. Эмиттер этого биполярного транзистора 43 соединен с узлом 35. Узел 35 также соединен с коллектором биполярного транзистора 44, а эмиттер биполярного транзистора 44 соединен с опорным потенциалом 11. Аналогичным образом (то есть симметрично) узел 39 соединен с эмиттером биполярного транзистора 45 и с коллектором биполярного транзистора 46. Коллектор биполярного транзистора 45 соединен со схемным узлом 10, в то время как эмиттер биполярного транзистора 46 соединен с опорным потенциалом 11. Теперь подробнее рассмотрим принцип действия измерительного устройства 5 при работе бытового прибора 1. При работе бытового прибора 1 микроконтроллер 9 определяет сопротивление 4 белья и, тем самым, степень сухости белья 3. Таким образом, он может рассчитать время, необходимое для надлежащего завершения процесса сушки. То есть процесс сушки завершается тогда, когда белье 3 высушено. Если белье 3 влажное или сопротивление 4 белья невелико, микроконтроллер 9 активизирует биполярные транзисторы 23-26 таким образом, чтобы на узле 15 попеременно имел место положительный потенциал V1 и опорный потенциал 11, в то время как на узле 16 попеременно имел бы место потенциалV1 или 11, отличающийся от потенциала на узле 15. Такая смена полярности происходит, например, с частотой 400 Гц. Таким образом, через измерительные электроды 6, 7 и, тем самым, через белье 3 протекает постоянный ток I, направление которого постоянно изменяется. Такое изменение направления происходит благодаря периодическому изменению полярности потенциалов V1 и 11 на узлах 15 и 16. Можно сказать, что ток I представляет собой симметричный прямоугольный ток. Когда направление тока I, протекающего через измерительные электроды 6, 7, постоянно изменяется, микроконтроллер 9 определяет амплитуду напряжения Uw на белье, в частности на измерительных входах 32, 34. Эта амплитуда напряжения Uw на белье может слегка варьироваться в зависимости от того,в каком направлении протекает ток I. Такое небольшое изменение амплитуды можно объяснить возможными гальваническими эффектами внутри барабана 2 для белья. Впрочем, микроконтроллер 9 определяет амплитуду напряжения Uw на белье как для первого направления тока I, так и для другого направления тока I. Микроконтроллер 9 может усреднить эти амплитуды и использовать среднее значение амплитуд для определения сопротивления 4 белья. В результате возможное поляризующее напряжение вообще не влияет на точность определения сопротивления 4 белья. Подобное измерение разности позволяет определять степень сухости белья 3 с максимальной точностью. Таким образом, при влажном белье 3 ток проходит только через первый делитель 12 напряжения, в то время как биполярные транзисторы 27-30 не активизируются, а ток на второй делитель 17 напряжения не подается. Второй делитель 17 напряжения имеет более высокое омическое сопротивление по сравнению с первым делителем 12 напряжения и имеет более высокое полное сопротивление. Полное сопротивление первого делителя 12 напряжения может составлять, например, 100 кОм, в то время как полное сопротивление второго делителя 17 напряжения - 1,2 МОм. Это означает, что каждый из резисторов 13,14 первого делителя 12 напряжения может иметь номинал 50 кОм, в то время как каждый из резисторов 18, 19 второго делителя 17 напряжения может иметь номинал 600 кОм. Во время процесса сушки белье 3 становится все суше, а сопротивление 4 белья повышается. Также повышается амплитуда напряжения Uw на белье. Если бы в течение всего процесса сушки использовался только первый делитель 12 напряжения, то микроконтроллеру 9 пришлось бы измерять амплитуду напряжения Uw на белье в относительно большом диапазоне. Для предотвращения подобной ситуации, начиная с определенного значения напряжения Uw на белье или сопротивления 4 белья первый делитель 12 напряжения более не используется. Вместо него используется второй делитель 17 напряжения. То есть когда амплитуда напряжения Uw на белье достигает предварительно заданного значения, биполярные транзисторы 23-26 отключаются, а вместо них активизируются биполярные транзисторы 27-30. Активизация биполярных транзисторов 27-30 происходит аналоговым образом: на узел 20 попеременно (с указанной частотой) подается потенциал V1 и опорный потенциал 11, а на узел 21 - отличающийся потенциал V1 или 11. В этом случае измерительные электроды 6, 7 соединяются с высокоомными резисторами 18, 19 второго делителя 17 напряжения, в результате чего уменьшается имеющееся частичное напряжение между измерительными электродами 6, 7. Таким образом, микроконтроллер 9 может измерять напряжение Uw на белье с более высоким разрешением, а диапазон измерения микроконтроллера 9 может,как бы, проходиться дважды. Сопротивление 4 белья измеряется на двух полюсах и симметрично. В частности, схемное устройство 8 имеет электрически симметричную структуру, что позволяет избежать гальванических эффектов в барабане 2 для белья. Как уже говорилось, барабан 2 для белья, как правило, электрически соединен с защитным проводником РЕ, например, посредством опоры. Для предотвращения стекания электрического тока утечки через барабан 2 для белья и защитный проводник РЕ в землю, в данном варианте исполнения на барабан 2 для белья или защитный проводник РЕ подается предварительное электрическое напряжение, в частности взятое относительно опорного потенциала 11. Например, на барабан 2 для белья может подаваться потенциал, который в численном выражении вдвое ниже потенциала V1. Для этого может быть предусмотрен делитель 47 напряжения, который снимает со схемного узла 10 потенциал V1 и делит его при помощи резисторов 48, 49. Барабан 2 для белья или защитный провод РЕ может быть соединен через резистор 50 с узлом 51, расположенным между резисторами 48, 49.Каждый из резисторов 48, 49 и 50 может иметь номинал 10 кОм. Компоненты схемного устройства 8 могут иметь, например, следующие номиналы: резисторы 13, 14 по 50 кОм,резисторы 18, 19 по 600 кОм,конденсаторы 36, 40 по 10 пФ (могут отсутствовать),конденсаторы 38, 42 по 100 пФ,резисторы 31, 33 по 4,7 кОм. На фиг. 2 представлен бытовой прибор 1 согласно следующему варианту исполнения изобретения. Принцип действия измерительного устройства 5 в варианте исполнения, показанном на фиг. 2, по существу, соответствует варианту исполнения, показанному на фиг. 1. Структура измерительного устройства 5 также аналогична, поэтому в дальнейшем будут рассмотрены только различия. В данном случае схемное устройство 8 содержит микроконтроллер 9', в который интегрированы переключающие средства (22 на фиг. 1). Микроконтроллер 9' содержит четыре контакта, а именно первый контакт 52 (соответствует узлу 15 на фиг. 1), второй контакт 53 (соответствует узлу 16 на фиг. 1), третий контакт 54 (соответствует узлу 20 на фиг. 1) и четвертый контакт 55 (соответствует узлу 21 на фиг. 1). Первый контакт 52 соединяется через первый резистор 13 первого делителя 12 напряжения с первым измерительным электродом 6, в то время как второй контакт 53 соединяется через второй резистор 14 первого делителя 12 напряжения со вторым измерительным электродом 7. Соответственно, третий контакт 54 соединяется через первый резистор 18 второго делителя 17 напряжения с первым измерительным электродом 6, в то время как четвертый контакт 55 соединяется через второй резистор 19 второго делителя 17 напряжения со вторым измерительным электродом 7. Микроконтроллер 9' также соединяется со схемным узлом 10 (потенциал V1). Функции конденсаторов 38 и 42 теперь выполняют, соответственно, конденсаторы 38 а и 38b, а также 42 а и 42b. Эти конденсаторы включены между соответствующими контактами 52, 54, 53, 55 и опорным потенциалом 11. Микроконтроллер 9', содержащийся в схемном устройстве 8, в рамках предлагаемого описания служит в первую очередь для осуществления способа измерения, который будет описан ниже. С точки зрения дальнейшего использования результатов измерений, полученных таким образом, в способе сушки белья 3 микроконтроллер 9' может также управлять прочими компонентами бытового прибора и, тем самым, самостоятельно использовать измеренные значения. Также возможен вариант, в котором микроконтроллер 9' служит только для эксплуатации схемного устройства 8 и осуществления способа измерения и передает полученные результаты измерений на другой микроконтроллер (не показанный на чертеже), который управляет собственно процессом сушки с использованием результатов измерений. Это может быть реализовано, в частности, при помощи соответствующих цифровых интерфейсов. В случае влажного белья 3 (в первом диапазоне измерения, до достижения напряжением Uw на белье предварительно заданного значения) микроконтроллер 9' подает на первый контакт 52 попеременно потенциал V1 и опорный потенциал 11. На второй контакт 53, напротив, подается потенциал, отличающийся от потенциала на первом контакте 52. Пока напряжение Uw на белье не достигло предварительно заданного значения, третий и четвертый контакт 54, 55 служат измерительными входами (ср. 32, 34 на фиг. 1). Таким образом, на контактах 54, 55 измеряется напряжение Uw на белье. Если напряжение Uw на белье достигает предварительно заданного значения, или сопротивление 4 белья повышается, то потенциал V1 и опорный потенциал 11 подаются уже не на контакты 52, 53, а на контакты 54, 55. Теперь контакты 52, 53 используются в качестве измерительных входов, на которых измеряется напряжение Uw на белье. В варианте исполнения, показанном на фиг. 2, сопротивление 4 белья также измеряется на двух полюсах и симметрично. Микроконтроллер 9' содержит четыре контакта 52-55, которые в зависимости от диапазона измерения напряжения Uw на белье попарно используются в качестве входов или выходов. Список ссылочных обозначений 1 - Бытовой прибор,2 - бельевой барабан,3 - белье,4 - сопротивление белья,5 - измерительное устройство,6 - измерительный электрод,7 - измерительный электрод,8 - схемное устройство,9 - микроконтроллер,9' - микроконтроллер,10 - схемный узел,11 - опорный потенциал,12 - делитель напряжения,13 - резистор,14 - резистор,15 - узел,16 - узел,17 - делитель напряжения,18 - резистор,19 - резистор,20 - узел,21 - узел,22 - переключающие средства,23 - биполярный транзистор n-р-n-типа,24 - биполярный транзистор n-р-n-типа,25 - биполярный транзистор n-р-n-типа,26 - биполярный транзистор n-р-n-типа,27 - биполярный транзистор n-р-n-типа,28 - биполярный транзистор n-р-n-типа,29 - биполярный транзистор n-р-n-типа,30 - биполярный транзистор n-p-n-типа,-8 023640 31 - измерительный резистор,32 - измерительный вход,33 - измерительный резистор,34 - измерительный вход,35 - узел,36 - конденсатор,37 - узел,38, 38 а, 38b - конденсатор,39 - узел,40 - конденсатор,41 - узел,42, 42 а, 42b - конденсатор,43 - биполярный транзистор n-р-n-типа,44 - биполярный транзистор n-р-n-типа,45 - биполярный транзистор n-р-n-типа,46 - биполярный транзистор n-р-n-типа,47 - делитель напряжения,48 - резистор,49 - резистор,50 - резистор,51 - узел,52 - контакт,53 - контакт,54 - контакт,55 - контакт,I - поток тока,РЕ - защитный провод,Uw - напряжение на белье,V1 - потенциал. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Бытовой прибор (1) для сушки белья (3) с измерительным устройством (5), предназначенным для определения параметра (4), коррелированного со степенью сухости белья (3), такого как сухость белья в процентном соотношении, и/или электрическая проводимость белья, и/или омическое сопротивление белья, причем измерительное устройство (5) содержит два измерительных электрода (6, 7), размещенных на расстоянии друг от друга с возможностью соприкосновения с бельем (3), подвергаемым сушке в бытовом приборе (1), и схемное устройство (8), соединенное с измерительными электродами (6, 7) и выполненное с возможностью воздействовать на ток (I), протекающий через измерительные электроды (6, 7), измерять электрическое напряжение (Uw) на белье между измерительными электродами (6, 7) и определять указанный параметр (4) в зависимости от измеренного напряжения (Uw) на белье,отличающийся тем, что схемное устройство (8) способно циклично изменять направление тока (I),протекающего через измерительные электроды (6, 7). 2. Бытовой прибор (1) по п.1, отличающийся тем, что схемное устройство (8) выполнено с возможностью подачи попеременно на один из измерительных электродов (6, 7) одного электрического потенциала и другого, отличающегося от него электрического потенциала на другой измерительный электрод(6, 7). 3. Бытовой прибор (1) по п.1 или 2, отличающийся тем, что схемное устройство (8) выполнено с возможностью изменения направления протекания тока (I) с частотой, лежащей в диапазоне от 300 до 500 Гц. 4. Бытовой прибор (1) по одному из предыдущих пунктов, отличающийся тем, что схемное устройство (8) выполнено с возможностью определения измеряемого параметра (4) как в зависимости от напряжения (Uw) на белье, установившегося при одном направлении прохождения тока (I), так и в зависимости от напряжения (Uw) на белье, установившегося при другом направлении прохождения тока (I). 5. Бытовой прибор (1) по одному из предыдущих пунктов, отличающийся тем, что схемное устройство (8) содержит делитель (12) напряжения, к которому в процессе измерения подключается сопротивление (4) белья (3) между измерительными электродами (6, 7), причем схемное устройство (8) выполнено с возможностью воздействовать на ток (I), протекающий через делитель (12) напряжения. 6. Бытовой прибор (1) по п.5, отличающийся тем, что делитель (12) напряжения содержит первый омический резистор (13), посредством которого на первый из измерительных электродов (6) может попеременно подаваться первый электрический потенциал (V1) и второй электрический потенциал (11), отли-9 023640 чающийся от первого потенциала (V1), и второй омический резистор (14), посредством которого на второй измерительный электрод (7) может попеременно подаваться первый (V1) и второй (11) потенциал в противофазе к потенциалам, подаваемым на первый измерительный электрод (6). 7. Бытовой прибор (1) по п.6, отличающийся тем, что первый электрический потенциал (V1) является положительным потенциалом, а второй электрический потенциал (11) представляет собой положительный потенциал, меньший первого потенциала (V1), или опорный потенциал. 8. Бытовой прибор (1) по одному из пп.5-7, отличающийся тем, что схемное устройство (8) содержит второй делитель (17) напряжения, полное сопротивление которого численно превышает полное сопротивление первого делителя (12) напряжения, причем схемное устройство (8) выполнено с возможностью воздействовать после достижения измеряемым параметром (4) предварительно заданного значения на протекание тока (I) через второй делитель (17) напряжения в обход первого делителя (12) напряжения. 9. Бытовой прибор (1) по п.6, отличающийся тем, что второй делитель (17) напряжения содержит первый омический резистор (18) и второй омический резистор (19), причем прибор (1) выполнен таким образом, что после достижения измеряемым параметром (4) предварительно заданного значения на первый измерительный электрод (6) через первый резистор (18) второго делителя (17) напряжения может попеременно подаваться первый потенциал (V1) и второй потенциал (11), а на второй измерительный электрод (7) через второй резистор (19) второго делителя (17) напряжения может попеременно подаваться первый потенциал (V1) и второй потенциал (11) в противофазе к потенциалам, подаваемым на первый измерительный электрод (6). 10. Бытовой прибор (1) по одному из предыдущих пунктов, отличающийся тем, что схемное устройство (8) содержит переключающие средства (22), служащие для изменения направления протекания тока (I). 11. Бытовой прибор (1) по п.10, отличающийся тем, что схемное устройство (8) содержит микроконтроллер (9'), а переключающие средства (22) интегрированы в микроконтроллер (9'). 12. Бытовой прибор (1) по п.10, отличающийся тем, что переключающие средства (22) размещены отдельно от микроконтроллера (9). 13. Бытовой прибор (1) по одному из предыдущих пунктов, содержащий бельевой барабан, отличающийся тем, что прибор (1) выполнен таким образом, что на первый из измерительных электродов (6) может попеременно подаваться первый электрический потенциал (V1) и второй электрический потенциал(11), отличающийся от первого потенциала (V1), а на второй измерительный электрод (7) может попеременно подаваться первый (V1) и второй (11) потенциалы в противофазе к потенциалам, подаваемым на первый измерительный электрод (6), причем на бельевом барабане (2) бытового прибора (1) может быть предварительно создан электрический потенциал с численным значением между значениями первого(V1) и второго (11) потенциалов. 14. Способ определения параметра (4), коррелированного со степенью сухости белья (3), такого как сухость белья в процентном соотношении, и/или проводимость белья, и/или омическое сопротивление белья, при помощи измерительного устройства (5) в бытовом приборе (1) для сушки белья (3) по п.1,причем способ включает следующие этапы: воздействие на ток (I), протекающий через измерительные электроды (6, 7), соприкасающиеся с подвергаемым сушке бельем (3),определение электрического напряжения (Uw) на белье между измерительными электродами (6, 7) и определение указанного параметра (4) в зависимости от измеренного напряжения (Uw) на белье,отличающийся тем, что воздействие на ток (I), протекающий через измерительные электроды (6, 7),осуществляют путем цикличного изменения направления этого тока (I).
