Комплект для имплантации зубов

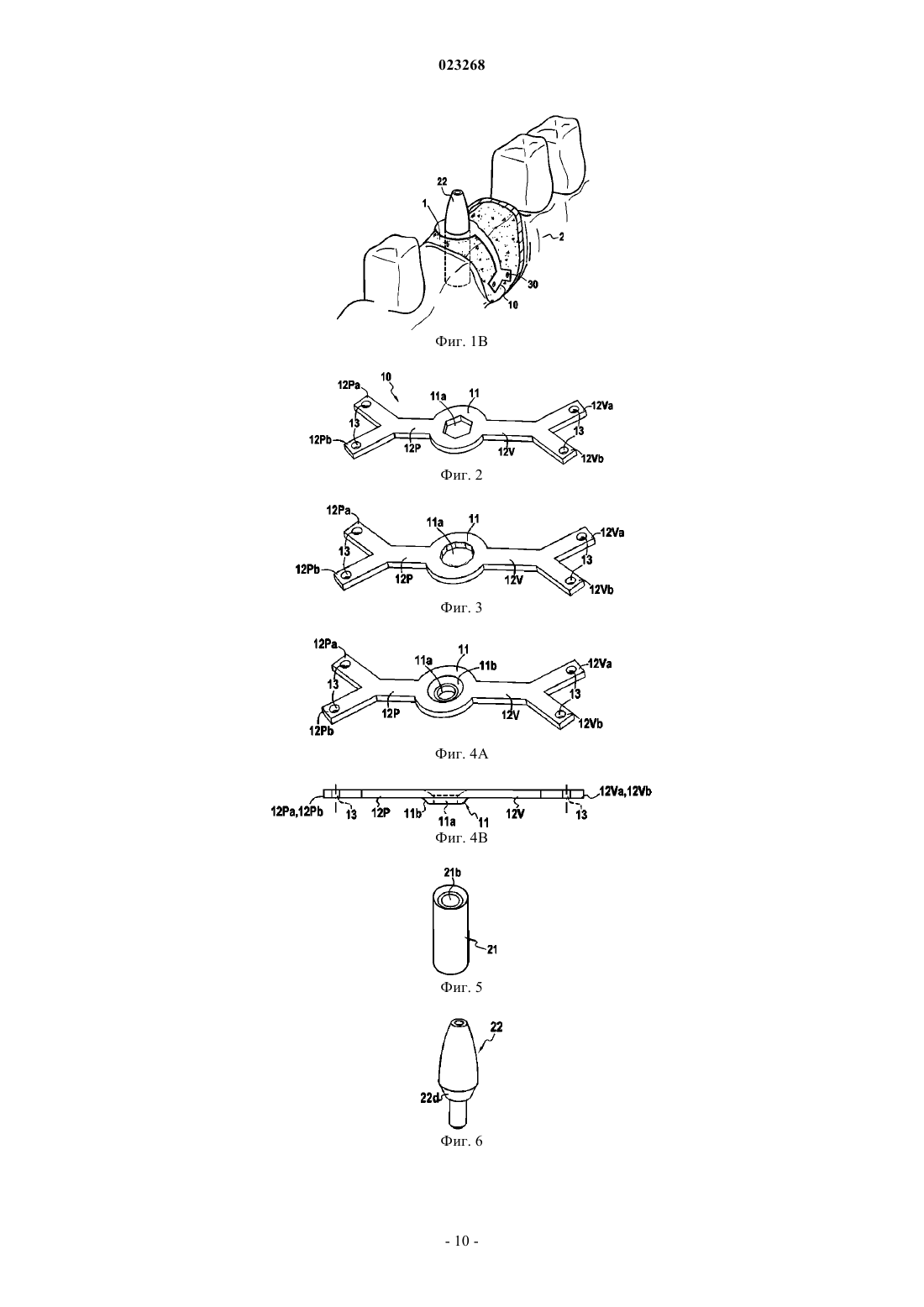

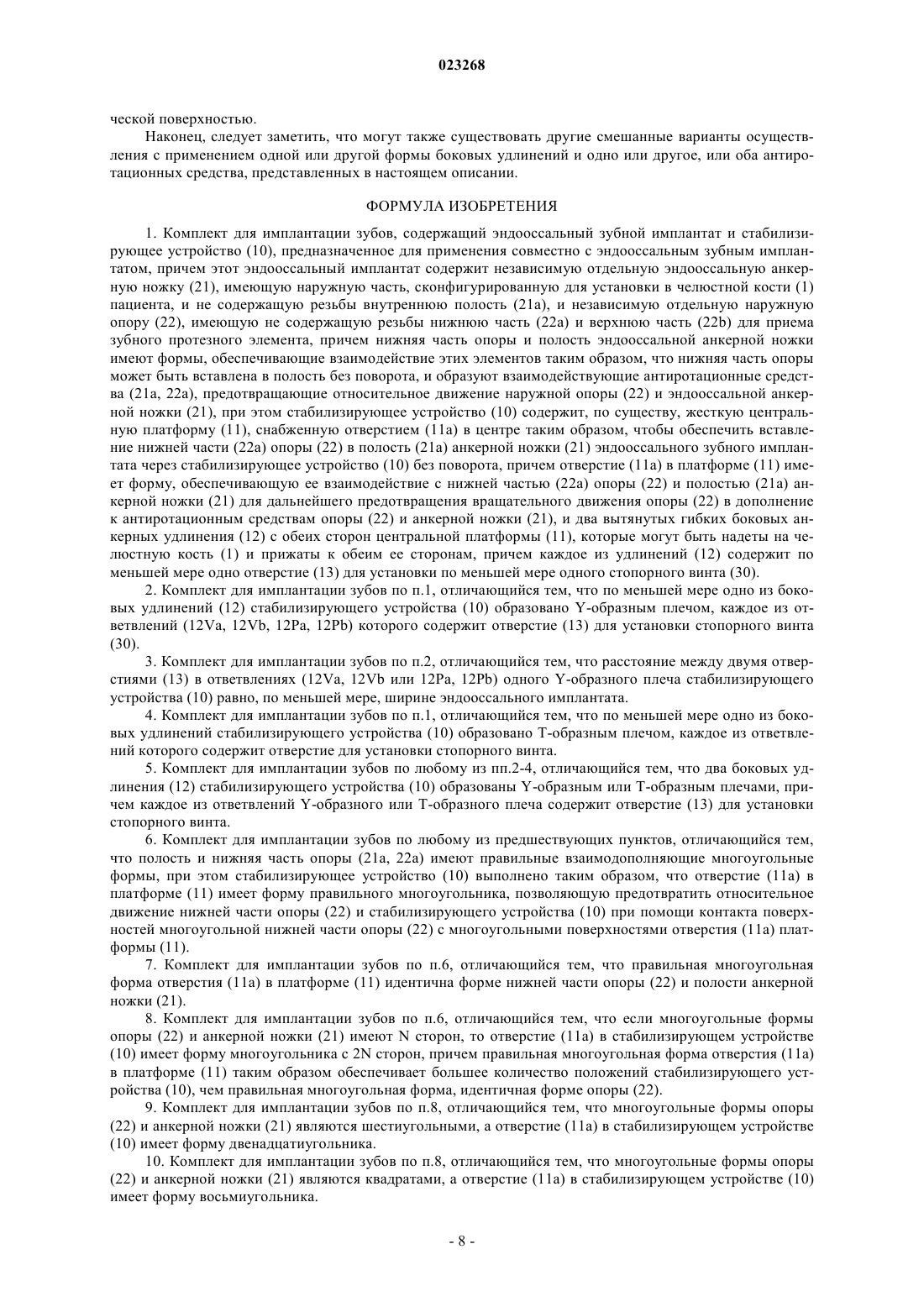

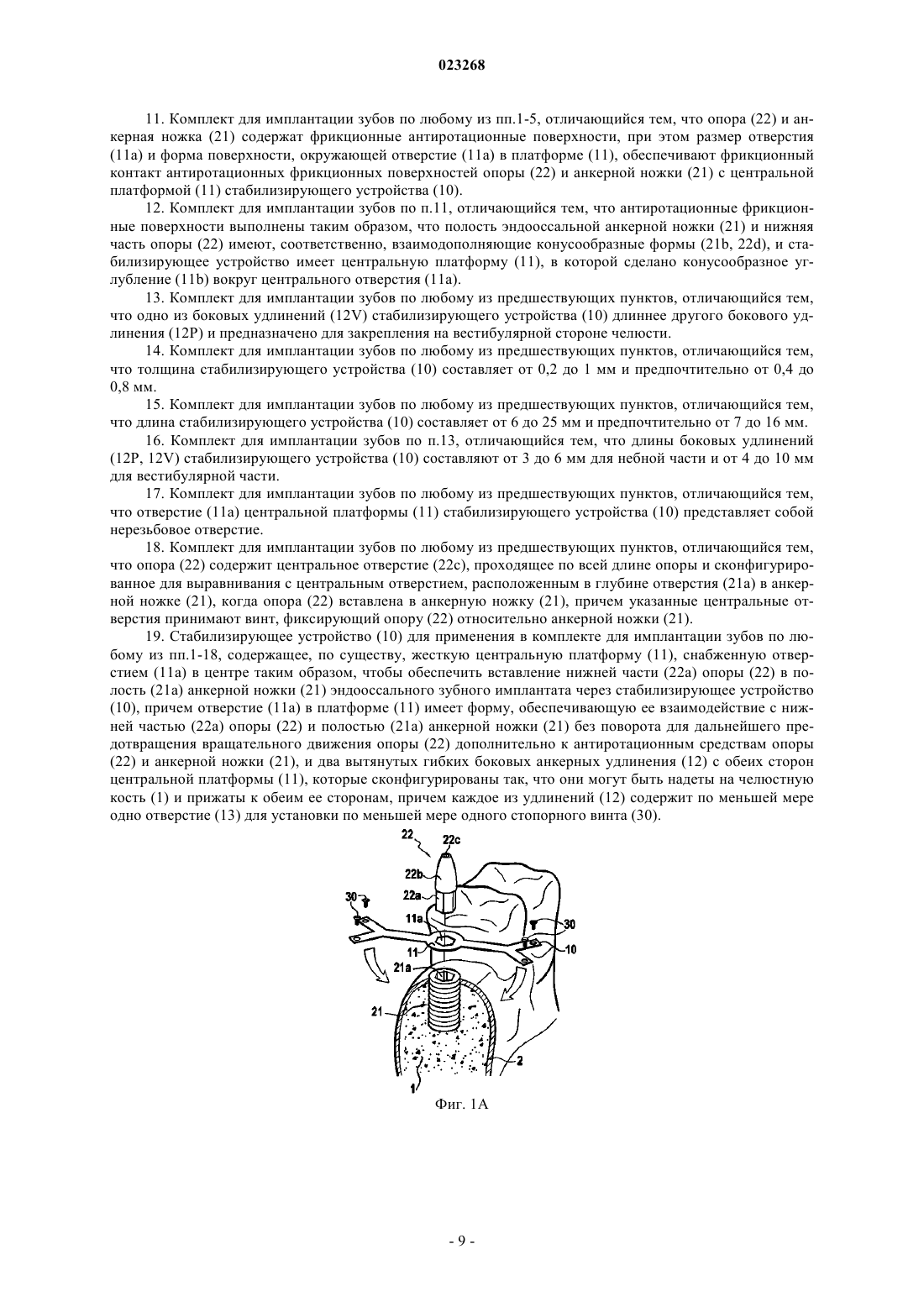

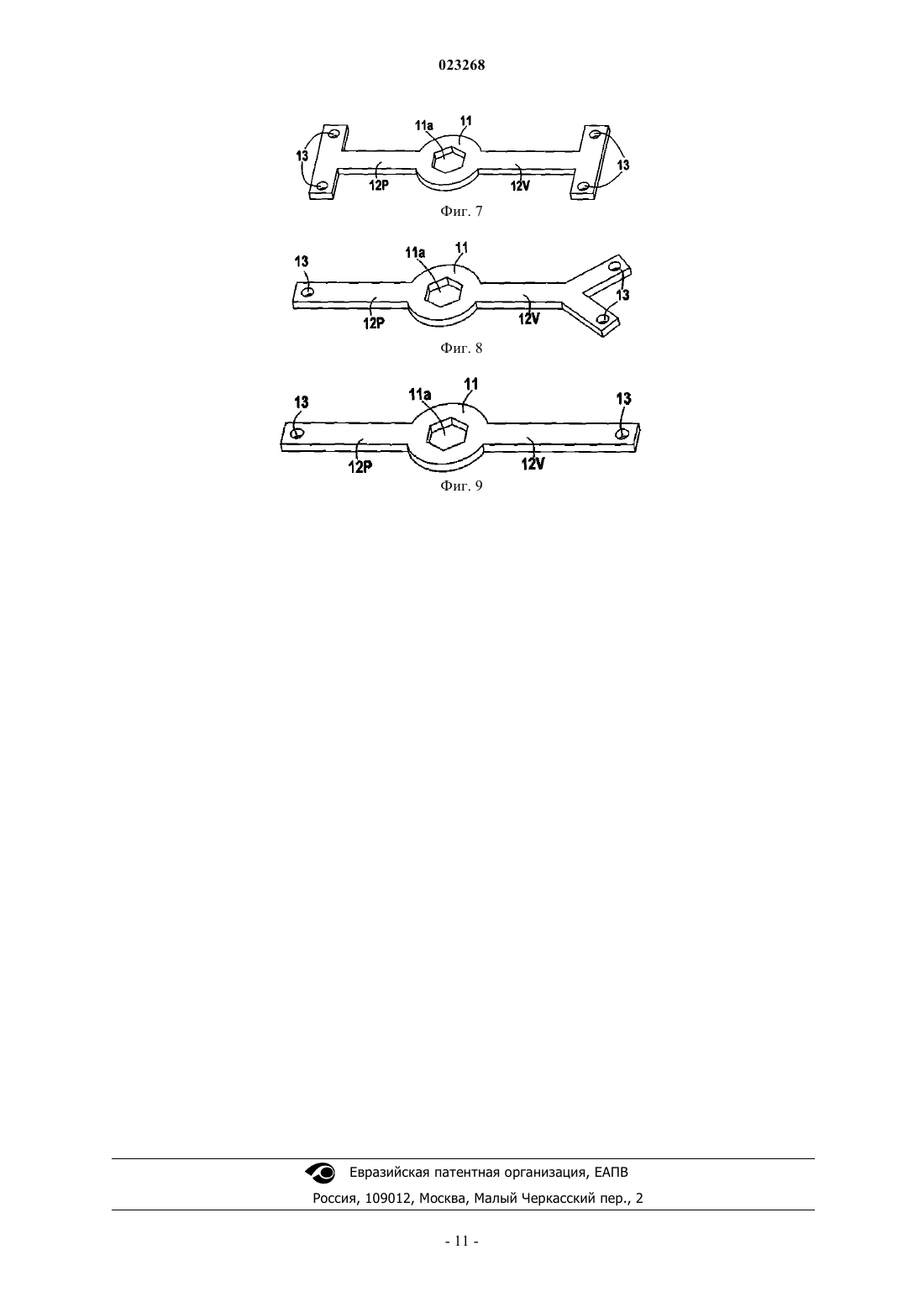

КОМПЛЕКТ ДЛЯ ИМПЛАНТАЦИИ ЗУБОВ Настоящее изобретение относится к дополнительному стабилизирующему устройству (10),предназначенному для применения совместно с эндооссальным зубным имплантатом, причем этот эндооссальный имплантат содержит, по меньшей мере, эндооссальную анкерную ножку (21),выполненную с возможностью установки в челюстной кости (1) пациента таким образом, чтобы взаимодействовать с наружной опорой (22), предназначенной для закрепления в анкерной ножке(21) и, кроме того, содержащей средства (22b) для закрепления зубного протезного элемента,при этом анкерная ножка (21) и опора (22) содержат также антиротационные средства (21 а, 22 а),позволяющие предотвратить относительное движение опоры (22) и анкерной ножки (21) после вставления опоры (22) в анкерную ножку (21). Область техники Настоящее изобретение относится к зубным имплантатам. Более конкретно, изобретение относится к эндооссальному (внутрикостному) зубному имплантату,а точнее, к стабилизации такого имплантата. Предшествующий уровень техники В настоящее время эндооссальные имплантаты обычно основаны на применении анкерной ножки,например анкерного винта, выполненного с возможностью установки в челюстную кость пациента. Эта анкерная ножка взаимодействует с наружной опорой, предназначенной для закрепления в анкерной ножке. Таким образом, наружная опора содержит средства для закрепления в анкерной ножке и средства для закрепления зубопротезного элемента, надеваемого на наружную опору, и образует выступ над челюстной костью пациента для замены недостающего зубного элемента. Наружную протезную опору стабилизируют относительно анкерной ножки при помощи антиротационных средств, позволяющих предотвратить относительное движение опоры и анкерной ножки. Кроме того, необходимо обеспечить начальную стабильность имплантата в кости путем обеспечения стабильности анкерной ножки в кости. Этот фактор является определяющим для остеоинтеграции имплантата. Действительно, жевательные движения пациента являются теми факторами дестабилизации этого узла имплантата под действием кручения, вращения, сжатия и т.д., устойчивостью к которым должен обладать имплантат. После установки анкерной ножки встречаются две разных ситуации, ведущие к разным действиям. В первом случае, который встречается, к сожалению, редко, кость является особенно плотной и имеется в значительном количестве, что обеспечивает возможность немедленной установки протезной опоры, которую закрепляют на анкерной ножке, и затем приклеивают на нее зубную коронку. Во втором случае анкерную ножку устанавливают в ложе на период заживления. Это значит, что анкерную ножку внедряют в кость, и десны над ней ушивают. В этом случае никаких усилий не прикладывается, и отсутствует опасность смещения анкерной ножки в период заживления. При этом для заживления имплантата в верхней челюсти требуется шесть месяцев, а для имплантата в нижней челюсти - три месяца. В течение этого времени всякая подвижность или избыточная нагрузка на кость приводит к отторжению анкерной ножки. После этого периода заживления десны открывают и устанавливают протезную опору и зуб. Таким образом, за исключением случаев, когда плотность и количество кости являются благоприятными, невозможно установить зуб в течение периода времени, составляющего от трех до шести месяцев. Кроме того, при применении этого способа результаты, полученные на уровне кости, не всегда обеспечивают должную стабилизацию имплантата. В частности, это происходит при наличии губчатой кости низкой плотности, например кости типа 5. В таком случае, поскольку начальное удержание имплантата является основным условием его успешного приживления, анкерная ножка не может быть оставлена во рту и, следовательно, ее удаляют. В настоящее время для стабилизации анкерной ножки имплантата во втором случае - когда кость не присутствует в достаточном количестве - применяют различные средства. В частности, иногда предусматривают увеличение поверхности контакта имплантата с костью, например, при помощи нанесения двойной резьбы на поверхность имплантата или при помощи нанотехнологий, используемых для формирования надежной костной поверхности контакта челюстной кости с имплантатом за счет реминерализации тканей. Также следует заметить, что можно применять экзооссальный (внекостный) имплантат, который в случае, когда кость сильно повреждена, опирается на боковые стенки десны. Такой экзооссальный имплантат может также содержать элемент в виде анкера. В этом случае имплантат, состоящий из пластины, опоры и анкерного элемента, выполнен так, что его можно установить в виде узла. Обычно опора и анкерный элемент входят в различное взаимодействие с пластиной, надетой на десну. Иногда на пластине и опоре имеются антиротационные средства, позволяющие предотвратить вращение опоры. Такое устройство описано, например, в заявке на патент WO 01/93775. В известных устройствах не предусмотрены антиротационные средства на анкерной ножке. Действительно, следует заметить, что такие антиротационные средства были бы бесполезны, поскольку никакое движение между пластиной и анкерной ножкой невозможно. Однако недостаток такого решения состоит в необходимости всегда устанавливать весь узел пластина-ножка-опора и в невозможности помодульной установки. Несмотря на развитие имплантационных технологий, случается, что эндооссальные имплантаты сохраняют подвижность в конце периода заживления, что приводит к отсутствию остеоинтеграции. Из всего вышесказанного ясно, что имеется необходимость в улучшении стабилизации эндооссальных имплантатов относительно челюстной кости. К тому же, если бы можно было улучшить начальное удержание имплантата, начиная с момента его установки, это позволило бы в большинстве случаев начать установку протезной части, не дожидаясь окончания этапа заживления. Сущность изобретения Таким образом, основной задачей настоящего изобретения является создание дополнительного стабилизирующего устройства, предназначенного для совместного действия с эндооссальным зубным имплантатом. Решение этой задачи обеспечивает дополнительное стабилизирующее устройство, предназначенное для применения совместно с эндооссальным зубным имплантатом, причем этот эндооссальный имплантат содержит, по меньшей мере, эндооссальную анкерную ножку, выполненную с возможностью установки в челюстной кости пациента таким образом, чтобы взаимодействовать с наружной опорой, предназначенной для закрепления в анкерной ножке и, кроме того, содержащей средства для закрепления зубного протезного элемента; при этом анкерная ножка и опора содержат также антиротационные средства,позволяющие предотвратить относительное движение опоры и анкерной ножки после вставления опоры в анкерную ножку вне зависимости от наличия или отсутствия дополнительного устройства, причем дополнительное стабилизирующее устройство отличается тем, что содержит, по существу, жесткую центральную платформу, снабженную отверстием в центре таким образом, чтобы обеспечить вставление опоры в анкерную ножку имплантата через стабилизирующее устройство, причем отверстие в платформе имеет форму, обеспечивающую ее взаимодействие с антиротационными средствами опоры и анкерной ножки для совместного предотвращения вращательного движения опоры, и устройство также содержит по меньшей мере два, с обеих сторон центральной платформы, вытянутых гибких боковых анкерных удлинения, которые могут быть надеты на челюстную кость и прижаты к обеим ее сторонам, причем каждое из удлинений содержит по меньшей мере одно отверстие для установки по меньшей мере одного стопорного винта. Такое дополнительное устройство позволяет использовать, с одной стороны, антиротационные средства самого эндооссального зубного имплантата, выполненные на анкерной ножке и на опоре, и, с другой стороны, боковые стенки челюстной кости. Поскольку в отличие от губчатых костей эти стенки являются кортикальной костью очень высокой плотности, можно получить улучшенную стабилизацию эндооссального имплантата. В соответствии с настоящим изобретением дополнительное стабилизирующее устройство при его установке во рту пересекается с основанием наружной опоры, которое закрепляется в анкерной ножке. Таким образом, речь идет об устройстве, полностью независимом от самого эндооссального имплантата,что позволяет устанавливать или не устанавливать его по желанию, в зависимости от ситуации, обнаруженной имплантологом. Поскольку анкерная ножка и опора сами содержат антиротационные средства, установка дополнительного устройства в соответствии с изобретением необходима не всегда. Сама сущность принципа,определяющего структуру и действие дополнительного устройства в соответствии с изобретением, состоит в том, что установка устройства не является обязательной. Для этого устройство в соответствии с изобретением имеет специальное отверстие, выполненное с возможностью взаимодействия с собственными антиротационными средствами опоры и анкерной ножки, которые всегда присутствуют и могут работать и при отсутствии дополнительного устройства. Следует заметить, что дополнительное стабилизирующее устройство в соответствии с настоящим изобретением может постоянно находиться во рту пациента для постоянной стабилизации эндооссального имплантата. В частности, поскольку применение стабилизирующего устройства в соответствии с изобретением повышает начальную стабильность с самого момента установки, оно может позволить исключить этап ожидания заживления до установки зубного протеза. Таким образом, этап заживления происходит уже после установки опоры и зубного протеза. Стабилизирующее устройство в соответствии с настоящим изобретением обеспечивает стабильность имплантата, достаточную для того, чтобы можно было исключить промежуточные этапы, а именно этап ожидания. Таким образом, увеличивается число случаев, когда имплантат может быть полностью установлен в ходе одной операции. Действительно, даже в случае, когда челюстная кость не очень хороша для установки имплантата, установка стабилизирующего устройства в соответствии с настоящим изобретением позволяет осуществить установку имплантата за один раз, что в настоящее время невозможно. Это имеет большие преимущества для пациента. Как правило, в таких случаях стабилизирующее устройство не удаляют. В наименее благоприятных случаях также предусмотрено, что стабилизирующее устройство может служить для дополнительной стабилизации на этапе установки в ложе, в процессе которого протезная опора обычно еще не установлена. В этом случае вместо протезной опоры применяют очень короткий закрывающий винт, имеющий соединение, идентичное соединению протезной опоры, который используется как для закрытия отверстия в анкерной ножке, предназначенной для последующего вмещения опоры, так и для соединения стабилизирующего устройства с анкерной ножкой. Это позволяет закрыть анкерную ножку десной и подождать. Впоследствии, при установке опоры и зубного протеза, стабилизирующее устройство может быть либо оставлено, либо удалено перед установкой протезной опоры. Такие возможности отсутствуют в известных устройствах. Устройство в соответствии с настоящим изобретением может, таким образом, служить и только в период заживления, в некоторых случаях позволяя установить в этот период временный протезный элемент. Известно, что в период заживления происходит развитие процесса реминерализации и восстановления костной ткани. Подытоживая сказанное, по окончании этого процесса стабилизирующее устройство может по желанию и в зависимости от необходимости быть либо удалено, либо оставлено постоянно для улучшения стабильности имплантата. Настоящее изобретение позволяет устанавливать что угодно на одну и ту же опору вне зависимости от того, оставлено дополнительное устройство на месте или нет. Это позволяет избежать увеличения количества поставляемых принадлежностей и необходимости регулировать снабжение. В случае удаления устройства в соответствии с настоящим изобретением его применяют временно и извлекают изо рта пациента по достижении реминерализации, достаточной для стабилизации анкерной ножки. В таком случае установку предусмотренной опоры на анкерную ножку производят с применением только собственных антиротационных средств этих двух элементов, без необходимости изменения опоры или ножки. Здесь следует заметить, что стабилизирующее устройство в соответствии с настоящим изобретением можно при необходимости легко как установить, так и удалить изо рта пациента после снятия либо зубного протеза и опоры, либо более короткого винта с тем же соединением в случае установки в ложе. В соответствии с предпочтительным вариантом осуществления настоящего изобретения по меньшей мере одно из боковых удлинений образовано Y-образным плечом, причем каждое из ответвлений Y имеет отверстие для установки стопорного винта. Такое отличие особенно важно для поддержания правильного положения дополнительного стабилизирующего устройства. Действительно, Y-образная форма по меньшей мере одного из боковых удлинений устройства позволяет ему следовать линиям напряжений, создаваемых вращательными и крутящими движениями, связанными с жеванием пациента. Кроме того, такая форма боковых удлинений позволяет существенно ограничить нагрузки, опасные для целостности стабилизирующего устройства. Сильные нагрузки на тонкие плечи, составляющие вытянутые удлинения устройства в соответствии с изобретением, могли бы привести к поломке боковых удлинений. Для обеспечения хорошей стабилизации имплантата желательно, чтобы расстояние между двумя отверстиями в ответвлениях каждого из Y-образных плеч было равно, по меньшей мере, ширине эндооссального имплантата. В соответствии с другим возможным вариантом осуществления изобретения по меньшей мере одно из вытянутых удлинений сформировано Т-образным плечом, причем каждое из ответвлений Т-образного плеча имеет отверстие для установки стопорного винта. Такая конфигурация устройства менее удачна с точки зрения распределения нагрузок на стабилизирующее устройство, но, тем не менее, она тоже предусмотрена настоящим изобретением. Нагрузки, создаваемые жеванием пациента, могут в данном случае с большей вероятностью привести к поломке одного из Т-образных плеч, чем в случае применения Y-образного бокового удлинения. Здесь также предпочтительно, чтобы расстояние между двумя отверстиями в ответвлениях одного Т-образного плеча было равно, по меньшей мере, ширине эндооссального имплантата. Предпочтительно,чтобы два боковых удлинения были образованы Y-образными или Т-образными плечами, каждое из ответвлений которых имеет отверстие для установки стопорного винта. Это позволяет оптимизировать закрепление дополнительного стабилизирующего устройства во рту пациента. В частности, применение Yобразных боковых удлинений с обеих сторон центральной платформы обеспечивает приложение нагрузок, созданных при вызванном жеванием кручении, главным образом, к двум противоположным ответвлениям Y-образных плеч с обеих сторон от центральной платформы. В соответствии с первым вариантом осуществления настоящего изобретения предложено устройство, предназначенное для установки совместно с эндооссальным имплантатом, имеющим антиротационные средства в виде анкерной ножки и опоры, являющихся, соответственно, принимающей и вставляемой частями, имеющими правильные взаимодополняющие многоугольные формы, причем стабилизирующее устройство выполнено таким образом, что отверстие в платформе имеет форму правильного многоугольника, позволяющую предотвратить относительное движение вставляемой части опоры и стабилизирующего устройства при помощи контакта поверхностей многоугольной вставляемой части опоры с многоугольными поверхностями отверстия платформы. Эти отличительные признаки позволяют предотвратить возможность относительного движения разных элементов, составляющих эндооссальный имплантат, и стабилизирующего устройства. Одно из преимуществ этого варианта осуществления изобретения состоит в том, что механическая опора одной поверхности на другую предотвращает относительное движение между вставляемой частью опоры и дополнительным стабилизирующим устройством. Такая опора позволяет обеспечить антиротационное действие даже в случае небольшого ослабления винта, соединяющего наружную опору с анкерной ножкой. В соответствии с частным вариантом осуществления правильная многоугольная форма отверстия в платформе идентична форме вставляемых и принимающих частей анкерной ножки и опоры. Этот вариант осуществления изобретения позволяет обеспечить очень хорошую фиксацию вставляемой части опоры относительно стабилизирующего устройства, поскольку все поверхности находятся в контакте. Однако стабилизирующее устройство должно быть установлено с учетом одного конкретного направления ребер многоугольника согласно ориентации положения анкерной ножки в челюстной кости. В соответствии с более гибким вариантом осуществления изобретения правильная многоугольная форма отверстия в платформе, отличная от формы опоры, дает больше различных возможностей расположения стабилизирующего устройства, чем правильная многоугольная форма, идентичная форме опоры. Это функциональное отличие позволяет регулировать положение стабилизирующего устройства по отношению к вставляемой части опоры с точностью, превосходящей минимальную угловую амплитуду движения, которую допускает правильная многоугольная форма опоры и анкерной ножки. В соответствии с одним из частных вариантов осуществления, если многоугольные формы опоры и анкерной ножки имеют N сторон, то отверстие в стабилизирующем устройстве имеет форму многоугольника с 2N сторон. Такой вариант осуществления позволяет смещать опору и стабилизирующее устройство на половину минимального угла, допускаемого правильной многоугольной формой, задействованной в антиротационных средствах опоры и анкерной ножки. Если, например, в соответствии с частными вариантами осуществления многоугольные формы опоры и анкерной ножки являются шестиугольными, то отверстие в стабилизирующем устройстве имеет форму двенадцатиугольника, т.е. имеет двенадцать сторон. Такое осуществление является предпочтительным, поскольку позволяет ориентировать стабилизирующее устройство по отношению к наружной опоре и к анкерной ножке с угловым шагом 30, что оказывается достаточным для установки стабилизирующего устройства во рту. В соответствии с другим вариантом осуществления изобретения, менее предпочтительным, чем предыдущий, многоугольные формы опоры и анкерной ножки осуществлены как квадраты, а отверстие в стабилизирующем устройстве имеет форму восьмиугольника. Такой вариант осуществления, позволяющий ориентировать наружную опору со стабилизирующим устройством с угловым шагом 45, обеспечивает довольно слабую регулировку относительных положений этих двух элементов, но может, тем не менее, быть реализован в соответствии с изобретением. В другом варианте осуществления настоящего изобретения стабилизирующее устройство предназначено для установки совместно с эндооссальным зубным имплантатом, имеющим фрикционные антиротационные средства, причем стабилизирующее устройство выполнено таким образом, что размер отверстия и форма поверхности, окружающей отверстие в платформе, обеспечивают фрикционный контакт антиротационных фрикционных поверхностей опоры и анкерной ножки с центральной платформой стабилизирующего устройства. Этот вариант осуществления изобретения позволяет пробить (высверлить) в стабилизирующем устройстве простое круглое отверстие, обеспечивающее прохождение основания наружной опоры к анкерной ножке. В этом варианте осуществления антиротационные фрикционные поверхности анкерной ножки и наружной опоры уже не находятся в контакте друг с другом, но каждая из них находится в контакте с одной из поверхностей стабилизирующего устройства в соответствии с изобретением. В соответствии с одним из вариантов осуществления изобретения, в котором антиротационные фрикционные средства выполнены таким образом, что анкерная ножка и опора, имеют, соответственно,взаимодополняющие принимающую и вставляемую конусообразные формы, стабилизирующее устройство имеет центральную платформу, в которой сделано конусообразное углубление вокруг центрального отверстия. Благодаря такому осуществлению поверхность трения дополнительного стабилизирующего устройства соответствует форме поверхностей опоры и анкерной ножки, которые должны вступать в фрикционный контакт друг с другом, чтобы воспрепятствовать относительному вращению этих двух элементов. В соответствии с одним из отличительных признаков настоящего изобретения одно из боковых удлинений длиннее другого и, в этом случае, предназначено для закрепления на вестибулярной стороне челюсти. Такое отличие позволяет дифференцировать вестибулярную и небную стороны и обеспечивает лучшую регулировку положения дополнительного стабилизирующего устройства во рту пациента. Предпочтительно толщина стабилизирующего устройства составляет от 0,2 до 1 мм и более предпочтительно от 0,4 до 0,8 мм. Предпочтительно длина стабилизирующего устройства составляет от 6 до 25 мм и более предпочтительно от 7 до 16 мм. Более конкретно, предпочтительная длина боковых удлинений в соответствии с настоящим изобретением составляет от 3 до 6 мм для небной части и от 4 до 10 мм для вестибулярной части. Указанные размеры обеспечивают правильную установку стабилизирующего устройства в соответствии с настоящим изобретением и его регулировку в зависимости от размера челюсти пациента и челюстных костей. Изобретение также относится к комплекту для имплантации зубов, содержащему эндооссальный зубной имплантат и стабилизирующее устройство в соответствии с изобретением, и по меньшей мере два остеоинтегрируемых винта для регулировки и закрепления стабилизирующего устройства на верхней или нижней челюстной кости. Краткое описание графических материалов Другие отличительные признаки и преимущества настоящего изобретения станут понятны из описания, которое будет приведено ниже со ссылками на прилагаемые неограничивающие чертежи, иллюстрирующие некоторые варианты осуществления изобретения. На фиг. 1 А и 1 В представлены, соответственно, общий покомпонентный вид эндооссального имплантата в момент его установки совместно с дополнительным стабилизирующим устройством в соответствии с настоящим изобретением и общий вид имплантата, установленного с дополнительным стабилизирующим устройством в соответствии с настоящим изобретением. На фиг. 2 представлен первый вариант стабилизирующего устройства в соответствии с первым вариантом осуществления настоящего изобретения. На фиг. 3 представлен второй вариант стабилизирующего устройства в соответствии с первым вариантом осуществления настоящего изобретения. На фиг. 4 А и 4 В представлены, соответственно, вид сверху и вид сбоку стабилизирующего устройства в соответствии со вторым вариантом осуществления настоящего изобретения. На фиг. 5 схематически представлена анкерная ножка, выполненная с возможностью взаимодействия со стабилизирующим устройством по фиг. 4. На фиг. 6 схематически представлена наружная опора, выполненная с возможностью взаимодействия со стабилизирующим устройством по фиг. 4. На фиг. 7 представлен возможный вариант осуществления стабилизирующего устройства в соответствии с настоящим изобретением. На фиг. 8 представлен другой возможный вариант осуществления стабилизирующего устройства в соответствии с настоящим изобретением. На фиг. 9 представлен ещ один возможный вариант осуществления стабилизирующего устройства в соответствии с настоящим изобретением. Сведения, подтверждающие возможность осуществления изобретения На фиг. 1 А схематически представлена челюстная кость 1, покрытая десенной тканью 2. Кость 1 просверлена таким образом, что в нее можно ввести анкерную ножку 21 эндооссального зубного имплантата, содержащего эту анкерную ножку 21 и наружную опору 22. Опора 22 содержит основание 22 а,являющееся вставляемой частью, дополняющей принимающую часть 21 а, являющуюся отверстием 21 а,выполненным в анкерной ножке 21. Эти взаимодополняющие части позволяют получить механическую связь путем введения основы 22 а в отверстие 21 а. Наружная опора 22 содержит также выступ 22b, предназначенный для установки на него протезного элемента. Опора 22 содержит центральное отверстие 22 с, проходящее по всей длине опоры и выровненное с другим центральным отверстием, расположенным в глубине отверстия 21 а в анкерной ножке 21, когда опора 22 вставлена в анкерную ножку 21. Указанные отверстия предназначены для приема винта, фиксирующего опору 22 относительно анкерной ножки 21. Такая конструкция эндооссального имплантата широко известна. Вставляемые части 22 а наружной опоры и принимающие части 21 а анкерной ножки содержат антиротационные средства, позволяющие предотвратить движения наружной опоры 22 относительно анкерной ножки 21. На фиг. 1 А видно, что антиротационные средства основаны на применении вставляемой и принимающей частей, имеющих взаимодополняющее шестиугольное сечение, т.е. правильный шестисторонний многоугольник. Здесь хорошо видно, что опора и анкерная ножка имеют собственные антиротационные средства, позволяющие закрепить относительно друг друга вне зависимости от присутствия или отсутствия дополнительного устройства. На этом чертеже также представлено такое необязательное дополнительное стабилизирующее устройство 10 в соответствии с изобретением. Это дополнительное стабилизирующее устройство 10 содержит центральную платформу 11, по существу, жесткую, в центре которой имеется отверстие 11a, таким образом, что основание 22 а опоры может быть вставлено в анкерную ножку 21 имплантата через стабилизирующее устройство 10. На этом чертеже можно видеть, что имеющееся согласно изобретению отверстие 11 а в платформе 11 имеет форму, обеспечивающую его взаимодействие с антиротационными средствами опоры 22 и анкерной ножки 21. Действительно, отверстие 11 а имеет шестиугольную форму, идентичную форме сечений вставляемой и принимающей частей опоры 22 и анкерной ножки 21 соответственно. Таким образом,когда основание 22 а опоры 22 вставлено в отверстие 21 а анкерной ножки 21 через стабилизирующее устройство 10, стабилизирующее устройство 10, предназначенное для прикрепления к челюстной кости при помощи винта 30, еще более препятствует вращательным движениям опоры 22, дополняя действие антиротационных средств между опорой 22 и анкерной ножкой 21. Действительно, оно жестко соединено в отношении вращения с анкерной ножкой и опорой благо-5 023268 даря наличию центрального шестиугольного отверстия, вынуждающего его взаимодействовать с собственными антиротационными средствами опоры и анкерной ножки. Ясно, что собственные антиротационные средства анкерной ножки и опоры действуют вне зависимости от присутствия или отсутствия дополнительного устройства. Ясно также, что особая форма отверстия точно приспособлена к собственным и независимым антиротационным средствам опоры и анкерной ножки. Также следует заметить, что установку пластины, составляющей дополнительное устройство, никоим образом нельзя осуществить при отсутствии одного или другого из двух элементов - опоры и анкерной ножки, или при отсутствии антиротационных средств опоры и анкерной ножки. Для крепления к челюстной кости стабилизирующее устройство 10 содержит два гибких анкерных боковых Y-образных удлинения 12. Каждое из ответвлений Y-образных удлинений содержит отверстие 13, позволяющее установить остеоинтегрируемый винт 30. Предпочтительно расстояние между отверстиями 13 для вставления боковых винтов, удерживающих стабилизирующее устройство, зависит от размера эндооссального имплантата. Также следует заметить, что предпочтительно расстояние между двумя стопорными винтами равно, по меньшей мере, ширине эндооссального имплантата. Такое крепление к челюстной кости элемента, вместе с тем зафиксированного относительно имплантата, позволяет эффективно блокировать вращательные движения, которые могут воздействовать на эндооссальный имплантат. Как показано на фиг. 1 В, боковые анкерные удлинения 12 выполнены таким образом, что они могут быть перекинуты над челюстной костью 1 под десневой тканью 2, которую предварительно рассекают и приподнимают для размещения стабилизирующего устройства. Стабилизирующее устройство в соответствии с настоящим изобретением предпочтительно изготовлено из материала, обработанного анодным окислением. На фиг. 2 представлен первый вариант устройства в соответствии с первым вариантом осуществления настоящего изобретения, в котором отверстие 11 а в центральной платформе 11 имеет форму шестиугольника. Центральная платформа 11 имеет два боковых удлинения в виде плеч 12 Р и 12V, каждое из которых является Y-образным и, таким образом, содержит на концах два ответвления, 12Va, 12Vb и 12 Ра, 12Pb соответственно. На этом чертеже видно, что длина плеча 12V превышает длину плеча 12 Р. Это отвечает анатомической потребности. Действительно, желательно, чтобы длина бокового удлинения 12V, предназначенного для закрепления на вестибулярной стороне, превышала длину бокового удлинения 12 Р, предназначенного для закрепления на небной стороне. На фиг. 3 представлен второй вариант устройства в соответствии с первым вариантом осуществления настоящего изобретения, в котором отверстие 11 а содержит двенадцать сторон и, таким образом,имеет форму правильного двенадцатиугольника. Такое осуществление позволяет установить шестиугольник опоры 22 по фиг. 1 внутри отверстия 11 а в шести разных угловых положениях относительно стабилизирующего устройства, вместо трех положений, допускаемых первым вариантом устройства в соответствии с первым вариантом осуществления изобретения, представленного на фиг. 2. Таким образом, это позволяет лучше регулировать положение стабилизирующего устройства 10 как относительно челюсти, так и относительно вставляемой и принимающей частей наружной опоры 22 и анкерной ножки 21. Это улучшает регулировку положения стабилизирующего устройства 10 и, таким образом, делает его более эффективным. Поскольку шестиугольник, обозначенный на фиг. 3 пунктирной линией, так или иначе, опирается на поверхность двенадцатиугольника стабилизирующего устройства 10, это обеспечивает наличие антиротационных характеристик взаимодействия между устройством и узлом анкерная ножка/опора. На фиг. 4 представлено стабилизирующее устройство в соответствии со вторым вариантом осуществления настоящего изобретения. Это стабилизирующее устройство 10 предназначено для взаимодействия с имплантатом, содержащим анкерную ножку, аналогичную представленной на фиг. 5, и наружную опору, аналогичную представленной на фиг. 6. В соответствии с этим вариантом осуществления изобретения фрикционные антиротационные средства применяют между наружной опорой 22 по фиг. 6 и анкерной ножкой 21 по фиг. 5 для предотвращения их относительного движения. Такие фрикционные антиротационные средства обычно состоят из части 22d основания опоры 22, имеющей коническую форму и предназначенной для опоры на дополняющую е, также коническую, форму 21b анкерной ножки 21. При вставлении наружной опоры 22 в анкерную ножку и закрепления путем завинчивания винта, вставленного в отверстие 22 с, присутствие конических поверхностей, трущихся друг о друга, позволяет избежать относительного вращения опоры 22 и анкерной ножки 21. Здесь также антиротационные средства,выполненные на анкерной ножке и на опоре, действуют вне зависимости от присутствия или отсутствия дополнительного стабилизирующего устройства в соответствии с настоящим изобретением. Стабилизирующее устройство 10 по фиг. 4 содержит, таким образом, отверстие 11 а, окруженное конусообразно углубленной зоной 11b, подобной поверхностям трения наружной опоры 22 и анкерной ножки 21. На фиг. 5 представлена анкерная ножка 21, содержащая конусообразную поверхность 21b, предназначенную для вхождения в контакт со вставляемой конусообразной частью 22d, расположенной на на-6 023268 ружной опоре 22 по фиг. 6. Углубленная зона 11b вокруг отверстия 11 а дополнительного стабилизирующего устройства, представленного на фиг. 4 А и 4 В, образует две поверхности, идентичные поверхности опоры и поверхности ножки, соответственно, с обеих сторон от стабилизирующего устройства. Вследствие этого, нижняя поверхность стабилизирующего устройства опирается на поверхность 21b трения анкерной ножки 21. Кроме того, когда наружная опора 22 вставлена в анкерную ножку 21, конусообразная поверхность 22d опоры 22 входит в контакт с верхней поверхностью углубленной зоны 11b. Таким образом обеспечивается фрикционная блокировка относительного движения трех механических деталей. Вместе с тем, следует заметить, что поверхности опоры и анкерной ножки должны быть выполнены таким образом, чтобы они могли взаимодействовать в качестве поверхностей трения как в присутствии стабилизирующего устройства, так и в его отсутствие. На фиг. 7, 8 и 9 представлены стабилизирующие устройства в соответствии с частными возможными вариантами осуществления настоящего изобретения. Боковые удлинения по фиг. 7 имеют Т-образную форму, причем каждое из ответвлений верхней части Т-образной формы имеет отверстие, позволяющее вставить остеоинтегрируемый винт для закрепления в челюстной кости. Ясно, что недостаток такого возможного варианта осуществления изобретения состоит в том, что ответвления и плечи боковых удлинений не следуют линиям напряжений, которые возникают в стабилизирующем устройстве в соответствии с настоящим изобретением. Таким образом, такой вариант осуществления, хотя и может способствовать стабилизации эндооссального имплантата, создает опасность ослабления и даже поломки ответвлений Т-образного плеча. На фиг. 8 представлен вариант осуществления, в соответствии с которым одно боковое удлинение имеет Y-образную форму, а другое является простым прямым плечом, имеющим на конце отверстие 13 для вставления единственного стопорного винта. Такое единственное прямое плечо предпочтительно смещено относительно продольной оси стабилизирующего устройства. Это смещение образует, например, угол, меньший или равный 20, предпочтительно от 8 до 15. Такое смещение обеспечивает отсутствие контакта стопорного винта стабилизирующего устройства с анкерной ножкой при закреплении стабилизирующего устройства. Выбор значения этого угла смещения зависит от длины единственного плеча и, в частности, от отношения длины этого плеча к глубине анкерной ножки. Такой вариант осуществления обеспечивает стабилизацию эндооссального имплантата, но характеристики этой стабилизации хуже, чем при применении четырех винтов, размещенных на Y-образных или Т-образных боковых удлинениях. Действительно, ясно, что простое плечо, поддерживающее только отверстие для установки стопорного винта, сильнее подвержено скручиванию под нагрузкой, чем устройство, содержащее Y-образное плечо для установки двух винтов, находящихся друг от друга на расстоянии, равном, по меньшей мере,ширине имплантата. Наконец, на фиг. 9 представлено стабилизирующее устройство с соответствии с вариантом осуществления изобретения, в котором два боковых удлинения являются простыми плечами,имеющими на концах по отверстию 13 для вставления стопорного винта в челюстную кость. Следует заметить, что такой вариант осуществления обеспечивает довольно низкую стабилизацию против кручения эндооссального имплантата, хотя способствует дополнительной стабилизации против вращения имплантата. Следует заметить, что стабилизирующее устройство в соответствии с настоящим изобретением может быть установлено с обычными существующими цилиндрическими эндооссальными имплантатами различных типов при условии, что они снабжены антиротационными средствами. Ясно, что характеристики отверстия в дополнительном устройстве должны соответствовать этим антиротационным средствам имплантата, подлежащего установке. Поскольку настоящее изобретение обеспечивает улучшенную стабилизацию эндооссального имплантата, оно позволяет избежать увеличения количества установок имплантатов, например, для установки моста, а также позволяет избежать ожидания в течение нескольких месяцев для осуществления установки протеза. В частности, для установки моста на три зуба можно устанавливать только два имплантата, вместо обычных трех. Кроме того, следует заметить, что Y-образная или Т-образная форма боковых удлинений стабилизирующего устройства, образующих только тонкие плечи, позволяет перекрыть слабую часть кости. Это позволяет не мешать механизму реминерализации и восстановления костной ткани вокруг отверстия,пробитого для установки анкерной ножки в челюстную кость. Элементы, перекрывающие кость на участках большего размера, препятствуют поддержанию хорошего кровоснабжения, что мешает хорошему восстановлению кости. Следует также заметить, что принципы настоящего изобретения позволяют применять различные варианты его осуществления. В частности, антиротационные средства могут являться комбинироваными,т.е. сочетать многоугольную форму с конусообразной поверхностью трения. Например, наружная опора по фиг. 5 вместо представленного цилиндрического основания может иметь основание шестиугольного сечения под конусом. Таким образом, ножка может также содержать шестиугольное отверстие под кони-7 023268 ческой поверхностью. Наконец, следует заметить, что могут также существовать другие смешанные варианты осуществления с применением одной или другой формы боковых удлинений и одно или другое, или оба антиротационных средства, представленных в настоящем описании. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Комплект для имплантации зубов, содержащий эндооссальный зубной имплантат и стабилизирующее устройство (10), предназначенное для применения совместно с эндооссальным зубным имплантатом, причем этот эндооссальный имплантат содержит независимую отдельную эндооссальную анкерную ножку (21), имеющую наружную часть, сконфигурированную для установки в челюстной кости (1) пациента, и не содержащую резьбы внутреннюю полость (21 а), и независимую отдельную наружную опору (22), имеющую не содержащую резьбы нижнюю часть (22 а) и верхнюю часть (22b) для приема зубного протезного элемента, причем нижняя часть опоры и полость эндооссальной анкерной ножки имеют формы, обеспечивающие взаимодействие этих элементов таким образом, что нижняя часть опоры может быть вставлена в полость без поворота, и образуют взаимодействующие антиротационные средства (21 а, 22 а), предотвращающие относительное движение наружной опоры (22) и эндооссальной анкерной ножки (21), при этом стабилизирующее устройство (10) содержит, по существу, жесткую центральную платформу (11), снабженную отверстием (11 а) в центре таким образом, чтобы обеспечить вставление нижней части (22 а) опоры (22) в полость (21 а) анкерной ножки (21) эндооссального зубного имплантата через стабилизирующее устройство (10) без поворота, причем отверстие (11 а) в платформе (11) имеет форму, обеспечивающую ее взаимодействие с нижней частью (22 а) опоры (22) и полостью (21 а) анкерной ножки (21) для дальнейшего предотвращения вращательного движения опоры (22) в дополнение к антиротационным средствам опоры (22) и анкерной ножки (21), и два вытянутых гибких боковых анкерных удлинения (12) с обеих сторон центральной платформы (11), которые могут быть надеты на челюстную кость (1) и прижаты к обеим ее сторонам, причем каждое из удлинений (12) содержит по меньшей мере одно отверстие (13) для установки по меньшей мере одного стопорного винта (30). 2. Комплект для имплантации зубов по п.1, отличающийся тем, что по меньшей мере одно из боковых удлинений (12) стабилизирующего устройства (10) образовано Y-образным плечом, каждое из ответвлений (12Va, 12Vb, 12Pa, 12Pb) которого содержит отверстие (13) для установки стопорного винта(30). 3. Комплект для имплантации зубов по п.2, отличающийся тем, что расстояние между двумя отверстиями (13) в ответвлениях (12Va, 12Vb или 12 Ра, 12Pb) одного Y-образного плеча стабилизирующего устройства (10) равно, по меньшей мере, ширине эндооссального имплантата. 4. Комплект для имплантации зубов по п.1, отличающийся тем, что по меньшей мере одно из боковых удлинений стабилизирующего устройства (10) образовано Т-образным плечом, каждое из ответвлений которого содержит отверстие для установки стопорного винта. 5. Комплект для имплантации зубов по любому из пп.2-4, отличающийся тем, что два боковых удлинения (12) стабилизирующего устройства (10) образованы Y-образным или Т-образным плечами, причем каждое из ответвлений Y-образного или Т-образного плеча содержит отверстие (13) для установки стопорного винта. 6. Комплект для имплантации зубов по любому из предшествующих пунктов, отличающийся тем,что полость и нижняя часть опоры (21 а, 22 а) имеют правильные взаимодополняющие многоугольные формы, при этом стабилизирующее устройство (10) выполнено таким образом, что отверстие (11 а) в платформе (11) имеет форму правильного многоугольника, позволяющую предотвратить относительное движение нижней части опоры (22) и стабилизирующего устройства (10) при помощи контакта поверхностей многоугольной нижней части опоры (22) с многоугольными поверхностями отверстия (11 а) платформы (11). 7. Комплект для имплантации зубов по п.6, отличающийся тем, что правильная многоугольная форма отверстия (11 а) в платформе (11) идентична форме нижней части опоры (22) и полости анкерной ножки (21). 8. Комплект для имплантации зубов по п.6, отличающийся тем, что если многоугольные формы опоры (22) и анкерной ножки (21) имеют N сторон, то отверстие (11 а) в стабилизирующем устройстве(10) имеет форму многоугольника с 2N сторон, причем правильная многоугольная форма отверстия (11 а) в платформе (11) таким образом обеспечивает большее количество положений стабилизирующего устройства (10), чем правильная многоугольная форма, идентичная форме опоры (22). 9. Комплект для имплантации зубов по п.8, отличающийся тем, что многоугольные формы опоры(10) имеет форму двенадцатиугольника. 10. Комплект для имплантации зубов по п.8, отличающийся тем, что многоугольные формы опоры 11. Комплект для имплантации зубов по любому из пп.1-5, отличающийся тем, что опора (22) и анкерная ножка (21) содержат фрикционные антиротационные поверхности, при этом размер отверстия(11 а) и форма поверхности, окружающей отверстие (11 а) в платформе (11), обеспечивают фрикционный контакт антиротационных фрикционных поверхностей опоры (22) и анкерной ножки (21) с центральной платформой (11) стабилизирующего устройства (10). 12. Комплект для имплантации зубов по п.11, отличающийся тем, что антиротационные фрикционные поверхности выполнены таким образом, что полость эндооссальной анкерной ножки (21) и нижняя часть опоры (22) имеют, соответственно, взаимодополняющие конусообразные формы (21b, 22d), и стабилизирующее устройство имеет центральную платформу (11), в которой сделано конусообразное углубление (11b) вокруг центрального отверстия (11 а). 13. Комплект для имплантации зубов по любому из предшествующих пунктов, отличающийся тем,что одно из боковых удлинений (12V) стабилизирующего устройства (10) длиннее другого бокового удлинения (12 Р) и предназначено для закрепления на вестибулярной стороне челюсти. 14. Комплект для имплантации зубов по любому из предшествующих пунктов, отличающийся тем,что толщина стабилизирующего устройства (10) составляет от 0,2 до 1 мм и предпочтительно от 0,4 до 0,8 мм. 15. Комплект для имплантации зубов по любому из предшествующих пунктов, отличающийся тем,что длина стабилизирующего устройства (10) составляет от 6 до 25 мм и предпочтительно от 7 до 16 мм. 16. Комплект для имплантации зубов по п.13, отличающийся тем, что длины боковых удлинений(12 Р, 12V) стабилизирующего устройства (10) составляют от 3 до 6 мм для небной части и от 4 до 10 мм для вестибулярной части. 17. Комплект для имплантации зубов по любому из предшествующих пунктов, отличающийся тем,что отверстие (11 а) центральной платформы (11) стабилизирующего устройства (10) представляет собой нерезьбовое отверстие. 18. Комплект для имплантации зубов по любому из предшествующих пунктов, отличающийся тем,что опора (22) содержит центральное отверстие (22 с), проходящее по всей длине опоры и сконфигурированное для выравнивания с центральным отверстием, расположенным в глубине отверстия (21 а) в анкерной ножке (21), когда опора (22) вставлена в анкерную ножку (21), причем указанные центральные отверстия принимают винт, фиксирующий опору (22) относительно анкерной ножки (21). 19. Стабилизирующее устройство (10) для применения в комплекте для имплантации зубов по любому из пп.1-18, содержащее, по существу, жесткую центральную платформу (11), снабженную отверстием (11 а) в центре таким образом, чтобы обеспечить вставление нижней части (22 а) опоры (22) в полость (21 а) анкерной ножки (21) эндооссального зубного имплантата через стабилизирующее устройство(10), причем отверстие (11 а) в платформе (11) имеет форму, обеспечивающую ее взаимодействие с нижней частью (22 а) опоры (22) и полостью (21 а) анкерной ножки (21) без поворота для дальнейшего предотвращения вращательного движения опоры (22) дополнительно к антиротационным средствам опоры(22) и анкерной ножки (21), и два вытянутых гибких боковых анкерных удлинения (12) с обеих сторон центральной платформы (11), которые сконфигурированы так, что они могут быть надеты на челюстную кость (1) и прижаты к обеим ее сторонам, причем каждое из удлинений (12) содержит по меньшей мере одно отверстие (13) для установки по меньшей мере одного стопорного винта (30).
