Столб для ограждения и ограждение

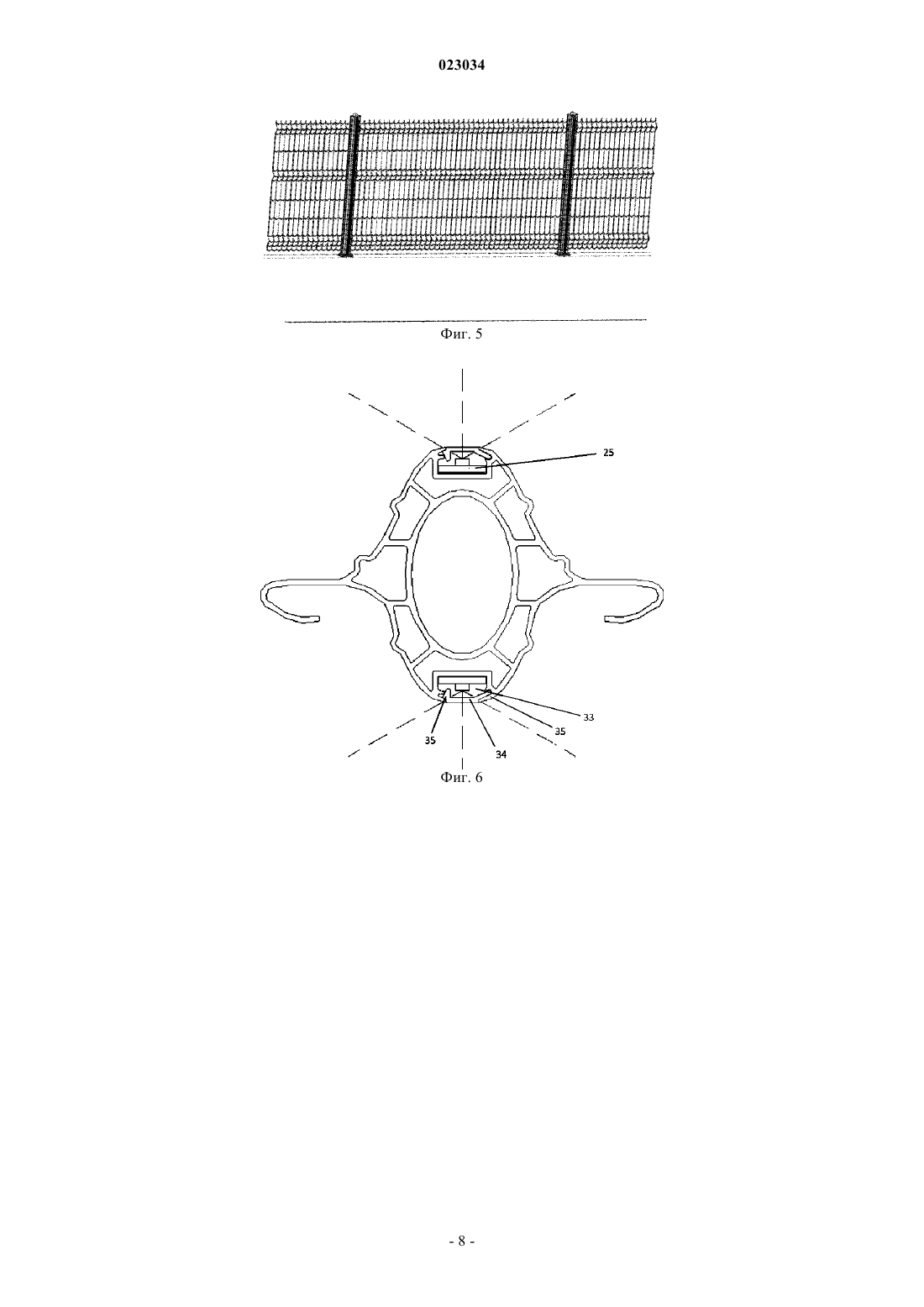

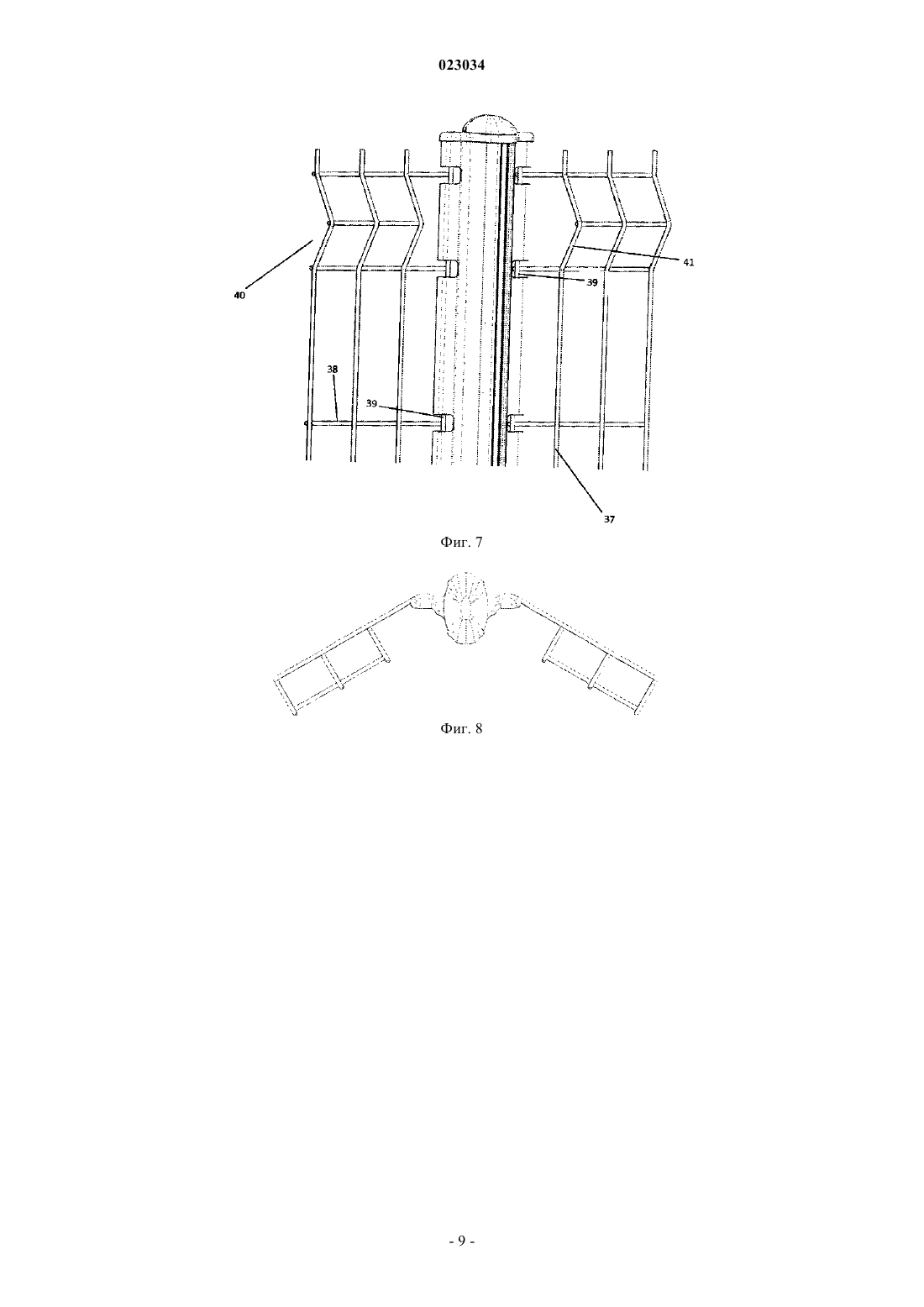

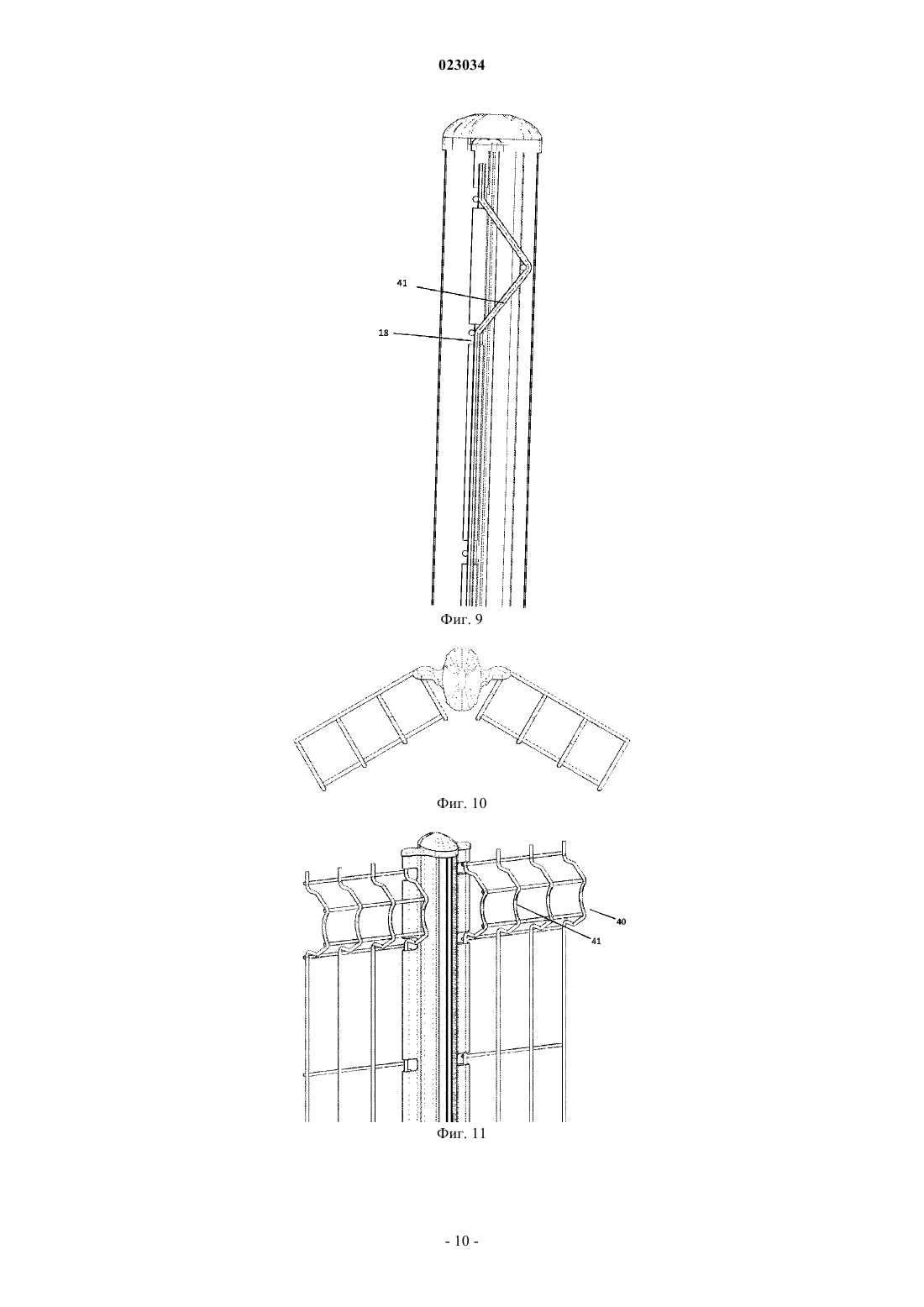

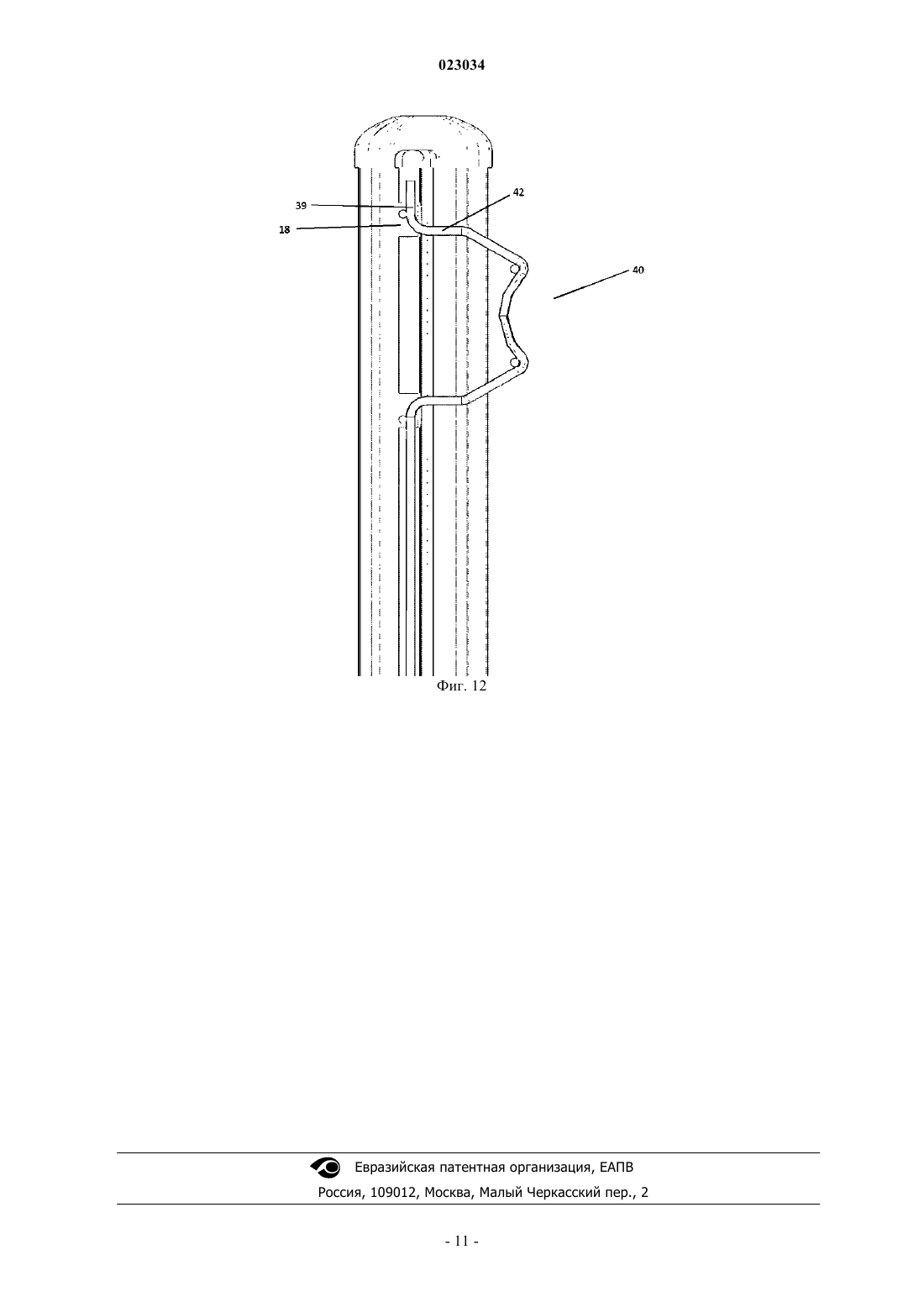

СТОЛБ ДЛЯ ОГРАЖДЕНИЯ И ОГРАЖДЕНИЕ Трубчатый столб, содержащий первую часть, которая имеет скобы слева и справа от внешней выступающей части, где указанные скобы на своих внешних концах имеют загнутые внутрь края. Столб содержит вторую часть, которая представляет собой цилиндрический полый корпус,расположенный внутри указанной первой части. Первая часть имеет несколько боковых вырезов,приспособленных для прохождения горизонтальных концов материала ограждения, в частности каркасной панели, через всю свою длину. Первая часть столба представляет собой первый полый в продольном направлении внутренний профиль с замкнутой геометрией, соединенный по меньшей мере двумя расположенными в продольном направлении перегородками со вторым расположенным в продольном направлении внешним профилем с замкнутой геометрией. Предпочтительно перегородки расположены симметрично между указанными профилями. Самое большое расстояние между двумя точками, расположенными на периферии, в горизонтальной плоскости столба перпендикулярно линии ограждения.(71)(73) Заявитель и патентовладелец: КСЕДАГ ТЕЛ РМЕ САНАЙИ ВЕ ТИДЖАРЕТ ИТХАЛАТ ИХРАДЖАТ А.Ш. (TR) Область техники изобретения Настоящее изобретение относится к столбам ограждения в целом с возможностью установки на равном расстоянии друг от друга, например, на участке жилой территории. В частности, настоящее изобретение относится к столбу ограждения, который исключает использование крепежных приспособлений для крепежа проволочной сетки или каркасной панели к указанным столбам, и к ограждению, которое содержит указанные столбы. Предпосылки изобретения В области, относящейся к столбам ограждения и их конфигурации, существует множество патентных заявок в отношении установки столбов и/или ограждений, и их соединительные элементы. В общих чертах, приоритет в конструкции, рассматриваемый в области данного изобретения, заключается в том,чтобы получить столб ограждения, который требует меньшего числа крепежных приспособлений или соединительных элементов, не ставя под угрозу параметры безопасности. Конструкция столбов, требующая меньшего количества соединительных элементов и крепежных приспособлений, таких как болты, гайки, зажимы и хомуты, является предпочтительной, поскольку она подразумевает простоту и требует меньшего количества трудозатрат в ходе установки. Система, состоящая из ограниченного количества компонентов, также является предпочтительной, поскольку в меньшей степени требует технического ухода. Дальнейшее использование таких соединительных элементов в целом повреждает окрашенные поверхности или покрытия на элементе ограждения и приводит к коррозии материала. Настоящее изобретение содержит меньшее количество компонентов для того, чтобы предоставить быстро и легко устанавливаемую на месте систему столбов ограждения, которая является самоподдерживающейся с точки зрения механической устойчивости, так как различные компоненты, присоединенные для создания системы, в установленном состоянии располагаются неотделимо. Самоподдерживающаяся конструкция значима тем, что доступны простые конструкции, не требующие дополнительных соединительных элементов или крепежных приспособлений. Кроме того, безопасная в плане механики конструкция без соединительных элементов может быть достигнута конструкцией, в которой различные компоненты прикреплены друг к другу так, что каждый отдельный компонент зафиксирован относительно соседнего компонента. Это достигается специальной конструкцией согласно настоящему изобретению, которая позволяет взаимное соединение соседних компонентов без дополнительных крепежных приспособлений и без угрозы для общей простоты и/или безопасности системы. Настоящее изобретение предлагает систему, в которой различные части системы входят или задвигаются одна в другую для обеспечения простого и надежного соединения в отличие от конструкций в известном уровне техники. Обычные ограждения требуют использования крепежных приспособлений таких, как болты и гайки, заклепки, сварку, зажимы, винты, хомуты и т.д. для того, чтобы прикрепить элемент ограждения к столбам ограждения. Крепежные приспособления влекут за собой не только дополнительные затраты конечного продукта, но также требуют дополнительного рабочего времени для резки, крепежа, свинчивания или сварки. Для того чтобы исключить коррозию металла, они должны быть выполнены из дорогого коррозионно-стойкого материала, а также окрашенным или покрытым ингибитором коррозии перед установкой. Настоящее изобретение также предлагает эффект, заключающийся в том, что изгибающий момент установленного столба ограждения увеличивается путем выполнения столба, который возводится в такой конфигурации, в которой он, по сути, менее уязвим к ударам со стороны вторгшихся на территорию лиц. Цели изобретения Одной из целей настоящего изобретения является создание системы столбов ограждения, которая исключает использование крепежных приспособлений или установку соединительных элементов для прикрепления проволочной сетки или каркасной панели к столбам ограждения. Другой целью настоящего изобретения является создание столба ограждения, в котором изгибающий момент возведенного столба ограждения увеличен таким образом, что он, по сути, менее уязвим к ударам со стороны вторгшихся на территорию лиц. Другой целью настоящего изобретения является создание быстро и легко устанавливаемой системы столбов ограждения, которая уменьшает трудозатраты в ходе установки. Другой целью настоящего изобретения является создание самоподдерживающегося столба ограждения с точки зрения механической устойчивости, в частности, изгибающего момента профиля столба. Еще одной целью настоящего изобретения является создание системы, в которой различные части системы входят или задвигаются одна в другую для обеспечения простого и надежного соединения. Также, еще одной целью изобретения является создание системы столбов ограждения, которая позволяет менять углы ограждения без модификации столбов. Кроме того, целью изобретения является создание системы столбов для ограждения, где указанные столбы производят путем экструзии металла, тем самым снизить затраты на изготовление, в том числе и затраты на сырье. Краткое описание изобретения Настоящее изобретение предусматривает трубчатый, состоящий из двух частей корпус столба,имеющий скобы, расположенные таким образом, чтобы определить и разграничить продольное пространство для взаимного соединения конечной части участка ограждения путем сцепления. Две части трубчатых полых корпусов разрабатываются с возможностью вставки одного в другой. Скобы расположены на обеих сторонах профиля столба. Внешние поверхности каждой скобы содержат боковые вырезы для вставки части проволочного ограждения. Указанные вырезы в целом расположены в продольном направлении на одинаковом расстоянии друг от друга, что приемлемо для соединения элемента ограждения. Как правило, элемент ограждения может быть выбран из одной или нескольких групп, включающих проволочные сетки, сваренные сетки, колючую проволоку, габион, отдельные панели, двойные упрочненные панели и каркасные панели. Согласно настоящему изобретению трубчатый столб содержит первую часть, которая имеет скобы слева и справа от внешней выступающей части, где указанные скобы на своих внешних концах имеют загнутые внутрь края. Столб содержит вторую часть, которая представляет собой цилиндрический полый корпус, расположенный внутри указанной первой части. Первая часть имеет несколько боковых вырезов,приспособленных для прохождения горизонтальных концов элемента ограждения, в частности проволочной сетки или каркасной панели, через всю свою длину. Первая часть столба имеет первый полый в продольном направлении внутренний профиль, соединенный по меньшей мере двумя расположенными в продольном направлении перегородками со вторым расположенным в продольном направлении внешним профилем замкнутой формы. Предпочтительно перегородки расположены симметрично между указанными профилями. Самое большое расстояние между двумя точками, расположенными на периферии, в горизонтальной плоскости столба перпендикулярно линии ограждения. В предпочтительном варианте осуществления трубчатый столб содержит один или несколько продольных пазов для вставки (25) в них элементов освещения. Краткое описание графических материалов Прилагаемые графические материалы приведены исключительно с целью представления в качестве примера столба ограждения и ограждения, установленного с использованием указанного столба, преимущества которого над известным уровнем техники изложены выше. На фиг. 1 показано поперечное сечение столба ограждения согласно настоящему изобретению. На фиг. 2 показан перспективный вид столба ограждения в разобранном состоянии согласно настоящему изобретению. На фиг. 3 показан перспективный вид столба ограждения с колпаком согласно настоящему изобретению. На фиг. 4 показан перспективный вид столба ограждения с элементами освещения согласно настоящему изобретению. На фиг. 5 показан перспективный вид столба ограждения с установленным ограждением согласно настоящему изобретению. На фиг. 6 показано поперечное сечение столба ограждения с элементами освещения согласно настоящему изобретению. На фиг. 7 показана известная из уровня техники панель ограждения, имеющая вертикальные и горизонтальные части. На фиг. 8 показан вид сверху известной из уровня техники панели ограждения по фиг. 7. На фиг. 9 показан вид сбоку сверху известной из уровня техники панели ограждения по фиг. 7. На фиг. 10 показан вид сверху панели ограждения согласно настоящему изобретению. На фиг. 11 показана панель ограждения с вертикальными частями и горизонтальными частями согласно настоящему изобретению. На фиг. 12 показан вид сбоку панели ограждения по фиг. 11. Подробное описание изобретения Далее, ссылаясь на описанные выше фигуры, настоящее изобретение представляет систему (11) столба ограждения, где столб (12) ограждения состоит из двух частей (13, 14), которые входят однав другую, формируя столб (12) ограждения. Собранные части (13, 14) столба располагаются в поперечном направлении телескопически. Скобы (15, 16) на обеих сторонах указанного столба (12) ограждения определяют и ограничивают боковые зоны, увеличенные в радиусе, которые также располагаются по всей длине указанного столба (12). Указанная первая часть столба (13) выполнена так, что она имеет кругообразную центральную часть (17), на обеих сторонах которой указанные скобы (15, 16) выступают наружу. Поскольку в предпочтительном варианте осуществления указанная центральная часть (17) является кругообразной, использование этой формы не является необходимым и при создании столба (12) ограждения могут быть использованы различные другие формы в поперечном сечении (например, эллипс, треугольник, четырехугольник, пятиугольник, шестиугольник или другие формы многоугольников). Внешние поверхности каждой скобы (15, 16) включают в себя боковые вырезы (18), расположен-2 023034 ные вертикально в промежутках вдоль продольной длины трубчатого корпуса столба (12). Они легко могут быть расположены на одинаковом расстоянии друг от друга. Секции ограждения, используемые согласно предпочтительному варианту осуществления настоящего изобретения, обычно содержат пересекающиеся стойки, состоящие из вертикальных и горизонтальных частей ограждения, прикрепленных к столбу (12) без использования дополнительных соединительных элементов. Вертикально расположенные крайние стойки каждой секции входят в промежутки,ограниченные скобами (15, 16) указанного корпуса столба (12). Крайняя вертикальная стойка, вставленная в указанный промежуток, взаимодействует с горизонтальными частями ограждения, вставленными туда через вырезы (18). Части (13, 14) столба, вставленные друг в друга, могут двигаться только вертикально, т.е. телескопически. Перед сборкой частей (13, 14) столба вертикально расположенные крайние части столба на обеих сторонах секции ограждения вставляются в промежутки, ограниченные скобами (15, 16) указанного трубчатого корпуса столба (12). Настоящее изобретение предлагает эффект, заключающийся в том, что изгибающий момент столба(12) ограждения увеличивается путем предоставления столба (12), который возводится в такой конфигурации, в которой самое большое расстояние между двумя точками, расположенными на периферии, в горизонтальной плоскости столба (12) перпендикулярно линии ограждения. Таким образом, линия ограждения прерывается корпусами столбов (12) так, что самое короткое расстояние между двумя точками,расположенными на периферии, в горизонтальной плоскости столба (12) совпадает с линией ограждения. Перпендикулярное расположение столбов по отношению к линии ограждения не зависит от какоголибо участка, где столбы (12) имеют точки поворота, потому что самое большое расстояние, т.е. продольное расстояние между двумя точками, расположенными на периферии, в горизонтальной плоскости столба (12) в таких местах, также располагается так, чтобы быть в продольном направлении перпендикулярными в поперечном сечении к линии ограждения. Так как для лица, вторгшегося на территорию, невозможно перевернуть столб боковыми ударами из-за того, что два соседних столба (12) придерживаются по бокам натянутым между ними ограждением, столбы (12) более уязвимы к ударам по продольным осям в горизонтальной плоскости столба (12). Столб (12) по настоящему изобретению представляет собой двухпрофильный столб (12), в котором внешний профиль (30) крепится к внутреннему профилю (31) множеством перегородок (32), предпочтительно расположенных симметрично. Поэтому указанная первая часть (13) столба (12) представляет собой первый полый в продольном направлении внутренний замкнутой формы профиль (31) ограждения(12), соединенный перегородками (32) со вторым расположенным в продольном направлении внешним замкнутой формы профилем (30) ограждения (12), включающий в себя указанный первый профиль (31). Указанная первая часть (13) столба (12) ограждения, включающая в себя два указанных соединенных между собой профиля (30, 31), вставляется во вторую часть (14) столба (12) телескопически. Столб (12) ограждения, содержащий из двухпрофильный первой части (13), вставленной во вторую часть (14), существенно повышает механическую устойчивость и изгибающий момент системы столба(12) от лиц, вторгшихся на территорию. Кроме того, перпендикулярное расположение столбов (12) к линии ограждения также повышает устойчивость от ударов со стороны лиц, вторгшихся на территорию,чтобы перевернуть столб (12), как изложено выше. Столб (12) произведен из экструдированного металла, предпочтительно из алюминия, и обеспечивает более эффективный процесс производства в плане экономической и функциональной выгоды. Алюминий особенно удобен для производства материала столбов, так как он является мягким металлом и легко может быть экструдирован. Однако другие металлы также могут быть использованы для производства трубчатого столба согласно настоящему изобретению. Согласно настоящему изобретению столб (12) ограждения в сцепленном состоянии с секциями ограждения установлен на основе (19), имеющей соответствующую полость (20) для вертикальной вставки указанного столба (12). Полость (20) основы (19) имеет форму и размеры для вставки основы столба (12) для того, чтобы фиксировать и удерживать единую конструкцию. Более того, колпак (21), внутренняя полость которого имеет форму и размеры для вставки вершины указанного столба (12), также служит для той же цели фиксации и удержания единой конструкции столба в установленном состоянии. Более предпочтительно, что указанная основа (19) имеет множество установочных выемок (22) в форме, позволяющей ограниченное промежуточное движение столба (12). Этот признак является особенно предпочтительной во время установки на месте и, в частности, во время растягивания элемента ограждения. Столб (12) ограждения, полученный путем надежного соединения компонентов друг с другом без использования дополнительных соединительных элементов, также позволяет использование более тонкого материала при производстве, таким образом, сохраняя экономию материала. На фиг. 5 показана панель ограждения с горизонтальными стойками, расположенными в вырезах (18). Настоящее расположение столба (12) позволяет использовать ограждения, соединяемые со столбом (12), различных типов и конфигураций. Например, металлический настил или сваренная проволочная сетка могут быть выполнены с возможностью соединения со столбом (12) согласно настоящим изобретением. К примеру, это может быть достигнуто без модификаций имеющихся вырезов (18) путем соединения зацеплением. В предпочтительном варианте осуществления первая и вторая часть произведены из экструдированного металла, тем самым образуя единую конструкцию без каких-либо крепежных приспособлений. Настоящее изобретение является предпочтительным в том, что оно исключает недостатки общепринятых способов, опирающихся на традиционные методы такие, как резка, сварка, обжимание и т.д. Поэтому предпочтительно исключить постпроизводственные процессы для избежания связанных с ними трудовых затрат и затрат на сырье и выбора между обжиманием, экструзией или прессованием. После вставки расположенных вертикально частей ограждения в продольные промежутки, ограниченные скобами (15, 16), и выравнивания горизонтально выступающих частей ограждения, соединенных с ними, сверху на столб (12) помещается колпак (21) для того, чтобы закрыть обе кругообразные центральные части (17) и примкнуть к скобам (15, 16). Наличие колпака (21) также обеспечивает закрепление основных компонентов столба (12), т.е. частей (13, 14) столба и вертикальных частей ограждения. Вырезы (18), расположенные вдоль всех загнутых в направлении центральной части краев (23, 24) указанных скоб (15, 16) на своих внешних концах, формируют промежутки для поперечного смещения части ограждения в указанном вырезе (18). Это особенно предпочтительно тем, что позволяет избежать использования специально приспособленного углового столба(ов). Расположение настоящего изобретения является подходящим для обеспечения угла поворота до 120 градусов на углах без использования дополнительных материалов или модифицирования конструкции столба. Изобретение предлагает трубчатый столб (12), в котором указанная первая часть (13) включает в себя один или несколько продольных пазов (33) для вставки элементов (25) освещения. Указанные элементы освещения могут питаться от солнечных батарей или от сети. Указанные продольные пазы (33), в которые вставляются указанные элементы (25) освещения, закрыты продольными крышками (34), образующие соединение типа "ласточкин хвост" с открытыми концами указанных пазов (33). Поэтому указанные крышки (34) имеют первый и второй концы, где каждый край вставляется в боковые открытые концы (35) указанных пазов (33) путем задвигания указанных крышек (34) в указанные пазы (33) перед установкой указанных колпаков (21). Указанные крышки (34) обеспечивают эффект, при котором указанные элементы (25) освещения защищены от воздействий окружающей среды, таких как влажность и дождливая погода. Также указанные крышки (34) после установки располагаются вровень с оставшейся внешней поверхностью столба (12), обеспечивая более эстетическую и скрытую или, по меньшей мере,менее заметную конструкцию для случайного лица, вторгшегося на территорию. Указанные крышки (34) выполнены из поликарбоната для максимальной степени защиты. Это особенно предпочтительно против попыток вторжения для повреждения элементов освещения (25) острым предметом, таким как отвертка. Настоящее изобретение по п.1, таким образом, представляет столб (12) для ограждения, содержащий полую расположенную в продольном направлении первую часть (13), которая содержит из скобы(15, 16) на обеих сторонах центральной части (17), где указанные скобы (15, 16) на своих внешних концах имеют загнутые внутрь края (23, 24) с несколькими в продольном направлении расположенных боковых вырезов (18), приспособленных для вставки концов элемента ограждения и второй части (14), которая телескопически расположена в продольном направлении в указанной первой части (13). Указанная первая часть (13) столба (12) имеет первый полый в продольном направлении внутренний профиль (31),соединенный по меньшей мере двумя расположенными в продольном направлении перегородками (32) со вторым расположенным в продольном направлении внешним профилем (30), замкнутой формы, окружающим указанный первый профиль (31). Скобы, расположенные так, чтобы определить и ограничить продольный промежуток для крепления конечной части участка ограждения, особенно предпочтительно, поскольку столб имеет намного большую ширину, чем известные столбы. Поскольку столб имеет широкий профиль, для охватывания места крепления требуется меньше материала ограждения. Следует отметить, что скобы на обеих сторонах столба образуют дополнительную ширину, что исключает использование проволочного ограждения на ширину скоб. Таким образом, столб, согласно настоящему изобретению позволяет снизить затраты при установке на месте. Основа (19) на своих боковых поверхностях имеет каналы (37) для протягивания проводов источника питания элементов (25) освещения. Эти каналы (37) позволяют скрыть прохождение проводов питания таким образом, что попытки обрезания проводов питания извне могут быть предотвращены. Как следует из фиг. 6, элементы освещения (25) могут быть размещены на фронтальной и тыловой стороне столба (12) ограждения. Опционально, на профиле может располагаться один или несколько продольных пазов (33) для крепления элементов (25) освещения на профиле. Предпочтительно подавать питание на несколько столбов ограждения параллельно, так как в этом случае обрезание или разъединение на одном из столбов не остановит подачу питания на другие столбы. Средствами освещения предпочтительно являются LED (светоизлучающие диоды), потребляющие относительно низкую энергию по сравнению с традиционными средствами освещения. Также, в столбах ограждения, можно использовать цветоменяющие LED. Опционально, колпак (21) может быть выполнен из прозрачного материала для придания более эстетического вида столбам ограждения. Поскольку свет из элементов (25) освещения будет преломляться изнутри наружу через колпак, можно будет достичь лучшей визуальной индикации столбов ограждения. Согласно настоящему изобретению взаимосвязанным изделием, приспособленным для использования вместе со столбом (12), является каркасная панель ограждения (36), имеющая цельные вертикальные и горизонтальные части, устанавливаемые на указанных столбах (12). На фиг. 7 показана панель ограждения (36), известная из уровня техники, которая имеет вертикальную (37) и горизонтальную (38) части. Панель ограждения (36) имеет крайнюю вертикальную часть (39),входящую в промежуток в продольном направлении, образованный указанными скобами (15, 16) столба(12). Панель ограждения (36) имеет верхнюю часть (40) с частями (41) панели, наклоненную относительно вертикальной оси вместо вертикальных компонентов. Целью данной верхней части является как предоставление визуального разнообразия, так и обеспечение дополнительного физического препятствия случайному лицу, которое вторглось на территорию, при попытке перелезть через ограждение (36). Крайняя часть (39), входящая в промежуток в продольном направлении, образованный указанными скобами (15, 16) в верхней части (40) панели ограждения (36), не содержит указанные наклоненные части(41) панели, так как эти части (41) не приспособлены соответствующим образом входить в боковые вырезы (18), как показано на фиг. 9. Кроме того, они могут также представлять ограничение в угле поворота в месте, где ставятся последовательные столбы, чтобы обеспечить точку поворота. Это показано на фиг. 8, где указанные наклоненные части (41) удалены, чтобы обеспечить возможность поворота с неограниченным углом. Данные недостатки ограждения (36), известного из уровня техники, устранены в панели (36) ограждения настоящего изобретения. Ограждение (36) выполнено с возможностью использования со столбом(12) изобретения, имеющего в продольном направлении выступающие боковые скобы (15, 16), образующие внутренний промежуток в продольном направлении для вставки каркасной панели (36) в верхнюю часть (40), в которой наклоненные части (41) панели также присутствуют в крайней части (39), располагаясь внутри продольного промежутка в продольном направлении, образованного указанными скобами(15, 16). Поэтому панель (36) ограждения изобретения, как показано на фиг. 10-12, содержит верхнюю часть (40) с частями (41) панели верхней части (40), как описано ниже. Как показано на фиг. 12, верхняя часть (40) панели (36) ограждения имеет части (42) ограждения,находящиеся в непосредственной близости к указанным боковым вырезам (18), расположенным перпендикулярно к вертикальным частям (39) ограждения внутри промежутка в продольном направлении, образованного указанными скобами (15, 16). Такое расположение обеспечивает эффект, при котором указанные части (42) ограждения, находящиеся в непосредственной близости к указанным боковым вырезам(18), сформированы так, чтобы позволять движение указанных частей (42) ограждения вокруг продольной оси, определяемой промежутком в указанных скобах (15, 16) и в указанных вырезах (18), таким образом, что достигается увеличенный угол поворота, как показано на фиг. 10. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Столб (12) для ограждения, содержащий полую расположенную в продольном направлении первую часть (13), которая содержит скобы (15, 16) на внешней стороне с двух сторон центральной части(17), где указанные скобы (15, 16) на своих внешних концах имеют загнутые в направлении центральной части (17) края (23, 24) с несколькими расположенными вдоль продольного направления боковыми вырезами (18), выполненными с возможностью вставки концов элемента ограждения; вторую часть (14),которая расположена в продольном направлении в указанной первой части (13), отличающийся тем, что указанная первая часть (13) столба (12) выполнена из первого полого в продольном направлении внутреннего профиля (31) замкнутой формы, соединенного по меньшей мере двумя расположенными в продольном направлении перегородками (32) со вторым расположенным в продольном направлении внешним профилем (30) замкнутой формы, окружающим указанный первый профиль (31),указанная первая часть (13) столба (12) содержит один или несколько продольных пазов (33) для крепления в них элементов освещения (25),указанные продольные пазы (33) закрыты продольными крышками (34), имеющими первый и второй концы, при этом каждый конец вставлен в открытые концы боковых выступов (35) указанных пазов(33) путем задвигания указанных крышек (34) в указанные пазы (33), образуя соединение типа "ласточкин хвост" с открытыми концами указанных пазов (33). 2. Столб (12) для ограждения по п.1, отличающийся тем, что указанные продольные крышки (34) расположены вровень с остальной внешней поверхностью столба (12). 3. Столб (12) для ограждения по п.2, отличающийся тем, что указанные продольные крышки (34) выполнены из прозрачного прочного материала, в частности из поликарбоната, где указанные элементы(25) освещения могут быть защищены от попыток повреждения извне. 4. Столб (12) для ограждения по п.1 или 3, отличающийся тем, что столб (12) также содержит основу (19), имеющую полость (20), которая имеет форму и размеры для вставки основы первой части (13) указанного столба (12) для того, чтобы фиксировать и удерживать единую конструкцию. 5. Столб (12) для ограждения по п.4, отличающийся тем, что столб (12) также содержит колпак (21),-5 023034 внутренняя полость которого имеет форму и размеры для вставки вершины первой части (13) указанного столба (12) для того, чтобы фиксировать и удерживать единую конструкцию. 6. Столб (12) для ограждения по одному из предыдущих пунктов, отличающийся тем, что поперечное сечение центральной части (17) первой части (13) имеет форму полукруга, эллипса, треугольника,четырехугольника, пятиугольника или шестиугольника. 7. Столб (12) для ограждения по п.6, отличающийся тем, что указанная первая и вторая части (13,14) сделаны из экструдированного алюминия. 8. Столб (12) для ограждения по п.7, отличающийся тем, что указанная основа (19) имеет несколько установочных выемок (22) в форме, позволяющей ограниченное движение первой части (13) столба (12) для растягивания материала ограждения. 9. Столб (12) для ограждения по п.1, отличающийся тем, что указанный элемент (25) освещения запитан от источника солнечной энергии. 10. Ограждение, содержащее несколько столбов согласно одному из предыдущих пунктов и набор элементов ограждения, выбираемый из одной или нескольких групп, включающих проволочные сетки,сваренные сетки, колючую проволоку, габион, отдельные панели, двойные упрочненные панели и каркасные панели.
