Блочный конструктивный элемент для использования в строительстве и перекрытие, в котором использован указанный блочный конструктивный элемент

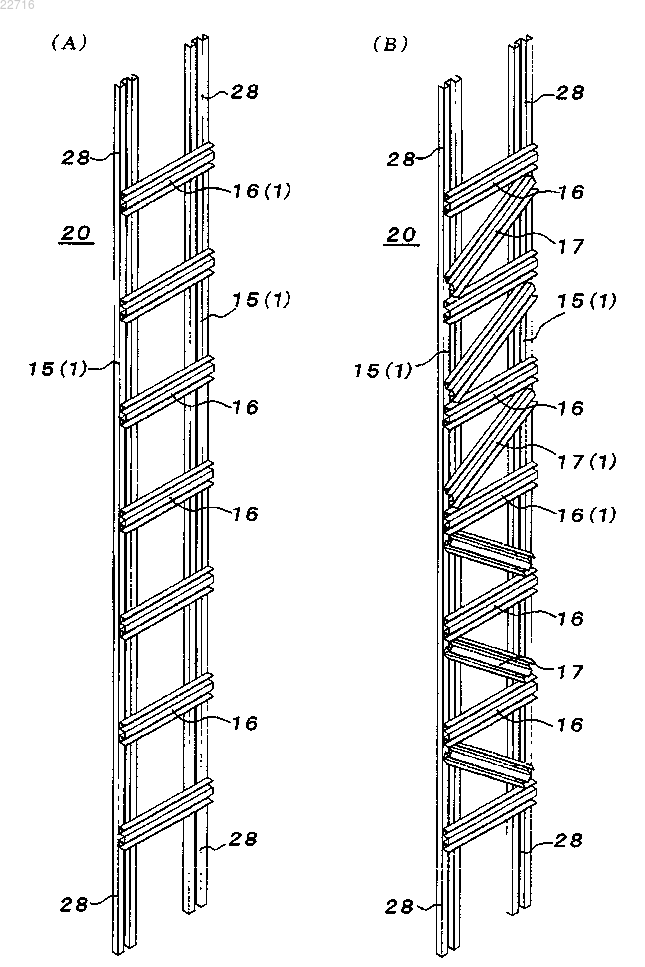

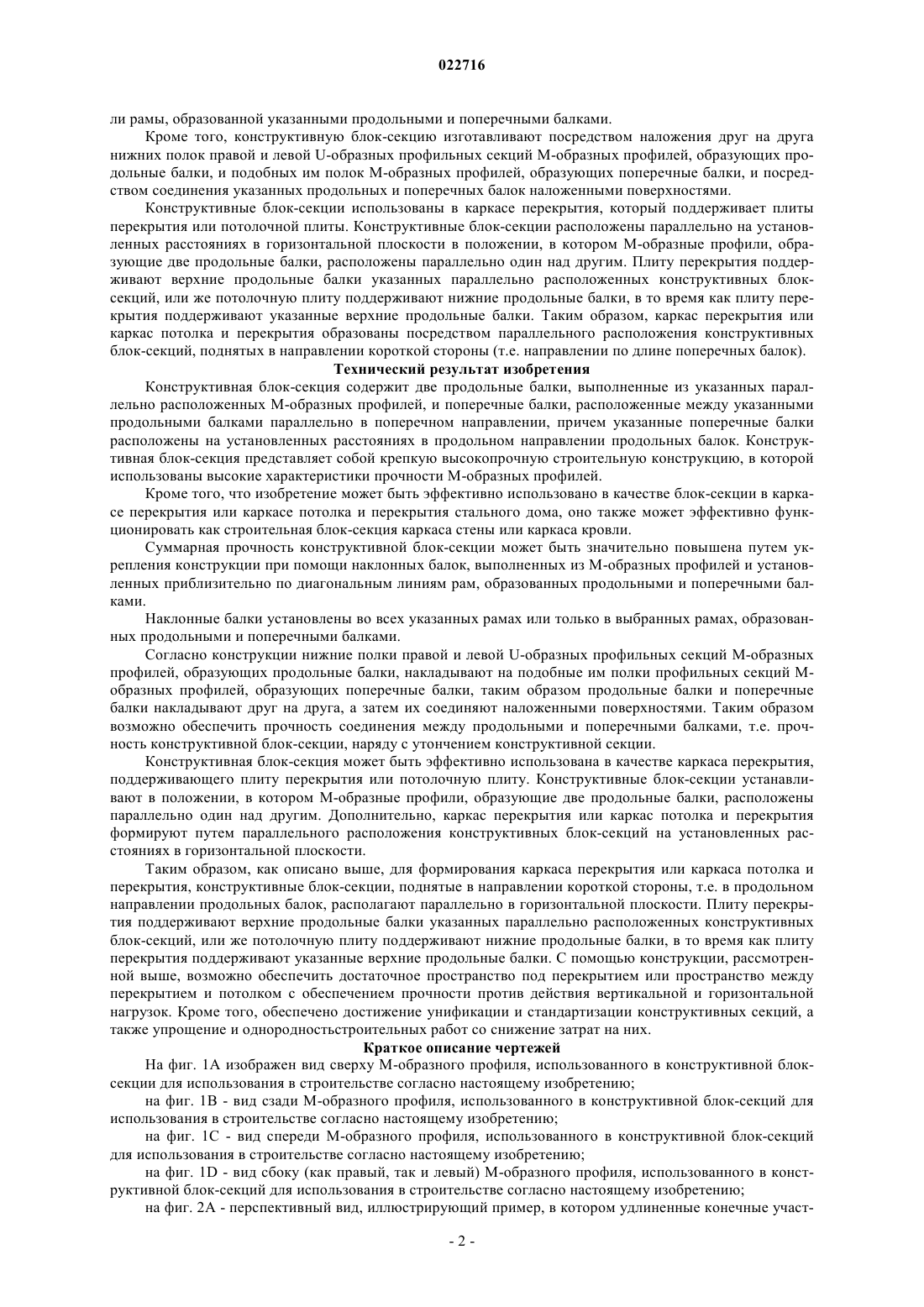

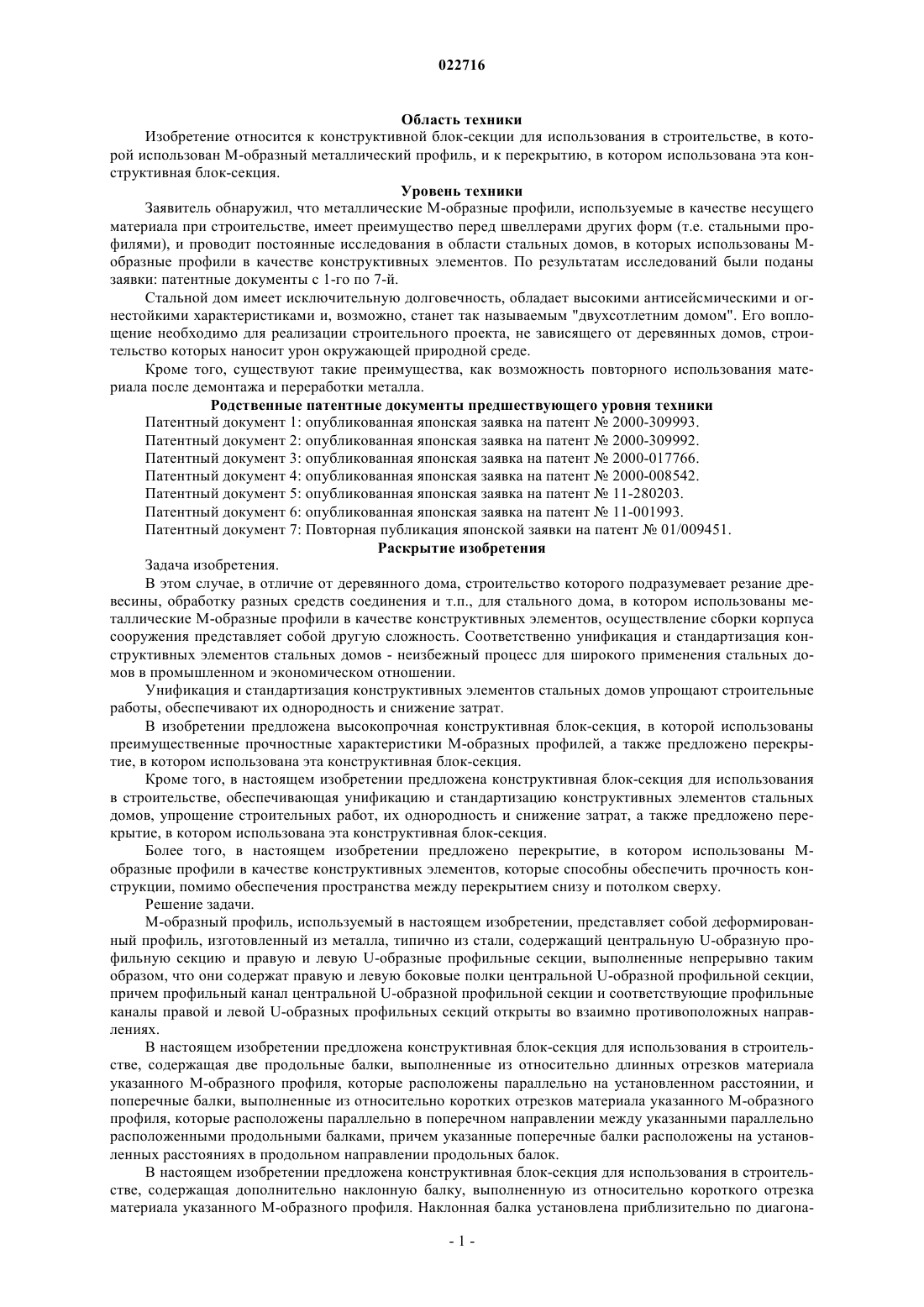

БЛОЧНЫЙ КОНСТРУКТИВНЫЙ ЭЛЕМЕНТ ДЛЯ ИСПОЛЬЗОВАНИЯ В СТРОИТЕЛЬСТВЕ И ПЕРЕКРЫТИЕ, В КОТОРОМ ИСПОЛЬЗОВАН УКАЗАННЫЙ БЛОЧНЫЙ КОНСТРУКТИВНЫЙ ЭЛЕМЕНТ В изобретении предложен блочный конструктивный элемент, содержащий М-образные профили,целью которого является достижение стандартизации и повышение прочности стального дома. В блочном конструктивном элементе 20 для использования в строительстве использован Мобразный профиль 1, который содержит центральную U-образную профильную секцию 2 и правую и левую U-образные профильные секции 6, 5, выполненные непрерывно таким образом,что они содержат правую и левую боковые полки 4, 3 центральной U-образной профильной секции 2, причем профильный канал 7 центральной U-образной профильной секции 2 и соответствующие профильные каналы 9, 8 правой и левой U-образных профильных секций 6, 5 открыты во взаимно противоположных направлениях. Блочный конструктивный элемент 20 для использования в строительстве содержит две продольные балки 15, выполненные из относительно длинных отрезков материала указанного М-образного профиля 1, расположенные параллельно на установленном расстоянии и поперечные балки 16, выполненные из относительно коротких отрезков материала указанного М-образного профиля 1, расположенные параллельно в поперечном направлении между параллельно расположенными продольными балками 15,причем указанные поперечные балки расположены на установленных расстояниях в продольном направлении продольных балок 15. Также в настоящем изобретении предложено перекрытие, в котором использован этот блочный конструктивный элемент. Область техники Изобретение относится к конструктивной блок-секции для использования в строительстве, в которой использован М-образный металлический профиль, и к перекрытию, в котором использована эта конструктивная блок-секция. Уровень техники Заявитель обнаружил, что металлические M-образные профили, используемые в качестве несущего материала при строительстве, имеет преимущество перед швеллерами других форм (т.е. стальными профилями), и проводит постоянные исследования в области стальных домов, в которых использованы Мобразные профили в качестве конструктивных элементов. По результатам исследований были поданы заявки: патентные документы с 1-го по 7-й. Стальной дом имеет исключительную долговечность, обладает высокими антисейсмическими и огнестойкими характеристиками и, возможно, станет так называемым "двухсотлетним домом". Его воплощение необходимо для реализации строительного проекта, не зависящего от деревянных домов, строительство которых наносит урон окружающей природной среде. Кроме того, существуют такие преимущества, как возможность повторного использования материала после демонтажа и переработки металла. Родственные патентные документы предшествующего уровня техники Патентный документ 1: опубликованная японская заявка на патент 2000-309993. Патентный документ 2: опубликованная японская заявка на патент 2000-309992. Патентный документ 3: опубликованная японская заявка на патент 2000-017766. Патентный документ 4: опубликованная японская заявка на патент 2000-008542. Патентный документ 5: опубликованная японская заявка на патент 11-280203. Патентный документ 6: опубликованная японская заявка на патент 11-001993. Патентный документ 7: Повторная публикация японской заявки на патент 01/009451. Раскрытие изобретения Задача изобретения. В этом случае, в отличие от деревянного дома, строительство которого подразумевает резание древесины, обработку разных средств соединения и т.п., для стального дома, в котором использованы металлические М-образные профили в качестве конструктивных элементов, осуществление сборки корпуса сооружения представляет собой другую сложность. Соответственно унификация и стандартизация конструктивных элементов стальных домов - неизбежный процесс для широкого применения стальных домов в промышленном и экономическом отношении. Унификация и стандартизация конструктивных элементов стальных домов упрощают строительные работы, обеспечивают их однородность и снижение затрат. В изобретении предложена высокопрочная конструктивная блок-секция, в которой использованы преимущественные прочностные характеристики М-образных профилей, а также предложено перекрытие, в котором использована эта конструктивная блок-секция. Кроме того, в настоящем изобретении предложена конструктивная блок-секция для использования в строительстве, обеспечивающая унификацию и стандартизацию конструктивных элементов стальных домов, упрощение строительных работ, их однородность и снижение затрат, а также предложено перекрытие, в котором использована эта конструктивная блок-секция. Более того, в настоящем изобретении предложено перекрытие, в котором использованы Мобразные профили в качестве конструктивных элементов, которые способны обеспечить прочность конструкции, помимо обеспечения пространства между перекрытием снизу и потолком сверху. Решение задачи. М-образный профиль, используемый в настоящем изобретении, представляет собой деформированный профиль, изготовленный из металла, типично из стали, содержащий центральную U-образную профильную секцию и правую и левую U-образные профильные секции, выполненные непрерывно таким образом, что они содержат правую и левую боковые полки центральной U-образной профильной секции,причем профильный канал центральной U-образной профильной секции и соответствующие профильные каналы правой и левой U-образных профильных секций открыты во взаимно противоположных направлениях. В настоящем изобретении предложена конструктивная блок-секция для использования в строительстве, содержащая две продольные балки, выполненные из относительно длинных отрезков материала указанного М-образного профиля, которые расположены параллельно на установленном расстоянии, и поперечные балки, выполненные из относительно коротких отрезков материала указанного М-образного профиля, которые расположены параллельно в поперечном направлении между указанными параллельно расположенными продольными балками, причем указанные поперечные балки расположены на установленных расстояниях в продольном направлении продольных балок. В настоящем изобретении предложена конструктивная блок-секция для использования в строительстве, содержащая дополнительно наклонную балку, выполненную из относительно короткого отрезка материала указанного М-образного профиля. Наклонная балка установлена приблизительно по диагона-1 022716 ли рамы, образованной указанными продольными и поперечными балками. Кроме того, конструктивную блок-секцию изготавливают посредством наложения друг на друга нижних полок правой и левой U-образных профильных секций М-образных профилей, образующих продольные балки, и подобных им полок М-образных профилей, образующих поперечные балки, и посредством соединения указанных продольных и поперечных балок наложенными поверхностями. Конструктивные блок-секции использованы в каркасе перекрытия, который поддерживает плиты перекрытия или потолочной плиты. Конструктивные блок-секции расположены параллельно на установленных расстояниях в горизонтальной плоскости в положении, в котором М-образные профили, образующие две продольные балки, расположены параллельно один над другим. Плиту перекрытия поддерживают верхние продольные балки указанных параллельно расположенных конструктивных блоксекций, или же потолочную плиту поддерживают нижние продольные балки, в то время как плиту перекрытия поддерживают указанные верхние продольные балки. Таким образом, каркас перекрытия или каркас потолка и перекрытия образованы посредством параллельного расположения конструктивных блок-секций, поднятых в направлении короткой стороны (т.е. направлении по длине поперечных балок). Технический результат изобретения Конструктивная блок-секция содержит две продольные балки, выполненные из указанных параллельно расположенных М-образных профилей, и поперечные балки, расположенные между указанными продольными балками параллельно в поперечном направлении, причем указанные поперечные балки расположены на установленных расстояниях в продольном направлении продольных балок. Конструктивная блок-секция представляет собой крепкую высокопрочную строительную конструкцию, в которой использованы высокие характеристики прочности М-образных профилей. Кроме того, что изобретение может быть эффективно использовано в качестве блок-секции в каркасе перекрытия или каркасе потолка и перекрытия стального дома, оно также может эффективно функционировать как строительная блок-секция каркаса стены или каркаса кровли. Суммарная прочность конструктивной блок-секции может быть значительно повышена путем укрепления конструкции при помощи наклонных балок, выполненных из М-образных профилей и установленных приблизительно по диагональным линиям рам, образованных продольными и поперечными балками. Наклонные балки установлены во всех указанных рамах или только в выбранных рамах, образованных продольными и поперечными балками. Согласно конструкции нижние полки правой и левой U-образных профильных секций М-образных профилей, образующих продольные балки, накладывают на подобные им полки профильных секций Мобразных профилей, образующих поперечные балки, таким образом продольные балки и поперечные балки накладывают друг на друга, а затем их соединяют наложенными поверхностями. Таким образом возможно обеспечить прочность соединения между продольными и поперечными балками, т.е. прочность конструктивной блок-секции, наряду с утончением конструктивной секции. Конструктивная блок-секция может быть эффективно использована в качестве каркаса перекрытия,поддерживающего плиту перекрытия или потолочную плиту. Конструктивные блок-секции устанавливают в положении, в котором М-образные профили, образующие две продольные балки, расположены параллельно один над другим. Дополнительно, каркас перекрытия или каркас потолка и перекрытия формируют путем параллельного расположения конструктивных блок-секций на установленных расстояниях в горизонтальной плоскости. Таким образом, как описано выше, для формирования каркаса перекрытия или каркаса потолка и перекрытия, конструктивные блок-секции, поднятые в направлении короткой стороны, т.е. в продольном направлении продольных балок, располагают параллельно в горизонтальной плоскости. Плиту перекрытия поддерживают верхние продольные балки указанных параллельно расположенных конструктивных блок-секций, или же потолочную плиту поддерживают нижние продольные балки, в то время как плиту перекрытия поддерживают указанные верхние продольные балки. С помощью конструкции, рассмотренной выше, возможно обеспечить достаточное пространство под перекрытием или пространство между перекрытием и потолком с обеспечением прочности против действия вертикальной и горизонтальной нагрузок. Кроме того, обеспечено достижение унификации и стандартизации конструктивных секций, а также упрощение и однородностьстроительных работ со снижение затрат на них. Краткое описание чертежей На фиг. 1 А изображен вид сверху М-образного профиля, использованного в конструктивной блоксекции для использования в строительстве согласно настоящему изобретению; на фиг. 1 В - вид сзади М-образного профиля, использованного в конструктивной блок-секций для использования в строительстве согласно настоящему изобретению; на фиг. 1 С - вид спереди М-образного профиля, использованного в конструктивной блок-секций для использования в строительстве согласно настоящему изобретению; на фиг. 1D - вид сбоку (как правый, так и левый) М-образного профиля, использованного в конструктивной блок-секций для использования в строительстве согласно настоящему изобретению; на фиг. 2 А - перспективный вид, иллюстрирующий пример, в котором удлиненные конечные участ-2 022716 ки продольных балок расположены на конечных участках конструктивной блок-секции, содержащей Мобразные профили согласно настоящему изобретению; на фиг. 2 В - перспективный вид, иллюстрирующий пример, в котором наклонные балки расположены на конструктивной блок-секции; на фиг. 3 А - перспективный вид, иллюстрирующий пример, в котором поперечные балки расположены таким образом, что удлиненные конечные участки продольных балок не расположены на конечных частях конструктивной блок-секции, содержащей М-образные профили согласно настоящему изобретению; на фиг. 3 В - перспективный вид, иллюстрирующий пример, в котором наклонные балки расположены на конструктивной блок-секции; на фиг. 4 А - вид сверху конструктивной блок-секции, показанной на фиг. 2 и 3; на фиг. 4 В - вид сзади конструктивной блок-секции, показанной на фиг. 2 и 3; на фиг. 4 С - вид сверху конструктивной блок-секции, показанной на фиг. 2 и 3; на фиг. 4D - вид сбоку (как правый, так и левый) конструктивной блок-секции, показанной на фиг. 2 и 3; на фиг. 5 - разрез, иллюстрирующий в увеличенном масштабе конструкцию соединения (т.е. конструкцию крепления винтами) между продольной балкой и поперечной балкой конструктивной блоксекции; на фиг. 6 - перспективный вид каркаса перекрытия, сформированного посредством параллельного расположения конструктивных блок-секций; на фиг. 7 - вид сверху каркаса перекрытия, сформированного посредством параллельного расположения конструктивных блок-секций; на фиг. 8 - разрез перекрытия, сформированного посредством крепления плиты перекрытия к каркасу перекрытия при помощи винтов; на фиг. 9 - перспективный вид, иллюстрирующий конструкцию крепления удлиненных конечных участков конструктивных блок-секций к вертикальным каркасам каркаса стены в случае, когда каркас перекрытия выполнен с использованием конструктивных блок-секций, показанных на фиг. 2; на фиг. 10 - разрез, иллюстрирующий конструкцию крепления конечных участков поперечных балок конструктивной блок-секции к вертикальным каркасам каркаса стены в случае, когда каркас перекрытия выполнен с использованием конструктивных блок-секций, показанных на фиг. 3; на фиг. 11 - разрез, иллюстрирующий положение, в котором строительное перекрытие выполнено с использованием конструктивных блок-секций, показанных на фиг. 2; на фиг. 12 А - разрез, иллюстрирующий положение, в котором правый и левый профильные каналы М-образного профиля наполнены строительным раствором; на фиг. 12 В - разрез, иллюстрирующий положение, в котором центральный профильный канал Мобразного профиля наполнен строительным раствором. Варианты реализации изобретения Ниже будут описаны варианты реализации настоящего изобретения со ссылками на фиг. 1-10. Как показано на фиг. 1, М-образный профиль 1, используемый в настоящем изобретении, представляет собой деформированный швеллер, изготовленный из металла, обычно из стали, и содержащий центральную U-образную профильную секцию 2 и правую и левую U-образные профильные секции 6, 5,выполненные непрерывно таким образом, что они содержат правую и левую боковые полки 4, 3 центральной U-образной профильной секции 2, причем профильные каналы 9, 8 правой и левой U-образных профильных секций 6, 5 открыты во взаимно противоположных направлениях. Центральная U-образная профильная секция 2 содержит правую и левую боковые полки 4, 3 и нижнюю полку 10, которая соединяет один конец правой боковой полки 4 с одним концом левой боковой полки 3. Профильный канал 7 образован правой и левой боковыми полками 4, 3 и нижней полкой 10. Далее, левая U-образная профильная секция 5 содержит правую и левую боковые полки 3, 11 и нижнюю полку 13, которая соединяет один конец правой боковой полки 3 с одним концом левой боковой полки 11. Профильный канал 8 образован правой и левой боковыми полками 3, 11 и нижней полкой 13. Левая U-образная профильная секция 5 в качестве своей внутренней боковой полки содержит левую боковую полку 3 центральной U-образной профильной секции 2 и неотъемлемо содержит наружную боковую полку (т.е. левую боковую полку) 11, обращенную к указанной внутренней боковой полке. Аналогично, правая U-образная профильная секция 6 содержит правую и левую боковые полки 12,4 и нижнюю полку 14, которая соединяет один конец правой боковой полки 12 и один конец левой боковой полки 4. Профильный канал 9 образован правой и левой боковыми полками 12, 4 и нижней полкой 14. Правая U-образная профильная секция 6 в качестве своей внутренней боковой полки содержит правую боковую полку 12 центральной U-образной профильной секцией 2 и неотъемлемо содержит наружную боковую полку (т.е правую боковую полку) 12, обращенную к указанной внутренней боковой полке. Как описано выше, М-образный профиль 1 имеет структуру, в которой нижняя полка 13 левой Uобразной профильной секции 5 присоединена к с открытой стороны к конечному участку одной боковой полки 3 центральной U-образной профильной секции 2, а нижняя полка 14 правой U-образной профиль-3 022716 ной секции 6 присоединена с открытой стороны к конечному участку другой боковой полки 4 этой же секции 2, нижняя полка 10 центральной U-образной профильной секции 2 и соответствующие нижние полки 14, 13 правой и левой U-образных профильных секций 6, 5 находятся на взаимно противоположных сторонах, а профильный канал 7 центральной U-образной профильной секции 2 и соответствующие профильные каналы 9, 8 правой и левой U-образных профильных секций 6, 5 открыты во взаимно противоположных направлениях. В настоящем изобретении предложены: конструктивная блок-секция 20 для использования в строительстве, в которой использован металлический М-образный профиль 1; и перекрытие, в котором использована эта конструктивная блок-секция 20. Например, ширина короткой стороны боковых полок 3, 4, 11, 12 и эта ширина нижних полок 10, 13,14 равны. Таким образом, ширина короткой стороны всех боковых полок 3, 4, 11, 12 и эта ширина профильных каналов 7, 8, 9 являются равными для того, чтобы получить конструкцию, в которой боковая полка М-образного профиля 1, направленная горизонтально, может быть прикреплена к профильным каналам 7, 8, 9 М-образного профиля 1, направленным вертикально. Конструктивная блок-секция 20 имеет две продольные балки 15, выполненные из относительно длинных отрезков материала указанного М-образного профиля 1 и расположенные параллельно на установленном расстоянии, а также имеет поперечные балки 16, выполненные из относительно коротких отрезков материала указанного М-образного профиля 1 и расположенные параллельно в поперечном направлении между продольными балками 15, причем указанные поперечные балки расположены на установленных расстояниях в продольном направлении продольных балок 15. Оба М-образных профильных профиля 1, образующих две продольные балки 15, имеют приблизительно одинаковую длину. Аналогично, М-образные профили 1, образующие поперечные балки 16,имеют приблизительно одинаковую длину друг с другом. Кроме того, обе конечные поверхности каждой поперечной балки 16 обрезаны приблизительно в одной плоскости с двусторонними наружными боковыми поверхностями двух продольных балок 15. Таким образом, путем присоединения поперечных балок 16 к указанным продольным балкам 15 устанавливается расстояние между продольными балками 15. Описанный выше вариант не исключает вариант, в котором оба конца поперечных балок 16 выступают на дополнительную длину относительно двусторонних наружных боковых поверхностей продольных балок 15, при этом выступающие участки концов этих балок используются для соединения и т.п. Конструктивная блок-секция 20 имеет структуру в форме лестницы, в которой каждая из продольных балок 15 и поперечная балка 16 выполнены из указанного М-образного профиля 1, и оба элемента 15, 16 собирают как лестницу. На фиг. 5 приведен пример предпочтительной конструкции соединения между М-образным профилем 1, образующим продольную балку 15, и М-образным профилем 1, образующим поперечную балку 16. Как показано на чертеже, нижние полки 14, 13 правой и левой U-образных профильных секций 6, 5 М-образного профиля 1, образующего продольную балку 15, и нижние полки 14, 13 правой и левой Uобразных профильных секций 6, 5 М-образного профиля 1, образующего поперечную балку 16, накладывают друг на друга, и затем продольную балку 15 соединяют с поперечной балкой 16 наложенными поверхностями. Таким образом, согласно конструкции две нижние полки 13, 14 продольной балки 15 накладывают на две нижние полки 13, 14 поперечной балки 16, причем они пересекают друг друга приблизительно под прямым углом, и затем указанные элементы соединяют соответствующими наложенными поверхностями. В качестве средств соединения согласно вышеизложенному возможно использовать гвозди или винты для прохождения сквозь соответствующие наложенные поверхности. Альтернативно, соединение возможно выполнять посредством сварки, например точечной сварки,без использования гвоздя или винта. Дополнительно возможен вариант выполнения соединения совмещенным методом, в котором сквозной элемент, шляпка которого установлена на одной из полок, входит в канал, шляпка которого установлена на другой полке. На фиг. 5 изображена конструкция безгаечного соединения с использованием металлического винта 21 с наружной кольцевой резьбой 22 и заточенным концом, в этой конструкции винт 21 вкручивают для прохождения сквозь наложенные поверхности, а наружная резьба 22 вступает в контакт с заусенцем 23,образующимся при ввинчивании. Для того чтобы облегчить процесс вкручивания винта 21 и формирования заусенца 23, возможно применение конструкции безгаечного соединения, в которой относительно небольшое направляющее отверстие или разрез крестообразной формы выполнены предварительно в месте вкручивания винта 21, а заусенец формируется по краю разреза при вкручивании винта 21 в центр разреза, т.е. наружная резьба 22 винта 21, формируя заусенец 23, вступает в контакт с дальним концом заусенца 23 с закусыванием. Таким образом, может быть получено высокопрочное соединение продольной балки 15 и поперечной балки 16 указанными четырьмя наложенными поверхностями с использованием вкручиваемого винта 21, что обеспечивает прочность всей конструктивной блок-секции 20. Соответственно при помощи указанной конструкции соединения благодаря накладке двух полос нижних полок 13, 14 продольной балки 15 на две полосы нижних полок 13, 14 поперечных балок 16 конструктивная блок-секция 20 имеет тонкостенную конструкцию, в то время как обеспечена прочность соединения между продольной балкой 15 и поперечной балкой 16, т.е. прочность конструктивной блоксекции 20. Кроме того, что конструктивная блок-секция 20 эффективно использована в каркасе перекрытия или каркасе потолка и перекрытия стального дома, она может эффективно выполнять функцию блоксекции каркаса стены и каркаса кровли. На фиг. 2 В и 3 В соответственно показан вариант реализации, в котором наклонные балки 17 установлены на выполненной в форме лестницы конструктивной блок-секции 20, показанной на фиг. 2 А и 3 А. Укрепление конструкции выполнено посредством установки наклонных балок 17, выполненных из М-образных профилей 1, приблизительно по диагональным линиям рам, образованных продольными балками 15 и поперечными балками 16, и, таким образом, повышена прочность всей конструктивной блок-секции 20. Наклонные балки 17 расположены во всех рамах или в выбранных рамах, образованных продольными балками 15 и поперечными балками 16. Оба конца каждой наклонной балки 17 присоединены к продольным балкам 15. В качестве предпочтительного примера соединение выполнено средствами соединения с использованием винтов 21, изображенных на фиг. 5. При установке наклонных балок 17 в рамах, образованных продольными балками 15 и поперечными балками 16, возможно комбинировать наклонные балки 17, наклоненные влево, и наклонные балки 17, наклоненные вправо. Например, наклонные балки 17, наклоненные влево (или наклонные балки 17,наклоненные вправо), установлены в левой половине участка конструктивной блок-секции 20, а наклонные балки 17, наклоненные вправо (или наклонные балки 17, наклоненные влево), установлены в правой половине участка указанной конструктивной секции. Альтернативно, согласно конструкции, наклонные балки 17, наклоненные влево, и наклонные балки 17, наклоненные вправо, можно располагать поочередно. На фиг. 6-8 изображен случай, когда конструктивные блок-секции 20 эффективно использованы в качестве каркаса перекрытия, обеспечивающего поддержку для плиты 18 перекрытия или потолочной плиты 19. Как показано на чертежах, конструктивные блок-секции 20 соответственно подняты в положение, в котором М-образные профили 1, образующие две продольные балки 15, расположены параллельно один над другим. Таким образом, каркас перекрытия или каркас потолка и перекрытия сформированы путем параллельного расположения конструктивных блок-секций 20 на установленных расстояниях в горизонтальной плоскости. Таким образом, для того чтобы образовать каркас перекрытия или каркас потолка и перекрытия,конструктивные блок-секции 20, поднятые в направлении короткой стороны, т.е в продольном направлении поперечных балок 16, расположены параллельно в горизонтальной плоскости. Плиту 18 перекрытия поддерживают верхние продольные балки 15 конструктивных блок-секций 20, расположенных параллельно, или же потолочную плиту 19 поддерживают нижние продольные балки 15, в то время как плиту 18 перекрытия поддерживают указанные верхние продольные балки 15. Плиту 18 перекрытия и потолочную плиту 19 присоединяют напрямую к наружным боковым полкам 12, 11 правой и левой U-образных профильных секций 6, 5 с использованием винтов 21 и т.п. Альтернативно, вспомогательные балки 29, включающие М-образные профили 1, швеллеры других форм,штанги и т.п. располагают на наружных боковых полках 12, 11 правой и левой U-образных профильных секций 6, 5, причем они проходят поперек всех конструктивных блок-секций 20, с интервалом, в продольном направлении всех конструктивных блок-секций 20. Таким образом, плиту 18 перекрытия или потолочную плиту 19 присоединяют косвенно к вспомогательным балкам 29 (желательно ко всем Мобразным профилям 1). Каркас 24 вертикальной стены для использования в строительстве сформирован путем сборки Мобразных профилей в форме решетки. Каждая из конструктивных блок-секций 20, образующая каркас перекрытия или каркас потолка и перекрытия, вставлена через окно 25 решетки одной лицевой стороны каркаса 24 стены в окно 25 решетки другой лицевой стороны каркаса 24 стены, и, таким образом, оба конца этого конструктивного элемента поддерживаются горизонтальными балками 26 (т.е. М-образными профилями 1), формирующими каркас 24 стены, в положении, в котором он поднят в поперечном направлении. Дополнительно, конструктивную блок-секцию 20 перемещают в горизонтальном направлении до наложения на вертикальную балку 27, образующую каркас 24 стены, а прикрепление выполнено при помощи винтов 21 в наложенных поверхностях, как изображено на фиг. 5. А именно, как изображено на фиг. 9, оба конца нижних полок 13, 14 удлиненных конечных участков 28 правой и левой U-образных профильных секций 6, 5, образующих конструктивную блок-секцию 20, показанную на фиг. 2, наложены на боковую полку 12 или 11 либо правой, либо левой U-образной профильной секции 6, 5 вертикальной балки 27, образующей каркас 24 стены, причем закрепление выполнено с использованием винтов 21 и т.п. Кроме того, как изображено на фиг. 10, наружная боковая полка 12 или 11 либо правой, либо левойU-образной профильной секции 6, 5, образующей конечную поперечную балку 16, формирующую конструктивную блок-секцию 20, показанную на фиг. 3, вставляют в профильный канал 9 или 8 либо правой, либо левой U-образной профильной секции 6, 5 вертикальной балки 27, образующей каркас 24. Затем, нижнюю полку 13 или 14 конструктивной блок-секции 20 и наружные боковые полки 11 или 12 вертикальной балки накладывают друг на друга и соединяют с использованием винтов 21 и т.п. В обоих случаях, изображенных на фиг. 9 и 10, формирующая полка вертикальной балки 27 (т.е. Мобразного профиля 1), образующая каркас 24 стены, и формирующая полка конструктивной блок-секции 20, образующая каркас перекрытия, наложены друг на друга и прикреплены винтами 21. Конструкция каркаса перекрытия, в которой использованы конструктивные блок-секции 20, обеспечивает достаточное пространство под перекрытием или пространство между перекрытием и потолком и также обеспечивает прочность каркаса под действием вертикальной и горизонтальной нагрузок. Кроме того, что конструктивная блок-секция 20 может быть использована в качестве блок-секции в каркасе перекрытия или каркасе потолка и перекрытия, она также может быть использована в качестве блок-секции в каркасе 24 стены или каркасе кровли. Например, конструктивная блок-секция 20 может быть использована в качестве воротообразной балки для укрепления проема каркаса 24 стены или в качестве конструктивной секции 20 для укрепления угловой части каркаса 24 стены. Как описано выше, в случае, когда конструктивный секция 20 использована в качестве блок-секции,образующей каркас 24 стены, эта конструктивная блок-секция 20 формирует каркас 24 стены в вертикально поднятом положении в продольном направлении продольных балок 15. Как изображено на фиг. 2 и 4, возможно получить конструкцию, соединенную с каркасом 24 стены с использованием удлиненного конечного участка 28, причем один конечный участок или оба конечных участка продольной балки 15 в продольном направлении имеют удлиненный конечный участок 28, на который не установлена поперечная балка 16 в поперечном направлении. Кроме того, удлиненные конечные участки 28 могут быть использованы в качестве формирующих элементов балки перекрытия навесных участков, таких как крыльцо и второй этаж, проходящих из каркаса 24 стены, или в качестве их соединительных элементов. Кроме того, как изображено на фиг. 3 А-3 В и фиг. 4A-4D, конечная поперечная балка из числа поперечных балок 16 установлена в поперечном направлении таким образом, чтобы совпасть с конечными поверхностями продольных балок 15. Далее будет описан пример того, как фактически сконструировать перекрытие для использования в строительстве, используя конструктивные блок-секции 20. Сначала согласно вышеописанному (см. фиг. 6) конструктивные блок-секции 20 поднимают в положении, в котором М-образные профили 1, образующие две продольные балки 15, расположены параллельно один над другим. Затем каркас перекрытия формируют путем параллельного расположения поднятых конструктивных блок-секций 20 на установленных расстояниях в горизонтальной плоскости. После чего вспомогательные балки 29, содержащие Мобразные профили 1, поддерживают с интервалами на верхних продольных балках 15 указанных параллельно расположенных конструктивных блок-секций 20. Далее, как изображено на фиг. 11, опалубку 30, выполненную из строительной фанеры или подобного материала, прикрепляют на каждом промежутке между верхними продольными балками 15 смежных конструктивных блок-секций 20, после чего с верхней лицевой стороны соответствующих вспомогательных балок 29 кладут усиливающую арматуру 31 в виде сетки, и т.п. и заливают строительным раствором 32, который затвердевает. После этого элементы опалубки 30 удаляют, таким образом заканчивают формирование плиты 18 перекрытия. Таким способом можно соорудить прочное перекрытие для использования в строительстве. К тому же в этом случае в зависимости от положения вспомогательных балок 29, в котором их поддерживают продольные балки 15, строительный раствор 32 заливают в правый и левый профильные каналы 9, 8 М-образных профилей 1, образующих вспомогательные балки 29, как изображено на фиг. 12 А,или строительный раствор 32 заливают в центральный профильный канал 7, как изображено на фиг. 12 В. Соответственно прочность перекрытия для использования в строительстве может быть повышена в значительной степени в любом из указанных случаев. Описание позиционных обозначений. 1 - М-образный профиль; 2 - центральная U-образная профильная секция; 3 - левая боковая полка центральной U-образной профильной секции; 4 - правая боковая полка центральной U-образной профильной секции; 5 - левая U-образная профильная секция; 6 - правая U-образная профильная секция; 7 - профильный канал центральной U-образной профильной секции; 8 - профильный канал левой U-образной профильной секции; 9 - профильный канал правой U-образной профильной секции; 10 - нижняя полка центральной U-образной профильной секции; 11 - левая боковая полка левой U-образной профильной секции (наружная боковая полка); 12 - правая боковая полка правой U-образной профильной секции (наружная боковая полка); 13 - нижняя полка левой U-образной профильной секции; 14 - нижняя полка правой U-образной профильной секции; 15 - продольная балка; 16 - поперечная балка; 17 - наклонная балка; 18 - плита перекрытия или плита пола; 19 - потолочная плита; 20 - конструктивная блок-секция; 21 - винт; 22 - наружная резьба; 23 - заусенец; 24 - каркас стены; 25 - окно решетки; 26 - горизонтальная балка; 27 - вертикальная балка; 28 - удлиненный конечный участок продольной балки; 29 - вспомогательная балка или укрепляющая балка; 30 - опалубка; 31 - усиливающая арматура (металлическая сетка, проволочная сетка и т.п.); 32 - строительный раствор, бетон и т.п. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Конструктивная блок-секция для использования в строительстве, в которой использован Мобразный профиль, содержащий центральную U-образную профильную секцию и правую и левую Uобразные профильные секции, выполненные непрерывно таким образом, что они содержат правую и левую боковые полки центральной U-образной профильной секции, причем профильный канал центральной U-образной профильной секции и соответствующие профильные каналы правой и левой U-образных профильных секций открыты в противоположных направлениях, а указанная блок-секция содержит две продольные балки, выполненные из относительно длинных отрезков материала М-образного профиля и расположенные параллельно на установленном расстоянии; и поперечные балки, выполненные из относительно коротких отрезков материала М-образного профиля и расположенные параллельно в поперечном направлении между указанными параллельно расположенными продольными балками на установленных расстояниях в продольном направлении продольных балок, причем нижние полки правой и левой U-образных профильных секций М-образных профилей, образующих указанные две продольные балки, и нижние полки правой и левой U-образных профильных секций М-образных профилей, образующих указанные поперечные балки, наложены друг на друга, а продольные балки и поперечные балки соединены наложенными поверхностями. 2. Блок-секция по п.1, в котором приблизительно по диагонали рамы, образованной указанными продольными и поперечными балками, установлена наклонная балка, выполненная из относительно короткого отрезка материала М-образного профиля. 3. Перекрытие, в котором конструктивные блок-секции по любому из пп.1, 2 расположены параллельно в горизонтальной плоскости на установленных расстояниях в положении, в котором М-образные профили, образующие соответствующие продольные балки, расположены параллельно один над другим,причм верхние продольные балки указанных параллельно расположенных конструктивных блок-секций поддерживают плиту перекрытия.
