Деревянный конструктивный элемент для создания стен зданий

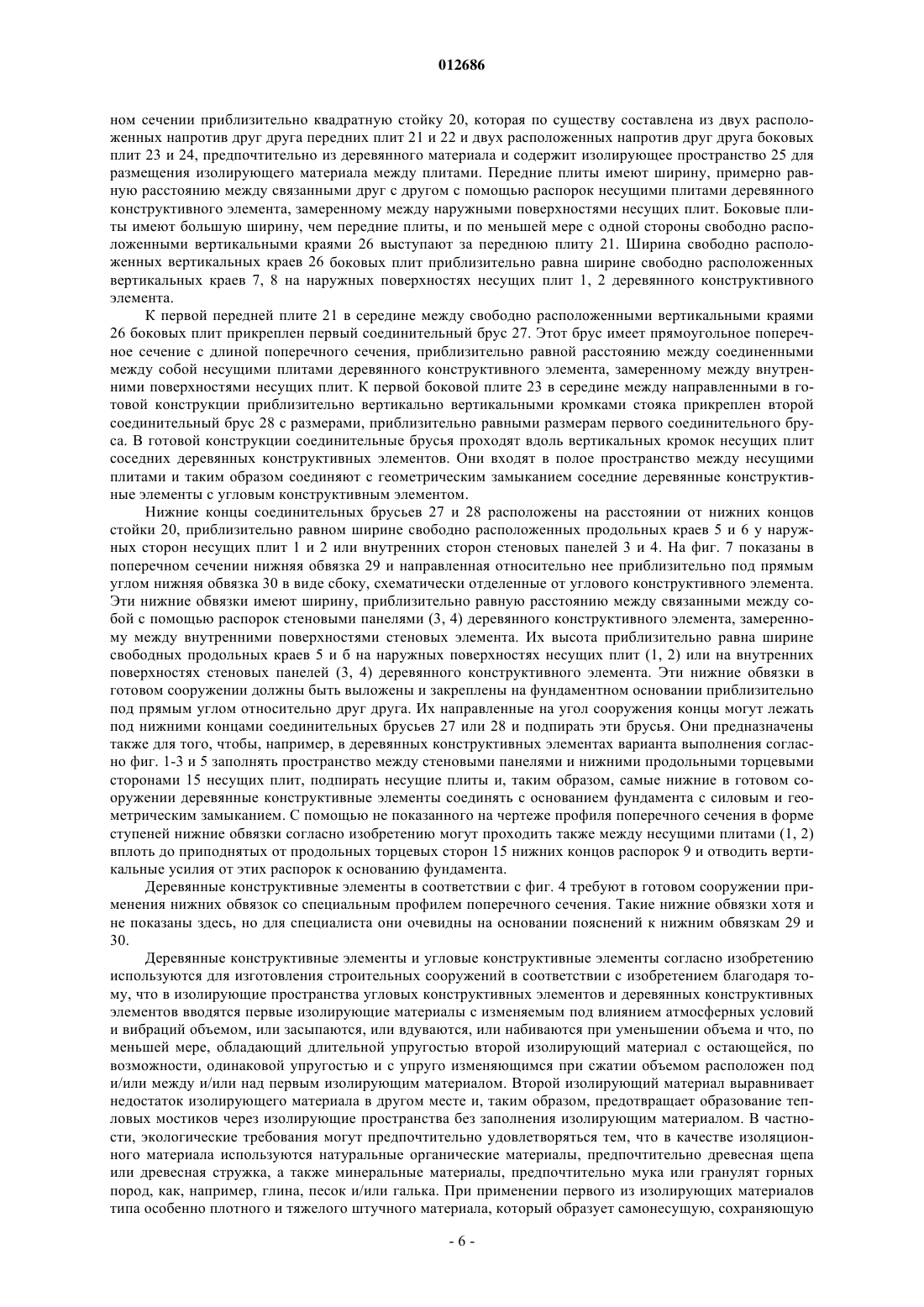

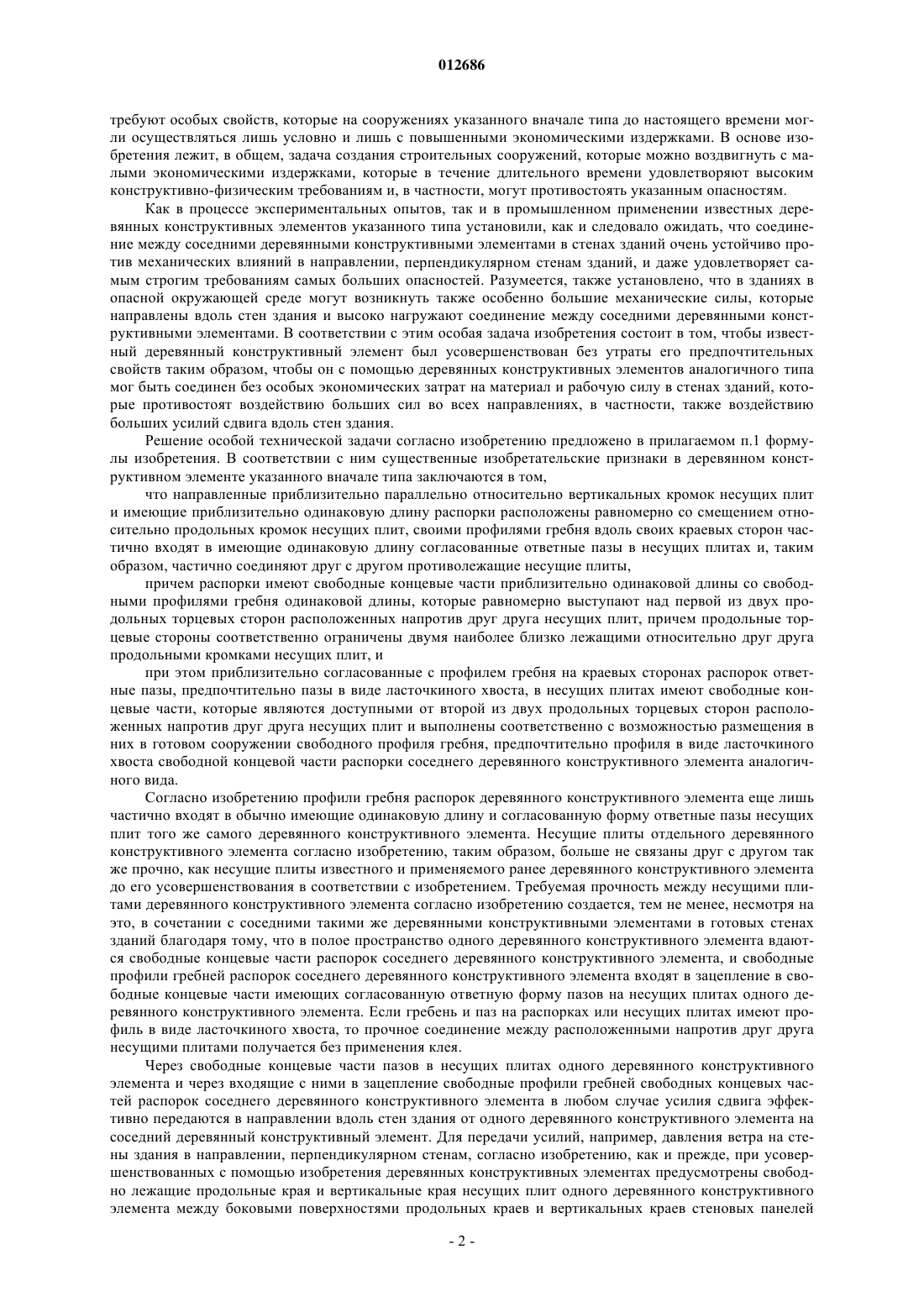

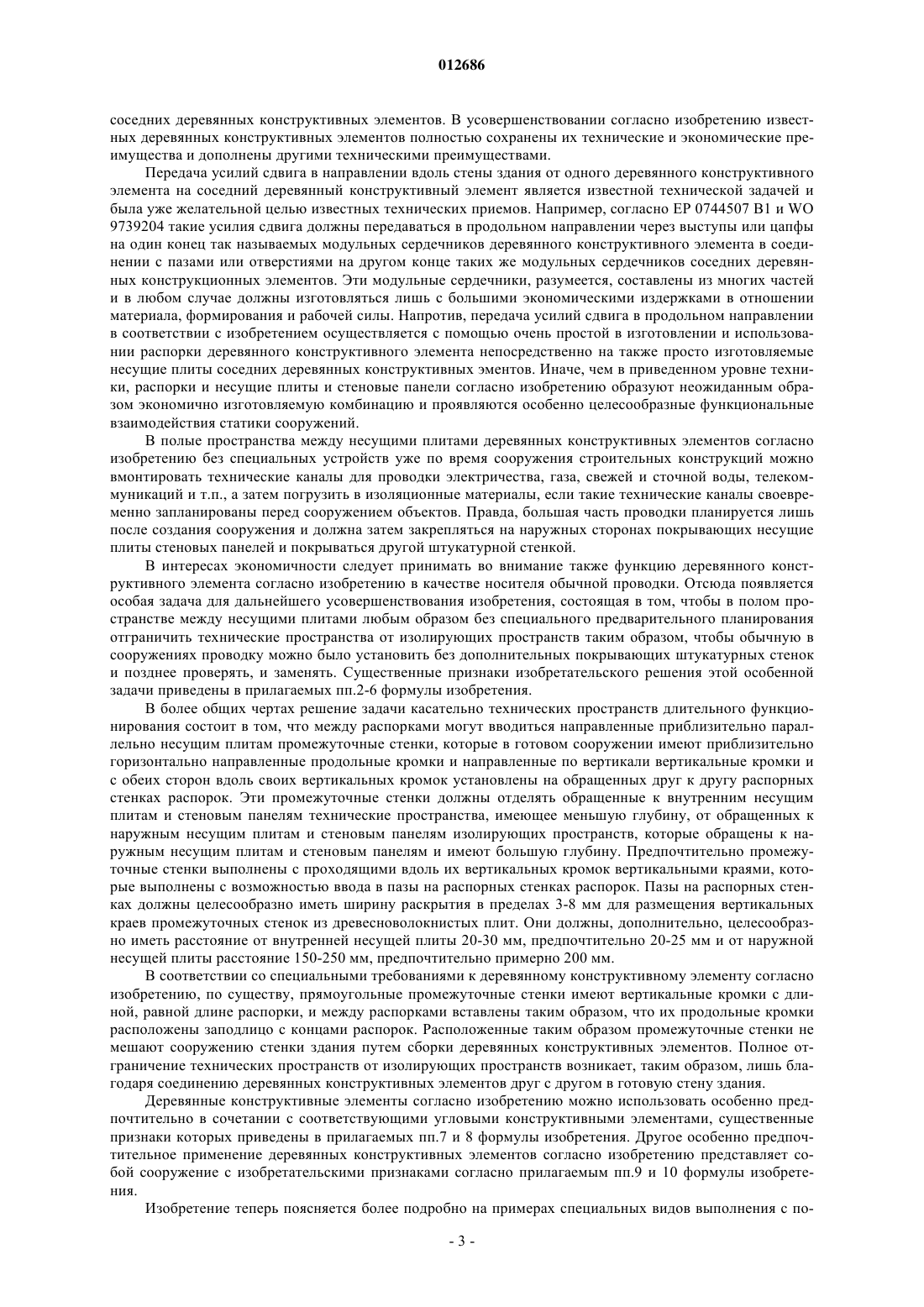

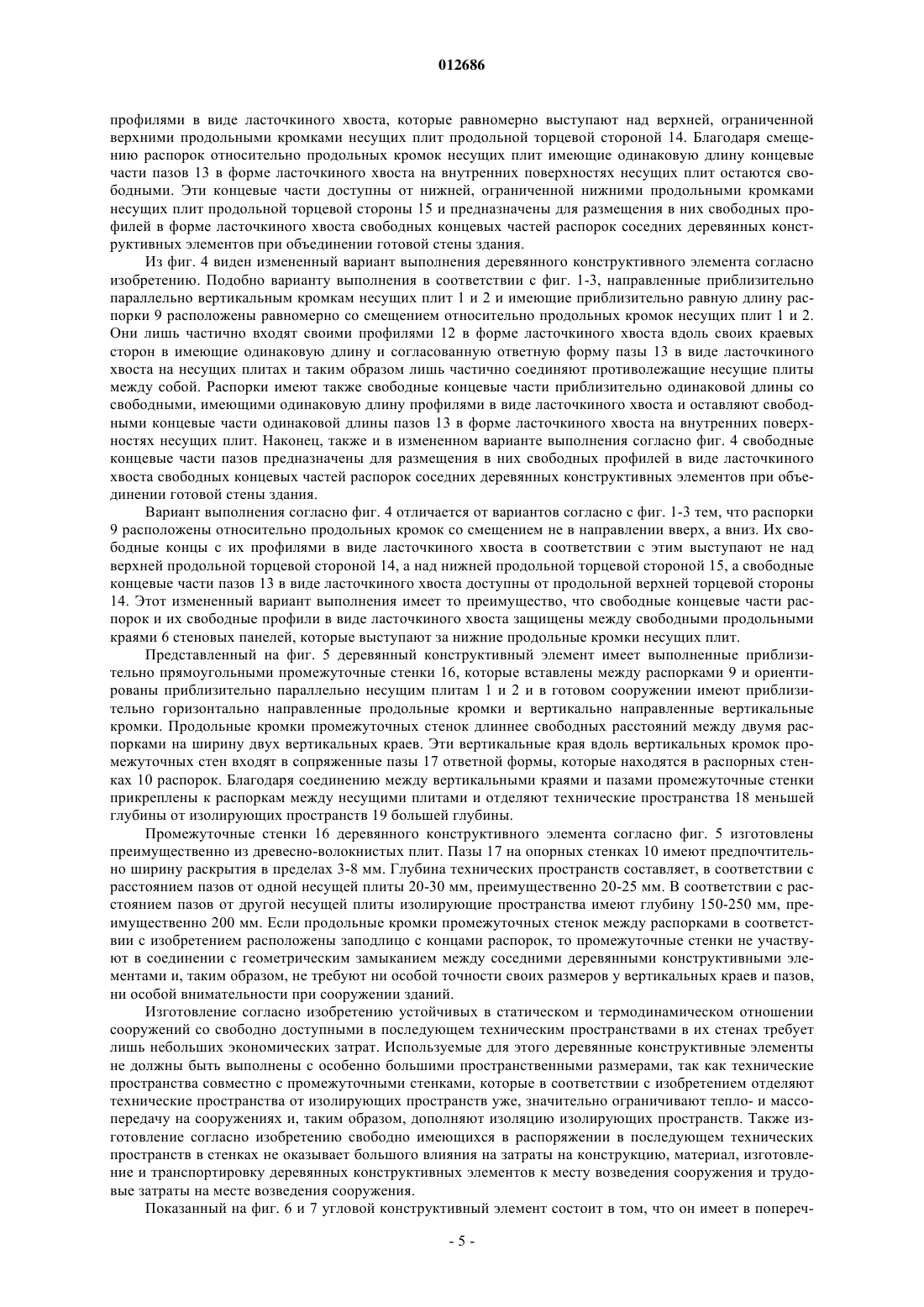

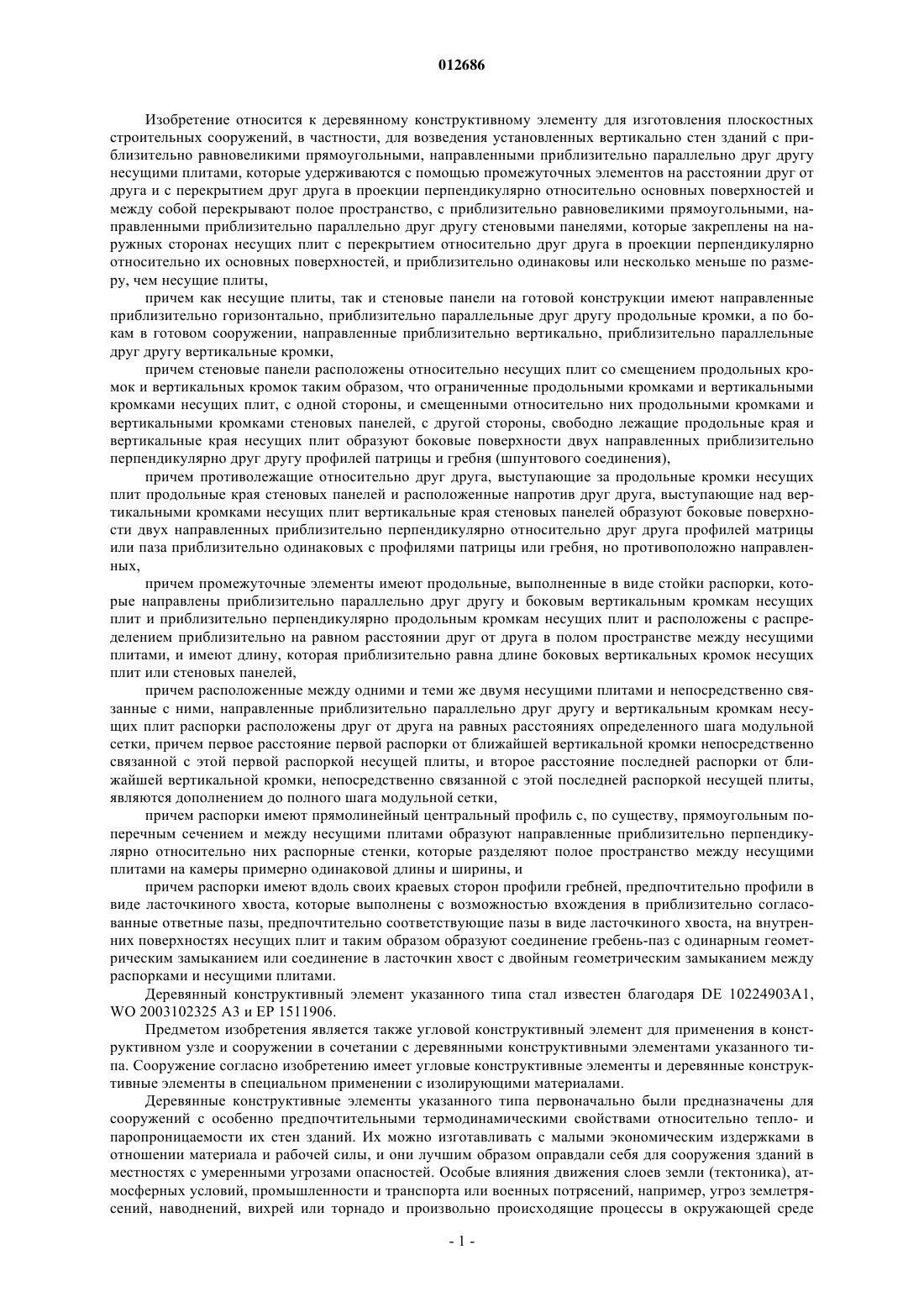

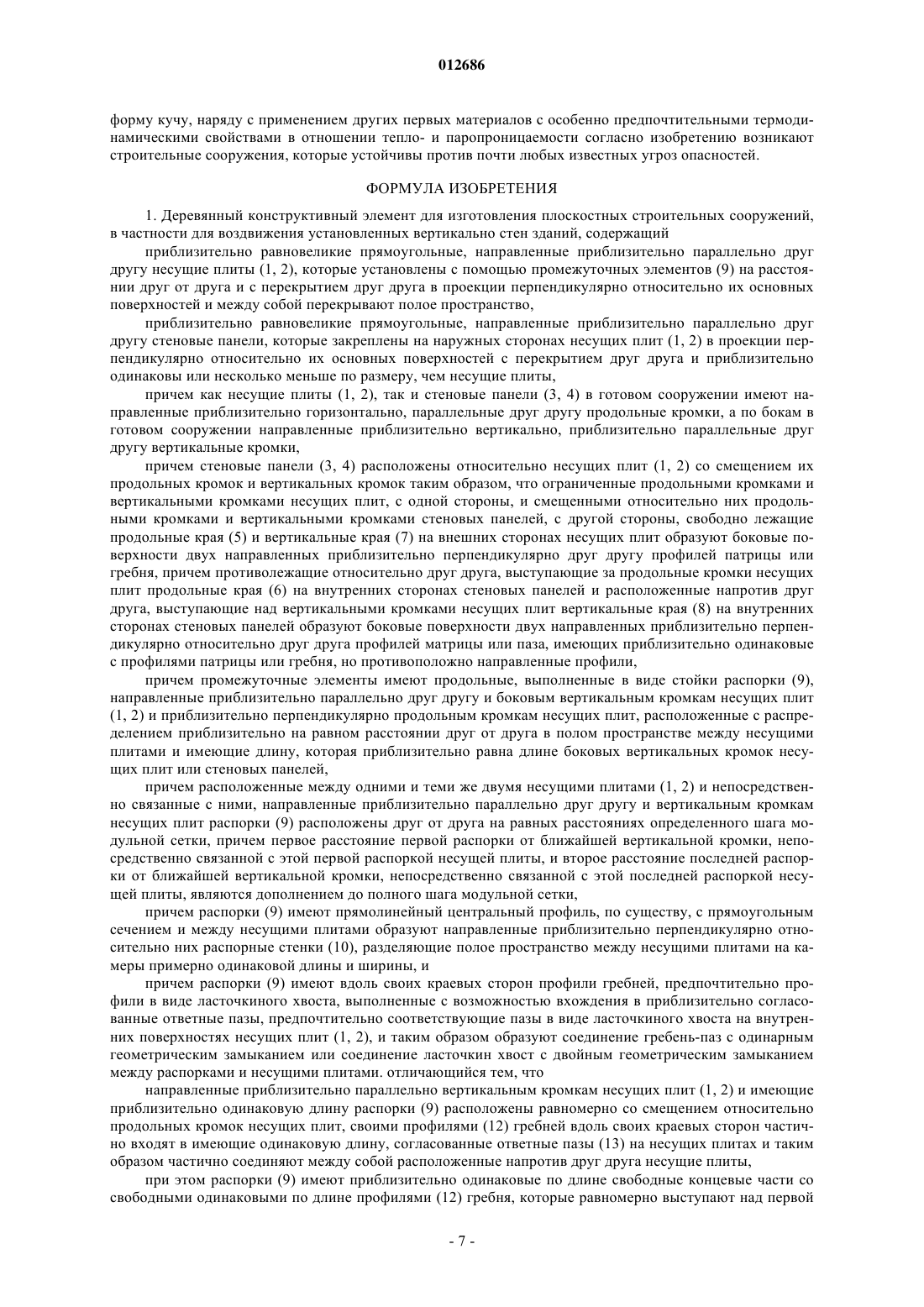

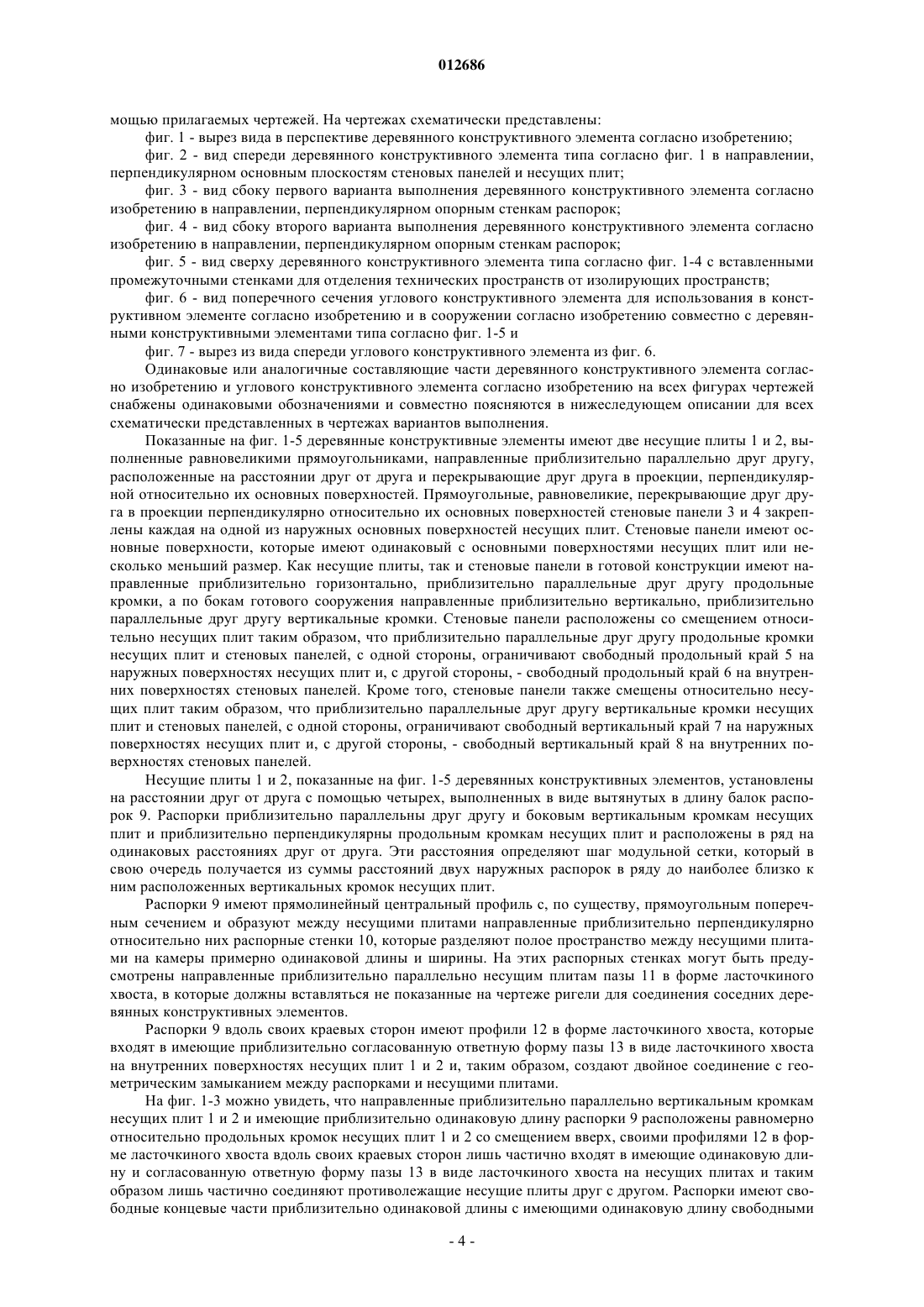

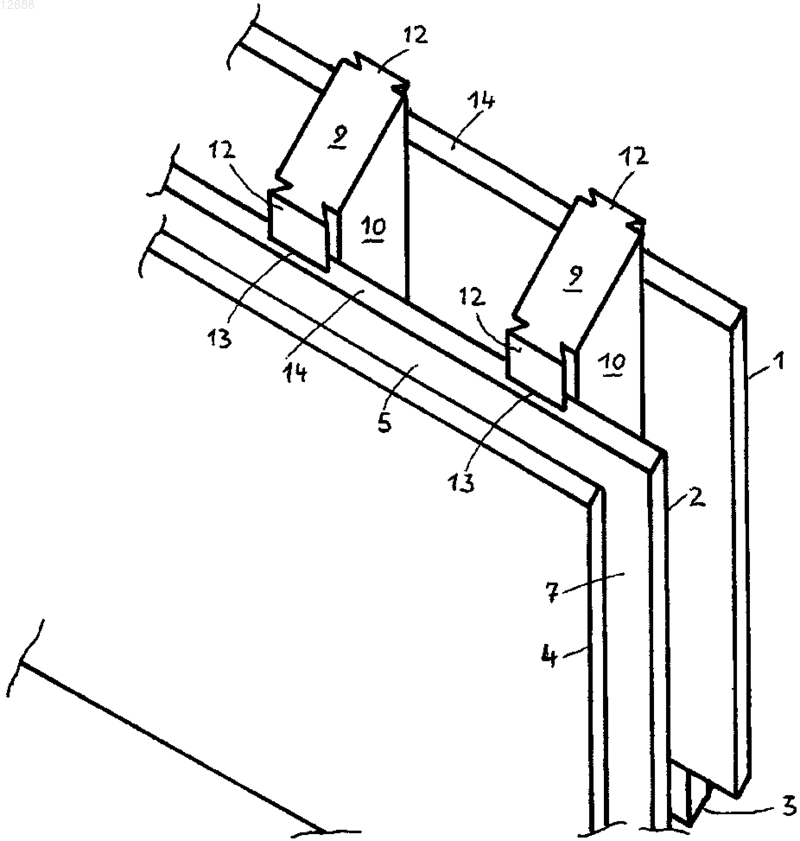

012686 Изобретение относится к деревянному конструктивному элементу для изготовления плоскостных строительных сооружений, в частности, для возведения установленных вертикально стен зданий с приблизительно равновеликими прямоугольными, направленными приблизительно параллельно друг другу несущими плитами, которые удерживаются с помощью промежуточных элементов на расстоянии друг от друга и с перекрытием друг друга в проекции перпендикулярно относительно основных поверхностей и между собой перекрывают полое пространство, с приблизительно равновеликими прямоугольными, направленными приблизительно параллельно друг другу стеновыми панелями, которые закреплены на наружных сторонах несущих плит с перекрытием относительно друг друга в проекции перпендикулярно относительно их основных поверхностей, и приблизительно одинаковы или несколько меньше по размеру, чем несущие плиты,причем как несущие плиты, так и стеновые панели на готовой конструкции имеют направленные приблизительно горизонтально, приблизительно параллельные друг другу продольные кромки, а по бокам в готовом сооружении, направленные приблизительно вертикально, приблизительно параллельные друг другу вертикальные кромки,причем стеновые панели расположены относительно несущих плит со смещением продольных кромок и вертикальных кромок таким образом, что ограниченные продольными кромками и вертикальными кромками несущих плит, с одной стороны, и смещенными относительно них продольными кромками и вертикальными кромками стеновых панелей, с другой стороны, свободно лежащие продольные края и вертикальные края несущих плит образуют боковые поверхности двух направленных приблизительно перпендикулярно друг другу профилей патрицы и гребня (шпунтового соединения),причем противолежащие относительно друг друга, выступающие за продольные кромки несущих плит продольные края стеновых панелей и расположенные напротив друг друга, выступающие над вертикальными кромками несущих плит вертикальные края стеновых панелей образуют боковые поверхности двух направленных приблизительно перпендикулярно относительно друг друга профилей матрицы или паза приблизительно одинаковых с профилями патрицы или гребня, но противоположно направленных,причем промежуточные элементы имеют продольные, выполненные в виде стойки распорки, которые направлены приблизительно параллельно друг другу и боковым вертикальным кромкам несущих плит и приблизительно перпендикулярно продольным кромкам несущих плит и расположены с распределением приблизительно на равном расстоянии друг от друга в полом пространстве между несущими плитами, и имеют длину, которая приблизительно равна длине боковых вертикальных кромок несущих плит или стеновых панелей,причем расположенные между одними и теми же двумя несущими плитами и непосредственно связанные с ними, направленные приблизительно параллельно друг другу и вертикальным кромкам несущих плит распорки расположены друг от друга на равных расстояниях определенного шага модульной сетки, причем первое расстояние первой распорки от ближайшей вертикальной кромки непосредственно связанной с этой первой распоркой несущей плиты, и второе расстояние последней распорки от ближайшей вертикальной кромки, непосредственно связанной с этой последней распоркой несущей плиты,являются дополнением до полного шага модульной сетки,причем распорки имеют прямолинейный центральный профиль с, по существу, прямоугольным поперечным сечением и между несущими плитами образуют направленные приблизительно перпендикулярно относительно них распорные стенки, которые разделяют полое пространство между несущими плитами на камеры примерно одинаковой длины и ширины, и причем распорки имеют вдоль своих краевых сторон профили гребней, предпочтительно профили в виде ласточкиного хвоста, которые выполнены с возможностью вхождения в приблизительно согласованные ответные пазы, предпочтительно соответствующие пазы в виде ласточкиного хвоста, на внутренних поверхностях несущих плит и таким образом образуют соединение гребень-паз с одинарным геометрическим замыканием или соединение в ласточкин хвост с двойным геометрическим замыканием между распорками и несущими плитами. Деревянный конструктивный элемент указанного типа стал известен благодаря DE 10224903 А 1,WO 2003102325 A3 и ЕР 1511906. Предметом изобретения является также угловой конструктивный элемент для применения в конструктивном узле и сооружении в сочетании с деревянными конструктивными элементами указанного типа. Сооружение согласно изобретению имеет угловые конструктивные элементы и деревянные конструктивные элементы в специальном применении с изолирующими материалами. Деревянные конструктивные элементы указанного типа первоначально были предназначены для сооружений с особенно предпочтительными термодинамическими свойствами относительно тепло- и паропроницаемости их стен зданий. Их можно изготавливать с малыми экономическим издержками в отношении материала и рабочей силы, и они лучшим образом оправдали себя для сооружения зданий в местностях с умеренными угрозами опасностей. Особые влияния движения слоев земли (тектоника), атмосферных условий, промышленности и транспорта или военных потрясений, например, угроз землетрясений, наводнений, вихрей или торнадо и произвольно происходящие процессы в окружающей среде-1 012686 требуют особых свойств, которые на сооружениях указанного вначале типа до настоящего времени могли осуществляться лишь условно и лишь с повышенными экономическими издержками. В основе изобретения лежит, в общем, задача создания строительных сооружений, которые можно воздвигнуть с малыми экономическими издержками, которые в течение длительного времени удовлетворяют высоким конструктивно-физическим требованиям и, в частности, могут противостоять указанным опасностям. Как в процессе экспериментальных опытов, так и в промышленном применении известных деревянных конструктивных элементов указанного типа установили, как и следовало ожидать, что соединение между соседними деревянными конструктивными элементами в стенах зданий очень устойчиво против механических влияний в направлении, перпендикулярном стенам зданий, и даже удовлетворяет самым строгим требованиям самых больших опасностей. Разумеется, также установлено, что в зданиях в опасной окружающей среде могут возникнуть также особенно большие механические силы, которые направлены вдоль стен здания и высоко нагружают соединение между соседними деревянными конструктивными элементами. В соответствии с этим особая задача изобретения состоит в том, чтобы известный деревянный конструктивный элемент был усовершенствован без утраты его предпочтительных свойств таким образом, чтобы он с помощью деревянных конструктивных элементов аналогичного типа мог быть соединен без особых экономических затрат на материал и рабочую силу в стенах зданий, которые противостоят воздействию больших сил во всех направлениях, в частности, также воздействию больших усилий сдвига вдоль стен здания. Решение особой технической задачи согласно изобретению предложено в прилагаемом п.1 формулы изобретения. В соответствии с ним существенные изобретательские признаки в деревянном конструктивном элементе указанного вначале типа заключаются в том,что направленные приблизительно параллельно относительно вертикальных кромок несущих плит и имеющие приблизительно одинаковую длину распорки расположены равномерно со смещением относительно продольных кромок несущих плит, своими профилями гребня вдоль своих краевых сторон частично входят в имеющие одинаковую длину согласованные ответные пазы в несущих плитах и, таким образом, частично соединяют друг с другом противолежащие несущие плиты,причем распорки имеют свободные концевые части приблизительно одинаковой длины со свободными профилями гребня одинаковой длины, которые равномерно выступают над первой из двух продольных торцевых сторон расположенных напротив друг друга несущих плит, причем продольные торцевые стороны соответственно ограничены двумя наиболее близко лежащими относительно друг друга продольными кромками несущих плит, и при этом приблизительно согласованные с профилем гребня на краевых сторонах распорок ответные пазы, предпочтительно пазы в виде ласточкиного хвоста, в несущих плитах имеют свободные концевые части, которые являются доступными от второй из двух продольных торцевых сторон расположенных напротив друг друга несущих плит и выполнены соответственно с возможностью размещения в них в готовом сооружении свободного профиля гребня, предпочтительно профиля в виде ласточкиного хвоста свободной концевой части распорки соседнего деревянного конструктивного элемента аналогичного вида. Согласно изобретению профили гребня распорок деревянного конструктивного элемента еще лишь частично входят в обычно имеющие одинаковую длину и согласованную форму ответные пазы несущих плит того же самого деревянного конструктивного элемента. Несущие плиты отдельного деревянного конструктивного элемента согласно изобретению, таким образом, больше не связаны друг с другом так же прочно, как несущие плиты известного и применяемого ранее деревянного конструктивного элемента до его усовершенствования в соответствии с изобретением. Требуемая прочность между несущими плитами деревянного конструктивного элемента согласно изобретению создается, тем не менее, несмотря на это, в сочетании с соседними такими же деревянными конструктивными элементами в готовых стенах зданий благодаря тому, что в полое пространство одного деревянного конструктивного элемента вдаются свободные концевые части распорок соседнего деревянного конструктивного элемента, и свободные профили гребней распорок соседнего деревянного конструктивного элемента входят в зацепление в свободные концевые части имеющих согласованную ответную форму пазов на несущих плитах одного деревянного конструктивного элемента. Если гребень и паз на распорках или несущих плитах имеют профиль в виде ласточкиного хвоста, то прочное соединение между расположенными напротив друг друга несущими плитами получается без применения клея. Через свободные концевые части пазов в несущих плитах одного деревянного конструктивного элемента и через входящие с ними в зацепление свободные профили гребней свободных концевых частей распорок соседнего деревянного конструктивного элемента в любом случае усилия сдвига эффективно передаются в направлении вдоль стен здания от одного деревянного конструктивного элемента на соседний деревянный конструктивный элемент. Для передачи усилий, например, давления ветра на стены здания в направлении, перпендикулярном стенам, согласно изобретению, как и прежде, при усовершенствованных с помощью изобретения деревянных конструктивных элементах предусмотрены свободно лежащие продольные края и вертикальные края несущих плит одного деревянного конструктивного элемента между боковыми поверхностями продольных краев и вертикальных краев стеновых панелей-2 012686 соседних деревянных конструктивных элементов. В усовершенствовании согласно изобретению известных деревянных конструктивных элементов полностью сохранены их технические и экономические преимущества и дополнены другими техническими преимуществами. Передача усилий сдвига в направлении вдоль стены здания от одного деревянного конструктивного элемента на соседний деревянный конструктивный элемент является известной технической задачей и была уже желательной целью известных технических приемов. Например, согласно ЕР 0744507 В 1 и WO 9739204 такие усилия сдвига должны передаваться в продольном направлении через выступы или цапфы на один конец так называемых модульных сердечников деревянного конструктивного элемента в соединении с пазами или отверстиями на другом конце таких же модульных сердечников соседних деревянных конструкционных элементов. Эти модульные сердечники, разумеется, составлены из многих частей и в любом случае должны изготовляться лишь с большими экономическими издержками в отношении материала, формирования и рабочей силы. Напротив, передача усилий сдвига в продольном направлении в соответствии с изобретением осуществляется с помощью очень простой в изготовлении и использовании распорки деревянного конструктивного элемента непосредственно на также просто изготовляемые несущие плиты соседних деревянных конструктивных эментов. Иначе, чем в приведенном уровне техники, распорки и несущие плиты и стеновые панели согласно изобретению образуют неожиданным образом экономично изготовляемую комбинацию и проявляются особенно целесообразные функциональные взаимодействия статики сооружений. В полые пространства между несущими плитами деревянных конструктивных элементов согласно изобретению без специальных устройств уже по время сооружения строительных конструкций можно вмонтировать технические каналы для проводки электричества, газа, свежей и сточной воды, телекоммуникаций и т.п., а затем погрузить в изоляционные материалы, если такие технические каналы своевременно запланированы перед сооружением объектов. Правда, большая часть проводки планируется лишь после создания сооружения и должна затем закрепляться на наружных сторонах покрывающих несущие плиты стеновых панелей и покрываться другой штукатурной стенкой. В интересах экономичности следует принимать во внимание также функцию деревянного конструктивного элемента согласно изобретению в качестве носителя обычной проводки. Отсюда появляется особая задача для дальнейшего усовершенствования изобретения, состоящая в том, чтобы в полом пространстве между несущими плитами любым образом без специального предварительного планирования отграничить технические пространства от изолирующих пространств таким образом, чтобы обычную в сооружениях проводку можно было установить без дополнительных покрывающих штукатурных стенок и позднее проверять, и заменять. Существенные признаки изобретательского решения этой особенной задачи приведены в прилагаемых пп.2-6 формулы изобретения. В более общих чертах решение задачи касательно технических пространств длительного функционирования состоит в том, что между распорками могут вводиться направленные приблизительно параллельно несущим плитам промежуточные стенки, которые в готовом сооружении имеют приблизительно горизонтально направленные продольные кромки и направленные по вертикали вертикальные кромки и с обеих сторон вдоль своих вертикальных кромок установлены на обращенных друг к другу распорных стенках распорок. Эти промежуточные стенки должны отделять обращенные к внутренним несущим плитам и стеновым панелям технические пространства, имеющее меньшую глубину, от обращенных к наружным несущим плитам и стеновым панелям изолирующих пространств, которые обращены к наружным несущим плитам и стеновым панелям и имеют большую глубину. Предпочтительно промежуточные стенки выполнены с проходящими вдоль их вертикальных кромок вертикальными краями, которые выполнены с возможностью ввода в пазы на распорных стенках распорок. Пазы на распорных стенках должны целесообразно иметь ширину раскрытия в пределах 3-8 мм для размещения вертикальных краев промежуточных стенок из древесноволокнистых плит. Они должны, дополнительно, целесообразно иметь расстояние от внутренней несущей плиты 20-30 мм, предпочтительно 20-25 мм и от наружной несущей плиты расстояние 150-250 мм, предпочтительно примерно 200 мм. В соответствии со специальными требованиями к деревянному конструктивному элементу согласно изобретению, по существу, прямоугольные промежуточные стенки имеют вертикальные кромки с длиной, равной длине распорки, и между распорками вставлены таким образом, что их продольные кромки расположены заподлицо с концами распорок. Расположенные таким образом промежуточные стенки не мешают сооружению стенки здания путем сборки деревянных конструктивных элементов. Полное отграничение технических пространств от изолирующих пространств возникает, таким образом, лишь благодаря соединению деревянных конструктивных элементов друг с другом в готовую стену здания. Деревянные конструктивные элементы согласно изобретению можно использовать особенно предпочтительно в сочетании с соответствующими угловыми конструктивными элементами, существенные признаки которых приведены в прилагаемых пп.7 и 8 формулы изобретения. Другое особенно предпочтительное применение деревянных конструктивных элементов согласно изобретению представляет собой сооружение с изобретательскими признаками согласно прилагаемым пп.9 и 10 формулы изобретения. Изобретение теперь поясняется более подробно на примерах специальных видов выполнения с по-3 012686 мощью прилагаемых чертежей. На чертежах схематически представлены: фиг. 1 - вырез вида в перспективе деревянного конструктивного элемента согласно изобретению; фиг. 2 - вид спереди деревянного конструктивного элемента типа согласно фиг. 1 в направлении,перпендикулярном основным плоскостям стеновых панелей и несущих плит; фиг. 3 - вид сбоку первого варианта выполнения деревянного конструктивного элемента согласно изобретению в направлении, перпендикулярном опорным стенкам распорок; фиг. 4 - вид сбоку второго варианта выполнения деревянного конструктивного элемента согласно изобретению в направлении, перпендикулярном опорным стенкам распорок; фиг. 5 - вид сверху деревянного конструктивного элемента типа согласно фиг. 1-4 с вставленными промежуточными стенками для отделения технических пространств от изолирующих пространств; фиг. 6 - вид поперечного сечения углового конструктивного элемента для использования в конструктивном элементе согласно изобретению и в сооружении согласно изобретению совместно с деревянными конструктивными элементами типа согласно фиг. 1-5 и фиг. 7 - вырез из вида спереди углового конструктивного элемента из фиг. 6. Одинаковые или аналогичные составляющие части деревянного конструктивного элемента согласно изобретению и углового конструктивного элемента согласно изобретению на всех фигурах чертежей снабжены одинаковыми обозначениями и совместно поясняются в нижеследующем описании для всех схематически представленных в чертежах вариантов выполнения. Показанные на фиг. 1-5 деревянные конструктивные элементы имеют две несущие плиты 1 и 2, выполненные равновеликими прямоугольниками, направленные приблизительно параллельно друг другу,расположенные на расстоянии друг от друга и перекрывающие друг друга в проекции, перпендикулярной относительно их основных поверхностей. Прямоугольные, равновеликие, перекрывающие друг друга в проекции перпендикулярно относительно их основных поверхностей стеновые панели 3 и 4 закреплены каждая на одной из наружных основных поверхностей несущих плит. Стеновые панели имеют основные поверхности, которые имеют одинаковый с основными поверхностями несущих плит или несколько меньший размер. Как несущие плиты, так и стеновые панели в готовой конструкции имеют направленные приблизительно горизонтально, приблизительно параллельные друг другу продольные кромки, а по бокам готового сооружения направленные приблизительно вертикально, приблизительно параллельные друг другу вертикальные кромки. Стеновые панели расположены со смещением относительно несущих плит таким образом, что приблизительно параллельные друг другу продольные кромки несущих плит и стеновых панелей, с одной стороны, ограничивают свободный продольный край 5 на наружных поверхностях несущих плит и, с другой стороны, - свободный продольный край 6 на внутренних поверхностях стеновых панелей. Кроме того, стеновые панели также смещены относительно несущих плит таким образом, что приблизительно параллельные друг другу вертикальные кромки несущих плит и стеновых панелей, с одной стороны, ограничивают свободный вертикальный край 7 на наружных поверхностях несущих плит и, с другой стороны, - свободный вертикальный край 8 на внутренних поверхностях стеновых панелей. Несущие плиты 1 и 2, показанные на фиг. 1-5 деревянных конструктивных элементов, установлены на расстоянии друг от друга с помощью четырех, выполненных в виде вытянутых в длину балок распорок 9. Распорки приблизительно параллельны друг другу и боковым вертикальным кромкам несущих плит и приблизительно перпендикулярны продольным кромкам несущих плит и расположены в ряд на одинаковых расстояниях друг от друга. Эти расстояния определяют шаг модульной сетки, который в свою очередь получается из суммы расстояний двух наружных распорок в ряду до наиболее близко к ним расположенных вертикальных кромок несущих плит. Распорки 9 имеют прямолинейный центральный профиль с, по существу, прямоугольным поперечным сечением и образуют между несущими плитами направленные приблизительно перпендикулярно относительно них распорные стенки 10, которые разделяют полое пространство между несущими плитами на камеры примерно одинаковой длины и ширины. На этих распорных стенках могут быть предусмотрены направленные приблизительно параллельно несущим плитам пазы 11 в форме ласточкиного хвоста, в которые должны вставляться не показанные на чертеже ригели для соединения соседних деревянных конструктивных элементов. Распорки 9 вдоль своих краевых сторон имеют профили 12 в форме ласточкиного хвоста, которые входят в имеющие приблизительно согласованную ответную форму пазы 13 в виде ласточкиного хвоста на внутренних поверхностях несущих плит 1 и 2 и, таким образом, создают двойное соединение с геометрическим замыканием между распорками и несущими плитами. На фиг. 1-3 можно увидеть, что направленные приблизительно параллельно вертикальным кромкам несущих плит 1 и 2 и имеющие приблизительно одинаковую длину распорки 9 расположены равномерно относительно продольных кромок несущих плит 1 и 2 со смещением вверх, своими профилями 12 в форме ласточкиного хвоста вдоль своих краевых сторон лишь частично входят в имеющие одинаковую длину и согласованную ответную форму пазы 13 в виде ласточкиного хвоста на несущих плитах и таким образом лишь частично соединяют противолежащие несущие плиты друг с другом. Распорки имеют свободные концевые части приблизительно одинаковой длины с имеющими одинаковую длину свободными-4 012686 профилями в виде ласточкиного хвоста, которые равномерно выступают над верхней, ограниченной верхними продольными кромками несущих плит продольной торцевой стороной 14. Благодаря смещению распорок относительно продольных кромок несущих плит имеющие одинаковую длину концевые части пазов 13 в форме ласточкиного хвоста на внутренних поверхностях несущих плит остаются свободными. Эти концевые части доступны от нижней, ограниченной нижними продольными кромками несущих плит продольной торцевой стороны 15 и предназначены для размещения в них свободных профилей в форме ласточкиного хвоста свободных концевых частей распорок соседних деревянных конструктивных элементов при объединении готовой стены здания. Из фиг. 4 виден измененный вариант выполнения деревянного конструктивного элемента согласно изобретению. Подобно варианту выполнения в соответствии с фиг. 1-3, направленные приблизительно параллельно вертикальным кромкам несущих плит 1 и 2 и имеющие приблизительно равную длину распорки 9 расположены равномерно со смещением относительно продольных кромок несущих плит 1 и 2. Они лишь частично входят своими профилями 12 в форме ласточкиного хвоста вдоль своих краевых сторон в имеющие одинаковую длину и согласованную ответную форму пазы 13 в виде ласточкиного хвоста на несущих плитах и таким образом лишь частично соединяют противолежащие несущие плиты между собой. Распорки имеют также свободные концевые части приблизительно одинаковой длины со свободными, имеющими одинаковую длину профилями в виде ласточкиного хвоста и оставляют свободными концевые части одинаковой длины пазов 13 в форме ласточкиного хвоста на внутренних поверхностях несущих плит. Наконец, также и в измененном варианте выполнения согласно фиг. 4 свободные концевые части пазов предназначены для размещения в них свободных профилей в виде ласточкиного хвоста свободных концевых частей распорок соседних деревянных конструктивных элементов при объединении готовой стены здания. Вариант выполнения согласно фиг. 4 отличается от вариантов согласно с фиг. 1-3 тем, что распорки 9 расположены относительно продольных кромок со смещением не в направлении вверх, а вниз. Их свободные концы с их профилями в виде ласточкиного хвоста в соответствии с этим выступают не над верхней продольной торцевой стороной 14, а над нижней продольной торцевой стороной 15, а свободные концевые части пазов 13 в виде ласточкиного хвоста доступны от продольной верхней торцевой стороны 14. Этот измененный вариант выполнения имеет то преимущество, что свободные концевые части распорок и их свободные профили в виде ласточкиного хвоста защищены между свободными продольными краями 6 стеновых панелей, которые выступают за нижние продольные кромки несущих плит. Представленный на фиг. 5 деревянный конструктивный элемент имеет выполненные приблизительно прямоугольными промежуточные стенки 16, которые вставлены между распорками 9 и ориентированы приблизительно параллельно несущим плитам 1 и 2 и в готовом сооружении имеют приблизительно горизонтально направленные продольные кромки и вертикально направленные вертикальные кромки. Продольные кромки промежуточных стенок длиннее свободных расстояний между двумя распорками на ширину двух вертикальных краев. Эти вертикальные края вдоль вертикальных кромок промежуточных стен входят в сопряженные пазы 17 ответной формы, которые находятся в распорных стенках 10 распорок. Благодаря соединению между вертикальными краями и пазами промежуточные стенки прикреплены к распоркам между несущими плитами и отделяют технические пространства 18 меньшей глубины от изолирующих пространств 19 большей глубины. Промежуточные стенки 16 деревянного конструктивного элемента согласно фиг. 5 изготовлены преимущественно из древесно-волокнистых плит. Пазы 17 на опорных стенках 10 имеют предпочтительно ширину раскрытия в пределах 3-8 мм. Глубина технических пространств составляет, в соответствии с расстоянием пазов от одной несущей плиты 20-30 мм, преимущественно 20-25 мм. В соответствии с расстоянием пазов от другой несущей плиты изолирующие пространства имеют глубину 150-250 мм, преимущественно 200 мм. Если продольные кромки промежуточных стенок между распорками в соответствии с изобретением расположены заподлицо с концами распорок, то промежуточные стенки не участвуют в соединении с геометрическим замыканием между соседними деревянными конструктивными элементами и, таким образом, не требуют ни особой точности своих размеров у вертикальных краев и пазов,ни особой внимательности при сооружении зданий. Изготовление согласно изобретению устойчивых в статическом и термодинамическом отношении сооружений со свободно доступными в последующем техническим пространствами в их стенах требует лишь небольших экономических затрат. Используемые для этого деревянные конструктивные элементы не должны быть выполнены с особенно большими пространственными размерами, так как технические пространства совместно с промежуточными стенками, которые в соответствии с изобретением отделяют технические пространства от изолирующих пространств уже, значительно ограничивают тепло- и массопередачу на сооружениях и, таким образом, дополняют изоляцию изолирующих пространств. Также изготовление согласно изобретению свободно имеющихся в распоряжении в последующем технических пространств в стенках не оказывает большого влияния на затраты на конструкцию, материал, изготовление и транспортировку деревянных конструктивных элементов к месту возведения сооружения и трудовые затраты на месте возведения сооружения. Показанный на фиг. 6 и 7 угловой конструктивный элемент состоит в том, что он имеет в попереч-5 012686 ном сечении приблизительно квадратную стойку 20, которая по существу составлена из двух расположенных напротив друг друга передних плит 21 и 22 и двух расположенных напротив друг друга боковых плит 23 и 24, предпочтительно из деревянного материала и содержит изолирующее пространство 25 для размещения изолирующего материала между плитами. Передние плиты имеют ширину, примерно равную расстоянию между связанными друг с другом с помощью распорок несущими плитами деревянного конструктивного элемента, замеренному между наружными поверхностями несущих плит. Боковые плиты имеют большую ширину, чем передние плиты, и по меньшей мере с одной стороны свободно расположенными вертикальными краями 26 выступают за переднюю плиту 21. Ширина свободно расположенных вертикальных краев 26 боковых плит приблизительно равна ширине свободно расположенных вертикальных краев 7, 8 на наружных поверхностях несущих плит 1, 2 деревянного конструктивного элемента. К первой передней плите 21 в середине между свободно расположенными вертикальными краями 26 боковых плит прикреплен первый соединительный брус 27. Этот брус имеет прямоугольное поперечное сечение с длиной поперечного сечения, приблизительно равной расстоянию между соединенными между собой несущими плитами деревянного конструктивного элемента, замеренному между внутренними поверхностями несущих плит. К первой боковой плите 23 в середине между направленными в готовой конструкции приблизительно вертикально вертикальными кромками стояка прикреплен второй соединительный брус 28 с размерами, приблизительно равными размерам первого соединительного бруса. В готовой конструкции соединительные брусья проходят вдоль вертикальных кромок несущих плит соседних деревянных конструктивных элементов. Они входят в полое пространство между несущими плитами и таким образом соединяют с геометрическим замыканием соседние деревянные конструктивные элементы с угловым конструктивным элементом. Нижние концы соединительных брусьев 27 и 28 расположены на расстоянии от нижних концов стойки 20, приблизительно равном ширине свободно расположенных продольных краев 5 и 6 у наружных сторон несущих плит 1 и 2 или внутренних сторон стеновых панелей 3 и 4. На фиг. 7 показаны в поперечном сечении нижняя обвязка 29 и направленная относительно нее приблизительно под прямым углом нижняя обвязка 30 в виде сбоку, схематически отделенные от углового конструктивного элемента. Эти нижние обвязки имеют ширину, приблизительно равную расстоянию между связанными между собой с помощью распорок стеновыми панелями (3, 4) деревянного конструктивного элемента, замеренному между внутренними поверхностями стеновых элемента. Их высота приблизительно равна ширине свободных продольных краев 5 и б на наружных поверхностях несущих плит (1, 2) или на внутренних поверхностях стеновых панелей (3, 4) деревянного конструктивного элемента. Эти нижние обвязки в готовом сооружении должны быть выложены и закреплены на фундаментном основании приблизительно под прямым углом относительно друг друга. Их направленные на угол сооружения концы могут лежать под нижними концами соединительных брусьев 27 или 28 и подпирать эти брусья. Они предназначены также для того, чтобы, например, в деревянных конструктивных элементах варианта выполнения согласно фиг. 1-3 и 5 заполнять пространство между стеновыми панелями и нижними продольными торцевыми сторонами 15 несущих плит, подпирать несущие плиты и, таким образом, самые нижние в готовом сооружении деревянные конструктивные элементы соединять с основанием фундамента с силовым и геометрическим замыканием. С помощью не показанного на чертеже профиля поперечного сечения в форме ступеней нижние обвязки согласно изобретению могут проходить также между несущими плитами (1, 2) вплоть до приподнятых от продольных торцевых сторон 15 нижних концов распорок 9 и отводить вертикальные усилия от этих распорок к основанию фундамента. Деревянные конструктивные элементы в соответствии с фиг. 4 требуют в готовом сооружении применения нижних обвязок со специальным профилем поперечного сечения. Такие нижние обвязки хотя и не показаны здесь, но для специалиста они очевидны на основании пояснений к нижним обвязкам 29 и 30. Деревянные конструктивные элементы и угловые конструктивные элементы согласно изобретению используются для изготовления строительных сооружений в соответствии с изобретением благодаря тому, что в изолирующие пространства угловых конструктивных элементов и деревянных конструктивных элементов вводятся первые изолирующие материалы с изменяемым под влиянием атмосферных условий и вибраций объемом, или засыпаются, или вдуваются, или набиваются при уменьшении объема и что, по меньшей мере, обладающий длительной упругостью второй изолирующий материал с остающейся, по возможности, одинаковой упругостью и с упруго изменяющимся при сжатии объемом расположен под и/или между и/или над первым изолирующим материалом. Второй изолирующий материал выравнивает недостаток изолирующего материала в другом месте и, таким образом, предотвращает образование тепловых мостиков через изолирующие пространства без заполнения изолирующим материалом. В частности, экологические требования могут предпочтительно удовлетворяться тем, что в качестве изоляционного материала используются натуральные органические материалы, предпочтительно древесная щепа или древесная стружка, а также минеральные материалы, предпочтительно мука или гранулят горных пород, как, например, глина, песок и/или галька. При применении первого из изолирующих материалов типа особенно плотного и тяжелого штучного материала, который образует самонесущую, сохраняющую-6 012686 форму кучу, наряду с применением других первых материалов с особенно предпочтительными термодинамическими свойствами в отношении тепло- и паропроницаемости согласно изобретению возникают строительные сооружения, которые устойчивы против почти любых известных угроз опасностей. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Деревянный конструктивный элемент для изготовления плоскостных строительных сооружений,в частности для воздвижения установленных вертикально стен зданий, содержащий приблизительно равновеликие прямоугольные, направленные приблизительно параллельно друг другу несущие плиты (1, 2), которые установлены с помощью промежуточных элементов (9) на расстоянии друг от друга и с перекрытием друг друга в проекции перпендикулярно относительно их основных поверхностей и между собой перекрывают полое пространство,приблизительно равновеликие прямоугольные, направленные приблизительно параллельно друг другу стеновые панели, которые закреплены на наружных сторонах несущих плит (1, 2) в проекции перпендикулярно относительно их основных поверхностей с перекрытием друг друга и приблизительно одинаковы или несколько меньше по размеру, чем несущие плиты,причем как несущие плиты (1, 2), так и стеновые панели (3, 4) в готовом сооружении имеют направленные приблизительно горизонтально, параллельные друг другу продольные кромки, а по бокам в готовом сооружении направленные приблизительно вертикально, приблизительно параллельные друг другу вертикальные кромки,причем стеновые панели (3, 4) расположены относительно несущих плит (1, 2) со смещением их продольных кромок и вертикальных кромок таким образом, что ограниченные продольными кромками и вертикальными кромками несущих плит, с одной стороны, и смещенными относительно них продольными кромками и вертикальными кромками стеновых панелей, с другой стороны, свободно лежащие продольные края (5) и вертикальные края (7) на внешних сторонах несущих плит образуют боковые поверхности двух направленных приблизительно перпендикулярно друг другу профилей патрицы или гребня, причем противолежащие относительно друг друга, выступающие за продольные кромки несущих плит продольные края (6) на внутренних сторонах стеновых панелей и расположенные напротив друг друга, выступающие над вертикальными кромками несущих плит вертикальные края (8) на внутренних сторонах стеновых панелей образуют боковые поверхности двух направленных приблизительно перпендикулярно относительно друг друга профилей матрицы или паза, имеющих приблизительно одинаковые с профилями патрицы или гребня, но противоположно направленные профили,причем промежуточные элементы имеют продольные, выполненные в виде стойки распорки (9),направленные приблизительно параллельно друг другу и боковым вертикальным кромкам несущих плит(1, 2) и приблизительно перпендикулярно продольным кромкам несущих плит, расположенные с распределением приблизительно на равном расстоянии друг от друга в полом пространстве между несущими плитами и имеющие длину, которая приблизительно равна длине боковых вертикальных кромок несущих плит или стеновых панелей,причем расположенные между одними и теми же двумя несущими плитами (1, 2) и непосредственно связанные с ними, направленные приблизительно параллельно друг другу и вертикальным кромкам несущих плит распорки (9) расположены друг от друга на равных расстояниях определенного шага модульной сетки, причем первое расстояние первой распорки от ближайшей вертикальной кромки, непосредственно связанной с этой первой распоркой несущей плиты, и второе расстояние последней распорки от ближайшей вертикальной кромки, непосредственно связанной с этой последней распоркой несущей плиты, являются дополнением до полного шага модульной сетки,причем распорки (9) имеют прямолинейный центральный профиль, по существу, с прямоугольным сечением и между несущими плитами образуют направленные приблизительно перпендикулярно относительно них распорные стенки (10), разделяющие полое пространство между несущими плитами на камеры примерно одинаковой длины и ширины, и причем распорки (9) имеют вдоль своих краевых сторон профили гребней, предпочтительно профили в виде ласточкиного хвоста, выполненные с возможностью вхождения в приблизительно согласованные ответные пазы, предпочтительно соответствующие пазы в виде ласточкиного хвоста на внутренних поверхностях несущих плит (1, 2), и таким образом образуют соединение гребень-паз с одинарным геометрическим замыканием или соединение ласточкин хвост с двойным геометрическим замыканием между распорками и несущими плитами. отличающийся тем, что направленные приблизительно параллельно вертикальным кромкам несущих плит (1, 2) и имеющие приблизительно одинаковую длину распорки (9) расположены равномерно со смещением относительно продольных кромок несущих плит, своими профилями (12) гребней вдоль своих краевых сторон частично входят в имеющие одинаковую длину, согласованные ответные пазы (13) на несущих плитах и таким образом частично соединяют между собой расположенные напротив друг друга несущие плиты,при этом распорки (9) имеют приблизительно одинаковые по длине свободные концевые части со свободными одинаковыми по длине профилями (12) гребня, которые равномерно выступают над первой(14) из двух продольных торцевых сторон (14, 15) лежащих напротив друг друга несущих плит (1, 2),причем продольные торцевые стороны соответственно ограничены двумя наиболее близко расположенными друг к другу продольными кромками несущих плит, и при этом приблизительно согласованные с профилями (12) гребня на краевых сторонах распорок (9) ответные пазы, предпочтительно пазы (13) в виде ласточкиного хвоста, в несущих плитах (1, 2) имеют свободные концевые части, которые доступны от второй продольной торцевой стороны (15) лежащих противоположно относительно друг друга несущих плит (1, 2) и выполнены соответственно с возможностью размещения в них в готовом сооружении профиля гребня, предпочтительно профиля в виде ласточкиного хвоста, одной из свободных концевых частей распорок (9) соседнего деревянного конструктивного элемента того же вида. 2. Деревянный конструктивный элемент по п.1, в частности, для изготовления стен зданий с отделенными от изолирующих пространств техническими пространствами между внутренними и наружными несущими плитами, отличающийся тем, что распорки (9) выполнены с возможностью вставления между ними направленных приблизительно параллельно несущим плитам (1, 2) промежуточных стенок, которые в готовом сооружении имеют направленные приблизительно горизонтально продольные кромки и направленные вертикально вертикальные кромки и с обеих сторон вдоль своих вертикальных кромок установлены на обращенных друг к другу распорных стенках (10) распорок. 3. Деревянный конструктивный элемент по п.2, отличающийся тем, что промежуточные стенки (16) выполнены с проходящими вдоль их вертикальных кромок вертикальными краями, выполненными с возможностью вхождения в пазы (17) на распорных стенках (10) распорок (9). 4. Деревянный конструктивный элемент по п.3, отличающийся тем, что пазы (17) на распорных стенках для размещения в них вертикальных краев промежуточных стенок (16) из древесноволокнистых плит предпочтительно имеют ширину раскрытия в пределах 3-8 мм,причем пазы (17) на распорных стенках (10) имеют расстояние от одной несущей плиты (1) 20-30 мм, предпочтительно 20-25 мм, и от другой несущей плиты (2) расстояние 150-250 мм, предпочтительно приблизительно 200 мм. 5. Деревянный конструктивный элемент по одному из пп.2-4, отличающийся тем, что, по существу,прямоугольные промежуточные стенки (16) имеют боковые вертикальные кромки с длиной, приблизительно равной длине распорок (9). 6. Деревянный конструктивный элемент по п.5, отличающийся тем, что продольные кромки, по существу, прямоугольных промежуточных стенок (16) при вставлении между распорками (9) расположены заподлицо с концами распорок. 7. Угловой конструктивный элемент для применения в конструктивном элементе и здании в сочетании с деревянными конструктивными элементами типа согласно пп.1-6, отличающийся тем, что он имеет приблизительно прямоугольную, предпочтительно квадратную в сечении стойку (20), составленную, по существу, из двух расположенных напротив друг друга передних плит (21, 22) и двух расположенных напротив друг друга боковых плит (23, 24), предпочтительно из древесного материала, и содержит изолирующее пространство (25) для размещения изолирующего материала между плитами,причем передние плиты (21, 22) имеют ширину, приблизительно равную расстоянию связанных между собой с помощью распорок (9) несущих плит (1, 2) деревянного конструктивного элемента, замеренному между наружными поверхностями несущих плит,причем боковые плиты (23, 24) имеют большую ширину, чем передние плиты (21, 22) и по меньшей мере с одной стороны свободно расположенными вертикальными краями (26) выступают за наружную поверхность первой из двух передних плит,причем ширина свободно лежащих вертикальных краев (26) приблизительно равна ширине свободно лежащих вертикальных краев (7, 8) на наружных сторонах несущих плит (1, 2) деревянного конструктивного элемента,причем по меньшей мере на первой из двух передних плит (21, 22) в середине между свободнолежащими вертикальными краями (26) боковых плит (23, 24) прикреплен первый соединительный брус(27), приблизительно прямоугольное сечение которого длиной сечения примерно равно расстоянию соединенных между собой несущих плит (1, 2) деревянного конструктивного элемента, замеренному между внутренними поверхностями несущих плит, и причем на второй передней плите (22) и/или по меньшей мере на первой из двух боковых плит (23,24) посередине между направленными в готовом сооружении приблизительно вертикально вертикальными кромками стойки прикреплен второй соединительный брус (28) с размерами, предпочтительно приблизительно равными размерам первого соединительного бруса. 8. Угловой конструктивный элемент по п.7, отличающийся тем, что нижние концы соединительных брусьев (27, 28) имеют расстояние от нижних концов стойки (20), приблизительно равное ширине свободных продольных краев (5, 6) на наружных сторонах несущих плит (1, 2) или на внутренних сторонах стеновых панелей (3, 4) деревянного конструктивного элемента. 9. Строительное сооружение, состоящее из угловых конструктивных элементов по одному из пп.7 или 8 и/или деревянных конструктивных элементов по одному из пп.1-6, отличающееся тем, что в изо-8 012686 лирующие пространства (25) угловых элементов и/или в ограниченные несущими плитами (1, 2), распорными стенками (10) и при необходимости промежуточными стенками (16) изолирующие пространства (19) деревянных конструктивных элементов введены, или засыпаны, или введены путем вдувания, или набиты при уменьшении объема первые изолирующие материалы с изменяемыми под влиянием атмосферных условий и вибраций объемами,причем под, и/или между, и/или над первыми изолирующими материалами расположен, по меньшей мере, обладающий длительной упругостью второй изолирующий материал с остающейся по возможности одинаковой упругостью и с упруго изменяющимся при сжатии объемом. 10. Строительное сооружение по п.9, отличающееся применением особенно плотного и тяжелого штучного материала, который образует самонесущую, сохраняющую форму кучу, в качестве одного из первых изолирующих материалов, предпочтительно совместно с применением другого из первых изолирующих материалов с особенно предпочтительными термодинамическими свойствами относительно тепло- и паропроницаемости.
