Кронштейн для радиатора

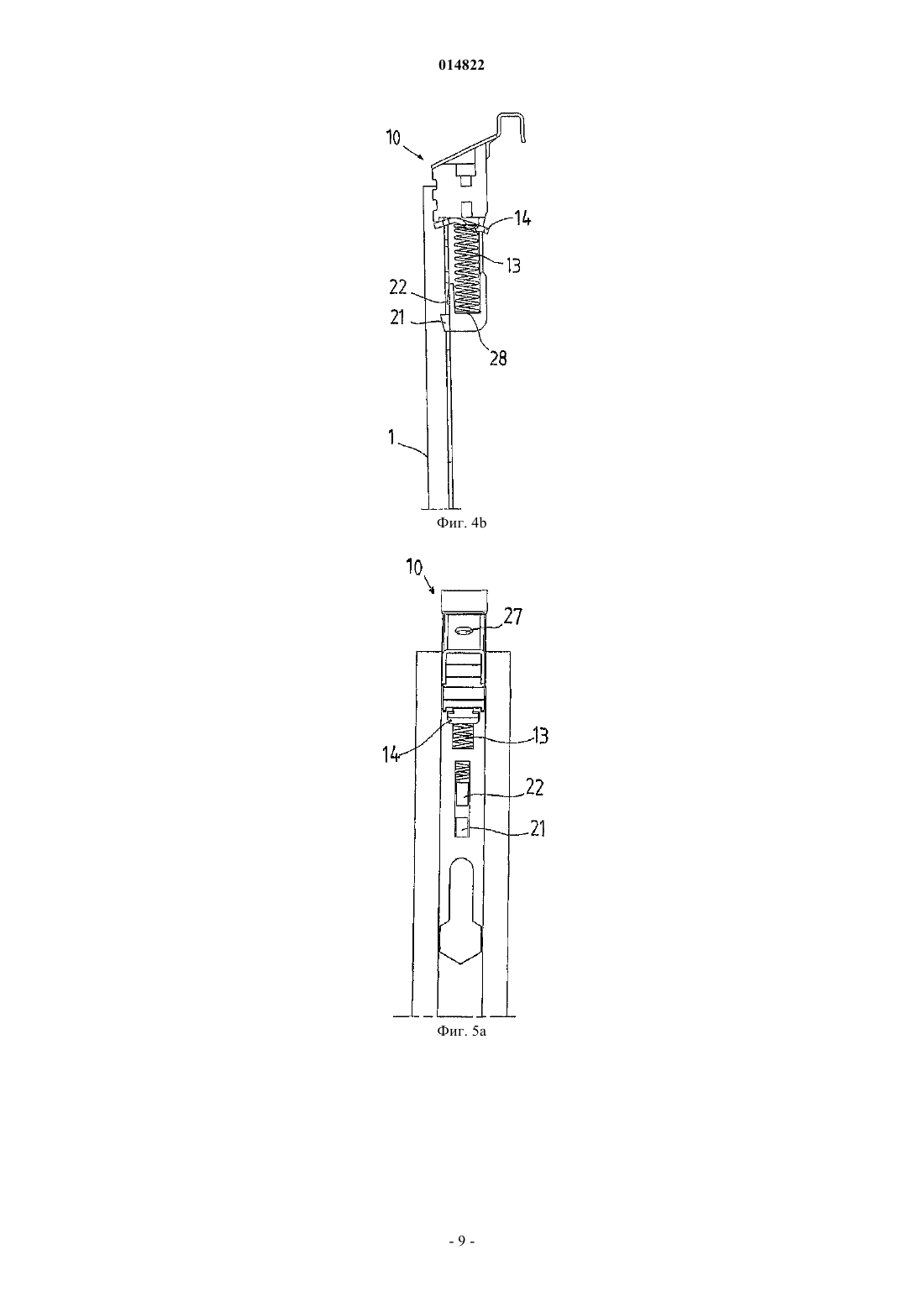

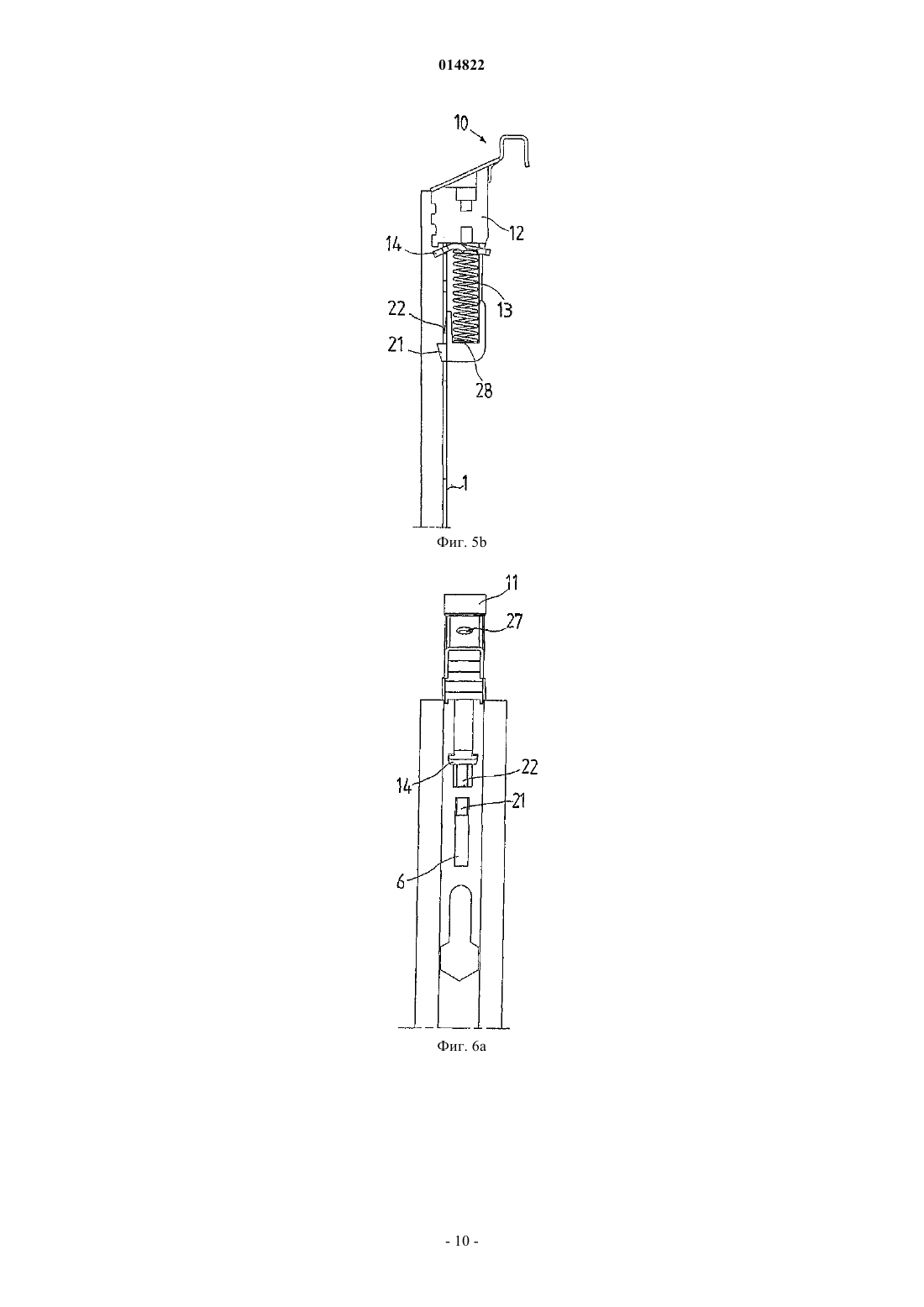

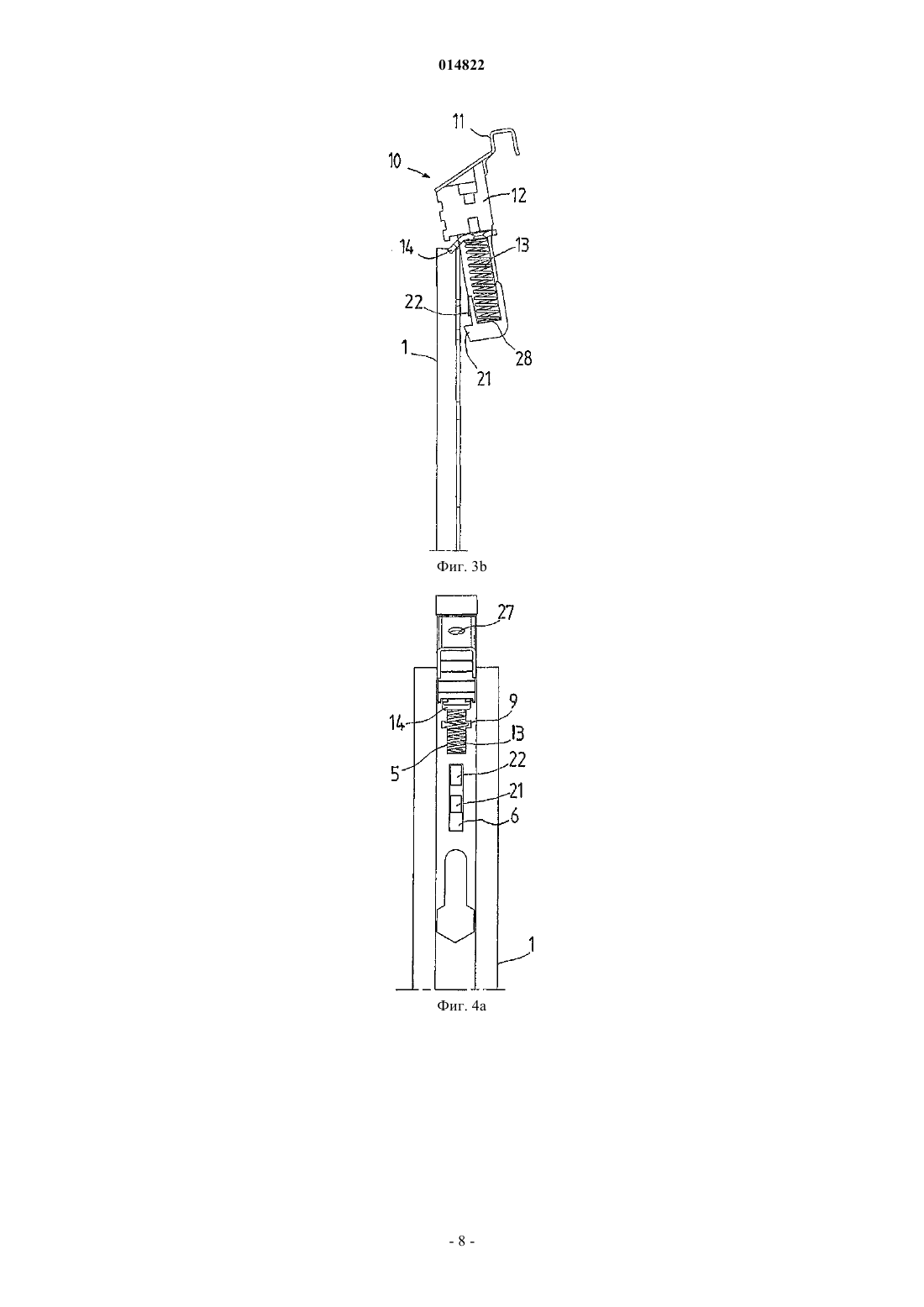

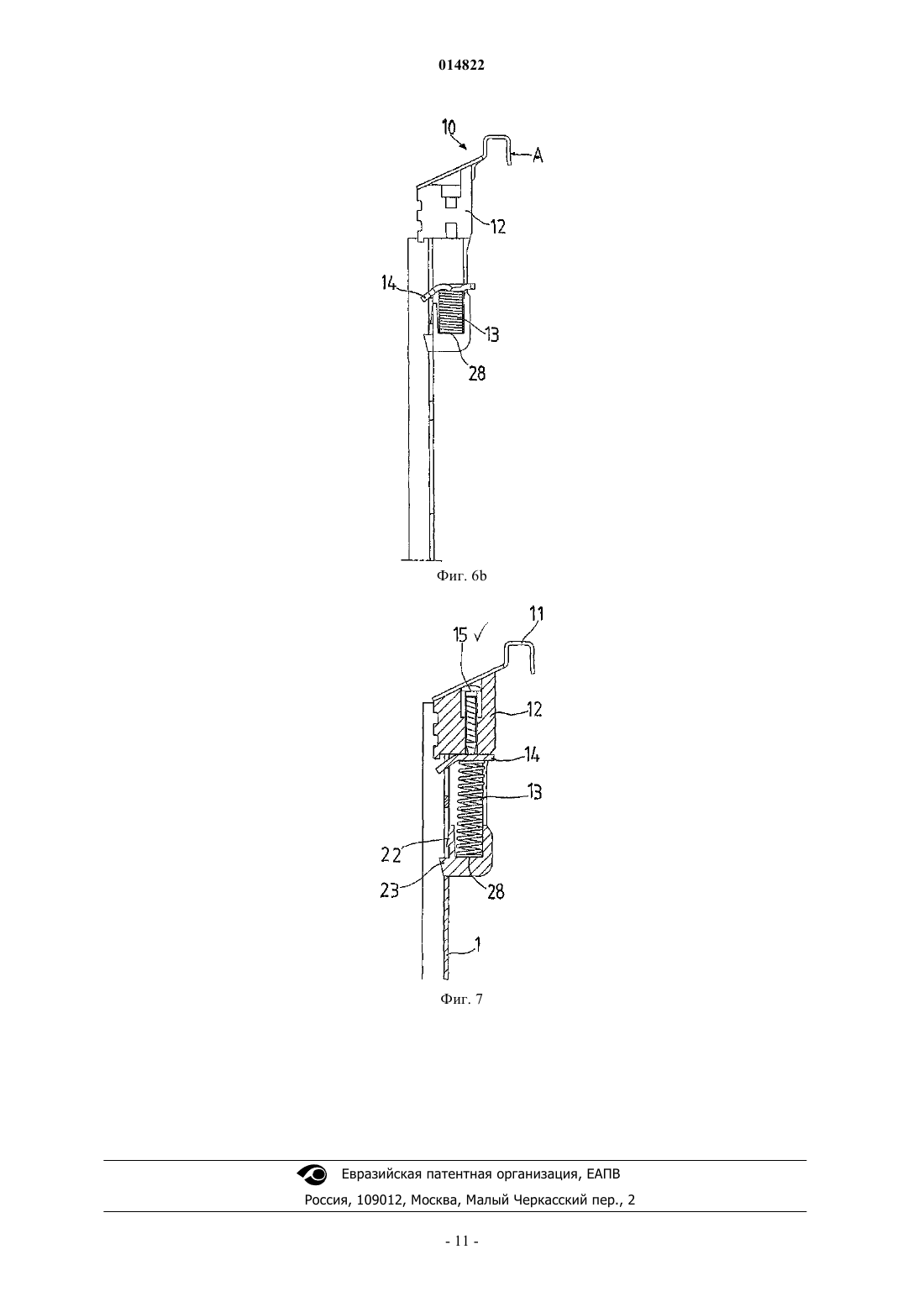

Кронштейн для монтажа радиатора на стене включает в себя фиксирующую направляющую (1),а также первое (10) и второе зацепляющие устройства. Фиксирующая направляющая (1) плотно закреплена на стене, а зацепляющие устройства (10) контактируют с радиатором или расположенным на нем фиксатором. Первое зацепляющее устройство (10) является подвижным и смещается под воздействием пружины в направлении второго зацепляющего устройства. Смещение под воздействием пружины осуществляется при помощи пружинного элемента, представляющего собой пружину сжатия, расположенную внутри первого зацепляющего устройства (10). 014822 Область техники Настоящее изобретение относится к кронштейну для монтажа радиатора на стене, включающему фиксирующую направляющую для закрепления на стене, а также первое и второе зацепляющие устройства для взаимодействия с радиатором или с укрепленным на нем фиксатором, причем первое зацепляющее устройство является подвижным и поджимается пружиной в направлении второго зацепляющего устройства. Уровень техники Имеется большое количество кронштейнов или удерживающих устройств для радиаторов на рынке для закрепления радиаторов различных типов на стене или на полу. Общая особенность кронштейнов предыдущих типов состоит в том, что они предназначены для быстрого и простого монтажа радиатора, и в то же время они должны быть скрыты в смонтированных радиаторах настолько, насколько это возможно. Поскольку различные радиаторы имеют различную конструкцию, например, разные размеры, но попрежнему включают в себя конвекторные пластины, предохранительные сетки и т.п., кронштейн, который подходит для данного типа радиатора, часто поставляется вместе с ним. В этом случае важно, чтобы упаковка кронштейна совместно с радиатором не была излишне объемной и чтобы кронштейн радиатора мог быстро и легко удаляться из упаковки для того, чтобы он первым монтировался на месте на стене или на полу. Часто целью является размещение кронштейна между конвекторными пластинами радиатора или между двумя панелями радиатора, включающего несколько панелей, так, чтобы кронштейн не выступал наружу. В то же время важно сохранять наружную упаковку радиатора как можно дольше, даже после монтажа радиатора на месте, с целью избежать царапин и других повреждений, которые могут случиться с радиатором во время остающихся строительных и монтажных работ. Заявка ЕР 294377, которая была подана заявителем, описывает кронштейн, который до сих пор является популярным благодаря относительно простому обращению с ним, также в случае, если требуется большое число кронштейнов, например, для монтажа длинных и/или тяжелых радиаторов. Каждый из этих кронштейнов имеет нижний поддерживающий элемент и верхнее зацепляющее устройство, причем верхнее зацепляющее устройство имеет верхнее запирающее положение, из которого верхнее зацепляющее устройство может быть освобождено, с тем, чтобы надлежащим образом обхватить вокруг часть радиатора или удерживающее устройство на нем. Кронштейн является более коротким, чем высота радиатора, что ограничивает видимость кронштейна, когда радиатор смонтирован. Предусмотрена также фиксация описанного кронштейна против случайного отсоединения радиатора. Хотя кронштейн, соответствующий предшествующему уровню техники, функционирует в целом удовлетворительно, он является, тем не менее, слишком длинным, чтобы упаковываться вместе с радиатором таким образом, чтобы экономить пространство, и он включает несколько отдельных частей, которые, возможно, будет трудно собрать на месте монтажа перед монтажом радиатора на кронштейне. Поэтому кронштейн часто поставляют в сборе, что делает его более массивным. Содержание проблемы Таким образом, существует потребность в кронштейне для радиатора, который может быть упакован вместе с радиатором и смонтирован на нем с большей компактностью и в то же время может поддерживать или предпочтительно улучшить обращение и использование кронштейна радиатора при монтаже на месте строительства. В этом случае следует также избежать необходимости работы с отдельными деталями малого размера. Решение Цели, образующие основу настоящего изобретения, могут быть достигнуты с помощью упомянутого в вводной части кронштейна, который отличается тем, что пружинный элемент представляет собой пружину сжатия, которая расположена внутри первого зацепляющего устройства. Краткое описание прилагаемых чертежей Настоящее изобретение теперь будет описано более детально со ссылкой на прилагаемые чертежи. На прилагаемых чертежах фиг. 1 а, b показывают два вида на фиксирующую направляющую, включенную в кронштейн; фиг. 2 - вид сбоку с разнесением деталей, включенных в первое зацепляющее устройство; фиг. 3 а, b - вид сзади, то есть со стороны стены, и вид сбоку с частичным вырезом, показывающие первый этап монтажа кронштейна на месте; фиг. 4 а, b - виды, соответствующие фиг. 3 а и b, показанные на последнем этапе монтажной операции; фиг. 5 а, b - виды, соответствующие фиг. 3 а и b, на кронштейн, когда первое зацепляющее устройство окончательно смонтировано на направляющей; фиг. 6 а, b - виды, соответствующие фиг. 3 а и b, где первое зацепляющее устройство находится в верхнем, запертом положении; фиг. 7 - боковой разрез первого зацепляющего устройства, перед тем как оно фиксируется против случайного демонтажа.-1 014822 Описание предпочтительного варианта осуществления В последующем описании настоящего изобретения иногда употребляются такие термины, как"верхний" и "нижний". Эти термины не должны рассматриваться как ограничивающие по отношению к настоящему изобретению, они просто служат цели описания настоящего изобретения в обычном положении использования, когда узел монтируется или готов к монтажу на стене. Именно это положение показано на чертежах. Термин "задняя сторона" означает сторону, которая обращена к стене, в то время как термин "передняя" или "внешняя" сторона означает, что сторона обращена к радиатору. На фиг. 1 а и 1b показаны верхний и нижний концы направляющей 1, которая включена в кронштейн в соответствии с настоящим изобретением. Длина направляющей 1 не важна для описания настоящего изобретения и возможны исполнения с различной длиной направляющей 1 с тем, чтобы соответствовать различным размерам радиатора. В этом случае длина направляющей 1 соответствует либо расстоянию между верхним и нижним краями, соответственно, радиатора, либо между двумя удерживающими элементами на задней стороне радиатора, с которыми зацепляются первое и второе зацепляющие устройства. Также возможно, что зацепляющие устройства взаимодействуют только с одним удерживающим элементом, а также с верхним либо нижним краем. Направляющая 1 имеет обычный профиль, известный из существующего уровня техники. Профиль включает продольный U-образный элемент 2 с каждого края соответствующей стороны направляющей 1. Нижняя, то есть задняя сторона U-образного элемента 2, примыкает к основанию, то есть к стене при монтаже удерживающего элемента. Продольная плоская перемычка или центральная часть 3 расположена на определенном расстоянии от основания, то есть стены, в смонтированном расстоянии, причем это расстояние создается элементами, выступающими из направляющей 1, задняя часть которых обращена к стене. Направляющая 1 предпочтительно в ее продольной плоской перемычке 3 имеет два или более фиксирующих отверстия 4 для фиксирующих элементов, которые обеспечивают фиксацию к основанию. Число фиксирующих отверстий 4 может быть больше в зависимости от различных конструкций, чем показано на чертежах, а также в зависимости от различных стандартов, действующих в различных странах,и различных материалов основания. Поэтому, возможно, не все фиксирующие отверстия в направляющей 1 будут использованы. На верхнем конце направляющей 1 выполнены вырезы 5 и 6, на которых монтируется первый,верхнее зацепляющее устройство 10, которое детально будет описано ниже. На нижнем конце направляющей 1 выполнено второе зацепляющее устройство 7 в форме пластикового наконечника или скобы,которое позволяет нижнему краю удерживающего устройства на радиаторе скользить в положение в выемке 8, предназначенной для этого, в его нижнем и внешнем или переднем краю. Таким образом, при установке нижнего края радиатора или в качестве альтернативы его нижнего удерживающего элемента большая точность не требуется, что значительно облегчает операцию монтажа. Верхняя выемка 5 имеет поперечную выемку 9, с которой зацепляется деталь 14 первого зацепляющего устройства 10. На фиг. 2 показан вид сбоку с разнесением деталей, образующих первое зацепляющее устройство 10. В эти детали входит захват 11, предназначенный для зацепления с радиатором или его удерживающим устройством, главная секция 12 зацепляющего устройства 10, пружина 13, входящая в зацепляющее устройство 10, упор 14 для пружины 13 и винт 15 для выполнения защиты против отсоединения. В предпочтительном варианте осуществления захват 11 изготовлен из металла и охватывает верхний край радиатора или удерживающего устройства либо подобного элемента. В этом отношении конструкция полностью соответствует обычной. Захват 11 располагается так, чтобы охватывать с двух сторон главную секцию 12 зацепляющего устройства, и размеры и конструкция захвата соответствуют этой цели. Далее захват 11 снабжен пазом 16, который позволяет первому зацепляющему устройству 10 пройти вниз на определенное расстояние в вырезе 5 направляющей 1 и быть направленным в этом вырезе. Паз 16 закрыт в верхнем направлении, что совместно с другими деталями главной секции предотвращает слишком большое проскальзывание вниз зацепляющего устройства 10 по направляющей, вместо этого данное устройство удерживается за свой верхний конец. Захват также имеет крепежные шипы 17 с каждой стороны для зацепления с главной секцией 12 зацепляющего устройства 10. Крепежный шип 17 при монтаже изгибают таким образом, чтобы он попал в отверстие 18 в главной секции 12, при этом захват 11 постоянно закреплен в верхней части главной секции 12. Форма захвата 11 соответствует форме главной секции 12 в области, где захват 11 охватывает с двух сторон главную секцию 12. Главная секция 12 зацепляющего устройства 10 в предпочтительном варианте осуществления изготавливается из пластика предпочтительно путем литьевого формирования или при помощи другого подходящего технологического процесса, который годится для серийного производства. Главная секция 12 находится в зацеплении с направляющей 1 таким образом, что она может скользить в выемке 5, выполненной в направляющей. Продольные канавки 19 выполнены на каждой стороне главной секции 12 для приема двух боковых краев выемки 5. Когда захват 11 смонтирован на главной секции 12, закрытый сверху паз 16 размещен рядом с верхней секцией канавки 19. Верхняя часть верхнего зацепляющего устройства 10 имеет наклон приблизительно 30-45 к гори-2 014822 зонтальной плоскости. Чем больше наклон, тем больше будет вертикальное расстояние между верхней частью канавки 19 и верхней точкой захвата 11. Это означает, что при большем наклоне направляющая 1 будет короче при одном и том же размере радиатора. Направляющая 1 будет тем меньше заметна, чем она короче. Меньшая длина направляющей 1 также упрощает упаковку направляющей совместно с радиатором. В главной секции 12 также имеется полость для приема пружины 13. В соответствии с видом на фиг. 2 полость расположена внутри, по существу, замкнутых боковых стенок главной секции 12. Внутренняя полость открывается как назад в направлении направляющей, так и вперед в направлении смонтированного радиатора, что более ясно показано, например, на фиг. 3 а, 4 а, 5 а и т.д. Внутренняя полость принимает пружину 13, в то время как отверстие, направленное в сторону направляющей 1, функционирует, чтобы принимать опорный элемент 14. Дно внутренней полости функционирует как дополнительное опорное устройство для пружины 13. Блокирующее устройство 20, включающее блокирующую пяту 21 и наклонную поверхность 22,удерживает первое зацепляющее устройство 10, когда оно перемещено в верхнее, запертое положение, в котором пружина 13 сжата так, что она накапливает усилие. Когда первое зацепляющее устройство 10 освобождено из запертого положения, оно движется вниз за счет усилия пружины 13. В то же время усилие пружины также вынуждает двигаться опорный элемент 14 вверх, что приводит к улучшению его зацепления со сквозным пазом 9, поскольку опорный элемент 14 значительно подклинивается в паз 9 при помощи так называемого "подклинивающего эффекта". Наконец, как захват 11, так и главная секция 12 включают вертикальное отверстие 27 в верхней зоне, в которое помещается винт 15, так что реализуется механизм, предохраняющий против произвольного отсоединения. Вертикальное отверстие 27 лучше видно, например, на фиг. 3 а и на разрезе фиг. 7. Пружина 13 представляет собой пружину сжатия, которая имеет то преимущество, что она является более экономной, чем пружина растяжения и частично может быть встроена в верхнее зацепляющее устройство 10. Это, в свою очередь, имеет то преимущество, что, с одной стороны, пружина защищена, а, с другой стороны, число деталей, которые должны быть смонтированы на месте, уменьшается. Поскольку части, показанные на фиг. 2, собираются на производстве и образуют единое зацепляющее устройство 10, слесарь-монтажник на месте установки кронштейна должен только соединить направляющую 1 и зацепляющее устройство 10 простым движением руки, чтобы получить готовый кронштейн для радиатора. Риск потери деталей значительно уменьшается, так же как риск неправильной сборки. В то же время кронштейн может быть упакован с экономией пространства совместно с радиатором. Пружина 13 имеет концы, которые могут упираться, по существу, в плоские поверхности. В предпочтительном варианте осуществления изобретения ее нижний конец упирается в первую нижнюю опору 28, которая включает в себя нижнюю образующую стенку во внутренней полости главной секции 12. Верхний конец пружины 13 упирается во второй, верхний опорный элемент 14 и расстояние между первой 28 и второй 14 опорами может изменяться, как будет ясно из последующего описания. Длина пружины 13 в ненапряженном положении имеет тот же порядок или несколько выше, чем длина внутренней полости, так что пружина 13 слегка сжата между дном внутренней полости, то есть первой опорой 28 и второй верхней опорой 14. Таким образом обеспечивается размещение пружины 13 в главной секции 12 благодаря силам трения между пружиной 13, с одной стороны, и первой и второй опорами 28 и 14, соответственно, с другой стороны. Таким образом отсутствует риск выпадения пружины 13 из главной секции 12. Вторая, верхняя, опора 14 включает изогнутую пластину, предпочтительнее металлическую, в которой имеются две пары продольных пазов 23, 24. Верхняя опора 14 расположена между направляющей 1 и главной секцией 12 верхнего зацепляющего устройства 10 и вносит свой вклад в их соединение, в то же время функционируя как опора для пружины 13. Продольные пазы 23, 24 зацепляются с одной стороны с главной секцией 12 с ее стороны, обращенной в противоположном направлении от направляющей,куда внутренняя полость в главной секции 12 по большей части открыта наружу. Задние продольные пазы 24, обращенные к стене, соединяются в рабочем положении с направляющей 1 по краям поперечного отверстия 9. Толщина опоры 14 такова, что задний край поперечного отверстия 9 зацепляется с окружающей боковой стенкой 25 опоры 14 в области задней пары продольных пазов 24. В то время как опора 14 может вставляться и передвигаться в отверстии 5 и ее поперечном отверстии 9, когда угол между опорой 14 и центральной частью или перемычкой 3 направляющей 1 близок к прямому углу, при наклонном угле опора фиксируется в своем расположении. Такой наклонный угол реализуется за счет усилия пружины 13, воздействующей на переднюю часть опоры 14, причем расположение под углом является следствием того факта, что опора 14 изогнута. Верхние края поперечного отверстия 9 вступают в зацепление с боковой окружающей стенкой 25, в то время как нижние края поперечного отверстия 9 упираются в заднюю часть опоры. Наклон и размеры поперечного отверстия 9, задние продольные пазы 24 опоры 14, а также ее толщина также вызывают упор краев задних продольных пазов 24 в перемычку 3 направляющей 1 в области около отверстия 5 на стороне, обращенной от стены. Далее, вторая, верхняя опора 14 имеет сквозное отверстие 26, которое является по преимуществу-3 014822 резьбовым, так чтобы наружный конец винта 15 мог ввинчиваться в него и таким образом фиксировал опору 14 в вертикальном направлении по отношению к первому зацепляющему устройству 10, т.е. чтобы она не скользила в пазе 5 направляющей 1. Таким образом предотвращается отсоединение деталей. Воздействие винта 15 на верхнюю опору 14 также вносит свой вклад в поддержание или усиление запирания опоры 14 в поперечном отверстии 9, так чтобы полностью зафиксированное верхнее зацепляющее устройство не могло отсоединиться от направляющей 1. Фиг. 3-7 показывают различные этапы монтажа и использования кронштейна радиатора, выполненного согласно настоящему изобретению. На фиг. 3 а и b показано, как верхнее зацепляющее устройство 10 было размещено с верхней стороны направляющей 1, причем опора 14 была вставлена в отверстие 5,так что края отверстия 5 вошли в оба боковых паза 24. Чтобы это было возможно, первое зацепляющее устройство 10 должно располагаться под углом к направляющей 1. Когда опора 14 передвинулась на определенное расстояние вниз по отверстию 5, угол между первым зацепляющим устройством 10 и направляющей 1 уменьшается, так что блокирующее устройство 20 может быть размещено в отверстии 6 ниже отверстия 5. В отличие от отверстия 5 отверстие 6 не открыто сверху, что позволяет блокирующему устройству 20 занять запертое положение по отношению к верхнему краю отверстия 6. Фиг. 4 а и b показывают первое зацепляющее устройство в таком положении по отношению к направляющей 1, которое оно занимает перед установкой в рабочее положение. На фиг. 5 а и b показан кронштейн радиатора в смонтированном положении. Задний паз 24 опоры 14 защелкивается в поперечном отверстии 9. Как было описано выше, края поперечного отверстия и боковая поверхность 25 опоры 14 входят в зацепление в области продольных пазов 24. Когда зацепляющее устройство 10 движется прямо вверх из положения, показанного на фиг. 5 а и b, опора 14 останется в том же положении, то есть она будет зафиксирована в поперечном отверстии 9. Опора 14 может быть слегка наклонена в ее положении в поперечном отверстии 9, но она не может выйти из своего положения просто потому, что зацепляющее устройство 10 может двигаться только вверх и вниз. Пружина 13 также вносит свой вклад в фиксацию опоры 14 в поперечном отверстии 9 благодаря своей силе сжатия, действующей на передний конец опоры 14 в верхнем направлении. В итоге опора 14 не может сама освободиться из поперечного отверстия 9, в результате чего кронштейн мог бы расцепиться. Из смонтированного состояния, показанного на фиг. 5 а и b, зацепляющее устройство 10 может двигаться в верхнем направлении, то есть в направлении сжатия пружины, при котором опорные поверхности 14 и 28 приближаются друг к другу. Когда пружина 13 сильно сжата, как показано на фиг. 6 а и b, зацепляющее устройство 10 передвинется вверх настолько, что наклонная поверхность 22 запирающего устройства 20 пройдет над верхним краем отверстия 6 и проскользнет в нижний край отверстия 5. В этом положении зацепляющее устройство 10 не может больше двигаться вверх, поскольку запорная пятка 21 теперь упирается в верхний край отверстия 6. Уклон наклонной поверхности 22 также предотвращает движение зацепляющего устройства 10 вниз. Положение, показанное на фиг. 6 а и 6b, имеет преимущества, когда направляющая 1 смонтирована на стене, а радиатор готов к размещению на одной или нескольких направляющих 1. Все зацепляющие устройства в этом случае двигают вверх в положение, соответствующее фиг. 6 а и 6b. Это положение может расцениваться как предварительное перед зацеплением между кронштейном радиатора и собственно радиатором. Нижний край радиатора или нижний край удерживающего устройства после этого размещается в нижних зацепляющих устройствах 7. Радиатор при этом вынужден занимать самое верхнее положение, и его положение в поперечном направлении может регулироваться на нижних зацепляющих устройствах 7. Когда слесарь-монтажник удовлетворен положением радиатора, по одному зацепляющему устройству 10 за раз защелкиваются на радиаторе. Это имеет место, когда первое, верхнее зацепляющее устройство получает толчок в области захвата 11, по существу, в направлении А, в результате чего зацепляющее устройство 10 совершает поворотное движение относительно края направляющей 1. В таком случае наклонная поверхность 22, которая имеет ограниченную высоту, теряет свое зацепление с нижним краем отверстия 5 и зацепляющее устройство 10 может двигаться вниз под действием усилия пружины 13. Когда верхний край радиатора входит в контакт с захватом 11, движение вниз зацепляющего устройства 10 предотвращается, даже если блокирующая пята 21 не достигла самого нижнего положения в отверстии 6. Чтобы предотвратить случайное отсоединение радиатора от зацепляющего устройства 10, если радиатор сдвинулся вверх в результате толчка, приложенного к радиатору или к запирающему элементу,винт 15 может, как указано выше, быть размещен в отверстии 27 верхнего зацепляющего устройства 10 и в отверстии 26 опоры 14. В таком случае главная секция 12 зацепляющего устройства 10 зафиксирована относительно опоры 14, которая, в свою очередь, зафиксирована относительно поперечного отверстия 9,в соответствии с вышеописанным. Таким образом создается защита против отсоединения, как показано на фиг. 7, которая легко может быть снята при помощи отвертки. Установка винтов также усиливает фиксацию опоры 14 в поперечном отверстии 9. Настоящее изобретение может быть подвергнуто дальнейшей модификации без отступления от-4 014822 объема прилагаемой формулы изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Кронштейн для монтажа радиатора на стене, включающий в себя фиксирующую направляющую(1) для закрепления на стене, первое (10) и второе (7) зацепляющие устройства, предназначенные для взаимодействия с радиатором или расположенным на нем фиксатором, причем первое зацепляющее устройство (10) является подвижным и может отклоняться при помощи пружинного элемента (13) в направлении второго зацепляющего устройства (7), отличающийся тем, что пружинный элемент (13) представляет собой пружину сжатия, расположенную внутри первого зацепляющего устройства. 2. Кронштейн по п.1, отличающийся тем, что первое зацепляющее устройство (10) включает в себя первый опорный элемент (28), который может передвигаться вместе с первым зацепляющим устройством (10) и который взаимодействует с фиксирующей направляющей (1), и второй опорный элемент (14),который закреплен на фиксирующей направляющей (1), причем пружинный элемент (13) размещен между двумя опорными элементами. 3. Кронштейн по п.2, отличающийся тем, что первое зацепляющее устройство (10) имеет главную секцию (12), а второй опорный элемент (14) проходит между фиксирующей направляющей (1) и главной секцией (12), по существу, в направлении, поперечном направлению фиксирующей направляющей (1). 4. Кронштейн по п.3, отличающийся тем, что первый (28) и второй (14) опорные элементы имеют внутренние поверхности, предназначенные для взаимодействия с торцами пружинного элемента (13). 5. Кронштейн по любому из пп.2-4, отличающийся тем, что второй опорный элемент (14) может фиксироваться в первом зацепляющем устройстве (10) при помощи фиксирующего элемента (15) для обеспечения защиты против съема смонтированного радиатора. 6. Кронштейн по п.5, отличающийся тем, что фиксирующий элемент (15) включает винт, который проходит через концевой участок первого зацепляющего устройства (10) и соединен со вторым опорным элементом (14) с обеспечением их взаимной фиксации. 7. Кронштейн по любому из пп.2-6, отличающийся тем, что второй опорный элемент (14) закреплен в отверстии в фиксирующей направляющей (1).
