Кронштейн желоба

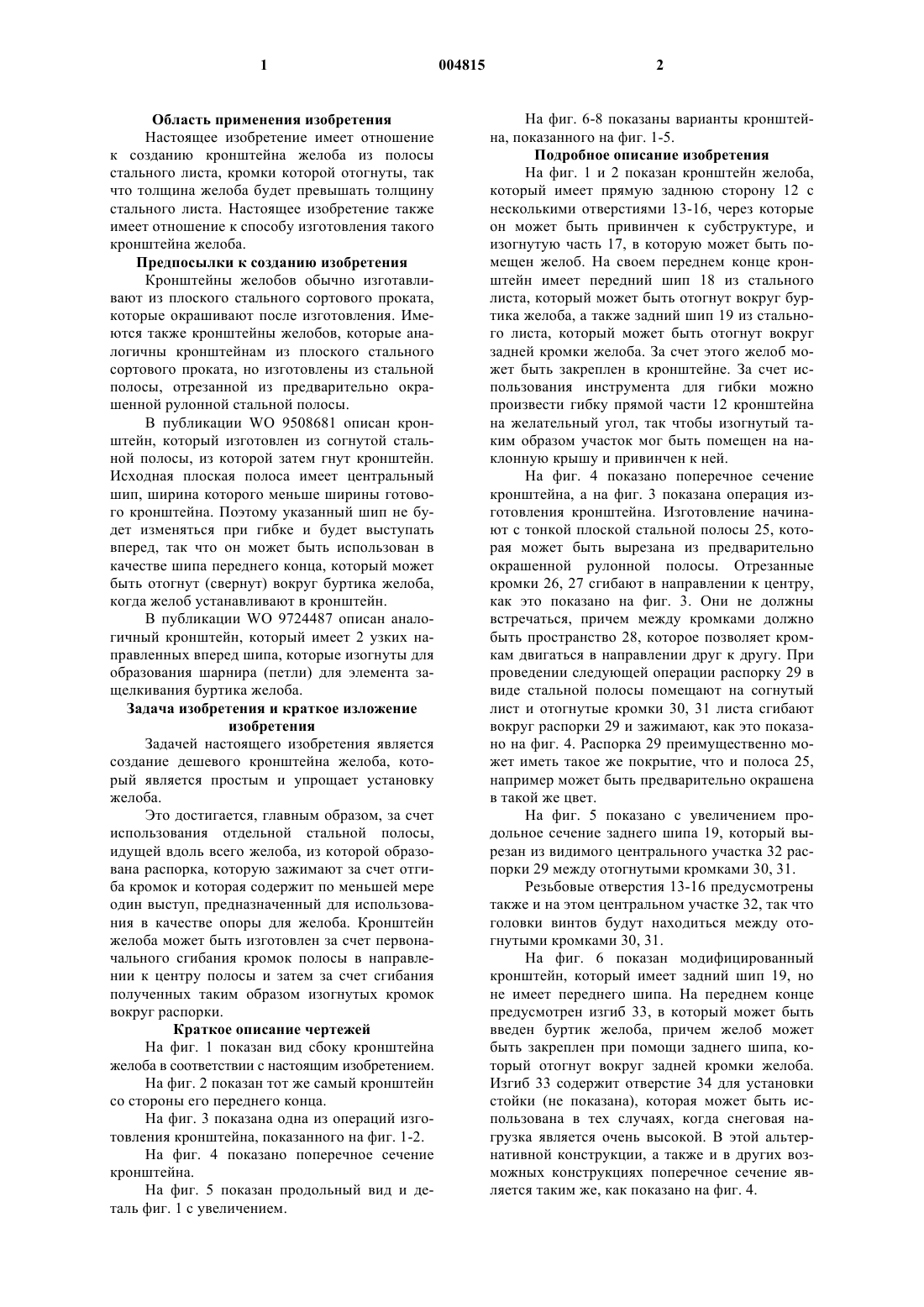

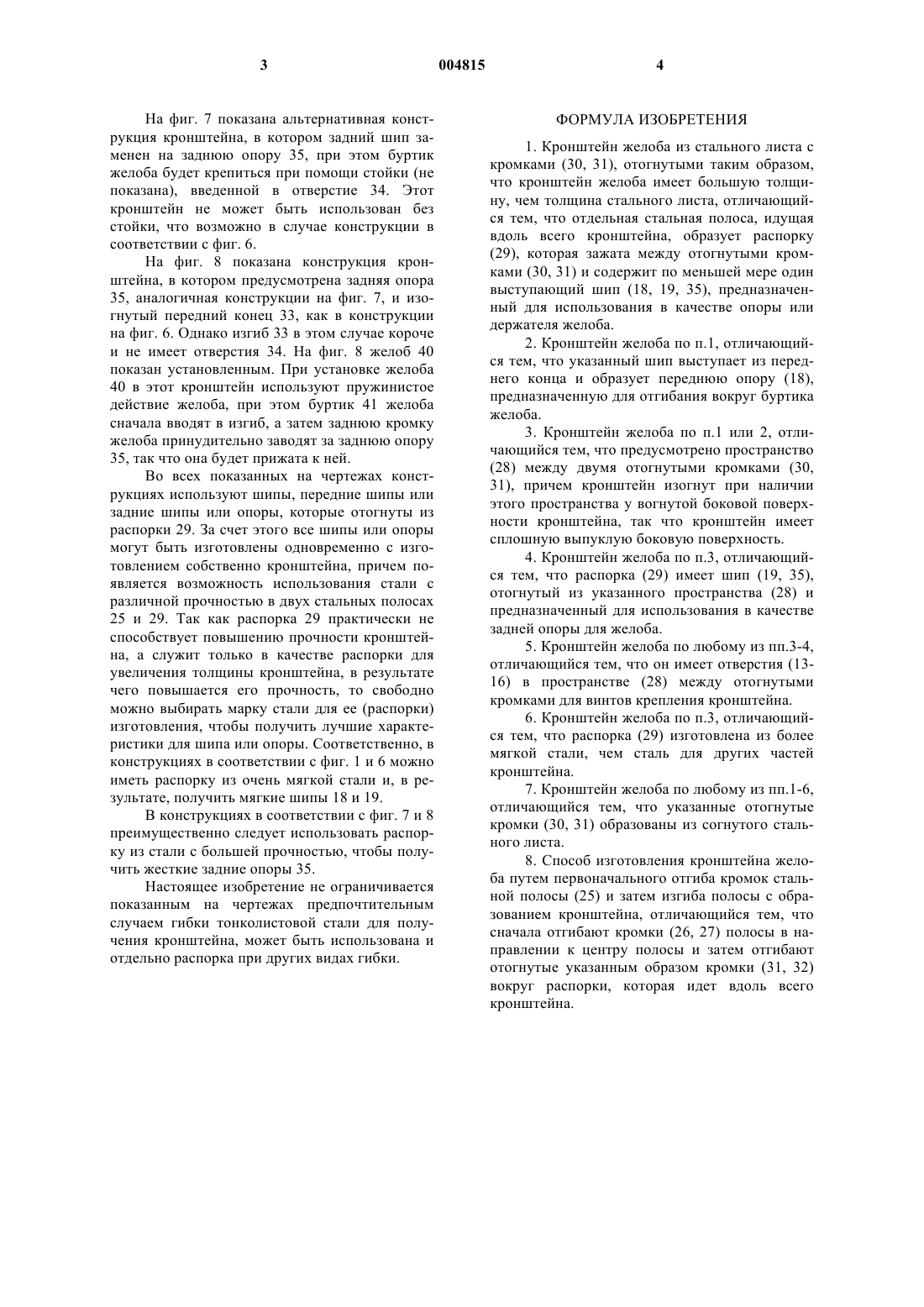

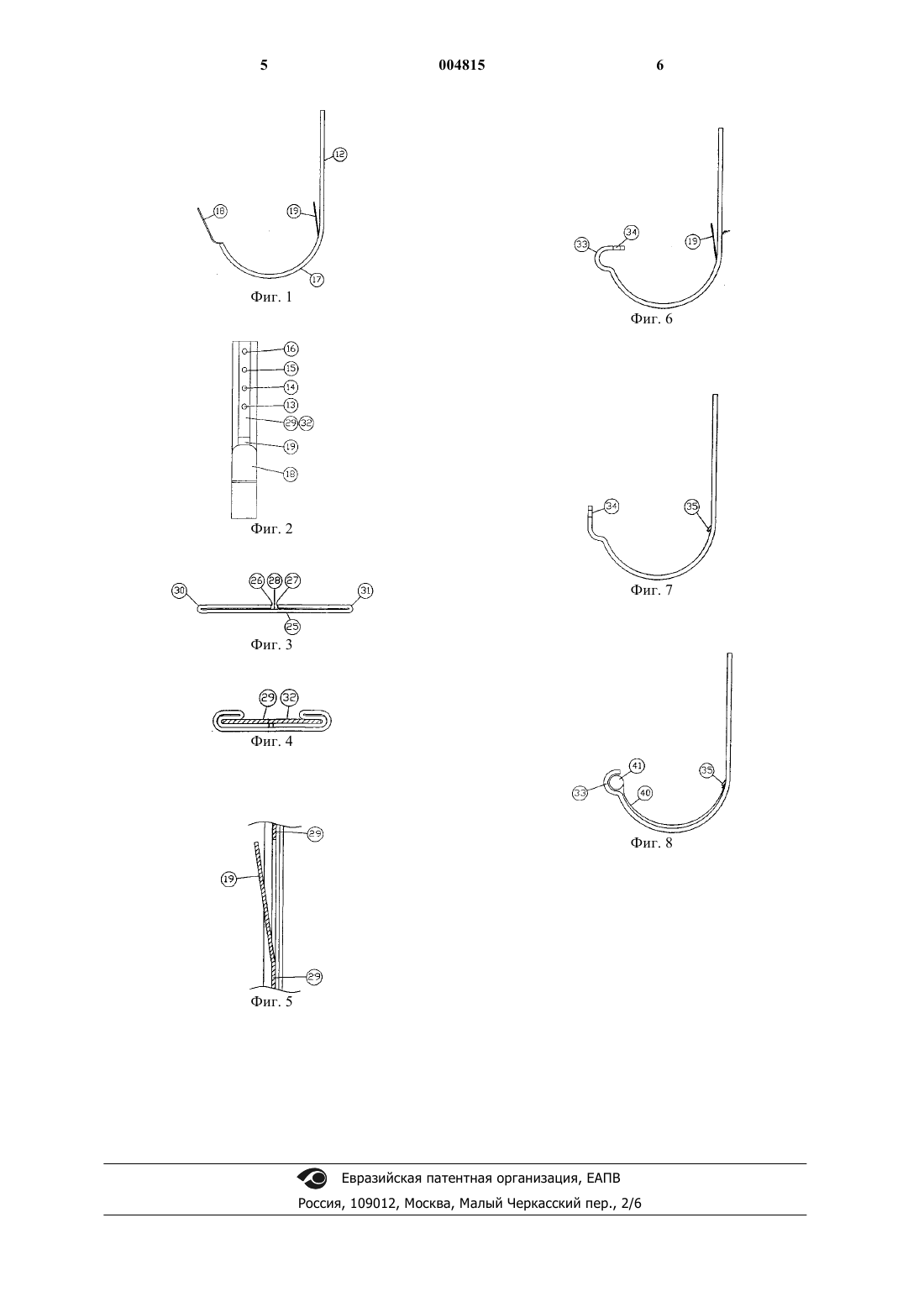

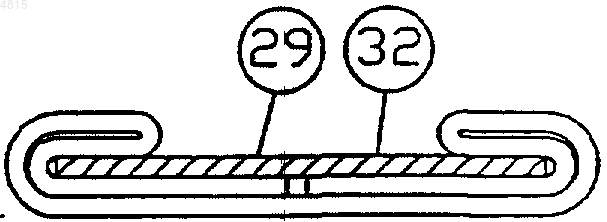

1 Область применения изобретения Настоящее изобретение имеет отношение к созданию кронштейна желоба из полосы стального листа, кромки которой отогнуты, так что толщина желоба будет превышать толщину стального листа. Настоящее изобретение также имеет отношение к способу изготовления такого кронштейна желоба. Предпосылки к созданию изобретения Кронштейны желобов обычно изготавливают из плоского стального сортового проката,которые окрашивают после изготовления. Имеются также кронштейны желобов, которые аналогичны кронштейнам из плоского стального сортового проката, но изготовлены из стальной полосы, отрезанной из предварительно окрашенной рулонной стальной полосы. В публикации WO 9508681 описан кронштейн, который изготовлен из согнутой стальной полосы, из которой затем гнут кронштейн. Исходная плоская полоса имеет центральный шип, ширина которого меньше ширины готового кронштейна. Поэтому указанный шип не будет изменяться при гибке и будет выступать вперед, так что он может быть использован в качестве шипа переднего конца, который может быть отогнут (свернут) вокруг буртика желоба,когда желоб устанавливают в кронштейн. В публикации WO 9724487 описан аналогичный кронштейн, который имеет 2 узких направленных вперед шипа, которые изогнуты для образования шарнира (петли) для элемента защелкивания буртика желоба. Задача изобретения и краткое изложение изобретения Задачей настоящего изобретения является создание дешевого кронштейна желоба, который является простым и упрощает установку желоба. Это достигается, главным образом, за счет использования отдельной стальной полосы,идущей вдоль всего желоба, из которой образована распорка, которую зажимают за счет отгиба кромок и которая содержит по меньшей мере один выступ, предназначенный для использования в качестве опоры для желоба. Кронштейн желоба может быть изготовлен за счет первоначального сгибания кромок полосы в направлении к центру полосы и затем за счет сгибания полученных таким образом изогнутых кромок вокруг распорки. Краткое описание чертежей На фиг. 1 показан вид сбоку кронштейна желоба в соответствии с настоящим изобретением. На фиг. 2 показан тот же самый кронштейн со стороны его переднего конца. На фиг. 3 показана одна из операций изготовления кронштейна, показанного на фиг. 1-2. На фиг. 4 показано поперечное сечение кронштейна. На фиг. 5 показан продольный вид и деталь фиг. 1 с увеличением. 2 На фиг. 6-8 показаны варианты кронштейна, показанного на фиг. 1-5. Подробное описание изобретения На фиг. 1 и 2 показан кронштейн желоба,который имеет прямую заднюю сторону 12 с несколькими отверстиями 13-16, через которые он может быть привинчен к субструктуре, и изогнутую часть 17, в которую может быть помещен желоб. На своем переднем конце кронштейн имеет передний шип 18 из стального листа, который может быть отогнут вокруг буртика желоба, а также задний шип 19 из стального листа, который может быть отогнут вокруг задней кромки желоба. За счет этого желоб может быть закреплен в кронштейне. За счет использования инструмента для гибки можно произвести гибку прямой части 12 кронштейна на желательный угол, так чтобы изогнутый таким образом участок мог быть помещен на наклонную крышу и привинчен к ней. На фиг. 4 показано поперечное сечение кронштейна, а на фиг. 3 показана операция изготовления кронштейна. Изготовление начинают с тонкой плоской стальной полосы 25, которая может быть вырезана из предварительно окрашенной рулонной полосы. Отрезанные кромки 26, 27 сгибают в направлении к центру,как это показано на фиг. 3. Они не должны встречаться, причем между кромками должно быть пространство 28, которое позволяет кромкам двигаться в направлении друг к другу. При проведении следующей операции распорку 29 в виде стальной полосы помещают на согнутый лист и отогнутые кромки 30, 31 листа сгибают вокруг распорки 29 и зажимают, как это показано на фиг. 4. Распорка 29 преимущественно может иметь такое же покрытие, что и полоса 25,например может быть предварительно окрашена в такой же цвет. На фиг. 5 показано с увеличением продольное сечение заднего шипа 19, который вырезан из видимого центрального участка 32 распорки 29 между отогнутыми кромками 30, 31. Резьбовые отверстия 13-16 предусмотрены также и на этом центральном участке 32, так что головки винтов будут находиться между отогнутыми кромками 30, 31. На фиг. 6 показан модифицированный кронштейн, который имеет задний шип 19, но не имеет переднего шипа. На переднем конце предусмотрен изгиб 33, в который может быть введен буртик желоба, причем желоб может быть закреплен при помощи заднего шипа, который отогнут вокруг задней кромки желоба. Изгиб 33 содержит отверстие 34 для установки стойки (не показана), которая может быть использована в тех случаях, когда снеговая нагрузка является очень высокой. В этой альтернативной конструкции, а также и в других возможных конструкциях поперечное сечение является таким же, как показано на фиг. 4. 3 На фиг. 7 показана альтернативная конструкция кронштейна, в котором задний шип заменен на заднюю опору 35, при этом буртик желоба будет крепиться при помощи стойки (не показана), введенной в отверстие 34. Этот кронштейн не может быть использован без стойки, что возможно в случае конструкции в соответствии с фиг. 6. На фиг. 8 показана конструкция кронштейна, в котором предусмотрена задняя опора 35, аналогичная конструкции на фиг. 7, и изогнутый передний конец 33, как в конструкции на фиг. 6. Однако изгиб 33 в этом случае короче и не имеет отверстия 34. На фиг. 8 желоб 40 показан установленным. При установке желоба 40 в этот кронштейн используют пружинистое действие желоба, при этом буртик 41 желоба сначала вводят в изгиб, а затем заднюю кромку желоба принудительно заводят за заднюю опору 35, так что она будет прижата к ней. Во всех показанных на чертежах конструкциях используют шипы, передние шипы или задние шипы или опоры, которые отогнуты из распорки 29. За счет этого все шипы или опоры могут быть изготовлены одновременно с изготовлением собственно кронштейна, причем появляется возможность использования стали с различной прочностью в двух стальных полосах 25 и 29. Так как распорка 29 практически не способствует повышению прочности кронштейна, а служит только в качестве распорки для увеличения толщины кронштейна, в результате чего повышается его прочность, то свободно можно выбирать марку стали для ее (распорки) изготовления, чтобы получить лучшие характеристики для шипа или опоры. Соответственно, в конструкциях в соответствии с фиг. 1 и 6 можно иметь распорку из очень мягкой стали и, в результате, получить мягкие шипы 18 и 19. В конструкциях в соответствии с фиг. 7 и 8 преимущественно следует использовать распорку из стали с большей прочностью, чтобы получить жесткие задние опоры 35. Настоящее изобретение не ограничивается показанным на чертежах предпочтительным случаем гибки тонколистовой стали для получения кронштейна, может быть использована и отдельно распорка при других видах гибки. 4 ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Кронштейн желоба из стального листа с кромками (30, 31), отогнутыми таким образом,что кронштейн желоба имеет большую толщину, чем толщина стального листа, отличающийся тем, что отдельная стальная полоса, идущая вдоль всего кронштейна, образует распорку(29), которая зажата между отогнутыми кромками (30, 31) и содержит по меньшей мере один выступающий шип (18, 19, 35), предназначенный для использования в качестве опоры или держателя желоба. 2. Кронштейн желоба по п.1, отличающийся тем, что указанный шип выступает из переднего конца и образует переднюю опору (18),предназначенную для отгибания вокруг буртика желоба. 3. Кронштейн желоба по п.1 или 2, отличающийся тем, что предусмотрено пространство(28) между двумя отогнутыми кромками (30,31), причем кронштейн изогнут при наличии этого пространства у вогнутой боковой поверхности кронштейна, так что кронштейн имеет сплошную выпуклую боковую поверхность. 4. Кронштейн желоба по п.3, отличающийся тем, что распорка (29) имеет шип (19, 35),отогнутый из указанного пространства (28) и предназначенный для использования в качестве задней опоры для желоба. 5. Кронштейн желоба по любому из пп.3-4,отличающийся тем, что он имеет отверстия (1316) в пространстве (28) между отогнутыми кромками для винтов крепления кронштейна. 6. Кронштейн желоба по п.3, отличающийся тем, что распорка (29) изготовлена из более мягкой стали, чем сталь для других частей кронштейна. 7. Кронштейн желоба по любому из пп.1-6,отличающийся тем, что указанные отогнутые кромки (30, 31) образованы из согнутого стального листа. 8. Способ изготовления кронштейна желоба путем первоначального отгиба кромок стальной полосы (25) и затем изгиба полосы с образованием кронштейна, отличающийся тем, что сначала отгибают кромки (26, 27) полосы в направлении к центру полосы и затем отгибают отогнутые указанным образом кромки (31, 32) вокруг распорки, которая идет вдоль всего кронштейна.
