Соединительный профиль для присоединения шпунтовых свай к несущим элементам и комбинированная шпунтовая стенка

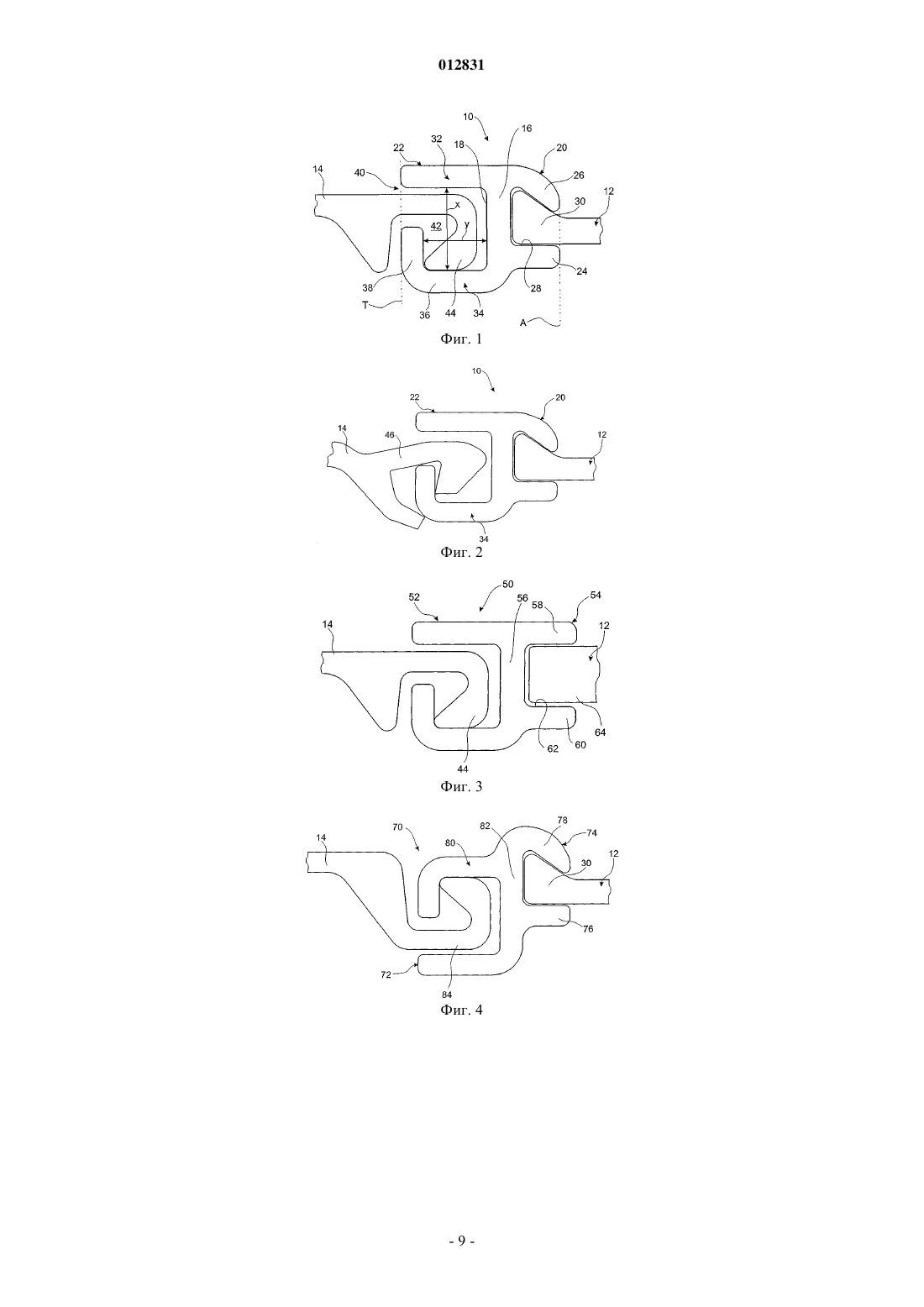

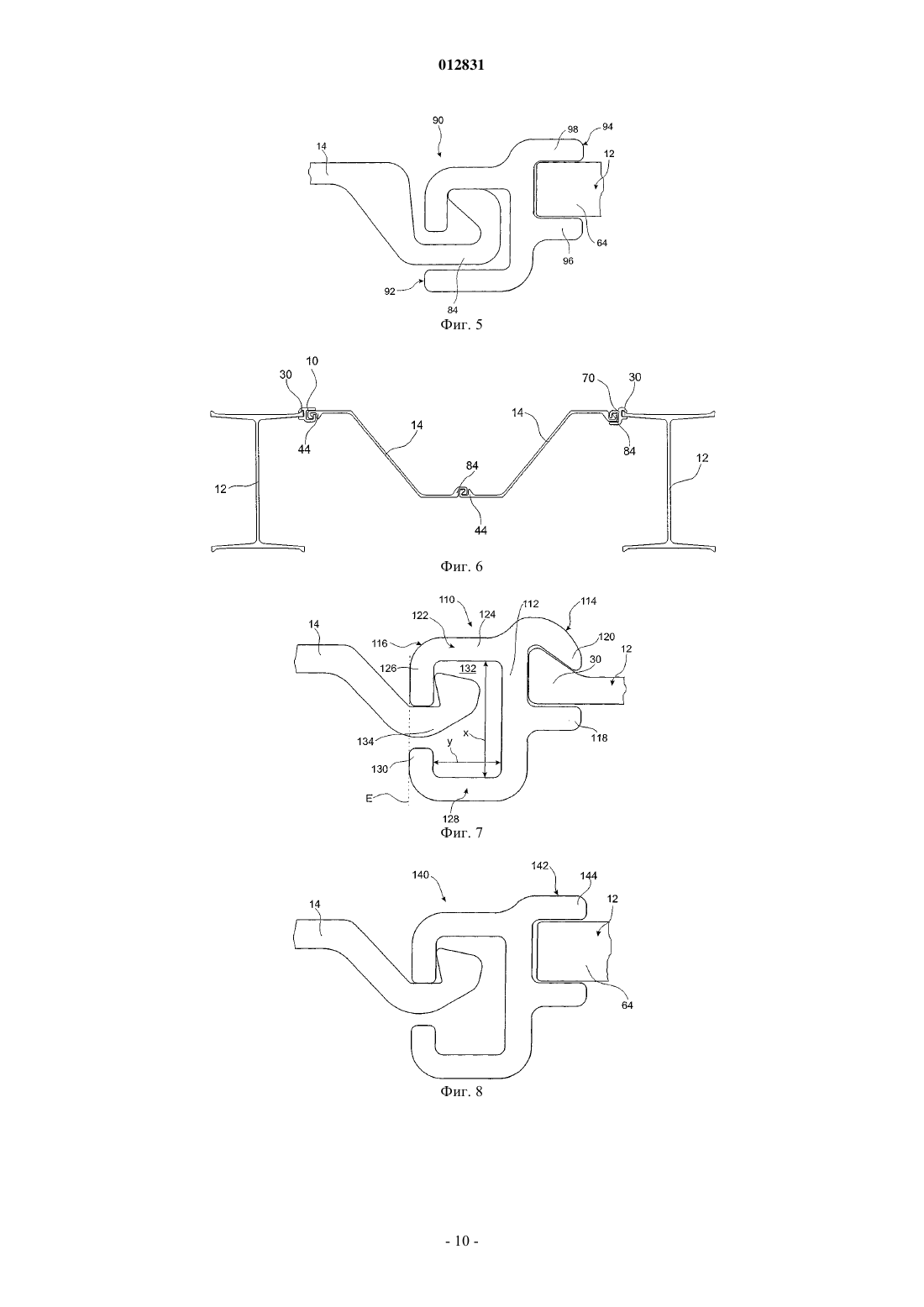

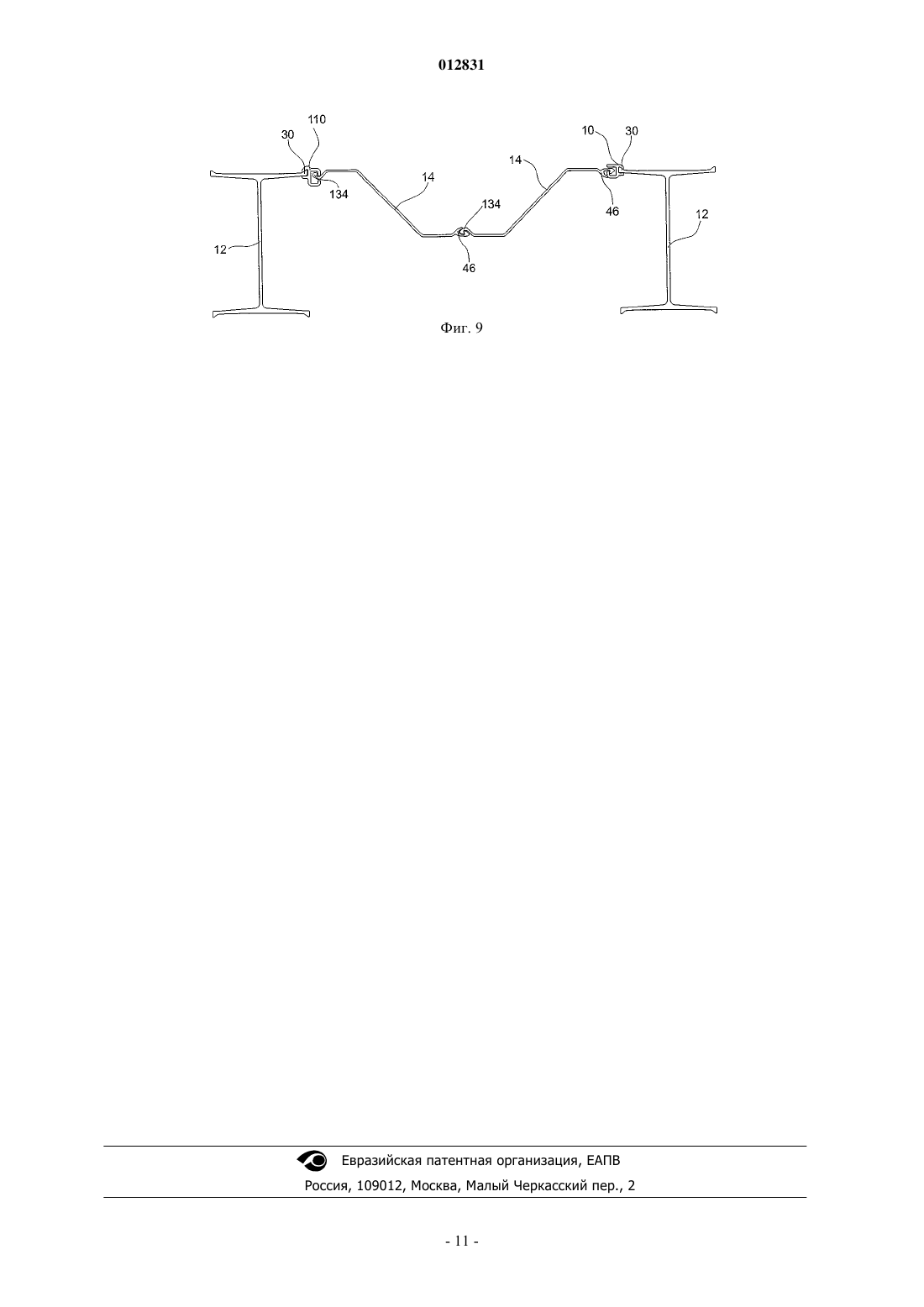

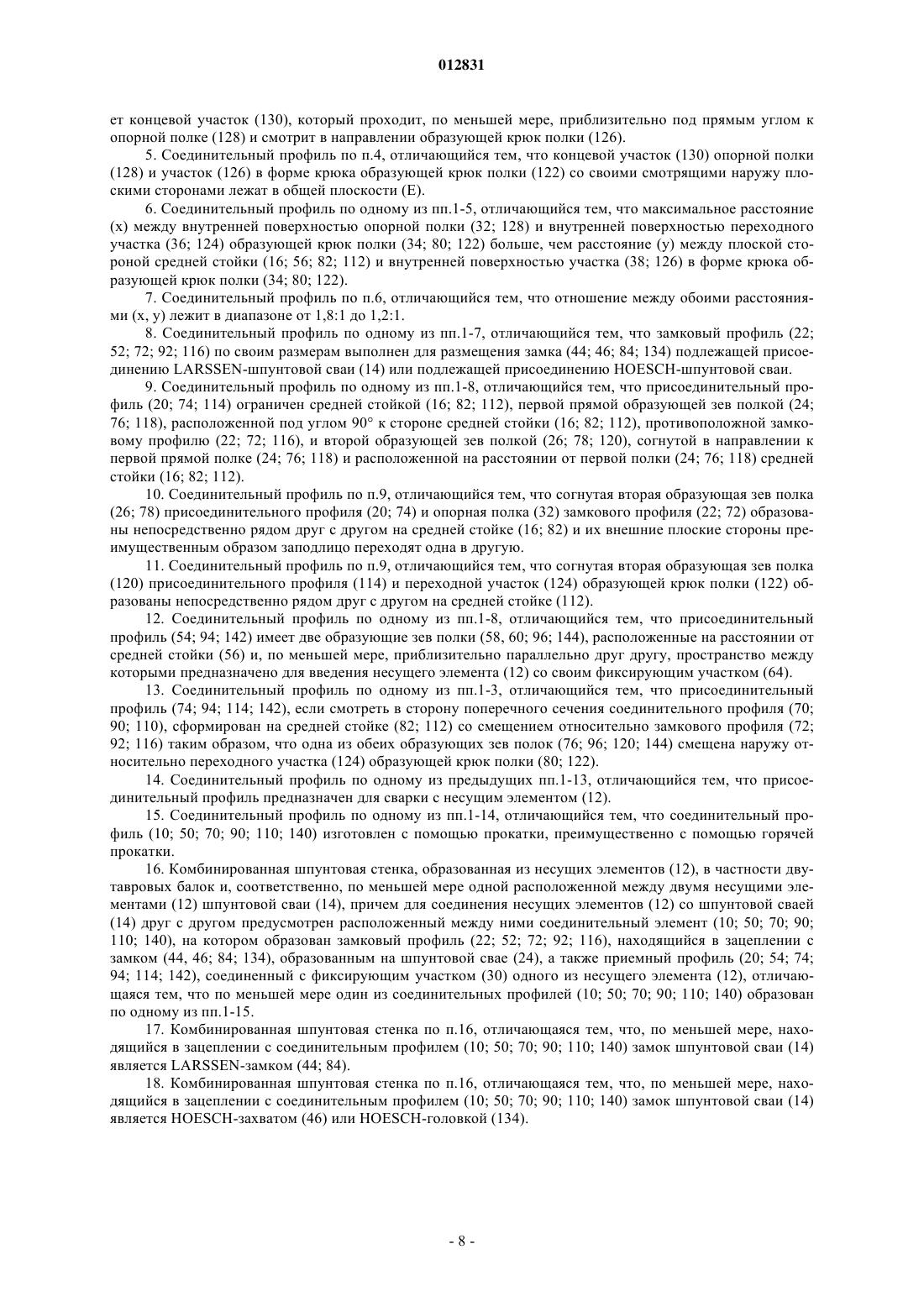

012831 Изобретение относится к соединительному профилю по ограничительной части п.1 формулы изобретения для присоединения шпунтовых свай к несущему элементу. Далее, изобретение относится к комбинированной шпунтовой стенке с подобного рода соединительным профилем согласно ограничительной части п.16 формулы изобретения. Описанный выше соединительный профиль служит, в частности, для сооружения так называемой комбинированной шпунтовой стенки, у которой между, соответственно, двумя несущими элементами,например двутавровыми балками, тавровыми балками, сваями и нечто подобным, установлена по меньшей мере одна шпунтовая свая, которая с помощью описанного выше соединительного профиля присоединяется к несущим элементам. При этом между, соответственно, несущим элементом и по меньшей мере одной шпунтовой сваей расположен описанный выше соединительный профиль. Для соединения соединительного профиля с несущим элементом соединительный профиль снабжен присоединительным профилем, который рассчитан для соединения или присоединения соединительного профиля к несущему элементу или несущего элемента с помощью навешивания, надевания или сварки. Присоединение шпунтовой сваи к соединительному профилю осуществляется с помощью замкового профиля, образованного на соединительном профиле, в который может устанавливаться замок шпунтовой сваи. Замковый профиль для этого обычно приспособлен к конкретной форме замка шпунтовой сваи и поэтому сопряжен с затратами при своем изготовлении. Так, из DE 10318769 А 1 известен соединительный профиль, который своим присоединительным профилем соединяется с двутавровой балкой путем надевания, в то время как в замковый профиль устанавливается HOESCH-головка шпунтовой сваи. В DE 10160125 А 1 представлен соединительный профиль, у которого присоединительный профиль рассчитан для сварки со сваей или с балкой. Замковый профиль служит для установки замка плоского профиля. Исходя из уровня техники задачей изобретения является предложение соединительного профиля, у которого замковый профиль обеспечивает также надежное удержание замка шпунтовой сваи в сравнении с уровнем техники, однако проще в изготовлении в сравнении с соединительными профилями, известными из уровня техники. В соответствии с изобретением эта задача решается с помощью соединительного профиля с признаками п.1 формулы изобретения. Далее, эта задача решается с помощью комбинированной шпунтовой стенки с признаками по п.15 формулы изобретения. В предложенном в соответствии с изобретением соединительном профиле с помощью взаимодействия опорной полки с идущей под прямым углом образующей крюк полки замкового профиля достигается, что установленный замок шпунтовой сваи надежно удерживается во внутренней замковой полости. Далее, за счет прямоугольного исполнения замкового профиля предложенного в соответствии с изобретением соединительного профиля достигается, что различные формы замков шпунтовых свай, напримерLARSSEN-замок, HOESCH-захват или HOESCH-головка, могут устанавливаться в зацепление без проблем с участком в форме крюка. При этом расположенная на расстоянии от образующей крюк полки опорная полка с образующей крюк полкой удерживает в зацеплении соответствующий замок шпунтовой сваи таким образом, что обеспечивается, по меньшей мере, так называемый трехточечный контакт, т.е. если смотреть на поперечное сечение соединительного профиля в замковом профиле, будет осуществляться опирание замка шпунтовой сваи в трех местах или при известных обстоятельствах даже плоское опирание замка шпунтовой сваи в замковом профиле, благодаря чему эффективно предотвращается размыкание замка шпунтовой сваи, находящегося в зацеплении с образующей крюк полкой. Благодаря исполнению предложенного в соответствии с изобретением замкового профиля соединительного профиля соединительный профиль может быть изготовлен сравнительно простым способом,например горячей прокаткой. Если соединительный профиль изготавливается способом горячего прессования, подлежащие применению для горячего прессования кокили существенно проще по форме в сравнении с кокилями, применяемыми для изготовления обычных соединительных профилей. Другие преимущества изобретения вытекают из приведенного ниже описания, чертежей и зависимых пунктов. Так, в особо предпочтительной форме осуществления предложенного в соответствии с изобретением соединительного профиля внутренняя сторона средней стойки, ограничивающая замковый профиль,выполнена плоской и образует вместе с опорной полкой и образующей крюк полкой, если смотреть на поперечное сечение, по меньшей мере, приблизительно прямоугольную внутреннюю замковую полость. Благодаря прямоугольной форме внутренней замковой полости достигается, что замок шпунтовой сваи,подлежащий соединению с замковым профилем соединительного профиля с одной стороны может поворачиваться туда-сюда в определенном, заданном диапазоне поворота, в то время как с другой стороны во внутренней замковой полости могут размещаться различные формы замков, однако при этом сохраняется желательное трехточечное контактирование или плоскостное опирание. Чтобы облегчить введение замка шпунтовой сваи в замковый профиль, в варианте осуществления соединительного профиля длина опорной полки определена таким образом, что она оканчивается в плоскости, которая по касательной проходит по смотрящей наружу плоской стороне участка в форме крюка.-1 012831 Чтобы замок шпунтовой сваи точками или плоскостями опирался на сторону, противолежащую образующей крюк полке, в альтернативной форме осуществления предлагается, что опорная полка дополнительно снабжена концевым участком, который идет, по меньшей мере, приблизительно под прямым углом к опорной полке и смотрит в направлении образующей крюк полки. При этом концевой участок образует с участком в форме крюка образующей крюк полки входное отверстие в виде зева замкового профиля, через которое замок шпунтовой сваи входит во внутреннюю замковую полость. При этом участок замка шпунтовой сваи, установленный в зеве замка, опирается на две точки, благодаря чему обеспечено особо надежное удержание определенных форм замка шпунтовых свай, например HOESCHголовки. Причем концевой участок опорной полки по своей длине предпочтительно выбран короче, чем имеющий форму крюка участок образующей крюк полки. В усовершенствованном варианте этой альтернативной формы осуществления далее предлагается,что опорная полка и концевой участок имеют такие размеры, что концевой участок опорной полки и участок в форме крюка образующей крюк полки своими смотрящими наружу плоскими сторонами лежат в общей плоскости, чтобы облегчить введение замка шпунтовой сваи. Чтобы замок шпунтовой сваи с одной стороны был надежно закреплен в замковом профиле соединительного профиля, а с другой стороны замок шпунтовой сваи мог поворачиваться туда-сюда в заданном диапазоне поворота, в особо предпочтительной форме осуществления предложенного в соответствии с изобретением соединительного профиля максимальное расстояние между внутренней поверхностью опорной полки и внутренней поверхностью переходного участка образующей крюк полки больше,чем расстояние между плоской стороной средней стойки и внутренней поверхностью участка в форме крюка образующей крюк полки. Отношение между обоими расстояниями лежит при этом предпочтительно в диапазоне от 1,8:1 до 1,2:1. Предусмотренный на соединительном профиле присоединительный профиль выполнен различным образом в зависимости от применяемого несущего элемента, например двутавровых балок, тавровых балок или свай, для соединения с ними (навешиванием, надеванием или сваркой). Если соединительный профиль применяется, например, с несущим элементом, когда на несущем элементе предусмотрен фиксирующий участок, имеющий в поперечном сечении клиновидную форму, например балкой с полкой с оголовьем в виде булавы, присоединительный профиль в особо предпочтительной форме осуществления предложенного в соответствии с изобретением соединительного профиля с помощью средней стойки,первой прямой образующей зев полки, отстоящей от одной стороны средней стойки под углом 90 и отходящей от другой стороны средней стойки, образующей зев полки, согнутой в направлении первой прямой образующей зев полки, ограничен таким образом, что в нем может устанавливаться клиновидный фиксирующий участок. Причем в зависимости от более позднего положения соединительного профиля на несущем элементе согнутая вторая образующая зев полка присоединительного профиля образована на средней стойке либо непосредственно рядом с опорной полкой замкового профиля или смежной с переходным участком образующей крюк полки. Если, напротив, применяется несущий элемент, у которого фиксирующий участок имеет в поперечном сечении форму прямоугольника, присоединительный профиль в другой альтернативной форме осуществления предложенного в соответствии с изобретением соединительного профиля имеет, если смотреть на поперечное сечение, две отстоящие от средней стойки, по меньшей мере, приблизительно параллельно друг другу идущие образующие зев полки, между которыми может быть введен или установлен несущий элемент со своим фиксирующим участком. В особо предпочтительной форме осуществления предложенного в соответствии с изобретением соединительного профиля присоединительный профиль, если смотреть в сторону поперечного сечения соединительного профиля, сформирован на средней стойке со смещением относительно замкового профиля таким образом, что одна из обеих образующих зев полок смещена наружу относительно переходного участка образующей крюк полки. Благодаря этому достигается, что несущий элемент, когда он со своим фиксирующим участком находится в зацеплении с присоединительным профилем соединительного профиля, если смотреть на поперечное сечение, выступает наружу от несущего элемента дальше, чем участок шпунтовой сваи, с которым шпунтовая свая выдается наружу больше всего. Это дает преимущество, в частности, тогда, когда комбинированная шпунтовая стенка применяется в портах или причалах,так как при непреднамеренном столкновении движущегося судна с комбинированной шпунтовой стенкой, судно столкнется с несущим элементом, в то время как шпунтовые сваи будут защищены от аварии. Согласно другому аспекту изобретение относится к комбинированной шпунтовой стенке по п.16 формулы изобретения, в которой находит применение предложенный в соответствии с изобретением соединительный профиль. При этом предложенный в соответствии с изобретением соединительный профиль особо предпочтителен для присоединения шпунтовых свай с LARSSEN-замками, HOESCHголовками или HOESCH-захватами.-2 012831 Ниже изобретение более подробно поясняется с помощью трех примеров осуществления и соответственно их модификации со ссылкой на чертежи, на которых изображено следующее. Фиг. 1 - вид сверху торцевой стороны первого примера осуществления предложенного в соответствии с изобретением соединительного профиля, который находится в зацеплении с полкой балки, имеющей оголовье в виде булавы, и LARSSEN-замком шпунтовой сваи. Фиг. 2 - вид сверху соединительного профиля, показанного на фиг. 1, который находится в зацеплении с HOESCH-захватом шпунтовой сваи. Фиг. 3 - вид сверху варианта модификации первого примера осуществления соединительного профиля, изображенного на фиг. 1, который разработан для фиксации на существующих двутавровых балках с прямоугольным в поперечном сечении участком для фиксации. Фиг. 4 - вид сверху второго примера осуществления предложенного в соответствии с изобретением соединительного профиля, при котором присоединительный профиль для балки с полкой в форме булавы крюка зеркально развернут по сравнению с представленным на фиг. 1 примером осуществления и выполнен смещенным к средней стойке. Фиг. 5 - вид сверху модификации второго примера осуществления, которая разработана для фиксации на существующих сдвоенных двутавровых балках с прямоугольным в поперечном сечении фиксирующим участком. Фиг. 6 - вид сверху участка комбинированной шпунтовой стенки, которая образована двумя балками с полками в форме булавы, а также двумя шпунтовыми сваями LARSSEN, которые соединены друг с другом с помощью соединительных профилей, как это показано на фиг. 1 и 4. Фиг. 7 - вид сверху торцевой стороны третьего примера осуществления предложенного в соответствии с изобретением соединительного профиля, при котором опорная полка изогнута в форме крюка и который находится в зацеплении с балкой с полкой в форме булавы и HOESCH-головкой шпунтовой сваи. Фиг. 8 - вид сверху модификации третьего примера осуществления соединительного профиля, показанного на фиг. 7, который разработан для фиксации на существующих двутавровых балках с прямоугольным в поперечном сечении фиксирующим участком. Фиг. 9 - вид сверху части комбинированной шпунтовой стенки с двумя несущими элементами и установленными между ними Z-шпунтовыми сваями с HOESCH-замками, причем применены оба представленных на фиг. 1 и 7 соединительных профиля. На фиг. 1 показан первый пример осуществления предложенного в соответствии с изобретением соединительного профиля 10, который был изготовлен горячей прокаткой и служит для соединения несущего элемента 12 со шпунтовой сваей 14. Соединительный профиль 10 имеет центральную среднюю стойку 16 с прямым, ровным средним участком 18. На показанной слева на фиг. 1 плоской стороне среднего участка 18 сформирован присоединительный профиль 20 для соединения с несущим элементом 12. На обратной второй плоской стороне среднего участка 18 сформирован замковый профиль 22 для соединения с замком шпунтовой сваи 14. Присоединительный профиль 20 ограничивается средней стойкой 16, первой прямой образующей зев полкой 24, отстоящей от представленной на фиг. 1 внизу грани средней стойки 16 под углом 90, а также отстоящей от представленной вверху продольной грани средней стойки, согнутой в направлении первой прямой образующей зев полки 24 второй образующей зев полкой 26. Обе образующие зев полки 24 и 26 оканчиваются в одной, проходящей, по меньшей мере, приблизительно параллельно средней стойке 16 плоскости А и образуют вместе со средней стойкой 16 приблизительно трапециевидное приемное отверстие 28 для установки фиксирующего участка 30 несущего элемента 12. Как видно на фиг. 1, трапециевидное поперечное сечение приемного отверстия 28 приспособлено к форме поперечного сечения фиксирующего участка 30 несущего элемента, например двойной двутавровой балки, так что присоединительный профиль 20 может надеваться с небольшим зазором на фиксирующий участок 30 несущего элемента 12. В представленном примере фиксирующий участок 30 имеет клиновидное, расширяющееся к свободному концу поперечное сечение. Замковый профиль 22 образован опорной полкой 32 и образующей крюк полкой 34. Опорная полка 32 отстоит от показанной вверху на фиг. 1 продольной грани средней стойки 16, по меньшей мере, приблизительно под прямым углом к плоской стороне средней стойки 16. Образующая крюк полка 34 равным образом имеет, по меньшей мере, примерно под прямым углом отстоящий от плоской стороны средней стойки 16 переходной участок 36, один конец которого заподлицо переходит в показанную внизу на фиг. 1 продольную грань средней стойки 16. Другой конец переходного участка 36 загнут и переходит в участок 38 в форме крюка, который, по меньшей мере, приблизительно идет под прямым углом к переходному участку 36 и, следовательно, по меньшей мере, приблизительно параллельно к плоской поверхности средней стойки 16, в то время как конец участка 38 в форме крюка смотрит в направлении опорной полки 32. Опорная полка 32 и участок 38 в форме крюка вместе ограничивают замковый зев 40, причем опорная полка 32 на своей длине имеет такие размеры, что она заканчивается в плоскости Т, которая контактирует в виде касательной к внешней стороне участка 38 в форме крюка и, соответственно, параллельна плоской стороне средней стойки 16.-3 012831 Плоская сторона средней стойки 16, ограничивающая замковый профиль 22, опорная полка 32, а также имеющая форму крюка полка 34 вместе ограничивают внутреннюю замковую полость 42, имеющую в поперечном сечении, по меньшей мере, приблизительно прямоугольную форму, которая замковым зевом 40 частично открыта на стороне, обращенной от присоединительного профиля 20. Максимальное расстояние x между внутренней поверхностью опорной полки 32 и переходным участком 36 образующей крюк полки 34 при этом больше, чем максимальное расстояние y между плоской стороной средней стойки 16 и внутренней поверхностью участка 38 в форме крюка. Отношение между обоими расстояниями х и у в представленном на фиг. 1 примере осуществления приблизительно как 1,3:1. В собранном состоянии предложенный в соответствии с изобретением соединительный профиль 10 со своим присоединительным профилем 20 надвигается на клиновидно расширяющийся участок 30 для фиксации двутавровой балки. Как уже отмечалось, исполнение замкового профиля 22 в соответствии с изобретением позволяет установку различным образом оформленных замков шпунтовых свай. Так, в показанном на фиг. 1 случае применения в качестве замка для шпунтовых свай в замковый профиль 22 устанавливается так называемый LARSSEN-замок 44 AZ-шпунтовой сваи. В показанном на фиг. 2 примере исполнения замковый профиль 22 предложенного в соответствии с изобретением соединительного профиля 10, напротив, находится в зацеплении с так называемым HOESCH-захватом 46 шпунтовой сваи HOESCH. Как показывают фиг. 1 и 2, с помощью прямоугольной в поперечном сечении внутренней замковой полости 42 достигается, что как LARSSEN-замок 44, так и HOESCH-захват 46 свободно установлены во внутренней замковой полости 42. Благодаря сравнительно широкому зеву 40 замка, с одной стороны, и прямоугольной форме поперечного сечения внутренней замковой полости, с другой стороны, создается возможность поворачиваться в замковом профиле как LARSSEN-замку 44, так и HOESCH-захвату 46. При этом LARSSEN-замок 44 или HOESCH-захват 46 так размещены во внутренней замковой полости 42, что замок 44 или 46, если смотреть в поперечное сечение соединительного профиля 10, постоянно опирается на две поверхности или на три точки во внутренней замковой полости 42. Таким образом, при низких рамах системы, состоящей из соединительного профиля 10, несущего элемента 12 и шпунтовой сваи 14, создается эффективное препятствие для выхода замка 44 или 46 из замкового профиля 22. Выше присоединительный профиль 20 был изображен с трапециевидным поперечным сечением. Естественно, возможно, что может быть предусмотрен другой присоединительный профиль 20, в поперечном сечении, соответственно, пригодный для соответствующего несущего элемента 12, который приваривается, если, например, в части несущего элемента речь идет о свае. Так, на фиг. 3 показана модификация приведенного на фиг. 1 и 2 соединительного профиля 10. В этом модифицированном соединительном профиле 50 замковый профиль 52 соответствует замковому профилю 22. Присоединительный профиль 54 соединительного профиля 50 имеет, разумеется, две отстоящие от средней стойки 56 образующие зев полки 58 и 60, которые под прямым углом отстоят от средней стойки 56 и выполнены зеркально симметрично относительно друг друга. Таким образом, получается примерно прямоугольный в поперечном сечении зев 62 для установки приблизительно прямоугольного в поперечном сечении фиксирующего участка 64 несущего элемента 12, как у существующих двутавровых балок. На фиг. 4 показан второй пример осуществления предложенного в соответствии с изобретением соединительного профиля 70. У этого соединительного профиля 70 замковый профиль 72 в своем исполнении соответствует замковому профилю 22. Внутреннее поперечное сечение присоединительного профиля 74 соответствует внутреннему поперечному сечению присоединительного профиля 20. Разумеется,обе образующие зев полки 76 и 78 в сравнении с образующими зев полками 24 и 26 присоединительного профиля 20, показанного на фиг. 1, выполнены зеркально повернутыми. Так, согнутая, образующая зев полка 78 выполнена на средней стойке 82, смежной с образующей крюк полкой 80 замкового профиля 72, причем средняя стойка 82 через образующую крюк полку 80 простирается наружу и своей продольной гранью переходит в согнутую образующую зев полку 78. Прямая образующая зев полка 76, напротив, отстоит наружу от плоской стороны средней стойки 82 таким образом, что присоединительный профиль 74 выполнен на средней стойке 78 со смещением наружу в целом примерно на толщину стенки образующей крюк полки 80. Благодаря этому достигается, что соединительный профиль 70 с образующей крюк полкой 80, повернутой внутрь, может фиксироваться на несущем элементе 12, так что изогнутыйLARSSEN-замок 84 шпунтовой сваи 14 может быть установлен в замковом профиле 72. Благодаря смещенному исполнению присоединительного профиля достигается, что предложенный в соответствии с изобретением соединительный профиль 70 после своей установки на несущем элементе 12 так удерживает шпунтовую сваю 14, что несущий элемент 12 со своим фиксирующим концом 30 выступает наружу дальше, чем шпунтовая свая 14 с ее выступающим дальше всего участком шпунтовой сваи. Таким образом, обеспечивается, что при возможном столкновении с предметом, например судном,при системе, состоящей из несущего элемента 12, шпунтовой сваи 14 и соединительного профиля 70,первым примет на себя ударные силы несущий элемент 12.-4 012831 На фиг. 5 показана модификация соединительного профиля 70, представленного на фиг. 4. Этот модифицированный соединительный профиль 90 имеет идентично выполненный замковый профиль 92 и отличается по сравнению с соединительным профилем 70 только конструкцией присоединительного профиля 94. Присоединительный профиль 94, как и в предыдущей модификации, показанной на фиг. 3, образован двумя идущими параллельно друг другу образующими зев полками 96 и 98 и служит для размещения фиксирующего участка 64, например обычной двутавровой балки, служащей в качестве несущего элемента 12. На фиг. 6 показан участок комбинированной шпунтовой стенки, которая образована из двух двутавровых балок 12 и двух AZ-шпунтовых свай 14 с замками LARSSEN 44 и 84, причем расположенные непосредственно рядом друг с другом замки LARSSEN 44 и 84 AZ-шпунтовых свай 14 соединены друг с другом. Для фиксации шпунтовой сваи 14, показанной на фиг. 6 слева, в представленном примере осуществления применяется соединительный профиль 10 (ср. фиг. 1), который установлен на участке 30 для фиксации двутавровой балки 12 и находится в зацеплении с LARSSEN-замком 44 показанной слеваAZ-шпунтовой сваи 14. Показанная справа на фиг. 6 AZ-шпунтовая свая 14, напротив, находится в зацеплении с показанным на фиг. 4 с соединительным профилем 70, который установлен на показанной справа двутавровой балке 12. На фиг. 7 показан третий пример осуществления предложенного в соответствии с изобретением соединительного профиля 110. Соединительный профиль имеет также среднюю стойку 112, на одной плоской стороне которой образован присоединительный профиль 114 для соединения с несущим элементом 12 и на другой плоской стороне которой образован замковый профиль 116 для установки замка шпунтовой сваи 14. Как и у представленного на фиг. 4 второго примера осуществления, присоединительный профиль 114 имеет отстоящую под прямым углом от средней стойки 112 прямую образующую зев полку 118, а также отстоящую от средней стойки 112 согнутую вторую образующую зев полку 120, так что если смотреть в поперечном сечении, то получается трапециевидная внутренняя полость для размещения имеющего клиновое поперечное сечение фиксирующего участка 30 несущего элемента 12. При этом средняя стойка 112 вытянута вверх и переходит в согнутую образующую зев полку 120. Относительно перехода средней стойки 112 в образующую зев полку 120 замковый профиль 116 для установки шпунтовой сваи 14, образованный на другой плоской стороне средней стойки 112, на фиг. 7 несколько смещен вниз. Образующая крюк полка 122 замкового профиля 116 соответствует образующей крюк полке 80 замкового профиля 72 соединительного профиля 70. Образующая крюк полка 122 также имеет переходный участок 124, который, по меньшей мере, приблизительно под прямым углом отстоит от плоской стороны средней стойки 112. Переходной участок 124 со своей стороны переходит, по меньшей мере, приблизительно идущим под прямым углом к переходному участку 124 в участок 126 в форме крюка, который смотрит в направлении опорной полки 128 замкового профиля 116. Опорная полка 128 отходит от показанной внизу на фиг. 7 продольной грани средней стойки 112, по меньшей мере, приблизительно под прямым углом к плоской поверхности средней стойки 112. При этом опорная полка 128 внутренней стороной переходит в концевой участок 130, который идет, по меньшей мере, приблизительно под прямым углом к опорной полке 128 и, таким образом, по меньшей мере, приблизительно параллельно к плоской поверхности средней стойки 112. Концевой участок 130 опорной планки 128 и участок 126 в форме крюка направлены друг к другу,они имеют одинаковую толщину стенки и лежат своими обращенными наружу плоскими сторонами в одной плоскости Е, которая проходит, по меньшей мере, приблизительно параллельно плоской стороне средней стойки 112. Таким образом, замковый профиль 116 и в этом третьем примере осуществления имеет, по меньшей мере, приблизительно прямоугольную в поперечном сечении внутреннюю замковую полость 132. Разумеется, средняя стойка 112 в сравнении со средней стойкой 16 в первом примере осуществления, если смотреть в поперечном сечении, выполнена более вытянутой, так что отношение между расстоянием x и расстоянием y составляет около 1,6. Как во втором примере осуществления, представленном на фиг. 4, так и в этом третьем примере исполнения замковый профиль 116 по сравнению с присоединительным профилем 114 несколько смещен вниз, так что замковый профиль 116 при соединительном профиле 110, установленном на несущем элементе 12, смещен вниз относительно фиксирующего участка 30 несущего элемента 12 и подлежащая установке шпунтовая свая 14 выдается наружу от несущего элемента 12 меньше, чем фиксирующий участок 30 несущего элемента 14. Таким образом, соединительный профиль 110 служит, в частности, для установки шпунтовой сваи 14, у которой замок сваи предусмотрен в виде так называемой HOESCH-головки 134, как это показано на фиг. 6. Также и здесь замок шпунтовой сваи, в данном случае HOESCH-головка 134, может поворачиваться в заданном диапазоне поворота от 0 до 15 и опирается тремя точками или плоскостями внутри внутренней замковой полости 132.-5 012831 На фиг. 8 показана модификация представленного на фиг. 7 соединительного профиля 110. Этот соединительный профиль 140 отличается от соединительного профиля 110 только конструкцией присоединительного профиля 142. У этого присоединительного профиля 142 образующая зев полка 144, показанная выше на фиг. 7, идет прямо, так что присоединительный профиль 142 пригоден для установки прямоугольного в поперечном сечении фиксирующего участка 64 несущего элемента 12. На фиг. 9 показан другой участок комбинированной шпунтовой стенки, которая образована двумя двутавровыми балками 12 и двумя Z-шпунтовыми сваями 14 с HOESCH-замками 46 и 134, причем оба непосредственно рядом друг с другом расположенные HOESCH-замки 46 и 134 Z-шпунтовых свай соединены друг с другом. Для фиксации шпунтовой сваи 14, показанной слева на фиг. 9, в представленном примере осуществления применяется соединительный профиль 110 (ср. фиг. 7), который установлен на фиксирующем участке 30 двутавровой балки 12 и находится в зацеплении с HOESCH-головкой 134 показанной слеваZ-шпунтовой сваи 14. Напротив, показанная справа на фиг. 9 Z-шпунтовая свая 14 находится в зацеплении с показанным на фиг. 1 соединительным замком 10, который установлен на показанной справа двутавровой балке 12. С помощью в основном прямоугольного исполнения замковых профилей 22, 52, 72, 92 и 116 имеется возможность с помощью предложенных в соответствии с изобретением соединительных профилей 10,50, 70, 90, 110 и 140 осуществлять соединение различных, распространенных замков, таких какHOESCH-захват, HOESCH-головка, LARSSEN-замок и другие, причем замки шпунтовых свай в замковом профиле 22, 52, 72, 92 или 116 надежно удерживаются с описанным трехточечным контактом или с опорой по плоскости. Одновременно, благодаря предложенному в соответствии с изобретением исполнению замкового профиля 22, 52, 72, 92 и 116, имеется возможность изготавливать соединительные профили 10, 50, 70, 90, 110 и 140 путем прокатки, в частности горячей прокатки, вследствие чего изготовление становится более простым по сравнению с обычными, прессуемыми из заготовки соединительными профилями. Далее, с помощью применения предложенных в соответствии с изобретением соединительных профилей 10, 50, 70, 90, 110 и/или 140 реализуется предельный угол поворота между шпунтовой сваей и несущим элементом. Таким образом, могут в процессе установки сооружаться замкнутые или изогнутые или снабженные острыми углами комбинированные шпунтовые стенки. Также, если при низких рамах отдельных несущих элементов варьируются расстояния между соседними несущими элементами 12 или если несущие элементы должны поворачиваться друг относительно друга, подобного рода смещения могут компенсироваться путем применения предложенных в соответствии с изобретением соединительных профилей 10, 50, 70, 90, 110 и/или 140. Вместо показанных на фиг. 6 Z-шпунтовых свай 14 могут, разумеется, для сооружения комбинированных шпунтовых стенок применяться U-шпунтовые сваи, снабженные HOESCH-замками, LARSSENзамками или подобным образом исполненными замками. Перечень позиций 10 - Соединительный профиль. 12 - Несущий элемент. 14 - Шпунтовая свая. 16 - Средняя стойка. 18 - Средний участок. 20 - Присоединительный профиль. 22 - Замковый профиль. 24 - Первая прямая образующая зев полка. 26 - Вторая согнутая образующая зев полка. 28 - Приемная полость. А - Плоскость. 30 - Фиксирующий участок. 32 - Опорная полка. 34 - Образующая крюк полка. 36 - Переходный участок. 38 - Участок в форме крюка. 40 - Замковый зев.-6 012831 58 - Образующая зев полка. 60 - Образующая зев полка. 62 - Прямоугольный зев. 64 - Фиксирующий участок. 70 - Соединительный профиль. 72 - Замковый профиль. 74 - Присоединительный профиль. 76 - Прямая образующая зев полка. 78 - Согнутая образующая зев полка. 80 - Образующая крюк полка. 82 - Средняя стойка. 84 - Изогнутый LARSSEN-замок. 90 - Соединительный профиль. 92 - Замковый профиль. 94 - Присоединительный профиль. 96 - Образующая зев полка. 98 - Образующая зев полка. 110 - Соединительный профиль. 112 - Средняя стойка. 114 - Присоединительный профиль. 116 - Замковый профиль. 118 - Первая прямая образующая зев полка. 120 - Вторая согнутая образующая зев полка. 122 - Образующая крюк полка. 124 - Переходный участок. 126 - Участок в форме крюка. 128 - Опорная полка. 130 - Концевой участок. Е - Плоскость. 132 - Внутренняя замковая полость. 134 - HOESCH-головка. 140 - Соединительный профиль. 142 - Присоединительный профиль. 144 - Прямая образующая зев полка. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Соединительный профиль для присоединения шпунтовых свай к несущим элементам с остающимся постоянным поперечным сечением, в частности при сооружении комбинированной шпунтовой стенки из шпунтовых свай и несущих элементов, например двутавровых балок, причем соединительный профиль (10; 50; 70; 90; 110; 140) имеет среднюю стойку (16; 56; 82; 112), на которой сформирован присоединительный профиль (20; 54; 74; 94; 114; 142), подлежащий соединению с несущим элементом (12),и замковый профиль (22; 52; 72; 92; 116) для установки замка (44; 46; 84; 134) шпунтовой сваи (14), причем замковый профиль (22; 52; 72; 92; 116) имеет отстоящую от средней стойки (16; 56; 82; 112) опорную полку (32; 128) и отстоящую от средней стойки (16; 56; 82; 112) образующую крюк полку (34; 80; 122),отличающийся тем, что идущая прямо опорная полка (32; 128) замкового профиля (22; 52; 72; 92; 116) отстоит, по меньшей мере, приблизительно под прямым углом от средней стойки (16; 56; 82; 112) и что образующая крюк полка (34; 80; 122) имеет идущий прямо переходной участок (36; 124), отстоящий, по меньшей мере, приблизительно под прямым углом от средней стойки (16; 56; 82; 112) и идущий прямо,по меньшей мере, приблизительно под прямым углом к переходному участку (36; 124) крюк участок (38; 126) в форме крюка, проходящий в направлении опорной полки (32; 128), который с опорной полкой (32; 128) ограничивает входное отверстие (40) в виде зева для введения замка (44; 46; 84; 134) шпунтовой сваи (14). 2. Соединительный профиль по п.1, отличающийся тем, что внутренняя сторона средней стойки(16; 56; 82; 112), ограниченная замковым профилем (22; 52; 72; 92; 116), выполнена плоской и вместе с опорной полкой (32; 128) и образующей крюк полкой (34; 80; 122) образует, если смотреть на поперечное сечение, по меньшей мере, приблизительно прямоугольную в сечении внутреннюю замковую полость (42; 132). 3. Соединительный профиль по п.1 или 2, отличающийся тем, что опорная полка (32) оканчивается в плоскости (Т), которая по касательной проходит к смотрящей наружу плоской стороне участка (38) в форме крюка. 4. Соединительный профиль по одному из пп.1-3, отличающийся тем, что опорная полка (128) име-7 012831 ет концевой участок (130), который проходит, по меньшей мере, приблизительно под прямым углом к опорной полке (128) и смотрит в направлении образующей крюк полки (126). 5. Соединительный профиль по п.4, отличающийся тем, что концевой участок (130) опорной полки(128) и участок (126) в форме крюка образующей крюк полки (122) со своими смотрящими наружу плоскими сторонами лежат в общей плоскости (Е). 6. Соединительный профиль по одному из пп.1-5, отличающийся тем, что максимальное расстояние(х) между внутренней поверхностью опорной полки (32; 128) и внутренней поверхностью переходного участка (36; 124) образующей крюк полки (34; 80; 122) больше, чем расстояние (у) между плоской стороной средней стойки (16; 56; 82; 112) и внутренней поверхностью участка (38; 126) в форме крюка образующей крюк полки (34; 80; 122). 7. Соединительный профиль по п.6, отличающийся тем, что отношение между обоими расстояниями (х, у) лежит в диапазоне от 1,8:1 до 1,2:1. 8. Соединительный профиль по одному из пп.1-7, отличающийся тем, что замковый профиль (22; 52; 72; 92; 116) по своим размерам выполнен для размещения замка (44; 46; 84; 134) подлежащей присоединению LARSSEN-шпунтовой сваи (14) или подлежащей присоединению HOESCH-шпунтовой сваи. 9. Соединительный профиль по одному из пп.1-8, отличающийся тем, что присоединительный профиль (20; 74; 114) ограничен средней стойкой (16; 82; 112), первой прямой образующей зев полкой (24; 76; 118), расположенной под углом 90 к стороне средней стойки (16; 82; 112), противоположной замковому профилю (22; 72; 116), и второй образующей зев полкой (26; 78; 120), согнутой в направлении к первой прямой полке (24; 76; 118) и расположенной на расстоянии от первой полки (24; 76; 118) средней стойки (16; 82; 112). 10. Соединительный профиль по п.9, отличающийся тем, что согнутая вторая образующая зев полка(26; 78) присоединительного профиля (20; 74) и опорная полка (32) замкового профиля (22; 72) образованы непосредственно рядом друг с другом на средней стойке (16; 82) и их внешние плоские стороны преимущественным образом заподлицо переходят одна в другую. 11. Соединительный профиль по п.9, отличающийся тем, что согнутая вторая образующая зев полка(120) присоединительного профиля (114) и переходной участок (124) образующей крюк полки (122) образованы непосредственно рядом друг с другом на средней стойке (112). 12. Соединительный профиль по одному из пп.1-8, отличающийся тем, что присоединительный профиль (54; 94; 142) имеет две образующие зев полки (58, 60; 96; 144), расположенные на расстоянии от средней стойки (56) и, по меньшей мере, приблизительно параллельно друг другу, пространство между которыми предназначено для введения несущего элемента (12) со своим фиксирующим участком (64). 13. Соединительный профиль по одному из пп.1-3, отличающийся тем, что присоединительный профиль (74; 94; 114; 142), если смотреть в сторону поперечного сечения соединительного профиля (70; 90; 110), сформирован на средней стойке (82; 112) со смещением относительно замкового профиля (72; 92; 116) таким образом, что одна из обеих образующих зев полок (76; 96; 120; 144) смещена наружу относительно переходного участка (124) образующей крюк полки (80; 122). 14. Соединительный профиль по одному из предыдущих пп.1-13, отличающийся тем, что присоединительный профиль предназначен для сварки с несущим элементом (12). 15. Соединительный профиль по одному из пп.1-14, отличающийся тем, что соединительный профиль (10; 50; 70; 90; 110; 140) изготовлен с помощью прокатки, преимущественно с помощью горячей прокатки. 16. Комбинированная шпунтовая стенка, образованная из несущих элементов (12), в частности двутавровых балок и, соответственно, по меньшей мере одной расположенной между двумя несущими элементами (12) шпунтовой сваи (14), причем для соединения несущих элементов (12) со шпунтовой сваей(14) друг с другом предусмотрен расположенный между ними соединительный элемент (10; 50; 70; 90; 110; 140), на котором образован замковый профиль (22; 52; 72; 92; 116), находящийся в зацеплении с замком (44, 46; 84; 134), образованным на шпунтовой свае (24), а также приемный профиль (20; 54; 74; 94; 114; 142), соединенный с фиксирующим участком (30) одного из несущего элемента (12), отличающаяся тем, что по меньшей мере один из соединительных профилей (10; 50; 70; 90; 110; 140) образован по одному из пп.1-15. 17. Комбинированная шпунтовая стенка по п.16, отличающаяся тем, что, по меньшей мере, находящийся в зацеплении с соединительным профилем (10; 50; 70; 90; 110; 140) замок шпунтовой сваи (14) является LARSSEN-замком (44; 84). 18. Комбинированная шпунтовая стенка по п.16, отличающаяся тем, что, по меньшей мере, находящийся в зацеплении с соединительным профилем (10; 50; 70; 90; 110; 140) замок шпунтовой сваи (14) является HOESCH-захватом (46) или HOESCH-головкой (134).
