Способ реконструирования плоской и/или скатной плоской крыши здания

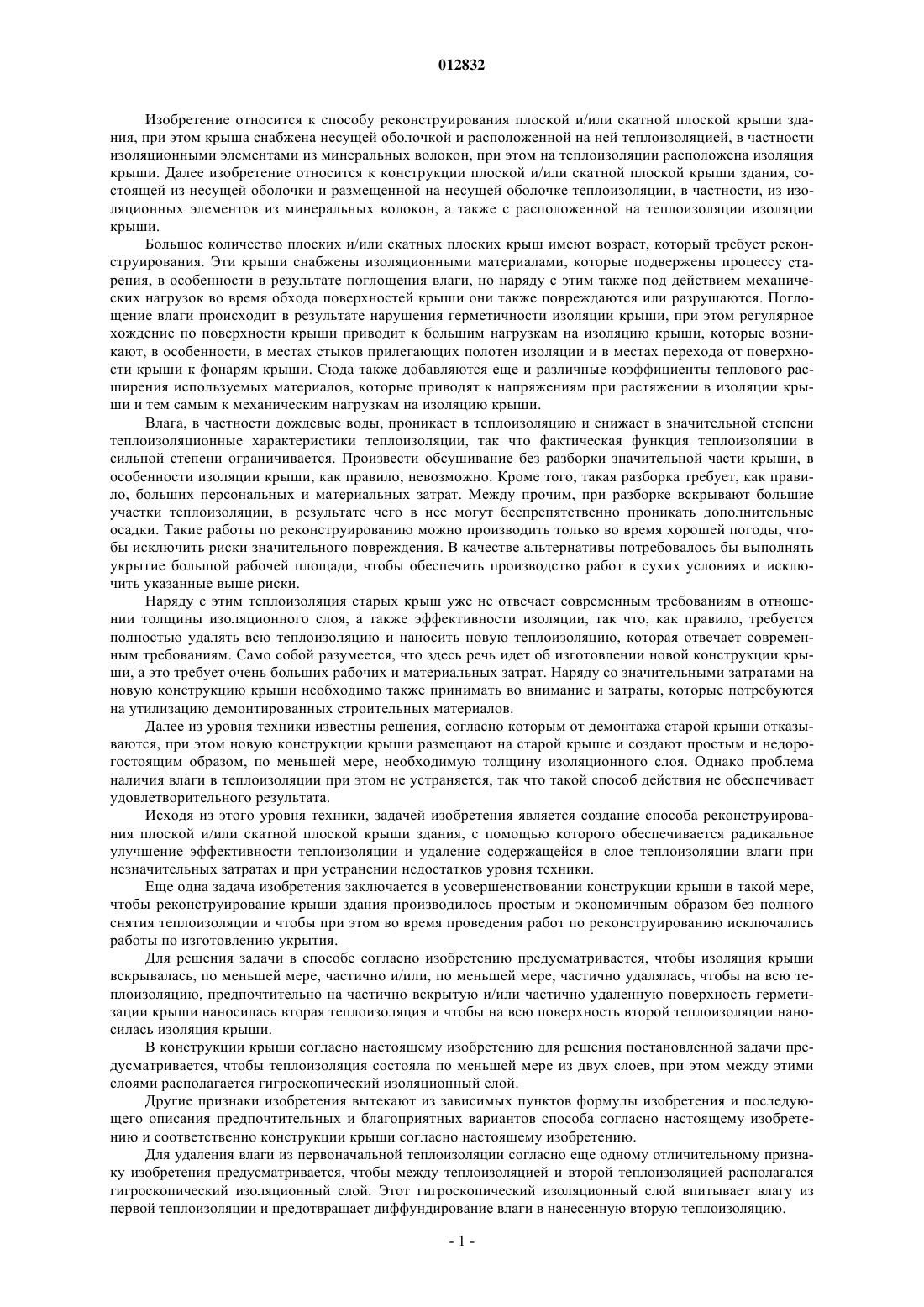

012832 Изобретение относится к способу реконструирования плоской и/или скатной плоской крыши здания, при этом крыша снабжена несущей оболочкой и расположенной на ней теплоизоляцией, в частности изоляционными элементами из минеральных волокон, при этом на теплоизоляции расположена изоляция крыши. Далее изобретение относится к конструкции плоской и/или скатной плоской крыши здания, состоящей из несущей оболочки и размещенной на несущей оболочке теплоизоляции, в частности, из изоляционных элементов из минеральных волокон, а также с расположенной на теплоизоляции изоляции крыши. Большое количество плоских и/или скатных плоских крыш имеют возраст, который требует реконструирования. Эти крыши снабжены изоляционными материалами, которые подвержены процессу старения, в особенности в результате поглощения влаги, но наряду с этим также под действием механических нагрузок во время обхода поверхностей крыши они также повреждаются или разрушаются. Поглощение влаги происходит в результате нарушения герметичности изоляции крыши, при этом регулярное хождение по поверхности крыши приводит к большим нагрузкам на изоляцию крыши, которые возникают, в особенности, в местах стыков прилегающих полотен изоляции и в местах перехода от поверхности крыши к фонарям крыши. Сюда также добавляются еще и различные коэффициенты теплового расширения используемых материалов, которые приводят к напряжениям при растяжении в изоляции крыши и тем самым к механическим нагрузкам на изоляцию крыши. Влага, в частности дождевые воды, проникает в теплоизоляцию и снижает в значительной степени теплоизоляционные характеристики теплоизоляции, так что фактическая функция теплоизоляции в сильной степени ограничивается. Произвести обсушивание без разборки значительной части крыши, в особенности изоляции крыши, как правило, невозможно. Кроме того, такая разборка требует, как правило, больших персональных и материальных затрат. Между прочим, при разборке вскрывают большие участки теплоизоляции, в результате чего в нее могут беспрепятственно проникать дополнительные осадки. Такие работы по реконструированию можно производить только во время хорошей погоды, чтобы исключить риски значительного повреждения. В качестве альтернативы потребовалось бы выполнять укрытие большой рабочей площади, чтобы обеспечить производство работ в сухих условиях и исключить указанные выше риски. Наряду с этим теплоизоляция старых крыш уже не отвечает современным требованиям в отношении толщины изоляционного слоя, а также эффективности изоляции, так что, как правило, требуется полностью удалять всю теплоизоляцию и наносить новую теплоизоляцию, которая отвечает современным требованиям. Само собой разумеется, что здесь речь идет об изготовлении новой конструкции крыши, а это требует очень больших рабочих и материальных затрат. Наряду со значительными затратами на новую конструкцию крыши необходимо также принимать во внимание и затраты, которые потребуются на утилизацию демонтированных строительных материалов. Далее из уровня техники известны решения, согласно которым от демонтажа старой крыши отказываются, при этом новую конструкции крыши размещают на старой крыше и создают простым и недорогостоящим образом, по меньшей мере, необходимую толщину изоляционного слоя. Однако проблема наличия влаги в теплоизоляции при этом не устраняется, так что такой способ действия не обеспечивает удовлетворительного результата. Исходя из этого уровня техники, задачей изобретения является создание способа реконструирования плоской и/или скатной плоской крыши здания, с помощью которого обеспечивается радикальное улучшение эффективности теплоизоляции и удаление содержащейся в слое теплоизоляции влаги при незначительных затратах и при устранении недостатков уровня техники. Еще одна задача изобретения заключается в усовершенствовании конструкции крыши в такой мере,чтобы реконструирование крыши здания производилось простым и экономичным образом без полного снятия теплоизоляции и чтобы при этом во время проведения работ по реконструированию исключались работы по изготовлению укрытия. Для решения задачи в способе согласно изобретению предусматривается, чтобы изоляция крыши вскрывалась, по меньшей мере, частично и/или, по меньшей мере, частично удалялась, чтобы на всю теплоизоляцию, предпочтительно на частично вскрытую и/или частично удаленную поверхность герметизации крыши наносилась вторая теплоизоляция и чтобы на всю поверхность второй теплоизоляции наносилась изоляция крыши. В конструкции крыши согласно настоящему изобретению для решения постановленной задачи предусматривается, чтобы теплоизоляция состояла по меньшей мере из двух слоев, при этом между этими слоями располагается гигроскопический изоляционный слой. Другие признаки изобретения вытекают из зависимых пунктов формулы изобретения и последующего описания предпочтительных и благоприятных вариантов способа согласно настоящему изобретению и соответственно конструкции крыши согласно настоящему изобретению. Для удаления влаги из первоначальной теплоизоляции согласно еще одному отличительному признаку изобретения предусматривается, чтобы между теплоизоляцией и второй теплоизоляцией располагался гигроскопический изоляционный слой. Этот гигроскопический изоляционный слой впитывает влагу из первой теплоизоляции и предотвращает диффундирование влаги в нанесенную вторую теплоизоляцию.-1 012832 Гигроскопический изоляционный слой выполняется предпочтительно из полотен в виде матов и/или листов, благодаря чему изоляционный слой может наноситься во время производства работ по реконструированию с быстрым продвижением осуществления таких работ. В результате этого можно обрабатывать сравнительно большие площади крыши и при этом исключать опасность повреждения теплоизоляции под воздействием влаги. Можно также отказаться от изготовления укрытий на большой рабочей поверхности. Далее было установлено, что гигроскопический изоляционный слой выгодно выполнять по меньшей мере из одного гелеобразного полотна. В качестве альтернативы или дополнения можно предусмотреть еще один отличительный признак изобретения, который заключается в том, что гигроскопический изоляционный слой выполняется по меньшей мере из одного тонкого изоляционного слоя с изоляционной средой для влаги, в частности из гранулята. Гранулят поглощает влагу, в то время как тонкий изоляционный слой в значительной мере способствует улучшению эффективности изоляции. Согласно еще одному отличительному признаку настоящего изобретения предусматривается, чтобы гигроскопический изоляционный слой производил блокирование пара, в результате чего дальнейшее проникновение влаги во вторую изоляцию в значительной мере предотвращается. Поэтому блокирующая пар область размещается в виде, например, блокирующей пар пленки между аккумулирующим слоем и второй теплоизоляцией. Для обеспечения производства работ по реконструированию в минимальные сроки согласно еще одному отличительному признаку настоящего изобретения предусматривается, что гигроскопический изоляционный слой интегрируется во вторую изоляцию. Благодаря такому решению изоляционный слой и вторая теплоизоляция одновременно наносится на подвергаемый реконструированию участок крыши. Различные материалы позволяют осуществлять заданную ориентированную укладку выполненных соответствующим образом теплоизоляционных элементов, так что предотвращаются погрешности укладки или, по крайней мере, они быстро обнаруживаются. Согласно еще одному отличительному признаку настоящего изобретения предусматривается, чтобы теплоизоляция и/или вторая теплоизоляция была выполнена из изоляционных элементов, изготовленных из минеральных волокон и/или жесткого пенопласта, в особенности из поддающегося расширению или экструдированного полистирола, полиуретана, пенофенопласта или полиизоциануратного пенопласта. В результате этого образуются четыре различных сочетания конструкции крыши с точки зрения расположения различных или идентичных материалов теплоизоляции и второй теплоизоляции. Существует возможность использовать как теплоизоляцию, так и вторую теплоизоляцию из изоляционных элементов из идентичного материала, например жесткого пенопласта или минеральных волокон либо сочетания изоляционных элементов из обоих материалов, так что изоляционные элементы теплоизоляции из жесткого пенопласта или минеральных волокон и изоляционные элементы второй теплоизоляции выполняются из минеральных волокон или жесткого пенопласта. При изготовлении крыши согласно настоящему изобретению было установлено, что для быстрого производства работ целесообразным является, если гигроскопический изоляционный слой выполнен из полотен в виде матов или листов. Такими полотнами может манипулировать, как правило, один человек,в результате чего необходимое для производства работ по реконструированию поверхности крыши количество рабочих ограничивается. Наряду с этим отпадает необходимость в обращении с тяжелыми грузами, так что и отрицательное воздействие на здоровье рабочих, которые производят работы по реконструированию, также снижается до минимума. Использование машин допускается также только в ограниченной степени. Согласно еще одному отличительному признаку конструктивного исполнения крыши согласно настоящему изобретению предусматривается, что гигроскопический изоляционный слой выполнен по меньшей мере из одного гелеобразного полотна. Гигроскопический изоляционный слой выполнен предпочтительно по меньшей мере из одного тонкого изоляционного слоя с аккумулирующей средой для влаги, в частности гранулятом. Для предотвращения диффузии влаги через теплоизоляцию предусмотрено, чтобы гигроскопический аккумулирующий слой был выполнен с возможностью блокирования пара. Гигроскопический аккумулирующий слой предпочтительно соединен со слоем теплоизоляции, в результате чего встраивание отдельных, образующих теплоизоляцию теплоизоляционных элементов является идентичным встраиванию аккумулирующего слоя. По этой причине аккумулирующий слой непосредственно при укладке сразу же покрывается теплоизоляцией, благодаря чему его аккумулирующая способность не снижается уже при открытой укладке под действием осадков и/или высокой влажности воздуха и таким образом процесс реконструирования, а именно возможность вывода влаги из первой первоначальной изоляции, существует только в недостаточной степени. Согласно еще одному отличительному признаку настоящего изобретения предусматривается, чтобы гигроскопический аккумулирующий слой размещался на частично вскрытой изоляции крыши, при этом аккумулирующий слой целесообразно соединять с изоляцией крыши, в частности, с помощью склеивания. Частично вскрытая изоляция крыши обеспечивает диффузию влаги из первой первоначальной изо-2 012832 ляции через отверстия изоляции крыши, в то время как остающиеся не вскрытые участки изоляции крыши обеспечивают определенную защиту против повторного проникновения влаги в первую изоляцию. Другие отличительные признаки изобретения будут описаны со ссылками на фигуры, на которых показаны предпочтительные варианты выполнения крыши согласно настоящему изобретению. На фигурах представлены фиг. 1 - поперечное сечение первого варианта исполнения крыши; фиг. 2 - поперечное сечение второго варианта исполнения крыши; фиг. 3 - поперечное сечение подлежащей реконструированию крыши в соответствии с уровнем техники. На фиг. 3 показана конструкция плоской крыши. Плоская крыша состоит из несущей оболочки 1 в виде бетонного перекрытия. На несущей оболочке 1 расположен паронепроницаемый слой 2, который выполнен, например, из полиэтиленовой пленки и полностью покрывает поверхность 3 несущей оболочки 1. Паронепроницаемый слой 2 состоит, как правило, из отдельных полотен пленки, которые расположены друг возле друга, при этом примыкающие полотна паронепроницаемого слоя 2 расположены таким образом, что они образуют нахлестку. На паронепроницаемом слое 2 расположена теплоизоляция 4, состоящая из отдельных изоляционных элементов из минеральных волокон, причем эта теплоизоляция 4 имеет гнезда для сбора влаги 5, так что в результате этого эффективность теплоизоляции 4 в значительной мере снижается. И, наконец, на теплоизоляции 4 расположена изоляция 6 крыши, состоящая, например, из битумных полотен, которые размещены непосредственно на теплоизоляции 4 и при необходимости соединяются с теплоизоляцией 4, при этом отдельные полотна битума расположены друг возле друга и проходящие в продольном направлении участки нахлестки соединены друг с другом. Изоляция крыши 6 с годами во время эксплуатации под действием механических нагрузок теряет свою изоляционную функцию, так что, в особенности, через участки нахлестки расположенных рядом полотен изоляции 6 влага может проникать в теплоизоляцию 4 и собираться в гнездах 5 для влаги. На фиг. 1 показан первый вариант исполнения крыши после реконструирования крыши согласно фиг. 3. Изоляция крыши 6 в частичных участках вскрыта, так что в этих частичных участках предусмотрены отверстия 7, через которые влага, скопленная в гнездах 5 для влаги, может диффундировать в изоляцию крыши 6. На изоляции крыши 6 расположена вторая теплоизоляция 8, которая по сравнению с первой изоляцией 4 имеет большую толщину материала и которая поглощает выходящую из первой теплоизоляции 4 через изоляцию крыши 6 по направлению стрелок 9 влагу. В результате относительно большей толщины материала теплоизоляции 8 доля относительной влажности в теплоизоляции 8 по сравнению с долей относительной влажности в сравнительно более тонкой теплоизоляции 4 удерживается относительно в меньшем количестве, так что теплоизоляция 4 после полного выхода влаги примерно полностью возвращает свою эффективность теплоизоляции, в то время как скапливаемая в гнездах 5 влага второй теплоизоляции 8 сравнительно в меньшей мере ограничивает эффективность второй теплоизоляции 8. Вторая теплоизоляция 8, которая также состоит из отдельных изоляционных элементов из минеральных волокон, имеет на своей верхней стороне вторую изоляцию 10 крыши, которая в соответствии со вскрытой изоляцией 6 крыши выполнена из расположенных рядом битумных полотен. Реконструирование показанной на фиг. 3 крыши производится согласно фиг. 1 таким образом, что изоляция 6 крыши на стадии первого рабочего процесса вскрывается частичными участками,в результате чего образуются отверстия 7, через которые может диффундировать влага, содержащаяся в карманах 5 для влаги. Прежде чем вскрытая изоляция крыши 6 будет перекрыта второй теплоизоляцией 8, из первой теплоизоляции 4 может выйти значительная доля содержащейся в ней влаги. В идеальном случае при этом достигается содержание влаги в первой теплоизоляции 4, которое соответствует влаге в окружающем воздухе. В заключение вторая теплоизоляция 8 наносится на вскрытую изоляцию крыши 6 в виде изоляционных плит из минеральных волокон и/или изоляционных полотен из минеральных волокон, которые полностью перекрывают изоляцию 6 крыши. Так как вторая теплоизоляция 8 состоит, как правило, из новых изоляционных элементов, в которых содержится только незначительное количество влаги, вторая теплоизоляция 8 извлекает дополнительно влагу из первой теплоизоляции 4, которая собирается в новых гнездах 5 для влаги теплоизоляции 8, так что в общей сложности возникает улучшенная эффективность теплоизоляции со сравнительно более низким содержанием влаги в теплоизоляционном слое, состоящем из обеих теплоизоляций 4 и 8. На фиг. 2 показан второй вариант исполнения крыши, в котором достигнуто усовершенствование с точки зрения распределения влаги в крыше. Конструктивное исполнение крыши согласно фиг. 2 в основном совпадает с конструктивным исполнением крыши согласно фиг. 1, так что на несущей оболочке 1 расположен паронепроницаемый слой 2, а на паронепроницаемом слое 2 размещена первоначальная теплоизоляция 4, а также расположенная на ней изоляция 6 крыши. Далее крыша согласно фиг. 2 снабжена сверху изоляции 6 крыши второй теп-3 012832 лоизоляцией 8, а также расположенной на ней второй изоляцией 10 крыши. Между изоляцией 6 крыши и второй теплоизоляцией 8 размещается гигроскопический аккумулирующий слой 11, который воспринимает из карманов 5 для влаги теплоизоляции 4 диффундирующую через отверстия 7 по направлению стрелок 9 и тем самым в направлении теплоизоляции 8 влагу и аккумулирует ее. Таким образом, такое конструктивное исполнение обладает преимуществом, заключающимся в том, что влага не скапливается во второй теплоизоляции 8, так что обе теплоизоляции 4 и 8 достигают максимальной возможной эффективности теплоизоляции, на которую не оказывают отрицательного влияния карманы 5 для влаги. Гигроскопический аккумулирующий слой 11 состоит из подробно не показанного тонкого изоляционного слоя со средой для аккумуляции влаги, которая выполнена в виде гранулята. Далее аккумулирующий слой 11 через паронепроницаемый слой соединен с теплоизоляцией 8, так что поглощенная из аккумулирующего слоя 11 влага также и при высокой степени насыщенности аккумулирующего слоя 11 не может быть выведена в теплоизоляцию 8. В варианте исполнения согласно фиг. 2 нет настоятельной необходимости в том, чтобы изоляция 6 крыши вскрывалась для образования отверстий 7. Существует также возможность полного удаления изоляции 6 крыши перед нанесением аккумулирующего слоя 11, при этом в таком случае при необходимости требуется нанести слой, который компенсирует неровности теплоизоляции 4. Реконструирование крыши согласно фиг. 3 и переоборудование ее в крышу согласно фиг. 2 производится в соответствии с описанной выше реконструкцией крыши согласно фиг. 3 в конструктивное исполнение крыши согласно фиг. 1, однако при этом дополнительно предусматривается нанесение аккумулирующего слоя 11. Для сведения до минимума рабочих затрат в этой области было выявлено преимущество, которое заключается в том, что аккумулирующий слой 11 наносят непосредственно с отдельными изоляционными элементами из минеральных волокон теплоизоляции 8 на уже выполненную теплоизоляцию 4. В заключение теплоизоляцию 8 перекрывают изоляцией 10 для крыши. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ реконструирования плоской и/или скатной плоской крыши здания, при этом крыша снабжена несущей оболочкой и расположенной на ней теплоизоляцией, в частности изоляционными элементами из минеральных волокон, и при этом на теплоизоляции расположена изоляция крыши, отличающийся тем, что изоляцию (6) крыши, по крайней мере, частично вскрывают и/или частично удаляют,при этом на теплоизоляцию (4), преимущественно на частично вскрытую и/или частично удаленную изоляцию (6) крыши, наносят на всю поверхность вторую теплоизоляцию (8), причем на вторую теплоизоляцию (8) наносят на всю поверхность изоляцию (10) крыши. 2. Способ по п.1, отличающийся тем, что между теплоизоляцией (4) и второй теплоизоляцией (8) располагают гигроскопический аккумулирующий слой (11). 3. Способ по п.2, отличающийся тем, что гигроскопический аккумулирующий слой (11) выполняют из полотен в виде матов и/или листов. 4. Способ по п.3, отличающийся тем, что гигроскопический аккумулирующий слой (11) выполняют по меньшей мере из одного гелеобразного полотна. 5. Способ по п.2, отличающийся тем, что гигроскопический аккумулирующий слой (11) выполняют,по меньшей мере, из тонкого изоляционного слоя с аккумулирующей средой для влаги, в частности из гранулята. 6. Способ по п.2, отличающийся тем, что гигроскопический аккумулирующий слой (11) выполняют паронепроницаемым. 7. Способ по п.1, отличающийся тем, что гигроскопический аккумулирующий слой (11) заделывают во вторую теплоизоляцию (8). 8. Способ по п.1, отличающийся тем, что теплоизоляцию (4) и/или вторую теплоизоляцию (8) выполняют из изоляционных элементов из минеральных волокон и/или из изоляционных элементов из жесткого пенопласта, в частности из расширяющегося или из экструдированного полистирола, полиуретана, пенофенопласта или полиизоциануратного пенопласта. 9. Конструкция плоской и/или скатной плоской крыши здания, состоящей из несущей оболочки (1) и расположенной на несущей оболочке (1) теплоизоляции, в частности изоляционных элементов из минеральных волокон, а также из расположенной на теплоизоляции изоляции (6) крыши, отличающаяся тем, что теплоизоляцию выполняют по меньшей мере из двух слоев (4, 8), при этом между слоями (4, 8) располагают гигроскопический аккумулирующий слой (11). 10. Конструкция крыши по п.9, отличающаяся тем, что гигроскопический аккумулирующий слой(11) выполняют из полотен в виде матов или листов. 11. Конструкция крыши по п.9, отличающаяся тем, что гигроскопический аккумулирующий слой(11) выполняют по меньшей мере из одного гелеобразного полотна. 12. Конструкция крыши по п.9, отличающаяся тем, что гигроскопический аккумулирующий слой(11) выполняют по меньшей мере из одного тонкого изоляционного слоя с аккумулирующей средой для-4 012832 влаги, в частности из гранулята. 13. Конструкция крыши по п.9, отличающаяся тем, что гигроскопический аккумулирующий слой(11) выполняют паронепроницаемым. 14. Конструкция крыши по п.9, отличающаяся тем, что гигроскопический аккумулирующий слой(11) соединяют со слоем (8) теплоизоляции. 15. Конструкция крыши по п.9, отличающаяся тем, что гигроскопический аккумулирующий слой(11) размещают на частично вскрытой изоляции (6) крыши, при этом аккумулирующий слой (11) соединяют предпочтительно с изоляцией (6) крыши, в частности приклеивают. 16. Конструкция крыши по п.9, отличающаяся тем, что теплоизоляцию (4) и/или вторую теплоизоляцию (8) выполняют из изоляционных элементов из минеральных волокон и/или из изоляционных элементов из жесткого пенопласта, в частности из расширяющегося или из экструдированного полистирола,полиуретана, пенофенопласта или полиизоциануратного пенопласта.
