Забивка свай

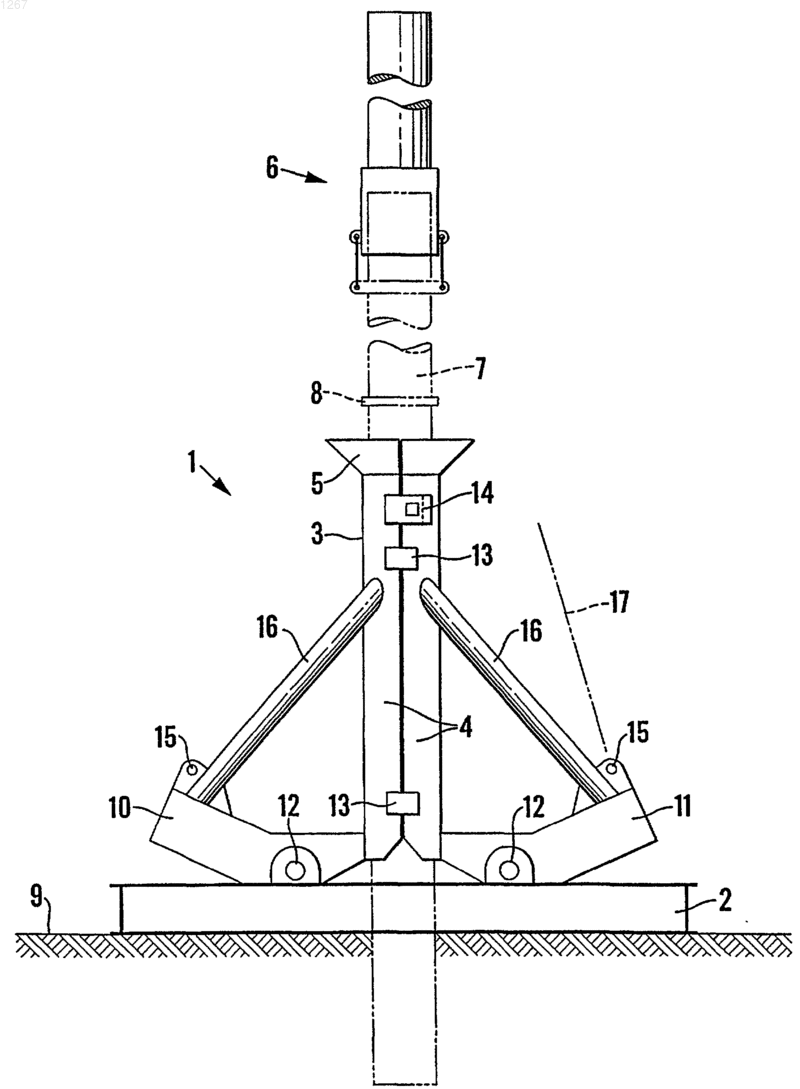

1 Область изобретения Настоящее изобретение относится к забивке свай, и более конкретно, но не исключительно, к забивке свай под водой, т.е. к забивке свай непосредственно в дно моря. Предшествующий уровень техники Известен монтаж копра для выравнивания сваи относительно поверхности основания, в которое должна быть забита свая, и обеспечения устойчивости свайного молота. В частности,когда забивка свай производится под водой,проблема состоит в том, что после того, как свая вставляется в дно моря или тому подобное, копер должен быть удален для обеспечения возможности забивания сваи до е конечного положения. Это удаление копра требует затрат времени и, следовательно, является дорогим. Целью настоящего изобретения является создание устойчивого копра для сваи, который может быть удален, чтобы не мешать после установки сваи в основание для обеспечения возможности продолжения забивки сваи до ее конечного положения без необходимости останавливать забивку для удаления копра. Описание изобретения В соответствии с первым аспектом изобретения создан свайный копер, который содержит направляющую деталь, приспособленную для опирания на основании, в которое должна быть забита свая, средство для монтажа направляющей детали в рабочем положении, в котором она может поддерживать сваю и молот и дать возможность направляющей детали переместиться в нерабочее положение, в котором направляющая деталь отделена от сваи, и замыкающее средство для удержания направляющей детали в рабочем положении, взаимодействующее с пусковым средством или соединенное со сваей для отделения направляющей детали после забивки сваи на заранее заданное расстояние для обеспечения возможности перемещения направляющей детали в нерабочее положение. Направляющая деталь может содержать пару, в основном, полуцилиндрических деталей,совместно образующих трубчатую деталь, в которую вставляется свая. Направляющая деталь может быть подвешена на средстве для монтажа. Так пара полуцилиндрических деталей может быть подвешена на средстве для монтажа их нижними концами,так что они отходят от сваи в противоположных направлениях. Средство для перемещения направляющей детали в нерабочее положение,например, в виде пружин, может быть использовано, но, предпочтительно, направляющая деталь перемещается в нерабочее положение под действием силы тяжести. Свайный копер может содержать подъемное средство, которое также перемещает направляющую деталь копра в рабочее положение. 2 Средство для отделения сваи от направляющей детали может содержать защелку, прикрепленную (например, приваренную) к свае. Средство для монтажа может содержать раму основания, приспособленную для расположения на основании (например, на дне моря) для удерживания направляющей детали в заданном положении. Рама основания может окружать направляющую деталь. Рама основания может, однако, быть выполнена с отверстием или пазом, проходящим через нее, и способствующим отделению свайного копра от оснастки или каната, прикрепленных к свае, забитой в морское дно. Направляющая деталь может иметь канавки, в которых размещается оснастка или канат,прикрепленные к свае, проходящей через направляющую деталь. В соответствии со вторым аспектом настоящего изобретения создан способ забивки сваи в основание, который содержит следующие стадии; использование свайного копра в соответствии с первым аспектом настоящего изобретения, использование пускового средства,расположенного на свае или соединнного со сваей, для отделения направляющей детали после забивания сваи на заданное расстояние для перехода направляющей детали в нерабочее положение, установка сваи при помощи направляющей детали в рабочем положении и забивка сваи в основание на расстояние более предварительно заданной величины, не удаляя свайный копер. В соответствии с ещ одним аспектом настоящего изобретения создан свайный копер,содержащий направляющую деталь, приспособленную для расположения на основании, в которое должна быть забита свая, отличающийся тем, что направляющая деталь содержит, по меньшей мере, две части и имеется средство для перемещения, по меньшей мере, двух частей из рабочего положения для опоры сваи и молота в нерабочее положение, в котором они отделены от сваи, когда свая забита в основание на заданное расстояние. В нерабочем положении имеется достаточный зазор для предотвращения столкновения молота с, по меньшей мере, двумя частями, когда свая забита на заранее заданное расстояние без необходимости удаления самого свайного копра. Свайный копер может, кроме того, содержать средство для удержания, по меньшей мере,двух частей в рабочем положении, причм, по меньшей мере, две части имеют наклонное средство, приводящее, по меньшей мере, две части в нерабочее положение, когда средство для удержания этих частей размыкается. Удерживающее средство может содержать замыкающее средство для замыкания, по меньшей мере, двух частей вместе в рабочем положении и действующее вместе с пусковым средством,которое расположено на свае или связано со 3 сваей для размыкания, по меньшей мере, двух частей, когда свая забита в основание на заданное расстояние. Наклонное средство может содержать противовесы, работающие, под действием силы тяжести. Краткое описание чертежей Воплощение изобретения показано посредством описания примера с прилагаемыми чертежами, на которых: фиг. 1 - изображает вид сбоку свайного копра для забивки свай под водой, показанного в рабочем положении; фиг. 2 - вид сбоку, в основном, аналогичный показанному на фиг. 1, на котором показан свайный копер в нерабочем положении; фиг. 3 - соответствующий вид в плане и виды сбоку механизма замка; и фиг. 4 - вид в плане рамы основания свайного копра по фиг. 1. Вариант воплощения изобретения На чертежах свайный копер 1 содержит раму 2 основания, приспособленную для расположения на дне 9 моря, чтобы копер опирался на не в заданном положении. Копер 1 имеет открытую с одного конца, в основном, вертикальную трубную направляющую деталь 3,опирающуюся на раму 2 основания и приспособленную для приема скользящей сваи 7, которая должна быть забита в дно 9 моря при помощи молота 6, соединенного с оснасткой 23 (фиг. 2). Верхний конец 5 детали 4 расширен кнаружи для образования направляющего конуса для облегчения ввода сваи 7 в копер. Трубная направляющая деталь 3 содержит две аналогичные полуцилиндрические части 4,которые, как показано на фиг. 1, удерживаются вместе замком 14, более полно описанным далее, и посредством расположенных на одной оси плит 13. Каждая часть 4 с возможностью поворота смонтирована в точках 12 на раме 2 основания для перехода из рабочего закрытого положения, показанного на фиг.1, в нерабочее или открытое положение, показанное на фиг. 2. Соответствующие части 4 смонтированы на рычагах противовесов 10, 11, которые поворачиваются на раме 2 основания, так что рычаги 10,11 наклоняются под действием силы тяжести в положения, показанные на фиг. 2. Распорки 16 соединяют наружные концы рычагов 10,11 и верхние участки частей 4 для создания жесткости. Как показано на фиг. 3, каждый замок 14 содержит нагруженную пружиной пластину 20,прикрепленную к одной части 4 и образованную с отверстием 24, в которое заходит стержень 22 замка, прикрепленный к другой части 4. Пластина 20 образована с расширяющимся кнаружи концом 25, который направляет стержень 22 замка в отверстие 24 в пластине 20. Замок 14 размыкается при движении вниз сваи 7, когда свая забивается в дно 9 моря. Свая снабжена пусковым средством замка или защелкой 8, ко 001267 4 торая входит в зацепление с пластиной 18 замка,установленной с возможностью поворота на части 4, и которая поворачивается при продолжении движения вниз пускового средства 8 для выталкивания пластины 20 наружу, так, чтобы стержень 22 высвобождался из отверстия 24. Прокладки 21 расположены на внутренней периферии частей 4 для центрирования сваи и имеют меньший диаметр, чем направляющая деталь 3. Части 4 затем опускаются под действием силы тяжести в положение, показанное на фиг. 2. Таким образом, можно продолжать забивать сваю в дно моря без необходимости удаления копра от сваи, или молота от сваи, как это необходимо в обычных рамах свайных копров,так как две половины или части 4 копра движутся отдельно от сваи и забивающего молота 6. Свайный копер переводится назад в рабочее положение под действием цепей или кабелей 17, устроенных так, чтобы поднимать свайный копер, причем цепи 17 соединены с подъемными ушками 15 на наружных концах рычагов 10, 11, при этом вес свайного копра является достаточным для того, чтобы рычаги поворачивались в положение, показанное на фиг. 1, в процессе такого подъма. Конечно, в течение забивки цепи 17 ослабляются для обеспечения возможности полного опускания рамы 2 на дно моря. На фиг. 4 показан вид в плане рамы 2 основания, в котором она имеет, по существу,прямоугольные опоры (изготовленные из шламовых матов М) с расположенным по центру отверстием 30, через которое направляется свая 7 (на фиг. 4 для ясности не показаны направляющая деталь 3 и узел противовесов.) Рама основания, таким образом, окружает сваю. Однако, очевидно, что рама основания выполнена с отверстием или пазом 31, проходящим через раму от е наружной стороны до центрального отверстия 30, и через которое канат или оснастка 32, прикреплнные к свае 7, могут проходить разъединения свайного копра 1 и сваи. Промышленная применимость Изобретение, таким образом, обеспечивает простой механизм, который предотвращает непроизводительную потерю времени, которая требуется в обычных копрах для удаления рамы копра или для части пути свайного молота в процессе забивки сваи. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Свайный копер (1) для опоры сваи, при е забивании в основание, содержащий направляющую деталь (3), содержащую, по меньшей мере, две части (4), средство (2), (10, 11) для монтажа, по меньшей мере, двух частей (4) направляющей детали (3) в рабочем положении для опоры вокруг сваи, подлежащей забиванию в основание, и средство (14) для удержания, по 5 меньшей мере, двух частей (4) направляющей детали (3) в рабочем положении, причем, по меньшей мере, две части (4) способны перемещаться из рабочего положения в нерабочее положение, отдельное от сваи, забитой в основание на заранее заданное расстояние, при разъединении удерживающего средства (14), отличающийся тем, что удерживающее средство (14) содержит замыкающее средство, размыкаемое посредством пускового средства (8), которое при использовании расположено на свае или связано со сваей, забитой в основание, и дополнительно имеется наклонное средство (10, 11) для перемещения, по меньшей мере, двух частей(4) направляющей детали (3) в нерабочее положение при разъединении замыкающего средства. 2. Свайный копер (1) по п.1, отличающийся тем, что, по меньшей мере, две части (4) направляющей копра (3) совместно образуют полую деталь, окружающую сваю. 3. Свайный копер (1) по п.2, отличающийся тем, что, по меньшей мере, две части (4) являются полуцилиндрическими, а полая деталь имеет круглое поперечное сечение. 4. Свайный копер (1) по любому из пп.1-3,отличающийся тем, что, по меньшей мере, две части (4) направляющей детали (3) подвешены на средствах для монтажа (2) для обеспечения поворотного движения между рабочим и нерабочим положениями. 5. Свайный копер (1) по п.4, отличающийся тем, что при использовании, по меньшей мере, две части (4) подвешены их нижними концами (12) с возможностью поворота наружу от сваи, вбиваемой в основание. 6. Свайный копер (1) по любому из пп.1-5,отличающийся тем, что наклонное средство для перемещения, по меньшей мере, двух частей в нерабочее положение содержит противовесы,работающие под действием силы тяжести. 7. Свайный копер (1) по любому из пп.1-6,отличающийся тем, что дополнительно содержит подъемное средство (15, 17), также перемещающее направляющую деталь (3) в рабочее положение при его подъеме. 8. Свайный копер (1) по любому из пп.1-7,отличающийся тем, что средство для монтажа содержит раму (2) основания, расположенную при использовании на основании. 9. Свайный копер (1) по п.8, отличающийся тем, что рама (2) основания окружает или в основном окружает направляющую деталь (3). 10. Свайный копер (1) по п.9, отличающийся тем, что рама (2) основания снабжена отверстием (31), проходящим от направляющей детали (3) к периферии основания и способствующим удалению от свайного копра оснастки или каната, прикрепленных к свае, забитой в основание. 11. Свайный копер (1) по п.10, отличающийся тем, что направляющая деталь (3) снабжена канавками для размещения оснастки или 6 каната, прикрепленных к свае, проходящей через направляющую деталь. 12. Свайный копер (1) по любому из пп.111, отличающийся тем, что пусковое средство(8) представляет собой защелку, которая при использовании прикреплена к свае, забиваемой в основание. 13. Способ забивки сваи (7) в основание(9), отличающийся тем, что содержит следующие стадии: использование свайного копра (1),выполненного в соответствии с любым из пп.112; установка сваи (7) со свайным копром (1) в рабочее положение, причм пусковое средство(8) расположено на свае или связано со сваей (7) для разъединения замыкающего средства при забивании сваи (7) в основание (9) на заданное расстояние; и забивка сваи (7) в основание (9) на заданное расстояние без удаления свайного копра (1). 14. Способ по п.13, отличающийся тем, что основание находится под водой. 15. Способ по п.13 или 14, отличающийся тем, что используется пусковое устройство, содержащее защлку (8), прикреплнную к свае (7).
