Электрический штепсельный разъём угловой формы

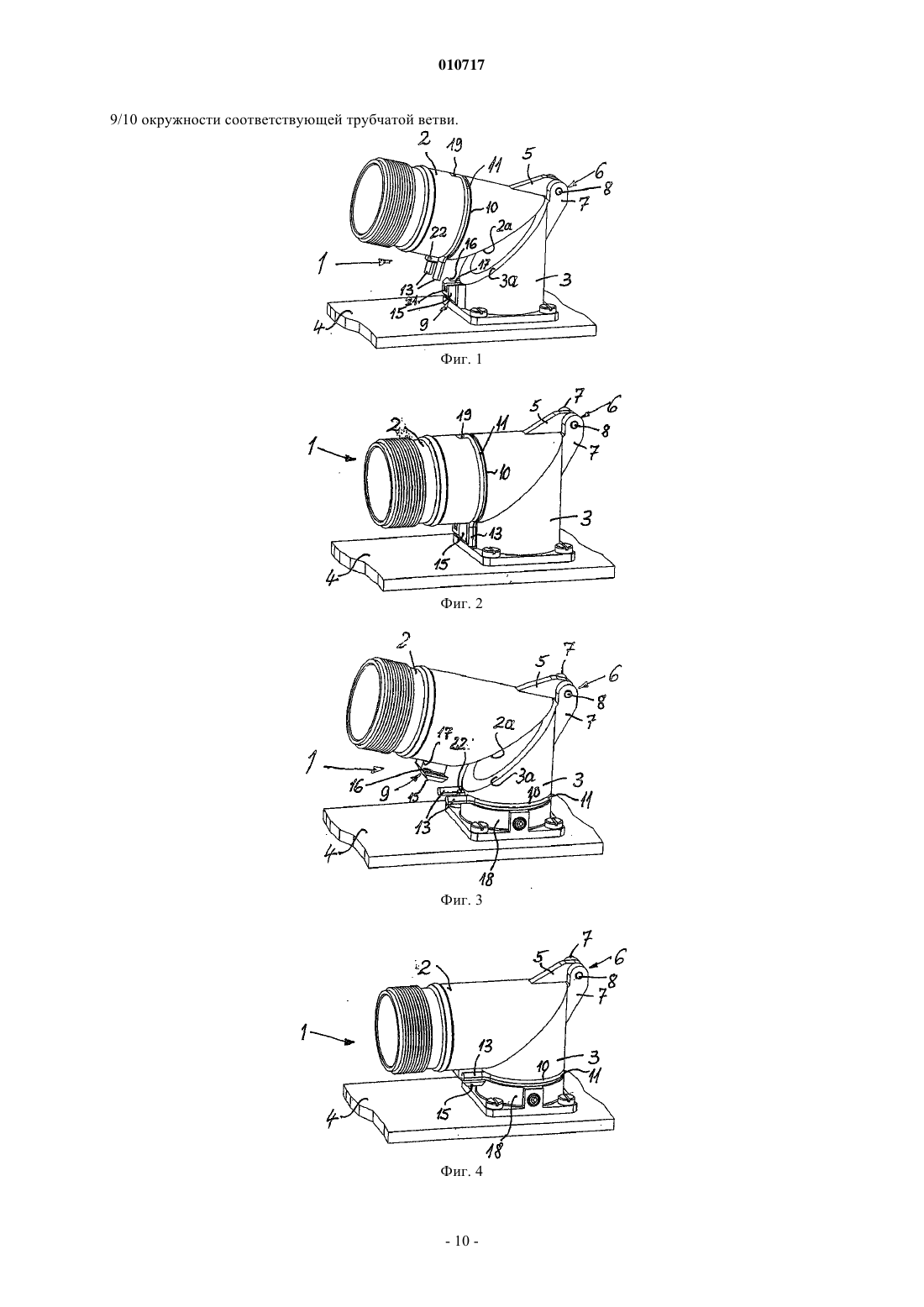

010717 Изобретение относится к электрическому штепсельному разъему угловой формы, содержащему две трубчатые ветви, расположенные в рабочем положении разъема под углом одна к другой, в одной из которых размещен изолятор с электрическими контактами, а в другой проходят провода от этих контактов для присоединения к электроприемнику или к источнику тока, причем торцевые стороны трубчатых ветвей, прилегающие в рабочем положении друг к другу в угловой части разъема, выполнены наклонными с плоскостью их прилегания, расположенной в области биссектрисы угла разъема, а трубчатые ветви соединены между собой в этом положении посредством держателя с возможностью их разъединения и установки разъема в нерабочее положение. Подобный штепсельный разъем угловой формы известен из DE 20003976.8 U1 и хорошо показал себя на деле. Для установки обеих трубчатых ветвей в рабочем положении предусмотрены фланцы или фланцевые элементы, которые могут соединяться друг с другом соответственно при помощи проходящего через них болта и прикрепляться к стенке корпуса или т.п. Благодаря этому получается прилегание обеих трубчатых ветвей друг к другу, однако, для установки рабочего положения друг против друга при закрытии обеих трубчатых ветвей, выполненных с возможностью сдвига друг относительно друга, требуются большие затраты. Прежде всего, затрачивается много времени на процесс свинчивания, в частности, если требуется несколько винтов. Из DE 3403772 С 2 и DE 3709963 C1 известен ввод для провода в угловой форме, который не имеет изолятора с электрическими контактами, у которого трубчатые ветви выполнены с возможностью фиксации друг с другом, причем фиксирующее устройство может быть выполнено на самих трубчатых ветвях. Взаимное соединение, таким образом, больше невозможно, если, например, фиксатор повреждается или разрушается по причине усталости материала или сверхнагрузок. Поэтому задачей изобретения является создание штепсельного разъема угловой формы указанного типа, у которого сборка, и в частности создание рабочего положения, отнимает меньше времени, а также уменьшается опасность того, что взаимное соединение трубчатых ветвей приводит его в негодность. Для решения этой задачи указанный штепсельный разъем угловой формы имеет пружинное кольцо и держатель для него, а по меньшей мере на одной из трубчатых ветвей разъема по большей части ее окружности выполнена наружная кольцевая канавка, в которой установлено указанное пружинное кольцо,имеющее в своем контуре разрыв и в области этого разрыва два концевых элемента, по меньшей мере один из которых выступает за пределы той трубчатой ветви, которая имеет кольцевую канавку, и предназначен для взаимодействия с держателем, установленным соответственно на другой трубчатой ветви. Таким образом получается запирание штепсельного разъема в угловой формы, при котором не требуется больших затрат времени на свинчивание для установки обеих трубчатых ветвей в рабочее положение. Более того, имеется пружинное кольцо, которое выполнено с возможностью фиксации и которое охватывает более половины окружности трубчатой ветви, что позволяет ее фиксировать, а затем при помощи по меньшей мере одного концевого элемента или обоих концевых элементов захватывать держатель, установленный на другой трубчатой ветви, так что обе трубчатые ветви соединены между собой, в частности, с возможностью разъединения. Тем самым уменьшается или устраняется опасность того, что повреждаются или ломаются фиксирующие элементы, служащие для взаимного соединения и соединенные с трубчатыми ветвями в одно целое, и взаимное соединение тем самым ослабляется или становится невозможным. Особенно хорошим будет взаимное соединение трубчатых ветвей между собой тогда, когда оба концевых элемента пружинного кольца, выполненные, в частности, симметричными, захватывают держатель или входят в контакт с держателем в рабочем положении и таким образом соединяются. Оба концевых элемента, которые отходят от разрыва или отверстия контура пружинного кольца, могут, таким образом, способствовать соединению с другой трубчатой ветвью, что улучшает взаимное соединение. Так как пружинное кольцо имеет разрыв, оно также может быть изогнуто для фиксации на несущей его трубчатой ветви, с тем, чтобы затем оно могло отжиматься в рабочем положении и прилегать больше чем к половине окружности этой трубчатой ветви к кольцевой канавке. Чтобы пружинное кольцо огибало более чем 180 окружности трубчатой ветви и охватывало ее с фиксацией, оба концевых элемента, расположенных с двух сторон разрыва пружинного кольца, имеют в рабочем положении между собой меньшее расстояние, чем наибольшее поперечное сечение трубчатой ветви или диаметр пружинного кольца, и оба концевых элемента могут быть изогнуты наружу относительно контура пружинного кольца и находиться, в частности, в плоскости, охватываемой пружинным кольцом. Пружинное кольцо может иметь примерно форму буквы С, причем оба свободных конца имеют отходящие наружу концевые элементы, которые в открытом положении штепсельного разъема захватывают вторую трубчатую ветвь и находящийся там держатель. Концевые элементы пружинного кольца, выступающие от кольцевой канавки одной трубчатой ветви и от пружинного кольца в направлении другой трубчатой ветви, могут имеют между собой промежуток с возможностью вхождения в него конического распорного элемента держателя, который находится на другой трубчатой ветви и имеет затылочный вырез для концевых элементов, причем конический распорный элемент имеет почти грибобразную форму и в рабочем захватывает концевые элементы пружинного кольца.-1 010717 Таким образом, можно обеспечить быстрое взаимное соединение обеих трубчатых ветвей, так как обе трубчатые ветви должны поворачиваться или складываться только в их рабочем положении, благодаря чему распорный элемент держателя может фиксироваться в концевых элементах пружинного кольца, которое уже зафиксировано на одной трубчатой ветви, раздвигая собой оба концевых элемента сначала навстречу их силе возврата, пока затылочный разрез, находящийся ниже распорного элемента, не попадет в область концевых элементов, так что последние затем снова могут отжаться в приближенное друг к другу положение и тем самым устанавливать распорный элемент. При этом размеры согласуются друг с другом таким образом, что это взаимная установка достигается только тогда, когда обе ветви угла контактируют друг с другом своими обращенными друг к другу поверхностями в замкнутом положении. При такой форме выполнения изобретения достаточно установить с фиксацией пружинящее кольцо в его рабочем положении на одной стороне трубчатой ветви, после чего для замыкания штепсельного разъема нужно только сложить обе трубчатые ветви и, тем самым, зафиксировать с помощью концевых элементов пружинящего кольца. Это значительно сокращает затраты времени, в отличие от тех, которые требуются, как правило, при наличии большого количества болтов, и значительно уменьшает опасность повреждения или поломки одного из элементов, служащих для взаимной фиксации. Если пружинящее кольцо с его концевыми элементами повредится или сломается в результате перегрузок, его легко можно заменить без того, что весь разъем становится непригодным. Концевые элементы пружинного кольца могут проходить, по меньшей мере, в отдельных областях почти параллельно друг другу, и промежуток между ними может быть больше, чем наименьший размер распорного элемента держателя, но меньше, чем его наибольший размер. Таким образом, распорный элемент может входить в промежуток между обоими концевыми элементами, когда обе стороны угла сложены в направлении друг к другу, и может затем вследствие своей клиновидной или конической формы раздвигать оба концевых элемента против их пружинящего усилия, пока распорный элемент не пройдет через промежуток между обоими концевыми элементами, и, тем самым, складывает обе трубчатые ветви в рабочем положении. После этого концевые элементы снова сами отжимаются назад в приближенное друг к другу положение и устанавливают, тем самым, обе трубчатые ветви в их рабочее положение. При этом область держателя, находящаяся под коническим распорным элементом, может иметь такую ширину, которая почти соответствует промежутку между обоими концевыми элементами пружинного кольца или незначительно меньше или при необходимости немного больше. Если этот размер одинаков или меньше, чем промежуток между обоими концевыми элементами пружинящего кольца, они могут отжиматься практически в свое исходное положение. Если, наоборот, размер или ширина этой области держателя немного больше, чем промежуток между обоими концевыми элементами в их разжатом положении, они в положении замыкания прилегают также еще к этой области держателя под действием пружины. Концевые элементы пружинящего кольца в свои параллельных зонах выполнены прямыми, извилистыми или искривленными, в частности изогнутыми. Благодаря этому можно при известных условиях ускорить фиксацию, а концевые элементы можно в то же время укрепить во избежание нежелаемой остающейся деформации путем такого рода профилирования. В другой форме выполнения заявленного штепсельного разъема можно предусмотреть, что кольцевая канавка, принимающая пружинное кольцо, ограничена в сторону свободного конца соответствующей трубчатой ветви с помощью отдельно установленного удерживающего элемента и что пружинное кольцо выполнено с возможностью насаживания в осевом направлении на соответствующую трубчатую ветвь и на еще открытую кольцевую канавку перед установкой удерживающего элемента. Если, таким образом,трубчатая ветвь, имеющая кольцевую канавку и пружинное кольцо, имеет специальный удерживающий элемент, в случае необходимости вращающийся промежуточный элемент, который позволяет поворачивание трубчатой ветви, и, тем самым, всего штепсельного разъема, можно использоваться для того, чтобы ограничивать кольцевую канавку так, чтобы пружинное кольцо не расширялось для его размещения в кольцевой канавке, а могло насаживаться в осевом направлении, прежде чем дополнительно предусматривается ограничение кольцевой канавки. Кольцевая канавка может иметь выемку в виде паза, который может иметь такой размер, что пружинное кольцо, находящееся в кольцевой канавке, может быть захвачено инструментом. При этом продолжение углубления может проходить в одну сторону или в обе стороны углубления или кольцевой канавки. Таким образом пользователь может захватить инструментом пружинящее кольцо в области этого продолжения и частично выдвинуть его из пружинного кольца, что приводит к его разжатию в области его разрыва. Таким образом, оба концевых элемента могут быть разжаты, так что они освобождают введенный между ними распорный элемент, и штепсельный разъем может быть приведен в разомкнутое положение. При этом целесообразно, если паз кольцевой канавки находится почти напротив разрыва кольцевой канавки. Если пружинное кольцо частично выдвигают при помощи инструмента из его кольцевой канавки в поперечном направлении относительно средней оси трубчатой ветви и, тем самым, разжимают в области его разрыва, то это движение распределяется соответственно равномерно на оба концевых элемента.-2 010717 Поперечное сечение пружинного кольца может быть, по меньшей мере, в отдельных областях круглым и/или многоугольным, в частности прямоугольным. Прежде всего, прямоугольное пружинящее кольцо может хорошо заполнять соответствующую кольцевую канавку, а на наружной стороне ветви разъема иметь абсолютно гладкую форму. При этом целесообразно, если поперечное сечение образующих пружинное кольцо частей или проволоки, образующей пружинное кольцо, остается одинаковым по всему его контуру. В частности, пружинное кольцо может быть подогнано под кольцевую канавку, т.е. практически заполнять ее и своим наружным краем находиться на одном уровне с краем кольцевой канавки или быть погруженным по отношению к краю канавки. Благодаря этому можно избежать того, что пружинное кольцо выступает по отношению к контуру трубчатой ветви и возможно при известных обстоятельствах или нежелательно освобождается. Следующая форма выполнения, целесообразная для стабильности всего штепсельного разъема угловой формы, может заключаться в том, что держатель, предусмотренный, в частности, с распорным элементом, имеет канавку или подобное ей углубление, которое открыто к трубчатой ветви, на которой находится пружинное кольцо, и что эта ветвь, имеющая пружинное кольцо, имеет фиксаторный выступ,пригнанный к кольцевой канавке. Благодаря этому взаимное соединение обеих трубчатых ветвей стабилизируется также в поперечном направлении, так что силы, действующие на свободную ветвь угла в любых направлениях, могут хорошо действовать на другую ветвь и ее закрепление на сопряженном элементе или стенке корпуса. Простое в обращении устройство предусматривает, что оба концевых элемента пружинного кольца являются независимыми друг от друга и, соответственно, легко могут отжиматься друг от друга. Однако целесообразно, чтобы концевые элементы пружинного кольца были соединены друг с другом, в частности в одно целое, и при необходимости пружинное кольцо вместе с концевыми элементами расширялось с упругостью навстречу силе возврата за пределы поперечного сечения принимающей его трубчатой ветви. Такое пружинное кольцо можно, таким образом, настолько расширить, что его можно продвинуть по оси по еще не установленной ветви, пока оно не достигнет кольцевой канавки, в которой оно таким же образом будет зафиксировано, как ветвь, открытая также на концевых элементах. Соединенные между собой концевые элементы могут отстоять в радиальном направлении от этой ветви разъема и взаимодействовать с распорным элементом и удерживающим элементом на другой ветви разъема, как это уже было описано. Такое пружинное кольцо, закрытое также на концевых элементах, путем частичного вынимания из кольцевой канавки в области концевых элементов можно настолько разжать и расширить, что распорный элемент держателя снова освободится для того, чтобы была возможность отодвинуть друг от друга ветви. Во всех примерах выполнения целесообразно то, что кольцевая канавка находится в плоскости,проходящей под прямым углом к оси ветви, и что концевые элементы этого пружинного кольца отстоят под прямым углом от этой ветви, в частности проходят эксцентрично к ее середине. Благодаря этому они особенно хорошо соответствуют держателю и его форме на другой ветви, расположенной под углом или под прямым углом к трубчатой ветви, имеющей пружинное кольцо. Кольцевая канавка предусмотрена на трубчатой ветви, расположенной вблизи стенки корпуса или сопряженного элемента, в частности наклонно или под прямым углом к нему, а держатель для концевых элементов или концевого элемента может находиться, наоборот, на трубчатой ветви, выполненной с возможностью поворота или разъемной. Фиксирующая пружина предусмотрена на ветви, являющейся неподвижной после укрепления ее на стенке корпуса или на сопряженном элементе, так что отклонение другой ветви в его рабочее положение ведет к тому, что находящийся на ней держатель может входить между концевыми элементами пружинного кольца и таким образом фиксироваться. Также возможно, что кольцевая канавка предусмотрена на трубчатой ветви, отдаленной от стенки корпуса или от сопряженного элемента, в частности расположенной почти параллельно ему, и что держатель для концевых элементов или концевого элемента находится на трубчатой ветви, установленной неподвижно на стенке корпуса против этой поворотной ветви в рабочем положении. Для замыкания штепсельного разъема трубчатая ветвь угла отклоняется вместе с кольцевой пружиной и ее концевыми элементами, благодаря чему они затем перемещаются по неподвижному держателю и его распорному элементу, причем происходит разжатие, в результате которого происходит уже описанная фиксация. Во всех примерах выполнения целесообразно, чтобы держатель находился на несущей его ветви в области, образующей в рабочем положении внутреннюю сторону угла, и имел, в частности, меньшую ширину, чем наибольшая ширина поперечного сечения или диаметр ветви. Поэтому держатель практически не виден снаружи и недоступен для несведущих и некомпетентных лиц и, тем самым, затруднено открывание такого штепсельного разъема. При этом целесообразно, если держатель и концевые элементы пружинного кольца, захватываемые им или контактирующие с ним, находятся под трубчатой ветвью, превосходящей их по ширине или размеру поперечного сечения, в угловой области штепсельного разъема и закрыты снаружи ветвями. Благодаря этому держатель и фиксация ветвей угла защищены и, без сомнения, недоступны для нежелательного открывания или даже разрушения.-3 010717 Поперечное сечение трубчатых ветвей может быть круглым, или эллиптическим, или квадратным,или прямоугольным, причем эти различные формы поперечного сечения могут быть предусмотрены для обеих ветвей по-разному. Конфигурация пружинящего кольца соответствует при этом форме поперечного сечения несущей его стороны угла. Сторона разъема, соединенная со стенкой корпуса или сопряженным элементом, может иметь коаксиальный адаптер, содержащий вращающуюся опору для штепсельного разъема, и быть с ним соединена, и этот адаптер, в частности для штепсельного разъема с углублением или кольцевой канавкой для пружинящего кольца, расположенной на неподвижной стороне угла, может ограничивать углубление в одну сторону. Тем самым, такой адаптер может выполнять две функции: во-первых, он ограничивает кольцевую канавку для пружинного кольца, а, во-вторых, он делает возможным поворот штепсельного разъема относительно стенки корпуса или относительно сопряженного элемента вокруг оси непосредственно примыкающей стенки разъема. Следует еще упомянуть, что в области контакта обеих трубчатых ветвей можно расположить уплотнительное, О-образное кольцо, которое плотно прилегает к обеим обращенным друг к другу контактным поверхностям трубчатых ветвей внутри области соединения. При этом уплотнительное, О-образное кольцо расположено в рабочем положении разъема в радиальном направлении трубчатых ветвей в области их контакта глубже, чем кольцевая канавка, в частности в кольцевом желобке или т.п., находящемся рядом с кольцевой канавкой, которые служат для взаимного сцепления или соединения. Таким образом,наряду с кольцевой канавкой для кольцевой пружины или пружинного кольца для взаимного соединения обеих трубчатых ветвей можно также разместить на их контактных областях уплотнение. Прежде всего, сочетание отдельных или нескольких описанных выше признаков представляет электрический штепсельный разъем угловой формы, у которого обе трубчатые ветви, подвижные или поворотные друг относительно друга, могут соединяться между собой в рабочем положении путем быстрого замыкания. При этом фиксирующий элемент, соединенный в одно целое по меньшей мере с одной из трубчатых ветвей, который может быть поврежден или сломан, заменен легко сменяемым пружинным кольцом, у которого выступающие концевые элементы могут служить в качестве фиксирующих элементов. Таким образом, пружинное кольцо не так-то легко вынуть в поперечном направлении к прохождению ветви из кольцевой канавки, в которой он находится, и целесообразно, если кольцевая канавка и пружинное кольцо занимают более 3/4, например примерно более 4/5 или примерно 9/10, окружности соответствующей ветви угла. Благодаря такому большому углу обхвата пружинное кольцо прочно удерживается в рабочем положении, однако, по причине его упругоэластичных свойств, его можно хорошо насаживать в поперечном направлении к продольной оси соответствующей ветви и фиксировать, если насаживание в осевом направлении, например на еще открытую сначала наполовину кольцевую канавку,невозможно. Ниже описываются более подробно примеры выполнения изобретения, представленные на чертежах, которые показывают следующее: фиг. 1 - штепсельный разъем согласно изобретению с двумя подвижными друг относительно друга трубчатыми ветвями, одна из которых привинчена к разделительной стенке корпуса при помощи фланца,а другая имеет в кольцевой канавке пружинное кольцо, которое открыто и имеет в своем отверстии два отстоящих концевых элемента, которые пригнаны к держателю, расположенному на трубчатой ветви,соединенной со стенкой корпуса, но еще отделены от него, так как этот штепсельный разъем еще не замкнут; фиг. 2 - вид, соответствующий фиг. 1, после отклонения верхней стороны разъема в рабочее положение, в котором обе обращенные друг к другу и наклонные торцевые стороны прилегают к обеим ветвям, причем концевые элементы пружинного кольца зафиксированы держателем; фиг. 3 - вид, соответствующий фиг. 1, причем кольцевая канавка и пружинное кольцо расположены на трубчатой ветви, соединенной со стенкой корпуса или т.п., а держатель предусмотрен на противоположной ветви, выполненной с возможностью поворота, причем кроме этого кольцевая канавка ограничена с одной стороны адаптером, который имеет вращающуюся опору, позволяющую всему угловому штепсельному разъему вращаться вокруг оси ветви, соединенной со стенкой корпуса в еще незамкнутом положении; фиг. 4 - вид, соответствующий фиг. 2, примера выполнения согласно фиг.3 после поворота свободной ветви в рабочее положение, в котором она соединена с трубчатой ветвью, соединенной со стенкой корпуса, и зафиксирована при помощи концевого элемента пружинного кольца; фиг. 5 - вид, соответствующий фиг. 4, причем пружинное кольцо, т.е. его сторона, противоположная концевым элементам, захвачена инструментом или вспомогательным инструментом, который оттягивает назад пружинное кольцо настолько, что концевые элементы разжимаются при помощи расширения пружинного кольца и благодаря этому разъединяются с держателем на другой трубчатой ветви; фиг. 6 - пружинное кольцо перед сборкой, причем материал, образующий пружинное кольцо или согнутый в пружинное кольцо, или проволока, образующая пружинное кольцо, имеет круглое или многоугольное сечение; фиг. 7 - вид, соответствующий фиг. 6, причем оба концевых элемента выполнены примерно дугооб-4 010717 разными и при помощи дуги соединены между собой в единое целое; фиг. 8 - вид в соответствии с фиг. 7 измененного замкнутого пружинного кольца, имеющего квадратное или прямоугольное поперечное сечение. При описании различных примеров выполнения элементы, выполняющие совпадающие функции,обозначены одинаковыми позициями даже при отличающейся форме. Электрический штепсельный разъем угловой формы 1 имеет внутри первой трубчатой ветви 2 изолятор с электрическими контактами (здесь не представлены), причем провод или провода, выходящие известным образом из этого изолятора и электрических контактов, проходят через вторую трубчатую ветвь 3 к электроприемнику и/или источнику тока. Вторая трубчатая ветвь 3 прикреплена для этого в рабочем положении к стенке корпуса 4 или к другому сопоставимому сопряженному элементу, например к патрубку. Обе торцевые стороны 2 а и 3 а этих трубчатых ветвей 2 и 3, прилегающие друг к другу в угловой области в рабочем положении, выполнены при этом наклонными и проходят, по существу, на скос, как это особенно хорошо видно на фиг. 1 и 3, однако, на фиг. 2, 4 и 5 это тоже заметно. Примерно в области самой наружной биссектрисы обе ветви 2 и 3 соединены между собой подвижно и при необходимости с возможностью разъединения, причем первая трубчатая ветвь 2 в примере выполнения имеет выступающий в радиальном направлении плоский элемент или фланец 5 в качестве части общего шарнира 6, тогда как на второй трубчатой ветви 3 предусмотрены фланцевые элементы 7, которые образуют между собой промежуток и между которыми можно вставить первый фланцевый элемент 5, причем фланцевые элементы 5 и 7 соединены между собой поперечным штырем 8 с возможностью вращения или поворота. Также возможна и любая другая форму шарнира. Например, можно было бы также предусмотреть один-единственный фланцевый элемент 5 на второй трубчатой ветви 3, тогда как фланцевые элементы 7,охватывающие его с обеих сторон в рабочем положении, можно расположить на первой трубчатой ветви 2. Кроме того - об этом еще будет речь ниже - предусмотрен держатель 9, устанавливающий обе трубчатые ветви 2 и 3 в рабочее положение, причем рабочее положение представлено на фиг. 2 и 4 и предусматривает, что обе торцевые стороны 2 а и 3 а находятся в своем наибольшем сближении или касаются друг друга. Во всех примерах выполнения видно, что на одной из двух трубчатых ветвей (в примере выполнения согласно фиг. 1 и 2 на первой трубчатой ветви 2, а в примере выполнения согласно фиг. 3 и 4 на второй трубчатой ветви 3) предусмотрена кольцевая канавка 10, которая открыта наружу практически почти по всей своей длине и занимает наибольшую часть окружности этой трубчатой ветви и в которую можно вставлять или в которой можно фиксировать подходящее пружинное кольцо 11, причем на фиг. 6-8 представлены различные примеры выполнения таких пружинных колец 11. На фиг. 1-5 соответствующее пружинное кольцо 11 уже вставлено или зафиксировано в кольцевой канавке 10. При этом такое пружинное кольцо 11 во всех примерах выполнения, также согласно фиг. 7 и 8, открыто или имеет разрыв в том смысле, что кольцевая форма перед ее окончанием превращается в замкнутое кольцо. Прежде всего, на фиг. 6-8 четко видно, что пружинное кольцо 11, с точки зрения своей кольцеобразной формы, имеет отверстие или разрыв 12, где от направления пружинного кольца 11 отходят наружу концевые элементы 13, т.е. они выступают за контур пружинного кольца 11. Концевые элементы 13 выступают согласно фиг. 1-5 соответственно также за кольцевую канавку 10 и отстоят от соответствующей трубчатой ветви 2 или 3, так что они могут взаимодействовать в рабочем положении штепсельного разъема 1 с держателем 9 на другой трубчатой ветви 3 или 2 и, тем самым, соединяться с ним или входить с ним в контакт. Прежде всего - и об этом еще будет речь ниже - предусмотрена фиксация держателем 9. При этом на всех фигурах видно, что оба концевых элемента 13 пружинного кольца 11 расположены симметрично друг относительно друга и взаимодействуют в рабочем положении с держателем 9 на,соответственно, другой ветви. Для этого оба концевых элемента 13 соответствующего пружинного кольца 11 в разжатом положении согласно фиг. 6-8 и в рабочем положении согласно фиг. 1-5 находятся друг от друга на меньшем расстоянии, чем наибольшее поперечное сечение соответствующей трубчатой ветви 2 или 3 или диаметр пружинного кольца 11, и одновременно эти концевые элементы 13 изогнуты наружу относительно контура пружинного кольца в области отверстия 12 и находятся в плоскости, стянутой пружинным кольцом 11. Изгибы 14, которые соединяют концевые элементы 13 с собственно пружинным кольцом 11, находятся при этом практически на отверстии 12 или ограничивают это отверстие 12, как это четко видно на фиг. 6-8. При этом концевые элементы 13 имеют между собой промежуток, в который можно вставить конический или клиновидный распорный элемент 15 держателя 9 при разжиме, по меньшей мере, этих концевых элементов 13 или увеличении промежутка между ними, который находится на другой трубчатой ветви и имеет под клиновидным или коническим распорным элементом 15 для концевых элементов 13 затылочный разрез 16 (фиг. 1 и 3), причем этот распорный элемент 15 имеет форму почти гриба и в рабочем положении распорный элемент 15 или затылочный разрез 16, находящийся на нижней стороне, захватывает концевые элементы 13 пружинного кольца.-5 010717 При сравнении фиг. 1 и 2 или 3 и 4 хорошо видно, что держатель 9 попадает своим грибообразным распорным элементом 15 при складывании соответствующей трубчатой ветви 2 в область концевых элементов 13, так что они благодаря распорному элементу 15 могут разжиматься, пока затылочный разрез 16 не попадет в область концевых элементов 13. В этом положении (фиг. 2 и 4) концевые элементы 13 в силу своей упругости могут снова отжиматься назад в разжатое или почти разжатое положение и затем захватывать распорный элемент 15 на затылочном разрезе 16 и таким образом прочно удерживать трубчатую ветвь 2 в замкнутом положении. В примере выполнения концевые элементы 13 пружинного кольца 11 проходят в разжатом положении почти параллельно друг другу. Но они могли бы иметь также участки или точки, находящиеся только на параллельных отрезках, причем во всех случаях имеет значение, что расстояние между ними больше, чем наименьший размер клиновидного распорного элемента 15 держателя 9, но меньше, чем наибольший размер. Таким образом, распорный элемент 15 может сначала входить своим меньшим размером между концевыми элементами 13 и разжимать их по причине своего все увеличивающегося размера при складывании трубчатой ветви, пока затылочный разрез 16 не будет находиться в области концевых элементов 13. При этом согласно фиг. 1 пружинное кольцо с концевыми элементами 13 может двигаться относительно неподвижного держателя 9 и распорного элемента 15 или согласно фиг. 3 и 4, наоборот,держатель 9 с распорным элементом 15 может двигаться относительно неподвижных концевых элементов 13 для достижения взаимной фиксации, описанной выше. Область 17 держателя 9, находящаяся под коническим распорным элементом 15 в области затылочного разреза, имеет при этом такую ширину, которая соответствуют размеру в свету или внутреннему зазору между концевыми элементами 13 пружинного кольца 11, так что они в рабочем положении согласно фиг. 2 или 4 снова находятся в исходном положении. При необходимости можно сделать эту ширину области 17 немного больше, так чтобы затем концевые элементы 13 лучше прилегали под действием упругого натяжения. Согласно фиг. 7 и 8 концевые элементы 13 пружинного кольца 11 могут проходить параллельно и быть изогнуты, в частности в том смысле, что параллельно проходит только одна часть. Кольцевая канавка 10, принимающая пружинное кольцо 11, в примере выполнения согласно фиг. 35 ограничена в направлении свободного конца соответствующей трубчатой ветви 3, конец которой,правда, примыкает в рабочем положении к стенке корпуса 4, специально устроенным удерживающим элементом или фланцем 18, так что пружинное кольцо 11 перед установкой этого специального удерживающего фланца 18 можно насаживать в осевом направлении на соответствующую трубчатую ветвь, а затем на еще открытую кольцевую канавку 10. Затем, после насаживания пружинного кольца 11 в осевом направлении элемент 18, ограничивающий вбок кольцевую канавку 10, можно также запереть в эту сторону, а пружинящее кольцо 11 фиксировать соответствующим образом. В случае с кольцевой канавкой 10, ограниченной с самого сначала с двух сторон, можно, напротив,насадить пружинное кольцо согласно фиг. 6 при расширении его отверстия 12 примерно в плоскости, в которой находится кольцевая канавка 10, пока оно практически не охватит кольцевую канавку 10 и затем не зафиксируется в рабочем положении. Аналогичным образом пружинное кольцо согласно фиг. 6 можно также снова удалить или, по меньшей мере, так оттянуть назад, что концевые элементы 13 раздвинутся, так как благодаря оттягиванию назад пружинного кольца 11 дно канавки приводит к соответствующему в обратном смысле расширению пружинного кольца 11, как это показано на фиг. 5. Таким образом, благодаря раздвиганию концевых элементов 13 можно добиться того, что они выходят из затылочного разреза 16, так что после этого можно также снова отклонить трубчатую ветвь 2. Аналогичное происходит и в устройстве согласно фиг. 1 и 2. Чтобы это было возможно и сделать это было легче, кольцевая канавка 10 имеет увеличение или продолжение 19 в виде паза, который имеет такой размер, что пружинное кольцо 11, находящееся в кольцевой канавке 10, можно захватить инструментом 20, как это показано на фиг. 5. Там показана отвертка, с помощью которой пружинное кольцо 11 в зоне продолжения 19 можно захватить и оттянуть,чтобы осуществить уже упомянутое раздвигание концевых элементов 13. Продолжение 19 кольцевой канавки 10 может проходить в одну сторону. Однако оно может проходить и в обе стороны кольцевой канавки 10, чтобы пружинное кольцо 11 можно было захватить при помощи, например, щипцов. Можно было сделать так, чтобы само пружинное кольцо 11 имело удерживающий или захватывающий выступ, за который можно взяться инструментом, чтобы немного или совсем оттянуть его из рабочего положения. Продолжение 19 кольцевой канавки 10 в примере выполнения находится против разрыва 12 пружинного кольца 11 почти на диаметре или в центре поперечного сечения ветви 2 или 3, так что силы возврата, приложенные при помощи дополнительного инструмента 20, распределяются равномерно на оба концевых элемента 13, и эти концевые элементы 13 раздвигаются примерно равномерно. На фиг. 6-8 показано, что поперечное сечение образующих пружинное кольцо 11 частей может быть, по меньшей мере, в отдельных областях круглым и/или, в частности, прямоугольным. На фиг. 6 и 7 показаны пружинные кольца 11 с круглым поперечным сечением, тогда как на фиг. 8-6 010717 дан пример выполнения с квадратным или прямоугольным поперечным сечением пружинного кольца 11. При этом это поперечное сечение пружинного кольца 11 остается одинаковым на всем своем протяжении. При этом пружинное кольцо 11 подгоняется к кольцевой канавке 10 и соединяется своим наружным краем с краем кольцевой канавки или утапливается относительно края канавки, так что благодаря пружинному кольцу 11 на соответствующей стороне 2 или 3 не образуется никакого выступа. Особенно хорошо можно при этом выполнить кольцевую канавку 10, если использовать пружинное кольцо с прямоугольным поперечным сечением, и форма поперечного сечения пружинного кольца подогнана под форму поперечного сечения кольцевой канавки 10. Согласно фиг. 1 держатель 9 имеет канавку 21 или подобное углубление, которое открыто к стороне разъема, на которой в соответствующем примере выполнение находится пружинное кольцо 11. Согласно этому также в примере выполнения согласно фиг. 3 предусмотрена соответствующая канавка на держателе 9, которая, однако, не видна на фиг. 3. Другая сторона разъема, имеющая пружинное кольцо 11, имеет фиксаторный выступ 22, подогнанный под эту канавку 21, так что в замкнутом положении обеих ветвей можно хорошо реагировать на поперечные силы. Этот фиксаторный выступ 22 виден как на фиг. 1, так и на фиг. 3. На фиг. 7 и 8 представлена особенность, заключающаяся в том, что концевые элементы 13 пружинного кольца 11 соединены между собой, и именно в одно целое, так что образовавшаяся форма, несмотря на отверстие 12, имеет в общем-то закрытый контур. При этом это пружинное кольцо 11 вместе с концевыми элементами 13 также выполнено расширяющимся навстречу усилию возврата по поперечному сечению принимающей его ветви, т.е. после соответствующего расширения оно может сдвигаться в осевом направлении соответствующей ветви, пока затем пружинное кольцо 11 не попадет в кольцевую канавку 10 и не зафиксируется там, а соединенные между собой концевые элементы 13 не будут выступать, как уже было описано выше. Эти соединенные между собой концевые элементы 13 могут затем, как уже было описано, взаимодействовать с распорным элементом 15 держателя 9, при помощи этого распорного элемента 15 раздвигаться и упруго попадать в затылочный разрез 16 позади соответствующего распорного элемента 15, причем распорный элемент 15 и затылочный разрез 16 могут иметь целесообразно контур, подходящий форме и соединению соединенных концевых элементов. Распорный элемент 15, например, может в данном случае иметь, в отличие от прямоугольной формы в представленном примере, круглый контур. Кольцевая канавка 10 находится во всех примерах выполнения целесообразно в плоскости, проходящей под прямым углом к соответствующей оси трубчатой ветви, которая ее имеет, а концевые элементы 13 этого пружинного кольца 11 отходят под прямым углом от этой стороны разъема эксцентрично к ее середине, как это хорошо можно видеть на фиг. 1 и 3. Это дает хорошую форму и устройство кольцевой канавки 10, а также пружинного кольца 11, в отличие от устройства, при котором кольцевая канавка 10 и плоскость, которую она охватывает, проходят наискось относительно указанной оси. В примере выполнения согласно фиг. 3-5 углубление или кольцевая канавка 10 предусмотрена на трубчатой ветви 3, близкой к стенке корпуса 4 или к сопряженному элементу, в частности проходит наискось или прямоугольно, как описано в примере, а держатель 9 для концевых элементов или концевого элемента 13 находится на трубчатой ветви 2, выполненной разъемной или поворачивающийся от этой трубчатой ветви 3. В примере выполнения согласно фиг. 1 и 2 кольцевая канавка 10 предусмотрена на трубчатой ветви 2, удаленной от стенки корпуса 4 или от сопряженного элемента, в частности расположенной параллельно ей в рабочем положении, а держатель 9 для концевого элемента или концевых элементов 13 находится на трубчатой ветви 3, установленной, в отличие от этой поворачивающейся ветви 2, неподвижно на стенке корпуса 4 или на сопряженном элементе в рабочем положении. В обоих случаях при повороте трубчатой ветви 2 из положения разомкнуто в положение замкнуто, представленное на фиг. 2 и 4, получается уже упомянутая фиксация держателя 9 с концевыми элементами 13, причем в случае согласно фиг. 3-5 держатель 9 перемещается между неподвижными концевыми элементами 13, а в случае примера выполнения согласно фиг. 1 и 2 концевые элементы 13 передвигаются относительно неподвижного держателя 9. В обоих случаях благодаря этому получается увеличение промежутка между концевыми элементами 13, пока они не захватят распорный элемент 15 и не смогут зафиксироваться в находящихся сзади задних разрезах 16. В обоих примерах выполнения предусмотрено, что держатель 9 расположен на несущей его трубчатой ветви в области, образующей в рабочем положении внутреннюю ветвь, и имеет при этом меньшую ширину, чем наибольшая ширина поперечного сечения или диаметр соответствующей ветви 2 или 3. В соответствии с этим держатель 9 и захваченные им или контактирующие с ним в рабочем положении концевые элементы 13 пружинного кольца 11 расположены в рабочем положении ниже трубчатых ветвей 2 или 3, превосходящих их по ширине поперечного сечения, в угловом пространстве штепсельного разъема угловой формы и укрыты снаружи ветвями 2 и 3, так что замыкание, состоящее из концевых элементов 13 и держателя 9, защищено и абсолютно недоступно для случайных лиц. В примерах выполнения поперечное сечение трубчатой ветви 2 и 3 круглое. Однако оно может быть и эллиптическим, и квадратным, и прямоугольным, причем одна из ветвей также может иметь, на-7 010717 пример, круглое поперечное сечение, а другая - прямоугольное или квадратное. В любом случае, конфигурация пружинного кольца 11 соответствует форме поперечного сечения трубчатой ветви, причем пружинное кольцо 11 должно окружать и охватывать соответствующую трубчатую ветвь так, чтобы достигались описанная фиксация и удерживание с геометрическим замыканием. Трубчатая ветвь 3, соединенная в рабочем положении со стенкой корпуса 4, имеет в примере выполнения согласно фиг. 3-5 коаксиально расположенный адаптер, который имеет вращающуюся опору для трубчатой ветви и штепсельный разъем 1 и который уже был упомянут в качестве удерживающего элемента или фланца 18. Благодаря соединению с этим адаптером 18 весь штепсельный разъем 1 выполнен с возможностью поворота относительно стенки корпуса 4, т.е. направление трубчатой ветви можно изменять. Как уже было сказано, этот адаптер или фланец 18 в случае, если кольцевая канавка 10 расположена на этой неподвижной трубчатой ветви 3, может при этом ограничивать эту кольцевую канавку для пружинного кольца в одну сторону. Однако такой адаптер 18 можно также предусмотреть в примере выполнения согласно фиг. 1 и 2, когда пружинное кольцо 11 находится в кольцевой канавке 10 трубчатой ветви 2. Более подробно не представлено, что в контактной области обеих ветвей 2 и 3 может находиться Ообразное уплотнительное кольцо, которое может плотно прилегать к обеим обращенным друг к другу контактным поверхностям 2 а и 3 а внутри области соединения. При этом такое О-образное уплотнительное кольцо может размещаться в рабочем положении разъема в радиальном направлении глубже, чем кольцевая канавка 10 в кольцеобразном желобке или т.п. Следует еще упомянуть, что кольцевая канавка 10 и пружинное кольцо 11, расположенное в ней в рабочем положении, занимает примерно 3/4 или более, например примерно 4/5 или примерно 9/10 окружности соответствующей трубчатой ветви 2 или 3, причем кольцевая канавка для упрощения может проходить по всей окружности. Таким образом получается соответствующий большой обхват с соответствующим большим фиксирующим усилием пружинного кольца 11. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Электрический штепсельный разъем угловой формы, содержащий две трубчатые ветви (2, 3),расположенные в рабочем положении разъема (1) под углом одна к другой, в одной из которых размещен изолятор с электрическими контактами, а в другой проходят провода от этих контактов для присоединения к электроприемнику или к источнику тока, причем торцевые стороны (2 а, 3 а) трубчатых ветвей (2,3), прилегающие в рабочем положении друг к другу в угловой части разъема (1), выполнены наклонными с плоскостью их прилегания, расположенной в области биссектрисы угла разъема (1), а трубчатые ветви(2, 3) соединены между собой в этом положении посредством держателя (9) с возможностью их разъединения и установки разъема (1) в нерабочее положение, отличающийся тем, что он имеет пружинное кольцо (11) и держатель (9) для него, а по меньшей мере на одной из трубчатых ветвей (2 или 3) разъема(1) по большей части ее окружности выполнена наружная кольцевая канавка (10), в которой установлено указанное кольцо (11), имеющее в своем контуре разрыв (12) и в области этого разрыва (12) два концевых элемента (13), по меньшей мере один из которых выступает за пределы той ветви (2 или 3), которая имеет кольцевую канавку (10), и предназначен для взаимодействия с держателем (9), установленным соответственно на другой трубчатой ветви (3 или 2). 2. Штепсельный разъем по п.1, отличающийся тем, что оба концевых элемента (13) пружинного кольца (11) выполнены симметричными и взаимодействуют в рабочем положении разъема (1) с держателем (9) на другой трубчатой ветви. 3. Штепсельный разъем по п.1 или 2, отличающийся тем, что оба концевых элемента (13) пружинного кольца (11) в рабочем положении разъема (1) имеют между собой меньшее расстояние, чем наибольшее поперечное сечение трубчатой ветви (2, 3) или диаметр пружинного кольца (11), и концевые элементы (13) относительно контура пружинного кольца (11) изогнуты наружу и находятся в плоскости пружинного кольца (11). 4. Штепсельный разъем по одному из пп.1-3, отличающийся тем, что концевые элементы (13) пружинного кольца (11), выступающие от кольцевой канавки одной трубчатой ветви и от пружинного кольца (11) в направлении другой трубчатой ветви, имеют между собой промежуток для вхождения в него конического распорного элемента (15) держателя (9), который находится на другой трубчатой ветви и который имеет вырез (16) для концевых элементов (13), причем конический распорный элемент (15) имеет грибовидную форму и в рабочем положении разъема (1) захватывает концевые элементы (13) пружинного кольца. 5. Штепсельный разъем по одному из пп.1-4, отличающийся тем, что концевые элементы (13) пружинного кольца (11) проходят, по меньшей мере, в отдельных областях почти параллельно друг другу и промежуток между ними больше, чем наименьший размер распорного элемента (15) держателя (9), но меньше, чем его наибольший размер. 6. Штепсельный разъем по одному из пп.1-5, отличающийся тем, что область (17) держателя (9),находящаяся под коническим распорным элементом (15), имеет ширину, которая почти соответствует-8 010717 промежутку между обоими концевыми элементами (13) пружинного кольца (11) или незначительно меньше или, в случае необходимости, немного больше. 7. Штепсельный разъем по одному из пп.1-6, отличающийся тем, что концевые элементы (13) пружинного кольца (11) в своих параллельных зонах выполнены прямыми, извилистыми или искривленными, в частности изогнутыми. 8. Штепсельный разъем по одному из предшествующих пунктов, отличающийся тем, что кольцевая канавка (10) ограничена в сторону свободного конца соответствующей трубчатой ветви (3) с помощью отдельно установленного удерживающего элемента (18), а пружинное кольцо (11) выполнено с возможностью установки на соответствующую трубчатую ветвь (3) в ее осевом направлении и в кольцевую канавку (10), еще открытую перед установкой удерживающего элемента (18). 9. Штепсельный разъем по одному из пп.1-8, отличающийся тем, что кольцевая канавка (10) имеет выемку в виде паза (19), который имеет такой размер, что пружинное кольцо (11), находящееся в кольцевой канавке (10), может быть захвачено инструментом (20). 10. Штепсельный разъем по п.9, отличающийся тем, что паз (19) простирается в одну или в обе стороны от кольцевой канавки (10). 11. Штепсельный разъем по п.9 или 10, отличающийся тем, что паз (19) находится почти напротив разрыва (12) пружинного кольца (11). 12. Штепсельный разъем по одному из пп.1-11, отличающийся тем, что поперечное сечение пружинного кольца (11) выполнено, по меньшей мере, в отдельных областях круглым и/или многоугольным,в частности прямоугольным. 13. Штепсельный разъем по п.12, отличающийся тем, что поперечное сечение пружинного кольца(11) выполнено везде одинаковым. 14. Штепсельный разъем по одному из пп.1-13, отличающийся тем, что держатель (9) имеет канавку(21), которая открыта к той трубчатой ветви, на которой расположено пружинное кольцо (11), и что эта трубчатая ветвь, имеющая пружинное кольцо (11), имеет фиксаторный выступ (22), служащий для размещения в канавке (21) держателя (9) в рабочем положении разъема (1). 15. Штепсельный разъем по одному из пп.1-14, отличающийся тем, что концевые элементы (13) пружинного кольца (11) соединены между собой в одно целое. 16. Штепсельный разъем по одному из пп.1-15, отличающийся тем, что кольцевая канавка (10) расположена в плоскости, проходящей под прямым углом к оси той трубчатой ветви, в которой выполнена эта канавка (10), а концевые элементы (13) этого пружинного кольца (11) отступают под прямым углом по отношению к оси этой трубчатой ветви эксцентрично к середине последней. 17. Штепсельный разъем по одному из пп.1-16, отличающийся тем, что кольцевая канавка (10) выполнена на трубчатой ветви (3), соединенной с опорным элементом (4), а держатель (9) для одного или двух концевых элементов (13) находится на другой трубчатой ветви (2). 18. Штепсельный разъем по одному из пп.1-16, отличающийся тем, что кольцевая канавка (10) выполнена на трубчатой ветви (2), противолежащей опорному элементу (4), а держатель для одного или двух концевых элементов (13) находится на другой трубчатой ветви (3). 19. Штепсельный разъем по одному из пп.1-18, отличающийся тем, что держатель (9) находится на трубчатой ветви в области, образующей в рабочем положении внутреннюю сторону разъема (1), и имеет меньшую ширину, чем наибольшая ширина поперечного сечения трубчатой ветви (2, 3). 20. Штепсельный разъем по одному из пп.1-19, отличающийся тем, что держатель (9) и взаимодействующие с ним в рабочем положении концевые элементы (13) пружинного кольца (11) находятся в рабочем положении разъема (1) под трубчатыми ветвями, превосходящими их по их ширине, в угловом пространстве разъема (1) и закрыты снаружи для предотвращения доступа к ним трубчатыми ветвями (2, 3). 21. Штепсельный разъем по одному из пп.1-20, отличающийся тем, что поперечное сечение трубчатых ветвей (2, 3) выполнено круглым, эллиптическим, квадратным или прямоугольным, а контур пружинного кольца (11) соответствует форме поперечного сечения трубчатой ветви. 22. Штепсельный разъем по одному из пп.1-21, отличающийся тем, что трубчатая ветвь (3) с кольцевой канавкой (10), соединенная с опорным элементом (4), имеет коаксиальный адаптер с вращающейся опорой для разъема (1), причем адаптер образует удерживающий элемент (18) и ограничивает эту кольцевую канавку (10) в одну сторону. 23. Штепсельный разъем по одному из пп.1-22, отличающийся тем, что пружинное кольцо (11) расположено на одной линии с краем кольцевой канавки (10) или утоплено в нее. 24. Штепсельный разъем по одному из пп.1-23, отличающийся тем, что обе трубчатые ветви (2, 3) в области их контакта имеют О-образное уплотнительное кольцо. 25. Штепсельный разъем по одному из пп.1-14, отличающийся тем, что в рабочем положении разъема (1) О-образное уплотнительное кольцо расположено в радиальном направлении трубчатых ветвей (2,3) в области их контакта глубже, чем кольцевая канавка (10) в радиальном направлении соответствующей трубчатой ветви. 26. Штепсельный разъем по одному из предыдущих пунктов, отличающийся тем, что кольцевая канавка (10) и пружинное кольцо (11) занимают примерно не менее 3/4, примерно 4/5 или предпочтительно-9 010717 9/10 окружности соответствующей трубчатой ветви.
