Одноразовый приёмный элемент и содержащее его устройство для курения ( варианты )
Формула / Реферат
1. Одноразовый приемный элемент для использования внутри трубки или сигаретного мундштука, предназначенный для приема дыма из камеры или области сгорания и накопления отходов из прошедшего дыма и других конечных продуктов, причем указанный приемный элемент изготовлен из керамики, металла или их комбинации, что позволяет выдерживать высокие температуры, связанные с камерой сгорания и дымом.
2. Одноразовый приемный элемент для использования внутри трубки или сигаретного мундштука, предназначенный для приема дыма из камеры или области сгорания и накопления отходов из прошедшего дыма и других конечных продуктов, причем указанный приемный элемент имеет внешнюю металлическую оболочку и внутренний керамический слой.
3. Одноразовая ловушка, расположенная между камерой сгорания и стержневым участком трубки или сигаретного мундштука, имеющая внутренний проход для дыма, внешнюю металлическую оболочку для обеспечения термостойкости и керамический сердечник, окружающий проход, который позволяет выдерживать высокие температуры и поглощать влагу и экссудат из дыма, причем во время прохождения вдоль прохода дым остывает и влага и экссудат улавливаются ловушкой.
4. Одноразовый приемный элемент для использования внутри трубки или сигаретного мундштука, предназначенный для приема дыма из камеры или области сгорания и накопления отходов из прошедшего дыма и других конечных продуктов, причем указанный приемный элемент изготовлен из дерева, которое образует угольную внутреннюю облицовку при проходе горячего дыма.
5. Одноразовый приемный элемент для использования внутри трубки или сигаретного мундштука, предназначенный для приема дыма из камеры или области сгорания и накопления отходов из прошедшего дыма и других конечных продуктов, причем указанный приемный элемент изготовлен из материала, выбранного из группы, в которую входят керамика, глина, дерево, стекло, силикон, термостойкая пластмасса, металл или их комбинации.
6. Одноразовый приемный элемент для использования внутри трубки или сигаретного мундштука, предназначенный для приема дыма из камеры или области сгорания и накопления отходов из прошедшего дыма и других конечных продуктов, причем указанный приемный элемент имеет внешнюю поверхность с одним или несколькими идущими в боковом направлении ребрами для облегчения теплообмена.
7. Одноразовый приемный элемент для использования внутри трубки или сигаретного мундштука, предназначенный для приема дыма из камеры или области сгорания и накопления отходов из прошедшего дыма и других конечных продуктов, причем указанный элемент имеет угольный фильтр, бумажный или марлевый фильтр или же другое аналогичное фильтрующее средство для удаления частиц из дыма.
8. Одноразовый приемный элемент для использования внутри трубки или сигаретного мундштука, предназначенный для приема дыма из камеры или области сгорания и накопления отходов из прошедшего дыма и других конечных продуктов, причем указанный приемный элемент имеет такую конфигурацию, которая позволяет улавливать влагу и экссудат внутри приемного элемента при проходе дыма.
9. Одноразовый приемный элемент для использования внутри трубки или сигаретного мундштука, предназначенный для приема дыма из камеры или области сгорания и для накопления отходов из прошедшего дыма и других конечных продуктов, причем указанный приемный элемент имеет проход, который позволяет дыму входить на одном конце приемного элемента или в непосредственной близости от него и выходить в непосредственной близости от другого конца приемного элемента.
10. Одноразовый приемный элемент по одному из пп.1-9, который выполнен с возможностью введения как части чашечного элемента или же он является частью стержневого участка трубки или сигаретного мундштука.
11. Одноразовый приемный элемент по одному из пп.1-10, который может быть модифицирован для соответствия применяемым трубкам и сигаретным мундштукам.
12. Одноразовый приемный элемент по одному из пп.1-9, который уплотнен резиновой или силиконовой прокладкой в месте соединения с чашечным элементом.
13. Одноразовый приемный элемент по п.12, который имеет отверстие на одном конце для приема дыма и окружающий отверстие утолщенный участок, причем к утолщенному участку прилегает прокладка, предназначенная для уплотнения соединения с чашечным элементом.
14. Одноразовый приемный элемент, выполненный в виде единого целого со стержневым участком или соединяемый с ним, предназначенный для использования внутри трубки или сигаретного мундштука, причем полученная комбинация образует единый одноразовый блок для фильтрации дыма.
15. Одноразовый приемный элемент, выполненный в виде единого целого со стержневым участком или соединяемый с ним, предназначенный для использования внутри трубки или сигаретного мундштука, причем полученная комбинация образует единый одноразовый блок для фильтрации дыма, при этом имеется фильтр внутри стержневого участка трубки или сигаретного мундштука.
16. Устройство для курения, которое содержит
чашечный элемент, имеющий камеру сгорания с выходом, образующим выпускное отверстие для дыма;
одноразовую ловушку, расположенную между камерой сгорания и стержневым участком трубки или сигаретного мундштука, имеющую внутренний проход для дыма, внешнюю металлическую оболочку для обеспечения термостойкости и керамический сердечник, окружающий проход, который позволяет выдерживать высокие температуры и поглощать влагу и экссудат из дыма, причем во время прохождения вдоль прохода дым остывает, а влага и экссудат улавливаются ловушкой,
стержневой участок, который сообщается с ловушкой; причем при использовании дым проходит из камеры сгорания через ловушку и поступает в стержневой участок.
17. Устройство по п.16, в котором ловушка образует часть чашечного элемента или часть стержневого участка.
18. Устройство по п.16, в котором ловушка имеет угольный фильтр, бумажный или марлевый фильтр или же другое аналогичное фильтрующее средство для удаления частиц из дыма.
19. Устройство по п.16, в котором стержневой участок содержит внутри фильтр из впитывающей бумаги, предназначенный для фильтрации твердых частиц из дыма.
20. Устройство по п.16, в котором чашечный элемент имеет форму обычной чашки для курительной трубки, которая выполнена с возможностью соединения с ловушкой и со стержневым участком таким образом, что образуется проход из камеры сгорания через выход к ловушке и стержневому участку.
21. Устройство по п.16, в котором чашечный элемент имеет такую конфигурацию, которая позволяет вставлять в него сигарету, при этом дым может проходить через чашечный элемент и сигаретный мундштук.
22. Устройство для курения, которое содержит
чашечный элемент, имеющий камеру сгорания с выходом, образующим выпускное отверстие для дыма;
одноразовый приемный элемент для использования внутри трубки или сигаретного мундштука, предназначенный для приема дыма из камеры или области сгорания и накопления отходов из прошедшего дыма и других конечных продуктов, который изготовлен из керамики, металла или их комбинации, чтобы выдерживать высокие температуры, связанные с камерой сгорания и дымом, причем указанный одноразовый приемный элемент приспособлен для фильтрации влаги, экссудатов и/или твердых частиц из сгоревшего продукта; и
стержневой участок, который сообщается с приемным элементом; причем при использовании дым проходит из камеры сгорания через приемный элемент и поступает в стержневой участок.
23. Устройство для курения, которое содержит
чашечный элемент, имеющий камеру сгорания с выходом, образующим выпускное отверстие для дыма;
одноразовый приемный элемент для использования внутри трубки или сигаретного мундштука, предназначенный для приема дыма из камеры или области сгорания и накопления отходов из прошедшего дыма и других конечных продуктов, который изготовлен из керамики, металла или их комбинации, чтобы выдерживать высокие температуры, связанные с камерой сгорания и дымом, причем указанный одноразовый приемный элемент главным образом служит в качестве уловителя для накопления влаги, экссудатов и/шыш твердых частиц из сгоревшего продукта; и
стержневой участок, который сообщается с приемным элементом; причем при использовании дым проходит из камеры сгорания через приемный элемент и поступает в стержневой участок.
Текст

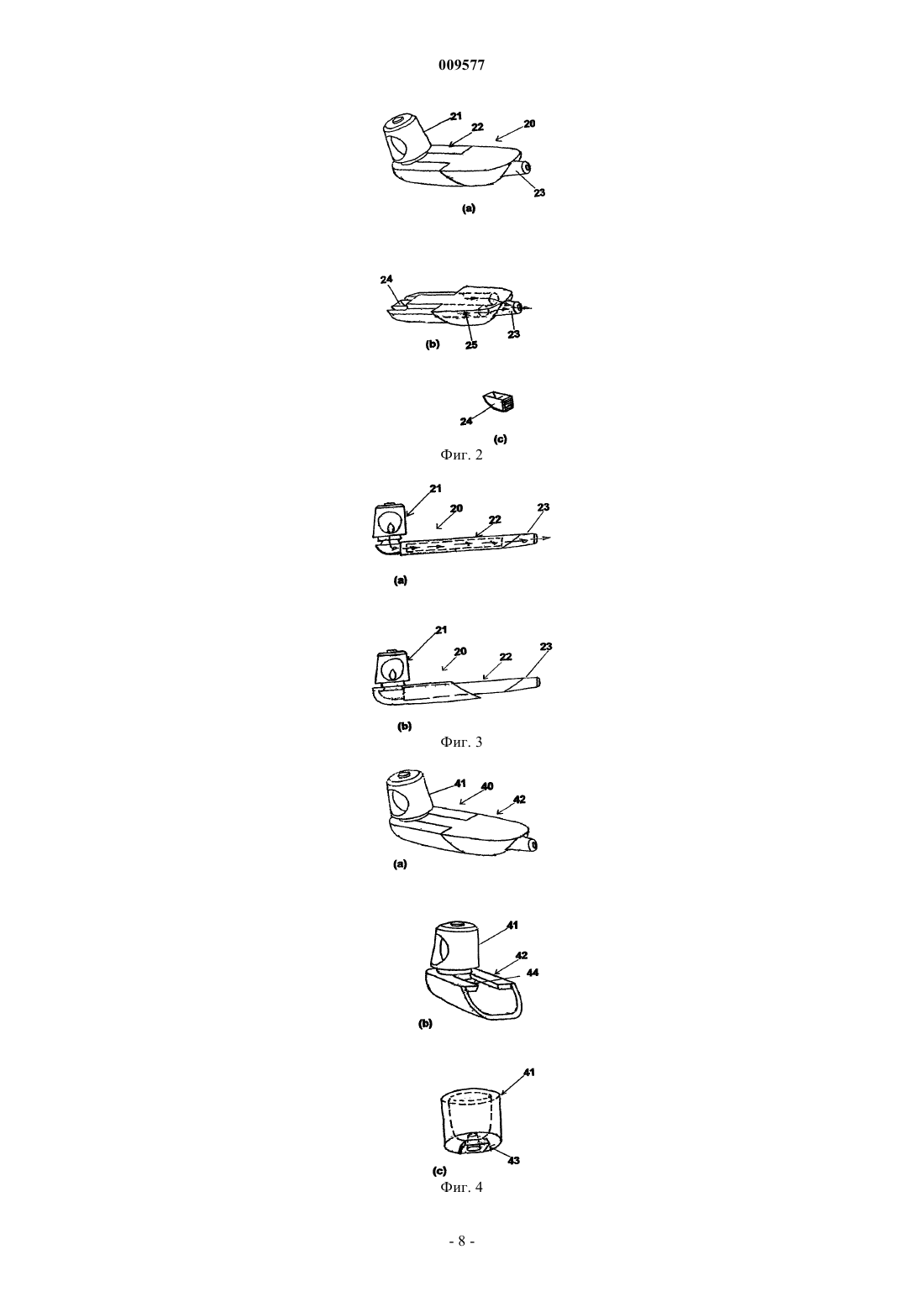

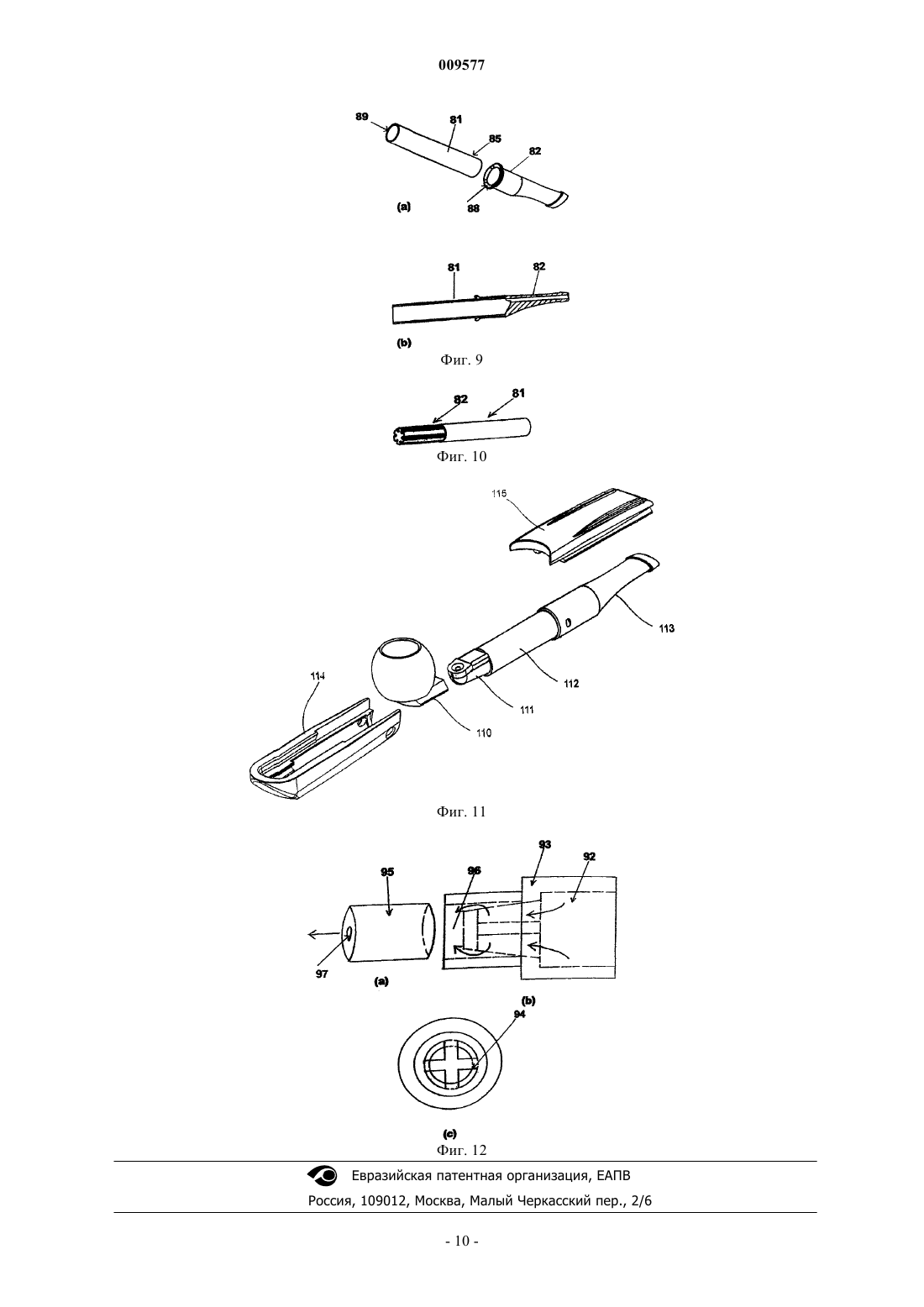

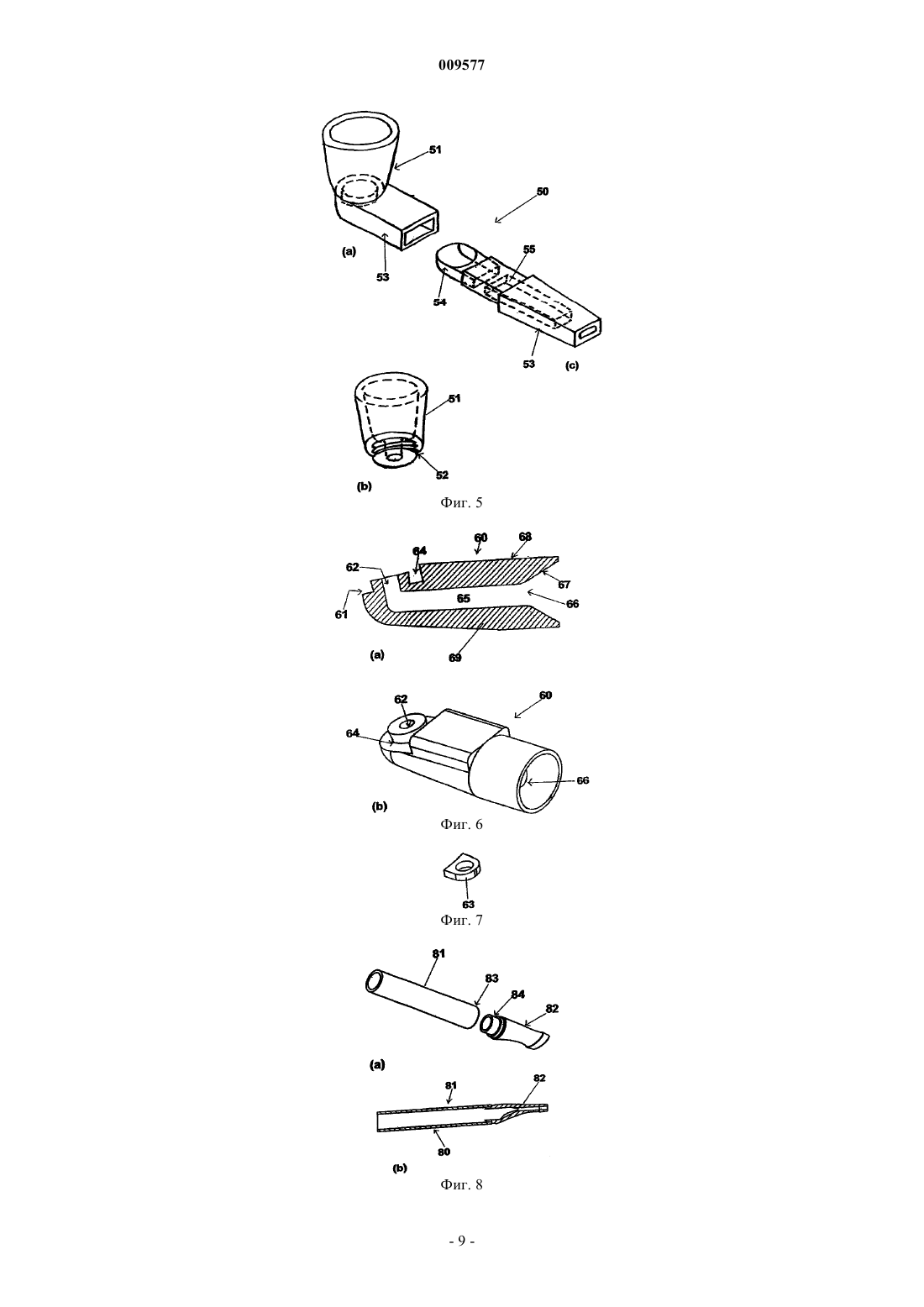

009577 Область применения изобретения Настоящее изобретение в общем имеет отношение к созданию устройств для курения. Более конкретно, настоящее изобретение имеет особое, но не исключительное отношение к созданию одноразовых принадлежностей и деталей для трубок и сигаретных мундштуков. Предпосылки к созданию изобретения При курении табака с использованием трубки, сигаретного мундштука или сигареты получают дым,который содержит никотин, влагу, смолу и другие побочные продукты горения табака. Трубка и сигаретный мундштук обычно содержат фильтр, расположенный в стержневом участке, чтобы ограничивать количество побочных продуктов горения табака, вдыхаемых курильщиком. При использовании трубки и сигаретного мундштука удлиненный стержень также содействует ограничению количества побочных продуктов горения табака, вдыхаемых курильщиком, так как дым теряет теплоту и взвешенные отходы изменяют фазу из газообразной в твердую или жидкую фазу, в результате чего они захватываются фильтром. С течением времени отходы в виде побочных продуктов забивают трубку и не позволяют дыму проходить через внутренний проход. Следовательно, трубка и сигаретный мундштук требуют проведения регулярной чистки. Чистка трубок и мундштуков является трудоемкой задачей, которую требуется производить регулярно. Более того, после чистки трубок и мундштуков обычно остается некоторая часть отходов, которые загрязняют затем дым, проходящий через стержень, и снижают удовольствие, получаемое от курения. Кроме того, область, которая непосредственно сообщается с выходом камеры сгорания, часто обгорает в результате воздействия высокой температуры дыма, что снижает способность этой области фильтровать дым. В конце концов, трубку или мундштук приходится заменять из-за повреждения области,смежной с камерой сгорания. Эти проблемы являются источником неудовлетворенности курильщиков, так как эффективность фильтрации дыма снижается. Когда фильтрация с течением времени ухудшается, это может нанести вред здоровью курильщика. Кроме того, необходимость проведения регулярной чистки трубок и мундштуков перед тем, как курильщик получит удовольствие от курения, часто отвращает курильщиков от использования таких устройств для курения. Задачей настоящего изобретения является создание альтернативного фильтрующего средства для курения, которое позволяет решить, по меньшей мере частично, одну или несколько из указанных выше проблем. Краткое изложение изобретения В соответствии с первым широким аспектом настоящего изобретения предлагается одноразовый приемный элемент для использования внутри трубки или сигаретного мундштука, предназначенный для приема дыма из камеры или области сгорания и накопления отходов из прошедшего дыма и других конечных продуктов. Одноразовый приемный элемент для использования внутри трубки или сигаретного мундштука,предназначенный для приема дыма из камеры или области сгорания и накопления отходов из прошедшего дыма и других конечных продуктов, преимущественно изготовлен из керамики, металла или их комбинации, чтобы выдерживать высокие температуры, связанные с камерой сгорания и дымом. В соответствии с предпочтительным вариантом одноразовый приемный элемент имеет по меньшей мере один внутренний керамический слой для поглощения влаги и некоторых экссудатов. В соответствии с альтернативным вариантом одноразовый стержень (приемный элемент) изготовлен из дерева, причем угольный внутренний слой образуется после обгорания дерева за счет прохождения горячего дыма. Предпочтительный приемный элемент может быть изготовлен из любого подходящего материала,выбранного из группы, в которую входят керамика, глина, дерево, стекло, силикон, термостойкая пластмасса, металл или их комбинации. В соответствии с другим аспектом настоящего изобретения предлагается одноразовый приемный элемент для использования внутри трубки или сигаретного мундштука, и имеющий угольный фильтр,бумажный или марлевый фильтр или же другое аналогичное фильтрующее средство для удаления частиц из дымы. В качестве других материалов для изготовления фильтра можно привести фильтрующие материалы, пробковую древесину, кристаллы силикагеля, волокнистый материал, угольные таблетки и бумажный абсорбент. В соответствии с другим вариантом одноразовый приемный элемент имеет такую конфигурацию,которая позволяет улавливать влагу и экссудат внутри приемного элемента при помощи отделителя (ловушки, уловителя) жидкости, установленного внутри канала (прохода), через который дым проходит из камеры сгорания в стержень. Приемный элемент преимущественно имеет такую конфигурацию, которая позволяет сопротивляться его сгоранию за счет приложенных высоких температур и горячей золы, образующейся из продукта горения. Приемный элемент преимущественно изготовлен из термостойких материалов, предотвращающих сгорание приемного элемента за счет высоких температур, связанных с камерой сгорания и дымом, и горячей золы, образующейся из продукта горения. В соответствии с предпочтительным вариантом при-1 009577 емный элемент имеет внешнюю металлическую оболочку и внутренний керамический слой. Приемный элемент преимущественно имеет канал, который позволяет дыму входить на одном конце приемного элемента или в непосредственной близости от него и выходить на другом конце приемного элемента. В соответствии с предпочтительным вариантом приемный элемент имеет такую конфигурацию, в которой его внешняя поверхность облегчает теплообмен. В соответствии с одной из предпочтительных конфигураций внешняя поверхность приемного элемента имеет одно или несколько идущих в боковом направлении ребер. В соответствии с одной из предпочтительных конфигураций внешняя поверхность приемного элемента является удлиненной и может содержать идущие в боковом направлении ребра. Способность понижения температуры дыма, проходящего через приемный элемент, увеличивает количество отходов, охлаждаемых в твердую или жидкую форму, которые может улавливать приемный элемент. В соответствии с другой из предпочтительных конфигураций одноразовый приемный элемент содержит внешнюю оболочку и внутренний слой. Внешняя оболочка и внутренний слой преимущественно изготовлены из различных материалов или из аналогичных материалов, но с различными пропорциями компонентов, чтобы облегчить теплообмен. Одноразовый приемный элемент может быть вставлен как часть чашечного элемента, или же он является частью стержневого участка трубки или сигаретного мундштука. Одноразовый приемный элемент преимущественно герметично соединен с чашечным элементом за счет использования любого подходящего средства уплотнения. В соответствии с предпочтительным вариантом герметичное соединение одноразового приемного элемента с чашечным элементом обеспечено за счет резиновой или силиконовой прокладки. В соответствии еще с одним предпочтительным вариантом одноразовый приемный элемент имеет отверстие на одном конце для приема дыма и утолщенный участок, окружающий отверстие, причем к утолщенному участку прилегает прокладка, предназначенная для уплотнения соединения с чашечным элементом. Одноразовый приемный элемент может быть модифицирован для соответствия применяемым трубкам и сигаретным мундштукам. В соответствии с другим широким аспектом настоящего изобретения предлагается одноразовый приемный элемент, выполненный в виде единого целого со стержневым участком или соединяемый с ним, предназначенный для использования внутри трубки или сигаретного мундштука, причем полученная комбинация образует единый одноразовый блок для фильтрации дыма. Указанный приемный элемент и/или указанный стержневой участок преимущественно содержит фильтрующее средство. Фильтрующее средство преимущественно содержит фильтр внутри стержневого участка для трубки или сигаретного мундштука. Фильтрующее средство преимущественно содержит фильтр и кожух для фильтра. В соответствии еще с одним аспектом настоящего изобретения предлагается устройство для курения, которое содержит чашечный элемент, имеющий камеру сгорания с выходом, образующим выпускное отверстие для дыма; одноразовый приемный элемент, который сообщается с выходом камеры сгорания, причем указанный приемный элемент приспособлен для накопления отходов из прошедшего дыма и других конечных продуктов, полученных из продукта горения в камере сгорания; стержневой участок, который сообщается с приемным элементом, причем при использовании дым проходит из камеры сгорания через приемный элемент и поступает в стержневой участок. Указанный одноразовый приемный элемент преимущественно служит в качестве уловителя для накопления влаги, экссудатов и/или твердых частиц из сгоревшего продукта. Указанный одноразовый приемный элемент преимущественно содержит керамику, металл или их комбинации, позволяющие выдерживать высокие температуры, связанные с камерой сгорания и дымом. В соответствии с одним из предпочтительных вариантов одноразовый приемный элемент имеет по меньшей мере один внутренний керамический слой для поглощения влаги и некоторых экссудатов. В соответствии с другими вариантами одноразовый приемный элемент имеет угольный фильтр, бумажный или марлевый фильтр или же другое аналогичное фильтрующее средство для удаления частиц из дыма. В соответствии с другим вариантом одноразовый приемный элемент имеет такую конфигурацию,которая позволяет улавливать влагу и экссудат внутри приемного элемента при помощи отделителя жидкости, установленного внутри канала, через который дым проходит из камеры сгорания в стержень. Приемный элемент преимущественно имеет такую конфигурацию, которая позволяет сопротивляться его сгоранию за счет приложенных высоких температур и горячей золы, образующейся из продукта горения. Приемный элемент преимущественно изготовлен из термостойких материалов, предотвращающих сгорание приемного элемента за счет высоких температур, связанных с камерой сгорания и дымом, и горячей золы, образующейся из продукта горения. В соответствии с предпочтительным вариантом приемный элемент имеет внешнюю металлическую оболочку и внутренний керамический слой. В соответствии с предпочтительным вариантом приемный элемент имеет проход, который позволяет дыму входить на одном конце приемного элемента или в непосредственной близости от него и выходить в непосредственной близости от другого конца приемного элемента. Одноразовый приемный элемент может быть выполнен с возможностью введения (вставки) как-2 009577 части чашечного элемента. Альтернативно, одноразовый приемный элемент может быть частью стержневого участка. В соответствии с одной из предпочтительных конфигураций приемный элемент имеет такую конфигурацию (форму), в которой его внешняя поверхность облегчает теплообмен. В соответствии с предпочтительным вариантом внешняя поверхность приемного элемента имеет одно или несколько идущих в боковом направлении ребер. В соответствии с одной из предпочтительных конфигураций внешняя поверхность приемного элемента является удлиненной и может содержать идущие в боковом направлении ребра. Способность понижения температуры дыма, проходящего через приемный элемент, увеличивает количество отходов, охлаждаемых в твердую или жидкую форму, которые может улавливать приемный элемент. Чашечный элемент, приемный элемент и стержневой участок могут быть выполнены в виде единого одноразового блока. Преимущественно, устройство выполнено в виде сборки компонентов. Предпочтительнее, что устройство содержит чашку, стержневой участок и крышку, одноразовую ловушку (shanktrap, стержневая, корпусная, хвостовая ловушка) и фильтр. Ловушка и фильтр могут быть образованы в виде единого блока или в виде отдельных компонентов. Под продуктом следует понимать табак и любое другое вещество, которое подходит для курения. Устройство может также содержать поглощающее фильтрующее средство, находящееся внутри одноразового приемного элемента. В соответствии с предпочтительным вариантом устройство содержит фильтр из впитывающей ацетатной бумаги внутри одноразового приемного элемента. Альтернативно или дополнительно, стержневой участок может содержать подходящее фильтрующее средство. Стержневой участок преимущественно имеет вставляемый в рот мундштук, из которого курильщик может вдыхать дым. Внутри стержневого участка преимущественно имеется фильтр из впитывающей бумаги, предназначенный для фильтрации твердых частиц из дыма. Фильтр из впитывающей бумаги преимущественно является удлиненным и имеет гофрированную внешнюю поверхность, позволяющую получить увеличенную площадь поверхности для задач фильтрации. Фильтр из впитывающей бумаги преимущественно является съемным, что позволяет производить его удаление или чистку устройства. Фильтр из впитывающей бумаги преимущественно является одноразовым. Участок мундштука может содержать фильтрующее средство для дополнительной фильтрации дыма. Чашечный элемент преимущественно имеет форму чашки обычной курительной трубки, которая может быть соединена с приемным элементом и со стержневым участком таким образом, что образуется проход из камеры сгорания через выход приемного элемента и стержневой участок. В соответствии с другим вариантом чашечный элемент преимущественно имеет такую форму, которая позволяет вставлять в него продукт для курения в виде палочки, такой как не имеющую фильтра сигарету. В этом случае устройство служит в качестве сигаретного мундштука, и, несмотря на то, что продукт может гореть вне чашечного элемента, дым все же проходит через чашечный элемент. В соответствии с другим аспектом настоящего изобретения предлагается устройство для курения,которое содержит чашечный элемент, имеющий камеру сгорания с выходом, образующим выпускное отверстие для дыма; одноразовый приемный элемент для использования внутри трубки или сигаретного мундштука,предназначенный для приема дыма из камеры или области сгорания и накопления отходов из прошедшего дыма и других конечных продуктов, который изготовлен из керамики, металла или их комбинации,чтобы выдерживать высокие температуры, связанные с камерой сгорания и дымом, причем указанный одноразовый приемный элемент приспособлен для фильтрации влаги, экссудатов и/или твердых частиц из сгоревшего продукта; и стержневой участок, который сообщается с приемным элементом; причем при использовании дым проходит из камеры сгорания через приемный элемент и поступает в стержневой участок. В соответствии с другим аспектом настоящего изобретения предлагается устройство для курения,которое содержит чашечный элемент, имеющий камеру сгорания с выходом, образующим выпускное отверстие для дыма; одноразовый приемный элемент для использования внутри трубки или сигаретного мундштука,предназначенный для приема дыма из камеры или области сгорания и накопления отходов из прошедшего дыма и других конечных продуктов, который изготовлен из керамики, металла или их комбинации,чтобы выдерживать высокие температуры, связанные с камерой сгорания и дымом, причем указанный одноразовый приемный элемент, главным образом, служит в качестве ловушки для накопления влаги,экссудатов и/или твердых частиц из сгоревшего продукта; и стержневой участок, который сообщается с приемным элементом; причем при использовании дым проходит из камеры сгорания через приемный элемент и поступает в стержневой участок. В соответствии с другим аспектом настоящего изобретения предлагается устройство для курения,которое содержит чашечный элемент, имеющий камеру сгорания с выходом, образующим выпускное отверстие для дыма; одноразовый приемный элемент для использования внутри трубки или сигаретного мундштука,предназначенный для приема дыма из камеры или области сгорания и накопления отходов из прошедше-3 009577 го дыма и других конечных продуктов, который изготовлен из керамики, металла или их комбинации,чтобы выдерживать высокие температуры, связанные с камерой сгорания и дымом, причем указанный одноразовый приемный элемент, главным образом, служит в качестве ловушки для накопления влаги,экссудатов и/или твердых частиц из сгоревшего продукта; и стержневой участок, который сообщается с приемным элементом; причем при использовании дым проходит из камеры сгорания через приемный элемент и поступает в стержневой участок; при этом устройство периодически разбирают и собирают с заменой приемного элемента. В соответствии с другим аспектом настоящего изобретения предлагается комплект запасных деталей для указанного устройства для курения, который содержит один или несколько приемных элементов. Этот комплект может также содержать один или несколько фильтров и/или один или несколько чашечных элементов. Указанные ранее и другие характеристики изобретения будут более ясны из последующего детального описания, данного в качестве примера, не имеющего ограничительного характера и приведенного со ссылкой на сопроводительные чертежи. Краткое описание чертежей На фиг. 1 схематично показан первый вариант устройства для курения, в котором на фиг. 1(a) показаны стержень и чашка, на фиг. 1(b) показан кожух для фильтра и на фиг. 1(с) показана ловушка. На фиг. 2 схематично показан второй вариант устройства для курения, где на фиг. 2(а) показано устройство в сборе, на фиг. 2(b) показан кожух для фильтра и на фиг. 2(с) показана ловушка. На фиг. 3 показан альтернативный второй вариант устройства для курения, где на фиг. 3(а) и (b) показано устройство в сборе. На фиг. 4 показан третий вариант устройства для курения, в котором чашка является сменной и где на фиг. 4(а) показано устройство в сборе, на фиг. 4(b) показаны стержень и чашка и на фиг. 4(с) показана чашка. На фиг. 5 показан четвертый вариант устройства для курения, в котором чашка может быть ввинчена в стержень, причем на фиг. 5(а) показана чашка, прикрепленная к стержню, на фиг. 5(b) показана собственно чашка, а на фиг. 5(с) показан кожух для фильтра. На фиг. 6(а) и (b) схематично показан другой вариант изобретения, где можно видеть ловушку. На фиг. 7 схематично показана прокладка для ловушки. На фиг. 8(а) и (b) схематично показаны кожух для фильтра и мундштук. На фиг. 9(а) и (b) схематично показаны кожух для фильтра и мундштук. На фиг. 10 схематично показан кожух для фильтра с бумажным фильтром. На фиг. 11 показан в разобранном виде пятый вариант устройства. На фиг. 12 схематично показана ловушка для сигаретного мундштука, где на фиг. 12(а) показан колпачок, на фиг. 12(b) показан участок фильтра, а на фиг. 12(с) показан вид с торца участка фильтра. Подробное описание предпочтительных вариантов изобретения На фиг. 1 показано разобранное устройство для курения, которое содержит приемный элемент в виде ловушки 11, кожух 12 для фильтра с мундштуком 13, стержень (черенок) 14 и чашку (чашу) 15. Ловушку 11 прикрепляют к кожуху 12 для фильтра на противоположном конце от мундштука 13. Кожух 12 для фильтра имеет ацетатный бумажный фильтр 16 (показанный пунктиром), помещаемый внутри кожуха 12. Кожух 12 для фильтра с ловушкой 11 в собранном состоянии образует узел фильтра, устанавливаемый внутри стержня 14. Чашку 15 прикрепляют к стержню 14. В собранном состоянии устройства камера сгорания чашки 15 сообщается с ловушкой 11 и с кожухом 12 для фильтра. Дым из камеры сгорания проходит в ловушку 11, когда курильщик желает сделать затяжку через мундштук 13, а затем дым проходит через бумажный ацетатный фильтр 16, находящийся внутри кожуха 12 для фильтра, и вдыхается курильщиком. Ловушка 11 имеет такую конфигурацию, которая позволяет собирать (задерживать) влагу, смолу и другие конечные продукты, но позволяет также дыму проходить через поры 18 на дистальном конце 19 ловушки 11. Ацетатный бумажный фильтр 16 служит для дополнительной фильтрации частиц из дыма ранее его вдыхания курильщиком. Когда дым выходит из камеры сгорания, он охлаждается и некоторые отходы преобразуются в порошковую или жидкую форму. Некоторая часть порошковых и жидких отходов задерживается в ловушке 11. Ловушка 11 и ацетатный бумажный фильтр 16 являются одноразовыми и легко могут быть заменены, соответственно, на новые ловушку и фильтр. Ловушка 11 преимущественно изготовлена из такого металла, как латунь или алюминий, с внутренней керамической облицовкой. На фиг. 2 и 3 показан второй вариант устройства для курения 20. Устройство для курения 20 имеет чашку 21, стержень 22, мундштук 23 и ловушку 24. Стержень 22 содержит два бумажных фильтра 25(показанные пунктиром). Показанное на фиг. 2 и 3 устройство очень похоже на устройство, показанное на фиг. 1, за исключением того, что в устройстве 20 кожух для фильтра является частью стержня 22. На фиг. 4 показано устройство для курения 40, в котором чашка 41 может быть снята и заменена на новую путем зацепления (соединения) со стержнем 42 и перемещения со скольжением по стержню в заданное положение. Чашка 41 имеет элементы 43 вхождения в зацепление, имеющие наклонные стороны для скольжения вдоль канала 44 внутри стержня 42. На фиг. 5 показан в разобранном виде еще один вариант устройства для курения 50, в котором чаш-4 009577 ка 51 является съемной и крепится при помощи резьбы 52. Чашка 51 может быть прикреплена к стержню 53 при помощи дополняющей резьбы в стержне 53. Устройство для курения 50 имеет фильтрующее средство, которое содержит ловушку 54 и бумажный фильтр 55. На фиг. 6 показан предпочтительный вариант ловушки 60. Ловушка 60 изготовлена из керамического материала, способного поглощать влагу и другие конечные продукты дыма. Ловушка 60 имеет чашечный конец 61, приспособленный для введения в чашку (не показана). Чашечный конец 61 имеет отверстие 62, которое после сборки устройства сообщается с чашкой и с выходом (не показан) камеры сгорания. Для герметичного соединения ловушки 60 с чашкой резиновую прокладку 63 (фиг. 7) устанавливают вдоль периметра отверстия 62 внутри окружающего углубленного участка 64. Отверстие 62 является входом во внутренний проход 65. Проход 65 имеет выпуск 66 на противоположном от отверстия 62 конце. Выпуск 66 имеет участок 67 широкой горловины, позволяющий устанавливать в заданное положение бумажный фильтр внутри трубки или сигаретного мундштука. Ловушка 60 имеет внешнюю металлическую оболочку 68 для обеспечения термостойкости и запрессованный в нее керамический сердечник 69, позволяющий выдерживать высокие температуры и поглощать влагу и другие жидкие и газообразные конечные продукты. Стержень 80, показанный на фиг. 8 и 9, имеет кожух 81 для фильтра и мундштук 82. Вариант, показанный на фиг. 8, содержит мундштук 82, имеющий утопленный (имеющий меньший диаметр) конец 84,который вставляют в конец 83 кожуха. Альтернативно, мундштук 82 может надеваться с фрикционной посадкой сверху на конец 85 кожуха 81 (как это показано на фиг. 9). Внутри кожуха для фильтра 81 установлен ацетатный бумажный фильтр 82, который имеет, главным образом, цилиндрическую форму с гофрированной наружной поверхностью 88 (фиг. 10), чтобы получить увеличенную площадь поверхности для фильтрации дыма. Ловушку 60, главным образом, вставляют в конец 89 кожуха 81 для фильтра, который противоположен мундштуку 82. Ловушку 60 затем соединяют с чашкой (не показана). После этого кожух 81 для фильтра при помощи фрикционной посадки соединяют с чашкой, в результате чего ловушка 60 устанавливается в рабочее положение. После использования или когда трубка требует чистки, ловушку 60 и фильтр 82 заменяют и использованные части выбрасывают. Указанным образом поддерживается эффективная фильтрация и за счет использования заменяемых частей исключается неприятная чистка. На фиг. 11 показан еще один вариант устройства для курения, который содержит чашку 110, ловушку 111, кожух 112 для фильтра, имеющий мундштук 113, стержень 114 и крышку 115 стержня. Еще в одном варианте устройства, показанном на фиг. 12, ловушка 90 может быть вставлена (и повторно вставлена) в сигаретный мундштук (не показан). Ловушка 90 имеет U-образную чашку 92 для вставки сигареты в таком положении, что дым может втягиваться через сигарету и ловушку 90, когда курильщик затягивается. Несмотря на то, что, по меньшей мере, начальное горение и не происходит в чашке 92, чашка 92 позволяет удерживать сигарету и позволяет втягивать дым через мундштук. В месте соединения с сигаретным мундштуком ловушка 90 имеет участок фильтрации 93 в виде керамической сетки 94, через которую проходит дым, выходящий затем через закрывающий колпачок 95, который устанавливают поверх сетки 94. Закрывающий колпачок 95 имеет расположенное по центру отверстие 97. Дым проходит поверх керамических поверхностей сетки 94, которая фильтрует влагу и газообразные конечные продукты и затем накапливает их в камере 96, образованной при помощи колпачка 95 и сетки 94. Собранный дым охлаждается во время прохождения до камеры 96, и некоторые конечные продукты дыма превращаются в жидкую фазу и твердые частицы, которые улавливаются в камере 96. Только (чистый) дым выходит из отверстия 97 в колпачке 95. Затем дым проходит через наконечник 98 сигаретного мундштука 91. Введение ловушки в сигаретный мундштук создает средство фильтрации дыма от сигареты без использования обычного сигаретного фильтра. Более того, ловушка является разовой и может быть заменена на новую, когда необходимо произвести чистку устройства для курения. Преимуществом предложенного варианта ловушки является то, что она является, главным образом,термостойкой, может поглощать влагу и другие конечные продукты дыма, а в некоторых вариантах захватывать жидкие отходы и порошковые конечные продукты, причем она является разовой, что исключает необходимость в чистке трубок и мундштуков. За счет этого может поддерживаться эффективная фильтрация дыма без связанных с чисткой проблем. Более того, может быть обеспечено эффективное использование табака. За счет использования ловушки для сигаретного мундштука может быть выкурена вся сигарета целиком, что приводит к экономии денег и меньшему расходу табака. Более того, нет необходимости в использовании собственно сигаретного фильтра. Несмотря на то, что был описан предпочтительный вариант осуществления изобретения, совершенно ясно, что он приведен только в качестве примера и в него специалистами в данной области могут быть внесены изменения и дополнения, которые не выходят за рамки формулы изобретения.-5 009577 ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Одноразовый приемный элемент для использования внутри трубки или сигаретного мундштука,предназначенный для приема дыма из камеры или области сгорания и накопления отходов из прошедшего дыма и других конечных продуктов, причем указанный приемный элемент изготовлен из керамики,металла или их комбинации, что позволяет выдерживать высокие температуры, связанные с камерой сгорания и дымом. 2. Одноразовый приемный элемент для использования внутри трубки или сигаретного мундштука,предназначенный для приема дыма из камеры или области сгорания и накопления отходов из прошедшего дыма и других конечных продуктов, причем указанный приемный элемент имеет внешнюю металлическую оболочку и внутренний керамический слой. 3. Одноразовая ловушка, расположенная между камерой сгорания и стержневым участком трубки или сигаретного мундштука, имеющая внутренний проход для дыма, внешнюю металлическую оболочку для обеспечения термостойкости и керамический сердечник, окружающий проход, который позволяет выдерживать высокие температуры и поглощать влагу и экссудат из дыма, причем во время прохождения вдоль прохода дым остывает и влага и экссудат улавливаются ловушкой. 4. Одноразовый приемный элемент для использования внутри трубки или сигаретного мундштука,предназначенный для приема дыма из камеры или области сгорания и накопления отходов из прошедшего дыма и других конечных продуктов, причем указанный приемный элемент изготовлен из дерева, которое образует угольную внутреннюю облицовку при проходе горячего дыма. 5. Одноразовый приемный элемент для использования внутри трубки или сигаретного мундштука,предназначенный для приема дыма из камеры или области сгорания и накопления отходов из прошедшего дыма и других конечных продуктов, причем указанный приемный элемент изготовлен из материала,выбранного из группы, в которую входят керамика, глина, дерево, стекло, силикон, термостойкая пластмасса, металл или их комбинации. 6. Одноразовый приемный элемент для использования внутри трубки или сигаретного мундштука,предназначенный для приема дыма из камеры или области сгорания и накопления отходов из прошедшего дыма и других конечных продуктов, причем указанный приемный элемент имеет внешнюю поверхность с одним или несколькими идущими в боковом направлении ребрами для облегчения теплообмена. 7. Одноразовый приемный элемент для использования внутри трубки или сигаретного мундштука,предназначенный для приема дыма из камеры или области сгорания и накопления отходов из прошедшего дыма и других конечных продуктов, причем указанный элемент имеет угольный фильтр, бумажный или марлевый фильтр или же другое аналогичное фильтрующее средство для удаления частиц из дыма. 8. Одноразовый приемный элемент для использования внутри трубки или сигаретного мундштука,предназначенный для приема дыма из камеры или области сгорания и накопления отходов из прошедшего дыма и других конечных продуктов, причем указанный приемный элемент имеет такую конфигурацию, которая позволяет улавливать влагу и экссудат внутри приемного элемента при проходе дыма. 9. Одноразовый приемный элемент для использования внутри трубки или сигаретного мундштука,предназначенный для приема дыма из камеры или области сгорания и для накопления отходов из прошедшего дыма и других конечных продуктов, причем указанный приемный элемент имеет проход, который позволяет дыму входить на одном конце приемного элемента или в непосредственной близости от него и выходить в непосредственной близости от другого конца приемного элемента. 10. Одноразовый приемный элемент по одному из пп.1-9, который выполнен с возможностью введения как части чашечного элемента или же он является частью стержневого участка трубки или сигаретного мундштука. 11. Одноразовый приемный элемент по одному из пп.1-10, который может быть модифицирован для соответствия применяемым трубкам и сигаретным мундштукам. 12. Одноразовый приемный элемент по одному из пп.1-9, который уплотнен резиновой или силиконовой прокладкой в месте соединения с чашечным элементом. 13. Одноразовый приемный элемент по п.12, который имеет отверстие на одном конце для приема дыма и окружающий отверстие утолщенный участок, причем к утолщенному участку прилегает прокладка, предназначенная для уплотнения соединения с чашечным элементом. 14. Одноразовый приемный элемент, выполненный в виде единого целого со стержневым участком или соединяемый с ним, предназначенный для использования внутри трубки или сигаретного мундштука, причем полученная комбинация образует единый одноразовый блок для фильтрации дыма. 15. Одноразовый приемный элемент, выполненный в виде единого целого со стержневым участком или соединяемый с ним, предназначенный для использования внутри трубки или сигаретного мундштука, причем полученная комбинация образует единый одноразовый блок для фильтрации дыма, при этом имеется фильтр внутри стержневого участка трубки или сигаретного мундштука. 16. Устройство для курения, которое содержит чашечный элемент, имеющий камеру сгорания с выходом, образующим выпускное отверстие для дыма; одноразовую ловушку, расположенную между камерой сгорания и стержневым участком трубки-6 009577 или сигаретного мундштука, имеющую внутренний проход для дыма, внешнюю металлическую оболочку для обеспечения термостойкости и керамический сердечник, окружающий проход, который позволяет выдерживать высокие температуры и поглощать влагу и экссудат из дыма, причем во время прохождения вдоль прохода дым остывает, а влага и экссудат улавливаются ловушкой,стержневой участок, который сообщается с ловушкой; причем при использовании дым проходит из камеры сгорания через ловушку и поступает в стержневой участок. 17. Устройство по п.16, в котором ловушка образует часть чашечного элемента или часть стержневого участка. 18. Устройство по п.16, в котором ловушка имеет угольный фильтр, бумажный или марлевый фильтр или же другое аналогичное фильтрующее средство для удаления частиц из дыма. 19. Устройство по п.16, в котором стержневой участок содержит внутри фильтр из впитывающей бумаги, предназначенный для фильтрации твердых частиц из дыма. 20. Устройство по п.16, в котором чашечный элемент имеет форму обычной чашки для курительной трубки, которая выполнена с возможностью соединения с ловушкой и со стержневым участком таким образом, что образуется проход из камеры сгорания через выход к ловушке и стержневому участку. 21. Устройство по п.16, в котором чашечный элемент имеет такую конфигурацию, которая позволяет вставлять в него сигарету, при этом дым может проходить через чашечный элемент и сигаретный мундштук. 22. Устройство для курения, которое содержит чашечный элемент, имеющий камеру сгорания с выходом, образующим выпускное отверстие для дыма; одноразовый приемный элемент для использования внутри трубки или сигаретного мундштука,предназначенный для приема дыма из камеры или области сгорания и накопления отходов из прошедшего дыма и других конечных продуктов, который изготовлен из керамики, металла или их комбинации,чтобы выдерживать высокие температуры, связанные с камерой сгорания и дымом, причем указанный одноразовый приемный элемент приспособлен для фильтрации влаги, экссудатов и/или твердых частиц из сгоревшего продукта; и стержневой участок, который сообщается с приемным элементом; причем при использовании дым проходит из камеры сгорания через приемный элемент и поступает в стержневой участок. 23. Устройство для курения, которое содержит чашечный элемент, имеющий камеру сгорания с выходом, образующим выпускное отверстие для дыма; одноразовый приемный элемент для использования внутри трубки или сигаретного мундштука,предназначенный для приема дыма из камеры или области сгорания и накопления отходов из прошедшего дыма и других конечных продуктов, который изготовлен из керамики, металла или их комбинации,чтобы выдерживать высокие температуры, связанные с камерой сгорания и дымом, причем указанный одноразовый приемный элемент главным образом служит в качестве уловителя для накопления влаги,экссудатов и/или твердых частиц из сгоревшего продукта; и стержневой участок, который сообщается с приемным элементом; причем при использовании дым проходит из камеры сгорания через приемный элемент и поступает в стержневой участок.
МПК / Метки
МПК: A24F 7/04
Метки: устройство, варианты, элемент, приёмный, содержащее, курения, одноразовый
