Система пуска ракеты с полезной нагрузкой

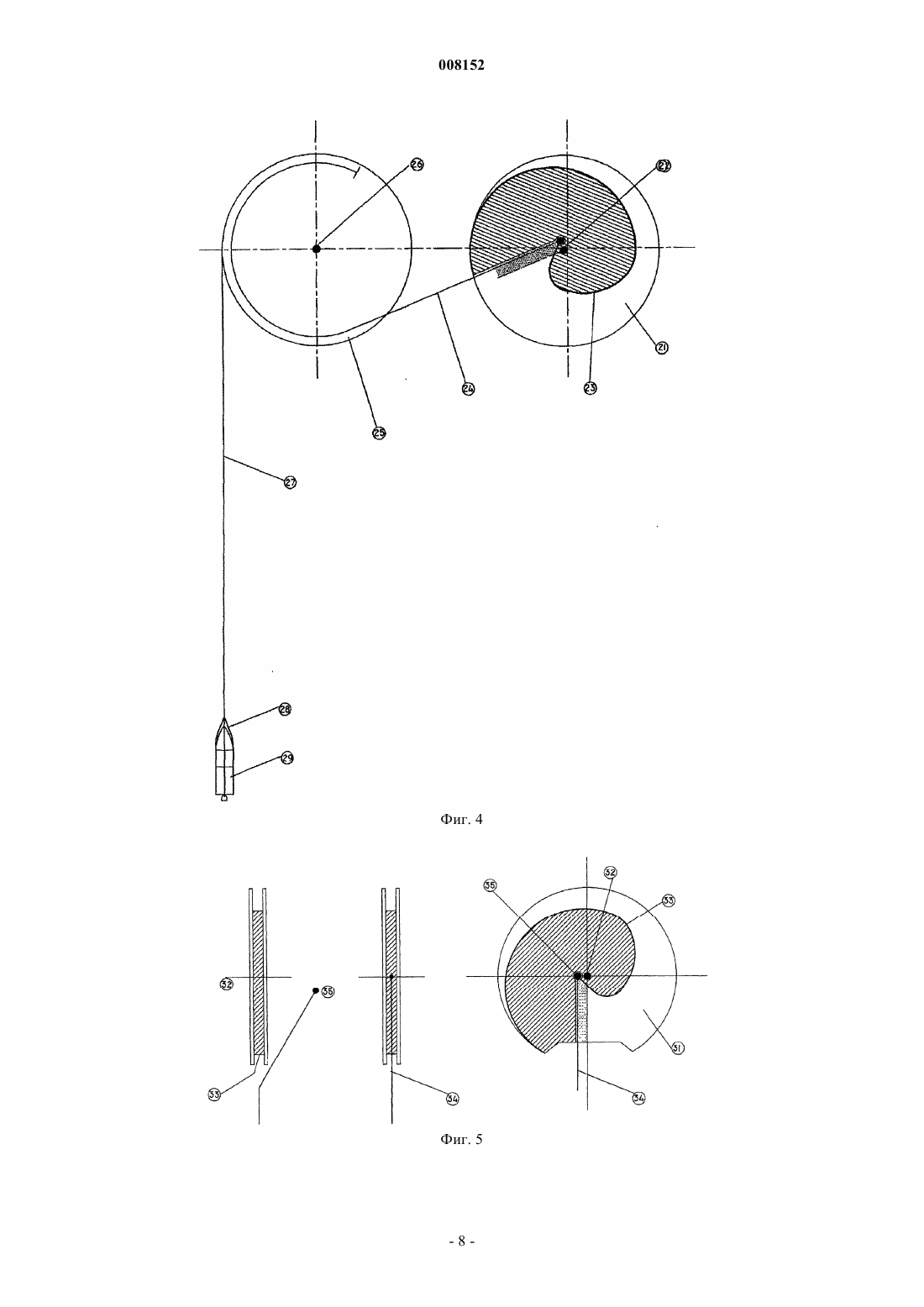

008152 Настоящее изобретение относится к системе пуска ракеты с полезной нагрузкой, предназначенной для ускорения, т.е. разгона ракеты, которая несет или не несет полезную нагрузку. Настоящее изобретение позволяет, в частности, но не исключительно, снизить стоимость пуска. В международной заявке на патент WO 0162534 описана система разгона, содержащая маховик, который может вращаться на оси, трос, часть которого имеет разъемное соединение с нагрузкой, а удаленная оконечная часть которого может входить в зацепление с вращающимся маховиком. Маховик имеет поверхность для размещения той части троса, которая удалена от оконечной части троса, и эта поверхность имеет искривленный профиль, радиальный размер которого постепенно увеличивается от указанной оси в дугообразном направлении от указанной оси. После того как удаленная оконечная часть троса входит в зацепление с маховиком, она затем закрепляется вблизи центра маховика, и трос наматывается вдоль искривленного профиля, обеспечивая разгон нагрузки. Эта система разгона является хорошим техническим решением для обеспечения разгона большой нагрузки с соблюдением равномерного ускорения и может применяться для разгона самолета с целью достижения взлетной скорости. Однако в описании этой системы разгона не приводится описание практического способа разгона ракеты, которая может быть прикреплена к тросу, учитывая то, что верхняя часть ракеты обычно содержит конический кожух более легкой конструкции и иногда полезную нагрузку, например спутник для дистанционного зондирования. Настоящая система пуска ракеты с полезной нагрузкой предназначена для ускорения, т.е. разгона ракеты. Согласно настоящему изобретению система пуска ракеты с полезной нагрузкой, содержащая трос,оконечная часть которого имеет разъемное соединение с ракетой, вращающийся элемент, приспособленный для вращения на оси и приводные средства для введения в зацепление с возможностью расцепления вращающегося элемента с целью обеспечения вращения вращающегося элемента на оси, отличается тем,что вращающийся элемент имеет поверхность для размещения той части троса, которая удалена от указанной оконечной части, и эта поверхность имеет искривленный профиль, радиальный размер которого постепенно увеличивается в дугообразном направлении от указанной оси. Имеются также средства для введения в зацепление указанной удаленной оконечной части троса с вращающимся элементом во время его вращения, т.е. для обеспечения сцепления с ним. Система также содержит некоторое количество средств передачи на удаленной оконечной части троса, которые служат для передачи усилия тяги от троса к ракете в соответствующих местах конструкции ракеты во время ускорения. Ниже дается описание изобретения со ссылкой на прилагаемые чертежи на примере одного варианта осуществления настоящего изобретения. На фиг. 1 показан схематический вид в перспективе системы пуска ракеты с полезной нагрузкой в самом начале разгона согласно предпочтительному примеру осуществления изобретения; на фиг. 2 - схематический вид в перспективе системы пуска ракеты с полезной нагрузкой в конце разгона согласно предпочтительному примеру осуществления изобретения; на фиг. 3 - схематический вид в перспективе системы пуска ракеты с полезной нагрузкой через короткий промежуток времени после разгона согласно предпочтительному примеру осуществления изобретения; на фиг. 4 - схематический вид в перспективе системы пуска ракеты с полезной нагрузкой в самом начале разгона согласно другому примеру осуществления изобретения; на фиг. 5 - схематический вид в перспективе вращающегося элемента в самом начале разгона; на фиг. 6 - схематический вид в перспективе вращающегося элемента в конце разгона; на фиг.7 - схематический вид в перспективе ракеты и средств передачи во время разгона; на фиг. 8 - схематический вид в перспективе внутренней конструкции ракеты и средств передачи во время разгона. На фиг. 1, 2 и 3 показан схематический вид системы (10) пуска ракеты с полезной нагрузкой согласно примеру осуществления настоящего изобретения, содержащей вращающийся элемент - маховик(11), установленный с возможностью вращения на оси (12) и приводимый во вращение на оси (12) при помощи источника энергии (на чертежах не показан), воздействующего на маховик (11). Маховик (11) имеет поверхность (13) для размещения троса (14). Поверхность (13), если смотреть в осевом направлении по оси (12), имеет искривленную конфигурацию, профиль которой, простирающийся продольно поверхности (13) и в радиальном направлении от оси (12), постепенно повышается от оси (12) в дугообразном направлении от этой оси (12). Некоторое количество средств передачи (15) предусмотрено на другом конце троса (14). Средства передачи (15) сконструированы таким образом, чтобы они могли передавать усилие тяги от троса к ракете (16) в соответствующих местах конструкции ракеты во время ее ускорения. На фиг. 8 приведен пример конструкции средств передачи и те места конструкции ракеты, где эти средства могут передавать усилие тяги от троса к ракете. Предусмотрены средства (на фигуре не показаны) для проталкивания оконечной части троса к маховику (11) в осевом направлении маховика (11) таким образом, чтобы дальний конец троса (14), который находится на некотором расстоянии от ракеты(16), закреплялся вблизи центра маховика (11), а оконечная часть троса (14) располагалась на профильной поверхности (13). В пусковом положении оконечная часть троса (14) удерживается в стороне от профильной поверхности (13) маховика (11). Затем начинает работать источник энергии, приводя во вращение маховик (11). Когда энергия вращения становится достаточной для того, чтобы обеспечить разгон средств передачи(15) и ракеты (16), указанные средства приводятся в действие для проталкивания дальнего конца троса(14) в направлении к маховику (11), чтобы дальний конец троса (14), который находится на расстоянии от ракеты (16), закрепился вблизи центра маховика (11), а оконечная часть троса (14) расположилась на профильной поверхности (13). За счет действия, оказываемого профилем поверхности (13), трос (14) тянет средства передачи (15) и ракету (16) по направлению к маховику (11), сначала с малой скоростью, а затем с постепенно увеличивающееся скоростью по мере того, как увеличивается радиальное расстояние профиля поверхности (13) от оси (12). На фиг. 4 показан схематический вид системы пуска (20) ракеты с полезной нагрузкой для разгона ракеты согласно примеру осуществления настоящего изобретения. Система содержит маховик (21), установленный с возможностью вращения на оси (22) и приводимый во вращение на оси (22) при помощи источника энергии, действующего на маховик (21). Маховик (21) имеет поверхность (23) для размещения троса (24). Эта поверхность (23), если смотреть в осевом направлении по оси (22), имеет искривленную конфигурацию, профиль которой, простираясь продольно поверхности (23) и в радиальном направлении от оси (22), постепенно возрастает от оси (22) в дугообразном направлении от оси (22). Другая оконечная часть троса (24) поворачивается на дополнительном вращающемся элементе (25), который приспособлен для вращения на второй оси (26). Второй трос (27) прикреплен одной своей оконечной частью к дополнительному вращающемуся элементу (25) и подсоединен другой своей оконечной частью к ракете (29). Предусмотрены средства (не показано) для проталкивания оконечной части троса (24) к маховику (21) в осевом направлении маховика (21). В пусковом положении оконечная часть троса (27), удаленная от дополнительного вращающегося элемента (25), подсоединена к средствам передачи (28), в то время как дальний конец троса (24) удерживается в стороне от профильной поверхности (23) маховика (21), затем начинает работать источник энергии, приводя во вращение маховик (21). Когда энергия вращения становится достаточной для того, чтобы обеспечить разгон средств передачи (28) и ракеты (29), начинают работать указанные средства для проталкивания удаленного конца троса (24) к маховику (21) таким образом, чтобы оконечная часть троса (24), удаленная от дополнительного вращающегося элемента (25), закрепилась вблизи центра маховика (21), а удаленный конец троса (24) расположился на профильной поверхности (23). Схема расположения такова, что дополнительный вращающийся элемент (25) имеет более легкую конструкцию, чем маховик (21), и может быть расположен таким образом, чтобы можно было разместить кабель (27) по его длине более легко, чем в случае профильной поверхности (23). На фиг. 5 и 6 показан схематический вид системы (30), принцип работы которой такой же, как системы, показанной на фиг. 1, 2 и 3. На чертежах не показаны источник энергии ракеты и средства передачи. Дальний конец троса (33) снабжен шаром (35). Трос (34), который до сих пор удерживался в стороне от маховика (31), вращающегося на оси (32), теперь проталкивается указанными средствами для введения в зацепление в осевом направлении к маховику (31) таким образом, чтобы шар (35) расположился в пространстве, предусмотренном в маховике (31), вблизи центра маховика (31). Шар (35) при этом закрепляется на вращающемся маховике (31) и с его помощью тянет трос (34). По мере того, как маховик (31) продолжает свое вращение, трос (34) располагается на поверхности(33) с искривленным профилем, осуществляя разгон ракеты. На фиг. 6 показан вращающийся маховик (31), находящийся в конечном положении во время работы системы пуска; маховик (31) поворачивается на один с четвертью оборота полного вращения, трос(34) наматывается на поверхность (33) с искривленным профилем, и разгон заканчивается. Ракета затем продолжает полет по своей траектории, а маховик (31) продолжает свое вращение, сохраняя свою энергию вращения. На фиг. 7 показан схематический вид в перспективе ракеты (16, 29) и средств передачи (15, 28),прикрепленных к тросу (14, 24) во время разгона. На фиг. 8 показан вид ракеты обычной конструкции, которая в данном конкретном примере, состоит из двух ступеней и содержит два двигателя, работающих на жидком кислороде и жидком водороде; первую ступень, содержащую двигатель первой ступени, топливный бак с жидким водородом (Н), топливный бак с жидким кислородом (О), а также вторую ступень, содержащую двигатель второй ступени,топливный бак с жидким водородом (Н) и топливный бак с жидким кислородом (О). Ракета также содержит полезную нагрузку, такую как спутник дистанционного зондирования, а также конический кожух в верхней части, который закрывает и защищает полезную нагрузку и обеспечивает хорошие аэродинамические характеристики ракеты. На фигуре показаны два средства передачи из нескольких средств передачи, которые передают усилие тяги от троса к ракете в тех местах, которые в данном конкретном примере находятся после первой ступени и после второй ступени ракеты.-2 008152 Преимущества системы пуска ракеты с полезной нагрузкой Средства передачи могут передавать усилие тяги от троса к ракете в соответствующих местах конструкции ракеты. Эта система пуска с полезной нагрузкой может применяться для ракет любого типа, но возможно, в частности, применять эту систему для ракет обычной конструкции. Ракета обычной конструкции, показанная на фиг. 8, позволяет осуществить наиболее эффективное применение в большинстве случаев. Средства передачи передают тягу ракете в том месте, которое находится за передней частью ракеты. Ракета начинает полет по своей траектории со значительной скоростью. Так как в начале пуска ракете придается значительная энергия, может быть применена ракета меньших размеров, которая несет меньшее количество топлива и приводится в движение двигателем первой ступени меньших размеров. Это позволяет упростить и сделать более эффективной конструкцию ракеты, а также позволяет, например, выбрать те виды топлива, которые обладают самым высоким импульсом (включения двигателя) и которые являются более дорогими при их производстве, так как они применяются в меньшем количестве. Все это позволяет повысить эффективность работы системы и значительно снизить стоимость пуска. Недостатки системы пуска ракеты с полезной нагрузкой Конический кожух на верхней части ракеты и конструкция ракеты испытывают воздействие более высоких нагрузок вследствие значительной скорости в низких, плотных слоях атмосферы. Однако конический кожух и ракета могут быть эффективно усилены благодаря их соответствующей геометрической форме. Существуют различные предпочтительные варианты системы пуска ракеты с полезной нагрузкой согласно различным примерам осуществления изобретения. Так, например, система пуска ракеты с полезной нагрузкой может также содержать средства для отсоединения троса (14, 24) от средств передачи (15, 28). Согласно другому конкретному варианту системы пуска ракеты с полезной нагрузкой эти средства содержат пиротехническое устройство. Согласно одному конкретному примеру осуществления изобретения система пуска ракеты с полезной нагрузкой может также содержать датчики, позволяющие определить прохождение ракетой некоторой выбранной точки, а также эта система может приводить в действие средства для отсоединения троса(14, 24) от средств передачи (15, 26). Эти датчики могут находиться на системе или на земле. Вместе с системой пуска ракеты с полезной нагрузкой может также применяться шахта; маховик находится в верхней части шахты, а ракета находится в пусковом положении вблизи нижней части шахты. Или же маховик может находиться на верхней части сооружения, а ракета - в пусковом положении на земле или в нижней части шахты, расположенной под сооружением. Вместе с системой пуска ракеты с полезной нагрузкой может применяться сооружение, расположенное в некотором объеме жидкости, такой как вода, и которое обеспечивает достаточное пространство для движения ракеты внутри этого сооружения во время разгона. Это сооружение может быть расположено в наиболее подходящем месте и на наиболее подходящей широте. Согласно еще одному конкретному примеру осуществления изобретения система пуска ракеты с полезной нагрузкой содержит средства передачи, которые не сопровождают полет ракеты, ракета продолжает полет по своей траектории сама по себе, как показано на фиг. 3. Согласно этому примеру осуществления изобретения средства передачи выполнены таким образом,чтобы они могли отделяться от ракеты через некоторое время после разгона. Согласно другому примеру осуществления изобретения средства передачи прикрепляются к ракете в некоторых местах ракеты, а также предусмотрены средства для отсоединения этих средств передачи. Согласно другому примеру осуществления изобретения средства для отсоединения средств передачи от ракеты содержат пиротехническое устройство. Согласно конкретному примеру осуществления изобретения система пуска ракеты с полезной нагрузкой может также содержать датчики, позволяющие определять прохождение ракетой некоторой выбранной точки, а также эта система может приводить в действие средства для отсоединения средств передачи от ракеты. Эти датчики могут находиться на системе или на земле. Для отделения средств передачи от ракеты может быть предусмотрена аэродинамическая конструкция. Поток воздуха, образуемый движением ракеты во время разгона или после разгона, создает аэродинамическое усилие, воздействующее на эту аэродинамическую конструкцию, что позволяет отделить средства передачи от ракеты. Согласно конкретному примеру осуществления изобретения средства передачи могут быть выполнены таким образом, чтобы они включали в себя наружную часть конструкции ракеты так, чтобы это не приводило к значительному увеличению размеров конструкции ракеты в этом месте, учитывая боковое давление, создаваемое при разгоне. Для улавливания средств передачи после разгона может применяться сетка, размещенная вблизи земли, или парашют. Под ракетой может быть предусмотрено пустое пространство для того, чтобы в нем скапливались отходящие газы при запуске двигателя первой ступени в тот момент, когда ракета находится в самом начале разгона.-3 008152 Могут быть предусмотрены средства для удерживания ракеты на месте в самом начале разгона в тот момент, когда происходит запуск двигателя первой ступени. Согласно еще одному конкретному примеру осуществления изобретения вблизи системы пуска ракеты с полезной нагрузкой могут быть предусмотрены топливные цистерны, находящиеся снаружи, что позволяет облегчить работу системы. Согласно конкретному примеру осуществления изобретения введение в зацепление оконечной части троса с вращающимся маховиком может осуществлять оператор, который проталкивает эту оконечную часть троса по направлению к маховику. Между приводными средствами и маховиком может быть предусмотрена муфта. В принципе отсутствует необходимость в запуске двигателя первой ступени путем зажигания в начале разгона; запуск двигателя первой ступени путем зажигания может быть осуществлен в любое время во время разгона или после разгона. Согласно одному конкретному примеру осуществления изобретения система пуска ракеты с полезной нагрузкой, как показано на фиг. 5 и 6, содержит шар на конце троса, с помощью которого трос закрепляется в центре маховика; согласно другому примеру осуществления изобретения в системе пуска ракеты с полезной нагрузкой конец троса имеет такую форму, которая позволяет закреплять его при помощи некоторого количества выступов, находящихся на расстоянии друг от друга и расположенных вблизи центра маховика. Согласно конкретному примеру осуществления изобретения в системе пуска ракеты с полезной нагрузкой предусмотрены средства для извлечения троса из маховика при вращении маховика. Эти средства позволяют, в частности, но не исключительно, быстро подготовить трос и маховик для другой операции. Определения Под термином трос может подразумеваться цепь. Цепь может применяться вместо троса. Под термином ракета может подразумеваться любое устройство, приводимое в действие реактивным двигателем. Указанная конструкция может содержать хвостовое оперение, крыло, руль управления, кабину с экипажем или без экипажа, а также колесо или лыжу для приземления или любое сочетание этих элементов; под термином реактивный двигатель подразумевается любой двигатель, в котором используется химическое топливо или химическое топливо в смеси с воздухом и происходит его выброс в сторону от двигателя для создания реактивной тяги. Под термином реактивный двигатель подразумевается также любой двигатель, осуществляющий выброс любого вещества в сторону от двигателя путем использования электричества или ядерной энергии. Под термином полезная нагрузка подразумевается любая система управления, предназначенная для управления полетом ракеты по ее траектории, любая электронная система, предназначенная для зондирования или установления связи или фотографирования или любая система, которая запускается в космическое пространство, такая как искусственный спутник. Словосочетание передняя часть ракеты означает ту часть ракеты, которая является передней по отношению к направлению движения ракеты. Словосочетание позади передней части ракеты означает то место ракеты, которое находится позади передней части ракеты по отношению к направлению движения ракеты. Это означает, что по отношению к направлению движения ракеты имеется в виду следующая очередность частей ракеты: сначала передняя часть, затем часть, находящаяся за передней частью, и затем задняя часть ракеты. Словосочетание место после первой ступени означает ту часть первой ступени, которая наиболее удалена от передней части ракеты. Словосочетание место после второй ступени означает ту часть второй ступени, которая наиболее удалена от передней части ракеты. Пояснительное примечание В системе пуска ракеты с полезной нагрузкой, показанной на всех чертежах и рассматриваемой согласно конкретным примерам осуществления настоящего изобретения, соответствующие места конструкции, где средства передачи передают усилие тяги от троса к ракете, находятся позади передней части ракеты. Это означает, что средства передачи передают усилие тяги от троса к ракете в тех местах на ракете, которые находятся в конце передней части ракеты. Согласно этим конкретным примерам осуществления настоящего изобретения средства передачи имеют жесткие металлические конструкции, простирающиеся от конца троса до задней части ракеты. Они имеют такую форму, чтобы не создавать препятствия для передней части ракеты, как показано на фиг. 7 и 8. В тех местах, где происходит передача усилия тяги от троса к ракете, эти металлические конструкции имеют такую форму, чтобы на конструкциях образовывалась удлиненная часть, располагающаяся непосредственно под той частью ракеты, которая испытывает воздействие этого усилия тяги. В этих примерах данные средства передачи не прикрепляются к ракете. Указанные удлиненные части имеют форму крюка, и они остаются прикрепленными к ракете, пока осуществляется передача усилия тяги от троса к ракете, что происходит благодаря их особой форме. Согласно этим конкретным примерам осуществления изобретения, которые проиллюстрированы на всех чертежах, ракета разгоняется по вер-4 008152 тикали, а средства передачи отделяются от ракеты, как только прекращается передача усилия тяги от троса к ракете. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Система пуска ракеты с полезной нагрузкой, содержащая трос (14), оконечная часть которого имеет разъемное соединение с ракетой (16), вращающийся элемент (11), установленный с возможностью вращения на оси (12), и приводные средства для обеспечения сцепления с возможностью расцепления с вращающимся элементом (11) и для обеспечения вращения вращающегося элемента (11) на оси (12), при этом вращающийся элемент (11) имеет поверхность (13) для размещения части троса (14), удаленной от ракеты (16), а поверхность (13) имеет искривленный профиль, радиальный размер которого постепенно увеличивается от указанной оси (12) в дугообразном направлении от указанной оси (12), средства для введения в зацепление части указанного троса (14), удаленной от ракеты (16), с вращающимся элементом(11), причем вращение указанного элемента (11) обеспечено таким образом, чтобы часть указанного троса (14), удаленная от ракеты (16), находилась на указанной поверхности (13), в то время как оконечная часть указанного троса (14), удаленная от ракеты (16), закреплена в том месте на вращающемся элементе(11), которое находится вблизи центра вращающегося элемента (11), характеризующаяся тем, что между тросом (14) и ракетой (16) предусмотрены средства передачи (15), приспособленные для передачи усилия тяги от троса (14) к ракете (16), при этом усилие тяги троса (14) приложено к ракете (16) в нескольких местах, причем по меньшей мере одно из указанных средств передачи (15) выполнено с возможностью передачи усилия тяги к ракете (16) в местах, находящихся на некотором расстоянии от того конкретного места, которое находится, преимущественно, спереди передней части ракеты (16), а по меньшей мере одно из указанных средств передачи (15) выполнено с возможностью передачи усилия тяги к ракете(16) в том месте, которое находится на ракете (16) на некотором расстоянии от основания ракеты (16). 2. Система пуска ракеты с полезной нагрузкой, содержащая трос (27), оконечная часть которого имеет разъемное соединение с ракетой (29), вращающийся элемент (21), установленный с возможностью вращения на оси (22), и приводные средства для обеспечения сцепления с возможностью расцепления с вращающимся элементом (21) и для обеспечения вращения вращающегося элемента (21) на оси (22), дополнительный вращающийся элемент (25), установленный с возможностью вращения на второй оси (21),оконечную часть указанного троса (27), удаленную от ракеты (29), прикрепленную к дополнительному вращающемуся элементу (25), и второй трос (24), оконечная часть которого прикреплена к дополнительному вращающемуся элементу (25), при этом вращающийся элемент (21) имеет поверхность (23) для размещения части указанного троса (20), удаленной от дополнительного вращающегося элемента (25),при этом поверхность (23) имеет искривленный профиль, радиальный размер которого постепенно увеличивается от указанной оси (22) в дугообразном направлении от указанной оси (22), средства для сцепления части указанного троса (24), удаленной от дополнительного вращающегося элемента (25), с указанным вращающимся элементом (21), причем указанный вращающийся элемент (21) выполнен с возможностью вращения таким образом, что часть указанного троса (24), удаленная от указанного дополнительного вращающегося элемента (25), размещена на указанной поверхности (23), в то время как оконечная часть указанного троса (24), удаленная от дополнительного вращающегося элемента (25), закреплена вблизи центра вращающегося элемента (21), характеризующаяся тем, что между тросом (27) и ракетой(29) предусмотрены средства передачи (28), приспособленные для передачи усилия тяги от троса (27) к ракете (16), при этом усилие тяги троса (27) прилагается к ракете (29) в нескольких местах, причем по меньшей мере одно из указанных средств передачи (28) выполнено с возможностью передачи указанного усилия тяги к ракете (29) в местах, находящихся на некотором расстоянии от того конкретного места,которое находится, преимущественно, спереди передней части ракеты (29), а по меньшей мере одно из указанных средств передачи (28) выполнено с возможностью передачи усилия тяги к ракете (29) в том месте, которое находится на ракете (29) на некотором расстоянии от основания ракеты (29). 3. Система пуска ракеты по любому из пп.1 или 2, характеризующаяся тем, что средства передачи(15, 28) выполнены с возможностью передачи усилия тяги от троса (14, 27) к ракете (16, 29), по меньшей мере, в том месте, которое находится позади первой ступени ракеты (16, 29). 4. Система пуска ракеты по любому из пп.1-3, характеризующаяся тем, что средства передачи (15,28) выполнены с возможностью передачи усилия тяги от троса (14, 27) к ракете (16, 29), по меньшей мере, в том месте, которое находится позади второй ступени ракеты (16, 29). 5. Система пуска ракеты по любому из пп.1-4, характеризующаяся тем, что средства передачи (15,28) выполнены с возможностью передачи усилия тяги от троса (14, 27) к ракете (16, 29), по меньшей мере, в том месте, которое находится позади полезной нагрузки, которую несет на себе ракета (16, 29). 6. Система пуска ракеты по любому из пп.1-5, характеризующаяся тем, что в ней предусмотрены средства для отсоединения троса (14, 27) от указанных средств передачи (15, 28). 7. Система пуска ракеты по любому из пп.1-6, характеризующаяся тем, что средства для отсоединения троса (14, 27) содержат пиротехническое устройство.-5 008152 8. Система пуска ракеты по любому из пп.1-7, характеризующаяся тем, что ракета (16, 29) содержит по меньшей мере одно такое место на своей конструкции, где указанные средства передачи (15, 28) могут осуществлять передачу усилия тяги от троса (14, 27) к ракете (16, 29). 9. Система пуска ракеты по любому из пп.1-8, характеризующаяся тем, что ракета (16, 29) содержит такие места на своей конструкции, где указанные средства передачи прикреплены к ракете (16, 29). 10. Система пуска ракеты по любому из пп.1-9, характеризующаяся тем, что она снабжена средствами для отделения указанных средств передачи. 11. Система пуска ракеты по любому из пп.1-10, характеризующаяся тем, что средства для отделения средств передачи (15, 28) от ракеты (16, 29) содержат пиротехническое устройство. 12. Система пуска ракеты по любому из пп.1-11, характеризующаяся тем, что она снабжена средствами для перемещения указанных средств передачи (15, 28) в сторону от ракеты (16, 29) таким образом,чтобы ракета (16, 29) могла беспрепятственно продолжать полет по своей траектории. 13. Система пуска ракеты по п.12, характеризующаяся тем, что средства для перемещения средств передачи (15, 28) содержат аэродинамическую конструкцию, размещенную на указанных средствах передачи (15, 28).
