Защитный знак

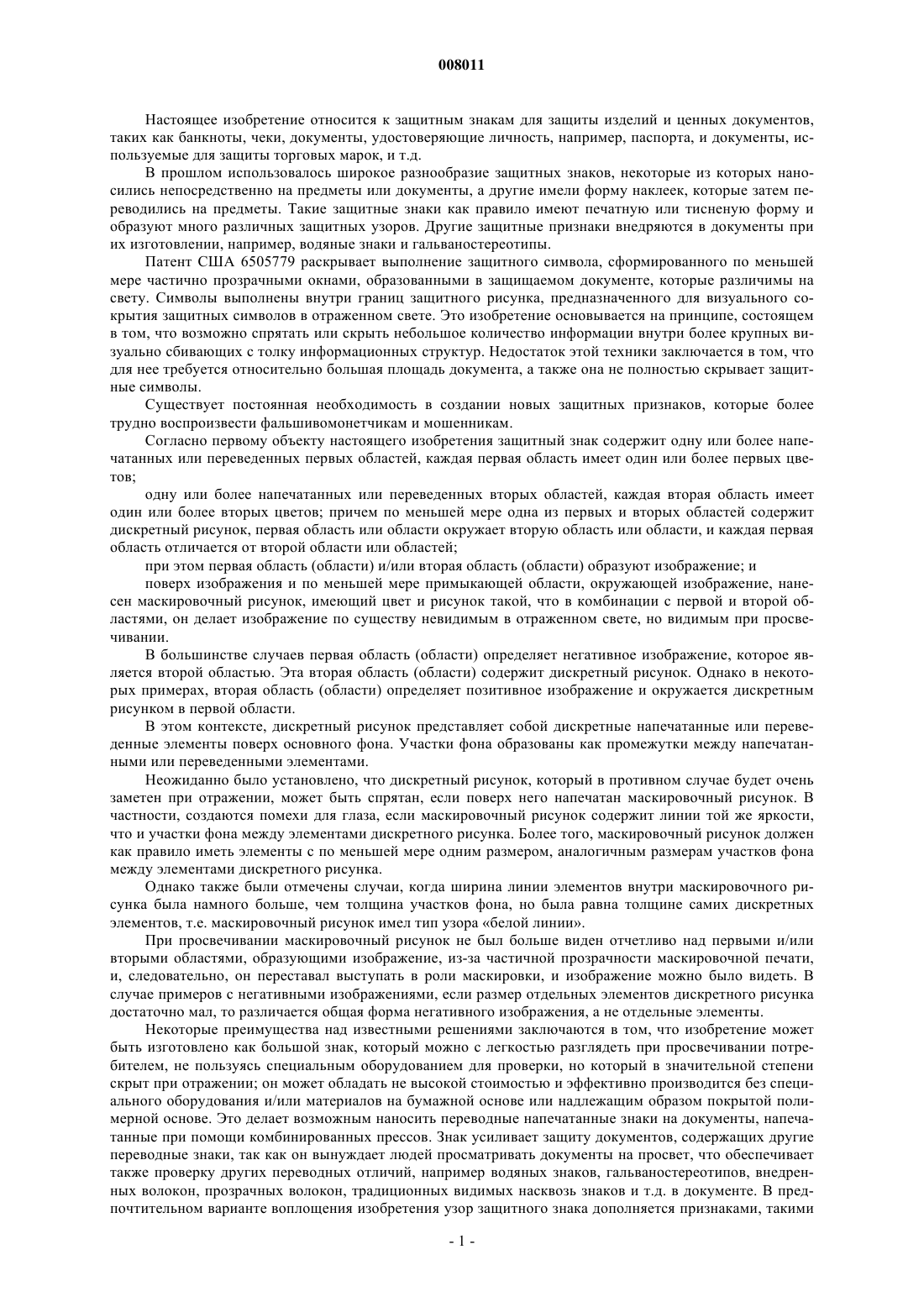

008011 Настоящее изобретение относится к защитным знакам для защиты изделий и ценных документов,таких как банкноты, чеки, документы, удостоверяющие личность, например, паспорта, и документы, используемые для защиты торговых марок, и т.д. В прошлом использовалось широкое разнообразие защитных знаков, некоторые из которых наносились непосредственно на предметы или документы, а другие имели форму наклеек, которые затем переводились на предметы. Такие защитные знаки как правило имеют печатную или тисненую форму и образуют много различных защитных узоров. Другие защитные признаки внедряются в документы при их изготовлении, например, водяные знаки и гальваностереотипы. Патент США 6505779 раскрывает выполнение защитного символа, сформированного по меньшей мере частично прозрачными окнами, образованными в защищаемом документе, которые различимы на свету. Символы выполнены внутри границ защитного рисунка, предназначенного для визуального сокрытия защитных символов в отраженном свете. Это изобретение основывается на принципе, состоящем в том, что возможно спрятать или скрыть небольшое количество информации внутри более крупных визуально сбивающих с толку информационных структур. Недостаток этой техники заключается в том, что для нее требуется относительно большая площадь документа, а также она не полностью скрывает защитные символы. Существует постоянная необходимость в создании новых защитных признаков, которые более трудно воспроизвести фальшивомонетчикам и мошенникам. Согласно первому объекту настоящего изобретения защитный знак содержит одну или более напечатанных или переведенных первых областей, каждая первая область имеет один или более первых цветов; одну или более напечатанных или переведенных вторых областей, каждая вторая область имеет один или более вторых цветов; причем по меньшей мере одна из первых и вторых областей содержит дискретный рисунок, первая область или области окружает вторую область или области, и каждая первая область отличается от второй области или областей; при этом первая область (области) и/или вторая область (области) образуют изображение; и поверх изображения и по меньшей мере примыкающей области, окружающей изображение, нанесен маскировочный рисунок, имеющий цвет и рисунок такой, что в комбинации с первой и второй областями, он делает изображение по существу невидимым в отраженном свете, но видимым при просвечивании. В большинстве случаев первая область (области) определяет негативное изображение, которое является второй областью. Эта вторая область (области) содержит дискретный рисунок. Однако в некоторых примерах, вторая область (области) определяет позитивное изображение и окружается дискретным рисунком в первой области. В этом контексте, дискретный рисунок представляет собой дискретные напечатанные или переведенные элементы поверх основного фона. Участки фона образованы как промежутки между напечатанными или переведенными элементами. Неожиданно было установлено, что дискретный рисунок, который в противном случае будет очень заметен при отражении, может быть спрятан, если поверх него напечатан маскировочный рисунок. В частности, создаются помехи для глаза, если маскировочный рисунок содержит линии той же яркости,что и участки фона между элементами дискретного рисунка. Более того, маскировочный рисунок должен как правило иметь элементы с по меньшей мере одним размером, аналогичным размерам участков фона между элементами дискретного рисунка. Однако также были отмечены случаи, когда ширина линии элементов внутри маскировочного рисунка была намного больше, чем толщина участков фона, но была равна толщине самих дискретных элементов, т.е. маскировочный рисунок имел тип узора белой линии. При просвечивании маскировочный рисунок не был больше виден отчетливо над первыми и/или вторыми областями, образующими изображение, из-за частичной прозрачности маскировочной печати,и, следовательно, он переставал выступать в роли маскировки, и изображение можно было видеть. В случае примеров с негативными изображениями, если размер отдельных элементов дискретного рисунка достаточно мал, то различается общая форма негативного изображения, а не отдельные элементы. Некоторые преимущества над известными решениями заключаются в том, что изобретение может быть изготовлено как большой знак, который можно с легкостью разглядеть при просвечивании потребителем, не пользуясь специальным оборудованием для проверки, но который в значительной степени скрыт при отражении; он может обладать не высокой стоимостью и эффективно производится без специального оборудования и/или материалов на бумажной основе или надлежащим образом покрытой полимерной основе. Это делает возможным наносить переводные напечатанные знаки на документы, напечатанные при помощи комбинированных прессов. Знак усиливает защиту документов, содержащих другие переводные знаки, так как он вынуждает людей просматривать документы на просвет, что обеспечивает также проверку других переводных отличий, например водяных знаков, гальваностереотипов, внедренных волокон, прозрачных волокон, традиционных видимых насквозь знаков и т.д. в документе. В предпочтительном варианте воплощения изобретения узор защитного знака дополняется признаками, такими-1 008011 как гальваностереотипы и видимые насквозь знаки и т.д., например, при просвечивании появляется яблоко как внутри знака, так и внутри гальваностереотипа. Такой знак сложнее подделать, по сравнению с известными знаками, и его нельзя воспроизвести при помощи цветного копирования или настольных издательских средств (DTP) и его нельзя легко разделить на компоненты с тем, чтобы подделать его при помощи фотографического или линейного отделения и техники печати. Предпочтительно дискретный рисунок, образующий одну из первой и второй области, имеет приблизительно тот же цвет (цвета), что и цвет (цвета), другой из первой и второй областей. Однако некоторые элементы, составляющие дискретный рисунок, могут быть разных цветов. Это наиболее важно для более светлых цветов, нежели для темных. Во всех случаях дискретный рисунок на первой или второй области (областях) должен быть более светлым, чем другая область (области) и при виде при просвечивании, контраст между ними усиливается, делая возможной визуализацию изображения. При отражении, контраст между областью дискретного рисунка и другой областью (областями) маскируется напечатанным поверху маскировочным рисунком,описанным выше. Контраст в этом случае определяется как разница между светлотой цвета двух или более областей в отличие от любой разницы в оттенке. Дискретный рисунок как правило содержит ряд точек, линий, квадратов или других малых форм,таких как буквенно-цифровые, графические формы и т.п., или их комбинацию, и как правило обеспечивает 50-80%-ное, а предпочтительно 60-70%-ное покрытие первой или второй области, в которой он оборудуется. Максимальный поперечный размер отдельных элементов, составляющих дискретный рисунок,зависит от узора, но как правило составляет менее 1,5 мм, предпочтительно менее 1 мм. Дискретный рисунок может иметь как случайное, стохастическое, так и систематическое размещение. Предпочтительно, элементы дискретного рисунка выполняются на заднем фоне, который может быть непечатным; предварительно напечатанным ровным цветом или другим дискретным рисунком,который может не соответствовать или соответствовать первому дискретному рисунку; или затем напечатан другим ровным цветом или другим дискретным рисунком, который может не соответствовать или соответствовать первому дискретному рисунку. Предпочтительно, участки заднего фона являются непечатными. Цвет участков заднего фона является предпочтительно белым или бледным, и, если он печатается,это может быть достигнуто при помощи печати с малой плотностью. Это обеспечивает разницу в контрасте между цветом дискретного рисунка и цветом другой области (областей), с тем, чтобы при просвечивании можно было ясно увидеть скрытое изображение. Предпочтительно, первая или вторая область, которая не содержит дискретного рисунка, имеет сплошной цвет или цвета, но она может быть разбита тонкими ненапечатанными линиями или линиями разных цветов, или она может быть плотного полутона. Во всех случаях, если как первая, так и вторая области напечатаны бледной краской поверх белой или бледной основы, дискретный рисунок легче маскировать при помощи маскировочного рисунка, печатаемого сверху. Однако изображение сложнее увидеть при просвечивании, так как существует недостаточный контраст между дискретным рисунком и другой областью. Область (области) могут быть нанесены любым традиционным способом печати, например металлографией, офсетной печатью, глубокой печатью, трафаретной печатью, флексографией, струйной печатью, лазерной печатью, тонированием или цифровой печатью, или напылением краски, или она может быть нанесена как частично деметаллизированная фольга, голографическая отпечатанная пленка, ряд переводных элементов и т.д. Области предпочтительно (но не обязательно) печатаются одновременно. Если используется фольга или голографическая наклейка для дискретного рисунка, другая область (области) может содержать не деметаллизированную пленку. Скрытое изображение (изображения) может иметь простую форму, такую как окружности или квадраты, или более сложные формы, такие как звездочки, буквенно-цифровые обозначения, или другие изображения, такие как бабочка, яблоко или птица. Изображение имеет обычные размеры в диапазоне 10-15 х 10-15 мм, но может составлять от 2,5 до 30 мм и более в своем минимальном боковом размере. Каждая первая или вторая область может быть либо одного цвета, либо двух или более цветов, либо быть радужной. В случае напечатанных областей краска может быть из всего диапазона красок, включая металлические, цветные, оптически меняющиеся, термохромные, фотохромные, люминесцентные и т.д. Помимо видимых компонентов краска может дополнительно быть оборудована машиночитаемыми компонентами, т.е. магнитными, люминесцентными, антистоксовыми, читаемыми при помощи инфракрасного излучения и т.д. Цвет или цвета областей следует выбирать так, чтобы обеспечить относительно высокий контраст с участками заднего фона между элементами дискретного рисунка. Это обеспечивает относительно высокий контраст между первой и второй областями. Измерения примеров показали, что разница в светлотеL между дискретным рисунком и смежной областью (областями) должна составлять 5-30 и более предпочтительно 10-20. Изображение становится видимым при просвечивании благодаря контрасту между дискретным ри-2 008011 сунком и остальной областью (областями). Первая область (области) может также либо использоваться для обеспечения отличительного автономного защитного символа, либо быть включена в более крупный узор. Более крупный узор может включать в себя другие защитные признаки, как правило используемые на ценных документах, такие как структуры, препятствующие копированию, прозрачные знаки, микротекст и т.д., или другие примеры изобретения, как описано выше. Маскировочный рисунок предпочтительно выбирается так, чтобы один размер узора, например толщина линии, составляющей линейный рисунок, приблизительно была равна ширине участков заднего фона, образованных между элементами дискретного рисунка. Например, для типа узора из черных линий по меньшей мере один размер напечатанной линии должен приблизительно равняться ширине областей заднего фона между элементами дискретного рисунка. Однако для типа узора из белых линий, по меньшей мере один размер ненапечатанной области между печатанными линиями должен иметь приблизительно одинаковую ширину с элементами дискретного рисунка. Предпочтительно цвет маскировочного рисунка выбирается так, чтобы соответствовать участкам заднего фона, видимым через дискретный рисунок, например белый или бледный цвет. Маскировочный рисунок может иметь либо общий узор или автономный дискретный узор. Маскировочный рисунок может также быть равномерным или неравномерным, и может состоять из одного или более элементов из линий, точек, квадратов, или других мелких форм. Предпочтительными узорами являются те, которые содержат отличительные изображения или рисунки. Другими предпочтительными узорами являются те, которые имеют дополнительный отличающийся видимый элемент, например символ внутри маскировочного рисунка. Маскировочный рисунок может быть напечатан при помощи офсетной печати, глубокой печати,трафаретной печати, флексографии, струйной печати, лазерной печати, тонирования, или цифровой печати, или распыления краски. В предпочтительном варианте воплощения используется белая металлографическая краска. Предпочтительные маскировочные рисунки имеют элементы с шириной в диапазоне от 0,1-1,5 мм и интервал от 0,1 до 4 мм, предпочтительно ширину 0,25-1,25 мм и интервал 0,25-3 мм. Неожиданно было установлено, что даже когда маскировочный рисунок имеет высокую кроющую способность печатной краски, негативное изображение все же можно видеть при просвечивании, при условии, что покрывающая краска является частично прозрачной. Также предпочтительно, если маскировочный рисунок содержит отличительные изображения или рисунки. Из-за организации восприятия, когда глаз смотрит на изображение, мозг стремится обработать изображение на основе группирования, и, например, не будет ясно воспринимать дискретный рисунок снизу. Второй подобный знак может быть оборудован на стороне, противоположной первому знаку. Этот второй знак может быть напечатан так, что дискретный рисунок находится в идеальном соответствии с рисунком первого знака, причем как вариант обратная сторона дискретного рисунка может быть напечатана в точном соответствии. Эту печать в точном соответствии можно увидеть со второй стороны, если как обычно смотреть сквозь знак, и позволяет удобно удостовериться, в том, что защищаемый документ был напечатан на обычном печатном прессе. Второе изображение может быть замаскировано, а может и не быть. В этом случае возможно, чтобы два изображения составляли соответственные элементы изображения общего, единого изображения. Как правило, любая печать на второй стороне, которая не соответствует дискретному рисунку,должна иметь низкую плотность печати в области знака. Согласно второму объекту настоящего изобретения, защитный знак содержит одну или более напечатанных или переведенных первых областей; одну или более напечатанных или переведенных вторых областей, причем по меньшей мере одна из первых и вторых областей образует дискретный рисунок, и первая область или области окружают вторую область или области, причем области состоят из одного или более отражающих веществ, а форма дискретного рисунка и другая область (области) выбираются так, чтобы изображение не было видно при отраженном свете, но было видно при просвечивании. Неожиданно было установлено, что в этом случае возможно создать дискретный рисунок, как правило с покрытием около 70%, при котором изображение будет скрыто при отражении, но видимо при просвечивании. Это дает дополнительное преимущество по сравнению со знаками согласно первому объекту настоящего изобретения, состоящее в том, что приобретается повышенный уровень защиты относительно цветного копирования и подделки при помощи настольных издательских средств. Этот подход работает, так как когда дискретный отражающий рисунок наблюдается при отражении, причем дискретные элементы достаточно малы, глаз не может разглядеть область заднего фона внутри рисунка и между дискретными элементами. Существует достаточный контраст при просвечивании между окружающей первой областью (областями) и второй областью (областями), так что форму изображения можно увидеть при просвечивании. Первая и вторая область (области) напечатаны традиционно, как правило в одно и то же время, при помощи отражающего вещества, такого как металлическая печатная краска. Однако могут быть использованы другие вещества, такие как металлическая фольга или нанесенное голографическое изображение,-3 008011 или даже сильно отражающая краска (например сильно блестящая или насыщенная цветом), такая как радужный материал или оптически меняющаяся краска (OVI). Предпочтительно каждый из элементов, образующих дискретный рисунок, имеет по меньшей мере один поперечный размер, превышающий 0,5 мм. В других отношениях, предпочтительные признаки такого знака аналогичны признакам знаков согласно первому аспекту изобретения. В одной из модифицированных форм второго объекта изобретения, на первую и вторую области наносится тисненое изображение. Это составляет дополнительный защитный признак, такой как скрытое изображение. Тиснение не снижает достаточного контраста между первой и второй областями. Тиснение может быть осуществлено любым традиционным способом, например таким, который применяется для скрытых изображений, получаемых при помощи металлографии с тиснением, линейных структур для препятствования копированию, выдавливания рельефа и т.д. При другом подходе, знак в соответствии со вторым аспектом изобретения может быть напечатан поверх изображения в контрастном цвете. Это изображение или знак может быть напечатано как правило при помощи металлографии, а также при помощи офсетной печати, глубокой печати, трафаретной печати, флексографии и т.д. Знак может быть знаком с вышеописанным типом маскировочного рисунка, или любого другого вида, обеспечивающего то, что линейная плотность такова, что изображение можно увидеть при просвечивании. Во всех случаях, основа будет достаточно просвечивающейся для того, чтобы знак можно было увидеть при просвечивании. Защитный знак во всех аспектах изобретения может иметь в любой области основы пониженную по сравнению с другими частями подложки непрозрачность, хотя это не существенно. В случае бумажной основы, это снижение непрозрачности может быть достигнуто при помощи разнообразных техник, таких как описаны в ЕР-А-0388090, GB-A-2282611 и GB-A-2283026 для производства области большей прозрачности в ходе изготовления основы, или она может быть образована в ходе последующих процессов обработки. Это обеспечивает преимущество, состоящее в том, что знак можно легко рассмотреть при просвечивании без специального оборудования для просмотра. Вместо бумажной основы может также быть использована полимерная основа. Защитный знак может быть напечатан на основу, такую как бумага, предварительно покрытую защитным покрытием, таким как Platinum, или покрытую последовательно защитным лаком. Такие знаки могут быть выполнены на ценных документах, таких как банкноты, идентификационные карты и так далее, или в качестве наклеек, приклеиваемых к предметам или документам при помощи подходящего клея. Некоторые примеры защитных знаков в соответствии с изобретением будут описаны далее со ссылкой на прилагаемые чертежи, на которых фиг. 1 - схематичный вид в плане защищаемого документа, имеющего защитный знак; фиг. 2 А, 2 В и 2 С - негативное изображение в увеличенном масштабе дискретного рисунка, и маскировочный рисунок, соответственно, первого примера защитного знака; фиг. 3 А-3 С - виды аналогичные видам на фиг. 2 А-2 С, но для второго примера; фиг. 4 А-4 Н - дополнительные примеры защитных знаков до печати поверх них маскировочного рисунка; фиг. 4I и 4J - вид защитного знака, при отражении и при просвечивании соответственно; фиг. 5 А-5 Е - дополнительные примеры дискретных рисунков; фиг. 6 - дополнительный пример маскировочного рисунка. Фиг. 1 изображает вид сверху защищаемого документа 1, такого как банкнота. Как правило, печатная информация, обычная для таких защищаемых документов, например достоинство, валюта, портреты,линейные структуры для препятствования копированию и т.д. располагаются в области 2. Пример защитного знака в соответствии с настоящим изобретением 3 расположен внутри области 2. Пример 1 (фиг. 2 А-2 С). Элементы данного защитного знака печатаются на белую бумагу приблизительно в 90 gsm и с МКОLab 83, -1,5, 3,1 соответственно. В этом первом примере, сплошная напечатанная первая область 5,выполненная при помощи офсетной печати, напечатана темно-синей краской Pantone 294U с L 39 и ограничивает негативное изображение 6 в форме звезды во второй области. Звезда 6 затем заполняется дискретным рисунком 4, напечатанным примерно тем же цветом, что и сплошная область 5. Дискретный рисунок образован рядом точек, которые имеют диаметр 0,6 мм, и отстоят так, чтобы область, полностью покрытая краской, составляла примерно 70%. Угол экранирования составляет 45. Дискретный рисунок 4 в увеличенном масштабе показан на фиг. 2 В. Дискретный рисунок 4, при измерении на спектрофотометре совместно с соседними ненапечатанными участками заднего фона имеет L, составляющий приблизительно 52. Маскировочный рисунок 40, показанный на фиг. 2 С, был нанесен при помощи металлографии на области на фиг. 2 А белой краской. Этот маскировочный рисунок был разработан таким, чтобы при печати белой краской, глаз не мог воспринимать форму лежащего внизу негативного изображения 6 при виде в отраженном свете. Покрытие краской маскировочного рисунка составляет примерно 70%. Шири-4 008011 на линий элементов маскировочного рисунка как правило составляет 0,250 мм. Если смотреть в отраженном свете, с нормального расстояния для чтения, изображение 6 не воспринимается. При виде при просвечивании, контур 6 в виде звезды, заполненный дискретным рисунком 4, виден четко. Пример 2. В этом примере печать была выполнена также, как в предшествующем примере 1. Был использован такой же дискретный рисунок 4, однако, вместо ненапечатанных участков заднего фона между точками,была применена желтая краска Pantone 100U для заполнения между точками. Дискретный рисунок 4 при измерении на спектрофотометре вместе с соседствующими напечатанными участками заднего фона имеет L примерно 49. Маскировочный рисунок на фиг. 2 С был напечатан при помощи металлографии примерно тем же цветом, что Pantone 100U. В этом примере, при виде в отраженном свете с нормального расстояния для чтения нельзя увидеть изображение 6. При виде при просвечивании, контур 6 в виде звезды, заполненный дискретным рисунком 4, виден четко. Пример 3. В этом примере печать была выполнена как и в предшествующем примере 1, но на бумаге синего цвета приблизительно в 90 gsm и с Lab в 80, -4,6, -4,4 соответственно. Был использован такой же дискретный рисунок 4 и маскировочный рисунок с фиг. 2 С. В этом примере, если смотреть в отраженном свете с обычного расстояния для чтения нельзя распознать изображение 6. При виде при просвечивании,контур 6 в виде звезды, заполненный дискретным рисунком 4, виден четко. Пример 4 (фиг. 3 А-3 С). Элементы этого защитного знака были напечатаны на белой бумаге примерно в 90 gsm. Фиг. 3 А показывает сплошные напечатанные первые области 10 А, 10 В, напечатанные при помощи офсетной печати пурпурным цветом Pantone 520U, переливающимся в зеленый цвет 562U, образующие два негативных изображения 8, 9, составляющие цифру 10 в соответствующих вторых областях. Каждое негативное изображение 8, 9 заполняется дискретным рисунком 7, который также переливается, как и сплошные напечатанные области 10 А, 10 В. Дискретный рисунок 7 образован рядом из квадратов, имеющих размер 0,4 мм х 0,4 мм, и окруженных ненапечатанной границей, для того, чтобы покрытие краской составляло 60%. Угол экранирования растра составляет 45. Дискретный рисунок 7 показан в увеличенном масштабе на фиг. 3 В. Маскировочный рисунок, показанный на фиг. 3 С, был напечатан при помощи металлографии поверх областей с фиг. 3 А белой краской. Этот маскировочный рисунок, который состоит из ряда идентичных отличительных элементов узора, был разработан таким, чтобы после его нанесения, глаз не мог различить форму изображений 8, 9. Покрытие краской в маскировочном рисунке составляет примерно 70%. Если смотреть в отраженном свете с обычного расстояния для чтения изображения 8, 9 не видны. При виде при просвечивании, контуры 8, 9 в виде 1 и 0, заполненные дискретным рисунком 7,ясно видны. В еще одном примере контуры 8, 9 в форме 1 и 0 могут быть заполнены дискретными рисунками 4 и 7 соответственно, или как вариант дискретные рисунки могут содержать повторяющиеся символы, относящиеся к фасонным контурам 8, 9, например единицы в 1 и нули в 0. Пример 5 (фиг. 4 А-4 Н). В предшествующих примерах первые области 5 и 10 А, 10 В имели просто образованные формы. Могут применяться и более сложные формы. Фиг. 4 показывает несколько примеров. На фиг. 4 А и 4 В,анологичных фиг. 3 А, первая область 10 А проникает в окружающую напечатанную область 11 А, 11 В соответственно. На фиг. 4 С и 4D, первая область 10 А входит в более крупный узор 12, 13 соответственно. На фиг. 4 Е и 4F сплошная напечатанная область 14 и дискретный рисунок обратны предшествующим примерам, и поэтому при просвечивании ограниченное изображение, 5, видно как позитивное изображение, а не как негативное изображение. На фиг. 4 Е первая область имеет сплошную границу 16, в то время как на фиг. 4F ее нет. На фиг. 4G и 4 Н первая область 17, имеющая несколько маленьких разрывов, образует негативное изображение 18, заполненное дискретным рисунком 19. На фиг. 4G эти разрывы имеют форму тонких линий, и на фиг. 4 Н эти разрывы представляют собой ненапечатанные области между полутоновым рисунком с высокой покрывающей способностью (80%). Первая и вторая области могут быть одного цвета, радужных цветов или множества цветов. Фиг. 4 А-4 Н показывают защитный знак до печати поверх него маскировочного рисунка. Фиг. 4I изображает вид знака, аналогичного фиг. 3, но в котором негативное изображение имеет форму 5, а не 10. Фиг. 4I изображает этот знак при виде в отраженном свете и очевидно, что изображение нельзя увидеть, так как оно спрятано спиральным маскировочным рисунком, напечатанным белой металлографической краской. Фиг. 4J изображает знак при виде при просвечивании, и здесь изображение 5 можно ясно увидеть, так как маскировочный рисунок больше не виден. В предшествующих примерах дискретные рисунки 4 и 7 и т.д. были основаны на точках и квадратах. Могут быть использованы многие другие узоры, обеспечивающие покрывающую способность в 5080%. Некоторые иллюстративные примеры показаны на фиг. 5 А-5 Е в увеличенном масштабе. Цвет этих дискретных рисунков должен быть примерно такой же, как цвет других областей. Однако некоторые элементы дискретного рисунка могут быть другого цвета или цветов, обеспечивающих то, что эти цвета не преобладают над общим эффектом.-5 008011 Пример 6 (фиг. 6). Предпочтительный способ добавления ясно видимого элемента в форме визуального различимого рисунка или символа к маскировочному рисунку должен включать относительно большой символ 20 внутрь узора. Пример показан на фиг. 6. Когда этот узор печатается белой металлографической краской поверх изображения, такого как показано на фиг. 2 А, при виде в отраженном свете с обычного расстояния для чтения изображение 6 не видно. При виде при просвечивании, контур 6 в форме звезды, заполненный дискретным рисунком 4, ясно виден. Причиной, по которой этот маскировочный рисунок особо эффективен в различении изображения 6 в отраженном свете, является то, что глаз фокусируется на определенном изображении 20 и, следовательно, отвлекается от распознавания изображения 6. Пример 7. Расположение элементов в этом примере аналогично расположению фиг. 2. Элементы этого защитного знака напечатаны на белую бумагу примерно в 90 gsm. Однако в этом примере сплошная первая область 5, напечатанная трафаретной печатью металлической серебряной краской с блеском со значением 60 единиц блеска, ограничивает негативное изображение 6 в форме звезды. Звезда 6 заполнена дискретным рисунком 4, напечатанным примерно тем же цветом, что и сплошная область. Дискретный рисунок образован рядом точек, имеющих диаметр 0,6 мм, и отстоящих для составления общей покрывающей способности примерно в 70%. Угол экранирования составляет 45. Дискретный рисунок 4 показан в увеличенном масштабе на фиг. 2 В. Из-за сильного блеска металлической краски, при виде в отраженном свете, с нормального расстояния для чтения, изображение 6 не видно. При виде при просвечивании, контур в форме звезды, заполненный дискретным рисунком 4, виден четко. В этом случае не используется маскировочный рисунок, так как отражающие свойства краски скрывают изображение. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Защитный знак, выполняемый на основе и содержащий одну или более напечатанных или переведенных первых областей, каждая из которых имеет один или более первых цветов; одну или более напечатанных или переведенных вторых областей на той же стороне основы, что и первая область (области), каждая из которых имеет один или более вторых цветов, причем по меньшей мере одна из первых и вторых областей содержит дискретный рисунок, и первая область или области окружают вторую область или области, причем каждая первая область отлична от второй области или областей; при этом первая область (области) и/или вторая область (области) образуют изображение; и маскировочный рисунок, нанесенный поверх изображения и, по меньшей мере, примыкающего участка, окружающего изображение, на той же стороне основы, что и первая, и вторая области, причем маскировочный рисунок имеет такой цвет и рисунок, что в комбинации с первой и второй областями, он делает изображение, по существу, невидимым в отраженном свете, но видимым при просвечивании. 2. Знак по п.1, в котором дискретный рисунок содержит массив из точек, который является либо систематическим, либо случайным. 3. Знак по п.2, в котором дискретный рисунок содержит полутоновый массив из точек. 4. Знак по любому из предшествующих пунктов, в котором дискретный рисунок содержит систематический массив из точек одинакового размера и формы. 5. Знак по любому из предшествующих пунктов, в котором дискретный рисунок содержит массив из окружностей, квадратов, линий, символов, таких как буквенно-цифровые, графических форм и тому подобные элементы. 6. Знак по любому из пп.2-5, в котором каждая точка имеет максимальный поперечный размер менее 1,5 мм, предпочтительно менее 1 мм. 7. Знак по любому из предшествующих пунктов, в котором дискретный рисунок, по существу, имеет такой же цвет, как и цвет, или основной цвет, другой из областей. 8. Знак по любому из пп.1-6, в котором дискретный рисунок имеет более одного цвета, причем основной цвет дискретного рисунка, по существу, совпадает с цветом, или основным цветом, другим из областей. 9. Знак по любому из предшествующих пунктов, в котором элементы, составляющие дискретный рисунок, покрывают область на 50-80%, предпочтительно на 60-70%, первой или второй области, на которой выполнен дискретный рисунок. 10. Знак по любому из предшествующих пунктов, в котором маскировочный рисунок содержит линейный рисунок. 11. Знак по любому из предшествующих пунктов, в котором элементы, составляющие маскировочный рисунок, и области заднего фона между элементами дискретного рисунка приблизительно имеют одинаковый размер. 12. Знак по любому из предшествующих пунктов, в котором по меньшей мере одна из первых и вторых областей имеет радужное изменение цветов. 13. Знак по любому из предшествующих пунктов, в котором маскировочный рисунок образует эле-6 008011 менты, имеющие ширину в диапазоне от 0,1 до 5 мм и интервал в диапазоне от 0,1 до 4 мм, предпочтительно имеют ширину в 0,25-1,25 мм и интервал в 0,25-3 мм. 14. Знак по любому из предшествующих пунктов, в котором маскировочный рисунок обладает покрывающей способностью 50-90%, предпочтительно 55-75%. 15. Знак по любому из предшествующих пунктов, в котором маскировочный рисунок имеет цвет,такой же или похожий на цвет участков заднего фона между элементами дискретного рисунка. 16. Знак по любому из пп.1-14, в котором маскировочный рисунок имеет цвет, который контрастирует с цветом (цветами) первой и второй областей. 17. Знак по любому из предшествующих пунктов, в котором маскировочный рисунок включает в себя особый рисунок или символ. 18. Знак по любому из предшествующих пунктов, в котором маскировочный рисунок содержит узор из черных или белых линий. 19. Знак по любому из предшествующих пунктов, в котором маскировочный рисунок напечатан при помощи одного из следующих способов: металлография, офсетная печать, глубокая печать, трафаретная печать, флексография, струйная печать, лазерная печать, тонировка, или цифровая печать, или при помощи распыления краски. 20. Знак по любому из пп.1-18, в котором дискретный рисунок образован при помощи частично деметаллизированного металлического слоя. 21. Знак по любому из пп.1-18, в котором дискретный рисунок образован при помощи переноса элементов с носителя. 22. Знак по любому из пп.1-18, в котором дискретный рисунок и другая область (области) печатаются одновременно. 23. Знак по любому из предшествующих пунктов, в котором цвет области (областей), примыкающей к дискретному рисунку, контрастирует с видимым цветом дискретного рисунка для того, чтобы изображение можно было увидеть при просвечивании. 24. Устройство по любому из предшествующих пунктов, в котором первая область (области) образует часть более крупного рисунка, напечатанного на основе, на которой выполняется защитный знак. 25. Знак по любому из предшествующих пунктов, в котором первая и вторая область (области) напечатаны при помощи одного или более из следующих способов: офсетная печать, глубокая печать, трафаретная печать, флексография, струйная печать, лазерная печать, тонировка, или цифровая печать, или при помощи распыления краски. 26. Знак по любому из пп.1-24, в котором имеется область (области), не включающая в себя дискретный рисунок, в виде фольги или голографической наклейки. 27. Знак по любому из предшествующих пунктов, в котором область (области), не включающая в себя дискретный рисунок, обладает радужным изменением цвета. 28. Знак по любому из предшествующих пунктов, в котором область (области), не включающая в себя дискретный рисунок, выполнена как сплошной цвет, либо как цвета, либо как полутон. 29. Знак по п.28, в котором область сплошного цвета прерывается одной или более тонкими линиями. 30. Знак по любому из предшествующих пунктов, который выполнен на заднем фоне ровным цветом, например белым. 31. Знак по любому из предшествующих пунктов, в котором изображение содержит одну или более геометрических фигур, буквенно-цифровых символов или графических узоров. 32. Знак по любому из предшествующих пунктов, который выполнен на бумажной или полимерной основе. 33. Защитный знак, оборудованный на основе и содержащий одну или более напечатанных или переведенных первых областей; одну или более напечатанных или переведенных вторых областей, причем по меньшей мере одна из первых и вторых областей образует дискретный рисунок, и первая область или области окружает вторую область или области, причем области изготовлены из одного или более отражающих веществ на одной стороне основы, и форма дискретного рисунка и другой области (областей) выбирается так, чтобы изображение было не видно при отраженном свете, но было видно при просвечивании. 34. Знак по п.33, в котором первая и вторая области нанесены тиснением или напечатаны поверх изображения. 35. Знак по п.33 или 34, в котором дискретный рисунок напечатан металлической краской. 36. Знак по п.33 или 34, в котором дискретный рисунок напечатан при помощи оптически меняющейся краски или другой краски, меняющей цвет. 37. Знак по любому из пп.33-36, в котором первая и вторая области напечатаны металлическими красками. 38. Документ или предмет, имеющий защитный знак по любому из предшествующих пунктов. 39. Документ по п.38, в котором защитный знак нанесен на область документа, которая выполнена более прозрачной, чем другие области документа.-7 008011 40. Документ по п.38 или 39, который представляет собой банкноту. 41. Защитная наклейка, включающая в себя защитный знак по любому из пп.1-37, наносимая на основу и наклеиваемая на основу.
