Устройство для ввинчивания подготовленных в магазине крепежных элементов

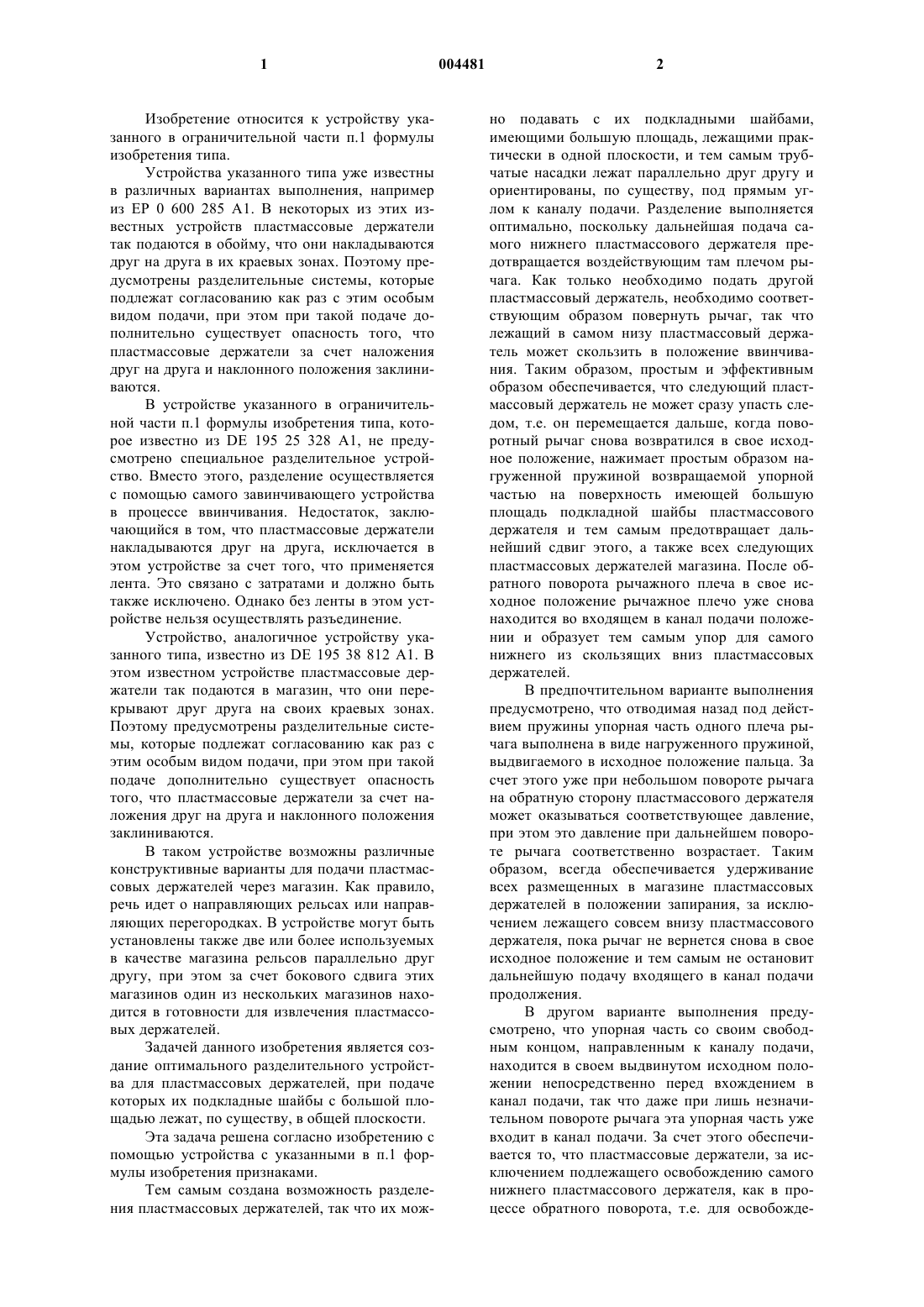

1 Изобретение относится к устройству указанного в ограничительной части п.1 формулы изобретения типа. Устройства указанного типа уже известны в различных вариантах выполнения, например из ЕР 0 600 285 А 1. В некоторых из этих известных устройств пластмассовые держатели так подаются в обойму, что они накладываются друг на друга в их краевых зонах. Поэтому предусмотрены разделительные системы, которые подлежат согласованию как раз с этим особым видом подачи, при этом при такой подаче дополнительно существует опасность того, что пластмассовые держатели за счет наложения друг на друга и наклонного положения заклиниваются. В устройстве указанного в ограничительной части п.1 формулы изобретения типа, которое известно из DE 195 25 328 A1, не предусмотрено специальное разделительное устройство. Вместо этого, разделение осуществляется с помощью самого завинчивающего устройства в процессе ввинчивания. Недостаток, заключающийся в том, что пластмассовые держатели накладываются друг на друга, исключается в этом устройстве за счет того, что применяется лента. Это связано с затратами и должно быть также исключено. Однако без ленты в этом устройстве нельзя осуществлять разъединение. Устройство, аналогичное устройству указанного типа, известно из DE 195 38 812 A1. В этом известном устройстве пластмассовые держатели так подаются в магазин, что они перекрывают друг друга на своих краевых зонах. Поэтому предусмотрены разделительные системы, которые подлежат согласованию как раз с этим особым видом подачи, при этом при такой подаче дополнительно существует опасность того, что пластмассовые держатели за счет наложения друг на друга и наклонного положения заклиниваются. В таком устройстве возможны различные конструктивные варианты для подачи пластмассовых держателей через магазин. Как правило,речь идет о направляющих рельсах или направляющих перегородках. В устройстве могут быть установлены также две или более используемых в качестве магазина рельсов параллельно друг другу, при этом за счет бокового сдвига этих магазинов один из нескольких магазинов находится в готовности для извлечения пластмассовых держателей. Задачей данного изобретения является создание оптимального разделительного устройства для пластмассовых держателей, при подаче которых их подкладные шайбы с большой площадью лежат, по существу, в общей плоскости. Эта задача решена согласно изобретению с помощью устройства с указанными в п.1 формулы изобретения признаками. Тем самым создана возможность разделения пластмассовых держателей, так что их мож 004481 2 но подавать с их подкладными шайбами,имеющими большую площадь, лежащими практически в одной плоскости, и тем самым трубчатые насадки лежат параллельно друг другу и ориентированы, по существу, под прямым углом к каналу подачи. Разделение выполняется оптимально, поскольку дальнейшая подача самого нижнего пластмассового держателя предотвращается воздействующим там плечом рычага. Как только необходимо подать другой пластмассовый держатель, необходимо соответствующим образом повернуть рычаг, так что лежащий в самом низу пластмассовый держатель может скользить в положение ввинчивания. Таким образом, простым и эффективным образом обеспечивается, что следующий пластмассовый держатель не может сразу упасть следом, т.е. он перемещается дальше, когда поворотный рычаг снова возвратился в свое исходное положение, нажимает простым образом нагруженной пружиной возвращаемой упорной частью на поверхность имеющей большую площадь подкладной шайбы пластмассового держателя и тем самым предотвращает дальнейший сдвиг этого, а также всех следующих пластмассовых держателей магазина. После обратного поворота рычажного плеча в свое исходное положение рычажное плечо уже снова находится во входящем в канал подачи положении и образует тем самым упор для самого нижнего из скользящих вниз пластмассовых держателей. В предпочтительном варианте выполнения предусмотрено, что отводимая назад под действием пружины упорная часть одного плеча рычага выполнена в виде нагруженного пружиной,выдвигаемого в исходное положение пальца. За счет этого уже при небольшом повороте рычага на обратную сторону пластмассового держателя может оказываться соответствующее давление,при этом это давление при дальнейшем повороте рычага соответственно возрастает. Таким образом, всегда обеспечивается удерживание всех размещенных в магазине пластмассовых держателей в положении запирания, за исключением лежащего совсем внизу пластмассового держателя, пока рычаг не вернется снова в свое исходное положение и тем самым не остановит дальнейшую подачу входящего в канал подачи продолжения. В другом варианте выполнения предусмотрено, что упорная часть со своим свободным концом, направленным к каналу подачи,находится в своем выдвинутом исходном положении непосредственно перед вхождением в канал подачи, так что даже при лишь незначительном повороте рычага эта упорная часть уже входит в канал подачи. За счет этого обеспечивается то, что пластмассовые держатели, за исключением подлежащего освобождению самого нижнего пластмассового держателя, как в процессе обратного поворота, т.е. для освобожде 3 ния самого нижнего пластмассового держателя,так и при повороте рычага в исходное положение, т.е. после выхода самого нижнего пластмассового держателя из зоны магазина, фиксируются в положении удерживания с помощью входящей нагруженной пружиной упорной части. Только тогда, когда рычаг полностью отводится в свое исходное положение, т.е. когда запирающая удлиненная часть полностью входит в канал подачи, освобождается также нагруженная пружиной, отжимаемая упорная часть, которая в данном случае выполнена в виде пальца,так что все находящиеся еще в магазине пластмассовые держатели могут скользить вниз на один шаг. В этой связи является предпочтительным,чтобы расстояние между неподвижным продолжением и нагруженной пружиной, выдвигаемой упорной частью было больше ширины имеющей большую площадь подкладной шайбы пластмассового держателя в направлении подачи канала подачи, так что в начале поворотного движения рычага и пока удлиненная часть на другом плече рычага освобождает проход в канал подачи, упорная часть нажимает на поверхность следующего пластмассового держателя. За счет этих мер обеспечивается оптимальное согласование разделительной системы с применяемыми пластмассовыми держателями, так что обеспечиваются правильная подача и разделение даже в трудных условиях стройки. Согласно другому варианту выполнения изобретения упорная часть на своем свободном конце закруглена и/или имеет фаску, так что за счет этого всегда обеспечивается чистая и гладкая зона прижимания, что исключает повреждение поверхности пластмассовых держателей. Кроме того, предусмотрено, что рычаг под действием пружины удерживается в своем исходном положении, в котором удлиненная часть расположенного сзади в направлении подачи плеча рычага входит в канал подачи. То есть исходное положение означает, что упорная часть разгружена и тем самым не оказывает усилия давления на пластмассовый держатель. Удлиненная часть нижнего плеча рычага в этом исходном положении выполняет лишь задачу удерживания всех вышенаходящихся в магазине пластмассовых держателей в этом исходном положении, пока не будет выполняться следующее разделение. В другом конструктивном варианте выполнения предусмотрено, что рычаг на стороне,противоположной продолжению и упорной части, имеет опорную поверхность для приложения исполнительного элемента, выполненного с возможностью сдвигания при подаче устройства. За счет этого простым образом обеспечивается в зависимости от следующих друг за другом процессов установки разделение пластмассовых держателей и предпочтительно уже предварительно снабженных винтами пластмассо 004481 4 вых держателей. При каждом процессе установки, т.е. когда ввинчивается подготовленный в магазине крепежный элемент, при отводе устройства в исходное положение происходит подача следующего крепежного элемента, состоящего из пластмассового держателя и винта, при этом за счет согласования друг с другом процессов движения обеспечиваются оптимальное разделение и подача. Для обеспечения эффективного и быстрого поворота рычага разделительной системы и тем самым оптимального согласования друг с другом прижимания упорной части и освобождения самого нижнего пластмассового держателя целесообразно, если опорная поверхность рычага и опорная поверхность исполнительного элемента в соответствующем исходном положении имеют направленные параллельно друг другу наклонные поверхности, которые при сдвиге относительно друг друга приходят непосредственно в соприкосновение. За счет соприкосновения обеих наклонных поверхностей друг с другом начинается быстрый поворот рычага в короткой зоне перемещения установочного устройства и тем самым освобождение самого нижнего пластмассового держателя из расположенных выше, находящихся в магазине пластмассовых держателей. Как раз в таком конструктивном варианте выполнения разделительной системы является предпочтительным, если к ней можно присоединять магазин для размещения в нем пластмассовых держателей. При этом можно предусмотреть также съемный магазин, который можно устанавливать непосредственно на смонтированную разделительную систему. В этом случае возможно также, что элементы подачи к месту ввинчивания служат лишь в качестве опорного элемента, поскольку на этом коротком, ведущем к месту ввинчивания пути больше невозможно изменение положения пластмассового держателя, а именно как раз тогда, когда такой пластмассовый держатель уже предварительно снабжен винтом и за счет лежащего глубоко в продолжении пластмассового держателя центра тяжести всего крепежного элемента обеспечивается фиксация положения. Оптимальная возможность подготовки в магазине пластмассовых держателей, при этом обеспечивается простое введение пластмассовых держателей и их безпомеховое изъятие тогда, когда во внутренней зоне профиля канал подачи ограничен с помощью направляющей перегородки и с помощью направляющих рельсов, при этом направляющие рельсы расположены на расстоянии друг от друга по обе стороны открытой зоны. В таком магазине возможно размещение имеющих большую площадь подкладных шайб пластмассовых держателей, лежащих практически в одной плоскости, так чтобы они прилегали друг к другу своими краевыми зонами. Это пол 5 ностью исключает возможность заклинивания отдельных пластмассовых держателей. Пластмассовые держатели размещены, естественно, с соответствующим зазором, однако, при этом за счет расположения направляющей перегородки или направляющих рельсов обеспечивается опора имеющей большую площадь подкладной шайбы лишь в частичных зонах. При перемещении в этом магазине не возникает потерь на трение, поскольку пластмассовые держатели не соприкасаются с магазином по большой поверхности. Между пластмассовым держателем и магазином существует лишь линейное соприкосновение на направляющих рельсах. На направляющей перегородке, которая находится в середине канала подачи, также имеется соприкосновение лишь на небольшой поверхности,поскольку пластмассовые держатели сверху в середине снабжены большим отверстием, которое ведет в трубчатое продолжение. Особенно предпочтительный вариант выполнения состоит в том, что образующий магазин профиль монтируется с помощью вставления и блокировки. Таким образом, можно устанавливать два или более таких магазинов, которые можно постоянно заполнять, так что за счет простой смены соответствующего магазина можно иметь соответствующее количество пластмассовых держателей для дальнейшей обработки в устройстве. Таким образом, для заполнения магазина в распоряжении должно иметься не само устройство, а можно в это время с помощью устройства выполнять установку подготовленных крепежных элементов, в то время как другой человек может заполнять свободные магазины снова пластмассовыми держателями и при необходимости предварительно установленными винтами. В этой связи особенно предпочтительно,если на направляющей перегородке или на направляющих рельсах выполнены углубления или возвышения, которые выполнены в соответствии с возвышениями или углублениями на устройстве. За счет этого магазин легко устанавливать с помощью вставления, так что сразу обеспечивается правильное выравнивание магазина относительно устройства и исключается поворот магазина вокруг своей оси. Для этого в качестве наиболее простого решения можно предусмотреть между магазином и устройством соединение типа цапфа - отверстие, которое обеспечивает быструю установку типа сочленения для задания за счет этого точного выравнивания магазина как в осевом направлении, так и в соответствующем угловом положении. В связи с соединением между магазином и устройством предпочтительное решение предусматривает, что для фиксации положения и блокировки с силовым замыканием между магазином и устройством на задней стороне магазина предусмотрена крепежная накладка для сцепления и блокировки с силовым замыканием с уст 004481 6 ройством. Таким образом, когда магазин своим нижним концом установлен с геометрическим замыканием на устройстве, то необходим дополнительный держатель, для того чтобы удерживать имеющий определенную длину магазин с точным выравниванием относительно устройства. Поэтому предусмотрен очень простой конструктивный вариант выполнения, когда имеется соответствующее выполнение для блокировки с геометрическим замыканием на расстоянии от свободной концевой зоны магазина. В этой связи предпочтительное решение предусматривает, что магазин в своих обеих концевых зонах имеет запирающие элементы для удерживания без возможности выпадения пластмассовых держателей. Таким образом, обе концевые зоны магазина можно в определенном смысле закрывать или открывать. При заполнении магазина, например, приводится в закрытое положение запирающий элемент в нижней концевой зоне, так что вставленные пластмассовые держатели не могут снова выходить наружу на нижней стороне магазина. После полного заполнения магазина можно переводить расположенный в верхней концевой зоне магазина запирающий элемент в закрытое положение, для того чтобы при обращении с магазином, в частности при неправильном обращении с магазином, пластмассовые держатели не могли выпадать на этой стороне. Поскольку запирающие элементы предпочтительно расположены на открытой стороне С-образного профиля и тем самым входят в зону движения трубчатых продолжений подлежащих установке пластмассовых держателей, то нет необходимости в сложном расположении направляющих для вдвигания запирающих элементов как раз в зоне относительно узкого канала подачи, а вместо этого запирающие элементы могут быть расположены на наружной поверхности образующего магазин С-образного профиля. Таким образом, запирающие элементы сдвигаются в зону над открытой зоной С-образного профиля, так что для выступающих трубчатых продолжений пластмассовых держателей практически создается препятствие для дальнейшего сдвигания по направлению к концевым зонам магазина. За счет этого решения можно простым образом подготавливать магазин к работе, а именно за счет того, что после установки магазина на устройстве соответствующий запирающий элемент отводят в положение открывания. В предпочтительной конструкции предусмотрено, что запирающие элементы установлены с возможностью сдвигания поперек продольного направления профиля и установки в положение запирания и открывания. За счет этого обеспечивается также очень простая возможность приведения в действие, которая эффективно функционирует также в трудных условиях стройки. 7 Как раз за счет этого решения является особенно предпочтительным, если предусмотрена возможность присоединения магазина непосредственно к выполненной в устройстве или расположенной на устройстве разделительной системе. За счет этого необходимо перекрывать лишь небольшие расстояния между магазином и разделительной системой, так что можно без помех осуществлять подачу пластмассовых держателей. Для подачи пластмассовых держателей и их дальнейшей проводки до места ввинчивания является предпочтительным, если магазин образован прямолинейным профилем, при этом магазин в смонтированном на устройстве положении образует с направлением ввинчивания острый угол. За счет применения прямолинейного профиля не только облегчается транспортировка таких магазинов, но также обеспечивается правильное и без помех сдвигание пластмассовых держателей в таком магазине. Если установка магазина на устройстве осуществляется под острым углом к направлению ввинчивания, то необходимо значительно меньшее изменение положения пластмассовых держателей для приведения их в положение ввинчивания, и поэтому обеспечивается возможность отклонения из направления подачи в магазине в положение ввинчивания со значительно меньшими угловыми изменениями. Ниже приводится подробное описание примеров выполнения изобретения со ссылками на чертежи, на которых изображено: на фиг. 1 - частичный разрез устройства для ввинчивания для подготовленных в магазине крепежных элементов, вид сбоку; на фиг. 2 - частичная зона устройства согласно фиг. 1, вид сбоку в направлении стрелкиII; на фиг. 3 - устанавливаемый в устройство крепежный элемент, состоящий из пластмассового держателя и винта; на фиг. 4 - разделительная система для подаваемых через магазин крепежных элементов,в увеличенном масштабе; на фиг. 5 - вертикальный разрез разделительной системы согласно фиг. 4; на фиг. 6 - разделительная система, вид по стрелке VI на фиг. 5; на фиг. 7 магазин, вид спереди; на фиг. 8 - магазин, вид с торца по стрелкеVI на фиг. 7; на фиг. 9 - разрез магазина по линии VIIVII на фиг. 7; на фиг. 10 - частичный разрез магазина,вид сбоку. В устройстве 1 для ввинчивания подготовленных в магазине крепежных элементов 2 имеется передвижная с помощью колес 3 опорная рама 4, в которой удерживается с возможностью сдвига в вертикальном направлении завинчивающее устройство 6 с интегрированным вин 004481 8 товертом 5. Все завинчивающее устройство 6 установлено в монтажной части 7 и тем самым может обслуживаться одним оператором с помощью рукояток 8. С помощью соответствующих направляющих реек монтажная часть 7 удерживается с возможностью сдвигания, при этом все завинчивающее устройство может автоматически сдвигаться в верхнее исходное положение с помощью газовой пружины 9. Крепежные элементы 2 приводятся в положение ввинчивания с помощью подводящих элементов 10. При нажатии вниз завинчивающего устройства 6 снабженная рабочей частью для винта 11 оправка 12 входит в отверстие пластмассового держателя 13 крепежного элемента 2 так далеко, пока рабочая часть не захватит головку винта. С помощью соответствующих пальцев 14 обеспечивается, что во время отжимания вниз крепежного элемента 2 и во время самого процесса ввинчивания пластмассовый держатель не может вращаться. Как показано на фиг. 3, с помощью такого устройства 1 устанавливают крепежные элементы 2, которые состоят из пластмассового держателя 13 и уже предварительно установленного винта 11. Естественно, можно подавать винт 11 только тогда, когда пластмассовый держатель находится отдельно в положении ввинчивания. Однако как раз для такого крепежного элемента,состоящего из пластмассового держателя 13 и винта, является предпочтительным, а также целесообразным для обеспечения быстрого процесса установки, если винт 11 уже предварительно установлен в пластмассовом держателе 13 и в этом виде может поступать через имеющийся магазин 15. Между магазином 15 и подводящими элементами 10, которые проводят пластмассовый держатель 13 в направлении места ввинчивания, предусмотрена разделительная система 16, которая обеспечивает, что в каждом процессе установки, т.е. при каждом нажатии вниз завинчивающего устройства 6,освобождается крепежный элемент 2 и переводится в положение ввинчивания. Разделительная система 16 имеет рычаг 17, который установлен с возможностью поворота вокруг оси 19,проходящей поперек направления 18 подачи магазина. Концевые зоны обоих плеч 20, 21 рычага 17 входят попеременно и на некоторых участках также одновременно в канал 22 подачи для пластмассовых держателей 13. Приходящее первым в направление 18 подачи пластмассовых держателей 13 плечо рычага имеет в своей концевой зоне нагруженную пружиной, выполненную с возможностью отжатия назад упорную часть 23. Разделительную систему 16 особенно предпочтительно применять для крепежных элементов, которые имеют пластмассовый держатель 13, который состоит из имеющей большую площадь подкладной шайбы 24 и трубчатой насадки 25. 9 Как показано на фиг. 5, пластмассовые держатели 13 вводятся в магазин 15 так, что их имеющие большую площадь подкладные шайбы 24 расположены лежащими друг за другом практически в одной плоскости, так что трубчатые насадки 25 ориентированы, по существу,перпендикулярно направляющему пути 22 магазина 15. При этом в разделительной системе 16 лежащее сзади в направлении 18 подачи пластмассовых держателей 13 плечо 21 рычага снабжено удлиненной частью 26, которое в нагруженном пружиной исходном положении рычага 17 запирает канал 22 подачи для подаваемых из магазина пластмассовых держателей 13. Нагруженная пружиной, отводимая упорная часть 23 в показанном примере выполнения выполнена в виде выдвигаемого под действием пружины в свое исходное положение пальца. Таким образом, речь идет в данном случае об очень простой конструкции этой упорной части 23. Однако возможно также, что по ширине рычага 17 расположены рядом друг с другом, например, два пальца, которые совместно образуют упорную часть 23. При одном пальце проще выполнять также удерживание и необходимую пружинную нагрузку, при этом, кроме того,можно простым образом, например с помощью удлиненного отверстия 27 и регулировочного винта 28, обеспечить ограничение перемещения в зоне сдвигания такого пальца, который формирует упорную часть 23. Как показано на фиг. 5, упорная часть 23 находится своим свободным, обращенным к каналу 22 подачи концом в своем выдвинутом исходном положении непосредственно перед введением в канал 22 подачи. Таким образом, в исходном положении не создается никаких препятствий для дальнейшего прохождения пластмассовых держателей 13 в канале 22 подачи. Однако уже даже при лишь незначительном повороте рычага 17 обеспечивается перемещение упорной части 23 в направлении канала 22 подачи и тем самым введение в канал 22 подачи, если непосредственно в этой зоне не лежит пластмассовый держатель 13 с имеющей большую площадь подкладной шайбой 24. Таким образом, при повороте рычага 17 за счет отвода назад удлиненной части 26 открывается канал 22 подачи, так что лежащий в самом низу пластмассовый держатель 13 через подводящие элементы 10 может скользить вниз в положение ввинчивания. Как только осуществляется поворот рычага 17, то упорная часть 23 прилегает к поверхности 29 следующего пластмассового держателя 13 и прижимает его к противоположной стенке канала 22 подачи. Таким образом, для этого пластмассового держателя 13 и всех других находящихся выше в магазине пластмассовых держателей создается препятствие для дальнейшего скольжения вниз, так что освобожденное удлиненной частью 26 выходное 10 отверстие канала 22 подачи может оставаться открытым, пока не будет закончен следующий процесс установки, и тем самым рычаг 17 будет снова отведен в свое исходное положение. Особое конструктивное выполнение упорной части 23 можно осуществлять различным образом. Предпочтительно также выполнять упорную часть 23 на ее свободном конце округленной и/или с фаской. Можно также изготавливать эту упорную часть, например, из пластмассы или же в виде соответствующего рельса,который на относительно широком участке может опираться на поверхность 29 пластмассового держателя 13. Рычаг 17 удерживается в своем исходном положении под действием пружины, при этом это можно простым образом обеспечить с помощью винтовой пружины 30. В исходном положении удлиненная часть 26 другого плеча 21 рычага всегда входит в канал 22 подачи. Как показано, в частности, на фиг. 2 и относительно разделительной системы на фиг. 4 и 5, рычаг 17 на противоположной удлиненной части 26 и упорной части стороне имеет опорную поверхность 31 для опоры исполнительного элемента 32, сдвигаемого при подаче устройства 1. Опорная поверхность 31 рычага 17 и опорная поверхность 33 исполнительного элемента 32 имеют в соответствующем исходном положении направленные параллельно друг другу наклонные поверхности, которые при перемещении завинчивающего устройства 6 и тем самым при сдвиге относительно друг друга приходят в соприкосновение непосредственно друг с другом,при этом за счет этих опорных поверхностей 31 и 33 происходит относительно быстрый процесс переключения рычага 17. Как показано на чертежах, разделительная система в показанном варианте выполнения располагается непосредственно на устанавливаемом магазине 15 для размещения пластмассовых держателей 13 и тем самым непосредственно перед примыкающими подводящими элементами 10, которые проводят пластмассовые держатели в положение ввинчивания. Это представляется в показанной конструкции наиболее простым, быстрым и не создающим помех наиболее эффективным конструктивным выполнением. Естественно, можно разделительную систему 16 предусмотреть также на другой стороне устройства 1 или же расположить непосредственно в зоне магазина 15. Особое положение разделительной системы 16 в особом месте является предпочтительным также потому, что за счет этого сам магазин 15 можно выполнять конструктивно особенно простым, так что в принципе возможно иметь несколько заполненных магазинов, которые затем используются по очереди для разделения находящихся в магазине крепежных элементов 2. Расстояние между удлиненной частью 26 и упорной частью 23 выбрано так, чтобы при пе 11 ремещении рычага 17 упорная часть 23 с соответствующей нагрузкой от пружины уже упиралась в изогнутую внутрь часть пластмассового держателя 13, так что находящийся на втором месте пластмассовый держатель 13 стремится переместиться в направлении удлиненной части 26. Если затем удлиненная часть 26 выходит из канала 22 подачи, т.е. если освобождается самый нижний пластмассовый держатель 13, то за счет пружинной нагрузки упорной части 23 происходит резкое продвижение следующего пластмассового держателя 13, а именно потому,что упорная часть 23 может внезапно входить в зону центра следующего пластмассового держателя 13. За счет этого самый нижний пластмассовый держатель 13 получает ударный или, по меньшей мере, толкающий импульс движения,который обеспечивает дополнительно надежное выталкивание освобожденного пластмассового держателя 13. Затем, при обратном повороте рычага 17, удлиненная часть 26 приходит в положение запирания канала 22 подачи, прежде чем упорная часть 23 освободит теперь самый нижний пластмассовый держатель 13. Показанный на фиг. 7-10 вариант выполнения относится, по существу, к особому выполнению и расположению магазина 15. Магазин 15 служит для хранения в правильном положении и для размещения с возможностью скольжения пластмассовых держателей 13, при этом существенным критерием является то, что имеющие большую площадь подкладные шайбы 24 пластмассовых держателей 13 следуют друг за другом лежащими практически в одной плоскости в магазине 15 и не перекрывают друг друга. За счет этого обеспечивается также существенно более плоская конструкция самого магазина 15, а также упрощается разделение пластмассовых держателей 13 при их извлечении из магазина 15. Магазин 15 выполнен по существу в виде С-образного профиля 34, так что остается свободной открытая зона 35 типа прорези, которая служит для прохождения продолжений, выполненных в виде трубчатых насадок 25, пластмассовых держателей 13. Во внутренней зоне профиля 34 предусмотрена направляющая перегородка 36, которая образована по существу усиленным выполнением задней стенки профиля 34. Кроме того, в этом профиле 34 выполнены или расположены направляющие рельсы 37 и 38, так что в данном случае образуются две расположенные на расстоянии друг от друга по обе стороны открытой зоны направляющие для установленных пластмассовых держателей 13. За счет направляющей перегородки 36 и направляющих рельсов 37 и 38 образуется практически канал 22 подачи для направленного размещения имеющих большую площадь подкладных шайб 24 пластмассовых держателей 13,который соответствует, по существу, толщине подкладных шайб 24. Снаружи, а именно по 12 сторонам направляющей перегородки 36 и направляющих рельсов 37 и 38, имеется достаточно места, так что между магазином 15 и установленными пластмассовыми держателями 13 имеется лишь очень небольшая поверхность соприкосновения. За счет этого обеспечивается также очень простое и без помех продвижение пластмассовых держателей 13 по мере их извлечения. Как показано, в частности, на фиг. 7-10,магазин 15 имеет в своих обеих концевых зонах запирающие элементы 39 и 40 для обеспечения с помощью их удерживания без возможности выпадания пластмассовых держателей 13. Запирающие элементы 39 и 40 можно предпочтительно использовать, например, в фазе заполнения магазина и при хранении уже заполненных пластмассовыми держателями 13 магазинов 15. За счет этого предотвращается выпадание находящихся в магазине пластмассовых держателей 13 из магазина 15. При установке магазина 15 на самом устройстве 1 за счет этого также не возникают проблемы, поскольку запирающий элемент после установки магазина 15 в устройство 1 можно оттягивать в положение открывания. Это возможно потому, что запирающие элементы 39, 40 можно приводить в положения запирания или открывания поперек продольного направления профиля 34. При этом в предпочтительной конструкции предусмотрено, что, как это показано на фиг. 7-10, запирающие элементы 39, 40 расположены на открытой стороне Собразного профиля 34, так что запирающие элементы 39, 40 входят соответствующим стопором в зону движения трубчатых насадок 25 подлежащих установке пластмассовых держателей 13. В особенно предпочтительной конструкции магазина 15 предусмотрено, что свободный нижний конец магазина 15 выполнен с возможностью установки с геометрическим замыканием на устройстве 1 и с возможностью блокировки относительно него с силовым замыканием. Тем самым простым образом обеспечивается возможность снаряжения магазина 15 вне устройства 1 соответствующими пластмассовыми держателями 13 и при необходимости - быстрой и простой установки на устройстве 1. В показанном примере выполнения между магазином 15 и устройством 1 предусмотрено соединение типа цапфа - отверстие. При этом на свободном нижнем конце направляющих рельсов 37, 38 предусмотрены отверстия 42, 43, которые выполнены в соответствии с пальцами 44, которые выполнены на устройстве 1 или предпочтительно на расположенной на устройстве 1 разделительной системе 16. Таким образом, магазин 15 необходимо лишь установить в направлении 18 подачи на устройстве 1, а в специальном случае на разделительной системе 16, так чтобы пальцы 44 входили в отверстия 42, 43. За счет этого уже обеспечивается фиксация положения и за 13 щита от поворачивания магазина 15 относительно устройства 1. Для правильного удерживания магазина 15 в этом установленном положении необходима дополнительная блокировка с силовым замыканием с устройством 1. Это можно просто осуществить с помощью расположенной на задней стороне магазина 15 крепежной накладки 45. С помощью этой крепежной накладки 45 осуществляется соединение с несущим плечом 46, расположенным на неподвижной опорной раме 4 устройства 1. Сама блокировка осуществляется с помощью вставляемого пальца, который выполнен, например, с нагрузкой от пружины. Имеются различные возможности создания обоюдного соединения с геометрическим замыканием между магазином 15 и устройством 1. Вместо соединения типа цапфа - отверстие, могут быть предусмотрены любого типа углубления и возвышения на свободном конце магазина 15 и соответствующие возвышения и углубления на устройстве 1. Кроме того, можно эти возвышения, углубления, отверстия или цапфы выполнять не только на направляющей перегородке или на направляющих рельсах, но и на самом профиле. Поэтому, в принципе, возможно выполнение частичной зоны профиля 34 в виде выступа, при этом на устройстве 1 в этом случае необходимо выполнить соответствующее отверстие для введения выступающей зоны профиля 34. Для верхнего держателя магазина 15 вместо крепежной накладки 45 могут быть предусмотрены своего рода пружинные удерживающие зажимы, так что необходимо лишь ввести магазин 15 его нижним концом в геометрическое замыкание с устройством 1, а затем с помощью незначительного движения сплачивания вдавить в пружинный держатель. Таким образом, имеются для этого различные варианты выполнения. Как показано на чертежах, магазин 15 выполнен из прямолинейного профиля 34. В рамках данного изобретения возможно на этом профиле 34 выполнить соответствующий изгиб,однако, при этом удобство в обращении, простая и надежная подача пластмассовых держателей, а также размещение на устройстве 1 можно выполнять проще и лучше, когда имеется прямолинейный профиль 34. Предпочтительным также является то, что магазин 15 в смонтированном на устройстве 1 положении образует с направлением ввинчивания острый угол W. За счет этого не только упрощаются обращение с магазином 15 и его размещение, но также упрощается подача установленных пластмассовых держателей 13, поскольку необходимо лишь незначительное изменение угла до окончательного положения ввинчивания. За счет решения согласно изобретению обеспечивается возможность не только простого конструктивного выполнения, но также возможность использования нескольких заполнен 004481 14 ных магазинов, которые затем по очереди просто и, прежде всего, быстро можно устанавливать на устройстве 1. Как показано, в частности, на фиг. 2 и 4,можно обеспечить дополнительное давление подачи для установленных в магазине 15 пластмассовых держателей 13, если в магазин 15 установить также в качестве гнета скользящий корпус 47. Этот скользящий корпус 47 можно укрепить с помощью цепочки 48 на несущем плече 46 без возможности выпадения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для ввинчивания подготовленных в магазине крепежных элементов, которые состоят из образованного подкладной шайбой с большой площадью и трубчатой насадкой пластмассового держателя и при необходимости уже установленного винта, при этом между магазином для пластмассовых держателей и подводящими к месту установки элементами предусмотрена разделительная система, причем разделительная система имеет установленный с возможностью поворота вокруг проходящей поперек направления подачи оси двухплечевой рычаг, и при этом расположенное сзади в направлении подачи пластмассовых держателей плечо рычага имеет неподвижную удлиненную часть, запирающую в исходном положении рычага канал подачи для подаваемых из магазина пластмассовых держателей, отличающееся тем,что входящее сначала в направление (18) подачи пластмассовых держателей (13) плечо (20) рычага в своей свободной концевой зоне имеет нагруженную пружиной, выполненную с возможностью отжимания назад упорную часть(23), которая затем входит в канал (22) подачи для пластмассовых держателей (13), когда удлиненная часть (26) расположенного сзади плеча (21) рычага выводится из своего запирающего исходного положения. 2. Устройство по п.1, отличающееся тем,что нагруженная пружиной, выполненная с возможностью отжатия назад упорная часть (23) плеча (20) рычага выполнена в виде выдвигаемого под действием пружины в свое исходное положение пальца. 3. Устройство по любому из пп.1 или 2,отличающееся тем, что упорная часть (23) своим свободным, направленным к каналу подачи концом находится в своем выдвинутом исходном положении непосредственно перед введением в канал (22) подачи, так что даже при незначительном повороте рычага (17) эта упорная часть (23) уже входит в канал подачи. 4. Устройство по любому из пп.1-3, отличающееся тем, что расстояние между неподвижным продолжением (26) и нагруженной пружиной, выдвигаемой упорной частью (23) больше ширины подкладной шайбы (24),имеющей большую площадь пластмассового 15 держателя (13), измеренной в направлении (18) подачи канала (22) подачи, так что с началом поворотного движения рычага (17) и пока удлиненная часть (26) на другом плече (21) рычага держит открытым проход в канале (22) подачи,упорная часть (23) нажимает на поверхность(13). 5. Устройство по любому из пп.1-4, отличающееся тем, что упорная часть (23) на своем свободном конце выполнена закругленной и/или с фаской. 6. Устройство по любому из пп.1-5, отличающееся тем, что рычаг (17) удерживается под действием пружины в своем исходном положении, в котором удлиненная часть (26) на расположенном сзади в направлении подачи плече(21) рычага входит в канал (22) подачи. 7. Устройство по любому из пп.1-6, отличающееся тем, что рычаг (17) на противоположной удлиненной части (26) и упорной части (23) стороне имеет опорную поверхность (31) для опоры исполнительного элемента (32), выполненного с возможностью сдвигания при подаче устройства (1). 8. Устройство по п.7, отличающееся тем,что опорная поверхность (31) рычага (17) и опорная поверхность (33) исполнительного элемента (32) в соответствующем исходном положении имеют направленные параллельно друг другу наклонные поверхности, которые при сдвигании относительно друг друга входят в соприкосновение непосредственно друг с другом. 9. Устройство по любому из пп.1-8, отличающееся тем, что разделительная система (16) выполнена с возможностью установки на нее магазина (15) для предварительного разделения пластмассовых держателей (13). 10. Устройство по любому из пп.1-9, отличающееся тем, что крепежные элементы состоят из образованного подкладной шайбой с большой площадью и трубчатой насадкой пластмассового держателя и при необходимости уже установленного винта, при этом предусмотрен магазин для удерживания в правильном положении и размещения с возможностью сдвига пластмассовых держателей с трубчатыми насадками, при этом магазин выполнен в виде Собразного профиля, в котором выполнена открытая зона для прохождения насадок пластмассовых держателей, и при этом во внутренней зоне профиля предусмотрен соответствующий 16 толщине подкладных шайб подлежащих размещению пластмассовых держателей канал подачи для направленного размещения имеющих большую площадь подкладных шайб, причем во внутренней зоне профиля (34) канал (22) подачи ограничен с помощью направляющей перегородки (36) и с помощью направляющих рельсов(37, 38), при этом направляющие рельсы (37, 38) расположены на расстоянии друг от друга по обе стороны открытой зоны (36). 11. Устройство по п.10, отличающееся тем,что направляющая перегородка (36) образована в виде усиленного выполнения задней стенки профиля (34). 12. Устройство по любому из пп.10 или 11,отличающееся тем, что предусмотрена возможность установки образующего магазин (15) профиля (34) на устройство (1) посредством введения и блокировки. 13. Устройство по п.10, отличающееся тем,что на направляющей перегородке (36) или на направляющих рельсах (37, 38) выполнены впадины или выступы в соответствии с выступами или впадинами на устройстве (1). 14. Устройство по любому из пп.12 или 13,отличающееся тем, что для фиксации положения и блокировки с силовым замыканием между магазином (15) и устройством (1) на обратной стороне магазина (15) предусмотрена крепежная накладка (45) для сцепления и блокировки с геометрическим замыканием на устройстве (1). 15. Устройство по любому из пп.10-14, отличающееся тем, что магазин (15) в своих обеих концевых зонах имеет запирающие элементы(39, 40) для удерживания без возможности выпадения установленных пластмассовых держателей (13). 16. Устройство по п.15, отличающееся тем,что запирающие элементы (39, 40) установлены с возможностью сдвигания поперек продольного направления профиля (34) в положение запирания и открывания. 17. Устройство по любому из пп.10-16, отличающееся тем, что магазин (15) выполнен с возможностью присоединения к выполненной непосредственно на устройстве (1) или расположенной на нем разделительной системе (16). 18. Устройство по любому из пп.10-17, отличающееся тем, что магазин (15) образован выполненным прямолинейно профилем (34),при этом магазин (15) в установленном на устройстве (1) положении образует с направлением ввинчивания острый угол (W).
