Прибор для ухода за бельем с фильтром для ворсинок и способ определения степени заполнения ворсинками фильтра указанного прибора

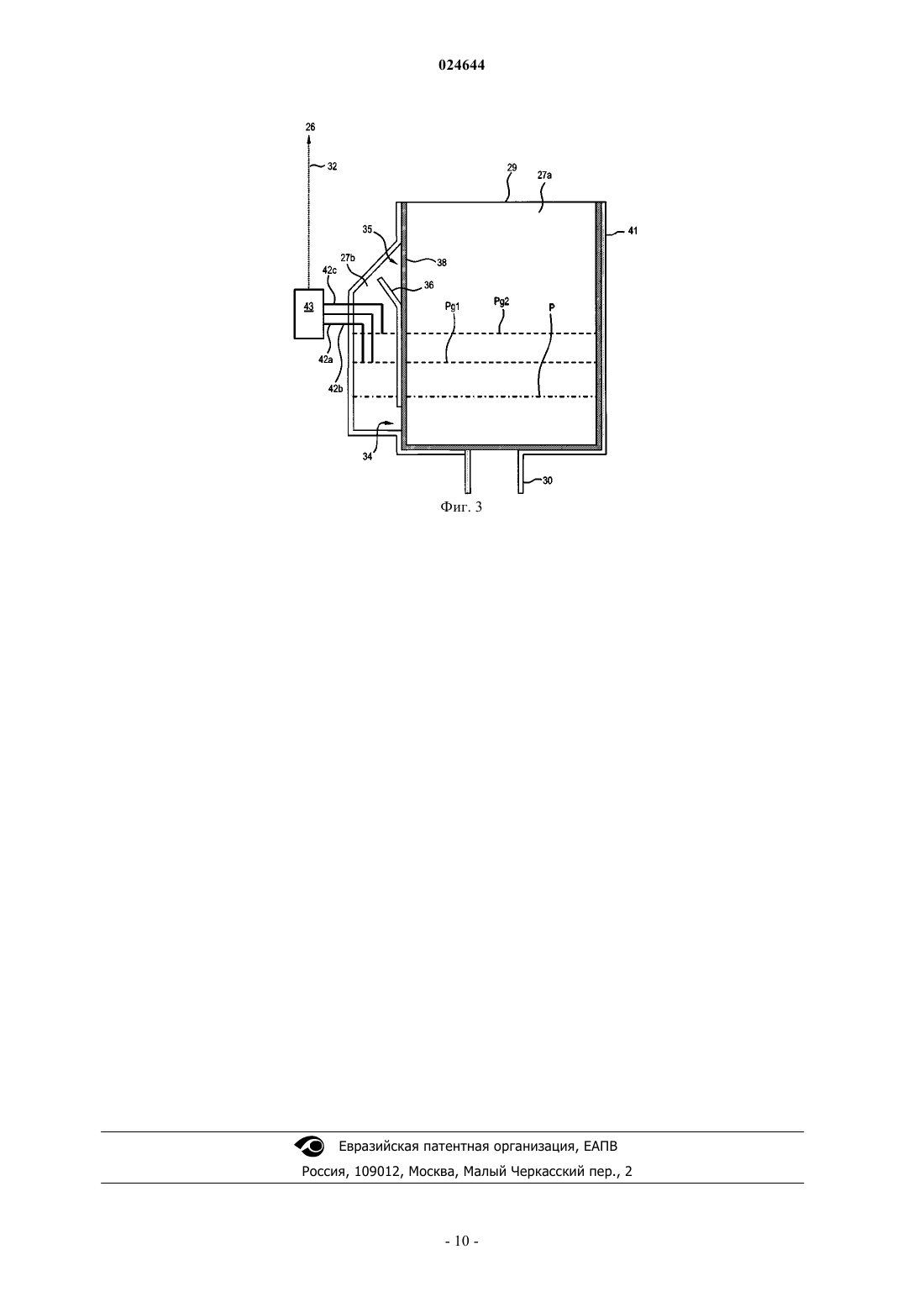

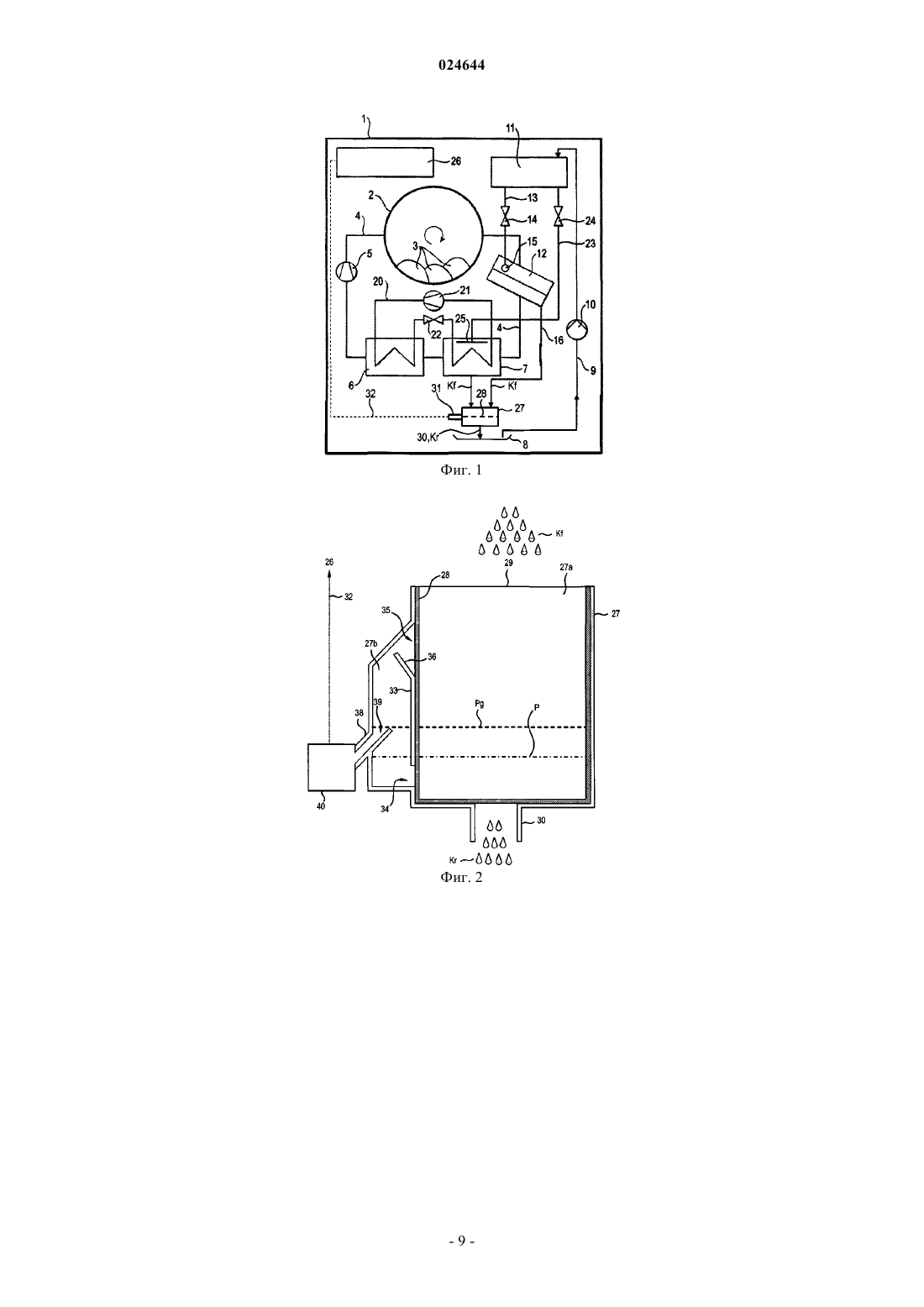

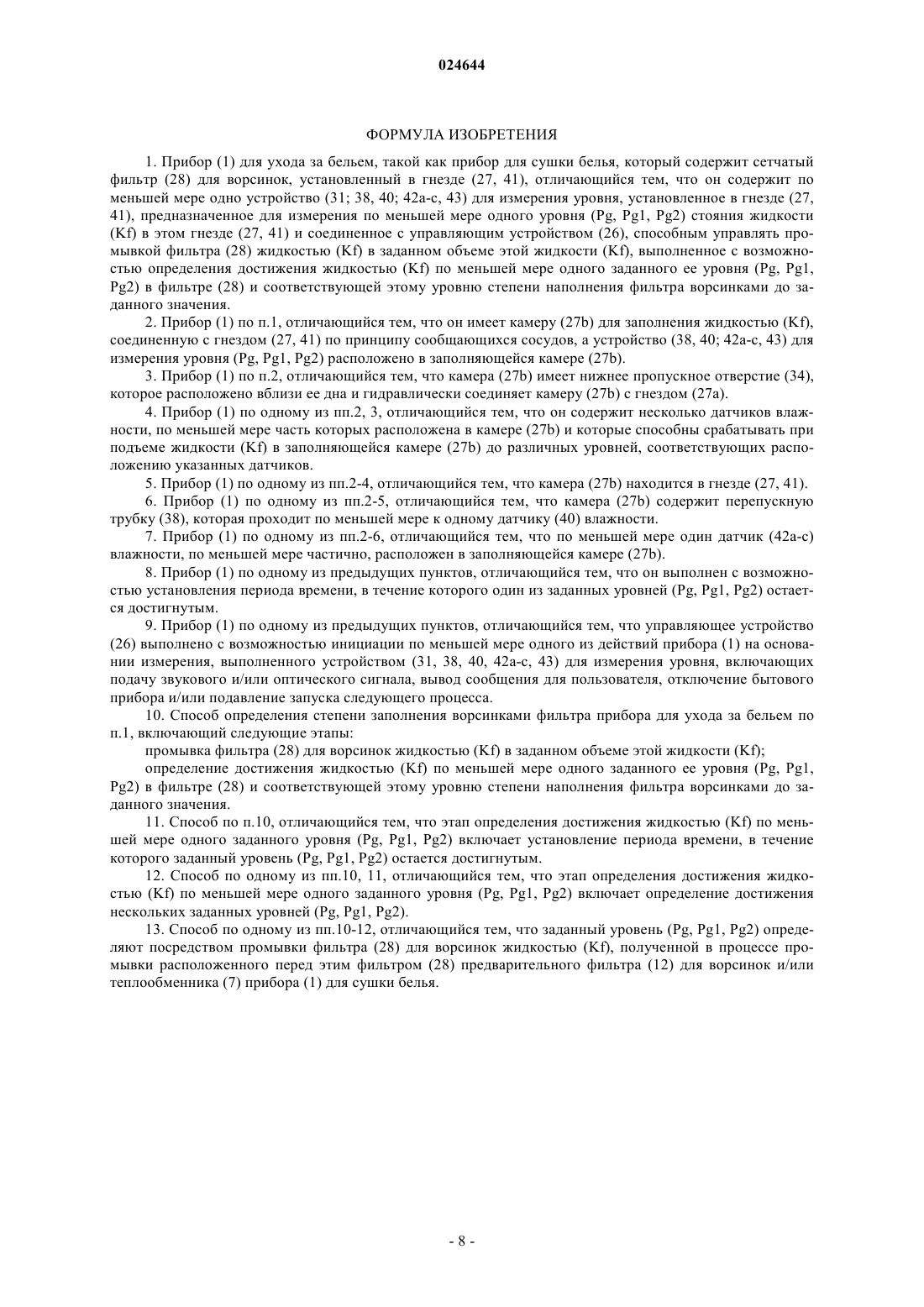

ПРИБОР ДЛЯ УХОДА ЗА БЕЛЬЕМ С ФИЛЬТРОМ ДЛЯ ВОРСИНОК И СПОСОБ ОПРЕДЕЛЕНИЯ СТЕПЕНИ ЗАПОЛНЕНИЯ ВОРСИНКАМИ ФИЛЬТРА УКАЗАННОГО ПРИБОРА Прибор (1) для ухода за бельем, такой как прибор для сушки белья, содержит сетчатый фильтр (28) для ворсинок, установленный в гнезде (27), и по меньшей мере одно устройство (31) измерения уровня, предназначенное для измерения по меньшей мере одного уровня стояния жидкости в этом гнезде (27). Способ определения степени заполнения ворсинками фильтра прибора для ухода за бельем включает следующие этапы: промывка фильтра (28) для ворсинок жидкостью (Kf) в заданном объеме этой жидкости (Kf); определение достижения жидкостью (Kf) по меньшей мере одного заданного ее уровня (Pg; Pg1, Pg2) в фильтре (28) и соответствующей этому уровню степени наполнения фильтра ворсинками до заданного значения.(71)(73) Заявитель и патентовладелец: БСХ ХАУСГЕРЕТЕ ГМБХ (DE) Область техники, к которой относится изобретение Изобретение относится к прибору для ухода за бельем, такому как прибор для сушки белья, который содержит сетчатый фильтр для ворсинок, установленный в гнезде. Кроме того, изобретение относится к способу определения степени заполнения ворсинками фильтра прибора для ухода за бельем. Предшествующий уровень техники Патентная заявка WO 2010/028992 A1 описывает сушильную машину, которая содержит сушильную камеру для укладки влажных изделий и канал для технологического воздуха, предназначенный для подачи технологического воздуха в сушильную камеру и для отвода технологического воздуха из сушильной камеры, причем этот канал для технологического воздуха содержит источник тепла для нагрева технологического воздуха перед его поступлением в сушильную камеру и теплоотвод для охлаждения технологического воздуха после его выхода из сушильной камеры, а также первый фильтр для ворсинок,расположенный между сушильной камерой и теплоотводом и предназначенный для улавливания ворсинок из технологического воздуха, причем к этому фильтру присоединено первое очищающее устройство. Это первое очищающее устройство содержит сборник для жидкости, первый промывочный трубопровод,присоединенный к сборнику, первый управляющий орган, находящийся в этом первом промывочном трубопроводе, и первый распределитель, подсоединенный к первому промывочному трубопроводу и предназначенный для распределения жидкости, направляемой по первому промывочному трубопроводу,по первому фильтру для ворсинок и для удаления уловленных ворсинок с первого фильтра для ворсинок,а также первый отводящий трубопровод, предназначенный для отведения жидкости с уловленными ворсинками от первого фильтра для ворсинок в сборник. Жидкость, содержащая ворсинки после очистки фильтра для ворсинок и/или испарителя, собирается в приемный лоток перед перекачиванием в промывочный резервуар. Однако ворсинки, содержащиеся в жидкости, могут нарушить работу насоса. Чтобы в приемный лоток не попадали по меньшей мере ворсинки, счищенные с фильтра для ворсинок, предусмотрен второй фильтр для ворсинок. Патентная заявка EP 2075368 A1 описывает способ утилизации конденсата в бытовом приборе по уходу за бельем, согласно которому конденсат, образующийся при эксплуатации бытового прибора, собирается в сборный резервуар, причем уровень конденсата, накопленного в сборном резервуаре, контролируется, и при превышении предельного значения уровня подается сигнал, указывающий на необходимость выполнения процесса утилизации конденсата, или запускается процесс утилизации конденсата. Сущность изобретения Задачей предлагаемого изобретения является разработка такой модификации прибора для ухода за бельем, в частности прибора для сушки белья, которая позволит повысить надежность его работы. Эта задача решена признаками независимых пунктов формулы изобретения. Предпочтительные варианты исполнения раскрываются, в частности, в зависимых пунктах формулы, а также в нижеследующем описании. Таким образом, задача решается прибором для ухода за бельем, таким как прибор для сушки белья,который содержит сетчатый фильтр для ворсинок, установленный в гнезде, и по меньшей мере одно устройство измерения уровня, установленное в гнезде, предназначенное для измерения по меньшей мере одного уровня стояния жидкости в этом гнезде. Преимущество такого прибора для ухода за бельем заключается в возможности простого определения уровня наполнения сетчатого фильтра, находящегося в гнезде для сетчатого фильтра, ворсинками,волосами и т.п. При этом прибор для ухода за бельем использует тот факт, что жидкость, попадающая на сетчатый фильтр, стекает тем хуже, чем больше ворсинок и подобных им загрязнений находится в сетчатом фильтре. Иными словами, через фильтр будет пропускаться тем меньше воды, чем больше фильтр забит ворсинками и подобными им загрязнениями. Таким образом, когда жидкость поступает в гнездо для сетчатого фильтра и, тем самым, в установленный в нем сетчатый фильтр, уровень жидкости в гнезде для сетчатого фильтра повышается. Чем больше ворсинок уже накопилось в фильтре, тем выше может быть максимальный подъем жидкости. Устройство для измерения уровня позволяет, в частности, измерить уровень, указывающий на количество ворсинок в фильтре, соответствующее полному или почти полному наполнению фильтра ворсинками и т.п. (в дальнейшем - "предельный уровень"). Таким образом, на основании простого измерения уровня наполнения можно сделать вывод о наполнении фильтра ворсинками и подобными им загрязнениями. В предпочтительном варианте измерения уровня наполнения, отличающемся особенной простотой,датчик уровня наполнения может располагаться на внутренней стороне стенки гнезда для сетчатого фильтра. Когда уровень поднимается до датчика уровня наполнения, этот датчик подает сигнал. В следующем предпочтительном варианте исполнения предусмотрена камера для заполнения жидкостью, соединенная с гнездом по принципу сообщающихся сосудов, а устройство для измерения уровня расположено в заполняющейся камере. Этот вариант исполнения выгоден тем, что измерение уровня может выполняться с особой точностью. Так, например, динамика жидкости (волны, плеск и т.п.) отражается на заполняющейся камере лишь приглушенно. Кроме того, предотвращаются ложные срабатывания устройства для измерения уровня, обусловленные брызгами, а также влажным сетчатым фильтром. В специальном предпочтительном варианте исполнения камера имеет нижнее пропускное отвер-1 024644 стие, которое расположено вблизи ее дна и гидравлически соединяет камеру с гнездом. Это позволяет достоверно распознавать даже низкие уровни стояния жидкости. Возможен вариант, в котором камера расположена на некотором расстоянии от гнезда для сетчатого фильтра и гидравлически соединяется с ним, например, по меньшей мере одним каналом для протекания жидкости (трубой, шлангом и т.п.). В предпочтительном варианте исполнения, отличающемся компактностью и надежностью, камера находится в гнезде для сетчатого фильтра. Т.е. камера встроена в гнездо для сетчатого фильтра. Чтобы камера не забивалась ворсинками, волосами или другими частицами, она предпочтительно располагается внутри гнезда вне области, предусмотренной для установки сетчатого фильтра. С этой же целью камера предпочтительно располагается сбоку от области, предусмотренной для установки сетчатого фильтра. В частности, гнездо для сетчатого фильтра может быть разделено на камеру для установки сетчатого фильтра и заполняющуюся камеру, причем обе камеры будут разделяться перегородками. В перегородке может иметься нижнее пропускное отверстие, предназначенное для обмена жидкостью. Жидкость может поступать через нижнее пропускное отверстие из сетчатого фильтра в заполняющуюся камеру вплоть до уравнивания (геодезического) уровня жидкости в камере для установки сетчатого фильтра и заполняющейся камере, и наоборот, обратно к фильтру по мере понижения уровня в камере для установки сетчатого фильтра. В перегородке может быть предусмотрено верхнее вентиляционное отверстие для обмена воздухом, позволяющее предотвратить подпор воздуха в заполняющейся камере. В следующем предпочтительном варианте исполнения камера содержит перепускную трубку или перепускной канал, который проходит по меньшей мере к одному датчику влажности. Перепускная трубка вместе со своим перепускным отверстием (со своей перепускной кромкой), расположенным в заполняющейся камере, находится на уровне, соответствующем предельному уровню. Когда жидкость достигает этого уровня, она перетекает через перепускную трубку по меньшей мере к одному датчику влажности, который при увлажнении может подавать соответствующий сигнал. В данном случае устройство для измерения уровня может содержать, например, перепускную трубку и датчик влажности. Этот вариант исполнения выгоден тем, что сам датчик (датчик влажности и т.п.) может быть расположен отдельно от заполняющейся камеры. Это позволяет легко менять датчик и, кроме того, обеспечить достаточное пространство для монтажа датчика. Аналогичным образом, если выделенная камера не предусмотрена, перепускная трубка также может быть расположена непосредственно в гнезде для сетчатого фильтра или на нем. В следующем предпочтительном варианте исполнения по меньшей мере один датчик влажности по меньшей мере частично располагается в заполняющейся камере. Это позволяет получить особенно компактную конструкцию. По меньшей мере один датчик влажности расположен таким образом, чтобы он срабатывал при достижении по меньшей мере одного предельного уровня. В следующем предпочтительном варианте исполнения устройство для измерения уровня функционально соединено с управляющим устройством, причем управляющее устройство рассчитано на инициацию по меньшей мере одного действия прибора для ухода за бельем на основании измерения, выполненного устройством для измерения уровня. По меньшей мере одно действие может включать подачу звукового и/или оптического сигнала. По меньшей мере одно действие может также включать вывод сообщения для пользователя, в частности на дисплей бытового прибора. Кроме того, по меньшей мере одно действие может включать отключение бытового прибора и/или подавление запуска следующего процесса, в частности процесса обработки белья. В следующем предпочтительном варианте исполнения прибор содержит несколько датчиков влажности, по меньшей мере часть которых расположена в камере и которые способны срабатывать при подъеме жидкости в заполняющейся камере до различных уровней, соответствующих расположению указанных датчиков. Так, датчики влажности, в зависимости от достигнутого уровня, могут инициировать действия, распределенные по различным группам. Например, когда при достижении нижнего уровня срабатывает первый датчик влажности, но второй, более высокий уровень еще не достигнут, бытовой прибор может выводить предупреждение для пользователя, например "Фильтр для ворсинок забит, необходима его замена". При достижении второго, более высокого уровня и, следовательно, срабатывании соответствующего второго датчика влажности можно, например, дополнительно или в качестве альтернативы блокировать запуск следующего процесса обработки белья, например вместе с выводом сообщения "Прибор отключен по причине забитого фильтра для ворсинок. Пожалуйста, замените фильтр". В альтернативном варианте различные уровни могут определяться, например, при помощи одного устройства для измерения уровня, при помощи поплавка. В предпочтительном варианте исполнения устройство для измерения уровня содержит по меньшей мере один датчик влажности. Датчик влажности может содержать, например, пару электродов. Для определения влажности на пару электродов может, например, подаваться напряжение, причем ток, протекающий между обоими электродами, увеличивается или появляется только тогда, когда промежуток ме-2 024644 жду двумя электродами заполнен жидкостью. Изменение тока легко поддается распознаванию и может использоваться для определения уровня. Иными словами, можно контролировать электрическую проводимость пары электродов (цифровым или аналоговым способом). В качестве альтернативы или дополнения устройство для измерения уровня может содержать поплавок, который расположен в заполняющейся камере и соединен с герконовым датчиком или герконовым выключателем или содержит такой датчик или выключатель. Сетчатый фильтр может представлять собой, например, сито или фильтр. Соответственно, гнездо для сетчатого фильтра может также называться держателем фильтра и т.д. Сито или фильтр могут быть изготовлены, например, из металла или ткани. Жидкость может представлять собой воду, в частности конденсат. В гнездо для сетчатого фильтра может поступать, в частности, вода от очистки фильтра для ворсинок и/или теплообменника. Прибор для ухода за бельем может быть устроен таким образом, что измерение уровня будет связано (только) с процессом очистки фильтра для ворсинок и/или теплообменника или с выполнением какого-либо действия. Так, уровень может определяться в связи с быстрым наполнением предварительно заданного промывочного объема. Это дает высокую точность определения. Напротив, можно игнорировать превышение уровня вследствие наличия влаги, обусловленной количеством белья и накопившейся в белье. Прибор для ухода за бельем может представлять собой, в частности, прибор для сушки белья, в частности сушильную или стирально-сушильную машину (комбинацию стиральной и сушильной машин). Кроме того, задача решается способом определения степени заполнения фильтра (наполнения ворсинками и т.п.) прибора для ухода за бельем, причем способ включает следующие этапы: (i) наполнение или промывка жидкостью фильтра для ворсинок в заданном объеме этой жидкости; (ii) определение достижения жидкостью заданного уровня в фильтре и соответствующей этому уровню степени наполнения фильтра ворсинками до заданного значения. Таким образом, способ использует определение уровня как меру степени наполнения. Корреляция между уровнем и степенью наполнения может быть определена,например, опытным путем. В предпочтительном варианте способа этап определения достижения заданного уровня включает установление периода времени, в течение которого заданный уровень остается достигнутым. Иными словами, может быть задан период времени, в течение которого заданный уровень стояния жидкости должен оставаться достигнутым или превышаться, чтобы его можно было использовать или учитывать при определении степени наполнения, например для инициации какого-либо действия. Длительность этого периода может быть заложена, например, в управляющее устройство. Этот вариант способа выгоден тем, что позволяет игнорировать кратковременные колебания уровня, которые могут быть вызваны,например, волнами, и учитывать только "статичный" уровень стояния жидкости. В следующем предпочтительном варианте способа заданный уровень определяется или устанавливается путем промывания фильтра для ворсинок заданным объемом жидкости. Это позволяет достичь особо точной корреляции между уровнем и степенью наполнения. В специальном предпочтительном варианте способа заданный уровень определяют путем промывки фильтра для ворсинок жидкостью, поступившей во время очистки расположенного перед этим фильтром (или в канале для технологического воздуха) предварительного фильтра для ворсинок и/или теплообменника прибора для сушки белья. При этом используется тот факт, что объем жидкости для очистки расположенного впереди предварительного фильтра для ворсинок и/или теплообменника хорошо известен. Например, жидкость может поступать в результате (резкого) опорожнения промывочного резервуара известного объема. Поскольку такой процесс очистки может выполняться регулярно, можно также регулярно, без дополнительных затрат или с незначительными дополнительными затратами, определять степень наполнения фильтра ворсинками и т.п. В следующем предпочтительном варианте способа за этапом, на котором получен положительный результат определения достижения предварительно заданного уровня, следует этап, на котором выполняется некоторое действие. Перечень фигур чертежей Изобретение детально описывается на основании вариантов исполнения, схематично показанных на следующих фигурах. При этом для наглядности одинаковые или имеющие одинаковое назначение элементы могут иметь одинаковые обозначения. На фигурах изображено: фиг. 1 - схема прибора для ухода за бельем, выполненного в виде сушильной машины; фиг. 2 - боковой разрез гнезда для сетчатого фильтра в приборе для ухода за бельем, согласно первому варианту исполнения; фиг. 3 - боковой разрез гнезда для сетчатого фильтра в приборе для ухода за бельем, согласно второму варианту исполнения. Осуществление изобретения Как показано на фиг. 1, прибор для ухода за бельем, в данном случае сушильная машина 1, содержит сушильную камеру 2, которая выполнена в виде вращающегося барабана, и в которую в целях сушки укладываются влажные изделия, в данном случае - белье 3. Предусмотрен замкнутый контур 4 технологического воздуха, в котором под действием воздуходувного устройства 5 циркулирует поток технологического воздуха, забирающий и отводящий влагу от белья 3. Источник 6 тепла нагревает технологический воздух перед впуском воздуха в сушильную камеру 2. После того, как нагретый таким образом технологический воздух пройдет через белье 3, переваливающееся в сушильной камере 2 благодаря ее вращению, и поглотит содержащуюся в нем влагу, воздух покинет сушильную камеру 2 и поступит на теплоотвод 7. Здесь технологический воздух охлаждается, в результате чего принесенная им влага конденсируется, выпадает в виде жидкого конденсата на элементы теплоотвода 7 и стекает в расположенный под ним приемный лоток 8. Из приемного лотка 8 такой конденсат попадает по трубопроводу 9, в который встроен насос 10 для конденсата, в сборник 11. Этот сборник 11 устроен таким образом, чтобы по завершении процесса сушки его можно было вынуть из сушильной машины 1, чтобы вылить из него жидкость и надлежащим образом утилизировать ее. Между сушильной камерой 2 и теплоотводом 7 в контуре 4 технологического воздуха расположен первый фильтр 12 для ворсинок. Этот первый фильтр 12 для ворсинок необходим для того, чтобы улавливать ворсинки (т.е. мелкие, пылеобразные частицы волокна и т.п.), срываемые потоком технологического воздуха с белья 3, не допуская их попадания на теплоотвод 7 и его загрязнения. Это необходимо прежде всего потому, что ворсинки, оседающие на соответствующим образом выполненные поверхности теплоотвода 7, могут значительно ухудшать теплопроводность элементов внутри теплоотвода 7, в результате чего работоспособность сушильной машины 1 может быть снижена или даже нарушена. Разумеется, наличие первого фильтра 12 для ворсинок в контуре 4 технологического воздуха не гарантирует отсутствия возможных помех, так как даже первый фильтр 12 для ворсинок, в зависимости от обстоятельств, будет значительно тормозить поток в контуре 4 технологического воздуха, если в ходе процесса сушки он будет забит ворсинками. Чтобы избежать таких помех и, кроме того, создать возможность для удаления ворсинок из сушильной машины 1, к первому фильтру 12 для ворсинок присоединено первое очищающее устройство 13, 14, 15, при помощи которого первый фильтр 12 для ворсинок может очищаться от ворсинок с использованием конденсата, накопленного в сборнике 11. Для этого к сборнику 11 подсоединен первый промывочный трубопровод 13, который, проходя через первый контрольный орган 14, доходит до первого распределителя 15, который расположен на первом фильтре 12 для ворсинок и может распределять конденсат из сборника по первому фильтру 12 для ворсинок. При этом конденсат смывает и удаляет ворсинки,осевшие на первом фильтре 12 для ворсинок. Такой конденсат, содержащий ворсинки, поступает по отводящему трубопроводу 16 на второй фильтр 28 для ворсинок, который отделяет от конденсата смытые ворсинки, после чего конденсат снова стекает в приемный лоток 8, из которого он подается насосом 10 для конденсата обратно в сборник 11. Во втором фильтре 28 ворсинки образуют компактные влажные клубочки, которые могут быть сравнительно легко сняты со второго фильтра 28 для ворсинок и утилизированы. В альтернативном варианте фильтр 28 для ворсинок может быть сменным. В представленном варианте исполнения источник 6 тепла и теплоотвод 7 встроены в тепловой насос 6, 7, 20, 21, 22, который переносит тепло, отобранное в теплоотводе 7 от технологического воздуха, к источнику 6 тепла, который снова возвращает это тепло в технологический воздух. Для этого служит замкнутый охлаждающий контур 20, в котором циркулирует хладагент. Под хладагентом может пониматься субстанция, которая при определенных условиях (давление и температура) может обратимо испаряться и конденсироваться. Такой субстанцией в данном случае может быть пропан, диоксид углерода или фторированный углеводород, например известные соединения R134a, R152a, R407C и R410a, причем две последние субстанции представляют собой смесь нескольких фторированных углеводородов. В любом случае хладагент, находящийся в охлаждающем контуре 20, достигает теплоотвода 7 в жидкой форме. В теплоотводе 7 он испаряется, поглощая тепло из проходящего мимо технологического воздуха. Компрессор 21, установленный в охлаждающем контуре 20, сжимает испаренный хладагент и направляет его на источник 6 тепла. Там хладагент конденсируется, отдавая тепло в проходящий мимо технологический воздух. Затем хладагент, находящийся в жидкой форме, поступает по охлаждающему контуру 20 на дроссель 22, представляющий собой клапан, капилляр или заслонку, на котором его давление снижается. В этой форме он достигает теплоотвода 7, в котором он снова испаряется. Охлаждающий контур должен быть полностью герметичен, чтобы обеспечить полноценное использование хладагента в течение всего ожидаемого срока эксплуатации сушильной машины 1. На практике первого фильтра 12 для ворсинок оказывается недостаточно для полного удаления ворсинок, уносимых технологическим воздухом; необходимо всегда считаться с тем, что самые мелкие фракции ворсинок проходят через фильтр 12 для ворсинок, не задерживаясь им. Эти мельчайшие ворсинки в более или менее полном объеме оседают на теплоотводе 7, причем вследствие образующегося здесь конденсата они прилипают к соответствующим поверхностям теплоотвода 7. Эти ворсинки могут значительно ухудшить работоспособность теплоотвода 7, например, после выполнения большого коли-4 024644 чества циклов сушки в сушильной машине 1. В рассматриваемом варианте ситуация усугубляется тем,что вследствие необходимости полностью герметизировать охлаждающий контур 20 невозможно извлечь теплоотвод 7 из сушильной машины 1 с целью его очистки. Поэтому к теплоотводу 7 присоединено второе очистное устройство 23, 24, 25, которое также может использовать накопленный в сборнике 11 конденсат, чтобы очищать поверхности теплоотвода 7, соприкасающиеся с технологическим воздухом, и удалять налипшие ворсинки. Для этого к сборнику присоединен второй промывочный трубопровод 23 с встроенным вторым контрольным органом 24, который соединяет сборник 11 со вторым распределителем 25, расположенным на теплоотводе 7. Через этот второй распределитель 25 конденсат из сборника 11 поступает на теплоотвод 7 и может смывать осевшие на нем ворсинки. Такой конденсат, содержащий ворсинки, стекает в приемный лоток 8, из которого перекачивается насосом 10 для конденсата обратно в сборник 11. Так как первый фильтр 12 для ворсинок улавливает преобладающую долю всех ворсинок,нагрузка на теплоотвод 7 сравнительно мала, а осевшие на нем ворсинки являются относительно мелкими. Тем не менее, эти ворсинки, в частности волосы, с течением времени могут нарушить работу, в частности насоса 10 для конденсата. Поэтому конденсат, стекающий с теплоотвода 7, также направляется на второй фильтр 28 для ворсинок. В данном случае каждый из контрольных органов 14 и 24 представляет собой простой клапан 14 или 24. В случае если для соответствующей очистки желателен относительно сильный поток конденсата,к каждому из клапанов 14 и 24 может быть дополнительно присоединен насос. При необходимости, для обоих клапанов 14 и 24 можно было бы использовать один и тот же насос. В сушильной машине 1 предусмотрено управляющее устройство 26. Это устройство позволяет пользователю сушильной машины 1 выбирать одну из нескольких предлагаемых программ для нужного варианта сушки, содержит индикатор, на который выводится вся необходимая для пользователя информация, и управляет всеми управляемыми компонентами сушильной машины 1. Соответствующие управляющие провода не показаны на фиг. 1 ради сохранения наглядности. Фильтр 28 для ворсинок находится в гнезде 27 для сетчатого фильтра, имеющем вид чаши. Через открытую верхнюю сторону гнезда для сетчатого фильтра, служащую впуском, по отводящему трубопроводу 16 поступает конденсат Kf, использовавшийся для очистки первого фильтра 12 для ворсинок и содержащий ворсинки, а также конденсат Kf, стекающий с теплоотвода 7 в режиме нормальной эксплуатации и содержащий ворсинки, смытые с теплоотвода. Через выпуск 30, расположенный со стороны дна,конденсат Kr, очищенный в фильтре 28 и, по существу, освобожденный от ворсинок, стекает в приемный лоток 8. К гнезду 27 для сетчатого фильтра присоединено устройство 31 для измерения по меньшей мере одного уровня стояния воды в гнезде 27 для сетчатого фильтра. Устройство 31 для измерения уровня соединено линией 32 передачи данных с управляющим устройством 26, благодаря чему данные измерений, полученные устройством 31 для измерения уровня, могут передаваться на управляющее устройство 26 и обрабатываться и/или использоваться им. Например, управляющее устройство 26 может инициировать по меньшей мере одно действие, когда устройство 31 для измерения уровня распознает предварительно заданный уровень стояния конденсата в гнезде 27 для сетчатого фильтра или срабатывает при достижении этого уровня. На фиг. 2 представлен детальный боковой разрез гнезда 27 для сетчатого фильтра. Гнездо 27 для сетчатого фильтра имеет форму чаши с открытой верхней стороной 29. Через открытую верхнюю сторону 29 может устанавливаться второй фильтр 28 для ворсинок, выполненный, например, также в форме чаши. Во время работы сушильной машины 1 гнездо 27 для сетчатого фильтра и второй фильтр 28 для ворсинок наполняются через открытую верхнюю сторону 29, в частности конденсатом Kf, стекающим с теплоотвода 7, и/или конденсатом Kf, направляемым по отводящему трубопроводу 16. Второй фильтр 28 для ворсинок создает сопротивление потока для конденсата Kf, вследствие чего подлежащий очистке конденсат Kf накапливается в гнезде 27 для сетчатого фильтра и во втором фильтре 28 для ворсинок. Таким образом, конденсат Kf поднимается до некоторого уровня P в гнезде 27 для сетчатого фильтра. Чем больше ворсинок и подобных им предметов накоплено во втором фильтре 28 для ворсинок, тем выше будет подниматься уровень P. В частности, при очистке первого фильтра 12 для ворсинок и/или теплового насоса определенный объем конденсата путем открытия контрольных органов 14, 24 может за короткое время, в частности потоком, попадать в гнездо 27 для сетчатого фильтра. Временно достигаемый при этом максимальный уровень P может служить мерой наполнения второго фильтра 28 для ворсинок, так как по мере увеличения числа ворсинок и т.п., во-первых, увеличивается сопротивление потоку второго фильтра 28 для ворсинок, а во-вторых, ворсинки и подобные им загрязнения занимают больший объем во втором фильтре 28 для ворсинок. Таким образом, уровень P может (по меньшей мере при очистке) коррелировать со степенью наполнения второго фильтра 28 ворсинками и подобными им загрязнениями. Гнездо 27 для сетчатого фильтра разделено на камеру 27a для сетчатого фильтра, предназначенную для установки второго фильтра 28 для ворсинок, и заполняющуюся камеру 27b. Камера 27a для сетчатого фильтра и заполняющаяся камера 27b отделены друг от друга перегородкой 33. В перегородке 33 имеется нижнее пропускное отверстие 34, которое гидравлически соединяет между собой камеру 27a для сетчатого фильтра и заполняющуюся камеру 27b и расположено вблизи дна заполняющейся камеры 27b. Через нижнее пропускное отверстие 34 конденсат может поступать из камеры 27a для сетчатого фильтра через второй фильтр 28 для ворсинок в заполняющуюся камеру 27b до тех пор, пока (геодезические) уровни P в камере 27a для сетчатого фильтра и заполняющейся камере 27b, по существу, не уравняются. Конденсат, стекающий в заполняющуюся камеру 27b, не содержит ворсинок. Напротив, при падении уровня P в камере 27a для сетчатого фильтра конденсат направляется из заполняющейся камеры 27b обратно в камеру 27a для сетчатого фильтра. Кроме того, в перегородке 33 может быть предусмотрено верхнее вентиляционное отверстие 35 для обмена воздухом, позволяющее избежать подпора воздуха в заполняющейся камере 27b. При этом верхнее вентиляционное отверстие 35 оснащено отражательной стенкой 36, препятствующей проникновению брызг, волн и т.п. через верхнее вентиляционное отверстие 35. Таким образом, камера 27a для сетчатого фильтра и заполняющаяся камера 27b являются сообщающимися сосудами. Уровень P в камере 27a для сетчатого фильтра отражается на заполняющейся камере 27b. Кроме того, перегородка 33 гарантирует, что динамика конденсата в камере 27a для сетчатого фильтра будет передаваться в заполняющуюся камеру 27b лишь в ослабленном виде. В заполняющейся камере 27b над нижним пропускным отверстием 34 имеется перепуск 38 в виде трубки, открытый конец которого, выходящий в заполняющуюся камеру 27b, образует перепускное отверстие 39. Если смотреть из заполняющейся камеры 27b, то перепуск 38 наклонен вниз. Таким образом,конденсат, находящийся в заполняющейся камере 27b, по меньшей мере частично, попадает в перепускное отверстие 39 и стекает через перепуск 38, если уровень P достигает или превышает кромку перепускного отверстия 39 на предельном уровне Pg. Сторона перепуска 38, обращенная в сторону, противоположную заполняющейся камере 27b, ведет к датчику 40 влажности. Когда конденсат стекает через перепуск 38 к датчику 40 влажности, этот датчик срабатывает. Перепуск 38 и датчик 40 влажности образуют устройство 38, 40 для измерения уровня, которое срабатывает при достижении или превышении предельного уровня Pg. Предельный уровень Pg может соответствовать, например, полному или почти полному второму фильтру 28 для ворсинок (по меньшей мере, при очистке). При срабатывании датчика 40 влажности (возможно, по истечении предварительно заданного времени), о чем на управляющее устройство 26 может подаваться сигнал по линии 32 передачи данных,управляющее устройство 26 может инициировать по меньшей мере одно действие, например вывод предупреждения и/или отключение сушильной машины. Управляющее устройство 26 может также инициировать действие только тогда, когда датчик 40 влажности сработает несколько раз подряд, например по одному или несколько раз за каждый из последовательно выполняемых циклов очистки. Расположение датчика 40 влажности вне гнезда 27 для сетчатого фильтра выгодно тем, что датчик 40 влажности легко поддается замене и, кроме того, может размещаться относительно свободно. В заполняющейся камере 27b может быть также расположено несколько устройств 38, 40 для измерения уровня, в частности на различной высоте. На фиг. 3 представлен боковой разрез гнезда 41 для сетчатого фильтра согласно второму варианту исполнения, которое может использоваться, например, вместо гнезда 27 для сетчатого фильтра. В отличие от гнезда 27 для сетчатого фильтра, гнездо 41 для сетчатого фильтра не содержит перепуска 38. Вместо этого в заполняющейся камере 27b расположено три электрода 42a, 42b, 42 с, образующих две пары 42a, 42b и 42b, 42 с электродов. Когда уровень P (при предельном уровне Pg1) достигает первой пары 42a,42b электродов, оканчивающихся на одинаковой высоте, ток между двумя электродами 42a, 42b изменяется, что может быть прямо или опосредованно (например, при помощи устройства 43 сравнения токов) обнаружено управляющим устройством 26. Устройство для измерения уровня может быть образовано,например, тремя электродами 42a, 42b, 42 с и устройством 43 сравнения токов. Когда уровень P (при предельном уровне Pg2) достигает третьего электрода 42 с, оканчивающегося на более высоком уровне, ток между двумя электродами 42b, 42 с изменяется, что может быть также прямо или опосредованно обнаружено управляющим устройством 26. Таким образом, при помощи трех электродов 42a, 42b, 42 с можно определять в качестве предельных уровней Pg1 и Pg2 два различных уровня P. В этом случае управляющее устройство 26 может инициировать, например, различные действия, в частности вывод предупреждения типа "Фильтр для ворсинок почти полон, пожалуйста, замените/очистите его" при достижении нижнего уровня Pg1 и вывод предупреждения типа "Фильтр для ворсинок полон, пожалуйста, замените/очистите его" и отключение сушильной машины при достижении верхнего уровня Pg2. В альтернативном варианте можно использовать только одну пару электродов, или же более двух пар электродов на различных уровнях. Разумеется, предлагаемое изобретение не ограничивается описанными вариантами исполнения. Так, гнездо 27 для сетчатого фильтра могло бы наполняться только конденсатом, стекающим с теплоотвода 7. Конденсат, использовавшийся для очистки первого фильтра 12 для ворсинок, может фильтроваться, например, собственным фильтром для ворсинок, как описано в патентной заявке WO 2010/028992A1. Кроме того, гнездо 27 для сетчатого фильтра могло бы наполняться только конденсатом, отведенным от первого фильтра 12 для ворсинок. Гнездо 27 для сетчатого фильтра могло бы выполнять, например,функции второго фильтра для ворсинок, описанного в патентной заявке WO 2010/028992 A1. Кроме того,форма гнезда для сетчатого фильтра и сита не ограничивается указанной в настоящем описании. Сито и фильтр могут быть выполнены в виде сменных элементов. Список ссылочных обозначений: 1 - сушильная машина; 2 - сушильная камера; 3 - влажные изделия, белье; 4 - контур технологического воздуха; 5 - воздуходувное устройство; 6 - источник тепла; 7 - теплоотвод; 8 - приемный лоток; 9 - трубопровод для перекачивания; 10 - насос для конденсата; 11 - первое очищающее устройство, сборник; 12 - первый фильтр для ворсинок; 13 - первое очищающее устройство, первый промывочный трубопровод; 14 - первое очищающее устройство, первый контрольный орган; 15 - первое очищающее устройство, первый распределитель; 16 - первое очищающее устройство, отводящий трубопровод; 20 - охлаждающий контур; 21 - компрессор; 22 - дроссель; 23 - второй промывочный трубопровод; 24 - второй контрольный орган; 25 - второй распределитель; 26 - управляющее устройство; 27 - гнездо для сетчатого фильтра 27a - камера для сетчатого фильтра; 27b - камера для заполнения жидкостью; 28 - второй фильтр для ворсинок; 29 - верхняя сторона гнезда для сетчатого фильтра; 30 - отвод; 31 - устройство для измерения уровня; 32 - линия передачи данных; 33 - перегородка; 34 - пропускное отверстие; 35 - вентиляционное отверстие; 36 - отражательная стенка; 38 - перепускная трубка; 39 - перепускное отверстие; 40 - датчик влажности; 41 - гнездо для сетчатого фильтра 42a - электрод; 42b - электрод; 42 с - электрод; 43 - устройство сравнения токов; ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Прибор (1) для ухода за бельем, такой как прибор для сушки белья, который содержит сетчатый фильтр (28) для ворсинок, установленный в гнезде (27, 41), отличающийся тем, что он содержит по меньшей мере одно устройство (31; 38, 40; 42a-c, 43) для измерения уровня, установленное в гнезде (27,41), предназначенное для измерения по меньшей мере одного уровня (Pg, Pg1, Pg2) стояния жидкости(Kf) в этом гнезде (27, 41) и соединенное с управляющим устройством (26), способным управлять промывкой фильтра (28) жидкостью (Kf) в заданном объеме этой жидкости (Kf), выполненное с возможностью определения достижения жидкостью (Kf) по меньшей мере одного заданного ее уровня (Pg, Pg1,Pg2) в фильтре (28) и соответствующей этому уровню степени наполнения фильтра ворсинками до заданного значения. 2. Прибор (1) по п.1, отличающийся тем, что он имеет камеру (27b) для заполнения жидкостью (Kf),соединенную с гнездом (27, 41) по принципу сообщающихся сосудов, а устройство (38, 40; 42a-c, 43) для измерения уровня (Pg, Pg1, Pg2) расположено в заполняющейся камере (27b). 3. Прибор (1) по п.2, отличающийся тем, что камера (27b) имеет нижнее пропускное отверстие (34),которое расположено вблизи ее дна и гидравлически соединяет камеру (27b) с гнездом (27a). 4. Прибор (1) по одному из пп.2, 3, отличающийся тем, что он содержит несколько датчиков влажности, по меньшей мере часть которых расположена в камере (27b) и которые способны срабатывать при подъеме жидкости (Kf) в заполняющейся камере (27b) до различных уровней, соответствующих расположению указанных датчиков. 5. Прибор (1) по одному из пп.2-4, отличающийся тем, что камера (27b) находится в гнезде (27, 41). 6. Прибор (1) по одному из пп.2-5, отличающийся тем, что камера (27b) содержит перепускную трубку (38), которая проходит по меньшей мере к одному датчику (40) влажности. 7. Прибор (1) по одному из пп.2-6, отличающийся тем, что по меньшей мере один датчик (42a-c) влажности, по меньшей мере частично, расположен в заполняющейся камере (27b). 8. Прибор (1) по одному из предыдущих пунктов, отличающийся тем, что он выполнен с возможностью установления периода времени, в течение которого один из заданных уровней (Pg, Pg1, Pg2) остается достигнутым. 9. Прибор (1) по одному из предыдущих пунктов, отличающийся тем, что управляющее устройство(26) выполнено с возможностью инициации по меньшей мере одного из действий прибора (1) на основании измерения, выполненного устройством (31, 38, 40, 42a-c, 43) для измерения уровня, включающих подачу звукового и/или оптического сигнала, вывод сообщения для пользователя, отключение бытового прибора и/или подавление запуска следующего процесса. 10. Способ определения степени заполнения ворсинками фильтра прибора для ухода за бельем по п.1, включающий следующие этапы: промывка фильтра (28) для ворсинок жидкостью (Kf) в заданном объеме этой жидкости (Kf); определение достижения жидкостью (Kf) по меньшей мере одного заданного ее уровня (Pg, Pg1,Pg2) в фильтре (28) и соответствующей этому уровню степени наполнения фильтра ворсинками до заданного значения. 11. Способ по п.10, отличающийся тем, что этап определения достижения жидкостью (Kf) по меньшей мере одного заданного уровня (Pg, Pg1, Pg2) включает установление периода времени, в течение которого заданный уровень (Pg, Pg1, Pg2) остается достигнутым. 12. Способ по одному из пп.10, 11, отличающийся тем, что этап определения достижения жидкостью (Kf) по меньшей мере одного заданного уровня (Pg, Pg1, Pg2) включает определение достижения нескольких заданных уровней (Pg, Pg1, Pg2). 13. Способ по одному из пп.10-12, отличающийся тем, что заданный уровень (Pg, Pg1, Pg2) определяют посредством промывки фильтра (28) для ворсинок жидкостью (Kf), полученной в процессе промывки расположенного перед этим фильтром (28) предварительного фильтра (12) для ворсинок и/или теплообменника (7) прибора (1) для сушки белья.
