Способы измерения сигнала помехи в минисотовой системе

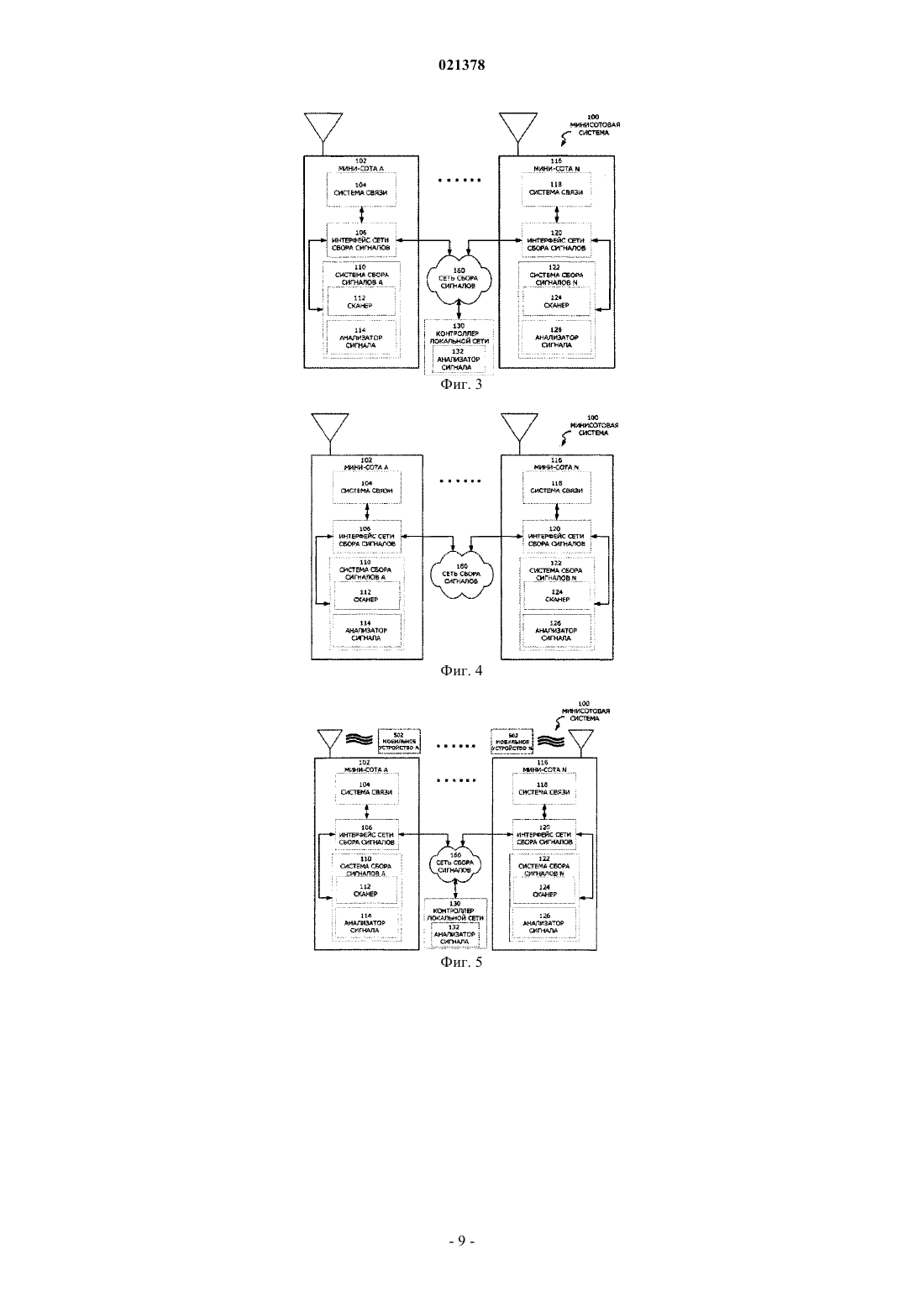

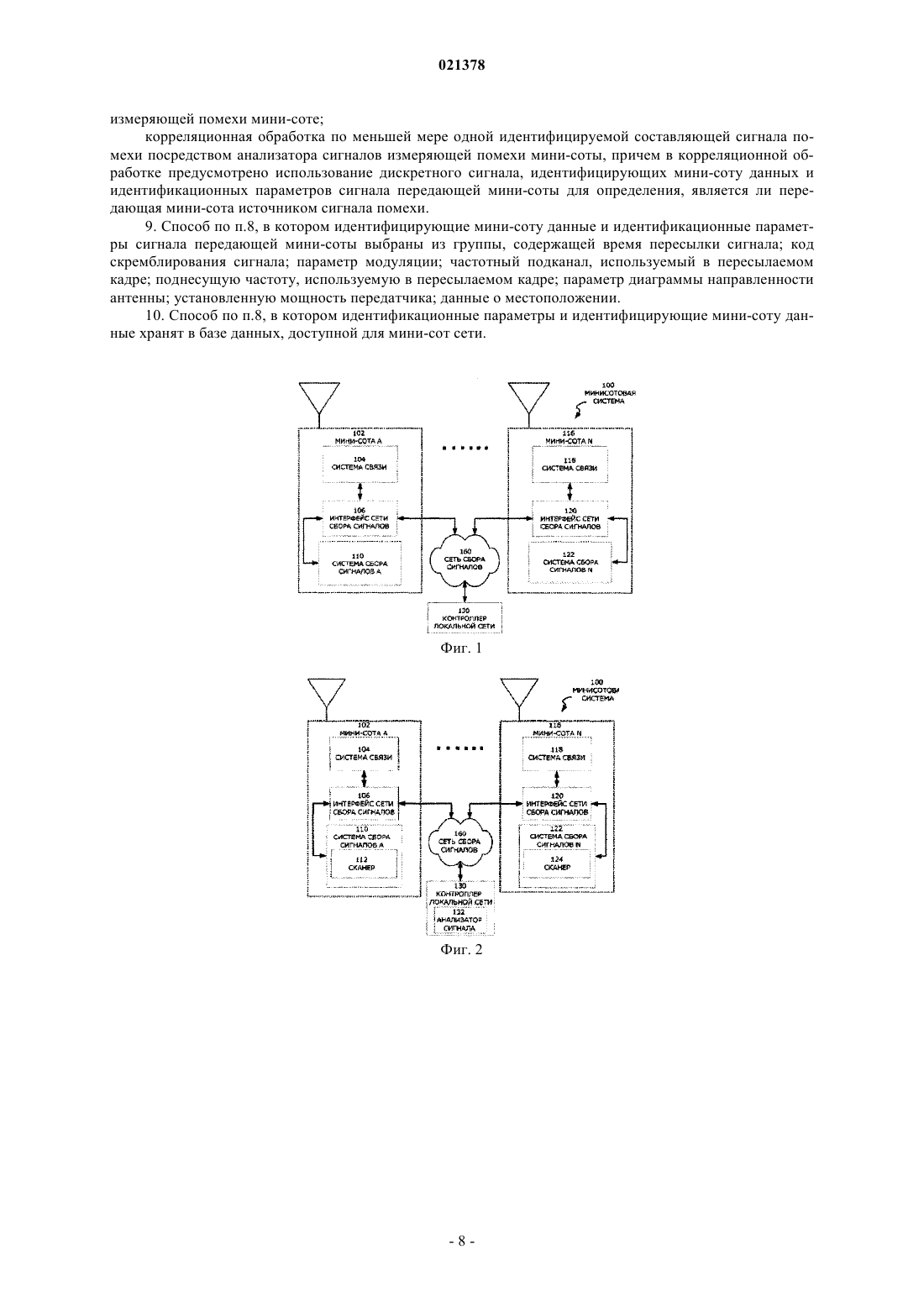

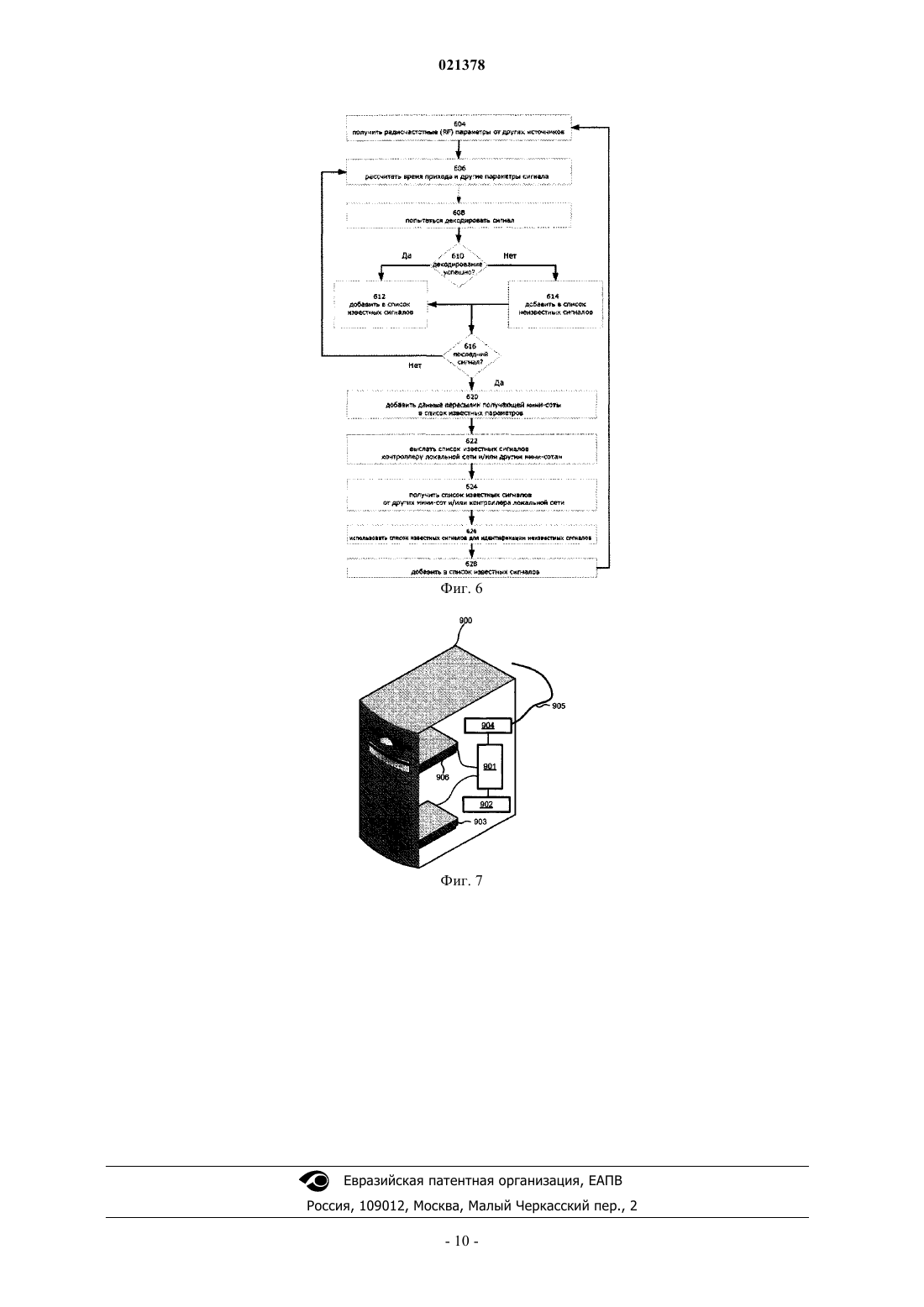

СПОСОБЫ ИЗМЕРЕНИЯ СИГНАЛА ПОМЕХИ В МИНИСОТОВОЙ СИСТЕМЕ В изобретении представлена автоматически конфигурируемая беспроводная сеть с совместным измерением помех на базовых станциях. Минисотовая система содержит множество мини-сот. Каждая мини-сота содержит систему связи для установления связи с удаленными устройствами и между удаленными устройствами, а также систему сбора сигналов, обеспечивающую соединение с сетью сбора сигналов. Система сбора сигналов содержит сканер и анализатор сигналов. Система связи и система сбора сигналов сообщаются с контроллером локальной сети посредством сети сбора сигналов, чтобы передавать данные о мини-соте и сигналах, принимаемых в местоположении мини-соты. Контроллер локальной сети способен обрабатывать принятые от мини-соты данные,относящиеся к ее конфигурации и сигналу, а также данные, принятые от системы сбора сигналов, для определения необходимости переконфигурирования сети для подавления помехи и оптимизации минисотовой системы. Уровень техники Беспроводная сотовая связь предоставляет миллионам людей возможность использования голосовой связи, а также обмена данными и сообщениями. В системе сотовой связи географическая зона обычно разделена на соты. Работающая в определенной соте базовая станция принимает сообщения от мобильных устройств и направляет эти сообщения соответствующему адресату. Адресат может находиться в пределах той же соты, в пределах другой соты или в другой сети. Одним из основных недостатков беспроводных телефонных сетей сотовой и персональной связи является внутриканальная помеха. В случае сетей, использующих Множественный Доступ с Временным Разделением Каналов (МДВР), например стандарта GSM, внутриканальная помеха возникает из-за множественного использования диапазона частот, выделенного для обеспечения услуг связи. Сигнал может содержать не только полезный прямой канал от задействованной соты, но и сигналы, источниками которых являются более удаленные соты. Если помехи от удаленных сот приводят к снижению способности мобильного телефона к безошибочному приему полезного сигнала, важно идентифицировать источник внутриканальной помехи и измерить уровень помехи относительно полезного сигнала. Более подробную информацию по внутриканальной помехе и ее обнаружению можно найти в патенте того же правообладателя US 7013113 от 14 марта 2006 г. "Способ и устройство для внутриканальных измерений и выделения составляющей помехи на основе статистической обработки сигналов в зоне покрытия, тестируемой с использованием объезда", патентной заявке US 2007/0207740 "Использование пакетов синхронизации для измерений внутриканальной помехи", опубликованной 6 сентября 2007 г., и патентной заявке US 2009/0215443 "Тестовая сотовая сетевая система с использованием объезда зоны покрытия", опубликованной 27 августа 2009 г. Указанный патент US 7013113 и патентные заявки US 2007/0207740 и 2009/0215443 целиком и в полном объеме включены в данное изобретение путем ссылки. Для улучшения покрытия сотовой связи, в частности, в сооружениях и зонах интенсивного движения по меньшей мере часть функций базовой станции распределена между малогабаритными устройствами, обслуживающими ограниченные зоны и ограниченное количество вызовов. Например, для обеспечения зоны покрытия внутри сооружения (например, здания, железнодорожного вокзала, аэропорта,квартирного комплекса или стадиона) разработаны пикосоты и фемтосоты. Применение одного или нескольких из указанных маломощных устройств (далее по тексту называемых, как правило, мини-сотами) обеспечивает лучшее покрытие и увеличивает информационную емкость. Мини-соты также подвергаются воздействию помех. Для обеспечения оптимальной работы сот и предоставления услуг связи с минимальными ошибками и минимальными потерями данных системе мини-сот требуется управление. Поскольку большую часть таких новых сот размещают внутри помещений, существующие способы измерения, использующие для проведения тестирования объезд зоны покрытия, на практике неприменимы. При этом во многих случаях соты приобретаются и устанавливаются не поставщиками услуг, а потребителями и владельцами малых предприятий, соответственно поставщики услуг не имеют возможности конфигурировать недавно установленные соты, поскольку им даже не всегда известно местоположение указанных сот. Более того, само количество размещаемых мини-сот и непредсказуемость их функционирования (например, включение и отключение без предупреждения) делает невыполнимой задачу централизованной и статической оптимизации сети. Новые стандарты сотовой связи, такие как IEEE 802.16m, отражают понимание уникальности задач,связанных с мини-сотами. В целом новыми стандартами предписано, что беспроводные сети должны обладать возможностями автоматической конфигурации и автоматической динамической оптимизации. В свою очередь, изготовители базовых станций выпускают оборудование с функцией так называемого сниффинга или сетевого анализа трафика, предусматривающей возможность прослушивания базовой станцией сигналов соседних базовых станций для настройки собственных параметров или, наоборот, для настройки параметров других станций, с обеспечением минимизации взаимных помех между станциями. При этом сетевой анализ трафика может оказаться неэффективным, если сигналы помехи слабы и не могут быть декодированы и идентифицированы. Поскольку существующие способы измерения внутриканальной помехи основаны на проведении мероприятий, предусматривающих объезд тестируемой зоны покрытия, указанные способы не вполне применимы для динамических автоматически конфигурируемых сетей, размещенных внутри помещений. Сущность изобретения Варианты осуществления относятся к системам и способам выделения сигнала помехи в минисотовой системе. В одном из вариантов осуществления минисотовая система содержит множество мини-сот. Каждая мини-сота содержит систему связи для установления связи с удаленными устройствами и между удаленными устройствами, а также систему сбора сигналов, обеспечивающую соединение с сетью сбора сигналов. Система сбора сигналов содержит сканер и анализатор сигналов. Система связи и система сбора сигналов поддерживают связь с контроллером локальной сети по сети сбора сигналов для передачи данных о мини-соте и сигналах, принимаемых в местоположении мини-соты. Контроллер локальной сети способен обрабатывать принятые от мини-соты данные, относящиеся к ее конфигурации и сигналу, а также данные, принятые от системы сбора сигналов, для определения необходимости переконфигурирования сети для подавления помехи и оптимизации минисотовой системы. В другом варианте осуществления предусмотрена возможность обработки принятых сигналов анализатором сигналов перед отправкой их контроллеру локальной сети. При обработке сигналов, осуществляемой либо контроллером локальной сети, либо анализатором сигналов мини-соты, используют идентификационные параметры сигналов, позволяющие идентифицировать соту, являющуюся источником сигнала помехи. Идентификационные параметры сигналов подобраны таким образом, чтобы получить большее превышение уровня полезного сигнала над помехой по сравнению со способами идентификации сигналов, в которых для идентификации источника конкретного сигнала применяют декодирование сигналов. В еще одном варианте осуществления соседние соты предоставляют контроллеру локальной сети данные друг о друге. Например, сота может предоставлять свои временные данные и данные о мощности сигнала, а также временные данные и данные о мощности сигналов ближайшей соседней соты или сот. Описание чертежей Фиг. 1 - блок-схема, изображающая компоненты минисотовой системы согласно одному из вариантов осуществления, в которой используется контроллер локальной сети; фиг. 2 - блок-схема, изображающая дополнительные компоненты минисотовой системы согласно одному из вариантов осуществления; фиг. 3 - блок-схема, изображающая компоненты минисотовой системы согласно одному из вариантов осуществления, в которой функции анализа сигналов разделены между контроллером локальной сети и анализаторами сигналов в мини-сотах; фиг. 4 - блок-схема, изображающая компоненты минисотовой системы согласно одному из вариантов осуществления, в которой функции анализа сигналов выполняются анализаторами сигналов в минисотах; фиг. 5 - блок-схема, изображающая минисотовую систему согласно одному из вариантов осуществления, в которой мобильные устройства передают идентификационные параметры сигналов на одну или несколько мини-сот; фиг. 6 - блок-схема алгоритма информационного обмена данными о сигналах между мини-сотой и контроллером локальной сети и/или другой мини-сотой в минисотовой системе согласно одному из вариантов осуществления; фиг 7 - схематическое изображение компонентов серверного устройства, подходящего для использования в различных вариантах осуществления. Подробное описание Фиг. 1 представляет собой блок-схему, изображающую компоненты минисотовой сети согласно одному из вариантов осуществления. Минисотовая система 100 содержит множество мини-сот, например мини-соты от А 102 до N 116(последняя мини-сота в минисотовой системе 100). Хотя на фиг. 1 изображены только две мини-соты,общее количество мини-сот в минисотовой системе 100 этим числом не ограничено. Мини-сота А 102 содержит систему 104 связи, сетевой интерфейс 106 сбора сигналов и систему 110 сбора сигналов. Аналогичным образом мини-сота N 116 содержит систему 118 связи, сетевой интерфейс 120 сбора сигналов и систему 122 сбора сигналов. Сетевые интерфейсы 106 и 120 сбора сигналов соединены с сетью 160 сбора сигналов. При этом с сетью 160 сбора сигналов также соединен контроллер 130 локальной сети. Сеть 160 сбора сигналов может либо представлять собой выделенную проводную или беспроводную сеть, либо использовать проводную или беспроводную локальную сеть, в общем случае доступную в сооружениях, обслуживаемых минисотовой системой 100. Хотя для обеспечения соединений в сети 160 сбора сигналов может использоваться минисотовая система 100, представляется разумным предусмотреть наличие независимого канала связи отдельных сот с контроллером 130 локальной сети для обеспечения возможности доступа к системе 100 и контроля указанной системы даже при наличии значительной помехи. Для идентификации источника помехи, принятой конкретной мини-сотой, могут быть использованы различные конфигурации компонентов минисотовой системы 100. Отдельные конфигурации проиллюстрированы представленными ниже вариантами осуществления и не являются ограничительными. Фиг. 2 представляет собой блок-схему, изображающую дополнительные компоненты минисотовой системы 100 согласно одному из вариантов осуществления. Минисотовая система 100 содержит множество мини-сот, например мини-соты от А 102 до N 116 (последняя мини-сота в минисотовой системе 100). Хотя на фиг. 2 изображены только две мини-соты, общее количество мини-сот в минисотовой системе 100 этим числом не ограничено. В данном варианте осуществления система А 110 сбора сигналов содержит сканер 112, при этом система N 122 сбора сигналов содержит сканер 124. Контроллер локальной сети 130 содержит анализатор 132 сигналов. Фиг. 3 представляет собой блок-схему, изображающую компоненты минисотовой системы согласно одному из вариантов осуществления, в которой функции анализа сигналов разделены между контроллером локальной сети и анализаторами сигналов в мини-сотах. Минисотовая система 100 содержит множество мини-сот, например мини-соты от А 102 до N 116 (последняя мини-сота в минисотовой системе 100). Хотя на фиг. 3 изображены только две мини-соты, общее количество мини-сот в минисотовой системе 100 этим числом не ограничено. Как показано на фиг. 3, системы сбора сигналов (блоки 110 и 122),связанные с мини-сотами от А до N (блоки 102 и 116), содержат сканеры (блоки 112 и 124) и анализаторы сигналов (блоки 114 и 126). Далее варианты осуществления с фиг. 2 и 3 описаны более подробно. Анализ сигналов можно выполнять только с использованием анализатора 132 сигналов контроллера 130 локальной сети, как показано на фиг. 2, или в той или иной степени с помощью анализаторов сигналов (блоки 114 и 126 с фиг. 3), расположенных в системах А и N сбора сигналов (блоки 112 и 124 с фиг. 3). При некоторых условиях источник сигнала можно идентифицировать декодированием составляющей дискретного сигнала с получением идентифицирующих источник данных в указанной конкретной составляющей сигнала. Поскольку уровень мощности сигналов внутриканальной помехи по определению часто ниже уровня мощности полезного сигнала, декодирование составляющих сигнала может представлять собой сложную и ресурсоемкую задачу. В одном из вариантов осуществления для идентификации источника сигнала используют время прихода известной составляющей сигнала. Например, в сигнале стандарта GSM один из пакетов МДВР имеет фиксированную длину и обычно используется для коррекции частоты (пакет, соответствующий Каналу Коррекции Частоты (ККЧ. Поскольку он представляет собой длительный фрагмент фиксированного сигнала (147-битный фрагмент синусоидальной волны с фиксированной частотой), его обнаружение обеспечивает превышение полезного сигнала над помехой, составляющее более 20 дБ, следовательно обнаружение и измерение временных параметров возможно даже в присутствии более сильных сигналов. В данном варианте осуществления применяют способы корреляции, позволяющие воспользоваться превышением полезного сигнала над помехой, связанным с наличием длительных фиксированных известных шаблонных составляющих сигнала, являющихся в сигнале избыточными, а также других характеристик сигнала, которые по отдельности или в сочетании друг с другом присущи конкретному источнику сигнала. В качестве примеров можно привести, не ограничиваясь названным, пакеты синхронизации и другие фиксированные пакеты, настроечные последовательности, коды скремблирования, параметры модуляции и параметры МАС-уровня (такие, как используемые в каждом кадре частотные подканалы или поднесущие частоты), а также параметры диаграммы направленности антенны. Кроме того,корреляцию можно осуществлять, используя различные шаблоны, связанные с выбранным сигналом,такие как пакеты синхронизации в системах типа GSM, вычисляемые на основе по меньшей мере одного подходящего измерения соответствующих сигналов. Кроме того, в качестве параметра идентификации сигналов можно использовать декодированный фрагмент цифровой информации, переносимый сигналом в заданное время. При этом корреляционную обработку можно использовать для определения того, являются ли другие принятые сигналы, которые могут быть и не декодируемыми, аналогичными соответствующим сигналам или содержащими соответствующие сигналы. Специфические характеристики сигнала, используемые при корреляционной обработке, зависят от эфирного протокола, применяемого в минисотовой системе (например, GSM, МДВР, Многоканальный Доступ с Кодовым Разделением МДКР(CDMA), Ортогональное Частотное Разделение с Мультиплексированием ОЧРМ (OFDM) и 4G). Используемый в данном описании термин "обработка" может относиться к обработке в реальном времени, в квазиреальном времени и не в реальном времени. Например, мини-сота может выполнять первый этап обработки, относящийся к корреляции дискретных сигналов, принятых в указанной минисоте, в реальном времени. Контроллер 130 локальной сети может обрабатывать данные мини-соты в квазиреальном времени и обрабатывать все данные, принятые от множества мини-сот, не в реальном времени. Анализ и идентификация сигналов контроллером локальной сети Согласно той же фиг. 2 минисотовая система 100 содержит множество мини-сот, например минисоты от А 102 до N 116 (последняя мини-сота в минисотовой системе 100). Хотя на фиг. 2 изображены только две мини-соты, общее количество мини-сот в минисотовой системе 100 этим числом не ограничено. В данном варианте осуществления мини-сота А 102 и мини-сота N 116 по сети 160 сбора сигналов передают свои временные параметры и параметры конфигурации на контроллер 130 локальной сети с сохранением параметров в памяти (не показана) последнего. Таким образом, локальный контроллер поддерживает базу данных, относящихся к временным параметрам и параметрам конфигурации каждой мини-соты минисотовой системы 100. Сканеры 112 и 124 выполняют дискретизацию сигналов, принятых в месте установки соответствующих им мини-сот, и по сети 160 сбора сигналов передают дискретные сигналы в контроллер 130 локальной сети. Как описано выше, идентифицируемые составляющие сигнала,такие как пики или форма волны, обрабатывают при помощи анализатора 132 сигналов для корреляции составляющих принятого сигнала. Базу данных, относящихся к временным параметрам и параметрам конфигурации, используют для того, чтобы соотнести составляющую сигнала с конкретным источником. В одном из вариантов осуществления временные данные и данные конфигурации передают в течение интервала измерения, который либо задан предварительно, либо определен динамически в зависимости от состояния минисотовой системы 100, определенного контроллером 130 локальной сети. В минисотовой системе, содержащей множество сот, мини-соты осуществляют совместные измерения, выполняемые в различных точках сети в один и тот же момент времени. В одном из вариантов осуществления предусмотрена возможность идентификации создающей помехи станции, используя другую станцию, находящуюся вблизи создающей помехи станции в месте, в котором имеются благоприятные условия для цифрового декодирования сигнала создающей помехи станции. При этом станция, идентифицировавшая сигнал, может передавать идентификационные данные станции на контроллер локальной сети. Мини-сота также может передавать время пересылки шаблонного сигнала, используемого для идентификации сигнала. Временные данные позволяют анализатору 132 сигналов соотнести коррелированный шаблонный сигнал с источником. Как отмечено выше, для идентификации источника сигнала помехи можно использовать различные идентификационные параметры сигналов, соответствующие эфирному протоколу. Например, можно использовать пакеты синхронизации и другие фиксированные пакеты, настроечные последовательности,коды скремблирования, параметры модуляции и параметры МАС-уровня (такие как используемые в каждом кадре частотные подканалы или поднесущие частоты), параметр диаграммы направленности антенны и установленную мощность передатчика. Местоположение каждой передающей мини-соты в сочетании с переданными ею данными об уровнях сигналов и/или о фазе можно использовать для определения положения источника сигнала в пространстве. Контроллер 130 локальной сети может использовать параметры конфигурации различных минисот, чтобы инициировать изменения в конфигурации различных мини-сот, обеспечивающие подавление помехи. Например, мини-сота может получить команду на изменение частот, мощности, временных параметров, а также на перенаправление или перенастройку своих антенн. Анализ и идентификация сигналов, частично осуществляемая в месте расположения мини-соты Согласно той же фиг. 3, минисотовая система 100 содержит множество мини-сот, например минисоты от А 102 до N 116 (представляющей собой последнюю мини-соту в системе 100). Хотя на фиг. 3 изображено только две мини-соты, общее количество мини-сот в минисотовой системе 100 этим числом не ограничено. В данном варианте осуществления анализаторы 114 и 126 сигналов, расположенные в мини-сотах 102 и 106, использованы для обработки сигналов, принятых в месте расположения мини-соты, и передачи результатов этой обработки на контроллер 130 локальной сети. Объем обработки, осуществляемой в месте расположения мини-соты, может зависеть от производительности анализатора сигналов, объема данных, предназначенных для локального сохранения, размера минисотовой системы, а также других параметров. В одном из вариантов осуществления анализаторы 114 и 126 сигналов, установленные в месте расположения мини-сот, могут запрашивать данные, хранящиеся в контроллере 130 локальной сети. Доступ к этим данным может осуществляться по сети 160 сбора сигналов. Анализ сигналов, осуществляемый в месте расположения мини-соты Фиг. 4 представляет собой блок-схему, изображающую компоненты минисотовой системы 100 согласно одному из вариантов осуществления, в которой функции анализа сигналов выполняются анализаторами сигналов, установленными в мини-сотах. Минисотовая система 100 содержит множество минисот, например мини-соты от А 102 до N 116 (последняя мини-сота в системе 100). Хотя на фиг. 4 изображено только две мини-соты, общее количество мини-сот в минисотовой системе 100 этим числом не ограничено. В данном варианте осуществления функции анализа сигналов осуществляются отдельными минисотами, например мини-сотой А 102 и мини-сотой N 116. Указанные мини-соты по сети 160 сбора сигналов передают индивидуальные данные, относящиеся к своей конфигурации и временным параметрам всем остальным мини-сотам, с сохранением указанных данных в памяти системы сбора сигналов принимающих мини-сот (не показана). В данном варианте осуществления сканеры 112 и 124 могут передавать друг другу для анализа данные, относящиеся к дискретным сигналам. В альтернативном варианте сканеры 112 и 124 могут предварительно обрабатывать дискретные сигналы и передавать результаты обработки (например, результаты корреляции). Данные, относящиеся к временным параметрам и конфигурации, используются каждый сотой для соотнесения конкретного сигнала с конкретным источником. В одном из вариантов осуществления предусмотрено, что системы сбора сигналов мини-сот образуют виртуальную оппортунистическую сеть, в которой в течение интервала измерений используется иерархия различных средств подключения и сообщений протокола. В другом варианте осуществления каждая мини-сота определяет, каким образом модифицировать свою конфигурацию для устранения влияния помехи. При этом мини-сота может выдавать команды дру-4 021378 гим сотам на корректировку их конфигурации для подавления действующей на указанную мини-соту помехи. Способность мини-соты модифицировать свои параметры конфигурации и управлять настройкой параметров других мини-сот может регулироваться посредством логических команд и/или программного управления, предотвращающих принятие отдельной мини-сотой параметров конфигурации или выдачу команд переконфигурирования, которые могли бы нарушить устойчивость работы системы 100 минисотовой связи. Другие варианты осуществления Превышение уровня полезного сигнала над помехой, получаемое при использовании известных шаблонных сигналов, будет увеличено, если шаблонный сигнал представляет собой дискретный сигнал от мини-соты, пересылающей этот дискретный сигнал. То есть, если дискретный сигнал не получен через эфир, а передан передающей мини-сотой по сети 160 сбора сигналов. В данном варианте осуществления мини-сота (например, мини-сота 102) может передавать дискретный сигнал на контроллер 130 локальной сети вместе с временем пересылки дискретного сигнала. Длина дискретного сигнала, передаваемого на контроллер 130 локальной сети, может зависеть, по меньшей мере частично, от количества мини-сот в минисотовой системе 100 и производительности анализатора 132 сигналов. Дискретный сигнал может храниться в памяти анализатора 132 сигналов (не показано) вместе с дискретными сигналами,"напрямую" переданными другими мини-сотами (например, мини-сотой N 116) по сети 160 сбора сигналов. Система сбора сигналов (например, система А 110 сбора сигналов) может передавать сигналы, принятые в месте расположения мини-соты А 102, по эфиру на анализатор 132 сигналов приблизительно во время пересылки переданного дискретного сигнала. Таким образом, анализатор 132 сигналов получает запись переданных "напрямую" дискретных сигналов и переданных по эфиру сигналов. Источник сигнала идентифицируют на основании корреляции переданных напрямую дискретных сигналов с сигналами,принятыми по эфиру. На фиг. 5 изображена блок-схема минисотовой системы 100, в которой обеспечена связьмежду двумя мобильными устройствами (блоки 502 и 504) и мини-сотами А и N (блоки 102 и 116). Данный вариант предусматривает возможность расширения различных описанных выше вариантов осуществления за счет использования идентификационных параметров сигналов, полученных от мобильных устройств 502 и 504. Блок-схема алгоритма с фиг. 6 иллюстрирует информационный обмен данными о сигналах между мини-сотой и контроллером локальной сети и/или другой мини-сотой в минисотовой системе согласно одному из вариантов осуществления. Блок-схема алгоритма с фиг. 6 поясняет обработку данных о сигналах, которая может осуществляться совместно анализатором сигналов, установленным в контроллере локальной сети (см. 130 и 132 на фиг. 3,) и анализатором сигналов, установленным в мини-соте (см. 102 и 114 на фиг. 3). Сигнал принимается системой сбора сигналов (блок 604). Анализатор сигналов, являющийся компонентом системы сбора сигналов, оценивает время прихода сигнала и другие идентификационные параметры сигналов (блок 606). Анализатор сигналов пытается декодировать сигнал (блок 608). Определяют успешность выполнения декодирования сигнала. Если сигнал декодирован (то есть в блоке 610 принято решение "Да"), сигнал добавляют в список известных сигналов (блок 612). Если сигнал не декодирован (то есть в блоке 610 принято решение "Нет"), сигнал добавляют в список неизвестных сигналов(блок 614). Определяют, является ли сигнал последним оцениваемым сигналом. Если сигнал не является последним сигналом (то есть в блоке 616 принято решение "Нет"), указанный этап повторяют в отношении следующего сигнала (блок 606). Если сигнал является последним сигналом (то есть в блоке 610 принято решение "Да"), данные о пересылке от принимающих мини-сот добавляют в список известных сигналов(блок 620). Затем список известных сигналов посылают контроллеру локальной сети и/или остальным мини-сотам (блок 622), где указанный список принимают (блок 624). Список известных параметров сигналов можно использовать для идентификации ранее не идентифицированных сигналов (блок 626). Новые идентифицированные сигналы добавляют в список известных сигналов (блок 628). Начинают новое сканирование и повторяют этапы (блок 606). При этом анализатор сигналов можно встроить в вычислительное устройство, например в сервер 900 с фиг. 7. Сервер 900 можно сконфигурировать на автоматическое сетевое взаимодействие с другими устройствами, обеспечивающее поддержку контента и веб-страниц, выдачу ответов на сообщения других сетевых устройств, реагирование на запросы с других сетевых устройств и выполнение программных команд для осуществления различных функций. В общем случае сервер 900 содержит процессор 901,соединенный с энергозависимой памятью 902 и энергонезависимой памятью большой емкости, например с дисководом 903. Кроме того, сервер 900 может содержать дисковод гибких дисков и/или дисковод компакт-дисков (CD) 906, соединенный с процессором 901. Дополнительно сервер 900 может содержать несколько соединительных входов 904, подключенных к процессору 901, для организации обмена данными с сетевыми схемами 905. Процессор 901 можно сконфигурировать для выполнения программных команд, обеспечивающих осуществление им функций анализатора сигналов. Приводимые выше описание способа и блок-схема алгоритма являются лишь иллюстративными примерами, не предписывающими и не подразумевающими, что этапы, соответствующие различным вариантам осуществления, должны выполняться в указанном порядке. Специалистам в данной области будет очевидно, что этапы в вышеизложенных вариантах осуществления могут выполняться в любой последовательности. При этом такие употребляемые в описании слова, как "после этого", "затем", "следующий" или аналогичные им не предписывают конкретной последовательности этапов и используются только для ориентации при чтении описания предлагаемых способов. Различные пояснительные логические блоки, модули, схемы и этапы алгоритма, описываемые в связи с раскрываемыми вариантами осуществления, могут представлять собой электронную аппаратуру,компьютерное программное обеспечение или их комбинации. Для наглядного пояснения взаимозаменяемости аппаратной части и программного обеспечения различные иллюстративные компоненты, блоки, модули, схемы и этапы описаны выше в основном с точки зрения их функциональных возможностей. Непосредственное осуществление указанных функциональных возможностей посредством аппаратной части или программного обеспечения зависит от конкретного применения и конструктивных ограничений в отношении всей системы. Несмотря на то что для каждого отдельного варианта применения специалисты могут найти различные пути осуществления описанных функциональных возможностей, такие технические решения следует считать входящими в объем данного изобретения. При изготовлении или выполнении аппаратной части, используемой для осуществления различных логических схем, логических блоков, модулей и схем, описанных для пояснения раскрываемых аспектов изобретения, можно использовать процессор. Для выполнения общих задач в качестве процессора можно использовать микропроцессор, при этом в альтернативном варианте процессор может представлять собой любой стандартный процессор, контроллер, микроконтроллер или конечный автомат. Другими вариантами предусмотрено, что некоторые этапы или способы могут быть осуществлены посредством схемы,специально используемой для выполнения заданной функции. Дополнительно процессор может содержать Цифровой Процессор Сигналов ЦПС (DSP), выполняющий различные функции, связанные с анализом сигналов. Так, например, ЦПС может выполнять Быстрое Преобразование Фурье БПФ (FFT), аналого-цифровое и цифроаналоговое преобразование, необходимые для осуществления различных этапов,указанных в данном описании. По меньшей мере в одном из примерных вариантов осуществления выполнение описанных функций можно обеспечить аппаратными средствами, программными средствами или различными комбинациями программных и аппаратных средств. Если выполнение функций обеспечено программными средствами, функции можно хранить или передавать в виде одной или нескольких команд или программы на компьютерно-считываемом носителе. Раскрытые в данном изобретении этапы способа или алгоритм можно объединить в выполняемый процессором программный модуль, разместив последний на компьютерно-считываемом носителе. К компьютерно-считываемым носителям относятся как компьютерные носители информации, так и различные средства передачи информации, в том числе любые средства,позволяющие переносить компьютерную программу из одного места в другое. В качестве носителя информации можно выбрать любой имеющийся подключаемый к компьютеру компьютерно-считываемый носитель, в том числе, не ограничиваясь перечисленным, Оперативную Память ОП (RAM), Постоянное Запоминающее Устройство ПЗУ (ROM), электрически-стираемое программируемое ПЗУ (EEPROM),ПЗУ на компакт-диске (CD-ROM) или другой накопитель на оптическом диске, память на магнитном диске или другое магнитное запоминающее устройство, или любое другое подключаемое к компьютеру средство, применимое для переноса или хранения заданной программы в виде команд или структуры данных. Любое соединение также надлежит считать компьютерно-считываемым носителем. Например, если программу пересылают с веб-сайта, сервера или другого удаленного источника с использованием коаксиального кабеля, волоконно-оптического кабеля, витой пары, Цифровой Абонентской Линии ЦАЛ(DSL или технологии беспроводной связи, например сотовой связи, инфракрасной связи, радиосвязи или СВЧ-связи, то носителями надлежит считать коаксиальный кабель, волоконно-оптический кабель,витую пару, ЦАЛ или технологию беспроводной связи, например инфракрасной связи, радиосвязи или СВЧ-связи. К используемым в данном изобретении дискам относятся, в частности, компакт-диски (CD),лазерные диски, оптические диски, цифровые многоцелевые диски (DVD), дискеты и диски формата Bluray, причем данные с дисков, название которых на английском языке пишется "disks", обычно воспроизводят магнитным способом, а данные с дисков, название которых на английском языке пишется "discs" оптическим способом при помощи лазеров. Комбинации вышеперечисленных носителей также следует относить к компьютерно-считываемым носителям. Кроме того, этапы способа или алгоритма в виде одного кода или любой комбинации или набора кодов и/или команд могут находиться на машинносчитываемом и/или компьютерно-считываемом носителе, включаемом в компьютерный программный продукт. Приведенное выше описание раскрытых вариантов осуществления предназначено для выполнения или использования данного изобретения любым специалистом в данной области. Специалисту будут вполне очевидны различные модификации вариантов осуществления, причем общие принципы, приведенные в данном описании, применимы к другим вариантам осуществления не выходя за рамки объема изобретения. Соответственно данное изобретение не ограничивается описанными вариантами осуществления и охватывает множество вариантов, соответствующих раскрытым в данном описании принципам и новым признакам. Следует также отметить, что любое употребление грамматической категории единственного числа при описании признаков не должно толковаться как ограничивающее соответствующий признак единственным числом. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ измерения сигнала помехи в минисотовой системе, при этом локальная минисотовая система содержит множество мини-сот, каждая из которых содержит систему сбора сигналов и контроллер локальной сети, содержащий анализатор сигналов, причем указанный способ содержит следующие этапы: прием контроллером локальной сети параметров конфигурации и временных параметров от передающей мини-соты; сохранение параметров конфигурации и временных параметров в устройстве хранения данных известных сигналов, причем устройство хранения данных известных сигналов содержит параметры конфигурации и временные параметры других мини-сот и сигналов, связанных с источником; прием контроллером локальной сети дискретного сигнала, полученного системой сбора от передающих мини-сот, причем дискретный сигнал содержит по меньшей мере одну идентифицируемую составляющую сигнала; декодирование по меньшей мере одной идентифицируемой составляющей сигнала посредством анализатора сигналов для получения данных, идентифицирующих источник указанной по меньшей мере одной идентифицируемой составляющей сигнала, и сохранение идентифицирующих источник данных в устройстве хранения данных известных сигналов при наличии возможности декодирования указанной по меньшей мере одной идентифицируемой составляющей сигнала; корреляционная обработка по меньшей мере одной идентифицируемой составляющей сигнала посредством анализатора сигналов при отсутствии возможности декодирования дискретного сигнала, причем при выполнении корреляционной обработки предусмотрено использование по меньшей мере одного из параметров конфигурации, временных параметров, известного шаблонного сигнала и идентифицирующих источник данных из записи известного сигнала; идентификация источника указанной по меньшей мере одной идентифицируемой составляющей сигнала и сохранение идентифицирующих источник данных в записи известного сигнала при успешном завершении корреляционной обработки. 2. Способ по п.1, в котором временные параметры и параметры конфигурации выбраны из группы параметров, содержащей время пересылки сигнала; код скремблирования сигнала; параметр модуляции; частотный подканал, используемый в пересылаемом кадре; поднесущую частоту, используемую в пересылаемом кадре; параметр диаграммы направленности антенны; установленную мощность передатчика; данные о местоположении. 3. Способ по п.1, в котором идентифицирующие источник данные содержат идентификационный код мини-соты. 4. Способ по п.1, в котором в минисотовой системе используют эфирный протокол, причем шаблонный сигнал связан с эфирным протоколом. 5. Способ по п.4, в котором эфирный протокол выбран из группы, содержащей протокол GSM, протокол МДВР (TDAM), протокол Многоканального Доступа с Кодовым Разделением (МДКР (CDMA,протокол Ортогонального Частотного Разделения с Мультиплексированием (ОЧРМ (OFDM и протокол 4G. 6. Способ по п.1, в котором известный шаблонный сигнал выбран из группы, содержащей настроечную последовательность, пакет синхронизирующих сигналов и пакет подстройки частоты. 7. Способ по п.1, в котором идентификационные параметры и идентифицирующие мини-соту данные хранят в базе данных, доступной для мини-сот сети. 8. Способ измерения сигнала помехи в минисотовой системе, в котором локальная минисотовая система содержит множество мини-сот, каждая из которых содержит систему сбора сигналов, анализатор сигналов и контроллер локальной сети, содержащий анализатор сигналов, причем способ содержит следующие этапы: прием собирающей мини-сотой дискретного сигнала от передающей мини-соты, расположенной вблизи собирающей мини-соты, причем дискретный сигнал содержит по меньшей мере одну идентифицируемую составляющую сигнала; декодирование в собирающей мини-соте по меньшей мере одной идентифицируемой составляющей дискретного сигнала посредством анализатора сигналов для получения идентифицирующих мини-соту данных и идентификационных параметров сигнала передающей мини-соты; передача из собирающей мини-соты дискретного сигнала, идентифицирующих мини-соту данных и идентификационных параметров сигнала передающей мини-соты другим мини-сотам сети, в том числе измеряющей помехи мини-соте; корреляционная обработка по меньшей мере одной идентифицируемой составляющей сигнала помехи посредством анализатора сигналов измеряющей помехи мини-соты, причем в корреляционной обработке предусмотрено использование дискретного сигнала, идентифицирующих мини-соту данных и идентификационных параметров сигнала передающей мини-соты для определения, является ли передающая мини-сота источником сигнала помехи. 9. Способ по п.8, в котором идентифицирующие мини-соту данные и идентификационные параметры сигнала передающей мини-соты выбраны из группы, содержащей время пересылки сигнала; код скремблирования сигнала; параметр модуляции; частотный подканал, используемый в пересылаемом кадре; поднесущую частоту, используемую в пересылаемом кадре; параметр диаграммы направленности антенны; установленную мощность передатчика; данные о местоположении. 10. Способ по п.8, в котором идентификационные параметры и идентифицирующие мини-соту данные хранят в базе данных, доступной для мини-сот сети.
