Способ отмены контрольного сигнала и нежелательных сигналов трафика в системе множественного доступа с кодовым разделением

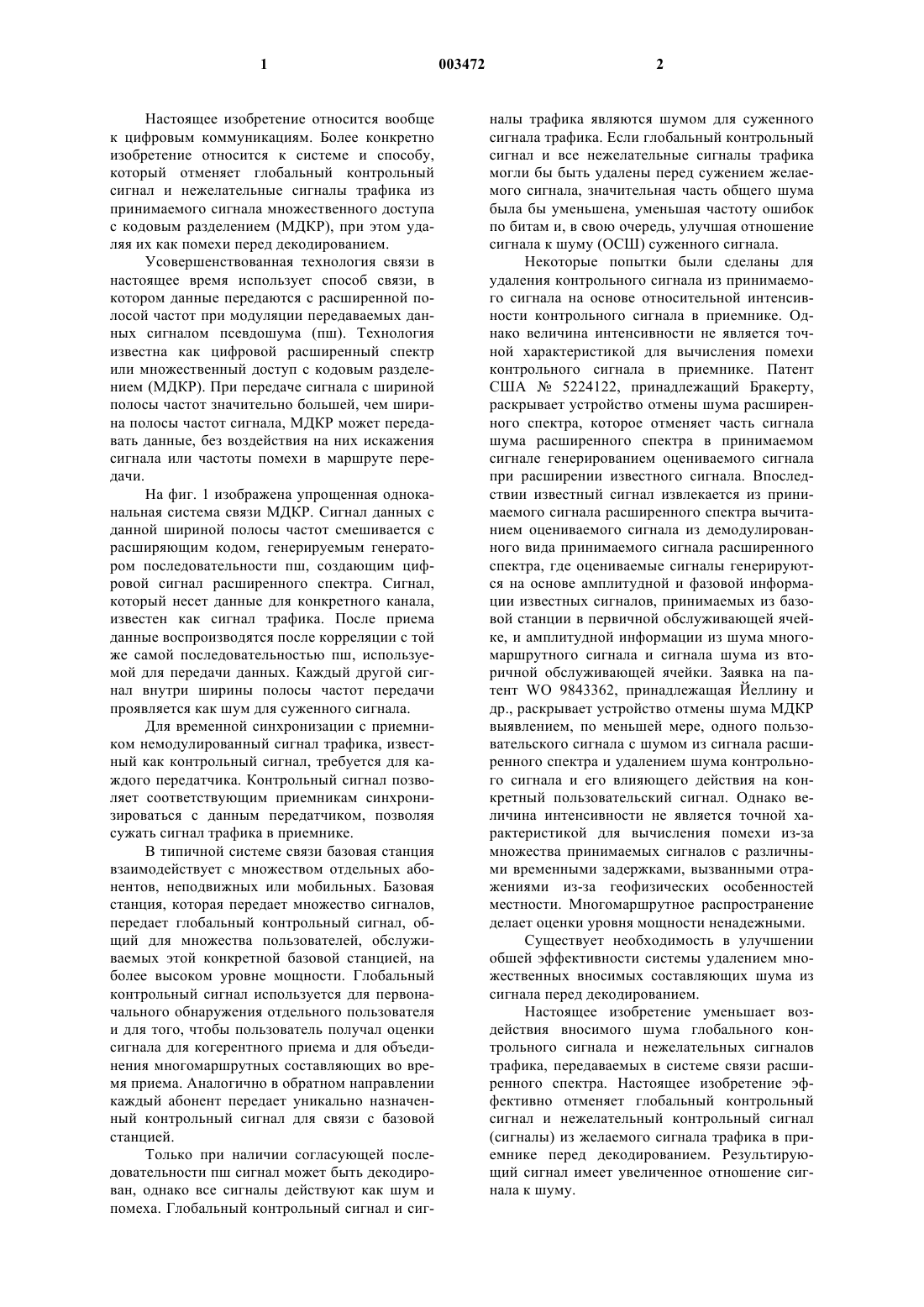

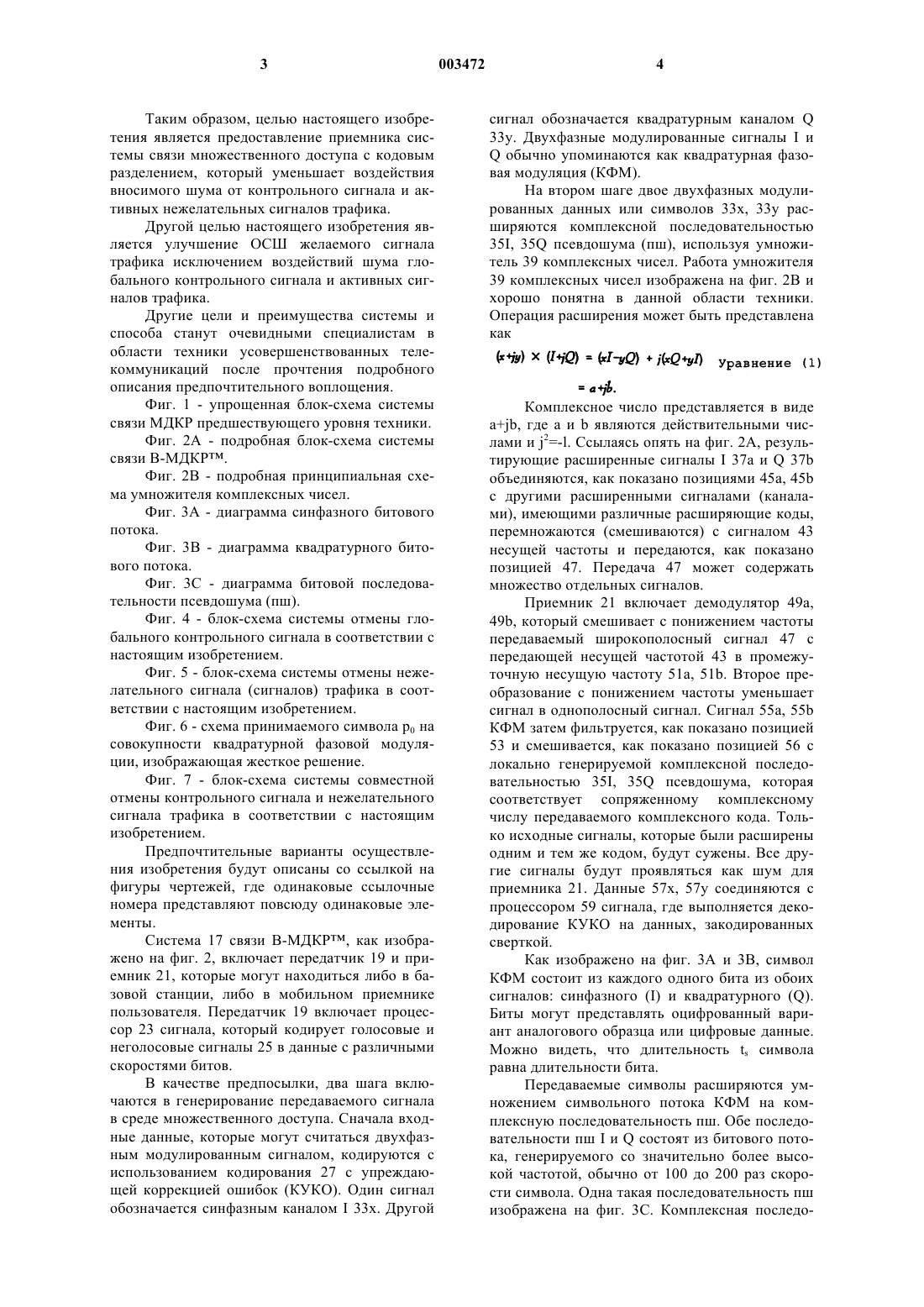

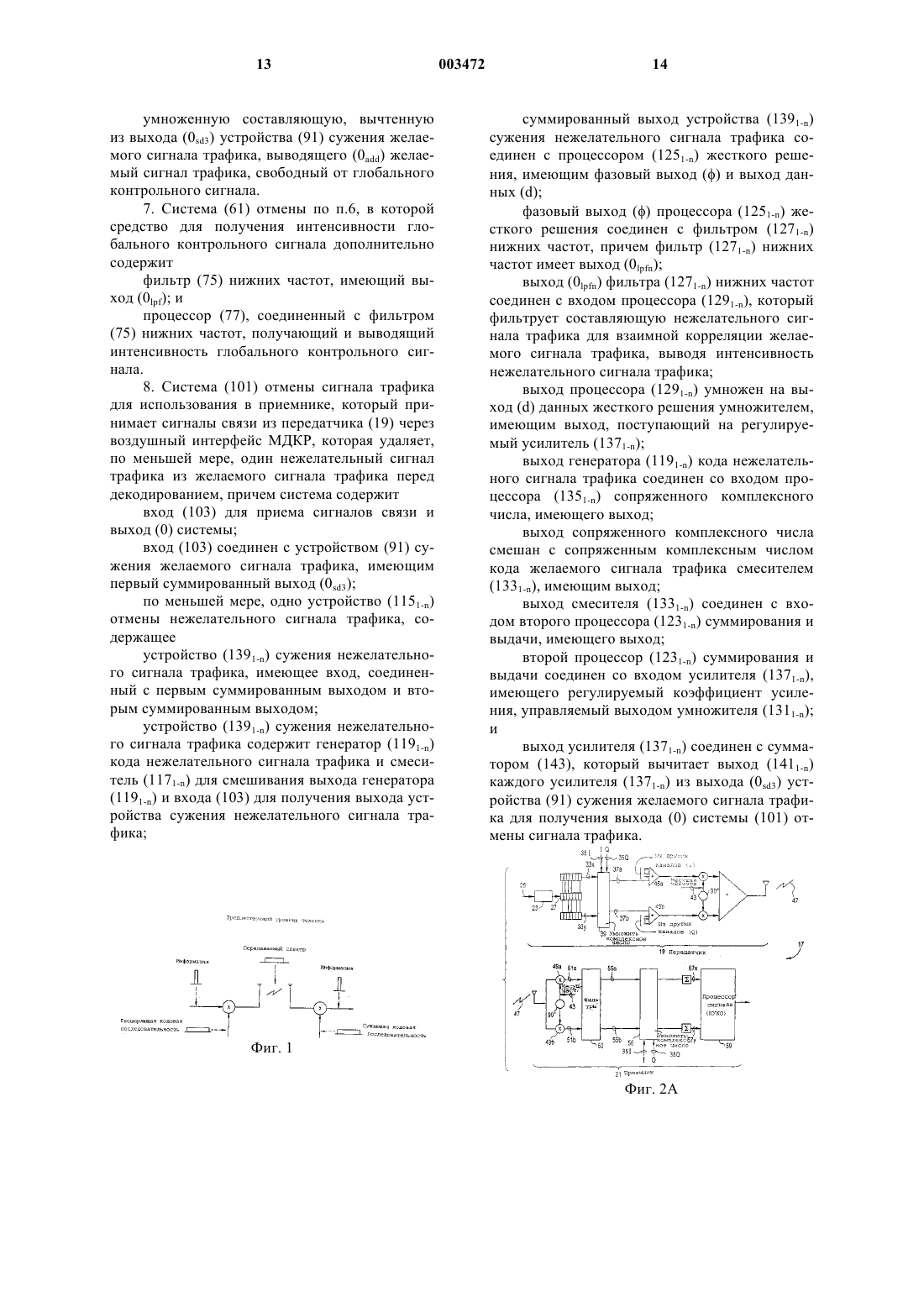

1 Настоящее изобретение относится вообще к цифровым коммуникациям. Более конкретно изобретение относится к системе и способу,который отменяет глобальный контрольный сигнал и нежелательные сигналы трафика из принимаемого сигнала множественного доступа с кодовым разделением (МДКР), при этом удаляя их как помехи перед декодированием. Усовершенствованная технология связи в настоящее время использует способ связи, в котором данные передаются с расширенной полосой частот при модуляции передаваемых данных сигналом псевдошума (пш). Технология известна как цифровой расширенный спектр или множественный доступ с кодовым разделением (МДКР). При передаче сигнала с шириной полосы частот значительно большей, чем ширина полосы частот сигнала, МДКР может передавать данные, без воздействия на них искажения сигнала или частоты помехи в маршруте передачи. На фиг. 1 изображена упрощенная одноканальная система связи МДКР. Сигнал данных с данной шириной полосы частот смешивается с расширяющим кодом, генерируемым генератором последовательности пш, создающим цифровой сигнал расширенного спектра. Сигнал,который несет данные для конкретного канала,известен как сигнал трафика. После приема данные воспроизводятся после корреляции с той же самой последовательностью пш, используемой для передачи данных. Каждый другой сигнал внутри ширины полосы частот передачи проявляется как шум для суженного сигнала. Для временной синхронизации с приемником немодулированный сигнал трафика, известный как контрольный сигнал, требуется для каждого передатчика. Контрольный сигнал позволяет соответствующим приемникам синхронизироваться с данным передатчиком, позволяя сужать сигнал трафика в приемнике. В типичной системе связи базовая станция взаимодействует с множеством отдельных абонентов, неподвижных или мобильных. Базовая станция, которая передает множество сигналов,передает глобальный контрольный сигнал, общий для множества пользователей, обслуживаемых этой конкретной базовой станцией, на более высоком уровне мощности. Глобальный контрольный сигнал используется для первоначального обнаружения отдельного пользователя и для того, чтобы пользователь получал оценки сигнала для когерентного приема и для объединения многомаршрутных составляющих во время приема. Аналогично в обратном направлении каждый абонент передает уникально назначенный контрольный сигнал для связи с базовой станцией. Только при наличии согласующей последовательности пш сигнал может быть декодирован, однако все сигналы действуют как шум и помеха. Глобальный контрольный сигнал и сиг 003472 2 налы трафика являются шумом для суженного сигнала трафика. Если глобальный контрольный сигнал и все нежелательные сигналы трафика могли бы быть удалены перед сужением желаемого сигнала, значительная часть общего шума была бы уменьшена, уменьшая частоту ошибок по битам и, в свою очередь, улучшая отношение сигнала к шуму (ОСШ) суженного сигнала. Некоторые попытки были сделаны для удаления контрольного сигнала из принимаемого сигнала на основе относительной интенсивности контрольного сигнала в приемнике. Однако величина интенсивности не является точной характеристикой для вычисления помехи контрольного сигнала в приемнике. Патент США 5224122, принадлежащий Бракерту,раскрывает устройство отмены шума расширенного спектра, которое отменяет часть сигнала шума расширенного спектра в принимаемом сигнале генерированием оцениваемого сигнала при расширении известного сигнала. Впоследствии известный сигнал извлекается из принимаемого сигнала расширенного спектра вычитанием оцениваемого сигнала из демодулированного вида принимаемого сигнала расширенного спектра, где оцениваемые сигналы генерируются на основе амплитудной и фазовой информации известных сигналов, принимаемых из базовой станции в первичной обслуживающей ячейке, и амплитудной информации из шума многомаршрутного сигнала и сигнала шума из вторичной обслуживающей ячейки. Заявка на патент WO 9843362, принадлежащая Йеллину и др., раскрывает устройство отмены шума МДКР выявлением, по меньшей мере, одного пользовательского сигнала с шумом из сигнала расширенного спектра и удалением шума контрольного сигнала и его влияющего действия на конкретный пользовательский сигнал. Однако величина интенсивности не является точной характеристикой для вычисления помехи из-за множества принимаемых сигналов с различными временными задержками, вызванными отражениями из-за геофизических особенностей местности. Многомаршрутное распространение делает оценки уровня мощности ненадежными. Существует необходимость в улучшении обшей эффективности системы удалением множественных вносимых составляющих шума из сигнала перед декодированием. Настоящее изобретение уменьшает воздействия вносимого шума глобального контрольного сигнала и нежелательных сигналов трафика, передаваемых в системе связи расширенного спектра. Настоящее изобретение эффективно отменяет глобальный контрольный сигнал и нежелательный контрольный сигнал(сигналы) из желаемого сигнала трафика в приемнике перед декодированием. Результирующий сигнал имеет увеличенное отношение сигнала к шуму. 3 Таким образом, целью настоящего изобретения является предоставление приемника системы связи множественного доступа с кодовым разделением, который уменьшает воздействия вносимого шума от контрольного сигнала и активных нежелательных сигналов трафика. Другой целью настоящего изобретения является улучшение ОСШ желаемого сигнала трафика исключением воздействий шума глобального контрольного сигнала и активных сигналов трафика. Другие цели и преимущества системы и способа станут очевидными специалистам в области техники усовершенствованных телекоммуникаций после прочтения подробного описания предпочтительного воплощения. Фиг. 1 - упрощенная блок-схема системы связи МДКР предшествующего уровня техники. Фиг. 2 А - подробная блок-схема системы связи В-МДКР. Фиг. 2 В - подробная принципиальная схема умножителя комплексных чисел. Фиг. 3 А - диаграмма синфазного битового потока. Фиг. 3 В - диаграмма квадратурного битового потока. Фиг. 3 С - диаграмма битовой последовательности псевдошума (пш). Фиг. 4 - блок-схема системы отмены глобального контрольного сигнала в соответствии с настоящим изобретением. Фиг. 5 - блок-схема системы отмены нежелательного сигнала (сигналов) трафика в соответствии с настоящим изобретением. Фиг. 6 - схема принимаемого символа р 0 на совокупности квадратурной фазовой модуляции, изображающая жесткое решение. Фиг. 7 - блок-схема системы совместной отмены контрольного сигнала и нежелательного сигнала трафика в соответствии с настоящим изобретением. Предпочтительные варианты осуществления изобретения будут описаны со ссылкой на фигуры чертежей, где одинаковые ссылочные номера представляют повсюду одинаковые элементы. Система 17 связи В-МДКР, как изображено на фиг. 2, включает передатчик 19 и приемник 21, которые могут находиться либо в базовой станции, либо в мобильном приемнике пользователя. Передатчик 19 включает процессор 23 сигнала, который кодирует голосовые и неголосовые сигналы 25 в данные с различными скоростями битов. В качестве предпосылки, два шага включаются в генерирование передаваемого сигнала в среде множественного доступа. Сначала входные данные, которые могут считаться двухфазным модулированным сигналом, кодируются с использованием кодирования 27 с упреждающей коррекцией ошибок (КУКО). Один сигнал обозначается синфазным каналом I 33 х. Другой 4 сигнал обозначается квадратурным каналом Q 33 у. Двухфазные модулированные сигналы I иQ обычно упоминаются как квадратурная фазовая модуляция (КФМ). На втором шаге двое двухфазных модулированных данных или символов 33 х, 33 у расширяются комплексной последовательностью 35I, 35Q псевдошума (пш), используя умножитель 39 комплексных чисел. Работа умножителя 39 комплексных чисел изображена на фиг. 2 В и хорошо понятна в данной области техники. Операция расширения может быть представлена как Комплексное число представляется в видеa+jb, где а и b являются действительными числами и j2=-l. Ссылаясь опять на фиг. 2 А, результирующие расширенные сигналы I 37 а и Q 37b объединяются, как показано позициями 45 а, 45b с другими расширенными сигналами (каналами), имеющими различные расширяющие коды,перемножаются (смешиваются) с сигналом 43 несущей частоты и передаются, как показано позицией 47. Передача 47 может содержать множество отдельных сигналов. Приемник 21 включает демодулятор 49 а,49b, который смешивает с понижением частоты передаваемый широкополосный сигнал 47 с передающей несущей частотой 43 в промежуточную несущую частоту 51 а, 51b. Второе преобразование с понижением частоты уменьшает сигнал в однополосный сигнал. Сигнал 55 а, 55b КФМ затем фильтруется, как показано позицией 53 и смешивается, как показано позицией 56 с локально генерируемой комплексной последовательностью 35I, 35Q псевдошума, которая соответствует сопряженному комплексному числу передаваемого комплексного кода. Только исходные сигналы, которые были расширены одним и тем же кодом, будут сужены. Все другие сигналы будут проявляться как шум для приемника 21. Данные 57 х, 57 у соединяются с процессором 59 сигнала, где выполняется декодирование КУКО на данных, закодированных сверткой. Как изображено на фиг. 3 А и 3 В, символ КФМ состоит из каждого одного бита из обоих сигналов: синфазного (I) и квадратурного (Q). Биты могут представлять оцифрованный вариант аналогового образца или цифровые данные. Можно видеть, что длительность ts символа равна длительности бита. Передаваемые символы расширяются умножением символьного потока КФМ на комплексную последовательность пш. Обе последовательности пш I и Q состоят из битового потока, генерируемого со значительно более высокой частотой, обычно от 100 до 200 раз скорости символа. Одна такая последовательность пш изображена на фиг. 3 С. Комплексная последо 5 вательность пш смешивается с символьным битовым потоком, создавая цифровой расширенный сигнал (как обсуждалось ранее). Составляющие расширенного сигнала известны как элементарные сигналы, имеющие значительно меньшую длительность tc. Когда сигнал принимается и демодулируется, модулирующий сигнал находится на уровне элементарного сигнала. Когда составляющиеI и Q сигнала сужаются с использованием сопряженного комплексного числа последовательности пш, используемой во время расширения, сигнал возвращается на символьный уровень. Варианты осуществления настоящего изобретения изображены на фиг. 4, 5 и 7. Вариант системы 61 отмены глобального контрольного сигнала изображен на фиг. 4. Принимаемый сигнал r выражается какr =cp +ct + n,Уравнение 2 где принимаемый сигнал r является комплексным числом и состоит из интенсивностиконтрольного сигнала, умноженной на код Ср контрольного сигнала, сложенной с интенсивностьюсигнала трафика, умноженной на код ct сигнала трафика, сложенный со случайным шумом n. Шум n включает весь принимаемый шум и помеху, включающую все другие сигналы трафика. Для того, чтобы исключить глобальный контрольный сигнал из принимаемого сигнала r, система 61 должна получить интенсивность сигнала из кодаконтрольного сигнала,где, Уравнение 3 так как глобальный контрольный сигнал передается на более высоком уровне мощности, чем сигнал трафика. Когда принимаемый сигнал r суммируется во времени, уравнение (2) становится Ссылаясь на фиг. 4, принимаемый модулирующий сигнал r вводится, как показано позицией 63, в систему 61 отмены контрольного сигнала и в устройство 65 сужения контрольного сигнала, которое сужает контрольный сигнал из принимаемого сигнала r. Первый смеситель 67 сужает принимаемый сигнал r умножением на комплексное сопряженное число ср 69 кода пш контрольного сигнала, используемого во время расширения, выдавая Комплексное сопряженное число является одним из пары комплексных чисел с одинаковыми действительными частями и мнимыми частями, отличающимися только знаком. Суженный контрольный сигнал 71 подается в первый процессор 73 суммирования и выдачи, где он суммируется во времени. Выходом где L - произведение расширяющего кода ср контрольного сигнала и сопряженного комплексного числа расширяющего кода Ср контрольного сигнала, суммированных по L элементарным сигналам. Выход Osdl процессора 73 суммирования и выдачи соединяется с фильтром 75 нижних частот. Фильтр 75 нижних частот определяет среднюю величину для каждой составляющей сигнала. Средняя величина для взаимной корреляции контрольного сигнала с сигналом трафика равна нулю и, таким образом, равна средней величине шума n. Таким образом, после фильтрации 75 второй и третий члены в уравнении (6) становятся равными нулю. Выход Olpf фильтра 75 нижних частот во времени равенOlpf = L. Уравнение (7) Выход Olpf фильтра 75 нижних частот соединяется с обрабатывающим средством 77 для получения интенсивностикода контрольного сигнала. Обрабатывающее средство 77 вычисляют делением выхода Olpf фильтра 75 нижних частот на L. Таким образом, выход Орm обрабатывающего средства 77 равен Орm =. Уравнение (8) Генератор 69 комплексного сопряженного числа расширяющего кода ср контрольного сигнала соединяется с процессором 79 комплексного сопряженного числа, выдающим расширяющий код ср контрольного сигнала. Расширяющий код ср контрольного сигнала вводится во второй смеситель 81 и смешивается с выходом генератора 83 сопряженного комплексного числа расширяющего кода ct сигнала трафика. Результирующая составляющая из выхода второго смесителя 81 соединяется со вторым процессором 85 суммирования и выдачи. Выход Osd2 второго процессора 85 суммирования и выдачи равен cpct и объединяется св третьем смесителе 87. Выход 89 третьего смесителя 87 равенcpCt. Принимаемый сигнал r также сужается устройством 91 сужения сигнала трафика. Устройство 91 сужения сигнала трафика сужает принимаемый сигнал r смешиванием принимаемого сигнала r с генератором 83 комплексного сопряженного числа кода ct сигнала трафика,используя четвертый смеситель 93, выдаваяrct = cpct + ctct + nct . Уравнение (9) Выход 95 устройства 91 сужения сигнала трафика соединяется с третьим процессором 97 суммирования и выдачи. Выход Osd3 третьего процессора 97 суммирования и выдачи во времени равенct сигнала трафика и сопряженного комплексного числа расширяющего кода ct сигнала трафика, просуммированного по L элементарным сигналам.Oadd=L+cpct+nct-cpct. Уравнение (11) Таким образом, выход Oadd устройства 61 отмены контрольного сигнала равен принимаемому сигналу r минус контрольный сигнал, упрощенный ниже:Oadd = L + nct . Уравнение (12) Изобретение использует аналогичный подход для отмены нежелательного сигнала (сигналов) трафика из желаемого сигнала трафика. Несмотря на то, что сигналы трафика являются помехой для остальных сигналов трафика точно так же, как является глобальный контрольный сигнал, отмена нежелательного сигнала трафика отличается от отмены глобального контрольного сигнала, так как сигнал трафика модулируется данными и, следовательно, является динамическим по сути. Глобальный контрольный сигнал имеет постоянную фазу, в то время как сигнал трафика постоянно изменяет фазу из-за модуляции данных. Вариант системы 101 устройства отмены сигнала трафика изображен на фиг. 5. Как упомянуто выше, принимаемый сигнал r является входом 103 в системуr = dcd + сt + n. Уравнение (13) где принимаемый сигнал r является комплексным числом и состоит из интенсивностикода сигнала трафика, умноженной на данные d сигнала трафика и код Сd сигнала трафика для отменяемого нежелательного сигнала трафика,сложенной с интенсивностьюкода желаемого сигнала трафика, умноженной на код ct желаемого сигнала трафика, сложенных с шумом n. Шум n включает весь принимаемый шум и помеху, включающую все другие сигналы трафика и глобальный контрольный сигнал. Для отмены нежелательного сигнала (сигналов) трафика из принимаемого сигнала r система 101 должна получить интенсивность сигнала вычитаемого коданежелательного трафика и оценить данные d, где:d . Уравнение (14) Когда принимаемый сигнал r суммируется во времени, уравнение 13 может быть выражено какr = dcd + ct + n. Уравнение (15) Ссылаясь на фиг. 5, принимаемый монополосный сигнал r вводится, как показано позицией 103, в устройство 91 сужения желаемого сигнала трафика, которое сужает желаемый сигнал трафика из принимаемого сигнала r. Смеситель 93 желаемого сигнала трафика смешивает принимаемый сигнал r с сопряженным комплексным числом ct кода пш желаемого сигнала трафика, используемого во время расширения. Суженный сигнал трафика подается в процессор 97 суммиро 003472Osd3=rct=L+dcdct+nct . Уравнение (16) Система 101 устройства отмены сигнала трафика, изображенная на фиг. 5, включает n устройств 1151-115n отмены нежелательного сигнала трафика. Примерное воплощение включает 10 (где n=10) устройств 1151-11510 отмены нежелательного сигнала трафика. Каждое устройство 1151-115n отмены нежелательного сигнала трафика содержит устройство 1391-139n сужения нежелательного сигнала трафика, которое включает первый смеситель 1171-117n и генератор 1191-119n кода нежелательного сигнала трафика; второй смеситель 1331-133n, первый 1211121n и второй 1231-123n процессоры суммирования и выдачи, процессор 1251-125n жесткого решения,фильтр 1271-127n нижних частот, обрабатывающее средство 1291-129n, третий смеситель 1311-131n,процессор 1351-135n сопряженного комплексного числа, регулируемый усилитель 1371-137n и генератор 83 кода желаемого сигнала трафика. Как упомянуто выше, принимаемый сигнал r вводится, как показано позицией 103, в каждое устройство 1151-115n отмены нежелательного сигнала трафика. Устройство 1391-139n сужения нежелательного сигнала трафика соединяется со входом 103, где принимаемый сигнал r смешивается 1171-117n с сопряженным комплексным числом cd1-cdn последовательности пш трафика для каждого соответствующего нежелательного сигнала. Суженный сигнал 1391-139n трафика соединяется с первым процессором 1211-121n суммирования и выдачи,где он суммируется во времени. Выход Osd1n первого процессора 1211-121n суммирования и выдачи равен где L - произведение расширяющего кода сdn нежелательного сигнала трафика и сопряженного комплексного числа расширяющего кода нежелательного сигнала трафика. Выход Osd1n первого процессора 1211-121n суммирования и выдачи соединяется с процессором 1251-125n жесткого решения. Процессор 1251-125n жесткого решения определяет фазовый сдвигв данных из-за модуляции. Процессор 1211-125n жесткого решения также определяет позицию d совокупности КФМ, которая является ближайшей к суженной величине символа. Как изображено на фиг. 6, процессор 1251125n жесткого решения сравнивает принимаемый символ o сигнала с четырьмя точками x1,1,x-1,1, x-1,-1, x1,-1 совокупности КФМ. Необходимо исследовать каждый принимаемый символ из-за повреждения во время передачи 47 шумом и искажением, либо многоканальностью, либо радиочастотой. Процессор жесткого решения вычисляет четыре расстояния d1, d2, d3, d4 до каждого квадранта от принимаемого символа o 9 и выбирает кратчайшее состояние d2 и ставит в соответствие этому символу d местоположениеx-1,1. Процессор жесткого решения также восстанавливает (вращает назад) координату o исходного сигнала на величинуфазы, которая равна фазе, соответствующей местоположениюx-1,1 выбранного символа. Координата o исходного символа выгружается. Фазовый выходпроцессора 1251-125n жесткого решения соединяется с фильтром 1271127n нижних частот. Во времени фильтр 1271127n нижних частот определяет среднюю величину для каждой составляющей сигнала. Средняя величина взаимной корреляции между сигналами трафика, а также средняя величина шума n равны нулю. Таким образом, выход Olpfn фильтра 1271-127n нижних частот во времени равенOlpfn =L. Уравнение (18) Выход Olpfn фильтра 1271-127n нижних частот соединяется с обрабатывающим средством 1291-129n для получения интенсивностикода нежелательного сигнала трафика. Обрабатывающее средство 1291-129n оцениваетделением выхода Olpfn фильтра 1271-127n на L. Другой выход процессора 1251-125n жесткого решения является данными d. Это является точкой d данных, соответствующей наименьшему из расстояний d1, d2, d3 или d4, как изображено на фиг. 6. Третий смеситель 1311-131n смешивает интенсивностьнежелательного сигнала трафика с каждым значением d данных. Генератор cd1-cdn сопряженного комплексного числа расширяющего кода нежелательного сигнала трафика соединяется с процессором 1351-135n сопряженного комплексного числа, выдающим расширяющий код Cd1-Cdn нежелательного сигнала трафика, и вводится во второй смеситель 1331-133n и смешивается с выходом генератора ct сопряженного комплексного числа расширяющего кода желаемого сигнала трафика. Составляющая соединяется со вторым процессором 1231-123n суммирования и выдачи. Выход Osd2n второго процессора 1231123n суммирования и выдачи равен cdnct и соединяется с регулируемым усилителем 1371137n. Регулируемый усилитель 1371-137n усиливает выход Osd2n второго процессора 1231-123n суммирования и выдачи в соответствии с выходом третьего смесителя 1311-131n, который является определенным коэффициентом усиления. Выход 1411-141n регулируемого усилителя 1371-137n соединяется с сумматором 143, который вычитает выход из каждого регулируемого усилителя 1371-137n из выхода устройства 105 сужения желаемого сигнала трафика. Выход О равен О=L+dcdct+nct-dcdct . Уравнение (19) Выход О сумматора 143 (также выход системы 101 устройства отмены нежелательного трафика) равен принимаемому сигналу r минус 10 нежелательные сигналы трафика, упрощенный ниже О = L + nct Уравнение (20) где шум n изменяется в зависимости от количества сигналов трафика, вычитаемых из принимаемого сигнала. Другой вариант 145 отмены глобального контрольного сигнала и нежелательные сигналы трафика изображены на фиг. 7. Как обсуждалось ранее, система 101 отмены нежелательного трафика включает устройство 91 сужения желательного сигнала трафика и множество устройств 1151-115n отмены нежелательного сигнала трафика. Система отмены трафика соединяется параллельно с системой 61 отмены контрольного сигнала, описанной ранее, но без устройства сужения желаемого сигнала трафика. Общий вход 147 соединяется с обеими системами 101, 61 общим сумматором 149, который соединяется с выходами О, Oadd из обеих систем 101, 61. Контрольный сигнал и нежелательный сигнал трафика вычитаются из желаемого сигнала трафика, выдавая выход 151, свободный от вкладов помехи контрольным сигналом и множеством передаваемых сигналов трафика. Несмотря на то, что изображены и описаны конкретные варианты настоящего изобретения, много модификаций и изменений могли бы быть сделаны специалистом в данной области техники, не выходя из принципов и рамок предлагаемого изобретения. Вышеприведенное описание служит для иллюстрации и никоим образом не ограничивает предлагаемое изобретение. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Система отмены для удаления выбранных сигналов из сигнала трафика перед декодированием в приемнике, который принимает сигналы связи от передатчика (19) через воздушный интерфейс (МДКР) множественного доступа с кодовым разделением, причем система содержит вход (147) для приема сигналов связи; вход (147) системы введен как вход (103) в систему (101) отмены сигнала трафика, имеющую выход (0), равный разнице между желаемым сигналом трафика и нежелаемыми сигналами трафика; вход (147) для приема сигналов также введен как вход (63) в систему (61) отмены контрольного сигнала, которая обрабатывает вход(63) для удаления глобального контрольного сигнала и которая имеет выход (0add), равный разнице между желаемым сигналом трафика и глобальным контрольным сигналом; и при этом выход (0add) системы (61) отмены контрольного сигнала вычитается из выхода (0) системы (101) отмены сигнала трафика для обеспечения выхода (151) системы отмены. 2. Система отмены по п.1, в которой система (101) отмены сигнала трафика содержит уст 11 ройство (91) сужения желаемого сигнала трафика, соединенное с процессором (97) суммирования и выдачи для получения выхода 0sd3 и устройство (1151-n) отмены нежелательного сигнала трафика, которое содержит устройство (1391-n) сужения нежелательного сигнала трафика, имеющее вход (103) сигнала, соединенный с входом (63) системы, и суммированный выход; устройство (1391-n) сужения нежелательного сигнала трафика содержит генератор (1191-n) кода нежелательного сигнала трафика и смеситель (1171-n) для смешивания выхода генератора(1191-n) и входа (103) для получения выхода устройства отмены нежелательного сигнала трафика; суммированный выход устройства сужения нежелательного сигнала трафика соединен с процессором (1251-n) жесткого решения, имеющим фазовый выходи выход (d) данных; фазовый выходпроцессора жесткого решения соединен с фильтром (1271-n) нижних частот, причем фильтр нижних частот имеет выход (0lpfn); выход (0lpfn) фильтра (1271-n) нижних частот соединен с входом процессора (1291-n), который фильтрует составляющую нежелательного сигнала трафика для взаимной корреляции желаемого сигнала трафика, выводя интенсивность нежелательного сигнала трафика; выход (1291-n) процессора умножен на выход (d) данных жесткого решения первым умножителем (1311-n), имеющим выход, поступающий на регулируемый усилитель (1371-n); выход генератора (119) кода нежелательного сигнала трафика соединен с входом процессора (1351-n) сопряженного комплексного числа,имеющего выход; выход сопряженного комплексного числа смешан с сопряженным комплексным числом кода желаемого сигнала трафика первым смесителем (1331-n), имеющим выход; выход первого смесителя (1331-n) соединен с входом первого процессора (1231-n) суммирования и выдачи, имеющего выход; первый процессор (1231-n) суммирования и выдачи соединен с входом усилителя (1371-n),имеющего регулируемый коэффициент усиления,управляемый выходом умножителя (1311-n); и выход усилителя (1371-n) соединен с сумматором (143), который вычитает выход (1411-n) каждого регулируемого усилителя (1371-n) из выхода (0sd3) устройства (91) сужения желаемого сигнала трафика для получения выхода (0) системы (101) отмены сигнала трафика. 3. Система отмены по п.1, в которой система (61) отмены контрольного сигнала содержит устройство (65) сужения глобального контрольного сигнала, соединенное с входом (63),имеющее суммированный выход (0sd1); 12 средство взаимной корреляции желаемого сигнала трафика и глобального контрольного сигнала, имеющее выход (0sd2); выход (0sd1) устройства (65) сужения глобального контрольного сигнала соединен со средством определения интенсивности контрольного сигнала, причем средство определения имеет выход (0pm); выход (0 рm) средства определения интенсивности контрольного сигнала умножен на выход (0sd2) средства взаимной корреляции; и умноженная составляющая является выходом(0 аdd). 4. Система отмены по п.3, в которой средство взаимной корреляции содержит генератор (69) глобального контрольного расширяющего кода комплексного сопряженного числа; генератор (79) кода сопряженного комплексного числа желаемого сигнала трафика; второй смеситель (81) для взаимной корреляции кода глобального контрольного сигнала и кода сопряженного комплексного числа желаемого сигнала трафика; и второй процессор (85) суммирования и выдачи для суммирования во времени составляющей взаимной корреляции. 5. Система отмены по п.4, в которой средство для получения интенсивности глобального контрольного сигнала дополнительно содержит фильтр (75) нижних частот, имеющий выход (0lpf); и процессор (77), соединенный с фильтром(75) нижних частот, получающий и выводящий интенсивность глобального контрольного сигнала. 6. Система (61) отмены глобального контрольного сигнала для использования в приемнике, который принимает сигналы связи из передатчика через воздушный интерфейс МДКР,которая удаляет глобальный контрольный сигнал из желаемого сигнала трафика перед декодированием, причем система содержит вход (63) для приема сигналов связи и выход (0add) системы; упомянутый вход соединен с устройством(65) сужения глобального контрольного сигнала и устройством (91) сужения желаемого сигнала трафика, каждое из которых имеет суммированный выход; средство взаимной корреляции желаемого сигнала трафика и глобального контрольного сигнала; выход (0sd1) устройства (65) сужения глобального контрольного сигнала соединен со средством определения интенсивности глобального контрольного сигнала, причем средство определения имеет выход (0 рm); выход (0 рm) средства определения интенсивности контрольного сигнала умножен на выход (0sd2) средства взаимной корреляции; и 13 умноженную составляющую, вычтенную из выхода (0sd3) устройства (91) сужения желаемого сигнала трафика, выводящего (0add) желаемый сигнал трафика, свободный от глобального контрольного сигнала. 7. Система (61) отмены по п.6, в которой средство для получения интенсивности глобального контрольного сигнала дополнительно содержит фильтр (75) нижних частот, имеющий выход (0lpf); и процессор (77), соединенный с фильтром(75) нижних частот, получающий и выводящий интенсивность глобального контрольного сигнала. 8. Система (101) отмены сигнала трафика для использования в приемнике, который принимает сигналы связи из передатчика (19) через воздушный интерфейс МДКР, которая удаляет,по меньшей мере, один нежелательный сигнал трафика из желаемого сигнала трафика перед декодированием, причем система содержит вход (103) для приема сигналов связи и выход (0) системы; вход (103) соединен с устройством (91) сужения желаемого сигнала трафика, имеющим первый суммированный выход (0sd3); по меньшей мере, одно устройство (1151-n) отмены нежелательного сигнала трафика, содержащее устройство (1391-n) сужения нежелательного сигнала трафика, имеющее вход, соединенный с первым суммированным выходом и вторым суммированным выходом; устройство (1391-n) сужения нежелательного сигнала трафика содержит генератор (1191-n) кода нежелательного сигнала трафика и смеситель (1171-n) для смешивания выхода генератора(1191-n) и входа (103) для получения выхода устройства сужения нежелательного сигнала трафика; 14 суммированный выход устройства (1391-n) сужения нежелательного сигнала трафика соединен с процессором (1251-n) жесткого решения, имеющим фазовый выходи выход данных (d); фазовый выходпроцессора (1251-n) жесткого решения соединен с фильтром (1271-n) нижних частот, причем фильтр (1271-n) нижних частот имеет выход (0lpfn); выход (0lpfn) фильтра (1271-n) нижних частот соединен с входом процессора (1291-n), который фильтрует составляющую нежелательного сигнала трафика для взаимной корреляции желаемого сигнала трафика, выводя интенсивность нежелательного сигнала трафика; выход процессора (1291-n) умножен на выход (d) данных жесткого решения умножителем,имеющим выход, поступающий на регулируемый усилитель (1371-n); выход генератора (1191-n) кода нежелательного сигнала трафика соединен со входом процессора (1351-n) сопряженного комплексного числа, имеющего выход; выход сопряженного комплексного числа смешан с сопряженным комплексным числом кода желаемого сигнала трафика смесителем(1331-n), имеющим выход; выход смесителя (1331-n) соединен с входом второго процессора (1231-n) суммирования и выдачи, имеющего выход; второй процессор (1231-n) суммирования и выдачи соединен со входом усилителя (1371-n),имеющего регулируемый коэффициент усиления, управляемый выходом умножителя (1311-n); и выход усилителя (1371-n) соединен с сумматором (143), который вычитает выход (1411-n) каждого усилителя (1371-n) из выхода (0sd3) устройства (91) сужения желаемого сигнала трафика для получения выхода (0) системы (101) отмены сигнала трафика.
