Автоматически раскладываемый демонстрационный стенд
Формула / Реферат
1. Автоматически раскладываемый демонстрационный стенд, содержащий переднюю часть (2) и заднюю часть (3), которые обе имеют поперечные сгибы, образующие складные секции (G), причем указанные части предназначены для размещения на них рекламной печати и отогнуты на своих продольных краях с образованием на передней части (2) закраин (4), (5) и на задней части (3) закраин (6), (7), отличающийся тем, что закраины (4), (5) и (6), (7) указанных частей (2, 3) имеют верхний крючкообразный паз (8) и на расстоянии (9) от него обратно направленный нижний крючкообразный паз (10), причем между пазами размещена трубчатая деталь (11, 11а), имеющая либо четырехугольный профиль в поперечном сечении, образованный двумя складываемыми стенками (12), соединенными через центральный сгиб (13), и двумя смежными стенками (15) с дополнительными сгибами (14), причем стенки (15) отделены друг от друга своими свободными кромками (16), либо треугольный профиль с копланарными стенками (22), примыкающими к сгибам (14) и отделенными друг от друга своими свободными кромками (16), при этом каждая из указанных складываемых стенок (12) имеет верхний вертикальный вырез (17) и нижний вертикальный вырез (18), проходящие от верхних и нижних кромок стенок (12), причем оба выреза выровнены и совмещены для размещения упругой кольцевой ленты (19), которая при введении в верхний и нижний пазы (8, 10) закраин (4, 7) находится в растянутом состоянии и воздействует на переднюю (2) и заднюю (3) части стенда, обеспечивая возможность его автоматического складывания.
2. Демонстрационный стенд по п.1, отличающийся тем, что первые складываемые стенки (12) опираются на внутренние поверхности частей (2) и (3) демонстрационного стенда (1) и смежные стенки (15) сборочной детали (11) закреплены своими свободными кромками (16) на сгибах закраин (4-7).
3. Демонстрационный стенд по п.1 или 2, отличающийся тем, что обе его части (2) и (3) выполнены с возможностью смыкаться для складывания демонстрационного стенда (1), а трубчатая деталь (11) выполнена с возможностью складываться в плоскую форму, причем трубчатая деталь (11) остается стянутой упругой лентой (19).
4. Демонстрационный стенд по любому из пп.1-3, отличающийся тем, что он выполнен с возможностью вертикальной установки после его раскладывания за счет раздвигания его передней (2) и задней (3) частей и приведения первых (12) и вторых (15) складываемых стенок в раскрытое положение.

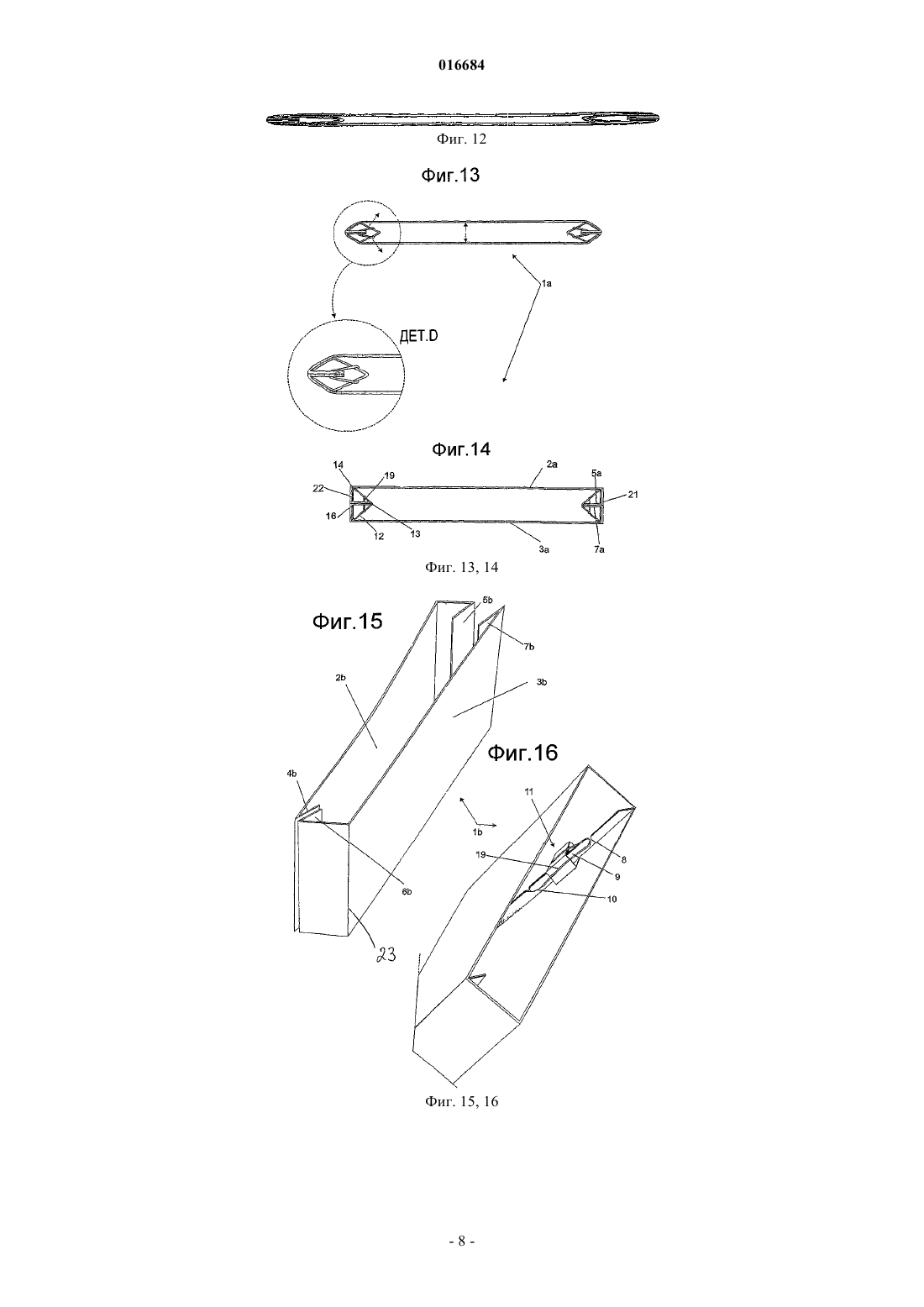

5. Демонстрационный стенд по любому из пп.1-4, отличающийся тем, что обе части (2а) и (3а) имеют сгиб (20) вблизи каждой из закраин (4а-7а), которые совмещены и проходят от боковых сторон демонстрационного стенда (1а) и на которых размещена треугольная трубчатая деталь (11а).
6. Демонстрационный стенд по п.5, отличающийся тем, что копланарные стенки (22) треугольной трубчатой детали (11а) упираются в боковые стороны (21) демонстрационного стенда (1а) и свободные кромки (16) стенок (22) охватывают закраины (4а-7а).

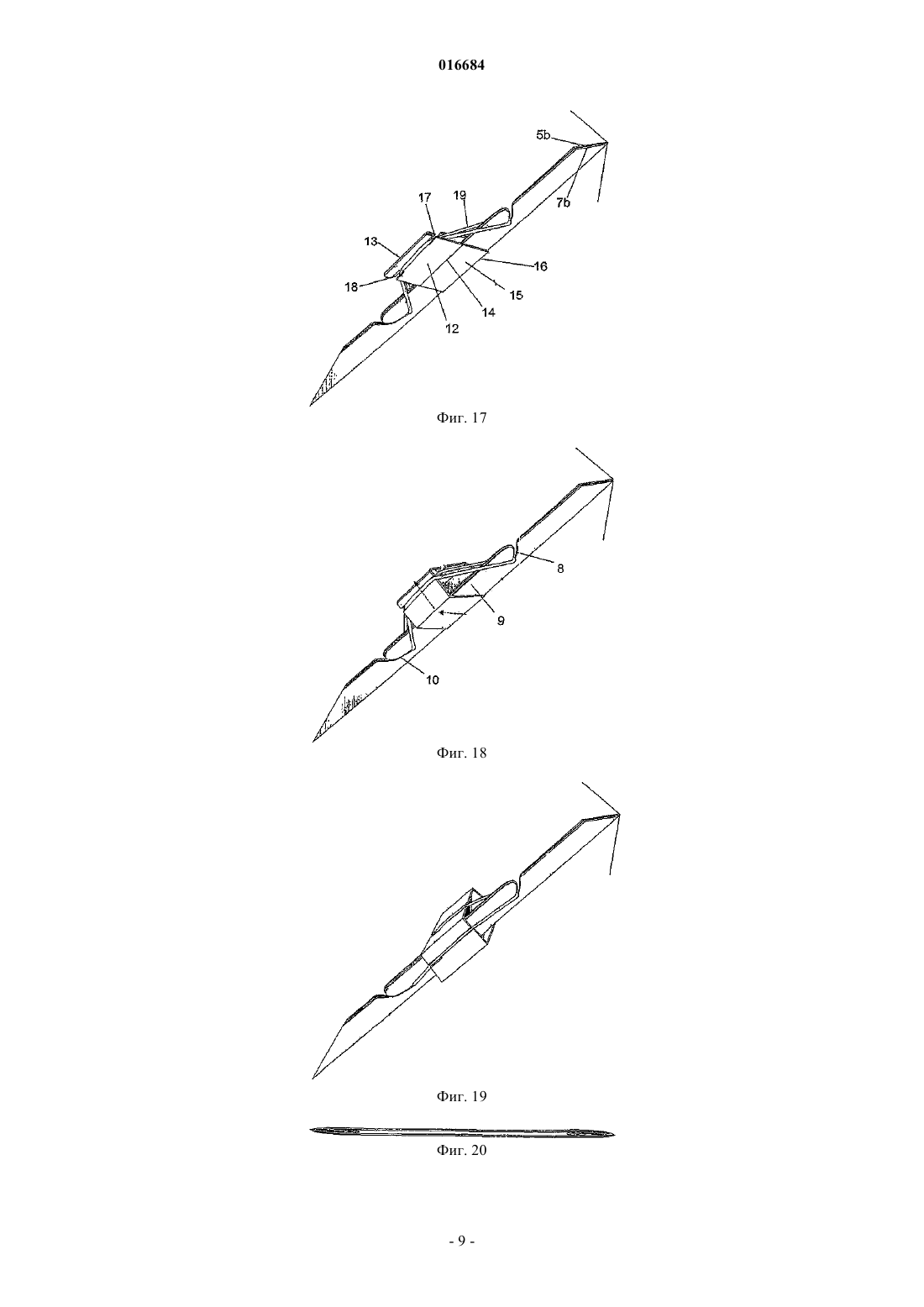

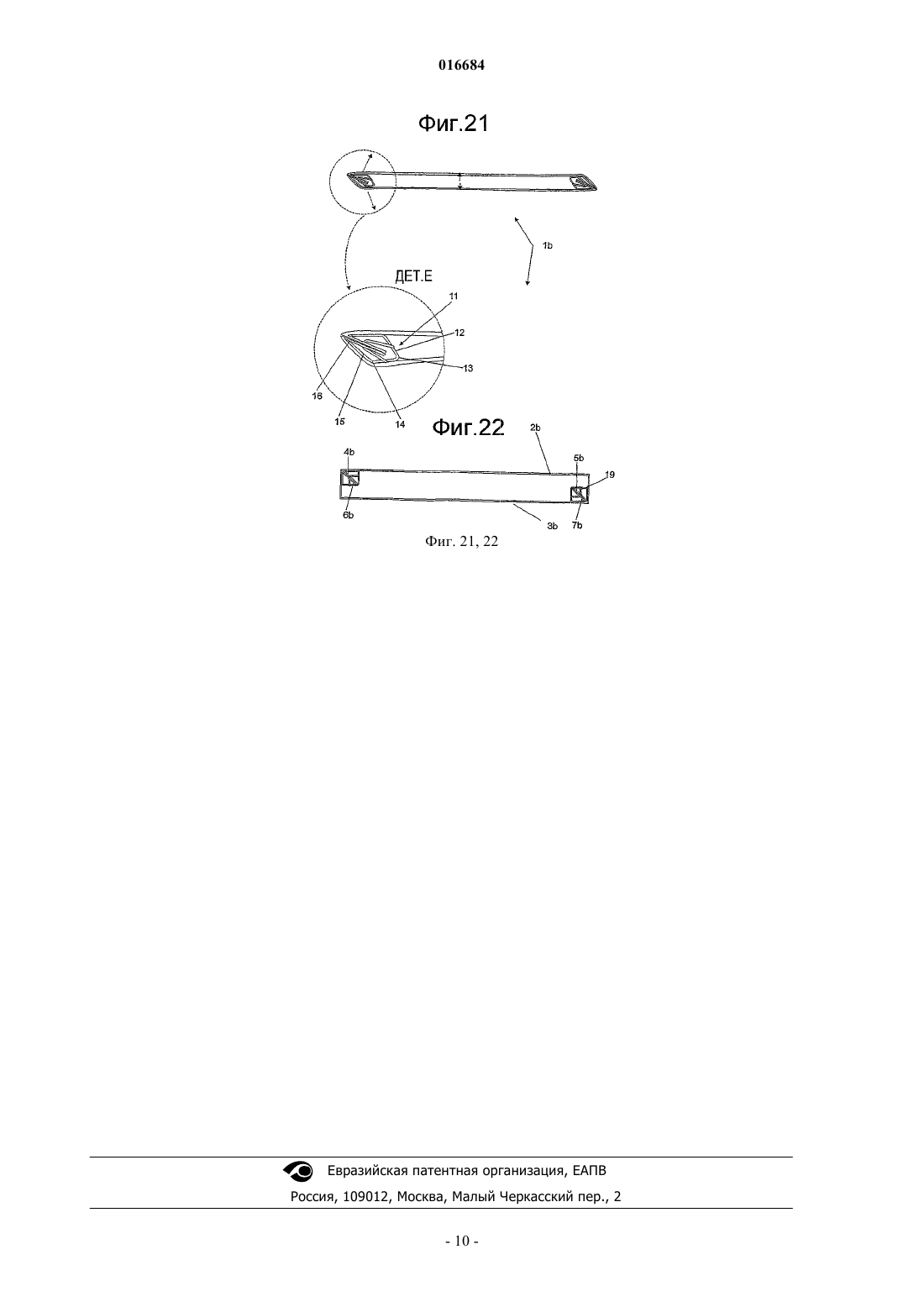

7. Демонстрационный стенд по любому из пп.1-4, отличающийся тем, что передняя часть (2b) и задняя часть (3b) имеют только один сгиб (23) вблизи одного из сгибов своих совмещенных закраин (4b-7b).
8. Демонстрационный стенд по п.7, отличающийся тем, что части (2b) и (3b) склеены и их единственные сгибы (23) направлены в противоположных направлениях, а совмещенные закраины (4b), (5b) и (6b), (7b) соответственно выступают навстречу друг другу из противоположных вершин демонстрационного стенда (1) и соединены для размещения трубчатых деталей (11).
9. Демонстрационный стенд по любому из пп.1-4, отличающийся тем, что он имеет эллиптическое поперечное сечение.

Текст
АВТОМАТИЧЕСКИ РАСКЛАДЫВАЕМЫЙ ДЕМОНСТРАЦИОННЫЙ СТЕНД В изобретении предложен усовершенствованный демонстрационный стенд с системой автоматической сборки, в котором каждая деталь (11) для автоматической сборки образована двумя стенками (12) со сгибами (13), согласованная посредством других сгибов (14) с двумя стенками(15), отделенными друг от друга своими свободными кромками (16), образуя одну шарнирную деталь в системе щипцов. Деталь (11) посредством пазов (17) и (18) на ее стенках (12) размещает упругую ленту (19), вставленную в крючкообразные пазы (8) и (10) на совмещенных закраинах (4),(5) и (6), (7) обеих частей, образуя корпус демонстрационного стенда (1). Деталь (11) посредством своих стенок (12) и стенок (15) соответственно располагается между внутренними поверхностями и загибает закраины (4), (5) и (6), (7) частей (2) и (3), образуя корпус демонстрационного стенда(1). Следовательно, посредством работы в форме щипцов, совмещенной с упругим действием,деталь (11) может растягиваться и становиться плоской, когда демонстрационный стенд (1) закрыт и сложен, в то время как после размещения вертикально и легкого раскрытия его частей (2) и (3),они автоматически отдаляются друг от друга посредством шарнирного крепления стенок (12) и (15) детали (11), что является причиной автоматической сборки демонстрационного стенда.US-A1-2002171023 КВО ЦУО ЧУНГ (BR) 016684 Настоящее описание относится к заявке на патент на изобретение для демонстрационного стенда,размещающего ряд сборочных узлов, или сборочных деталей, каждая из которых образована, по существу, двумя складываемыми стенками, сформированными с помощью сгиба, также согласованными посредством сгибов с двумя смежными стенками, отделенными друг от друга своими свободными кромками, сдвигаемыми системой щипцов (клещей), образуя одну шарнирную деталь в системе щипцов, причем указанная сборочная деталь обеспечивает размещение упругой ленты, с помощью которой она будет прикреплена к специально выполненным пазам в заданных местах совмещенных закраин обеих частей,образующих корпус демонстрационного стенда. Таким образом, сборочная деталь размещает свои складываемые стенки на внутренних поверхностях частей, образующих корпус демонстрационного стенда, и под действием упругой ленты, совместно с эффектом щипцов, создаваемым отделенными стенками, вышеуказанный демонстрационный стенд автоматически открывается, что также позволяет закрывать его, если требуется. Уровень техники Множество устройств, действующих для формирования самоподдерживающихся демонстрационных стендов, уже известно на рынке и может быть увидено в документах, таких как BR 0303694-4, поданный 14.08.2003, BR 0303693-6, поданный 14.08.2003, BR 0502306-8, поданный 21.06.2006, BR 0505915-1, поданный 27.12.2005, FR A1 0106569, поданный 18.05.2001 и BR 0007143-9A, поданный 11.07.2000. Последние документы также ссылаются на французские документы, такие как FR-A-2680030,FR-A-2650907 и FR-A-2210317, в то время как документ BR 0201711-3, поданный 10.05.2002, также ссылается на другие два французских документа, а именно FR 2760880 и FR 2795217. В FR A1 0106569 раскрывается устройство, образованное из картонных частей с различными соединительными деталями и упругими элементами и содержащее комплект деталей в форме пазов, загибов, складок и других деталей, работающих для того, чтобы обеспечить практическую сборку комплекта автоматически так, чтобы получить призматическую вертикальную конструкцию для размещения общей рекламы. Вообще говоря, документы описывают устройства, имеющие средство для выполнения демонстрационных стендов с признаками самоподдерживания, то есть автоматически открывающимися, работающими, по существу, с помощью диагональной дополнительной внутренней конструкции, некоторые из которых выполнены упругими или телескопическими, обеспечивая возможность растяжения или сжатия для сборки комплекта. Что касается других документов, некоторые из которых не содержат дополнительной внутренней конструкции, видно, что все они раскрывают устройства, полученные с помощью полужестких деталей из картона, выполненных с пазами, соединительными деталями, сгибами, загибами и другими деталями,позволяющими собрать комплект. Следовательно, каждое из указанных выше устройств описывает конструктивные и функциональные детали, характеризующие разные решения для преодоления того или иного недостатка существующего уровня техники. Таким образом, известные устройства предоставляют подходящие средства для достижения разных целей, в основном для формирования самоподдерживающегося рекламного стенда, который, по существу, проходит вертикально, а также для обеспечения его продажи на условиях "франко-завод" (ex-factory) полностью разобранным или сложенным, существенно облегчая его транспортировку, складирование и хранение, пока он не используется. Несмотря на достижение, в некоторой степени, предполагаемых целей, такие традиционные устройства имеют сложную конструкцию, образуя также спектр одинаково сложных сборочных деталей,результатом чего являются изделия с очень высокой стоимостью, и многие из них также имеют расположенную внутри дополнительную конструкционную часть для достижения требования самоподдерживания, то есть условие для их автоматической сборки. Сущность изобретения Целью настоящего изобретения стало создание автоматически раскладываемого демонстрационного стенда, имеющего действительно упрощенную конструкцию по сравнению с традиционными устройствами. Эта цель была достигнута за счет создания автоматически раскладываемого демонстрационного стенда, содержащего переднюю часть и заднюю часть, которые обе имеют поперечные сгибы, образующие складные секции, причем указанные части предназначены для размещения на них рекламной печати и отогнуты на своих продольных краях с образованием на передней части закраин и на задней части закраин, в котором согласно изобретению закраины указанных частей имеют верхний крючкообразный паз и на расстоянии от него обратно направленный нижний крючкообразный паз, причем между пазами размещена трубчатая деталь, имеющая либо четырехугольный профиль в поперечном сечении, образованный двумя складываемыми стенками, соединенными через центральный сгиб, и двумя смежными стенками с дополнительными сгибами, причем стенки отделены друг от друга своими свободными кромками,либо треугольный профиль с копланарными стенками, примыкающими к сгибам и отделенными друг от друга своими свободными кромками, при этом каждая из указанных складываемых стенок имеет верх-1 016684 ний вертикальный вырез и нижний вертикальный вырез, проходящие от верхних и нижних кромок стенок, причем оба выреза выровнены и совмещены для размещения упругой кольцевой ленты, которая при введении в верхний и нижний пазы закраин находится в растянутом состоянии и воздействует на переднюю и заднюю части стенда, обеспечивая возможность его автоматического складывания. Предпочтительно первые складываемые стенки опираются на внутренние поверхности частей демонстрационного стенда, и смежные стенки сборочной детали закреплены своими свободными кромками на сгибах закраин. Предпочтительно обе его части выполнены с возможностью смыкаться для складывания демонстрационного стенда, а трубчатая деталь выполнена с возможностью складываться в плоскую форму, причем трубчатая деталь остается стянутой упругой лентой. Предпочтительно демонстрационный стенд выполнен с возможностью вертикальной установки после его раскладывания за счет раздвигания его передней и задней частей и приведения первых и вторых складываемых стенок в раскрытое положение. Предпочтительно обе части имеют сгиб вблизи каждой из закраин, которые совмещены и проходят от боковых сторон демонстрационного стенда и на которых размещена треугольная трубчатая деталь. Предпочтительно копланарные стенки треугольной трубчатой детали упираются в боковые стороны демонстрационного стенда и свободные кромки стенок охватывают закраины. Предпочтительно передняя часть и задняя часть имеют только один сгиб вблизи одного из сгибов своих совмещенных закраин. Предпочтительно части склеены, и их единственные сгибы направлены в противоположных направлениях, а совмещенные закраины соответственно выступают навстречу друг другу из противоположных вершин демонстрационного стенда и соединены для размещения трубчатых деталей. Предпочтительно демонстрационный стенд имеет эллиптическое поперечное сечение. Далее изобретение будет пояснено более подробно со ссылкой на прилагаемые чертежи, на которых фиг. 1 - вид в перспективе демонстрационного стенда, показывающий сверху кромки совмещенных закраин обеих частей, составляющих его корпус; фиг. 2 - вид верхней части демонстрационного стенда с удаленной частью его корпуса, показывающий совмещенные закраины с их верхними и нижними крючкообразными пазами, предназначенными для размещения упругой ленты для фиксации и натяжения сборочной детали; фиг. 3 - вид в перспективе части совмещенных закраин, в пазах которых размещена упругая лента для фиксации и натяжения сборочной детали; сбоку показан увеличенный детальный вид Дет.А сборочной детали с ее открытыми складываемыми стенками в положении удерживания демонстрационного стенда в собранном состоянии; фиг. 4 - вид в плане сложенного демонстрационного стенда; в этом состоянии стенки сборочной детали проходят вместе с обеими частями, образующими корпус демонстрационного стенда; фиг. 5 - вид, аналогичный предыдущему, с открытыми обеими частями, образующими корпус демонстрационного стенда, когда складываемые стенки сборочной детали расходятся благодаря действию упругой ленты и эффекту щипцов ее отделенных стенок; фиг. 6 - вид уже собранного демонстрационного стенда; ниже показан увеличенный детальный вид Дет.В; фиг. 7 - пояснительный вид, показывающий демонстрационный стенд в перспективе при закрывании; фиг. 8 - вид, аналогичный предыдущему, показывающий уже закрытый демонстрационный стенд; фиг. 9 - вид в перспективе демонстрационного стенда с прямоугольным сечением, показывающий сверху совмещенные закраины обеих частей, составляющих его корпус, также образованные из промежуточной точки и размещающие сборочную деталь с треугольной конфигурацией; фиг. 10 - вид верхней части демонстрационного стенда с прямоугольным сечением с одной из частей, составляющих его корпус, показывающий совмещенные закраины, имеющие верхние и нижние крючкообразные пазы, предназначенные для размещения упругой ленты для фиксации и натяжения сборочной детали, в данном случае, в треугольной конфигурации; фиг. 11 - вид в перспективе двух частей, образующих корпус демонстрационного стенда с прямоугольным сечением, показывающий крючкообразные пазы совмещенных закраин, через которые упругая лента будет установлена для фиксации и натяжения треугольной сборочной детали; сбоку показан увеличенный детальный вид Дет.С сборочной детали с ее открытыми складываемыми стенками в положении удерживания демонстрационного стенда в собранном состоянии; фиг. 12 - вид закрытого демонстрационного стенда, на котором стенки сборочной детали проходят вместе с обеими частями, образующими корпус демонстрационного стенда; фиг. 13 - вид, аналогичный предыдущему, с обеими частями, образующими корпус демонстрационного стенда, раздвигаемыми посредством открытия складываемых стенок сборочной детали благодаря действию упругой ленты и эффекту щипцов ее отделенных стенок; ниже показан увеличенный детальный вид Дет.D; фиг. 14 - вид уже собранного демонстрационного стенда;-2 016684 фиг. 15 - вид в перспективе двух частей, образующих корпус демонстрационного стенда с прямоугольным сечением, каждая из которых имеет один сгиб только от одной из ее размещенных рядом закраин; когда части собраны, закраины устанавливаются соответственно в противоположные стороны, в противоположных вершинах таким образом образуя другой тип сборки; фиг. 16 - вид в перспективе демонстрационного стенда с прямоугольным сечением, показывающий сверху пары совмещенных закраин обеих частей, составляющих его корпус, каждая из которых размещает соответствующую ей сборочную деталь; фиг. 17-19 - ряд видов в перспективе, показывающих открытие складываемых частей сборочной детали под действием натянутой между пазами совмещенных закраин упругой ленты вместе с эффектом щипцов, создаваемым отделенными стенками; указанное открытие, естественно, приведет к тому, что обе части, составляющие корпус демонстрационного стенда, разойдутся, автоматически открывая его; фиг. 20 - вид закрытого демонстрационного стенда; стенки сборочной детали проходят вместе с обеими частями, образующими корпус демонстрационного стенда; фиг. 21 - вид, аналогичный предыдущему, при открывании обеих частей, образующих корпус демонстрационного стенда, когда складываемые стенки сборочной детали тоже открываются благодаря действию упругой ленты и эффекту щипцов ее отделенных стенок; ниже показан увеличенный детальный вид Дет.Е; фиг. 22 - вид уже собранного демонстрационного стенда, на котором видны закраины, размещенные противоположно благодаря образованию сгиба, полученного на этапе резки и образования сгиба согласно изобретению. Согласно приложенным чертежам объектом данного изобретения является демонстрационный стенд с системой автоматической сборки, который состоит из демонстрационного стенда (1) из картона или другого подходящего материала, имеющего эллиптическое сечение, образованное передней частью(2) и задней частью (3), которые обе имеют поперечные сгибы, образующие складные секции (G), при этом указанные части выполнены с возможностью размещения на них рекламной печати и дополнительно сложены продольными краями так, чтобы образовывать на части (2) закраины (4), (5) и на части (3) закраины (6), (7). Для предполагаемой системы на закраинах (4), (5) и (6), (7) на этапе резки и образования сгибов в заданных точках предпочтительно на каждой секции (G) выполняют верхний крючкообразный паз (8) и на коротком свободном расстоянии (9) такой же, но обратно направленный нижний паз (10). На части (2) и (3) после сборки путем совмещения их закраин (4), (5) с закраинами (6), (7), уже содержащими их пазы (8) и (10), помещают по меньшей мере одну сборочную деталь (11), представляющую собой трубчатый корпус с четырехугольным сечением, образованный двумя складываемыми стенками (12) с помощью центрального сгиба (13), из которых за новыми сгибами (14) проходят две смежные стенки (15), своими свободными кромками (16) отделенные друг от друга. На каждой стенке (12) образована пара пазов, проходящих от верхних и нижних кромок стенок, являющихся соответственно верхним вертикальным пазом (17) и нижним вертикальным пазом (18), причем оба паза выровнены и находятся рядом и в них вставлена упругая кольцевая лента (19). Как, в частности, показано на Дет.А из фиг. 3, кольцевая лента (19) обертывает складываемые стенки (12), проходя через пазы (17) и (18). У устроенной таким образом сборочной детали (11), установленной парно, упругая лента (19) проходит между верхним пазом (17) и нижним пазом (18) в пазы совмещенных закраин (4), (5) и (6), (7) так,чтобы складываемые стенки (12) упирались во внутренние поверхности обеих частей (2) и (3), составляя корпус демонстрационного стенда (1). С другой стороны, отделенные стенки (15) прикреплены своими свободными кромками (16) к сгибам закраин (4), (5) и (6), (7) так, чтобы охватывать их подобно щипцам. Следовательно, когда обе части (2) и (3) сближаются, чтобы закрыть демонстрационный стенд (1),отделенные стенки (15) благодаря эффекту щипцов обеспечивают удлинение всей сборочной детали (11),принимая плоскую форму, но оставаясь сильно натянутой под действием упругой ленты (19). Чтобы открыть демонстрационный стенд (1) для вертикальной установки, после легкого разведения обеих частей (2) и (3) складываемые стенки (12), будучи натянуты, совместно с эффектом щипцов от отделенных стенок (15) открываются, заставляя обе части (2) и (3), естественно, отходить друг от друга,таким образом, автоматически собирая демонстрационный стенд (1), как это показано на фиг. 4-6. Приведенное выше описание относится к эллиптическому демонстрационному стенду (1), когда складки образованы путем сгибания совмещаемых закраин (4), (5) и (6), (7). В случае образования четырехугольных или прямоугольных демонстрационных стендов (1 а), их две части (2 а) и (3 а) имеют складку (20) после каждой из закраин (4 а), (5 а) и (6 а), (7 а), сохраняя такую же систему для фиксации и натяжения сборочных деталей (11 а). В данном случае части (2 а) и (3 а), будучи соединенными, образуют совмещаемые закраины (4 а), (5 а) и (6 а), (7 а), проходящие от промежуточной точки в теле боковых сторон (21) демонстрационного стенда (1 а). С другой стороны, из сборочных деталей (11 а) за складками (14) проходят копланарные стенки (22), также отделенные их свободными кромками (16). При такой конструкции деталь (11 а) имеет треугольную форму, и ее копланарные стенки (22) лежат-3 016684 на боковых сторонах (21) корпуса демонстрационного стенда (1), со свободными кромками (16), также стягивая при помощи такой же системы щипцов, закраины (4 а), (5 а) и (6 а), (7 а). И, наконец, в другом варианте воплощения с использованием такой же самособирающейся системы обе части (2b) и (3b), образующие корпус демонстрационного стенда (1b), имеют только один сгиб (23) вблизи одного из сгибов его совмещаемых закраин. Обе части (2b) и (3b), собранные таким образом,должны быть склеены так, чтобы только их сгибы (23) оставались повернутыми в обратном направлении,как показано на фиг. 15, и совмещенные закраины (4b), (5b) и (6b), (7b) соответственно соединены, выступая в противоположном направлении, каждая на противоположной вершине демонстрационного стенда (1b), что обеспечивает образование его четырехугольного профиля. В зависимости от величины расстояния от сгиба (23) до совмещаемых закраин (4b), (5b) и (6b), (7b) форма сечения демонстрационного стенда (1b) может меняться от прямоугольного до квадратного. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Автоматически раскладываемый демонстрационный стенд, содержащий переднюю часть (2) и заднюю часть (3), которые обе имеют поперечные сгибы, образующие складные секции (G), причем указанные части предназначены для размещения на них рекламной печати и отогнуты на своих продольных краях с образованием на передней части (2) закраин (4), (5) и на задней части (3) закраин (6), (7), отличающийся тем, что закраины (4), (5) и (6), (7) указанных частей (2, 3) имеют верхний крючкообразный паз (8) и на расстоянии (9) от него обратно направленный нижний крючкообразный паз (10), причем между пазами размещена трубчатая деталь (11, 11 а), имеющая либо четырехугольный профиль в поперечном сечении, образованный двумя складываемыми стенками (12), соединенными через центральный сгиб(13), и двумя смежными стенками (15) с дополнительными сгибами (14), причем стенки (15) отделены друг от друга своими свободными кромками (16), либо треугольный профиль с копланарными стенками(22), примыкающими к сгибам (14) и отделенными друг от друга своими свободными кромками (16), при этом каждая из указанных складываемых стенок (12) имеет верхний вертикальный вырез (17) и нижний вертикальный вырез (18), проходящие от верхних и нижних кромок стенок (12), причем оба выреза выровнены и совмещены для размещения упругой кольцевой ленты (19), которая при введении в верхний и нижний пазы (8, 10) закраин (4, 7) находится в растянутом состоянии и воздействует на переднюю (2) и заднюю (3) части стенда, обеспечивая возможность его автоматического складывания. 2. Демонстрационный стенд по п.1, отличающийся тем, что первые складываемые стенки (12) опираются на внутренние поверхности частей (2) и (3) демонстрационного стенда (1), и смежные стенки (15) сборочной детали (11) закреплены своими свободными кромками (16) на сгибах закраин (4-7). 3. Демонстрационный стенд по п.1 или 2, отличающийся тем, что обе его части (2) и (3) выполнены с возможностью смыкаться для складывания демонстрационного стенда (1), а трубчатая деталь (11) выполнена с возможностью складываться в плоскую форму, причем трубчатая деталь (11) остается стянутой упругой лентой (19). 4. Демонстрационный стенд по любому из пп.1-3, отличающийся тем, что он выполнен с возможностью вертикальной установки после его раскладывания за счет раздвигания его передней (2) и задней (3) частей и приведения первых (12) и вторых (15) складываемых стенок в раскрытое положение. 5. Демонстрационный стенд по любому из пп.1-4, отличающийся тем, что обе части (2 а) и (3 а) имеют сгиб (20) вблизи каждой из закраин (4 а-7 а), которые совмещены и проходят от боковых сторон демонстрационного стенда (1 а) и на которых размещена треугольная трубчатая деталь (11 а). 6. Демонстрационный стенд по п.5, отличающийся тем, что копланарные стенки (22) треугольной трубчатой детали (11 а) упираются в боковые стороны (21) демонстрационного стенда (1 а) и свободные кромки (16) стенок (22) охватывают закраины (4 а-7 а). 7. Демонстрационный стенд по любому из пп.1-4, отличающийся тем, что передняя часть (2b) и задняя часть (3b) имеют только один сгиб (23) вблизи одного из сгибов своих совмещенных закраин (4b7b). 8. Демонстрационный стенд по п.7, отличающийся тем, что части (2b) и (3b) склеены и их единственные сгибы (23) направлены в противоположных направлениях, а совмещенные закраины (4b), (5b) и(6b), (7b) соответственно выступают навстречу друг другу из противоположных вершин демонстрационного стенда (1) и соединены для размещения трубчатых деталей (11). 9. Демонстрационный стенд по любому из пп.1-4, отличающийся тем, что он имеет эллиптическое поперечное сечение.
