Демонстрационный экран , содержащий громкоговоритель

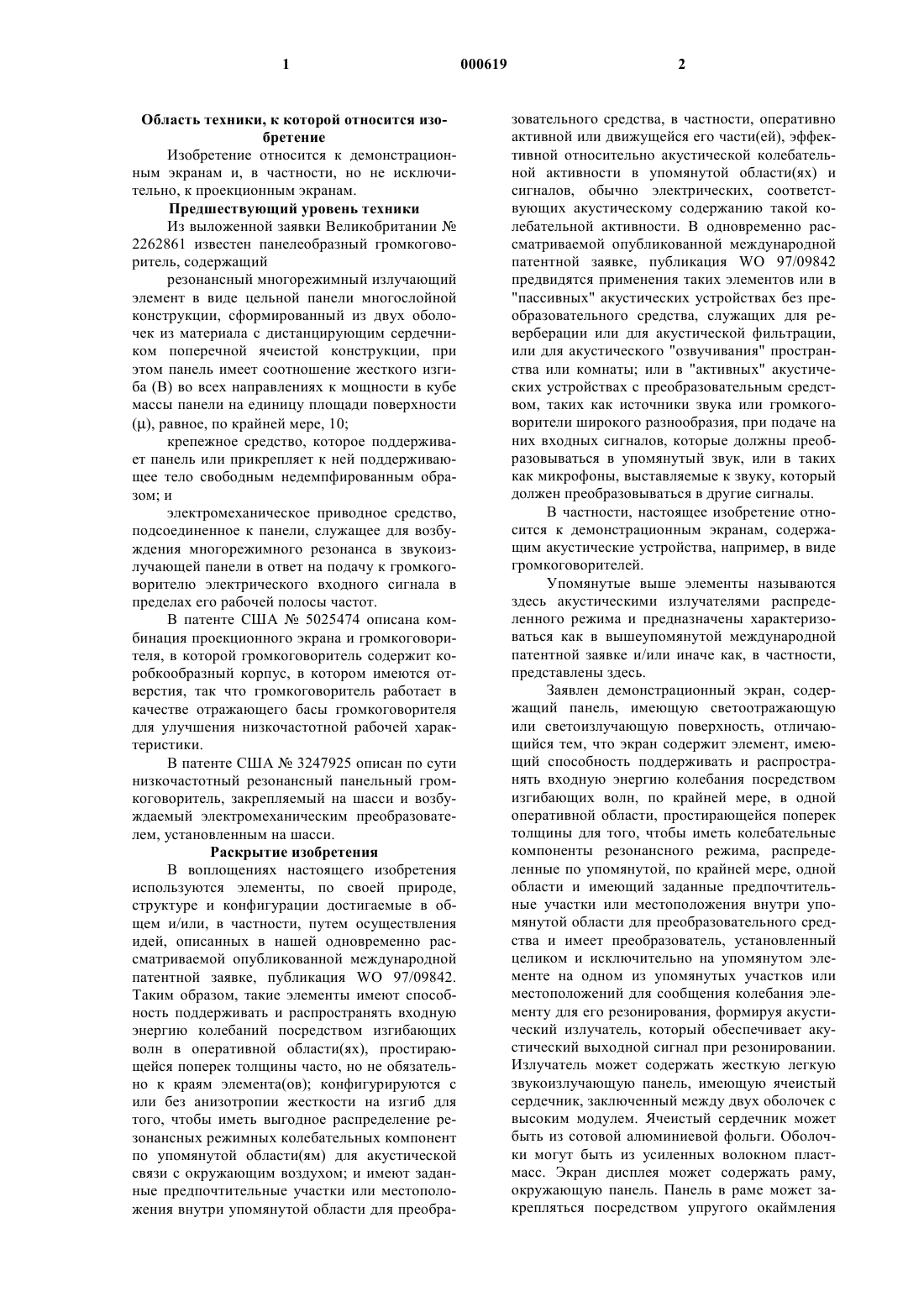

1 Область техники, к которой относится изобретение Изобретение относится к демонстрационным экранам и, в частности, но не исключительно, к проекционным экранам. Предшествующий уровень техники Из выложенной заявки Великобритании 2262861 известен панелеобразный громкоговоритель, содержащий резонансный многорежимный излучающий элемент в виде цельной панели многослойной конструкции, сформированный из двух оболочек из материала с дистанцирующим сердечником поперечной ячеистой конструкции, при этом панель имеет соотношение жесткого изгиба (В) во всех направлениях к мощности в кубе массы панели на единицу площади поверхности, равное, по крайней мере, 10; крепежное средство, которое поддерживает панель или прикрепляет к ней поддерживающее тело свободным недемпфированным образом; и электромеханическое приводное средство,подсоединенное к панели, служащее для возбуждения многорежимного резонанса в звукоизлучающей панели в ответ на подачу к громкоговорителю электрического входного сигнала в пределах его рабочей полосы частот. В патенте США 5025474 описана комбинация проекционного экрана и громкоговорителя, в которой громкоговоритель содержит коробкообразный корпус, в котором имеются отверстия, так что громкоговоритель работает в качестве отражающего басы громкоговорителя для улучшения низкочастотной рабочей характеристики. В патенте США 3247925 описан по сути низкочастотный резонансный панельный громкоговоритель, закрепляемый на шасси и возбуждаемый электромеханическим преобразователем, установленным на шасси. Раскрытие изобретения В воплощениях настоящего изобретения используются элементы, по своей природе,структуре и конфигурации достигаемые в общем и/или, в частности, путем осуществления идей, описанных в нашей одновременно рассматриваемой опубликованной международной патентной заявке, публикация WO 97/09842. Таким образом, такие элементы имеют способность поддерживать и распространять входную энергию колебаний посредством изгибающих волн в оперативной области(ях), простирающейся поперек толщины часто, но не обязательно к краям элемента(ов); конфигурируются с или без анизотропии жесткости на изгиб для того, чтобы иметь выгодное распределение резонансных режимных колебательных компонент по упомянутой области(ям) для акустической связи с окружающим воздухом; и имеют заданные предпочтительные участки или местоположения внутри упомянутой области для преобра 000619 2 зовательного средства, в частности, оперативно активной или движущейся его части(ей), эффективной относительно акустической колебательной активности в упомянутой области(ях) и сигналов, обычно электрических, соответствующих акустическому содержанию такой колебательной активности. В одновременно рассматриваемой опубликованной международной патентной заявке, публикация WO 97/09842 предвидятся применения таких элементов или в"пассивных" акустических устройствах без преобразовательного средства, служащих для реверберации или для акустической фильтрации,или для акустического "озвучивания" пространства или комнаты; или в "активных" акустических устройствах с преобразовательным средством, таких как источники звука или громкоговорители широкого разнообразия, при подаче на них входных сигналов, которые должны преобразовываться в упомянутый звук, или в таких как микрофоны, выставляемые к звуку, который должен преобразовываться в другие сигналы. В частности, настоящее изобретение относится к демонстрационным экранам, содержащим акустические устройства, например, в виде громкоговорителей. Упомянутые выше элементы называются здесь акустическими излучателями распределенного режима и предназначены характеризоваться как в вышеупомянутой международной патентной заявке и/или иначе как, в частности,представлены здесь. Заявлен демонстрационный экран, содержащий панель, имеющую светоотражающую или светоизлучающую поверхность, отличающийся тем, что экран содержит элемент, имеющий способность поддерживать и распространять входную энергию колебания посредством изгибающих волн, по крайней мере, в одной оперативной области, простирающейся поперек толщины для того, чтобы иметь колебательные компоненты резонансного режима, распределенные по упомянутой, по крайней мере, одной области и имеющий заданные предпочтительные участки или местоположения внутри упомянутой области для преобразовательного средства и имеет преобразователь, установленный целиком и исключительно на упомянутом элементе на одном из упомянутых участков или местоположений для сообщения колебания элементу для его резонирования, формируя акустический излучатель, который обеспечивает акустический выходной сигнал при резонировании. Излучатель может содержать жесткую легкую звукоизлучающую панель, имеющую ячеистый сердечник, заключенный между двух оболочек с высоким модулем. Ячеистый сердечник может быть из сотовой алюминиевой фольги. Оболочки могут быть из усиленных волокном пластмасс. Экран дисплея может содержать раму,окружающую панель. Панель в раме может закрепляться посредством упругого окаймления 3 подвески. Панелеобразные громкоговорители могут прикрепляться к противоположным сторонам рамы для обеспечения информации левого и правого канала. Левые и правые громкоговорители могут навешиваться на петлях на раме для обеспечения возможности складывания напротив излучателя (2) для хранения. Каждый из левого и правого громкоговорителей содержит элемент, имеющий способность поддерживать и распространять входную энергию колебания посредством изгибающих волн, по крайней мере, в одной оперативной области, простирающейся поперек толщины для того, чтобы иметь колебательные компоненты резонансного режима, распределенные по упомянутой, по крайней мере, одной области и имеющий заданные предпочтительные участки или местоположением внутри упомянутой области для преобразовательного средства и имеет преобразователь,установленный целиком и исключительно на упомянутом элементе на одном из упомянутых участков или местоположений для сообщения колебания элементу для его резонирования,формируя акустический излучатель, который обеспечивает акустический выходной сигнал при резонировании. Экран может быть проекционным. Предлагается также аудиовизуальное устройство, отличающееся проекционным экраном. Устройство может содержать, по крайней мере,один громкоговоритель заднего канала, содержащий элемент, имеющий способность поддерживать и распространять входную энергию колебания посредством изгибающих волн, по крайней мере, в одной оперативной области,простирающейся поперек толщины для того,чтобы иметь колебательные компоненты резонансной моды, распределенные по упомянутой,по крайней мере, одной области и имеющей заданные предпочтительные участки или местоположения внутри упомянутой области для преобразовательного средства и имеет преобразователь, установленный целиком и исключительно на упомянутом элементе на одном из упомянутых участков или местоположений для колебания элемента для его резонирования, формируя акустический излучатель, который обеспечивает акустический выходной сигнал при резонировании. Краткое описание чертежей Изобретение схематично иллюстрируется посредством примера на прилагаемых чертежах,на которых фиг. 1 изображает схему, показывающую громкоговоритель распределенного режима, как описанный и заявленный в нашей одновременно рассматриваемой опубликованной международной патентной заявке, публикация WO 97/09842; фиг. 2 а - частичный разрез по линии А-А на фиг. 1; 4 фиг. 2b - поперечное сечение в увеличенном масштабе излучателя распределенного режима типа, показанного на фиг. 2 а и показывающее две альтернативные конструкции; фиг. 3 - перспективный вид воплощения предлагаемого проекционного экрана; фиг. 4 - частичный вид детали экрана,представленного на фиг. 3, и фиг. 5 - вид сверху комнаты с находящимся в ней проекционным экраном, представленным на фиг. 3. Вариант наилучшего осуществления изобретения Ссылаясь на фиг. 1 чертежей, на ней показан панелеобразный громкоговоритель 81 типа,описанного и заявленного в нашей одновременно рассматриваемой опубликованной международной патентной заявке WO 97/09842, содержащей прямоугольную раму 1, несущее упругое окаймление 3 вокруг ее внутренней периферии,которое поддерживает звукоизлучающую панель 2 распределенным режимом. Преобразователь 9, например, как подробно описанный в наших одновременно рассматриваемых опубликованных международных заявках, публикацииWO 97/09859, WO 97/09861, WO 97/09858, устанавливается целиком и исключительно на или в звукоизлучающей панели 2 в заданном месте,определенном координатами Х и Y, положение которого вычисляется, как описано в нашей публикации международной патентной заявкиWO 97/09842 для запуска изгибающих волн в звукоизлучающую панель для того, чтобы вызвать ее резонирование для изучения акустического выходного сигнала. Преобразователь 9 приводится в действие усилителем сигнала 10, например, усилителем звуковой частоты, подключенным к преобразователю проводниками 28. Требования к нагрузке и мощности усилителя могут быть в целом обычными, аналогичными требованиям к обычным конусным громкоговорителям, чувствительность составляет порядка 86-88 дБ/Вт при комнатных условиях нагрузки. Полное сопротивление нагрузки усилителя является главным образом резистивным при 6 Ом, управление мощностью в пределах 20-80 Вт. В случае изготовления сердечника звукоизлучающей панели и/или оболочки из металла,они могут быть сделаны для функционирования в качестве теплоотвода для преобразователя для удаления тепла от катушки двигателя преобразователя и таким образом улучшения управления мощностью. На фиг. 2 а и 2b показаны частичные обычные поперечные сечения громкоговорителя 81,представленного на фиг. 1. На фиг. 2 а показано,что рама 1, окаймление 3 и звукоизлучающая панель 2 соединены друг с другом посредством соответствующих клеевых соединений 20. Подходящими материалами для рамы являются легкие материалы, например, используемые для 5 обрамления картин, из прессованного металла,например, алюминиевого сплава или пластмассы. Походящими материалами для окаймления являются упругие материалы, такие как пористая резина и пористая пластмасса. Подходящими клеящими веществами для соединения 20 являются эпоксидные, акриловые и цианоакриловые и тому подобные клеящие вещества. Фиг. 2b иллюстрирует в увеличенном масштабе, что звукоизлучающая панель 2 представляет собой жесткую легкую панель, имеющую сердечник 22, например, из жесткой пластмассовой пены 27, например, из поливинилхлорида с поперечными связями или ячеистой матрицы 98, то есть, сотовой матрицы из металлической фольги, пластмассы или тому подобного с ячейками, простирающимися поперек плоскости панели, и закрывающимися противолежащими оболочками 21, например, из бумаги,картона или металлической фольги или листа. Если обшивки выполнены из пластмассы, они могут усиливаться волокнами, например, из углерода, стекла, Кевлара (зарегистрированная торговая марка, ТМ) или тому подобного материала известным самим по себе способом для увеличения их модуля. Таким образом, предвидимыми материалами слоя оболочки и усилителями являются углерод, стекло, Кевлар (ТМ), Номекс (ТМ), то есть арамид и тому подобные волокна в различных слоях и переплетениях, а также и бумага,соединенные бумажные слоистые материалы,меламин и различные синтетические пластмассовые пленки высокого модуля, такие как Майлар (ТМ), Каптан (ТМ), поликарбонат, феноловые, полиэфирные или подобные пластмассы и усиливаемые волокном пластмассы и т.д. и металлический лист или фольга. Исследование класса Вектра (Vectra) жидкокристаллических полимерных термопластиков показывает, что они могут быть полезными для инжекционного прессования очень тонких обшивок или оболочек меньшего размера, скажем вплоть до диаметра около 30 см. Этот материал сам формирует ориентированную кристаллическую структуру в направлении инжекции, предпочтительную ориентацию для хорошего распространения утроенной энергии от приводной точки к периметру звукоизлучающей панели. Дополнительно, такое формование для этого и других термопластиков предусматривает механическую обработку формы для придания особенностей размещения и совмещения,таких как канавки или кольца для точного размещения частей преобразователя, например,катушки двигателя и подвески магнита. Кроме того, для некоторых менее прочных материалов сердечника рассчитано, что было бы полезным локальное увеличение толщины оболочки, например, в области или кольцевом пространстве вплоть до 150% диаметра преобразователя для усиления этой области и выгодного ввода энер 000619 6 гии колебания в панель. Посредством этого должна улучшаться амплитудно-частотная характеристика в области верхних частот при использовании более мягких пенистых материалов. Предвидимые материалы слоя сердечника включают изготовленные соты или рифления из листа алюминиевого сплава или фольги, или Кевлар (ТМ), Номекс (ТМ), гладкая или связанная бумага и различные синтетические пластмассовые пленки, а также расширенные или вспененные пластмассы или целлюлозные материалы, даже аэрогельные металлы, если они имеют подходящую низкую плотность. Некоторые подходящие для слоя сердечника материалы эффективно проявляют удобное самозаключение в обшивку в процессе производства и/или,иначе говоря, имеют достаточную собственную жесткость для использования без размещения между слоями обшивки. Известен ячеистый материал сердечника с высокими рабочими характеристиками с торговой маркой "Рохаселл" (Rohacell), который может быть подходящим в качестве звукоизлучающей панели, не имеющей оболочки. С практической точки зрения, необходимы общая легкость и жесткость, пригодные для данного назначения, в частности, включающие оптимизирующие вклады от сердечника и слоев оболочки и переходов между ними. Некоторые из предпочтительных вариантов звукоизлучающей панели используют оболочки из металла и сплава металла или, альтернативно, усиление с углеродными волокнами. Оба варианта и также конструкции с сплавом Аэрогеля (Aerogel) или металлическим сотовым сердечником будут иметь значительные радиочастотные экранирующие свойства, которые должны были бы быть важными в некоторых применениях с электромагнитной совместимостью. Обычные панелеобразные или конусные громкоговорители не имеют присущей экранирующей способности. Кроме того, предпочтительная форма пьезо и электродинамического преобразователей имеет пренебрежимо малое электромагнитное излучение или магнитные поля рассеяния. Обычные громкоговорители имеют большое магнитное поле вплоть до расстояния 1 м до тех пор, пока не принимаются специальные компенсационные контрмеры. Где важным в применении является поддержание экранирования, может быть сделано электрическое подсоединение к проводящим частям соответствующей DML панели или для закрепления края может использоваться электропроводная пена или аналогичное устройство сопряжения. Окаймление 3 может демпфировать края звукоизлучающей панели 2 для предотвращения чрезмерного движения края панели. Дополнительно или альтернативно может быть применено другое демпфирование, напри 7 мер, в виде накладок, присоединяемых к краям в выбранных положениях для демпфирования чрезмерного движения для равномерного распределения резонанса по панели. Накладки могут быть из материала на основе битума, как обычно используемого в корпусах обычного громкоговорителя, или могут быть из упругого или жесткого полимерного листового материала. Некоторые материалы, особенно бумага и картон, и некоторые сердечники могут быть самодемпфирующими. При желании демпфирование может быть увеличено в конструкции звукоизлучающих панелей путем использования упруго схватывающихся, а не жестко схватывающихся связующих веществ. Эффективное упомянутое селективное демпфирование включает специфическое прикладывание к звукоизлучающей панели, включающей листовой материал, средства, постоянно связанного с ним. Края и углы, в частности,могут иметь важное значение для доминанты и менее рассеиваемых низкочастотных типов упругих колебаний панелей. Крепление в поперечном направлении демпфирующего средства может успешно вести к панели, у которой полностью обрамляется ее упомянутый листовой материал, хотя их углы часто могут быть сравнительно свободными, скажем для желаемого расширения к работе с более низкими частотами. Прикрепление может осуществляться посредством клеящих или самосклеивающихся материалов. Другие формы полезного демпфирования, в частности, в плане более тонких эффектов и/или средних и более высоких частот могут быть посредством подходящей массы или масс, прикрепляемых к листовому материалу в заданных эффективных срединных локализованных положениях упомянутой области. Описанная выше звукоизлучающая панель является двунаправленной. Звуковая энергия с задней стороны не очень сильно связана по фазе со звуковой энергией с передней стороны. Следовательно, имеется выгода от общего суммирования акустической мощности в комнате, звуковой энергии равномерного частотного распределения, уменьшенных эффектов отраженной и стоячей волн с преимуществом лучшего воспроизведения естественного поля и окружения в воспроизводимых звуковых записях. В то время как излучение от звукоизлучающей панели является в значительной степени не направленным, доля связанной по фазе информации увеличивает смещение от оси. Для улучшенного фокуса для паразитного стереоизображения размещение громкоговорителей как картин на обычной высоте стоящего человека дает выгоду умеренного смещения от оси для нормально сидящего слушателя, оптимизируя стереоэффект. Аналогично, треугольное левое/правое расположение относительно слушателя обеспечивает дополнительную угловую 8 компоненту. Таким образом, получается хороший стереоэффект. Существует другое преимущество для группы слушателей по сравнению с воспроизведением через обычный громкоговоритель. Внутренне рассеиваемая природа излучения звука звукоизлучающей панели дает уровень громкости звука, который не подчиняется закону обратной пропорциональности квардрату расстояния для расстояния до эквивалентного точечного источника. Так как спад интенсивности звука с увеличением расстояния намного меньше, чем предсказывается законом обратной пропорциональности квадрату расстояния, тогда, следовательно, для смещенных от центра и плохо размещенных слушателей поле интенсивности для панелеобразного громкоговорителя поддерживает лучший стереоэффект по сравнению с обычными громкоговорителями. Это происходит из-за того, что слушатель, размещенный со смещением от центра, не испытывает двойной трудности вследствие близости к более близко расположенному громкоговорителю; во-первых чрезмерного увеличения в громкости от более близко расположенного громкоговорителя и затем соответствующего уменьшения в громкости от другого громкоговорителя. Обладает также преимуществом плоский,легкий панелеобразный громкоговоритель, визуально привлекательный, с хорошим качеством звука, требующий только один преобразователь и у которого нет кроссовера для звука полного диапазона от каждой диафрагмы панели. На фиг. 3 иллюстрируется мультимедийная аудиовизуальная система, содержащая кинопроектор 31, служащий для проецирования изображения на проекционный экран, сформированный звукоизлучающей панелью громкоговорителя 32 типа, показанного на фиг. 1 и 2. Громкоговоритель - проекционный экран 32 содержит звукоизлучающую панель 2,имеющую алюминиевые или усиленные волокнами углерода оболочки 21, охватывающие с двух сторон сотовый сердечник 22 из алюминиевой фольги. Композит может скрепляться вместе, используя любое эпоксидное связующее вещество. Для размера экранной звукоизлучающей панели 1,22 х 1,38 М толщина алюминиевых обшивок может составлять 300 мкм. Толщина сердечника может составлять 11 мм и размер ячейки соты может быть 9,5 мм. Такая звукоизлучающая панель является жесткой,имеющей низкую плотность, высокий модуль и является изотропной. Два дополнительных громкоговорителя меньшего размера 114 типа, показанного на фиг. 1 и 2, навешиваются на противоположных сторонах звукоизлучающей панели громкоговорителя центрального канала 32 на петлях 34, тем самым дополнительные звукоизлучающие панели могут складываться напротив основной зву 9 коизлучающей панели 32, когда они не используются и могут перемещаться в положение, как показано, для использования. Дополнительные звукоизлучающие панели 114 служат для приема и излучения соответствующей информации левого и правого канала, например, для работы со стереоэффектом. Дополнительные громкоговорители 114 могут содержать звукоизлучающие панели 2,имеющие оболочки 21 из алюминиевой фольги или пластмассы, усиленной углеродным волокном или стекловолокном. На одну или обе оболочки может накладываться декоративная пленка, например, из полиэфира. Сердечник 22 звукоизлучающих панелей 114 может быть из алюминиевой фольги, например, в виде сотовой конструкции или может быть из бумажных ячеек. В случае использования бумаги она может пропитываться пластмассовым материалом, таким как фенольное соединение для повышения жесткости бумаги. Размер ячейки может быть в пределах 3-6 мм и толщина сердечника может быть в пределах 3-10 мм. В случае оболочек из алюминиевой фольги они могут иметь толщину в пределах 25-100 мкм. Для сборки звукоизлучающей панели может использоваться эпоксидный клей. Стерео, то есть двухканальное воспроизведение звука, включает создание иллюзии звукового пространства, в котором сохраняется стереофонический эффект, содержащий свойства местонахождения источника, перспективы и окружения первоначальной записи. Стерео с обычными громкоговорителями является сильным в аспектах определения местонахождения фантомного источника и в некоторых случаях перспективы, но является более слабым в отношении выражения естественного пространства и окружения. Это имеет место потому, что около точечного источника природа обычных поршневых громкоговорителей дает возможность легкой идентификации с помощью ушей их физического местонахождения, что находится в противоречии с желанием общей локализации стереоизображения. Часто говорят, что в качестве воспроизводящих устройств громкоговорители должны исчезать в иллюзии звукового пространства. Часть проблемы лежит в сравнительно узкой передней направленности излучения обычных громкоговорителей. Кроме того, звуковой баланс к сторонам и задней части корпуса, звук,который сильно управляет реверберационным звуковым полем в комнате, окрашивается и разбалансируется со значительными изменениями в амплитудно-частотной характеристике. Это приуменьшает чувство естественного акустического пространства и окружения. Воплощение изобретения, показанное на фиг. 3, использует два акустических панелеобразных громкоговорителя для левого и правого каналов, которые устанавливаются для сложно 000619 10 го колебания по всей поверхности в широком диапазоне частот обычно в пределах 100 Гц - 20 кГц. Основная панель громкоговорителя 32 показана подвешенной на подвешивающем средстве 33, но альтернативно, панель может поддерживаться, например, на напольной стойке. На фиг. 5 показано, как проекционное устройство настоящего изобретения может располагаться в комнате 145, оборудованной местами для сидения 146. Устройство имеет проектор 31,проецирующий изображение на экран 32 и также включает два репродуктора низкого тона 35,которые могут иметь обычную конструкцию, на сторонах комнаты для улучшения басового звукового расширения и два громкоговорителя заднего действия 117, то есть так называемые громкоговорители окружения, расположенные в задней части комнаты. Соответственно, задние громкоговорители 117 также типа, показанного на фиг. 1 и 2 ввиду их ширины и характеристик равномерной дисперсии звука. Громкоговорители заднего действия могут иметь ту же самую конструкцию, что и у дополнительных громкоговорителей (114). Панелеобразный громкоговоритель согласно фиг. 1 и 2 имеет замечательные ненаправленные свойства. Для акустического воспроизведения окружения звуковой системы энергия должна быть широко распределенной,идеально от ненаправленных источников. Важно, чтобы источник звука не являлся хорошо локализованным, иначе восприятие большого окружающего пространства, имитируемой акустической области за слушателем является неудовлетворительным. До сих пор для воспроизведения окружения используются обычные направленные и/или громкоговорители с малым источником, обычно электродинамических типов. Вследствие явления интенсивности слухового восприятия находящиеся в аудитории слушатели, сидящие ближе к громкоговорителю ближайшего окружения, обнаруживают свое восприятие сильно локализованным на этом громкоговорителе, значительно ухудшая эффект окружения и их цельную оценку многоканального звукового поля. Локализация может быть такой мощной, что слуховое внимание отвлекается от основных передних звуковых каналов,причем это работает вместе с эффектом Хааса,который усиливает локализацию к ближайшим источникам. Система воспроизведения окружения, построенная с одним или несколькими громкоговорителями, показанными на фиг. 1 и 2, доставляет обширное звуковое поле или обеспечивает почти равномерную интенсивность, которая имеет преднамеренно плохую локализацию. Может быть охвачена большая аудитория, даже с некоторыми слушателями в ближайшей окрестности (такой, как 0,5 м), панелеобразных 11 громкоговорителей без какой-либо значительной локализации непосредственного воспроизводящего канала и с жизненно необходимым свойством неухудшенного слухового восприятия важных передних каналов. Достигается значительно улучшенный реализм для многоканальной звуковоспроизводящей системы в целом в результате желаемых характеристик излучения акустического панелеобразного звуковоспроизводящего устройства. Громкоговорители окружения при желании могут подвешиваться на проводах и маскироваться путем прикладывания подходящего изображения к звукоизлучающей панели (2),чтобы было сходство с картинами. На фиг. 4 показано, как рама (1) проекционной/звукоизлучающей панели может быть сформирована с возвратным фланцем (36), тем самым окаймление (3) может быть скрыто. Рамы дополнительных громкоговорителей (114) и громкоговорителей окружения (117) могут иметь аналогичную конструкцию. Промышленная применимость Звукоизлучающая панель, изготовленная до достаточного размера для того, чтобы служить в качестве проекционного экрана для неподвижного изображения киноизображения и телевизионного изображения, таким образом,является одновременно звуковоспроизводящим устройством, например для центрального или диалогового канала домашнего театра. Особенно, предлагаемые акустические панели достаточно большого размера, скажем, свыше 0,6 м шириной, обеспечивают очень хороший звуковой охват аудиторий. Рабочие демонстрации показали высокую разборчивость и чистоту звука во всей области аудитории с основным преимуществом, что слушатели, наиболее близко располагающиеся к экрану, не страдали от дребезжания от избыточных ближайших уровней звукового давления, неизменно являющегося слабым местом обычных конусообразных громкоговорителей направленного излучения. Имеется второй и уникальный аспект предлагаемого проекционного экрана. С обычными громкоговорителями центрального канала ухо легко может определять местонахождение акустического центра громкоговорителя. Все звуки кажутся исходящими из этого концентрированного малого источника, снижая чувство реализма. С акустической панелью ее уникальное свойство ненаправленного излучения означает, что звук кажется исходящим из общей акустической области экрана, не из одной изолированной точки. Когда изображение комбинируется со звуком, на звукоизлучающей панели возникает мощный синестетический эффект. Здесь желаемое отсутствие локализации специфического источника звука воспринимающей комбинацией ухо-мозг позволяет свободно связывать воображаемое, виртуальное и приблизительное местоположение для источников звука, 000619 12 синхронизированных с местоположениями,представляемыми визуальным изображением на акустической поверхности. С хорошо записанными разговорными секциями не только виртуальное акустическое изображение кажется следующим за визуальным изображением, оно может также передавать информацию, необходимую для ощущения глубины и перспективы. Качество вовлечения зрителей в кинематографический опыт значительно усиливается. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Демонстрационный экран (32), имеющий светоотражающую или светоизлучающую поверхность, отличающийся тем, что этот экран содержит акустический излучатель распределенного режима, на котором установлен преобразователь (9), возбуждающий в упомянутом излучателе изгибные колебания, которые, вызывая в излучателе резонанс, обеспечивают выработку звука. 2. Демонстрационный экран по п.1, отличающийся тем, что излучатель выполнен в виде жесткой, легкой панели (2), имеющей ячеистый сердечник (22), заключенный между двумя внешними слоями (21) оболочки. 3. Демонстрационный экран по п.2, отличающийся тем, что содержит раму (1), окружающую панель (2). 4. Демонстрационный экран по п.3, отличающийся тем, что содержит упругую подвеску(3), крепящую панель в раме. 5. Демонстрационный экран по любому из пп.2-4, отличающийся тем, что ячеистый сердечник (22) выполнен из сотовой алюминиевой фольги (98). 6. Демонстрационный экран по любому из пп.2-5, отличающийся тем, что слои (21) оболочки выполнены из усиленной волокном пластмассы. 7. Демонстрационный экран по любому из пп.1-6, отличающийся тем, что содержит громкоговорители, расположенные с противоположных сторон экрана и обеспечивающие информацию левого и правого каналов. 8. Демонстрационный экран по п.7, отличающийся тем, что громкоговорители, расположенные с противоположных сторон экрана, выполнены с возможностью складывания перед экраном. 9. Демонстрационный экран по п.7 или 8,отличающийся тем, что каждый из громкоговорителей, расположенных с противоположных сторон экрана, содержит акустический излучатель распределенного режима, на котором установлен преобразователь, возбуждающий в упомянутом излучателе изгибные колебания, которые, вызывая в излучателе резонанс, обеспечивают выработку звука. 10. Демонстрационный экран по любому из пп. 1-9, отличающийся тем, что он представляет собой проекционный экран. 11. Аудиовизуальное устройство, отличающееся тем, что оно содержит демонстрационный экран по п.10. 12. Аудиовизуальное устройство по п.11,отличающееся тем, что оно содержит, по меньшей мере, один громкоговоритель заднего канала, содержащий акустический излучатель распределенного режима с установленным на нем преобразователем, возбуждающим в упомянутом излучателе изгибные колебания, которые,вызывая в излучателе резонанс, обеспечивают выработку звука.
