Крепежный элемент для трубчатого нагревателя, крепежная система, содержащая такой элемент, и стиральная машина с такой крепежной системой

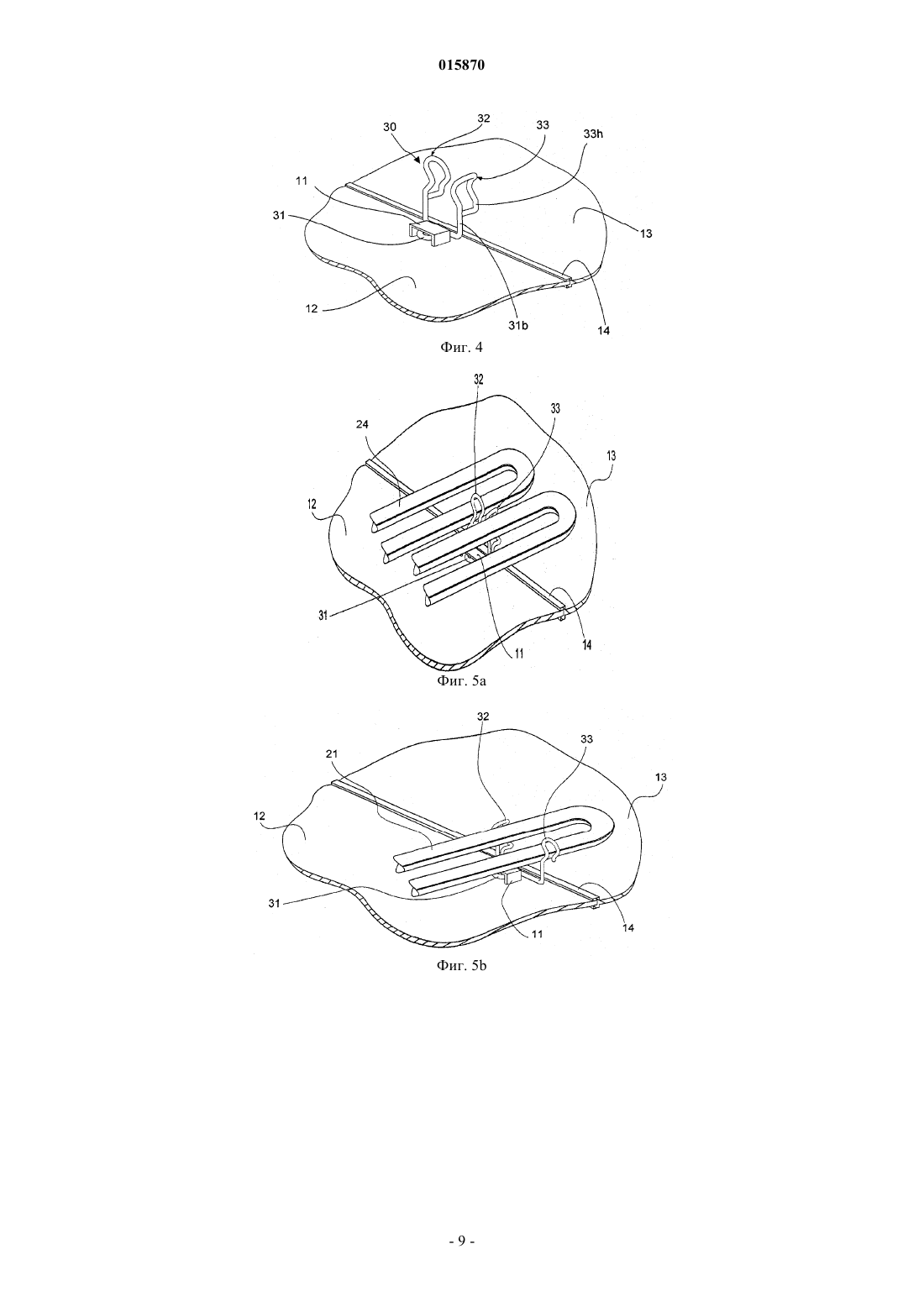

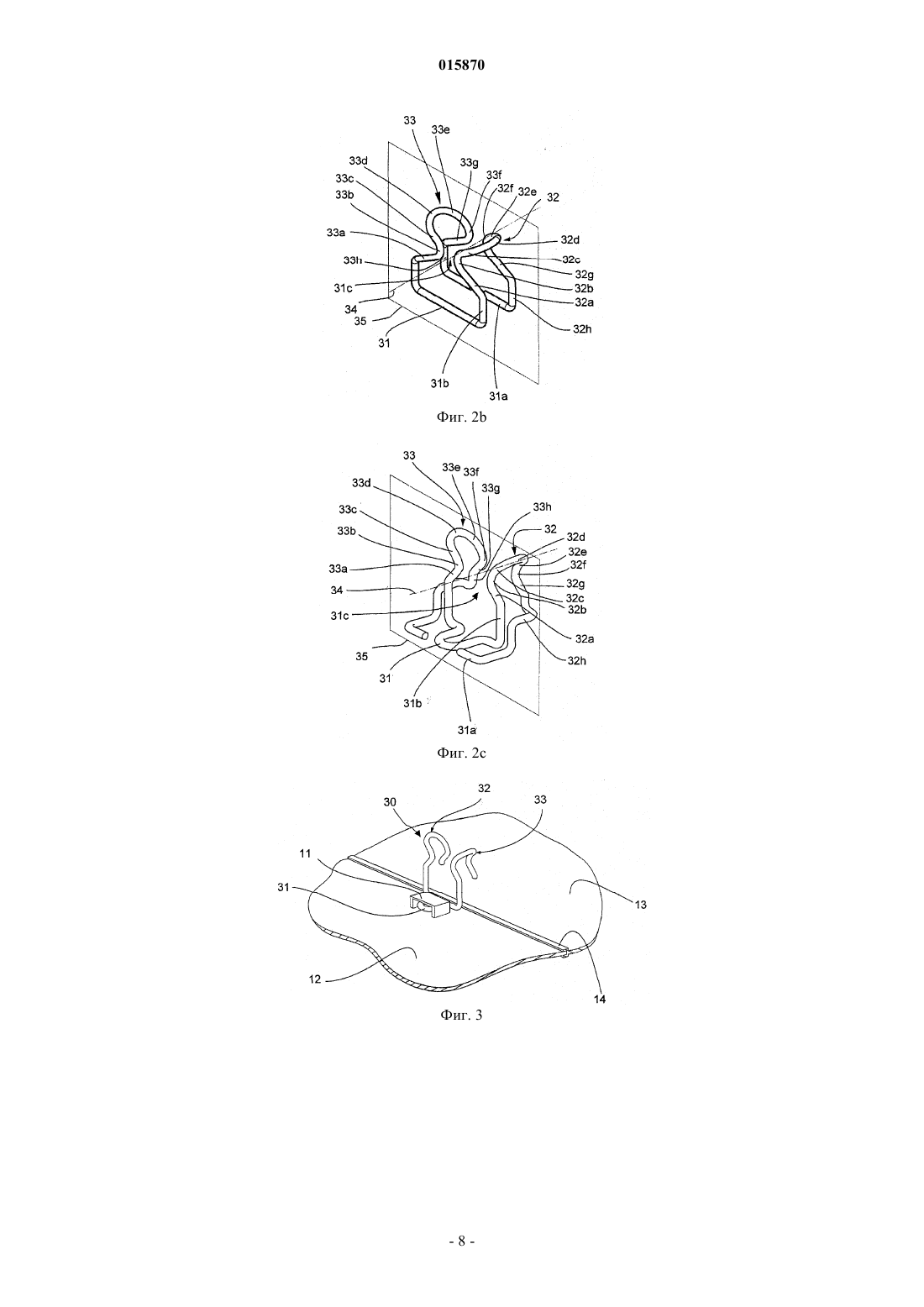

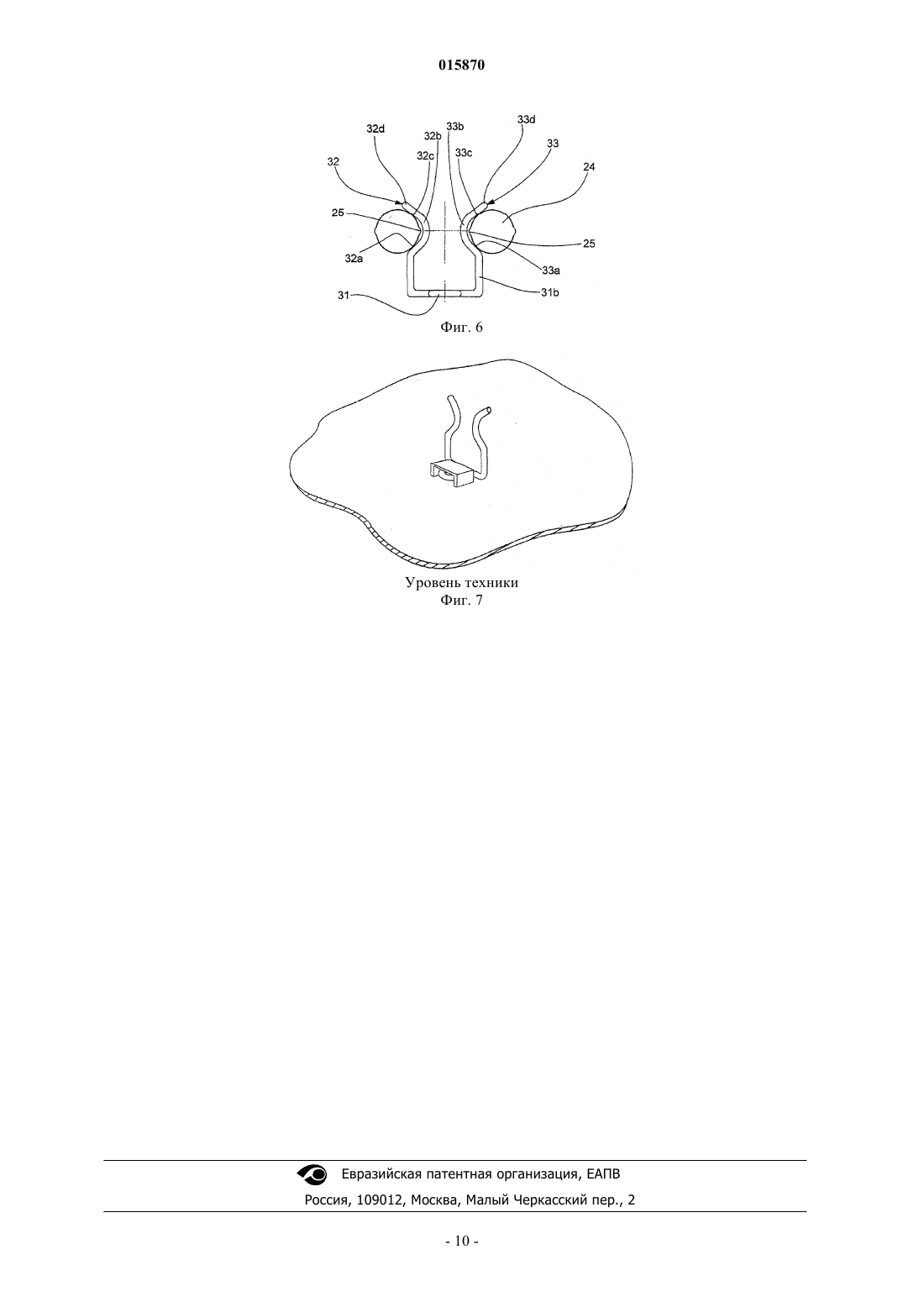

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ЕВРАЗИЙСКОМУ ПАТЕНТУ Дата публикации и выдачи патента КРЕПЕЖНЫЙ ЭЛЕМЕНТ ДЛЯ ТРУБЧАТОГО НАГРЕВАТЕЛЯ, КРЕПЕЖНАЯ СИСТЕМА, СОДЕРЖАЩАЯ ТАКОЙ ЭЛЕМЕНТ, И СТИРАЛЬНАЯ МАШИНА С ТАКОЙ КРЕПЕЖНОЙ СИСТЕМОЙ Проволочный крепежный элемент (30) для трубчатого нагревателя (2) стиральной машины (1) содержит монтажную часть (31) для крепления крепежного элемента трубчатого нагревателя к монтажному основанию (11) стиральной машины и зажимную часть (31 с), отходящую вверх от монтажной части (31) и содержащую по меньшей мере две расположенные напротив друг друга лапки (32, 33), причем каждая лапка имеет участки, предназначенные для контактирования с трубчатым нагревателем, и участки, не предназначенные для контактирования с трубчатым нагревателем, включая первый контактный участок (32 а, 33 а), первый неконтактный участок(32b, 33b), следующий за первым контактным участком (32 а, 33 а), второй контактный участок(32 с, 33 с), следующий за первым неконтактным участком (32b, 33b) и расположенный выше первого контактного участка (32 а, 33 а), и второй неконтактный участок (32d, 33d), следующий за вторым контактным участком (32 с, 33 с), причем второй неконтактный участок (32d, 33d) расположен в наивысшем положении крепежного элемента для трубчатого нагревателя, а лапки(32, 33) дополнительно содержат третий контактный участок (32 е, 33 е), следующий за вторым неконтактным участком (32d, 33d), и третий неконтактный участок (32f, 33f), следующий за третьим контактным участком (32 е, 33 е), при этом по меньшей мере одна из двух лапок содержит четвертый контактный участок (32g, 33g), следующий за ее третьим неконтактным участком (32f, 33f) и расположенный ниже ее третьего контактного участка (32 е, 33 е). Борке Маркина Ноэлиа, Гомес Каудевилья Мигель Анхель, Грасиа Бобед Исмаэль, Маньяс Молина Альберто, Ресио Феррер Эдуардо (ES) Рыбаков В.М. (RU)(71)(73) Заявитель и патентовладелец: БСХ БОШ УНД СИМЕНС ХАУСГЕРЕТЕ ГМБХ (DE) 015870 Область техники, к которой относится изобретение Изобретение относится к изготовленному из гнутой проволоки крепежному элементу для трубчатого нагревателя стиральной машины, а также к системе для крепления трубчатого нагревателя с использованием проволочного крепежного элемента и к стиральной машине, снабженной системой для крепления трубчатого нагревателя с использованием проволочного крепежного элемента. Сведения о предшествующем уровне техники Известные имеющиеся в продаже проволочные элементы для фиксации трубчатых нагревателей стиральных машин представляют собой единый кусок проволоки, который вставляется в монтажный элемент, выполненный для этой цели внутри бака стиральной машины. Известный из уровня техники крепежный элемент предназначен для фиксации трубчатого нагревателя такого же типа, что и трубчатый нагреватель, для которого предназначен крепежный элемент по изобретению. Трубчатый нагреватель этого типа содержит одну трубчатую часть и одну уплотнительную монтажную часть. Трубчатый нагреватель вводят через отверстие в стенке бака таким образом, что трубчатая часть находится внутри бака, а уплотнительная монтажная часть жестко прикреплена к стенке бака, закрывая и уплотняя ее. Нагревательная трубка или трубки отходят от уплотнительной монтажной части. Первый участок трубок или трубки проходит внутрь бака параллельно второй стенке бака, перпендикулярной той стенке, на которой укреплена уплотнительная монтажная часть, а затем трубка разворачивается и проходит обратно, образуя второй участок, параллельный или по существу параллельный первому. Этот второй участок может быть присоединен к уплотнительной монтажной части или он может быть развернут и переходить в третий участок, который проходит внутрь бака параллельно первому и второму участкам и затем разворачивается обратно с переходом в четвертый участок, параллельный первым трем и прикрепленный к уплотнительной монтажной части на стенке бака. Другими словами, трубка имеет зигзагообразную форму с параллельными или по существу параллельными трубчатыми участками, расположенными в плоскости,которая параллельна стенке бака, перпендикулярной той стенке, на которой укреплена уплотнительная монтажная часть. Обычно эти трубчатые участки образуют между собой небольшой угол раскрытия внутрь бака. Трубка имеет круглое поперечное сечение, но, по существу, на всей ее длине имеется выступающее наружу ребро. Это ребро является результатом способа изготовления данного типа нагревательной трубки. Если представить себе плоскость, параллельную стенке бака, перпендикулярной той стенке, к которой прикреплен нагреватель, и проходящую через центр поперечного сечения трубки, то ребра будут расположены на пересечении этой плоскости с поперечным сечением трубки. Обычно известный крепежный элемент имеет монтажную часть, которая является частью гнутой проволоки и вставляется в щель в баке. От двух концов проволочной монтажной части внутрь бака отходят параллельно две лапки. Эти две лапки поднимаются параллельно, затем отогнуты внутрь друг к другу, а затем вновь отогнуты с удалением друг от друга. Они изогнуты таким образом, что каждая из них захватывает участок нагревательной трубки на части ее периметра. Таким образом трубчатая часть нагревателя закрепляется внутри бака на расстоянии от стенки бака. Одна из проблем, связанных с таким крепежным элементом, состоит в том, что он может войти в контакт с нагревателем в зоне ребра на поперечном сечении и с течением времени может повредить его под действием вибрации. Может также случиться, что во время сборки или установки нагревателя трубки могут вызвать изгиб одной или обеих лапок проволоки, так что нагреватель не будет укреплен должным образом. Сущность изобретения Для решения проблем известных устройств уровня техники задачей настоящего изобретения является создание более надежного и прочного крепежного элемента для трубчатого нагревателя, который не будет повреждать нагреватель в результате вибрации, создание крепежной системы для крепления нагревателя, обеспечивающей более легкую установку, и стиральной машины с содержащей крепежный элемент крепежной системой, в которой обеспечивается пониженный шум от вибрации трубчатого нагревателя при работе машины. В соответствии с изобретением решение поставленной задачи достигается за счет крепежного элемента, обладающего признаками по п.1, крепежной системы, обладающей признаками по п.13, и стиральной машины, обладающей признаками по п.17 формулы изобретения. Согласно п.1 формулы изобретения поставленная задача решается за счет проволочного крепежного элемента для трубчатого нагревателя стиральной машины, который содержит монтажную часть для крепления крепежного элемента трубчатого нагревателя к монтажному основанию стиральной машины и зажимную часть, отходящую вверх от монтажной части и содержащую по меньшей мере две расположенные напротив друг друга лапки, причем каждая лапка имеет участки, предназначенные для контактирования с трубчатым нагревателем, и участки, не предназначенные для контактирования с трубчатым нагревателем, включая первый контактный участок, первый неконтактный участок, следующий за первым контактным участком, второй контактный участок, следующий за первым неконтактным участком и расположенный выше первого контактного участка, второй неконтактный участок, следующий за вторым контактным участком, причем в данном крепежном элементе второй неконтактный участок распо-1 015870 ложен в наивысшем положении крепежного элемента для трубчатого нагревателя, а лапки дополнительно содержат третий контактный участок, следующий за вторым неконтактным участком, третий неконтактный участок, следующий за третьим контактным участком, при этом по меньшей мере одна из двух лапок содержит четвертый контактный участок, следующий за ее третьим неконтактным участком и расположенный ниже ее третьего контактного участка. При таком решении каждая лапка крепежного элемента для трубчатого нагревателя фиксирует последний по меньшей мере в трех зонах, а по меньшей мере одна из лапок фиксирует его в четырех зонах,что более надежно снижает вибрацию нагревателя и соответственно снижает трение между нагревателем и проволокой крепежного элемента. Для дальнейшего снижения вибрации лапки содержат каждая четвертый контактный участок, следующий за третьим неконтактным участком и расположенный ниже третьего контактного участка. Кроме того, дополнительно предусмотрена распорная часть между монтажной частью и зажимной частью, соединяющая их друг с другом таким образом, что зажимная часть отстоит от монтажного основания. В одном примере выполнения крепежный элемент содержит дополнительную монтажную часть,расположенную по меньшей мере на одной из лапок и следующую за четвертым контактным участком для крепления крепежного элемента трубчатого нагревателя стиральной машины к монтажному основанию стиральной машины. За счет этого соединение между крепежным элементом и монтажным основанием становится намного устойчивее и менее подвержено изгибу под действием поперечного давления на лапки. Предусмотрено также, что по меньшей мере одна из лапок дополнительно содержит четвертый неконтактный участок, следующий за четвертым контактным участком, и что четвертый неконтактный участок соединен с распорной частью для обеспечения опоры и усиления с целью предотвращения изгиба. В одном из примеров выполнения лапки перекрещиваются друг с другом в области первого неконтактного участка и третьего неконтактного участка с образованием Х-образной конфигурации, что придает крепежному элементу большую упругость. В этом примере выполнения конструкция может быть такой, что одна из двух лапок проходит между первым неконтактным участком и третьим неконтактным участком другой лапки. Это облегчает процесс изготовления в гибочной машине для проволоки. В другом примере выполнения первый неконтактный участок и третий неконтактный участок каждой из двух лапок отогнуты от расположенной напротив лапки для того, чтобы не перекрещиваться. При этом лапки образуют два обращенных друг к другу С-образных элемента с вогнутыми областями для приема трубчатых участков трубчатого нагревателя. Крепежный элемент для трубчатого нагревателя может быть изготовлен из цельного куска проволоки диаметром от 0,5 до 4 мм, предпочтительно от 1 до 3 мм, наиболее предпочтительно от 1,5 до 2,5 мм и в особенности диаметром 2 мм. В особенно предпочтительном примере осуществления лапки выполнены упругими, так что они передают усилие на трубчатые участки трубчатого нагревателя в направлении их раздвижения. В особенно предпочтительном варианте лапки изготовлены из нержавеющей стали, что обеспечивает стойкость во влажной среде. Согласно п.13 формулы изобретения поставленная задача решается за счет крепежной системы для крепления трубчатого нагревателя к внутренней стенке бакастиральной машины, содержащей монтажное основание, сформированное на указанной стенке бака, и крепежный элемент, прикрепленный к монтажному основанию, причем крепежный элемент представляет собой описанный выше крепежный элемент, прикрепленный к монтажному основанию своей монтажной частью с возможностью скользящего ввода в него конца трубчатого нагревателя, по существу, перпендикулярно основной плоскости крепежного элемента и крепления трубчатых участков указанного конца трубчатого нагревателя зажимной частью крепежного элемента. Под основной плоскостью имеется в виду плоскость, образованная параллельно восходящими лапками зажимной части, или плоскость, образованная параллельностью контактных участков лапок, для того, чтобы могли беспрепятственно проходить трубки нагревателя. В одном из примеров выполнения крепежной системы второй конец трубчатого нагревателя содержит два трубчатых участка, которые крепятся зажимной частью. Для обеспечения крепления трубчатого нагревателя с двумя трубчатыми участками на одном конце зажимная часть образует угол с направлением ввода трубчатого нагревателя от 0 до 10, предпочтительно от 0 до 5, особенно предпочтительно от 0 до 3 и в особенности 2, при этом лапки выполнены с возможностью упруго отгибаться от своего порожнего положения под воздействием нагревателя. Это облегчает ввод в зажимную часть крепежного элемента, поскольку эта часть раздвигается при проходе трубок и увеличивает давление на них, когда расположенные напротив друг друга лапки упруго смещаются к своему порожнему положению после ввода нагревателя для фиксации трубчатых участков. В предпочтительном примере выполнения второй конец трубчатого нагревателя прикреплен к стенке монтажного основания. В частности, монтажное основание дополнительно содержит стенку для закрепления в ней другого конца трубчатого нагревателя. Это означает, что нагреватель прикреплен своими трубками и вторым концом для лучшего противодействия вибрации.-2 015870 Согласно п.17 формулы изобретения поставленная задача решается за счет стиральной машины, оснащенной описанной выше крепежной системой для трубчатого нагревателя, причем стиральная машина содержит бак стиральной машины, образованный первой половиной бака и второй половиной бака, при этом монтажное основание крепежной системы расположено в первой половине бака. Предусмотрено, что монтажная часть крепежного элемента входит в монтажное основание, а вторая половина бака имеет выступ, контактирующий с крепежным элементом и закрепляющий его в установленном положении в монтажном основании, что не допускает демонтажа крепежного элемента и делает крепление более надежным. Стенка монтажного основания является стенкой первой половины бака, при этом в стенке монтажного основания для закрепления в ней другого конца трубчатого нагревателя имеется отверстие для ввода трубчатого нагревателя, в котором последний закрепляется своим вторым концом, герметично закрывая указанное отверстие. Таким образом, только электрические подсоединения нагревателя остаются снаружи бака за пределами воздействия влаги. Направление ввода нагревателя является направлением, в котором крепежный элемент устанавливается в монтажном основании. Таким образом, после установки крепежного элемента для трубок нагревателя при вводе нагревателя этот крепежный элемент будет подвергаться толкающему усилию в направлении еще более надежного положения установки. Перечень фигур, чертежей и иных материалов Далее со ссылками на прилагаемые чертежи будут подробно описаны предпочтительные примеры осуществления изобретения, их дополнительные подробности и другие преимущества. На чертежах: фиг. 1 схематично изображает в разрезе стиральную машину и увеличенный узел крепежной системы с крепежным элементом для трубчатого нагревателя стиральной машины,фиг. 2 а изображает в перспективе в первом примере выполнения изготовленный из проволоки крепежный элемент для трубчатого нагревателя стиральной машины,фиг. 2b изображает в перспективе во втором примере выполнения изготовленный из проволоки крепежный элемент для трубчатого нагревателя стиральной машины,фиг. 2 с изображает в перспективе в третьем примере выполнения изготовленный из проволоки крепежный элемент для трубчатого нагревателя стиральной машины,фиг. 3 изображает в четвертом примере выполнения крепежный элемент, установленный в монтажном основании бака стиральной машины,фиг. 4 изображает в пятом примере выполнения крепежный элемент, установленный в монтажном основании бака стиральной машины,фиг. 5 а изображает крепежную систему для крепления трубчатого нагревателя с крепежным элементом согласно третьему примеру выполнения, установленным в монтажном основании бака стиральной машины,фиг. 5b изображает крепежную систему по изобретению с крепежным элементом в шестом примере выполнения, прикрепляющим трубчатый нагреватель к монтажному основанию бака стиральной машины,фиг. 6 схематично изображает на виде в разрезе трубчатый нагреватель в положении установки в крепежном элементе по изобретению,фиг. 7 изображает известный из уровня техники крепежный элемент, установленный в монтажном основании бака стиральной машины. Сведения, подтверждающие возможность осуществления изобретения На чертежах идентичные элементы или элементы, выполняющие одни и те же функции, обозначены одними и теми же позициями. На фиг. 1 схематично показана в разрезе стиральная машина 1 передней загрузки с дверцей для доступа в барабан, в который загружают белье для стирки и который расположен внутри бака стиральной машины, заполняемого водой, которая во время цикла стирки нагревается электрическим трубчатым нагревателем 2. Этот нагреватель 2 вводят в бак через отверстие 15 в стенке ввода и закрепляют таким образом, что первый конец 22 трубчатого нагревателя 2 герметично закрывает отверстие 15. После установки нагревателя его электрические соединения остаются на первом конце 22 снаружи бака. Второй конец 23 нагревателя расположен внутри бака и укреплен в нем вблизи стенки, перпендикулярной или по существу перпендикулярной стенке ввода, с помощью системы для крепления трубчатого нагревателя, которая содержит проволочный крепежный элемент 30, соединенный с монтажным основанием 11, сформированным на перпендикулярной стенке бака. На фиг. 2 а изготовленный из проволоки крепежный элемент для трубчатого нагревателя стиральной машины показан в перспективе в первом примере выполнения. Крепежный элемент 30 изготовлен из гнутой проволоки и содержит первую монтажную часть 31 для крепления крепежного элемента для трубчатого нагревателя к монтажному основанию 11 стиральной машины, зажимную часть 31 с, проходящую вверх от монтажного основания 11 и содержащую две противоположные проволочные лапки 32 и 33, и промежуточную или распорную часть 31b между монтажной частью 31 и зажимной частью 31 с,-3 015870 соединяющую их друг с другом таким образом, что зажимная часть отстоит от монтажного основания 11. Каждая из лапок имеет первый контактный участок 32 а, 33 а, первый неконтактный участок 32b,33b, следующий за первым контактным участком 32 а, 33 а, второй контактный участок 32 с, 33 с, следующий за первым неконтактным участком 32b, 33b и расположенный выше первого контактного участка 32 а, 33 а, второй неконтактный участок 32d, 33d, следующий за вторым контактным участком 32 с, 33 с и расположенный в наивысшем положении на крепежном элементе, третий контактный участок 32 е, 33 е,следующий за вторым неконтактным участком 32d, 33d, третий неконтактный участок 32f, 33f, следующий за третьим контактным участком 32 е, 33 е, четвертый контактный участок 32g, 33g, следующий за третьим неконтактным участком 32f, 33f и расположенный ниже третьего контактного участка 32 е, 33 е,и вторую монтажную часть 31 а, следующую за четвертым контактным участком 32h, 32h и предназначенную для крепления крепежного элемента для трубчатого нагревателя к монтажному основанию 11 стиральной машины. Кроме того, лапки расположены таким образом, что одна из расположенных напротив друг друга проволочных лапок 32 проходит между первым неконтактным участком 33b и третьим неконтактным участком 33f другой проволочной лапки. Первая монтажная часть 31 отстоит от второй монтажной части 31 а в направлении ввода, что повышает сопротивление проволоки изгибу при неточном вводе нагревателя. На фиг. 2b изготовленный из проволоки крепежный элемент для трубчатого нагревателя стиральной машины показан в перспективе во втором примере выполнения. Крепежный элемент 30 изготовлен из гнутой проволоки и содержит первую монтажную часть 31 для крепления крепежного элемента для трубчатого нагревателя к монтажному основанию 11 стиральной машины, зажимную часть 31 с, проходящую вверх от монтажного основания 11 и содержащую две противоположные проволочные лапки 32 и 33, и промежуточную или распорную часть 31b между монтажной частью 31 и зажимной частью 31 с, соединяющую их друг с другом таким образом, что зажимная часть отстоит от монтажного основания 11. Каждая из лапок имеет первый контактный участок 32 а, 33 а, первый неконтактный участок 32b,33b, следующий за первым контактным участком 32 а, 33 а, второй контактный участок 32 с, 33 с, следующий за первым неконтактным участком 32b, 33b и расположенный выше первого контактного участка 32 а, 33 а, второй неконтактный участок 32d, 33d, следующий за вторым контактным участком 32 с, 33 с и расположенный в наивысшем положении на крепежном элементе, третий контактный участок 32 е, 33 е,следующий за вторым неконтактным участком 32d, 33d, третий неконтактный участок 32f, 33f, следующий за третьим контактным участком 32 е, 33 е, четвертый контактный участок 32g, 33g, следующий за третьим неконтактным участком 32f, 33f и расположенный ниже третьего контактного участка 32 е, 33 е,и вторую монтажную часть 31 а, следующую за четвертым контактным участком 32h, 32h и предназначенную для крепления крепежного элемента для трубчатого нагревателя к монтажному основанию 11 стиральной машины. Кроме того, лапки расположены таким образом, что первый неконтактный участок 32b, 33b и третий неконтактный участок 32f, 33f двух лапок 32, 33 отогнуты в сторону от расположенной напротив лапки, так что лапки не перекрещиваются, а образуют ложкообразное седло для приема трубки нагревателя. Первая монтажная часть 31 отстоит от второй монтажной части 31 а в направлении ввода, что повышает сопротивление проволоки изгибу при неточном вводе нагревателя. На фиг. 2 с изготовленный из проволоки крепежный элемент для трубчатого нагревателя стиральной машины показан в перспективе в третьем примере выполнения. Крепежный элемент 30 изготовлен из гнутой проволоки и содержит первую монтажную часть 31 для крепления крепежного элемента для трубчатого нагревателя к монтажному основанию 11 стиральной машины, зажимную часть 31 с, проходящую вверх от монтажного основания 11 и содержащую две противоположные проволочные лапки 32 и 33, и промежуточную или распорную часть 31b между монтажной частью 31 и зажимной частью 31 с, соединяющую их друг с другом таким образом, что зажимная часть отстоит от монтажного основания 11. Каждая из лапок имеет первый контактный участок 32 а, 33 а, первый неконтактный участок 32b,33b, следующий за первым контактным участком 32 а, 33 а, второй контактный участок 32 с, 33 с, следующий за первым неконтактным участком 32b, 33b и расположенный выше первого контактного участка 32 а, 33 а, второй неконтактный участок 32d, 33d, следующий за вторым контактным участком 32 с, 33 с и расположенный в наивысшем положении на крепежном элементе, третий контактный участок 32 е, 33 е,следующий за вторым неконтактным участком 32d, 33d, третий неконтактный участок 32f, 33f, следующий за третьим контактным участком 32 е, 33 е, четвертый контактный участок 32g, 33g, следующий за третьим неконтактным участком 32f, 33f и расположенный ниже третьего контактного участка 32 е, 33 е,и вторую монтажную часть 31 а, следующую за четвертым контактным участком 32h, 32h и предназначенную для крепления крепежного элемента для трубчатого нагревателя к монтажному основанию 11 стиральной машины. Кроме того, лапки расположены таким образом, что первый неконтактный участок 32b, 33b и третий неконтактный участок 32f, 33f двух лапок 32, 33 отогнуты в сторону от расположенной напротив лапки, так что лапки не перекрещиваются, а образуют ложкообразное седло для приема трубки нагревателя. Первая монтажная часть 31 расположена на том же уровне, что и вторая монтажная часть 31 а с об-4 015870 разованием монтажного трезубца, который вставляется в монтажное основание в форме корпуса. На фиг. 3 крепежный элемент, установленный в монтажном основании 11 бака 10 стиральной машины, показан в четвертом примере выполнения. Бак изготовлен из пластика способом литья под давлением, причем монтажное основание 11 сформовано готовым с щелевым гнездом, в которое крепежный элемент 30 вставляется с усилием, так что находится в нем под давлением. Щелевое гнездо вмещает в себя первую монтажную часть 31 крепежного элемента 30. Для обеспечения закрепления проволочного крепежного элемента 30 в щелевом гнезде монтажного основания 11 это гнездо выполнено у кромки первой половины 12 бака таким образом, что при сборке бака с присоединением ответной половины 13 бака образуется шов 14, который передает давление на крепежный элемент 30, введенный в щелевое гнездо в монтажном основании 11. Такое решение дает большое преимущество, так как в момент установки нагревателя 2 внутри замкнутого бака 10, состоящего из двух половин 12, 13 бака, он вводится через отверстие 15 и заводится в проволочный крепежный элемент 30. Усилие, требуемое для ввода нагревателя в проволочный крепежный элемент 30, вызвало бы его выход из щелевого гнезда монтажного основания 11, если бы шов 14 ответной половины 13 бака не удерживал его в установленном положении. В этом примере выполнения крепежного элемента лапки расположены таким же образом, как во втором и третьем примерах, за исключением того, что они не имеют вторых монтажных частей 31 а. На фиг. 4 крепежный элемент, установленный в монтажном основании 11 бака 10 стиральной машины, показан в пятом примере выполнения. Бак изготовлен из пластика способом литья под давлением,причем монтажное основание 11 сформовано готовым с щелевым гнездом, в которое крепежный элемент 30 вставляется с усилием, так что находится в нем под давлением. Щелевое гнездо вмещает в себя первую монтажную часть 31 крепежного элемента 30. Для обеспечения закрепления проволочного крепежного элемента 30 в щелевом гнезде монтажного основания 11 это гнездо выполнено у кромки первой половины 12 бака таким образом, что при сборке бака с присоединением ответной половины 13 бака образуется шов 14, который передает давление на крепежный элемент 30, введенный в щелевое гнездо в монтажном основании 11. Такое решение дает большое преимущество, так как в момент установки нагревателя 2 внутри замкнутого бака 10, состоящего из двух половин 12, 13 бака, он вводится через отверстие 15 и заводится в проволочный крепежный элемент 30. Усилие, требуемое для ввода нагревателя в проволочный крепежный элемент 30, вызвало бы его выход из щелевого гнезда монтажного основания 11, если бы шов 14 ответной половины 13 бака не удерживал его в установленном положении. В этом примере выполнения крепежного элемента лапки расположены таким же образом, как в четвертом примере, за исключением того, что четвертый неконтактный участок 32h, 33h проволоки приварен к распорной части 31b. На фиг. 5 а показана крепежная система для крепления трубчатого нагревателя с крепежным элементом согласно третьему примеру выполнения, установленным в монтажном основании бака стиральной машины. Два трубчатых участка 24 второго конца 23 трубчатого нагревателя закреплены зажимной частью крепежного элемента. На фиг. 5b показана крепежная система для крепления трубчатого нагревателя с крепежным элементом согласно шестому примеру выполнения, установленным в монтажном основании бака стиральной машины и закрепляющим второй конец 23 трубчатого нагревателя. Два подлежащих креплению участка нагревателя соединены между собой таким образом, что две лапки 32, 33 зажимной части 31 с крепежного элемента 30 обращены друг к другу. В этом случае одна из лапок 32 крепежного элемента имеет вторую монтажную часть, которая на чертеже закрыта трубчатым участком нагревателя, а другая лапка 33 заканчивается четвертым неконтактным участком 33h. На фиг. 6 схематично показан на виде в разрезе трубчатый нагреватель в положении установки в крепежном элементе по изобретению. Поперечное сечение трубки нагревателя представляет ребро 25 шва трубы, которое не находится в контакте в крепежным элементом и соответственно не подвергается воздействию трения. Фиг. 7 изображает известный из уровня техники крепежный элемент, установленный в монтажном основании бака стиральной машины. Изобретение не ограничено показанными примерами выполнения. В пределах объема защиты, определяемого пунктами формулы изобретения, крепежный элемент для трубчатого нагревателя может быть выполнен в различных модификациях, отличных от описанных выше. В частности, не является обязательным признак симметричности формы лапок. Возможна также, например, любая другая форма сформованного из пластика монтажного основания для лучшего крепления крепежного элемента. Возможно также выполнение крепежного элемента из двух совершенно отдельных расположенных напротив друг друга проволочных элементов, которые выполняют ту же функцию, что и лапки, и при установке в монтажном основании бака закрепляют нагреватель аналогичным образом. Использованные в пунктах формулы изобретения, в описании и на чертежах символы служат для пояснения изобретения и не ограничивают объема защиты.-5 015870 ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Проволочный крепежный элемент (30) для трубчатого нагревателя (2) стиральной машины (1),содержащий монтажную часть (31) для крепления крепежного элемента трубчатого нагревателя к монтажному основанию (11) стиральной машины и зажимную часть (31 с), отходящую вверх от монтажной части (31) и содержащую по меньшей мере две расположенные напротив друг друга лапки (32, 33), каждая из которых имеет участки, предназначенные для контактирования с трубчатым нагревателем, и участки, не предназначенные для контактирования с трубчатым нагревателем, включая первый контактный участок (32 а, 33 а), первый неконтактный участок (32b, 33b), следующий за первым контактным участком(32 а, 33 а), второй контактный участок (32 с, 33 с), следующий за первым неконтактным участком (32b,33b) и расположенный выше первого контактного участка (32 а, 33 а), второй неконтактный участок (32d,33d), следующий за вторым контактным участком (32 с, 33 с), отличающийся тем, что второй неконтактный участок (32d, 33d) расположен в наивысшем положении крепежного элемента для трубчатого нагревателя, а лапки (32, 33) дополнительно содержат третий контактный участок (32 е, 33 е), следующий за вторым неконтактным участком (32d, 33d), третий неконтактный участок (32f, 33f), следующий за третьим контактным участком (32 е, 33 е), при этом по меньшей мере одна из двух лапок (32, 33) содержит четвертый контактный участок (32g, 33g), следующий за ее третьим неконтактным участком (32f, 33f) и расположенный ниже ее третьего контактного участка (32 е, 33 е). 2. Крепежный элемент для трубчатого нагревателя стиральной машины по п.1, отличающийся тем,что лапки (32, 33) содержат, каждая, четвертый контактный участок (32g, 33g), следующий за третьим неконтактным участком (32f, 33f) и расположенный ниже третьего контактного участка (32 е, 33 е). 3. Крепежный элемент для трубчатого нагревателя стиральной машины по п.1 или 2, отличающийся тем, что он дополнительно содержит распорную часть (31b) между монтажной частью (31) и зажимной частью (31 с) и соединяющую их друг с другом таким образом, что зажимная часть отстоит от монтажной части (31). 4. Крепежный элемент для трубчатого нагревателя стиральной машины по любому из предыдущих пунктов, отличающийся тем, что он содержит дополнительную монтажную часть (31 а), расположенную по меньшей мере на одной из лапок (32, 33) и следующую за четвертым контактным участком (32h, 33h). 5. Крепежный элемент для трубчатого нагревателя стиральной машины по любому из предыдущих пунктов, отличающийся тем, что по меньшей мере одна из лапок (32, 33) дополнительно содержит четвертый неконтактный участок (32h, 33h), следующий за четвертым контактным участком (32g, 33g). 6. Крепежный элемент для трубчатого нагревателя стиральной машины по любому из предыдущих пунктов, отличающийся тем, что четвертый неконтактный участок (32h, 33h) соединен с распорной частью (31b). 7. Крепежный элемент для трубчатого нагревателя стиральной машины по любому из предыдущих пунктов, отличающийся тем, что лапки (32, 33) перекрещиваются друг с другом в области первого неконтактного участка (32b, 33b) и третьего неконтактного участка (32f, 33f). 8. Крепежный элемент для трубчатого нагревателя стиральной машины по любому из предыдущих пунктов, отличающийся тем, что одна из лапок (32, 33) проходит между первым неконтактным участком(32b, 33b) и третьим неконтактным участком (32f, 33f) другой лапки. 9. Крепежный элемент для трубчатого нагревателя стиральной машины по любому из пп.1-6, отличающийся тем, что первый неконтактный участок (32b, 33b) и третий неконтактный участок (32f, 33f) каждой из двух лапок (32, 33) отогнуты от расположенной напротив лапки (33, 32) для того, чтобы не перекрещиваться. 10. Крепежный элемент для трубчатого нагревателя стиральной машины по любому из предыдущих пунктов, отличающийся тем, что изготовлен из цельного куска проволоки диаметром от 0,5 до 4 мм, предпочтительно от 1 до 3 мм, наиболее предпочтительно от 1,5 до 2,5 мм и в особенности диаметром 2 мм. 11. Крепежный элемент для трубчатого нагревателя стиральной машины по любому из предыдущих пунктов, отличающийся тем, что лапки выполнены упругими. 12. Крепежный элемент для трубчатого нагревателя стиральной машины по любому из предыдущих пунктов, отличающийся тем, что лапки изготовлены из нержавеющей стали. 13. Крепежная система для крепления трубчатого нагревателя к внутренней стенке бака стиральной машины, содержащая монтажное основание, сформированное на указанной стенке бака, и крепежный элемент, прикрепленный к монтажному основанию, отличающаяся тем, что крепежный элемент представляет собой крепежный элемент по любому из предыдущих пунктов, прикрепленный к монтажному основанию (11) своей монтажной частью (31) с возможностью скользящего ввода в него конца (23) трубчатого нагревателя (2), по существу, перпендикулярно основной плоскости (35) крепежного элемента(30) и крепления трубчатых участков (24) указанного конца трубчатого нагревателя зажимной частью(31 с) крепежного элемента (30). 14. Крепежная система по п.13, отличающаяся тем, что для обеспечения крепления трубчатого нагревателя с двумя трубчатыми участками на одном конце зажимная часть (31 с) образует угол с направлением ввода трубчатого нагревателя от 0 до 10, предпочтительно от 0 до 5, особенно предпочтительно-6 015870 от 0 до 3 и в особенности 2. 15. Крепежная система по п.13 или 14, отличающаяся тем, что лапки выполнены с возможностью упруго отгибаться от своего порожнего положения под воздействием нагревателя (2). 16. Крепежная система по любому из пп.13-15, отличающаяся тем, что монтажное основание (11) дополнительно содержит стенку (12b) для закрепления в ней другого конца (22) трубчатого нагревателя. 17. Стиральная машина, оснащенная крепежной системой для трубчатого нагревателя, отличающаяся тем, что указанная крепежная система является крепежной системой для крепления трубчатого нагревателя по любому из пп.13-16, при этом стиральная машина содержит бак (10), образованный первой половиной (12) бака и второй половиной (13) бака, а монтажное основание (11) крепежной системы расположено в первой половине бака. 18. Стиральная машина по п.17, отличающаяся тем, что монтажная часть (31) крепежного элемента входит в монтажное основание (11), а вторая половина (13) бака имеет выступ (14), контактирующий с крепежным элементом (30) и закрепляющий его в установленном положении в монтажном основании(11). 19. Стиральная машина по п.17 или 18, отличающаяся тем, что стенка (12b) монтажного основания является стенкой первой половины (12) бака. 20. Стиральная машина по любому из пп.17-19, отличающаяся тем, что в стенке (12b) для закрепления в ней другого конца (22) трубчатого нагревателя имеется отверстие (15) для ввода трубчатого нагревателя в бак.
