Стеновая панель и конструкция из таких панелей

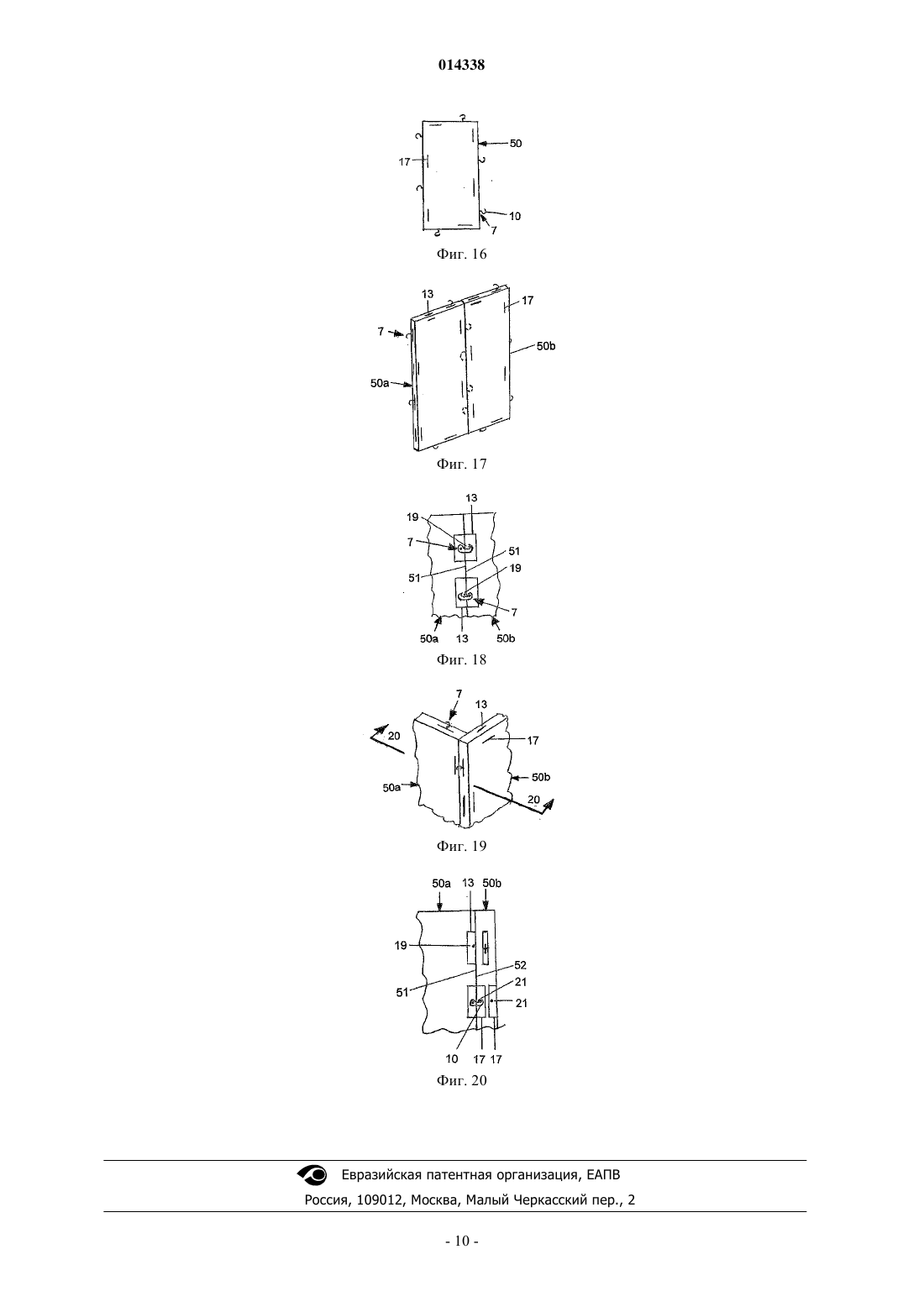

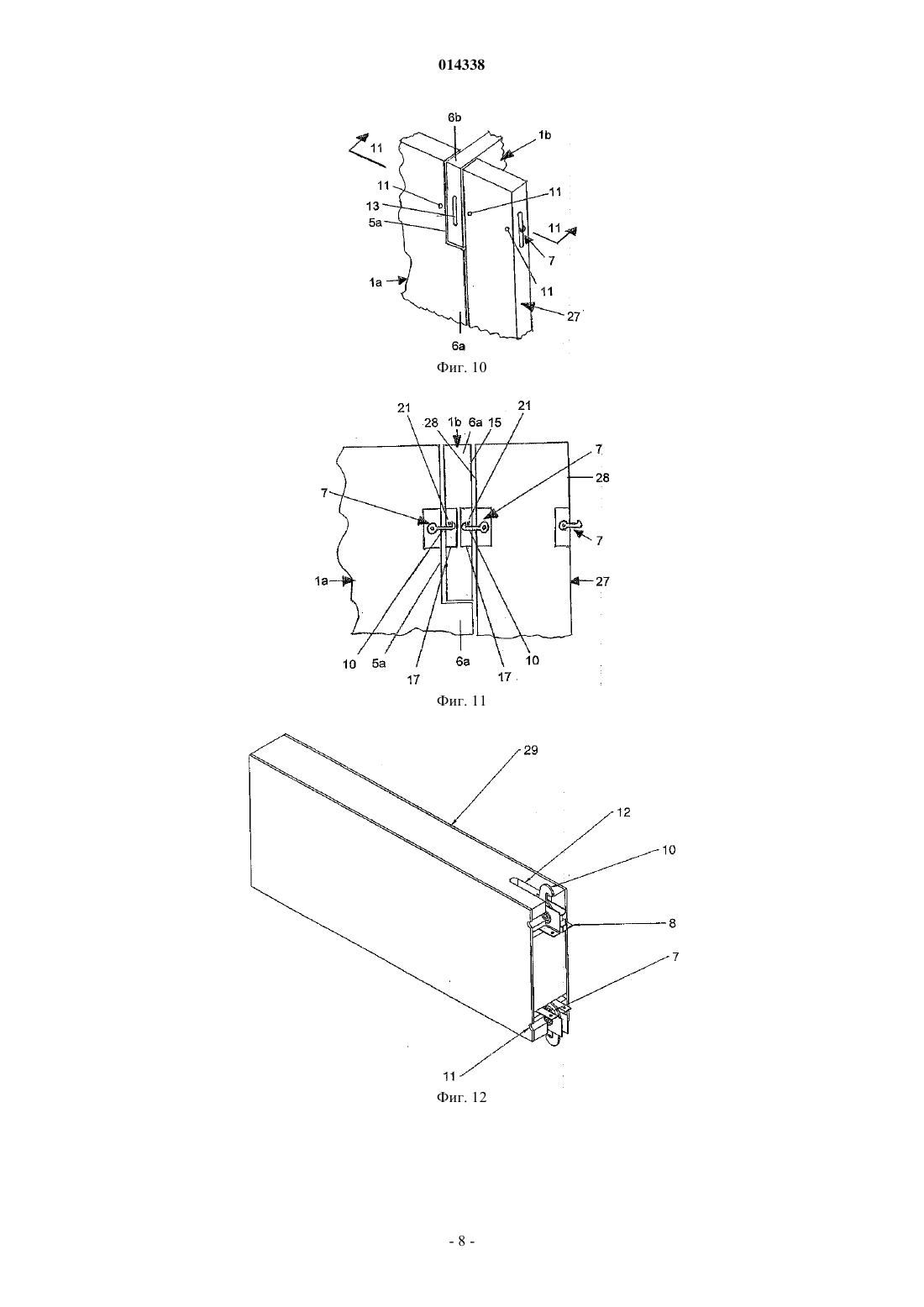

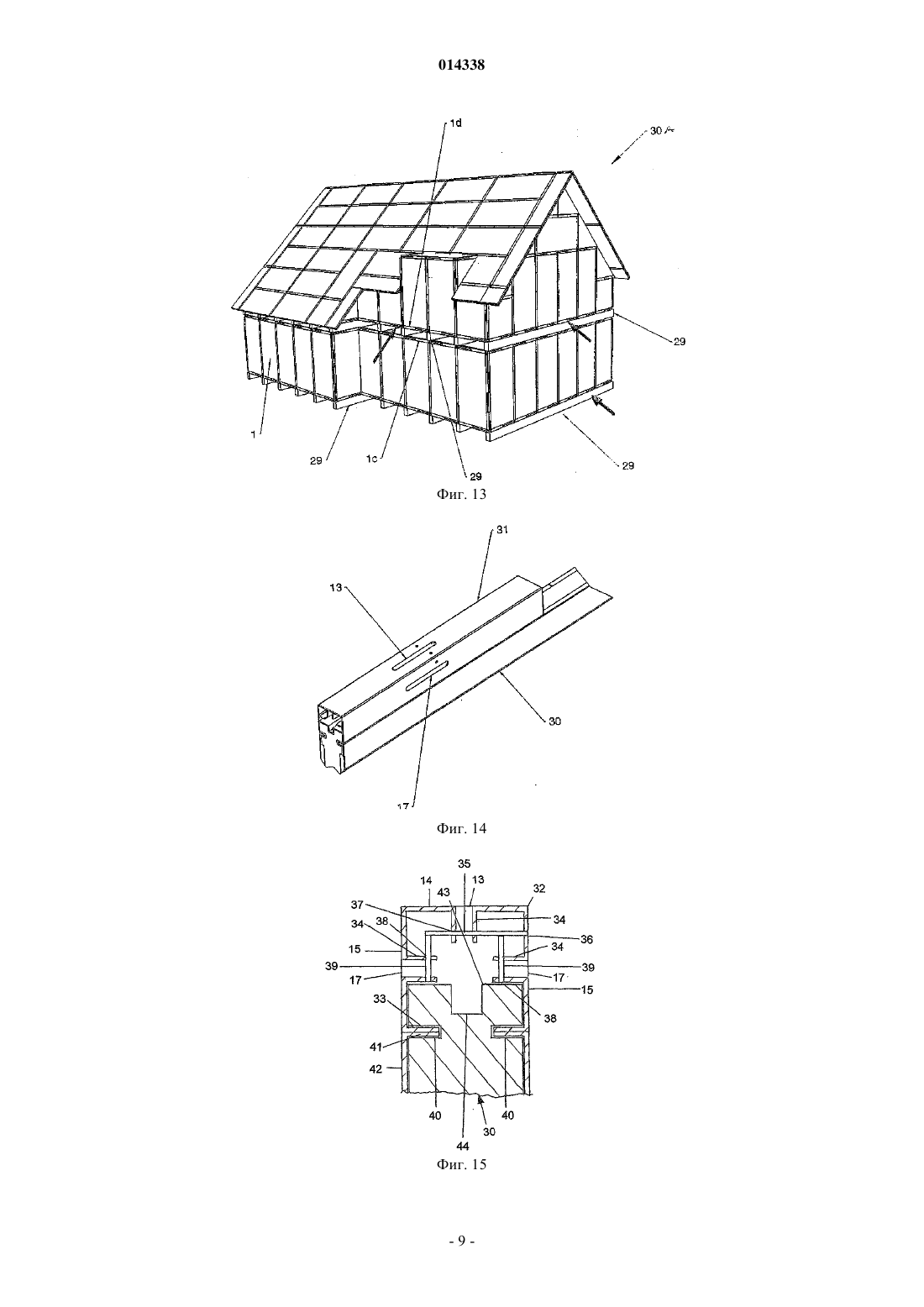

СТЕНОВАЯ ПАНЕЛЬ И КОНСТРУКЦИЯ ИЗ ТАКИХ ПАНЕЛЕЙ Эплфорд Дэвид Эрик (GB) Стеновая панель (1) имеет основную плоскость и выполнена с возможностью взаимного зацепления по меньшей мере с одной прилегающей к ней стеновой панелью. Указанная панель (1) имеет две главные боковые поверхности (16), параллельные основной плоскости, и четыре главные краевые поверхности (2, 3), формирующие периметр (4) указанной панели (1). Центральный защелкивающий механизм (7) выполнен отходящим вбок от указанной главной краевой поверхности (2, 3) и имеет возможность втягиваться обратно. Каждая главная краевая поверхность (2, 3) имеет паз, соответствующий пазу (17) на каждой главной боковой поверхности (16). Таким образом, каждый паз прилегает по меньшей мере к одному другому соответствующему пазу. В каждом пазу расположен стержень, а любой центральный защелкивающий механизм выполнен с возможностью зацепления со стержнем в любом из пазов прилегающей панели, при этом основные плоскости указанных панелей, по существу, параллельны и совпадают либо, по существу,перпендикулярны. 014338 Настоящее изобретение относится к стеновой панели, в частности к стеновой панели, выполненной с возможностью сборки посредством взаимного зацепления по меньшей мере с одной прилегающей к ней стеновой панелью. В патенте WO 2004/074593 описаны четырехсторонние стеновые панели, имеющие по меньшей мере две оси симметрии, определяющие центральную ось, проходящую перпендикулярно плоскости, в которой лежит главная поверхность панели. Конструкция может быть возведена с использованием некоторого количества подобных панелей, собранных посредством взаимного зацепления, а сцепленные панели могут быть прикреплены друг к другу при помощи фиксирующих кулачков. Однако в указанном патенте не описано, каким образом фиксирующие кулачки обеспечивают скрепление прилегающих стеновых панелей друг с другом так, чтобы их основные плоскости были, по существу,параллельными и совпадали, либо были, по существу, перпендикулярными. Целью настоящего изобретения является создание стеновой панели, выполненной с возможностью взаимного зацепления по меньшей мере с одной подобной прилегающей панелью и способной устранить вышеуказанные недостатки. Изобретение содержит стеновую панель, имеющую основную плоскость и выполненную с возможностью взаимного зацепления по меньшей мере с одной прилегающей к ней стеновой панелью. Стеновая панель включает две главные боковые поверхности, параллельные основной плоскости, по меньшей мере три главные краевые поверхности, формирующие периметр панели, первую часть средств зацепления на указанной главной краевой поверхности и вторую часть средств зацепления, включающую три элемента,расположенных соответственно на двух главных боковых поверхностях и на одной главной краевой поверхности, причем каждая из указанных частей соединяется с ответной частью, и, по меньшей мере, первая или вторая часть указанных средств зацепления расположена на каждой из указанных главных краевых поверхностей, благодаря чему обеспечена возможность ввода первой части средств зацепления в зацепление со второй частью средств зацепления указанной прилегающей панели так, чтобы основные плоскости указанных панелей при их взаимном зацеплении были, по существу, параллельными и совпадали либо были, по существу, перпендикулярными. Каждый из указанных элементов второй части средств зацепления может содержать паз в указанной главной краевой поверхности или указанной главной боковой поверхности, причем в каждом их указанных пазов может располагаться стержень. Первая часть средств зацепления может быть выполнена отходящей вбок от указанной главной краевой поверхности и имеющей возможность втягиваться обратно. По меньшей мере одна из указанных главных краевых поверхностей может включать указанную первую часть средств зацепления и один указанный элемент второй части средств зацепления. По меньшей мере одна из указанных главных краевых поверхностей может включать по меньшей мере одну впадину и по меньшей мере один выступ, причем каждая впадина выполнена с возможностью размещения в ней выступа на краевой поверхности прилегающей панели. Первая часть средств зацепления предпочтительно включает центральный защелкивающий механизм для зацепления с указанным стержнем. Стеновая панель может иметь по меньшей мере две оси симметрии, определяющие центральную ось, проходящую перпендикулярно основной плоскости. Конструкция может быть возведена с использованием некоторого количества указанных стеновых панелей, которые, как описано выше, зацеплены между собой. Конструкция может быть возведена с использованием по меньшей мере одной указанной стеновой панели, как описано выше, и по меньшей мере одной панели, включающей по меньшей мере часть колонны или балки. Указанная колонна или балка включает первую и/или вторую части средств зацепления для взаимодействия с второй или первой частью средств зацепления указанной стеновой панели соответственно. Колонны и балки, включающие указанные первую и/или вторую части средств зацепления, могут использоваться для придания большей прочности более высоким (например, многоэтажным) зданиям и более широким пролетам, чем это было возможно при использовании только стеновых панелей. Конструкция может включать три указанные стеновые панели, первая из указанных трех панелей включает вторую часть средств зацепления, вторая из указанных трех панелей включает первую часть средств зацепления, сцепляющуюся с одним из указанных элементов второй части средств зацепления первой панели, а третья панель из указанных трех панелей включает первую часть средств зацепления,сцепляющуюся с другим указанным элементом второй части средств зацепления первой панели, причем основные плоскости указанных трех панелей формируют Т-образное соединение. Конструкция может включать четвертую указанную стеновую панель, сцепляющуюся с еще одним указанным элементом второй части средств зацепления указанной первой панели, причем основные плоскости указанных четырех панелей формируют крестообразное соединение. В предпочтительном варианте реализации одна главная боковая поверхность стеновой панели снабжена отверстиями для доступа инструмента к первой части средств зацепления. Указанные отверстия обеспечивают доступ только изнутри строения, обеспечивая безопасность здания. Тем не менее,конструкция может быть разобрана или модифицирована в любое время. Альтернативно, обе главные боковые поверхности стеновой панели могут быть снабжены отверстиями для доступа инструмента к первой части средств зацепления.-1 014338 Ниже описаны варианты реализации изобретения со ссылками на сопроводительные чертежи, на которых фиг. 1 изображает вид сверху стеновой панели, выполненной в соответствии с одним из вариантов реализации изобретения; фиг. 2 - вид в перспективе крюка и кулачкового механизма стеновой панели; фиг. 3 - вид в перспективе разреза выступа стеновой панели; фиг. 4-6 - виды в перспективе двух стеновых панелей, скрепленных друг с другом параллельно, лежащих в одной плоскости и прилегающих друг к другу; фиг. 7 и 8 - виды в перспективе скрепленных панелей, изображенных на фиг. 5 и 6, с присоединенными к ним дополнительными панелями; фиг. 9 - вид в перспективе строения, построенного с использованием стеновых панелей; фиг. 10 - вид в перспективе части двух стеновых панелей, скрепленных с обеспечением их взаимной перпендикулярности, к которым также прикреплена колонна; фиг. 11 - сечение по линии 11-11, показанной на фиг. 10; фиг. 12 - вид в перспективе балки, соединяемой со стеновой панелью; фиг. 13 - вид в перспективе строения, включающего стеновые панели, изображенные на фиг. 1, и балки, изображенные на фиг. 12; фиг. 14 - вид в перспективе модифицированного выступа стеновой панели; фиг. 15 - сечение по линии 15-15, показанной на фиг. 14; фиг. 16 - вид сверху стеновой панели, выполненной в соответствии с другой реализацией изобретения; фиг. 17 - вид в перспективе двух стеновых панелей, изображенных на фиг. 16, скрепленных друг с другом параллельно, лежащих в одной плоскости и прилегающих друг к другу; фиг. 18 - продольное сечение панелей, изображенных на фиг. 17; фиг. 19 - вид в перспективе участка двух стеновых панелей, изображенных на фиг. 17, скрепленных с обеспечением их взаимной перпендикулярности; и фиг. 20 - сечение по линии 20-20, показанной на фиг. 19. Как показано на фиг. 1, стеновая панель 1, по существу, имеет прямоугольную форму и включает противолежащие главные краевые поверхности 2 и противолежащие главные боковые поверхности 3,образующие периметр 4, состоящий из чередующихся впадин 5 и выступов 6. Панель 1 включает одну впадину 5 и один выступ 6 вдоль каждой главной краевой поверхности и две впадины 5 и два выступа 6 вдоль каждой главной боковой поверхности. Длина каждой впадины 5 подобрана таким образом, чтобы в нее помещался соответствующий выступ 6 компланарно или перпендикулярно прилегающей панели 1,причем впадины и выступы 5, 6 расположены так, что панель 1 имеет две оси симметрии, определяющие центральную ось 60, проходящую перпендикулярно боковой поверхности 16 панели 1. Каждая впадина 5 имеет крюк и кулачковый механизм либо центральный защелкивающий механизм 7, показанный на фиг. 2. Как показано на фиг. 4, механизм 7 имеет крепежную часть 8, прикрепленную к краевой поверхности 9 впадины 5. Крюк 10 или защелка механизма 7 установлена в части 8 с возможностью вращения, а ось вращения проходит посередине впадины 5. Одна сторона панели 1 имеет отверстие 11 для доступа инструмента, благодаря чему при помощи подходящего инструмента, такого как шестигранный ключ, можно вращать крюк 10 вокруг части 8 таким образом, что он выступает из отверстия 12 в поверхности 9. После этого воздействуют на центральный кулачок (не показан) внутри механизма 7 для фиксации крюка 10. Отверстие 12 имеет достаточную длину для того, чтобы полностью вмещать крюк 10, при его вращении с использованием инструмента для разъединения и полного отведения крюка 10 перед последующим запиранием в открытом положении, благодаря чему риск повредить другие панели, а также травмировать рабочих выступающими крюками существенно снижается. Подходящий крюк и кулачковый механизм либо центральный защелкивающий механизм 7 описаны в патентеUS 6409235. Как показано на фиг. 3, каждый выступ 6 имеет паз 13, проходящий вдоль его краевой поверхности 14. Каждая поверхность 15 панели 1, которая формирует боковые стороны каждого выступа 6, также включает продольный паз 17. Пазы 13, 17 находятся посередине выступа 6. Отверстие 18 выполнено в одной поверхности 15 выступа 6, а стержень 19 размещен в отверстии 18 и пересекается с пазом 13 под поверхностью 14. В нижней части выступа 6 выполнена пара отверстий 20, проходящих внутрь него, а стержень 21 размещен в каждом отверстии 20, пересекающем паз 17 под поверхностями 15. Оси стержней 19, 21 находятся посередине выступа 6. Выступ 6 прикреплен к основной части панели 1 так, что отверстия 20 закрыты. В предпочтительном варианте реализации каждый стержень 19, 21 содержит металлический дюбель. На фиг. 4-8 показана первая стеновая панель 1 а, к которой компланарно прикреплена и прилегает вторая стеновая панель 1b; а также третья и четвертая стеновые панели 22 а, 22b, расположенные перпендикулярно панелям 1 а, 1b. Панели 1 а, 1b идентичны, а панели 22 а, 22b схожи с панелями 1 а, 1b, с той лишь разницей, что они не имеют впадин и выступов на краевых поверхностях, что позволяет им примыкать к панелям 1 а, 1b. Впадина 5 а панели 1 а совмещается с выступом 6b панели 1b, а выступ 6 а пане-2 014338 ли 1 а совмещается с впадиной 5b панели 1b (см. фиг. 4). Когда панели 1 а, 1b зацеплены друг с другом,крюк 10 механизма 7 впадины 5b панели 1b поворачивается при помощи инструмента с обеспечением его вхождения в паз 13 на поверхности 14 выступа 6 а панели 1 а, и зацепляется со стержнем 19 (см. фиг. 5 и 6). В заключение, при помощи инструмента воздействуют на механизм 7, сводя панели 1 а, 1b с необходимой силой и обеспечивая их надежное соединение, так чтобы их разъединение было возможным только с применением инструмента. Таким образом, крюк центрального защелкивающего механизма (не показан) впадины 5 а панели 1 а поворачивают так, чтобы он зацеплялся за стержень выступа 6b панели 1b. После этого панель 22 а размещают перпендикулярно к сцепленным панелям 1 а, 1b, а крюки 10 механизмов 7 краевой поверхности 23 а третьей панели, прилегающие к панелям 1 а, 1b, поворачивают с обеспечением вхождения в соответствующие пазы 17 в боковой поверхности 15' выступов 6 а, 6b панелей 1 а, 1b, и их зацепления со стержнями 21 (см. фиг. 7). Сцепленные панели 1 а, 1b, 22 а формируют Тобразное соединение. Аналогично, панель 22b размещают напротив панели 22 а таким образом, что механизмы 7 краевой поверхности 23b панели 22b, прилегающие к панелям 1 а, 1b, поворачиваются с обеспечением их зацепления со стержнями 21 в противоположной боковой поверхности 15" выступов 6 а, 6b (см. фиг. 8). Сцепленные панели 1 а, 1b, 22a, 22b формируют крестообразное соединение. Третья и четвертая панели 22 могут использоваться при формировании внутренних перегородок строения 24, подобного показанному на фиг. 9, собранного из панелей 1, что позволяет указанным третьим и четвертым панелям сопрягаться и скрепляться с конструкцией 24. В некоторых стеновых панелях строения 24 выполняют проемы под двери 25 или окна 26. На фиг. 10 и 11 показаны две сцепленные панели 1 а, 1b, основные плоскости которых перпендикулярны, и прикрепленная к ним колонна 27. Колонна 27 подобна панелям 22 а, 22b, изображенным на фиг. 7 и 8, с той лишь разницей, что она имеет два механизма 7 на противоположных краевых поверхностях 28, а обе поверхности 28 не имеют впадин и выступов. Впадина 5 а панели 1 а совмещается с выступом 6b перпендикулярной ей панели 1b, а выступ 6 а панели 1 а совмещается с впадиной панели 1b. Крюк 10 механизма 7 во впадине 5 а панели 1 а зацепляется со стержнем 21 в пазу 17 поверхности 15 второй стеновой панели, прилегающей к панели 1 а. Аналогично,крюк центрального защелкивающего механизма (не показан) впадины 5 а панели 1 а зацепляется со стержнем в отверстии боковой поверхности второй стеновой панели, прилегающей к панели 1b. Колонна 27 расположена по отношению к панели 1 а с обеспечением компланарности и прилегания их главных боковых поверхностей, причем крюк 10 механизмов 7 поверхности 28 колонны, прилегающей к сцепленным панелям 1 а, 1b, зацепляется со стержнями 21 в пазу 17 поверхности 15 второй стеновой панели,прилегающей к колонне 27, со стержнями (не показаны) в отверстиях выступов поверхности первой стеновой панели. Такие колонны 27 могут быть встроены в стены зданий. На фиг. 12 изображена балка, подобная колонне 27, показанной на фиг. 10 и 11, с той лишь разницей, что она ориентирована в другом направлении. Двухэтажное строение 30 а, построенное с использованием панелей 1 и балок 29, показано на фиг. 13. Балки 29 параллельны друг другу и расположены на расстоянии, соответствующем ширине обычной панели. Балки связывают стеновые панели 1 с потолка первого этажа со стеновыми панелями 1d пола второго этажа, образуя конструкцию повышенной прочности с пустотелыми балками, образованными полом, потолком и балками 29, присоединенными к соответствующему полу и потолку на заданном расстоянии. Балки 29 также обеспечивают зазор между этажами, в котором можно разместить коммуникации. Стеновая панель 30, имеющая модифицированный выступ 31, показана на фиг. 14 и 15. Выступ 31 является полым. Указанный выступ включает Побразную деталь 32 и пару нижних фланцев 33, проходящими по направлению друг к другу в основании П-образной детали. Каждый паз 13, 17 образовано двумя стенками 34 отходящих внутрь от поверхности 14, 15 выступа 31, в котором выполнены пазы 13, 17. Паз 13 поверхности 14 имеет стержень 35, проходящий от отверстия 36 в поверхности 15 выступа 31 через соответствующие отверстия 37 в стенках 34. Стенки 34 двух других пазов 17 также имеют два соответствующих отверстия 38, через каждое из которых проходит стержень 39. Панель 30 имеет два канала 40, расположенных на противоположных сторонах друг от друга для приема фланцев 33 выступа 31. Каждый канал 40 также оборудован для приема верхнего фланца 41 листа 42, который покрывает главную боковую поверхность панели 30. Панель 30 выступает над каналом 40 с образованием участка, ширина которого соответствует ширине выступа 31. В краевой поверхности 43 указанного участка выполнен центральный канал 44, проходящий по всей длине указанного канала. Стеновая панель 50, не имеющая выступов и впадин, показана на фиг. 16. На фиг. 17 и 18 показана первая стеновая панель 50 а, к которой компланарно с обеспечением прилегания прикреплена вторая стеновая панель 50b. Вдоль прилегающих главных краевых поверхностей 51 двух сцепленных панелей 50 а 50b расположены крюки 10 механизмов 7 панели 50 а, выполненные с возможностью зацепления со стержнями 19 в пазах 13 панели 50b, а крюки 10 механизмов 7 панели 50b выполнены с возможностью зацепления со стержнями 19 в пазах 13 панели 50 а. На фиг. 19 и 20 показаны панели 50 а, 50b, прикрепленные перпендикулярно друг другу. Поверхность 51 панели 50 а прилегает к главной боковой поверхности 52 панели 50b таким образом, что крюки-3 014338 10 механизмов 7 поверхности 51 первой стеновой панели выполнены с возможностью зацепления со стержнями 21 в пазах 17 на прилегающей поверхности 52 второй стеновой панели. На фиг. 17-20 неиспользуемые механизмы 7 для наглядности выдвинуты, в то время как в нормальном положении они втянуты. Несмотря на то что выше описаны определенные варианты реализации настоящего изобретения, следует понимать, что в него могут быть внесены различные изменения при условии, что они не выходят за пределы, определенные формулой настоящего изобретения. В частности, панель может иметь центральные защелкивающие механизмы лишь вдоль одной главной краевой поверхности, а отверстия вдоль противоположной краевой поверхности, кроме того, часть главной боковой поверхности может прилегать к главной краевой поверхности. Панели, показанные на чертежах, имеют прямоугольную форму, однако они также могут иметь, по существу, квадратную или треугольную форму либо могут иметь любую другую подходящую конфигурацию. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Стеновая панель (1), имеющая основную плоскость, выполненная с возможностью взаимного зацепления по меньшей мере с одной прилегающей к ней стеновой панелью и включающая две главные боковые поверхности (16), параллельные основной плоскости, по меньшей мере три главные краевые поверхности (2, 3), формирующие периметр (4) указанной стеновой панели, первую часть средств зацепления (7) на одной главной краевой поверхности (2, 3) и вторую часть средств зацепления, включающую три паза (17, 17, 13), расположенных соответственно на двух главных боковых поверхностях (16) и на одной главной краевой поверхности (2, 3), причем первая часть средств зацепления соединяется со второй частью средств зацепления, при этом, по меньшей мере, первая часть средств зацепления (7) или вторая часть средств зацепления расположены на каждой из указанных главных краевых поверхностей(2, 3), благодаря чему первая часть средств зацепления (7) имеет возможность зацепления с любым пазом(17, 13) второй части средств зацепления указанной прилегающей панели так, чтобы основные плоскости указанных панелей были, по существу, параллельными и совпадали либо были, по существу, перпендикулярными. 2. Стеновая панель по п.1, отличающаяся тем, что каждый из пазов (13, 17) второй части средств зацепления содержит отверстие в главной краевой поверхности (2, 3) или главной боковой поверхности(16). 3. Стеновая панель по п.2, отличающаяся тем, что вторая часть средств зацепления включает стержень (19, 21) в каждом из пазов (13, 17). 4. Стеновая панель по пп.1-3, отличающаяся тем, что первая часть средств зацепления (7) выполнена отходящей вбок от главной краевой поверхности (2, 3). 5. Стеновая панель по п.4, отличающаяся тем, что первая часть средств зацепления (7) выполнена отходящей вбок от главной краевой поверхности (2, 3) и имеет возможность втягиваться обратно. 6. Стеновая панель по п.3 или 5, отличающаяся тем, что первая часть средств зацепления (7) включает центральный защелкивающий механизм для зацепления со стержнем (19, 21). 7. Стеновая панель по п.6, отличающаяся тем, что стеновая панель (1) имеет по меньшей мере две оси симметрии, определяющие центральную ось вращения (60), проходящую перпендикулярно указанной основной плоскости. 8. Стеновая панель по п.7, отличающаяся тем, что по меньшей мере одна из главных краевых поверхностей (2, 3) включает первую часть средств зацепления (7) и один паз (13, 17) второй части средств зацепления. 9. Стеновая панель по п.8, отличающаяся тем, что по меньшей мере одна из главных краевых поверхностей (2, 3) включает по меньшей мере одну впадину (5) и по меньшей мере один выступ (6), причем каждая впадина (5) выполнена с возможностью размещения в ней выступа краевой поверхности прилегающей панели. 10. Стеновая панель по п.9, отличающаяся тем, что одна главная боковая поверхность (16) стеновой панели (1) снабжена отверстиями (11) для доступа инструмента первой части средств зацепления (7). 11. Стеновая панель по п.9, отличающаяся тем, что обе главные боковые поверхности (16) стеновой панели (1) снабжены отверстиями для доступа (11) инструмента к первой части средств зацепления (7). 12. Конструкция (24), возведенная с использованием некоторого количества стеновых панелей (1) по п.11, собранных посредством их взаимного зацепления. 13. Конструкция, возведенная с использованием по меньшей мере одной стеновой панели (1) по п.11 и по меньшей мере одной панели, включающей по меньшей мере часть колонны или балки, причем указанная колонна или балка включает первую и/или вторую части средств зацепления (7) для взаимодействия со второй или первой частью средств зацепления (7) указанной стеновой панели. 14. Конструкция по п.12 или 13, включающая три стеновые панели (1 а, 1b, 22 а), первая (1 а) из трех панелей включает вторую часть средств зацепления (7), вторая (1b) из трех панелей включает первую часть средств зацепления (7), сцепляющуюся с одним из пазов (13) второй части средств зацепления первой панели (1 а), а третья панель (22 а) из трех панелей включает первую часть средств зацепления (7),-4 014338 сцепляющуюся с другим пазом (17) второй части средств зацепления первой панели (1 а), так что основные плоскости трех панелей образуют Т-образное соединение. 15. Конструкция по п.14, включающая четвертую стеновую панель (22b), сцепляющуюся с еще одним пазом (17) второй части средств зацепления первой панели (1 а), так что основные плоскости четырех панелей образуют крестообразное соединение. 16. Конструкция по пп.12-13 или 15, включающая отверстия (11) для доступа по п.10, отличающаяся тем, что отверстия для доступа (11) инструмента к первой части средств зацепления (7) обеспечивают доступ только изнутри строения.
