Система и способ создания универсальных компонентов для формирования изображений
Формула / Реферат
1. Способ работы картриджа для формирования изображений, установленного в устройстве для формирования изображений, причем этот картридж включает чип картриджа, пригодный для использования с устройством для формирования изображений первого типа или устройством для формирования изображений второго типа, при этом способ включает
определение с помощью чипа картриджа, является устройство для формирования изображений устройством для формирования изображений первого типа или устройством для формирования изображений второго типа;
работу чипа картриджа в первом рабочем режиме, если устройство для формирования изображений является устройством первого типа; и
работу чипа картриджа во втором рабочем режиме, если устройство для формирования изображений является устройством второго типа.

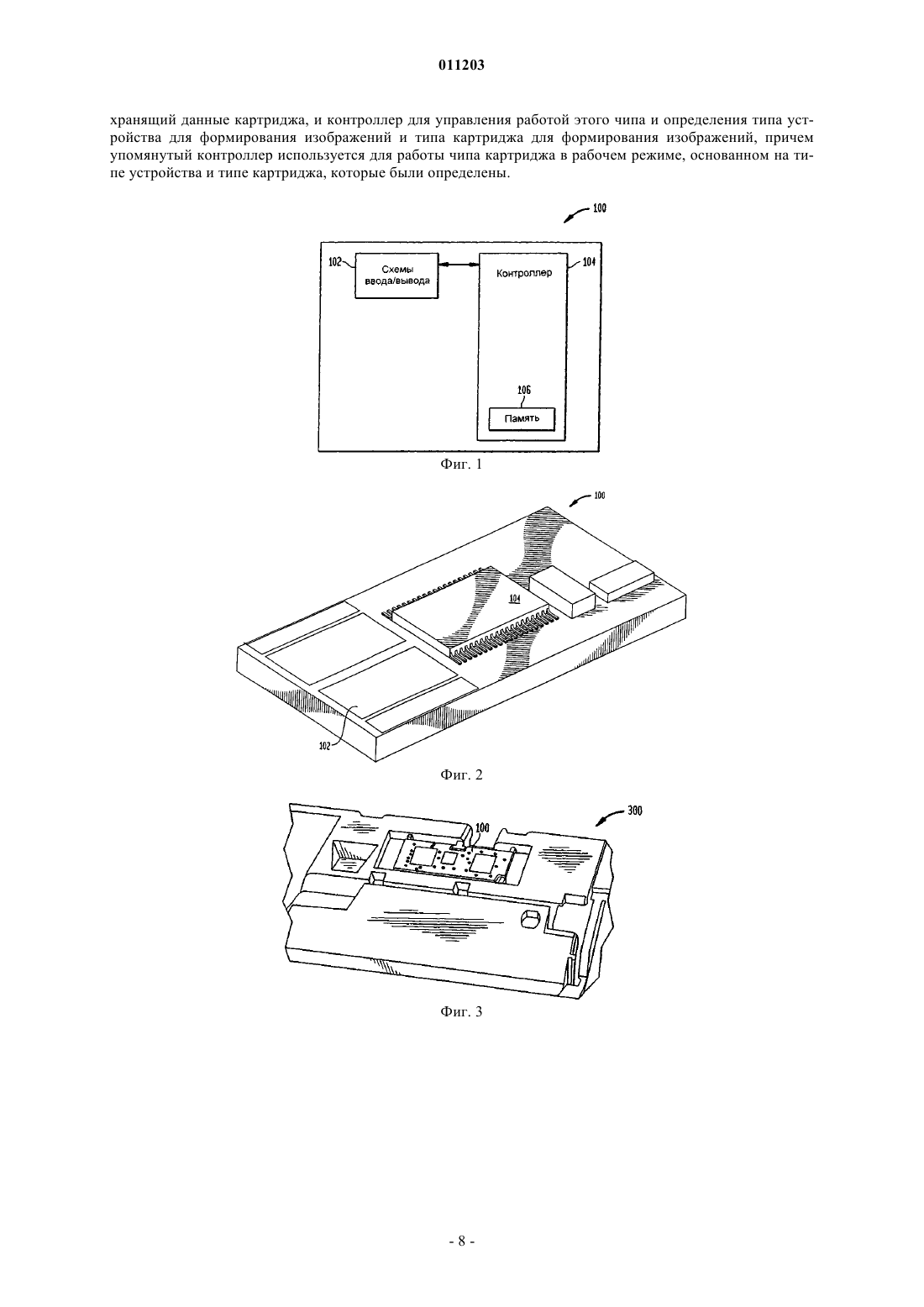

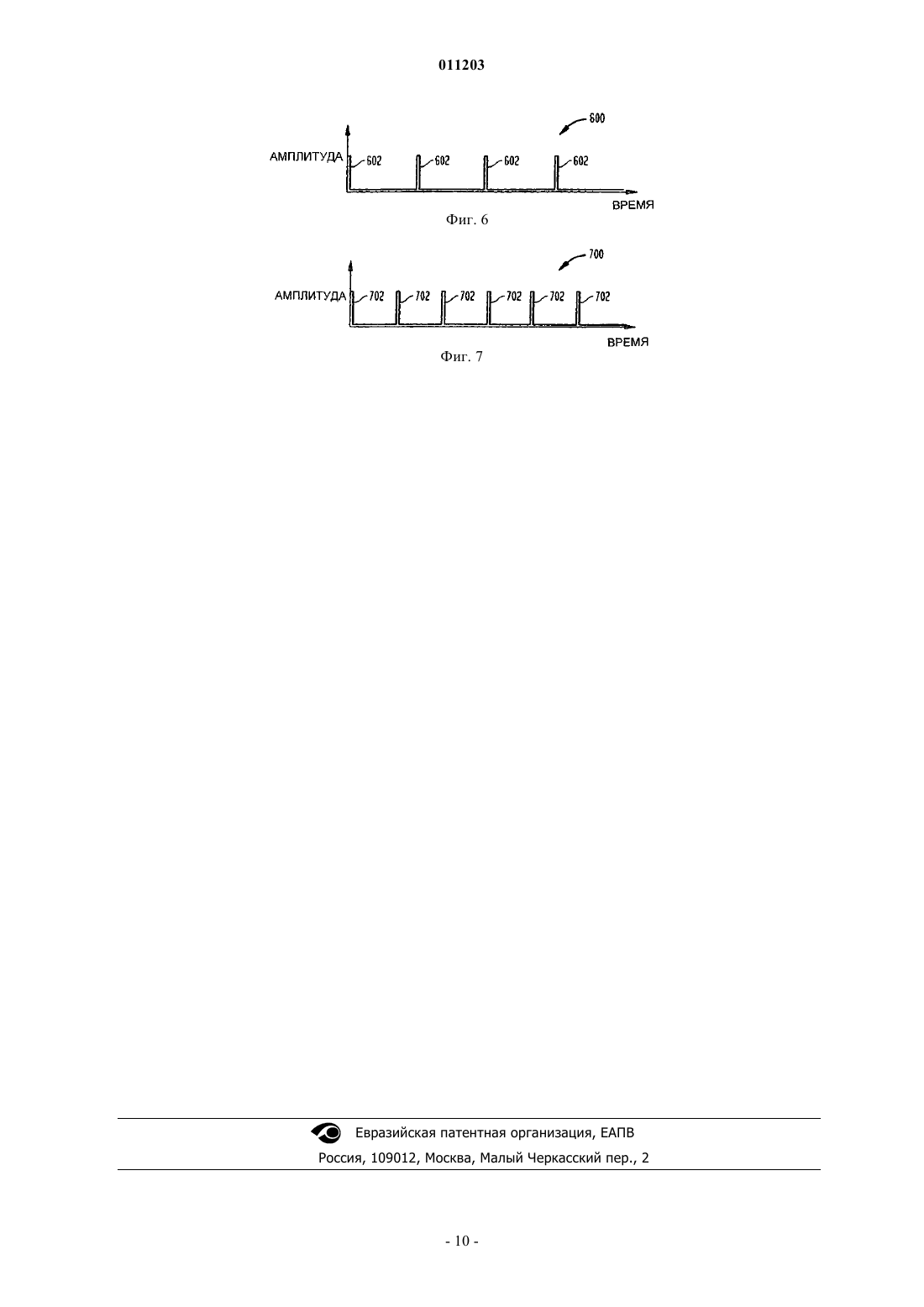

2. Способ по п.1, в котором шаг определения дополнительно включает контроль временных параметров коммуникационных сигналов, принимаемых чипом картриджа от устройства для формирования изображений; и определение на основе временных параметров коммуникационных сигналов, является это устройство для формирования изображений устройством первого или второго типа.
3. Способ по п.1, в котором шаг определения дополнительно включает контроль уровня напряжения коммуникационных сигналов, принимаемых чипом картриджа от устройства для формирования изображений; и определение на основе уровня напряжения коммуникационных сигналов, является устройство для формирования изображений устройством первого или второго типа.
4. Способ по п.1, в котором шаг определения дополнительно включает контроль последовательности коммуникационных сигналов, принимаемых чипом картриджа от устройства для формирования изображений; и определение на основе последовательности коммуникационных сигналов, является это устройство для формирования изображений устройством первого или второго типа.
5. Способ по п.4, в котором шаг контроля дополнительно включает контроль последовательности операций чтения или записи в элемент памяти чипа картриджа.
6. Способ по п.1, в котором шаг определения дополнительно включает контроль содержания коммуникационных сигналов, принимаемых от устройства для формирования изображений; и определение на основе содержания коммуникационных сигналов, является устройство для формирования изображений устройством первого или второго типа.

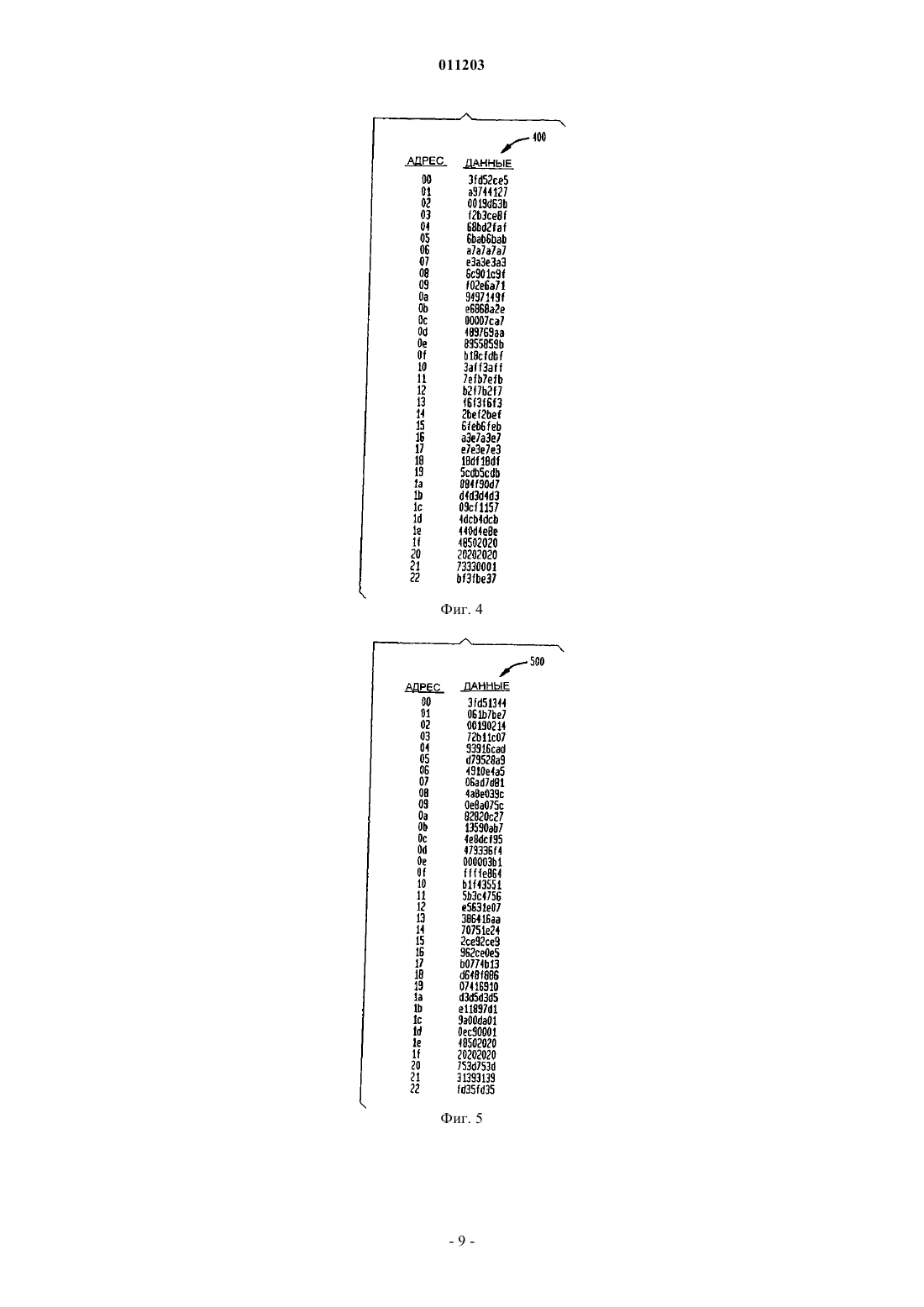

7. Способ по п.6, в котором шаг контроля дополнительно включает контроль одного или более конкретных адресов чтения из элемента памяти чипа картриджа или записи в элемент памяти чипа картриджа.
8. Способ по п.6, в котором шаг контроля дополнительно включает контроль идентификационного номера, принимаемого от устройства для формирования изображений, упомянутый идентификационный номер идентифицирует тип устройства для формирования изображений.
9. Способ по п.1, в котором шаг определения дополнительно включает контроль протокола коммуникационных сигналов, принимаемых от устройства для формирования изображений; и определение на основе протокола коммуникационных сигналов, является устройство для формирования изображений устройством первого или второго типа.
10. Способ по п.1, в котором чип картриджа включает элемент памяти и шаг работы чипа картриджа в первом рабочем режиме дополнительно включает возвращение первого значения в устройство для формирования изображений, когда это устройство считывает заранее заданную ячейку памяти в элементе памяти; а шаг работы чипа картриджа во втором рабочем режиме дополнительно включает возвращение второго значения в устройство для формирования изображений, когда это устройство считывает заранее заданную ячейку памяти в элементе памяти, причем упомянутое второе значение отличается от упомянутого первого значения.
11. Способ по п.1, в котором шаг работы чипа картриджа в первом рабочем режиме дополнительно включает взаимодействие с устройством для формирования изображений с использованием первого типа коммуникационного протокола; и шаг работы чипа картриджа во втором рабочем режиме дополнительно включает взаимодействие с устройством для формирования изображений с использованием второго типа коммуникационного протокола, причем упомянутый второй коммуникационный протокол отличается от упомянутого первого коммуникационного протокола.
12. Способ по п.1, в котором чип картриджа включает элемент памяти и шаг работы чипа картриджа в первом рабочем режиме дополнительно включает возвращение первой программы в устройство для формирования изображений, когда это устройство считывает данные из элемента памяти; и шаг работы чипа картриджа во втором рабочем режиме дополнительно включает возвращение второй программы в устройство для формирования изображений, когда это устройство считывает данные из элемента памяти, причем упомянутая вторая программа отличается от упомянутой первой программы.
13. Способ по п.1, в котором первая и вторая программы включают разные программы загрузки тонера.
14. Способ по п.1, в котором картридж выполнен с возможностью использования в устройстве для формирования изображений как первого, так и второго типа.
15. Чип картриджа для использования с картриджем для формирования изображений, устанавливаемым в устройство для формирования изображений, причем этот чип пригоден для использования с устройством для формирования изображений первого типа или устройством для формирования изображений второго типа и включает элемент памяти, хранящий данные картриджа; и контроллер для управления работой чипа картриджа и определения, является устройство для формирования изображений устройством первого типа или устройством второго типа, причем упомянутый контроллер служит для управления работой чипа в первом рабочем режиме, если устройство для формирования изображений является устройством первого типа, и упомянутый контроллер служит для управления работой чипа во втором рабочем режиме, если устройство для формирования изображений является устройством второго типа.
16. Чип картриджа по п.15, в котором контроллер выполнен с возможностью контроля временных параметров коммуникационных сигналов, принимаемых чипом картриджа от устройства для формирования изображений; и определение на основе временных параметров коммуникационных сигналов, является устройство для формирования изображений устройством первого или второго типа.
17. Чип картриджа по п.15, в котором контроллер выполнен с возможностью контроля уровня напряжения коммуникационных сигналов, принимаемых чипом картриджа от устройства для формирования изображений; и определения на основе уровня напряжения коммуникационных сигналов, является устройство для формирования изображений устройством первого или второго типа.
18. Чип картриджа по п.15, в котором контроллер выполнен с возможностью контроля последовательности коммуникационных сигналов, принимаемых чипом картриджа от устройства для формирования изображений; и определение на основе последовательности коммуникационных сигналов, является устройство для формирования изображений устройством первого или второго типа.
19. Чип картриджа по п.18, в котором контроллер выполнен с возможностью контроля последовательности операций чтения или записи в элемент памяти чипа картриджа.
20. Чип картриджа по п.15, в котором контроллер выполнен с возможностью контроля содержания коммуникационных сигналов, принимаемых от устройства для формирования изображений; и определения на основе содержания коммуникационных сигналов, является устройство для формирования изображений устройством первого или второго типа.
21. Чип картриджа по п.20, в котором контроллер выполнен с возможностью контроля одного или более конкретных адресов чтения из элемента памяти или записи в элемент памяти чипа картриджа.
22. Чип картриджа по п.20, в котором контроллер выполнен с возможностью контроля идентификационного номера, принимаемого от устройства для формирования изображений, упомянутый идентификационный номер идентифицирует тип устройства для формирования изображений.
23. Чип картриджа по п.15, в котором контроллер выполнен с возможностью контроля протокола коммуникационных сигналов, принимаемых от устройства фыя формирования изображений; и определения на основе протокола коммуникационных сигналов, является устройство для формирования изображений устройством первого или второго типа.
24. Чип картриджа по п.15, в котором контроллер выполнен с возможностью возвращения первого значения в устройство для формирования изображений, когда это устройство считывает заранее заданную ячейку памяти в элементе памяти, если чип картриджа работает в первом рабочем режиме; и возвращения второго значения в устройство для формирования изображений, когда это устройство считывает заранее заданную ячейку памяти в элементе памяти, если чип картриджа работает во втором рабочем режиме, причем упомянутое второе значение отличается от упомянутого первого значения.
25. Чип картриджа по п.15, в котором контроллер выполнен с возможностью взаимодействия с устройством для формирования изображений с использованием первого типа коммуникационного протокола при работе чипа картриджа в первом рабочем режиме; и взаимодействия с устройством для формирования изображений с использованием второго типа коммуникационного протокола при работе чипа картриджа во втором рабочем режиме, причем упомянутый второй коммуникационный протокол отличается от упомянутого первого коммуникационного протокола.
26. Чип картриджа по п.15, в котором контроллер выполнен с возможностью возвращения первой программы в устройство для формирования изображений, когда это устройство считывает данные из элемента памяти при работе чипа картриджа в первом рабочем режиме; и возвращения второй программы в устройство для формирования изображений, когда это устройство считывает данные из элемента памяти при работе чипа картриджа во втором рабочем режиме, причем упомянутая вторая программа отличается от упомянутой первой программы.
27. Чип картриджа по п.26, в котором первая и вторая программы включают разные программы загрузки тонера.
28. Компьютерная программа, реализованная на машиночитаемом носителе для управления чипом картриджа, содержащим элемент памяти для картриджа, служащего для формирования изображений, которая включает сегмент определяющего кода для определения того, является устройство для формирования изображений устройством первого или второго типа; и сегмент рабочего кода для работы чипа в первом рабочем режиме, если определено, что устройство для формирования изображений является устройством первого типа, и для работы чипа во втором рабочем режиме, если определено, что устройство для формирования изображений является устройством второго типа.
29. Компьютерная программа по п.28, где сегмент определяющего кода контролирует коммуникационные сигналы, принимаемые чипом картриджа от устройства для формирования изображений, чтобы определить, является это устройство устройством первого или второго типа.
30. Компьютерная программа по п.29, где сегмент определяющего кода контролирует временные параметры, уровень напряжения, последовательность, протокол или содержание коммуникационных сигналов, принимаемых чипом картриджа от устройства для формирования изображений, чтобы определить, является это устройство устройством первого или второго типа.
31. Компьютерная программа по п.29, где сегмент рабочего кода возвращает первое значение в устройство для формирования изображений, когда это устройство считывает заранее заданную ячейку памяти в элементе памяти, если чип картриджа работает в первом рабочем режиме; и сегмент рабочего кода возвращает второе значение в устройство для формирования изображений, когда это устройство считывает заранее заданную ячейку памяти в элементе памяти, если чип картриджа работает во втором рабочем режиме; причем упомянутое второе значение отличается от упомянутого первого значения.
32. Компьютерная программа по п.29, где сегмент рабочего кода выбирает первую страницу памяти, хранящуюся в элементе памяти, для доступа к памяти со стороны устройства для формирования изображений, если чип картриджа работает в первом рабочем режиме; и сегмент рабочего кода выбирает вторую страницу памяти, хранящуюся в элементе памяти, для доступа к памяти со стороны устройства для формирования изображений, если чип картриджа работает во втором рабочем режиме; причем содержание первой страницы памяти, по меньшей мере частично, отличается от содержания второй страницы памяти.
33. Чип картриджа для использования с картриджем для формирования изображений, устанавливаемым в устройстве для формирования изображений, причем этот чип пригоден для использования с устройством для формирования изображений первого типа или устройством для формирования изображений второго типа и включает элемент памяти, хранящий данные картриджа, и контроллер для управления работой этого чипа и определения, является картридж картриджем первого типа или картриджем второго типа, причем упомянутый контроллер используется для работы чипа в первом рабочем режиме, если картридж является картриджем первого типа, и упомянутый контроллер используется для работы чипа во втором рабочем режиме, если картридж является картриджем второго типа.
34. Чип картриджа для использования с картриджем для формирования изображений, устанавливаемым в устройстве для формирования изображений, причем этот чип пригоден для использования с множеством различных типов устройств для формирования изображений и включает элемент памяти, хранящий данные картриджа, и контроллер для управления работой этого чипа и определения типа устройства для формирования изображений и типа картриджа для формирования изображений, причем упомянутый контроллер используется для работы чипа картриджа в рабочем режиме, основанном на типе устройства и типе картриджа, которые были определены.
Текст
011203 Область техники В общем настоящее изобретение относится к области производства и восстановления заменяемых компонентов для формирования изображений, а более конкретно, к созданию универсального чипа картриджа, включающего элемент памяти для использования в разнообразных типах картриджей. В сфере производства картриджей наблюдается рост рынка по переработке и восстановлению различных типов восстанавливаемых заменяемых компонентов для формирования изображений, например картриджей с тонером, барабанных, струйных картриджей и им подобных. После использования картриджи становятся непригодными для дальнейшего применения. Без процесса восстановления их можно было бы просто выбросить, даже в том случае, когда сам картридж еще потенциально можно использовать. По этой причине получили развитие технологии, специально направленные на решение этой проблемы. Процесс восстановления может включать, например, разборку разного рода конструкций картриджа, замену тонера или чернил, чистку, настройку или замену изношенных компонентов и сборку картриджа. Ряд картриджей для формирования изображений могут содержать чип картриджа, имеющий устройство памяти, которое используется для хранения данных, относящихся к картриджу или устройству для формирования изображений. Устройство для формирования изображений может включать в себя,например, лазерные принтеры, копировальные устройства, струйные принтеры, факсимильные аппараты и другие подобные устройства. Устройство для формирования изображений, такое как лазерный принтер, считывает данные, хранящиеся в запоминающем устройстве картриджа, чтобы определить конкретные параметры печати и выдать информацию пользователю. Например, запоминающее устройство может хранить номер модели картриджа, тем самым принтер может распознать этот картридж как один из картриджей, совместимых с данным конкретным устройством для формирования изображений. Кроме того, устройство памяти картриджа может, например, хранить число страниц, которое ожидается напечатать с помощью этого картриджа за время его функционирования, а также другие полезные данные. Устройство формирования изображений также может записывать определенные данные в устройство памяти, например отсчет количества тонера, оставшегося в картридже. Другие данные, хранящиеся в устройстве памяти, могут относиться к истории использования данного картриджа с тонером. Как правило, каждый тип картриджа для формирования изображений, например картриджа с тонером, требует особый тип чипа картриджа. Различия между определенными типами чипов могут быть почти неразличимыми или незначительными, но необходимыми для надлежащей работы устройства для формирования изображений. При постоянном увеличении числа типов чипов для картриджей и моделей устройств для формирования изображений, а также типов продаваемых картриджей, сфера производства по переработке должна поставлять увеличивающееся число типов картриджей, причем каждый тип чипа используется исключительно с одним типом картриджа. Было бы выгодно создать систему и способ для универсального чипа для картриджа, который работает с более чем одним типом или моделью картриджа и, тем самым, с более чем одной моделью принтера. Кроме того, было бы выгодно предоставить системы и способы для универсального чипа для картриджей, который позволил бы использовать один тип картриджа в нескольких типах устройств для формирования изображений. Более того, было бы выгодно предоставить системы и способы для универсального чипа, который позволил бы проводить восстановление картриджей так, чтобы уменьшить число типов чипов для картриджей, хранящихся на складе. Сущность изобретения В одном аспекте настоящего изобретения предлагается способ работы картриджа, устанавливаемого в устройстве для формирования изображений. Картридж включает чип картриджа. Этот способ включает определение с помощью чипа, является устройство для формирования изображений устройством первого или второго типа. Также способ включает работу чипа в первом рабочем режиме, если устройство для формирования изображений является устройством первого типа, и работу чипа во втором рабочем режиме, если устройство для формирования изображений является устройством второго типа. Чип для использования в картридже, установленном в устройстве для формирования изображений,может содержать элемент памяти, хранящий данные о картридже, и котроллер для управления работой чипа. Также контроллер служит для определения того, является ли устройство для формирования изображений устройством первого или второго типа. При этом упомянутый контроллер для управления работой чипа используется для работы в первом рабочем режиме, если устройство для формирования изображений является устройством первого типа, и во втором рабочем режиме, если устройство для формирования изображений является устройством второго типа. Для более полного понимания настоящего изобретения, а также его дополнительных характеристик и преимуществ, предлагается следующее подробное описание и сопровождающие чертежи. Краткое описание чертежей На фиг. 1 показана функциональная блок-схема универсального чипа картриджа в соответствии с настоящим изобретением; на фиг. 2 приведено изображение в перспективе универсального чипа картриджа в соответствии с настоящим изобретением;-1 011203 на фиг. 3 приведено изображение в перспективе универсального чипа картриджа, установленного на картридже, в соответствии с настоящим изобретением; на фиг. 4 показан пример частичной карты размещения информации в памяти универсального чипа картриджа, совместимого с принтером HP 9000, в соответствии с настоящим изобретением; на фиг. 5 показан пример частичной карты размещения информации в памяти универсального чипа картриджа, совместимого с принтером HP 9500, в соответствии с настоящим изобретением; на фиг. 6 показан пример временной диаграммы обмена данными для картриджа в случае принтера первого типа; на фиг. 7 показан пример временной диаграммы обмена данными для картриджа в случае принтера второго типа. Подробное описание изобретения Нижеследующее подробное описание предпочтительных вариантов осуществления изобретения относится к сопутствующим чертежам, которые иллюстрируют отдельные варианты осуществления данного изобретения. В последующем обсуждении раскрываются конкретные системы и способы для восстановления, производства или переработки картриджа с тонером, включающего чип с элементом памяти. В сфере настоящего изобретения остаются другие варианты его осуществления с различными устройствами и процессами для восстановления, переработки и работы других типов устройств для формирования изображений, таких как лазерные принтеры, струйные принтеры, копировальные устройства, факсимильные аппараты и им подобные устройства. На фиг. 1 показана функциональная блок-схема универсального чипа 100 для картриджа в соответствии с настоящим изобретением. Универсальный чип 100 соответствующим образом может включать схему 102 интерфейса ввода/вывода, контроллер 104 и память 106. Схема 102 интерфейса ввода/вывода подключается к контроллеру 104 и формирует надлежащую электронную схему для взаимодействия контроллера 104 с устройством формирования изображений, таким как принтер. Например, для устройства формирования изображений, которое обменивается данными на радиочастоте, схема 102 интерфейса ввода/вывода может включать радиочастотную антенну и схему, а для непосредственного проводного соединения с устройством формирования изображений схема 102 интерфейса ввода/вывода может включать одну или более контактных площадок и т.п. В дальнейшем будет сказано более подробно, как контроллер 104 управляет работой универсального чипа 100 и обеспечивает функциональный интерфейс с памятью 106, включая управление чтением и записью данных в память 106 с помощью принтера. Считанные из универсального чипа 100 или записанные в него данные могут включать тип принтера, серийный номер картриджа, число оборотов органического фотопроводящего (ОРС) барабана (число оборотов барабана), дату выпуска, число напечатанных страниц (число страниц), количество оставшегося тонера в процентах, выход (ожидаемое число страниц), индикатор цвета, индикатор тонера, индикатор низкого уровня тонера, индикатор новизны картриджа (подвергался или еще не подвергался переработке), количество выполненной работы (число напечатанных страниц и тип страницы), а также любые другие данные или команды для программ, которые могут храниться в памяти 106. Контроллер 104 может быть выполнен в виде заказной или частично заказной микросхемы, программируемой логической матрицы, микропроцессора, исполняющего команды из памяти 106 или другой памяти, микроконтроллера или другого подобного устройства. Кроме того, контроллер 104, память 106 и схема 102 интерфейса ввода/вывода могут быть выполнены как отдельные модули или как один составной модуль. Эти модули могут быть соответствующим образом вмонтированы в печатную плату принтера, чтобы сформировать универсальный чип 100. Например, контроллером может быть микроконтроллер PICmicro, производимый Microchip Technology Inc. На фиг. 2 приведен пространственный чертеж одного из вариантов осуществления изобретения, универсального чипа 100 в соответствии с данным изобретением. На фиг. 3 показан пространственный чертеж другого варианта осуществления изобретения, универсального чипа 100, установленного на типичном картридже 300 для формирования изображений, в соответствии с данным изобретением. Различные типы принтеров, или модели принтеров, могут разными способами обмениваться данными или взаимодействовать с чипами картриджей, установленных на картриджах с тонером. Кроме того, разные типы принтеров могут требовать различных данных, хранимых в чипе картриджа, или разные типы принтеров будут использовать хранящиеся данные по-разному. Будучи установленным или вставленным в картридж, установленный на устройстве для формирования изображений универсальный чип 100 данного изобретения определяет, является это устройство устройством для формирования изображений первого или второго типа. Если универсальный чип 100 определяет, что данное устройство является устройством для формирования изображений первого типа, то универсальный чип 100 работает в первом рабочем режиме, совместимом с первым типом устройства для формирования изображений. Если универсальный чип 100 определяет, что данное устройство является устройством для формирования изображений второго типа, то универсальный чип 100 работает во втором рабочем режиме, совместимом со вторым типом устройства для формирования изображений. Например, пусть универсальные чипы 100 установлены на картриджи двух принтеров: HP 9000 иHP 9500. Тогда эти принтеры будут посылать в свои универсальные чипы 100 разные идентификационные номера. В качестве идентификационного номера принтер HP 9000 перешлет "2 СЕ 5 А 974" в картридж с тонером, тогда как в качестве идентификационного номера принтер HP 9500 перешлет "1344061 В" в картридж с черным тонером. Заметим, что идентификационный номер и последующие данные представляются в шестнадцатеричной системе счисления. Контроллер 104 универсального чипа 100 может соответствующим образом проверить эти данные, присланные с принтера, чтобы определить, является принтер принтером HP 9000 или HP 9500. Контроллер 104 может определить тип или семейство устройства для формирования изображений, на котором установлен универсальный чип 100. После этого контроллер 104 будет отвечать и взаимодействовать с устройством особым способом, основанным на результатах определения типа. Контроллер 104 может заставить универсальный чип 100 работать в режиме эмуляции чипа определенного типа, ожидаемого этим устройством. Основываясь на результатах определения типа принтера, контроллер 104 будет взаимодействовать с принтером в определенном рабочем режиме, совместимом с этим принтером. Например, если универсальный чип 100 определил, что принтер является принтером HP 9000, то при чтении принтером памяти 106 контроллер 104 может представить принтеру карту 400 памяти, показанную на фиг. 4. Если универсальный чип 100 определил, что принтер является принтером HP 9500, использующим картридж с черным тонером, то при чтении принтером памяти 106 контроллер 104 может представить принтеру карту 500 памяти, показанную на фиг. 5. В другом примере оба принтера, HP 9000 и HP 9500, способны работать с одним и тем же картриджем с тонером. Однако эти принтеры работают разными способами с данными, считываемыми с чипа,установленного в картридже с тонером. Поэтому при считывании данных из памяти 106 каждым из принтеров желательно, чтобы в каждый из принтеров возвращались разные данные. В соответствии с вариантом осуществления настоящего изобретения, универсальный чип 100 надлежащим образом работает как с принтером HP 4600, так и с принтером HP 4650. Универсальный чип 100 при установке в картридже с тонером, установленном на принтере, определяет, является этот принтер устройством первого типа, таким как принтер HP 4600, или устройством второго типа, как принтер HP 4650. После этого универсальный чип 100 работает по-разному, в зависимости от установленного типа устройства. Если универсальный чип 100 определил, что принтер является принтером HP 4600, универсальный чип 100 будет работать в первом рабочем режиме, совместимом с принтером HP 4600. Например, в первом рабочем режиме универсальный чип 100 может вернуть первое значение в принтер HP 4600 при чтении принтером заранее заданной области памяти. Если универсальный чип 100 определил, что принтер является принтером HP 4650, универсальный чип 100 будет работать во втором рабочем режиме, совместимом с принтером HP 4600. Например, во втором рабочем режиме универсальный чип 100 вернет второе значение, отличное от первого значения, в принтер HP 4650, при чтении этим принтером заранее заданной области памяти. Эти различающиеся первое и второе значения могут потребоваться принтерам для работы в заданном режиме. Тем самым один картридж с тонером может быть использован либо в принтереHP 4600, либо в принтере HP 4650. Чтобы определить модель или тип устройства для формирования изображений, универсальный чип 100 может использовать множество способов, в зависимости от особенностей того, как работают разные устройства для формирования изображений. Например, как уже было описано выше, идентификационный номер, передаваемый от принтера, может быть использован для определения типа или модели принтера. Для принтеров HP 4600 и HP 4650 временные диаграммы сигналов, передаваемых от принтера к универсальному чипу 100, отличаются друг от друга. На фиг. 6 представлена типичная временная диаграмма обмена данными для коммуникационного сигнала 600 в принтере HP 4600, содержащая ряд передач данных. На фиг. 7 приведена типичная временная диаграмма обмена данными для коммуникационного сигнала 700, передаваемого от принтера HP 4650 в универсальный чип 100. Коммуникационный сигнал 700 в принтере HP 4600 содержит ряд передач 702 данных. Каждая передача 602 и 702 данных может включать в себя от четырех и более байтов данных. Как показано на этих чертежах, временная диаграмма обмена данными принтера с чипом отличается для этих двух принтеров тем, что передачи 602 данных разделены большим периодом по сравнению с передачами 702 данных. Другими словами, при работе в одном и том же режиме принтер HP 4650 обменивается данными быстрее, чем принтер HP 4600. Контроллер 104 универсального чипа 100 может проконтролировать коммуникационные сигналы, получаемые от принтера, определить тип принтера (в приведенном примере, на основе скорости передачи принтера), а затем ответить и взаимодействовать с принтером тем способом, который подходит для данного конкретного типа принтера. Для других типов принтеров универсальный чип может использовать для определения типа принтера другие различия в параметрах сигналов. Например, разные принтеры могут передавать сигналы или данные в универсальный чип в разных последовательностях, используя разные уровни напряжения коммуникационного сигнала, считывать и записывать данные в разные ячейки памяти 106, считывать или записывать данные по определенным адресам в разном порядке, передавать разные данные в картридж с тонером, использовать разные коммуникационные протоколы и тому подобные различия. Универсальный чип 100 в настоящем изобретении может использовать анализ сигналов, принимаемых от принтера,и определять конкретный тип или семейство принтера на основе параметров сигнала или содержания-3 011203 потока данных от принтера. В другом примере принтеры Lexmark T620 и Lexmark T630 передают сигналы на универсальный чип 100 с уровнями сигнала примерно 3,8 и 5,0 В соответственно. Контроллер 104 может проверить уровни напряжения сигнала, получаемого от принтера, и определить тип принтера, основываясь на различии в уровнях напряжения. При чтении памяти 106 универсальный чип 100 возвратит данные, ожидаемые принтером Lexmark T620 в том случае, если тип принтера определен как Lexmark T620. Если же принтер определен контроллером 104 как принтер Lexmark T630, то универсальный чип вернет данные,ожидаемые принтером Lexmark T630. Такие данные, возвращаемые в принтер, могут включать набор команд, например программу загрузки тонера, считанную из памяти 106 и выполняемую принтером для расчета количества тонера, остающегося в картридже. Программа загрузки тонера, возвращаемая в принтер Т 620, будет соответствовать работе принтера Т 620 и будет отличаться от программы загрузки тонера,возвращаемой в принтер Т 630, которая соответствует работе принтера Т 630. Кроме того, после определения типа принтера контроллер 104 может выдать команду в схему 102 интерфейса ввода/вывода для выбора напряжения сигнала (или ряда других физических характеристик, например нагрузку по напряжению или току), используемого для взаимодействия с принтером. В рассматриваемом примере контроллер 104 может выдать команду в схему 102 интерфейса ввода/вывода для взаимодействия с принтером Т 620 с использованием сигнала с верхним уровнем 3,8 В, а для взаимодействия с принтером Т 630 - с использованием сигнала с верхним уровнем 5,0 В. В другом примере при передаче идентификационного номера в универсальный чип 100 принтерамиHP 4200 и HP 1300 после инсталляции на них картриджа с тонером, каждый из этих принтеров передает разный идентификационный номер. Принтер HP 4200 передает в качестве идентификационного номера"824D73A2", а принтер HP 1300 передает в качестве идентификационного номера "7B2C50F1". Контроллер универсального чипа может проверить эти данные, посланные с принтера, для определения, является принтер принтером HP 4200 или HP 1300. После этого, основываясь на определении типа принтера, контроллер 104 будет взаимодействовать с принтером в определенном рабочем режиме. В одном аспекте изобретения универсальный чип 100 может использовать несколько страниц памяти в памяти 106, чтобы добиться эмуляции и совместимости. Первая страница памяти может хранить данные, соответствующие первому типу принтера, а вторая страница памяти может хранить данные, соответствующие второму типу принтера. После определения типа принтера контроллер 104 будет направлять все запросы на доступ к памяти к той странице памяти, которая хранит данные для данного типа принтера. В другом аспекте изобретения контроллер 104 может использовать логические схемы комбинаторного типа, наборы команд или подобные средства для обеспечения совместимости с принтером,основываясь на установленном типе принтера. Универсальный чип 100 может эмулировать блокируемые области памяти, в зависимости от установленного типа принтера. Такого рода блокируемая область памяти не может быть использована для записи данных более одного раза. В другом аспекте данного изобретения универсальный чип 100 может по-разному взаимодействовать с разными типами принтеров. Например, принтер первого типа может использовать первый тип коммуникационного протокола при обмене данными с чипом картриджа. Принтер второго типа может использовать второй тип коммуникационного протокола, отличный от первого протокола. После того как установлено, что принтер является принтером первого типа, универсальный чип 100 будет взаимодействовать с принтером, используя первый коммуникационный протокол. После того как установлено,что принтер является принтером второго типа, универсальный чип 100 будет взаимодействовать с принтером, используя второй коммуникационный протокол. В другом аспекте данного изобретения универсальный чип 100 может изменять значение, хранящееся в памяти 106 устройства для формирования изображений. Например, устройство для формирования изображений может использовать определенную область памяти 106 для хранения данных, связанных с числом пикселей или количеством тонера, оставшегося в картридже. На основании установленного типа принтера, универсальный чип 100 может изменить эту область памяти 106 в процессе работы устройства для того, чтобы заставить это устройство обнаружить в картридже количество тонера, большее или меньшее, чем имеется в действительности. Ряд устройств для формирования изображений используют один заменяемый картридж с тонером и другой заменяемый картридж с ОРС-барабаном, вместо того, чтобы использовать единственный заменяемый картридж, содержащий тонер и барабан. Для каждого из этих картриджей может потребоваться чип. В одном аспекте данного изобретения универсальный чип 100 настоящего изобретения может надлежащим образом работать как с картриджем с тонером, так и с картриджем с барабаном. При инсталляции или установке какого-либо из картриджей в устройство для формирования изображений, универсальный чип 100 данного изобретения может определить тип и модель этого устройства, а также тип и модель картриджа, а именно, является ли картридж картриджем с тонером или это картридж барабана. На основании типа устройства для формирования изображений и/или типа картриджа, универсальный чип 100 будет работать в определенном режиме, совместимом с типом этого устройства и с типом картриджа. Универсальный чип 100 может использовать много способов, таких как описанные выше, при определении типа устройства для формирования изображений и типа картриджа. Кроме того, универ-4 011203 сальный чип 100 может использовать много способов, таких как описанные выше, при работе в режиме,требуемом для установленного типа устройства для формирования изображений и установленного типа картриджа. Системы и способы для создания универсального чипа в соответствии с настоящим изобретением могут быть успешно использованы переработчиками картриджей для уменьшения числа типов чипов для картриджей, занесенных в список комплектующих, с целью повышения эффективности процесса переработки и уменьшения вероятности ошибки в процессе переработки. В другом аспекте настоящего изобретения универсальный чип может работать с несколькими типами или моделями принтеров за счет использования карты размещения информации в памяти, разработанной для совместимости с несколькими типами и моделями принтеров. На фиг. 4 показана карта 400 размещения информации в памяти, которая может быть использована универсальным чипом 100 при работе с принтером HP 9000 и с принтером HP 4100. Универсальный чип 100, возвращающий данные из карты 400 памяти, при чтении принтером данных из чипа будет надлежащим образом работать как с принтером HP 9000, так и с принтером HP 4100. С созданием общей карты памяти универсальный чип 100 может быть использован в разных типах устройств для формирования изображений без выполнения универсальным чипом 100 процедуры определения типа устройства. Хотя здесь были проиллюстрированы и описаны конкретные варианты осуществления изобретения,специалисты поймут, что любая модификация, рассчитанная на достижение той же цели, может быть внесена в отдельные варианты осуществления изобретения, а также то, что у данного изобретения есть и другие применения в других областях. Данная заявка подразумевает включение любых видоизменений или вариаций данного изобретения. Например, хотя в предпочтительном варианте осуществления данного изобретения универсальный чип работает с двумя типами принтеров, универсальный чип данного изобретения не ограничен рамками такого варианта осуществления и может быть изменен для использования с более чем двумя типами, моделями или семействами устройств для формирования изображений. Нижеследующая формула изобретения никоим образом не подразумевает ограничение сферы действия данного изобретения пределами тех вариантов осуществления, которые были здесь описаны. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ работы картриджа для формирования изображений, установленного в устройстве для формирования изображений, причем этот картридж включает чип картриджа, пригодный для использования с устройством для формирования изображений первого типа или устройством для формирования изображений второго типа, при этом способ включает определение с помощью чипа картриджа, является устройство для формирования изображений устройством для формирования изображений первого типа или устройством для формирования изображений второго типа; работу чипа картриджа в первом рабочем режиме, если устройство для формирования изображений является устройством первого типа; и работу чипа картриджа во втором рабочем режиме, если устройство для формирования изображений является устройством второго типа. 2. Способ по п.1, в котором шаг определения дополнительно включает контроль временных параметров коммуникационных сигналов, принимаемых чипом картриджа от устройства для формирования изображений; и определение на основе временных параметров коммуникационных сигналов, является это устройство для формирования изображений устройством первого или второго типа. 3. Способ по п.1, в котором шаг определения дополнительно включает контроль уровня напряжения коммуникационных сигналов, принимаемых чипом картриджа от устройства для формирования изображений; и определение на основе уровня напряжения коммуникационных сигналов, является устройство для формирования изображений устройством первого или второго типа. 4. Способ по п.1, в котором шаг определения дополнительно включает контроль последовательности коммуникационных сигналов, принимаемых чипом картриджа от устройства для формирования изображений; и определение на основе последовательности коммуникационных сигналов, является это устройство для формирования изображений устройством первого или второго типа. 5. Способ по п.4, в котором шаг контроля дополнительно включает контроль последовательности операций чтения или записи в элемент памяти чипа картриджа. 6. Способ по п.1, в котором шаг определения дополнительно включает контроль содержания коммуникационных сигналов, принимаемых от устройства для формирования изображений; и определение на основе содержания коммуникационных сигналов, является устройство для формирования изображений устройством первого или второго типа. 7. Способ по п.6, в котором шаг контроля дополнительно включает контроль одного или более конкретных адресов чтения из элемента памяти чипа картриджа или записи в элемент памяти чипа картриджа. 8. Способ по п.6, в котором шаг контроля дополнительно включает контроль идентификационного-5 011203 номера, принимаемого от устройства для формирования изображений, упомянутый идентификационный номер идентифицирует тип устройства для формирования изображений. 9. Способ по п.1, в котором шаг определения дополнительно включает контроль протокола коммуникационных сигналов, принимаемых от устройства для формирования изображений; и определение на основе протокола коммуникационных сигналов, является устройство для формирования изображений устройством первого или второго типа. 10. Способ по п.1, в котором чип картриджа включает элемент памяти и шаг работы чипа картриджа в первом рабочем режиме дополнительно включает возвращение первого значения в устройство для формирования изображений, когда это устройство считывает заранее заданную ячейку памяти в элементе памяти; а шаг работы чипа картриджа во втором рабочем режиме дополнительно включает возвращение второго значения в устройство для формирования изображений, когда это устройство считывает заранее заданную ячейку памяти в элементе памяти, причем упомянутое второе значение отличается от упомянутого первого значения. 11. Способ по п.1, в котором шаг работы чипа картриджа в первом рабочем режиме дополнительно включает взаимодействие с устройством для формирования изображений с использованием первого типа коммуникационного протокола; и шаг работы чипа картриджа во втором рабочем режиме дополнительно включает взаимодействие с устройством для формирования изображений с использованием второго типа коммуникационного протокола, причем упомянутый второй коммуникационный протокол отличается от упомянутого первого коммуникационного протокола. 12. Способ по п.1, в котором чип картриджа включает элемент памяти и шаг работы чипа картриджа в первом рабочем режиме дополнительно включает возвращение первой программы в устройство для формирования изображений, когда это устройство считывает данные из элемента памяти; и шаг работы чипа картриджа во втором рабочем режиме дополнительно включает возвращение второй программы в устройство для формирования изображений, когда это устройство считывает данные из элемента памяти,причем упомянутая вторая программа отличается от упомянутой первой программы. 13. Способ по п.1, в котором первая и вторая программы включают разные программы загрузки тонера. 14. Способ по п.1, в котором картридж выполнен с возможностью использования в устройстве для формирования изображений как первого, так и второго типа. 15. Чип картриджа для использования с картриджем для формирования изображений, устанавливаемым в устройство для формирования изображений, причем этот чип пригоден для использования с устройством для формирования изображений первого типа или устройством для формирования изображений второго типа и включает элемент памяти, хранящий данные картриджа; и контроллер для управления работой чипа картриджа и определения, является устройство для формирования изображений устройством первого типа или устройством второго типа, причем упомянутый контроллер служит для управления работой чипа в первом рабочем режиме, если устройство для формирования изображений является устройством первого типа, и упомянутый контроллер служит для управления работой чипа во втором рабочем режиме, если устройство для формирования изображений является устройством второго типа. 16. Чип картриджа по п.15, в котором контроллер выполнен с возможностью контроля временных параметров коммуникационных сигналов, принимаемых чипом картриджа от устройства для формирования изображений; и определение на основе временных параметров коммуникационных сигналов, является устройство для формирования изображений устройством первого или второго типа. 17. Чип картриджа по п.15, в котором контроллер выполнен с возможностью контроля уровня напряжения коммуникационных сигналов, принимаемых чипом картриджа от устройства для формирования изображений; и определения на основе уровня напряжения коммуникационных сигналов, является устройство для формирования изображений устройством первого или второго типа. 18. Чип картриджа по п.15, в котором контроллер выполнен с возможностью контроля последовательности коммуникационных сигналов, принимаемых чипом картриджа от устройства для формирования изображений; и определение на основе последовательности коммуникационных сигналов, является устройство для формирования изображений устройством первого или второго типа. 19. Чип картриджа по п.18, в котором контроллер выполнен с возможностью контроля последовательности операций чтения или записи в элемент памяти чипа картриджа. 20. Чип картриджа по п.15, в котором контроллер выполнен с возможностью контроля содержания коммуникационных сигналов, принимаемых от устройства для формирования изображений; и определения на основе содержания коммуникационных сигналов, является устройство для формирования изображений устройством первого или второго типа. 21. Чип картриджа по п.20, в котором контроллер выполнен с возможностью контроля одного или более конкретных адресов чтения из элемента памяти или записи в элемент памяти чипа картриджа. 22. Чип картриджа по п.20, в котором контроллер выполнен с возможностью контроля идентификационного номера, принимаемого от устройства для формирования изображений, упомянутый идентификационный номер идентифицирует тип устройства для формирования изображений.-6 011203 23. Чип картриджа по п.15, в котором контроллер выполнен с возможностью контроля протокола коммуникационных сигналов, принимаемых от устройства для формирования изображений; и определения на основе протокола коммуникационных сигналов, является устройство для формирования изображений устройством первого или второго типа. 24. Чип картриджа по п.15, в котором контроллер выполнен с возможностью возвращения первого значения в устройство для формирования изображений, когда это устройство считывает заранее заданную ячейку памяти в элементе памяти, если чип картриджа работает в первом рабочем режиме; и возвращения второго значения в устройство для формирования изображений, когда это устройство считывает заранее заданную ячейку памяти в элементе памяти, если чип картриджа работает во втором рабочем режиме, причем упомянутое второе значение отличается от упомянутого первого значения. 25. Чип картриджа по п.15, в котором контроллер выполнен с возможностью взаимодействия с устройством для формирования изображений с использованием первого типа коммуникационного протокола при работе чипа картриджа в первом рабочем режиме; и взаимодействия с устройством для формирования изображений с использованием второго типа коммуникационного протокола при работе чипа картриджа во втором рабочем режиме, причем упомянутый второй коммуникационный протокол отличается от упомянутого первого коммуникационного протокола. 26. Чип картриджа по п.15, в котором контроллер выполнен с возможностью возвращения первой программы в устройство для формирования изображений, когда это устройство считывает данные из элемента памяти при работе чипа картриджа в первом рабочем режиме; и возвращения второй программы в устройство для формирования изображений, когда это устройство считывает данные из элемента памяти при работе чипа картриджа во втором рабочем режиме, причем упомянутая вторая программа отличается от упомянутой первой программы. 27. Чип картриджа по п.26, в котором первая и вторая программы включают разные программы загрузки тонера. 28. Компьютерная программа, реализованная на машиночитаемом носителе для управления чипом картриджа, содержащим элемент памяти для картриджа, служащего для формирования изображений,которая включает сегмент определяющего кода для определения того, является устройство для формирования изображений устройством первого или второго типа; и сегмент рабочего кода для работы чипа в первом рабочем режиме, если определено, что устройство для формирования изображений является устройством первого типа, и для работы чипа во втором рабочем режиме, если определено, что устройство для формирования изображений является устройством второго типа. 29. Компьютерная программа по п.28, где сегмент определяющего кода контролирует коммуникационные сигналы, принимаемые чипом картриджа от устройства для формирования изображений, чтобы определить, является это устройство устройством первого или второго типа. 30. Компьютерная программа по п.29, где сегмент определяющего кода контролирует временные параметры, уровень напряжения, последовательность, протокол или содержание коммуникационных сигналов, принимаемых чипом картриджа от устройства для формирования изображений, чтобы определить, является это устройство устройством первого или второго типа. 31. Компьютерная программа по п.29, где сегмент рабочего кода возвращает первое значение в устройство для формирования изображений, когда это устройство считывает заранее заданную ячейку памяти в элементе памяти, если чип картриджа работает в первом рабочем режиме; и сегмент рабочего кода возвращает второе значение в устройство для формирования изображений, когда это устройство считывает заранее заданную ячейку памяти в элементе памяти, если чип картриджа работает во втором рабочем режиме; причем упомянутое второе значение отличается от упомянутого первого значения. 32. Компьютерная программа по п.29, где сегмент рабочего кода выбирает первую страницу памяти, хранящуюся в элементе памяти, для доступа к памяти со стороны устройства для формирования изображений, если чип картриджа работает в первом рабочем режиме; и сегмент рабочего кода выбирает вторую страницу памяти, хранящуюся в элементе памяти, для доступа к памяти со стороны устройства для формирования изображений, если чип картриджа работает во втором рабочем режиме; причем содержание первой страницы памяти, по меньшей мере частично, отличается от содержания второй страницы памяти. 33. Чип картриджа для использования с картриджем для формирования изображений, устанавливаемым в устройстве для формирования изображений, причем этот чип пригоден для использования с устройством для формирования изображений первого типа или устройством для формирования изображений второго типа и включает элемент памяти, хранящий данные картриджа, и контроллер для управления работой этого чипа и определения, является картридж картриджем первого типа или картриджем второго типа, причем упомянутый контроллер используется для работы чипа в первом рабочем режиме,если картридж является картриджем первого типа, и упомянутый контроллер используется для работы чипа во втором рабочем режиме, если картридж является картриджем второго типа. 34. Чип картриджа для использования с картриджем для формирования изображений, устанавливаемым в устройстве для формирования изображений, причем этот чип пригоден для использования с множеством различных типов устройств для формирования изображений и включает элемент памяти,-7 011203 хранящий данные картриджа, и контроллер для управления работой этого чипа и определения типа устройства для формирования изображений и типа картриджа для формирования изображений, причем упомянутый контроллер используется для работы чипа картриджа в рабочем режиме, основанном на типе устройства и типе картриджа, которые были определены.
МПК / Метки
МПК: G03G 15/00, G03G 21/18
Метки: компонентов, изображений, формирования, универсальных, создания, способ, система
