Система для термического формирования изображений

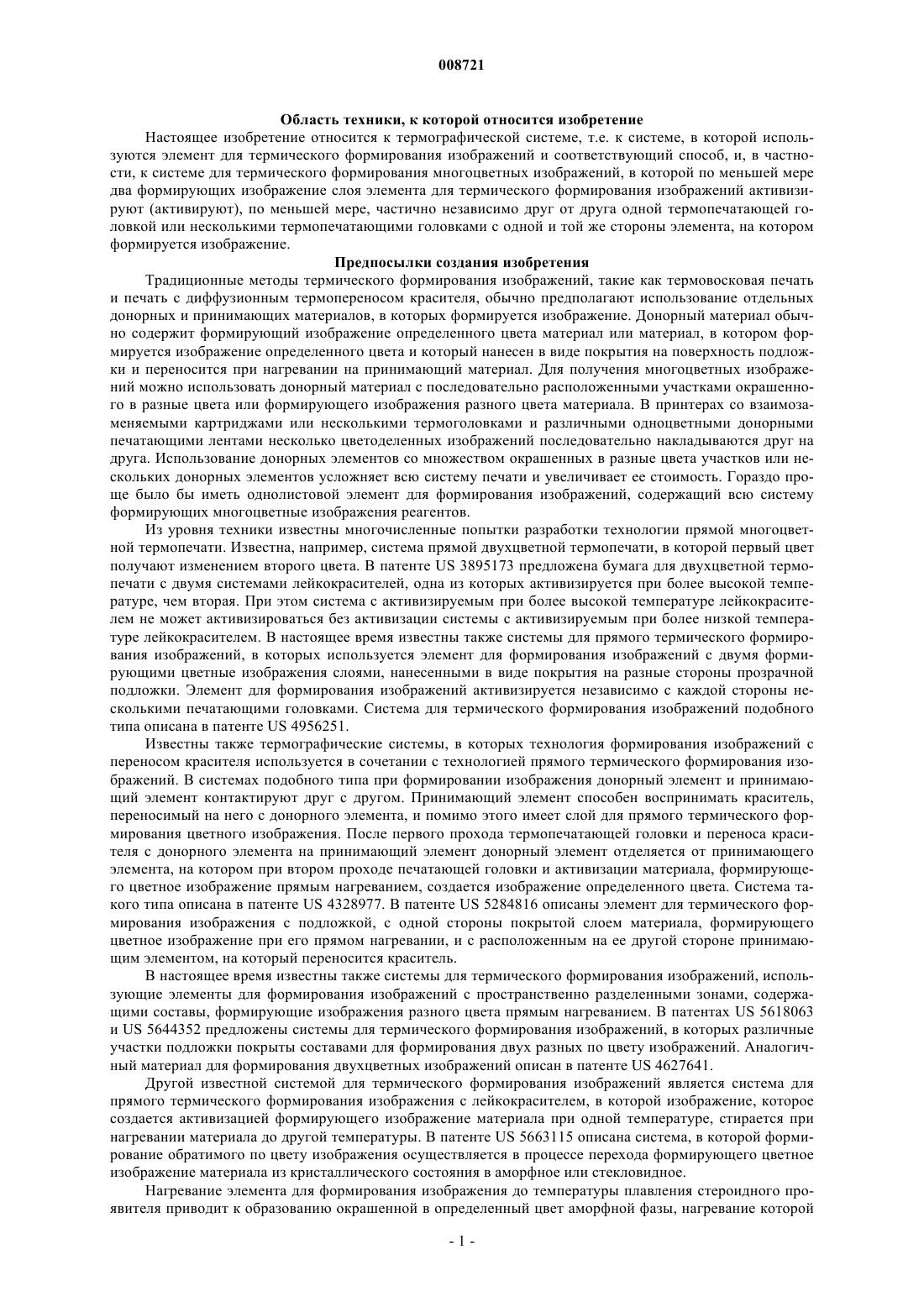

008721 Область техники, к которой относится изобретение Настоящее изобретение относится к термографической системе, т.е. к системе, в которой используются элемент для термического формирования изображений и соответствующий способ, и, в частности, к системе для термического формирования многоцветных изображений, в которой по меньшей мере два формирующих изображение слоя элемента для термического формирования изображений активизируют (активируют), по меньшей мере, частично независимо друг от друга одной термопечатающей головкой или несколькими термопечатающими головками с одной и той же стороны элемента, на котором формируется изображение. Предпосылки создания изобретения Традиционные методы термического формирования изображений, такие как термовосковая печать и печать с диффузионным термопереносом красителя, обычно предполагают использование отдельных донорных и принимающих материалов, в которых формируется изображение. Донорный материал обычно содержит формирующий изображение определенного цвета материал или материал, в котором формируется изображение определенного цвета и который нанесен в виде покрытия на поверхность подложки и переносится при нагревании на принимающий материал. Для получения многоцветных изображений можно использовать донорный материал с последовательно расположенными участками окрашенного в разные цвета или формирующего изображения разного цвета материала. В принтерах со взаимозаменяемыми картриджами или несколькими термоголовками и различными одноцветными донорными печатающими лентами несколько цветоделенных изображений последовательно накладываются друг на друга. Использование донорных элементов со множеством окрашенных в разные цвета участков или нескольких донорных элементов усложняет всю систему печати и увеличивает ее стоимость. Гораздо проще было бы иметь однолистовой элемент для формирования изображений, содержащий всю систему формирующих многоцветные изображения реагентов. Из уровня техники известны многочисленные попытки разработки технологии прямой многоцветной термопечати. Известна, например, система прямой двухцветной термопечати, в которой первый цвет получают изменением второго цвета. В патенте US 3895173 предложена бумага для двухцветной термопечати с двумя системами лейкокрасителей, одна из которых активизируется при более высокой температуре, чем вторая. При этом система с активизируемым при более высокой температуре лейкокрасителем не может активизироваться без активизации системы с активизируемым при более низкой температуре лейкокрасителем. В настоящее время известны также системы для прямого термического формирования изображений, в которых используется элемент для формирования изображений с двумя формирующими цветные изображения слоями, нанесенными в виде покрытия на разные стороны прозрачной подложки. Элемент для формирования изображений активизируется независимо с каждой стороны несколькими печатающими головками. Система для термического формирования изображений подобного типа описана в патенте US 4956251. Известны также термографические системы, в которых технология формирования изображений с переносом красителя используется в сочетании с технологией прямого термического формирования изображений. В системах подобного типа при формировании изображения донорный элемент и принимающий элемент контактируют друг с другом. Принимающий элемент способен воспринимать краситель,переносимый на него с донорного элемента, и помимо этого имеет слой для прямого термического формирования цветного изображения. После первого прохода термопечатающей головки и переноса красителя с донорного элемента на принимающий элемент донорный элемент отделяется от принимающего элемента, на котором при втором проходе печатающей головки и активизации материала, формирующего цветное изображение прямым нагреванием, создается изображение определенного цвета. Система такого типа описана в патенте US 4328977. В патенте US 5284816 описаны элемент для термического формирования изображения с подложкой, с одной стороны покрытой слоем материала, формирующего цветное изображение при его прямом нагревании, и с расположенным на ее другой стороне принимающим элементом, на который переносится краситель. В настоящее время известны также системы для термического формирования изображений, использующие элементы для формирования изображений с пространственно разделенными зонами, содержащими составы, формирующие изображения разного цвета прямым нагреванием. В патентах US 5618063 и US 5644352 предложены системы для термического формирования изображений, в которых различные участки подложки покрыты составами для формирования двух разных по цвету изображений. Аналогичный материал для формирования двухцветных изображений описан в патенте US 4627641. Другой известной системой для термического формирования изображений является система для прямого термического формирования изображения с лейкокрасителем, в которой изображение, которое создается активизацией формирующего изображение материала при одной температуре, стирается при нагревании материала до другой температуры. В патенте US 5663115 описана система, в которой формирование обратимого по цвету изображения осуществляется в процессе перехода формирующего цветное изображение материала из кристаллического состояния в аморфное или стекловидное. Нагревание элемента для формирования изображения до температуры плавления стероидного проявителя приводит к образованию окрашенной в определенный цвет аморфной фазы, нагревание которой-1 008721 до температуры, меньшей температуры плавления кристаллической фазы материала, сопровождается перекристаллизацией проявителя и стиранием изображения. Известна также термографическая система с одним обесцвечиваемым лейкокрасителем, содержащим формирующий цветное изображение слой, и другим лейкокрасителем, содержащим слой материала,способного формировать изображение другого цвета. Первый формирующий цветное изображение слой приобретает определенный цвет при сравнительно низкой температуре, а второй слой - при сравнительно высокой температуре, при которой происходит обесцвечивание первого слоя. В таких системах один или другой формирующий цветное изображение слой активизируется в отдельной точке. В патенте US 4020232 описана система, в которой изображение одного цвета формируется при взаимодействии лейкокрасителя с основанием, а изображение другого цвета - при взаимодействии лейкокрасителя с кислотой,причем цветное изображение, которое формируется при взаимодействии лейкокрасителя с одним реагентом, обесцвечивается при взаимодействии с другим реагентом. Различные варианты системы такого типа описаны в патентах US 4620204, US 5710094, US 5876898 и US 5885926. Известны также системы для прямого термического формирования изображений, в которых имеется несколько активизируемых независимо друг от друга формирующих изображения различных цветов слоев, наиболее чувствительный из которых расположен над другими слоями. После формирования изображения в слое, наиболее удаленном от пленочного основания элемента, этот слой деактивируется воздействием на него света, которому он подвергается до формирования изображений в других, менее чувствительных к свету формирующих изображения различных цветов слоев. Системы такого типа описаны в патентах US 4250511, US 4734704, US 4833488, US 4840933, US 4965166, US 5055373, US 5729274 и US 5916680. Далее в публикации японской заявки S59-194886 (ближайший аналог настоящего изобретения) описан способ двухцветной записи на термочувствительный носитель с использованием носителя записи,имеющего высокотемпературный записывающий (формирующий изображение) слой, расположенный на подложке выше низкотемпературного записывающего слоя. Окрашивание высокотемпературного записывающего слоя достигается нагреванием его до определенной температуры и в течение времени, недостаточного для достижения низкотемпературным записывающим слоем температуры, при которой он становится, по существу, окрашенным. Низкотемпературный записывающий слой нагревают до определенной температуры и в течение времени, достаточного для его окрашивания, тогда как высокотемпературный записывающий слой при этом практически не окрашивается. Такой способ имеет невысокую скорость формирования изображения и неэффективное, с точки зрения затрат, управление головкой. Необходимость создания новых систем для термического формирования изображений (термографических систем), которые удовлетворяли бы новым, предъявляемым к ним в настоящее время требованиям и позволяли бы частично или полностью устранить недостатки известных систем, требует создания системы для термического формирования многоцветных изображений, в которой по меньшей мере два различных слоя формирующего изображения материала элемента для формирования изображения активизируются, по меньшей мере, частично независимо друг от друга с одной и той же стороны элемента одной термопечатающей головкой или несколькими термопечатающими головками таким образом, что каждый цвет можно напечатать отдельно или в определенной пропорции с другим цветом или другими цветами. Краткое изложение сущности изобретения В основу настоящего изобретения была положена задача устранения указанных недостатков предшествующего уровня техники и разработки системы для термического формирования многоцветных изображений (в частности, соответствующих способа и элемента), в которой по меньшей мере два различных формирующих изображение слоя элемента, на котором формируется изображение, активизируют (активируют), по меньшей мере, частично независимо друг от друга термопечатающей головкой с одной и той же стороны элемента, на котором формируется изображение. Другая задача настоящего изобретения состояла в разработке системы для термического формирования многоцветных изображений, в которой каждый цвет можно напечатать отдельно или в определенной пропорции с другим цветом или другими цветами. Еще одна задача настоящего изобретения состояла в разработке системы для термического формирования многоцветных изображений, в которой по меньшей мере два различных формирующих изображение слоя элемента для формирования изображений активируются, по меньшей мере, частично независимо друг от друга регулированием температуры нагревания каждого слоя и времени, в течение которого он остается нагретым до этой температуры. Еще одна задача настоящего изобретения состояла в разработке системы для термического формирования многоцветных изображений, в которой по меньшей мере два различных формирующих изображение слоя элемента для формирования изображений активируются, по меньшей мере, частично независимо друг от друга при одном проходе термопечатающей головки. Задача настоящего изобретения состояла также в разработке системы для термического формирования многоцветных изображений, позволяющей в определенных случаях получать изображения с адекватным цветоделением.-2 008721 Задача настоящего изобретения состояла далее в разработке новых элементов для термического формирования изображений. Эти и другие задачи настоящего изобретения решаются с достижением соответствующих преимуществ с помощью предлагаемого в нем способа термического формирования многоцветных изображений на элементе для формирования изображений, содержащем подложку с расположенными на ней по меньшей мере двумя разными формирующими изображение слоями. В предлагаемом способе: а) активируют, по меньшей мере, частично независимо первый формирующий изображение слой,воздействуя на него с одной стороны элемента для формирования изображений термопечатающей головкой, которая формирует изображение в первом слое элемента за счет контролируемого изменения температуры термопечатающей головки и интервала времени, в течение которого первый формирующий изображение слой нагревается тепловой энергией, отдаваемой термопечатающей головкой,б) активируют, по меньшей мере, частично независимо второй формирующий изображение слой,воздействуя на него с той же самой стороны элемента для формирования изображений указанной термопечатающей головкой, которая формирует изображение во втором слое элемента за счет контролируемого изменения температуры термопечатающей головки и интервала времени, в течение которого второй формирующий изображение слой нагревается тепловой энергией, отдаваемой термопечатающей головкой, при этом температура термопечатающей головки на этапе (б) выше температуры термопечатающей головки на этапе (а), интервал времени на этапе (б) короче интервала времени на этапе (а), а этапы (а) и(б) выполняют за один проход термопечатающей головки. В предлагаемом способе по сравнению с ближайшим аналогом достигается повышение скорости формирования изображения, т.е. скорости печати, а также обеспечение возможности менее затратного управления головкой при постоянном напряжении на общей шине. В изобретении также предлагается элемент для термического формирования изображений, содержащий последовательно расположенные первый формирующий изображение слой, первый обеспечивающий задержку времени слой, слой фиксатора, второй обеспечивающий задержку времени слой и второй формирующий изображение слой. В другом варианте осуществления изобретения предлагается элемент для термического формирования изображений, содержащий последовательно расположенные первый слой обесцвечивающего материала, первый формирующий изображение слой, первый обеспечивающий задержку времени слой,слой фиксатора, второй обеспечивающий задержку времени слой, второй формирующий изображение слой и второй слой обесцвечивающего материала. Преимущество предлагаемого в изобретении способа, в частности, основано, по меньшей мере, на частично независимой активации нескольких формирующих изображение слоев элемента для термического формирования изображений с использованием двух регулируемых параметров печати, а именно температуры и времени. Для получения необходимых результатов в каждом конкретном случае регулирование этих параметров в предлагаемой в изобретении системе осуществляется выбором температуры термопечатающей головки и продолжительности воздействия тепловой энергией на каждый формирующий изображение слой. Каждый слой элемента, на котором получают многоцветное изображение, можно напечатать отдельно или в определенной пропорции с формирующим изображение другого цвета слоем или слоями. Для этого, как об этом более подробно сказано ниже, все пространство возможного изменения температуры и времени разделено в предлагаемой в изобретении системе на отдельные области, соответствующие разным цветам, формирующим в совокупности цвет полученного отпечатка. Формирование необходимого изображения на предназначенном для термического формирования изображений элементе осуществляется путем изменения его цвета. При изменении цвета бесцветный элемент для формирования изображений может приобрести определенный цвет или наоборот из окрашенного в определенный цвет превратиться в бесцветный или изменить свой цвет с одного на другой. Под "формирующим изображение слоем" (или "слоем, в котором формируется изображение", либо"предназначенным для формирования изображения того или иного цвета слоем") в описании и в формуле изобретения подразумевается любой слой, меняющий свой цвет описанным выше образом. В том случае, когда при изменении цвета бесцветное изображение приобретает определенный цвет, уровень оптической плотности (т.е. различные "уровни яркости") цвета можно изменить варьированием количества краски в каждом пикселе изображения от минимальной плотности Dmin, соответствующей бесцветному изображению, до максимальной плотности Dmax, соответствующей изображению с максимальным количеством краски. В том случае, когда при изменении цвета цветное изображение становится бесцветным, уровень яркости можно изменить уменьшением количества краски в определенном пикселе отDmax до Dmin, при котором в идеальном случае изображение становится, по существу, бесцветным. В этом случае формирование изображения происходит путем преобразования состояния определенного пикселя из окрашенного в менее окрашенное, но не обязательно бесцветное. Существуют различные методы, которые позволяют в предлагаемом в изобретении способе получить положительные результаты путем изменении времени воздействия и температуры формирующих изображение слоев. К таким методам относятся термодиффузия с использованием скрытых слоев, химическая диффузия или растворение с использованием слоев, обеспечивающих выдержку времени, плавле-3 008721 ние промежуточных слоев и использование порогов химических реакций. Каждый из этих методов можно использовать по отдельности или в сочетании с другими методами для изменения состояния тех участков предназначенного для формирования изображения элемента, которые должны быть окрашены в соответствующий цвет. Краткое описание чертежей Другие задачи, преимущества и отличительные особенности изобретения более подробно рассмотрены ниже на примере предпочтительных вариантов его осуществления со ссылкой на прилагаемые чертежи, на которых показано на фиг. 1 - графическое представление цветов изображения, которое можно напечатать с помощью существующей в настоящее время системы прямой двухцветной термографической печати,на фиг. 2 - графическое представление цветов изображения, которое можно напечатать с использованием предлагаемой в изобретении системы прямой двухцветной термографической печати,на фиг. 3 - график, иллюстрирующий процесс независимого формирования окрашенных в определенный цвет точек изображения по известной технологии термографической печати,на фиг. 4 - графическое представление цветов изображения, которое можно напечатать с использованием известной из уровня техники системы прямой трехцветной термографической печати и с использованием в изобретении системы прямой трехцветной термографической печати,на фиг. 5 - температурно-временная диаграмма, иллюстрирующая один из вариантов возможного осуществления изобретения,на фиг. 6 - температурно-временная диаграмма, иллюстрирующая еще один вариант возможного осуществления изобретения, который является модификацией варианта, показанного на фиг. 5,на фиг. 7 - температурно-временная диаграмма, иллюстрирующая вариант выполнения предлагаемой в изобретении системы для формирования трехцветных изображений,на фиг. 8 - схематичное изображение в поперечном сечении элемента, на котором с термической задержкой формируется двухцветное изображение,на фиг. 9 - схематичное изображение в поперечном сечении элемента, на котором с термической задержкой формируется трехцветное изображение,на фиг. 10 - схематичное изображение в поперечном сечении выполненного по другому варианту предлагаемого в изобретении элемента, на котором с термической задержкой формируется трехцветное изображение,на фиг. 11 - схематичное изображение в виде сбоку термографического печатающего устройства,предназначенного для печати цветных изображений предлагаемым в изобретении способом,на фиг. 12 - графическое представление способа подачи напряжения на обычную термопечатающую головку при получении изображений известным способом термического формирования изображений,на фиг. 13 - графическое представление способа подачи напряжения на обычную термопечатающую головку при получении изображений с использованием предлагаемой в изобретении системы для термического формирования изображений,на фиг. 14 - графическое представление другого способа подачи напряжения на обычную термопечатающую головку при получении изображений с использованием предлагаемой в изобретении системы для термического формирования изображений,на фиг. 15 - график зависимости времени проявления двух красителей от их температуры,на фиг. 16 - схематичное изображение в поперечном сечении предлагаемого в изобретении элемента, на котором химической диффузией и растворением формируются многоцветные изображения,на фиг. 17 - схематичное изображение в поперечном сечении фрагмента предлагаемого в изобретении элемента, на котором многоцветные изображения формируются негативным способом, и на фиг. 18 - схематичное изображение в поперечном сечении фрагмента предлагаемого в изобретении элемента, на котором химической диффузией и растворением формируются трехцветные изображения. Предпочтительные варианты осуществления изобретения Как уже было отмечено выше, в предлагаемой в настоящем изобретении системе для термического формирования многоцветных изображений два или несколько формирующих изображение слоев элемента, на котором при нагревании формируется многоцветное изображение, активизируются, по меньшей мере, частично независимо друг от друг с одной и той же стороны элемента, что позволяет напечатать изображение каждого цвета отдельно и в определенной пропорции с изображениями другого цвета путем соответствующего выбора двух регулируемых параметров, а именно температуры и времени. Все температурно-временное пространство процесса печати изображений разделено на отдельные области, соответствующие различным цветам, которые в соответствующем сочетании должны при необходимости присутствовать в формируемом изображении. Для более наглядного пояснения концепции независимого контроля цвета в предлагаемой в изобретении системе прямой многоцветной термографической печати, сначала целесообразно рассмотреть известную систему термического формирования изображений с элементом для термического формирования изображений, имеющим два формирующих цветные изображения слоя, которыми покрыта белая-4 008721 отражающая подложка. Для упрощения в последующем описании предполагается, что в одном из слоев формируется изображение голубого цвета, а в другом слое формируется изображение пурпурного цвета,при этом слой, в котором формируется изображение голубого цвета, имеет более высокую пороговую температуру, чем слой, в котором формируется изображение пурпурного цвета. При фиксированной длительности термического импульса, воздействующего на отдельную точку или отдельный участок поверхности элемента, на котором формируется изображение, цвет изображения в этой точке или на этом участке будет зависеть от амплитуды импульса. Увеличение амплитуды импульса сопровождается повышением пиковой температуры формирующих изображение слоев в месте приложения термического импульса. Сначала, когда температура становится выше пороговой температуры пурпурного цвета, белый цвет изображения постепенно меняется на все более пурпурный, а затем при температуре, превышающей пороговую температуру голубого цвета, изображение постепенно приобретает голубую окраску и в конечном счете содержит пурпурный и голубой цвета. Такое постепенное изменение цвета изображения можно представить в виде показанной на фиг. 1 двухмерной цветовой диаграммы. Изменение цвета изображения происходит по криволинейной зависимости, и его цвет сначала, когда температура в пурпурном слое становится выше пороговой, меняется в сторону пурпурного цвета, а затем по достижении пороговой температуры в голубом слое меняется в сторону голубого цвета. Каждая точка на кривой изменения цвета связана с амплитудой термического импульса, а каждой амплитуде термического импульса соответствует определенное сочетание пурпурного и голубого цветов. Аналогичным образом изменение цвета происходит и при постоянной амплитуде термического импульса за счет изменения его длительности в том случае, когда тепловая мощность в конечном итоге становится достаточной для того, чтобы температура обоих слоев красителя стала выше их пороговой температуры. В этом случае при появлении импульса температура двух слоев красителя начинает постепенно возрастать. По мере увеличения длительности импульса сначала пороговой величины достигает температура слоя, в котором формируется изображение пурпурного цвета, а затем - температура слоя, в котором формируется изображение голубого цвета. Каждой длительности импульса соответствует определенный,четко различимый цвет, который меняется от белого до пурпурного и голубого по криволинейной зависимости. Криволинейный характер изменения цвета в цветовом пространстве существенно ограничивает возможности для воспроизведения цветов в известных системах для термического формирования изображений, использующих для формирования цветного изображения модуляцию либо амплитуды, либо длительности термического импульса. В настоящем изобретении, в котором активизация разных слоев элемента, на котором при нагревании формируется многоцветное изображение, происходит, по меньшей мере, частично независимо друг от друга, предлагается способ термического формирования изображений, возможность воспроизведения цвета которых не ограничена одной кривой изменения цвета в цветовом пространстве, а определяется выбором соответствующей области, расположенной по ту или иную сторону от этой кривой в пределах показанной на фиг. 2 заштрихованной области. Выше применительно к активизации формирующих изображение слоев было использовано выражение "частично независимо". Степень или уровень независимости активизации формирующих изображение слоев характеризует определенное качество изображения, которое обычно называют "цветоделением". Как уже было отмечено выше, задачей настоящего изобретения является получение самых разнообразных изображений с адекватным цветоделением, которые можно сформировать предлагаемым в изобретении термографическим способом. Так, например, при термографической печати фотографий цветоделение полученного изображения должно быть сравнимо с цветоделением, которое может быть получено обычными методами печати фотографий с определенной экспозицией и проявлением. В зависимости от продолжительности печати, мощности принтера и ряда других факторов предлагаемый в изобретении способ позволяет получить разную степень независимости активизации формирующих изображение слоев. Термин "независимая активизация" следует использовать в тех случаях, когда печать одного формирующего цветное изображение слоя сопровождается появлением изображения другого цвета очень небольшой и, как правило, невидимой оптической плотности (плотность 0,05) в другом или в других формирующих цветные изображения слоях. Аналогичным образом выражение "по существу независимая" цветная печать следует использовать в тех случаях, когда случайное или непреднамеренное окрашивание другого или других формирующих цветные изображения слоев сопровождается появлением видимого изображения, плотность которого соответствует по уровню плотности промежуточного цвета в многоцветной фотографии (плотность 0,2). В некоторых случаях такое наложение цветов считается с точки зрения качества фотографии желательным. Термин "частично независимая" активизация формирующих изображение слоев используется в тех случаях, когда печать изображения с максимальной плотностью в активизируемом слое сопровождается окрашиванием другого или других формирующих изображение слоев и появлением изображения с плотностью, превышающей 0,2, но меньшей 1,0. Выражение "по меньшей мере, частично независимая активизация" относится ко всем описанным выше уровням независимости. Принципиальное отличие предлагаемой в изобретении системы термического формирования изображений от известных в настоящее время систем заключается в разнице полученных изображений. В-5 008721 том случае, когда два формирующих изображение слоя не активизируются независимо друг от друга,один из этих слоев или оба слоя нельзя напечатать без существенного загрязнения цвета полученного в этом слое изображения цветом изображения, которое одновременно формируется в другом слое. В качестве примера можно рассмотреть однолистовой элемент, предназначенный для формирования двухцветных изображений цвета 1 и цвета 2 с пороговой температурой окрашивания, равной соответственно T1 и Т 2, где T1T2. Ниже рассмотрен процесс формирования изображения в виде точки одного цвета с использованием нагревательного элемента, который нагревает верхнюю сторону элемента, на котором при нагревании формируется изображение. Обычно в центре нагреваемого участка существует точка с максимально высокой температурой Тmax. По мере удаления от этой точки температура Т становится ниже и быстро падает до температуры, существенно меньшей температуры T1 или Т 2, как это схематично показано на фиг. 3 а. Точку "чистого" цвета 2 можно напечатать только в том месте, где температура Т больше температуры Т 2, но меньше температуры T1 (см. фиг. 3 б). Если Тmax превышает Т 1, то напечатанная точка в центре будет загрязнена цветом 1, наличие которого исключает возможность дальнейшего независимого формирования цветного изображения. Очевидно, что для возможности напечатать точку цвета 1 необходимо, чтобы температура Тmax была больше температуры Т 1, однако, поскольку T1T2, одновременно с точкой цвета 1 будет напечатана и точка цвета 2 (см. фиг. 3 в). Иными словами, напечатать точку только цветом 1 невозможно. Для решения этой проблемы было предложено при печати точки цвета 1 обесцвечивать цвет 2. При обесцвечивании в том месте, где во время нагрева температура Т становится больше температуры Т 1, будет виден только цвет 1. Такой подход, однако, принципиально отличается от способа с независимой активизацией слоев формирующего цветное изображение материала по двум причинам. Во-первых, при таком подходе не удается произвольным образом получить смесь цвета 1 и цвета 2. Во-вторых, вокруг каждой точки цвета 1 при этом остается круглый участок с необесцвеченным цветом 2 (см. фиг. 3 г). В соответствии с настоящим изобретением независимая активизация обоих слоев, в которых формируются изображения разного цвета, в рассмотренном выше примере осуществляется за счет введения временного подхода, при котором активизация слоя второго красителя происходит по истечении некоторого времени, т.е. с задержкой, после активизации первого слоя красителя. При такой задержке времени можно сформировать изображение, окрашенное в первый цвет, без обесцвечивания второго слоя красителя, причем если пороговая температура окрашивания второго слоя красителя меньше пороговой температуры окрашивания первого слоя, то в дальнейшем, не переходя за пороговую температуру первого слоя, на изображение первого цвета можно наложить изображение второго цвета. В одном из вариантов осуществления изобретения предлагаемый в нем способ обеспечивает возможность полностью независимого формирования изображения голубого или пурпурного цвета. В этом варианте одна комбинация температуры и времени позволяет выбрать любую плотность пурпурного цвета на оси белый-пурпурный и получить изображение без видимого присутствия голубого цвета. При другой комбинации температуры и времени можно выбрать любую плотность голубого цвета на оси белыйголубой и получить изображение без видимого присутствия пурпурного цвета. Совмещение двух комбинаций температуры и времени позволяет выбрать любую смесь голубого и пурпурного цветов в пределах показанной на фиг. 2 ограниченной области и обеспечивает возможность независимого регулирования в изображении голубого и пурпурного цветов. В другом варианте осуществления изобретения формирующие изображение слои активизируются не абсолютно независимо друг от друга, а, по существу, или только частично независимо. Степень взаимного влияния цветов в системе термического формирования многоцветных изображений зависит от целого ряда факторов, к которым относятся свойства материала, скорость печати, потребляемая энергия,стоимость материалов и некоторые другие параметры системы. Предлагаемый в изобретении независимый или, по существу, независимый выбор цвета изображения, который желательно использовать при получении изображений, качество которых не отличается от качества напечатанных фотографий, не обязательно использовать при печати всех изображений, например при изготовлении этикеток для различной продукции или многоцветных купонов, которые по качеству изображения и в целях экономии можно печатать с более высокой скоростью и с меньшими затратами. В тех вариантах осуществления изобретения, в которых отдельные слои формирующего изображение материала элемента, на котором получают многоцветные изображения, активизируют не абсолютно,а скорее по существу или частично независимо друг от друга и в которых в напечатанном изображении голубого цвета может присутствовать контролируемое количество пурпурного цвета (или наоборот),нельзя напечатать изображение либо абсолютно чистого пурпурного цвета, либо абсолютно чистого голубого цвета. Фактически рядом с каждой осью цветовой системы координат всегда находится область непечатаемых цветов, а цвета, которые можно напечатать, находятся в более ограниченной области, схематично показанной на фиг. 2 в заштрихованном виде. Однако и в этих вариантах осуществления изобретения предлагаемая в нем система термического формирования цветных изображений несмотря на меньшую по сравнению с вариантами с абсолютно независимой активизацией слоев, формирующих цветные изображения, цветовую гамму доступных для воспроизведения цветов значительно превосходит по возможности выбора цветов все известные в настоящее время системы.-6 008721 Приведенные выше соображения в полной мере относятся и к предлагаемым в изобретении вариантам выполнения системы, предназначенной для термического формирования трехцветных изображений. Для этих вариантов цветовая область представляет собой определенную область в трехмерном пространстве, которую обычно называют "цветовым кубом", показанным на фиг. 4. При постоянной длительности термических импульсов, воздействующих на известную среду для многоцветной прямой термографической печати, все возможные для воспроизведения цвета лежат на проходящей внутри куба кривой, показанной на фиг. 4 в виде изображенной пунктирной линией стрелки. Эта линия проходит от одного цвета,обычно белого, к другому цвету, обычно черному, через ограниченное множество различных цветов. Для сравнения, в одном из вариантов осуществления настоящего изобретения предлагается система, которая позволяет напечатать изображение любого цвета внутри всего трехмерного цветового куба. Предлагаемая в другом варианте осуществления изобретения система, в которой формирующие цветные изображения слои активизируются по существу или частично независимо друг от друга, позволяет сформировать изображение, цвет которого соответствует любой точке заштрихованного на фиг. 4 пространства, и поэтому обладает большей гибкостью в выборе цвета изображения, чем существующие в настоящее время системы прямой термографической печати. Влияние, которое температура формирующего цветное изображение слоя предлагаемого в изобретении элемента для термического формирования изображений и длительность термического импульса оказывают на качество изображения, поясняется со ссылкой на фиг. 5, на которой показана температурно-временная диаграмма для одного из вариантов выполнения предлагаемой в изобретении системы для термического формирования цветных изображений. В качестве примера рассмотрен элемент для термического формирования изображений, содержащий слой С материала, в котором под действием высокой температуры в течение короткого промежутка времени формируется видимое изображение голубого цвета, и слой А материала, в котором под действием более низкой температуры в течение большего промежутка времени формируется видимое изображение пурпурного цвета. Для выбора соотношения каждого из этих цветов в формируемом изображении можно использовать различные комбинации коротких и длинных по длительности термических импульсов, нагревающих соответствующие слои материала элемента, на котором формируется изображение, до разных температур. Наличие в предлагаемой в изобретении системе для термического формирования изображений двух или нескольких слоев формирующего цветное изображение материала при двух регулируемых параметрах режима нагрева и возможность, по меньшей мере, по существу абсолютно независимого регулирования практически любого цвета требуют, по существу, однозначного температурно-временного режима активизации каждого слоя формирующего изображение определенного цвета материала. Некоторые другие особенности предлагаемой в изобретении системы для термического формирования многоцветных изображений рассмотрены ниже на примере показанной на фиг. 6 температурновременной диаграммы для двухцветной системы лейкокрасителей. Так, например, изображение одного цвета в этой системе формируется лейкокрасителем, который в результате термодиффузии входит во взаимодействие с кислотным проявителем. В такой системе в отличие от системы, показанной на фиг. 5,нельзя получить изображение определенного цвета на строго ограниченном участке формирующего изображение элемента. Фактически формирование изображения на элементе, показанном на фиг. 5, при определенном выборе температуры и длительности нагрева его отдельных слоев происходит в условиях изменения температуры и времени нагрева в достаточно широких пределах. В элементе для формирования изображений, который в качестве примера показан на фиг. 6, участки А и С температурно-временной диаграммы можно использовать для печати изображений пурпурного и голубого цветов. При этом, однако, следует учитывать, что сочетание температуры и длительности нагрева, например, на участках В и Е,должно сопровождаться диффузией пурпурного лейкокрасителя в проявитель. Кроме того, на участках D и Е температурно-временной диаграммы при соответствующем сочетании температуры и длительности нагрева можно напечатать изображение голубого цвета. Таким образом, по существу для абсолютно независимой активизации материалов, формирующих изображения голубого и пурпурного цвета предлагаемым в изобретении способом, участок А температурно-временной диаграммы, соответствующий печати изображения пурпурного цвета, предпочтительно не должен перекрывать участки С, D или Е или другие участки, которые соответствуют формированию изображения голубого цвета. И наоборот, участок С, соответствующий формированию изображения голубого цвета, предпочтительно не должен перекрывать участки А, В и Е или другие участки, которые соответствуют формированию изображения пурпурного цвета. Обычно это означает, что в рассматриваемой диффузионной системе с лейкокрасителями отдельные участки температурно-временной диаграммы при цветной печати должны быть расположены на наклонной линии в направлении убывания длительности и возрастания температуры нагрева. Необходимо отметить, что фактически эти участки могут иметь и не прямоугольную, как в показанном на чертеже варианте, форму, а иную форму, которая зависит от физического процесса, в результате которого происходит окрашивание соответствующего слоя, или могут быть расположены с некоторым ограниченным перекрытием, которое зависит в каждом конкретном случае от цветоделения изображения. Возможные комбинации времени и температуры нагрева слоев, формирующих в процессе печати изображения пурпурного, голубого и желтого цветов в предлагаемой в изобретении предназначенной для-7 008721 формирования трехцветных изображений системе с контролируемой диффузией лейкокрасителей, показаны на фиг. 7. В предпочтительных вариантах осуществления изобретения температура нагрева формирующих цветное изображение слоев обычно лежит в интервале от 50 до 450 С. Длительность термического импульса или продолжительность нагрева формирующих цветное изображение слоев элемента, на котором формируется цветное изображение, предпочтительно составляет от 0,01 до 100 мс. Как уже было отмечено выше, для формирования изображений на предлагаемом в изобретении элементе можно использовать различные технологии формирования изображений, в том числе термодиффузию с использованием скрытых слоев, химическую диффузию или растворение в сочетании со слоями, обеспечивающими выдержку времени, плавление промежуточных слоев и использование порогов химических реакций. На фиг. 8 в поперечном сечении показан элемент, который предназначен для термического формирования многоцветных изображений и на котором участки изображения соответствующего цвета формируются путем задержки времени нагрева определенного слоя. Изображение на элементе 10 формируется предлагаемым в изобретении способом за счет диффузии тепла при разном времени нагрева его отдельных слоев. Элемент 10, на котором формируется цветное изображение, имеет подложку 12, покрытую слоями 14 и 16 для формирования изображений голубого и пурпурного цвета, которые разделены промежуточным слоем 18. Необходимо отметить, что в различных вариантах осуществления изобретения слои, в которых формируются изображения, сами могут состоять из двух или нескольких отдельных слоев. Так, например, при использовании для формирования изображения лейкокрасителя и соответствующего проявителя лейкокраситель и проявитель можно расположить в отдельных слоях. При нагревании элемента 10, на котором формируется изображение, термопечатающей головкой,расположенной над формирующим изображение голубого цвета слоем 14 проникающее в элемент тепло будет нагревать и слой 16, в котором формируется изображение пурпурного цвета. Слой 14, в котором формируется изображение голубого цвета, будет нагреваться термопечатающей головкой до температуры, превышающей его пороговую температуру, почти мгновенно и значительно раньше достижения пороговой величины температуры в слое 16 для формирования изображения пурпурного цвета. Если оба слоя, в которых формируется изображение, будут иметь одну и ту же пороговую температуру, равную,например, 120 С, а печатающая головка нагреет поверхность элемента 10 до температуры, существенно превышающей 120 С, то в формирующем изображение голубого цвета слое 14 сразу же появится изображение голубого цвета, тогда как в слое 16, формирующем изображение пурпурного цвета, изображение начнет появляться с определенной задержкой времени, которая будет зависеть от толщины промежуточного слоя 18. При этом химическая природа активизации каждого слоя не имеет принципиального значения. Для печати многоцветных изображений предлагаемым в изобретении способом каждый формирующий изображение слой должен активизироваться при разной температуре, равной, например, Т 5 для слоя 14, в котором формируется изображение голубого цвета, и Т 6 для "скрытого" слоя 16, в котором формируется изображение пурпурного цвета. Добиться этого можно, например, при разной температуре плавления этих слоев или включением в их состав разных термических растворителей, которые плавятся и разжижают формирующие изображение материалы при разных температурах. При этом температура Т 5 должна быть выше температуры Т 6. При температуре формирующего изображение элемента, меньшей Т 6, изображение на нем не будет появляться в течение любого времени. Поэтому поставлять и хранить формирующие изображение элементы нужно при температуре, меньшей Т 6. При нагревании формирующего изображение элемента термопечатающей головкой, воздействующей на слой 14, до температуры, которая меньше Т 5, но больше Т 6,при которой происходит активизация слоя 16, формирующий изображение голубого цвета слой 14 останется бесцветным, а в формирующем изображение пурпурного цвета слое 16 постепенно с определенной задержкой по времени, которая зависит от толщины промежуточного слоя 18, появится изображение пурпурного цвета определенной оптической плотности. При нагревании формирующего изображение элемента термопечатающей головкой, воздействующей на слой 14, до температуры, которая больше Т 5, в формирующем изображение голубого цвета слое 14 сразу жепоявится изображение голубого цвета определенной оптической плотности, а изображение пурпурного цвета в формирующем изображение пурпурного цвета слое 16 появится с определенной временной задержкой. Иными словами, при нагревании формирующего изображение элемента до некоторой промежуточной температуры в течение длительного периода времени в нем можно сформировать изображение пурпурного цвета без всяких признаков голубого цвета, а при его нагревании до высокой температуры в течение короткого промежутка времени на нем можно сформировать изображение только голубого цвета без всяких признаков пурпурного цвета. Сочетание сравнительно коротких импульсов высокой температуры с длительным нагреванием до промежуточной температуры позволяет сформировать изображение с определенной пропорцией пурпурного и голубого цветов. Для специалистов в данной области техники очевидно, что описанные выше механизмы формирования изображений на элементе, показанном на фиг. 8, позволяют получить изображение с оптимальной-8 008721 разницей цветов с помощью термопечатающей головки, которая может эффективно отводить тепло с поверхности предназначенного для формирования изображений элемента 10 после его нагревания. При этом тепло предпочтительно отводить сразу же после печати пикселя в формирующем изображение слое 14. Формирующие изображение слои 14 и 16 элемента 10, на котором формируется изображение, могут менять свой цвет несколько раз. Так, например, в зависимости от тепла, под действием которого происходит нагревание формирующего изображение слоя 14, он из бесцветного может стать сначала желтым,а затем красным. Формирующий изображение слой 16 может быть первоначально окрашен в определенный цвет, а затем превращаться в бесцветный или приобретать какой-либо иной цвет. Очевидно, что для изменения цвета можно использовать механизм формирования изображений, подробно описанный в патенте US 3895173. Существуют различные методы, позволяющие к двум формирующим изображение слоям добавить еще один или несколько формирующих изображение слоев, расположенных между показанными на фиг. 8 слоями формирующего изображение материала. Так, например, в третьем слое изображение можно формировать струйной печатью, печатью с использованием термопереноса, электрофотографией или по иной технологии. В частности, элемент 10, на котором формируется изображение, может иметь третий формирующий изображение слой, сформированное в котором цветное изображение можно, как известно,закрепить выдержкой на свету. В этом случае третий формирующий изображение слой должен быть расположен близко к внешней поверхности элемента 10, на котором формируется изображение, и должен печататься до печати изображения в формирующем изображение слое 14 и при более низкой температуре. Закреплять изображение в третьем формирующем изображение слое также следует до печати изображения в формирующем изображение слое 14. Подложку 12 можно изготавливать из любого материала, пригодного для использования при термическом формировании изображений, например из полимерных материалов, и она может быть прозрачной либо отражающей. В качестве материалов для изготовления предлагаемого в изобретении элемента для термического формирования изображений можно использовать различные комбинации материалов, которые при нагревании изменяют свой цвет. Такие материалы могут при нагревании вступать в химическую реакцию или менять свой цвет в результате определенного физического взаимодействия между собой, например в результате плавления или диффузии, или за счет термического ускорения скорости реакции. При этом сама реакция может быть химически обратимой или необратимой. Так, например, бесцветный предшественник красителя может приобретать определенный цвет в результате происходящего при нагреве контакта с соответствующим реагентом. В качестве такого реагента можно использовать кислоту Бренстеда, как это описано в "Imaging Processes and Materials", Neblette'sEighth Edition, под ред. J. Sturge, V. Walworth, A. Stepp, Van Nostrand Reinhold 1989, cc. 274-275, или кислоту Льюиса, как это описано, например, в патенте US 4636819. Соответствующие предшественники красителя, которые можно использовать вместе с кислотными реагентами, описаны, например, в патентеUS 2417897, южно-африканских патентах 68-0017 и 68-00323 и в выложенной заявке на патент Германии 2259409. Другие примеры таких красителей можно найти в работе "Synthesis and Properties of Phthalidetype Color Formers" авторов Ina Fletcher и Rudolf Zink, опубликованной в "Chemistry and Applications ofLeuco Dyes", под ред. Muthyala, изд-во Plenum Press, New York, 1997. Такие красители могут содержать триарилметан, дифенилметан, ксантен, тиазин или спиросоединение, например кристаллический фиолетовый лактон, N-галофениллейкоаурамин, (родамин В)анилинолактам, 3-пиперидино-6-метил-7 анилинофлуоран, бензоиллейкометиленовый синий, 3-метилспиродинафтофуран и др. В качестве кислотного материала можно использовать производное фенола или производное ароматической карбоновой кислоты, например n-трет-бутилфенол, 2,2-бис(n-гидроксифенил)пропан, 1,1-бис(n-гидроксифенил) пентан, n-гиброксибензойную кислоту, 3,5-ди-трет-бутилсалициловую кислоту и др. Такие материалы,используемые для термического формирования изображений, и их различные комбинации хорошо известны, равно как известны и различные методы изготовления термочувствительных элементов, на которых формируют различные изображения и которые описаны, например, в патентах US 3539375, US 4401717 и US 4415633. В качестве реагентов, используемых для получения красителя определенного цвета из его бесцветного предшественника, можно назвать электрофил, как это описано, например, в US 4745046, основание,как это описано, например, в US 4020232, окислитель, как это описано, например, в US 3390994 и US 3647476, восстановитель, как это описано, например, в US 4042392, хелатообразователь, как это описано,например, в US 3293055 для спиропирановых красителей, или ион металла, как это описано, например, в патент US 5196297, в котором тиолактоновые красители образуют комплекс с серебряной солью и приобретают соответствующий цвет. В предлагаемой в настоящем изобретении системе для термического формирования многоцветных изображений можно также использовать обратную реакцию, во время которой под действием соответствующего реагента окрашенный материал становится бесцветным. Известно, например, что под воздействием щелочи протонированные индикаторные красители становятся бесцветными, а имеющие опреде-9 008721 ленный цвет красители при воздействии на них щелочи необратимо теряют свой цвет, как это описано,например, в US 4290951 и US 4290955, или что под воздействием нуклеофильного реагента электрофильные красители обесцвечиваются, как это описано, например, в US 5258274. Реакции описанного выше типа можно также использовать для изменения молекул, окрашенных в один цвет, в молекулы, имеющий другой цвет. Реагенты, используемые в описанных выше целях, можно также изолировать от предшественника красителя и приводить их во взаимодействие с предшественником красителя под действием тепла либо в другом варианте использовать химические предшественники самих химических реагентов. Предшественниками реагентов можно воздействовать на предшественники красителей. Высвобождение реагента из предшественника может происходить под воздействием тепла. Так, например, в патенте US 5401619 описано термическое высвобождение кислоты Бренстеда из молекулы предшественника. Другие примеры высвобождаемых под действием тепла реагентов рассмотрены у G.J. Sabongi, "Chemical Triggering",изд-во Plenum Press, New York, 1987. В предлагаемой в изобретении системе для термического формирования изображений можно использовать два материала, которые при взаимодействии между собой образуют молекулу нового цвета. К таким материалам относятся соли диазония с соответствующими азосоставляющими, как это описано,например, в "Imaging Processes and Materials", cc. 268-270, и в US 6197725, или окисленные фенилендиаминовые соединения с соответствующими азостоставляющими, как это описано, например, в US 2967784, US 2995465, US 2995466, US 3076721 и US 3129101. Другой метод химического изменения цвета основан на мономолекулярных реакциях, которые можно использовать для придания цвета бесцветному предшественнику, изменения цвета окрашенного материала или его обесцвечивания. Скорость таких реакций можно увеличить за счет тепла. Так, например, в US 3488705 описаны образованные с органическими кислотами термически не стабильные соли триарилметановых красителей, которые разлагаются и обесцвечиваются при нагревании. В патенте US 3745009, взамен которого выдан заменяющий патент Re. 29168, и в патенте US 3832212 описаны термочувствительные соединения для термографии, содержащие гетероциклический атом азота, замещенный группой -OR, например карбонатной группой, которые теряют свой цвет при нагревании в результате гомолитического или гетероциклического разрыва азот-кислородной связи и образования RO+-иона илиRO'-радикала и красящего основания или красящего радикала, который может отчасти в дальнейшем служить фрагментом красителя. В патенте US 4380629 описаны стирилоподобные соединения, которым можно обратимо или необратимо придать определенный цвет или обесцветить раскрытием и замыканием цикла при воздействии на них соответствующей энергией. В патенте US 4720449 описана внутримолекулярная реакция ацилирования, в результате которой бесцветная молекула приобретает определенный цвет. В патенте US 4243052 описан пиролиз смешанного карбоната предшественника хинофталона,который можно использовать для образования красителя. В патенте US 4602263 описана термически удаляемая защитная группа, которую можно использовать для активизации красителя или для изменения его цвета. В патенте US 5350870 описана внутримолекулярная реакция ацилирования, которую можно использовать для изменения цвета. Другой пример мономолекулярной "цветообразующей" реакции описан у Masahico Inouye, Kikuo Tsuchiya и Teijiro Kitao, "New Thermo-Responsive Dyes: Coloration by theClaisen Rearrangement and Intramolecular Acid-Base Reaction", Angew. Chem. Int. Ed. Engl. 31, 1992, cc. 204-205. В принципе приобретающий определенную окраску материал необязательно должен быть красителем. Окрашенными материалами могут быть, например, металлы или полимеры. В патенте US 3107174 описан способ термического получения металлического серебра (которое имеет черный цвет) путем восстановления бесцветного бегената серебра соответствующим восстановителем. В патенте US 4242440 описана термоактивируемая система, в которой в качестве хромофора используется полиацетилен. Для получения или изменения цвета можно также использовать физические механизмы. Хорошо известно, например, что фазовые изменения могут приводить к изменению внешнего вида материала. Фазовое изменение может, например, привести к изменению светорассеивающих свойств. Теромоактивируемая диффузия красителя на ограниченном участке, в результате которой происходит изменение укрывистости и кажущейся плотности, описана также у Shoichiro Hoshino, Akira Kato и Yuzo Ando, "ANew Thermographic Process", материалы Симпозиума по нетрадиционным фотографическим системам(Symposium on Unconventional Photographic System), Вашингтон, округ Колумбия, 29 октября 1964 г. Формирующие изображение слои 14 и 16 могут содержать любой описанный выше материал для формирования изображений или любой другой термоактивизируемый краситель, образующий слой толщиной приблизительно от 0,5 до 4 мкм, предпочтительно 2 мкм. В многослойных слоях 14 и 16 каждый отдельный слой обычно имеет толщину приблизительно от 0,1 до 3,0 мкм. Формирующие изображение слои 14 и 16 могут содержать дисперсии твердых материалов, капсулированные жидкости, аморфные или твердые вещества или растворы активных материалов в полимерных связующих либо любые их комбинации. Толщина промежуточного слоя 18 обычно составляет примерно от 5 до 30 мкм, предпочтительно от 14 до 25 мкм. Промежуточный слой 18 может быть выполнен из любого приемлемого материала, вклю- 10008721 чая инертные материалы или материалы, в которых при нагревании происходит фазовое превращение,как это имеет место при наличии в слое термического растворителя. Типичными, пригодными для выполнения промежуточного слоя материалами являются полимерные материалы, в частности поливиниловый спирт. В состав промежуточного слоя 18 может входить один или несколько материалов, и он может быть одно или многослойным. Промежуточный слой 18 можно наносить на один из формирующих изображение слоев из водного раствора соответствующего материала или из раствора соответствующего материала в соответствующем растворителе либо ламинированием в виде соответствующей пленки. Промежуточный слой 18 может быть непрозрачным либо прозрачным. В элементах 10 для формирования изображений с непрозрачным промежуточным слоем использование прозрачной подложки 12 обеспечивает возможность печати изображения термопечатающей головкой с любой внешней стороны элемента. Тем самым создается возможность двухсторонней печати изображений на одном листе одной термопечатающей головкой, нагревающей только одну сторону листа. Предлагаемый в изобретении элемент для термического формирования изображений может также иметь слои термического нижнего покрытия и слои защитного верхнего покрытия, нанесенные на наружную поверхность формирующих изображение слоев. В предпочтительном варианте показанный на фиг. 8 в поперечном сечении элемент, на котором формируются изображения, имеет слой барьерного покрытия и слой защитного верхнего покрытия, нанесенного на формирующий изображение слой 14. В состав барьерного слоя могут входить влаго- и газонепроницаемые материалы. Барьерное и верхнее защитное покрытие вместе могут обеспечить защиту слоев, в которых формируются изображения, от ультрафиолетового излучения. В другом варианте выполнения элемента, на котором формируются изображения и который в поперечном сечении показан на фиг. 8, слой 16, в котором формируются изображения, наносят на тонкую подложку 12, например из полиэтилентерефталата толщиной около 4,5 мкм. После этого на слой 16 наносят промежуточный слой 18 и второй слой 14, в котором формируются изображения. Подложка 12 может быть непрозрачной или прозрачной, а слой, в котором формируются изображения, можно нанести на нее покрытием, ламинированием либо экструзией. В этом варианте осуществления изобретения слои 14 и 16, в которых формируются изображения, можно активизировать одной или несколькими термопечатающими головками через тонкую подложку 12. Ниже рассмотрен показанный на фиг. 9 в поперечном сечении предлагаемый в изобретении элемент для формирования трехцветных изображений с использованием временной задержки для нагревания отдельных слоев, на отдельных участках которых печатаются изображения определенного цвета. Элемент 20 для формирования трехцветных изображений имеет подложку 22, слои 24, 26 и 28, в которых формируются изображения соответственно голубого, пурпурного и желтого цветов, и промежуточные слои 30 и 32. Промежуточный слой 30 предпочтительно должен быть тоньше промежуточного слоя 32, поскольку содержащиеся в обоих слоях материалы обладают одной и той же теплоемкостью и теплопроводностью. Температура активизации слоя 24 больше температуры активизации слоя 26, которая в свою очередь больше температуры активизации слоя 28. В соответствии с предпочтительным вариантом осуществления изобретения элемент, на котором при нагревании формируются изображения и который имеет несколько слоев для формирования изображений, расположенных на одной и той же стороне подложки, в частности показанного на фиг. 9 элемента с тремя формирующими изображение слоями, расположенными на одной и тойже стороне подложки 22,два формирующих изображение слоя можно активизировать одной или несколькими термопечатающими головками с одной внешней стороны элемента, а по меньшей мере один третий формирующий изображение слой можно активизировать отдельной термопечатающей головкой с противоположной стороны подложки. В варианте, показанном на фиг. 9, формирующие изображение слои 24 и 26 активизируются одной или двумя термопечатающими головками, воздействующими на внешнюю поверхность формирующего изображение слоя 24, а формирующий изображение слой 28 активизируется термопечатающей головкой, воздействующей на внешнюю поверхность подложки 22. В этом варианте осуществления изобретения используется сравнительно тонкая подложка 22 толщиной менее приблизительно 20 мкм, предпочтительно толщиной около 5 мкм. В этом варианте элемент для формирования изображений с относительно тонкой подложкой 22 предпочтительно ламинировать другим материалом, например материалом, который используется в качестве подложки для изготовления различного рода этикеток и карточек. Изготовленный таким образом элемент для формирования изображений с разделяющимися при расслоении ламинированной структуры формирующими изображение слоями будет обладать определенными дополнительными, в частности защитными, свойствами. Кроме того, ламинированная структура формирующего изображения элемента позволяет защитить его формирующие изображение слои от ультрафиолетового и инфракрасного излучения. Ламинирование элемента для термического формирования изображений другим материалом или подложкой существенно расширяет область возможного использования таких ламинированных элементов для формирования изображений. Другую подложку ламинированного элемента для формирования изображений можно изготовить из материала с нанесенным на него слоем клейкого связующего. Такие- 11008721 элементы можно использовать для получения изображения на различных материалах, в частности на прозрачных или отражающих клейких или связующих материалах, которыми можно ламинировать прозрачные или отражающие несущие материалы и использовать после формирования изображений в качестве прозрачных или отражающих изделий. На фиг. 10 в поперечном сечении показан предлагаемый в изобретении элемент для термического формирования многоцветных изображений, у которого два формирующих изображение слоя расположены на одной стороне подложки, а один формирующий изображение слой расположен на другой стороне подложки. Показанный на фиг. 10 в поперечном сечении элемент 40, на котором при нагревании формируются изображения, имеет подложку 42, первый слой 44, в котором формируются изображения, промежуточный слой 46, второй слой 48, в котором формируются изображения, третий слой 50, в котором формируются изображения, необязательный белый или отражающий слой 52, слой 53 нижнего покрытия и слой 54 верхнего покрытия. В этом предпочтительном варианте осуществления изобретения используется прозрачная подложка 42. Формирующие изображение и промежуточный слои могут содержать те же материалы, что и описанные выше формирующие изображение и промежуточные слои. Необязательный слой 52 может быть выполнен из любого отражающего материала или может содержать частицы белого пигмента, например диоксида титана. Слои 53 и 54 верхнего и нижнего защитных покрытий могут содержать любые материалы, обладающие соответствующим смазывающим свойством, определенной термостойкостью, не проницаемыми для ультрафиолетового излучения, влаги и кислорода свойствами и т.д. Эти слои могут содержать хорошо известные специалистам полимерные связующие с растворенными или диспергированными в них небольшими молекулами соответствующего вещества. Температура активизации формирующего изображение слоя 48 ниже температуры активизации формирующего изображение слоя 44, а у формирующего изображение слоя 50 температура активизации может быть равна температуре активизации формирующего изображение слоя 48, а также может быть меньше или больше нее, но в любом случае во избежание преждевременной потери элементом для формирования изображений его качеств она не должна быть меньше комнатной температуры и температуры, преобладающей при транспортировке элемента. В предпочтительном варианте для формирования изображений на предлагаемом в изобретении элементе можно использовать одну термопечатающую головку для отдельной активизации с одной стороны элемента, на котором формируют изображение, двух формирующих изображение слоев, расположенных на одной стороне подложки, и другую, работающую независимо от первой термопечатающую головку для активизации с противоположной стороны элемента, на котором формируют изображение,одного или нескольких формирующих изображение слоев, расположенных на противоположной стороне подложки. Этот предпочтительный вариант выполнения предлагаемого в изобретении элемента рассмотрен ниже со ссылкой на показанный на фиг. 10 элемент, что, однако, не исключает возможности использования и других элементов. Термопечатающие головки, воздействующие на противоположные стороны элемента, на котором формируется изображение, можно расположить непосредственно друг напротив друга. В другом, более предпочтительном варианте, который показан на фиг. 11, термопечатающие головки, воздействующие на противоположные стороны элемента, на котором формируется изображение,можно расположить и с некоторым смещением друг относительно друга. Для формирования изображений на предлагаемом в изобретении элементе можно также использовать два отдельных термографических печатающих устройства типа Alps MBL 25 фирмы Alps Electric Co. Ltd., Токио, Япония. Предпочтительным, однако, является использование термографического печатающего устройства, отдельные элементы которого, например, приводной двигатель и источник питания, можно одновременно использовать для работы двух печатающих головок. На фиг. 11 показан свернутый в рулон элемент 55 для термического формирования изображений,поперечное сечение которого показано, например, на фиг. 10. Элемент, на котором формируются изображения, проходит между первой термопечатающей головкой 56 и поддерживающим роликом 57, а затем между второй термопечатающей головкой 58 и вторым поддерживающим роликом 59. Первая термопечатающая головка 56 активизирует, по меньшей мере, частично независимо друг от друга первый и второй слои 44 и 48, в которых формируются изображения соответственно пурпурного и голубого цветов, а вторая термопечатающая головка 58 активизирует слой 50, в котором можно сформировать изображение желтого цвета. Как уже было отмечено выше, при термическом формировании многоцветных изображений предлагаемым в изобретении способом два или несколько разных формирующих изображение слоев элемента, на котором при нагревании формируется изображение, активизируют, по меньшей мере, частично независимо с одной и той же стороны элемента одной или несколькими термопечатающими головками. В наиболее предпочтительном варианте два или несколько разных слоев, в которых формируются изображения, активизируют, по меньшей мере, частично независимо одной термопечатающей головкой за один проход. Сделать это можно с использованием соответствующих сигналов управления обычной термопечатающей головкой, нагревательные элементы которой воздействуют на поверхность элемента, на котором при нагревании формируется изображение. Обычная термопечатающая головка содержит линейный массив нагревательных элементов, каждый из которых через электронный переключатель и об- 12008721 щую шину можно соединить с источником питания и "землей". Напряжение на общей шине и время нахождения электронного переключателя в замкнутом положении определяют температуру и продолжительность нагрева соответствующих слоев элемента, на котором формируется изображение. Прежде чем рассмотреть предлагаемые в изобретении способы регулирования температуры, необходимо рассмотреть более подробно работу термопечатающей головки. При работе термопечатающей головки в обычном режиме на нее подают постоянное напряжение, а плотность формируемого изображения изменяют регулированием продолжительности подвода электроэнергии к нагревательным элементам. Для управления печатающей головкой можно использовать дискретную систему управления, которая делит интервал времени, необходимый для печати одного пикселя на элементе, на котором формируют изображение, на дискретные подинтервалы, в течение которых нагревательный элемент может находиться в активном или неактивном состоянии. Система управления может также регулировать рабочий цикл нагрева в пределах каждого из таких подинтервалов. Так, например, если нагревательный элемент активен в течение одного из подинтервалов, а рабочий цикл для этого подинтервала составляет 50%, то электроэнергия к нагревательному элементу будет подводиться в течение 50% от всей длительности конкретного подинтервала. Иллюстрацией такого процесса служит график, показанный на фиг. 12. На фиг. 12 показан режим работы печатающей головки, у которой весь интервал печати каждого пикселя разделен на семь равных подинтервалов. В данном случае головка находится в активном состоянии в течение первых четырех подинтервалов, а затем в течение трех последних подинтервалов напряжение на нее не подается. Помимо этого длительность рабочего цикла, определяемая длительностью подаваемых на головку импульсов напряжения, составляет 50%, и поэтому в пределах каждого активного подинтервала напряжение на головку подается в течение первой его половины и не подается в течение второй его половины. Температура нагревательного элемента зависит, как известно, от подводимой к нему электроэнергии и, как очевидно для специалистов, от напряжения на общей шине и продолжительности рабочего цикла, определяемого длительностью импульсов. Если отдельные подинтервалы будут намного короче постоянной времени нагрева и охлаждения среды, то температура среды будет меняться аналогичным образом и при изменении напряжения на общей шине, и при соответствующем изменении продолжительности рабочего цикла, определяемого длительностью импульсов. Такое влияние, оказываемое напряжением на общей шине и продолжительностью рабочего цикла,определяемого длительностью импульсов, на температуру, позволяет реально регулировать среднее количество энергии, подводимой к печатающей головке, по меньшей мере двумя путями. В первом случае температуру нагревательного элемента печатающей головки можно регулировать изменением напряжения на общей шине при постоянной продолжительности рабочего цикла, определяемого длительностью импульсов, для каждого подинтервала. В этом случае при регулировании температуры прямым изменением напряжения на шине время нагрева регулируют выбором количества подинтервалов, в течение которых на нагревательный элемент подается напряжение. При регулировании среднего количества энергии, подводимой к печатающей головке, вторым методом регулируют продолжительность рабочего цикла, определяемую длительностью импульсов, при постоянном напряжении на шине. Для повышения эффективности регулирования температуры таким методом необходимо, чтобы длительность подинтервалов была меньше тепловой постоянной времени элемента, на котором формируют изображение, и чтобы температура в формирующих изображение слоях могла меняться в зависимости от средней мощности, подводимой к головке в течение одного подинтервала, и не отслеживала быстрые изменения напряжения. Для соблюдения этого условия у обычной печатающей головки, используемой для формирования изображений на предлагаемом в изобретении элементе, подинтервал должен быть в десять или более раз меньше постоянной времени элемента, на котором формируется изображение. Выбор того или иного метода регулирования или их одновременное использование зависит от конкретных условий. Так, например, в многопроходной системе, в которой изображение каждого цвета печатается при отдельном проходе расположенного под печатающей головкой элемента, на котором формируется изображение, можно менять напряжение на общей шине печатающей головки во время каждого прохода. Повысить качество печати в этом случае можно простым регулированием напряжения на общей шине. С другой стороны, в однопроходных системах, в которых два или несколько формирующих изображение слоев быстро активизируются один за другим для каждого пикселя изображения, управлять работой головки предпочтительно и дешевле при постоянном напряжении на общей шине. В этом случае температуру формирующих изображение слоев предпочтительно регулировать изменением заданной последовательности рабочих циклов подинтервалов. Показанные на фиг. 13 и 14 графики, иллюстрирующие оба эти метода, относятся к двухслойной системе формирования изображений, один формирующий изображение слой которой активизируется импульсами высокой температуры, действующими на него в течение сравнительно короткого периода времени, а другой - импульсами более низкой температуры, действующими на него в течение более длительного времени. Показанный на фиг. 13 график схематично иллюстрирует процесс поочередной записи изображений в двух слоях для формирования изображений путем изменения напряжения на шине и времени, в- 13008721 течение которого нагревательный элемент находится в активном состоянии. Вначале запись происходит при высокой температуре в течение короткого периода времени и осуществляется при коротких последовательностях импульсов высокого напряжения. После этого запись осуществляется при низкой температуре в течение большого промежутка времени более длинной последовательностью импульсов низкого напряжения. Запись изображения в такой последовательности затем повторяется проходами вперед и назад в чередующемся между формирующими изображение слоями порядке. График, показанный на фиг. 14, иллюстрирует другой метод поочередной записи изображений в двух слоях для формирования изображений. В соответствии с этим методом изменяется не амплитуда импульсов напряжения, а продолжительность рабочего цикла, определяемая длительностью импульсов. В этом случае кратковременное нагревание слоя, в котором формируется изображение, при высокой температуре осуществляется короткой последовательностью импульсов с большим коэффициентом их заполнения, т.е. с длительным рабочим циклом в каждом подинтервале. Длительное нагревание слоя, в котором формируется изображение, при низкой температуре осуществляется длинной последовательностью импульсов с низким коэффициентом их заполнения, т.е. с коротким рабочим циклом в каждом подинтервале. Ниже более подробно рассмотрен проиллюстрированный на фиг. 14 процесс формирования изображения на предлагаемом в изобретении элементе с двумя слоями для формирования изображений. Весь интервал времени, необходимый для формирования одного пикселя в определенной области этого элемента, которая находится в контакте с нагревательным элементом печатающей головки, разделен, как описано выше, на множество временных подинтервалов (называемых в дальнейшем миниподинтервалами). Миниподинтервалы могут иметь одинаковую или различную длительность. В предпочтительном варианте все миниподинтервалы имеют одинаковую длительность. Весь интервал времени, в течение которого происходит формирование одного пикселя, разделен на первый, более короткий и второй, более длительный временные интервалы. В первом временном интервале происходит формирование изображения определенного цвета в первом слое элемента, на котором при нагревании формируется изображение (формирование изображения в этом слое может происходить при более высокой, чем во втором слое,температуре), а во втором временном интервале происходит формирование изображения другого цвета во втором слое элемента, на котором при нагревании формируется изображение (формирование изображения в этом слое может происходить при более низкой, чем в первом слое, температуре). В первом и втором временных интервалах находится большинство или все описанные выше миниподинтервалы. В том случае, когда все миниподинтервалы имеют одинаковую длительность, в первом временном интервале содержится меньше миниподинтервалов, чем во втором временном интервале. Предпочтительно,чтобы длительность второго интервала была минимум в два раза больше длительности первого временного интервала. Первый временной интервал необязательно должен предшествовать второму временному интервалу. Первый и второй временные интервалы вместе необязательно должны занимать весь интервал времени, в течение которого происходит формирование изображения (печать) одного пикселя. Однако предпочтительно, чтобы первый и второй временные интервалы вместе занимали большую часть всего интервала времени, в течение которого происходит печать одного пикселя. Нагревательный элемент печатающей головки активизируется одиночным импульсом электрического тока длительностью, равной длительности одного миниподинтервала. Отношение времени, в течение которого через нагревательный элемент проходит электрический ток, к длительности всего миниподинтервала (т.е. рабочий цикл) может иметь любое значение в пределах от 1 до 100%. В предпочтительном варианте рабочий цикл в течение первого временного интервала равен постоянной величине p1, а в течение второго временного интервала - постоянной величине р 2, которая меньше p1. В предпочтительном варианте величина p1 близка к 100% и минимум в два раза больше величины р 2. В течение первого и второго временных интервалов различная степень формирования изображений в формирующих изображение слоях (т.е. формирование изображений с разным уровнем яркости) достигается путем выбора определенной группы миниподинтервалов из всего количества миниподинтервалов,в течение которых через нагревательный элемент проходят импульсы электрического тока. Сформировать изображения с разным уровнем яркости можно либо путем изменения размера точек, которые печатаются в формирующем(их) изображение слое(ях) или путем изменения оптической плотности этих точек либо одновременно и тем, и другим способом (изменением размера и оптической плотности точек). Описанный выше способ формирования изображения одного пикселя одним нагревательным элементом печатающей головки можно, как очевидно, распространить и на формирование многопиксельного изображения печатающей головкой с линейным массивом нагревательных элементов и перемещаемым под этими нагревательными элементами в направлении, перпендикулярном их линейному массиву,элементом, на котором в течение временного интервала формирования изображения одного пикселя одним нагревательным элементом формируется линия пикселей. Кроме того, для специалистов в данной области очевидно, что во время формирования одного пикселя одним нагревательным элементом изображения можно формировать в одном или обоих формирующих изображение слоях элемента, на котором при нагревании формируется изображение, при этом в первом формирующем изображение слое изображение можно напечатать под действием энергии, нагревающей его в течение описанного выше перво- 14008721 го временного интервала, а в втором формирующем изображение слое - под действием энергии, нагревающей его в течение описанного выше второго временного интервала. Оба изображения можно напечатать за один проход элемента, на котором при нагревании формируются изображения, под печатающей головкой, т.е. при однопроходной печати. Фактически энергия, подводимая к печатающей головке в течение первого временного интервала, будет нагревать и второй формирующий изображение слой, а энергия, подводимая к печатающей головке в течение второго временного интервала, будет нагревать и первый формирующий изображение слой. Для специалистов в данной области очевидно, что компенсировать эти, а также другие эффекты, связанные с предшествующим термическим состоянием системы и случайным нагреванием слоя соседними нагревательными элементами, можно путем соответствующего регулирования энергии, нагревающей слои в течение обоих временных интервалов. Реально количество импульсов тока может отличаться от показанного на фиг. 13 и 14. В обычной печатающей системе интервал времени, необходимый для печати одного пикселя, может составлять от 1 до 100 мс, а длительность одного миниподинтервала может также составлять от 1 до 100 мс. При этом обычно в одном интервале печати одного пикселя лежат сотни миниподинтервалов. Длительность рабочего цикла в пределах миниподинтервала в принципе можно менять от импульса к импульсу и в другом, более предпочтительном варианте подобный подход можно использовать для регулирования среднего количества энергии, потребляемой нагревательными элементами, и получения хороших результатов печати. Для специалистов в данной области техники очевидно, что при независимой активизации в течение одного прохода более двух формирующих изображение слоев элемента, на котором при нагревании формируется изображение, количество миниподинтервалов и продолжительность рабочего цикла можно разбить на соответствующее большое количество комбинаций, каждая из которых обеспечивает возможность по меньшей мере частично независимой печати изображения в одном из формирующих изображение слоев. В наиболее предпочтительном варианте три разных формирующих изображение слоя, которые расположены на одной и той же стороне подложки элемента, на котором при нагревании формируются изображения, активизируют с одной и той же стороны элемента одной термопечатающей головкой за один проход. Поперечное сечение элемента, на котором таким путем формируют изображения, показано на фиг. 9. Подложку 22 этого элемента можно изготовить из любого из описанных выше материалов. Слой 28, в котором формируется изображение, содержит плавкий лейкокраситель с температурой плавления приблизительно от 90 до 140 С и проявитель, температура плавления которого лежит в этом же интервале, и необязательно может содержать термической растворитель с лежащей в этом же диапазоне температурой плавления. В этом варианте слой 28 имеет толщину около 1-4 мкм и наносится на подложку в виде покрытия из водной дисперсии. Промежуточный слой 32 имеет толщину около 5-25 мкм и содержит инертный водорастворимый материал, в качестве которого можно использовать любой из описанных выше водорастворимых материалов. Второй слой 26, в котором формируется изображение, содержит лейкокраситель и проявитель, температура плавления которых лежит в диапазоне от приблизительно 150 до приблизительно 280 С, и необязательно термический растворитель с лежащей в этом же диапазоне температурой плавления. Второй формирующий изображение слой имеет толщину около 1-4 мкм и наносится на промежуточный слой в виде покрытия из водной дисперсии. Второй промежуточный слой 30 содержит инертный водорастворимый материал, в качестве которого можно использовать любой из описанных выше водорастворимых материалов, и имеет толщину около 3-10 мкм. Третий слой 24, в котором формируется изображение, содержит: а) плавкий лейкокраситель с температурой плавления, составляющей минимум 150 С, предпочтительно 250 С, и проявитель с температурой плавления, составляющей минимум 250 С, предпочтительно 300 С, и необязательно термической растворитель или б) молекулы, которые приобретают определенный цвет при температуре минимум 300 С в течение приблизительно от 0,1 до 2 мс (в качестве такого материала можно использовать более подробно описанный ниже лейкокраситель III). Третий формирующий изображение слой имеет толщину около 1-4 мкм и наносится в виде покрытия из водной дисперсии. Такой выполненный в соответствии с наиболее предпочтительным вариантом элемент, на котором при нагревании формируются изображения, имеет также специальное покрытие, которое подробно описано ниже в примере 1. Как уже было отмечено выше, фиг. 8-10 относятся к элементу для термического формирования изображений, у которого разделение температурно-временной области формирования изображений основано на термодиффузии. В основе другого способа разделения температурно-временной области формирования изображений на предлагаемом в изобретении элементе для термического формирования изображений лежит явление, связанное с фазовыми превращениями. Фазовые превращения могут происходить при температуре плавления или температуре стеклования самого красителя или же могут быть связаны с наличием термического растворителя в слоях красителя. При измерении времени t, в течение которого при определенной температуре Т слоя краситель приобретает определенную оптическую плотность, было установлено, что связь между временем t и температурой Т подчиняется закону Аррениуса и может быть представлена в виде следующей зависимости:log(t)(-A+В/Т),где А и В являются постоянными величинами, которые определяются экспериментальным путем. При проведении измерений в диапазоне температур плавления часто оказывается, что величина коэффициента В наклона в этом диапазоне температур существенно превышает величину коэффициента наклона в областях, далеких от температуры фазового превращения. В результате кривая Аррениуса для нормального слоя красителя (т.е. слоя, в котором формирование изображения не связано с фазовым превращением, как, например, в реакциях с регулируемой диффузией) и для слоя плавкого красителя пересекаются при крутом угле, как это в качестве примера показано на фиг. 15 для голубого красителя, а именно, 3-(1 н-бутил-2-метилиндол-3-ил)-3-(4-диметиламин-2-метилфенил)фталида фирмы Hilton-Davis Company, в сочетании с проявителем на основе кислоты Льюиса, а именно, цинковой солью 3,5-ди-третбутилсалициловой кислоты, и естественно плавящегося красителя пурпурного цвета, а именно, SolventRed 40 фирмы Yamamoto Chemical Company, в сочетании с кислотным проявителем, а именно, бис(3 алил-4-гидроксифенил)сульфоном фирмы Nippon Kayaku Company, Ltd. По этим двум кривым можно определить время, необходимое для получения в каждом слое изображений с оптической плотностью,равной 0,1. Такую зависимость можно использовать в качестве основы для создания предлагаемой в одном из вариантов осуществления изобретения системы многоцветной термографической печати, поскольку, как показано на фиг. 15, при температуре ниже температуры пересечения двух кривых голубой краситель активизируется быстрее, чем пурпурный краситель, а при температуре выше температуры пересечения двух кривых пурпурный краситель активизируется быстрее, чем голубой краситель. Для системы с двумя красителями при нагревании элемента, на котором формируется изображение, для печати одной строки изображения голубого цвета без примеси пурпурного цвета длительность нагрева превышает одну секунду. Для устранения этого ограничения красители или среду, в которой они находятся,можно модифицировать, сместив указанную выше точку пересечения в область с более коротким временем нагрева. Однако с точки зрения продолжительности нагрева более эффективной будет описанная выше и показанная на фиг. 8 система со "скрытым" слоем пурпурного красителя. Другой подход к разделению температурно-временной области может использоваться при применении предлагаемого в изобретении элемента для термического формирования изображений, поперечное сечение которого показано на фиг. 16. Для разделения температурно-временной области в соответствии с этим подходом в изобретении предлагается элемент 60 для термического формирования многоцветных изображений, который имеет слой материала 62 для формирования изображения пурпурного цвета, который в данном случае представляет собой лейкокраситель, связанный со слоем 64 кислотного проявителя с температурой плавления Т 7, и слой формирующего изображение голубого цвета материала 66,связанного со слоем 68 кислотного проявителя, температура плавления которого равна Т 8. Элемент 60,на котором формируется изображение, имеет также первый и второй обеспечивающие выдержку времени слои 70 и 72 соответственно и слой 74 фиксирующего материала (закрепителя), температура плавления которого равна Т 9. Элемент 60, на котором формируется изображение, может также иметь подложку(не показана), примыкающую к слою 64 или слою 68. В настоящее время известны лейкокрасители, которые при воздействии на них соответствующих растворителей необратимо приобретают определенный цвет. При использовании таких материалов слой 74 закрепителя предназначен для окончания процесса формирования цветного изображения в любом из двух формирующих изображение слоях 62 и 66 соответственно, а не для обратного изменения цвета формируемого изображения. Для окончательного формирования изображения закрепитель, однако, должен проходить через обеспечивающие выдержку времени слои 70 и 72 соответственно в результате диффузии или растворения. В данном случае толщина одного из обеспечивающих выдержку времени слоев,в частности слоя 70, меньше толщины другого обеспечивающего выдержку времени слоя 72, и поэтому закрепитель попадает в формирующий изображение голубого цвета слой 66 после его попадания в формирующий изображение пурпурного цвета слой 62. Поэтому формирование изображения в двух формирующих изображение разного цвета слоях предлагаемого в изобретении элемента для формирования изображений происходит с определенной задержкой во времени. Проявитель, который находится в слоях 64 и 68, должен расплавляться до его попадания в слой лейкокрасителя. При разной температуре плавления проявителя, который содержится в слоях 62 и 66,формирование изображений разного цвета на предлагаемом в изобретении элементе для формирования изображений будет происходить при разной температуре. В рассматриваемом варианте температура T7 плавления одного слоя проявителя ниже температуры T8 плавления другого слоя проявителя, напримерT7=120C, a T8=140 С. В этом варианте осуществления изобретения формирование изображений возможно различными способами. При нагревании элемента для формирования изображений до температуры, которая меньше 120 С, ни один из проявителей, которые содержатся в слоях 64 и 68, не плавится, и цветное изображение не формируется. При нагревании элемента, на котором формируется изображение,до температуры Т 9 плавления закрепителя, которая меньше температуры Т 7 и T8 плавления слоев проявителя (например Т 9=100 С), закрепитель начинает диффундировать через обеспечивающие выдержку времени слои 70 и 72 и в конечном итоге фиксирует (закрепляет) оба формирующих изображение слоя таким образом, чтобы дальнейшее изменение температуры не могло привести к формированию в них- 16008721 изображения какого-либо цвета. При нагревании элемента 60, на котором формируются изображения, до температуры, которая больше Т 7, но меньше Т 8, проявитель, который находится в слое 64, плавится и начинает смешиваться с предшественником красителя пурпурного цвета, формируя в этом слое изображение пурпурного цвета. Степень цветообразования зависит прежде всего от времени, в течение которого температура слоя 64 проявителя остается больше температуры Т 7. По истечении определенного времени температура элемента, на котором формируется изображение, снижается до температуры ниже Т 7, и эта температура поддерживается до попадания в формирующий изображение слой закрепителя, препятствующего дальнейшему изменению цвета сформированного изображения. По мере того, как температура элемента, на котором формируется изображение, в течение достаточно длительного периода времени остается ниже Т 7,закрепитель попадает также в слой 66 для формирования изображения голубого цвета и препятствует дальнейшему образованию изображения в этом слое. Таким путем на предлагаемом в изобретении элементе можно сформировать изображение с разным уровнем пурпурного цвета без всякого образования голубого цвета. Аналогичным путем на предлагаемом в изобретении элементе можно сформировать изображение с разным уровнем голубого цвета без образования пурпурного цвета. Сначала элемент, на котором формируется изображение, нагревают до температуры, которая больше Т 9, но меньше Т 7, таким образом, чтобы закрепитель мог попасть в слой 62, формирующий изображение пурпурного цвета, и сделать его неактивным, исключив тем самым возможность появления в нем в дальнейшем изображения любого цвета. Затем элемент нагревают до температуры свыше Т 8, и при попадании при этой температуре проявителя из слоя 68 в слой предшественника красителя голубого цвета в этом слое начинает формироваться изображение голубого цвета. Степень окрашивания сформированного изображения в голубой цвет зависит в первую очередь от времени, в течение которого температура элемента, на котором формируется изображение, остается выше температуры Т 8. Необходимо особо подчеркнуть, что при формировании изображения голубого цвета может расплавиться и проявитель, который находится в слое 64, однако, его плавление не приведет к появлению изображения пурпурного цвета в слое 62, поскольку находящийся в этом слое предшественник красителя пурпурного цвета до этого был зафиксирован (закреплен) попавшим в него закрепителем. Затем температура элемента 60, на котором формируется изображение, снижается до температуры ниже Т 7, и эта температура поддерживается до попадания закрепителя в слой 66 и закрепления в нем сформированного до этого изображения голубого цвета. Для одновременной печати пурпурного и голубого изображений элемент 60, на котором формируется изображение, нагревают последовательностью тепловых импульсов, формирующих на нем при выполнении описанных выше операций в сочетании между собой изображение голубого и пурпурного цветов соответственно. Сначала элемент 60, на котором формируется изображение, нагревают до температуры свыше Т 7 с получением изображения с определенной оптической плотностью пурпурного цвета. После этого температуру снижают до температуры ниже Т 7, выдерживая при этой температуре в течение определенного периода времени, достаточного для закрепления содержащего предшественник пурпурного красителя слой 62, после чего температуру увеличивают до температуры свыше T8 с получением изображения с определенной оптической плотностью голубого цвета, а затем снова снижают до температуры ниже Т 7, закрепляя содержащий предшественник голубого красителя слой 66. Как уже было отмечено выше, на цвет изображения в слое для формирования изображения можно влиять различными, необратимыми химическими реакциями. Выбор фиксатора в каждом конкретном случае зависит от выбранного механизма изменения цвета. Так, например, в основе такого механизма изменения цвета может лежать реакция сочетания двух бесцветных материалов, которые образуют краситель определенного цвета. В этом случае закрепитель должен вступать во взаимодействие с молекулами любого из двух предшественников красителя с образованием бесцветного продукта, препятствуя тем самым дальнейшему образованию красителя в этом слое. Используя те же самые принципы, можно создать и другой вариант предлагаемого в изобретении элемента, который предназначен для формирования двухцветных негативных изображенийи который показан на фиг. 17. Элемент для формирования изображений в соответствии с этим вариантом имеет два слоя предварительно окрашенного материала, которые остаются окрашенными до термической активизации соседнего слоя обесцвечивающего реагента, которая происходит до попадания в них закрепителя,проходящего через обеспечивающий выдержку времени слой. Показанный на фиг. 17 предлагаемый в изобретении элемент 80 для термического формирования негативных изображений имеет первый слой 82 для формирования изображений, например слой с пурпурным красителем, второй слой 84 для формирования изображений, например слой с голубым красителем, первый и второй обеспечивающие выдержку времени слои 86 и 88, слой 90 закрепителя и первый и второй слои 92 и 94 обесцвечивающего реагента. Элемент 80 для формирования изображений может также иметь подложку (не показана), примыкающую к слою 92 или слою 94. Пурпурный и голубой красители можно, например, необратимо обесцветить воздействием на содержащееся в них основание, как это описано в патентах US 4290951 и US 4290955. В том случае, когда в слое 90 закрепителя содержится кислотный материал, который должен нейтрализовать основный мате- 17008721 риал, содержащийся в обесцвечивающих слоях 92 и 94, необратимое обесцвечивание происходит при попадании кислоты в содержащий краситель слой до попадания в него основания, которое при попадании в этот слой раньше кислоты не может обесцветить пурпурный или голубой краситель. Как уже было отмечено выше при описании элемента для термического формирования цветных изображений, показанного на фиг. 8, на предлагаемом в этом варианте элементе для формирования негативных изображений изображение третьего цвета можно получить другим способом печати, например путем термографической печати третьего цвета с обратной стороны элемента, на котором формируется изображение, как это описано выше со ссылкой на фиг. 9 и 10. На фиг. 18 в поперечном сечении показан предлагаемый в изобретении элемент, на котором термически формируются трехцветные изображения. Такой элемент 100 для термического формирования трехцветных изображений, поперечное сечение которого показано на фиг. 18, содержит те же слои, что и показанный на фиг. 16 элемент для термического формирования двухцветных изображений, которые обозначены теми же, что и на фиг. 16, позициями. Помимо этих слоев элемент 100 имеет промежуточный слой 102, слой 104 с предшественником красителя желтого цвета и третий слой 106 с кислотным проявителем, температура Т 9 плавления которого выше температуры Т 7 и Т 8. После формирования изображений пурпурного и голубого цветов необходимой оптической плотности в соответствии с описанным выше вариантом, показанным на фиг. 16, температуру элемента, на котором формируется изображение, можно увеличить до температуры свыше Т 10 с получением изображения желтого цвета соответствующей оптической плотности. Необходимо отметить, что в том случае, когда температура Т 10 превышает температуру, которой отпечатанный элемент 100 может подвергаться в течение всего его последующего срока службы, предшественник желтого красителя можно после формирования изображения желтого цвета не инактивировать. Элемент 100 для формирования изображений, предлагаемый в этом варианте осуществления изобретения, может иметь подложку (не показана), примыкающую к слою 64 или слою 106. При выборе толщины слоев элементов для формирования изображений, показанных на фиг. 16 и 18,следует учитывать, что обеспечивающий выдержку времени слой 70 должен иметь минимально возможную толщину, которая, однако, не должна быть меньше толщины формирующего изображение слоя 62. Толщина обеспечивающего выдержку времени слоя 72 обычно в два-три раза превышает толщину другого обеспечивающего выдержку времени слоя 70. Необходимо еще раз отметить, что в предлагаемой в изобретении системе для термического формирования изображений процессы формирования изображения основаны скорее на диффузии или растворении химических веществ, а не на диффузии тепла. Если константа термодиффузии обычно не меняется при изменении температуры, то константы химической диффузии обычно меняются по экспоненте обратно пропорционально температуре и поэтому в большей степени зависят от окружающей температуры. Кроме того, когда время задержки определяется скоростью растворения, временная задержка становится, как показали многочисленные исследования, чрезвычайно важным фактором, от которого зависит весь процесс формирования изображения, поскольку после прохождения слоя, который определяет величину задержки времени, процесс обесцвечивания происходит относительно быстро. Любая химическая реакция, которая сопровождается необратимым образованием цвета, в принципе может использоваться для закрепления цвета изображения описанным выше путем. К материалам, необратимо формирующим цвет, относятся материалы, которые в результате их сочетания друг с другом образуют краситель. Закрепление цвета обеспечивается третьим материалом или реагентом, который в результате сочетания с одним из двух образующих краситель материалов образует бесцветный продукт. Помимо описанных выше способов для разделения температурно-временной области предлагаемой в изобретении системы для термического формирования многоцветных изображений можно использовать и пороги химических реакций. В качестве примера такого механизма разделения температурновременной области можно рассмотреть реакцию лейкокрасителя, который активизируется при воздействии на него кислотой. При наличии в формирующем изображение слое кроме красителя материала, который в большей степени обладает основными свойствами по сравнению с красителем и не меняет свой цвет при протонировании кислотой, добавление кислоты к такой смеси не приведет к видимому изменению цвета формирующего изображение слоя до полного протонирования материала, который в большей степени обладает основными свойствами. Обладающий основными свойствами материал определяет пороговое количество кислоты, которое должно быть превышено для появления какого-либо видимого цвета. Добавлять кислоту в формирующий изображение слой можно различными путями, используя,например, дисперсию кристаллов кислотного проявителя, которые плавятся и диффундируют при повышении температуры, или отдельный слой кислотного проявителя, который при нагревании диффундирует или смешивается со слоем красителя. Для повышения уровня кислотности до уровня активизации красителя необходимо обеспечить определенную временную задержку. Такую временную задержку можно регулировать в достаточно широких пределах путем добавления в элемент для формирования изображений соответствующего количества основания. Наличие в элементе для формирования изображений добавленного в него основания требует определенного времени, необходимого для увеличения количества кислоты, нейтрализующей основание.- 18008721 По истечении этого времени формируемое на элементе изображение может приобрести соответствующий цвет. Очевидно, что такой способ можно использовать и в обратной последовательности. Увеличение задержки времени при формировании изображений с использованием красителя, который активизируется основанием, может быть достигнуто за счет добавления в элемент для формирования изображений кислоты в фоновом количестве. Следует отметить, что в этом варианте диффузия кислотного или основного проявителя в содержащий краситель слой обычно сопровождается диффузией красителя в обратном направлении в слой проявителя. По этой причине формирование изображения определенного цвета может начаться практически сразу же, поскольку диффузия красителя может произойти самопроизвольно при значительном превышении уровня проявителя пороговой величины, при которой происходит активизация красителя. Поэтому целесообразно избегать диффузии красителя в слой проявителя. Достичь этого можно, например,присоединением к красителю длинных молекулярных цепей, присоединением красителя к полимеру или присоединением красителя к ионному закрепителю. Примеры Ниже наиболее предпочтительные варианты возможного выполнения предлагаемой в изобретении системы для термического формирования изображений более подробно рассмотрены на конкретных примерах, которые носят исключительно иллюстративный характер и не ограничивают объем изобретения в части указанных в них материалов, количеств, процедур, технологических параметров и иных конкретных особенностей. Все части и проценты в этих примерах, если не указано иное, являются массовыми. В приведенных ниже примерах использовали следующие материалы: лейкокраситель I, представляющий собой 3,3-бис(1-н-бутил-2-метилиндол-3-ил)фталид (Red 40),выпускаемый фирмой Yamamoto Chemical Industry Co., Ltd., Вакаяма, Япония; лейкокраситель II, представляющий собой 7-(1-бутил-2-метил-1 Н-индол-3-ил)-7-(4-диэтиламино-2 метилфенил)-7 Н-фуро[3,4-b]пиридин-5-он, выпускаемый фирмой Hilton-Devis Co., Цинциннати, шт. Огайо; лейкокраситель III, представляющий собой изобутиловый эфир 1-(2,4-дихлорфенилкарбамоил)-3,3 диметил-2-оксо-1-феноксибутил-(4-диэтиламинофенилфенил)карбаминовой кислоты, полученный способом, описанным в патенте US 5350870; лейкокраситель IV, представляющий собой продукт Pergascript Yellow 1-3R, выпускаемый фирмойCiba Specialty Chemicals Corporation, Тарритаун, шт. Нью-Йорк; кислотный проявитель I, представляющий собой бис(3-аллил-4-гидроксифенил)сульфон, выпускаемый фирмой Nippon Kayaku Co., Ltd., Токио, Япония; кислотный проявитель II, представляющий собой ПГС-Э (полигидроксистирол эмульсионной полимеризации), выпускаемый фирмой TriQuest, LP, отделение фирмы ChemFirst Inc., Джэксон, шт. Миссисипи; кислотный проявитель III, представляющий собой цинковую соль 3,5-ди-трет-бутилсалициловой кислоты, выпускаемую фирмой Aldrich Chemical Co., Милуоки, шт. Висконсин; кислотный проявитель IV, представляющий собой цинковую соль 3-октил-5-метилсалициловой кислоты, полученную способом, описанным ниже в примере VII;Airvol 205, представляющий собой определенный сорт поливинилового спирта, выпускаемого фирмой Air Products and Chemicals, Inc., Аллентаун, шт. Пенсильвания;Airvol 350, представляющий собой определенный сорт поливинилового спирта, выпускаемого фирмой Air Products and Chemicals, Inc., Аллентаун, шт. Пенсильвания;Airvol 540, представляющий собой определенный сорт поливинилового спирта, выпускаемого фирмой Air Products and Chemicals, Inc., Аллентаун, шт. Пенсильвания;Genfo 305, представляющий собой латексное связующее, выпускаемое фирмой Omnova Solutions,Фэрлаун, шт. Огайо;Genfo 3056, представляющий собой латексное связующее, выпускаемое фирмой Omnova Solutions,Фэрлаун, шт. Огайо;Glascol C44, представляющий собой водную дисперсию полимеров, выпускаемую фирмой CibaLudox HS40, представляющий собой коллоидный диоксид кремния, выпускаемый фирмой DuPontTamol 731, представляющий собой полимерное поверхностно-активное вещество (натриевая соль полимерной карбоновой кислоты), выпускаемое фирмой Rohm and Haas Company, Филадельфия, шт. Пенсильвания;Hymicron ZK-349, представляющий собой определенный сорт стеарата цинка, выпускаемый фирмой Cytech Products, Inc., Элизабеттаун, шт. Кентукки;Klebosol 30V-25, представляющий собой дисперсию диоксида кремния, выпускаемую фирмойMelinex 534, представляющий собой белую полиэтилентерефталатную пленочную основу толщиной 96 мкм, выпускаемую фирмой DuPont Corporation, Уилмингтон, шт. Делавэр;Cronar 412, представляющий собой прозрачную полиэтилентерефталатную пленочную основу толщиной около 102 мкм, выпускаемую фирмой DuPont Corporation, Уилмингтон, шт. Делавэр. Пример I. Элемент для формирования двухцветных изображений, показанный на фиг. 8, со слоем покрытия,осажденного на слой, в котором формируется изображение голубого цвета, изготавливали следующим образом. А. Получение слоя, предназначенного для формирования изображения пурпурного цвета. Пурпурный лейкокраситель, т.е. лейкокраситель I, диспергировали в водной смеси, содержащейAirvol 205 (суммарно 4,5% твердого вещества), ПАВ Pluronic 25R2 (суммарно 1,5% твердого вещества),Aerosol-OT (суммарно 5,0% твердого вещества) и деионизированную воду, используя мельницу тонкого помола со стеклянными шариками, и перемешивали в течение 18 ч при 2 С. Средний размер твердых частиц в полученной дисперсии составлял приблизительно 0,28 мкм, а их общее содержание в дисперсии составляло 19,12%. Кислотный проявитель I диспергировали в водной смеси, содержащей Airvol 205 (суммарно 7,0% твердого вещества), Pluronic 25R2 (суммарно 1,5% твердого вещества) и деионизированную воду, используя мельницу тонкого помола со стеклянными шариками, и перемешивали в течение 18 ч при 2 С. Средний размер твердых частиц в полученной дисперсии составлял приблизительно 0,42 мкм, а их общее содержание в дисперсии составляло 29,27%. Полученные дисперсии в указанных ниже пропорциях использовали для приготовления жидкости,используемой для нанесения покрытия для формирования изображения пурпурного цвета. Приготовленный жидкий состав для нанесения покрытия с помощью стержня Мейера наносили в виде покрытия наMelinex 534 и сушили. Полученное покрытие имело толщину, равную 2,9 мкм. Б. Нанесение промежуточного теплоизолирующего слоя на слой, предназначенный для формирования изображения пурпурного цвета. Жидкий состав для нанесения промежуточного теплоизолирующего слоя приготавливали из указанных ниже компонентов в указанных пропорциях. Приготовленный жидкий состав для нанесения промежуточного слоя наносили с помощью стержня Мейера в виде покрытия толщиной 13,4 мкм на слой,предназначенный для формирования изображения пурпурного цвета, и сушили на воздухе. В. Нанесение на промежуточный теплоизолирующий слой слоев В 1-В 3, формирующих изображение голубого цвета. В 1. Слой проявителя изображения голубого цвета. Кислотный проявитель III диспергировали в водной смеси, содержащей Airvol 205 (суммарно 6% твердого вещества), Aerosol-OT (суммарно 4,5% твердого вещества), Triton Х-100 (суммарно 0,5% твердого вещества) и деионизированную воду, используя мельницу тонкого помола со стеклянными шариками, и перемешивали в течение 18 ч при 2 С. Средний размер твердых частиц в приготовленной дисперсии составлял приблизительно 0,24 мкм, а их общее содержание в дисперсии составляло 25,22%. Полученную дисперсию использовали для приготовления жидкости для нанесения покрытия с проявителем изображения голубого цвета, содержавшей указанные ниже компоненты в указанных пропорциях. Приготовленный жидкий состав для нанесения слоя проявителя изображения голубого цвета наносили с помощью стержня Мейера на поверхность промежуточного слоя в виде покрытия толщиной 1,9 мкм и сушили на воздухе. В 2. Промежуточный слой для формирования изображения голубого цвета. Жидкий состав для нанесения промежуточного слоя для формирования покрытия голубого цвета приготавливали из указанных ниже компонентов в указанных пропорциях. Приготовленный жидкий состав для нанесения промежуточного слоя для формирования изображения голубого цвета наносили с помощью стержня Мейера на поверхность слоя с проявителем изображения голубого цвета в виде покрытия толщиной 2,0 мкм и сушили на воздухе.(суммарно 1,0% твердого вещества), Triton Х-100 (суммарно 0,2% твердого вещества) и деионизированную воду, используя мельницу тонкого помола со стеклянными шариками, и перемешивали в течение 18 ч при комнатной температуре. Средний размер твердых частиц в приготовленной дисперсии составлял приблизительно 0,58 мкм, а их общее содержание в дисперсии составляло 26,17%. Из полученной дисперсии приготавливали жидкость для нанесения покрытия для формирования изображения голубого цвета, содержавшую указанные ниже компоненты в указанных пропорциях. Приготовленный жидкий состав для нанесения слоя голубого красителя наносили с помощью стержня Мейера на поверхность промежуточного слоя, предназначенного для формирования изображения голубого цвета, в виде покрытия толщиной 0,6 мкм и сушили на воздухе. Г. Защитное покрытие, наносимое на формирующие изображение голубого цвета слои. Защитное покрытие наносили на слой голубого красителя. Для нанесения этого защитного покрытия использовали состав, приготовленный из указанных ниже компонентов в указанных пропорциях. Приготовленный состав для нанесения защитного покрытия наносили с помощью стержня Мейера на слой голубого красителя в виде покрытия толщиной 1,0 мкм и сушили на воздухе. Полученный шестислойный элемент для формирования изображений запечатывали на лабораторном испытательном принтере с термопечатающей головкой модели KST-87-12MPC8 (фирмы КуосеrаCorporation, расположенной по адресу: 6 Takedatobadono-cho, Fushimini-ku, Kyoto, Japan). При печати использовали следующие параметры: Изображение голубого цвета печатали при высоком уровне энергии в течение короткого промежутка времени. Для получения различных градаций цвета изображения длительность импульсов увеличивали от нуля до максимума, равного 1,3 мс (около 16% от общего времени печати строки), разбивая все это время на двадцать равных интервалов с одним и тем же напряжением на печатающей головке, равным 27,0 В. Изображение пурпурного цвета печатали при низком уровне энергии в течение длительного промежутка времени. Для получения различных градаций цвета изображения длительность импульсов меняли от нуля до полной, равной 8 мс, разбивая все это время на двадцать равных интервалов с одним и тем же напряжением на печатающей головке, равным 14,5 В. После печати с помощью спектрофотометра фирмы Gretag Macbeth AG, Регенсдорф, Швейцария, на каждом запечатанном участке измеряли оптическую плотность изображения в отраженном свете. Результаты измерений приведены в табл. I и II. В табл. I приведены значения оптической плотности для напечатанного изображения голубого цвета в функции энергии, подводимой к термопечатающей головке. В этой таблице указаны также значения оптической плотности для напечатанного изображения пурпурного цвета. Помимо этого в табл. I указаны соотношения между значениями оптической плотности для напечатанных изображений голубого и пурпурного цветов (Г/П). Аналогичным образом в табл. II приведены значения оптической плотности для напечатанного изображения, напечатанного в слое с пурпурным красителем, в функции энергии, подводимой к термопечатающей головке. В этой же таблице указаны соотношения между значениями оптической плотности для напечатанных изображений пурпурного и голубого цветов (П/Г). Полученные в результате измерений и приведенные в табл. I и II отношения Г/П и П/Г соответственно свидетельствуют о положительном эффекте, который обеспечивает дифференцированная печать изображений каждого из цветов. При этом, однако, существуют две причины, по которым по этим значениям нельзя полностью судить о различиях в изображениях, сформированных в разных слоях. Вопервых, результаты измерения оптической плотности зависят от поглощения света расположенной под слоем подложкой. (Например, у чистого не запечатанного элемента остаточное поглощение света составляет 0,04 единицы оптической плотности). Во-вторых, каждый краситель в определенной степени поглощает свет вне полосы его собственного цвета. Поэтому отношение измеренных значений оптической плотности изображений голубого и пурпурного цветов не равно отношению цвета окрашенного в голубой цвет материала и цвета окрашенного в пурпурный цвет материала. Приблизительно учесть поглощение света подложкой можно путем вычитания значения оптической плотности не нагретой среды из каждого измеренного значения оптической плотности. Определение поправки на внеполосное поглощение света каждым красителем является более сложной процедурой. Для решения этой проблемы в качестве наиболее общего примера был выбран элемент для формирования трехцветных изображений (т.е. элемент с тремя слоями, содержащими соответствующие красители). Прежде всего по результатам измерений оптической плотности цвета каждого из трех красителей в каждой из трех цветовых полос с поправкой на оптическую плотность подложки определяли внеполосное поглощение света. Для этого использовали три монохромных образца с определенной поверхностной- 22008721 концентрацией aj0 одного из красителей, где j = С, М или Y зависят от цвета красителя - голубого, пурпурного или желтого соответственно. Результаты этих измерений приведены ниже. Указанные в этой матрице значения оптической плотности можно обозначить как dij, где i и j обозначают светлоту соответствующего цвета С (голубого), М (пурпурного) и Y (желтого), при этом, например, величина dCM обозначает оптическую плотность пурпурного цвета у образца с голубым красителем. Если у принявших соответствующую окраску красителей их поверхностная концентрация отличается от той, при которой проводили сбор данных, то значения оптической плотности для конкретного красителя будут пропорциональны его поверхностной концентрации. Так, в частности, если у образца поверхностная концентрация принявших соответствующую окраску голубого, пурпурного и желтого красителей равна аC, аM и аY соответственно, то при одних и тех же условиях печати в результате измерений значения оптической плотности DC, DM И DY будут следующими: В матричном виде эти выражения можно записать следующим образом: Измерив значения оптической плотности DC, DM И DY образца, можно путем обращения этой матрицы найти отношение между значениями поверхностной концентрации принявшего соответствующую окраску красителя у образца и эталонных образцов. Эти данные более точно соответствуют происходящему при нагревании окрашиванию каждого формирующего цветное изображение слоя и не зависят от влияния на цвет изображения перекрытий полос спектрального поглощения света находящимся в этих слоях красителями. Иными словами, эти данные позволяют более точно судить о возможном уровне записи изображения в одном из слоев, не оказывающим влияния на изображения, формируемые в других слоях."Взаимное влияние" можно определить как степень, в которой попытка сформировать изображение с определенной оптической плотностью в слое, формирующем изображение одного цвета, приводит к нежелательному изменению оптической плотности в слое, формирующем изображение другого цвета. Так, например, при наличии среды со слоем, формирующим изображение голубого цвета, и со слоем,формирующем изображение пурпурного цвета, и при попытке воспроизвести изображение в слое, формирующем изображение пурпурного цвета, относительное влияние, оказываемое голубым цветом на пурпурный цвет, можно представить в следующем виде: Аналогичное уравнение можно записать и для влияния, оказываемого пурпурным цветом при попытке воспроизвести изображение в слое, формирующем изображение голубого цвета. Вычисленные по этим уравнениям значения взаимного влияния цветов приведены в последнем столбце в табл. I и II. Аналогичные значения вычисляли и во всех остальных приведенных ниже примерах, но только в тех случаях, когда измеренные значения оптической плотности имели достаточно большую величину (оптическая плотность более 0,1) для получения значимых результатов, и только для тех- 23008721 слоев, формирующих изображение соответствующего цвета, которые активизируются с одной и той же стороны элемента, на котором формируется изображение. Таблица I Пример II. В этом примере рассмотрен элемент для формирования двухцветных изображений, показанный на фиг. 8. Верхний цветообразующий слой этого элемента предназначен для формирования изображения желтого цвета, который образуется в результате мономолекулярной термической реакции, механизм которой описан в US 5350870. Нижний цветообразующий слой предназначен для формирования изображения пурпурного цвета, происходящего с использованием проявителя и пурпурного лейкокрасителя. А. Получение слоя для формирования изображения пурпурного цвета. Дисперсии лейкокрасителя I и кислотного проявителя I приготавливали аналогично примеру I, раздел А. Кислотный проявитель II диспергировали в водной смеси, содержащей Airvol 205 (суммарно 2,0% твердого вещества), Dowfax 2A1 (суммарно 2% твердого вещества), Irganox 1035 (суммарно 5% твердого вещества) и деонизированную воду, используя мельницу тонкого помола со стеклянными шариками, и перемешивали в течение 24 ч при 10-15 С. Средний размер твердых частиц в приготовленной дисперсии составлял приблизительно 0,52 мкм, а их общее содержание в дисперсии составляло 22,51%. Полученные дисперсии в указанных ниже пропорциях использовали для приготовления жидкого состава для нанесения покрытия для формирования изображения пурпурного цвета. Приготовленный жидкий состав с помощью стержня Мейера наносили в виде покрытия на Melinex 534 и сушили. Полученное покрытие имело толщину, равную 3 мкм. Б. Промежуточный теплоизолирующий слой наносили на слой, предназначенный для формирования изображения пурпурного цвета, описанным выше в примере I, раздел Б способом, за исключением того, что полученное покрытие имело толщину 16,1 мкм. В. Нанесение слоя для формирования изображения желтого цвета на теплоизолирующий слой. Желтый лейкокраситель, т.е. лейкокраситель III, диспергировали в водной смеси, содержащей Airvol 205 (суммарно 4,54% твердого вещества), Aerosol-OT (суммарно 2,73% твердого вещества), Pluronic 25R2 (суммарно 1,82% твердого вещества) и деионизированную воду, используя мельницу тонкого помола со стеклянными шариками, и перемешивали в течение 18 ч при комнатной температуре. Средний размер твердых частиц в приготовленной дисперсии составлял приблизительно 0,49 мкм, а их общее содержание в дисперсии составляло 25,1%. Полученную дисперсию в указанных ниже пропорциях использовали для приготовления жидкого состава для нанесения покрытия для формирования изображения желтого цвета. Приготовленный жидкий состав с помощью стержня Мейера наносили на промежуточный теплоизолирующий слой в виде покрытия толщиной 3 мкм и сушили на воздухе. Г. Нанесение защитного покрытия на предназначенный для формирования изображения желтого цвета слой. Защитное покрытие наносили на слой с желтым красителем. Для нанесения такого покрытия использовали состав, приготовленный из указанных ниже компонентов в указанных пропорциях. Этот состав наносили с помощью стержня Мейера на слой с желтым красителем в виде покрытия толщиной 1,0 мкм и сушили на воздухе. Изготовленный четырехслойный элемент для формирования изображений запечатывали на лабораторном испытательном принтере с термопечатающей головкой модели KST-87-12MPC8 (фирмы КуосегаCorporation, расположенной по адресу: 6 Takedatobadono-cho, Fushimini-ku, Kyoto, Japan). При печати использовали следующие параметры: Изображение в слое для формирования изображения желтого цвета печатали при высоком уровне энергии в течение относительно короткого промежутка времени. Для получения различных градаций цвета изображения длительность импульсов увеличивали от нуля до максимума, равного 1,65 мс (около 20,6% от общего времени печати строки), разбивая все это время на двадцать один интервал равной длительности с одним и тем же напряжением на печатающей головке, равным 29,0 В. Изображение пурпурного цвета печатали при низком уровне энергии в течение сравнительно длительного промежутка времени. Для получения различных градаций цвета изображения длительность импульсов меняли от нуля до 99,5%, что соответствует 8 мс, разбивая все это время на двадцать один интервал равной длительности с одним и тем же напряжением на печатающей головке, равным 16 В. После печати с помощью спектрофотометра фирмы Gretag Macbeth AG на каждом запечатанном участке измеряли оптическую плотность изображения в отраженном свете. Результаты этих измерений приведены в таблицах III и IV. В таблице III приведены значения оптической плотности для напечатанного изображения желтого цвета в функции энергии, подводимой к термопечатающей головке. В этой таблице указаны также значения оптической плотности для напечатанного изображения пурпурного цвета. Помимо этого в табл. III указаны соотношения между значениями оптической плотности для напечатанных изображений желтого и пурпурного цветов (Ж/П) и степень взаимного влияния одного цвета на другой. Аналогичным образом в таблице IV приведены значения оптической плотности для напечатанного изображения пурпурного цвета в функции энергии, подводимой к термопечатающей головке. В этой же таблице указаны соотношения между значениями оптической плотности для напечатанных изображений пурпурного и желтого цветов (П/Ж) и степень взаимного влияния одного цвета на другой.- 27008721 Пример III. В этом примере рассмотрен элемент для формирования двухцветных изображений, который отличается от показанного на фиг. 8 наличием слоя защитного покрытия, нанесенного на слой, предназначенный для формирования изображения голубого цвета. Элемент для формирования изображений, о котором идет речь в данном примере, имеет непрозрачный теплоизолирующий слой 18, показанный на фиг. 18, и прозрачную подложку 12. Изображение на выполненном таким образом непрозрачном элементе можно сформировать независимо на обеих его сторонах термопечатающей головкой, расположенной только с одной его стороны. А. Дисперсии лейкокрасителя I и кислотного проявителя I приготавливали аналогично описанному ниже примеру IV, раздел В. Дисперсию кислотного проявителя II приготавливали аналогично описанному выше примеру II,раздел А. Полученные дисперсии в указанных ниже пропорциях использовали для приготовления жидкого состава для нанесения покрытия для формирования изображения пурпурного цвета. Приготовленный жидкий состав наносили в виде покрытия на прозрачную полиэфирную пленочную основу (Сronar 412) и сушили. Поверхностная плотность полученного после сушки покрытия составила 3,3 г/м 2. Б. Нанесение промежуточного теплоизолирующего слоя на слой, предназначенный для формирования изображения пурпурного цвета. Жидкий состав для нанесения промежуточного слоя приготавливали из указанных ниже компонентов в указанных пропорциях. Приготовленный жидкий состав для нанесения промежуточного слоя наносили на слой, предназначенный для формирования изображения пурпурного цвета, в виде покрытия толщиной 8,95 мкм. В. Нанесение слоя непрозрачного покрытия на промежуточный теплоизолирующий слой. Используемую для нанесения такого покрытия дисперсию диоксида титана приготавливали следующим образом. Диоксид титана диспергировали в водной смеси, содержащей Tamol 731 (суммарно 3,86% твердого вещества), Ludox HS40 (суммарно 3,85% твердого вещества), Nipa Proxel в следовых количествах (750 ч./млн) и деионизированную воду, используя мельницу тонкого помола со стеклянными шариками, и перемешивали в течение 18 ч при комнатной температуре. Общее количество твердых частиц в приготовленной дисперсии составляло 50,2%. Из полученной дисперсии приготавливали жидкий состав для нанесения покрытия, состоящий из указанных ниже в указанных пропорциях компонентов. Приготовленный жидкий состав наносили на теплоизолирующий слой в виде покрытия толщиной 12,4 мкм. Г. Нанесение слоев Г 1-Г 3, формирующих изображение голубого цвета, на теплоизолирующий слой. Г 1. Проявитель изображения голубого цвета. Дисперсию кислотного проявителя III приготавливали аналогично описанному ниже примеру IV,раздел Д 1. Полученную дисперсию использовали для приготовления жидкого состава с проявителем изображения голубого цвета, используя указанные ниже компоненты в указанных пропорциях. Приготовленный жидкий состав наносили на поверхность промежуточного слоя в виде покрытия толщиной 1,74 мкм. Г 2. Промежуточный слой для формирования изображения голубого цвета. Жидкий состав для нанесения промежуточного слоя для формирования изображения голубого цвета приготавливали из указанных ниже компонентов в указанных пропорциях. Приготовленный жидкий состав наносили на поверхность слоя с проявителем изображения голубого цвета в виде покрытия толщиной 1,0 мкм. Г 3. Слой с голубым красителем. Дисперсию голубого лейкокрасителя, т.е. лейкокрасителя II, приготавливали аналогично описанному ниже примеру IV, раздел Д 3. Из полученной дисперсии приготавливали жидкий состав для нанесения покрытия для формирования изображения голубого цвета, состоящий из указанных ниже компонентов в указанных пропорциях. Полученный жидкий состав наносили на поверхность промежуточного слоя, предназначенного для формирования изображения голубого цвета, в виде покрытия толщиной 0,65 мкм. Д. Нанесение защитного покрытия на слои, формирующие изображение голубого цвета. Защитное покрытие наносили на слой с голубым красителем. Для нанесения защитного покрытия использовали состав, приготовленный из указанных ниже компонентов в указанных ниже пропорциях. Этот состав наносили на слой с голубым красителем в виде покрытия толщиной 1,1 мкм. Изготовленный элемент запечатывали способом, описанным выше в примере II. Напечатанное изображение голубого цвета можно было увидеть с лицевой стороны подложки, а изображение пурпурного цвета - с ее обратной стороны. Значения оптической плотности изображения голубого цвета определяли с лицевой стороны элемента, на котором формировали изображения, а значения оптической плотности изображения пурпурного цвета - с его обратной стороны. Изображение голубого цвета печатали при высоком уровне энергии в течение относительно короткого промежутка времени. Для получения различных градаций цвета изображения длительность импульсов увеличивали от нуля до максимума, равного 1,41 мс (около 18,5% от общего времени печати строки),разбивая все это время на двадцать интервалов равной длительности с одним и тем же напряжением на печатающей головке, равным 29,0 В. Изображение пурпурного цвета печатали при низком уровне энергии в течение сравнительно длительного промежутка времени. Для получения различных градаций цвета изображения длительность импульсов изменяли от нуля до максимума, равного 8 мс, разбивая все это время на двадцать интервалов равной длительности с одним и тем же напряжением на печатающей головке, равным 14,5 В. После печати с помощью спектрофотометра фирмы Gretag Macbeth AG на каждом запечатанном участке измеряли оптическую плотность изображения в отраженном свете. Результаты этих измерений приведены в табл. V и VI. В табл. V приведены значения оптической плотности для напечатанного изображения голубого цвета в функции энергии, подводимой к термопечатающей головке. В этой таблице- 29008721 указаны также значения оптической плотности для напечатанного изображения пурпурного цвета. Помимо этого в табл. V указаны соотношения между значениями оптической плотности для напечатанных изображений голубого и пурпурного цветов (Г/П) и степень взаимного влияния одного цвета на другой. Аналогичным образом в табл. VI приведены значения оптической плотности для напечатанного изображения пурпурного цвета в функции энергии, подводимой к термопечатающей головке. В этой же таблице указаны соотношения между значениями оптической плотности для напечатанных изображений пурпурного и голубого цветов (П/Г) и степень взаимного влияния одного цвета на другой. Таблица V
