Обувь с “дышащей” подошвой, обеспечивающий дыхание блок для нее, а также устройство для изготовления “дышащей” подошвы

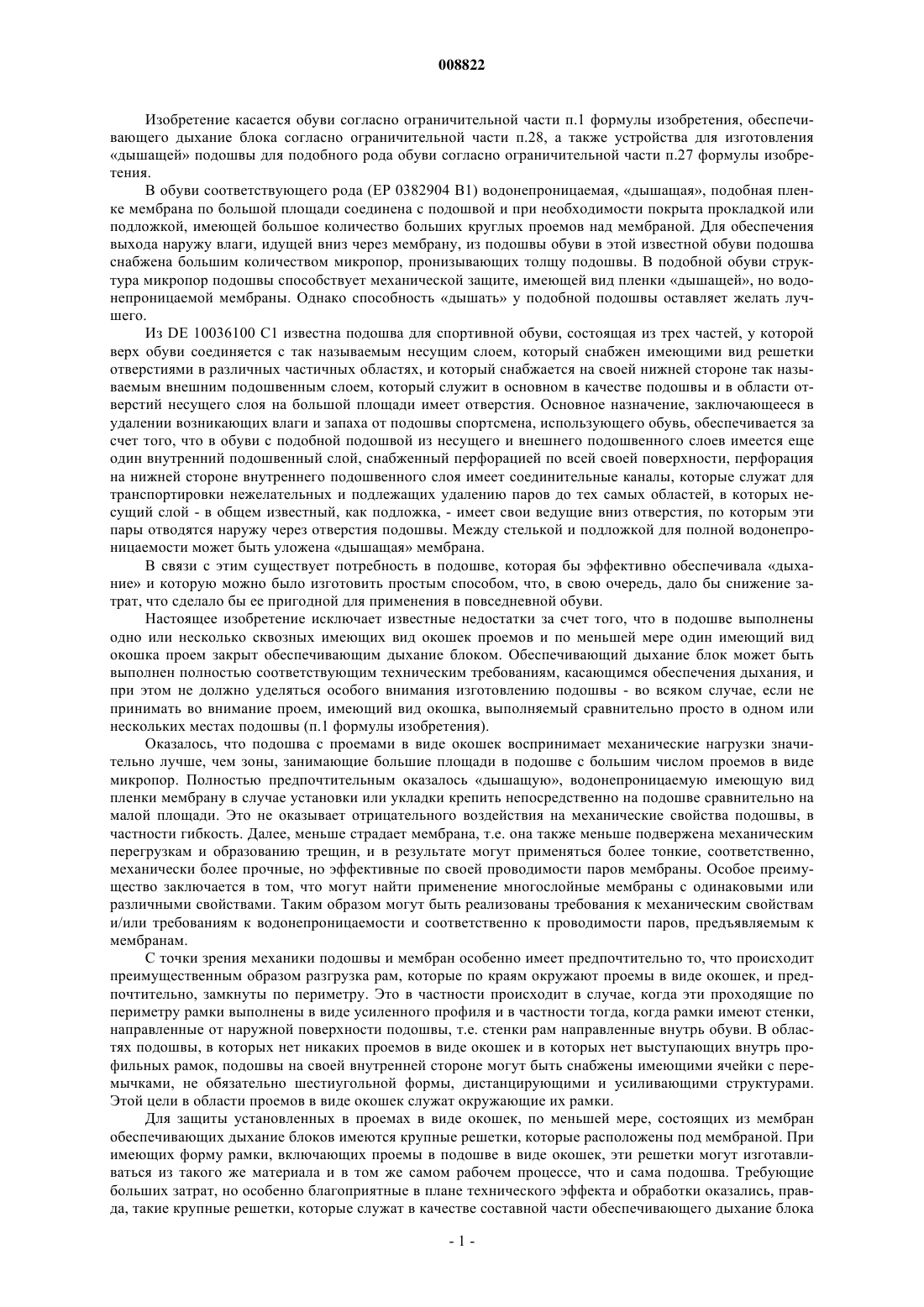

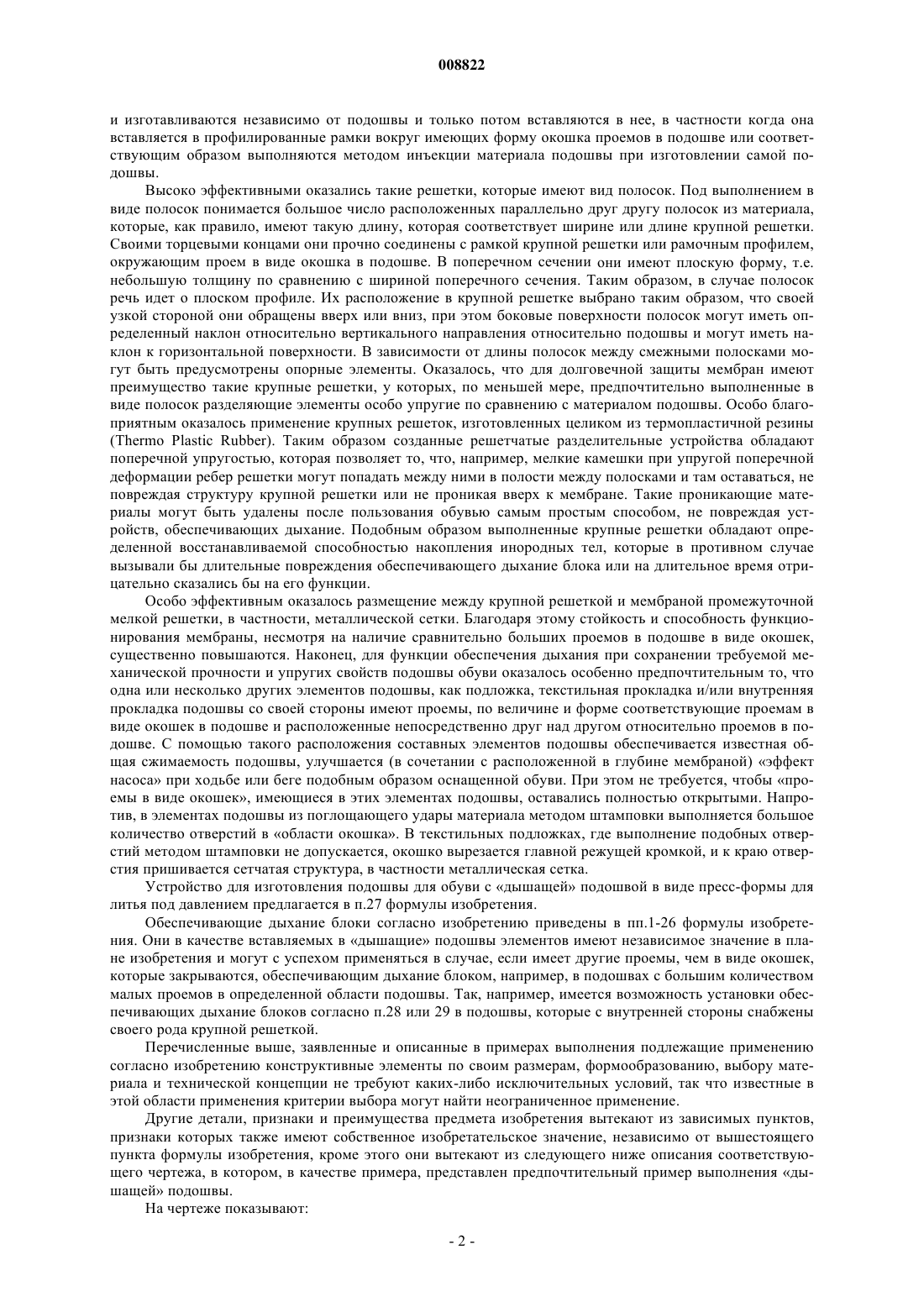

008822 Изобретение касается обуви согласно ограничительной части п.1 формулы изобретения, обеспечивающего дыхание блока согласно ограничительной части п.28, а также устройства для изготовления дышащей подошвы для подобного рода обуви согласно ограничительной части п.27 формулы изобретения. В обуви соответствующего рода (ЕР 0382904 В 1) водонепроницаемая, дышащая, подобная пленке мембрана по большой площади соединена с подошвой и при необходимости покрыта прокладкой или подложкой, имеющей большое количество больших круглых проемов над мембраной. Для обеспечения выхода наружу влаги, идущей вниз через мембрану, из подошвы обуви в этой известной обуви подошва снабжена большим количеством микропор, пронизывающих толщу подошвы. В подобной обуви структура микропор подошвы способствует механической защите, имеющей вид пленки дышащей, но водонепроницаемой мембраны. Однако способность дышать у подобной подошвы оставляет желать лучшего. Из DE 10036100 С 1 известна подошва для спортивной обуви, состоящая из трех частей, у которой верх обуви соединяется с так называемым несущим слоем, который снабжен имеющими вид решетки отверстиями в различных частичных областях, и который снабжается на своей нижней стороне так называемым внешним подошвенным слоем, который служит в основном в качестве подошвы и в области отверстий несущего слоя на большой площади имеет отверстия. Основное назначение, заключающееся в удалении возникающих влаги и запаха от подошвы спортсмена, использующего обувь, обеспечивается за счет того, что в обуви с подобной подошвой из несущего и внешнего подошвенного слоев имеется еще один внутренний подошвенный слой, снабженный перфорацией по всей своей поверхности, перфорация на нижней стороне внутреннего подошвенного слоя имеет соединительные каналы, которые служат для транспортировки нежелательных и подлежащих удалению паров до тех самых областей, в которых несущий слой - в общем известный, как подложка, - имеет свои ведущие вниз отверстия, по которым эти пары отводятся наружу через отверстия подошвы. Между стелькой и подложкой для полной водонепроницаемости может быть уложена дышащая мембрана. В связи с этим существует потребность в подошве, которая бы эффективно обеспечивала дыхание и которую можно было изготовить простым способом, что, в свою очередь, дало бы снижение затрат, что сделало бы ее пригодной для применения в повседневной обуви. Настоящее изобретение исключает известные недостатки за счет того, что в подошве выполнены одно или несколько сквозных имеющих вид окошек проемов и по меньшей мере один имеющий вид окошка проем закрыт обеспечивающим дыхание блоком. Обеспечивающий дыхание блок может быть выполнен полностью соответствующим техническим требованиям, касающимся обеспечения дыхания, и при этом не должно уделяться особого внимания изготовлению подошвы - во всяком случае, если не принимать во внимание проем, имеющий вид окошка, выполняемый сравнительно просто в одном или нескольких местах подошвы (п.1 формулы изобретения). Оказалось, что подошва с проемами в виде окошек воспринимает механические нагрузки значительно лучше, чем зоны, занимающие большие площади в подошве с большим числом проемов в виде микропор. Полностью предпочтительным оказалось дышащую, водонепроницаемую имеющую вид пленки мембрану в случае установки или укладки крепить непосредственно на подошве сравнительно на малой площади. Это не оказывает отрицательного воздействия на механические свойства подошвы, в частности гибкость. Далее, меньше страдает мембрана, т.е. она также меньше подвержена механическим перегрузкам и образованию трещин, и в результате могут применяться более тонкие, соответственно,механически более прочные, но эффективные по своей проводимости паров мембраны. Особое преимущество заключается в том, что могут найти применение многослойные мембраны с одинаковыми или различными свойствами. Таким образом могут быть реализованы требования к механическим свойствам и/или требованиям к водонепроницаемости и соответственно к проводимости паров, предъявляемым к мембранам. С точки зрения механики подошвы и мембран особенно имеет предпочтительно то, что происходит преимущественным образом разгрузка рам, которые по краям окружают проемы в виде окошек, и предпочтительно, замкнуты по периметру. Это в частности происходит в случае, когда эти проходящие по периметру рамки выполнены в виде усиленного профиля и в частности тогда, когда рамки имеют стенки,направленные от наружной поверхности подошвы, т.е. стенки рам направленные внутрь обуви. В областях подошвы, в которых нет никаких проемов в виде окошек и в которых нет выступающих внутрь профильных рамок, подошвы на своей внутренней стороне могут быть снабжены имеющими ячейки с перемычками, не обязательно шестиугольной формы, дистанцирующими и усиливающими структурами. Этой цели в области проемов в виде окошек служат окружающие их рамки. Для защиты установленных в проемах в виде окошек, по меньшей мере, состоящих из мембран обеспечивающих дыхание блоков имеются крупные решетки, которые расположены под мембраной. При имеющих форму рамки, включающих проемы в подошве в виде окошек, эти решетки могут изготавливаться из такого же материала и в том же самом рабочем процессе, что и сама подошва. Требующие больших затрат, но особенно благоприятные в плане технического эффекта и обработки оказались, правда, такие крупные решетки, которые служат в качестве составной части обеспечивающего дыхание блока-1 008822 и изготавливаются независимо от подошвы и только потом вставляются в нее, в частности когда она вставляется в профилированные рамки вокруг имеющих форму окошка проемов в подошве или соответствующим образом выполняются методом инъекции материала подошвы при изготовлении самой подошвы. Высоко эффективными оказались такие решетки, которые имеют вид полосок. Под выполнением в виде полосок понимается большое число расположенных параллельно друг другу полосок из материала,которые, как правило, имеют такую длину, которая соответствует ширине или длине крупной решетки. Своими торцевыми концами они прочно соединены с рамкой крупной решетки или рамочным профилем,окружающим проем в виде окошка в подошве. В поперечном сечении они имеют плоскую форму, т.е. небольшую толщину по сравнению с шириной поперечного сечения. Таким образом, в случае полосок речь идет о плоском профиле. Их расположение в крупной решетке выбрано таким образом, что своей узкой стороной они обращены вверх или вниз, при этом боковые поверхности полосок могут иметь определенный наклон относительно вертикального направления относительно подошвы и могут иметь наклон к горизонтальной поверхности. В зависимости от длины полосок между смежными полосками могут быть предусмотрены опорные элементы. Оказалось, что для долговечной защиты мембран имеют преимущество такие крупные решетки, у которых, по меньшей мере, предпочтительно выполненные в виде полосок разделяющие элементы особо упругие по сравнению с материалом подошвы. Особо благоприятным оказалось применение крупных решеток, изготовленных целиком из термопластичной резины(Thermo Plastic Rubber). Таким образом созданные решетчатые разделительные устройства обладают поперечной упругостью, которая позволяет то, что, например, мелкие камешки при упругой поперечной деформации ребер решетки могут попадать между ними в полости между полосками и там оставаться, не повреждая структуру крупной решетки или не проникая вверх к мембране. Такие проникающие материалы могут быть удалены после пользования обувью самым простым способом, не повреждая устройств, обеспечивающих дыхание. Подобным образом выполненные крупные решетки обладают определенной восстанавливаемой способностью накопления инородных тел, которые в противном случае вызывали бы длительные повреждения обеспечивающего дыхание блока или на длительное время отрицательно сказались бы на его функции. Особо эффективным оказалось размещение между крупной решеткой и мембраной промежуточной мелкой решетки, в частности, металлической сетки. Благодаря этому стойкость и способность функционирования мембраны, несмотря на наличие сравнительно больших проемов в подошве в виде окошек,существенно повышаются. Наконец, для функции обеспечения дыхания при сохранении требуемой механической прочности и упругих свойств подошвы обуви оказалось особенно предпочтительным то, что одна или несколько других элементов подошвы, как подложка, текстильная прокладка и/или внутренняя прокладка подошвы со своей стороны имеют проемы, по величине и форме соответствующие проемам в виде окошек в подошве и расположенные непосредственно друг над другом относительно проемов в подошве. С помощью такого расположения составных элементов подошвы обеспечивается известная общая сжимаемость подошвы, улучшается (в сочетании с расположенной в глубине мембраной) эффект насоса при ходьбе или беге подобным образом оснащенной обуви. При этом не требуется, чтобы проемы в виде окошек, имеющиеся в этих элементах подошвы, оставались полностью открытыми. Напротив, в элементах подошвы из поглощающего удары материала методом штамповки выполняется большое количество отверстий в области окошка. В текстильных подложках, где выполнение подобных отверстий методом штамповки не допускается, окошко вырезается главной режущей кромкой, и к краю отверстия пришивается сетчатая структура, в частности металлическая сетка. Устройство для изготовления подошвы для обуви с дышащей подошвой в виде пресс-формы для литья под давлением предлагается в п.27 формулы изобретения. Обеспечивающие дыхание блоки согласно изобретению приведены в пп.1-26 формулы изобретения. Они в качестве вставляемых в дышащие подошвы элементов имеют независимое значение в плане изобретения и могут с успехом применяться в случае, если имеет другие проемы, чем в виде окошек,которые закрываются, обеспечивающим дыхание блоком, например, в подошвах с большим количеством малых проемов в определенной области подошвы. Так, например, имеется возможность установки обеспечивающих дыхание блоков согласно п.28 или 29 в подошвы, которые с внутренней стороны снабжены своего рода крупной решеткой. Перечисленные выше, заявленные и описанные в примерах выполнения подлежащие применению согласно изобретению конструктивные элементы по своим размерам, формообразованию, выбору материала и технической концепции не требуют каких-либо исключительных условий, так что известные в этой области применения критерии выбора могут найти неограниченное применение. Другие детали, признаки и преимущества предмета изобретения вытекают из зависимых пунктов,признаки которых также имеют собственное изобретательское значение, независимо от вышестоящего пункта формулы изобретения, кроме этого они вытекают из следующего ниже описания соответствующего чертежа, в котором, в качестве примера, представлен предпочтительный пример выполнения дышащей подошвы. На чертеже показывают:-2 008822 фиг. 1 - обувь с дышащей подошвой, дано изображение вертикального разреза без штриховки разреза; фиг. 2 - дышащая подошва по фиг. 1 с обеспечивающим дыхание блоком, изображение в деталях; фиг. 3 А - обеспечивающий дыхание блок по фиг. 2 изображение вертикального разреза; фиг. 3 В - обеспечивающий дыхание блок по фиг. 3 А, изображение в деталях; фиг. 4 - дышащая подошва по фиг. 1 и 2, вид сверху проема в виде окошка; фиг. 5 - мембрана и мелкая решетка для изготовления обеспечивающего дыхание блока; фиг. 6 - другой вариант выполнения дышащей подошвы, изометрическое изображение; фиг. 7 А - другой вариант выполнения подошвы, изометрическое изображение в деталях; фиг. 7 В - в таком же изображении другой вариант выполнения; фиг. 8 - продольный разрез примера выполнения по фиг. 7 А, в соответствии с изображением в деталях (разрез вдоль линии VIII-VIII согласно фиг. 7 А) и фиг. 9 - вставка из полосок для примера выполнения по фиг. 7 В. Как видно на фиг. 1 и 2, обувь 10 состоит из дышащей подошвы 12 и верха обуви 16. Последний изображен только пунктиром, так как речь не идет о конкретном соединении с дышащей подошвой 12 А, ибо возможности соединения в принципе известны. В частности, существует возможность разделения дышащей подошвы на подошву и прокладку и/или подложку (см. фиг. 7 А-8). Одна из этих частей может быть (вместо подошвы) соединена с одной стороны с верхом обуви и с другой стороны с подошвой. В случае, когда применяют подложки или прокладки, они в силу необходимости и, как принято,снабжаются проемами для пропуска воздуха. В связи с тем, что от этих деталей мало что зависит, прокладки и/или подложки не представлены. Как видно из фиг. 1 и 2, подошва 12 А в области мыска и пятки снабжена занимающими большую площадь, имеющими вид окошек проемами 18, при этом подошва 12 А изготовлена из обычных материалов и обычными методами, однако, она не должна иметь каких-либо других проемов для выхода влаги. По меньшей мере в один из обоих представленных проемов 18 встроен обеспечивающий дыхание блок 14, устройство которого и способ соединения описывается ниже. В то время как предпочтительно оба проема закрыты предложенными согласно изобретению обеспечивающими дыхание блоками, также имеется возможность вместо этого снабдить один или другой заглушкой 14 Н. Также имеется возможность одинаковые подошвы в качестве альтернативы оснастить различными встроенными обеспечивающими дыхание блоками. В то время как, в принципе, возможно придать блокам, обеспечивающим дыхание, существенно большие размеры по площади, чем это соответствует каждому имеющему вид окошка проему в подошве,проемы в подошве и обеспечивающие дыхание блоки имеют предпочтительно одинаковое очертание и перекрывают друг друга внахлестку в области кромки 14 С обеспечивающего дыхание блока 14 и рамки 18 А на краю проема 18, где оба плотно соединяются друг с другом. Геометрия имеющих вид окошка проемов 18 может быть выбрана другой формы в отличие от фиг. 4 и, в частности, соответствовать дизайну наружной поверхности 10 А подошвы обуви и согласовываться с ним, как это можно видеть, в качестве примера, на фиг. 6-7 В. Как показано на фиг. 5 дышащая, водонепроницаемая, имеющая вид пленки мембрана 14 А может быть разработана в виде покрытия, равным образом имеющего вид решетки слоя (мелкая решетка 14 В),который прилегает предпочтительно снизу к мембране, работает вместе с ней и осуществляет механическую защиту. Мембрана и мелкая решетка могут быть изготовлены из обычных материалов. При этом мелкая решетка означает лишь то, что материал слоя имеет большое количество небольших проемов,при этом толщина этого слоя имеет порядок от одного миллиметра или меньше. Плетеные изделия из нейлона или металлической проволоки особенно предпочтительны. Как следует из детального изображения, представленного на фиг. 3 А и 3 В, обеспечивающий дыхание блок может состоять из большого числа элементов. Наряду с необходимой дышащей, водонепроницаемой имеющий вид пленки мембраной 14 А применяется предпочтительно мелкая решетка 14 В упомянутого вида. Обе в области, которая лежит предпочтительно вне подлежащего закрытию проема 18 подошвы 12 А, соединяются в единый конструктивный блок, например, путем склеивания или горячей сварки. Благодаря этому структура и технические свойства мембраны 14 А сохраняются в имеющей решающее значение области проема. Поверхность диффузии влаги остается примерно такой же величины,что и поверхность проема в подошве 18, так как мелкая решетка 14 на прилегающей к мембране стороне представляет собой квази-зазор. С внешней стороны обувного изделия обеспечивающий дыхание блок 14, может быть снабжен одной (первой) крупной решеткой 14D, т.е. структура ее проемов по площади больше, чем структура упомянутой выше мелкой решетки. В частности, может иметь место в качестве первой крупной решетки 14D, как это представлено и является предпочтительным, структура состоящая из полосок, так как подобного вида полоски, в частности в случае, когда они, как изображено, установлены наклонно, могут создавать эффект одноходового клапана, когда подошва наступает на опору происходит раскрытие полосок. В этом случае полоски могут частично деформироваться при, по меньшей мере, частичном за-3 008822 крытии щелей между полосками. Деформированные элементы восстанавливаются, как только происходит разгрузка. Предпочтительным образом нижняя сторона первой крупной решетки 14D вступает, правда, в контакт с почвой только в исключительных случаях, когда пользователь идет или бежит, так как, как видно из фиг. 1, предпочтительно предусмотрено расстояние b по вертикали от нескольких миллиметров между наружной поверхностью 10 А подошвы обуви и нижней стороной крупной решетки. Над крупной решеткой 14D предпочтительно оставляется расстояние, а по вертикали до мембраны 14 А или до мелкой решетки 14 В. Таким образом, снаружи создается накопительная полость для восходящей между отверстиями крупной решетки влаги. Равным образом обеспечивается то, что имеющиеся снаружи для диффузии пара мембранные поверхности не уменьшаются в связи с наличием крупной решетки. Крупная решетка 14D имеет, впрочем, предпочтительным образом такое же очертание, как остальной слой или другие слои обеспечивающего дыхание блока 14, при этом соединение с этим слоем/этими слоями в области кромки 14 С осуществляется с помощью склеивания, горячей сварки, вулканизации и т.п. Вертикальное расстояние, а может образовываться, в частности, за счет промежуточной рамки 14 Е, или за счет соответствующего цельного выполнения первой крупной решетки. Относительно внутренности обувного изделия мембрана 14 А отделяется и защищается крупной решеткой (второй) 14F. Эта крупная решетка имеет предпочтительным образом такое же очертание, что и обеспечивающий дыхание блок 14. Возможное выполнение показано на фиг. 6. Изображения в деталях, представленные на фиг. 7 А и 7 В, показывают два альтернативных варианта выполнения предложенной подошвы обувного изделия, которые имеют в принципе одинаковую конструкцию и ниже описываются в обобщенном виде. Так называемая подошва 12 А из любого упругого материала для подошв, в частности, из синтетического материала, имеет два (фиг. 7 А) или три (фиг. 7 В) проема в виде окошек 18. Они заключены в проходящие по периметру профилированные рамки 18 А. Как можно видеть в деталях на фиг. 8, проходящая по периметру рамка 18 А образует усиленный профиль, который в представленном, и в этом отношении предпочтительном, примере выполнения включает стенки рамки 18 А 1, направленные от наружной поверхности подошвы обуви. Эти стенки способствуют смещению вверх обеспечивающего дыхание блока 14, который будет более подробно описан ниже. Другие области внутренней поверхности подошвы, как видно из фиг. 1 и 2, а также 7 А и 7 В и,кроме этого, из фиг. 8, выполнены в виде сотовой структуры 20, состоящей из перемычек 20 А, которые расположены от низа подошвы примерно на такой же высоте, что и имеющая вид цоколя рамка. Впрочем, в части подошвы отличаются фиг. 7 А и 7 В тем, что в первом случае предусмотрено по проему в виде окошка в области мыска и пятки, в то время как в последнем случае для еще большей вентиляции предусмотрен еще один проем в виде окошка. Изображенные на фиг. 7 А до 8 крупные решетки 14 D все в принципе могут быть выполнены таким же образом, как в примере выполнения, показанном на фиг. 9, при этом форма очертания, естественно,должна соответствовать форме окошка. Эта конструкция кратко описывается с помощью фиг. 9. Изображенная на фиг. 9 и представляющая предпочтительный вариант выполнения крупная решетка выполнена в виде вставки из полосок. Вставка из полосок имеет проходящую по периметру рамку 14D', конструкция и функции которой уже были описаны в части, касающейся фиг. 1-3 В. В примере выполнения, приведенном на фиг. 9, рамка 14D' выполнена в виде уголковой рамки, при этом одна полка уголка служит в качестве проходящего по периметру фланца, и вторая полка уголка служит краем, на котором крепятся ребра решетки 14D, которые с натяжением перекрывают всю поверхность окошка от одной стороны к другой стороне, где они соединены с рамкой в виде единого целого. Как видно, толщина полосок значительно меньше, чем ширина полосок, так что остается большая поверхность испарения для прохода газа. Вся вставка из полосок изготовлена как единое целое из термопластичной резины. Полоски обладают чрезвычайной упругостью. Благодаря своей поперечной упругости они могут настолько прижиматься друг к другу, что такие предметы, как мелкие камешки S, могут попадать между полосками и там удерживаться, пока их после ношения обуви не извлекут из этого упругого захвата с помощью простого устройства для очистки. Подобные вставки из полосок могут вклеиваться в уже изготовленные подошвы или отливаться с помощью экструзии, как описано выше или описывается ниже. Однако также имеется возможность изготовления полосок из материала подошвы вместе с подошвой и рамочных структур, окружающих проемы в виде окошек, как единое целое. Отдельные элементы будут иметь тогда предпочтительно одинаковую структуру, как в качестве примера изображено на фиг. 8 с той разницей, что крупная решетка 14D представляет одно целое с остальной подошвой. В примере выполнения по фиг. 7 А крупная решетка уже соединена с подошвой или выполнена в качестве ее составной части, в то время как в примере выполнения по фиг. 7 В вставка из полосок согласно фиг. 9 только потом вклеивается в подошву. Согласно фиг. 7 А мембрана 14 А и находящаяся под ней мелкая решетка 14 В уже сведены (как в качестве примера описано в части фиг. 5), выкроены с запасом и снабжены краем для закрепления на рамке проема в виде окошка - как это легко можно видеть на фиг. 8. В обоих примерах выполнения над мембраной 14 А имеется в данном случае текстильный защитный слой 14G, этот слой может быть водоне-4 008822 проницаемым, но не обязательно. При этом пример по фиг.7 В предусматривает, что мембрана 14 А на своей нижней стороне по выбору может быть защищена с помощью тонкой решетки 14 В и/или защитным слоем 14G. Впрочем, конструкции подошвы на фиг. 7 А и 7 В похожи в следующем. Выше подошвы 12 А, снабженной обеспечивающим дыхание блоком 14, находится подложка 24,например, из волокна, которое известно под названием TEXON. Подложка по выбору снабжается вырубленными (изображено пунктиром) или просеченными проемами над выемками в виде окошка в подошве. Последние (просеченные отверстия) имеют отношение для верхней, изготавливаемой в качестве прокладки, например, из вспененной резины, частичной подошвы. Между прокладкой 22 и подложкой 24 может быть предусмотрена текстильная прокладка 26, которая имеет проемы области выемки в виде окошка и закрыта пришитой по краю металлической сеткой 26 А. Все проемы остальных частей подошвы, соответствующие проемам в виде окошек в подошве, расположены непосредственно друг над другом, о чем косвенно можно судить по детальному изображению, так как каждый лежащий выше слой подошвы имеет несколько увеличенный масштаб изображения. Следует особо отметить, что признаки в различных фигурах в плане изобретения могут быть использованы в любой комбинации друг с другом. Предпочтительный способ изготовления имеющей проемы дышащей подошвы 12 А заключается в том, что первоначально независимо изготавливается обеспечивающий дыхание блок 14, при этом обеспечивается требуемая его слоевая конструкция и потом все помещается в предусмотренную для этого приемную область пресс-формы литья под давлением. На противоположной этой приемной области части пресс-форма для литья под давлением имеет зону для образования имеющего вид окошка проема в подошве. После закрытия пресс-формы подошва может изготавливаться обычным способом. При этом подошва в своей для этого предусмотренной области рамки 18 А проема 18 соединяется с соответствующей кромкой дышащей вставки. Перечень позиций Предмет обуви 10 А Наружная поверхность подошвы обуви Подошва 12 А Подошва Обеспечивающий дыхание блок 14 А Мембрана 14B Мелкая решетка 14C Кромка 14D Первая крупная решетка 14D' Рамка 14D Полоски 14 Е Промежуточная рамка 14F Вторая крупная решетка 14F' Рамка 14G Защитный слой Верх обуви 18 Проем 18 А Рамка 18 А' Стенки рамки Структура перегородок 20 А Перегородка Прокладка Подложка Текстильная прокладка 26 А Металлическая сетка а РасстояниеS Камешек ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Обувь с дышащей подошвой (12), состоящая, по меньшей мере, из имеющей проемы дышащей подошвы (12 А), водонепроницаемой, имеющей вид пленки мембраны (14 А) и верха обуви (16),непосредственно или косвенно прочно соединенного с подошвой, отличающаяся тем, что подошва (12 А) имеет по меньшей мере один проем в виде окошка (18), который закрыт обеспечивающим дыхание блоком (14), состоящим, по меньшей мере, из мембраны (14 А).-5 008822 2. Обувь по п.1, отличающаяся тем, что обеспечивающий дыхание блок на нижней стороне мембраны имеет защитный элемент в форме мелкой решетки (14 В) и/или, в частности, текстильный защитный слой (14G). 3. Обувь по п.1 или 2, отличающаяся тем, что мембрана является многослойной. 4. Обувь по п.3, отличающаяся тем, что слои являются обеспечивающими дыхание и/или водонепроницаемыми. 5. Обувь по п.3 или 4, отличающаяся тем, что имеет защитный слой (14G) под и/или над мембраной(14 А). 6. Обувь по одному из пп.1-5, отличающаяся тем, что обеспечивающий дыхание блок в области кромки (14 С) прочно соединен с рамкой (18 А), окружающей проем в подошве в виде окошка (18). 7. Обувь по одному из пп.1-6, отличающаяся тем, что обеспечивающий дыхание блок (14) имеет крупную решетку (14D), которая расположена под мембраной и под мелкой решеткой, если она имеется. 8. Обувь по п.7, отличающаяся тем, что крупная решетка (14D) расположена на расстоянии (а) по вертикали от мембраны (14 А) и от мелкой решетки (14 В), если она имеется. 9. Обувь по п. 7 или 8, отличающаяся тем, что первая промежуточная рамка (14 Е) расположена между первой крупной решеткой (14D) и мембраной (14 А) и решеткой (14 В), если она имеется. 10. Обувь по одному из пп.1-9, отличающаяся тем, что обеспечивающий дыхание блок (14) имеет вторую крупную решетку (14F), которая расположена над мембраной (14 А). 11. Обувь по п.10, отличающаяся тем, что крупная решетка (14F) расположена на расстоянии по вертикали от мембраны. 12. Обувь по п.10 или 11, отличающаяся тем, что между второй крупной решеткой (14F) и мембраной (14 А) расположена вторая промежуточная рамка. 13. Обувь по одному из пп.7-12, отличающаяся тем, что первая крупная решетка (14D) выполнена в виде полосок. 14. Обувь по одному из пп.1-13, отличающаяся тем, что она имеет упруго деформируемую крупную решетку (14D) под мембраной (14 А). 15. Обувь по п.14, отличающаяся тем, что крупная решетка (14D) имеет упруго деформируемые полоски (14D). 16. Обувь по одному из пп.1-15, отличающаяся тем, что она имеет вставку из полосок, устанавливаемую в проем (18) в подошве, в частности, с крепежной и/или усиленной рамкой (14D'). 17. Обувь по одному из пп.7-16, отличающаяся тем, что первая и/или вторая крупная решетка (14D,14F) имеет, в частности, проходящую по периметру рамку (14D', 14F'). 18. Обувь по одному из пп.1-17, отличающаяся тем, что проходящая по периметру рамка (18 А) проема, имеющего вид окошка, в подошве (18) выполнена в виде усиленного профиля. 19. Обувь по одному из пп.1-18, отличающаяся тем, что проходящая по периметру рамка (18 А) проема, имеющего вид окошка, в подошве имеет стенки рамки (18 А'), направленные от наружной поверхности (10 А) подошвы обуви. 20. Обувь по одному из пп.1-19, отличающаяся тем, что обеспечивающий дыхание блок расположен в области имеющего вид окошка проема подошвы (12 А) на расстоянии (b) по вертикали от наружной поверхности (10 А) подошвы обуви. 21. Обувь по одному из пп.1-20, отличающаяся тем, что обеспечивающие дыхание блоки (14) расположены в области мыска и/или области пятки подошвы (12 А). 22. Обувь по одному из пп.1-21, отличающаяся тем, что мембрана (14 А) соединена или может быть соединена с имеющими вертикальные отверстия прокладкой (22), подложкой (24) и/или текстильной прокладкой (26), и прокладка, подложка и/или текстильная прокладка прочно соединены с подошвой(12 А), по меньшей мере, в краевой области, окружающей имеющий вид окошка проем (18). 23. Обувь по одному из пп.1-22, отличающаяся тем, что она имеет прокладку (26), в частности, из материала, с вертикальным проемом, перекрытым решеткой (26 А), в частности, из металла. 24. Обувь по одному из пп.1-23, отличающаяся тем, что она имеет подложку и/или усиленную прокладку, имеющую по меньшей мере один вертикальный проем. 25. Обувь по одному из пп.1-24, отличающаяся тем, что все имеющиеся элементы подошвы (12 А; 22; 24; 26) имеют проемы в одинаковых местах и, при необходимости, распределены по поверхности,соответствующей имеющим вид окошек проемам в подошве, так что все зоны проемов, соответствующие имеющим вид окошка проемам, по существу, расположены вертикально друг над другом. 26. Обувь по одному из пп.1-25, отличающаяся тем, что подошва (12 А) имеет по меньшей мере один проем (18) в виде окошка, окруженный отскакивающей в обувь рамкой (18 А), который предпочтительно разделен расположенными примерно параллельно друг другу полосками, при этом мембрана(14 А) непосредственно или косвенным образом с уплотнением соединена с верхней стороной рамки. 27. Обувь с дышащей подошвой (12), состоящая, по меньшей мере, из имеющей проемы дышащей подошвы (12 А), водонепроницаемой, имеющей вид пленки мембраны (14 А) и верха обуви (16),непосредственно или косвенно прочно соединенного с подошвой, отличающаяся тем, что подошва (12 А) имеет по меньшей мере один проем (18) в виде окошка, окруженный отскакивающей в обувь рамкой(18 А), который предпочтительно разделен расположенными примерно параллельно друг другу полосками, при этом мембрана (14 А) непосредственно или косвенным образом с уплотнением соединена с верхней стороной рамки. 28. Обеспечивающий дыхание блок для обуви с дышащей подошвой, отличающийся тем, что обеспечивающий дыхание блок состоит, по меньшей мере, из дышащей, по существу, водонепроницаемой мембраны, которая установлена в той области подошвы, которая служит для обеспечения дыхания, при закрытии соответствующих проемов в подошве. 29. Обеспечивающий дыхание блок по п.28 с отличительными признаками одного из пп.2-26. 30. Устройство для изготовления подошвы обуви с дышащей подошвой, отличающееся тем, что оно содержит пресс-формы для литья под давлением с приемной областью для закладки обеспечивающего дыхание блока в частности по одному из пп.1-29, а также с формирующей, противолежащей приемной области зоной для образования проема в виде окошка в подошве и формообразующего края для соединения подошвы с кромкой обеспечивающего дыхание блока.
